№2291 от 30.09.2024
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 606678
ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (1)
Приказы по основной деятельности по агентству Вн. Приказ № 2291 от 30.09.2024
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
(Росстандарт)
30 сентября 2024 г.
№ 2291
Москва
О внесении изменений в сведения об утвержденном типе средства измерений
В соответствии с Административным регламентом по предоставлению
Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа Федерального агентства 12 ноября 2018 г. № 2346,
средств измерений, утвержденным приказом по техническому регулированию и метрологии от п р и к а з ы в а ю:
1. Продлить срок действия утвержденного указанного в приложении, на последующие 5 лет с даты окончания предыдущего установленного срока его действия.
2. Внести изменения в сведения об утвержденном типе средства измерений в части продления срока действия утвержденного типа средства измерений согласно приложению к настоящему приказу.
3. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.
4. ФГБУ «ВНИИМС» внести соответствующие изменения в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные содержащихся в нем документов и сведений, Министерства промышленности и торговли от 28 августа 2020 г. № 2906.
типа средства измерений,
сведения, предоставления утвержденным приказом Российской Федерации
5. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель руководителя
f >
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.
Е.Р. Лазаренко
Сертификат: 525EEF525B83502D7A69D9FC03064C2A
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 06.03.2024 до 30.05.2025
\______________
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию и метрологии от « _^о » _'и_^и)ря 2024 г. №
Сведения
об утвержденных типах средств измерений, подлежащие изменению в части срока действия утвержденного типа средства измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Регистрационный номер |
Правообладатель |
Изготовитель |
Срок действия утвержденного типа СИ (продленный на 5 лет с даты окончания предыдущего установленного срока действия) |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
1. |
Аппаратура |
«ИЗЫСКАНИЕ» |
72762-18 |
Акционерное общество «Северо-Западный региональный центр Концерна ВКО «Алмаз-Антей - Обуховский завод» (АО «Обуховский завод»), г. Санкт-Петербург |
16.10.2029 |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «30» сентября 2024 г. № 2291
Лист № 1
Всего листов 6
Регистрационный № 72762-18
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Аппаратура «ИЗЫСКАНИЕ»
Назначение средства измеренийАппаратура «ИЗЫСКАНИЕ» (далее - аппаратура) предназначена для определения координат точек земной поверхности по радиосигналам навигационных космических аппаратов (НКА) космических навигационных систем (КНС) ГЛОНАСС и GPS в режимах реального времени и постобработки измерений.
Описание средства измеренийПринцип действия аппаратуры основан на определении координат точек земной поверхности при приеме и обработке радиосигналов НКА КНС ГЛОНАСС в частотных диапазонах F1, F2 (параметры сигналов ГНСС согласно ИКД «ГЛОНАСС», редакция 1.0 от 2016 г.) и GPS в частотных диапазонах L1, L2 (параметры сигналов GPS согласно IS-GPS-200E от 08.06.2010 г., IS-GPS-705A от 08.06.2010 г) в режиме реального времени с использованием корректирующей информации, переданной по радиоканалу с контрольно- корректирующей станции (ККС), и в режиме постобработки измерений с использованием информации, полученной с ККС.
Конструктивно аппаратура состоит из устройства «Изыскание.1» и устройства антенного (далее - УА), соединенных между собой высокочастотным кабелем. Устройство «Изыскание.1» обеспечивает обработку, регистрацию и хранение информации. УА обеспечивает прием и передачу, для последующей обработки, радиосигналов от ГНСС в устройство «Изыскание.1».
Устройство «Изыскание.1» выполнено в виде пыле-влагозащищенного блока из алюминиевого сплава.
На передней панели аппаратуры расположены:
-
- три кнопки с индикаторами (ВКЛ, РЕЖ и РЕГ);
-
- две кнопки без индикаторов (УПР и ВЫКЛ);
-
- пять индикаторов (ПАМ, БА1, БА2, Сеть и GSM).
Управление кнопками, расположенными на передней панели устройства «Изыскание.1», позволяет выполнять следующие действия:
-
- включать и выключать питание;
-
- выбирать необходимый для работы шаблон;
-
- устанавливать необходимый режим регистрации измерений;
-
- начинать и прекращать регистрацию измерений;
-
- контролировать состояние устройства «Изыскание.1» и процесса регистрации измерений.
На задней панели устройства «Изыскание.1» находятся:
-
- розетка прямая приборно-блочная TNC для подключения УА посредством антенного кабеля;
-
- розетка В/Н SMA для подключения GSM антенны;
- два соединителя - Вх/Вых - розетка блочная для подключения: сетевого адаптера, внешнего источника питания, персонального компьютера, ультракоротковолновой радиостанции.
Под крышкой на задней панели располагается SIM-держатель и две аккумуляторные батареи. Маркировка заводского номера расположена на задней панели корпуса аппаратуры и наносится белой эмалью. Формат нанесения заводского номера цифровой. Нанесение знака поверки на корпус приборов не предусмотрено.
УА представляет собой активную микрополосковую антенну, которая производит преобразование электромагнитного поля радиосигналов в напряжение радиочастотных сигналов и усиление.
Верхняя часть УА защищена обтекателем. В нижней части УА шестью винтами крепиться фланец, предназначенный для установки УА на геодезическом штативе или вехе, а также розетка TNC, для соединения УА с устройством «Изыскание.1». Данная розетка защищена от внешних воздействий пластиковой втулкой.

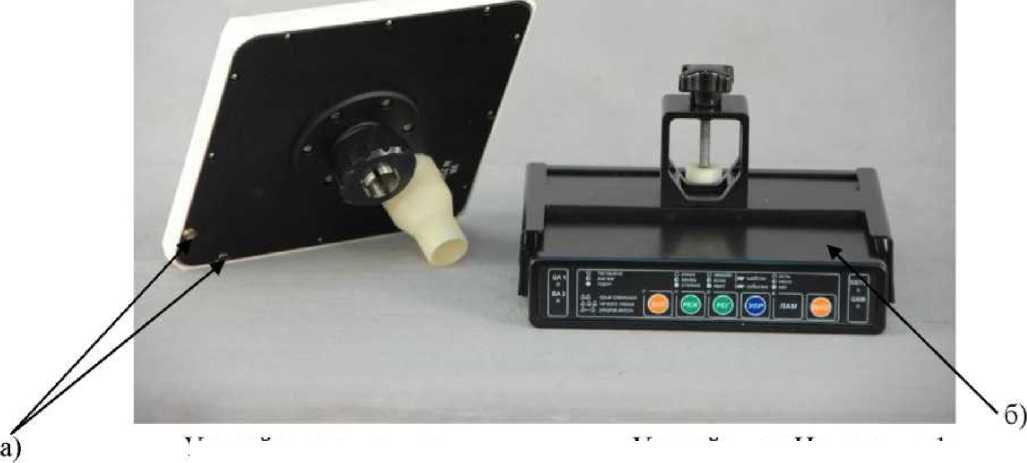

Внешний вид аппаратуры «ИЗЫСКАНИЕ» с указанием мест пломбировки от несанкционированного доступа УА и места нанесения знака утверждения типа приведены на рисунке 1.
Устройство «Изыскание. 1»
Устройство антенное
а - места пломбировки от несанкционированного доступа б - место нанесения наклейки со знаком утверждения типа Рисунок 1 - Внешний вид аппаратуры «ИЗЫСКАНИЕ»
Программное обеспечениеМетрологически значимые части программного обеспечения (ПО) средства измерений представляют программный модуль GSS32.EXE из состава «Пакета программ BL-GEO» ТСЮИ.00752-01 и программный модуль RTKDLL.DLL из состава «Интерфейсного программного обеспечения GEO-RTK» ТСЮИ.01218-02.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
«Пакет программ BL-GEO» |
«Интерфейсное программное обеспечение GEO-RTK» |
|
Номер версии (идентификационный номер) ПО, не ниже |
2.61 |
2.17 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
DA15DF8 |
4D1C6337 |
|
Алгоритм вычисления идентификатора ПО |
CRC32 |
CRC32 |
Метрологически значимая часть ПО аппаратуры и измеренные данные защищены с помощью специальных средств защиты (электронный ключ) от непреднамеренных и преднамеренных изменений.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» в соответствии с Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.
Метрологические и технические характеристикиТаблица 2 - Метрологические характеристики
|
Наименование характеристики* |
Значение |
|
Режим «Статика» Средняя квадратическая погрешность (СКП) определения параметров векторов базовых линий на расстоянии не более 10 км с учётом предварительного набора измерений в точке инициализации за время не менее 10 мин, мм, не более:
|
10 + 1,5^10-6^D** 20 + 2,0^10-6^D |
|
Режим «Статика» СКП определения параметров векторов базовых линий на расстоянии не более 5 км за время наблюдения не менее 15 мин, мм, не более:
|
10 + 1,0^10-6^D 10 + 1,5^10-6^D |
|
Режим «Статика» СКП определения параметров векторов базовых линий на расстоянии не более 30 км с учётом предварительного набора измерений в точке инициализации за время наблюдения не менее 60 мин, мм, не более:
|
10 + 1,0^10-6^D 10 + 1,5^10-6^D |
Продолжение таблицы 2
|
Наименование характеристики* |
Значение |
|
Режим «Кинематика с постобработкой» СКП определения параметров векторов базовых линий с учётом предварительного набора измерений в точке инициализации за время не менее 10 мин***, мм, не более:
|
20 + 2,0^10-6^D 40 + 2,0^10-6^D |
|
Режим «Кинематика в реальном времени (RTK)» СКП определения параметров векторов базовых линий на расстоянии не более 5 км, мм, не более:
|
20 + 2,0^10-6^D 40 + 2,0^10-6^D |
|
Режим «Дифференциальные кодовые измерения (DGPS)»**** СКП определения координат, мм, не более:
|
1000 2000 |
|
* Заявленные точностные характеристики достигаются при одновременном приеме сигналов всех ГНСС (ГЛОНАСС, GPS); ** D - измеряемое расстояние, мм; *** Диапазон длин базисов от 0,07 до 30 км **** Диапазон работы режима от 0,07 до 30 км | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Количество каналов |
36 |
|
Принимаемые сигналы |
ГЛОНАСС: F1, F2 GPS: L1, L2 |
|
Напряжение питания постоянного тока, В: - внутренний аккумулятор |
7,2 |
|
- внешний аккумулятор |
от 10 до 30 |
|
Потребляемая мощность от встроенных аккумуляторов, Вт, не более |
5 |
|
Габаритные размеры, мм, не более: - устройство антенное - длина |
186,0 |
|
- ширина |
186,0 |
|
- высота |
91,5 |
|
- устройство «Изыскание.1» - длина |
208,5 |
|
- ширина |
187,5 |
|
- высота |
40,0 |
|
Диапазон рабочих температур, °С |
от -30 до +50 |
|
Масса, кг, не более: - устройство антенное |
1,0 |
|
- устройство «Изыскание.1» |
1,6 |
наносится в виде наклейки непосредственно на корпус устройства «Изыскание.1» и на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений
Таблица 4 - Комплект поставки
|
Наименование |
Обозначение |
Количество, шт. |
|
Аппаратура «Изыскание» в составе: |
ТСЮИ.461531.020 |
1 шт. |
|
- устройство «Изыскание.1» |
ТСЮИ.468157.075 |
1 шт. |
|
ТСЮИ.461924.024 ТСЮИ.436617.007 ТСЮИ.301547.011 ТСЮИ.301568.007 AMRE BAG 2600 60-ALQR20 CST 67-4508 TMA CST 61-4500 CST 61-2525 CST |
1 шт. 1 шт. 1 шт. 1 шт. 1 шт. (по заказу) 1 шт. (по заказу) 1 шт. (по заказу) 1 шт. (по заказу) 1 шт. (по заказу) |
|
ТСЮИ.461921.023 ТСЮИ.685621.365 ТСЮИ.685621.366 ТСЮИ.685621.367 ТСЮИ.685622.080 TNC-TNC |
1 шт. 1 шт. (по заказу) 1 шт. 1 шт. 1 шт. 1 шт. |
|
- управляющая ЭВМ |
1 шт. (по заказу) | |
|
ТСЮИ.461923.013 ТСЮИ.563511.001 |
|
|
- ключ электродный |
ТСЮИ.468243.006 |
1 шт. |
|
- компакт-диск «Пакет программ BL-GEO» |
ТСЮИ.467619.004 |
1 шт. |
|
- компакт-диск интерфейсное ПО «GEO-RTK» |
ТСЮИ.467619.014 |
1 шт. |
|
- устройство антенное |
ТСЮИ.464659.072 |
1 шт. |
|
- упаковка |
ТСЮИ.305646.009 |
1 шт. |
|
- GSM антенна |
ADA-0086 |
1 шт. |
|
- Аппаратура «ИЗЫСКАНИЕ». Руководство по эксплуатации |
ТСЮИ.461531.020РЭ |
1 шт. |
изложены в разделе 2 «Использование по назначению» документа ТСЮИ.461531.020 РЭ «Аппаратура «ИЗЫСКАНИЕ». Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к средству измерений ГОСТ Р 53340-2009 «Приборы геодезические. Общие технические условия»;
ГОСТ Р 53606-2009 «ГНСС. Методы и технологии выполнения геодезических и землеустроительных работ. Метрологическое обеспечение. Основные положения»;
ТСЮИ.461531.020 ТУ «Аппаратура «ИЗЫСКАНИЕ». Технические условия».
ИзготовительАкционерное общество «Северо-Западный региональный центр Концерна
ВКО «Алмаз-Антей - Обуховский завод» (АО «Обуховский завод»)
ИНН 7811144648
Юридический адрес: 192012 г. Санкт-Петербург, вн. тер. г. муниципальный округ Рыбацкое, пр-кт Обуховской Обороны, д. 120, стр. 19, помещ. 1-Н № 708
Телефон: (812) 363-93-40,
факс: (812) 363-95-23.
Web-сайт: www.goz.ru ,
E-mail: dou@goz.ru .
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
Юридический адрес: 141570, Московская обл., г. Солнечногорский, рп. Менделеево, промзона ФГУП ВНИИФТРИ, к. 11
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево Телефон/факс: +7 (495) 526-63-00
E-mail:mailto:office@vniiftri.ru office@vmiftri. ru
Уникальный номер записи в реестре аккредитованных лиц № 30002-13.
