ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от « _ »   (^к_^бря    2024 г. №

Сведения

об утвержденных типах средств измерений

№ п/ п

Наименование типа

Обозначение типа

Код характера произ- вод- ства

Рег. Номер

Зав. номер(а)

Изготовители

Правооблада тель

Код иден-тифи-кации производства

Методика поверки

Интервал между поверками

Заявитель

Юридическое лицо, проводившее испытания

Дата утверждения акта

1

2

3

4

5

6

7

8

9

10

11

12

13

14

1.

Смеситель гармонический

SAGE Millimeter SFH-10SFSF- A3

Е

93345-24

16715-01

Фирма SAGE Millimeter, Inc., США

Фирма SAGE Millimeter, Inc., США

ОС

МП 11323-004 «ГСИ. Смеситель гармонический SAGE Millimeter SFH-10SFSF-A3. Методика поверки»

1 год

Закрытое акционерное общество «Испытательный центр МирТе-леТест» (ЗАО ИЦ МТТ), г. Москва

ФГУП «ВНИИФТРИ», Московская обл., г. Солнечногорск, рп. Менделеево

25.04.2023

2.

Смеситель гармонический

Keysight 11970V

Е

93346-24

MY30034698

Keysight Technologies Malaysia Sdn Bhd, Малайзия

Keysight Technologies Malaysia Sdn Bhd, Малайзия

ОС

МП 113 23-002 «ГСИ. Смеситель гармонический Keysight 11970V. Методика поверки»

1 год

Закрытое акционерное общество «Испытательный центр МирТе-леТест» (ЗАО ИЦ МТТ), г. Москва

ФГУП «ВНИИФТРИ», Московская обл., г. Солнечногорск, рп. Менделеево

25.04.2023

3.

Смеситель гармонический

Keysight 11970A

Е

93347-24

MY30034262

Keysight Technologies Malaysia Sdn Bhd, Малайзия

Keysight Technologies Malaysia Sdn Bhd, Малайзия

ОС

МП 11323-003 «ГСИ. Смеситель гармонический Keysight 11970A. Методика поверки»

1 год

Закрытое акционерное общество «Испытательный центр МирТе-леТест» (ЗАО ИЦ МТТ), г. Москва

ФГУП «ВНИИФТРИ», Московская обл., г. Солнечногорск, рп. Менделеево

25.04.2023

4.

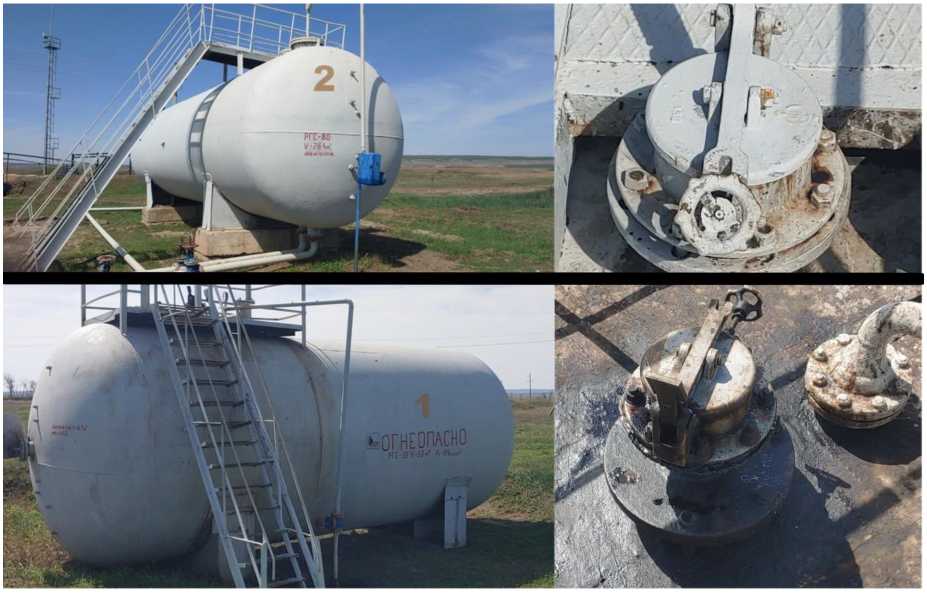

Резервуары стальные горизонтальные ци-линдриче-ские

РГС

Е

93348-24

модификация РГС-80 зав. № 2; модификация РГС-50 зав. № 1

Публичное акционерное общество Нефтегазовая компания «РуссНефть» (ПАО НК «РуссНефть»), г. Москва

Публичное акционерное общество Нефтегазовая компания «РуссНефть» (ПАО НК «РуссНефть»), г. Москва

ОС

ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки»

5 лет

Публичное акционерное общество Нефтегазовая компания «РуссНефть» (ПАО НК «РуссНефть»), г. Москва

АО «Метролог», г. Самара

13.08.2024

5.

Резервуары стальные горизонтальные ци-линдриче-ские

РГС

Е

93349-24

модификация РГС-80 зав. № 2; модификация РГС-77 зав. № 1; модификация РГС-15 зав. № 3

Публичное акционерное общество Нефтегазовая компания «РуссНефть» (ПАО НК «РуссНефть»), г. Москва

Публичное акционерное общество Нефтегазовая компания «РуссНефть» (ПАО НК «РуссНефть»), г. Москва

ОС

ГОСТ 8.346-2000 ГСИ. «Резервуары стальные горизонтальные цилиндрические. Методика поверки»

5 лет

Публичное акционерное общество Нефтегазовая компания «РуссНефть» (ПАО НК «РуссНефть»), г. Москва

АО «Метролог», г. Самара

13.08.2024

6.

Резервуар стальной горизонтальный ци-линдриче-ский

РГС-55

Е

93350-24

1

Публичное акционерное общество Нефтегазовая компания «РуссНефть» (ПАО НК «РуссНефть»), г. Москва

Публичное акционерное общество Нефтегазовая компания «РуссНефть» (ПАО НК «РуссНефть»), г. Москва

ОС

ГОСТ 8.346-2000 ГСИ. «Резервуары стальные горизонтальные цилиндрические.

5 лет

Публичное акционерное общество Нефтегазовая компания «РуссНефть» (ПАО НК «РуссНефть»), г. Москва

АО «Метролог», г. Самара

13.08.2024

---

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «02» октября 2024 г. № 2309

Регистрационный № 93345-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЯ

Смеситель гармонический SAGE Millimeter SFH-10SFSF-A3

Назначение средства измерений

Смеситель гармонический SAGE Millimeter SFH-10SFSF-A3 (далее - смеситель) предназначен для измерений параметров спектра - частоты и мощности, в комплекте с анализатором спектра, а также переноса спектра сверхвысокочастотных (далее - СВЧ) сигналов на промежуточную частоту.

Описание средства измерений

Принцип действия смесителя основан на получении разностной промежуточной частоты за счет смешения входного СВЧ сигнала и синусоидального сигнала гетеродина, формируемого анализатором спектра, за счет чего спектр входного СВЧ сигнала переносится на промежуточную частоту и подается на измерительный порт анализатора спектра и в нем обрабатывается.

Конструктивно смесители состоят из моноблока продолговатой формы без органов управления и дисплея. На передней панели корпуса смесителя расположен волноводный соединитель (фланец), на боковой панели - разъемы для подключения к анализатору спектра. Внутри корпуса смесителя смонтирована печатная плата с установленными на ней диодным модулем и вспомогательными электронными устройствами.

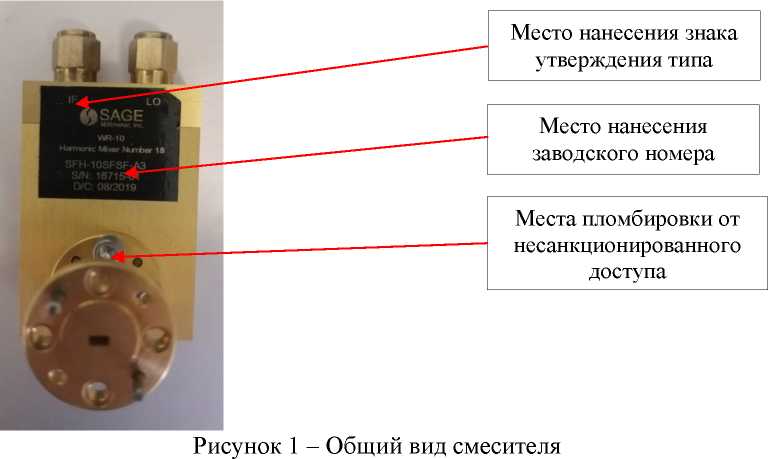

Общий вид смесителя гармонического SAGE Millimeter SFH-10SFSF-A3, схема пломбировки от несанкционированного доступа, указание мест нанесения знака утверждения типа и заводского номера представлены на рисунке 1. Заводской номер, состоящий из семи цифровых значений, нанесен в виде наклейки на корпус смесителя.

Нанесение знака поверки на корпус смесителя не предусмотрено.

К смесителям данного типа относится Смеситель гармонический SAGE Millimeter SFH-10SFSF-A3 зав. № 16715-01.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон частот на входе (RF IN), ГГц:	от 75 до 110
Диапазон частот на входе гетеродина (LO IN), ГГ ц	от 4,15 до 6,09
Номер гармоники для преобразования:	18
Диапазон уровня мощности на входе гетеродина (LO IN), дБм:	от +16 до +19
Потери коэффициента преобразования при значениях Pin = 0 дБм и Plo = +16 дБм, дБ:	47±3,4

Таблица 2- Основные технические характеристики

Наименование характеристики	Значение
Тип фланца (волновода) СВЧ входа:	UG-387/U (WR-10)
Габаритные размеры мм, не более: - длина	51
- высота	38
- ширина	30
Масса, кг:	0,15
Рабочие условия применения: - температура окружающего воздуха, °С	от +5 до +40
- относительная влажность окружающего воздуха, %, не более	от 30 до 80

Знак утверждения типа

наносится на титульный лист эксплуатационной документации типографским способом и на внешнюю поверхность корпуса преобразователя в виде наклейки.

Комплектность средства измерений

Таблица 3 - Комплектность смесителя

Наименование	Обозначение	Количество, шт.
Смеситель гармонический SAGE Millimeter SFH-10SFSF-A3	-	1
Винты присоединительные для волноводного фланца	-	5
Паспорт	-	1
Руководство по эксплуатации	-	1

Сведения о методиках (методах) измерений

приведены в разделе «Описание» документа «Смесители гармонические SAGE Millimeter SFH-10SFSF-A3. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 «ГСИ. Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ 13317-89 «Элементы соединения СВЧ трактов радиоизмерительных приборов»;

Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты».

Правообладатель фирма SAGE Millimeter, Inc., США

Адрес: 3043 Kashiwa Street, Torrance, CA 90505, USA

Изготовитель фирма SAGE Millimeter, Inc., США

Адрес: 3043 Kashiwa Street, Torrance, CA 90505, USA

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Адрес юридического лица: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ВНИИФТРИ

Адрес места осуществления деятельности: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП ВНИИФТРИ

Уникальный номер записи в реестре аккредитованных лиц № 30002-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «02» октября 2024 г. № 2309

Регистрационный № 93346-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЯ

Смеситель гармонический Keysight 11970V

Назначение средства измерений

Смеситель гармонический Keysight 11970V (далее - смеситель) предназначен для измерений параметров спектра - частоты и мощности, в комплекте с анализатором спектра, а также переноса спектра сверхвысокочастотных (далее - СВЧ) сигналов на промежуточную частоту.

Описание средства измерений

Принцип действия смесителя основан на получении разностной промежуточной частоты за счет смешения входного СВЧ сигнала и синусоидального сигнала гетеродина, формируемого анализатором спектра, за счет чего спектр входного СВЧ сигнала переносится на промежуточную частоту и подается на измерительный порт анализатора спектра и в нем обрабатывается.

Конструктивно смесители состоят из моноблока продолговатой формы без органов управления и дисплея. На передней панели корпуса смесителя расположен волноводный соединитель (фланец), на боковой панели - разъемы для подключения к анализатору спектра. Внутри корпуса смесителя смонтирована печатная плата с установленными на ней диодным модулем и вспомогательными электронными устройствами.

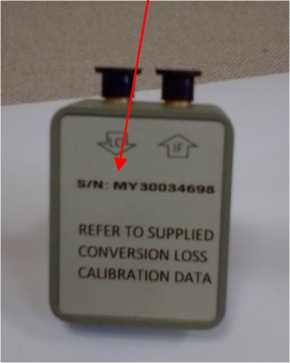

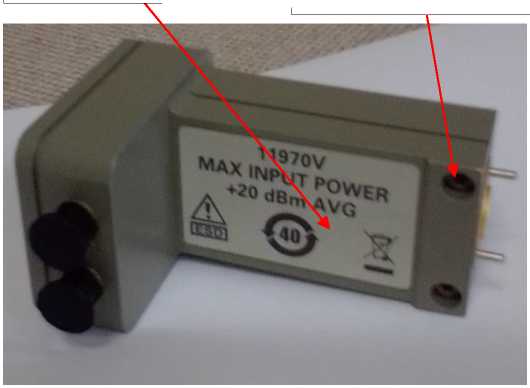

Общий вид смесителя гармонического Keysight 11970V, схема пломбировки от несанкционированного доступа, указание мест нанесения знака утверждения типа и заводского номера представлены на рисунке 1. Заводской номер, состоящий из десяти буквенно-цифровых значений, нанесен методом шелкографии на корпус смесителя.

Нанесение знака поверки на корпус смесителя не предусмотрено.

К смесителям данного типа относится смеситель гармонический Keysight 11970V зав. № MY30034698.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон частот на входе (RF IN), ГГц	от 50 до 75
Диапазон частот на входе гетеродина (LO IN), ГГ ц	от 3,55 до 5,33
Номер гармоники для преобразования	14
Диапазон уровня мощности на входе гетеродина (LO IN), дБм	от +14 до +18
Потери коэффициента преобразования при значениях Pin=0 дБм и Plo=+16 дБм, дБ	40±3,2

Таблица 2- Основные технические

Наименование характеристики	Значение
Тип фланца (волновода) СВЧ входа	UG-385/U (WR-15)
Габаритные размеры мм, не более: - длина	71
- высота	51
- ширина	36
Масса, кг	0,14
Рабочие условия применения: - температура окружающего воздуха, °С	от +5 до +40
- относительная влажность окружающего воздуха, %, не более	от 30 до 80

Знак утверждения типа

наносится на титульный лист эксплуатационной документации типографским способом и на внешнюю поверхность корпуса преобразователя в виде наклейки.

Комплектность средства измерений

Таблица 3 - Комплектность смесителя

Наименование	Обозначение	Количество, шт.
Смеситель гармонический Keysight 11970V	-	1
Комплект присоединительный (опция 009)	-	1
Винты присоединительные для волноводного фланца	-	5
Паспорт	-	1
Руководство по эксплуатации	-	1

Сведения о методиках (методах) измерений

Приведены в разделе «Настройка и использование» документа «Смесители гармонические Keysight 11970А, 11970V. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 «ГСИ. Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ 13317-89 «Элементы соединения СВЧ трактов радиоизмерительных приборов»;

Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты».

Правообладатель

Keysight Technologies Malaysia Sdn Bhd, Малайзия

Адрес: Bayan Lepas, Free Industrial Zone, 11900 Penang, Malaysia

Изготовитель

Keysight Technologies Malaysia Sdn Bhd, Малайзия

Адрес: Bayan Lepas, Free Industrial Zone, 11900 Penang, Malaysia

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Адрес юридического лица: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ВНИИФТРИ

Адрес места осуществления деятельности: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП ВНИИФТРИ

Уникальный номер записи в реестре аккредитованных лиц № 30002-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «02» октября 2024 г. № 2309

Регистрационный № 93347-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЯ

Смеситель гармонический Keysight 11970А

Назначение средства измерений

Смеситель гармонический Keysight 11970А (далее - смеситель) предназначен для измерений параметров спектра - частоты и мощности, в комплекте с анализатором спектра, а также переноса спектра сверхвысокочастотных (далее - СВЧ) сигналов на промежуточную частоту.

Описание средства измерений

Принцип действия смесителя основан на получении разностной промежуточной частоты за счет смешения входного СВЧ сигнала и синусоидального сигнала гетеродина, формируемого анализатором спектра, за счет чего спектр входного СВЧ сигнала переносится на промежуточную частоту и подается на измерительный порт анализатора спектра и в нем обрабатывается.

Конструктивно смесители состоят из моноблока продолговатой формы без органов управления и дисплея. На передней панели корпуса смесителя расположен волноводный соединитель (фланец), на боковой панели - разъемы для подключения к анализатору спектра. Внутри корпуса смесителя смонтирована печатная плата с установленными на ней диодным модулем и вспомогательными электронными устройствами.

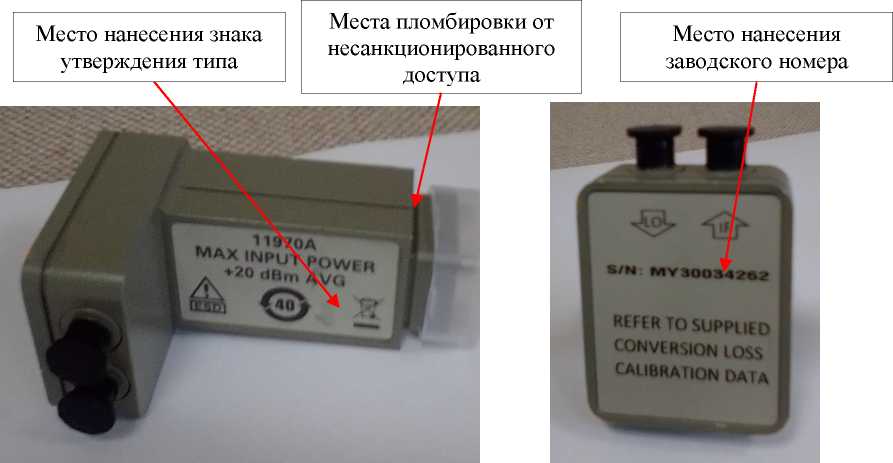

Общий вид смесителя гармонического Keysight 11970А, схема пломбировки от несанкционированного доступа, указание мест нанесения знака утверждения типа и заводского номера представлены на рисунке 1. Заводской номер, состоящий из десяти буквенно-цифровых значений, нанесен методом шелкографии на корпус смесителя.

Нанесение знака поверки на корпус смесителя не предусмотрено.

К смесителям данного типа относится смеситель гармонический Keysight 11970А зав. № MY30034262.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон частот на входе (RF IN), ГГц	от 26,5 до 40,0
Диапазон частот на входе гетеродина (LO IN), ГГ ц	от 3,27 до 4,26
Номер гармоники для преобразования	8
Диапазон уровня мощности на входе гетеродина (LO IN), дБм	от +14 до +18
Потери коэффициента преобразования при значениях Pin = 0 дБм и Plo = +16 дБм, дБ	26±3

Таблица 2- Основные технические характеристики

Наименование характеристики	Значение
Тип фланца (волновода) СВЧ входа	UG-599/U (WR-28)
Габаритные размеры мм, не более:
- длина	71
- высота	51
- ширина	36
Масса, кг	0,14
Рабочие условия применения:
- температура окружающего воздуха, °С	от +5 до +40
- относительная влажность окружающего воздуха, %, не более	от 30 до 80

Знак утверждения типа

наносится на титульный лист эксплуатационной документации типографским способом и на внешнюю поверхность корпуса преобразователя в виде наклейки.

Комплектность средства измерений

Таблица 3 - Комплектность смесителя

Наименование	Обозначение	Количество, шт.
Смеситель гармонический Keysight 11970А	-	1
Комплект присоединительный (опция 009)	-	1
Винты присоединительные для волноводного фланца	-	5
Паспорт	-	1
Руководство по эксплуатации	-	1

Сведения о методиках (методах) измерений

приведены в разделе «Настройка и использование» документа «Смесители гармонические Keysight 11970А, 11970V. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 «ГСИ. Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ 13317-89 «Элементы соединения СВЧ трактов радиоизмерительных приборов»;

Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты».

Правообладатель

Keysight Technologies Malaysia Sdn Bhd, Малайзия

Адрес: Bayan Lepas, Free Industrial Zone, 11900 Penang, Malaysia

Изготовитель

Keysight Technologies Malaysia Sdn Bhd, Малайзия

Адрес: Bayan Lepas, Free Industrial Zone, 11900 Penang, Malaysia

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Адрес юридического лица: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ВНИИФТРИ

Адрес места осуществления деятельности: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП ВНИИФТРИ

Уникальный номер записи в реестре аккредитованных лиц № 30002-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «02» октября 2024 г. № 2309

Регистрационный № 93348-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные горизонтальные цилиндрические РГС

Назначение средства измерений

Резервуары стальные горизонтальные цилиндрические РГС (далее - резервуары) предназначены для измерений объема (вместимости) при приеме, хранении и отпуске нефтепродуктов.

Описание средства измерений

Принцип действия резервуаров основан на заполнении нефтью и нефтепродуктами до произвольного уровня, соответствующего объему нефтепродуктов, согласно градуировочной таблице резервуара.

Резервуары изготовлены в следующих модификациях: РГС-80, РГС-50 и представляют собой стальные горизонтальные конструкции цилиндрической формы с днищами. Резервуары оборудованы приемо-раздаточными устройствами и люками. Заполнение и выдача нефтепродуктов осуществляется через приемораздаточные устройства.

Резервуары стальные горизонтальные цилиндрические РГС-80 с заводским номером 2, РГС-50 с заводским номером 1 расположены на территории Пункт подготовки и сбора нефти Иловлинский (Красноармейский р-н (175 км от г. Саратов)).

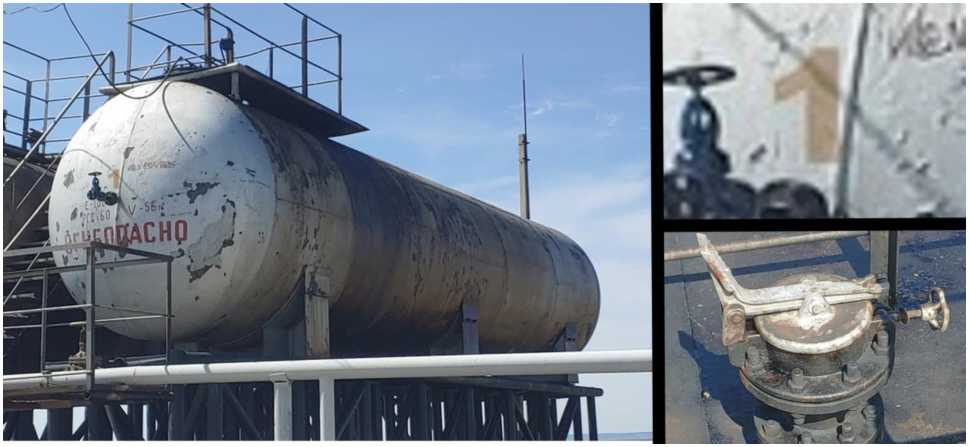

Фотография общего вида резервуаров, горловин и заводских номеров представлена на рисунке 1.

Знак поверки наносится в свидетельство о поверке (при наличии) и в градуировочные таблицы резервуаров. Заводской номер в виде цифрового обозначения, состоящий из одной арабской цифры, нанесен на стенку резервуара аэрографическим способом (обеспечивающие идентификацию, возможность прочтения и сохранность в процессе эксплуатации резервуара) и в технический паспорт на резервуар типографическим способом.

Пломбирование резервуаров не предусмотрено.

Метрологические и технические характеристики

Метрологические и основные технические характеристики резервуаров приведены в таблицах 1 и 2.

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
	РГС-80	РГС-50
Номинальная вместимость, м3	80	50
Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), %	± 0,25

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Условия эксплуатации: - температура окружающего воздуха, °C	от - 40 до + 50
Средний срок службы, лет, не менее	30

Знак утверждения типа

наносится на титульный лист технического паспорта резервуара методом печати.

Комплектность средства измерений

Таблица 3 - Комплектность резервуара

Наименование	Обозначение	Количество
Резервуар стальной горизонтальный	РГС-80	1 шт.
цилиндрический	РГС-50	1 шт.
Технический паспорт		2 экз.
Градуировочная таблица		2 экз.

Сведения о методиках (методах) измерений приведены в разделе 4 технического паспорта.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Изготовитель

Публичное акционерное

(ПАО НК «РуссНефть»)

ИНН 7717133960

Адрес: 115054, г. Москва, ул. Пятницкая, д. 69

Телефон: +7 (495) 411-63-09

E-mail: srf@russneft.ru

Испытательный центр Акционерное общество «Метролог» (АО «Метролог») Адрес: 443125, Самарская обл., г. Самара, ул. Губанова, д. 20а, оф. 13 Почтовый адрес: 443076, г. Самара, ул. Партизанская, д. 173 Телефон: +7 (846) 279-11-66 E-mail: prot@metrolog-samara.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311958.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «02» октября 2024 г. № 2309

Регистрационный № 93349-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные горизонтальные цилиндрические РГС

Назначение средства измерений

Резервуары стальные горизонтальные цилиндрические РГС (далее - резервуары) предназначены для измерений объема (вместимости) при приеме, хранении и отпуске нефтепродуктов.

Описание средства измерений

Принцип действия резервуаров основан на заполнении нефтью и нефтепродуктами до произвольного уровня, соответствующего объему нефтепродуктов, согласно градуировочной таблице резервуара.

Резервуары изготовлены в следующих модификациях: РГС-80, РГС-77, РГС-15 представляют собой стальные горизонтальные конструкции цилиндрической формы днищами. Резервуары оборудованы приемо-раздаточными устройствами и люками. Заполнение и выдача нефтепродуктов осуществляется через приемораздаточные устройства.

Резервуары стальные горизонтальные цилиндрические РГС-80 с заводским номером 2, РГС-77 с заводским номером 1, РГС-15 с заводским номером 3 расположены на территории Пункт подготовки и сбора нефти Пограничный (Красноармейский р-н (152 км от г. Саратов)).

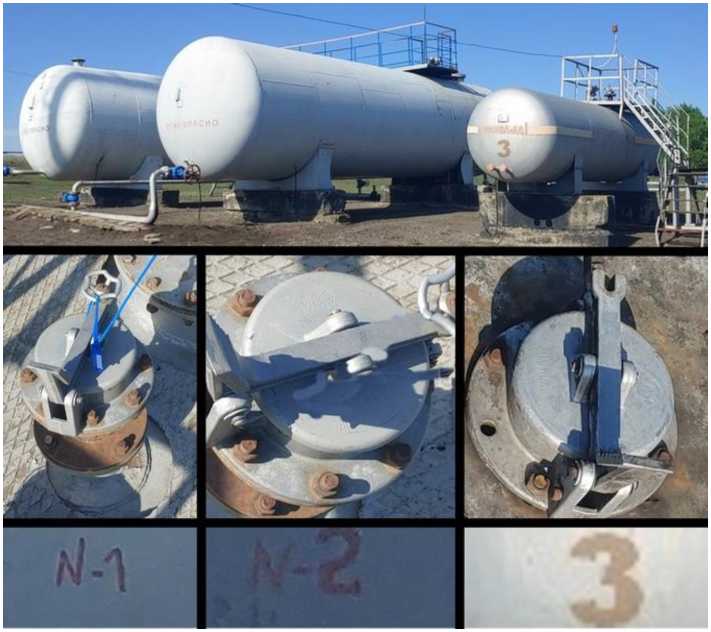

Фотография общего вида резервуаров, горловин и заводских номеров представлена на рисунке 1.

Знак поверки наносится в свидетельство о поверке (при наличии) и в градуировочные таблицы резервуаров. Заводской номер в виде цифрового обозначения, состоящий из одной арабской цифры, нанесен на стенку резервуара аэрографическим способом (обеспечивающие идентификацию, возможность прочтения и сохранность в процессе эксплуатации резервуара) и в технический паспорт на резервуар типографическим способом.

Пломбирование резервуаров не предусмотрено.

Метрологические и технические характеристики

Метрологические и основные технические характеристики резервуаров приведены в таблицах 1 и 2.

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
	РГС-80	РГС-77	РГС-15
Номинальная вместимость, м3	80	77	15
Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), %	± 0,25

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Условия эксплуатации: - температура окружающего воздуха, °C	от - 40 до + 50
Средний срок службы, лет, не менее	30

Знак утверждения типа

наносится на титульный лист технического паспорта резервуара методом печати.

Комплектность средства измерений

Таблица 3 - Комплектность резервуара

Наименование	Обозначение	Количество
Резервуар стальной горизонтальный	РГС-80	1 шт.
цилиндрический	РГС-77	1 шт.
	РГС-15	1 шт.
Технический паспорт		3 экз.
Градуировочная таблица		3 экз.

Сведения о методиках (методах) измерений приведены в разделе 4 технического паспорта.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Изготовитель

Публичное акционерное

(ПАО НК «РуссНефть»)

ИНН 7717133960

Адрес: 115054, г. Москва, ул. Пятницкая, д. 69

Телефон: +7 (495) 411-63-09

E-mail: srf@russneft.ru

Испытательный центр Акционерное общество «Метролог» (АО «Метролог») Адрес: 443125, Самарская обл., г. Самара, ул. Губанова, д. 20а, оф. 13 Почтовый адрес: 443076, г. Самара, ул. Партизанская, д. 173 Телефон: +7 (846) 279-11-66 E-mail: prot@metrolog-samara.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311958.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «02» октября 2024 г. № 2309

Регистрационный № 93350-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуар стальной горизонтальный цилиндрический РГС-55

Назначение средства измерений

Резервуар стальной горизонтальный цилиндрический РГС-55 (далее - резервуар) предназначен для измерений объема (вместимости) при приеме, хранении и отпуске нефтепродуктов.

Описание средства измерений

Принцип действия резервуара основан на заполнении нефтью и нефтепродуктами до произвольного уровня, соответствующего объему нефтепродуктов, согласно градуировочной таблице резервуара.

Резервуар представляет собой стальную горизонтальную конструкцию цилиндрической формы с днищами. Резервуар оборудован приемо-раздаточными устройствами и люками. Заполнение и выдача нефтепродуктов осуществляется через приемораздаточные устройства.

Резервуар стальной горизонтальный цилиндрический РГС-55 с заводским номером 1 расположен на территории Пункт подготовки и сбора нефти Разинский (Красноармейский р-н (155 км от г. Саратов)).

Фотография общего вида резервуара, горловины и заводского номера представлена на рисунке 1.

Знак поверки наносится в свидетельство о поверке (при наличии) и в градуировочную таблицу резервуара. Заводской номер в виде цифрового обозначения, состоящий из одной арабской цифры, нанесен на стенку резервуара аэрографическим способом (обеспечивающие идентификацию, возможность прочтения и сохранность в процессе эксплуатации резервуара) и в технический паспорт на резервуар типографическим способом.

Пломбирование резервуаров не предусмотрено.

Метрологические и технические характеристики

Метрологические и основные технические характеристики резервуаров приведены в таблицах 1 и 2.

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
	РГС-55
Номинальная вместимость, м3	55
Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), %	± 0,25

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Условия эксплуатации: - температура окружающего воздуха, °C	от - 40 до + 50
Средний срок службы, лет, не менее	30

Знак утверждения типа

наносится на титульный лист технического паспорта резервуара методом печати.

Комплектность средства измерений

Таблица 3 - Комплектность резервуара

Наименование	Обозначение	Количество
Резервуар стальной горизонтальный цилиндрический	РГС-55	1 шт.
Технический паспорт		1 экз.
Градуировочная таблица		1 экз.

Сведения о методиках (методах) измерений приведены в разделе 4 технического паспорта.

к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Изготовитель

Публичное акционерное

(ПАО НК «РуссНефть»)

ИНН 7717133960

Адрес: 115054, г. Москва, ул. Пятницкая, д. 69

Телефон: +7 (495) 411-63-09

E-mail: srf@russneft.ru

Испытательный центр

Акционерное общество «Метролог» (АО «Метролог»)

Адрес: 443125, Самарская обл., г. Самара, ул. Губанова, д. 20а, оф. 13

Почтовый адрес: 443076, г. Самара, ул. Партизанская, д. 173 Телефон: +7 (846) 279-11-66

E-mail: prot@metrolog-samara.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311958.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «02» октября 2024 г. № 2309

Регистрационный № 93351-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные горизонтальные цилиндрические РГС

Назначение средства измерений

Резервуары стальные горизонтальные цилиндрические РГС (далее - резервуары) предназначены для измерений объема (вместимости) при приеме, хранении и отпуске нефтепродуктов.

Описание средства измерений

Принцип действия резервуаров основан на заполнении нефтью и нефтепродуктами до произвольного уровня, соответствующего объему нефтепродуктов, согласно градуировочной таблице резервуара.

Резервуары изготовлены в следующих модификациях: РГС-100, РГС-25 представляют собой стальные горизонтальные конструкции цилиндрической формы днищами. Резервуары оборудованы приемо-раздаточными устройствами и люками. Заполнение и выдача нефтепродуктов осуществляется через приемораздаточные устройства.

Резервуары стальные горизонтальные цилиндрические РГС-100 с заводским номером 2, РГС-25 с заводским номером 6 расположены на территории Участок предварительной подготовки нефти Урицкий (Лысогорский р-н (125 км от г. Саратов)).

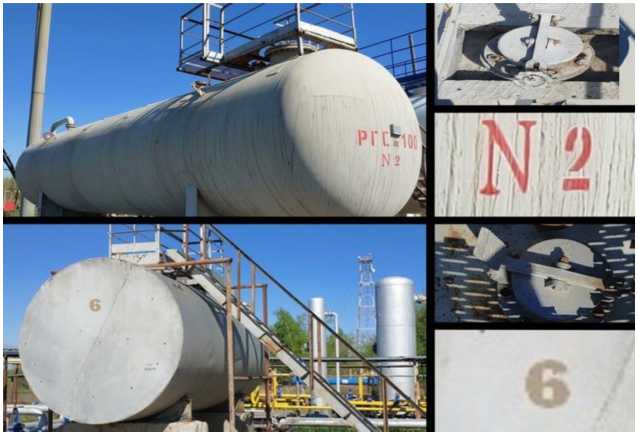

Фотография общего вида резервуаров, горловин и заводских номеров представлена на рисунке 1.

Знак поверки наносится в свидетельство о поверке (при наличии) и в градуировочные таблицы резервуаров. Заводской номер в виде цифрового обозначения, состоящий из одной арабской цифры, нанесен на стенку резервуара аэрографическим способом (обеспечивающие идентификацию, возможность прочтения и сохранность в процессе эксплуатации резервуара) и в технический паспорт на резервуар типографическим способом.

Пломбирование резервуаров не предусмотрено.

Метрологические и технические характеристики

Метрологические и основные технические характеристики резервуаров приведены в таблицах 1 и 2.

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
	РГС-100	РГС-25
Номинальная вместимость, м3	100	25
Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), %	± 0,25

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Условия эксплуатации: - температура окружающего воздуха, °C	от - 40 до + 50
Средний срок службы, лет, не менее	30

Знак утверждения типа

наносится на титульный лист технического паспорта резервуара методом печати.

Комплектность средства измерений

Таблица 3 - Комплектность резервуара

Наименование	Обозначение	Количество
Резервуар стальной горизонтальный	РГС-100	1 шт.
цилиндрический	РГС-25	1 шт.
Технический паспорт		2 экз.
Градуировочная таблица		2 экз.

Сведения о методиках (методах) измерений приведены в разделе 4 технического паспорта.

к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Изготовитель

Публичное акционерное

(ПАО НК «РуссНефть»)

ИНН 7717133960

Адрес: 115054, г. Москва, ул. Пятницкая, д. 69

Телефон: +7 (495) 411-63-09

E-mail: srf@russneft.ru

Испытательный центр

Акционерное общество «Метролог» (АО «Метролог»)

Адрес: 443125, Самарская обл., г. Самара, ул. Губанова, д. 20а, оф. 13

Почтовый адрес: 443076, г. Самара, ул. Партизанская, д. 173 Телефон: +7 (846) 279-11-66

E-mail: prot@metrolog-samara.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311958.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «02» октября 2024 г. № 2309

Регистрационный № 93352-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуар горизонтальный стальной цилиндрический РГСДп-25

Назначение средства измерений

Резервуар горизонтальный стальной цилиндрический РГСДп-25 (далее - резервуар) предназначен для измерений объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.

Описание средства измерений

Принцип действия резервуара основан на заполнении его нефтью или нефтепродуктом до определенного уровня, соответствующего заданному значению объема.

Резервуар представляет собой горизонтально установленный двустенный стальной односекционный сосуд цилиндрической формы с усечено-коническими днищами.

Резервуар РГСДп-25 с заводским номером 1232 предназначен для подземного расположения.

Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.

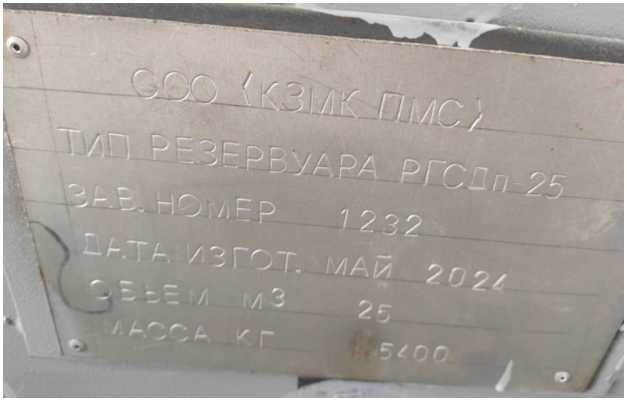

Заводской номер резервуара в виде цифрового обозначения, состоящий из арабских цифр, нанесен ударным способом на маркировочную табличку резервуара (рисунок 1). Маркировочная табличка крепится к технологической шахте резервуара.

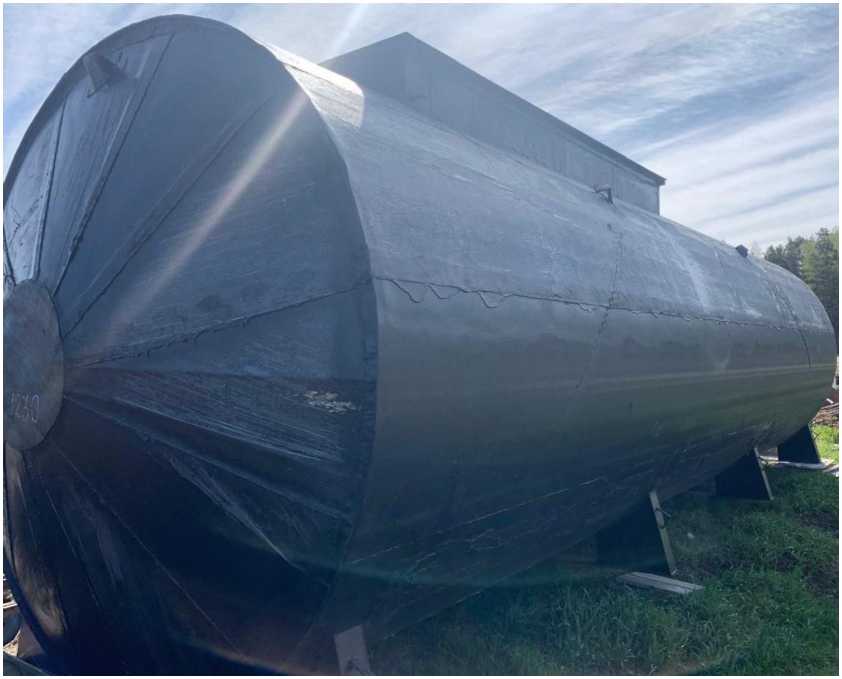

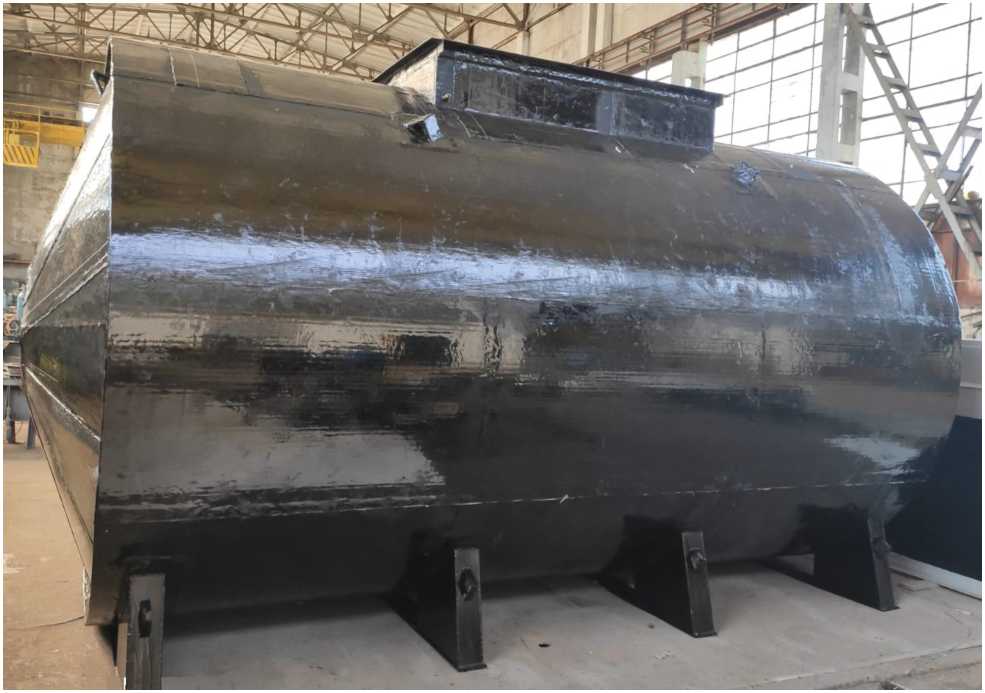

Общий вид резервуара приведен на рисунке 2.

Нанесение знака поверки на средство измерений не предусмотрено.

Пломбирование резервуара РГСДп-25 не предусмотрено.

Метрологические и технические характеристики

Таблица 1 -

Наименование характеристики	Значение
Номинальная вместимость, м3	25
Пределы допускаемой относительной погрешности определения вместимости (объемный метод), %	±0,25

Таблица 2 - Технические характеристики

Наименование характеристики	Значение
Условия эксплуатации: Температура окружающего воздуха, оС	от -50 до +50
Атмосферное давление, кПа	от 84,0 до 106,7
Геометрические размеры, мм, не более: Длина	5160
Диаметр	2800
Масса, кг, не более	5400

Таблица 3 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет, не менее	20

Знак утверждения типа наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений.

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар горизонтальный стальной цилиндрический	РГСДп-25	1 шт.
Паспорт	-	1 экз.

Сведения о методиках (методах) измерений приведены в разделе 5 «Порядок работы» паспорта.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Общество с ограниченной ответственностью «Кингисеппский металлоконструкций ПРОММОНТАЖСТРОЙ» (ООО «КЗМК ПМС») ИНН 4707026755

Юридический адрес: 188490, Ленинградская обл., Кингисеппский гп. Ивангородское, г. Ивангород, ул. Механическая, д. 3

Изготовитель

Общество с ограниченной ответственностью «Кингисеппский металлоконструкций ПРОММОНТАЖСТРОЙ» (ООО «КЗМК ПМС») ИНН 4707026755

Адрес: 188490, Ленинградская обл., Кингисеппский м.р-н, гп. Ивангородское, г. Ивангород, ул. Механическая, д. 3

Испытательный центр

Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ») Адрес места осуществления деятельности: 420036, Республика Татарстан, г. Казань, ул. Тэцевская, д. 4б, помещ. 1011

Юридический адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, оф. 51

Телефон: +7 9196969693 E-mail: trifonovua@mail.ru Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312640.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «02» октября 2024 г. № 2309

Регистрационный № 93353-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуар горизонтальный стальной цилиндрический РГСДп-50

Назначение средства измерений

Резервуар горизонтальный стальной цилиндрический РГСДп-50 (далее - резервуар) предназначен для измерений объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.

Описание средства измерений

Принцип действия резервуара основан на заполнении его нефтью или нефтепродуктом до определенного уровня, соответствующего заданному значению объема.

Резервуар представляет собой горизонтально установленный двустенный стальной односекционный сосуд цилиндрической формы с усечено-коническими днищами.

Резервуар РГСДп-50 с заводским номером 1229 предназначен для подземного расположения.

Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.

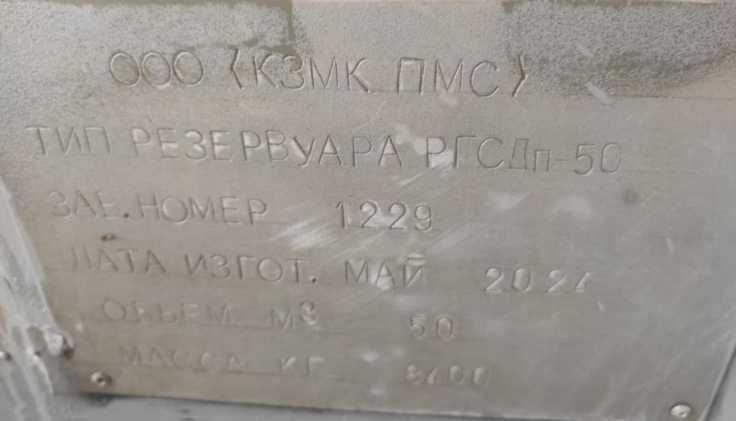

Заводской номер резервуара в виде цифрового обозначения, состоящий из арабских цифр, нанесен ударным способом на маркировочную табличку резервуара (рисунок 1). Маркировочная табличка крепится к технологической шахте резервуара.

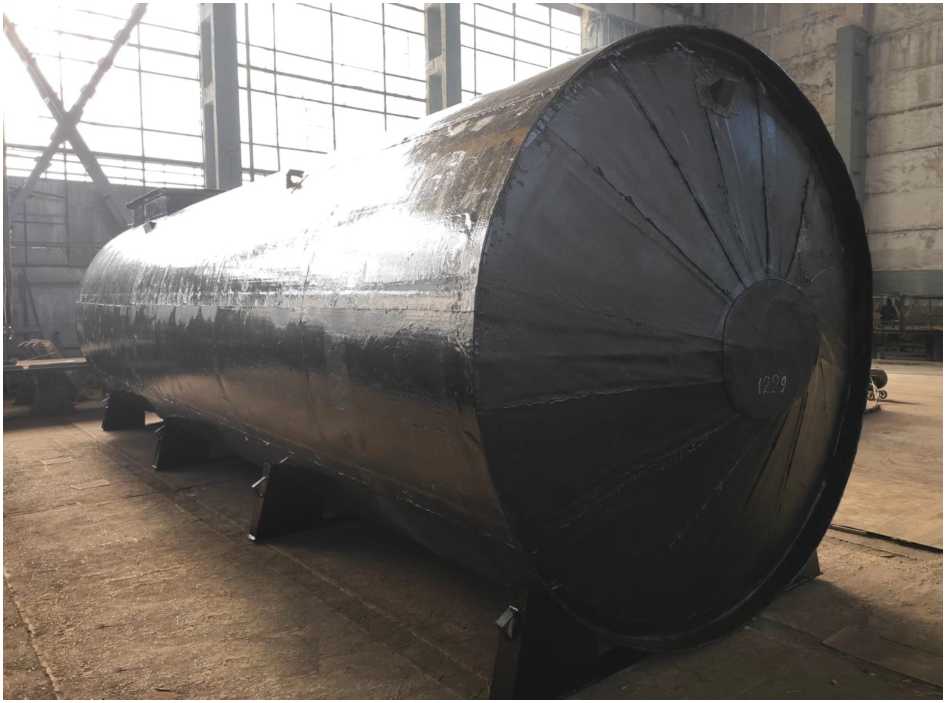

Общий вид резервуара приведен на рисунке 2.

Нанесение знака поверки на средство измерений не предусмотрено.

Пломбирование резервуара РГСДп-50 не предусмотрено.

Метрологические и технические характеристики

Таблица 1 -

Наименование характеристики	Значение
Номинальная вместимость, м3	50
Пределы допускаемой относительной погрешности определения вместимости (объемный метод), %	±0,25

Таблица 2 - Технические характеристики

Наименование характеристики	Значение
Условия эксплуатации: Температура окружающего воздуха, оС	от -50 до +50
Атмосферное давление, кПа	от 84,0 до 106,7
Геометрические размеры, мм, не более: Длина	9660
Диаметр	2800
Масса, кг, не более	8400

Таблица 3 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет, не менее	20

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений.

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар горизонтальный стальной цилиндрический	РГСДп-50	1 шт.
Паспорт	-	1 экз.

Сведения о методиках (методах) измерений приведены в разделе 5 «Порядок работы» паспорта.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Общество с ограниченной ответственностью «Кингисеппский металлоконструкций ПРОММОНТАЖСТРОЙ» (ООО «КЗМК ПМС») ИНН 4707026755

Юридический адрес: 188490, Ленинградская обл., Кингисеппский

гп. Ивангородское, г. Ивангород, ул. Механическая, д. 3

Изготовитель

Общество с ограниченной ответственностью «Кингисеппский металлоконструкций ПРОММОНТАЖСТРОЙ» (ООО «КЗМК ПМС») ИНН 4707026755

Адрес: 188490, Ленинградская обл., Кингисеппский м.р-н, гп. Ивангородское, г. Ивангород, ул. Механическая, д. 3

Испытательный центр

Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ») Адрес места осуществления деятельности: 420036, Республика Татарстан, г. Казань, ул. Тэцевская, д. 4б, помещ. 1011

Юридический адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, оф. 51

Телефон: +7 9196969693 E-mail: trifonovua@mail.ru Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312640.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «02» октября 2024 г. № 2309

Регистрационный № 93354-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары горизонтальные стальные цилиндрические РГСДп-50/2(35+15)

Назначение средства измерений

Резервуары горизонтальные стальные цилиндрические РГСДп-50/2(35+15) (далее - резервуары) предназначены для измерений объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.

Описание средства измерений

Принцип действия резервуаров основан на заполнении их нефтью или нефтепродуктом до определенного уровня, соответствующего заданному значению объема.

Резервуары представляют собой горизонтально установленные двустенные стальные двухсекционные сосуды цилиндрической формы с усечено-коническими днищами.

Резервуары РГСДп-50/2(35+15) с заводскими номерами 1230, 1231 предназначены для подземного расположения.

Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.

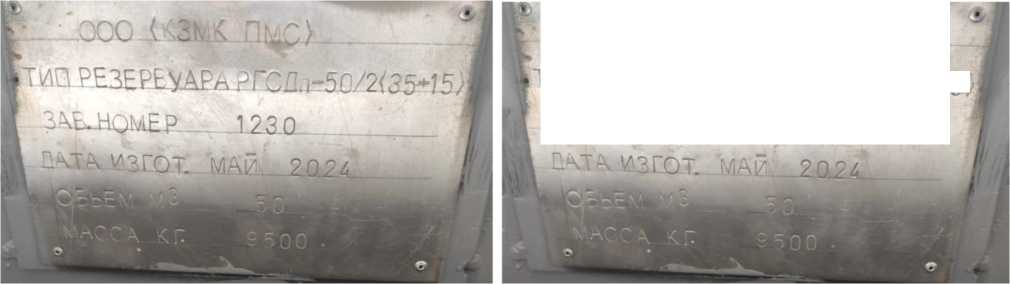

Заводские номера резервуаров в виде цифрового обозначения, состоящие из арабских цифр, нанесены ударным способом на маркировочные таблички резервуаров (рисунок 1). Маркировочная табличка крепится к технологической шахте резервуара.

Общий вид резервуаров приведен на рисунке 2.

Нанесение знака поверки на средство измерений не предусмотрено.

ТИП РЕЗЕ£Е^.^еА£ГСЛп-5Л/2<35+15; 34UHQUEK - , -123.]_ -

Пломбирование резервуаров РГСДп-50/2(35+15) не предусмотрено.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость резервуара (секций), м3	50 (35+15)
Пределы допускаемой относительной погрешности определения вместимости (объемный метод), %	±0,25

Таблица 2 - Технические характеристики

Наименование характеристики	Значение
Условия эксплуатации: Температура окружающего воздуха, оС	от -50 до +50
Атмосферное давление, кПа	от 84,0 до 106,7
Геометрические размеры, мм, не более: Длина	9660
Диаметр	2800
Масса, кг, не более	9500

Таблица 3 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет, не менее	20

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений.

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар горизонтальный стальной цилиндрический	РГСДп-50/2(35+15)	1 шт.
Паспорт	-	1 экз.

Сведения о методиках (методах) измерений приведены в разделе 5 «Порядок работы» паспорта.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Общество с ограниченной ответственностью «Кингисеппский металлоконструкций ПРОММОНТАЖСТРОЙ» (ООО «КЗМК ПМС») ИНН 4707026755

Юридический адрес: 188490, Ленинградская обл., Кингисеппский

гп. Ивангородское, г. Ивангород, ул. Механическая, д. 3

Изготовитель

Общество с ограниченной ответственностью «Кингисеппский металлоконструкций ПРОММОНТАЖСТРОЙ» (ООО «КЗМК ПМС») ИНН 4707026755

Адрес: 188490, Ленинградская обл., Кингисеппский м.р-н, гп. Ивангородское, г. Ивангород, ул. Механическая, д. 3

Испытательный центр

Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ») Адрес места осуществления деятельности: 420036, Республика Татарстан, г. Казань, ул. Тэцевская, д. 4б, помещ. 1011

Юридический адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, оф. 51

Телефон: +7 9196969693 E-mail: trifonovua@mail.ru Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312640.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «02» октября 2024 г. № 2309

Регистрационный № 93355-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуар горизонтальный Benza 1Р-40.3

Назначение средства измерений

Резервуар горизонтальный Benza 1Р-40.3 (далее - резервуар) предназначен для измерений объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.

Описание средства измерений

Принцип действия резервуара основан на заполнении его нефтью или нефтепродуктом до определенного уровня, соответствующего заданному значению объема.

Резервуар представляет собой горизонтально установленный стальной трехсекционный сосуд цилиндрической формы с днищами. Секции разделены между собой перегородкой.

Резервуар Benza 1Р-40.3 с заводским номером 309 - резервуар номинальной вместимостью 40 м^, с тремя секциями с номинальной вместимостью 10, 10 и 20 м^.

Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.

Заводской номер резервуара в виде цифрового обозначения, состоящий из арабских цифр, нанесен методом лазерной гравировки на маркировочную табличку резервуара (рисунок 1). Маркировочная табличка крепится к корпусу резервуара.

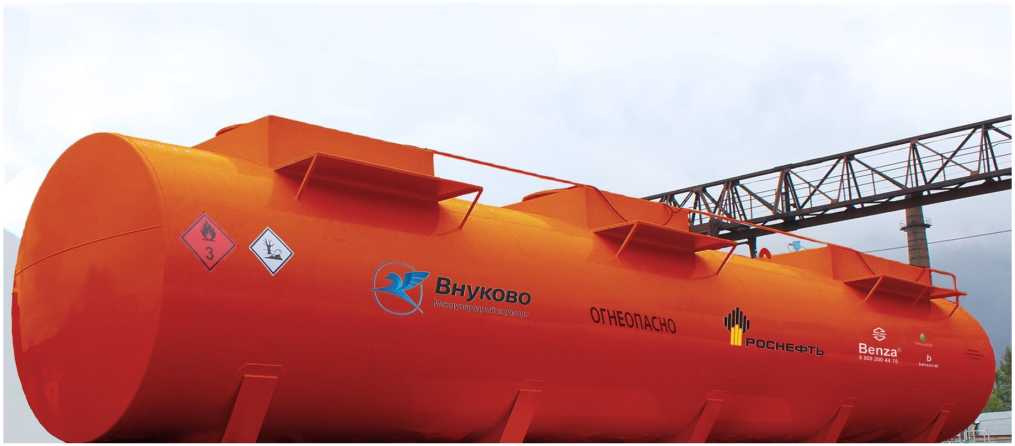

Общий вид резервуара представлен на рисунке 2.

Знак поверки наносится на пломбу и в свидетельство о поверке резервуара.

АО "ПензаспецавтомВУ „ Резервуар горизонтальный B^hza 1 Р-40.3 Заводской № 309

Давление корпуса

рабочее 0,04 МПа; пробное О.ОГМПа

Климатическое исполнение по ГОСТ        У

Для измерений уровня жидкости резервуар оснащен измерительными люками, к которым прикреплена табличка, на которую наносят знак поверки. Табличка крепится таким образом, чтобы ее невозможно было снять без разрушения поверительного клейма.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 3.

Mecfna нанесения знака паЬерки

Рисунок 3 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м3	40
Номинальная вместимость секции №1, м3	10
Номинальная вместимость секции №2, м3	10
Номинальная вместимость секции №3, м3	20
Пределы допускаемой относительной погрешности определения вместимости (объемный метод), %	±0,25

Таблица 2 - Технические

Наименование характеристики	Значение
Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа	от -50 до +50 от 84,0 до 106,7

Таблица 3 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет, не менее	20

Знак утверждения типа

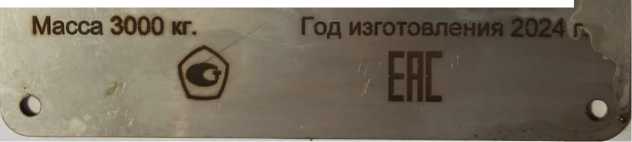

наносится методом лазерной гравировки на маркировочную табличку резервуара и типографским способом на титульный лист паспорта резервуара.

Комплектность средства измерений.

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар горизонтальный Benza	1Р-40.3	1 шт.
Паспорт	-	1 экз.
Градуировочная таблица	-	3 экз.

Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Акционерное общество «Пензаспецавтомаш» (АО «Пензаспецавтомаш»)

ИНН 5835003258

Юридический адрес: 440015, Пензенская обл., г.о. город Пенза, г. Пенза, ул. Егорова, влд. 3

Телефон/факс: +7 (8412) 67-47-77

Web-сайт: www.benza.ru

E-mail: benza@benza.ru

Изготовитель

Акционерное общество «Пензаспецавтомаш» (АО «Пензаспецавтомаш») ИНН 5835003258

Адрес: 440015, Пензенская обл., г.о. город Пенза, г. Пенза, ул. Егорова, влд. 3 Телефон/факс: +7 (8412) 67-47-77

Web-сайт: www.benza.ru

E-mail: benza@benza.ru

Испытательный центр

Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ») Адрес места осуществления деятельности: 420036, Республика Татарстан, г. Казань, ул. Тэцевская, д. 4б, помещ. 1011

Юридический адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, оф. 51

Телефон: +7 9196969693 E-mail: trifonovua@mail.ru Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312640.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «02» октября 2024 г. № 2309

Регистрационный № 93356-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Полуприцеп-цистерна Eurotank ET-39-6

Назначение средства измерений

Полуприцеп-цистерна Eurotank ET-39-6 (далее - ППЦ) предназначена для измерения объема, а также для транспортирования и временного хранения нефтепродуктов.

Описание средства измерений

Принцип действия ППЦ основан на заполнении ее нефтепродуктом до уровня налива, соответствующего объему нефтепродукта. Слив нефтепродукта производится самотеком.

ППЦ состоит из алюминиевой сварной цистерны, имеющей в поперечном сечении эллиптическую форму, установленной на шасси. ППЦ состоит из шести герметичных секций. Внутри секций имеются перегородки-волнорезы с отверстиями-лазами. ППЦ являются транспортной мерой полной вместимости.

Каждая секция ППЦ оборудована заливной горловиной круглой формы. Указатели уровня налива из металлического уголка установлены в полости цистерны.

Технологическое оборудование предназначенно для операций налива-слива нефтепродуктов и включает в себя:

• - съемную крышку горловины с заливным люком и дыхательным клапаном;

• - клапан донный;

• - кран шаровой;

• - рукава напорно-всасывающие.

На боковых сторонах и сзади ППЦ имеются надпись «ОГНЕОПАСНО», знак ограничения скорости и знаки обозначения транспортного средства, перевозящего опасный груз.

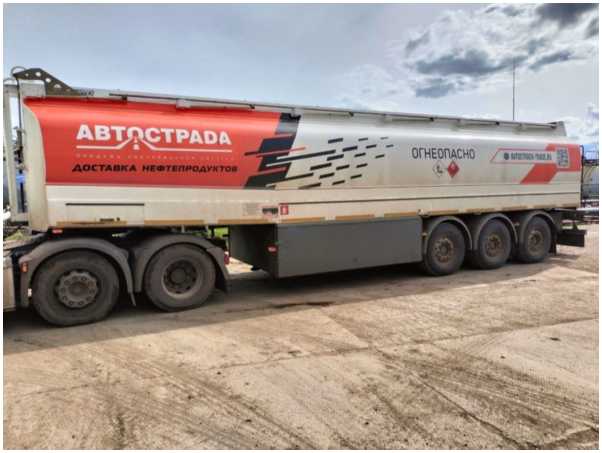

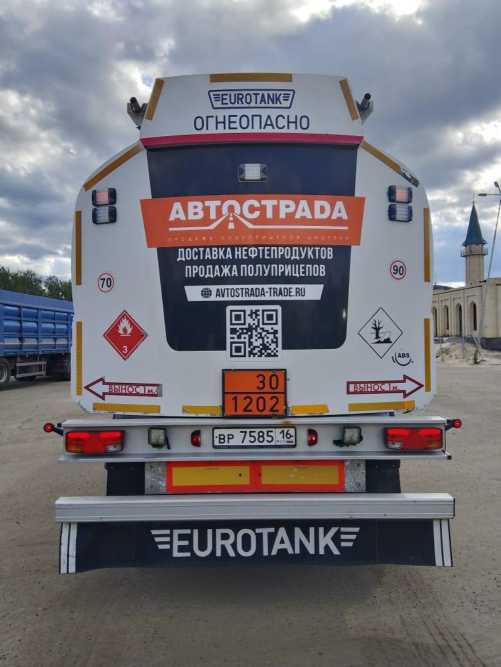

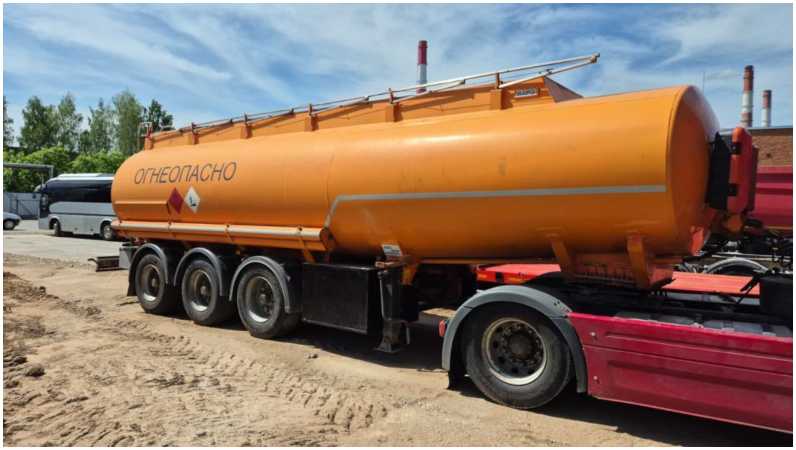

Общий вид полуприцеп-цистерны Eurotank ET-39-6 зав. № YF912V24SD5049955 представлен на рисунках 1-2.

Рисунок 1 - Общий вид полуприцеп-цистерны Eurotank ET-39-6

Рисунок 1 - Общий вид полуприцеп-цистерны Eurotank ET-39-6

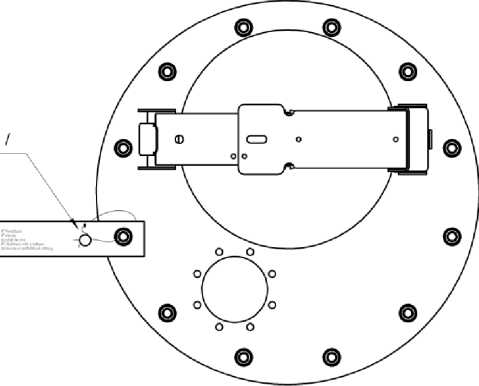

Схема пломбировки для защиты от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки представлены на рисунке 3:

Рисунок 3 - Схема пломбировки от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки

Знак поверки наносится на свидетельство о поверке и заклепку, крепящую указатель уровня налива в виде оттиска поверительного клейма.

Заводской номер наносится на маркировочную табличку ударным способом, обеспечивающий идентификацию СИ, возможность прочтения и сохранность в процессе эксплуатации ППЦ. Маркировочные таблички установлены на передней части рамы ППЦ.

Метрологические и технические характеристики

Таблица 1 -

и технические

Наименование характеристики	Значение
Номинальная вместимость, дм3	35600
1 секция, дм3	5900
2 секция, дм3	6900
3 секция, дм3	2950
4 секция, дм3	6000
5 секция, дм3	8700
6 секция, дм3	5150
Количество секций, шт.	6
Пределы допускаемой относительной погрешности определения вместимости, %	±0,4
Разность между номинальной и действительной вместимостью, %, не более	±1,5
Снаряженная масса, кг, не более	5700
Габаритные размеры, мм, не более
- длина	11450
- ширина	2500
- высота	3280
Температура окружающей среды при эксплуатации, °С	от - 40 до + 50

Знак утверждения типа

Наносится на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 2 - Комплектность средства измерений

№ п/п	Наименование	Обозначение	Количество
1	Полуприцеп-цистерна	Eurotank ET-39-6	1 шт.
2	Паспорт	-	1 экз.

Сведения о методиках (методах) измерений

Приведены в Паспорте «Полуприцеп-цистерна Eurotank ET-39-6», раздел 8.

Нормативные документы, устанавливающие требования к средствам измерения

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости».

Правообладатель

Eurotank OY, Финляндия

Адрес: Hiekkatie 10, 36220 Kangasala Finland

Изготовитель

Eurotank OY, Финляндия

Адрес: Hiekkatie 10, 36220 Kangasala Finland

Испытательный центр

Общество с ограниченной ответственностью фирма «Метролог» (ООО фирма «Метролог»)

Юридический адрес: 420029, Республика Татарстан, г. Казань, ул. 8 Марта, д. 13, оф. 33

Телефон/факс: +7(843) 513-30-75

E-mail: metrolog-kazan@mail.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312275.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «02» октября 2024 г. № 2309

Регистрационный № 93357-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Полуприцеп-цистерна ВАРЗ НПЦ2833А

Назначение средства измерений

Полуприцеп-цистерна ВАРЗ НПЦ2833А (далее - ППЦ) предназначена для измерения объема, а также для транспортирования и временного хранения нефтепродуктов.

Описание средства измерений

Принцип действия ППЦ основан на заполнении ее нефтепродуктом до уровня налива, соответствующего объему нефтепродукта. Слив нефтепродукта производится самотеком.

ППЦ состоит из сварной цистерны, имеющей в поперечном сечении эллиптическую форму, установленной на шасси. ППЦ состоит из четырех герметичных секций. Внутри секций имеются перегородки-волнорезы с отверстиями-лазами. ППЦ являются транспортной мерой полной вместимости.

Каждая секция ППЦ оборудована заливной горловиной цилиндрической формы. На внутренней стороне стенки горловин установлены указатели уровня налива.

Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:

• - съемную крышку горловины с заливным люком и дыхательным клапаном;

• - клапан донный;

• - кран шаровой;

• - рукава напорно-всасывающие.

На боковых сторонах и сзади ППЦ имеются надпись «ОГНЕОПАСНО», знак ограничения скорости и знаки обозначения транспортного средства, перевозящего опасный груз.

Общий вид полуприцепа-цистерны ВАРЗ НПЦ2833А зав. № Y89S32833E0A98017 и схема пломбировки представлены на рисунках 1-2.

Рисунок 1 - Общий вид полуприцеп-цистерны ВАРЗ НПЦ2833А

Рисунок 2 - Схема пломбировки от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки

Знак поверки наносится на свидетельство о поверке и заклепку, крепящую указатель уровня налива в виде оттиска поверительного клейма.

Заводской номер наносится на маркировочную табличку ударным способом, обеспечивающий идентификацию СИ, возможность прочтения и сохранность в процессе эксплуатации ППЦ. Маркировочные таблички установлены на передней части рамы ППЦ.

Метрологические и технические характеристики

Таблица 1 - Метрологические и технические характеристики

Наименование характеристики	Значение
Номинальная вместимость, дм3	30570
Вместимость 1 секции, дм3	7050
Вместимость 2 секции, дм3	6510
Вместимость 3 секции, дм3	10030
Вместимость 4 секции, дм3	6980
Количество секций, шт.	4
Пределы допускаемой относительной погрешности определения вместимости, %	±0,4
Разность между номинальной и действительной вместимостью, %, не более	±1,5

Наименование характеристики	Значение
Снаряженная масса, кг, не более	5150
Габаритные размеры, мм, не более - длина	10600
- ширина	2550
- высота	3300
Температура    окружающей    среды    при	от - 40 до + 45
эксплуатации,°С

Знак утверждения типа

Наносится на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 2 - Комплектность

№ п/п	Наименование	Обозначение	Количество
1	Полуприцеп-цистерна	ВАРЗ НПЦ2833А	1 шт.
2	Паспорт	-	1 экз.

Сведения о методиках (методах) измерений

Приведены в Паспорте «Полуприцеп-цистерна ВАРЗ НПЦ2833А», раздел 8.

Нормативные документы, устанавливающие требования к средствам измерения

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема в потоке, объема жидкости и вместимости при статических и объемного расходов жидкости».

Правообладатель

Открытое акционерное общество холдинговая (ОАО ХК «КРАЯН»), Украина

Адрес: 65017, г. Одесса, ул. Косовская, д. 2

Изготовитель

Открытое акционерное общество холдинговая

(ОАО ХК «КРАЯН»), Украина

Адрес: 65017, г. Одесса, ул. Косовская, д. 2

Испытательный центр

Общество с ограниченной ответственностью фирма «Метролог» (ООО фирма «Метролог»)

Юридический адрес: 420029, Республика Татарстан, г. Казань, ул. 8 Марта, д. 13, оф. 33

Телефон/факс: +7(843) 513-30-75

E-mail: metrolog-kazan@mail.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312275.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «02» октября 2024 г. № 2309

Регистрационный № 93358-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Автотопливозаправщик АТЗ 4389JY

Назначение средства измерений

Автотопливозаправщик АТЗ 4389JY (далее - АТЗ) предназначен для измерения объема нефтепродуктов, а также для транспортирования и временного хранения и механизированной заправки техники с измерением выдаваемого объёма топлива.

Описание средства измерений

Принцип действия АТЗ основан на заполнении ее нефтепродуктом до уровня налива, соответствующего объему нефтепродукта. Слив нефтепродукта производится при помощи насоса или самотеком.

АТЗ состоит из стальной сварной цистерны, имеющей в поперечном сечении эллиптическую форму, установленной на шасси. АТЗ состоит из двух герметичных секций. Внутри секций имеются перегородки-волнорезы с отверстиями-лазами. АТЗ являются транспортной мерой полной вместимости.

Каждая секция АТЗ оборудована заливной горловиной указателем уровня налива топлива. Указатели уровня налива установлены в полости цистерны.

Технологическое оборудование предназначено для нефтепродуктов и включает в себя:

Дыхательный клапан на каждый отсек Алюминиевые крышки горловин Шаровые краны Напорно-всасывающие рукава

2 огнетушителя

Пластиковые пеналы для рукавов и огнетушителей Раздаточный рукав.

боковых сторонах и сзади АТЗ имеются надпись «ОГНЕОПАСНО», знак ограничения скорости и знаки обозначения транспортного средства, перевозящего опасный груз.

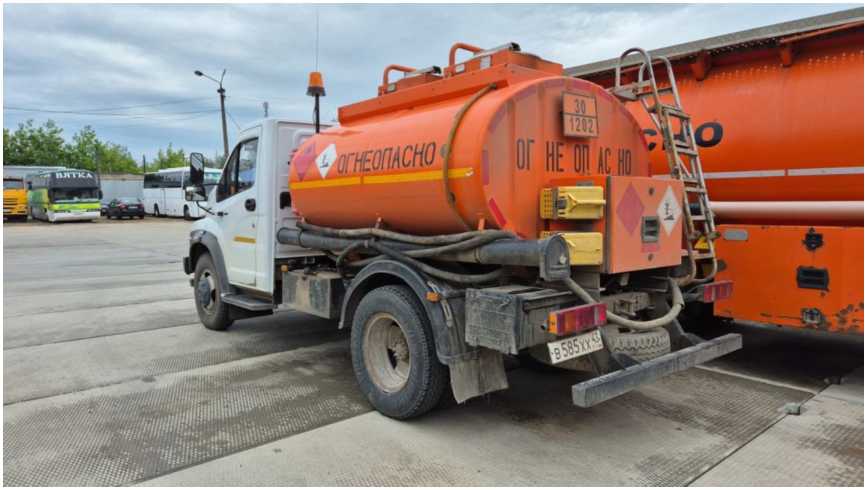

Общий вид автотопливозаправщика АТЗ 4389JY зав. № Z9G4389JYM0000719, и схема пломбировки представлены на рисунках 1-2.

Знак поверки наносится на свидетельство о поверке и заклепку, крепящую указатель уровня налива в виде оттиска поверительного клейма.

Заводской номер наносится на маркировочную табличку ударным способом, обеспечивающий идентификацию СИ, возможность прочтения и сохранность в процессе эксплуатации АТЗ. Маркировочные таблички установлены на передней части рамы АТЗ.

Метрологические и технические характеристики

Наименование характеристики	Значение
Габаритные размеры цистерны, мм, не более
- длина	4200
- ширина	2300
- высота	2000
Температура окружающей среды при эксплуатации, °С	от - 40 до + 40

Знак утверждения типа

Наносится на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 2 - Комплектность средства измерений

№ п/п	Наименование	Обозначение	Количество
1	Автотопливозаправщик	АТЗ 4389JY	1 шт.
2	Паспорт	-	1 экз.

Сведения о методиках (методах) измерений

Приведены в Паспорте «Автотопливозаправщик АТЗ 4389JY », раздел 8.

Нормативные документы, устанавливающие требования к средствам измерения

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Общество с ограниченной ответственностью «РусТрак» (ООО «РусТрак») ИНН 5257099304

Юридический адрес: 603002, г. Нижний Новгород, ул. Советская, д. 14

Изготовитель

Общество с ограниченной ответственностью «РусТрак» (ООО «РусТрак»)

ИНН 5257099304

Адрес: 603002, г. Нижний Новгород, ул. Советская, д. 14

Испытательный центр

Общество с ограниченной ответственностью фирма «Метролог» (ООО фирма «Метролог»)

Юридический адрес: 420029, Республика Татарстан, г. Казань, ул. 8 Марта, д. 13, оф. 33

Телефон/факс: +7(843) 513-30-75

E-mail: metrolog-kazan@mail.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312275.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «02» октября 2024 г. № 2309

Регистрационный № 93359-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Спутник

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Спутник (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную многоуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения.

АИИС КУЭ включают в себя следующие уровни.

Первый уровень - измерительно-информационные комплексы (ИИК), включающие измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), счетчики активной и реактивной электроэнергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

Второй уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ), включающий устройство сбора и передачи данных (УСПД), технические средства приема-передачи данных, каналы связи для обеспечения информационного взаимодействия между уровнями системы, коммутационное оборудование.

Третий уровень - информационно-вычислительный комплекс (ИВК), включающий сервер сбора и сервер баз данных (ЦСОД) Исполнительного аппарата (ИА), устройство синхронизации системного времени (УССВ ИВК), автоматизированные рабочие места (АРМ), расположенные в ЦСОД ИА и в филиалах ПАО «Россети» - МЭС, ПМЭС, каналообразующую аппаратуру, средства связи и приема-передачи данных.

АИИС КУЭ обеспечивает выполнение следующих функций:

- сбор информации о результатах измерений активной и реактивной электрической энергии;

- синхронизация времени компонентов АИИС КУЭ с помощью системы обеспечения единого времени (СОЕВ), соподчиненной национальной шкале координированного времени UTC(SU);

- хранение информации по заданным критериям;

- доступ к информации и ее передача в организации-участники оптового рынка электроэнергии и мощности (ОРЭМ).

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по кабельным линиям связи поступают на входы счетчика электроэнергии, где производится измерение мгновенных и средних значений активной и реактивной мощности. На основании средних значений мощности измеряются приращения электроэнергии за интервал времени 30 мин.

УСПД автоматически проводит сбор результатов измерений и состояния средств измерений со счетчиков электрической энергии (один раз в 30 минут) по линиям связи.

Сервер сбора ИВК АИИС КУЭ единой национальной (общероссийской) электрической сети (далее по тексту - ЕНЭС) автоматически опрашивает УСПД. Опрос УСПД выполняется с помощью выделенного канала (основной канал связи), присоединенного к единой цифровой сети связи электроэнергетики (ЕЦССЭ). При отказе основного канала связи опрос УСПД выполняется по резервному каналу связи.

По окончании опроса сервер сбора автоматически производит обработку измерительной информации (умножение на коэффициенты трансформации) и передает полученные данные в сервер баз данных ИВК. В сервере баз данных ИВК информация о результатах измерений приращений потребленной электрической энергии автоматически формируется в архивы и сохраняется на глубину не менее 3,5 лет по каждому параметру.

Один раз в сутки оператор ИВК АИИС КУЭ ЕНЭС формирует файл отчета с результатами измерений, в формате XML и передает его в ПАК АО «АТС» и в АО «СО ЕЭС» и смежным субъектам ОРЭМ посредством электронной почты с использованием электронноцифровой подписи.

Каналы связи не вносят дополнительных погрешностей в измеренные значения энергии и мощности, которые передаются от счетчиков в ИВК, поскольку используется цифровой метод передачи данных.

СОЕВ функционирует на всех уровнях АИИС КУЭ. УССВ ИВК, принимающее сигналы спутниковых навигационных систем, обеспечивает автоматическую непрерывную синхронизацию времени в ИВК с национальной шкалой координированного времени UTC(SU).

ИВК выполняет функцию источника точного времени для ИВКЭ. Коррекция часов УСПД проводится при расхождении времени в УСПД и времени национальной шкалы координированного времени UTC(SU) более чем на 2 с. Интервал проверки текущего времени в УСПД выполняется с периодичностью не менее одного раза в 60 мин.

В процессе сбора информации со счетчиков с периодичностью один раз в 30 минут УСПД автоматически выполняет проверку текущего времени в счетчиках электрической энергии, и, в случае расхождения более чем на 2 с, автоматически выполняет синхронизацию текущего времени в счетчиках электрической энергии.

Нанесение знака поверки на конструкцию средства измерений не предусмотрено.

Нанесение заводского номера на конструкцию средства измерений не предусмотрено. АИИС КУЭ присвоен заводской номер П2200178-АЭ24-СКУ. Заводской номер указывается в формуляре на АИИС КУЭ типографским способом. Место, способ и форма нанесения заводских номеров измерительных компонентов, входящих в состав измерительных каналов (ИК) АИИС КУЭ, приведены в формуляре на АИИС КУЭ.

Программное обеспечение

В АИИС КУЭ используется специализированное программное обеспечение автоматизированной информационно-измерительной системы коммерческого учета электроэнергии ЕНЭС (Метроскоп) (далее по тексту - СПО АИИС КУЭ ЕНЭС (Метроскоп)). СПО АИИС КУЭ ЕНЭС (Метроскоп) используется при учете обеспечивает обработку, организацию учета и хранения а также их отображение, распечатку с помощью принтера предусмотренных регламентом оптового рынка электроэнергии.

СПО АИИС КУЭ ЕНЭС (Метроскоп) не оказывает влияния на метрологические характеристики АИИС КУЭ.

Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.

Метрологически значимой частью СПО АИИС КУЭ ЕНЭС (Метроскоп) являются файлы DataServer.exe, DataServer_USPD.exe.

Идентификационные данные СПО АИИС КУЭ ЕНЭС (Метроскоп), установленного в ИВК, указаны в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	СПО АИИС КУЭ ЕНЭС (Метроскоп)
Номер версии (идентификационный номер) ПО	не ниже 1.0.0.4
Цифровой идентификатор ПО	26B5C91CC43C05945AF7A39C9EBFD218
Другие идентификационные данные (если имеются)	DataServer.exe, DataServer_USPD.exe

Метрологические и технические характеристики

Состав измерительных каналов АИИС КУЭ, метрологические и основные технические характеристики приведены в таблицах 2, 3, 4.

Таблица 2 - Состав измерительных каналов АИИС КУЭ

№ ИК	Наименование ИК	Состав измерительных каналов АИИС КУЭ
		Трансформатор тока	Трансформатор напряжения	Счетчик электрической энергии	С и	и Si О а и Н
1	КЛ 110 кВ Спутник - Яндекс Калуга №1	ТОГФ кл.т. 0,2S Ктт = 500/1 рег. № 82676-21	DDB 123 кл.т. 0,2 Ктн = (11ОООО/^3)/(1О0/^3) рег. № 23744-02	СТЭМ-300 кл.т. 0,2S/0,5 рег. № 71771-18	о Н <о Ш <м <м <о Г<-1 о Он	<м гА (4-1 о c^ ffl и I-,' о
2	КЛ 110 кВ Спутник -Яндекс Калуга №2	ТОГФ кл.т. 0,2S Ктт = 500/1 рег. № 82676-21	DDB 123 кл.т. О,2 Ктн = (11ОООО/^3)/(1ОО/^3) рег. № 23744-02	СТЭМ-300 кл.т. 0,2S/0,5 рег. № 71771-18

Пр имечания

• 1 Допускается замена измерительных трансформаторов, счетчиков, УСПД, УССВ на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что владелец АИИС КУЭ не претендует на улучшение указанных в таблице 3 метрологических характеристик. Замена оформляется техническим актом в установленном владельцем порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

• 2 Виды измеряемой электроэнергии для всех ИК, перечисленных в таблице 2, -активная, реактивная.

Таблица 4 - Основные технические характеристики

Наименование характеристики	Значение
Нормальные условия:
параметры сети:
- напряжение, % от Uном	от 99 до 101
- ток, % от Iном	от 1 до 120
- коэффициент мощности	0,87
- частота, Гц	от 49,85 до 50,15
температура окружающей среды, °C:
- для счетчиков электроэнергии
Рабочие условия:
параметры сети:
- напряжение, % от Uном	от 90 до 110
- ток, % от Iном	от 1 до 120
- коэффициент мощности, не менее	0,5
- частота, Гц	от 49,6 до 50,4
диапазон рабочих температур окружающей среды, °C:
- для ТТ и ТН	от -45 до +40
- для счетчиков	от +10 до +30
- для УСПД	от +10 до +30
- для сервера, УССВ	от +18 до +24
Надежность применяемых в АИИС КУЭ компонентов:
счетчики электроэнергии СТЭМ-300:
- средняя наработка на отказ, ч	220000
- среднее время восстановления работоспособности, ч	72
УСПД RTU-325Т:
- средняя наработка до отказа, ч, не менее	55000
комплекс измерительно-вычислительный СТВ-01:
- средняя наработка на отказ, ч, не менее	10000
Глубина хранения информации
счетчики электроэнергии:
- тридцатиминутный профиль нагрузки в двух направлениях, сут,
не менее	45
УСПД:
- суточные данные о тридцатиминутных приращениях
электроэнергии по каждому каналу и электроэнергии,
потребленной за месяц, сут, не менее	45
при отключенном питании, лет, не менее	3
ИВК:
- результаты измерений, состояние объектов и средств измерений,
лет, не менее	3,5

Надежность системных решений:

• - резервирование питания УСПД с помощью источника бесперебойного питания и устройства АВР;

• - резервирование каналов связи: информация о результатах измерений может передаваться с помощью электронной почты и сотовой связи;

• - в журналах событий счетчиков и УСПД фиксируются факты:

• - параметрирования;

• - пропадания напряжения;

• - коррекция шкалы времени.

Защищенность применяемых компонентов:

• - наличие механической защиты от несанкционированного доступа и пломбирование:

• - счетчиков электроэнергии;

• - промежуточных клеммников вторичных цепей напряжения;

• - испытательной коробки;

• - УСПД.

• - наличие защиты на программном уровне:

• - пароль на счетчиках электроэнергии;

• - пароль на УСПД;

• - пароли на сервере, предусматривающие разграничение прав доступа к измерительным данным для различных групп пользователей.

Возможность коррекции шкалы времени в:

• - счетчиках электроэнергии (функция автоматизирована);

• - УСПД (функция автоматизирована).

Знак утверждения типа

наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом. Нанесение знака утверждения типа на средство измерений не предусмотрено.

Комплектность средства измерений

Комплектность АИИС КУЭ приведена в таблице 5.

Таблица 5 - Комплектность

Наименование	Обозначение	Количество
Трансформатор тока	ТОГФ	6 шт.
Трансформатор напряжения	DDB 123	6 шт.
Счетчик электрической энергии многофункциональный	СТЭМ-300	2 шт.
Устройство сбора и передачи данных	RTU-325T	1 шт.
Комплекс измерительно-вычислительный	СТВ-01	1 шт.
Формуляр	П2200178-АЭ24-СКУ. ФО	1 экз.

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Спутник». Методика измерений аттестована ФБУ «Ростест-Москва», уникальный номер записи в реестре аккредитованных лиц № RA.RU.311703.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.

Правообладатель

Публичное акционерное общество «Федеральная сетевая компания - Россети» (ПАО «Россети»)

ИНН 4716016979

Юридический адрес: 121353, г. Москва, вн.тер.г. муниципальный округ Можайский, ул. Беловежская, д. 4

Телефон: +7 (800) 200-18-81

Факс: +7 (495) 664-81-33

E-mail: info@rosseti.ru

Web-сайт: www.rosseti.ru

Изготовитель

Публичное акционерное общество «Федеральная сетевая компания - Россети» (ПАО «Россети»)

ИНН 4716016979

Адрес: 121353, г. Москва, вн.тер.г. муниципальный округ Можайский, ул. Беловежская, д. 4

Телефон: +7 (800) 200-18-81

Факс: +7 (495) 664-81-33

E-mail: info@rosseti.ru

Web-сайт: www.rosseti.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Телефон: +7 (495) 544-00-00

Факс: +7 (499) 124-99-96

E-mail: info@rostest.ru

Web-сайт: www.rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310639.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «02» октября 2024 г. № 2309

Регистрационный № 93360-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Звезда

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Звезда (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную многоуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения.

АИИС КУЭ включают в себя следующие уровни.

Первый уровень - измерительно-информационные комплексы (ИИК), включающие измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), счетчики активной и реактивной электроэнергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

Второй уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ), включающий устройство сбора и передачи данных (УСПД), технические средства приема-передачи данных, каналы связи для обеспечения информационного взаимодействия между уровнями системы, коммутационное оборудование.

Третий уровень - информационно-вычислительный комплекс (ИВК), включающий сервер сбора и сервер баз данных (ЦСОД) Исполнительного аппарата (ИА), устройство синхронизации системного времени (УССВ ИВК), автоматизированные рабочие места (АРМ), расположенные в ЦСОД ИА и в филиалах ПАО «Россети» - МЭС, ПМЭС, каналообразующую аппаратуру, средства связи и приема-передачи данных.

АИИС КУЭ обеспечивает выполнение следующих функций:

- сбор информации о результатах измерений активной и реактивной электрической энергии;

- синхронизация времени компонентов АИИС КУЭ с помощью системы обеспечения единого времени (СОЕВ), соподчиненной национальной шкале координированного времени UTC(SU);

- хранение информации по заданным критериям;

- доступ к информации и ее передача в организации-участники оптового рынка электроэнергии и мощности (ОРЭМ).

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по кабельным линиям связи поступают на входы счетчика электроэнергии, где производится измерение мгновенных и средних значений активной и реактивной мощности. На основании средних значений мощности измеряются приращения электроэнергии за интервал времени 30 мин.

УСПД автоматически проводит сбор результатов измерений и состояния средств измерений со счетчиков электрической энергии (один раз в 30 минут) по линиям связи.

Сервер сбора ИВК АИИС КУЭ единой национальной (общероссийской) электрической сети (далее по тексту - ЕНЭС) автоматически опрашивает УСПД. Опрос УСПД выполняется с помощью выделенного канала (основной канал связи), присоединенного к единой цифровой сети связи электроэнергетики (ЕЦССЭ). При отказе основного канала связи опрос УСПД выполняется по резервному каналу связи.

По окончании опроса сервер сбора автоматически производит обработку измерительной информации (умножение на коэффициенты трансформации) и передает полученные данные в сервер баз данных ИВК. В сервере баз данных ИВК информация о результатах измерений приращений потребленной электрической энергии автоматически формируется в архивы и сохраняется на глубину не менее 3,5 лет по каждому параметру.

Один раз в сутки оператор ИВК АИИС КУЭ ЕНЭС формирует файл отчета с результатами измерений, в формате XML и передает его в ПАК АО «АТС» и в АО «СО ЕЭС» и смежным субъектам ОРЭМ посредством электронной почты с использованием электронноцифровой подписи.

Каналы связи не вносят дополнительных погрешностей в измеренные значения энергии и мощности, которые передаются от счетчиков в ИВК, поскольку используется цифровой метод передачи данных.

СОЕВ функционирует на всех уровнях АИИС КУЭ. УССВ ИВК, принимающее сигналы спутниковых навигационных систем, обеспечивает автоматическую непрерывную синхронизацию времени в ИВК с национальной шкалой координированного времени UTC(SU).

ИВК выполняет функцию источника точного времени для ИВКЭ. Коррекция часов УСПД проводится при расхождении времени в УСПД и времени национальной шкалы координированного времени UTC(SU) более чем на 2 с. Интервал проверки текущего времени в УСПД выполняется с периодичностью не менее одного раза в 60 мин.

В процессе сбора информации со счетчиков с периодичностью один раз в 30 минут УСПД автоматически выполняет проверку текущего времени в счетчиках электрической энергии, и, в случае расхождения более чем на 2 с, автоматически выполняет синхронизацию текущего времени в счетчиках электрической энергии.

Нанесение знака поверки на конструкцию средства измерений не предусмотрено.

Нанесение заводского номера на конструкцию средства измерений не предусмотрено. АИИС КУЭ присвоен заводской номер АПБЭ.411711.141.01. Заводской номер указывается в формуляре на АИИС КУЭ типографским способом. Место, способ и форма нанесения заводских номеров измерительных компонентов, входящих в состав измерительных каналов (ИК) АИИС КУЭ, приведены в формуляре на АИИС КУЭ.

Программное обеспечение

В АИИС КУЭ используется специализированное программное обеспечение автоматизированной информационно-измерительной системы коммерческого учета электроэнергии ЕНЭС (Метроскоп) (далее по тексту - СПО АИИС КУЭ ЕНЭС (Метроскоп)). СПО АИИС КУЭ ЕНЭС (Метроскоп) используется при учете обеспечивает обработку, организацию учета и хранения а также их отображение, распечатку с помощью принтера предусмотренных регламентом оптового рынка электроэнергии.

СПО АИИС КУЭ ЕНЭС (Метроскоп) не оказывает влияния на метрологические характеристики АИИС КУЭ.

Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.

Метрологически значимой частью СПО АИИС КУЭ ЕНЭС (Метроскоп) являются файлы DataServer.exe, DataServer_USPD.exe.

Идентификационные данные СПО АИИС КУЭ ЕНЭС (Метроскоп), установленного в ИВК, указаны в таблице 1.

Таблица 1 -

обеспечения

данные

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	СПО АИИС КУЭ ЕНЭС (Метроскоп)
Номер версии (идентификационный номер) ПО	не ниже 1.0.0.4
Цифровой идентификатор ПО	26B5C91CC43C05945AF7A39C9EBFD218
Другие идентификационные данные (если имеются)	DataServer.exe, DataServer USPD.exe

Метрологические и технические характеристики

Состав измерительных каналов АИИС КУЭ, метрологические и основные технические характеристики приведены в таблицах 2, 3, 4.

Таблица 2 - Состав

каналов АИИС КУЭ

№ ИК	Наименование ИК	Состав измерительных каналов АИИС КУЭ
		Трансформатор тока	Трансформатор напряжения	Счетчик электрической энергии	С и	W Si О Й и Н
1	ВЛ 110 кВ Звезда -Одом I цепь	ТВГ-УЭТМ® кл.т. 0,2S Ктт = 600/5 рег. № 52619-13	НКФ-110-57 У1 кл.т. 0,5 Ктн = (11ОООО/^3)/(1О0/^3) рег. № 80015-20	СТЭМ-300 кл.т. 0,2S/0,5 рег. № 71771-18	<с о W О fe Н	<м гА о c^ ffl и о
2	ВЛ 110 кВ Звезда -Одом II цепь	ТВГ-УЭТМ® кл.т. 0,2S Ктт = 600/5 рег. № 52619-13	НКФ-110-57 У1 кл.т. О,5 Ктн = (11ОООО/^3)/(1ОО/^3) рег. № 8ОО15-20	СТЭМ-300 кл.т. 0,2S/0,5 рег. № 71771-18

Пр имечания

1 Допускается замена измерительных трансформаторов, счетчиков, УСПД, УССВ на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что владелец АИИС КУЭ не претендует на улучшение указанных в таблице 3 метрологических характеристик. Замена оформляется техническим актом в установленном владельцем порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

2 Виды измеряемой электроэнергии для всех ИК, перечисленных в таблице 2, -активная, реактивная.

Таблица 4 - Основные технические

Наименование характеристики	Значение
Нормальные условия: параметры сети: - напряжение, % от Uном	от 99 до 101
- ток, % от Iном	от 1 до 120
- коэффициент мощности	0,87
- частота, Гц	от 49,85 до 50,15
температура окружающей среды, °C: - для счетчиков	от +21 до +25
Рабочие условия: параметры сети: - напряжение, % от Uном	от 90 до 110
- ток, % от Iном	от 1 до 120
- коэффициент мощности, не менее	0,5
- частота, Гц	от 49,6 до 50,4
диапазон рабочих температур окружающей среды, °C: - для ТТ и ТН	от -45 до +40
- для счетчиков	от +10 до +30
- для УСПД	от +10 до +30
- для сервера, УССВ	от +18 до +24
Надежность применяемых в АИИС КУЭ компонентов: счетчики электроэнергии СТЭМ-300: - средняя наработка на отказ, ч	220000
- среднее время восстановления работоспособности, ч	72
УСПД TOPAZ IEC DAS: - средняя наработка на отказ, ч, не менее	140000
комплекс измерительно-вычислительный СТВ-01: - средняя наработка на отказ, ч, не менее	10000
Глубина хранения информации счетчики электроэнергии: - тридцатиминутный профиль нагрузки в двух направлениях, сут, не менее	45
УСПД: - суточные данные о тридцатиминутных приращениях электроэнергии по каждому каналу и электроэнергии, потребленной за месяц, сут, не менее	45
при отключенном питании, лет, не менее	3
ИВК: - результаты измерений, состояние объектов и средств измерений, лет, не менее	3,5

Надежность системных решений:

• - резервирование питания УСПД с помощью источника бесперебойного питания и устройства АВР;

• - резервирование каналов связи: информация о результатах измерений может передаваться с помощью электронной почты и сотовой связи;

• - в журналах событий счетчиков и УСПД фиксируются факты:

• - параметрирования;

• - пропадания напряжения;

• - коррекция шкалы времени.

Защищенность применяемых компонентов:

• - наличие механической защиты от несанкционированного доступа и пломбирование:

• - счетчиков электроэнергии;

• - промежуточных клеммников вторичных цепей напряжения;

• - испытательной коробки;

• - УСПД.

• - наличие защиты на программном уровне:

• - пароль на счетчиках электроэнергии;

• - пароль на УСПД;

• - пароли на сервере, предусматривающие разграничение прав доступа к измерительным данным для различных групп пользователей.

Возможность коррекции шкалы времени в:

• - счетчиках электроэнергии (функция автоматизирована);

• - УСПД (функция автоматизирована).

Знак утверждения типа

наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом. Нанесение знака утверждения типа на средство измерений не предусмотрено.

Комплектность средства измерений

Комплектность АИИС КУЭ приведена в таблице 5.

Таблица 5 - Комплектность средства измерений

Наименование	Обозначение	Количество
Трансформатор тока	ТВГ-УЭТМ®	6 шт.
Трансформатор напряжения	НКФ-110-57 У1	6 шт.
Счетчик электрической энергии многофункциональный	СТЭМ-300	2 шт.
Устройство сбора и передачи данных	TOPAZ IEC DAS	1 шт.
Комплекс измерительно-вычислительный	СТВ-01	1 шт.
Формуляр	АПБЭ.411711.141.01.ФО	1 экз.

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Звезда». Методика измерений аттестована ФБУ «Ростест-Москва», уникальный номер записи в реестре аккредитованных лиц № RA.RU.311703.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.

Правообладатель

Публичное акционерное общество «Федеральная сетевая компания - Россети» (ПАО «Россети»)

ИНН 4716016979

Юридический адрес: 121353, г. Москва, вн.тер.г. муниципальный округ Можайский, ул. Беловежская, д. 4

Телефон: +7 (800) 200-18-81

Факс: +7 (495) 664-81-33

E-mail: info@rosseti.ru

Web-сайт: www.rosseti.ru

Изготовитель

Публичное акционерное общество «Федеральная сетевая компания - Россети» (ПАО «Россети»)

ИНН 4716016979

Адрес: 121353, г. Москва, вн.тер.г. муниципальный округ Можайский, ул. Беловежская, д. 4

Телефон: +7 (800) 200-18-81

Факс: +7 (495) 664-81-33

E-mail: info@rosseti.ru

Web-сайт: www.rosseti.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Телефон: +7 (495) 544-00-00

Факс: +7 (499) 124-99-96

E-mail: info@rostest.ru

Web-сайт: www.rostest.ru

Уникальный номер записи - в реестре аккредитованных лиц № RA.RU.310639.

---
