ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Измерители влажности ВИМС-2 (модификации ВИМС-2.11, ВИМС-2.12,

ВИМС-2.21)

Измерители влажности ВИМС-2 (модификации ВИМС-2.11, ВИМС-2.12, ВИМС-2.21) (далее - влагомеры), предназначены для измерений массового отношения влаги (влажности) твердых и сыпучих строительных материалов.

Измерители влажности ВИМС-2 модификации ВИМС-2.11 предназначены для измерений влажности древесины (пиломатериалов, деталей и изделий из химически необработанной древесины).

Измерители влажности ВИМС-2 модификации ВИМС-2.12, ВИМС-2.21 предназначены для измерений влажности твердых и сыпучих строительных материалов (легких, ячеистых и тяжелых бетонов, кирпича силикатного и керамического, песка строительного, отсева каменной пыли), древесины (пиломатериалов, деталей и изделий из химически необработанной древесины).

Влагомеры могут быть использованы для измерений влажности широкой номенклатуры твердых и сыпучих строительных материалов при их дополнительной градуировке, разработке и аттестации методики выполнения измерений (МВИ).

Принцип действия влагомеров основан на диэлектрическом методе измерения влажности, а именно — на корреляционной зависимости диэлектрической проницаемости материала от содержания в нём влаги при положительных температурах.

При взаимодействии с измеряемым материалом емкостной преобразователь вырабатывает сигнал, пропорциональный диэлектрической проницаемости, который регистрируется измерительным блоком и преобразуется в значение влажности. Результаты измерений выводятся на дисплей влагомеров.

Конструктивно влагомеры состоят из измерительного блока, имеющего на лицевой панели 12-ти клавишную клавиатуру и графический дисплей, в верхней торцевой части корпуса установлен разъем для подключения преобразователя (датчика), слева от него установлен разъем USB для связи с компьютером.

В зависимости от используемых емкостных преобразователей и назначения влагомерывыпускаются в трёх различных модификациях:

Модификация «ВИМС-2.11» комплектуется встроенным в измерительный блок емкостным преобразователем;

Модификация «ВИМС-2.12» комплектуется встроенным в измерительный блок ёмкостным преобразователем, а также зондовым емкостным преобразователем;

Модификация «ВИМС-2.21» комплектуется объёмно-планарным и зондовым емкостными преобразователями.

Место пломбирования и клеймения приборов от несанкционированного доступа для модификаций ВИМС-2.11, ВИМС-2.12 расположено в батарейном отсеке электронного блока на винте крепления корпуса, для модификации ВИМС-2.21 на винте крепления задней панели электронного блока. Место пломбирования одновременно является местом нанесения оттиска клейма при поверке.

Заводской номер в виде буквенно-цифрового обозначения наносится на информационную табличку измерительного блока методом наклейки или лазерной печати. места пломбирования представлены на

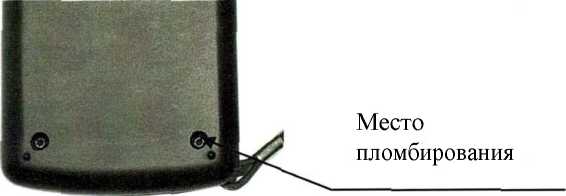

Рисунок 1 - Место пломбирования и клеймения влагомеров модификаций ВИМС-2.11, ВИМС-2. 12

Рисунок 2 - Место пломбирования и клеймения влагомеров модификации

ВИМС-2.21

место нанесения заводского номера

Рисунок 3 - Общий вид прибора модификации ВИМС-2.11 и место нанесения заводского номера

место нанесения заводского номера

Рисунок 4 - Общий вид прибора модификации ВИМС-2.12 и место нанесения заводского номера

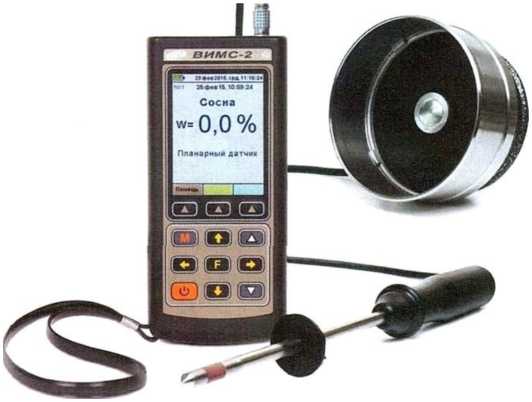

Рисунок 5 - Общий вид прибора модификации ВИМС-2.21

Программное обеспечение

Программное обеспечение реализовано на микросхеме Flash-микроконтроллера с защитой от считывания и перезаписи: тип микроконтроллера АТ91SАМ7S256 фирмы "Atmel" (CIIIA) или аналог.

Управляющая программа микроконтроллера реализует алгоритм:

- измерение частоты сигнала датчика с последующим пересчетом в значение влажности материала.

Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений - «средний» по Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 -

данные ПО

• 4 Время единичного измерения, с, не более

• 5 Потребляемый ток, мА, не более

• 6 Напряжение питания, В

• 7 Габаритные размеры, мм, не более:

- измерительного блока

- измерительного блока со встроенным емкостным преобразователем

- объемно-планарного емкостного преобразователя

- зондового емкостного преобразователя

• 8 Масса, кг, не более

• - измерительного блока

• - измерительного блока со встроенным емкостным преобразователем

• - объемно-планарного емкостного преобразователя

• - зондового емкостного преобразователя

• 9 Средняя наработка на отказ, ч, не менее

• 10 Средний срок службы, лет, не менее

Условия эксплуатации:

• - температура окружающего воздуха, °С

• - относительная влажность воздуха, %

  60

  40

  3,7 ± 0,5

  151x77x31

  151x77x31 0105x65 025x265

  0,23

  0,23

  0,39

  0,12

  20000

  10

  от 5 до 40

  от 30 до 90

Знак утверждения типа

наносится на лицевую панель влагомера и печатается в верхней правой части титульного листа руководства по эксплуатации.

Комплектность средства измерений

* Поставляется по заказу

Описание методики измерений содержится в руководствах по эксплуатации НКИП.408511.100 РЭ, НКИП.408512.100 РЭ, НКИП.408513.100 РЭ.

ГОСТ Р 8.681-2009 ГСИ. Государственная поверочная схема для средств измерений содержания влаги в твердых веществах и материалах;

ТУ 4215-005-7453096769-04 «Измерители влажности ВИМС-2. Технические условия».

ООО НПП «Интерприбор»

Адрес предприятия: 454126, Челябинск, уж. Тернопольская, 6 тел/факс (351) 729-88-85; 211-54-30(-31)

E-mail: info@interpribor.ru

Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (УНИИМ - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 620075, Свердловская обл., г. Екатеринбург, ул. Красноармейская, д. 4 Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311373.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «07» октября 2024 г. № 2337

Регистрационный № 59110-14

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Установки измерения выгорания ядерного топлива тепловыделяющих сборок МКС-03 РБМК в ХОЯТ АЭС с РБМК

Установки измерения выгорания ядерного топлива отработавших тепловыделяющих сборок МКС-03 РБМК в ХОЯТ АЭС с РБМК (далее - установки) предназначены для измерений выгорания, изотопного состава и остаточного тепловыделения ядерного топлива отработавших тепловыделяющих сборок (ОТВС) реакторов типа РБМК, размещенных в ХОЯТ АЭС с РБМК.

Функционально установка состоит из нескольких каналов регистрации излучений.

Каркас вместе с размещенными на нем блоками детектирования нейтронного излучения (БДН) образуют рабочий блок установки детекторов (БДР). БДР содержит 12 БДН - 6 пар по высоте топливной части ОТВС. БДН расположены под углом 180^о относительно друг друга. Основание вместе с размещенными на нем блоками детектирования гамма-излучения спектрометрическими (БДС) и дозиметрическими (БДД) образуют градуировочный блок установки детекторов (БДГ). БДГ содержит 3 БДД и 3 БДС. Блоки детектирования каждого типа находятся под углом 120^о относительно друг друга.

БДН в совокупности с электронным оборудованием блока вторичной аппаратуры (БВА) и блока управления и обработки данных (БУ) образует канал регистрации нейтронного излучения.

БДС в совокупности с электронным оборудованием БВА и БУ образует канал регистрации гамма-излучения спектрометрический.

БДД в совокупности с электронным оборудованием БВА и БУ образует канал регистрации гамма-излучения дозиметрический.

Каналы регистрации нейтронного излучения предназначены для измерений скорости счета импульсов, пропорциональных плотности потока тепловых нейтронов от ОТВС. На основе измеренных значений скорости счета импульсов вычисляется выгорание в диапазоне 10-40 МВт-сут/кг.

Каналы регистрации гамма-излучения спектрометрические предназначены для измерений энергетических спектров гамма-излучения от ОТВС, на основе которых вычисляется выгорание по соотношению активностей радиоизотопов ¹³⁴Cs и ¹³⁷Cs в ОТВС в диапазоне 25-40 МВт-сут/кг. Время от момента извлечения ОТВС из реактора до момента измерения выгорания (время выдержки ОТВС) должно быть от 2 до 4 лет.

Каналы регистрации гамма-излучения дозиметрические предназначены для измерений мощности поглощенной дозы гамма-излучения вблизи ОТВС. На основе измеренной мощности поглощенной дозы гамма-излучения вычисляется выгорание ОТВС в диапазоне 5-10 МВт-сут/кг.

В каналах регистрации нейтронного излучения используются импульсные камеры деления типа КНК-15-1 с компенсацией фона гамма-излучения. Блок детектирования нейтронного излучения работоспособен при мощности поглощенной дозы гамма-излучения до 10³ Гр/ч.

В каналах регистрации гамма-излучения спектрометрических используются CdZnTe-детекторы. Блок детектирования гамма-излучения спектрометрический размещен в свинцовой защите для уменьшения дозовой нагрузки от гамма-излучения на датчик и предусилитель. Блок детектирования гамма-излучения в свинцовом коллиматоре работает при мощности поглощенной дозы гамма-излучения до 10² Гр/ч.

В каналах регистрации гамма-излучения дозиметрических используется алмазный детектор типа ПДПС для измерений мощности поглощенной дозы. Блок детектирования размещен в свинцовой защите со щелевым коллиматором, обеспечивающим «просмотр» ОТВС.

Каркас БДР представляет собой разрезной пенал, по высоте которого размещаются площадки для размещения БДН. Каркас закреплен на балках щелевого перекрытия вдоль каньона. В верхней части каркаса располагается устройство для исключения перемещения пенала с ОТВС в горизонтальной плоскости при проведении измерений. На каркасе выше уровня воды размещены разъемы для соединения БДН через кабельные линии связи с БВА.

Основание БДГ представляет собой разрезную конструкцию для установки пенала с ОТВС при проведении измерений. На основании размещены БДС и БДД в свинцовых защитах с коллиматорами. В верхней части каркаса располагается устройство для исключения перемещения пенала с ОТВС в горизонтальной плоскости при проведении измерений.

Основание устанавливается на балках щелевого перекрытия в месте перегрузки пенала с ОТВС по оси защитной камеры тележки перегрузочной тросовой на рельсовом пути устройства для пеналов. Конструктив основания снабжен траверсой для перемещения БДГ на место измерения и после измерения в место хранения.

На основании размещены разъемы для соединения блоков детектирования через кабельные линии связи с БВА.

БВА представляет собой металлический шкаф, внутри которого располагаются три крейта «Евромеханика» со вторичной электронной аппаратурой. БВА располагается на плитном настиле БВ ХОЯТ. Соединение блоков детектирования нейтронного и гамма-излучения, расположенных на блоке установки детекторов, с вторичной электронной кабельном обработки

Основание

Блок детектирования гамма-излучения дозиметрический

Рисунок 1- Внешний вид блока установки детекторов градуировочного

Место нанесения знака поверки Блок детектирования гамма-излучения спектрометрический

Каркас

Блок детектирования нейтронного излучения

Рисунок 2- Внешний вид блока установки детекторов рабочего

Шкаф для размещения электронных блоков

Блок вторичной аппаратуры

Место нанесения знака утверждения типа и заводского номера

Замок шкафа, защитная наклейка

Пломба на корпусе персонального компьютера

Блок управления и обработки данных

Замок на лицевой панели персонального компьютера

Рисунок 3- Внешний вид модуля электронного

Знак поверки наносится непосредственно на блоки детектирования. Заводской номер наносится типографским способом на прямоугольную фирменную пластинку, размещаемую на левой боковой стенке модуля электронного. Формат нанесения заводского номера буквенноцифровой.

Программное обеспечение (ПО) «FLAME-RBMK-03» установки состоит из следующих функциональных блоков:

• -   Flame-rbmk.exe- основного исполняемого модуля;

• -   AsTract.dU - модуля управления блоками детектирования нейтронного и гамма-излучения, аналого-цифровыми преобразователями АЦП-1к-В8 и счетчиками-интенсиметрами СЧМ-32;

• -   DirectUse.dll - модуля для обеспечения интерфейса с пользователем и связи с модулем AsTract и другими блоками установки;

• - done.mdb - базы данных.

ПО «FLAME-RBMK» обеспечивает:

• - градуировку и проверку каналов регистрации нейтронного и гамма-излучения установок;

• - измерения скорости счета импульсов блоков детектирования нейтронного излучения, мощности дозы и энергетических спектров гамма-излучения;

• - вычисление выгорания ОТВС.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» по Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения». Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.

Таблица 2 - Метрологические характеристики

Продолжение таблицы 2

Таблица 3 - Основные технические характеристики

Продолжение таблицы 3

Таблица 4 - Показатели надежности

Знак утверждения типа наносится на титульный лист руководства по эксплуатации НПОК.051.00.00.000РЭ типографским способом.

Таблица 5 - Комплект поставки

изложены в разделе 2 «Использование по назначению» документа НПОК.051.00.00.000 РЭ «Установка измерения выгорания ядерного топлива отработавших тепловыделяющих сборок МКС-03 РБМК в ХОЯТ АЭС с РБМК. Руководство по эксплуатации».

ГОСТ 12.2.007.0-75. ССБТ. Изделия электротехнические. Общие требования безопасности;

ГОСТ 27451-87. Средства измерений ионизирующих излучений. Общие технические условия;

НП 061-05. Правила безопасности при хранении и транспортировании ядерного топлива на объектах использования атомной энергии;

НП 001-97. Общие положения обеспечения безопасности атомных станций (ОПБ-88/97);

РД 50-691-89. Поглощенные дозы фотонного (1-50 МэВ) и электронного (5-50 МэВ) излучений в лучевой терапии. Методы определения;

НРБ-99/2009. Нормы радиационной безопасности;

ОСПОРБ-99/2010. Основные санитарные правила обеспечения радиационной безопасности;

ПТЭ. Правила технической эксплуатации электроустановок потребителей;

ПТБ. Правила техники безопасности при эксплуатации электроустановок потребителей;

Установка измерения выгорания ядерного топлива отработавших тепловыделяющих сборок МКС-03 РБМК в ХОЯТ АЭС с РБМК. Технические условия. НПОК.051.00.00.000ТУ.

Акционерное общество Научно-производственное объединение «КВАНТ» (АО НПО «КВАНТ»)

ИНН 402508318

Юридический адрес: 249035, Калужская обл., г. Обнинск, пр-кт Ленина, д. 121, оф.707

Тел. (48439) 62771

E-mail: nppkvant@mail.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Юридический адрес: 141570, Московская обл., Солнечногорский р-н, гп. Менделеево, Главный лабораторный корпус

Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево

Тел./факс: (495) 526-63-00

E-mail: office@vniiftri.ru

Уникальный номер записи в реестре аккредитованных лиц № 30002-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «07» октября 2024 г. № 2337

Регистрационный № 59280-14

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Сейсмодатчики СД 4

Сейсмодатчики СД 4 (далее по тексту - сейсмодатчики) предназначены для измерения низкочастотных линейных ускорений.

Сейсмодатчики состоят из трех акселерометров типа АЛЕ 037 (сейсмоприемников), установленных на специальной платформе по трем ортогональным осям Х, Y, Z. Акселерометры АЛЕ 037 являются средствами измерений низкочастотных линейных ускорений и одновременно выполняют функцию измерений электрического напряжения. Сейсмодатчики содержат также блок питания и схему формирования сигналов, содержащую 3 измерительных канала (ИК).

Измерительные каналы Ар(Х), Лр(¥). Лр(/.). канал «Аналоговый общий» (АО) и два дискретных канала П1 (АОП), П1 (БРС) предназначены для измерения выходного напряжения акселерометров и приведения их к нормированному виду. В указанных измерительных каналах осуществляется функция возведения в квадрат, необходимая для реализации заданного алгоритма вычисления модуля сейсмоускорения, а также формирование нижней границы частотного диапазона измерений 0,1 Гц.

В канале АО выходные напряжения измерительных каналов суммируются, после чего из суммарного сигнала извлекается корень квадратный с целью получения информации о модуле измеряемого сейсмоускорения. По установленному значению модуля во взаимно инвертированных каналах П1 (АОП) и П1 (БРС) формируются 2 пороговых значения в систему антисейсмической защиты.

При выполнении функции измерений электрического напряжения оно подается на вход сейсмодатчиков и вызывает протекание электрического тока в специальных обмотках обратных преобразователей акселерометров. Моменты, возникающие в обратном преобразователе при протекании токов, эквивалентны действию проекций измеряемого ускорения и приводят к появлению напряжения на выходах каждого из акселерометров. Далее повторяется описанная выше процедура измерения и формирования заданного вида выходных сигналов сейсмодатчиков.

Сейсмодатчики содержат также 5 каналов, предназначенных для проведения диагностики. В зависимости от электрических выходных параметров каналов, выполняющих функции диагностики в процессе эксплуатации, сейсмодатчики имеют 10 исполнений.

Общий вид сейсмодатчика с указанием мест нанесения заводского номера, маркировки приведен на рисунке 1. Габаритно-установочные размеры сейсмодатчика приведены на рисунке 2.

Маркировка исполнения выполняется методом лазерного гравирования на корпусе в виде буквенно-цифрового обозначения, заводской номер выполняется методом лазерного гравирования на корпусе в виде цифрового обозначения.

Для предотвращения несанкционированного доступа основание корпуса с крышкой опломбировано способом 1 по ОСТ 92-8918-77.

Нанесение знака поверки на датчик не предусмотрено.

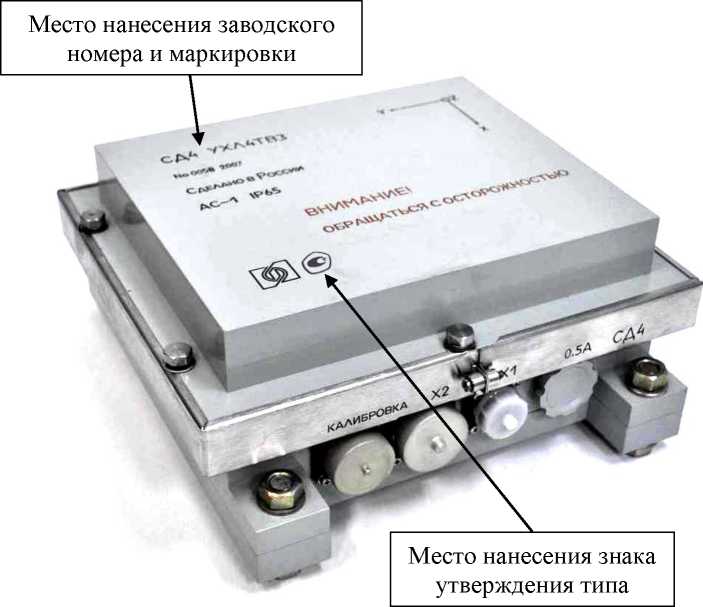

Рисунок 1 - Общий вид сейсмодатчика СД 4 с указанием мест нанесения заводского номера,

маркировки, знака утверждения типа

Рисунок 2 - Габаритно-установочные размеры сейсмодатчика

Крышка 1-1И30х1,$-2Ф ГОСТ 25930-83

I !; BwJxa гРЦЦТЗЗБЗгШ5А1В

1  Г£О354.'Г2еТУ

Таблица 1

таблицы 1

наносится типографическим способом на титульный лист эксплуатационных документов и методом гравировки на крышку сейсмодатчика.

Таблица 2 - Комплектность

Таблица 3

приведены в разделе «Проверка технического состояния, измерение параметров» руководств по эксплуатации СДАИ.402139.037 РЭ, СДАИ.402139.037-01

СДАИ.402139.037-03   РЭ,   СДАИ.402139.037-04   РЭ,

СДАИ.402139.037-01 РЭ-А, СДАИ.402139.037-01 РЭ-Р.

Сейсмодатчики СД 4. Технические условия СДАИ.402139.037ТУ.

Акционерное общество «Научно-исследовательский институт физических измерений» (АО «НИИФИ»)

ИНН: 5836636246

Адрес: 440026, г. Пенза, ул. Володарского, д. 8/10

Телефон: (8412) 56-55-63

Факс: (8412) 55-14-99

E-mail: info@niifi.ru

Открытое акционерное общество «Научно-исследовательский институт физических измерений» (ОАО «НИИФИ»)

Адрес: 440026, г. Пенза ул. Володарского д. 8/10

Телефон: (8412) 56-26-93,

Факс: (8412) 55-14-99

Уникальный номер записи в реестре аккредитованных лиц № 30146-2014.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «07» октября 2024 г. № 2337

Регистрационный № 59887-15

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Приборы для измерения коэффициента газопроницаемости Дарсиметр

Приборы для измерения коэффициента газопроницаемости Дарсиметр (далее - приборы) предназначены для измерения коэффициента газопроницаемости керна.

Принцип действия приборов основан на измерении расхода газа в единицу времени при избыточном давлении газа на образец керна в режиме стационарной и нестационарной фильтрации. Коэффициент газопроницаемости рассчитывается на основании уравнения Дарси, учитывающего площадь сечения образца, его длину, перепад давления и расход газа.

Технологической особенностью приборов является то, что нагнетание газа в исследуемый образец происходит с обоих его торцов, что обеспечивает уравновешивание порового давления по образцу.

Конструкционно приборы состоят из системы подачи газа, электронного блока для контроля процесса измерения и обработки данных и кернодержателя.

Каждый экземпляр приборов имеет заводской номер, расположенный на задней стенке. Заводской номер имеет цифровой формат и наносится типографским способом.

Фотография внешнего вида прибора представлена на рисунке 1.

Место нанесения знака поверки

Рисунок 1 Внешний вид прибора

Приборы оснащены встроенным и внешним программным обеспечением. Встроенное программное обеспечение, записанное на микроконтроллере, позволяет осуществлять сбор и обработку измерительной информации, а также ее передачу на персональный компьютер. Внешнее программное обеспечение, входящее в комплект поставки прибора, позволяет проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на персональный компьютер или на принтер.

Идентификационные данные программного обеспечения представлены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.

Метрологические характеристики приборов нормированы с учетом программного обеспечения и представлены в таблице 2.

Таблица 2 - Метрологические и технические характеристики

наносится на титульный лист руководства по эксплуатации типографским способом и на прибор в виде наклейки.

Комплектность средства измерений приведена в таблице 3.

Таблица 3

Методика измерений представлена в руководстве по эксплуатации.

Техническая документация фирмы-изготовителя.

Общество с ограниченной ответственностью «ЭкогеосПром» (ООО «ЭкогеосПром») Адрес: 170100, г. Тверь, ул. Индустриальная, д. 13

Тел./факс 8 (4822) 34-27-31

Е-mail: ecogeosprom@yandex.ru

Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Уральский научно-исследовательский институт метрологии» (ГЦИ СИ ФГУП «УНИИМ»)

Адрес: 620000, г. Екатеринбург, ул. Красноармейская, д. 4

Тел. (343) 350-26-18, факс: (343) 350-20-39

E-mail: uniim@uniim.ru

Уникальный номер записи в реестре аккредитованных лиц № 30005-11.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «07» октября 2024 г. № 2337

Регистрационный № 76814-19

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Приборы контроля пневматические самопишущие ПВ4.4Э и приборы контроля самопишущие со станцией управления ПВ10.1Э, ПВ10.2Э

Назначение средства измерений

Приборы контроля пневматические самопищущие ПВ4.4Э и приборы контроля самопишущие со станцией управления ПВ10.1Э, ПВ10.2Э (далее по тексту - приборы контроля) предназначены для:

• - измерения и показания значений сигналов пневматических датчиков и других устройств, выдающих унифицированные аналоговые сигналы в пределах от 20 до 100 кПа (от 0,2 до 1,0 кгс/см^), а также непрерывной записи этих сигналов;

• - измерения величины задания для регулируемого параметра;

• - измерения величины давления на исполнительном механизме.

Описание средства измерений

Принцип действия основан на компенсационном принципе измерения, при котором усилие на приемном элементе (сильфоне), возникающее от входного давления, уравновешивается усилием от давления воздуха источника питания. Приборы контроля осуществляют регулирование и управление с помощью переключения пневмоклапанов.

ПВ10.1Э - прибор контроля пневматический самопишущий со станцией управления, служит для непрерывной записи и показания измеренного значения регулируемого параметра, измеренной величины задания на регулируемый параметр и измеренной величины давления на исполнительном механизме.

Состоит из управляющего устройства, включающего переключатель с кнопочным механизмом и задатчика, трех измерительных механизмов, панели представления информации, пневморазъема и корпуса.

ПВ10.2Э - прибор контроля пневматический самопишущий со станцией управления, служит для непрерывной записи и показания измеренных значений двух параметров (один параметр регулируемый), измеренной величины задания на регулируемей параметр и измеренной величины давления на исполнительном механизме.

Состоит из управляющего устройства, включающего переключатель с кнопочным механизмом и задатчика, четырех измерительных механизмов, панели представления информации, пневморазъема и корпуса.

ПВ4.4Э - прибор контроля пневматический самопишущий, служит для непрерывной записи на одной диаграмме измеренных значений трех параметров и показания их на трех шкалах.

Состоит из трех измерительных механизмов, панели представления информации и корпуса.

Заводской номер приборов контроля, состоящий из 6 арабских цифр, находится на табличке, прикрепленной к задней стенке приборов. Заводской номер нанесен методом лазерной гравировки, что обеспечивает возможность прочтения и сохранности номера в процессе эксплуатации.

Общий вид приборов контроля представлен на рисунке 1.

Рисунок 1 - Общий вид приборов контроля

Пломбирование приборов контроля не предусмотрено.

отсутствует

Таблица 1 -

Таблица 2 - Основные технические характеристики

Знак утверждения типа наносится на табличку, прикрепленную к задней стенке прибора методом фотопечати и на титульный лист эксплуатационной документации -типографским способом.

Комплектность приборов контроля приведена в таблице 3

Таблица 3

Сведения о методиках (методах) измерения приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к приборам контроля пневматическим самопишущим ПВ4.4Э и приборам контроля показывающим самопишущим со станцией управления ПВ10.1Э, ПВ10.2Э

ГОСТ 14753-82 Приборы контроля пневматические показывающие и регистрирующие ГСП. Общие технические условия;

ГОСТ 13053-76 Приборы устройства пневматические ГСП. Общие технические условия;

ТУ 4217-002-37185268-2012 Технические условия. Приборы контроля пневматические самопищущие ПВ4.4Э и приборы контроля самопишущие со станцией управления ПВ10.1Э, ПВ10.2Э.

Общество с ограниченной ответственностью «Завод «Тизприбор» (ООО «Завод «Тизприбор»)

ИНН 7713736815

Адрес: 606030, Нижегородская обл., г. Дзержинск, ул. Набережная Окская, д. 3, помещ. Б

Телефон/факс: 8(495) 540-52-98

Web-сайт: http://tizpribor.com

E-mail: zavod@tizpribor.com

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области» (ФБУ «Нижегородский ЦСМ»)

Адрес: 603950, г. Нижний Новгород, ул. Республиканская, д. 1

Тел. (831) 428-78-78, факс (831) 428-57-48

Web-сайт: http://www.nncsm.ru

E-mail: mail@nncsm.ru.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «07» октября 2024 г. № 2337

Регистрационный № 78596-20

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Измерители влажности ВИМС-3

Измерители влажности ВИМС-3 (далее - влагомеры) предназначены для измерений массового отношения влаги (влажности) твердых строительных материалов (легких, ячеистых и тяжелых бетонов; кирпича силикатного и керамического; древесины, пиломатериалов, деталей и изделий из химически необработанной древесины) и сыпучих строительных материалов (песка строительного, отсева каменной пыли, щебня и др.).

Принцип действия влагомеров основан на диэлектрическом методе измерения влажности, а именно - на корреляционной зависимости диэлектрической проницаемости материала от содержания в нём влаги при положительных температурах.

При взаимодействии с измеряемым материалом емкостной преобразователь вырабатывает сигнал, пропорциональный диэлектрической проницаемости, который регистрируется измерительным устройством и преобразуется в значения влажности. Результаты измерений выводятся на дисплей.

Конструктивно влагомеры состоят из смартфона и емкостного преобразователя. Преобразователь соединяется со смартфоном через Bluetooth-связь. Для считывания информации со смартфона на компьютер в корпусе смартфона установлен разъем USB.

В зависимости от используемых емкостных преобразователей и назначения влагомеры выпускаются в четырех различных модификациях.

Модификация ВИМС-3.1 комплектуется объемно-планарным и зондовым преобразователями.

Модификация ВИМС-3.2 комплектуется объемно-планарным преобразователем.

Модификация ВИМС-3.3 комплектуется зондовым преобразователем.

Модификация ВИМС-3.4 комплектуется планарным преобразователем.

Фотографии общего вида измерителя влажности ВИМС-3 и схема пломбировки от несанкционированного доступа представлены на рисунке 1.

Заводской номер в виде цифрового обозначения наносится на информационную табличку преобразователей методом наклейки или лазерной печати.

Рисунок 1 - Общий вид измерителя влажности ВИМС-3, места пломбировки от несанкционированного доступа и место нанесения заводского номера

Программное обеспечение приборов (далее - ПО) неизменяемое и несчитываемое. Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.

Таблица 2 - Метрологические характеристики

Таблица 3 -Основные технические

наносится на датчик и заднюю панель смартфона в виде наклейки и печатается типографским способом в левом верхнем углу титульного листа руководства по эксплуатации.

Таблица 4 - Комплектность

Приказ Росстандарта от 29 декабря 2018 г. № 2832 «Об утверждении государственной поверочной схемы для средств измерений содержания воды в твёрдых и жидких веществах и материалах»;

ТУ 4276-036-7453096769-2019 «Измерители влажности ВИМС-3. Технические условия».

Общество с ограниченной ответственностью Научно-производственное предприятие «Интерприбор» (ООО НПП «Интерприбор»)

ИНН 7453096769

Юридический адрес: 454126, г. Челябинск, ул. Тернопольская, д. 6, эт. 5, оф. 508 Адрес места осуществления деятельности: 454126, г. Челябинск, ул. Тернопольская, д. 6, эт. 5, оф. 508

Телефон/факс: (351) 729-88-85; (351) 211-54-30(-31)

Web-сайт: www.interpribor.ru

Е-mail: info@interpribor.ru

Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (УНИИМ - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 620075, Свердловская обл., г. Екатеринбург, ул. Красноармейская, д. 4

Уникальный регистрационный номер в реестре аккредитованных лиц № RA.RU.311373.
