МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

QI октября 2024 г.

Москва

Об утверждении типов средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Утвердить:

типы средств измерений,  сведения о которых прилагаются

к настоящему приказу;

описания типов к настоящему приказу.

• 2. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель руководителя Е.Р. Лазаренко

Z                             \

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

Сертификат: 525EEF525B83502D7A69D9FC03064C2A

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 06.03.2024 до 30.05.2025

\______________

---

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «07» октября 2024 г. № 2338

Регистрационный № 93408-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы напряжения емкостные VCU-123

Назначение средства измерений

Трансформаторы напряжения емкостные VCU-123 (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

Описание средства измерений

Трансформаторы напряжения состоят из емкостного делителя напряжения и электромагнитного устройства (ЭМУ). Емкостный делитель состоит из набора конденсаторов с бумажно-пропиленовой изоляцией обкладок, помещенных в залитый синтетическим маслом изолятор из композитного материала, и смонтирован в виде колонны. ЭМУ подключается к выходу делителя и состоит из последовательно включенных компенсирующего реактора с малыми потерями и электромагнитного трансформатора. На боковой части бака находится коробка вторичных выводов, крышка которой пломбируется для предотвращения несанкционированного доступа. Каждый трансформатор напряжения оснащен высокочастотным зажимом, расположенным на проходном изоляторе, электромагнитного устройства.

Принцип действия трансформаторов напряжения основан на делении напряжения переменного тока с помощью емкостного делителя.

К трансформаторам напряжения данного типа относятся трансформаторы напряжения емкостные VCU-123 зав. № 591576, 591577, 591578.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке методом тиснения в виде цифрового обозначения.

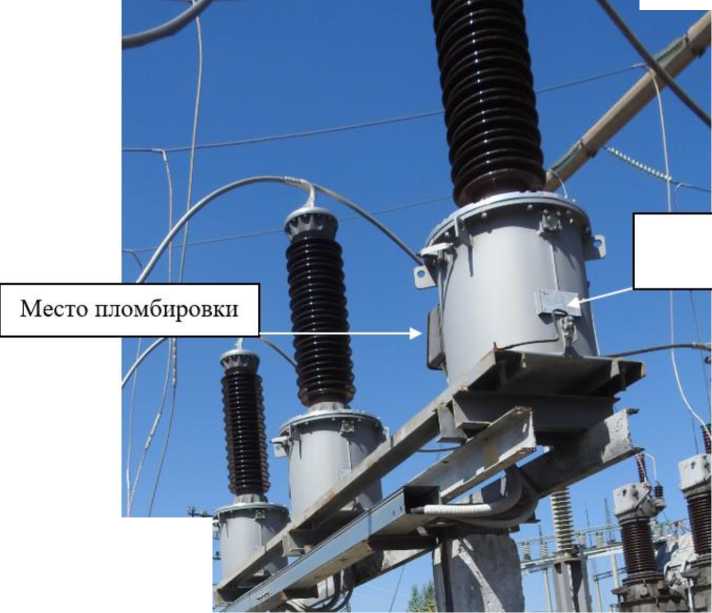

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.

Ж

Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальное напряжение первичной обмотки и1ном, кВ	110/^3
Номинальное напряжение вторичной обмотки и2ном, В	100/^3
Номинальная частота Гном, Гц	50
Класс точности основной вторичной обмотки по ГОСТ 1983	0,2
Номинальная мощность основной вторичной обмотки, В^А	10

Таблица 2 - Основные технические

Наименование характеристики	Значение
Условия эксплуатации: - температура окружающей среды, °С	от -45 до +40

Знак утверждения типа

наносится на титульный лист паспорта трансформатора напряжения типографским способом. Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено.

Комплектность средства измерений

Таблица 3 - Комплектность

Наименование	Обозначение	Количество
Трансформатор напряжения емкостный	VCU-123	1 шт.
Паспорт	VCU-123	1 экз.

Сведения о методиках (методах) измерений приведены в разделе «Общие сведения» паспорта трансформатора напряжения.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 7 августа 2023 г. № 1554 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».

Правообладатель

Фирма «Koncar - Electrical Industry Inc.», Хорватия

Юридический адрес: Josipa Mokrovica 10, 10090 Zagreb, Croatia

Изготовитель

Фирма «Koncar - Electrical Industry Inc.», Хорватия

Адрес: Josipa Mokrovica 10, 10090 Zagreb, Croatia

Испытательный центр

Федеральное бюджетное учреждение «Государственный стандартизации, метрологии и испытаний в г. Москве и (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Телефон: +7 (495) 544-00-00

Факс: +7 (499) 124-99-96

E-mail: info@rostest.ru

Web-сайт: www.rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310639.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «07» октября 2024 г. № 2338

Регистрационный № 93409-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы измерений передачи данных СКАТ

Назначение средства измерений

Системы измерений передачи данных СКАТ (далее - СИПД) предназначены для измерений количества (объема) информации при приеме/передачи данных с целью получения исходных данных при учете объема оказанных услуг электросвязи операторами связи.

Описание средства измерений

К настоящему типу средств измерений относятся Системы измерений передачи данных СКАТ, которые являются виртуальной (функциональной) системой комплекса оборудования с измерительными функциями, реализованного на оборудовании СКАТ (Система контроля и анализа трафика) (Версия ПО 3), производства ООО «ВАС ЭКСПЕРТС», г. Санкт-Петербург, предназначенного для применения на сети связи общего пользования в качестве оборудования коммутации и маршрутизации пакетов информации сетей передачи данных с функциями автоматизированной системы управления и мониторинга средств связи, выполняющих функции систем коммутации и маршрутизации пакетов информации.

Принцип действия СИПД основан на формировании оборудованием для каждой сессии передачи данных исходных данных для тарификации. Исходные данные для тарификации выводятся в виде учетного файла, в котором фиксируются IP-адреса и пользовательские имена абонентов, время начала и окончания сессии передачи данных, количество переданной и принятой информации (данных). Поддерживается вывод учетной информации по каналам связи в автоматизированную систему расчетов с использованием протоколов NetFlow/IPFIX и аутентификации, авторизации и учета (RADIUS). Поддерживается обработка трафика абонентов, использующих протоколы PPPoE, IPoE, L2TP.

СИПД выполняет следующие функции: измерение количества (объема) информации при приеме/передачи данных; сбор и хранение исходных данных (учетной информации); передачу учетной информации в автоматические системы расчетов.

СИПД не имеет выделенных блоков, плат или самостоятельных программ, а использует возможности и функции аппаратуры и программного обеспечения оборудования СКАТ (Система контроля и анализа трафика).

Конструктивно оборудование с измерительными функциями выполнено на базе аппаратных серверных платформ архитектуры x86-64 в виде серверов по модульному принципу: устройства хранения, процессор, материнская плата, сетевые интерфейсы, корпус сервера, статив. Доступ к устройствам хранения, процессору или платам можно получить только открыв крышку сервера. Конструкция статива может предусматривать блокировку от несанкционированного доступа с использованием замка. Конструкцией предусмотрена возможность установки пломб. Пломбы представляют собой специальные наклейки, разделяющиеся на несколько фрагментов при попытке их снять. Места установки пломб: крепежные винты оборудования в стативе, места доступа к устройствам хранения и т.п. Места установки пломб определяются исходя из условий и места эксплуатации.

данный тип возможность ограничение несанкционированного доступа к устройствам хранения. Таким образом обеспечивается ограничение доступа в целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений.

Из-за особенностей конструкции и процесса эксплуатации нанесение знака поверки на средство измерений не предусмотрено.

Серийный номер состоит из блоков цифр и букв латинского алфавита, указываемых через дефис. Индицирование серийного номера СИПД, обеспечивающего идентификацию каждого экземпляра средств измерений, осуществляется при участии технического персонала, обслуживающего СИПД, в соответствии с эксплуатационной документацией на оборудование с измерительными функциями. Серийный номер хранится в файле «/etc/dpi/fastdpi.lic» в параметре «product_uuid», который формируется исходя из параметров сервера или виртуальной машины, а также указывается в разделе 4 «Комплектность» документа «СКАТ (Система контроля и анализа трафика). Системы измерений передачи данных СКАТ. Паспорт».

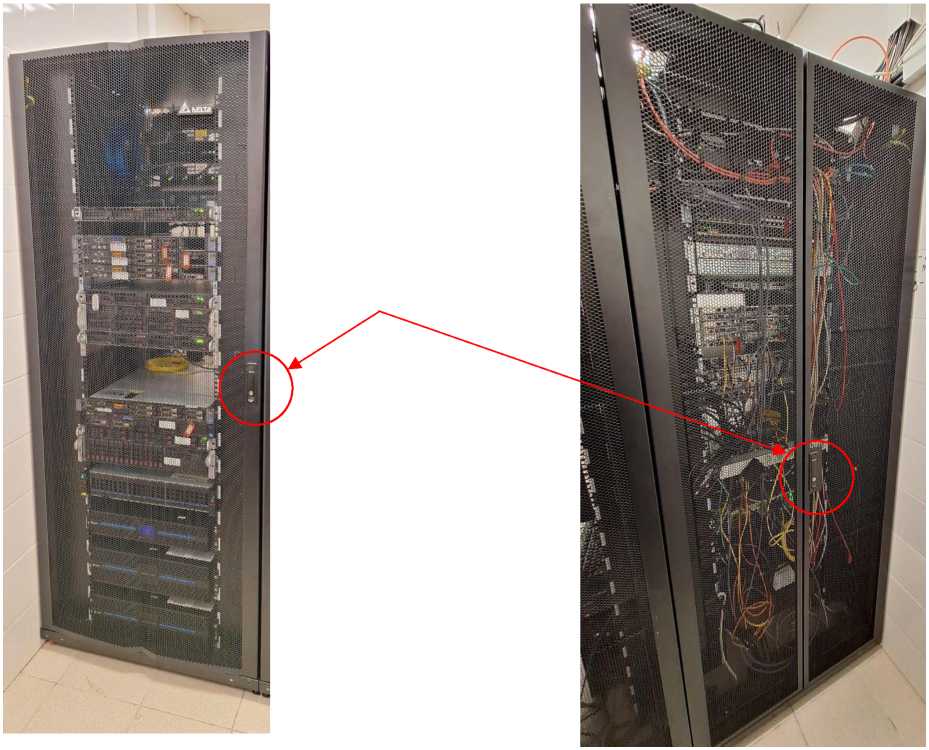

Внешний вид оборудования, возможные рисунках 1, 2.

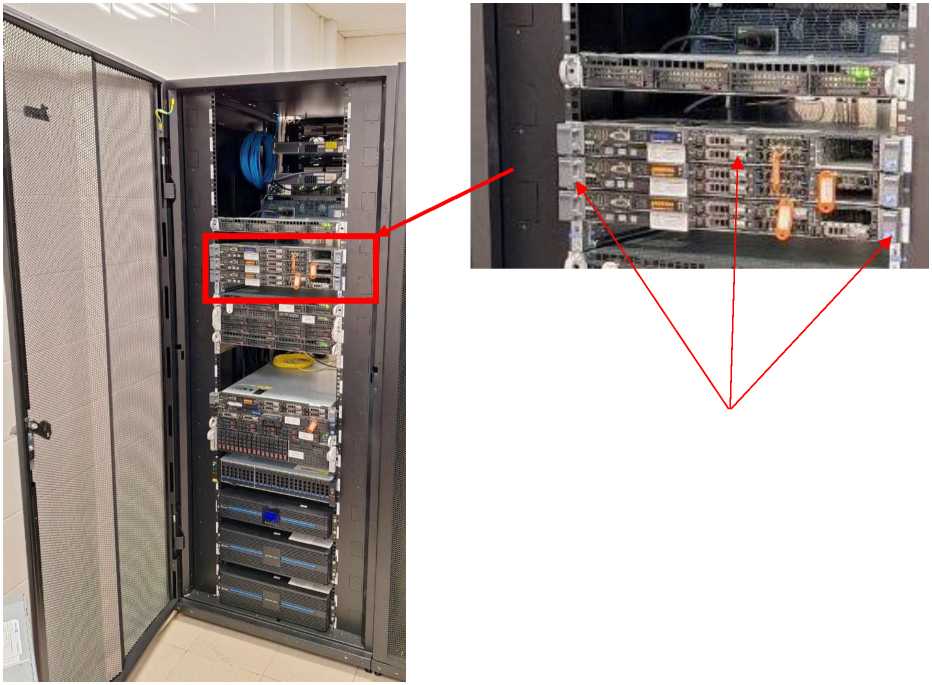

Рисунок 2 - Внешний вид статива с открытой дверью и установленным оборудованием

Возможные места установки пломб на местах крепления сервера в стойке и устройствах хранения

Программное обеспечение

Программное обеспечение встроенное, версии 3, управляет функционированием оборудования. Идентификационные данные метрологически значимой части ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	FastDPI
Номер версии ПО	3
Цифровой идентификатор ПО	Каждый экземпляр СИПД обладает уникальным цифровым идентификатором ПО, который определяется при инсталляции СИПД
Алгоритм вычисления цифрового идентификатора	md5

Уровень защиты ПО и измерительной информации - «высокий», в соответствии с пунктом 4.5 рекомендации по метрологии Р 50.2.077-2014.

ПО оборудования и измеренные данные защищены с помощью специальных средств защиты от преднамеренных и непреднамеренных изменений, обусловленных действиями пользователя.

Конструкция средств измерений (оборудования) исключает возможность несанкционированного влияния на программное обеспечение (метрологически значимую часть ПО) и измерительную информацию.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Пределы допускаемой абсолютной погрешности измерения объемов (количества) информации в диапазоне от 1 байта до 100 Мбайт, байт: К < 100 кбайт	±10
К > 100 кбайт	±1^10-4 К
Вероятность неправильного представления исходных данных для тарификации, не более	0,0001
где К - объем (количество) информации, байт

Знак утверждения типа

наносится на эксплуатационнцю документацию оборудования, в состав которого входит СИПД, типографским способом или в виде наклейки.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
СИПД в составе оборудования	-	1 шт.
Руководство по эксплуатации	5295-001-27503380-2024РЭ	1 экз.
Паспорт	-	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 1.7 «Методы измерений» документа «Системы измерений передачи данных СКАТ. Руководство по эксплуатации 5295-001-27503380-2024РЭ.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1707 «Об утверждении государственной поверочной схемы для средств измерений количества переданной (принятой) информации (данных) и величин параметров пакетных сетей передачи данных»;

СКАТ (Система контроля и анализа трафика), (версия ПО 3) производства: ООО «ВАС ЭКСПЕРТС» Технические условия № 6656-79494943-221-21ТУ.

Правообладатель

Общество с ограниченной ответственностью «ВАС ЭКСПЕРТС» (ООО «ВАС ЭКСПЕРТС»)

ИНН: 7841476577

Юридический адрес: 191028, г. Санкт-Петербург, пр-кт Литейный, д. 26, лит. А, оф. 5-13 Телефон: (812) 313-88-54

Web-сайт: https://vasexperts.ru

E-mail: dpi@vas.expert

Изготовитель

Общество с ограниченной ответственностью «ВАС ЭКСПЕРТС» (ООО «ВАС ЭКСПЕРТС»)

ИНН: 7841476577

Адрес: 191028, г. Санкт-Петербург, пр-кт Литейный, д. 26, лит. А, оф. 5-13

Телефон: (812) 313-88-54

Web-сайт: https://vasexperts.ru

E-mail: dpi@vas.expert

Испытательный центр

Общество с ограниченной ответственностью «НТЦ СОТСБИ» (ООО «НТЦ СОТСБИ»)

Адрес: 191028, г. Санкт-Петербург, ул. Пестеля, д. 7, лит. А, помещ. 14Н, оф. А

Тел. (812) 273-78-27; факс (812) 273-78-27, доб. 217

Web-сайт: http://www.sotsbi.ru

E-mail: info@sotsbi.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312112.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «07» октября 2024 г. № 2338

Регистрационный № 93410-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Барьеры энергетические искрозащиты и преобразователи сигналов КОРУНД

Назначение средства измерений

Барьеры энергетические искрозащиты и преобразователи сигналов КОРУНД (далее преобразователи, приборы) предназначены для передачи и (или) преобразования сигналов приборов (в том числе от расположенных во взрывоопасной зоне в безопасную зону и в обратном направлении), а также обеспечения для питания датчиков и других технических средств автоматики (в том числе, расположенных во взрывоопасной зоне).

Описание средства измерений

Пассивные искробезопасные барьеры на диодах Зенера Корунд-М2; -М21; -М3; -М31; -М4 и на TVS диодах Корунд-М720; -М721; -М722; -М723; -М730; -М731; -М740; -М742 не содержат внутреннего источника питания и устанавливаются в разрыв линии связи. Эти приборы обеспечивают передачу сигналов напряжения и силы постоянного тока из безопасной зоны во взрывоопасную и в обратном направлении, ограничивая передаваемую мощность. Пассивные барьеры нуждаются в обязательном заземлении.

Активные заземляемые преобразователи Корунд-М11; -М12, а также Корунд-БПД-24Ех1а представляют собой промежуточные измерительные преобразователи сигналов постоянного тока, обеспечивая искробезопасное питание подключаемых устройств, прием, преобразование и передачу сигналов в безопасную зону. Эти преобразователи требуют обязательного заземления.

Активные преобразователи Корунд-М5; -М505; -М510; -М540 представляют собой промежуточные измерительные приборы, обеспечивающие организацию искробезопасного питания, прием, преобразование и передачу унифицированного сигнала напряжения или силы постоянного тока. Эти приборы не нуждаются в заземлении. Все их цепи (питание, входной и выходной канал) гальванически развязаны.

Неискробезопасные преобразователи Корунд-М5Н; -М505Н; -М540Н; -БРИСН конструктивно и схемотехнически повторяют искробезопасные преобразователи, но не содержат барьерной части. Общий внешний вид блока представлен на рисунке 1.

Заводской номер прибора наносится на корпусе методом гравирования в формате числового кода.

Пломбирование не предусмотрено. Нанесение знака поверки на корпус не предусмотрено.

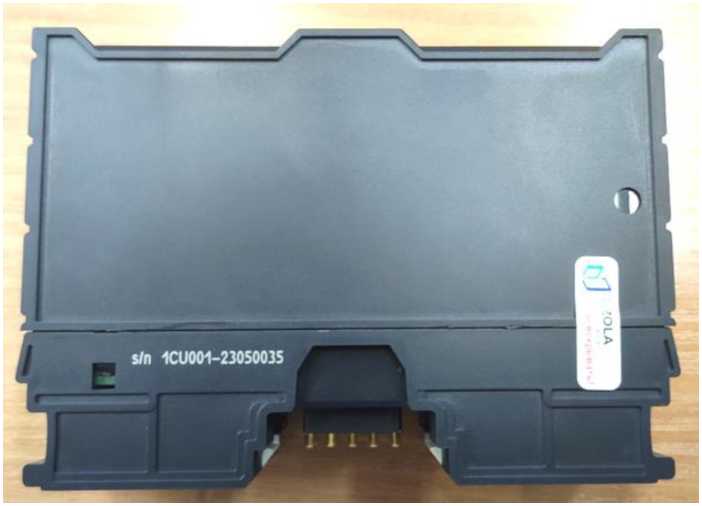

Рисунок 2. Место нанесения заводского номера

Программное обеспечение

Метрологически значимое программное обеспечение (ПО) (только для моделей Корунд-М5 (-М5Н), -М505(-М505Н), -М510, -М540(-М540Н), -БРИСН) жёстко зашито в микропроцессоре преобразователей и недоступно пользователю. После записи рабочей программы становится невозможно прочитать или изменить какую-либо ее часть. Это выполняется только с помощью специализированных программ в условиях завода-изготовителя барьера. Защита барьера от преднамеренного изменения ПО через внутренний интерфейс (вскрытие) обеспечивается введением кода защиты в микропроцессор. Метрологические характеристики барьеров нормированы с учётом влияния на них ПО.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 -

данные ПО

Наименование ПО	Идентификационное наименование ПО	Номер версии ПО	Цифровой идентификатор ПО
Внутреннее ПО	Программа обработки сигналов в барьерах Корунд-М5,-М5Н, -М505,-М505Н,-М510,-М540, -М540Н, -БРИСН	M540_№_UNI.dfu	Контрольная сумма по алгоритму SHA-1 OF35AFECBE081E7 8FA3941A950F2AO

Уровень защиты встроенного ПО от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.

таблицы 2.

1	2	3	4
Корунд-М2	от 0 до 20 мА	от 0 до 20 мА	0,1
Корунд-М21	от 0 до 20 мА	от 0 до 20 мА	0,1
Корунд-М3	от 0 до 20 мА	от 0 до 20 мА	0,1
Корунд-М31	от 0 до 0,5 В	от 0 до 0,5 В	0,1
Корунд-М4	от 0 до 20 мА	от 0 до 20 мА	0,1
Корунд-М720	от 0 до 20 мА	от 0 до 20 мА	0,1
Корунд-М721	от 0 до 20 мА	от 0 до 20 мА	0,1
Корунд-М722	от 0 до 20 мА	от 0 до 20 мА	0,1
Корунд-М723	от 0 до 20 мА	от 0 до 20 мА	0,1
Корунд-М730	от 0 до 20 мА	от 0 до 20 мА	0,1
Корунд-М731	от 0 до 0,5 В	от 0 до 0,5 В	0,1
Корунд-М740	от 0 до 20 мА	от 0 до 20 мА	0,1
Корунд-М741	от 0 до 20 мА	от 0 до 20 мА	0,1
Корунд-М742	от 0 до 20 мА	от 0 до 20 мА	0,1

Пределы допускаемой дополнительной приведённой погрешности преобразования значения выходного сигнала барьеров и ПС, вызванной изменением температуры окружающего воздуха, ± 0,01% от диапазона преобразования выходного сигнала на каждые 1 °С.

Таблица 3 - Основные технические

Наименование характеристики	Значение
Нормальные условия: - температуры окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа	от +15 до +25 от 30 до 80 от 86 до 106,7
Рабочие условия: - относительная влажность, % - атмосферное давление, кПа КОРУНД -М1х, КОРУНД -М5хх, КОРУНД-БПД-24Ех - температуры окружающей среды, °С Остальные модели - температуры окружающей среды, °С	до 80 от 84,0 до 106,7 от -10 до +60 от -10 до +50

Таблица 4 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет	15
Средняя наработка на отказ, ч	120 000

Знак утверждения типа

наклеиваемую на боковую поверхность корпуса, а также документацию типографским способом.

Комплектность средства измерений

Комплект приведен в таблице 5. В комплект поставки (по согласованию с заказчиком) может включаться комплект запасных частей.

Таблица 5 - Комплектность средств измерений
Наименование	Обозначение	Количество
Преобразователь	—	В соответствии с
Паспорт	КТЖЛ.425624 ПС
Руководство по эксплуатации	КТЖЛ.425625.001 РЭ	картой заказа

Сведения о методиках (методах) измерений приведены в КТЖЛ.425625.001 РЭ в разделе «Методика поверки».

Нормативные и технические документы, устанавливающие требования к барьерам энергетическим искрозащиты и преобразователям сигналов.

Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 Об утверждении государственной поверочной схемы для средств измерений силы постоянного тока в диапазоне от 1^10“¹⁶ до 100 А;

Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы;

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока;

Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 Об утверждении Государственной поверочной схемы для средств измерений температуры ГЭТ 34-2020, ГЭТ 35-2021;

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;

ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования;

ТУ    4217-003-29301297-12    Барьеры энергетические искрозащиты

и преобразователи сигналов КОРУНД. Технические условия.

Правообладатель

Общество с ограниченной ответственностью «СТЭНЛИ» (ООО «СТЭНЛИ») ИНН 7709439129

Юридический адрес: 105064, Москва, ул. Земляной вал, д. 27, стр. 4, оф. 100 Телефон: +7 (499) 764-99-83

E-mail: info@stenli.ru

Изготовитель

Общество с ограниченной ответственностью «СТЭНЛИ» (ООО «СТЭНЛИ»)

ИНН 7709439129

Адрес: 105064, Москва, ул. Земляной вал, д. 27, стр. 4, оф. 100

Телефон: +7 (499) 764-99-83

E-mail: info@stenli.ru

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский     институт метрологической службы»

(ФГБУ «ВНИИМС»)

Юридический адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон: (495) 437-55-77

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «07» октября 2024 г. № 2338

Регистрационный № 93395-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Приборы для определения коэффициента газопроницаемости твердых веществ и материалов Эталон-Дарси

Назначение средства измерений

Приборы для определения коэффициента газопроницаемости твердых веществ и материалов Эталон-Дарси (далее - приборы) предназначены для измерений коэффициента газопроницаемости при заданном значении обратного порового давления и коэффициента абсолютной газопроницаемости образцов методом стационарной фильтрации.

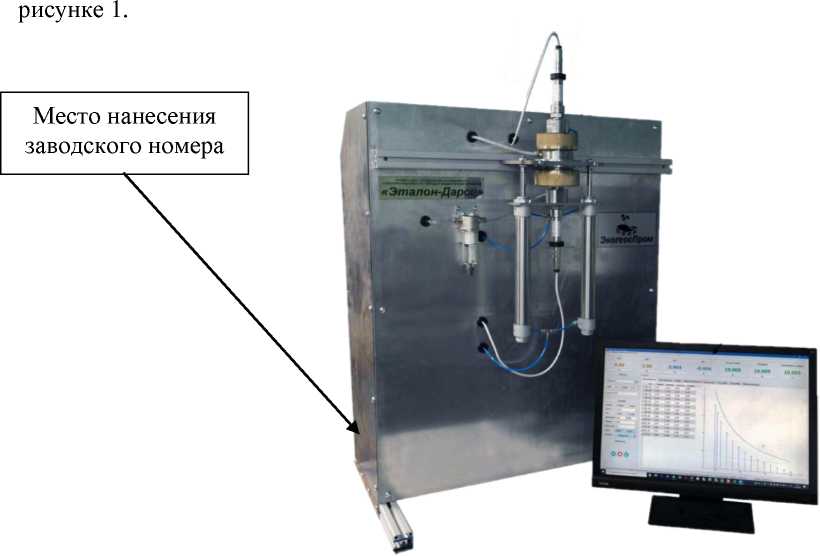

Приборы применяют в качестве рабочих эталонов 1-го разряда согласно Государственной поверочной схемы для средств измерений удельной адсорбции газов, удельной поверхности, удельного объема пор, размера пор, открытой пористости и коэффициента газопроницаемости твердых веществ и материалов, утвержденной приказом Росстандарта от 15.03.2021 № 315, в диапазоне измерений коэффициента газопроницаемости от 1^10^-3 до 5 мкм².

образец. значении методом

значении обратного порового давления (среднее давление газа между входной и выходной поверхностью исследуемого образца) исследуемый образец цилиндрической формы с известными значениями длины и диаметра (либо образец призматической формы с известным значением длины ребра и высоты) помещается в кернодержатель прибора, после чего происходит его герметизация путем обжима резиновой манжетой внутри кернодержателя с заданным значением обжимного давления. Далее создается избыточное постоянное давление газа на входной поверхности исследуемого образца, в результате чего начинается процесс стационарной фильтрации (скорость потока газа неизменна во времени) этого газа через образец с линейным направлением потока. Во время этого процесса программным обеспечением прибора фиксируются показания датчиков давления, температуры и объёмного расхода газа. По полученным показаниям производится расчет коэффициента газопроницаемости при заданном значении обратного порового давления согласно формуле Дарси. Для измерения коэффициента абсолютной газопроницаемости согласно эффекту Клинкенберга проводится от трех и более измерений коэффициента газопроницаемости образца при различных значениях обратного порового давления.

Конструктивно приборы состоят из следующих элементов: прикрепленный к корпусу прибора кернодержатель со встроенными датчиками давления; корпус прибора со встроенными в него электронным блоком управления, газовым трактом, расходомерами, пневматическими и электромеханическими клапанами, пневматическим насосом для создания давления обжима исследуемого образца в кернодержателе; персональный компьютер для управления прибором. Опционально прибор может иметь внешний блок создания давления обжима исследуемого образца в кернодержателе, представляющий собой гидравлический насос. В этом случае прибор оснащается соответствующим кернодержателем.

Корпус приборов изготавливают из металлических сплавов, окрашивают в цвета в соответствии с технической документацией производителя.

Каждый экземпляр приборов имеет заводской номер, расположенный на боковой стороне корпуса прибора. Заводской номер имеет цифровой формат и наносится травлением, гравированием, типографским или иным пригодным способом. Нанесение знака поверки на средство измерений не предусмотрено.

Общий вид и место

Пломбирование приборов не предусмотрено. Конструкция приборов обеспечивает ограничение доступа к частям приборов, несущим первичную измерительную информацию, и местам настройки (регулировки).

Программное обеспечение

Приборы оснащены программным обеспечением (далее - ПО), позволяющим осуществлять контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты.

Уровень защиты ПО приборов от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по Р 50.2.077-2014.

Идентификационные данные ПО приборов приведены в таблице 1.

Таблица 1 -

данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Эталон-Дарси
Номер версии (идентификационный номер) ПО, не ниже	2.423
Цифровой идентификатор	-

Влияние программного обеспечения на метрологические характеристики приборов учтено при нормировании характеристик.

Метрологические и технические характеристики

Таблица 2 -

Наименование характеристики	Значение
Диапазон измерений коэффициента газопроницаемости при заданном значении обратного порового давления, 10-3^мкм2 (мД) 1)	от 0,05 до 5 000
Пределы допускаемой абсолютной погрешности измерений коэффициента газопроницаемости при заданном значении обратного порового давления в поддиапазоне от 0,05 до 1 [10-3^мкм2] (мД) 1) включ., [10-3^мкм2] (мД) 1)	± 0,04
Пределы допускаемой относительной погрешности измерений коэффициента газопроницаемости при заданном значении обратного порового давления в поддиапазоне св. 1 до 5000 [10-3^мкм2] (мД) 1), %	± 4
Диапазон измерений коэффициента абсолютной газопроницаемости, 10-3^мкм2 (мД) 1)	от 0,05 до 5 000
Пределы допускаемой абсолютной погрешности измерений коэффициента абсолютной газопроницаемости в поддиапазоне от 0,05 до 1 [10-3^мкм2] (мД) 1) включ., [10-3^мкм2] (мД) 1)	± 0,04
Пределы допускаемой относительной погрешности измерений коэффициента абсолютной газопроницаемости в поддиапазоне св. 1 до 5000 [10-3^мкм2] (мД) 1), %	± 4
1)  1 миллидарси [мД]=0,986923^10-15 м2 = 0,986923^10-3 мкм2

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Диаметр исследуемых образцов цилиндрической формы (или длина ребра призмы), мм	от 1 до 500
Длина исследуемых образцов цилиндрической формы (или высота призмы), мм	от 1 до 500
Диапазон давления обжима газом, МПа	от 1 до 3
Диапазон давления обжима жидкостью, МПа	от 1 до 70
Максимальное поровое давление, МПа	1
Давление газа для измерений и управления прибором, МПа	1,2
Используемые газы при измерениях	воздух, N2, Ar, H2, O2, CO, CO2, He, CH4, SiH4, NH3, C2H2, C2H4, C2H6, C3H6 (пропилен),

Наименование характеристики	Значение
	C2F6, C3H8, NF3, N2O, C2F6, H2S, Cl2, SF6, NO, Xe, любая смесь из этих газов, максимально 5 компонентов
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц	220±22 50/60
Габаритные размеры, мм, не более: - высота - ширина - длина	1100 800 550
Масса, кг, не более	85
Условия окружающей среды: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа	от +20 до +30 от 45 до 80 от 84 до 106,7

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность

Наименование	Обозначение	Количество
Прибор для определения коэффициента газопроницаемости твердых веществ и материалов	Эталон-Дарси	1 шт.
Кернодержатель для цилиндрических образцов диаметром, отличным от 30 мм	-	1 шт.*
Кернодержатель для призматических образцов	-	1 шт.*
Гидравлический блок создания давления обжима до 70 МПа в комплекте с гидравлическим кернодержателем для цилин-дрических/призматических образцов	-	1 шт.*
Персональный компьютер	-	1 шт.
Программное обеспечение	Эталон-Дарси	1 шт.
Комплект кабелей	-	1 шт.
Комплект расходных материалов	-	1 шт.
Паспорт. Руководство по эксплуатации. Документация на программное обеспечение	-	1 экз.
Методика поверки	-	1 экз.*
* - по заказу

Сведения о методиках (методах) измерений

приведены в разделе «Принцип работы прибора» руководства по эксплуатации.

Применение приборов в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта Российской Федерации от 15 марта 2021 г. № 315 «Об утверждении Государственной поверочной схемы для средств измерений удельной адсорбции газов, удельной поверхности, удельного объема пор, размера пор, открытой пористости и коэффициента газопроницаемости твердых веществ и материалов»;

ЛЕАН.097.99103030.2021 ТУ Прибор для определения коэффициента газопроницаемости твердых веществ и материалов «Эталон-Дарси». Технические условия.

Правообладатель

Общество с ограниченной ответственностью «ЭкогеосПром» (ООО «ЭкогеосПром»)

ИНН 6950053594

Юридический адрес: 170100, г. Тверь, ул. Индустриальная, д. 13, зд. прачечной мастерской

Телефон/факс: +7 (915) 730-11-23

E-mail: ecogeosprom@yandex.ru

Web-сайт: www.ecogeospro.ru

Изготовитель

Общество с ограниченной ответственностью «ЭкогеосПром» (ООО «ЭкогеосПром») ИНН 6950053594

Адрес: 170100, Тверь, ул. Индустриальная, д. 13, зд. прачечной мастерской Телефон/факс: +7 (915) 730-11-23

E-mail: ecogeosprom@yandex.ru

Web-сайт: www.ecogeospro.ru

Испытательный центр

Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (УНИИМ - филиала ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311373.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «07» октября 2024 г. № 2338

Регистрационный № 93396-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики вибрации универсальные трехосевые ВД15

Назначение средства измерений

Датчики вибрации универсальные трехосевые ВД15 (далее - датчики) предназначены для измерения среднего квадратичного значения (далее - СКЗ) виброускорения и виброскорости своего основания в трех взаимно ортогональных направлениях.

Описание средства измерений

Принцип действия датчиков основан на генерации электрического сигнала пропорционального вибрации, воздействующей на датчик.

Датчик выполнен на основе МЭМС микросхемы трёхосевого акселерометра и микропроцессора, реализующего алгоритмы цифровой обработки измеряемого вибросигнала.

Область применения датчика - работа в качестве измерительного элемента виброизмерительных и виброзащитных систем, в том числе - в качестве вибровыключателя.

Датчик выполнен в герметичном металлическом корпусе цилиндрической формы. Подключение датчиков осуществляется через разъём РС7ТВ, или через РС4ТВ, или неразъёмный вариант - в зависимости от варианта исполнения датчика.

Датчики выпускаются в следующих модификациях:

ВД15-А-Б-В-М, где:

А — вариант исполнения и подключения (1, 3, 5, 7, 9 — разъёмные подключения; 2, 4, 6, 8, 10 - неразъёмные подключения (кабель встроен в корпус)):

• - датчик с выходом RS-485, разъём РС7ТВ;

• - датчик с напряжением питания 5 В, с выходом RS-485, разъём РС4ТВ;

• - датчик с выходом RS-485, неразъёмный;

• - датчик с выходами RS-485 и 4-20 мА, разъём РС7ТВ;

• - датчик с выходами RS-485 и 4-20 мА, неразъёмный;

• - датчик с выходами RS-485 и дискретным, разъём РС7ТВ;

• - датчик с выходами RS-485 и дискретным, неразъёмный;

• - датчик с выходами RS-485, дискретным и 4-20 мА, разъём РС7ТВ;

• - датчик с выходами RS-485, дискретным и 4-20 мА, неразъёмный;

• - датчик с выходом 4-20 мА, разъём РС4ТВ;

• - датчик с выходом 4-20 мА, неразъёмный.

Б — напряжение питания постоянного тока: обозначение отсутствует — 24 В (по умолчанию);

5 — 5 В (используется только для модификации ВД15-1-5).

В — длина кабеля в метрах (указывается только для модификаций с неразъемным подключением и длиной кабеля отличной от 1 м. Для модификаций с длиной кабеля 1 м обозначение не наносится).

М — если указано, то вариант с защитой кабеля металлорукавом диаметром 6 мм. Длина металлорукава меньше длины кабеля на 75 мм.

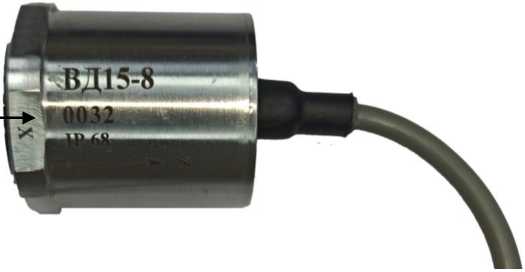

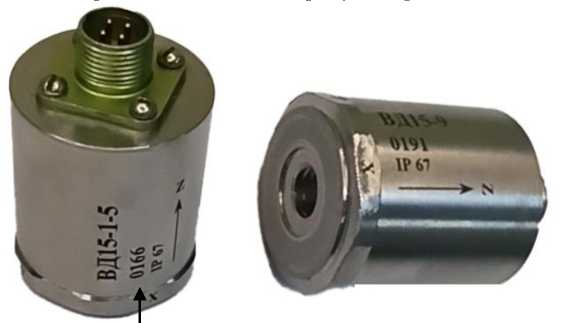

Общий вид датчиков и место нанесения заводского номера представлены на рисунке 1. Пломбирование датчиков не предусмотрено.

Заводские номера в виде цифровых обозначений, состоящих из арабских цифр, обеспечивающие идентификацию каждого экземпляра средств измерений, наносятся на корпус датчиков лазерной гравировкой.

Нанесение знака поверки на датчики не предусмотрено.

а)

Место нанесения заводского номера

Программное обеспечение

Программное обеспечение (далее - ПО) состоит из встроенного ПО датчиков и внешнего ПО, устанавливаемого на ПК пользователя.

Встроенное ПО является метрологически значимым. Доступ к встроенному ПО осуществляется через внешнее ПО. Встроенное ПО защищено от преднамеренных и непреднамеренных изменений паролем.

Внешнее ПО «ВД15-сервис» для персонального компьютера. Данное ПО позволяет установить необходимую конфигурацию датчика (записать требуемые параметры в его измеряемые относительно

Таблица 1- Идентификационные данные программного обеспечения

Наименование программного обеспечения	Идентификационное наименование ПО	Номер версии (идентификационный номер) ПО	Цифровой идентификатор ПО
Встроенное ПО	BD-15 v**MAIN.bin	не ниже 12	—
ВД15-сервис	VD15 Service.exe	не ниже 1.6.0	-
** - номер версии (идентификационный номер) ПО

Влияние программного обеспечения учтено при нормировании метрологических характеристик.

Метрологические и технические характеристики

Таблица 2- Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений СКЗ виброускорения, м/с^	от 1 до 7 от 1 до 21 от 1 до 49 от 1 до 106
Диапазон измерений СКЗ виброскорости, мм/с:
- при подключении по интерфейсу RS-485	от 1 до 200
- при подключении по интерфейсу (4-20) мА
для датчиков ВД15-3, ВД15-4, ВД15-7, ВД15-8	от 1 до 20 от 1 до 50 от 1 до 100 от 1 до 200
- при подключении по интерфейсу (4-20) мА
для датчиков ВД15-9, ВД15-10	от 3 до 20 от 3 до 50 от 3 до 100 от 5 до 200
Диапазон рабочих частот при измерении СКЗ виброускорения, Гц	от 5 до 1000

таблицы 2

Наименование характеристики	Значение
Диапазон рабочих частот при измерении СКЗ виброскорости, Гц: - при подключении по интерфейсу RS-485	от 5 до 1000
- при подключении по интерфейсу (4-20) мА	от 10 до 1000
Номинальное значение коэффициента преобразования на базовой частоте 80 Гц, мА/(мм^с-1), при подключении по интерфейсу (4-20) мА в диапазоне измерений СКЗ виброскорости: - от 1 до 20 мм/с	0,8
- от 1 до 50 мм/с	0,32
- от 1 до 100 мм/с	0,16
- от 1 до 200 мм/с	0,08
Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения на базовой частоте 80 Гц, %	±5
Пределы допускаемой относительной погрешности измерений СКЗ виброускорения на базовой частоте 159,16 Гц, %, в рабочем диапазоне измерений СКЗ виброускорения: - от 1 до 7 м/с^ (по осям X, Y, Z)	±20
- от 1 до 21 м/с^, от 1до 49 м/с^, от 1 до 106 м/с^: (по осям X, Y)	±10
- от 1 до 21 м/с^, от 1до 49 м/с^, от 1 до 106 м/с^: (по оси Z)	±5
Пределы допускаемой относительной погрешности измерений СКЗ виброскорости на базовой частоте 80 Гц, % (по оси Z)	±10
Неравномерность амплитудно-частотной характеристики: - виброускорения (по осям X, Y, Z), %	±10
- виброскорости (по оси Z), %	±10
Примечание - Диапазоны измерений метрологических характеристик указаны в прилагаемом
на Датчик паспорте. Эксплуатация Датчика без Действующего паспорта запрещена.

Таблица 3- Основные технические

Наименование характеристики	Значение
Напряжение питания постоянного тока, В: - для модификации ВД15-1-5 - при подключении по интерфейсу (4-20) мА - при подключении по интерфейсу RS-485	от 4,5 до 5,5 от 18 до 26 от 10 до 30
Габаритные размеры (без кабеля), мм, не более: - высота - диаметр	40 29
Масса преобразователя (без кабеля), кг, не более	0,09
Степень защиты, обеспечиваемая оболочкой ГОСТ 14254-2015: - для модификаций с разъемным подключением - для модификаций с неразъемным подключением	IP67 IP68
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха при +35 °С, %	от -50 до +60 98
Средний срок службы, лет, не менее	10

Знак утверждения типа

наносится на титульный лист паспорта типографским способом или методом наклейки.

Комплектность средства измерений

Таблица 4- Комплектность средства измерений

Наименование	Обозначение	Количество
Датчик вибрации универсальный трехосевой	ВД15	1 шт.
Кабель для подключения (для разъемного датчика)	—	1 шт.
Паспорт	ГСПК.402321.041 ПС	1 экз.
Руководство по эксплуатации	ГСПК.402321.041 РЭ	1 экз.*
Руководство пользователя	ГСПК.ПО.6.ВД15.001 РП	1 экз.*
Диск cd с внешним ПО	ВД15-сервис	1 шт.*
* - По требованию Заказчика Руководство   по эксплуатации ГСПК.402321.041 РЭ, Руководство   пользователя ГСПК.ПО.6.ВД15.001 РП и ПО «ВД15-сервис» доступно для скачивания с официального сайта производителя по адресу, указанному в паспорте на датчик

Сведения о методиках (методах) измерений

приведены в разделе 3 «Устройство датчика» документа ГСПК.402321.041 РЭ «Датчик вибрации универсальный трехосевой ВД15. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

ГСПК.402321.041 ТУ «Датчики вибрации универсальные трехосевые ВД15. Технические условия»;

Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения».

Правообладатель

Общество с ограниченной ответственностью  «Научно-техническая

«Микроникс» (ООО НТФ «Микроникс»)

ИНН 5501009204

Юридический адрес: 644029, г. Омск, ул. Нефтезаводская, д. 14, помещ. 16, оф. 16Б

Изготовитель

Общество с ограниченной ответственностью  «Научно-техническая

«Микроникс» (ООО НТФ «Микроникс»)

ИНН 5501009204

Адрес: 644029, г. Омск, ул. Нефтезаводская, д. 14, помещ. 16, оф. 16Б

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ФБУ «Омский ЦСМ») Юридический адрес: 644116, Омская обл., г. Омск, ул. Северная 24-я, д. 117А Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311670.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «07» октября 2024 г. № 2338

Регистрационный № 93397-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

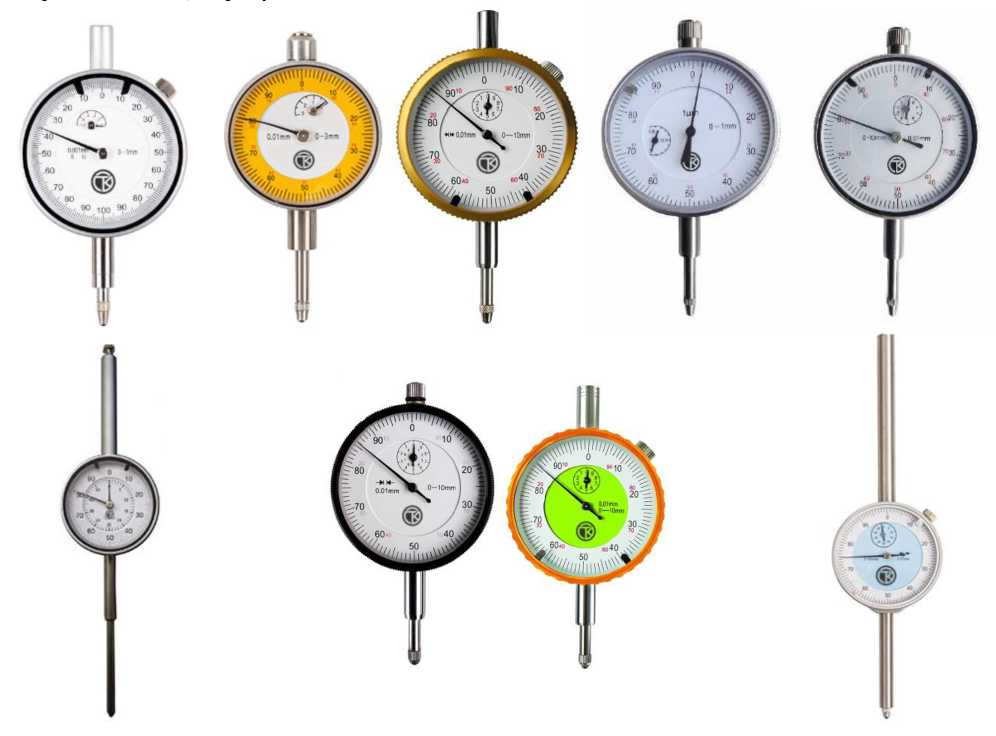

Индикаторы часового типа ОТК

Назначение средства измерений

Индикаторы часового типа ОТК (далее - индикаторы) предназначены для измерений размеров и контроля отклонений от заданной геометрический формы, а также взаимного расположения поверхностей.

механизмом, шкалой, стрелкой, гильзой, наконечником, циферблатом и ободком.

Индикаторы с цифровым отсчетным жидкокристаллическим экраном для вывода помощью которых осуществляется управление рядом функций, гильзы, измерительного стержня и измерительного наконечника.

Принцип действия индикаторов модификации ИЧ основан на преобразовании линейного перемещения измерительного стержня, осуществляемого параллельно или перпендикулярно шкале, в пропорциональные угловые перемещения стрелки отсчетного устройства.

Принцип действия индикаторов модификации ИЧЦ основан на преобразовании малых линейных перемещений измерительного стержня, осуществляемого параллельно шкале, в пропорциональное изменение напряжения в электрической схеме блока цифровой индикации с последующим выводом показаний на жидкокристаллический экран цифрового отсчетного устройства.

Крепление индикаторов производится за гильзу. По заказу потребителя индикаторы могут выпускаться с ушком для крепления.

Индикаторы модификации ИЧ с ценой деления 0,01 мм и диапазонами измерений от 0 до 2 мм, от 0 до 3 мм, от 0 до 5 мм, от 0 до 7 мм, от 0 до 10 мм, от 0 до 12,7 мм, от 0 до 25 мм изготавливаются в исполнениях 0 и 1, отличающихся между собой размахом показаний, вариацией показаний и наибольшей разностью погрешностей.

Индикаторы используются в комплекте с дополнительной оснасткой - стойкой, штативом.

Питание индикаторов модификации ИЧЦ осуществляется от встроенного элемента питания.

Индикаторы модификации ИЧ могут быть оснащены передвижными указателями пределов поля допуска.

Индикаторы модификации ИЧ снабжены вращающимся циферблатом для установки на «ноль». Также могут оснащаться устройством, стопорящим циферблат.

Обозначение модификации индикаторов:

- для индикаторов модификации ИЧ с диапазоном измерений от 0 до 2 мм и ценой деления 0,01 мм:

ИЧ-2 0,01

- для индикаторов модификации ИЧЦ с диапазоном измерений от 0 до 10 мм и дискретностью отсчета 0,002 мм:

ИЧЦ-10 0,002

Товарный знак наносится на паспорт индикаторов типографским методом, на циферблат, боковую или заднюю поверхность корпуса и футляр индикаторов краской, методом лазерной маркировки или типографским методом. Цвет товарного знака может отличаться.

Нанесение знака поверки на средство измерений не предусмотрено.

Пломбирование индикаторов не предусмотрено.

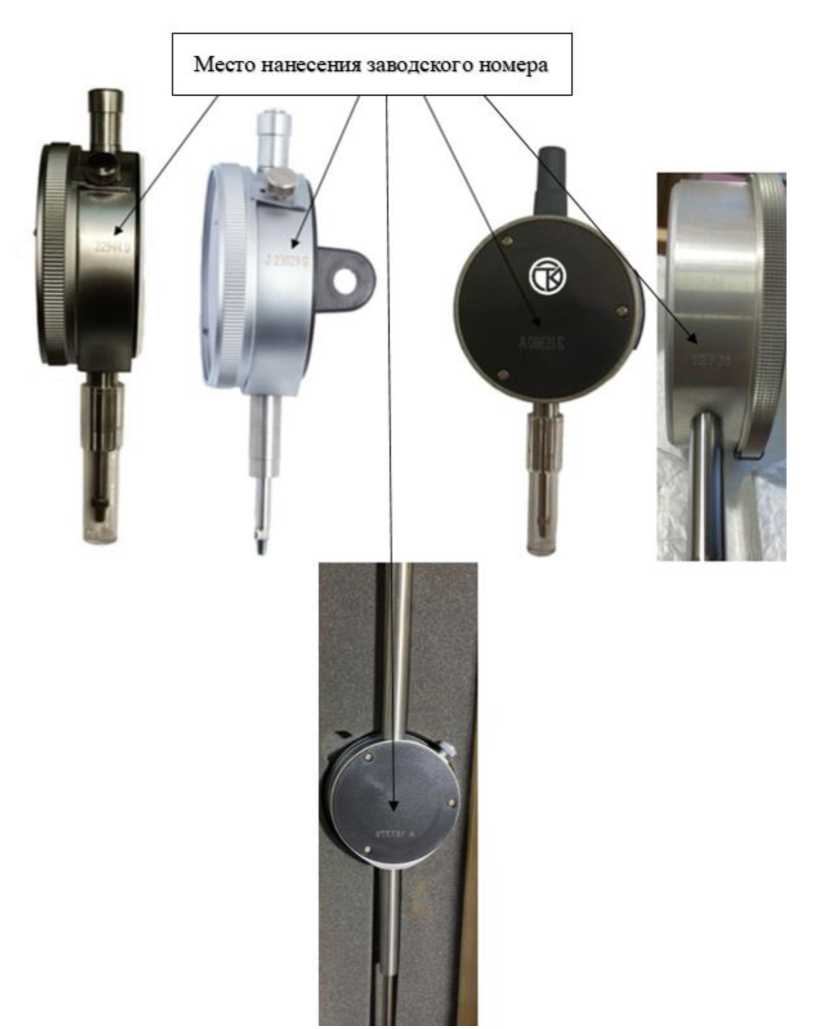

Заводской номер в формате цифрового или буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на боковую или заднюю поверхность корпуса краской или лазерной маркировкой в местах, указанных на рисунке 3.

1, а индикаторов

пппп

U.UUU

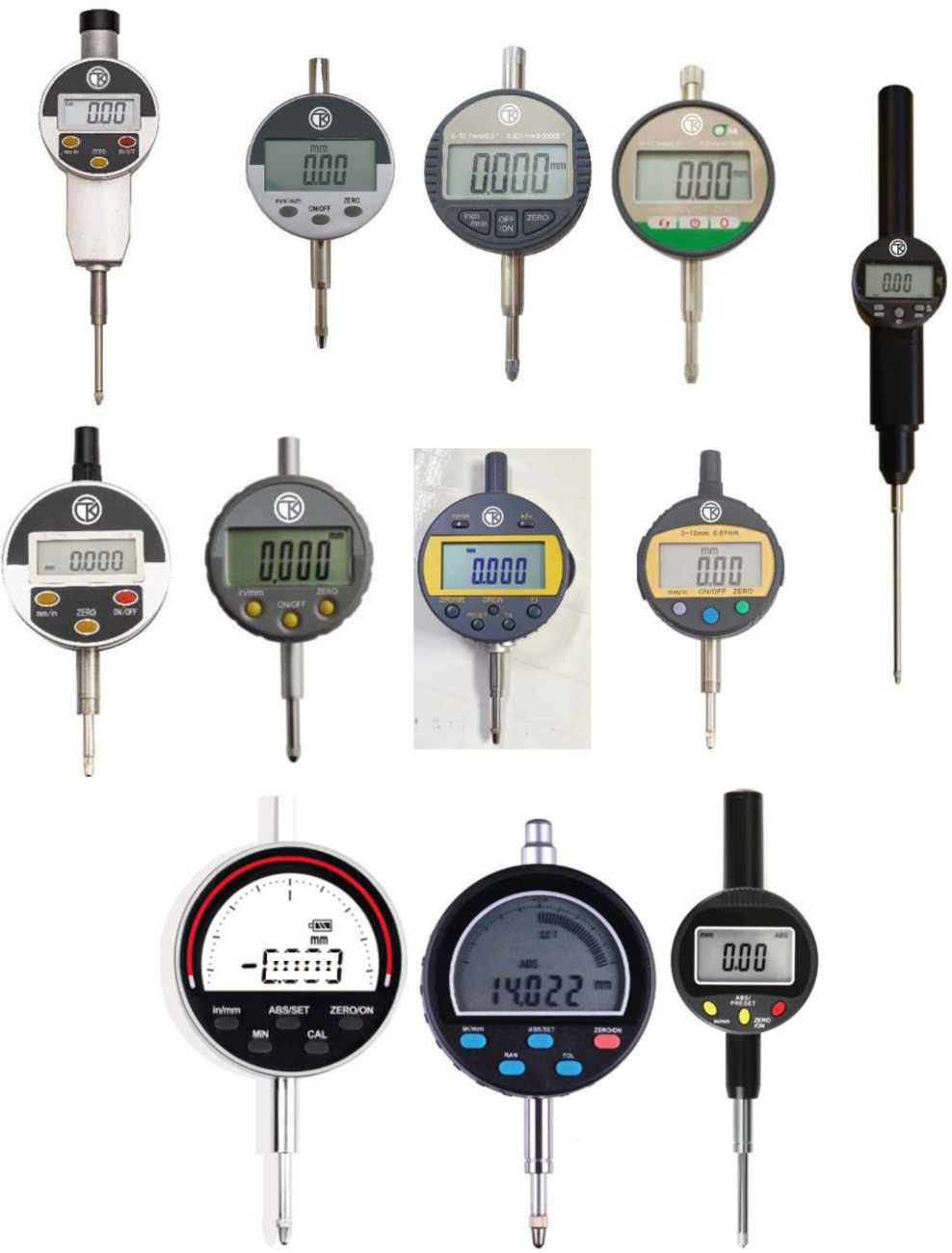

Рисунок 2 - Общий вид индикаторов модификации ИЧЦ

Рисунок 3 - Место нанесения заводского номера

Метрологические и технические характеристики

Таблица 1 - Метрологические и технические характеристики индикаторов

Обозначение	Цена деления шкалы/дискретн ость отсчета, мм	Исполнение	Диапазон измерений, мм	Наибольшая разность погрешностей показаний индикатора			Наибольшее измерительн ое усилие, Н	Размах показаний, мкм, не более	Вариация показаний, мкм, не более
				На любом участке диапазона измерений, мм		На всем диапазоне измерений Л, мкм
				Л0,1	Л1
1	2	3	4	5	6	7	8	9	10
ИЧ-2 0,01		0	от 0 до 2	4	8	10	1,5	3	2
ИЧ-2 0,01		1	от 0 до 2	6	10	12	1,5	3	3
ИЧ-3 0,01		0	от 0 до 3	4	8	10	1,5	3	2
ИЧ-3 0,01		1	от 0 до 3	6	10	15	1,5	3	3
ИЧ-5 0,01		0	от 0 до 5	4	8	12	1,5	3	2
ИЧ-5 0,01		1	от 0 до 5	6	10	16	1,5	3	3
ИЧ-7 0,01		0	от 0 до 7	4	8	14	1,5	3	2
ИЧ-7 0,01	п П1	1	от 0 до 7	6	10	18	1,5	3	3
ИЧ-10 0,01	0,01	0	от 0 до 10	4	8	15	1,5	3	2
ИЧ-10 0,01		1	от 0 до 10	6	10	20	1,5	3	3
ИЧ-12,7 0,01		0	от 0 до 12,7	4	8	16	1,5	5	5
ИЧ-12,7 0,01		1	от 0 до 12,7	6	10	21	1,5	6	6
ИЧ-25 0,01		0	от 0 до 25	4	8	22	3,0	5	5
ИЧ-25 0,01		1	от 0 до 25	6	10	30	3,0	6	6
ИЧ-50 0,01			от 0 до 50	10	15	40	5,0	6	6
ИЧ-100 0,01			от 0 до 100	15	20	50	5,0	6	6
ИЧ-1 0,001		-	от 0 до 1			5	3,0	3	3
ИЧ-3 0,001	0,001		от 0 до 3	-	-	5	3,0	3	3
ИЧ-7 0,001			от 0 до 7			5	3,0	3	3

1	2	3	4	5	6	7	8	9	10
ИЧЦ-50 0,002	0,002	-	от 0 до 50	-	-	30	5,0	4	4
ИЧЦ-50 0,001	0,001					30	5,0	3	3

Примечание:

ПоД A0.I и А1 понимают алгебраическую разность орДинат самой высокой и самой низкой точек кривой погрешности индикатора в преДелах любого участка Длиной соответственно 0,1 мм и 1 мм Диапазона измерений при прямом или обратном ходе измерительного стержня.

Таблица 2 -

и масса

Обозначение	Габаритные размеры, мм, не более			Масса, кг, не более
	длина	ширина	высота
1	2	3	4	5
ИЧ-2 0,01	120	60	50	0,150
ИЧ-3 0,01	120	60	50	0,150
ИЧ-5 0,01	120	60	50	0,150
ИЧ-7 0,01	120	60	50	0,150
ИЧ-10 0,01	120	100	50	0,150
ИЧ-12,7 0,01	120	60	50	0,150
ИЧ-25 0,01	200	100	50	0,250
ИЧ-50 0,01	200	100	50	0,300
ИЧ-100 0,01	250	100	50	0,400
ИЧ-1 0,001	120	100	50	0,250
ИЧ-3 0,001	120	60	50	0,250
ИЧ-7 0,001	120	60	50	0,250
ИЧ-10 0,001	120	60	50	0,250
ИЧ-12,7 0,001	120	60	50	0,250
ИЧ-2 0,002	120	60	50	0,250
ИЧ-3 0,002	120	60	50	0,250

1	2	3	4	5
ИЧ-7 O,OO2	12O	60	50	0,250
ИЧ-10 O,OO2	120	60	50	0,250
ИЧ-12,7 O,OO2	120	60	50	0,250
ИЧЦ-10 O,O1	120	60	50	0,200
ИЧЦ-10 O,OO5	120	60	50	0,200
ИЧЦ-10 O,OO2	120	60	50	0,200
ИЧЦ-10 O,OO1	120	60	50	0,200
ИЧЦ-12,5 O,O1	120	60	50	0,200
ИЧЦ-12,5 O,OO5	120	60	50	0,200
ИЧЦ-12,5 O,OO2	120	60	50	0,200
ИЧЦ-12,5 O,OO1	120	60	50	0,200
ИЧЦ-12,7 O,O1	120	60	50	0,200
ИЧЦ-12,7 O,OO5	120	60	50	0,200
ИЧЦ-12,7 O,OO2	120	60	50	0,200
ИЧЦ-12,7 O,OO1	120	60	50	0,200
ИЧЦ-25 O,O1	200	100	50	0,200
ИЧЦ-25 O,OO5	200	100	50	0,200
ИЧЦ-25 O,OO2	200	100	50	0,200
ИЧЦ-25 O,OO1	200	100	50	0,200
ИЧЦ-50 O,O1	250	100	50	0,250
ИЧЦ-50 O,OO5	250	100	50	0,250
ИЧЦ-50 O,OO2	250	100	50	0,250
ИЧЦ-50 O,OO1	250	100	50	0,250

Таблица 3 - Технические

Наименование характеристики	Значение
Диаметр присоединительной гильзы, мм, не более	8-0,015
Параметр шероховатости Ra по ГОСТ 2789-73, мкм, не более - измерительной поверхности наконечника - наружной поверхности гильзы индикатора	0,10 0,63
Степень защиты по ГОСТ 14254-961):	IP54
Отклонение от цилиндричности диаметра присоединительной гильзы, мкм, не более	8
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре + 20 °С, %, не более	от +15 до +25 80
Защита имеется только у индикаторов модификации ИЧЦ с соответствующей маркировкой

Таблица 4 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет, не менее	5
Средняя наработка до отказа, ч, не менее	50000

Знак утверждения типа наносится на титульный лист паспорта типографским методом.

Комплектность средства измерений

Таблица 5 - Комплектность

Наименование	Обозначение	Количество
Индикатор часового типа ОТК	.1)	1 шт.
Элемент питания для индикаторов модификации ИЧЦ	-	1 шт.
Футляр	-	1 шт.
Паспорт	-	1 экз.
1) В соответствии с заказом

Сведения о методиках (методах) измерений

приведены в разделе 5 «Устройство и принцип работы» документов «Индикаторы часового типа ОТК модификации ИЧ. Паспорт», «Индикаторы часового типа ОТК модификации ИЧЦ. Паспорт».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1^10“⁹ до 100 м и длин волн в диапазоне от 0,2 до 50 мкм;

ТУ 26.51.33-001-33320375-2024 «Индикаторы часового типа ОТК. Технические условия.».

Правообладатель

Общество с ограниченной ответственностью «ОРГАНИЗАЦИЯ ТОЧНОГО КОНТРОЛЯ» (ООО «ОТК»)

ИНН 7448213854

Юридический адрес: 454008, г. Челябинск, ул. Каслинская, д. №26а, неж. помещ. 5, оф. 18А

E-mail: info@otk74.com

Тел.: +7 (351) 242-00-97

Изготовитель

Общество с ограниченной ответственностью «ОРГАНИЗАЦИЯ ТОЧНОГО КОНТРОЛЯ» (ООО «ОТК»)

ИНН 7448213854

Адрес: 454008, г. Челябинск, ул. Каслинская, д. №26а, неж. помещ. 5, оф. 18А

E-mail: info@otk74.com

Тел.: +7 (351) 242-00-97

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)

Адрес места осуществления деятельности: 142300, Московская обл., г. Чехов, ш. Симферопольское, д. 2, лит. А, помещ. I

Юридический адрес: 119530, г. Москва, пр-кт Вернадского, д. 41, стр. 1, эт. 4, помещ. I, ком. 28

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312126.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «07» октября 2024 г. № 2338

Регистрационный № 93398-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Дозиметры-радиометры МКС-Н2020

Назначение средства измерений

Дозиметры-радиометры МКС-Н2020 (далее - устройства или МКС-Н2020) предназначены для:

• - измерений мощности амбиентного эквивалента дозы (МАЭД) гамма излучения;

• - измерений плотности потока и поверхностной активности альфа- излучающих радионуклидов;

• - измерений плотности потока и поверхностной активности бета- излучающих радионуклидов;

• - вывода на дисплей расчётного значения ожидаемой эквивалентной дозы в коже персонала от бета-излучения при её локальных загрязнениях радиоактивными веществами.

Описание средства измерений

Конструктивно устройства выполнены в виде моноблока в герметичном корпусе из пластика. На верхней части устройства расположен OLED дисплей, кнопки управления и кнопка включения питания. С помощью пяти кнопок управления осуществляется управление режимами работы устройства.

Питание МКС-Н2020 осуществляется от встроенной литий-ионной аккумуляторной батареи. Зарядка встроенной аккумуляторной батареи МКС-Н2020 выполняется при подключении к зарядному устройству.

В состав устройства входит электронная плата с установленными на ней тремя детекторами: первый на основе пластикового сцинтиллятора площадью 25 см² и кремниевого фотоумножителя (КФЭУ) для одновременного и раздельного измерения плотности потока частиц или поверхностной активности радионуклидов альфа и бета-излучения (разделение импульсов от альфа-, бета-излучения осуществляется автоматически по их амплитуде и длительности), второй на основе сцинтиллятора (КФЭУ для измерения МАЭД гамма-излучения).

Принцип работы детекторов основан на том, что излучение вызывает сцинтилляции в чувствительном объеме детектора. Световые импульсы по световодам поступают на чувствительную поверхность КФЭУ. Импульсы на выходе КФЭУ преобразуются в значение плотности потока частиц (значение поверхностной активности радионуклидов) или МАЭД с помощью программного обеспечения (ПО). Полученное значение величины плотности потока частиц (поверхностной активности радионуклидов) и МАЭД сравнивается с заданным пороговым значением срабатывания сигнализации. В случае превышения порогового значения включается сигнал тревоги.

Обработку электрических сигналов, поступающих с детекторов, управление OLED дисплеем, обслуживание кнопок управления, управление звуковой и световой сигнализацией осуществляет встроенный микроконтроллер устройства. Алгоритм работы устройства обеспечивает непрерывность процесса измерений и оперативное представление результатов измерений и результатов расчёта эквивалентной дозы в коже на OLED дисплее. Время измерения задаётся устройством автоматически, кроме специального режима для измерения альфа-/бета- излучающих источников с плотностью потока менее 10 част^см^-2^мин^-'. Специальный режим включается с помощью прикладного ПО «Конфигуратор МКС-Н2020».

В состав устройства входит специальная насадка (экран) с диафрагмой (окном) площадью 1 см², которая позволяет провести измерение плотности потока и поверхностной активности бета- излучающих радионуклидов на 1 см² кожи персонала, загрязненной радиоактивными веществами и с помощью ПО выполнить расчет значения ожидаемой эквивалентной дозы в коже с отображением результатов на дисплее.

Для обмена информацией с ПК и устройствами верхнего уровня автоматизированных систем в МКС-Н2020 предусмотрен интерфейс USB (посредством герметично установленного разъема).

В устройстве есть внутренняя энергонезависимая память, в которую производится автоматическая запись результатов измерений и эквивалентной дозы в коже (не менее 500 записей). Указанная запись может быть считана с помощью ПК (предустановленного на ПК программного обеспечения обмена информацией с устройством).

Предусмотрено пломбирование одного из крепежных винтов корпуса МКС-Н2020.

Заводской номер МКС-Н2020 в цифровом формате методом термотрансферной печати наносится на шильд, размещаемый на корпусе МКС-Н2020.

Нанесение знака поверки на МКС-Н2020 не предусмотрено.

Общий вид МКС-Н2020 представлен на рисунке 1.

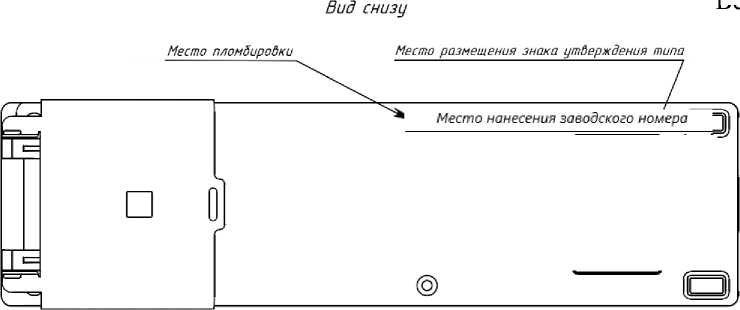

Места размещения знака утверждения типа и пломбировки приведены на рисунке 2.

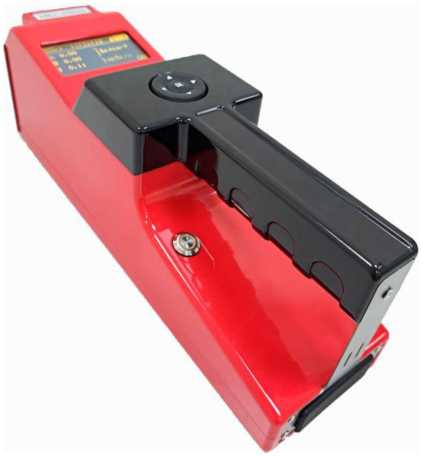

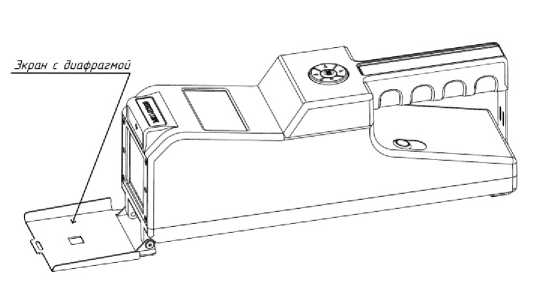

Рисунок 1 - Общий вид МКС-Н2020

Программное обеспечение

Программное обеспечение (ПО) МКС-Н2020 включает в себя встроенное ПО, установленное в энергонезависимой памяти и записанное изготовителем, и прикладное ПО «Конфигуратор МКС-Н2020».

Основное назначение встроенного ПО - расчет и вывод на дисплей значений МЭД, плотности потока (поверхностной активности) бета- и альфа-излучающих радионуклидов и ожидаемой эквивалентной дозы в коже, записи данных в память устройства и обеспечение передачи данных, хранящихся в памяти устройства, на верхний уровень (при использовании устройства с ПЭВМ или в составе автоматизированной системы). Встроенное ПО является метрологически значимым.

Основное назначение прикладного ПО «Конфигуратор МКС-Н2020» - настройка, управление режимами работы устройства, считывание данных и архива измерений из внутренней энергонезависимой памяти устройства. Прикладное ПО не является метрологически значимым.

Уровень защиты встроенного ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
	встроенное ПО	прикладное ПО
Идентификационное наименование ПО	-	Конфигуратор МКС-Н2020
Номер версии (идентификационные номер) ПО	2.0.1	не ниже 2.0.X.Y1)
Цифровой идентификатор ПО	-	2)
Алгоритм вычисления идентификатора ПО	-	MD5

Примечания

• ¹⁾ Значения X от 0 до 99, Y - от 0 до 99. Актуальный номер версии вносится в паспорт устройства при выпуске из производства.

• ²⁾ Актуальный цифровой идентификатор ПО вносится в паспорт устройства при выпуске из производства.

Метрологические и технические характеристики

Метрологические и технические характеристики МКС-Н2020 приведены в таблицах 2 и 3.

Таблица 2 -

Наименование характеристики	Значение
Диапазон измерения плотности потока бета-частиц, част^мин-1^см-2 1) - нижняя граница диапазона измерений для времени измерения 4 ч (время измерения фона 3 ч) - нижняя граница диапазона измерений для времени измерения 100 с (время измерения фона 180 с)	от 1,0 до 1^107 от 1,0 от 13,0
Диапазон измерения плотности потока бета-частиц в режиме поиска, част^ мин-1 •см-2 - нижняя граница диапазона измерений для времени измерения 4 ч (время измерения фона 3 ч) - нижняя граница диапазона измерений для времени измерения 100 с (время измерения фона 180 с)	от 1,0 до 1^106 от 1,0 от 13,0
Пределы допускаемой основной относительной погрешности измерения плотности потока бета-частиц в условиях бета-излучения радионуклидов (Sr-90+Y-90), %	30 ±(15+   ) 2)
Диапазон измерения поверхностной активности нуклидов Sr-90+Y-90, Бк •см-2 1)	от 3,0 до 2,0^106
Диапазон измерения поверхностной активности нуклидов Sr-90+Y-90 в режиме поиска, Бк •см-2	от 3,0 до 8,0^104
Пределы допускаемой основной относительной погрешности измерения поверхностной активности нуклидов Sr-90+Y-90, %	± (15+ -90) 3) AS
Чувствительность к бета-излучению Sr-90+Y-90 в условиях бета-излучения радионуклидов (Sr-90+Y-90) в геометрии 1С0, (с ')/(мин 1 •см 2). не менее	0,1
Диапазон измерения плотности потока альфа-частиц, част^мин-1^см-2 2) - нижняя граница диапазона измерений для времени измерения 4 ч (время измерения фона 3 ч) - нижняя граница диапазона измерений для времени измерения 100 с (время измерения фона 180 с)	от 1,0 до 3^106 от 1,0 от 6,0
Диапазон измерения плотности потока альфа-частиц в режиме поиска, част^ мин-1 •см-2 - нижняя граница диапазона измерений для времени измерения 4 ч (время измерения фона 3 ч) - нижняя граница диапазона измерений для времени измерения 100 с (время измерения фона 180 с)	от 1,0 до 3^105 от 1,0 от 6,0
Пределы допускаемой основной относительной погрешности измерения плотности потока альфа-частиц в условиях альфа-излучения радионуклидов Pu-239, %	± (15+К), 2) 4) (р
Диапазон измерения поверхностной активности нуклидов Pu-239, Бк •см-2 5)	от 1,0 до 1,0^105
Диапазон измерения поверхностной активности нуклида Pu-239 в режиме поиска, Бк •см-2	от 1,0 до 4,0^103
Пределы допускаемой основной относительной погрешности измерения поверхностной активности нуклидов в условиях альфа-излучения радионуклидов Pu-239, %	± (15+ К) 3) 6) AS
Диапазон измерения мощности амбиентного эквивалента дозы гамма-излучения, мкЗв/ч	от 0,1 до 1^106

Наименование характеристики	Значение
Пределы допускаемой основной относительной погрешности измерения МАЭД гамма-излучения, %, не более	± 20
Пределы допускаемой дополнительной относительной погрешности измерения мощности амбиентного эквивалента дозы, обусловленной энергетической зависимостью чувствительности относительно энергии излучения Cs-137, %: для диапазона регистрируемых энергий гамма-излучения от 0,05 до 1,25 МэВ для диапазона регистрируемых энергий гамма-излучения от 1,25 до 7,0 МэВ	± 30 ± 50
Пределы допускаемой дополнительной относительной погрешности измерения всех измеряемых физических величин, %: - при изменении температуры окружающей среды от нормальной до повышенной или пониженной рабочей температуры; - при изменении относительной влажности от нормальной до повышенной влажности (без конденсации влаги)	±10 ±10
Пределы допускаемой дополнительной относительной погрешности измерения мощности амбиентного эквивалента дозы, обусловленной анизотропией чувствительности при энергии у-излучения 0,661 МэВ             (Cs-137), %	± 30
Примечания 1) в условиях бета-излучения радионуклидов Sr-90+Y-90 источника типа 1С0; 2) ф - величина, численно равная значению измеряемой плотности потока, %; 3) As - величина, численно равная значению измеряемой поверхностной активности, Бк •см-2; 4) К - коэффициент равный 20; 5) в условиях альфа-излучения радионуклидов Pu-239 источника типа 1П9; 6) К - коэффициент равный 35.

Таблица 3 - Основные технические

Наименование характеристики	Значение
Диапазон средних энергий регистрируемого бета-излучения, МэВ	от 0,05 до 3,5
Диапазон энергий регистрируемого альфа-излучения, МэВ	от 4,0 до 7,0
Диапазон регистрируемых энергий гамма-излучения, МэВ	от 0,05 до 7,0
Нормальные условия эксплуатации - температура окружающей среды, °С - относительная влажность воздуха, % - атмосферное давление, кПа	от +15 до +25 от 30 до 80 от 84,0 до 106,7
Время непрерывной работы при работе от аккумулятора, ч, не менее	8
Потребляемая мощность от аккумулятора, Вт, не более	2
Время зарядки аккумулятора, ч, не более	6
Средняя наработка на отказ, ч, не менее	15000
Средний срок службы, лет, не менее	6
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха при температуре +35 °С без конденсации влаги, %, не более - атмосферное давление, кПа	от -20 до +50 95 от 84,0 до 106,7
Масса, кг, не более	1,3

Наименование характеристики	Значение
Габаритные размеры, мм, не более:
- длина	300
- ширина	85
- высота	118

Знак утверждения типа

наносится методом компьютерной графики на титульный лист руководства по эксплуатации и на шильд устройства методом термотрансферной печати.

Комплектность средства измерений

Комплектность устройства приведена в таблице 4.

Таблица 4 - Комплектность

Наименование	Обозначение	Количество	Примечание
1 Дозиметр-радиометр	МКС-Н2020*	1 шт.
2 Упаковка**	НДРП.305646.004	1 шт.
3 Защитный кейс для хранения и перенос *** ки	-	1 шт.
4 Комбинированный контрольный альфа-/бета- источник	-	1 шт.
5 Руководство по эксплуатации	НДРП.412152.002РЭ	1 экз.
6 Паспорт	НДРП.412152.002ПС	1 экз.
7 Руководство по ремонту	НДРП.412152.002РС	1 экз.
8 Комплект ЗИП в составе: - винт М2.5, 4 шт.; - плёнка защитная, 4 шт.	НДРП.412152.002ЗИ	1 шт.	комплект
9 Комплект инструментов и принадлежностей для выполнения технического обслуживания и поверки в составе**: - дистанцир (для источников типа 1С0, 1П9, ОСГИ), 1 шт.; - отвёртка слесарно-монтажная с шестигранным шлицем, 1 шт.; - подставка, 1 шт.	НДРП.412914.004 НДРП.711151.002	1 шт.	комплект
10 Зарядное устройство 18В 1A	-	1 шт.
11 Кабель для подключения к ПК по USB	НДРП.687722.004	1 шт.
12 Программное обеспечение «Конфигуратор МКС-Н2020»	НДРП.3020007.002	1 шт.	Поставляется на оптическом диске
Примечания * - обозначение в соответствии в конструкторской документации НДРП.412152.002; ** - количество и поставка в зависимости от заказа; *** - по отдельному заказу.

Сведения о методиках (методах) измерений

приведены в разделе «Использование по назначению» документа «Дозиметр-радиометр МКС-Н2020. Руководство по эксплуатации» НДРП.412152.002 РЭ.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 8.033-2023 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений активности радионуклидов, удельной активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников;

Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2314 «Об утверждении Государственной поверочной схемы для средств измерений кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы, мощности экспозиционной дозы, амбиентного, направленного и индивидуального эквивалентов дозы, мощностей амбиентного, направленного и индивидуального эквивалентов дозы и потока энергии рентгеновского и гамма-излучений»;

ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия;

НДРП.412152.002ТУ Дозиметр-радиометр МКС-Н2020. Технические условия

Правообладатель

Общество с ограниченной ответственностью «НЕОРАДТЕХ» (ООО «НЕОРАДТЕХ») ИНН 4025435970

Юридический адрес: 249032, Калужская обл., г. Обнинск, ул. Курчатова, д. 19а, оф. 405

Изготовитель

Общество с ограниченной ответственностью «НЕОРАДТЕХ» (ООО «НЕОРАДТЕХ») ИНН 4025435970

Адрес: 249032, Калужская обл., г. Обнинск, ул. Курчатова, д. 19а, оф. 405 Тел. +7(48439)79028

Е-mail: neoradtech@yandex.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Свердловской области» (ФБУ «УРАЛТЕСТ») Адрес: 620075, Свердловская обл., г. Екатеринбург, ул. Красноармейская, стр. 2а Телефон: 8 (343) 236-30-15

Е-mail: uraltest@uraltest.ru

Web-сайт: www.uraltest.ru

Уникальный номер записи в реестре аккредитованных лиц № 30058-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «07» октября 2024 г. № 2338

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение для модификации
	SWM-1A3	SWM-2A6	SWM-1B3	SWM-2B6
Емкость шкалы: - секундной, с	от 0 до 30	от 0 до 60	от 0 до 30	от 0 до 60
- минутной, мин	от 0 до 15	от 0 до 30	от 0 до 15	от 0 до 30
Цена деления шкалы: - секундной, с	0,1	0,2	0,1	0,2
- минутной, мин	0,5	1,0	0,5	1,0
Пределы допускаемой абсолютной погрешности измерений интервалов времени, с: - для интервала времени 30 с	±0,3		±0,3
- для интервала времени 60 с	-	±0,6	-	±0,6
- для интервала времени 900 с	±0,7	-	±1,6	-
- для интервала времени 1800 с	-	±1,6	-	±1,6

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение для модификации
	SWM-1A3	SWM-2A6	SWM-1B3	SWM-2B6
Габаритные размеры (длинахширинахвысота), мм, не более	70x50x16
Масса, кг, не более	0,1
Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность, %	от -20 до +40 от 30 до 80

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом и на корпус секундомеров любым технологическим способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Секундомер механический RGK SWM	-	1 шт.
Руководство по эксплуатации	-	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 4 «Работа с прибором» руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

«Секундомеры механические RGK SWM. Стандарт предприятия».

Правообладатель

Shanghai SASEY Trade Co., Ltd, Китай

Адрес юридического лица: 266, Lane 2999, Bao'an Highway, Shanghai, China

Изготовитель

Shanghai SASEY Trade Co., Ltd, Китай

Адрес: 266, Lane 2999, Bao'an Highway, Shanghai, China

Испытательный центр

Общество     с     ограниченной

(ООО «РАВНОВЕСИЕ»)

Адрес юридического лица: 117105, г. Москва, ш. Варшавское, д. 1, стр. 1-2, эт. 1, помещ. 1, оф. в005, к. 21

Адрес места осуществления деятельности: 117630, г. Москва, ш. Старокалужское, д. 62, эт. 1, помещ. I, ком. 55, 72, 73, 74, 75

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314471.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «07» октября 2024 г. № 2338

Регистрационный № 93400-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Измерители временных параметров реле ЧИ 4018

Назначение средства измерений

Измерители временных параметров реле ЧИ 4018 (далее - измерители) предназначены для измерений интервалов времени.

Описание средства измерений

Принцип действия измерителей основан на измерении длительности интервалов заполнения или отсутствия высокочастотного колебания, подаваемого в качестве зондирующего на исследуемые пары контактов при их размыкании или замыкании.

Конструктивно измерители представляют собой пластмассовый моноблок с жидкокристаллическим экраном и органами управления в виде функциональных кнопок.

На передней панели измерителей расположены: жидкокристаллический экран и функциональные кнопки. На задней панели измерителей расположены: кнопка включения питания, гнездо для подключения сетевого кабеля, разъем USB, клеммы и разъемы различного назначения.

Серийный номер наносится на заднюю панель измерителей методом лазерной гравировки в виде цифрового кода.

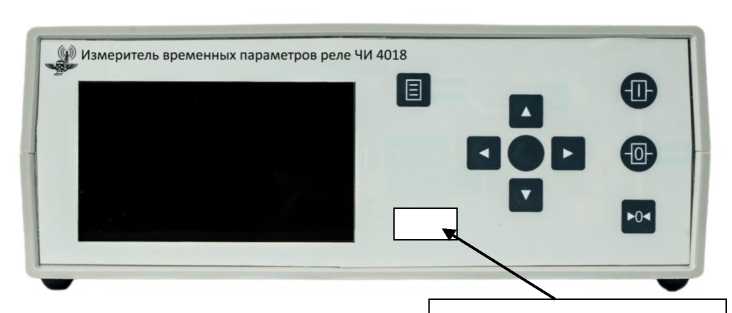

Общий вид измерителей с указанием места нанесения знака утверждения типа, 1. Нанесение знака поверки на измерители в Пломбирование мест настройки (регулировки) из пластмассы, окрашиваемой в цвета, которые

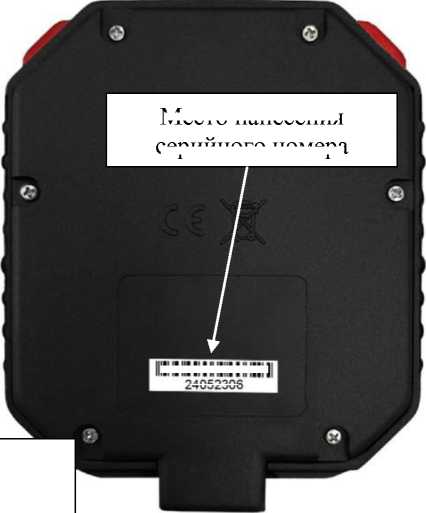

Место нанесения серийного номера

б) вид сзади

Рисунок 1 - Общий вид измерителей с указанием места нанесения знака утверждения типа, места нанесения серийного номера

Программное обеспечение

Программное обеспечение (далее - ПО) измерителей состоит из встроенного и внешнего ПО. Встроенное ПО отвечает за работу измерителей в целом, внешнее ПО используется для удаленного управления измерителями.

Конструкция измерителей исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Встроенное ПО является метрологически значимым.

Внешнее ПО является метрологически незначимым.

Метрологические характеристики измерителей нормированы с учетом влияния встроенного ПО.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.

Идентификационные данные метрологически значимого встроенного ПО измерителей приведены в таблице 1.

Таблица 1 -

ПО

данные

Идентификационные данные	Значение
Идентификационное наименование ПО	-
Номер версии (идентификационный номер ПО), не ниже	0.1
Цифровой идентификатор ПО	-

Метрологические и технические характеристики Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений интервалов времени, мс	от 0,1 до 99999
Пределы допускаемой абсолютной погрешности измерений интервалов времени, мс: - при измерении интервалов времени в цепях постоянного тока - при измерении интервалов времени в цепях переменного тока	±(0,00005^Т1) + 0,3 мс) ±(0,00005^Т1) + 20 мс)
1) Т - измеренное значение интервала времени, мс.

Таблица 3 - Основные технические

Наименование характеристики	Значение
Параметры электрического питания: - напряжение переменного тока, В	от 187 до 242
- частота переменного тока, Гц	50±1
Потребляемая мощность, В^А, не более	10
Габаритные размеры (высотахдлинахширина), мм, не более	96x246x198
Масса, кг, не более	1,5
Рабочие условия измерений: - температура окружающей среды, °С	от -10 до +40
- относительная влажность при температуре окружающей среды +25 °С, %, не более	80
Средняя наработка на отказ, ч	10000
Средний срок службы, лет	8

Знак утверждения типа

наносится на титульный лист паспорта и руководства по эксплуатации типографским способом и на корпус измерителей любым технологическим способом.

Комплектность средства измерений Таблица 4 - Комплектность средства и

Наименование	Обозначение	Количество
Измеритель временных параметров реле ЧИ 4018	-	1 шт.
Паспорт	422150-02-39062939-19 ПС	1 экз.
Руководство по эксплуатации	422150-02-39062939-19 РЭ	1 экз.
Программное обеспечение	422150-02-39062939-19 ПО	1 шт. 1)
Сетевой шнур питания	PC-186-VDE	1 шт.
Разъем с кожухом	DB-9M	1 шт.
Интерфейсный USB кабель	USB А - USB В	1 шт.
Предохранитель 0,25 А	ВПТ6-2 0.25 А 250 В	1 шт.
Предохранитель 10 А	H520 10 А 250В	1 шт.

Наименование	Обозначение	Количество
Устройство вспомогательное УВ 4018	-	1 шт. 2)
1) Поставляется на CD или USB накопителе.
2) Поставляется по заказу.

Сведения о методиках (методах) измерений

приведены в разделе 5 «Порядок работы с прибором» руководства по эксплуатации 422150-0239062939-19 РЭ.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

ТУ 422150-02-39062939-19 «Измерители временных параметров реле ЧИ 4018. Технические условия».

Правообладатель

Общество с ограниченной ответственностью «Технический центр ЖАиС» (ООО «ТЦ ЖАиС») ИНН 6228026381

Адрес юридического лица: 390000, Рязанская обл., г. Рязань, ул. Урицкого, д. 35

Изготовитель

Общество с ограниченной ответственностью «Технический (ООО «ТЦ ЖАиС») ИНН 6228026381

Адрес: 390000, Рязанская обл., г. Рязань, ул. Урицкого, д. 35

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «07» октября 2024 г. № 2338

Регистрационный № 93401-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерений количества и параметров свободного нефтяного газа СИКГ № 115 «Газ в Газпроммежрегионгаз Оренбург»

Назначение средства измерений

Система измерений количества и параметров свободного нефтяного газа СИКГ № 115 «Газ в Газпроммежрегионгаз Оренбург» (далее - СИКГ) предназначена для измерений объемного расхода и объема свободного нефтяного газа, приведенных к стандартным условиям (температура плюс 20 °C, абсолютное давление 0,101325 МПа).

Описание средства измерений

Принцип действия СИКГ основан на косвенном методе динамических измерений объемного расхода и объема свободного нефтяного газа, приведенных к стандартным условиям. Объемный расход свободного нефтяного газа при рабочих условиях измеряется с помощью ультразвукового преобразователя расхода и приводится к стандартным условиям методом «pTZ-пересчет» системой сбора и обработки информации (далее - СОИ) на основе измеренных значений давления, температуры свободного нефтяного газа и вычисленного коэффициента сжимаемости свободного нефтяного газа в соответствии c ГСССД МР 113-03. Объем свободного нефтяного газа, приведенный к стандартным условиям, вычисляется интегрированием по времени объемного расхода свободного нефтяного газа, приведенного к стандартным условиям.

СИКГ представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного производства.

К настоящему типу средства измерений (далее - СИ) относится СИКГ с заводским № 4910.22.

Конструктивно СИКГ состоит из:

• - одной рабочей измерительной линии (далее - ИЛ) (диаметр трубопровода DN 150 с переходом на DN 200), одной контрольно-резервной ИЛ (диаметр трубопровода DN 150 с переходом на DN 200) и байпасной линии (диаметр трубопровода DN 150);

• - СОИ;

• - системы отбора пробы газа.

На ИЛ СИКГ установлены следующие основные СИ:

• - расходомеры - счетчики газа ультразвуковые Turbo Flow UFG (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер) 56432-14) модификации Turbo Flow UFG-F, исполнение Б с четырьмя парами приемопередатчиков;

• - датчики давления Метран-150 (регистрационный номер 32854-13) модели Метран-150ТА;

• - термопреобразователи прецизионные ПТ 0304-ВТ (регистрационный номер 77963-20).

В состав СОИ СИКГ входят:

• - барьеры искробезопасности НБИ (регистрационный номер 59512-14) модификации НБИ-20П;

• - вычислители УВП-280 (регистрационный номер 53503-13) модификации УВП-280Б.01 (основной и резервный).

Состав и технологическая схема СИКГ обеспечивают выполнение следующих основных функций:

• - автоматическое измерение объемного расхода свободного нефтяного газа при рабочих условиях, абсолютного давления и температуры свободного нефтяного газа;

• - автоматическое вычисление объемного расхода и объема свободного нефтяного газа, приведенных к стандартным условиям;

• - вычисление физических свойств свободного нефтяного газа;

• - ввод условно-постоянных параметров;

• - отображение (индикация) и регистрация результатов измерений;

• - формирование и хранение архивов об измеренных и вычисленных параметрах;

• - передача информации об измеренных и вычисленных параметрах на верхний уровень;

• - защиту системной информации от несанкционированного доступа.

Заводской номер в виде цифрового обозначения нанесен типографским способом на титульный лист паспорта СИКГ, а также методом шелкографии на маркировочную табличку, закрепленную на раме СИКГ.

Конструкция СИКГ не предусматривает нанесение знака поверки.

Пломбирование СИКГ не предусмотрено.

Программное обеспечение

Программное обеспечение (далее - ПО) обеспечивает реализацию функций СИКГ.

ПО СИКГ защищено от несанкционированного доступа. Метрологические характеристики СИКГ нормированы с учетом влияния ПО.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО СИКГ

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	ПО
Номер версии (идентификационный номер) ПО	3.13
Цифровой идентификатор ПО	4DF582B6
Алгоритм вычисления цифрового идентификатора	CRC 32

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений объемного расхода свободного нефтяного газа, приведенного к стандартным условиям, м3/ч	от 500 до 16000
Пределы допускаемой относительной погрешности измерений объемного расхода и объема свободного нефтяного газа, приведенных к стандартным условиям, %	±0,8

Таблица 3 - Основные технические

Наименование характеристики	Значение
Объемный расход свободного нефтяного газа в рабочих условиях, м3/ч	от 25,86 до 2440,00
Абсолютное давление свободного нефтяного газа, МПа	от 0,70 до 1,71
Температура свободного нефтяного газа, °С	от 0 до +40

Наименование характеристики	Значение
Условия эксплуатации: - температура окружающей среды: а) в месте установки СИКГ, °С б) в термочехлах для СИ, в месте установки СОИ, °С - относительная влажность (без конденсации влаги), %, не более - атмосферное давление, кПа	от -43 до +42 от +12 до +28 95 от 84 до 106
Примечание - Относительная влажность и атмосферное давление в месте установки СИ СИКГ должны соответствовать условиям эксплуатации, приведенным в описаниях типа и (или) эксплуатационных документах данных СИ.

Знак утверждения типа наносится на титульный лист паспорта СИКГ типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность СИКГ

Наименование	Обозначение	Количество
Система измерений количества и параметров свободного нефтяного газа СИКГ № 115 «Газ в Газпроммежрегионгаз Оренбург»	-	1 шт.
Паспорт	-	1 экз.
Руководство по эксплуатации	-	1 экз.

Сведения о методиках (методах) измерений

приведены в документе «Государственная система обеспечения единства измерений. Методика измерений объемного расхода и объема свободного нефтяного газа системой измерений количества и параметров свободного нефтяного газа СИКГ №   115

«Газ в Газпроммежрегионгаз Оренбург», регистрационный номер ФР.1.29.2022.44363.

Нормативные документы, устанавливающие требования к средству измерений

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 6.6);

Приказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении государственной поверочной схемы для средств измерений объемного и массового расходов газа».

Правообладатель

Закрытое акционерное общество «Нефтемонтаждиагностика» (ЗАО «НМД»)

ИНН 0277010224

Юридический адрес: 450112, Республика Башкортостан, г. Уфа, ул. Соединительное ш., д. 2, к. 2

Телефон: (347) 246-25-03

Факс: (347) 246-25-13

Web-сайт: http://www.nmdcomp.ru

E-mail: info@nmdcomp.ru

Изготовитель

Закрытое акционерное общество «Нефтемонтаждиагностика» (ЗАО «НМД»)

ИНН 0277010224

Адрес: 450112, Республика Башкортостан, г. Уфа, ул. Соединительное ш., д. 2, к. 2 Телефон: (347) 246-25-03

Факс: (347) 246-25-13

Web-сайт: http://www.nmdcomp.ru

E-mail: info@nmdcomp.ru

Испытательный центр

Общество с ограниченной ответственностью Центр Метрологии «СТП» (ООО ЦМ «СТП»)

Адрес: 420107, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, к. 5, оф. 7 Телефон: (843) 214-20-98

Факс: (843) 227-40-10

Web-сайт: http://www.ooostp.ru

E-mail: office@ooostp.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311229.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «07» октября 2024 г. № 2338

Регистрационный № 93402-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Секундомеры электронные RGK SWE

Назначение средства измерений

Секундомеры электронные RGK SWE (далее - секундомеры) предназначены для измерений интервалов времени.

Описание средства измерений

Принцип действия секундомеров основан на делении частоты, задаваемой опорным кварцевым генератором, и счете импульсов с выхода делителя частоты. Микропроцессор обеспечивает функционирование секундомеров в различных режимах работы и вывод измерительной информации на жидкокристаллический индикатор (далее - ЖКИ).

Конструктивно секундомеры выполнены в виде пластикового корпуса с ЖКИ. Управление режимами осуществляется с помощью кнопок, расположенных на корпусе секундомеров.

Секундомеры выпускаются в модификациях: SWE-01, SWE-02, SWE-03, отличающихся внешним видом.

Серийный номер наносится на маркировочную наклейку любым технологическим способом в виде цифрового кода.

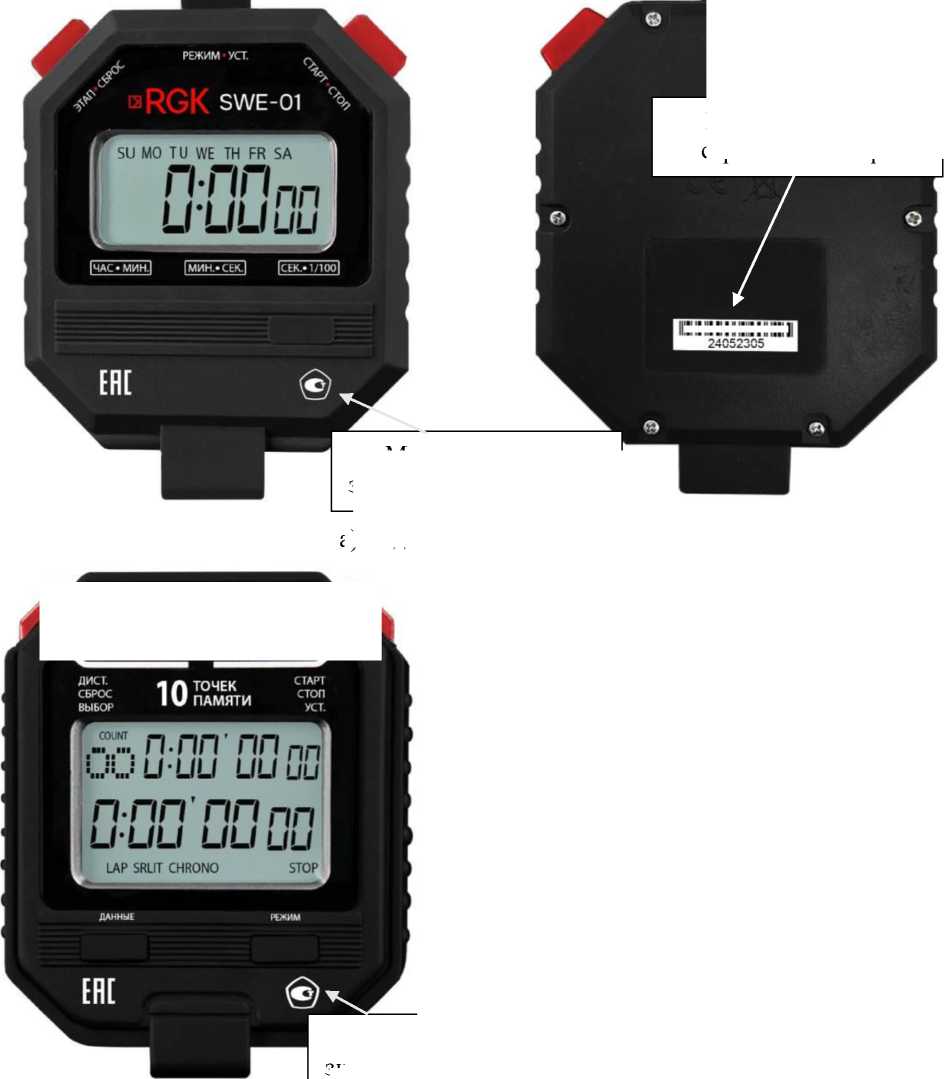

Общий вид секундомеров с указанием места нанесения знака утверждения типа, места нанесения серийного номера представлен на рисунке 1. Нанесение знака поверки на секундомеры в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) секундомеров не предусмотрено.

Цветовая гамма корпуса секундомеров может быть изменена по решению изготовителя в одностороннем порядке.

Место нанесения знака утверждения типа

Место нанесения серийного номера

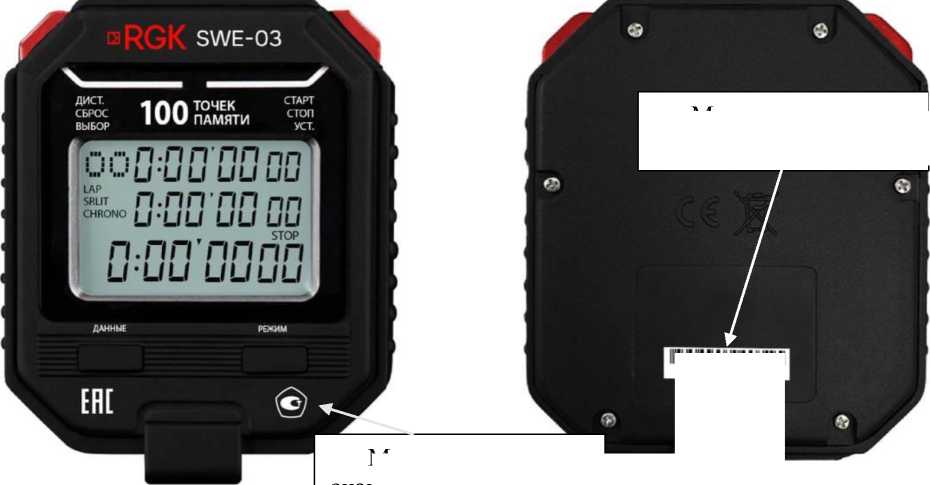

в) модификация SWE-03

Рисунок 1 - Общий вид секундомеров с указанием места нанесения знака утверждения типа, места нанесения серийного номера

Программное обеспечение

Программное обеспечение (далее - ПО) секундомеров состоит из встроенного ПО.

ПО устанавливается на предприятии-изготовителе, недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования секундомеров.

Конструкция секундомеров исключает возможность несанкционированного влияния на ПО и измерительную информацию.

ПО является метрологически значимым.

Метрологические характеристики секундомеров нормированы с учетом влияния ПО.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.

Идентификационные данные метрологически значимого ПО секундомеров приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные	Значение
Идентификационное наименование ПО	-
Номер версии (идентификационный номер ПО), не ниже	0.0.1
Цифровой идентификатор ПО	-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Пределы допускаемой абсолютной погрешности измерений интервалов времени в режиме секундомера, с	±(9,6^10-6^Тх + 0,01) 1)
Дискретность отсчета времени, с	0,01
1) Тх - значение измеренного интервала времени, с.

Таблица 3 - Основные технические

Наименование характеристики	Значение
Номинальное значение частоты кварцевого генератора, Гц	32768
Параметры электрического питания напряжения постоянного тока, В: - для модификации RGK SWE-01 (от элемента питания LR44)	1,5
- для модификаций RGK SWE-02, RGK SWE-03 (от элемента питания R2032)	3,0
Габаритные размеры (длина^ширина^высота), мм, не более: - для модификации RGK SWE-01	82x61x19
- для модификаций RGK SWE-02, RGK SWE-03	75x60x19
Масса, кг, не более: - для модификации RGK SWE-01	0,052
- для модификаций RGK SWE-02, RGK SWE-03	0,064
Рабочие условия измерений: - температура окружающей среды, °С	от 0 до +35
- относительная влажность при температуре окружающей среды +30 °С, %, не более	75

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом и на маркировочную наклейку секундомеров любым технологическим способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Секундомер электронный RGK SWE	-	1 шт.
Руководство по эксплуатации	-	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 4 «Работа с прибором» руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

«Секундомеры электронные RGK SWE. Стандарт предприятия».

Правообладатель

Shanghai SASEY Trade Co., Ltd, Китай

Адрес юридического лица: 266, Lane 2999, Bao'an Highway, Shanghai, China

Изготовитель

Shanghai SASEY Trade Co., Ltd, Китай

Адрес: 266, Lane 2999, Bao'an Highway, Shanghai, China

Испытательный центр

Общество     с     ограниченной

(ООО «РАВНОВЕСИЕ»)

Адрес юридического лица: 117105, г. Москва, ш. Варшавское, д. 1, стр. 1-2, эт. 1, помещ. 1, оф. в005, к. 21

Адрес места осуществления деятельности: 117630, г. Москва, ш. Старокалужское, д. 62, эт. 1, помещ. I, ком. 55, 72, 73, 74, 75

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314471.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «07» октября 2024 г. № 2338

Регистрационный № 93403-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы технических средств измерительные UZOLA PRO100

Назначение средства измерений

Комплексы технических средств измерительные UZOLA PRO100 (далее - комплексы, UZOLA PRO100) предназначены для измерений сигналов от первичных измерительных преобразователей (датчиков) в виде постоянного электрического напряжения, силы постоянного электрического тока, сигналов термопреобразователей сопротивления (ТС), измерений количества импульсов, воспроизведения аналоговых сигналов силы постоянного электрического тока.

Описание средства измерений

Принцип действия комплексов заключается в непрерывном измерении и преобразовании в цифровой код входных электрических сигналов, поступающих от измерительных преобразователей (ИП) или других источников, а также в непрерывном преобразовании в выходные электрические сигналы входного цифрового кода.

Комплексы относятся к проектно-компонуемым изделиям, имеющим модульную структуру, и состоят из модулей, установленных на шасси (рейку), согласно требуемой конфигурации:

• - модуль процессорный PRO100-CU-001, работающий под управлением операционной системы реального времени, обеспечивает выполнение прикладной программы управления технологическим процессом и работоспособность комплекса в целом;

• - модули ввода-вывода, обеспечивающие сбор информации о параметрах протекания технологических процессов и выдачу сигналов управления.

В состав комплексов могут входить следующие модули ввода-вывода, отличающиеся количеством и типом входных и выходных сигналов:

• - PRO100-AI-161 - модуль аналогового ввода, реализующий преобразование входных сигналов силы постоянного электрического тока, напряжения постоянного электрического тока;

• - PRO100-TI-101 - модуль аналогового ввода, реализующий преобразование входных сигналов сопротивления постоянному электрическому току от термопреобразователей сопротивления (ТС);

• - PRO100-DI-321 - модуль дискретного ввода, 32-канальный, из которых 8 каналов используются для счета количества входных импульсов, амплитудой от 11 до 24 В, частотой до 100 кГц;

• - PRO100-AO-041 - модуль аналогового вывода, реализующий цифро-аналоговое преобразование числовых значений в выходные сигналы силы постоянного электрического тока.

• - PRO100-DO-321 - модуль дискретного вывода, реализующий выдачу дискретных управляющих сигналов постоянного тока;

- PRO100-RO-161 - модуль релейного вывода, реализующий выдачу управляющих сигналов типа «сухой контакт», коммутирующих нагрузку до 2 А.

Полный перечень модулей ввода-вывода с указанием метрологических характеристик приведен в таблице 2.

Комплексы предназначены для эксплуатации в электротехнических шкафах, обеспечивающих защиту от пыли и влаги в соответствии с условиями размещения, и оборудованных, в зависимости от заказа и проекта, необходимыми системами электропитания, сетевого и коммутационного оборудования, защитной аппаратуры.

Модули ввода-вывода имеют возможность горячей замены без отключения напряжения питания. Для внутренней связи между процессорным модулем и модулями ввода-вывода используется шина CAN, связь с внешними устройствами осуществляется через порты ввода-вывода процессорного модуля (RS-485, CAN, Ethernet).

Заводской номер в виде цифрового кода, состоящего из латинских букв и арабских цифр, наносится на правую боковую сторону корпуса модулей с помощью гравировки. Заводской номер содержит маркировку даты выпуска: 7 и 8 цифра номера - год выпуска, 9 и 10 цифра номера - месяц выпуска.

Пломбирование модулей изготовителем производится путем наклеивания саморазрушающейся этикетки на правую боковую сторону корпуса.

Пломбирование при поверке и нанесение знака поверки на комплексы не предусмотрено.

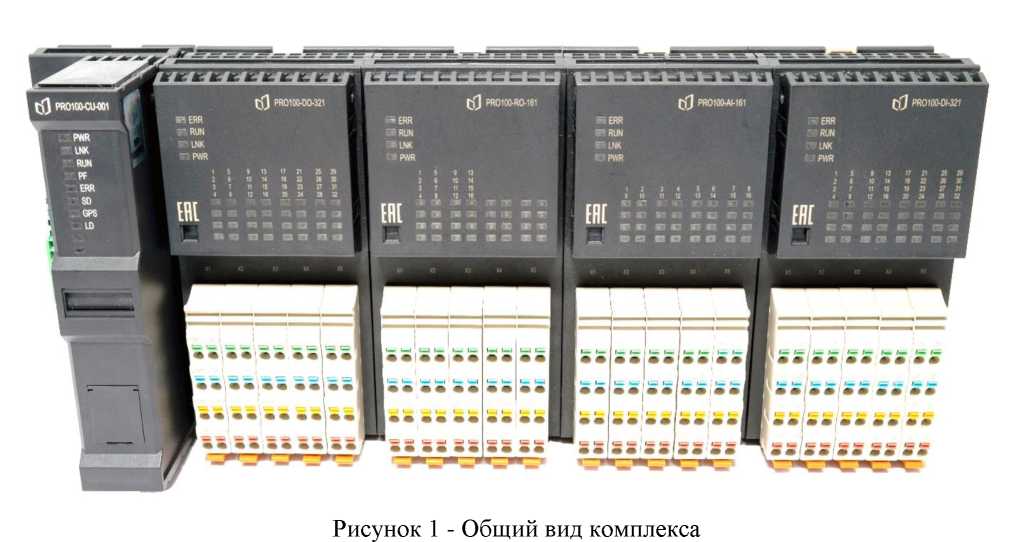

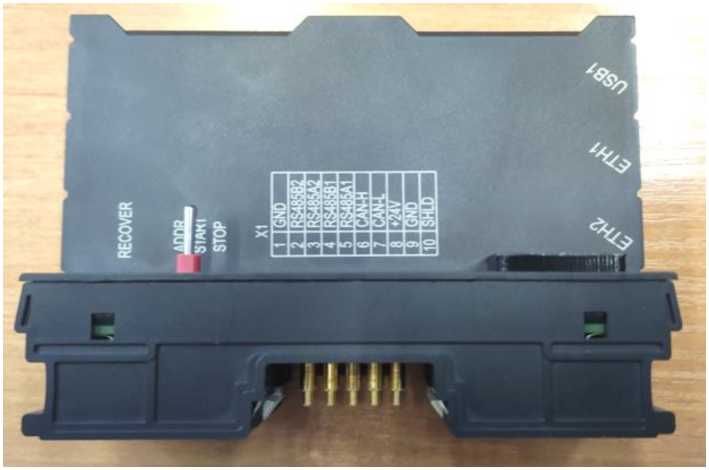

Общий вид комплексов представлен на рисунке 1 и 2, место нанесения заводского номера представлено на рисунке 3.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Codesys
Номер версии (идентификационный номер ПО)	V3.5.16
Цифровой идентификатор ПО	номер версии

Защита ПО от изменений, том числе, его метрологически значимой части и измеренных данных, осуществляется:

• - автоматическим контролем целостности всех компонентов ПО;

- автоматическим контролем доступа к компонентам ПО и внесению изменений в конфигурацию системы, согласно правам доступа пользователя;

• - автоматическим ведением журнала событий и журнала сигнализаций.

Уровень защиты встроенного ПО от непреднамеренных и преднамеренных несанкционированных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014. Уровень защиты ПО Codesys от непреднамеренных и преднамеренных несанкционированных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.

Метрологические и технические характеристики

Метрологические и основные технические характеристики комплексов технических средств измерительных UZOLA PRO100 представлены в таблицах 2 и 3.

Таблица 2 - Метрологические характеристики комплексов UZOLA PRO100

Наименование модуля, количество каналов в модуле	Диапазоны преобразований аналоговых сигналов и разрядность цифровых сигналов		Пределы допускаемой основной погрешности	Пределы допускаемой дополнительной погрешности при изменении температуры на 10 °С
	На входе	На выходе
1	2	3	4	5
PRO100-AI-161 (16 каналов)	от 0 до 20 мА от 4 до 20 мА от -10 до +10 В от -5 до +5 В от 0 до 10 В от 0 до 5 В	Float IEEE 754 (32 бита)	уо ±0,10 %	Yд=±0,02 %
PR0100-TI-101 (10 каналов)	сигналы от ТС с НСХ: 50М, 100М (а = 0,00428 °С-‘) от -180 до +200 °C; 50М, 100М (а = 0,00426 °С-‘) от -50 до +200 °C; Pt50, Pt100 (а = 0,00385 °С-‘), 50П, 100П (а = 0,00391 °С-‘) от -200 до +850 °C; 50Н, 100Н (а = 0,00617 °С-‘) от -60 до +180 °C	Float IEEE 754 (32 бита)	Ло=±0,5 °C для 4-проводной схемы подключения; Ло=±0,7 °C для 3-проводной схемы подключения	Лд=±0,30 °C Лд=±0,30 °C

Продолжение таблицы 2

1	2	3	4	5
PRO-100-DI-321 (8 каналов)	счет импульсов, в диапазоне от 1 до 2^2 имп.	32 бита	Лру=±1 имп.
PR0100-AO-041 (4 каналов)	Float IEEE 754 (32 бита)	от 0 до 20 мА; от 4 до 20 мА	уо ±0,10 %	уд ±0,03 %
Используемые обозначения: Yо - пределы допускаемой основной приведенной к диапазону измерений погрешности; Yd - пределы допускаемой дополнительной приведенной к диапазону измерений погрешности; Ло - пределы допускаемой основной абсолютной погрешности; Лд - пределы допускаемой дополнительной абсолютной погрешности; Лру - пределы допускаемой абсолютной погрешности, на каждые 10000 импульсов, в рабочих условиях эксплуатации;

Таблица 3 - Основные технические характеристики комплексов UZOLA PRO100

Наименование характеристики	Значение
Максимальное количество модулей в составе комплекса	32
Рабочие условия эксплуатации: - температура окружающей среды, °С	от -40 до +60
- относительная влажность при температуре +35 °С, %	до 95
Нормальные условия эксплуатации: - температуры окружающей среды, °С	от +22 до +28
- относительная влажность при температуре +25 °С (без конденсации), %	от 30 до 80
Габаритные размеры модуля, мм, не более - высота	130
- ширина	60
- глубина	90
Масса модуля, кг, не более	0,3
Напряжение питания от сети постоянного тока напряжением, В	от 20,4 до 28,8
Потребляемый ток (потребляемая мощность), А (Вт), не более	3,2 (76)
Средняя наработка на отказ, ч	90000
Средний срок службы, лет	15
Среднее время восстановления работоспособности, ч	1

Знак утверждения типа

наносится на титульные листы руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество, шт./экз.
Комплекс технических средств измерительный	UZOLA PRO100	1
Руководство по эксплуатации	МПВР.421457.001РЭ	1
Паспорт	МПВР.421469.001ПС	1
Программное обеспечение	CodeSys	*
Примечание - * в соответствии с заказом

Сведения о методиках (методах) измерений

приведены в разделе 2.10 «Работа модулей» руководства по эксплуатации МПВР.421457.001РЭ.

поверочной схемы для средств в диапазоне от 1^10^-16 до 100 А»;

Приказ Росстандарта от 28 поверочной схемы для средств и электродвижущей силы»;

Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;

Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

МПВР.421457.001ТУ «Комплексы технических средств измерительные UZOLA PRO100. Технические условия».

Правообладатель

Общество с ограниченной ответственностью «Континент Электротехсервис» (ООО «КОНТИНЕНТ ЭТС»)

ИНН 5261108921

Юридический адрес: 603107, Нижегородская обл., г. Нижний Новгород, ул. Ларина, д. 7а, оф. 2

Телефон: (831) 217-23-23

Web-сайт: http://www.uzola.ru

E-mail: info@uzola.ru

Изготовитель

Общество с ограниченной ответственностью «Континент Электротехсервис» (ООО «КОНТИНЕНТ ЭТС»)

ИНН 5261108921

Адрес: 603107, Нижегородская обл., г. Нижний Новгород, ул. Ларина, д. 7а, оф. 2 Телефон: (831) 217-23-23

Web-сайт: http://www.uzola.ru

E-mail: info@uzola.ru

Испытательный центр

Федеральное бюджетное учреждение «Г осударственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области» (ФБУ «Нижегородский ЦСМ»)

Адрес: 603950, Нижегородская обл., г. Нижний Новгород, ул. Республиканская, д. 1 Телефон (факс): 8- 800-200-22-14

Web-сайт: http://www.nncsm.ru

Е-mail: mail@nncsm.ru

Уникальный номер записи в реестре аккредитованных лиц № 30011-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «07» октября 2024 г. № 2338

Регистрационный № 93404-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерительная АСУТП установки замедленного коксования (секция 5100) тит. 091/10 АО «ТАНЕКО»

Назначение средства измерений

Система измерительная АСУТП установки замедленного коксования (секция 5100) тит. 091/10 АО «ТАНЕКО» (далее - ИС) предназначена для измерений параметров технологического процесса в реальном масштабе времени (давления, перепада давления, температуры, объемного расхода, массового расхода, уровня, нижнего концентрационного предела распространения пламени (далее - НКПР), концентрации и силы постоянного тока), формирования сигналов управления и регулирования.

Описание средства измерений

Принцип действия ИС основан на непрерывном измерении, преобразовании и обработке при помощи комплекса измерительно-вычислительного CENTUM модели VP (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер) 21532-14) (далее - CENTUM VP) и комплекса измерительно-вычислительного и управляющего противоаварийной защиты и технологической безопасности ProSafe-RS (регистрационный номер 65275-16) (далее - ProSafe-RS) входных сигналов, поступающих по измерительным каналам (далее -ИК) от первичных и промежуточных измерительных преобразователей (далее - ИП).

ИС осуществляет измерение параметров технологического процесса следующим образом:

• - первичные ИП преобразуют текущие значения параметров технологического процесса в аналоговые унифицированные электрические сигналы силы постоянного тока от 4 до 20 мА;

• - аналоговые унифицированные электрические сигналы силы постоянного тока от 4 до 20 мА от первичных ИП поступают на входы преобразователей измерительных серии Н (регистрационный номер 40667-15) модели HiC2025 (далее - HiC2025) и далее на модули ввода аналоговых сигналов AAI143 CENTUM VP (далее - AAI143) или SAI143 ProSafe-RS (далее - SAI143) (часть сигналов поступает на модули ввода аналоговых сигналов без барьеров искрозащиты);

• - сигналы управления и регулирования (аналоговые сигналы силы постоянного тока от 4 до 20 мА) генерируются модулями вывода AAI543 CENTUM VP (далее - AAI543) и SAI533 ProSafe-RS (далее - SAI533) через преобразователи измерительные серии Н (регистрационный номер 40667-15) модели HiC2031 (далее - HiC2031) (часть сигналов поступает на исполнительные механизмы без барьеров искрозащиты).

Цифровые коды, преобразованные посредством модулей ввода аналоговых сигналов в значения физических параметров технологического процесса, отображаются на мнемосхемах мониторов операторских станций управления в виде числовых значений, гистограмм, трендов, текстов, рисунков и цветовой окраски элементов мнемосхем, а также интегрируется в базу данных ИС.

По функциональным признакам ИС делится на две независимые подсистемы: распределенная система управления технологическим процессом и система противоаварийной защиты. ИС включает в свой состав также резервные ИК.

Состав средств измерений, применяемых в качестве первичных ИП ИК, указан в таблице 1.

Таблица 1 - Состав

ИП ИК

в качестве

Наименование ИК	Наименование первичного ИП ИК	Регистрационный номер
ИК давления	Преобразователи давления измерительные EJX модели EJX 530 (далее - EJX 530)	28456-09
	Преобразователи       (датчики)       давления измерительные EJ* модификации EJX (серия А) модели 530 (далее - ПИ EJX 530A)	59868-15
	Датчики давления PAS-R (далее - PAS-R)	60364-15
	Преобразователи давления измерительные Сапфир-22МП-ВН исполнения Сапфир-22МП-ВН-ДИ-2151 (далее - Сапфир-22МП-ВН)	33503-13
	Преобразователи давления измерительные Сапфир-22МП-ВН исполнения Сапфир-22МП-ВН-ДИ-Ех-2151 (далее - Сапфир-22МП-ВН-Ех)	33503-13
	Преобразователи давления измерительные Сапфир-22МП-ВН исполнения Сапфир-22МП-ВН-ДИ-Ех-2160 (далее - ПДИ Сапфир-22МП-ВН)	33503-16
ИК перепада давления	Преобразователи давления измерительные Сапфир-22МП-ВН исполнения Сапфир-22МП-ВН-ДД-Ех-2440 (далее - Сапфир-22МП-ВН-ДД)	33503-13
	Преобразователи       (датчики)       давления измерительные EJ* модификации EJX (серия А) модели 110 (далее - ПИ EJX110A)	59868-15
	Преобразователи    давления    измерительные EJX модели EJX 110A (далее - EJX110A)	28456-09
	Преобразователи       (датчики)       давления измерительные EJ* модификации EJX (серия А) модели 120 (далее - ПИ EJX120A)	59868-15
	Преобразователи давления измерительные EJA модели EJA 110 (далее - EJA 110)	14495-09
	Преобразователи       (датчики)       давления измерительные EJ* модификации EJX (серия А) модели 910 (далее - ПИ EJX910A)	59868-15
ИК температуры	Термопреобразователи сопротивления Rosemount 0065 (далее - Rosemount 0065)	53211-13
	Преобразователи измерительные Rosemount 248 (далее - Rosemount 248)	53265-13

Наименование ИК	Наименование первичного ИП ИК	Регистрационный номер
	Преобразователи термоэлектрические серии ТС модели ТС10 в комплекте с преобразователем измерительным серии iTEMP TMT модели TMT182 (далее - TC10/TMT182)	49520-12
	Преобразователи термоэлектрические серии ТС модели ТС88 в комплекте с преобразователем	49520-12;
	измерительным серии iTEMP TMT модели TMT182 (далее - TC88/TMT182)	68003-17
	Преобразователи термоэлектрические серии ТС модели ТС88 в комплекте с преобразователем	49520-12;
	измерительным серии iTEMP TMT модели TMT82 (далее - TC88/TMT82)	68003-17
	Термопреобразователи сопротивления платиновые серии TR модели TR10 в комплекте с преобразователем измерительным серии iTEMP TMT модели TMT182 (далее - TR10/TMT182)	49519-12
	Термопреобразователи сопротивления платиновые серии TR модели TR10 в комплекте с преобразователем измерительным серии iTEMP TMT модели TMT82 (далее - TR10/TMT82)	49519-12
	Термопреобразователи сопротивления серии TR модификации TR12 (далее - TR12)	47279-11
ИК температуры	Преобразователи измерительные серии YTA модели YTA320 (далее - YTA320)	25470-03
	Термопреобразователи сопротивления платиновые серии TR модели TR61 в комплекте с преобразователем измерительным серии iTEMP TMT модели TMT182 (далее - TR61/TMT182)	49519-12
	Термопреобразователи сопротивления платиновые серии TR модели TR62 (далее - TR62)	49519-12
	Преобразователи измерительные серии iTEMP TMT модели ТМТ 182 (далее - ТМТ182)	57947-19
	Термопреобразователи сопротивления платиновые серии TR модели TR65 в комплекте с преобразователем измерительным серии iTEMP TMT модели TMT82 (далее - TR65/TMT82)	49519-12
	Термопреобразователи сопротивления платиновые серии TR модели TR88 в комплекте с преобразователем измерительным серии iTEMP TMT модели TMT182 (далее - TR88/TMT182)	49519-12
	Термопреобразователи сопротивления платиновые серии TR модели TR88 в комплекте с	49519-12;
	преобразователем измерительным серии iTEMP TMT модели TMT82 (далее - TR88/TMT82)	68002-17
	Термопреобразователи сопротивления платиновые серии TST модели TST310 (далее - TST310)	49519-12
ИК температуры	Преобразователи измерительные серии iTEMP TMT модели ТМТ 82 (далее - ТМТ82)	57947-19

Наименование ИК	Наименование первичного ИП ИК	Регистрационный номер
	Преобразователь измерительный Rosemount 248 (далее - Rosemount 248)	48988-12
	Термопреобразователи сопротивления платиновые серии WTH модели 280-400 (далее - WTH 280-400)	44778-10
	Преобразователь измерительный Rosemount 248 (далее - Rosemount 248)	53265-13
	Датчики температуры КТХА, КТХА Ex (далее -КТХА)	75207-19
	Датчики температуры КТХА Ex (далее - КТХА Ex)	57178-14
	Термометры сопротивления платиновые ТСП 002 (далее - ТСП 002)	41891-09
	Преобразователи измерительные модульные ИПМ 0399 модификации ИПМ 0399/М0-Н (далее - ИПМ 0399/М0-Н)	22676-12
	Термопреобразователи     сопротивления     с пленочными чувствительными элементами ТСП Метран-200 модели ТСП Метран-246 (далее - ТСП Метран-246)	26224-07; 26224-12
	Преобразователи температуры Метран-280 модели ТСП Метран-286 (далее - Метран-286)	23410-13
	Термометры сопротивления платиновые ТСП (модификации: ТСП-04) (далее - ТСП-04)	40418-09
	Датчики температуры ТСПТ, ТСПТ Ex (далее -ТСПТ)	75208-19
	Термопреобразователи универсальные ТПУ 0304 (далее - ТПУ 0304)	50519-12; 50519-17
ИК объемного расхода	Расходомеры 3051SFC (далее - 3051SFC)	50699-12
	Счетчики-расходомеры        электромагнитные ADMAG (модификации AXF) (далее - ADMAG AXF)	59435-14
	Расходомеры ультразвуковые FLUXUS модели ADM 8027 (далее - ADM 8027)	47097-11
	Расходомеры ультразвуковые FLUXUS серии 8ххх модели F808 (далее - F808)	56831-14
	Расходомеры-счетчики массовые OPTIMASS x400 модификации OPTIMASS 6400F (далее -OPTIMASS 6400F)	53804-13
	Расходомеры-счетчики           ультразвуковые OPTISONIC 3400 (далее - OPTISONIC 3400)	57762-14
	Расходомеры ультразвуковые OPTISONIC 6300 (далее - OPTISONIC 6300)	56454-14
	Расходомеры-счетчики газа и пара модели XGF868i (далее - XGF868i)	59891-15
ИК объемного расхода	Расходомеры-счетчики   вихревые   объемные YEWFLO DY (далее - YEWFLO DY)	17675-09
	3051SFC	50699-12

Наименование ИК	Наименование первичного ИП ИК	Регистрационный номер
ИК массового расхода	Расходомеры массовые Promass модели 83F (далее - Promass 83F)	15201-11
	Счетчики-расходомеры массовые кориолисовые ROTAMASS (модификации RCCT) модели RCCT38 (далее - RCCT38)	27054-09
	Расходомеры массовые TMU (далее - TMU)	43908-10
	YEWFLO DY	17675-09
ИК уровня	Уровнемеры LLT-MS (далее - LLT-MS)	56340-14
	Уровнемеры    контактные    микроволновые VEGAFLEX 6* модификации VEGAFLEX 61 (далее - VEGAFLEX 61)	27284-09
	Уровнемеры    микроволновые    контактные VEGAFLEX 8* модификации VEGAFLEX 81 (далее - VEGAFLEX 81)	53857-13
	Уровнемеры    микроволновые    контактные VEGAFLEX 8* модификации VEGAFLEX 86 (далее - VEGAFLEX 86)	53857-13
	Уровнемеры   микроволновые   бесконтактные VEGAPULS 6* модификации VEGAPULS 63 (далее - VEGAPULS 63)	27283-09
	Уровнемеры   микроволновые   бесконтактные VEGAPULS 6* модификации VEGAPULS 66 (далее - VEGAPULS 66)	27283-12
ИК НКПР	Датчики   -   газоанализаторы   стационарные ДГС ЭРИС-210     модели     ДГС ЭРИС-210 (далее - ДГС ЭРИС-210)	61055-15
ИК концентрации	ДГС ЭРИС-210	61055-15
	Газоанализаторы THERMOX серии WDG-W (далее - THERMOX WDG-W)	38307-08
	Анализаторы газа модели 4080 (далее - АГ 4080)	46315-10

ИС выполняет следующие функции:

• - автоматизированное измерение, регистрацию, обработку, контроль, хранение и индикацию параметров технологического процесса;

• - предупредительную и аварийную сигнализацию при выходе параметров технологического процесса за установленные границы и при обнаружении неисправности в работе оборудования;

• - управление технологическим процессом в реальном масштабе времени;

• - противоаварийную защиту оборудования установки;

• - отображение технологической и системной информации на операторской станции управления;

• - накопление, регистрацию и хранение поступающей информации;

• - самодиагностику;

• - автоматическое составление отчетов и рабочих (режимных) листов;

• - защиту системной информации от несанкционированного доступа к программным средствам и изменения установленных параметров.

Заводской номер ИС (№ 091/10) в виде цифрового обозначения наносится на титульный лист паспорта и маркировочные таблички, расположенные на дверях шкафов ИС типографским способом.

Конструкция ИС и условия эксплуатации ИС не предусматривают нанесение знака поверки.

Пломбирование ИС не предусмотрено. Пломбирование средств измерений, входящих в состав ИС, выполняется в соответствии с их описаниями типа.

Программное обеспечение

Программное обеспечение (далее - ПО) ИС обеспечивает реализацию функций ИС.

Защита ПО ИС от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу осуществляется путем идентификации, защиты от несанкционированного доступа.

Идентификационные данные ПО ИС приведены в таблице 2.

Таблица 2 - Идентификационные данные ПО ИС

Идентификационные данные (признаки)	Значение
	CENTUM VP	ProSafe-RS
Идентификационное наименование ПО	CENTUM VP	ProSafe-RS Workbench
Номер версии (идентификационный номер) ПО	не ниже R5.04.20	не ниже R 3.02.20
Цифровой идентификатор ПО	-	-

ПО ИС защищено от несанкционированного доступа, изменения алгоритмов и установленных параметров путем введения логина и пароля, ведения доступного только для чтения журнала событий.

Уровень защиты ПО ИС «средний» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Метрологические характеристики ИК ИС приведены в таблице 3.

Таблица 3 - Метрологические характеристики ИК ИС

Метрологические характеристики ИК			Метрологические характеристики измерительных компонентов ИК
			Первичный ИП		Промежуточный ИП, модули ввода/вывода сигналов и обработки данных
Наименование ИК	Диапазоны измерений	Пределы допускаемой основной погрешности	Тип (выходной сигнал)	Пределы допускаемой основной погрешности	Тип барьера искро-защиты	Тип модуля ввода/ вывода	Пределы допускаемой основной погрешности1)
1	2	3	4	5	6	7	8
ИК давления	от 0 до 1 кПа; от 0 до 2 кПа; от 0 до 250 кПа; от 0 до 1000 кПа; от 0 до 0,4 МПа; от 0 до 1,6 МПа; от 0 до 2,5 МПа	у: ±0,33 %	EJX 530 (от 4 до 20 мА)	у: ±0,25 %	HiC2025	AAI143 или SAI143	у: ±0,15 %
	от 0 до 0,6 кПа; от 0 до 1 кПа; от 0 до 1,6 кПа; от 0 до 160 кПа; от 0 до 250 кПа; от 0 до 300 кПа; от 0 до 400 кПа; от 0 до 500 кПа; от 0 до 600 кПа; от 0 до 1 МПа; от 0 до 1,6 МПа; от 0 до 2,5 МПа; от 0 до 4 МПа; от 0 до 6 МПа	у: ±0,33 %	ПИ EJX 530А (от 4 до 20 мА)	у: ±0,25 %	HiC2025	AAI143 или SAI143	у: ±0,15 %

1	2	3	4	5	6	7	8
ИК давления	от -100 до 1500 кПа; от 0 до 1500 кПа	у: ±0,2 %	PAS-R (от 4 до 20 мА)	у: ±0,1 %	HiC2025	AAI143	у: ±0,15 %
	от 0 до 1 МПа	у: ±0,2 %	Сапфир-22МП- ВН (от 4 до 20 мА)	у: ±0,1 %	HiC2025	AAI143	у: ±0,15
	от 0 до 1 МПа	у: ±0,2 %	Сапфир-22МП-ВН-Ex (от 4 до 20 мА)	у: ±0,1 %	HiC2025	AAI143	у: ±0,15
	от 0 до 1 МПа; от 0 до 1,6 МПа; от 0 до 6 МПа	у: ±0,2 %	ПДИ Сапфир- 22МП-ВН (от 4 до 20 мА)	у: ±0,1 %	HiC2025	AAI143	у:. ±0,15
ИК перепада давления	от 0 до 190 кПа	у: ±0,2 %	Сапфир-22МП-ВН-ДД (от 4 до 20 мА)	у: ±0,1 %	HiC2025	AAI143	у:. ±0,15 %
	от 0 до 1,6 кПа; от 0 до 2,5 кПа; от 0 до 6 кПа; от 0 до 6,3 кПа; от 0 до 7,15 кПа; от 0 до 16 кПа; от 0 до 19,11 кПа; от 0 до 25 кПа; от 0 до 31 кПа; от 0 до 36,48 кПа; от 0 до 40 кПа; от 0 до 50 кПа; от 0 до 63 кПа; от 0 до 65,158 кПа; от 0 до 100 кПа	у: ±0,33 %	ПИ EJX110A (от 4 до 20 мА)	у: ±0,25 %	HiC2025	AAI143 или SAI143	у: ±0,15 %
	от 0 до 40 кПа	у: ±0,33 %	EJX110A (от 4 до 20 мА)	у: ±0,25 %	HiC2025	AAI143 или SAn43	у: ±0,15

1	2	3	4	5	6	7	8
ИК температуры	от -50 до +200 °С	Л: ±0,77 °С	TR10/TMT182 (НСХ Pt 100/ от 4 до 20 мА)	TR10: Л: ±(0,15+0,002-|t|) °С; TMT182: Л: ±0,2 °С или Y: ±0,08 % (берут большее значение)	HiC2025	AAI143	у: ±0,15 %
	от -40 до +200 °С	Л: ±0,76 °С
	от 0 до +150 °С	Л: ±0,6 °С
	от 0 до +400 °С	Л: ±1,29 °С
	от -50 до +100 °С	Л: ±0,44 °С	TR10/TMT82 (от 4 до 20 мА)	TR10: Л: ±(0,1+0,0017^|t|) °С (от -50 до +250 °С); TMT82: Л: ±0,14 °С (АЦП) и Y: ±0,03 % (ЦАП)	HiC2025	AAI143	у: ±0,15 %
	от -50 до +150 °С	Л: ±0,56 °С
	от 0 до +100 °С	Л: ±0,39 °С
	от -50 до +100 °С	Л: ±0,5 °С	TR12 (НСХ Pt100) YTA 320 (от 4 до 20 мА)	TR12: Л: ±(0,15+0,002^|t|) °С; YTA 320: Л: ±0,14 °С (АЦП) и y: ±0,02 % (ЦАП)	HiC2025	SAI143	у: ±0,15 %
	от -50 до +150 °С	Л: ±0,64 °С	TR61/TMT182 (НСХ Pt100/ от 4 до 20 мА)	TR61: Л: ±(0,15+0,002-|t|) °С; TMT182: Л: ±0,2 °С или Y: ±0,08 % (берут большее значение)	HiC2025	AAI143 или SAI143	у: ±0,15 %
	от 0 до +100 °С	Л: ±0,48 °С

1	2	3	4	5	6	7	8
ИК температуры	от -50 до +150 °С	Л: ±1,23 °С	WTH 280-400 (НСХ Pt100) Rosemount 248 (от 4 до 20 мА)	WTH 280-400: Л: ±(O,3+0,O05-|t|) °С; Rosemount 248: Л: ±0,2 °С или y: ±0,1 % (берут большее значение)	HiC2025	SAI143	у: ±0,15 %
	от -50 до +150 °С	Л: ±1,62 °С	КТХА (НСХ тип K) TMT82 (от 4 до 20 мА)	КТХА: Л: ±1,1 °С (от -40 до +275 °С включ.); TMT82: Л: ±0,32 °С (АЦП) и y: ±0,03 % (ЦАП); Л: ±(0,3+0,005-|t’|) °С (КХС)	HiC2025	SAI143	у: ±0,15 %
	от -50 до +150 °С	Л: ±2,08 °С	КТХА (НСХ тип K) TMT182 (от 4 до 20 мА)	КТХА: Л: ±1,1 °С (от -40 до +275 °С включ.); TMT182: Л: ±0,2 °С или y: ±0,08 % (берут большее значение); Л: ±1 °С (КХС)	HiC2025	SAI143	у: ±0,15 %

1	2	3	4
ик температуры	от -50 до 4-100 °C	Л: ±0,49 °C	тспт (от 4 до 20 мА)
	от -40 до 4-600 °C	Л: ±3,68 °C	КТХА (от 4 до 20 мА)
	от -50 до 4-100 °C	у: ±0,33 %	ТПУ 0304 (от 4 до 20 мА)
ИК объемного расхода	от 0 до 800 м^/ч	см. примечание 3	3051SFC (от 4 до 20 мА)
ИК объемного расхода	от 0 до 6,3 м’/ч; от 0 до 32 м^/ч; от 0 до 40 м’/ч; от 0 до 60 м’/ч; от 0 до 80 м’/ч; от 0 до 100 м’/ч; от 0 до 125 м’/ч; от 0 до 165 м’/ч; от 0 до 320 м’/ч	см. примечание 3	ADMAG AXF (от 4 до 20 мА)

5	6	7	8
Л: ±0,0025-М °C	Н1С2025	AAI143	у: ±0,15 %
Л: ±(0,005-In) °C	Н1С2025	SAI143	у: ±0,15 %
у: ±0,25 %	Н1С2025	SAI143	у: ±0,15 %
Для компактной диафрагмы 405С и Р=0,4: 5: ±1,6	Н1С2025	AAI143	у: ±0,15 %
5: ±0,35 %	-	AAI143	у: ±0,1 %

от о до 2,5 м’/ч; от о до 20 м’/ч; от о до 40 м^/ч; от о до 45 м’/ч; от о до 100 м’/ч

OPTISONIC

3400

(от 4 до 20 мА)

OPTISONIC

6300

(от 4 до 20 мА)

от о до 10 м’/ч; от о до 15 м^/ч

см.

примечание 3

XGF868i

(от 4 до 20 мА)

5	6	7	8
при скорости потока от 0,5 до 20,0 м/с: 5: ±0,5 %; при скорости потока от 0,25 до 0,50 м/с: 5: ±1 %; при скорости потока от 0,125 до 0,250 м/с: 5: ±2 %; при скорости потока от 0,006 до 0,125 м/с: 5: ±2 %	Н1С2025	AAI143	у: ±0,15 %
5: ±1 % (при v>0,5 м/с и Ду>50 мм)	Н1С2025	AAI143	у: ±0,15 %
1-канальное исполнение v>0,3 м/с: 5: ±2 %; 0,08<v<0,3 м/с: 5: ±5 %	-	AAI143	у: ±0,15 %

1	2	3	4	5	6	7	8
ИК массового расхода	от 0 до 30000 кг/ч; от 0 до 2300 кг/ч; от 0 до 3500 кг/ч	см. примечание 3	3051SFC (от 4 до 20 мА)	При Ду от 50 до 200 мм, компактной диафрагмы 405С и в=0,65: 5: ±1,45 %2); для Ду менее 50 и более 200 мм, компактной диафрагмы 405С и в=0,65: 5: ±1,95 %2)	HiC2025	AAI143	у: ±0,15 %
	от 0 до 1250 кг/ч; от 0 до 15 т/ч; от 0 до 30 т/ч; от 0 до 60 т/ч; от 0 до 100 т/ч; от 0 до 130 т/ч	см. примечание 3	Promass 83F (от 4 до 20 мА)	5: ±0,10 % для массового расхода и массы жидкости; 5: ±0,35 % для массового расхода и массы газа	HiC2025	AAI143 или SAI143	у: ±0,15 %
	от 0 до 63 т/ч	см. примечание 3	RCCT38 (от 4 до 20 мА)	5: ±0,25 %	HiC2025	AAI143	у: ±0,15 %
	от 0 до 2500 кг/ч	см. примечание 3	TMU (от 4 до 20 мА)	5: ±(0,1+Zs/Qm-100) %	-	AAI143	у: ±0,1 %

ИК \ ровня '

2	3
от 250 до 3950 мм	А: ±8,22 мм
от 250 до 3950 мм	А: ±17,6 мм (до 0,3 м) А: ±6,49 мм (св. 0,3 м)
от 250 до 4750 мм	А: ±18,1 мм (до 0,3 м) А: ±7,75 мм (св. 0,3 м)
от 350 до 1750 мм	А: ±3,19 мм
от 350 до 1800 мм	А: ±6 мм
от 350 до 1850 мм	А: ±3,32 мм
от 350 до 2150 мм	А: ±3,7 мм
от 350 до 2450 мм	А: ±16,86 мм
от 400 до 6000 мм	А: ±9,5 мм

VEGAFLEX 81 (от 4 до 20 мА)

Тип зонда - трос или стержень: А: ±15 мм (до 0,3 м);

А: ±2 мм (св. 0,3 м);

для границы раздела жидкости: А: ±15 мм (до 0,3 м);

А: ±5 мм

(св. 0,3 м);

тип зонда - коаксиал: А: ±5 мм (до 0,3 м);

А: ±2 мм (св. 0,3 м);

для границы раздела жидкости:

А: ±5 мм

1	2	3	4	5	6	7	8
ИК концентрации	от 0 до 50 млн-1 (горючие газы)	у: ±13,21 %	АГ 4080 (от 4 до 20 мА)	Y: ±12 %	-	SAI143	у: ±0,1 %
ИК силы тока	от 4 до 20 мА	у: ±0,1 %	-	-	-	AAI143 или SAI143	у: ±0,1 %
		у: ±0,15 %			HiC2025		у: ±0,15 %
ИК воспроизведения силы тока	от 4 до 20 мА	у: ±0,3 %	-	-	-	AAI543 или SAI533	у: ±0,3 %
		у: ±0,32 %	-	-	HiC2031		у: ±0,32 %

• ¹⁾ Нормированы с учетом погрешностей промежуточных ИП (барьеры искрозащиты) и модулей ввода/вывода сигналов.

• ²⁾ Пределы погрешности приведены без учета погрешностей определения свойств измеряемой среды.

• ³⁾ Шкала ИК установлена в ИС в процентах (от 0 до 100 %).

Примечания

• 1 Приняты следующие обозначения и сокращения:

Л - пределы допускаемой абсолютной погрешности, в единицах измеряемой величины;

5 - пределы допускаемой относительной погрешности, %;

у - пределы допускаемой приведенной погрешности (нормирующим значением для приведенной погрешности является разность между максимальным и минимальным значениями диапазона измерений), %;

t - измеренная температура, °С;

t' - значение температуры КХС, °С;

tN - разность между верхним и нижним пределом диапазона преобразования, °С;

v - скорость рабочей среды, м/с;

As - стабильность нуля, дм³/ч;

G - расход жидкости, дм³/ч;

в - относительный диаметр отверстия диафрагмы;

Ду - диаметр условного прохода, мм;

Re - число Рейнольдса;

Zs - значение стабильности нуля, кг/ч;

Qm - текущее значение массового расхода, кг/ч;

Х - значение объемной доли определяемого компонента в газовой смеси, подаваемой на вход газоанализатора, % НКПР;

C3H8 - химическая формула пропана;

C6H14 - химическая формула гексана;

CH4 - химическая формула метана;

H2S - химическая формула сероводорода;

C2H6 - химическая формула этана;

О₂ - химическая формула кислорода;

_________1

СО - химическая формула оксида углерода;

НСХ - номинальная статическая характеристика;

КХС - компенсация холодного спая;

АЦП - аналого-цифровое преобразование;

ЦАП - цифро-аналоговое преобразование.

• 2 Шкала ИК давления и перепада давления, применяемых для измерения перепада давления на сужающем устройстве и уровня, установлена в ИС в единицах измерения расхода и в процентах соответственно. Пределы допускаемой основной погрешности данных ИК нормированы по диапазону измерений давления (перепада давления).

• 3 Пределы допускаемой основной погрешности ИК рассчитывают по формулам:

- абсолютная А_ИК, в единицах измеряемой величины

У ИК ±¹,¹^Упп +Увп ,

Y_nn - пределы допускаемой основной приведенной погрешности первичного ИП ИК, %; - относительная 5_ИК, %

§ИК = ±1,1 •

N

5_ПП - пределы допускаемой основной относительной погрешности первичного ИП ИК, %;

Х_и3м  - измеренное значение, в единицах измерений измеряемой величины.

4 Для расчета погрешности ИК в условиях эксплуатации:

• - приводят форму представления основных и дополнительных погрешностей измерительных компонентов ИК к единому виду (приведенная, относительная, абсолютная);

• - для каждого измерительного компонента ИК рассчитывают пределы допускаемых значений погрешности в условиях эксплуатации путем учета основной и дополнительных погрешностей от влияющих факторов.

Пределы допускаемых значений погрешности измерительного компонента ИК в условиях эксплуатации А_СИ рассчитывают по формуле

1	2	3	4	5		6	7	8
где    А0   - пределы допускаемой основной погрешности измерительного компонента; Ai   - погрешности измерительного компонента от i-го влияющего фактора в условиях эксплуатации пр] Для каждого ИК рассчитывают границы, в которых c вероятностью, равной 0,95, должна находиться его по						и общем числе n учитываемых влияющих факторов. грешность в условиях эксплуатации АИК по формуле эксплуатации.
ИК “ где   AСИj   - пределы допускаемых значений погрешности АСИ j-го измерительного к					Z (Дсч)2 . j=0 омпонента ИК в условиях

Основные технические характеристики ИС представлены в таблице 4. Таблица 4 - Основные технические характеристики ИС

Наименование характеристики	Значение
Количество входных ИК, не более	2128
Количество выходных ИК, не более	317
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц	380-56; 220'23 50±1
Условия эксплуатации: а) температура окружающей среды, °С: - в месте установки вторичной части ИК - в местах установки первичных ИП ИК б) относительная влажность, %, не более - в месте установки вторичной части ИК - в местах установки первичных ИП ИК	от +15 до +25 от -40 до +50 от 20 до 80, без конденсации влаги не более 95, без конденсации влаги
в) атмосферное давление, кПа	от 84,0 до 106,7 кПа
Примечание - ИП, эксплуатация которых в указанных диапазонах температуры окружающей среды и относительной влажности не допускается, эксплуатируются при температуре окружающей среды и относительной влажности, указанных в технической документации на данные ИП.

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность ИС

Наименование	Обозначение	Количество
Система измерительная АСУТП установки замедленного коксования (секция 5100) тит. 091/10 АО «ТАНЕКО»	-	1 экз.
Руководство по эксплуатации	-	1 экз.
Паспорт	-	1 экз.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе. Правообладатель

Акционерное общество «ТАНЕКО» (АО «ТАНЕКО»)

ИНН 1651044095

Юридический адрес: 423570, Республика Татарстан, г. Нижнекамск, тер. Промзона

Изготовитель

Акционерное общество «ТАНЕКО» (АО «ТАНЕКО»)

ИНН 1651044095

Адрес: 423570, Республика Татарстан, Нижнекамский р-н, г. Нижнекамск, тер. Промзона

Испытательный центр

Общество с ограниченной ответственностью Центр Метрологии «СТП» (ООО ЦМ «СТП»)

Адрес: 420107, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, к. 5, оф. 7 Телефон: (843) 214-20-98

Web-сайт: http://www.ooostp.ru

E-mail: office@ooostp.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311229.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «07» октября 2024 г. № 2338

Регистрационный № 93405-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Излучатель в виде модели абсолютно чёрного тела АЧТ 70/-40/80

Назначение средства измерений

Излучатель в виде модели абсолютно чёрного тела АЧТ 70/-40/80 (далее-излучатель) предназначен для воспроизведения, хранения и передачи единицы температуры в диапазоне от минус 40 ПС до плюс 80 ПС в лабораторных условиях и применяется в качестве рабочего эталона 1-го разряда согласно части 3 Государственной поверочной схемы для средств измерений температуры, утвержденной приказом Росстандарта от 23.12.2022 № 3253.

Описание средства измерений

Принцип действия излучателя основан на законах Стефана-Больцмана и Планка, связывающих температуру черного тела и яркость его излучения.

Конструктивно излучатель состоит из излучателя теплового ИТ в виде модели абсолютно черного тела (АЧТ), блока управления БУ-10 и соединительных кабелей.

Внутри корпуса излучателя теплового ИТ размещен термоблок с излучающей полостью и системой теплообменников. Полость излучения цилиндрической формы с выходной (апертурной) диафрагмой имеет рельефную поверхность стенок и дна, обеспечивающие заданный коэффициент черноты.

Нагрев или охлаждение излучателя осуществляется при помощи термоэлектрических модулей, которые контактируют с излучающей полостью и оборудованы системой теплообмена с окружающей средой.

Поддержание температуры в излучающей полости осуществляется автоматически при помощи внешнего блока управлений БУ-10, имеющего обратную связь с датчиком температуры, встроенным в термоблок излучателя теплового ИТ в зависимости от температурной уставки и сигнала с датчика блок управления БУ-10 управляет мощностью, подаваемой на термоэлектрические модули термоблока излучателя теплового ИТ.

Результат измерений и воспроизведения температуры излучателя отображается на дисплее блока управления.

Маркировка излучателя выполнена методом лазерной печати на двух самоклеящихся стойких к стиранию наклейках, которые наносятся на корпус излучателя и блока управления и содержат:

- наименование предприятия-изготовителя, наименование СИ; заводской номер 016, дата изготовления; адрес, факс, веб-сайт изготовителя, знак утверждения типа.

Нанесение знака поверки на излучатель не предусмотрено.

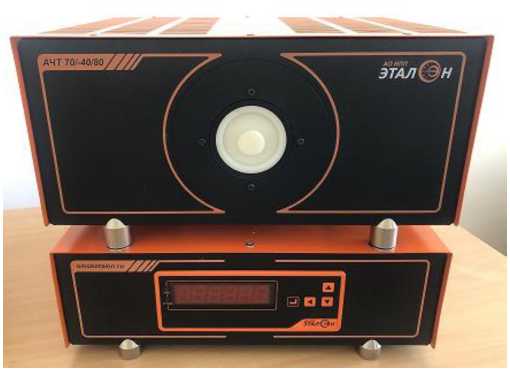

Общий вид средства измерений представлен на рисунке 1.

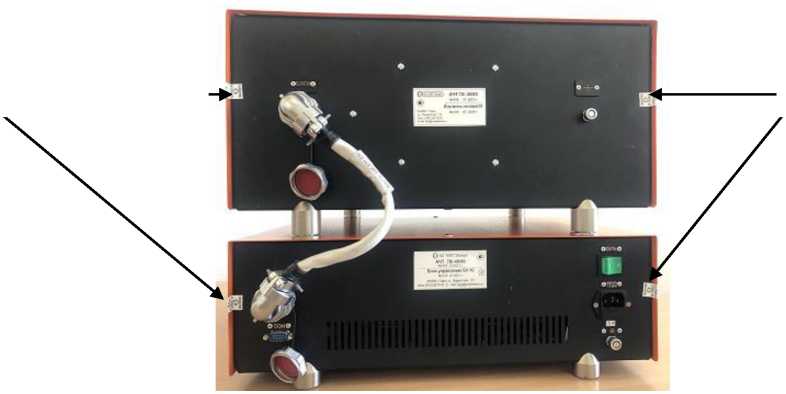

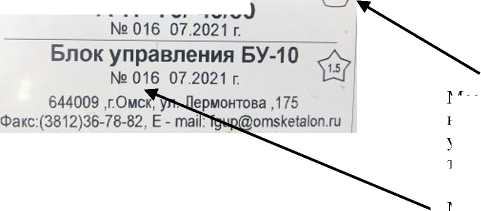

Рисунок 3 - Наклейки на корпусе излучателя и блока управления

Программное обеспечение

Излучатель функционирует под управлением встроенного программного обеспечения (далее - ПО), записанного в микроконтроллере блока управления БУ-10, которое осуществляет функции сбора, обработки, хранения калибровочных характеристик и индикации установочных значений температуры, и является неотъемлемой частью прибора. Версия встроенного ПО доступна только на этапе производства. Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	по наименованию СИ
Номер версии (идентификационный номер) ПО	-
Цифровой идентификатор ПО	-

Конструкция излучателя исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» по Р 50.2.077-2014.

Метрологические и технические характеристики

Метрологические характеристики излучателя приведены в таблице 2.

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон воспроизводимой температуры, °С	от -40 до +80
Границы доверительной погрешности воспроизведения температуры при доверительной вероятности 0,95, ПС, не более:	±0,5
Дрейф температуры излучателя за 15 минут, °С, не более	±0,1
Нестабильность поддержания температуры в течение 15 мин. (после выхода на режим), °С, не более	±0,1

Технические характеристики излучателя приведены в таблице 3.

Таблица 3 - Технические характеристики

Наименование характеристики	Значение
1	2
Время выхода излучателя на стационарный режим на нижнем пределе температурного диапазона, мин, не более	90
Размеры излучающей полости, мм, не более - диаметр	70
- глубина	270
Габаритные размеры (ширина х высота х длина), мм, не более - излучателя теплового ИТ	455 х 230 х 375
- блока управления БУ-10	455 х 160 х 375
Масса, кг, не более - излучателя теплового ИТ	12,0
- блока управления БУ-10	9,5
Потребляемая мощность, В^А, не более	1000

Продолжение таблицы 3

1	2
Напряжение питания переменным током, В	от 198 до 242
Частота, Гц	от 49 до 51
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %	от +15 до +25 от 10 до 80

Показатели надежности излучателя приведены в таблице 4.

Таблица 4- Показатели надежности

Наименование характеристики	Значение
Среднее время наработки до отказа, ч, не менее	3000
Средний срок службы, лет	5
Гарантийный срок, месяцев	12

Знак утверждения типа наносится

типографским способом на титульный лист руководства по эксплуатации и на наклейки на корпус излучателя и блока управления (рисунок 3).

Комплектность средства измерений

Таблица 5 - Комплектность излучателя в виде модели абсолютно чёрного тела АЧТ 70/-40/80 зав. № 016

Наименование	Обозначение	Количество
Излучатель в виде модели абсолютно чёрного тела АЧТ 70/-40/80 в составе:
Излучатель тепловой ИТ зав. №016	МКСН.418236.002	1 шт.
Блок управления БУ-10 зав. №016	МКСН.405544.031	1 шт.
Кабель	МКСН.434641.028 (ХТ1)	1 шт.
Кабель	ДДШ6.644.033 (ХТ2)	1 шт.
Кабель сетевой	SCZ-1.220В.10А (ХТ3)	1 шт.
Крышка	МКСН.301251.032	1 шт.
Руководство по эксплуатации	МКСН.065142.003 РЭ	1 экз.

Сведения о методиках (методах) измерений

приведены в руководстве по эксплуатации МКСН.065142.003 РЭ «Излучатель в виде модели абсолютно чёрного тела АЧТ 70/-40/80. Руководство по эксплуатации», раздел 1.8. «Порядок работы»

Нормативные и технические документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений температуры, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 (часть 3);

МКСН.065142.003 ТУ «Излучатель в виде модели абсолютно чёрного тела АЧТ 70/-40/80. Технические условия».

Правообладатель

Акционерное общество   «Научно-производственное   предприятие

(АО «НПП «Эталон»)

ИНН 5044032048

Юридический адрес: 644009, г. Омск, ул. Лермонтова, д. 175

Телефон: тел.: (3812) 36-84-00

Е-mail: fgup@omsketalon.ru

Web-сайт: www.omsketalon.ru

Изготовитель

Акционерное общество   «Научно-производственное   предприятие

(АО «НПП «Эталон»)

ИНН 5044032048

Адрес: 644009, г. Омск, ул. Лермонтова, д. 175

Телефон: тел.: (3812) 36-84-00

Е-mail: fgup@omsketalon.ru

Web-сайт: www.omsketalon.ru

Испытательный центр

Федеральное государственное унитарное предприятие научно-исследовательский институт метрологии имени (ФГУП «ВНИМ им. Д.И.Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Телефон: (812) 251-76-01, факс: (812) 713-01-14

Web-сайт: www.vniim.ru

Е-mail: info@vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314555.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «07» октября 2024 г. № 2338

Регистрационный № 93406-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы вагонные АСВ ПС

Назначение средства измерений

Весы вагонные АСВ ПС (далее - весы) предназначены для поколесного, поосного, поте-лежечного, повагонного измерения массы в движении порожних и груженых вагонов в составе поезда без расцепки и/или поездов в целом с сухими (сыпучими, твердыми), а также жидкими грузами без ограничений по вязкости (в том числе горюче-смазочные материалы).

Описание средства измерений

Принцип действия весов основан на преобразовании аналоговых сигналов тензорези-сторных датчиков деформации рельса, возникающих под воздействием силы тяжести, в цифровые сигналы с помощью преобразователя. Далее цифровые сигналы поступают в персональный компьютер (далее - ПК), где обрабатываются в соответствии с заданным алгоритмом программным обеспечением. По полученным данным формируются: масса вагонов, масса состава, скорость прохождения через измерительный участок пути. Результат взвешивания по различным параметрам запроса отображается на мониторе ПК с указанием порядкового номера вагона в составе.

Весы состоят из нескольких грузоприемных устройств (далее - ГПУ), аналогово-цифровых преобразователей сигналов тензометрических датчиков (далее - АЦПД), совмещённых с преобразователем интерфейсов (далее - ПИ) и ПК, установленного в помещении оператора. Каждое ГПУ включает в себя по 4 метра измерительного участка (в каждую сторону) эксплуатируемого пути, на котором установлены два АЦПД, и кабели связи.

Монтаж АЦПД осуществляется с двух сторон шейки рабочего рельса в межшпальном пространстве. АЦПД занимают по длине не более 300 мм.

Кабели связи осуществляют передачу информации в ПК и питание АЦПД постоянным напряжением. АЦПД гальванически развязаны и образуют взаимно независимые источники информации. Каждый АЦПД включает в себя: четыре тензорезисторных датчика деформации, наклеенных попарно с двух сторон шейки рельса, два датчика температуры и плату преобразователя, расположенную под подошвой рельса. Датчики защищены полимерными материалами, плата преобразователя в герметичном боксе смонтирована под подошвой рельса, в непосредственной близости от места установки тензорезисторных датчиков деформации. Механическая защита АЦПД обеспечена металлическими кожухами (рисунок 2).

Программное обеспечение весов позволяет определять относительную симметрию загрузки вагона по бортам и тележкам.

На маркировочную табличку наносится следующая информация:

• - торговая марка изготовителя и его полное наименование;

• - обозначение типа весов;

• - заводской номер;

• - знак утверждения типа;

• - класс точности согласно ГОСТ 8.647-2015;

• - цена деления в виде: d = ..... кг;

  . км/ч; км/ч;

• - максимальная рабочая скорость в виде: Vmax =

• - минимальная рабочая скорость в виде: Vmin = .

• - максимальная нагрузка в виде: Мах = ..... т;

  т;

• - максимальная нагрузка на платформу Махп = .

• - минимальная нагрузка в виде: Min = ..... т;

  т;

• - минимальная нагрузка на платформу Minn = ...

• - максимальная масса вагона, т;

• - минимальная масса вагона, т;

• - диапазон температур, °С;

• - напряжение питания, В;

• - частота питания, Гц;

• - идентификатор программного обеспечения;

• - метод взвешивания.

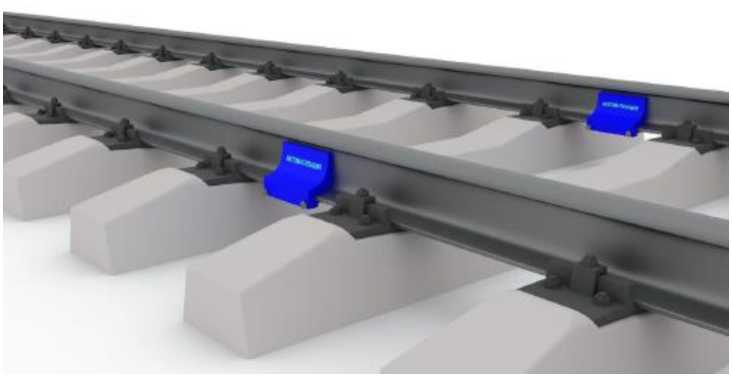

Общий вид компонентов весов и маркировочная табличка приведены на рисунках 1 - 3.

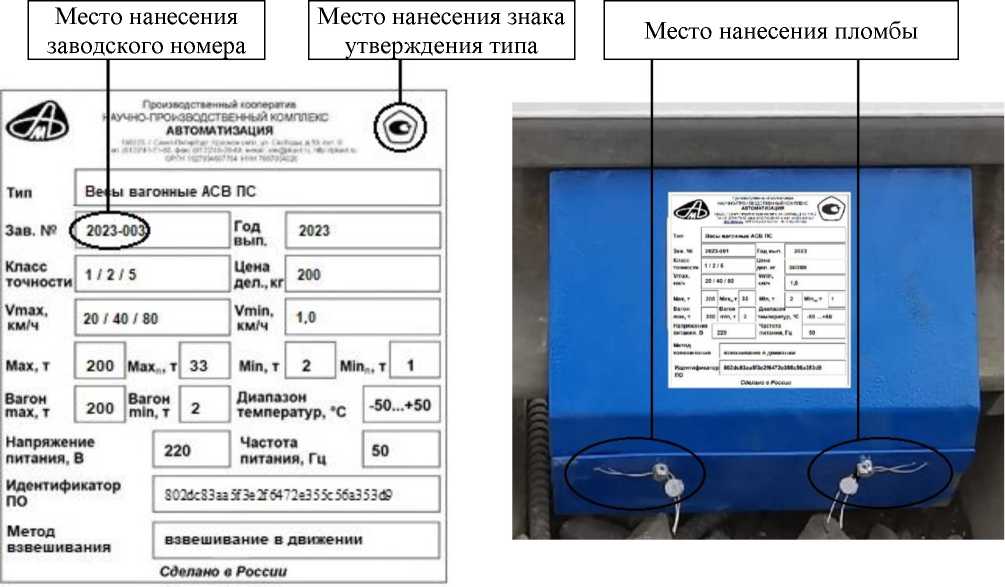

Рисунок 3 - Маркировочная табличка и АЦПД с пломбировкой

Пломбирование АЦПД весов осуществляется на защитном кожухе с помощью свинцовой пломбы с оттиском фирменного логотипа НПК «АВТОМАТИЗАЦИЯ».

Маркировочная табличка наносится на специализированный системный блок ПК и АЦПД наклеиванием.

Знак утверждения типа и заводской номер, состоящий из арабских цифр, наносятся типографским способом на маркировочную табличку. Пример маркировочной таблички представлен на рисунке 3. По заявлению заказчика знак поверки вносится в паспорт, нанесение знака поверки на весы не предусмотрено.

Программное обеспечение

Программное обеспечение (далее - ПО) разделено на две части: метрологически значимое ПО и метрологически незначимое ПО.

Метрологически значимое ПО - RailScalesParser.exe; данное ПО написано на компилируемом языке программирования и при запуске проверяет свою целостность и соответствие контрольной суммы. В случае нарушения целостности ПО переходит в демонстрационный режим. Интерфейс связи не позволяет влиять на метрологически значимую часть ПО, поскольку передает необработанные цифровые данные. Дополнительно метрологически значимая часть ПО защищена цифровым сертификатом с асинхронным шифрованием ключом RSA (криптографический алгоритм с открытым ключом).

Конструкция весов исключает возможность несанкционированного влияния на ПО весов и измерительную информацию.

Идентификационные данные приведены в таблице 1.

Уровень защиты ПО в соответствии с Р 50.2.077-2014: «высокий».

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	RailScalesParser.exe
Номер версии (идентификационный номер) ПО, не ниже	1.1.0.249
Цифровой идентификатор ПО	802dc83aa5f3e2f6472e355c56a353d9

Метрологические и технические характеристики

Метрологические и технические характеристики, включая показатели точности, приведены в таблицах 2 - 7.

Таблица 2 - Диапазоны измерений массы

Наименование характеристики	Значение
Максимальная нагрузка весов (Max), т	150 (200)
Минимальная нагрузка весов (Min), т	2
Максимальная нагрузка на платформу (Махп), т	30
Минимальная нагрузка на платформу (Мinn), т	1
Примечания: 1. Максимальная нагрузка весов - максимально допустимое значение массы вагона. 2. Минимальная нагрузка весов - минимально допустимое значение массы вагона. 3. Максимальная нагрузка на платформу - нагрузка, выше которой значение погрешности для поосного и потележечного взвешивания до суммирования может превышать допустимые пределы. 4. Минимальная нагрузка на платформу - нагрузка, ниже которой значение погрешности для поосного и потележечного взвешивания до суммирования может превышать допустимые пределы. 5. Значения в скобках приведены для шестиосных вагонов.

Таблица 3 - Действительная цена деления

Класс точности по ГОСТ 8.647-2015	Цена деления (J), кг
1	50
2	50
5	200

Таблица 4 - Пределы допускаемой погрешности весов при взвешивании в движении вагона в составе без расцепки

Класс точности по ГОСТ 8.647-2015	Пределы допускаемой погрешности в диапазоне
	от Min до (0,35^Max) включ., % от (0,35^Max)	св. (0,35^Max), % от измеряемой массы
1	±0,5
2	±1,0
5	±2,5
Примечания: 1. Пределы допускаемой погрешности в эксплуатации соответствуют удвоенным значениям, приведённым в таблице 4. 2. При взвешивании вагона в составе без расцепки при первичной поверке не более чем 10 % полученных значений погрешности весов могут превышать пределы, приведенные в таблице 4, но не должны превышать пределы допускаемой погрешности в эксплуатации.

Таблица 5 - Пределы допускаемой погрешности весов при взвешивании в движении состава из вагонов в целом

Класс точности по ГОСТ 8.647-2015	Пределы допускаемой погрешности в диапазоне
	от Min до (0,35^Max^N) включ., % от (0,35^Max^N)	св. (0,35-Max-N), % от измеряемой массы
1	±0,5
2	±1,0
5	±2,5
Примечания: 1. N - число вагонов в составе. 2. Пределы допускаемой погрешности в эксплуатации соответствуют удвоенным значениям, приведённым в
таблице 5.

Таблица 6 - Классы точности для диапазонов скоростей

Диапазон скорости, км/ч	Класс точности при взвешивании в движении вагона (и состава)
От 1,0 до 20 включ.	1; 2; 5
Св. 20 до 40 включ.	2; 5
Св. 40 до 80 включ.	5

Таблица 7 - Технические характеристики

Наименование характеристики	Значение
Режим работы	непрерывный
Время готовности весов к работе после включения в сеть переменного тока, мин, не более	2
Скорость движения состава при взвешивании, км/ч	от 1 до 80 включ.
Транзитная скорость движения состава	не ограничена
Направление движения при измерении	двухстороннее
Диапазон рабочих температур АЦПД и ПИ, °С	от -50 до +50
Диапазон рабочих температур ПК, °С	от +10 до +35
Диапазон относительной влажности (при +20 °С), %, не более	85
Диапазон атмосферного давления, кПа	от 84,0 до 106,7
Параметры электрического питания весов от сети переменного тока: - напряжение, В	от 187 до 242
- частота, Гц	от 49 до 51
Потребляемая мощность одного АЦПД, совмещённого с ПИ, В^А, не более	20
Габаритные размеры АЦПД (ДхШхВ), совмещённого с ПИ, мм, не более	280 X 200 X 240
Масса АЦПД, кг, не более	4
Количество АЦПД в составе весов	от 2 до 8
Длина кабеля связи АЦПД, совмещённого с ПИ, м, не более	100
Расстояние от АЦПД до стыков рельсов, м, не менее	3
Номинальные значения климатических факторов: - климатическое исполнение весов	УХЛ
- категория размещения АЦПД и ПИ	1.1
- категория размещения ПК и адаптеров	4.1

Таблица 8 - Показатели надежности

Наименование характеристики	Значение
Значение вероятности безотказной работы весов за 10 000 ч	0,95
Средний срок службы, лет, не менее	10

Знак утверждения типа

наносится типографским способом на маркировочную табличку, закрепленную на кожухе системного блока ПК.

Комплектность средства измерений

Таблица 9 - Комплектность

Наименование	Обозначение	Количество
Грузоприемное устройство	ФКНП.404958.022	1 - 4 комплекта
Сервер с предустановленным программным обеспечением	ФКНП.426469.022	1 комплект
Комплект оборудования для передачи сигналов	ФКНП.424929.022	1 комплект
Комплект монтажный	ФКНП.404951.022	1 комплект
Комплект кабельный	ФКНП.404958.022	1 комплект
Комплект запасных частей	ФКНП.404953.022	1 комплект
Руководство по эксплуатации	ФКНП.404522.022 РЭ	1 экземпляр
Руководство по измерению	ФКНП.404522.022 РИ	1 экземпляр
Паспорт	ФКНП.404522.022 ПС	1 экземпляр

Сведения о методиках (методах) измерений

приведены в разделе 1.1.5 «Устройство и работа весов вагонных АСВ ПС» документа «Весы вагонные АСВ ПС. Руководство по эксплуатации. ФКНП.404522.022 РЭ».

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 8.647-2015 «ГСИ. Весы вагонные автоматические. Часть 1. Метрологические и технические требования. Методы испытаний»;

Приказ Росстандарта от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;

ФКНП.404522.022 ТУ «Весы вагонные АСВ ПС. Технические условия».

Правообладатель

Производственный     кооператив     Научно-Производственный

«АВТОМАТИЗАЦИЯ» (НПК «АВТОМАТИЗАЦИЯ»)

ИНН 7807004020

Юридический адрес: 198320, г. Санкт-Петербург, г. Красное Село, ул. Свободы, д. 50, лит. В

Телефон: +7 (812) 741-71-63, 748-26-49

E-mail: office@pkavt.ru

Изготовитель

Производственный кооператив Научно-Производственный комплекс «АВТОМАТИЗА

ЦИЯ» (НПК «АВТОМАТИЗАЦИЯ»)

ИНН 7807004020

Адрес: 198320, г. Санкт-Петербург, г. Красное Село, ул. Свободы, д. 50, лит. В Телефон: +7 (812) 741-71-63, 748-26-49

E-mail: office@pkavt.ru

Испытательный центр

Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)

Адрес: 125424, г. Москва, Волоколамское ш., д. 88, стр. 8

Телефон/факс: +7 (495) 491-78-12

Web-сайт: kip-mce.ru

Е-mail: sittek@mail.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311313.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «07» октября 2024 г. № 2338

Регистрационный № 93407-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы тока ТЛМ-10-1У3

Назначение средства измерений

Трансформаторы тока ТЛМ-10-1У3 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

Описание средства измерений

Трансформаторы тока являются трансформаторами опорного типа с литой изоляцией, выполненной из эпоксидного компаунда. Эпоксидное литье выполняет одновременно функции изолятора и несущей конструкции. Выводы первичной обмотки расположены на верхнем торце трансформаторов тока. Первичная обмотка трансформаторов тока включается в цепь измеряемого тока. Подключение токоведущих шин осуществляется к прямоугольным контактным площадкам с помощью болтов. Трансформаторы тока имеют два сердечника с вторичными обмотками для измерений и защиты. Трансформаторы могут быть установлены в любом положении и крепятся четырьмя болтами через отверстия в основании. Клеммы выводов вторичных обмоток снабжены закрепляющими винтами. Трансформаторы тока не имеют заземляющего зажима. Во время эксплуатации вторичная обмотка трансформатора должна быть замкнута на нагрузку, в случае отсутствия нагрузки, замыкающей вторичную цепь, обмотка должна быть замкнута.

Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.

К трансформаторам тока данного типа относятся трансформаторы тока ТЛМ-10-1У3 зав. № 8044, 2224, 6965, 6283.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке методом тиснения в виде цифрового обозначения.

Общий вид средства измерений с указанием места нанесения заводского номера приведен на рисунке 1.

Место нанесения заводского номера

Пломбирование трансформаторов тока не предусмотрено.

Метрологические и технические характеристики

Таблица 1 -

Наименование характеристики	Значение для заводских номеров
	8044, 2224	6965, 6283
Номинальное напряжение, кВ	10	10
Номинальный первичный ток 11ном, А	100	150
Номинальный вторичный ток I2ном, А	5	5
Номинальная частота Гном, Гц	50	50
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета	0,5	0,5
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А	10	10

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Условия эксплуатации: - температура окружающей среды, °С	от -45 до +40

Знак утверждения типа

наносится на титульный лист паспорта трансформатора тока типографским способом. Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Трансформатор тока	ТЛМ-10-1У3	1 шт.
Паспорт	ТЛМ-10-1У3	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе «Общие сведения» паспорта трансформатора тока.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 21 июля 2023 г. № 1491 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».

Правообладатель

Куйбышевский завод измерительных трансформаторов

Юридический адрес: 443017, г. Куйбышев, Южный пр-д, д. 88

Изготовитель

Куйбышевский завод измерительных трансформаторов (изготовлены в 1987-1988 гг.)

Адрес: 443017, г. Куйбышев, Южный пр-д, д. 88

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Телефон: +7 (495) 544-00-00

Факс: +7 (499) 124-99-96

E-mail: info@rostest.ru

Web-сайт: www.rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310639.

---
