МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

QI октября 2024 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

измерений в части конструктивных   изменений,   не

на их метрологические характеристики, согласно приложению к приказу.

• 2. Утвердить измененные описания типов средств прилагаемые к настоящему приказу.

• 3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель руководителя                                   Е.Р. Лазаренко

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

Сертификат: 525EEF525B83502D7A69D9FC03064C2A

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 06.03.2024 до 30.05.2025

\______________

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «___»        __2024 г. № ___

Сведения

об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, не влияющих на метрологические характеристики средства измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «07» октября 2024 г. № 2347

Регистрационный № 62786-21

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы тока ТЛ-ЭК-35

Трансформаторы тока ТЛ-ЭК-35 (далее - трансформаторы тока, трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 или 60 Гц.

Принцип действия трансформаторов тока основан на использовании явления электромагнитной индукции, то есть на создании электродвижущей силы (далее - ЭДС) переменным магнитным полем. Первичный ток, протекая по первичной обмотке, создает в магнитопроводе вторичнойобмотки ЭДС. Так как вторичная обмотка замкнута на внешнюю нагрузку, ЭДС вызывает появление во вторичной обмотке и внешней пропорционального первичному току.

Трансформаторы тока являются трансформаторами опорного изоляцией, выполненной из специального компаунда, обеспечивающего прочность изоляции и защиту обмоток, одновременно выполняющего функции корпуса и несущей конструкции. Первичная обмотка трансформаторов тока - многовитковая или одновитковая, выводы которой расположены на верхней поверхности трансформатора тока.

Трансформаторы тока могут иметь от одной до пяти вторичных обмоток, каждая из которых изготовлена на отдельном магнитопроводе, а также один или несколько коэффициентовтрансформации и различные значения номинального вторичного тока.

Выводы вторичных обмоток и выводы обмоток для подключения счетчиков электрической энергии размещены в отдельной контактной коробке у основания трансформатора, снабженной крышкой пломбирования для предотвращения несанкционированного доступа.

Подключение токоведущих шин осуществляется к прямоугольным контактным площадкам с помощью болтов М12. Количество болтов определяется номинальным первичнымтоком.

Трансформаторы тока изготавливаются в разных конструктивных исполнениях, отличающихся конфигурацией, метрологическими и техническими характеристиками.

Заводской номер наносится любым технологическим способом на табличку техническихданных трансформаторов в виде цифрового или буквенно-цифрового кода.

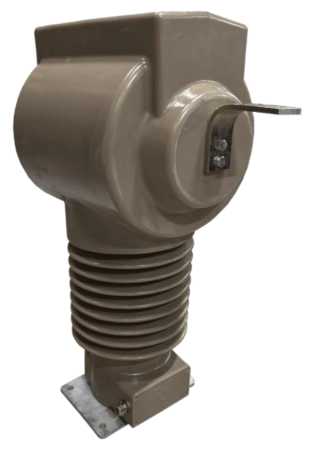

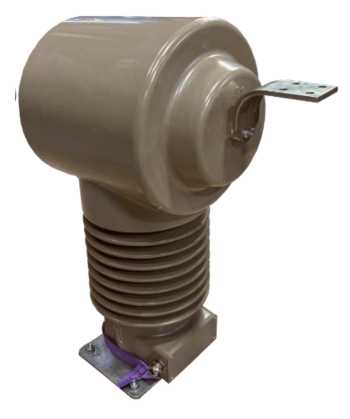

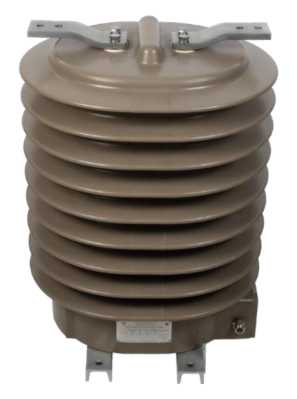

Общий вид трансформаторов тока с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1. В обязательном случае знакповерки на трансформаторы тока не наносится.

Место нанесения

заводского номера

знака утверждения типа

Место нанесения

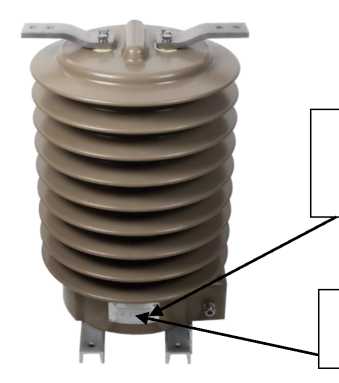

Рисунок 1 - Общий вид трансформаторов с указанием места нанесения знака утверждения типа, места нанесения заводского номера

Пломбирование трансформаторов не предусмотрено.

Структура условного обозначения исполнений трансформаторов:

ТЛ - ЭК - 35 Х - Х Х - Х - Х / Х Х Х ХкА (Хс)

Время

протекания тока термической стойкости (1 или

3 секунды)

Ток       термической

стойкости, кА

Категория размещения по ГОСТ 15150-69

Климатическое исполнение

по ГОСТ 15150-69

Номинальный вторичный тока, А (при наличии нескольких вторичных токов указываются все через тире)

Номинальный первичный ток, А (при наличии нескольких первичных токов указываются все через тире, при наличии отпайки или переключения указываются в скобках)

Номинальная вторичная нагрузка, В^А (при наличии у трансформатора нескольких вторичных обмоток указывают номинальную вторичную нагрузку каждой из них в виде дроби

Номинальный коэффициент безопасности приборов вторичных обмоток для измерений (указывается «FS» и числовое значение) или номинальная предельная кратность вторичных обмоток для защиты (указывается только числовое значение)

Классы точности (при наличии у трансформатора нескольких вторичных обмоток указывают класс точности каждой из них в виде дроби)

Конструктивный вариант исполнения в виде буквенно-цифрового обозначения

Номинальное напряжение, кВ

Изготовитель

Трансформаторы тока с литой изоляцией, конструкция - опорный

Таблица 1 -

Таблица 2 - Основные технические характеристики

Таблица 3 - Показатели надежности

наносится на титульные листы паспорта и руководства по эксплуатации типографским способом и на маркировочную табличку трансформатора тока любым технологическим способом.

Таблица 4 - Комплектность средства измерений

Приведены в разделе 1 «НАЗНАЧЕНИЕ» документа ЭК.1.775.000 РЭ «Трансформатор тока ТЛ-ЭК-35. Руководство по эксплуатации».

ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»;

ПНСТ 283-2018 «Трансформаторы измерительные. Часть 2. Технические условия на трансформаторы тока»;

ГОСТ Р МЭК 61869-2-2015 «Трансформаторы измерительные. Часть 2. Дополнительныетребования к трансформаторам тока»;

ТУ 3414-006-52889537-15 «Трансформаторы тока ТЛ-ЭК-35. Технические условия».

Общество с ограниченной ответственностью «Испытательный центр в области метрологии» (ООО «ИЦРМ»)

Место нахождения и адрес юридического лица: 117546, г. Москва, Харьковский пр-д, д. 2, эт. 2, помещ. I, ком. 35,36

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311390.

в части вносимых изменений

Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)

Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17

Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (ком. № 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. 15) Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314019.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «07» октября 2024 г. № 2347

Регистрационный № 72488-18

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы электронные ВЭТ

Весы электронные ВЭТ (далее - весы) предназначены для статического измерения массы товаров.

Принцип действия весов основан на преобразовании силы тяжести взвешиваемого груза весоизмерительным тензорезисторным датчиком (далее - датчик) в электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза, с последующей его обработкой устройством обработки аналоговых данных (далее - АЦП) в цифровой вид и выдачей измеренных значений массы на цифровой дисплей терминала и/или на внешнее электронное устройство (вторичный дисплей, компьютер, принтер).

Весы состоят из корпуса, грузоприемного устройства (далее - ГПУ) с датчиком, АЦП и терминала, имеющего дисплей и клавиатуру.

Весы имеют следующие конструктивные исполнения:

• - весы оборудованы терминалом, вмонтированным в корпус, либо выносным терминалом с дисплеем или дисплеями массы, цены, стоимости и клавиатурой (исполнение 1С, 3С, 5С);

• - весы оборудованы терминалом, вмонтированным в корпус, либо выносным терминалом с дисплеем или дисплеями массы, общей массы, количества и клавиатурой (исполнение 1С, 2С, 4С).

В терминалах весов используются следующие типы дисплеев:

• - жидкокристаллический (индекс А);

• - светодиодный (индекс Д).

Электропитание весов осуществляется от сети переменного тока или от встроенной аккумуляторной батареи:

• - отсутствие индекса - питание только от сети;

• - наличие встроенной батареи (индекс Б).

Весы выпускаются со встроенным интерфейсом RS-232 или без него:

• - отсутствие индекса - без интерфейса;

• - с интерфейсом для соединения с персональным компьютером (индекс И).

В весах предусмотрены следующие устройства и функции (ГОСТ OIML R 76-1-2011):

• - полуавтоматическое устройство установки на нуль, (п. Т.2.7.2.2);

• - устройство первоначальной установки на нуль (п. Т.2.7.2.4);

• - устройство слежения за нулем (п. Т.2.7.3);

• - устройство тарирования (выборки массы тары) (п. Т.2.7.4.2);

• - устройство предварительного задания значения массы тары (п. Т.2.7.5).

На корпусе весов должна быть прикреплена табличка (разрушающаяся при ее удалении), содержащая следующую информацию:

• - наименование и обозначение весов;

• - товарный знак предприятия-изготовителя;

• - обозначение класса точности весов по ГОСТ OIML R 76-1-2011;

• - знак утверждения типа средства измерений;

• - значение максимальной нагрузки (Max);

• - значение минимальной нагрузки (Min);

• - значения поверочного интервала (е);

• - значение максимальной выборки массы тары (Т^-);

• - номер весов по системе нумерации предприятия-изготовителя (формат цифровой, способ нанесения - типографский);

• - параметры электрического питания.

Весы изготавливаются однодиапазонными и двухинтервальными.

Весы выпускаются в следующих модификациях, отличающихся значениями максимальной нагрузки (Max), значениями поверочного интервала (е):

• - однодиапазонные: ВЭТ-3-0,5; ВЭТ-3-1; ВЭТ-6-1; ВЭТ-6-2; ВЭТ-15-2; ВЭТ-15-5; ВЭТ-30-5; ВЭТ-30-10; ВЭТ-32-5; ВЭТ-32-10; ВЭТ-60-10; ВЭТ-60-20; ВЭТ-150-20; ВЭТ-150-50; ВЭТ-300-50; ВЭТ-300-100; ВЭТ-600-100; ВЭТ-600-200;

• -  двухинтервальные: ВЭТ-3-0,2/0,5; ВЭТ-3-0,5/1; ВЭТ-6-0,5/1; ВЭТ-6-1/2; ВЭТ-15-1/2; ВЭТ-15-2/5; ВЭТ-30-2/5; ВЭТ-30-5/10; ВЭТ-32-2/5; ВЭТ-32-5/10; ВЭТ-60-5/10; ВЭТ-60-10/20; ВЭТ-150-10/20; ВЭТ-150-20/50; ВЭТ-300-20/50; ВЭТ-300-50/100; ВЭТ-600-50/100; ВЭТ-600-100/200.

Обозначение весов для заказа имеет вид:

Весы электронные ВЭТ-[1]-[2]-[3]-[4][5][6][7]([8])[9][10][11],

где ВЭТ - обозначение типа весов;

• [1] - значение (Мах) весов, кг: 3; 6; 15; 30; 32, 60, 150, 300, 600;

• [2] - значение (е) весов, г:

• - для однодиапазонных весов: 0,5; 1; 2; 5; 10; 20; 50; 100; 200;

• - для двухинтервальных: 0,2/0,5; 0,5/1; 1/2; 2/5; 5/10; 10/20; 20/50; 50/100; 100/200;

• [3] - индекс терминала:

• - с индикацией массы, цены и стоимости: 1С, 3С, 5С;

• - с индикацией массы: 1C, 2С, 4С;

• [4] - индекс Р - наличие беспроводного канала связи между платформой и терминалом или индекс отсутствует, если канала связи не установлен;

• [5] - индекс Т - наличие двустороннего дисплея или индекс отсутствует, если дисплей односторонний;

• [6] - тип дисплея:

А - жидкокристаллический дисплей;

Д - светодиодный дисплей;

• [7] - Б - индекс наличия встроенной батареи или индекс отсутствует, если питание только от сети;

• [8] - И - индекс наличия интерфейса весов для связи с персональным компьютером или индекс отсутствует, если интерфейс не установлен;

• [9] - П - индекс наличия встроенного печатающего устройства или индекс отсутствует, если принтер не установлен;

• [10] - СК - наличие складной стойки или индекс отсутствует, если складной стойки нет;

• [11] - цифры от 1 до 10 - дополнительное необязательное обозначение технологических особенностей, характеризующие прочность и коррозионную стойкость материалов, различные виды окраски, нанесения защитных покрытий или полировки и специальных конструктивных особенностей корпуса.

Пример обозначения весов при заказе:

Весы электронные ВЭТ-3-1-1С-АБИ:

- весы электронные ВЭТ, значение (Мах) 3 кг, весы однодиапазонные, значение (е) 1 г, с индикацией массы, односторонний жидкокристаллический дисплей, питание от сети или встроенной батареи, с установленным интерфейсом.

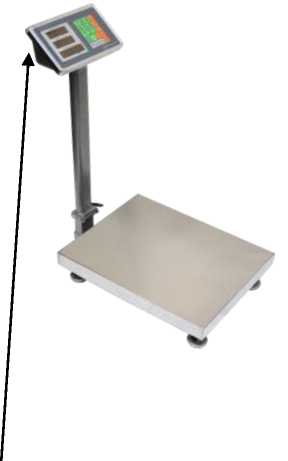

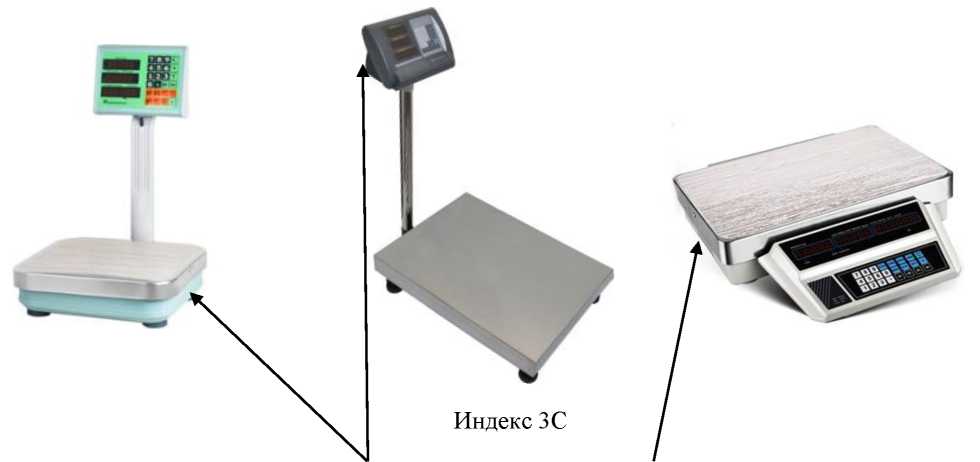

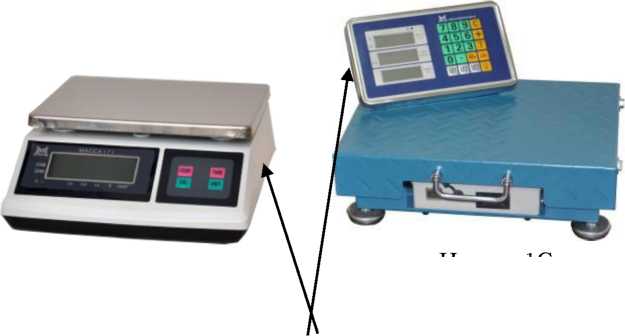

Общий вид весов различных конструктивных исполнений показан на рисунках 1 и 2.

Схема пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки представлены на рисунке 3.

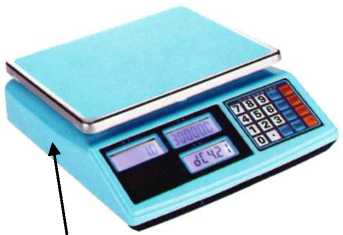

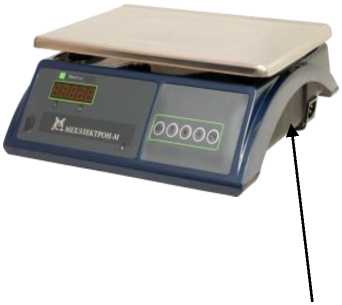

Индекс 1С

Место нанесения маркировочной таблички

Место нанесения маркировочной таблички

Рисунок 1 - Общий вид весов

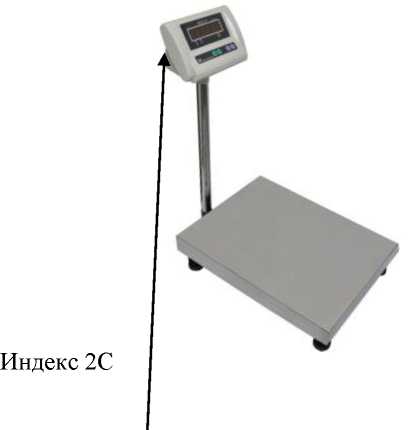

Место нанесения маркировочной таблички

Индекс 4С

Место нанесения маркировочной таблички

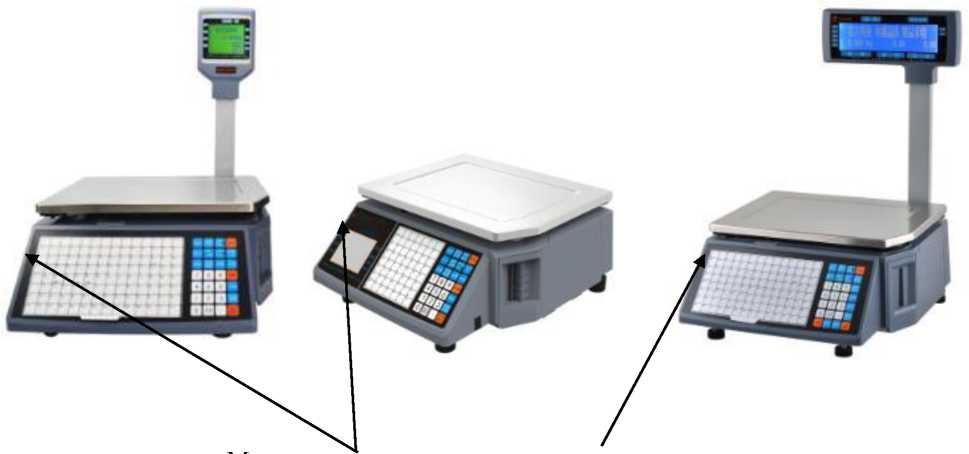

Индекс 5С

Место нанесения маркировочной таблички

Рисунок 2 - Общий вид весов

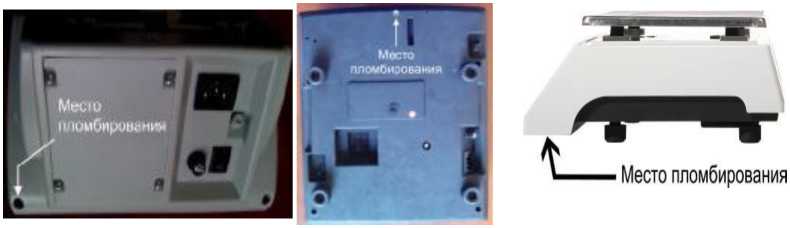

Рисунок 3 - Схемы пломбировки весов от несанкционированного доступа, обозначение места нанесения знака поверки

Программное обеспечение (ПО) весов является встроенным, т.е. используется в стационарной (закрепленной) аппаратной части с определенными программными средствами и не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее терминала при включении весов в сеть.

Нормирование метрологических характеристик производится с учетом применения ПО.

Конструкция весов исключает возможность несанкционированного влияния на ПО и измерительную информацию. При изготовлении весов вводится электронный пароль, защищающий результаты измерений. Наличие пломбировки весов предотвращает несанкционированный доступ к ПО.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Класс точности по ГОСТ OIML R 76-1-2011.....................................Ш (средний).

Значения (Min), (Max), (e), действительной цены деления (d), пределов допускаемой погрешности при поверке (mpe) в соответствующих интервалах нагрузки (m) и диапазона выборки массы тары весов (Т^-) для однодиапазонных модификаций весов приведены в таблице 2, а для двухинтервальных в таблице 3.

Таблица 2 -

таблицы 2

Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемой погрешности при поверке (mpe).

Пределы допускаемой погрешности весов после выборки массы тары соответствуют пределам допускаемой погрешности для массы нетто.

таблицы 3

таблицы 3

Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемой погрешности при первичной поверке (mpe).

Пределы допускаемой погрешности весов после выборки массы тары соответствуют пределам допускаемой погрешности для массы нетто.

Основные технические характеристики весов приведены в таблице 4.

Таблица 4 - Метрологические и технические характеристики.

Габаритные размеры и масса представлены в таблице 5.

Таблица 5 -

и масса

наносится типографским способом на титульный лист руководства по эксплуатации и фотохимическим способом на табличку, прикрепленную на корпусе весов.

Таблица 6 - Комплектность

приведены в Руководстве по эксплуатации в разделе 1 «Назначение изделия».

ГОСТ OIML R 76-1-2011 ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания;

Приказ Росстандарта от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;

ТУ 28.29.31-002-85771377-2018 «Весы электронные ВЭТ. Технические условия».

Общество с ограниченной   ответственностью   «Мехэлектрон

(ООО «Мехэлектрон-М»)

ИНН 7726593579

Адрес: 117519, г. Москва, Кировоградская ул., д. 19, к. 2, кв. 496 Телефон/факс: 8 (495) 724-65-08

E-mail: mechelectron@mail.ru

Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)

Адрес: 125424, г. Москва, Волоколамское ш., д. 88, стр. 8 Телефон (факс): (495) 491-78-12

E-mail: sittek@mail.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311313.
