13

1.

Ваттметры-счетчики эталонные многофункциональ ные

СЕ603М

0105981701660

80

51848-12

САНТ.67111

1.003 Д1

САНТ.411151.

003 Д1.1

22.07.

2024

Акционерное общество «Электротехничес кие заводы» «Энергомера» (АО «Энергомера»), г.

Ставраполь

ФГУП

«ВНИИМ им.

Д.И.Менде леева», г.

Санкт-

Петербург

2.

Комплексы автоматизированны е гидрологические

АГК-01

модификация конструктив К1 - зав. № 0110,

модификация конструктив К2 - зав. № 0110

66956-17

МП 25510154-2016 с изменением

№ 1

МП 254-02322024

29.07.

2024

Общество с ограниченной ответственностью

«ИНВЕНТО

ТЕХ» (ООО «Метеоприбор»), г. Омск

ФГУП

«ВНИИМ им.

Д.И.Менде леева», Санкт-Петербург

1

2

3

4

5

6

7

8

9

10

СЖ

100

Е

4,0

СК

МИД04

ВА-0

i

±1,0

№ п/п

Значение

1

Краткое наименование изделия (исполнение изделия: СЖ или СЖ ПНФ)

2

Диаметр номинальный DN ИУ, мм:

20; 25; 32БК; 32; 40; 50; 80; 100; 125; 150; 200.

3

Уплотнительная поверхность фланцев по ГОСТ 33259-2015: E - Исполнение фланца с выступом (под впадину);

J - Исполнение под прокладку овального сечения.

4

Давление номинальное, МПа: 2,5; 4,0; 6,3

5

Материал крыльчатки ротора: СК - сталь коррозионностойкая; К - композитный материал.

6

Тип применяемого МИД:

МИД00 - стандартно комплектуемый МИД без усилителя (недопустимо с кодом ВА0);МИД02 - стандартно комплектуемый МИД с усилителем и двухпроводной схемой подключения к специализированным вычислителям или частотным входам ПЛК;

МИД04 - стандартно комплектуемый МИД с усилителем и четырехпроводной схемой подключения к специализированным вычислителям или частотным входам ПЛК.

7

Наличие вторичной аппаратуры:

ВА0 - нет вторичной аппаратуры;

ВА1 - вторичная аппаратура ИМ2300 поставляется по отдельному опросному листупроизводства ОКБ «Маяк» ПГНИУ (только с кодом МИД04);

ВА2 - вторичная аппаратура шкафного исполнения на DIN-рейку; ИМ2300DIN-1F-3-42 (только с кодом МИД04);

ВА3 - вторичная аппаратура интегрированного исполнения ИМ2300ИРР- 1F-S (толькос кодом МИД00);

ВА4 - вторичная аппаратура выносного исполнения ИМ2300ИРР-1F-S (только с кодом МИД00);

ВА5 - вторичная аппаратура ИМ2300ВАТ-1F интегрированного исполнения савтономным питанием (только с кодом МИД00 и кодом i).

8

Вид взрывозащиты МИД (при отсутствии кода вид взрывозащиты

«взрывонепроницаемая оболочка»):

d - взрывозащита вида «взрывонепроницаемая оболочка»*

i - взрывозащита вида «искробезопасная электрическая цепь» (только для кодов МИД02, МИД04 и ВА5).

9

Пределы допускаемой относительной погрешности, %: ±0,1; ±0,15; ±0,5; ±1,0; ±1,5; ±2,5; ±5,0.

10

- опция расширенный диапазон расходов (диапазон расхода 1:20)

П р и м е ч а н и е:*Для кода ВА5 код «d» недопустим.

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

IM2300IR

Номер версии (идентификационный номер) ПО, не ниже

v.01.07

Цифровой идентификатор ПО (сумма по модулю 256 метрологически значимой части ПО)

021

Наименование характеристики

Значение

Исполнение

СЖ

СЖ ПНФ

Диапазон измерений объемного расхода жидкости ¹⁾, м³/ч

от 0,45 до 1100

от 1,1 до 1200

Пределы допускаемой относительной погрешности измерений объема жидкости в потоке и объемного расхода жидкости ¹⁾, %

±0,10; ±0,15; ±0,5; ±1,0; ±1,5; ±2,5; ±5,0

Примечания:

¹⁾ - конкретное значение указано в паспорте

Наименование характеристики

Значение

1

2

Исполнение

СЖ

СЖ ПНФ

Номинальный диаметр, DN ¹⁾

от 20 до 200

Измеряемая среда

Вода, в том числе пластовая, нефть, сырая нефть, нефть товарная, светлые и темные нефтепродукты, продукты нефтепереработки, химии, нефтехимии

Плотность измеряемой среды, кг/м³

от 500 до 1200

Температура измеряемой среды, °С

от -20 до +80

Наибольшее измеряемое давление, МПа¹⁾

6,3

Напряжение питания постоянного тока МИД,В

• - при двухпроводной схеме подключения

• - при четырехпроводной схеме подключения

от 6,0 до 12,0

от 4,4 до 24,0

Тип выходного сигнала

частотный / импульсный / токовый

Выходной сигнал силы постоянного тока, мА²⁾

от 4 до 20

Напряжение питания В^А, В

• - переменного тока

• - постоянного тока

• - исполнение с автономным питанием

220

24

3,6

Габаритные размеры измерительного участка (далее по тексту - ИУ), мм, не более

• - длина

• - ширина

• - высота

400

350

370

400

350

570

Габаритные размеры МИД, мм, не более

• - длина

• - ширина

• - высота

14

10

14

0

0

0

Масса, кг, не более

52

128,5

1

2

Условия эксплуатации: для ИУ, МИД:

• - температура окружающей среды, °С

• - атмосферное давление, кПа

• - относительная влажность воздуха, % для ВА:

• - температура окружающей среды, °С

• - атмосферное давление, кПа

• - относительная влажность воздуха, %, не более ³⁾

от -55 до +60 от 84 до 106,7 от 30 до 80

от -40 до +50 от 84 до 106,7

90

Маркировка взрывозащиты:

- ИУ

- МИД

- ВА

II Gb c IIB T5

1Ex ib IIB T5 Gb или 1Ex d IIB T5 Gb

1Ex ib IIB T5 Gb или 1Ex d IIB T5 Gb

Вид взрывозащиты МИД, ВА

взрывонепроницаемая оболочка или искробезопасная электрическая цепь

Примечания:

• ¹⁾ - в зависимости от исполнения;

• ²⁾ - приведенная характеристика установлена только для расходомеров-счетчиков турбинных СТРИЖ с кодами вторичной аппаратуры ВА1 (в зависимости от заказа ВА), ВА2, ВА3, ВА4, ВА5;

• ³⁾ - приведенная характеристика установлена только для расходомеров-счетчиков турбинных СТРИЖ с кодами вторичной аппаратуры ВАЗ, ВА4, ВА5.

Наименование характеристики

Значение

Средний срок службы, лет, не менее

10

Средняя наработка на отказ, ч, не менее

30000

Наименование

Обозначение

Количество

Примечание

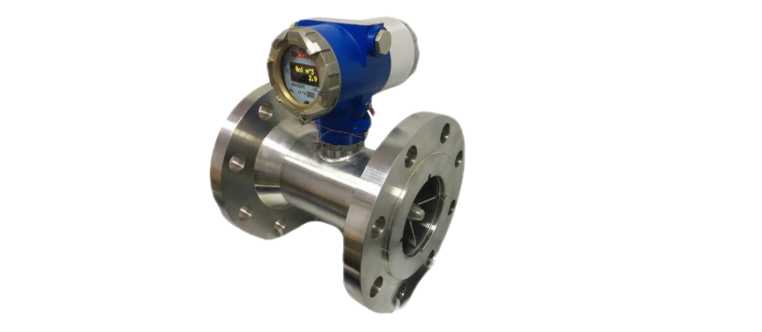

Расходомер-счетчик турбинный

СТРИЖ

1 шт.

По заказу

Руководство по эксплуатации

МАГУ.407221.100РЭ

1 экз.

Паспорт

МАГУ.407221.100ПС

1 экз.

Наименование программного обеспечения

Идентификаци онное наименование программного обеспечения

Номер версии (идентификац ионный номер) программного обеспечения

Цифровой идентификатор метрологически значимой части программного обеспечения (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора программного обеспечения

Программа для цифрового сигнального процессора (модуль

ЦСП)

Энергомера

СЕ603М_МЦС

П

v1.340

035

LRC

Наименование измеряемой величины и условное обозначение

Вид и единица измерений погреш-ности²⁾

Пределы допускаемых значений погрешности измерений

Диапазоны и поддиапазоны изменений параметров входных сигналов

1

2

3

4

Среднеквадратическое значение фазного напряжения U, фазного напряжения основной гармоники U(1), междуфазного напряжения имф

основная, 5U, 5U(1), 5имф, %

±0,05

U и U(1) от 30 до 300 В имф от 50 до 500 В

1

2

3

4

Среднеквадратическое значение силы тока I, силы тока основной гармоники I(1)

основная,

5I, 51(1), %

±0,20

I и 1(1) от 0,001 до 0,01 А

±0,10

I и 1(1) от 0,01 до 0,05 А

±0,05

I и 1(1) от 0,05 А до Imax ³⁾

Частота тока основной гармоники F(1)

AF(1), Гц

±0,001

F(1) от 45 до 66 Гц

Угол сдвига фазы основной гармоники:

от 0° до 360°;

U от 30

до 300 В

- напряжение-напряжение ф(1)ии;

Аф(1)ии, °

±0,005

- ток-ток ф(1)п;

Аф(1)п, °

±0,010

I от 0,01 до 0,05 А

±0,005

I от 0,05 А

^{до I}max

напряжение-ток ф(1)и1

Аф(1)и1, °

±0,010

I от 0,01 до 0,05 А

±0,005

I от 0,05 А

^{до I}max

Коэффициенты активной и реактивной мощностей cosф и sinф соответственно

Acosф, Asinф

±0,001

от -1,0 до +1,0

U от 30 до 300 В;

I от 0,01

^{до I}max

Активная мощность Р, погрешность счетчиков активной энергии по импульсному выходу, частота выходного сигнала частотного выхода при преобразовании активной мощности в импульсный сигнал⁴⁾

основная,

5Р1ф, 5Рзф, %с

±0,20

I от 0,001 до 0,01 А

U от 30 до 300 В;

1 соs ф 1 =1,0

+(0,16 - 0,06^ 1 соs ф 1)

I от 0,01 до 0,05 А

U от 30 до 300 В;

1 соs ф 1 от

0,5 до 1,0

±(0,08 - 0,03 • 1 соs ф 1)

I от 0,05 А до Imax

+0,065/1 соs ф 1

I от 0,01 до 0,05 А

U от 30 до 300 В;

1 соs ф 1 от

0,1 до 0,5

±0,035/1 соs ф 1

I от 0,05 А до Imax

1

2

3

4

Активная и реактивная мощности основной гармоники каждой из фаз P(1) и Q(1)

соответственно

основная, ТР(1)1ф, YQ(1)1Ф. %

±0,20

1(1) от 0,01 до 0,05 А

U(1) от 30 до 300 В; ф(1)и1 от 0 до 360°

±0,10

1(1) от 0,05

А до Imax

Коэффициент искажения синусоидальности кривой напряжения KU

ЛКи, %

±0,010 для

СЕ603М-Х-Х,

СЕ603МК-Х-Х,

СЕ603МТ-Х-Х,

СЕ603МКТ-Х-Х;

±0,003 для

СЕ603МКЭ-Х-Х,

СЕ603МКЭТ-Х-Х

KU менее

1 %

U от 30 до 300 В; n<40

5Ки, %

±1,0 для СЕ603М-Х-Х, СЕ603МК-Х-Х, СЕ603МТ-Х-Х, СЕ603МКТ-Х-Х;

±0,3 для СЕ603МКЭ-Х-Х, СЕ603МКЭТ-Х-Х

KU от 1% до 20 %

Коэффициент искажения синусоидальности кривой тока KI

ЛК1, %

±0,10 для СЕ603М-Х-Х, СЕ603МК-Х-Х, СЕ603МТ-Х-Х, СЕ603МКТ-Х-Х;

±0,03 для СЕ603МКЭ-Х-Х, СЕ603МКЭТ-Х-Х

KI до 10 %

I от 0,01 до 0,1 А n<40

ЛК1, %

±0,010 для СЕ603М-Х-Х, СЕ603МК-Х-Х, СЕ603МТ-Х-Х, СЕ603МКТ-Х-Х;

±0,003 для СЕ603МКЭ-Х-Х, СЕ603МКЭТ-Х-Х

KI менее

1 %

I от 0,1 А ^{до I}max n<40

5Ki, %

±1,0 для СЕ603М-Х-Х, СЕ603МК-Х-Х, СЕ603МТ-Х-Х, СЕ603МКТ-Х-Х;

±0,3 для СЕ603МКЭ-Х-Х, СЕ603МКЭТ-Х-Х

KI от 1% до 50 %

I от 0,1 А ^{до I}max n<40

Наименование измеряемой величины и условное обозначение

Вид и единица измерений погрешно сти

Пределы допускаемых значений погрешности измерений

Диапазоны и поддиапазоны изменений параметров входных сигналов

1

2

3

4

Среднеквадратическое значение фазного напряжения U, фазного напряжения основной гармоники U(1), междуфазного напряжения имф

основная, 5U, 5U(1), 5имф, %

±0,03

U и U(1) от 30 до 300 В имф от 50 до 500 В

1

2

3

4

Среднеквадратическое значение силы тока I, силы тока основной гармоники 1(1)

основная,

5I, 51(1), %

±0,20

I и 1(1) от 0,001 до 0,01 А

±0,05

I и 1(1) от 0,01 до 0,05 А

±0,03

I и 1(1) от 0,05 А до Imax

Частота тока основной гармоники F(1)

AF(1), Гц

±0,001

F(1) от 45 до 66 Гц

Угол сдвига фазы основной гармоники:

от 0° до 360°

U от 30 до 300 В

- напряжение-напряжение ф(1)ии;

Аф(1)ии, °

±0,005

- ток-ток ф(1)п;

Аф(1)п, °

±0,010

I от 0,01 до 0,05 А

±0,005

I от 0,05 А до Imax

напряжение-ток ф(1)и1

Аф(1)и1, °

±0,010

I от 0,01 до 0,05А

±0,005

I от 0,05 А до Imax

Коэффициенты активной и реактивной мощностей cosф и sinф соответственно.

Acosф, Asinф

±0,001

от -1,0 до +1,0

U от 30 до 300 В;

I от 0,01

^{до I}max

Активная мощность Р, погрешность счетчиков активной энергии по импульсному выходу, частота выходного сигнала частотного выхода при преобразовании активной мощности в импульсный сигнал

основная,

5Р1ф, 5Рзф, %

±0,20

I от 0,001 до 0,01 А

U от 30 до 300 В;

1 соs ф 1 =1,0

+(0,08 - 0,03 • 1 соs ф 1)

I от 0,01 до 0,05 А

U от 30 до 300 В;

1 соs ф 1 от 0,5 до 1,0

±(0,05 - 0,02 • 1 соs ф 1)

I от 0,05А до Imax

+0,035/1 соs ф 1

I от 0,01 до 0,05 А

U от 30 до 300 В;

1 соs ф| от 0,1 до 0,5

±0,020/1 соs ф 1

I от 0,05 А

^{до I}max

1

2

3

4

Активная и реактивная мощности основной гармоники каждой из фаз P(1) и Q(1) соответственно

основная, ТР(1)1ф, YQ(1)1Ф. %

±0,10

1(1) от 0,01 до 0,05 А

U(1) от 30 до 300 В; ф(1)и1 от 0° до 360°

±0,05

I(1) от

0,05А

^{до I}max

Коэффициент

искажения синусоидальности кривой напряжения KU

ЛКи, %

±0,010 для

СЕ603М-Х-Х,

СЕ603МК-Х-Х,

СЕ603МТ-Х-Х,

СЕ603МКТ-Х-Х;

±0,003 для СЕ603МКЭ-

Х-Х, СЕ603МКЭТ-Х-Х

KU менее

1 %

U от 30 до 300 В; n<40

5Ки, %

±1,0 для СЕ603М-Х-Х, СЕ603МК-Х-Х, СЕ603МТ-Х-Х, СЕ603МКТ-Х-Х;

±0,3 для СЕ603МКЭ-Х-Х, СЕ603МКЭТ-Х-Х

KU от 1 % до 20 %

Коэффициент

искажения синусоидальности кривой тока KI

ЛК1, %

±0,10 для СЕ603М-Х-Х, СЕ603МК-Х-Х, СЕ603МТ-Х-Х, СЕ603МКТ-Х-Х;

±0,03 для СЕ603МКЭ-Х-Х, СЕ603МКЭТ-Х-Х

KI до 10 %

I от 0,01 до 0,1 А n<40

ЛК1, %

±0,010 для СЕ603М-Х-Х, СЕ603МК-Х-Х, СЕ603МТ-Х-Х, СЕ603МКТ-Х-Х;

±0,003 для СЕ603МКЭ-Х-Х, СЕ603МКЭТ-Х-Х

KI менее

1 %

I от 0,1 А до

^Imax

n<40

1

2

3

4

5Ki, %

±1,0 для СЕ603М-Х-Х, СЕ603МК-Х-Х, СЕ603МТ-Х-Х, СЕ603МКТ-Х-Х;

±0,3 для СЕ603МКЭ-Х-Х, СЕ603МКЭТ-Х-Х

Ki от 1% до 50 %

i от 0,1 А

^{до i}max

n<40

Относительная погрешность встроенных часов ваттметра-счетчика при поверке счетчиков со встроенными часами

основная, 5Т, %

±0,0001

При времени усреднения не менее 20 с

Примечание - См. примечания к таблице 2.

Наименование измеряемой величины и условное обозначение

Вид и единица измерений погрешно сти

Пределы допускаемых значений погрешности измерений

Диапазоны и поддиапазоны изменений параметров входных сигналов

1

2

3

4

Среднеквадратическое значение фазного напряжения U, фазного напряжения основной гармоники U(1), междуфазного напряжения имф

основная, 5U, 5U(1), 5имф, %

±0,015

U и U(1) от 30 до 300 В имф от 50 до 500 В

Среднеквадратическое значение силы тока i, силы тока основной гармоники 1(1)

основная,

5I, 51(1), %

±0,200

I и 1(1) от 0,001 до 0,01 А

±0,030

I и 1(1) от 0,01 до 0,05 А

±0,015

I и I(1) от 0,05 А до меньшего из значений: 120 А или Imax

±0,030

I и I(1) от 120 А до Imax, для исполнений с Imax=240 А

Частота тока основной гармоники F(1)

AF(1), Гц

±0,001

F(1) от 45 до 66 Гц

1

2

3

4

Коэффициент искажения синусоидальности кривой напряжения KU

ЛКи, %

±0,010 для СЕ603М-Х-Х,

СЕ603МК-Х-Х,

СЕ603МТ-Х-Х,

СЕ603МКТ-Х-Х; ±0,003 для

СЕ603МКЭ-Х-Х,

СЕ603МКЭТ-Х-Х

KU менее

1 %

U от 30 до 300 В; n<40

5Ки, %

±1,0 для СЕ603М-Х-Х, СЕ603МК-Х-Х, СЕ603МТ-Х-Х, СЕ603МКТ-Х-Х;

±0,3 для СЕ603МКЭ-Х-Х, СЕ603МКЭТ-Х-Х

KU от 1 % до 20 %

Коэффициент искажения синусоидальности кривой тока KI

ЛКх, %

±0,10 для СЕ603М-Х-Х, СЕ603МК-Х-Х, СЕ603МТ-Х-Х, СЕ603МКТ-Х-Х;

±0,03 для СЕ603МКЭ-Х-Х, СЕ603МКЭТ-Х-Х

KI до 10 %

I от 0,01 до 0,1 А n<40

ЛКх, %

±0,010 для СЕ603М-Х-Х, СЕ603МК-Х-Х, СЕ603МТ-Х-Х, СЕ603МКТ-Х-Х;

±0,003 для СЕ603МКЭ-Х-Х, СЕ603МКЭТ-Х-Х

KI менее

1 %

I от 0,1 А

^{до I}max

n<40

5Ki, %

±1,0 для СЕ603М-Х-Х, СЕ603МК-Х-Х, СЕ603МТ-Х-Х, СЕ603МКТ-Х-Х;

±0,3 для СЕ603МКЭ-Х-Х, СЕ603МКЭТ-Х-Х

KI от 1 до

50 %

I от 0,1 А

^{до I}max

n<40

Относительная погрешность встроенных часов ваттметра-счетчика при поверке счетчиков со встроенными часами

основная, 5Т, %

±0,0001

При времени усреднения не менее 20 с

Наименование измеряемой величины и условное обозначение

Вид и единица измерений погрешнос ти

Пределы допускаемых значений погрешности измерений

Диапазоны и поддиапазоны изменений параметров входных сигналов

1

2

3

4

Коэффициент несимметрии напряжения по обратной последовательности K2U

AK2U, %

±0,10

K2U от 0,00 до 5,00

Коэффициент несимметрии напряжения по нулевой последовательности K0U, %

ЛКои, %

±0,10

K0U от 0,00 до 5,00

Отклонение частоты Готкл.,

Гц

АГоткл., Гц

±0,003

Готкл от 0,000 до ±5,000 Гц при

Гном.=50 Гц; Готкл от 0,000 до ±6,000 Гц при Гном.=60 Гц

Установившееся отклонение напряжения, 5Uy, %

лиу, %

±0,10

5Uy от 0,00 до ±20,00 %

Коэффициенты высших гармонических составляющих напряжения, K(n)u

ЛК(п)и, %

±0,01

К(п)и менее 1 %

п=2_40

5К(п)и, %

±1,00

К(п)и от 1 %

до 20 %с

Коэффициенты высших гармонических составляющих тока, K(n)i

ЛК(п)1, %

±0,01

К(п)1 менее 1 %

п=2_40;

I от 0,1 А до Imax

5К(п)1,

±1,00

К(п)1 от 1 до 50 %

Амплитудные и среднеквадратические значения высших гармонических составляющих фазных напряжений, и(п)а и и(п)ск, соответственно

5и(п)а, %с;,

5и(п)ск,

±1,00

и(п)а от (0,^/2 ) до (6042 ) В;

и(п)ск от 0,3 до 60 В

п=2_40

Амплитудные и среднеквадратические значения высших гармонических составляющих тока, 1(п)а и 1(п)ск, соответственно

51(п)а, %с;,

51(п ск,

±1,00

1(п)а от (0,00Ь/2) до (3042 ) А;

1(п) ск от 0,001

до 30 А

п=2_40

1

2

3

4

Углы сдвига фазы высших гармоник одного порядка сигналов:

• - напряжение-напряжение ф(п)ии;

• - ток-ток ф(п)п;

напряжение-ток ф(п)и1

Лф(п)ии, °

Аф(п)п, °

Лф(п)и1, °

±0,30

±0,30

±0,30

ф(п)ии от 0° до 360

_°

ф(п)п от 0° до 360 °

ф(п)и1 от 0° до 360 °

п=2_40;

К(п)и от 1 % до

20 %;

I от 0,1А до Imax;

К(п)1 от

1 % до

50 %

Значения активных и реактивных мощностей высших гармоник в каждой из фаз Р(п)1ф и Q(n)1Ф соответственно

уР(п)1ф, % YQ(n)1ф, %

±3,00

К(п)1 от 10 до 50 %, I от 0,1 до 1 А

п=2_40;

К(п)и от 1 % до

20 %

±3,00

К(п)1 от 1 до 5 %, I от 1,0 А до Imax

±1,00

К(п)1 от 5 до 50 %, I от 1,0А до Imax

Наименование измеряемой величины и условное обозначение

Вид и единица измерений погрешнос ти

Пределы допускаемых значений погрешности измерений

Диапазоны и поддиапазоны изменений параметров входных сигналов

1

2

3

4

Коэффициент несим-метрии напряжения по обратной последовательности K2U

ЛК2и, %

±0,10

K2U от 0,00 до 5,00

Коэффициент несим-метрии напряжения по нулевой последовательности K0U, %

ЛКои, %

±0,10

K0U от 0,00 до 5,00

Отклонение частоты Готкл.,

Гц

ЛГоткл., Гц

±0,003

Готкл от 0,000 до ±5,000 Гц при Гном.=50 Гц;

Готкл от 0,000 до ±6,000 Гц при Гном.=60 Гц.

Установившееся отклонение напряжения, 5Uy, %

лиу, %

±0,10

5Uy от 0,00 до ±20,00 %

Коэффициенты высших гармонических составляющих напряжения, К(п)и

ЛК(п)и,

±0,003

К(п)и менее 1 %

п=2_40

5К(п)и,

±0,300

К(п)и от 1

до 20 %

1

2

3

4

Коэффициенты высших гармонических составляющих тока, K(n)i

ЛК(п)1, %

±0,003

К(п)1 менее 1 %

п=2_40;

I от 0,1 А до Imax

5К(п)1, %

±0,300

К(п)1 от 1 %

до 50 %

Амплитудные и среднеквадратические значения высших гармонических составляющих фазных напряжений, и(п)а и и(п)ск, соответственно

5и(п)а, %;

5и(п)ск, %

±0,300

и(п)а от (0342 ) до (6^/2 ) В;

и(п)ск от 0,3

до 60 В

п=2_40

Амплитудные и среднеквадратические значения высших гармонических составляющих тока, 1(п)а и 1(п)ск, соответственно

51(п)а,

51(п) ск,

±0,300

1(п)а от (0,00^f2) до (3042 ) А;

1(п) ск от 0,001

до 30 А

п=2_40

Углы сдвига фазы высших гармоник одного порядка сигналов:

• - напряжение-напряжение ф(п)ии;

• - ток-ток ф(п)п;

напряжение-ток ф(п)и1

Лф(п)ии, °

Лф(п)11, °

Лф(п)и1, °

±0,10

±0,10

±0,10

ф(п)ии от 0° до 360 ° ф(п)11 от 0° до 360 ° ф(п)и1 от 0° до 360 °

п=2_40; К(п)и от 1 % до

20 %;

I от 0,1 А до Imax;

K(n)I от

1 % до

50 %

Значения активных и реактивных мощностей высших гармоник в каждой из фаз Р(п)1ф и Q(n)1Ф соответственно

YP(n)1ф, %с

YQ(n)1ф,

±1,00

К(п)1 от 10 % до 50 %

I от 0,1 до 1А

п=2_40;

К(п)и от

1 %с до

20

±1,00

К(п)1 от 1 % до 5 %, I от 1,0 А до Imax

±0,30

К(п)1 от 5 %

до 50 %,

I от 1,0 А до Imax

Наименование измеряемой величины

Вид и единица измерен ий погрешн ости

Пределы допускаемых значений погрешности измерений ваттметров-счетчиков исполнений

Диапазоны и поддиапазоны изменений параметров входных сигналов

СЕ603М

ХХт-0,050-Х

СЕ603М

ХХт-0,030-Х

СЕ603М

ХХт-0,015-Х

1

2

3

4

5

6

Погрешности трансформаторов напряжения¹^’ ²⁾:

- погрешность напряжения 6Uth;

основ ная,

А 5итн,

%

±0,10

±О,О5

±О,ОЗ

Метод непосредственного измерения.

U(1) от 30 до 300 В

±(0,005+0,05 •ISUthI)

U(1) от 5 до 20 В

Метод сличения с эталоном

SUth от

-20 % до +20 %

±(0,002+0,02^|5Uth|)

U(1) от 20 до 300 В

- угловая погрешность Афтн

основ

ная,

Аафтн,

±0,005

Метод непосредственного измерения.

U(1) от 30 до 300 В

±(0,005+0,05 •|Афтн|)

U(1) от 5 до 20 В

Метод сличения с эталоном Афтн от -5° до +5°

±(0,002+0,02 •|Афтн|)

U(1) от 20 до 300 В

Погрешности трансформаторов тока^{3), 4), 5)}

- токовая погрешность 51тт;

основ

ная,

А 51тт, %

±(0,010+0,10-|SItt|)

I(1) от

0,01 до

0,05 А

SItt от -20 % до

+20 %

±(0,005+0,05 •ISIttI)

I(1) от

0,05 до

0,20 А

±(0,002+0,02^|5Itt|)

I(1) от

0,20 А до Imax

- угловая погрешность Афтт

основ

ная,

Аафтт,

±(О,О1О+О,1О^ |Афтт|)

I(1) от

0,01 до

0,05 А

Афтт от -5° до +5°

±(0,005+0,05^|Афтт|)

I(1) от

0,05 до

0,20 А

±(0,002+0,02^|Афтт|)

I(1) от

0,20 А до Imax

1

2

Коэффициенты активной и реактивной мощностей в однофазных и трехфазных цепях

Частота тока основной гармоники

Коэффициент искажения синусоидальности сигналов напряжения

Коэффициент искажения синусоидальности сигналов тока

Коэффициенты высших гармонических составляющих сигналов напряжения

^Для ваттметров-счетчиков исполнений СЕ603МК-Х-Х, СЕ603МКЭ-Х-Х, СЕ603МКТ-Х-Х, СЕ603МКЭТ-Х-Х

Коэффициенты высших гармонических составляющих сигналов тока

Коэффициент несимметрии напряжения по обратной последовательности

Коэффициент несимметрии напряжения по нулевой последовательности

Отклонение частоты

Установившееся отклонение напряжения

¹⁾ При определении погрешностей измерений величин, указанных в данной таблице, путем обмена информацией по цифровым интерфейсам, пределы допускаемых значений погрешностей ваттметров-счетчиков соответствуют значениям, приведенным в таблицах 2, 3, 4, 5, 6 для ваттметров-счетчиков соответствующих исполнений.

Наименование измеряемой величины

Наименование, диапазон изменения и единица измерения влияющей величины

Пределы допускаемых значений дополнитель ных погрешностей

Диапазоны и поддиапазоны изменений информативных параметров входных сигналов

1

2

3

4

Среднекваратическое значение фазного напряжения U, фазного напряжения основной гармоники U(1), междуфазного напряжения имф

Температура окружающего воздуха от +10°С до +40°С

0,10^5U/°C;

0,10-5U(1)/°C;

0,10^5имф/°С

U и U(1) от 30 до 300 В,

имф от 50 до 500 В

Магнитное поле индукцией 0,5 мТл, созданное током одинаковой частоты с частотой сигналов основной гармоники

±0,05 %

U и U(1) от 30 до 300 В, имф от 50 до 500 В

Среднеквадратическое значение силы тока I, силы тока основной гармоники 1(1)

Искажение формы кривой тока, коэффициент искажения синусоидальности кривой тока от 20 % до 50 %

0,10-SI/%;

0,10-SI(1)/%

I и I(1) от 0,001 А ^{до I}max

Температура окружающего воздуха от +10°С до +40°С

0,10-51/°С;

0,10-51(1)/%

Магнитное поле индукцией 0,5 мТл, созданное током одинаковой частоты с частотой сигналов основной гармоники

±0,05 %

1

2

3

4

Активная и реактивная мощности, погрешность

частотного выхода, погрешность счетчиков, измерение энергии

Искажение формы кривой тока, коэффициент искажения синусоидальности кривой тока от 20 % до 50 %

0,10-5Р1ф/%,

0,10-5Рзф/%,

0,10-5Qi®/%,

0,10•5Qзф/%

U от 30 до 300 В,

I от 0,001 А ^{до I}max^,

lcosфl от 0,1 до 1,0 или lsinфl от 0,1 до 1,0

Температура окружающего воздуха от +10°С до +40°С

0,10-5Р1ф/°С,

0,10^5Рзф/°С,

0,10-5Qi®/°C,

0,10•5Qзф/°С

U от 30 до 300 В,

I от 0,001 А ^{до I}max^,

lcosфl от 0,1 до 1,0 или lsinфl от 0,1 до 1,0

Активная и реактивная мощности, погрешность

частотного выхода, погрешность счетчиков, измерение энергии

Магнитное поле индукцией 0,5 мТл, созданное током одинаковой частоты с частотой сигналов основной гармоники

±0,10 %

U от 30 до 300 В, I от 1,0 А до 60 А (от исполнения), lcosфl =1,0 или lsinфl=1,0

Несимметрия напряжений и нагрузки в трехфазной контролируемой цепи при прерывании одной или двух фаз трехфазной цепи

±25Р1Ф, ±25Q1Ф, ±25РtзФ, ±25QtзФ

U от 30 до 300 В, I от 1,0 А до 60 А (от исполнения), lcosфl =1,0 или lsinфl=1,0

Полная мощность, погрешность частотного выхода

Искажение формы кривой тока, коэффициент искажения синусоидальности кривой тока от 20 % до 50 %

0,10•5S1ф/%,

0,10•5Sзф/%

U от 30 до 300 В, I от 0,001 А ^{до I}max

Температура окружающего воздуха от +10°С до +40°С

0,10-581ф/°С,

0,10•5Sзф/°С

U от 30 до 300 В, I от 0,001 А до Imax

Полная мощность, погрешность частотного выхода

Магнитное поле индукцией 0,5 мТл, созданное током одинаковой частоты с частотой сигналов основной гармоники

±0,10 %

U от 30 до 300 В,

I от 1,0 А до 60 А (от исполнения)

Несимметрия напряжений и нагрузки в трехфазной контролируемой цепи при прерывании одной или двух фаз трехфазной цепи

±0,10 %

U от 30 до 300 В, I от 1,0 А до 60 А (от исполнения)

1

2

3

4

Активная и реактивная мощность основной гармоники

Температура окружающего воздуха от +10°С до +40°С

0,10-уР(1)1ф/°С

0,10-yQ(1)io/®C

U от 30 до 300 В, I от 0,01 А до Imax

Магнитное поле индукцией 0,5 мТл, созданное током одинаковой частоты с частотой сигналов основной гармоники

±0,10 %

U от 30 до 300 В, I от 1,0 А до 60 А (от исполнения), lcosфl =1,0 или lsinфl=1,0

Погрешность преобразователей напряжения

Температура окружающего воздуха от +10°С до +40°С

0,10 • YUn /°С

U от 1 до 300 В

Магнитное поле индукцией 0,5 мТл, созданное током одинаковой частоты с частотой сигналов основной гармоники

±0,05 %

U от 30 до 300 В

Погрешность преобразователей силы тока

Искажение формы кривой тока, коэффициент искажения синусоидальности кривой тока от 20 % до 50 %

0,10 • Yin /%

I от 0,01 А до Imax

Температура окружающего воздуха от +10°С до +40°С

0,10 • Yin /°С

I от 0,01 А до Imax

Магнитное поле индукцией 0,5 мТл, созданное током одинаковой частоты с частотой сигналов основной гармоники

±0,05 %

I от 1 А до 60 А (от исполнения)

Погрешность преобразователей активной, реактивной и полной мощности

Искажение формы кривой тока, коэффициент искажения синусоидальности кривой тока от 20 % до 50 %

0,10^ yPn /%с,

0,10^ yQn /%,

0,10 • ySn /%с

U от 1 до 300 В,

I от 0,01 А до Imax, lcosфl от 0,1 до 1,0 или lsinфl от 0,1 до 1,0

Температура окружающего воздуха от +10°С до +40°С

0,10 • yPn /°С,

0,10- yQn /°С,

0,10^ ySn /°С

U от 1 до 300 В,

I от 0,01 А до Imax, lcosфl от 0,1 до 1,0 или lsinфl от 0,1 до 1,0

Магнитное поле индукцией 0,5 мТл, созданное током одинаковой частоты с частотой сигналов основной гармоники

±0,10 %

U от 30 до 300 В, I от 1 А до 60 А (от испол.), lcosфl =1,0 или lsinфl=1,0

Несимметрия напряжений и нагрузки в трехфазной контролируемой цепи при прерывании одной или двух фаз трехфазной цепи

±2^ yPn, ±2^ YQn,

±2^ ySn

U от 30 до 300 В, I от 1 А до 60 А (от испол.), lcosфl =1,0 или lsinфl=1,0

1

2

3

4

Погрешность напряжения трансформаторов напряжения

Температура окружающего воздуха от +10°С до +40°С

0,10- л 5итн /°С

5Uth от -20 до +20 %,

U(1) от 1 до 300 В

Магнитное поле индукцией 0,5 мТл, созданное током одинаковой частоты с частотой сигналов основной гармоники

±0,05 %

5Uth от -20

до 20 %, U(1) от 30 до 300 В

Токовая погрешность трансформаторов тока

Температура окружающего воздуха от +10°С до +40°С

0,10- л sirnr /°С

51тт от -20 до 20 %, i(1) от 0,01А до Imax

Магнитное поле индукцией 0,5 мТл, созданное током одинаковой частоты с частотой сигналов основной гармоники

±0,05 %

51тт от -20 % до +20 %,

I(1) от 1,0 А до 60 А (по испол.)

Относительная погрешность встроенных часов ваттметра-счетчика при поверке счетчиков со встроенными часами

Температура окружающего воздуха от +10°С до +40°С

0,10-5Т^°С

При времени усреднения не менее 20 с

Наименование характеристики

Значение

1

2

Диапазон частот входных сигналов основной гармоники, Г ц

от 45 до 66

Параметры электрического питания:

- напряжение переменного тока, В

230123

- частота переменного тока, Гц

(50±2,5) или (60±3,0) Гц

Потребляемая мощность, В^А, не более:

70

Условия применения ваттметров-счетчиков: - температура окружающего воздуха, °С

от +10 до +40

- относительная влажность окружающего воздуха, %

от 30 до 80

- атмосферное давление, кПа (мм рт. ст.)

от 84 до 106 (от 630 до 795)

Габаритные размеры, мм, не более:

- высота

145

- ширина

510

- глубина

470

Масса, кг, не более

- ваттметров-счетчиков исполнений СЕ603МХХХ-0,050-Х,

15

СЕ603МХХХ-0,030-Х

ваттметров-счетчиков исполнений СЕ603МХХХ-0,015-Х

18

Средняя наработка до отказа, ч, не менее

20000

Средний срок службы, лет, не менее

10

Наименование

Обозначение

Количество

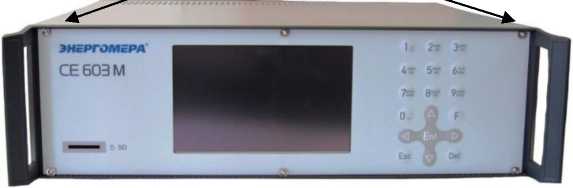

Ваттметр-счетчик эталонный многофункциональный СЕ603М

Одно из исполнений

1 шт.

Руководство по эксплуатации

САНТ.411151.003 РЭ

1 экз.

Формуляр

САНТ.411151.003 ФО

1 экз.

Комплект ЗИП

Одно из исполнений

1 комплект

Измеряемая физическая величина

Измерительный преобразователь

Уровень воды на водотоках

Датчик уровня барботажного типа

Датчик уровня радарного типа (27283-12)¹⁾

Датчик уровня гидростатического типа

Температура воды на водотоках

Датчик температуры (47570-11)¹⁾

Количество атмосферных (жидких) осадков

Датчик количества жидких осадков

¹⁾ В скобках указан номер в Федеральном информационном фонде по обеспечению единства измерений

Идентификационные данные (признаки)

Значение

Конструктив К1

Конструктив К2

Идентификационное наименование ПО

mpac5201

LogGSM

Номер версии (идентификационный номер) ПО

1.2.х.х¹⁾

3.03.x¹⁾

¹⁾ х - метрологически незначимая часть ПО, может принимать значения от 0 до 9

Наименование характеристики

Значение

Диапазон измерений уровня воды, м:

- с датчиками уровня барботажного типа

от 0 до 20

- с датчиками уровня радарного типа

от 0 до 14,8

- с датчиками уровня гидростатического типа

от 0 до 20

Пределы допускаемой абсолютной погрешности измерений уровня воды с датчиками уровня, мм:

- барботажного и гидростатического типов

в диапазоне от 0 до 10 м включ.

±10

в диапазоне св. 10 до 20 м

±40

- радарного типа

±10

Наименование характеристики

Значение

Диапазон измерений температуры воды, ^ОС

от -10 до +30

Пределы допускаемой абсолютной погрешности измерений температуры воды, ^ОС

±0,1

Диапазон измерений количества атмосферных (жидких) осадков, мм

от 0 до 200

Пределы допускаемой абсолютной погрешности измерений количества атмосферных (жидких) осадков, мм

± (0,1 + 0,05^Х¹⁾)

¹⁾ Х - измеренное значение количества атмосферных (жидких) осадков, мм

Наименование характеристики

Значение

Диаметр приемного отверстия осадкомера, мм

159,6 ± 0,2

Диапазон показаний скорости водного потока, м/с

от 0,15 до 5,00

Параметры питающей сети (конструктив К1):

- номинальное значение напряжения, В

от 180 до 250

- номинальное значение частоты, Гц

от 45 до 60

Параметры аккумулятора (конструктив К1): - номинальное значение напряжения, В

12

- емкость, А-ч, не менее

70

Параметры батареи (конструктив К2):

- номинальное значение напряжения, В

3,6

- максимальный ток разряда, А

1,8

- емкость, А-ч, не менее

13

Потребляемая мощность (конструктив К1), Вт, не более: - в режиме проведения измерений (один раз в час)

1,60

- в режиме ожидания

0,25

Условия эксплуатации: температура окружающего воздуха, ^oC - датчика количества жидких осадков

от +5 до +70

- для остальных элементов комплекса АГК-01

от -40 до +80

относительная влажность воздуха, при +40 ^oC, %

до 100

атмосферное давление, кПа

от 84,0 до 106,7

Наименование характеристики

Значение

Средняя наработка до отказа, ч, не менее

50 000

Средний срок службы, лет

10

Составные части

Габаритные размеры, мм, не более

Масса,

кг, не более

длина

ширина

высота

диаметр

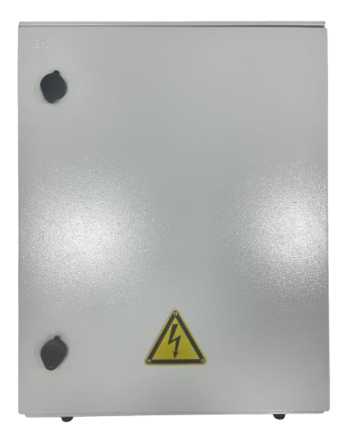

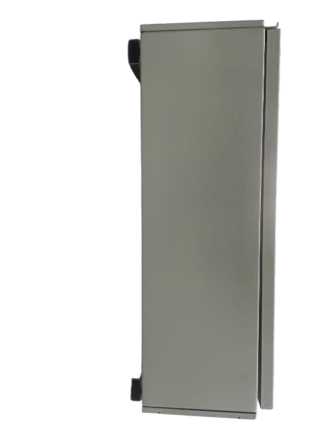

Шкаф АГК (с блоком АГК)

837

700

427

—

90,0

Логгер GSM (блок АГК)

—

—

535

50

4,0

Щит питания

539

400

226

—

20,0

Трубка барботажная, длина трубки 100 м

—

—

8

4,0

Датчик уровня радарного типа

415

200

200

—

3,4

Датчик уровня гидростатического типа, длина кабеля 100 м

—

—

185

35

7,0

Датчик расхода жидкости

185

420

140

—

5,0

Датчик температуры, длина кабеля 100 м

—

90

9

4,1

Датчик количества жидких осадков

270

270

380

—

5,0

Наименование

Количество

Примечание

Шкаф АГК (с блоком АГК)

1 шт.

конструктив К1

Логгер GSM (блок АГК)

1 шт.

конструктив К2

Трубка барботажная

1 шт.

длина трубки определяется согласно заказу

Датчик уровня радарного типа

1 шт.

Датчик уровня гидростатического типа (с кабелем)

1 шт.

длина кабеля определяется

согласно заказу

Датчик расхода жидкости

1 шт.

Датчик температуры (с кабелем)

1 шт.

длина кабеля определяется

согласно заказу

Датчик количества жидких осадков

1 шт.

Фоторегистратор

1 шт.

GSM-антенна (внешняя)

1 шт.

Щит питания

1 шт.

для типа электропитания А1

Панель солнечных элементов

1 шт.

для типа электропитания А2

Аккумулятор

1 шт.

Комплект монтажный

1 компл.

Руководство по эксплуатации

1 экз.

Формуляр

1 экз.

Примечание - Наличие позиций определяется согласно заказу.

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

УДАС-01А

Номер версии (идентификационный номер) ПО

V.1.X.Y*

Цифровой код идентификатора ПО

-

*1 - метрологически значимая часть, X.Y - метрологически незначимая часть

Наименование характеристики

Значение

Диапазон энергий регистрируемого альфа-излучения, кэВ

от 2500 до 10000

Диапазон энергий регистрируемого бета-излучения, кэВ

от 50 до 4000

Диапазон измерений объемной активности, Бк/м³:

• - альфа-излучающих радионуклидов

• - бета-излучающих радионуклидов

от 1,0-10^-2 до 3,6-10⁶ от 1,0-10^-2 до 1,0-10⁷

Пределы относительной погрешности измерений объемной активности альфа-излучающих радионуклидов, %, в диапазоне:

• - от 1,0^10^-2 до 1,0 Бк/м³ включ.

• - св. 1,0 до 3,6-10⁶ Бк/м³

+50

±20

Пределы относительной погрешности измерений объемной активности бета-излучающих радионуклидов, %, в диапазоне:

• - от 1,0^10^-2 до 1,0 Бк/м³ включ.

• - св. 1,0 до 1,0-10⁷ Бк/м³

+50

±20

Наименование характеристики

Значение

Время установления рабочего режима при постоянных внешних условиях, мин, не более

10

Время непрерывной работы установки, ч, не менее

24

Нестабильность показаний установки за 24 ч непрерывной работы, %, не более

5

Параметры электрического питания: - напряжение переменного тока, В

220⁺з2

- частота переменного тока, Гц

50±3

Потребляемая мощность, В^А, не более

50

Габаритные размеры (длина^ширина^высота), мм, не более

260x300x385

Масса, кг, не более

15

Условия эксплуатации:

- температура окружающей среды, °С

от -10 до +55

- относительная влажность при 35 °С и более низких температурах без конденсации влаги, %, не более

98

- атмосферное давление, кПа

от 84,0 до 106,7

Средняя наработка на отказ, ч, не менее

30 000

Срок службы, лет, не менее

15

Наименование

Обозначение

Количество

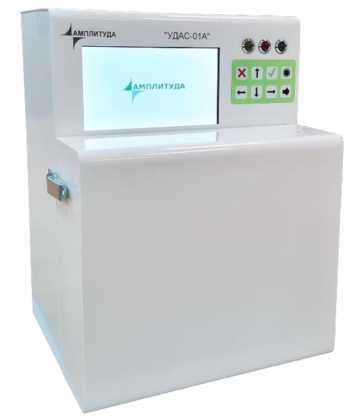

Установка для измерения объемной активности радиоактивных аэрозолей «УДАС-01А»

-

1 шт.

Насосный блок

-

*

Контрольный источник

-

1 шт.

Столик для источников (с адаптером)

-

2 шт.

Тележка

-

*

Элементы крепления к тележке

-

*

Элементы крепления к стене

-

*

Комплект запасных частей (ЗИП)

-

*

Комплект кабелей

-

1 компл.

Побудитель расхода воздуха

-

*

Столик для фильтрующей ленты

-

2 шт.

Руководство по эксплуатации

АЖНС.412123.007РЭ

1 экз.

Паспорт

АЖНС.412123.007ПС

1 экз.

Паспорт на контрольный источник

-

*

* Поставляется в соответствии с условиями поставки.

Идентификационные данные

Значение

Идентификационное наименование ПО

-

Номер версии (идентификационный номер ПО), не ниже

1.4.ХХ

Цифровой идентификатор ПО

-

Примечание - Номер версии встроенного ПО состоит из двух частей:

• - номер версии метрологически значимой части ПО (1.4.);

• - номер версии метрологически незначимой части ПО (хх), где «х» может принимать целые значения в диапазоне от 0 до 9.

Модификация

Диапазон измерений напряжения постоянного тока

Поддиапазоны измерений напряжения постоянного тока

Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока

ТН1963

от -1000 до 1000 В

от -100 до 100 мВ

±(0,00005^ \Uu3mI + 0,000035^ ив.гр)

от -1 до 1 В

±(0,00004^ '\и„зм1 + 0,000007^ Ue.rp)

от -10 до 10 В

±(0,000035^\Uu3mI + 0,000005-Ub. гр)

от -100 до 100 В

±(0,000045^\Uu3m| + 0,000006^ Ub. гр)

от -1000 до 1000 В

±(0,000045^ \Uu3mI + 0,00001- Uerp)

TH1963А

от -1000 до 1000 В

от -100 до 100 мВ

±(0,00005^ \U„3mI + 0,000035^ Ub. гр)

от -1 до 1 В

±(0,00004^ \Uu3mI + 0,000007^ Ub. гр)

от -10 до 10 В

±(0,000035^\Uu3m| + 0,000005 •ив.гр)

от -100 до 100 В

±(0,000045^\Uu3mI + 0,000006^ ив.гр)

от -1000 до 1000 В

±(0,000045^ \Uu3m| + 0,00001- ив.гр)

ТН1953

от -1000 до 1000 В

от -100 до 100 мВ

±(0,00012^\Uu3m| + 0,00010^Ub. гр)

от -1 до 1 В

±(0,0001- \Uu3m| + 0,00005^ Ub. гр)

от -10 до 10 В

±(0,0001^ \Uu3m| + 0,00005^ ив.гр)

от -100 до 100 В

±(0,0001^ \Uu3m| + 0,00005^ ив.гр)

от -1000 до 1000 В

±(0,0001^ \Uu3m| + 0,00005^ ив.гр)

ТН1952

от -1000 до 1000 В

от -100 до 100 мВ

±(0,00012^\Uu3m| + 0,00006^ив.гр)

от -1 до 1 В

±(0,00012^\Uu3m| + 0,00004^ ив.гр)

от -10 до 10 В

±(0,00012-\Uu3m| + 0,00004^ ив.гр)

от -100 до 100 В

±(0,00012^\Uu3m| + 0,00004^ ив.гр)

от -1000 до 1000 В

±(0,00012^\Uu3m| + 0,00004^ ив.гр)

ТН1942

от -1000 до 1000 В

от -500 до 500 мВ

±(0,0002^ \Uu3m| + 0,00016^ ив.гр)

от -5 до 5 В

±(0,0002^ \Uu3m| + 0,00008^ ив.гр)

от -50 до 50 В

±(0,0002^ \Uu3m| + 0,00008^ ив.гр)

от -500 до 500 В

±(0,0002^ \Uu3m| + 0,00008^ ив.гр)

от -1000 до 1000 В

±(0,0002^ \Uu3m| + 0,00008^ ив.гр)

ТН1941

от -1000 до 1000 В

от -200 до 200 мВ

±(0,0003 • \Uu3m| + 0,0004^ ив.гр)

Модификация

Диапазон измерений напряжения постоянного тока

Поддиапазоны измерений напряжения постоянного тока

Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока

от -2 до 2 В

±(0,0003 • \Uu3mI + 0,0002- Ue.rp)

от -20 до 20 В

±(0,0003 • '\и„зм1 + 0,0002^ Ue.rp)

от -200 до 200 В

±(0,0003 • \Uu3mI + 0,0002-Ue.rp)

от -1000 до 1000 В

±(0,0003 • \Uu3m| + 0,0002^ Ue.rp)

Модификация

Диапазон измерений напряжения переменного тока

Частота напряжения переменного тока

Пределы допускаемой абсолютной погрешности измерений напряжения переменного тока

ТН1963/

TH1963A

от 100 мВ до 750 В

от 10 Гц до 20 кГц включ.

±(0,0006- Uu3M + 0,0003- ^в. гр)

св. 20 до 50 кГц включ.

±(0,0012-и„зм + 0,0005^ Ue.rp)

св. 50 до 100 кГц включ.

±(0,006^ Uu3M + 0,0008 •Ue.rp)

св. 100 до 300 кГц включ.

±(0,04^ Uu3M + 0,005^ Ue.rp)

TH1953

от 100 мВ до 750 В

от 10 Гц до 20 кГц включ.

±(0,0009^ Uu3M + 0,0003^ Ue.rp)

св. 20 до 50 кГц включ.

±(0,0016^ Uu3M + 0,0005^ Ue.rp)

св. 50 до 100 кГц включ.

±(0,0063^ Uu3M + 0,0008^ Ue.rp)

св. 100 до 300 кГц включ.

±(0,04^ Uu3M + 0,005^ Ue.rp)

TH1952

от 100 мВ до 750 В

от 20 до 50 Гц включ.

±(0,01^ Uu3M + 0,001- Ue.rp)

св. 50 Гц до 10 кГц включ.

±(0,002^ Uu3M + 0,0008-Ue.rp)

св. 10 до 30 кГц включ.

±(0,008-Uизм + 0,0008-Ue.rp)

св. 30 до 100 кГц включ.

±(0,02-Uu3M + 0,002-Ue.rp)

TH1942

от 500 мВ до 750 В

от 20 до 50 Гц включ.

±(0,0035-Uu3M + 0,0002-Ue.rp)

св. 50 Гц до 20 кГц включ.

±(0,0035-Uu3M + 0,0002-Ue.rp)

св. 20 до 50 кГц включ.

±(0,0035-Uu3M + 0,0002-Ue.rp)

св. 50 до 100 кГц включ.

±(0,0035-Uu3M + 0,0002-Ue.rp)

TH1941

от 200 мВ до 750 В

от 20 до 50 Гц включ.

±(0,004-Uu3M + 0,0005-Ue. rp)

св. 50 Гц до 20 кГц включ.

±(0,004- Uu3M + 0,0005-Ue. rp)

Модификация

Диапазон измерений напряжения переменного тока

Частота напряжения переменного тока

Пределы допускаемой абсолютной погрешности измерений напряжения переменного тока

св. 20 до 50 кГц включ.

±(0,004- Uu3M + 0,0005^ Ue.rp)

св. 50 до 100 кГц включ.

±(0,004^ Uu3M + 0,0005^ Ue.rp)

Uu3M - измеренное значение напряжения переменного тока, мВ (В);

Ue.rp - верхняя граница диапазона измерений напряжения переменного тока, В.

Таблица 4 - Метре

ТН1952, ТН1942, Т

логические характеристики в режиме измерений силы постоянного тока для модификаций ТН1963, ТН1963А, ТН1953, Н1941

Модификация

Верхняя граница поддиапазона измерений силы постоянного тока

Разрядность

Пределы допускаемой абсолютной погрешности измерений силы постоянного тока

ТН1963/

ТН1963А

100 мкА

0,1 нА

±(0,0005^/изм + 0,00025^/ир)

1 мА

1,0 нА

±(0,0005^ 1изм + 0,00006^ 1пр)

10 мА

10,0 нА

±(0,0005^1изм + 0,0002^1пр)

100 мА

100,0 нА

±(0,0005^1изм + 0,00005^1пр)

1 А

1,0 мкА

±(0,001^ 1изм + 0,0001^1пр)

3 А

1,0 мкА

±(0,002^ 1изм + 0,0002^1пр)

10 А

10,0 мкА

±(0,0012^1изм + 0,0001 •1пр)

ТН1953

100 мкА

0,1 нА

±(0,0006^ 1изм + 0,0005 •1пр)

1 мА

1,0 нА

±(0,0006^ 1изм + 0,00008^1пр)

10 мА

10,0 нА

±(0,0006^ 1изм + 0,00008^1пр)

100 мА

100,0 нА

±(0,0006^ 1изм + 0,00004^1пр)

1 А

1,0 мкА

±(0,001^1изм + 0,00004^1пр)

3 А

1,0 мкА

±(0,0015^1изм + 0,00002^ 1пр)

10 А

10,0 мкА

±(0,0025^1изм + 0,0001^1пр)

ТН1952

1 мА

10,0 нА

±(0,0005^ 1изм + 0,00004^1пр)

10 мА

100,0 нА

±(0,0005^ 1изм + 0,00004^1пр)

100 мА

1,0 мкА

±(0,0005^ 1изм + 0,00004^1пр)

1 А

1,0 мкА

±(0,001^1изм + 0,00004^1пр)

10 А

10,0 мкА

±(0,002^ 1изм + 0,00004^1пр)

ТН1942

5 мА

0,1 мкА

±(0,0005^1изм + 0,0001^1пр)

Модификация

Верхняя граница поддиапазона измерений силы постоянного тока

Разрядность

Пределы допускаемой абсолютной погрешности измерений силы постоянного тока

50 мА

1,0 мкА

±(0,0005^ 1изм + 0,00008^1пр)

500 мА

10,0 мкА

±(0,0005^ 1изм + 0,00008^1пр)

5 А

100,0 мкА

±(0,0025^1изм + 0,0001-1ир)

20 А

1,0 мА

±(0,0025^1изм + 0,0001^1пр)

ТН1941

2 мА

0,1 мкА

±(0,0008^ 1изм + 0,00025^1пр)

20 мА

1,0 мкА

±(0,0008^1изм + 0,0002^1пр)

200 мА

10,0 мкА

±(0,0008^1изм + 0,0002^1пр)

2 А

100,0 мкА

±(0,003^1изм + 0,00025^1пр)

20 А

1,0 мА

±(0,003^1изм + 0,00025^1пр)

Модификация

Верхняя граница поддиапазона измерений силы переменного тока

Разрядность

Частота силы переменного тока

Пределы допускаемой абсолютной погрешности измерений силы переменного тока

ТН1963/

ТН1963А

100 мкА

0,1 нА

от 10 Гц до 5 кГц включ.

±(0,02 •1изм + 0,0004^/пр)

св. 5 до 10 кГц включ.

±(0,025 •/изм + 0,0004^/пр)

1 мА

1,0 нА

от 10 Гц до 5 кГц включ.

±(0,005 •/изм + 0,0004^/пр)

св. 5 до 10 кГц включ.

±(0,015 •/изм + 0,0004^/пр)

10 мА

10,0 нА

от 10 Гц до 5 кГц включ.

±(0,004 •/изм + 0,0004^/пр)

св. 5 до 10 кГц включ.

±(0,005 •/изм + 0,0004^/пр)

100 мА

100,0 нА

от 10 Гц до 5 кГц включ.

±(0,004 •/изм + 0,0004^/пр)

св. 5 до 10 кГц включ.

±(0,008 •/изм + 0,0004^/пр)

1 А

1,0 мкА

от 10 Гц до 5 кГц включ.

±(0,016 •/изм + 0,0004^/пр)

св. 5 до 10 кГц включ.

±(0,07 •/изм + 0,0004^/пр)

3 А

1,0 мкА

от 10 Гц до 1 кГц включ.

±(0,003^/изм + 0,0004^/пр)

св. 1 до 10 кГц включ.

±(0,07 •/изм + 0,0004^/пр)

Модификация

Верхняя граница поддиапазона измерений силы переменного

тока

Разрядность

Частота силы переменного тока

Пределы допускаемой абсолютной погрешности измерений силы

переменного тока

10 А

10,0 мкА

от 10 Гц до 1 кГц включ.

±(0,002 •/мз.м + 0,0004^ Inp}
