МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

09 октября 2024 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

измерений в части конструктивных   изменений,   не

на их метрологические характеристики, согласно приложению к приказу.

• 2. Утвердить измененные описания типов средств прилагаемые к настоящему приказу.

• 3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель руководителя Е.Р. Лазаренко f                            \

Подлинник электронного документа, подписанного ЭП,

хранится в системе электронного документооборота

Федерального агентства по техническому регулированию и

метрологии.

Сертификат: 525EEF525B83502D7A69D9FC03064C2A

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 06.03.2024 до 30.05.2025

\______________

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «___»   окгаб^я__2024 г. № _^з__

Сведения

об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, не влияющих на метрологические характеристики средства измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «09» октября 2024 г. № 2380

Регистрационный № 68836-17

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы напряжения незаземляемые НОЛ-ЭК, НОЛП-ЭК

Трансформаторы напряжения незаземляемые НОЛ-ЭК, НОЛП-ЭК (трансформаторы напряжения) предназначены для применения в электрических цепях переменного тока частотой 50 или 60 Гц с номинальными напряжениями до 35 кВ включительно с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.

Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.

Трансформаторы напряжения выполнены в виде опорной конструкции с литой изоляцией, выполненной из компаунда, который обеспечивает электрическую прочность изоляции и защиту обмоток, одновременно выполняет функции корпуса и несущей конструкции. Трансформаторы имеют одну первичную обмотку и до двух измерительных и/или защитных вторичных обмоток. Обмотки трансформатора расположены на магнитопроводе концентрически, первичная обмотка намотана поверх вторичных обмоток.

Трансформаторы напряжения внутренней установки могут изготавливаться с защитным предохранительным устройством (НОЛП-ЭК) или без него (НОЛ-ЭК).

Трансформаторы напряжения внутренней установки могут быть установлены в любом положении, а наружной установки - только вертикально и крепятся к конструкции четырьмя болтами М12. Трансформаторы изготавливаются в разных конструктивных исполнениях.

Трансформаторы напряжения идентичны по принципу действия, отличаются метрологическими и техническими характеристиками, указанными в таблице 1.

Заводской номер наносится на маркировочную табличку любым технологическим способом в виде цифрового кода.

Пломбирование от несанкционированного доступа осуществляется в местах расположения клемм выводов вторичных обмоток.

Общий вид трансформаторов напряжения с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунках 1 и 2. В обязательном случае знак поверки на трансформаторы напряжения не наносится.

Расшифровка условного обозначения трансформаторов напряжения приведена на рисунке 3

Место нанесения

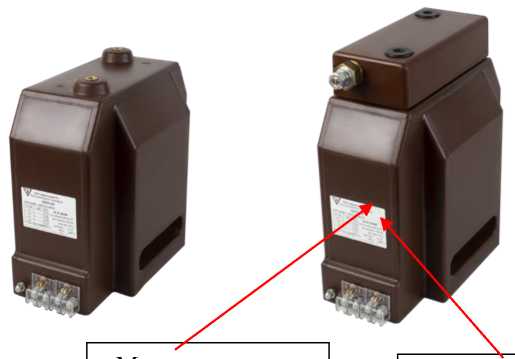

Рисунок 1 - Общий вид трансформаторов напряжения внутренней установки с указанием места нанесения знака утверждения типа, места нанесения заводского номера

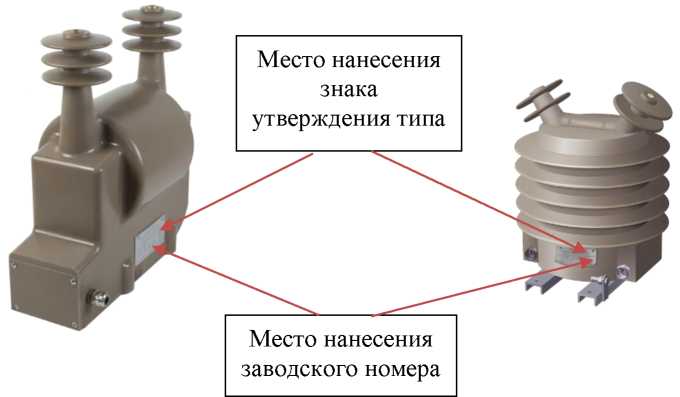

Рисунок 2 - Общий вид трансформаторов напряжения наружной установки с указанием места нанесения знака утверждения типа, места нанесения заводского номера

Категория размещения по

ГОСТ 15150-69

Климатическое исполнение по

ГОСТ 15150-69

Номинальная мощность, В^А (при наличии у трансформатора напряжения нескольких номинальных мощностей указывают номинальную мощность в виде дроби)

Классы точности (при наличии у трансформатора напряжения нескольких вторичных обмоток указывают класс точности каждой из них в виде дроби)

Номинальное напряжение вторичной обмотки, В

Номинальное напряжение первичной обмотки, В

Конструктивный вариант исполнения в виде буквенно-цифрового обозначения

Номинальное напряжение, кВ

Изготовитель

Наличие предохранительного устройства

Трансформатор напряжения незаземляемый с литой изоляцией опорный

Рисунок 3 - Расшифровка условного обозначения трансформаторов напряжения

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Таблица 3 - Показатели надежности

наносится на титульные листы паспорта и руководства по эксплуатации типографским способом и на маркировочную табличку трансформатора напряжения любым технологическим способом.

Таблица 4 - Комплектность средства измерений

приведены в разделе 1 «Назначение» документа ЭК.1.785.001 РЭ «Трансформатор напряжения незаземляемый НОЛП-ЭК. Руководство по эксплуатации»; в разделе 1 «Назначение» документа ЭК.1.785.000 РЭ «Трансформатор напряжения незаземляемый НОЛ-ЭК. Руководство по эксплуатации»; в разделе 1 «Назначение» документа ЭК.1.795.000 РЭ «Трансформатор напряжения незаземляемый НОЛ-ЭК. Руководство по эксплуатации».

ГОСТ 1983-2015 «Трансформаторы напряжения. Общие технические условия»;

ГОСТ 8.216-2011 «ГСИ Трансформаторы напряжения. Методика поверки»;

ТУ 3414-007-52889537-16 «Трансформаторы напряжения незаземляемые НОЛ-ЭК, НОЛП-ЭК. Технические условия».

Общество с ограниченной ответственностью

(ООО «Электрощит-К°»)

ИНН 4001005954

Адрес: 249210, Калужская обл., п. Бабынино, ул. Советская, д. 24

Телефон (факс) (48448) 2-17-51, (48448) 2-24-58

E-mail info@tf-el.ru Web-сайт: www.kztt.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва») Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Телефон: +7(495)544-00-00, +7(499)129-19-11

Факс: +7(499)124-99-96

E-mail: info@rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310639.

в части вносимых изменений

Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)

Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17

Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (ком. №№ 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. № 15) Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314019.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «09» октября 2024 г. № 2380

Регистрационный № 79710-20

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная учета электроэнергии (АИИС КУЭ) Свободненская ТЭС

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) Свободненская ТЭС (далее по тексту - АИИС КУЭ) предназначена для измерения активной и реактивной электроэнергии, автоматизированного сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации заинтересованным организациям в рамках согласованного регламента.

АИИС КУЭ представляет собой многофункциональную, многоуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерения.

АИИС КУЭ включает в себя следующие уровни:

• 1- й уровень - измерительно-информационные комплексы (далее по тексту - ИИК), которые включают в себя трансформаторы тока (далее по тексту - ТТ), трансформаторы напряжения (далее по тексту - ТН) и счетчики активной и реактивной электроэнергии (далее по тексту - счетчики), вторичные измерительные цепи и технические средства приема-передачи данных. Метрологические и технические характеристики измерительных компонентов АИИС КУЭ приведены в таблицах 2, 3.

• 2- й уровень - измерительно-вычислительный комплекс электроустановки (далее по тексту - ИВКЭ), включающий в себя устройство сбора и передачи данных ЭКОМ-3000 (далее по тексту - УСПД), устройство синхронизации времени (далее по тексту -УСВ), входящее в УСПД ЭКОМ-3000, и каналообразующую аппаратуру.

• 3- й уровень - информационно-вычислительный комплекс (далее по тексту - ИВК), включающий в себя сервер баз данных (далее по тексту - сервер БД) АИИС КУЭ с программным обеспечением (далее по тексту - ПО) ПК «Энергосфера», автоматизированные рабочие места персонала (далее по тексту - АРМ), каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации.

Измерительные каналы (далее по тексту - ИК) состоят из трех уровней АИИС КУЭ.

Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуют в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выходов счетчиков по проводным линиям связи поступает на входы УСПД, где осуществляется формирование и хранение поступающей информации, а также отображение информации по подключенным к УСПД устройствам. Далее измерительная информация от УСПД посредством локальной вычислительной сети (далее по тексту - ЛВС) интерфейса Ethernet поступает на сервер БД, где происходит вычисление электроэнергии и мощности с учетом коэффициентов трансформации ТТ и ТН, формирование и хранение поступающей информации, оформление отчетных документов. От сервера БД информация передается на АРМ.

Передача информации от АРМ в программно-аппаратный комплекс АО «АТС» с электронной цифровой подписью субъекта оптового рынка электроэнергии (ОРЭ), в филиал АО «СО ЕЭС» и в другие смежные субъекты ОРЭ осуществляется по каналу связи с протоколом TCP/IP сети Internet в необходимом формате.

Результаты измерений электроэнергии передаются в целых числах кВт^ч и соотнесены с единым календарным временем.

АИИС КУЭ оснащена системой обеспечения единого времени (далее по тексту -СОЕВ), которая охватывает уровень ИИК, ИВКЭ и ИВК и включает в себя УСВ на основе приемника сигналов точного времени от спутников глобальной системы позиционирования ГЛОНАСС/GPS-nриемника, входящего в состав УСПД. Время часов УСПД синхронизировано с сигналами точного времени от ГЛОНАСС/GPS-nриемника УСВ. Сравнение времени ГЛОНАСС/GPS со временем УСПД происходит с той частотой, с какой его выдает сам приемник. Коррекция времени УСПД производится на величину рассинхронизации с точностью до ±1 мс. УСПД осуществляет коррекцию времени сервера БД и счетчиков.

Сравнение показаний часов сервера БД с часами УСПД осуществляется каждый час. Корректировка часов сервера БД производится при расхождении часов сервера БД с часами УСПД на величину более ±1 с.

Сравнение показаний часов счетчиков с часами УСПД осуществляется во время сеанса связи со счетчиками, но не реже одного раза в сутки. Корректировка часов счетчиков производится при расхождении показаний часов счетчиков и часов УСПД на величину более ±2 с.

Журналы событий счетчиков, УСПД и сервера отображают факты: время (дата, часы, минуты, секунды) коррекции часов указанных устройств и расхождение времени в секундах корректируемого и корректирующего устройств в момент, непосредственно предшествующий корректировке.

Нанесение знака поверки на средство измерений не предусмотрено. Нанесение заводского номера на средство измерений не предусмотрено. АИИС КУЭ присвоен заводской номер 735. Заводской номер указывается в паспорте-формуляре АИИС КУЭ типографским способом.

В АИИС КУЭ используется ПО ПК «Энергосфера», в состав которого входят модули, указанные в таблице 1. ПО ПК «Энергосфера» обеспечивает защиту программного обеспечения и измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами ПО ПК «Энергосфера».

Таблица 1 - Идентификационные данные ПО

ПО ПК «Энергосфера» не влияет на метрологические характеристики ИК АИИС КУЭ, указанные в таблице 2.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Состав ИК АИИС КУЭ и их метрологические характеристики приведены в таблице 2

Таблица 2 - Состав измерительных каналов АИИС КУЭ и их основные метрологические характеристики

таблицы 2

1

Примечания:

• 1. Характеристики погрешности ИК даны для измерений электроэнергии и средней мощности (получасовой).

• 2. В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности 0,95.

• 3. Погрешность в рабочих условиях указана cos9 = 0,8 инд 1=0,02^1ном и температуры окружающего воздуха в месте расположения счетчиков электроэнергии для ИК №№ 1 - 14 от 0 °C до плюс 40 °C.

• 4. Кл. т. - класс точности, Ктт - коэффициент трансформации трансформаторов тока, Ктн - коэффициент трансформации трансформаторов напряжения, Рег. № - регистрационный номер в Федеральном информационном фонде.

• 5. Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик.

• 6. Допускается замена УСПД на аналогичные утвержденных типов.

• 7. Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

Основные технические характеристики ИК приведены в таблице 3.

Таблица 3 - Основные технические

ИК

Надежность системных решений:

• -   защита от кратковременных сбоев питания сервера и УСПД с помощью источника бесперебойного питания;

• -   резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии с помощью электронной почты и сотовой связи.

В журналах событий фиксируются факты:

• - журнал счётчика:

• - параметрирования;

• - пропадания напряжения;

• - коррекции времени в счетчике;

• - журнал УСПД:

• - параметрирования;

• - пропадания напряжения;

• - коррекции времени в счетчике и УСПД;

• - пропадание и восстановление связи со счетчиком;

• - журнал ИВК:

-даты начала регистрации измерений;

-перерывы электропитания; -программные и аппаратные перезапуски;

-установка и корректировка времени; -переход на летнее/зимнее время; -нарушение защиты ИВК;

• - отсутствие/довосстановление данных с указанием точки измерений и соответствующего интервала времени.

Защищённость применяемых компонентов:

• - механическая защита от несанкционированного доступа и пломбирование:

• - электросчётчика;

• - промежуточных клеммников вторичных цепей напряжения;

• - испытательной коробки;

• - УСПД;

• - сервера;

• - защита на программном уровне информации при хранении, передаче, параметрировании:

• - электросчетчика; - УСПД;

• - сервера.

Возможность коррекции времени в:

• - электросчетчиках (функция автоматизирована);

• - УСПД (функция автоматизирована);

• - ИВК (функция автоматизирована). Возможность сбора информации:

• - о состоянии средств измерений;

• - о результатах измерений (функция автоматизирована).

Цикличность:

• - измерений 30 мин (функция автоматизирована);

• - сбора 30 мин (функция автоматизирована).

наносится на титульные листы паспорта-формуляра на АИИС КУЭ типографским способом.

Комплектность АИИС КУЭ представлена в таблице 4.

Таблица 4 - Комплектность АИИС КУЭ

приведены в документе «Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) Свободненская ТЭС, аттестованном ООО «Спецэнергопроект», аттестат об аккредитации № RA.RU.312236 от 20.07.2017.

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».

Общество с ограниченной ответственностью    «Прософт-Системы»

(ООО «Прософт-Системы»)

ИНН 6660149600

Адрес: 620102, г. Екатеринбург, ул. Волгоградская, д. 194а

Телефон: +7 (343) 356-51-11

Факс: +7 (343) 310-01-06

E-mail: info@prosoftsystems.ru

Акционерное общество «РЭС Групп» (АО «РЭС Групп»)

ИНН 3328489050

Адрес: 600029, г. Владимир, ул. Аграрная, д. 14А

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312736.
