О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 26 мая 2016 г. № 656 «О переоформлении свидетельства об утверждении типа средств измерений № 36173 «Трубки индикаторные С-2»

В целях исправления технической ошибки п р и к а з ы в а ю:

• 1. Внести изменение в пункт 1 приказа Федерального агентства по техническому регулированию и метрологии от 26 мая 2016 г. № 656 «О переоформлении свидетельства об утверждении типа средств измерений № 36173 «Трубки индикаторные С-2», слова «внесением изменений в методику поверки» заменить словами «установить в качестве документа на поверку МП-242-0865-2016 «Трубки индикаторные С-2. Методика поверки» с изменением № 1».

• 2. Внести изменение в описание типа средства измерений трубок индикаторных С-2, зарегистрированных в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 27471-09, изложив его в новой редакции согласно приложению к настоящему приказу.

• 3. ФГБУ «ВНИИМС» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов

и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель руководителя

< > Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

Сертификат: 525EEF525B83502D7A69D9FC03064C2A

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 06.03.2024 до 30.05.2025

\______________

Лист № 1

всего листов 9

Приложение к свидетельству № 36173/2 об утверждении типа средств измерений

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трубки индикаторные С-2 предназначены для измерений массовой концентрации или объемной доли вредных веществ, кислорода и диоксида углерода в газовых средах.

По принципу действия трубки индикаторные С-2 подразделяются на:

• - колористические, предназначенные для измерения концентрации вещества в анализируемой газовой среде, просасываемой через индикаторную трубку, по длине изменившего первоначальную окраску слоя индикаторного порошка;

• - колориметрические, позволяющие судить о массовой концентрации определяемого вещества в анализируемой газовой среде, просасываемой через индикаторную трубку, путем сравнения изменившейся окраски индикаторного порошка с прилагаемой цветной шкалой (или цветным образцом);

• - экспозиционные, обеспечивающие измерение средневзвешенной за время экспозиции концентрации вещества в анализируемой газовой среде по длине изменившего первоначальную окраску слоя индикаторного порошка без принудительного просасывания анализируемой пробы вследствие естественных процессов переноса.

ТИ являются первичными измерительными преобразователями и представляют собой трубки из оптически прозрачного материала, заполненные сорбентом (индикаторным порошком), изменяющим оптические свойства под действием проникающих внутрь веществ. Трубки герметизируются путем запаивания их концов.

Длина слоя, изменившего окраску, является функцией и мерой содержания определяемого компонента и объема анализируемой газовой пробы (для колористических и колориметрических индикаторных трубок) и времени экспозиции (для экспозиционных индикаторных трубок).

Внешний вид ТИ приведен на рисунке 1.

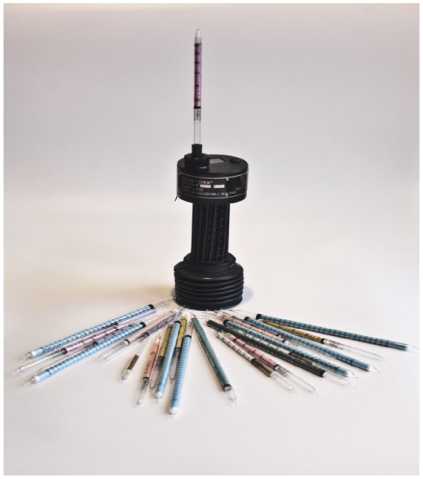

Рисунок 1 - Внешний вид трубок индикаторных С-2

Программное обеспечение отсутствует.

• 1 Наименование, диапазоны измерений и сроки службы до списания колористических индикаторных трубок и экспозиционной индикаторной трубки на озон приведены в таблице 1.

Таблица 1

Продолжение таблицы 1

Продолжение таблицы 1

Продолжение таблицы 1

• 2 Пределы допускаемой основной относительной погрешности колористических индикаторных трубок и экспозиционной трубки на озон: ± 25 %.

• 3 Значения массовой концентрации определяемых веществ, вызывающие появление индикационного эффекта, соответствующего прилагаемой цветной шкале (цветному образцу), и пределы допускаемой абсолютной погрешности срабатывания для колориметрических индикаторных трубок приведены в таблице 2.

Таблица 2

• 4 Средний срок сохраняемости колориметрических трубок, приведенных в таблице 2, не менее 1 года.

• 5 Предел допускаемой дополнительной суммарной погрешности от влияния неизмеряе-мых компонентов в долях от пределов основной допускаемой относительной погрешности для колористических и экспозиционной индикаторных трубок не более 1,5.

• 6 Предел допускаемой дополнительной суммарной погрешности от влияния неизмеряе-мых компонентов в долях от пределов основной допускаемой абсолютной погрешности срабатывания для колориметрических индикаторных трубок не более 1,5.

• 7 Пределы допускаемого времени просасывания номинального объема газовой среды, равного 100 см³, составляют от 5 до 210 с.

• 8 Габаритные размеры ТИ находятся в пределах:

- длина от 100 до 210 мм (с предельными отклонениями ± 10 мм);

- наружный диаметр от 3,7 до 8,0 мм (с предельными отклонениями ± 0,25 мм).

• 9 Масса 10 штук ТИ находится в пределах от 20 до 180 г.

• 10 Условия эксплуатации:

10.1 Нормальные условия эксплуатации индикаторных трубок:

- температура окружающей среды (20 ± 5) ^оС;

- относительная влажность (55 ± 25) %;

• - изменение содержания определяемых веществ - в пределах диапазонов измерений колористических и экспозиционной индикаторных трубок;

• - изменение содержания определяемых веществ - в пределах значений, вызывающих индикационный эффект, соответствующий прилагаемой шкале (цветному образцу), для колориметрических индикаторных трубок;

• - номинальное значение объема пробы газовой среды в соответствии с маркировкой, нанесенной на ТИ, относительное отклонение объема пробы не более ± 5 %.

10.2 Рабочие условия эксплуатации индикаторных трубок:

• - температура окружающей среды (25 ± 10) ^оС;

• - относительная влажность (60 ± 30) %;

• - изменение содержания определяемых веществ - в пределах диапазонов измерений колористических и экспозиционной индикаторных трубок;

• - изменение содержания определяемых веществ - в пределах значений, вызывающих индикационный эффект, соответствующий прилагаемой шкале (цветному образцу), для колориметрических индикаторных трубок;

• - номинальное значение объема пробы газовой среды в соответствии с маркировкой, нанесенной на ТИ, относительное отклонение объема пробы не более ± 5 %;

• - максимальное допускаемое содержание неопределяемых компонентов - не более значений, приведенных в таблице 3 паспорта РЮАЖ. 415522.505 ПС.

наносится на титульный лист паспорта РЮАЖ.415522.505 ПС и на этикетку на коробке с ТИ.

В комплект поставки одной партии ИТ входят:

- трубки индикаторные

- коробка

- паспорт

- методика поверки

Примечания:

Допускается по согласованию с заказчиком поставлять ТИ в количестве меньшем

Количество коробок в партии определяется объемом заказа ТИ. Допускается поставлять вместо паспорта свидетельство о поверке принятой партии трубок, оформленное в установленном порядке.

4 В комплект поставки трубок индикаторных С-2 может входить (по согласованию с заказчиком) пробоотборное устройство для отбора и охлаждения анализируемого воздуха при контроле промышленных выбросов.

осуществляется по документу МП-242-0865-2016 с изменением № 1 «Трубки индикаторные С-2. Методика поверки», согласованному ФГУП «ВНИИМ им. Д. И. Менделеева» 17.09.2024 г.

Основные средства поверки:

- установка газодинамическая ГДУ-34 (№ 20616-00 в Госреестре СИ РФ) для создания ПГС на основе акролеина, аэрозоля масел, цианистого водорода, хлорциана, бромистого водорода, фтористого водорода, пределы допускаемой относительной погрешности ± 10 %;

- комплекс газодинамический ГДК-045 - рабочий эталон 2-го разряда (№ 57490-14 в Гос-реестре СИ РФ) для создания ПГС на основе диэтиламина, диметиламина, уксусной кислоты, фурфурола, гептил (для ТИ на гидразин), децилина, хлорофоса, карбофоса, ацетона, бензина, дихлорэтана, керосина, сольвента, уайт-спирита, хлорбензола, четыреххлористого углерода, хлороформа, пределы допускаемой относительной погрешности ± (10 - 7) %;

- генератор термодиффузионный ТДГ-01 ШДЕК. 418319.001 ТУ (№ 19454-05 в Госреестре СИ РФ) в комплекте с источниками микропотоков винилхлорида, метилмеркаптана, трихлорэтилена, формальдегида, изо-пропанола, диэтилового эфира, хлора, хлористого водорода, этил-меркоптана по ИБЯЛ.418319.013 ТУ (№ 15075-09 в Госреестре СИ РФ), пределы допускаемой относительной погрешности ± (8 - 5) %;

• - генератор газовых смесей ГГС-03-03 ШДЕК.418313.001 ТУ (№ 46598-11 в Госреестре РФ) в комплекте со стандартными образцами состава: газовые смеси NH3/N2, C2H2/N2, C4H10/N2, NO2/N2, SO2/N2, CO2/N2, |-С.|П|0/\;, O2/N2, CO/N2, СзН8/N2, С4Н10/N2, H2S/N2, С6Н14/N2, С6Н6/N2, i-С5Н12/N2, СН4О/N2, С7Н8/N2 по ТУ 6-16-2956-92, пределы допускаемой относительной погрешности ±(7 - 5) %;

• - парофазные источники газовых смесей ПИГС (№ 44308-10 в Госреестре СИ РФ) бензола, бутанола, гексана, изо-пентана, ксилола, метанола, стирола, толуола, фенола по ТУ |215-001-208106|6|-99, пределы допускаемой относительной погрешности ±(10 - 7) %;

• - генератор паров ртути ГПР-2 ТУ 4276-01|-01|229||-99 (№ 20695-00 в Госреестре СИ РФ), пределы допускаемой относительной погрешности ±10 %;

• - генератор озона ОЗОН М-50 по МАЮИ.941714.004 ТУ (№ 19166-00 в Госреестре РФ), погрешность ±10 %.

Методика измерений приведена в документе «Трубки индикаторные С-2. Паспорт. РЮАЖ.415522.505 ПС».

ГОСТ 8.578-2014 «ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах»;

ГОСТ Р 51712-2001 «Трубки индикаторные. Общие технические условия»;

ГОСТ 12.1.005-88 «Система стандартов безопасности труда. Общие санитарногигиенические требования к воздуху рабочей зоны»;

Технические условия РЮАЖ.415522.505 ТУ.

АКЦИОНЕРНО ОБЩЕСТВО «НАУЧНО-ПРОИЗВОДСТВЕННАЯ ФИРМА «СЕРВЭК» (АО «НПФ «СЕРВЭК»)

ИНН 7826033193

Адрес: 190020, г. Санкт-Петербург, ул. Бумажная, д. 17

Тел./факс: (812) 786-5|-86, тел. (812) 252-|3-3|

Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева») Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Тел. (812) 251-76-01; факс (812) 713-01-14

Е-mail: info@vniim.ru

Web-сайт: http://www.vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № 30001-10.
