ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «___»    <^в_^(>ря__2024 г. № ___

Сведения

об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средства измерений

№ п/п

Наименование типа

Обозначение типа

Заводской номер

Регистрационный номер в ФИФ

Правообладатель

Отменяемая методика поверки

Действие методики поверки сохраняется

Устанавливаемая методика поверки

Добавляемый изготовитель

Дата утверждения акта испытаний

Заявитель

Юридическое лицо, проводившее испытания

1

2

3

4

5

6

7

8

9

10

11

12

13

1.

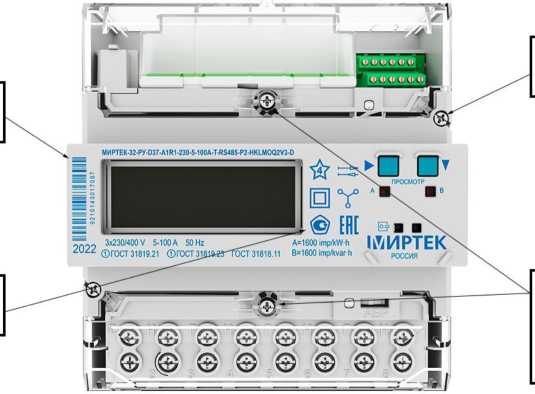

Счетчики

МИРТЕК-32-

0240982104

65634-16

-

МИРТ.411152.0

-

РТ-МП-902-

-

17.09.

Общество с

ФБУ «Ростест-

электрической

РУ

537,

48Д10

551-2024

2024

ограниченной

Москва», г.

энергии

0240982345

ответственнос

Москва

трехфазные

789,

тью

многофункцион

024O98254

«МИРТЕК»

альные

5721,

(ООО

024O98270

«МИРТЕК»),

1791

г. Таганрог

2.

Счетчики

МИРТЕК-

024B98263

67661-17

-

РТ-МП-16-551-

-

РТ-МП-903-

-

17.09.

Общество с

ФБУ «Ростест-

электрической

232-РУ

4678,

2022

551-2024

2024

ограниченной

Москва», г.

энергии

024B98281

ответственнос

Москва

трехфазные

2376,

тью

многофункцион

024T98221

«МИРТЕК»

альные

4379,

(ООО

024T98243

«МИРТЕК»),

4572

г. Владивосток

3.

Датчики

ДМ5017

246000230,

93087-24

Открытое

5Ш0.283.488МП

-

МП 231-0134-

-

18.09.

Открытое

ФГУП

давления

246000231,

акционерное

с изменением

2024

2024

акционерное

«ВНИИМ им.

246000229

общество

№1

общество

Д.И.Менделее

«Манотомь»

«Манотомь»

ва», г. Санкт-

(ОАО «Манотомь»), г. Томск

(ОАО «Манотомь»), г. Томск

Петербург

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «11» октября 2024 г. № 2400

Регистрационный № 93087-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики давления ДМ5017

Назначение средства измерений

Датчики давления Д,М5017 (далее - датчики) предназначены для преобразования избыточного давления (ДИ, ДИ1), абсолютного давления (ДА, ДА1), давления разрежения (ДВ, ДВ1), избыточного давления-разрежения (ДВИ, ДВИ1) и разности давлений (ДД) в электрический унифицированный выходной сигнал постоянного тока, а также цифровой сигнал.

Описание средства измерений

Принцип действия датчиков основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента преобразователя давления. Упругая деформация чувствительного элемента преобразуется в электрический сигнал, который поступает в электронный блок и преобразуется в унифицированный выходной сигнал постоянного тока и (или) цифровой сигнал.

Функционально датчик состоит из двух частей: преобразователя давления (далее - измерительный блок) и электронного блока. Датчики имеют унифицированный электронный блок.

Электронный блок датчика состоит из 4 модулей (1-3 постоянные, 4 -5 переменные):

• - программируемая аналого-цифровая однокристальная микропроцессорная система PSOC 5LP (модуль №1);

• - модуль интерфейсов и источника питания (модуль № 2);

• - модуль интерфейса JTAG (модуль № 3);

• - модуль жидкокристаллического индикатора (модуль № 4);

• - модуль реализации дополнительных функций (модуль № 5).

Модуль № 1 устанавливается непосредственно в измерительный блок и является главной составной частью датчика, выполняет все функции обработки и преобразования сигналов, функции управления: модулем интерфейсов и источника питания, модулем жидкокристаллического индикатора. Модуль № 2 устанавливается в корпус датчика и формирует унифицированный выходной сигнал постоянного тока от 4 до 20 мА. Также данный модуль формирует цифровые сигналы протокола HART в выходном сигнале постоянного тока, цифровые сигналы интерфейса RS-485 и пропорциональные логические сигналы управления типа «сухой контакт». В модуль № 1 прошивается разработанное программное обеспечение датчика посредством модуля №3. В зависимости от исполнения датчика в нём может реализовываться модуль № 4, предназначенный для отображения измеренного значения давления.

В датчиках взрывозащищенного исполнения модуль № 5 не реализуется.

Измеряемые среды - газы и пары, в т.ч. кислород, неагрессивные некристаллизующиеся жидкости., а также углеводородный газ и водогазонефтяная эмульсия с содержанием сероводорода (H2S) и углекислого газа (СО2) до 25% объемных каждого, неорганических солей и парафина до 10 % весовых.

По защищенности от воздействия окружающей среды датчики в соответствии с ГОСТ Р 52931-2008 имеют исполнения:

• - обыкновенное;

• - защищенное от попадания внутрь изделия твердых тел (пыли), защищенные от попадания внутрь изделия воды;

• - взрывозащищенные.

По способу соединения датчики во фланцевом исполнении имеют следующую модификацию:

• - ДМ5017ДИ (датчик избыточного давления);

• - ДМ5017ДА (датчик абсолютного давления);

• - ДМ5017ДВ (датчик давления разрежения);

• - ДМ5017ДВИ (датчик избыточного давления-разрежения);

• - ДМ5017ДД (датчик разности давлений).

По способу соединения датчики в штуцерном исполнении (с внешней или внутренней резьбой) имеют следующую модификацию:

• - ДМ5017ДИ1 (датчик избыточного давления);

• - ДМ5017ДА1 (датчик абсолютного давления);

• - ДМ5017ДВ1 (датчик давления разрежения);

• - Д,М5017Д,ВИ1 (датчик избыточного давления-разрежения).

Датчики с обозначением «Ех» являются взрывозащищенными с использованием нескольких видов взрывозащиты. Датчики с видом взрывозащиты «d»   -

«взрывонепроницаемая оболочка» имеют уровень взрывозащиты «взрывобезопасный» с маркировкой по взрывозащите «1Ex db IIC T5 Gb Х»и ГОСТ 31610.0-2019 и ГОСТ IEC 60079-1-2013. Датчики с «Искробезопасная электрическая цепь» имеют «особовзрывобезопасный» с маркировкой по взрывозащите

соответствует требованиям ГОСТ 31610.0-2019 и ГОСТ 31610.11-2014.

По требованию потребителя датчики могут быть изготовлены со индикатором, с сигнализирующим устройством и (или) с магнитным-герконовым модулем для непосредственного управления функциями датчиков давления на месте установки.

Датчики могут применяться для преобразования измеряемых значений давления в параметры сред связанные с давлением - уровень и плотность жидкостей, расход жидкости, пара и газа в электрический унифицированный выходной сигнал постоянного тока, а также цифровой сигнал.

Код заказа датчиков:

ДМ5017ДИХ - ХХ- ХХ - Кис - X/ХХ -ХХ - ХХ- ХХ - ХХ - ХХ- РК - ХХ - Э - Х - ТУ 26.51.52-063-00225590-2018 обозначение датчика (для

датчиков штуцерного исполнения указывается «1») исполнение по взрывозащите климатическое исполнение для атомных станций измеряемая среда (заполняется только для кислорода) код модели уровень статического давления (для датчиков дифференциального давления) верхний предел измерений с указанием единицы измерения предел допускаемой основной погрешности степень защиты по ГОСТ 14254-2015 наличие ЖК/СДИ-дисплея или сигнализирующего устройства (Сг)

наличие интерфейса RS-485 и цифрового выходного сигнала HART, ModBus или ProfiBus наличие режима «Калибратор» наличие комплекта монтажных частей экспортное исполнение обозначение резьбы (для датчиков штуцерного исполнения)

обозначение технических условий_______________________________________________________________

Примечание: За базовое исполнение приняты слеДующие исполнения приборов: степень защиты - IP66.

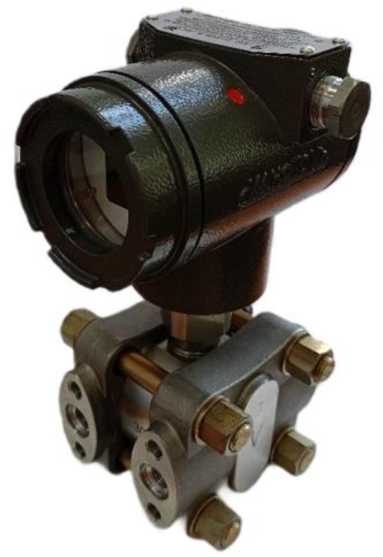

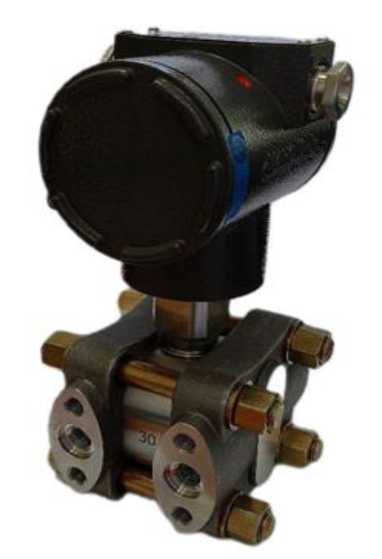

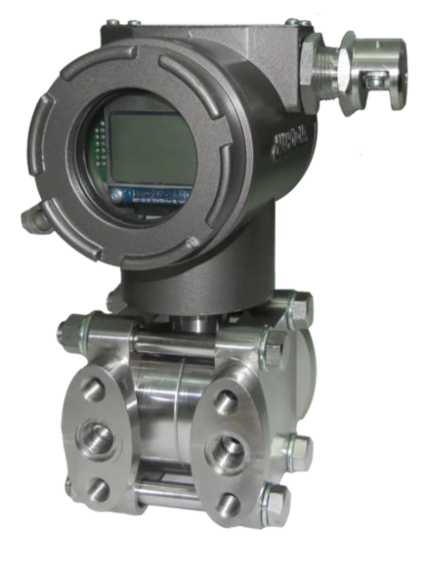

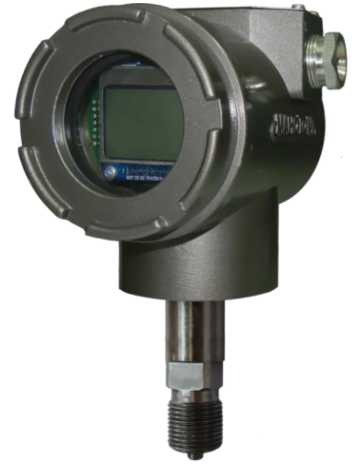

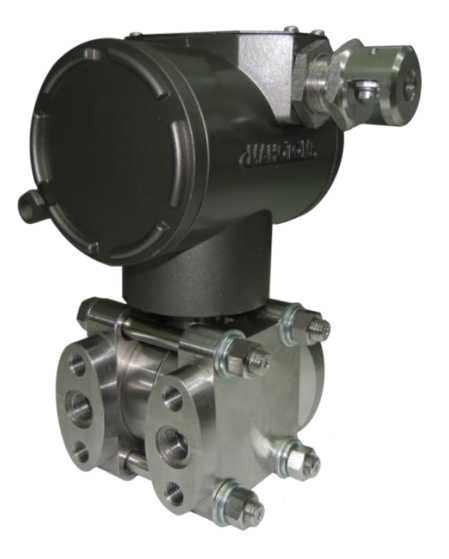

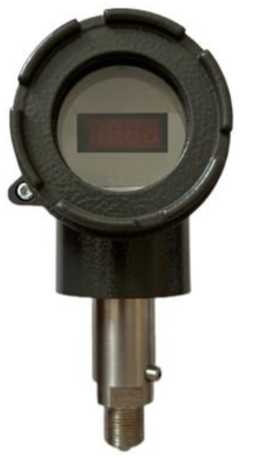

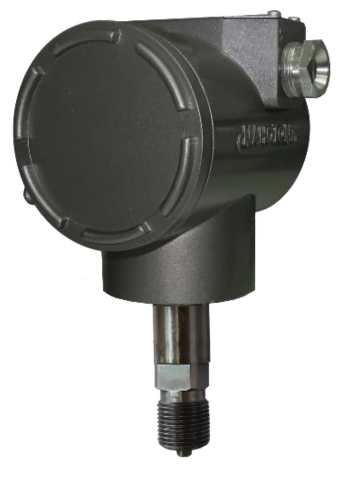

Фотографии общего вида датчиков приведены на рисунках 1 - 5.

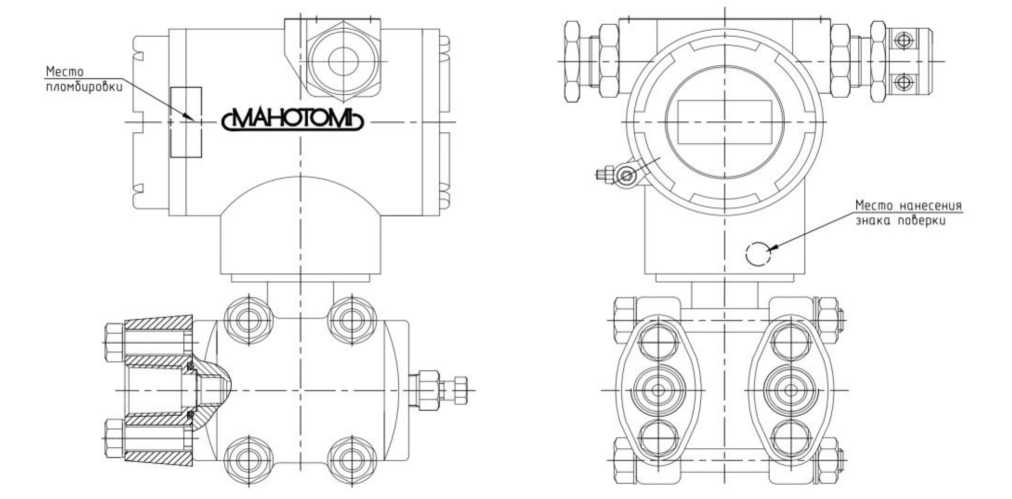

Схема пломбирования от несанкционированного доступа внутрь датчиков давления ДМ5017 и место нанесения знака поверки приведены на рисунке 6.

Заводской номер настоится в формате цифрового обозначения методом гравировки на техническую табличку, закрепленную на корпусе датчика. Место нанесения заводского номера и знака утверждения типа представлено на рисунке 7.

ДМ5О17ДД-У2 - 3/16 ТУ 26.51.52-063-00225590-: ВЕРХНИЙ ПРЕДЕЛ ИЗМЕРЕНИЙ ПРЕДЕЛ ДОПУСКАЕМОЙ ОСНОВНОЙ ПОГРЕШНОСТИ ВЫХ. СИГНАЛ (4-20) mA/HART ПИТАНИЕ (12-48) V

Программное обеспечение

Датчик имеет встроенное программное обеспечение (далее - ПО), предназначенное для:

• - сбора, передачи, обработки и преобразования измерительной информации;

• - управления ЖК-дисплеем;

• - управления модулем реализации дополнительных функций.

Метрологически значимой частью ПО является часть «2.4» до ограничительной точки, влияние метрологически значимого ПО учтено при нормировании метрологических характеристик датчика

Идентификационные данные встроенного программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки) ПО	Значение
Идентификационное наименование ПО	-
Номер версии (идентификационный номер) ПО	2.4.VX.X1
1ХХ - последовательность цифр, не являющаяся метрологически значимой частью ПО Х может принимать значения от 0 до 9

Уровень защиты ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.

Конструкция датчиков исключает возможность несанкционированного влияния на ПО датчиков и измерительную информацию.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазоны измерений 1) 2) 3) ДМ5017ДИ, ДМ5017ДИ-Ех (фланцевое исполнение): код модели 1, кПа	от 0 до 0,25; от 0 до 0,40; от 0 до 0,60; от 0 до 0,63; от 0 до 1,00; от 0 до 1,60; от 0 до 2,50; от 0 до 4,00; от 0 до 6,00; от 0 до 6,30
код модели 2, кПа	от 0 до 1,00; от 0 до 1,60; от 0 до 2,50; от 0 до 4,00; от 0 до 6,00; от 0 до 6,30; от 0 до 10,00; от 0 до 16,00; от 0 до 25,00
код модели 3, кПа	от 0 до 6,00; от 0 до 10,00; от 0 до 16,00; от 0 до 25,00; от 0 до 40,00; от 0 до 60,00; от 0 до 63,00; от 0 до 100,00
код модели 4, кПа	от 0 до 25,00; от 0 до 40,00; от 0 до 60,00; от 0 до 63,00; от 0 до 100,00; от 0 до 160,00; от 0 до 250,00; от 0 до 400,00; от 0 до 600,00
код модели 5, кПа	от 0 до 60,00; от 0 до 63,00; от 0 до 100,00; от 0 до 160,00; от 0 до 250,00; от 0 до 400,00; от 0 до 600, 00; от 0 до 630,00; от 0 до 1000,00; от 0 до 1600,00; от 0 до 2500,00

Наименование характеристики	Значение
код модели 6, МПа	от 0 до 0,25; от 0 до 0,40; от 0 до 0,60; от 0 до 0,63; от 0 до 1,00; от 0 до 1,60; от 0 до 2,50;от 0 до 4,00; от 0 до 6,00
код модели 7, МПа	от 0 до 0,60; от 0 до 0,63; от 0 до 1,00; от 0 до 1,60;от 0 до 2,50; от 0 до 4,00; от 0 до 6,00;от 0 до 6,30; от 0 до 10,00; от 0 до 16,00
код модели 8, МПа	от 0 до 1,60; от 0 до 2,50; от 0 до 4,00; от 0 до 6,00; от 0 до 6,30; от 0 до 10,00; от 0 до 16,00; от 0 до 25,00; от 0 до 40,00
Диапазоны измерений 1) 2) 3) ДМ5017ДИ1, ДМ5017ДИ1-Ех, (штуцерное исполнение):
код модели 3, кПа код модели 4, кПа	от 0 до 6,00; от 0 до 10,00; от 0 до 16,00; от 0 до 25,00; от 0 до 40,00; от 0 до 60,00; от 0 до 63,00; от 0 до 100,00 от 0 до 25,00; от 0 до 40,00; от 0 до 60,00; от 0 до 63,00; от 0 до 100,00; от 0 до 160,00; от 0 до 250,00; от 0 до 400,00; от 0 до 600,00
код модели 5, кПа	от 0 до 60,00; от 0 до 63,00; от 0 до 100,00; от 0 до 160,00; от 0 до 250,00; от 0 до 400,00; от 0 до 600, 00; от 0 до 630,00; от 0 до 1000,00; от 0 до 1600,00; от 0 до 2500,00
код модели 6, МПа	от 0 до 0,25; от 0 до 0,40; от 0 до 0,60; от 0 до 0,63; от 0 до 1,00; от 0 до 1,60; от 0 до 2,50;от 0 до 4,00; от 0 до 6,00
код модели 7, МПа	от 0 до 0,60; от 0 до 0,63; от 0 до 1,00; от 0 до 1,60;от 0 до 2,50; от 0 до 4,00; от 0 до 6,00;от 0 до 6,30; от 0 до 10,00; от 0 до 16,00
код модели 8, МПа	от 0 до 1,60; от 0 до 2,50; от 0 до 4,00; от 0 до 6,00; от 0 до 6,30; от 0 до 10,00; от 0 до 16,00; от 0 до 25,00; от 0 до 40,00

Наименование характеристики	Значение
код модели 9, МПа	от 0 до 4,00; от 0 до 6,00; от 0 до 6,30; от 0 до 10,00; от 0 до 16,00; от 0 до 25,00; от 0 до 40,00; от 0 до 60,00; от 0 до 63,00; от 0 до 100,00
код модели 10, МПа	от 0 до 6,00; от 0 до 6,30; от 0 до 10,00; от 0 до 16,00; от 0 до 25,00; от 0 до 40,00; от 0 до 60,00; от 0 до 63,00; от 0 до 100,00; от 0 до 160,00
код модели 11, МПа	от 0 до 10,00; от 0 до 16,00; от 0 до 25,00; от 0 до 40,00; от 0 до 60,00; от 0 до 63,00; от 0 до 100,00; от 0 до 160,00; от 0 до 250,00
Диапазоны измерений 1) 2) 3) ДМ5017ДА, ДМ5017ДА-Ех, (фланцевое исполнение):
код модели 2, кПа	от 0 до 1,00; от 0 до 1,60; от 0 до 2,50; от 0 до 4,00; от 0 до 6,00; от 0 до 6,30; от 0 до 10,00; от 0 до 16,00; от 0 до 25,00
код модели 3, кПа	от 0 до 6,00; от 0 до 10,00; от 0 до 16,00; от 0 до 25,00; от 0 до 40,00; от 0 до 60,00; от 0 до 63,00; от 0 до 100,00; от 0 до 160,00
код модели 4, кПа	от 0 до 25,00; от 0 до 40,00; от 0 до 60,00; от 0 до 63,00; от 0 до 100,00; от 0 до 160,00; от 0 до 250,00; от 0 до 400,00; от 0 до 600,00
код модели 5, кПа	от 0 до 60,00; от 0 до 63,00; от 0 до 100,00; от 0 до 160,00; от 0 до 250,00; от 0 до 400,00; от 0 до 600, 00; от 0 до 630,00; от 0 до 1000,00; от 0 до 1600,00
код модели 6, МПа	от 0 до 0,25; от 0 до 0,40; от 0 до 0,60; от 0 до 0,63; от 0 до 1,00; от 0 до 1,60; от 0 до 2,50;от 0 до 4,00; от 0 до 6,00

Наименование характеристики	Значение
Диапазоны измерений 1) 2) 3) ДМ5017ДА1, ДМ5017ДА1-Ех, (штуцерное исполнение):
код модели 2, кПа	от 0 до 6,00; от 0 до 6,30; от 0 до 10,00; от 0 до 16,00; от 0 до 25,00; от 0 до 40,00;от 0 до 60,00; от 0 до 63,00; от 0 до 100,00
код модели 3, кПа	от 0 до 10,00; от 0 до 16,00; от 0 до 25,00; от 0 до 40,00; от 0 до 60,00;от 0 до 63,00; от 0 до 100,00; от 0 до 160,00, от 0 до 250,00
код модели 4, кПа	от 0 до 25,00; от 0 до 40,00; от 0 до 60,00; от 0 до 63,00; от 0 до 100,00; от 0 до 160,00; от 0 до 250,00; от 0 до 400,00; от 0 до 600,00
код модели 5, кПа	от 0 до 60,00; от 0 до 63,00; от 0 до 100,00; от 0 до 160,00; от 0 до 250,00; от 0 до 400,00; от 0 до 600,00; от 0 до 630,00; от 0 до 1000,00
код модели 6, кПа	от 0 до 100,00; от 0 до 160,00; от 0 до 250,00; от 0 до 400,00; от 0 до 600,00; от 0 до 630,00; от 0 до 1000,00; от 0 до 1600,00; от 0 до 2500,00
код модели 7, МПа	от 0 до 0,25; от 0 до 0,40; от 0 до 0,60; от 0 до 0,63; от 0 до 1,60; от 0 до 2,50; от 0 до 4,00; от 0 до 6,00
Диапазоны измерений 1) 2) 3) 6) ДМ5017ДД, ДМ5017ДД-Ех, (фланцевое исполнение):
код модели 1, кПа	от 0 до 0,25; от 0 до 0,40; от 0 до 0,60; от 0 до 0,63; от 0 до 1,00; от 0 до 1,60; от 0 до 2,50; от 0 до 4,00; от 0 до 6,00; от 0 до 6,30
код модели 2, кПа	от 0 до 1,00; от 0 до 1,60; от 0 до 2,50; от 0 до 4,00; от 0 до 6,00; от 0 до 6,30; от 0 до 10,00; от 0 до 16,00; от 0 до 25,00

Наименование характеристики	Значение
код модели 3, кПа	от 0 до 1,00; от 0 до 1,60; от 0 до 2,50; от 0 до 4,00; от 0 до 6,00; от 0 до 6,30; от 0 до 10,00; от 0 до 16,00; от 0 до 25,00; от 0 до 40,00
код модели 4, кПа	от 0 до 6,00; от 0 до 6,30 от 0 до 10,00; от 0 до 16,00; от 0 до 25,00; от 0 до 40,00; от 0 до 60,00; от 0 до 63,00; от 0 до 100,00
код модели 5, кПа	от 0 до 25,00; от 0 до 40,00; от 0 до 60,00; от 0 до 63,00; от 0 до 100,00; от 0 до 160,00; от 0 до 250,00; от 0 до 400,00; от 0 до 600,00; от 0 до 630,00
код модели 6, кПа	от 0 до 60,00; от 0 до 63,00; от 0 до 100,00; от 0 до 160,00; от 0 до 250,00; от 0 до 400,00; от 0 до 600,00; от 0 до 630,00; от 0 до 1000,00;от 0 до 1600,00; от 0 до 2500,00
код модели 7, МПа	от 0 до 0,25; от 0 до 0,40; от 0 до 0,60; от 0 до 0,63; от 0 до 1,00; 0 до 1,60; от 0 до 2,50; от 0 до 4,00; от 0 до 6,00; от 0 до 6,30
Диапазоны измерений 1) 2) 3) ДМ5017ДВ, ДМ5017ДВ-Ех, (фланцевое исполнение):
код модели 3, кПа	от 0 до 6,00; от 0 до 6,30; от 0 до 10,00; от 0 до 16,00; от 0 до 25,00; от 0 до 40,00; от 0 до 60,00; от 0 до 63,00; от 0 до 100,00
Диапазоны измерений 1) 2) 3) ДМ5017ДВ1, ДМ5017ДВ1-Ех, (штуцерное исполнение):
код модели 3, кПа	от 0 до 6,00; от 0 до 6,30; от 0 до 10,00; от 0 до 16,00; от 0 до 25,00; от 0 до 40,00; от 0 до 60,00; от 0 до 63,00; от 0 до 100,00

от -100,00 до +60,00; от -100,00 до +150,00; от -100,00 до +300,00; от -100,00 до +500,00

от -100,00 до +60,00; от -100,00 до +150,00; от -100,00 до +300,00; от -100,00 до +500,00; от -100,00 до +900,00; от -100,00 до +1500,00; от -100,00 до +2400,00

Наименование характеристики	Значение
Пределы допускаемой основной приведенной (от диапазона измерений)	Код модели	(P max/P в)<4	(Ртах/Рв)>4
погрешности у, %1) 4) 7)	1, 2, 11	0,25	0,05+0,05 •(Pmax/Рв)
		0,50
		0,06	0,05^(Ртах/Рв)-0,14
		0,10	0,05^(Ртах/Рв)-0,1
	3-10	0,15	0,05 • (Ртах/Рв)-0,05
		0,20	0,05^(Ртах/Рв)
		0,25	0,05+0,05 •(Pmax/Рв)
		0,50	0,05+0,05 •(Pmax/Рв)
Вариация цифровых и аналоговых п/ 1) 4)	Код	(P max/P в)<4	(Ртах/Рв)>4
выходных сигналов, % 1) 4)	модели
	1, 2, 11	0,25	0,05+0,05 •(Pmax/Рв)
		0,50
		0,06	0,05^(Ртах/Рв)-0,14
		0,10	0,05 • (Ртах/Рв)-0,1
	3-10	0,15	0,05^(Ртах/Рв)-0,05
		0,20	0,05^(Ртах/Рв)
		0,25	0,05+0,05 •(Pmax/Рв)
		0,50	0,05+0,05 •(Pmax/Рв)
Пределы допускаемой основной приведенной (от диапазона измерений)	Код модели	(P max/P в)<4	(Pmax /Рв)>4
погрешности срабатывания	1, 2, 11	0,25	0,05+0,05 •(Pmax/Рв)
сигнализирующего устройства (в		0,50
диапазоне температур окружающей		0,06	0,05^(Ртах/Рв)-0,14
среды от +21 до +25 °С), ус.у., % 1) 4) 7)		0,10	0,05^(Ртах/Рв)-0,1
	3-10	0,15	0,05^(Ртах/Рв)-0,05
		0,20	0,05^(Ртах/Рв)
		0,25	0,05+0,05^(Ртах/Рв)
		0,50	0,05+0,05 •(Pmax/Рв)
Вариация срабатывания сигнализирующего устройства, %		< 0,6 •	ус.у
Пределы допускаемой дополнительной
приведенной (от диапазона измерений) погрешности, вызванной отклонением температуры окружающего воздуха от
нормальных условий (от +21 до +25 °С), %/10 °С
- для у = 0,06 % от диапазона измерений	0,055+0,015 •(Pmax/Рв)		(код модели 2-6) 4)
	0,055+0,020^(Ртах/Рв) (код модели 1, 7-11) 4)
	0,075+0,	015^(Ртах/Рв)	(код модели 2-6) 4)
- для у > 0,1 % от диапазона измерений	0,075+0,020^(Ртах/Рв) (код модели 1, 7-11) 4)
Максимальное рабочее (статическое)
избыточное давление для датчиков	0,06; 0,07; 0,09; 0,50; 1,80; 3,50; 18,70
разности давлений (ДД), МПа 1) 5)

• ¹⁾ Конкретные значения приведены в эксплуатационной документации.

• ²⁾ По требованию заказчика датчики могут быть изготовлены в других единицах измерения, допущенных к применению в РФ.

• ³⁾ Датчики давления ДМ5017 могут быть настроены на заводе-изготовителе на любой диапазон, лежащий внутри приведенного в таблице максимального диапазона измерений, но не менее наименьшего диапазона измерений (конкретные значения указаны в эксплуатационной документации).

• ⁴⁾ Pmax - максимальный верхний предел диапазона измерений;

Рв - настроенный верхний предел диапазона измерений;

Рст - рабочее (статическое) избыточное давление;

Рст max - максимальное рабочее давление для данного исполнения.

• ⁵⁾ По согласованию между потребителем и изготовителем приборы могут быть изготовлены с уровнем статического давления 10, 16, 25, 32 или 40 МПа.

• ⁶⁾ По отдельному заказу датчики могут изготавливаться с отрицательным нижним пределом измерений до минус Рв (уточнять при заказе). В таком случае в условном обозначении датчика при заказе вместо верхнего предела измерений Рв необходимо указать требуемые диапазоны, например (-8,0-8,0) кПа.

• ⁷⁾ Значение указано без учета знака.

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Напряжение питания, В	от 11,5 до 48,5
Потребляемая мощность, В^А, не более	1
Защищенность от проникновения внешних твердых предметов и воды по ГОСТ 14254-2015	IP66, IP67
Группа исполнения и категория размещения по устойчивости к климатическим воздействиям по ГОСТ 15150-69	УХЛ3.1, У2, Т3, УХЛ1

Наименование характеристики	Значение
Условия эксплуатации: Температура окружающей среды 1), °С - датчики исполнения УХЛ3.1 - датчики исполнения У2 - датчики исполнения ТЗ - датчики исполнения УХЛ1	от -20 до +70 от -55 до +85 от -10 до +60 от -65 до +85
Относительная влажность, %, не более - датчики исполнения УХЛ3.1 по ГОСТ 15150-69 - датчики исполнения У2, УХЛ1 по ГОСТ 15150-69 - датчики исполнения ТЗ по ГОСТ 15150-69	98 при +25 °С 100 при +25 °С 98 при +35 °С
Атмосферное давление, кПа	от 84 до 106,7
Габаритные размеры, мм, не более: - фланцевое исполнение «Ех» - фланцевое общепромышленное исполнение - штуцерное исполнение «Ех» - штуцерное общепромышленное исполнение	240x145x160 240x120x160 190x145x135 190x120x135
Масса, кг, не более - для датчиков фланцевого исполнения - для датчиков штуцерного исполнения	6 3
Примечания: 1) Режим работы датчиков давления со встроенным ЖК-дисплеем: При температуре ниже минус 20 °С происходит отключение ЖК-дисплея. Приборы продолжают работать без индикации текущего значения измеряемого параметра на ЖК-дисплее. После повышения температуры до минус 18 °С, происходит включение ЖК-дисплея.

Таблица 4 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет	12
Средняя наработка до отказа, ч, не менее	100 000

Знак утверждения типа

наносится на табличку, прикрепленную к датчику, методом гравирования и на титульный лист эксплуатационной документации - типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность

Наименование	Обозначение	Количество
Датчик	-	1 шт.
Паспорт	5Ш0.283.488ПС	1 экз. (для исполнений «Ex»)*
Паспорт	5Ш0.283.493ПС	1 экз.*
Руководство по эксплуатации	5Ш0.283.488РЭ	1 экз.*
Руководство по эксплуатации	5Ш0.283.492РЭ	1 экз. (для исполнений «Ex»)*
Методика поверки	-	1 экз.

Наименование	Обозначение	Количество
Сертификат соответствия требованиям технического регламента Таможенного союза ТР ТС 012	-	1 экз. (для датчиков взрывозащищенного исполнения)
ПО на USB-накопителе	-	1 шт.
Магнитный карандаш	-	1 шт.
Комплект монтажных частей	-	1 шт.*
HART-коммуникатор	-
Преобразователь RS-485-USB	-

Примечания:

• 1. При поставке партии датчиков допускается прилагать по одному экземпляру руководства по эксплуатации, методики поверки и сертификата соответствия требованиям технического регламента Таможенного союза ТР ТС 012/2011 на каждые десять датчиков, отправляемых в один адрес, если иное количество не оговорено при заказе.

• 2. При поставке датчиков на экспорт количество отправляемой документации -согласно договору (контракту), если в договоре (контракте) оговорено иное, чем в таблице 5, количество документации.

• 3. Позиции, отмеченные * поставляются в соответствии с заказом.

Сведения о методиках (методах) измерений

приведены в разделе «Описание и работа» Руководства по эксплуатации

5Ш0.283.488.РЭ/5Ш0.283.492РЭ.

Нормативные и технические документы, устанавливающие требования к датчикам давления ДМ5017

ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия;

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;

Приказ Федерального агентства по техническому регулированию и метрологии от 6 декабря 2019 г. № 2900 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10"¹ - 1^10⁷ Па»;

Приказ Федерального агентства по техническому регулированию и метрологии от 31 августа 2021 г. № 1904 «Об утверждении Государственной поверочной схемы для средств измерений разности давления до 1^10⁵ Па»;

ТУ 26.51.52-063-00225590-2018 Датчики давления ДМ5017. Технические условия.

Правообладатель

Открытое акционерное общество «Манотомь» (ОАО «Манотомь») ИНН 7021000501

Юридический адрес: 634061, г. Томск, пр-кт Комсомольский, д. 62 Телефон: +7(3822) 28-88-88; факс +7(3822) 28-88-49

E-mail: priem@manotom.com

Web-сайт: www.manotom.com

Изготовитель

Открытое акционерное общество «Манотомь» (ОАО «Манотомь»)

ИНН 7021000501

Адрес: 634061, г. Томск, пр-кт Комсомольский, д. 62

Телефон: +7(3822) 28-88-88; факс +7(3822) 28-88-49

E-mail: priem@manotom.com

Web-сайт: www.manotom.com

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7(495) 437-55-77, факс: +7(495) 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

в части вносимых изменений

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Телефон: (812) 251-76-01, факс: (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314555.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «11» октября 2024 г. № 2400

Регистрационный № 65634-16

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики электрической энергии трехфазные многофункциональные «МИРТЕК-32-РУ»

Назначение средства измерений

Счетчики электрической энергии трехфазные многофункциональные «МИРТЕК-32-РУ» (далее по тексту - счетчики) предназначены для измерения активной и реактивной (или только активной) электрической энергии прямого и обратного (или только прямого) направления по дифференцированным во времени тарифам в трехфазных сетях переменного тока промышленной частоты.

Описание средства измерений

Принцип действия счетчиков основан на аналого-цифровом преобразовании сигналов тока и напряжения в показания электрической энергии.

Конструктивно счетчики состоят из корпуса и крышки клеммной колодки. В корпусе расположены печатные платы, клеммная колодка, измерительные элементы. Клеммная крышка при опломбировании предотвращает доступ к винтам клеммной колодки и силовым тоководам.

Счетчики могут применяться как автономно, так и в составе автоматизированных информационно-измерительных систем коммерческого учета (АИИС КУЭ) и технического учета электроэнергии, диспетчерского управления (АСДУ).

Счетчики имеют в своем составе измерительные элементы - датчики тока (шунты или трансформаторы тока, в зависимости от исполнения), микроконтроллер, энергонезависимую память данных, встроенные часы, позволяющие вести учет электрической энергии по тарифным зонам суток, выполненные по ГОСТ IEC 61038-2011, оптические испытательные выходные устройства по ГОСТ 31818.11-2012 для поверки, а также интерфейсы для подключения к системам автоматизированного учета потребленной электроэнергии. Счетчик может иметь в своем составе индикаторы наличия каждого из фазных напряжений «L1», «L2», «L3», индикатор наличия хотя бы одного из фазных напряжений «Сеть», одну или две кнопки для ручного переключения режимов индикации «Просмотр», оптический порт, выполненный по ГОСТ IEC 61107-2011.

В составе счетчиков, предназначенных для установки в щиток или на DIN-рейку, также присутствует жидкокристаллический индикатор (далее - ЖКИ).

В состав счетчиков могут входить отдельные гальванически развязанные от электрической сети дискретные выходы и отдельные гальванически развязанные от электрической сети дискретные входы.

Степень защиты от пыли и влаги по ГОСТ 14254-2015 - IP51, IP54, IP64.

Счетчики, в зависимости от исполнения, могут иметь один или несколько интерфейсов удаленного доступа.

Структура обозначения возможных исполнений счетчика приведена ниже.

Структура условного обозначения

О ® ® ® ® © © ® ©  © ® @   @

МИРТЕК-32-РУ-ХХХ- Х - ХХХХ-ХХХ-ХХ-ХХХ-ХХ-ХХХХХ-ХХХХХ-ХХ-ХХХХХХ- Х - Х ф Тип счетчика @ Тип корпуса

W31 - для установки на щиток, модификация 1 W32 - для установки на щиток, модификация 2

W33 - для установки на щиток, модификация 3 W37 - для установки на щиток, модификация 7 D31 - для установки

D33 - для установки

D34 - для установки

D35 - для установки

D37 - для установки

SP31 - для установки на опору ЛЭП, модификация 1

SP37 - для установки на опору ЛЭП, модификация 7 © Модификация счетчика

(нет символа) - описание модификации не указывается n, где n - символ, обозначающий модификацию счетчика © Класс точности

A1 - класс точности 1 по ГОСТ 31819.21

A0.5 - класс точности 0,5S по ГОСТ 31819.22

A1R0.5 - класс точности 1 по ГОСТ 31819.21 и класс точности 0,5 по реактивной энергии

A1R1 - класс точности 1 по ГОСТ 31819.21 и класс точности 1 по ГОСТ 31819.23 A1R2 - класс точности 1 по ГОСТ 31819.21 класс точности 2 по ГОСТ 31819.23

A0.5R0.5 энергии

A0.5R1 -

A0.5R2 -

A0.2R0.5 энергии

A0.2R1 -

A0.2R2 -

60А - 60 А

80А - 80 А

100А - 100 А

@ Тип измерительных элементов

S - шунты

T - трансформаторы тока

N - наличие измерительного элемента в цепи нейтрали

@ Основной интерфейс

CAN - интерфейс CAN

RS232 - интерфейс RS-232

RS485 - интерфейс RS-485

RF433/n - радиоинтерфейс 433 МГц, где n - номер модификации модуля интерфейса RF868/n - радиоинтерфейс 868 МГц, где n - номер модификации модуля интерфейса RF2400/n - радиоинтерфейс 2400 МГц, где n - номер модификации модуля интерфейса PF/n - PLC-модем с FSK-модуляцией, где n - номер модификации модуля интерфейса PO/n - PLC-модем с OFDM-модуляцией, где n - номер модификации модуля интерфейса

G/n - радиоинтерфейс GSM/GPRS, где n - номер модификации модуля интерфейса

@) Дополнительные интерфейсы

CAN - интерфейс CAN

RS232 - интерфейс RS-232

RS485 - интерфейс RS-485

RF433/n - радиоинтерфейс 433 МГц, где n - номер модификации модуля интерфейса

RF868/n - радиоинтерфейс 868 МГц, где n - номер модификации модуля интерфейса RF2400/n - радиоинтерфейс 2400 МГц, где n - номер модификации модуля интерфейса PF/n - PLC-модем с FSK-модуляцией, где n - номер модификации модуля интерфейса PO/n - PLC-модем с OFDM-модуляцией, где n - номер модификации модуля интерфейса

G/n - радиоинтерфейс GSM/GPRS, где n - номер модификации модуля интерфейса

E/n - интерфейс Ethernet, где n - номер модификации модуля интерфейса (для модификации 1 номер допускается не указывать)

RFWF/n - радиоинтерфейс WiFi, где n - номер модификации модуля интерфейса (для модификации 1 номер допускается не указывать)

RFLT/n - радиоинтерфейс LTE, где n - номер модификации модуля интерфейса (для модификации 1 номер допускается не указывать)

MOD/n -универсальный интерфейс для подключения сменного модуля связи, где n -номер модификации модуля интерфейса (для модификации 1 номер допускается не указывать)

(Нет символа) - интерфейс отсутствует

@ Поддерживаемые протоколы передачи данных

(Нет символа) - протокол «МИРТЕК»

Pn, где n - номер модификации поддерживаемых протоколов обмена

@ Дополнительные функции

B - базовое исполнение

H - датчик магнитного поля

In - дискретный вход, где n - количество входов

K - реле управления нагрузкой в цепи тока

L - подсветка индикатора

M - измерение параметров качества электрической энергии

O - поотперт

Qn - дискретный выход, где n - количество выходов

R - защита от выкручивания винтов кожуха

U - защита целостности корпуса

Vn - электронная пломба, где n - номер модификации электронных пломб

Y - защита от замены деталей корпуса

Z/n - резервный источник питания, где n - номер модификации источника питания (для модификации 1 номер допускается не указывать)

(Нет символа) - дополнительные функции отсутствуют

@ Количество направлений учёта электроэнергии

(Нет символа) - измерение электроэнергии в одном направлении (по модулю)

D - измерение электроэнергии в двух направлениях

@ Условия эксплуатации

(Нет символа) - температура окружающей среды от -40 до 70 °С

F - температура окружающей среды от -45 до 85 °С

F2 - температура окружающей среды от - 50 до 85 °С

Перечни номеров, обозначающих модификации счетчиков, поддерживаемых протоколов передачи данных, модулей интерфейсов и дополнительных функций, могут быть расширены производителем. Описание модификаций счетчиков, поддерживаемых протоколов передачи данных, модулей интерфейсов и дополнительных функций приведено в эксплуатационной документации и на сайте производителя. Дополнительные номера модификации счетчиков не влияет на функциональные и метрологические характеристики. Дополнительные номера поддерживаемых протоколов передачи данных, модификаций модулей интерфейсов и дополнительных функций могут быть введены только для функциональности, не влияющей на метрологические характеристики счетчика.

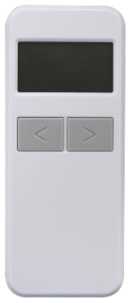

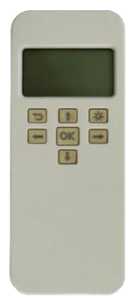

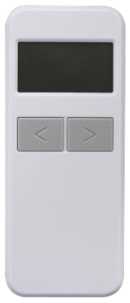

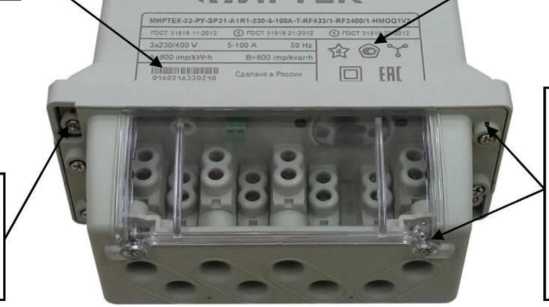

В счетчиках в корпусах SP31, SP37 для считывания информации используется дистанционное индикаторное устройство. При этом один из интерфейсов данных счетчиков используется в качестве канала связи с дистанционным индикаторным устройством.

Счетчики, у которых в условном обозначении присутствует символ «B», оснащены:

• - датчиком магнитного поля;

• - реле управления нагрузкой в цепи тока, для счетчиков непосредственного включения;

• - подсветкой индикатора, кроме счетчиков в корпусных исполнениях для установки на опору ЛЭП;

• - измерением параметров качества электрической энергии;

• - оптопортом;

• - электронными пломбами на корпусе, крышке зажимов и сменном модуле связи.

Счетчики, у которых в условном обозначении присутствует символы «B» или «K», оснащены встроенным контактором и дополнительно позволяют:

• - организовать отпуск потребителю предварительно оплаченного количества электроэнергии (с отключением нагрузки при его превышении и подключением нагрузки после внесения оплаты);

  выше

• -  отключать нагрузку при превышении потребляемой мощности установленных лимитов;

  ниже

• -  подключать нагрузку при уменьшении потребляемой мощности установленных лимитов.

  после подачи соответствующей команды по интерфейсу и нажатии на кнопку, расположенную

Коммутация встроенного контактора при подключении нагрузки происходит

- частоты сети;

- отклонения частоты (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс S);

- активной мощности по каждой фазе;

- реактивной мощности по каждой фазе (только счетчики с символами «R0.5», «R1» и «R2» в условном обозначении);

- полной мощности по каждой фазе (только счетчики с символами «R0.5», «R1» и «R2» в условном обозначении);

- коэффициентов мощности по каждой фазе;

- длительности провала напряжения (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс S);

- длительности перенапряжения (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс S);

- длительности прерывания напряжения (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс S, только счетчики с символом «Z» в условном обозначении, подключенные к источнику резервного питания);

- остаточного напряжения провала напряжения ГОСТ 30804.4.30-2013, класс S);

- максимального значения перенапряжения ГОСТ 30804.4.30-2013, класс S).

Счетчики обеспечивают возможность задания по

параметров:

• - адреса счетчика (от 1 до 65000);

• - текущего времени и даты;

• - величины суточной коррекции хода часов;

• - разрешения перехода на летнее/зимнее время (переход на летнее время осуществляется в 2:00 в последнее воскресенье марта, переход на зимнее время осуществляется в 3:00 в последнее воскресенье октября);

• - 48 зон суточного графика тарификации для каждого типа дня для 12 месяцев;

• - до 45 специальных дней (дни, в которые тарификация отличается от общего правила);

• - пароля для доступа по интерфейсу (от 0 до 4294967295).

Счетчик обеспечивает фиксацию в журналах событий перезагрузок, самодиагностики, попыток несанкционированного доступа, переходов на летнее или зимнее время, изменения конфигурации, изменения данных, изменения времени и даты, включений или отключений питания, наличия фазного тока при отсутствии напряжения, изменения направления тока в фазных цепях, воздействия сверхнормативного магнитного поля, выходов параметров качества электрической энергии за заданные пределы, значений положительного и отрицательного отклонений напряжения, количества отключений встроенного контактора, аварийных ситуаций.

Обмен информацией с внешними устройствами обработки данных осуществляется по имеющимся интерфейсам, в зависимости от исполнения.

Обслуживание счетчиков производится с помощью технологического программного обеспечения.

В случае выхода ЖКИ счетчика из строя информацию можно считать по имеющимся интерфейсам, в зависимости от исполнения, с помощью технологического программного обеспечения.

Знак поверки наносится на счетчик.

Заводской номер, идентифицирующий каждый экземпляр средства измерений, состоит из цифр и (или) букв латинского алфавита и наносится в виде наклейки, или лазерным принтом, или иным способом на лицевой панели счетчика.

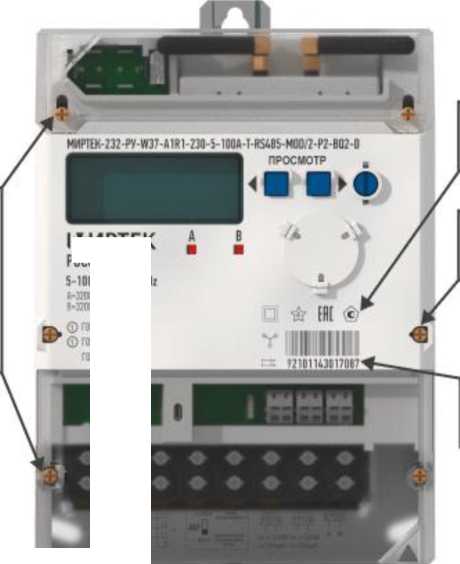

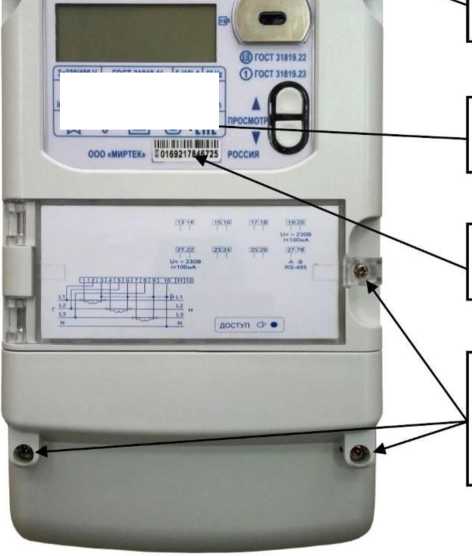

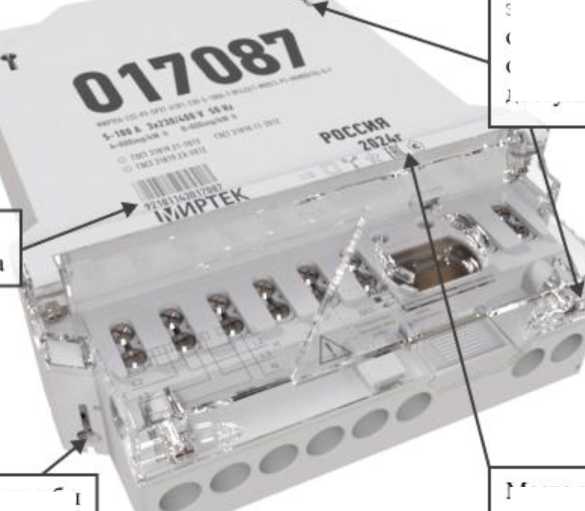

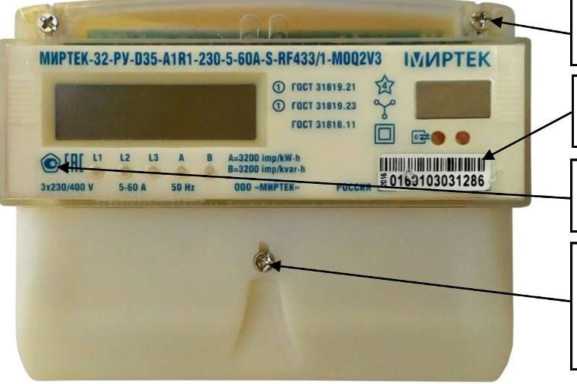

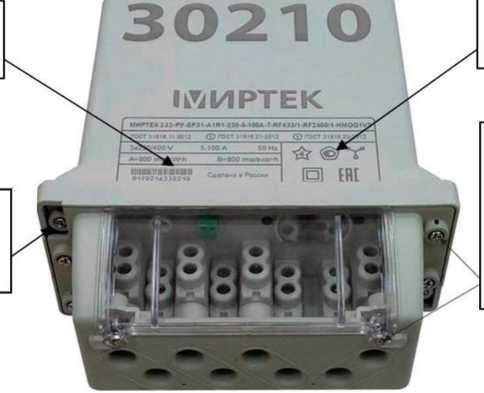

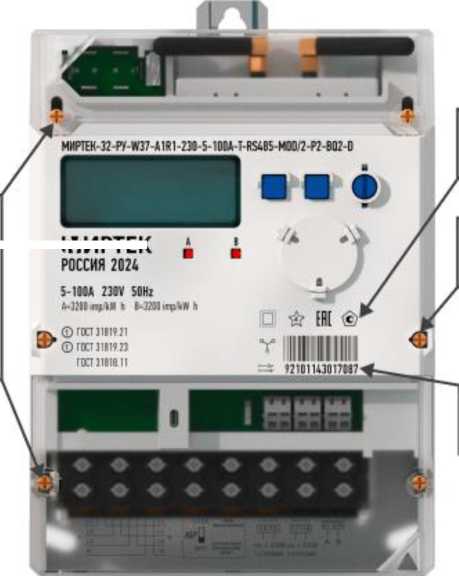

Общий вид счетчиков, с указанием мест пломбировки, мест нанесения знака утверждения типа, знака поверки, заводского номера приведен на рисунках 1 - 11. Общий вид дистанционного индикаторного устройства приведен на рисунке 12.

Место нанесения знака утверждения типа

Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа

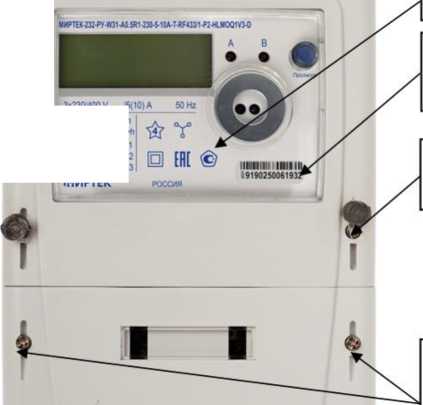

Рисунок 1 - Общий вид счетчика в корпусе типа W31

Место установки пломбы с оттиском знака поверки

Место нанесения знака утверждения типа

Место нанесения заводского номера

Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа

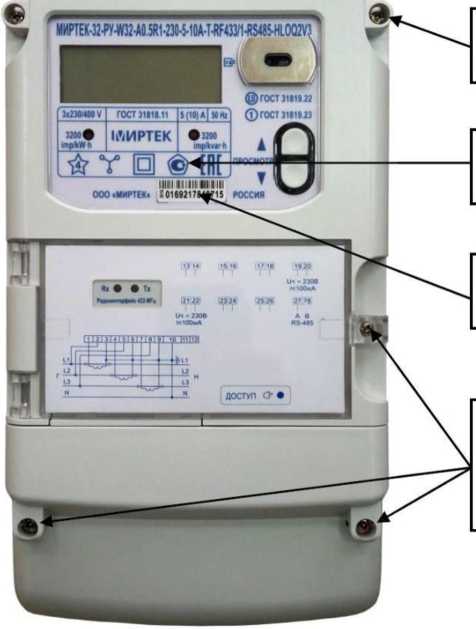

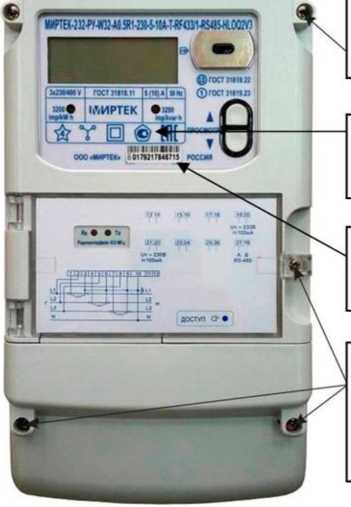

Рисунок 2 - Общий вид счетчика в корпусе типа W32

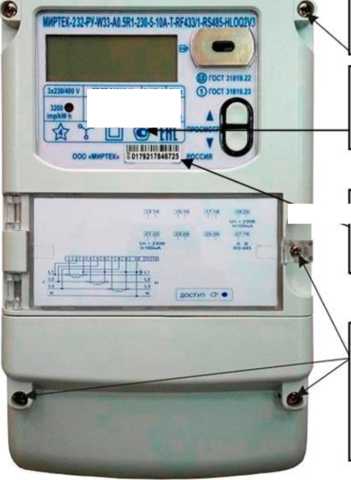

Рисунок 3 - Общий вид счетчика в корпусе типа W33

Место установки пломбы с оттиском энергоснабжающей организации ;1ля защиты от несанкционированного доступа

Место установки пломбы с оттиском

Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа

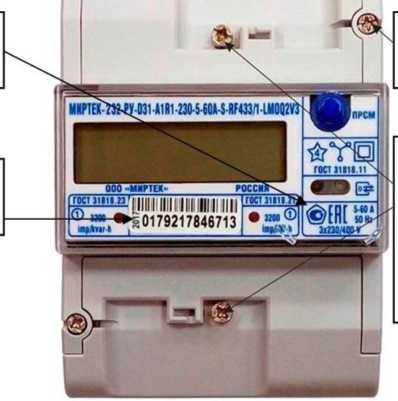

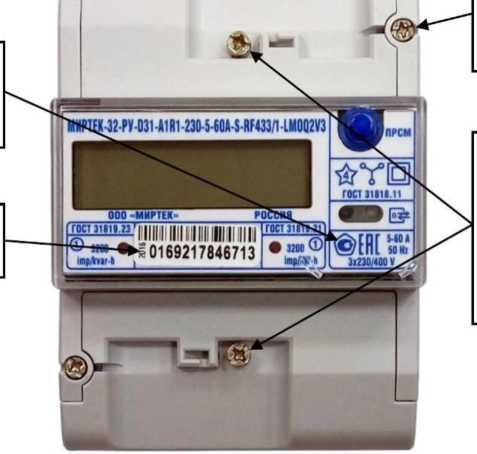

Рисунок 5 - Общий вид счетчика в корпусе типа D31

Место установки пломбы с оттиском знака поверки

Место нанесения заводского номера

Место нанесения знака утверждения типа

Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа

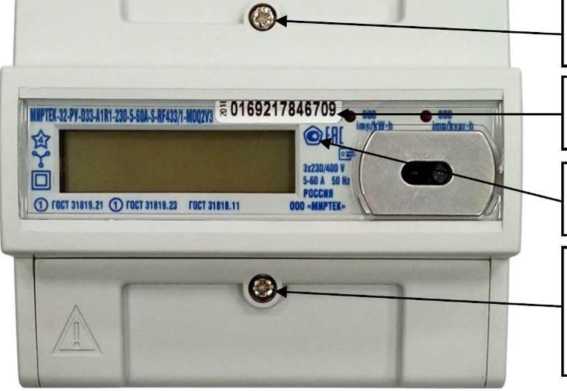

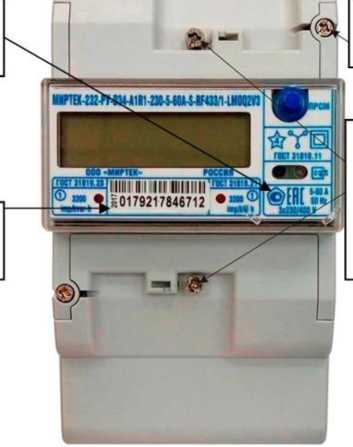

Рисунок 6 - Общий вид счетчика в корпусе типа D33

Место установки пломбы с оттиском

Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа

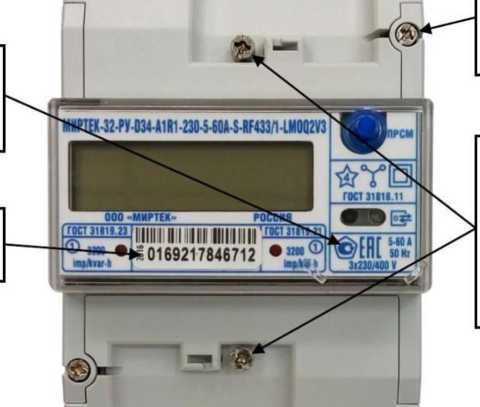

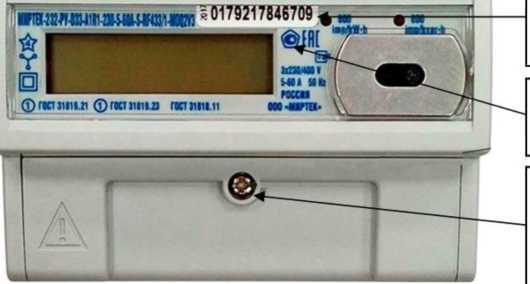

Рисунок 7 - Общий вид счетчика в корпусе типа D34

Место установки пломбы с оттиском знака поверки

Место нанесения заводского номера

Место нанесения знака утверждения типа

Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа

Место установки пдомбыс оттиском знака проверки

Место установки пдомбыс оттиском энергоснабжающей организации для зашиты от несанкционированного доступа

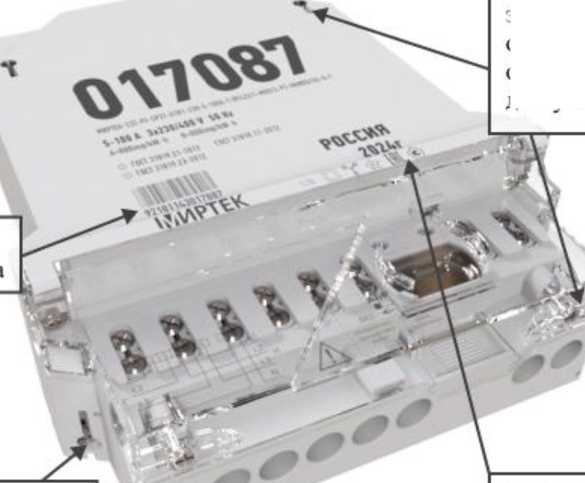

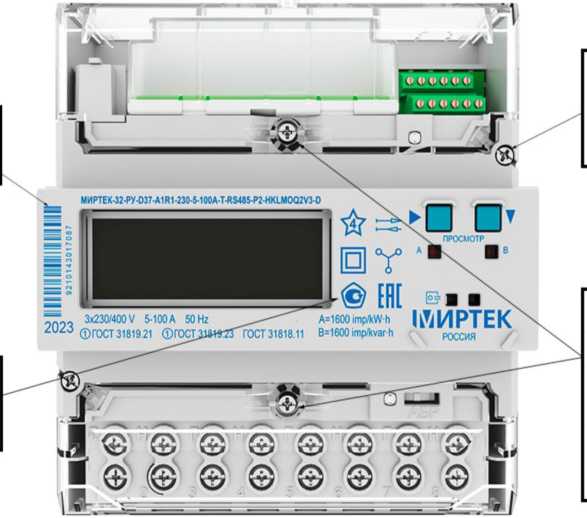

Рисунок 9 - Общий вид счетчика в корпусе типа D37

Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа

Рисунок 10 - Общий вид счетчика в корпусе типа SP31

Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа

Место нанесения знака утверждения тина

Рисунок 11 - Общий вид счетчика в корпусе типа SP37

Программное обеспечение

Идентификационные данные программного обеспечения (далее - ПО) счетчиков указаны в таблице 1.

Таблица 1 -

данные ПО счетчиков

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	MT1	MT2	MT3	MT6
Номер версии (идентификационный номер) ПО, не ниже	1.0	1.0	1.0	1.0
Цифровой идентификатор ПО	4CB9	4FC5	3AC6	FD7C
Алгоритм вычисления цифрового идентификатора ПО	CRC	CRC	CRC	CRC

По своей структуре ПО разделено на метрологически значимую и метрологически незначимую части, имеет контрольную сумму метрологически значимой части и записывается в устройство на стадии его производства.

Влияние программного продукта на точность показаний счетчиков находится в границах, обеспечивающих метрологические характеристики, указанные в таблицах 2 - 6. Диапазон представления, длительность хранения и дискретность результатов измерений соответствуют нормированной точности счетчика.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.

Метрологические и технические характеристики

Классы точности по ГОСТ

ГОСТ 31819.22-2012, ГОСТ 31819.23-2012, в в таблице 2.

Таблица 2 - Классы точности счетчиков

Символы в условном обозначении	Класс точности при измерении энергии
	активной	реактивной
A1	1	-
A0.5	0,5S	-
A1R1	1	1
A1R2	1	2
A0.5R1	0,5S	1
A0.5R2	0,5S	2
A0.2R1	0,2S	1
A0.2R2	0,2S	2
A1R0.5	1	0,5!
A0.5R0.5	0,5S	0,5!
A0.2R0.5	0,2S	0,5!
Примечание - для счетчиков реактивной энергии класса точности 0,5 требования ГОСТ 31819.23-2012 не установлены. Диапазоны токов, значения влияющих величин, характеристики точности и допускаемые значения дополнительных погрешностей, вызываемых влияющими величинами, должны соответствовать требованиям ГОСТ 31819.23-2012 для счетчиков класса точности 1 с коэффициентом 0,5.

Максимальные значения стартовых токов счетчиков в зависимости от класса точности и типа включения приведены в таблице 3.

Таблица 3 - Максимальные значения

токов счетчиков

Тип включения счетчика	Класс точности счетчика
	по активной энергии			по реактивной эне		ргии
	1	0,2S	0,5S	0,5	1	2
Непосредственное	0,0025 1б	-	-	0,0025 1б	0,0025 1б	0,005 1б
Через трансформаторы тока	0,002 1ном	0,001 1ном	0,001 1ном	0,002 1ном	0,002 1ном	0,003 1ном

Пределы допускаемых погрешностей при измерении напряжения, тока, частоты, мощности, коэффициента мощности (для счетчиков с символами «B» или «M» в условном обозначении) указаны в таблице 4. Точность вычисления отклонения частоты зависит от точности измерения частоты, точность вычисления положительного и отрицательного отклонения напряжения зависит от точности измерения напряжения.

Таблица 4 - Пределы допускаемой погрешности измерений параметров электрической энергии

Параметр	Пределы допускаемой погрешности измерений для счетчиков класса точности (при измерении активной энергии): абсолютной Л, относительной 5
	0,2S	0,5S	1
Частота, Гц	+0,05 (Л)	±0,05 (Л)	±0,05 (Л)
Активная мощность, %	±0,5 (5)	±0,5 (5)	±1 (5)
Реактивная мощность, %	+1 (5)	±1 (5)	±1 (5)
Полная мощность, %	±1 (5)	±1 (5)	±1 (5)
Среднеквадратическое значение фазного напряжения переменного тока, %	±0,5 (5)	±0,5 (5)	±1 (5)
Среднеквадратическое значение силы переменного тока, %	±1 (5)	±1 (5)	±1 (5)
Коэффициент мощности, %	±0,4 (5)	±1(5)	±2(5)
Примечание - погрешности измерения нормируются для значений входных сигналов указанных в таблице 5

Метрологические и основные технические характеристики счетчиков указаны в таблицах 5 - 6.

Таблица 5 -

Наименование характеристики	Значение
Номинальное фазное напряжение Uhom, В	57,7; 220; 230
Базовый (1б) или номинальный (Ihom) ток, А	1; 5; 10
Максимальный ток 1макс, А	10; 50; 60; 80; 100
Диапазон входных сигналов при измерении энергии: - сила тока - напряжение - напряжение, для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-xMxx-D» - напряжение, для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-xBxx-D» - коэффициент мощности	от 0,051б (0,01Ihom или 0,02Ihom) до 1макс (от 0,75 до 1,2) Uhom (от 0,55 до 1,3) Uhom (от 0,55 до 1,3) Uhom от 0,8 (емкостная) до 1,0 от 1,0 до 0,5 (индуктивная)
Рабочий диапазон изменения частоты измерительной сети счетчика, Гц	50 ± 7,5
Пределы основной абсолютной погрешности часов за интервал времени 1 сут, c	±0,5
Пределы основной абсолютной погрешности часов за интервал времени 1 сут при отключенном питании счетчика, с	±1
Пределы дополнительной погрешности часов счетчика за интервал времени 1 сут, на каждый градус Цельсия, с	±0,15 (но суммарно не более, чем 4 с в диапазоне рабочих температур)

Наименование характеристики	Значение
Диапазон измерений среднеквадратических значений фазного напряжения переменного тока, В: - для счетчиков с символом «М» - для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-xMxx-D» - для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-xBxx-D» - для счетчиков с символами «AxRx-xx-xx-xx-xx-xx-xx-Px-xMxxZ-D», подключённых к источнику резервного питания - для счетчиков с символами «AxRx-xx-xx-xx-xx-xx-xx-Px-xBxxZ-D», подключённых к источнику резервного питания	(от 0,75 до 1,2) Uhom (от 0,55 до 1,3) Uhom (от 0,55 до 1,3) Uhom (от 0,05 до 1,3) Uhom (от 0,05 до 1,3) Uhom
Диапазон измерений среднеквадратических значений силы переменного тока, А	от Q,051^hom(6) до 1ма-кс
Диапазон измерений отрицательного отклонения фазного напряжения, % - для счетчиков с символом «M» - для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-xMxx-D» - для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-xBxx-D» - для счетчиков с символами «AxRx-xx-xx-xx-xx-xx-xx-Px-xMxxZ-D», подключённых к источнику резервного питания - для счетчиков с символами «AxRx-xx-xx-xx-xx-xx-xx-Px-xBxxZ-D», подключённых к источнику резервного питания	от 0 до 25 от 0 до 45 от 0 до 45 от 0 до 90 от 0 до 90
Диапазон измерений положительного отклонения фазного напряжения, % - для счетчиков с символом «М» - для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-xMxx-D» - для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-xBxx-D» - для счетчиков с символами «AxRx-xx-xx-xx-xx-xx-xx-Px-xMxxZ-D», подключённых к источнику резервного питания - для счетчиков с символами «AxRx-xx-xx-xx-xx-xx-xx-Px-xBxxZ-D», подключённых к источнику резервного питания	от 0 до 20 от 0 до 30 от 0 до 30 от 0 до 30 от 0 до 30
Диапазон измерений коэффициента мощности	от -1 до 1
Диапазон входных сигналов при измерении коэффициента мощности: - сила тока - напряжение, для счетчиков с символом «M» - напряжение, для счетчиков с символами «AxRx-xx-xx-xx-xx-xx-xx-Px-xMxx-D» - напряжение, для счетчиков с символами «AxRx-xx-xx-xx-xx-xx-xx-Px-xBxx-D»	от 0,051ном(б) до 1макс (от 0,75 до 1,2) Uhom (от 0,55 до 1,3) Uhom (от 0,55 до 1,3) Uhom

Окончание таблицы 5

Наименование характеристики	Значение
Диапазон входных сигналов при измерении мощности: - сила тока - напряжение, для счетчиков с символом «M» - напряжение, для счетчиков с символами «AxRx-xx-xx-xx-xx-xx-xx-Px-xMxx-D» - напряжение, для счетчиков с символами «AxRx-xx-xx-xx-xx-xx-xx-Px-xBxx-D» - коэффициент мощности	от 0,051ном(б) до 1макс (от 0,75 до 1,2) Uhom (от 0,55 до 1,3) Uhom (от 0,55 до 1,3) Uhom от 0,8 (емкостная) до 1,0 от 1,0 до 0,5 (индуктивная)

Таблица 6 - Технические характеристики

Наименование характеристики	Значение
Диапазон значений постоянной счетчика по активной электрической	от 800 до
энергии, имп/(кВт^ч)	10000
Диапазон значений постоянной счетчика по реактивной электрической	от 800 до
энергии, имп./(квар^ч)	10000
Количество десятичных знаков отсчетного устройства, не менее	8
Разрешающая способность счетного механизма отсчетного устройства, кВт^ч, не более:	0,01
Полная мощность, потребляемая каждой цепью тока при базовом (номинальном) токе, нормальной температуре и номинальной частоте, В^А, не более	0,3
Полная (активная) мощность, потребляемая каждой цепью напряжения при номинальном значении напряжения, нормальной температуре и номинальной частоте, В •А (Вт), не более	10 (2)
Длительность хранения информации при отключении питания, лет,	35
не менее
Срок службы батареи, лет, не менее	16
Число тарифов, не менее	4
Число временных зон, не менее	12
Глубина хранения значений электрической энергии на начало месяца,
мес, не менее:
- для счетчиков с символами «А1», «А0.5»	24
- для счетчиков с символами «A1R1», «A1R2», «A0.5R1», «A0.2R1», «A0.5R2», «A0.2R2», «A1R0.5», «A0.5R0.5», «A0.2R0.5»	36
Глубина хранения значений электрической энергии на начало суток, сут,
не менее:
- для счетчиков с символами «А1», «А0.5»	93
- для счетчиков с символами «A1R1», «A1R2», «A0.5R1», «A0.2R1», «A0.5R2», «A0.2R2», «A1R0.5», «A0.5R0.5», «A0.2R0.5»	128

Наименование характеристики	Значение
Глубина хранения значений электрической энергии на начало интервала 30 мин, сут, не менее: - для счетчиков с символами «A1», «A0.5»	93
- для счетчиков с символами «A1R1», «A1R2», «A0.5R1», «A0.2R1», «A0.5R2», «A0.2R2», «A1R0.5», «A0.5R0.5», «A0.2R0.5»	128
Глубина хранения значений электрической энергии, потребленной за интервал 30 мин, сут, не менее: - для счетчиков с символами «A1», «A0.5»	93
- для счетчиков с символами «A1R1», «A1R2», «A0.5R1», «A0.2R1», «A0.5R2», «A0.2R2», «A1R0.5», «A0.5R0.5», «A0.2R0.5»	128
Интервал усреднения мощности для фиксации профиля нагрузки, мин1)	30
Глубина хранения профиля нагрузки при интервале усреднения 30 мин, сут2), не менее:
- для счетчиков с символами «A1», «A0.5»	93
- для счетчиков с символами «A1R1», «A1R2», «A0.5R1», «A0.2R1», «A0.5R2», «A0.2R2», «A1R0.5», «A0.5R0.5», «A0.2R0.5»	128
Количество записей в журнале событий, не менее: - для счетчиков с символами «А1», «A0.5»	384
- для счетчиков с символами «A1R1», «A1R2», «A0.5R1», «A0.2R1», «A0.5R2», «A0.2R2», «A1R0.5», «A0.5R0.5», «A0.2R0.5»	1000
Количество оптических испытательных выходов с параметрами по ГОСТ 31818.11-2012, не менее	1
Скорость обмена информацией по интерфейсам, бит/с, не менее	9600
Габаритные размеры (длина^ширина^высота), мм, не более Тип корпуса: - W31	246x169x57
- W32	291x171x88
- W33	266x171x79
- W37	230х170х75
- D31	131x91x70
- D33	106x126x72
- D34	190x91x70
- D35	115x144x62
- D37	160x144x71
- SP31	236x190x106
- SP37	235х186х78
Условия эксплуатации: - температура окружающей среды, °С	от -40 до +70
- температура окружающей среды, °С, для счетчиков с символом «F»	от -45 до +85
- температура окружающей среды, °С, для счетчиков с символом «F2»	от -50 до +85
- относительная влажность, %	от 30 до 98
- атмосферное давление, кПа	от 70 до 106,7
Масса, кг, не более	2,5
Срок службы счетчика, лет, не менее	35

• ¹⁾ По требованию заказчика возможна реализация настраиваемого интервала усреднения мощности из ряда: 1, 2, 3, 4, 5, 6, 10, 12, 15, 20, 30, 60 мин.

• ²⁾ Минимальная глубина хранения профиля нагрузки при других значениях интервала усреднения может быть рассчитана по формуле Dmuh = (lTeK'D30)/30, где 1тек - текущий интервал усреднения мощности, минут; D30 - глубина хранения профиля нагрузки при интервале усреднения 30 мин, сут.

Знак утверждения типа

наносится на панель счетчика офсетной печатью (или другим способом, не ухудшающим качества), на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Комплект поставки приведен в таблице 7.

Таблица 7 - Комплектность

Наименование	Обозначение	Количество	Примечание
1	2	3	4
Счетчик электрической энергии трехфазный многофункциональный	«МИРТЕК 32 РУ»	1 шт.	Исполнение соответствует заказу
Пломба свинцовая	-	1 - 3 шт.	В зависимости от типа корпуса
Леска пломбировочная	-	1 - 3 шт.	В зависимости от типа корпуса
Руководство по эксплуатации	МИРТ.411152.048РЭ	1 шт.	В электронном виде
Формуляр	МИ:РТ.411152.048ФО	1 шт.	В бумажном виде

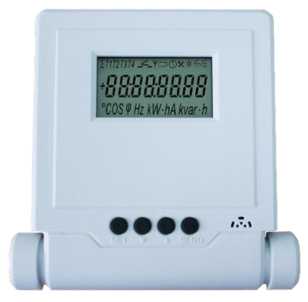

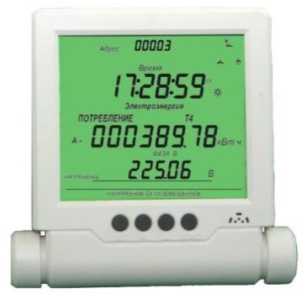

Дистанционное индикаторное устройство	-	1 шт.	Поставляется только со счетчиками в корпусных исполнениях для установки на опору ЛЭП, по согласованию с заказчиком может быть исключено из комплекта поставки
Кронштейн для крепления на опоре ЛЭП	-	1 шт.	Поставляется только со счетчиками в корпусных исполнениях для установки на опору ЛЭП

1	2	3	4
Упаковка	-	1 шт.	Потребительская тара
Технологическое программное обеспечение	-	1 шт.	В электронном виде по отдельному заказу
Примечание - Последние версии технологического программного обеспечения и документации размещены на официальном сайте mirtekgroup.com и свободно доступны для загрузки.

Сведения о методиках (методах) измерений

приведены в разделе 3 «Подготовка и порядок работы» руководства по эксплуатации МИРТ.411152.048РЭ.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии;

ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2;

ГОСТ 31819.22-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S;

ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии;

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

Приказ Федерального агентства по техническому регулированию и метрологии от 23 июля 2021 г. № 1436 «Об утверждении государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»;

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

МИРТ.411152.048ТУ    Счетчики электрической энергии трехфазные

многофункциональные «МИРТЕК-32-РУ». Технические условия

Изготовители

Общество с ограниченной ответственностью «МИРТЕК» (ООО «МИРТЕК»)

ИНН 6154125635

Адрес: 347927, Ростовская обл., г. Таганрог, Поляковское ш., д. 15-к Телефон/факс: +7 (8634) 34-33-33

E-mail: info@mirtekgroup.ru

Web-сайт: mirtekgroup.com

Общество с ограниченной ответственностью «МИРТЕК» (ООО «МИРТЕК») ИНН 2537127005

Адрес: 690074, Приморский край, г. Владивосток, ул. Снеговая, д. 42Д Телефон: +7 (423) 246-44-04

E-mail: info@mirtekgroup.ru

Web-сайт: mirtekgroup.com

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел./факс: (495) 437-55-77 / 437-56-66

E-mail: office@vniims.ru

Веб-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

в части вносимых изменений

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Телефон: +7 (495) 544-00-00

Факс: +7 (495) 546-45-01

E-mail: info@rostest.ru

Веб-сайт: www.rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310639/

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «11» октября 2024 г. № 2400

Регистрационный № 67661-17

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики электрической энергии трехфазные многофункциональные «МИРТЕК-232-РУ»

Назначение средства измерений

Счетчики электрической энергии трехфазные многофункциональные «МИРТЕК-232-РУ» (далее - счетчики) предназначены для измерения активной и реактивной (или только активной) электрической энергии прямого и обратного (или только прямого) направления по дифференцированным во времени тарифам в трехфазных сетях переменного тока промышленной частоты.

Описание средства измерений

Принцип действия счетчиков основан на аналого-цифровом преобразовании сигналов тока и напряжения в показания электрической энергии.

Конструктивно счетчики состоят из корпуса и крышки клеммной колодки. В корпусе расположены печатные платы, клеммная колодка, измерительные элементы. Клеммная крышка при опломбировании предотвращает доступ к винтам клеммной колодки и силовым тоководам.

Счетчики могут применяться как автономно, так и в составе автоматизированных информационно-измерительных систем коммерческого учета (АИИС КУЭ) и технического учета электроэнергии, диспетчерского управления (АСДУ).

Счетчики имеют в своем составе измерительные элементы - датчики тока (шунты или трансформаторы тока, в зависимости от исполнения), микроконтроллер, энергонезависимую память данных, встроенные часы, позволяющие вести учет электрической энергии по тарифным зонам суток, выполненные по ГОСТ IEC 61038-2011, оптические испытательные выходные устройства по ГОСТ 31818.11-2012 для поверки, а также интерфейсы для подключения к системам автоматизированного учета потребленной электроэнергии. Счетчик может иметь в своем составе индикаторы наличия каждого из фазных напряжений «L1», «L2», «L3», индикатор наличия хотя бы одного из фазных напряжений «Сеть», одну или две кнопки для ручного переключения режимов индикации «Просмотр», оптический порт, выполненный по ГОСТ IEC 61107-2011.

В составе счетчиков, предназначенных для установки в щиток или на DIN-рейку, также присутствует жидкокристаллический индикатор (далее - ЖКИ).

В состав счетчиков могут входить отдельные гальванически развязанные от электрической сети дискретные выходы и отдельные гальванически развязанные от электрической сети дискретные входы.

Степень защиты от пыли и влаги по ГОСТ 14254-2015 - IP51, IP54, IP64.

Счетчики, в зависимости от исполнения, могут иметь один или несколько интерфейсов удаленного доступа.

Структура обозначения возможных исполнений счетчика приведена ниже.

Структура условного обозначения

®   @ @ ® ® ® ф ®            ® @

МИРТЕК-32-РУ-ХХХ- Х - ХХХХ-ХХХ-ХХ-ХХХ-ХХ-ХХХХХ-ХХХХХ-ХХ-ХХХХХХ- Х - Х ф Тип счетчика

@ Тип корпуса

W31 - для установки на щиток, модификация 1 W32 - для установки на щиток, модификация 2 W33 - для установки на щиток, модификация 3 W37 - для установки на щиток, модификация 7 D31 - для установки D33 - для установки D34 - для установки D35 - для установки D37 - для установки

SP31 - для установки на опору ЛЭП, модификация 1

SP37 - для установки на опору ЛЭП, модификация 7 @ Модификация счетчика

(нет символа) - описание модификации не указывается n, где n - символ, обозначающий модификацию счетчика @ Класс точности

A1 - класс точности 1 по ГОСТ 31819.21 A0.5 - класс точности 0,5S по ГОСТ 31819.22

A1R0.5 - класс точности 1 по ГОСТ 31819.21 и класс точности 0,5 по реактивной энергии

A1R1 - класс точности 1 по ГОСТ 31819.21 и класс точности 1 по ГОСТ 31819.23 A1R2 - класс точности 1 по ГОСТ 31819.21 класс точности 2 по ГОСТ 31819.23 A0.5R0.5 энергии

A0.5R1 -A0.5R2 -

A0.2R0.5 энергии

A0.2R1 -

A0.2R2 -

60А - 60 А

80А - 80 А

100А - 100 А

@ Тип измерительных элементов

S - шунты

T - трансформаторы тока

N - наличие измерительного элемента в цепи нейтрали

@ Основной интерфейс

CAN - интерфейс CAN

RS232 - интерфейс RS-232

RS485 - интерфейс RS-485

RF433/n - радиоинтерфейс 433 МГц, где n - номер модификации модуля интерфейса RF868/n - радиоинтерфейс 868 МГц, где n - номер модификации модуля интерфейса RF2400/n - радиоинтерфейс 2400 МГц, где n - номер модификации модуля интерфейса PF/n - PLC-модем с FSK-модуляцией, где n - номер модификации модуля интерфейса PO/n - PLC-модем с OFDM-модуляцией, где n - номер модификации модуля интерфейса

G/n - радиоинтерфейс GSM/GPRS, где n - номер модификации модуля интерфейса

@) Дополнительные интерфейсы

CAN - интерфейс CAN

RS232 - интерфейс RS-232

RS485 - интерфейс RS-485

RF433/n - радиоинтерфейс 433 МГц, где n - номер модификации модуля интерфейса

RF868/n - радиоинтерфейс 868 МГц, где n - номер модификации модуля интерфейса RF2400/n - радиоинтерфейс 2400 МГц, где n - номер модификации модуля интерфейса PF/n - PLC-модем с FSK-модуляцией, где n - номер модификации модуля интерфейса PO/n - PLC-модем с OFDM-модуляцией, где n - номер модификации модуля интерфейса

G/n - радиоинтерфейс GSM/GPRS, где n - номер модификации модуля интерфейса

E/n - интерфейс Ethernet, где n - номер модификации модуля интерфейса (для модификации 1 номер допускается не указывать)

RFWF/n - радиоинтерфейс WiFi, где n - номер модификации модуля интерфейса (для модификации 1 номер допускается не указывать)

RFLT/n - радиоинтерфейс LTE, где n - номер модификации модуля интерфейса (для модификации 1 номер допускается не указывать)

MOD/n -универсальный интерфейс для подключения сменного модуля связи, где n -номер модификации модуля интерфейса (для модификации 1 номер допускается не указывать)

(Нет символа) - интерфейс отсутствует

@ Поддерживаемые протоколы передачи данных

(Нет символа) - протокол «МИРТЕК»

Pn, где n - номер модификации поддерживаемых протоколов обмена

@ Дополнительные функции

B - базовое исполнение

H - датчик магнитного поля

In - дискретный вход, где n - количество входов

K - реле управления нагрузкой в цепи тока

L - подсветка индикатора

M - измерение параметров качества электрической энергии

O - оптопорт

Qn - дискретный выход, где n - количество выходов

R - защита от выкручивания винтов кожуха

U - защита целостности корпуса

Vn - электронная пломба, где n - номер модификации электронных пломб

Y - защита от замены деталей корпуса

Z/n - резервный источник питания, где n - номер модификации источника питания (для модификации 1 номер допускается не указывать)

(Нет символа) - дополнительные функции отсутствуют

@ Количество направлений учёта электроэнергии

(Нет символа) - измерение электроэнергии в одном направлении (по модулю)

D - измерение электроэнергии в двух направлениях

@ Условия эксплуатации

(Нет символа) - температура окружающей среды от -40 до 70 °С

F - температура окружающей среды от -45 до 85 °С

F2 - температура окружающей среды от - 50 до 85 °С

Перечни номеров, обозначающих модификации счетчиков, поддерживаемых протоколов передачи данных, модулей интерфейсов и дополнительных функций, могут быть расширены производителем. Описание модификаций счетчиков, поддерживаемых протоколов передачи данных, модулей интерфейсов и дополнительных функций приведено в эксплуатационной документации и на сайте производителя. Дополнительные номера модификации счетчиков не влияет на функциональные и метрологические характеристики. Дополнительные номера поддерживаемых протоколов передачи данных, модификаций модулей интерфейсов и дополнительных функций могут быть введены только для функциональности, не влияющей на метрологические характеристики счетчика.

В счетчиках в корпусах SP31, SP37 для считывания информации используется дистанционное индикаторное устройство. При этом один из интерфейсов данных счетчиков используется в качестве канала связи с дистанционным индикаторным устройством.

Счетчики, у которых в условном обозначении присутствует символ «B», оснащены:

• - датчиком магнитного поля;

• - реле управления нагрузкой в цепи тока, для счетчиков непосредственного включения;

• - подсветкой индикатора, кроме счетчиков в корпусных исполнениях для установки на опору ЛЭП;

• - измерением параметров качества электрической энергии;

• - оптопортом;

• - электронными пломбами на корпусе, крышке зажимов и сменном модуле связи.

Счетчики, у которых в условном обозначении присутствует символы «B» или «K», оснащены встроенным контактором и дополнительно позволяют:

• - организовать отпуск потребителю предварительно оплаченного количества электроэнергии (с отключением нагрузки при его превышении и подключением нагрузки после внесения оплаты);

  выше

• -  отключать нагрузку при превышении потребляемой мощности установленных лимитов;

  ниже

• -  подключать нагрузку при уменьшении потребляемой мощности установленных лимитов.

  после подачи соответствующей команды по интерфейсу и нажатии на кнопку, расположенную

Коммутация встроенного контактора при подключении нагрузки происходит

- частоты сети;

- отклонения частоты (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс S);

- активной мощности по каждой фазе;

- реактивной мощности по каждой фазе (только счетчики с символами «R0.5», «R1» и «R2» в условном обозначении);

- полной мощности по каждой фазе (только счетчики с символами «R0.5», «R1» и «R2» в условном обозначении);

- коэффициентов мощности по каждой фазе;

- длительности провала напряжения (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс S);

- длительности перенапряжения (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс S);

- длительности прерывания напряжения (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс S, только счетчики с символом «Z» в условном обозначении, подключенные к источнику резервного питания);

- остаточного напряжения провала напряжения ГОСТ 30804.4.30-2013, класс S);

- максимального значения перенапряжения ГОСТ 30804.4.30-2013, класс S).

Счетчики обеспечивают возможность задания по

параметров:

• - адреса счетчика (от 1 до 65000);

• - текущего времени и даты;

• - величины суточной коррекции хода часов;

• - разрешения перехода на летнее/зимнее время (переход на летнее время осуществляется в 2:00 в последнее воскресенье марта, переход на зимнее время осуществляется в 3:00 в последнее воскресенье октября);

• - 48 зон суточного графика тарификации для каждого типа дня для 12 месяцев;

• - до 45 специальных дней (дни, в которые тарификация отличается от общего правила);

• - пароля для доступа по интерфейсу (от 0 до 4294967295).

Счетчик обеспечивает фиксацию в журналах событий перезагрузок, самодиагностики, попыток несанкционированного доступа, переходов на летнее или зимнее время, изменения конфигурации, изменения данных, изменения времени и даты, включений или отключений питания, наличия фазного тока при отсутствии напряжения, изменения направления тока в фазных цепях, воздействия сверхнормативного магнитного поля, выходов параметров качества электрической энергии за заданные пределы, значений положительного и отрицательного отклонений напряжения, количества отключений встроенного контактора, аварийных ситуаций.

Обмен информацией с внешними устройствами обработки данных осуществляется по имеющимся интерфейсам, в зависимости от исполнения.

Обслуживание счетчиков производится с помощью технологического программного обеспечения.

В случае выхода ЖКИ счетчика из строя информацию можно считать по имеющимся интерфейсам, в зависимости от исполнения, с помощью технологического программного обеспечения.

Знак поверки наносится на счетчик.

Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа

Рисунок 4 - Общий вид счетчика в корпусе типа W37

Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа

Место установки пломбы с оттиском знака поверки

Программное обеспечение

По своей структуре ПО разделено на метрологически значимую и метрологически незначимую части, имеет контрольную сумму метрологически значимой части и записывается в устройство на стадии его производства.

Влияние программного продукта на точность показаний счетчиков находится в границах, обеспечивающих метрологические характеристики, указанные в таблицах 2 - 6. Диапазон представления, длительность хранения и дискретность результатов измерений соответствуют нормированной точности счетчика.

Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.

Идентификационные данные программного обеспечения (далее - ПО) счетчиков указаны в таблице 1.

Таблица 1 - Идентификационные данные ПО счетчиков

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	MT1	MT2	MT3	MT6
Номер версии (идентификационный номер) ПО, не ниже	1.0	1.0	1.0	1.0
Цифровой идентификатор ПО	4CB9	4FC5	3AC6	FD7C
Алгоритм вычисления цифрового идентификатора ПО	CRC	CRC	CRC	CRC

Метрологические и технические характеристики

Классы точности по ГОСТ

ГОСТ 31819.22-2012, ГОСТ 31819.23-2012, в в таблице 2.

Таблица 2 - Классы точности счетчиков

Символы в условном обозначении	Класс точности при измерении энергии
	активной	реактивной
A1	1	-
A0.5	0,5S	-
A1R1	1	1
A1R2	1	2
A0.5R1	0,5S	1
A0.5R2	0,5S	2
A0.2R1	0,2S	1
A0.2R2	0,2S	2
A1R0.5	1	0,5!
A0.5R0.5	0,5S	0,5!
A0.2R0.5	0,2S	0,5!
Примечание - для счетчиков реактивной энергии класса точности 0,5 требования ГОСТ 31819.23-2012 не установлены. Диапазоны токов, значения влияющих величин, характеристики точности и допускаемые значения дополнительных погрешностей, вызываемых влияющими величинами, должны соответствовать требованиям ГОСТ 31819.23-2012 для счетчиков класса точности 1 с коэффициентом 0,5.

Максимальные значения стартовых токов счетчиков в зависимости от класса точности и типа включения приведены в таблице 3.

Таблица 3 - Максимальные значения стартовых токов счетчиков

Тип включения счетчика	Класс точности счетчика
	по активной энергии			по реактивной эне		ргии
	1	0,2S	0,5S	0,5	1	2
Непосредственное	0,0025 1б	-	-	0,0025 1б	0,0025 1б	0,005 1б
Через трансформаторы тока	0,002 1ном	0,001 1ном	0,001 1ном	0,002 1ном	0,002 1ном	0,003 1ном

Пределы допускаемых погрешностей при измерении напряжения, тока, частоты, мощности, коэффициента мощности (для счетчиков с символами «B» или «M» в условном обозначении) указаны в таблице 4. Точность вычисления отклонения частоты зависит от точности измерения частоты, точность вычисления положительного и отрицательного отклонения напряжения зависит от точности измерения напряжения.

Таблица 4 - Пределы допускаемой погрешности измерений параметров электрической энергии

Параметр	Пределы допускаемой погрешности измерений для счетчиков класса точности (при измерении активной энергии): абсолютной Л, относительной 5
	0,2S	0,5S	1
Частота, Гц	+0,05 (Л)	±0,05 (Л)	±0,05 (Л)
Активная мощность, %	±0,5 (5)	±0,5 (5)	±1 (5)
Реактивная мощность, %	+1 (5)	±1 (5)	±1 (5)
Полная мощность, %	±1 (5)	±1 (5)	±1 (5)
Среднеквадратическое значение фазного напряжения переменного тока, %	±0,5 (5)	±0,5 (5)	±1 (5)
Среднеквадратическое значение силы переменного тока, %	±1 (5)	±1 (5)	±1 (5)
Коэффициент мощности, %	±0,4 (5)	±1(5)	±2(5)
Примечание - погрешности измерения нормируются для значений входных сигналов указанных в таблице 5

Метрологические и основные технические характеристики счетчиков указаны в таблицах 5 - 6.

Таблица 5 -

Наименование характеристики	Значение
Номинальное фазное напряжение Uhom, В	57,7; 220; 230
Базовый (1б) или номинальный (Ihom) ток, А	1; 5; 10
Максимальный ток 1макс, А	10; 50; 60; 80; 100
Диапазон входных сигналов при измерении энергии: - сила тока - напряжение - напряжение, для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-xMxx-D» - напряжение, для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-xBxx-D» - коэффициент мощности	от 0,051б (0,01Ihom или 0,02Ihom) до 1макс (от 0,75 до 1,2) Uhom (от 0,55 до 1,3) Uhom (от 0,55 до 1,3) Uhom от 0,8 (емкостная) до 1,0 от 1,0 до 0,5 (индуктивная)
Рабочий диапазон изменения частоты измерительной сети счетчика, Гц	50 ± 7,5
Пределы основной абсолютной погрешности часов за интервал времени 1 сут, c	±0,5

Наименование характеристики	Значение
Пределы основной абсолютной погрешности часов за интервал времени 1 сут при отключенном питании счетчика, с	±1
Пределы дополнительной погрешности часов счетчика за интервал времени 1 сут, на каждый градус Цельсия, с	+0,15 (но суммарно не более, чем 4 с в диапазоне рабочих температур)
Диапазон измерений среднеквадратических значений фазного напряжения переменного тока, В: - для счетчиков с символом «M»	(от 0,75 до 1,2) Uhom
- для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-xMxx-D»	(от 0,55 до 1,3) Uhom
- для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-xBxx-D»	(от 0,55 до 1,3) Uhom
- для счетчиков с символами «AxRx-xx-xx-xx-xx-xx-xx-Px-xMxxZ-D», подключённых к источнику резервного питания	(от 0,05 до 1,3) Uhom
- для счетчиков с символами «AxRx-xx-xx-xx-xx-xx-xx-Px-xBxxZ-D», подключённых к источнику резервного питания	(от 0,05 до 1,3) Uhom
Диапазон измерений среднеквадратических значений силы переменного тока, А	от Q,051^hom(6) до 1ма-кс
Диапазон измерений отрицательного отклонения фазного напряжения, % - для счетчиков с символом «M»	от 0 до 25
- для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-xMxx-D»	от 0 до 45
- для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-xBxx-D»	от 0 до 45
- для счетчиков с символами «AxRx-xx-xx-xx-xx-xx-xx-Px-xMxxZ-D», подключённых к источнику резервного питания	от 0 до 90
- для счетчиков с символами «AxRx-xx-xx-xx-xx-xx-xx-Px-xBxxZ-D», подключённых к источнику резервного питания	от 0 до 90
Диапазон измерений положительного отклонения фазного напряжения, % - для счетчиков с символом «M»	от 0 до 20
- для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-xMxx-D»	от 0 до 30
- для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-xBxx-D»	от 0 до 30
- для счетчиков с символами «AxRx-xx-xx-xx-xx-xx-xx-Px-xMxxZ-D», подключённых к источнику резервного питания	от 0 до 30
- для счетчиков с символами «AxRx-xx-xx-xx-xx-xx-xx-Px-xBxxZ-D», подключённых к источнику резервного питания	от 0 до 30
Диапазон измерений коэффициента мощности	от -1 до 1

Окончание таблицы 5

Наименование характеристики	Значение
Диапазон входных сигналов при измерении коэффициента мощности: - сила тока - напряжение, для счетчиков с символом «M» - напряжение, для счетчиков с символами «AxRx-xx-xx-xx-xx-xx-xx-Px-xMxx-D» - напряжение, для счетчиков с символами «AxRx-xx-xx-xx-xx-xx-xx-Px-xBxx-D»	от 0,051ном(б) до 1макс (от 0,75 до 1,2) Uhom (от 0,55 до 1,3) Uhom (от 0,55 до 1,3) Uhom
Диапазон входных сигналов при измерении мощности: - сила тока - напряжение, для счетчиков с символом «M» - напряжение, для счетчиков с символами «AxRx-xx-xx-xx-xx-xx-xx-Px-xMxx-D» - напряжение, для счетчиков с символами «AxRx-xx-xx-xx-xx-xx-xx-Px-xBxx-D» - коэффициент мощности	от 0,051ном(б) до 1макс (от 0,75 до 1,2) Uhom (от 0,55 до 1,3) Uhom (от 0,55 до 1,3) Uhom от 0,8 (емкостная) до 1,0 от 1,0 до 0,5 (индуктивная)

Таблица 6 - Технические характеристики

Наименование характеристики	Значение
Диапазон значений постоянной счетчика по активной электрической	от 800 до
энергии, имп/(кВт^ч)	10000
Диапазон значений постоянной счетчика по реактивной электрической	от 800 до
энергии, имп./(квар^ч)	10000
Количество десятичных знаков отсчетного устройства, не менее	8
Разрешающая способность счетного механизма отсчетного устройства, кВт^ч, не более:	0,01
Полная мощность, потребляемая каждой цепью тока при базовом (номинальном) токе, нормальной температуре и номинальной частоте, В^А, не более	0,3
Полная (активная) мощность, потребляемая каждой цепью напряжения при номинальном значении напряжения, нормальной температуре и номинальной частоте, В •А (Вт), не более	10 (2)
Длительность хранения информации при отключении питания, лет, не	35
менее
Срок службы батареи, лет, не менее	16
Число тарифов, не менее	4
Число временных зон, не менее	12
Глубина хранения значений электрической энергии на начало месяца,
мес, не менее:
- для счетчиков с символами «А1», «А0.5»	24
- для счетчиков с символами «A1R1», «A1R2», «A0.5R1», «A0.2R1», «A0.5R2», «A0.2R2», «A1R0.5», «A0.5R0.5», «A0.2R0.5»	36

Наименование характеристики	Значение
Глубина хранения значений электрической энергии на начало суток, сут,
не менее:
- для счетчиков с символами «A1», «A0.5»	93
- для счетчиков с символами «A1R1», «A1R2», «A0.5R1», «A0.2R1», «A0.5R2», «A0.2R2», «A1R0.5», «A0.5R0.5», «A0.2R0.5»	128
Глубина хранения значений электрической энергии на начало интервала 30 мин, сут, не менее: - для счетчиков с символами «A1», «A0.5»	93
- для счетчиков с символами «A1R1», «A1R2», «A0.5R1», «A0.2R1», «A0.5R2», «A0.2R2», «A1R0.5», «A0.5R0.5», «A0.2R0.5»	128
Глубина хранения значений электрической энергии, потребленной за интервал 30 мин, сут, не менее: - для счетчиков с символами «A1», «A0.5»	93
- для счетчиков с символами «A1R1», «A1R2», «A0.5R1», «A0.2R1», «A0.5R2», «A0.2R2», «A1R0.5», «A0.5R0.5», «A0.2R0.5»	128
Интервал усреднения мощности для фиксации профиля нагрузки, мин1)	30
Глубина хранения профиля нагрузки при интервале усреднения 30 мин, сут2), не менее:
- для счетчиков с символами «А1», «A0.5»	93
- для счетчиков с символами «A1R1», «A1R2», «A0.5R1», «A0.2R1», «A0.5R2», «A0.2R2», «A1R0.5», «A0.5R0.5», «A0.2R0.5»	128
Количество записей в журнале событий, не менее: - для счетчиков с символами «A1», «A0.5»	384
- для счетчиков с символами «A1R1», «A1R2», «A0.5R1», «A0.2R1», «A0.5R2», «A0.2R2», «A1R0.5», «A0.5R0.5», «A0.2R0.5»	1000
Количество оптических испытательных выходов с параметрами по ГОСТ 31818.11-2012, не менее	1
Скорость обмена информацией по интерфейсам, бит/с, не менее	9600
Габаритные размеры (длина^ширина^высота), мм, не более Тип корпуса: - W31	246x169x57
- W32	291x171x88
- W33	266x171x79
- W37	230х170х75
- D31	131x91x70
- D33	106x126x72
- D34	190x91x70
- D35	115x144x62
- D37	160x144x71
- SP31	236x190x106
- SP37	235х186х78

Окончание таблицы 6

Наименование характеристики	Значение
Условия эксплуатации: - температура окружающей среды, °С - температура окружающей среды, °С, для счетчиков с символом «F» - температура окружающей среды, °С, для счетчиков с символом «F2» - относительная влажность, % - атмосферное давление, кПа	от -40 до +70 от -45 до +85 от -50 до +85 от 30 до 98 от 70 до 106,7
Масса, кг, не более	2,5
Срок службы счетчика, лет, не менее	35
Средняя наработка на отказ, ч, не менее	350000
1) По требованию заказчика возможна реализация настраиваемого интервала усреднения мощности из ряда: 1, 2, 3, 4, 5, 6, 10, 12, 15, 20, 30, 60 мин. 2) Минимальная глубина хранения профиля нагрузки при других значениях интервала усреднения может быть рассчитана по формуле Dmuh = (lTeK'D30)/30, где 1тек - текущий интервал усреднения мощности, минут; D30 - глубина хранения профиля нагрузки при интервале усреднения 30 мин, сут.

Знак утверждения типа

наносится на панель счетчика офсетной печатью (или другим способом, не ухудшающим качества), на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Комплект поставки приведен в таблице 7.

Таблица 7 - Комплектность средства измерений

Наименование	Обозначение	Количество	Примечание
Счетчик электрической энергии трехфазный многофункциональный	«МИРТЕК 232 РУ»	1 шт.	Исполнение соответствует заказу
Пломба свинцовая	-	1 - 3 шт.	В зависимости от типа корпуса
Леска пломбировочная	-	1 - 3 шт.	В зависимости от типа корпуса
Руководство по эксплуатации	МИРТ.411152.067РЭ	1 шт.	В электронном виде
Формуляр	МИ:РТ.411152.067ФО	1 шт.	В бумажном виде
Дистанционное индикаторное устройство	-	1 шт.	Поставляется только со счетчиками в корпусных исполнениях для установки на опору ЛЭП, по согласованию с заказчиком может быть исключено из комплекта поставки

Окончание таблицы 7

Наименование	Обозначение	Количество	Примечание
Кронштейн для крепления на опоре ЛЭП	-	1 шт.	Поставляется только со счетчиками в корпусных исполнениях для установки на опору ЛЭП
Упаковка	-	1 шт.	Потребительская тара
Технологическое программное обеспечение	-	1 шт.	В электронном виде по отдельному заказу
Примечание - Последние версии технологического программного обеспечения и документации размещены на официальном сайте mirtekgroup.com и свободно доступны для загрузки.

Сведения о методиках (методах) измерений

приведены в разделе 3 «Подготовка и порядок работы» руководства по эксплуатации МИРТ.411152.067РЭ.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии;

ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2;

ГОСТ 31819.22-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S;

ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии;

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

Приказ Федерального агентства по техническому регулированию и метрологии от 23 июля 2021 г. № 1436 «Об утверждении государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»;

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

МИРТ.411152.067ТУ    Счетчики электрической энергии трехфазные

многофункциональные «МИРТЕК-232-РУ». Технические условия.

Изготовители

Общество с ограниченной ответственностью «МИРТЕК» (ООО «МИРТЕК») ИНН 2537127005

Адрес: 690074, Приморский край, г. Владивосток, ул. Снеговая, д. 42Д

Телефон: +7 (423) 246-44-04

E-mail: info@mirtekgroup.ru

Веб-сайт: mirtekgroup.com

Общество с ограниченной ответственностью «МИРТЕК» (ООО «МИРТЕК») ИНН 6154125635

Адрес: 347927, Ростовская обл., г. Таганрог, Поляковское ш., д. 15-к Телефон/факс: +7 (8634) 34-33-33

E-mail: info@mirtekgroup.ru

Веб-сайт: mirtekgroup.com

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Телефон: +7 (495) 544-00-00

Факс: +7 (495) 546-45-01

E-mail: info@rostest.ru

Веб-сайт: www.rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310639.

---
