МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

14 октября 2024 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений об изготовителях (правообладателях) утвержденных типов средств измерений согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания  типов  средств измерений,

прилагаемые к настоящему приказу.

• 3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель руководителя

  Е.Р. Лазаренко

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

Сертификат: 525EEF525B83502D7A69D9FC03064C2A

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 06.03.2024 до 30.05.2025

\______________

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «___»   окга_^я__2024 г. № _^4_2

Сведения об утвержденных типах средств измерений, подлежащие изменению в части сведений об изготовителях (правообладателях)

Адрес: 400074, г. Волгоград, ул.

Козловская, д. 71,

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «14» октября 2024 г. № 2432

Регистрационный № 77209-20

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплекты измерительные К505

Комплекты измерительные К505 (далее - комплекты) предназначены для измерений напряжения и силы переменного тока промышленной частоты и активной мощности в однофазных и трёхфазных трёхпроводных и четырёхпроводных цепях переменного тока промышленной частоты при равномерной и неравномерной нагрузках фаз.

Комплекты состоят из единого блока, выполненного в металлическом корпусе с крышкой. С внешней стороны к крышке прикреплена сумка с принадлежностями и документацией. Комплекты представляют собой переносной прибор.

На передней панели комплекта расположены органы коммутации, управления и индикации.

Комплекты позволяют измерять силу тока по фазам непосредственно, с помощью измерительных трансформаторов с номинальным вторичным током 5 А или с помощью клещей - преобразователей тока с коэффициентом преобразования 10 мВ/А или 1 мВ/А.

Измерение напряжения и силы тока осуществляется с помощью многоканального АЦП, подключенного через делители напряжения и через трансформаторы тока, соответственно, к выводам всех трёх фаз комплекта. Мгновенные выборки напряжения и силы тока по всем фазам происходят одновременно. Измерение активной мощности производится путём суммирования произведений мгновенных значений напряжения и силы тока с учётом их алгебраических знаков. Измеренные значения напряжения, силы тока и активной мощности для всех трёх фаз отображается на жидкокристаллическом дисплее одновременно.

Рабочее положение комплекта - любое.

Общий вид средства измерений от несанкционированного доступа приведены на рисунке 1.

Место пломбировки

НАПРЯЖЕНИЕ

СИЛА ТОКА

МОЩНОСТЬ

Ё? 0000^0? Э000?0;000Ё 0J 0000S0J 0000S0J 0000 0! 0000 0! 0000100000 В Kit) Поли. 0J 0000КВТ

В

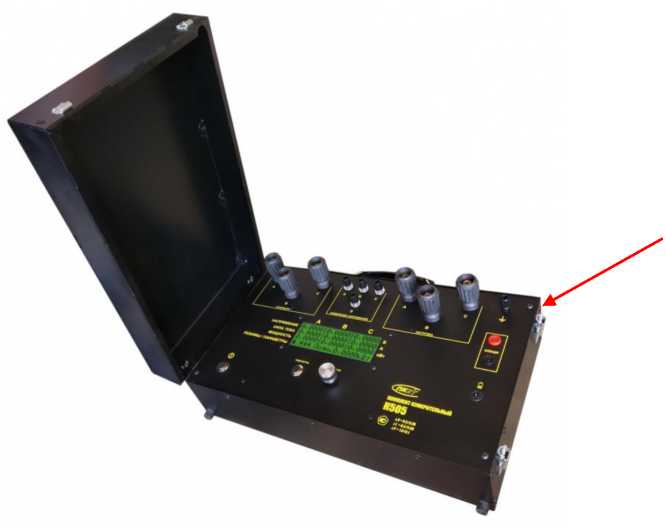

Рисунок 1 - Общий вид средства измерений и обозначение места пломбировки от несанкционированного доступа

программного обеспечения от непреднамеренных и

«высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Таблица 2 -

Таблица 3 - Основные технические характеристики

наносится на переднюю панель комплекта и титульный лист паспорта.

Таблица 4 - Комплектность

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ТУ 4221-004-22378101-2019. Комплекты измерительные К505. Технические условия.

Общество с ограниченной ответственностью «Приборостроительная компания «Высоковольтные технологии» (ООО «ПК «Высоковольтные технологии»)

ИНН 3444208246

Юридический адрес: 400120, Волгоградская обл., г.о. город-герой Волгоград, г. Волгоград, ул. им. милиционера Буханцева, д. 44/1

Телефон: (8442)52-52-08

Общество с ограниченной ответственностью «Приборостроительная компания «Высоковольтные технологии» (ООО «ПК «Высоковольтные технологии»)

ИНН 3444208246

Юридический адрес: 400120, Волгоградская обл., г.о. город-герой Волгоград, г. Волгоград, ул. им. милиционера Буханцева, д. 44/1

Телефон: (8442)52-52-08

Web-сайт: www.pkvt-engineering.ru

E-mail: sbit@pkvt-engineering.ru

Федеральное государственное унитарное научно-исследовательский       институт

(ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46 Телефон: +7 (495) 437-55-77

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «14» октября 2024 г. № 2432

Регистрационный № 76940-19

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Аппараты испытания жидких диэлектриков АВИМ

Аппараты испытания жидких диэлектриков АВИМ (далее - аппараты) предназначены для измерений напряжения переменного тока промышленной частоты.

каждого пробоя, а также

ёмкость объёмом 300 мл. Перемешивание образца осуществляется с помощью магнитной мешалки, которая помещается на дно измерительной ёмкости. Зона высоковольтных электродов защищена крышкой со стеклянным окном и блокировочным контактом, исключающими попадание оператора под высокое напряжение. Боковые поверхности корпуса снабжены вентиляционными отверстиями. Для исключения изменений, возникающих в образце вследствие образования высоковольтной дуги при пробое, аппарат имеет отключения при пробое - не более 100 мкс.

Рабочее положение аппарата - горизонтальное.

Аппараты выпускаются в следующих модификациях АВИМ-65, АВИМ-90, АВИМ-90П, которые отличаются максимальным выходным переменного тока, а также так же наличием печатающего устройства (модификации с буквой «П»).

Аппараты предназначены для проведения испытаний на пробой жидких диэлектриков по ГОСТ 6581-75.

Общий вид средства измерений и обозначение места пломбировки от несанкционированного доступа приведены на рисунке 1.

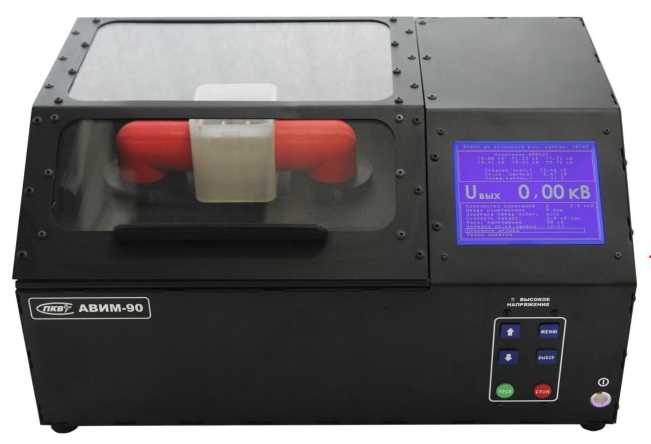

Рисунок 1 - Общий вид средства измерений и обозначение места пломбировки от несанкционированного доступа

программного обеспечения от непреднамеренных и

«высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 -

Таблица 3 - Основные технические

наносится на переднюю панель аппарата и титульный лист паспорта.

Таблица 4 - Комплектность средства измерений

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ Р 8.832-2013 ГСИ. Государственная поверочная схема для средств измерений электрического напряжения переменного тока промышленной частоты в диапазоне от 1 до 500 кВ;

ТУ 4221-007-22378101-2019 Аппараты испытания жидких диэлектриков АВИМ. Технические условия.

Общество с ограниченной ответственностью «Приборостроительная компания «Высоковольтные технологии» (ООО «ПК «Высоковольтные технологии»)

ИНН 3444208246

Юридический адрес: 400120, Волгоградская обл., г.о. город-герой Волгоград,

г. Волгоград, ул. им. милиционера Буханцева, д. 44/1

Телефон: (8442)52-52-08

Общество с ограниченной ответственностью «Приборостроительная компания «Высоковольтные технологии» (ООО «ПК «Высоковольтные технологии») ИНН 3444208246

Юридический адрес: 400120, Волгоградская обл., г.о. город-герой Волгоград,

г. Волгоград, ул. им. милиционера Буханцева, д. 44/1

Телефон: (8442)52-52-08

Web-сайт: www.pkvt-engineering.ru

E-mail: sbit@pkvt-engineering.ru

Федеральное государственное унитарное научно-исследовательский      институт

(ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46 Телефон: +7 (495) 437-55-77

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «14» октября 2024 г. № 2432

Регистрационный № 46383-11

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Источники фотонного излучения радионуклидные спектрометрические эталонные ОСГИ-3

Источники фотонного излучения радионуклидные закрытые спектрометрические эталонные ОСГИ-3 (далее источники ОСГИ-3) предназначены для использования в качестве эталонных мер активности радионуклидов фотонного излучения.

Источники ОСГИ-3 выпускаются в виде двух модификаций ОСГИ-3-1 и ОСГИ-3-2, отличающихся номинальными значениями активности радионуклидов в источниках. Каждая из модификаций источников может быть аттестована при выпуске из производства в качестве эталонной меры активности 1 или 2 разрядов по ГОСТ 8.033-96.

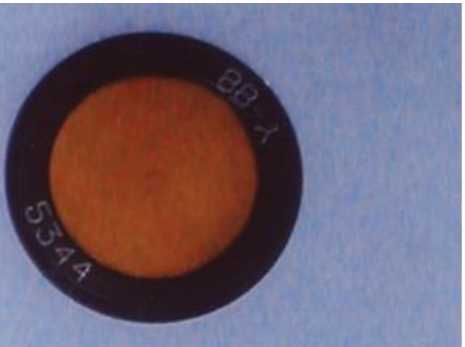

Каждый источник ОСГИ-3 представляет собой подложку в виде диска из двух слоев полиимидной пленки, между которыми в центре нанесено и загерметизировано радиоактивное вещество в виде соли радионуклида. Подложка зажата в кольцевой обойме из алюминиевых сплавов на одинаковом расстоянии от ее торцов.

Активная часть источника имеет диаметр не более 3 мм и очень малую толщину, что позволяет считать источник точечным без самопоглощения при реальных геометриях измерений фотонного излучения на спектрометрах и радиометрах.

Метрологические и технические характеристики

Основные метрологические и технические характеристики источников ОСГИ-3 приведены в таблице 1

Таблица 1

• Рабочие условия эксплуатации источников ОСГИ-3, определяемые степенями жесткости по ГОСТ 25926-90: -температура окружающей среды -относительная влажность

Х (не допускается)

- 1 (диапазон частот от 5 до 50 Гц с амплитудой ускорения от 5 до 50 м/с²).

внешний вид и герметичность после воздействия

- от минус 60 до 180 ^оС;

- от 25 кПа до 70 МПа;

- от 25 до 80 Гц с амплитудой 1,5 мм;

- ускорение 50 м/с² длительностью до 5мс.

Герметизирующие слои полимерного материала источников ОСГИ-3 являются стойкими к воздействию следующих химических реагентов:

- концентрированных минеральных и органических кислот (кроме серной) и минеральных щелочей при воздействии их в течение 1 мин;

- разбавленных минеральных и органических кислот и щелочей при воздействии их в течение 15 мин;

- жидких предельных углеводородов, бензола и толуола при воздействии их в течение 30 мин;

- первичных предельных спиртов (метилового, этилового и т. д.) и ацетона при воздействии их в течение 1ч.

наносится на титульном листе паспорта на источник ОСГИ-3 методом компьютерной графики.

В комплект поставки источников ОСГИ-3 входят изделия и эксплуатационная документация, приведенные в таблице 2.

Таблица 2

таблицы 2

Поставка источников ОСГИ-3-1 или ОСГИ-3-2 определяется картой заказа.

Поставка источников -1р или -2р - рабочего эталона активности 1-го разряда или 2-го разряда определяется картой заказа.

По желанию заказчика возможна поставка источников в виде комплектов ОСГИ-3-1 или ОСГИ-3-2. Состав комплекта определяется картой заказа.

Паспорт ПС 7018-001-07625447-10 «Источник фотонного излучения закрытый спектрометрический эталонный с радионуклидом Х ОСГИ-3-1(2)».

ГОСТ 23649-79 «Источники ионизирующего излучения радионуклидные закрытые. Маркировка, упаковка, транспортирование и хранение»;

ГОСТ 25926-90 «Источники ионизирующего излучения радионуклидные закрытые. Классы прочности и методы испытаний. Нормы степеней жесткости при климатических и механических воздействиях»;

ГОСТ Р 51919-2002 «Источники ионизирующего излучения радионуклидные закрытые. Методы испытания на утечку»;

ГОСТ 8.033-96 «ГСИ. Государственная поверочная схема для средств измерений активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников».

Акционерное общество «Радиевый институт   имени   В.Г.Хлопина»

(АО «Радиевый институт им. В.Г.Хлопина»)

ИНН 7802846922

Юридический адрес: 194021, г. Санкт-Петербург, 2-й Муринский пр-кт, д. 28

Телефон: +7 (812) 346-90-29

Е-mail: radium@khlopin.ru, office@khlopin.ru

Акционерное общество «Радиевый институт   имени   В.Г.Хлопина»

(АО «Радиевый институт им. В.Г.Хлопина»)

ИНН 7802846922

Адрес: 194021, г. Санкт-Петербург, 2-й Муринский пр-кт, д. 28

Телефон: +7 (812) 346-90-29

Е-mail: radium@khlopin.ru, office@khlopin.ru

Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Тел. (812) 251-76-01; Факс (812) 713-01-14

Е-mail: info@vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № 30001-10.
