МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

Москва

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от « яя »    <^в_^(>ря__2024 г. № 2_41

Сведения

об утвержденных типах средств измерений, подлежащие изменению в части срока действия утвержденного типа средства измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «15» октября 2024 г. № 2441

Регистрационный № 56133-14

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Аппаратура мониторинга условий навигации (АМУН), индекс 14Ц892

Аппаратура мониторинга условий (далее - аппаратура) предназначена для измерения сигналам навигационных космических аппаратов формирования корректирующей информации.

параллельном приеме и обработке 120 измерительными каналами сигналов НКА систем ГЛОНАСС и GPS. Аппаратура обеспечивает формирование измерительной информации по сигналам с открытым и санкционированным доступом системы ГЛОНАСС в частотных диапазонах L1, L2, сигналам с открытым доступом системы GPS в частотном диапазоне L1.

Конструктивно аппаратура представляет собой моноблок, включающий высокоточный навигационный приемник ГЛОНАСС/GPS с анализатором спектра сигналов. На передней панели расположены кнопка включения (выключения) и светодиоды состояния и режимов работы. На задней панели расположены интерфейсные разъемы, разъемы для подключения антенны, разъемы для выдачи шкалы времени аппаратуры (секундных меток времени), синхронизированной со шкалой времени UTC(SU) или UTC(USNO).

Отображение параметров, характеризующих условия навигации, включая данные о помеховой обстановке, осуществляется с помощью программного обеспечения «Программа отображения навигационной обстановки ТДЦК.90778-01».

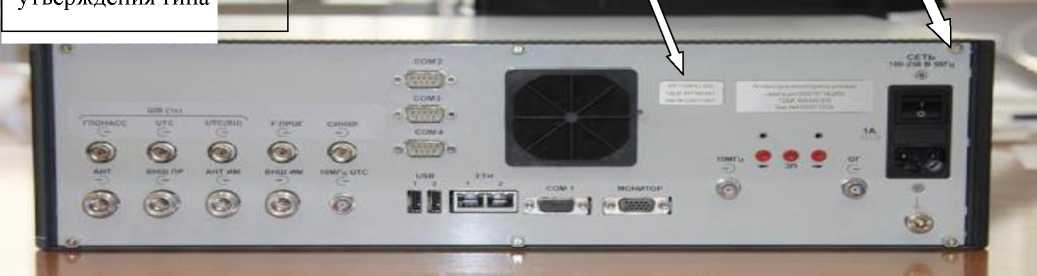

Внешний вид аппаратуры приведен на рисунках 1,2.

Заводской номер наносится на шильдик на заднюю панель аппаратуры методом гравировки. Формат нанесения заводского номера буквенно-цифровой.

Нанесение знака поверки на корпус аппаратуры не предусмотрено.

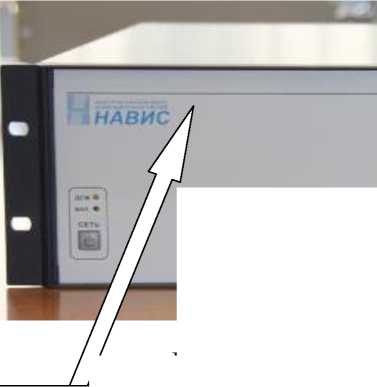

Рисунок 1 - Внешний вид аппаратурстОчереёСйЯНйй анель)

место нанесения знака

ЬЬ-иоки Г /’^НЫИ НА1±И^ /чиииммыи I l‘-•иtмнлк \ I jnjHAJ;«;.‘ti С                    СПГКТРЛ »

место пломбировки

заводского номера

ллт'тзАТЛмгттАкгтяа т'тятта

Программное обеспечение (ПО) «Программа отображения навигационной обстановки ТДЦК.90778-01» предназначено для отображения параметров, характеризующих условия навигации, включая данные о помеховой обстановке.

Метрологически значимая часть ПО и измеренные данные не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений.

Идентификационные данные (признаки) ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные (признаки) ПО

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А». Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа наносится в верхнем левом углу руководства по эксплуатации «Аппаратура мониторинга условий навигации 14Ц892. Руководство по эксплуатации. ТДЦК.464346.002 РЭ» типографским или компьютерным способом, на аппаратуру в виде наклейки.

Комплектность средства измерений

Таблица 4 - Комплект поставки аппаратуры

приведены в разделе 6 «Порядок работы» документа ТДЦК.464346.002 РЭ «Аппаратура мониторинга условий навигации 14Ц892. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Аппаратура мониторинга условий навигации 14Ц892. Технические ТДЦК.464346.002 ТУ.

Изготовитель

Закрытое акционерное общество «Конструкторское бюро навигационных (ЗАО «КБ НАВИС»)

Юридический адрес: 121170, г. Москва, ул. Кульнева, д.3, стр.1

Фактический адрес: 127411, г. Москва, Дмитровское ш., д. 157, стр. 5, 8

Почтовый адрес: 127411, г. Москва, а/я 11 Телефон/факс: +7 (495) 665-61-48/ 665-61-49

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Юридический адрес: 141570, Московская обл., Солнечногорский   р-н,

гп. Менделеево, Главный лабораторный корпус.

Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево

Телефон: (495) 526-63-63, факс: (495) 526-63-63

E-mail: office@vniiftri.ru

Уникальный номер записи в реестре аккредитованных лиц № 30002-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «15» октября 2024 г. № 2441

Регистрационный № 76896-19

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Регистраторы высокочастотных импульсов PD-Analyzer

Регистраторы высокочастотных импульсов PD-Analyzer (далее - регистраторы) предназначены для измерений амплитуды импульсного напряжения и напряжения радиочастотных помех, возникающих при частичных разрядах во время диагностирования изоляции электрооборудования.

Принцип действия регистраторов основан на измерении напряжения с помощью аналогово-цифрового преобразователя.

Конструктивно регистратор моноблока.

Регистраторы в зависимости независимых измерительных каналов полосы частот; аналого-цифрового программируемой логической интегральной схемы, выделяющей в частотном диапазоне частичные разряды от помех; процессора, анализирующего амплитуду напряжения частичных разрядов.

Входное сопротивление каждого ИК составляет 50 Ом. ИК имеют встроенную защиту от паразитных импульсных помех и фильтры, выделяющие сигналы, возникающие при частичных разрядах.

Каждый ИК позволяет проводить измерения амплитуды импульсного напряжения и напряжения радиочастотных импульсов.

Управление регистраторами осуществляется при помощи внешнего программного обеспечения (далее - ПО), устанавливаемого на персональный компьютер (далее - ПК).

К входам ИК подключаются различные первичные измерительные преобразователи (антенны, токосъёмники и другие устройства, поставляемые отдельно), с помощью которых регистрируются сигналы частичных разрядов. Измерения могут проводиться как автоматически с определенным периодом, так и вручную по команде оператора. Результаты, дата и время проведения измерений сохраняются в памяти регистраторов.

Регистраторы выпускаются в четырех модификациях, которые указаны в таблице 1.

Таблица 1 - Модификации регистратора

Переносной регистратор выполнен в алюминиевом корпусе и помещен в пластмассовый чемодан, предназначенный для защиты от внешних воздействий. Стационарный регистратор выполнен в стальном разъемном корпусе, предназначенном для защиты от внешних воздействий и для удобства монтажа на месте эксплуатации.

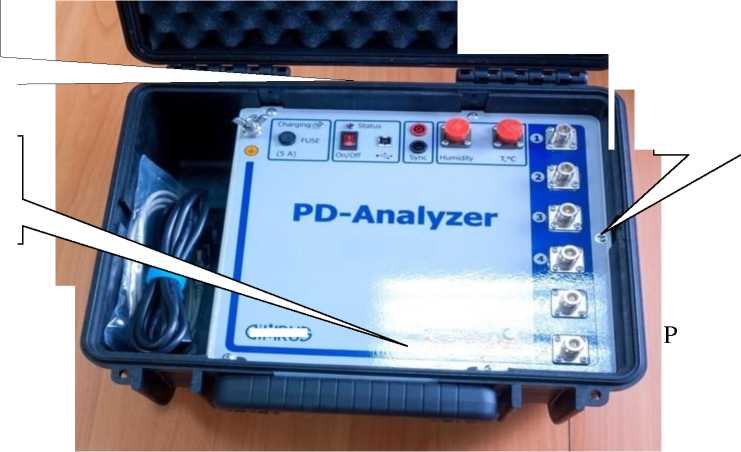

Общий вид регистраторов с указанием мест нанесения знака утверждения типа, заводского номера и пломбировки от несанкционированного доступа представлен на рисунках 1, 2 и 3.

Место нанесения заводского номера

Место нанесения знака утверждения типа

Место

пломбировки

Место нанесения знака утверждения типа

Место нанесения знака утверждения типа

Место нанесения заводского номера

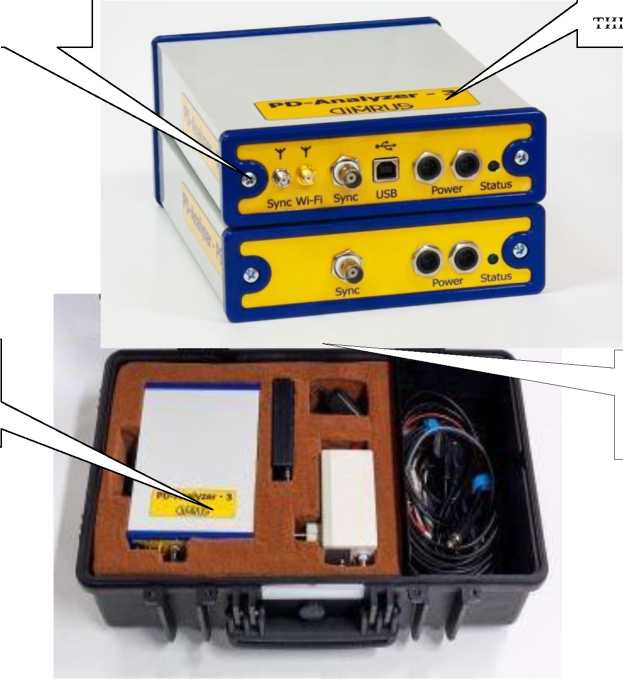

Рисунок 2 - Общий вид регистраторов модификации PD-Analyzer/3P

Заводской номер наносится на заднюю стенку кейса регистраторов в модификации PD-Analyzer/3P и PD-Analyzer/6P типографским способом в виде наклейки. Формат нанесения заводского номера цифровой.

Нанесение знака поверки на корпус регистраторов не предусмотрено.

пломбировки

Место нанесения знака утверждения типа

Status

Alarm

Место нанесения заводского номера

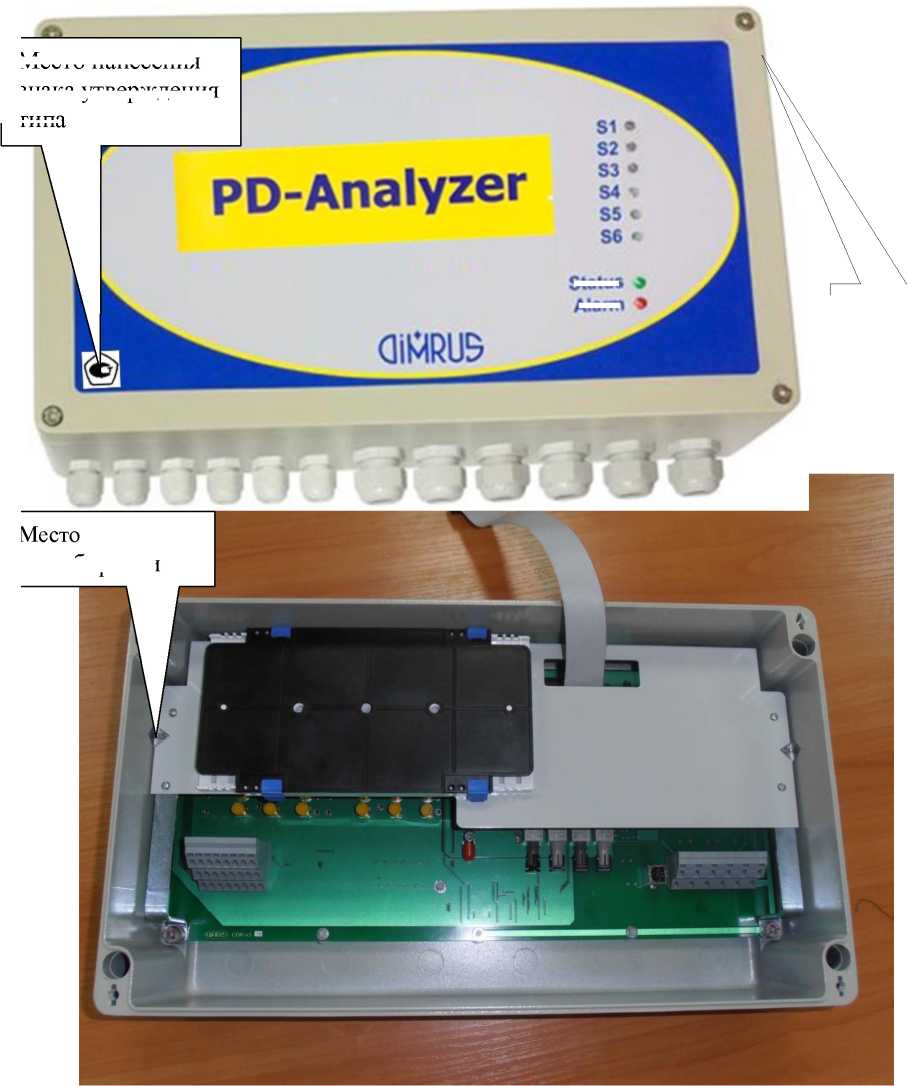

Рисунок 3 - Общий вид регистраторов модификаций PD-Analyzer/6S и PD-Analyzer/3S

Заводской номер наносится типографским способом в виде наклейки на боковую панель регистраторов в модификации PD-Analyzer/6S и PD-Analyzer/3S. Формат нанесения заводского номера цифровой.

Нанесение знака поверки на корпус регистраторов не предусмотрено.

Встроенное ПО представляет собой внутреннюю программу микропроцессора для обеспечения нормального функционирования регистраторов. Оно реализовано аппаратно и является метрологически значимым. Метрологические характеристики регистраторов нормированы с учетом влияния ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) регистраторов изготовителем и не может быть изменена пользователем.

Внешнее ПО устанавливается на ПК, предусматривает различные экранные формы отображения информации и предназначено для управления регистраторами, сбора информации с регистраторов, хранения и представления пользователю в удобном виде.

Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.

Таблица 2 - Идентификационные данные программного обеспечения

Таблица 3 - Метрологические характеристики

П Продолжение таблицы 3

Таблица 4 - Основные технические характеристики

наносится на лицевую панель регистраторов по технологии изготовителя и на титульный лист руководства по эксплуатации 4226-083-60715320-2018 РЭ типографским способом.

Таблица 5 - Комплектность регистраторов

приведены в разделе 2 «ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ» документа 4226-083-60715320-2018 РЭ «Регистратор высокочастотных импульсов PD-Analyzer. Руководство по эксплуатации».

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ТУ 4226-083-60715320-2018 Регистраторы высокочастотных импульсов PD-Analyzer. Технические условия.

Общество с ограниченной ответственностью «Димрус» (ООО «Димрус»)

ИНН 5902855878

Адрес места осуществления деятельности: 614500, Пермский край, м. р-н Пермский, сп. Савинское, д. Ванюки, въезд Шоссейный, д. 2, оф. 2215

Юридический адрес: 614500, Пермский край, м. р-н Пермский, сп. Савинское, д. Ванюки, въезд Шоссейный, д. 2, оф. 2215

Телефон: +7 (342) 212-23-18

Факс: +7 (342) 212-84-74

Web-сайт: dimrus.ru

E-mail: dimrus@dimrus.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево

Юридический адрес: 141570, Московская   обл.,   Солнечногорский   р-н,

рп. Менделеево, промзона ВНИИФТРИ

Телефон (факс): (495) 526-63-00

Web-сайт: www.vniiftri.ru

E-mail: office@vniiftri.ru

Уникальный номер записи в реестре аккредитованных лиц № 30002-13.
