МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

15 октября 2024 г.

Москва

О внесении изменений в сведения об утвержденном типе средства измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального  агентства

по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденном типе средства измерений в части сведений о месте осуществления деятельности изготовителя утвержденного типа средства измерений согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.

• 3. ФГБУ «ВНИИМС» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и  сведений,  утвержденным приказом Министерства промышленности

и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

< >

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

Сертификат: 525EEF525B83502D7A69D9FC03064C2A

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 06.03.2024 до 30.05.2025

\______________

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии

от «__ » ____________2024 г. № 2__1

Сведения

об утвержденном типе средства измерений, подлежащие изменению в части сведений о местах осуществления деятельности изготовителя

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «15» октября 2024 г. № 2451

Регистрационный № 39650-08

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Толщиномеры покрытий вихретоковые ВТ-201

Толщиномеры покрытий вихретоковые ВТ-201 (далее - толщиномеры) предназначены для измерений толщины нетокопроводящих покрытий (лаки, краски, эмаль и другие диэлектрики), нанесенных на токопроводящее немагнитное основание со значением удельной электропроводимости от 1 до 65 МСм/м.

Принцип действия толщиномеров основан на вихретоковом неразрушающем методе измерений. Электромагнитное поле преобразователя толщиномера возбуждает вихревые токи в контролируемом изделии, которые создают свое электромагнитное поле. В результате взаимодействия этих полей в преобразователе возникает электрический ток, величина которого зависит от толщины покрытия. Электрический ток представляет собой в первоначальном виде переменное напряжение частотой 4 МГц, а его обработка заключается в усилении, детектировании, аналого-цифровом преобразовании и линеаризации.

Перечисленные операции осуществляются с помощью микропроцессора, который далее обеспечивает преобразование обработанного сигнала в значение толщины покрытия, выраженное в микрометрах. Это значение отображается на жидкокристаллическом индикаторе толщиномера.

Толщиномеры состоят из электронного блока и преобразователя, соединенных кабелем.

Толщиномеры выпускаются в трех модификациях: ВТ-201-00, ВТ-201-01 и ВТ-201-02, которые отличаются друг от друга диапазоном измеряемых толщин покрытий и используемыми преобразователями.

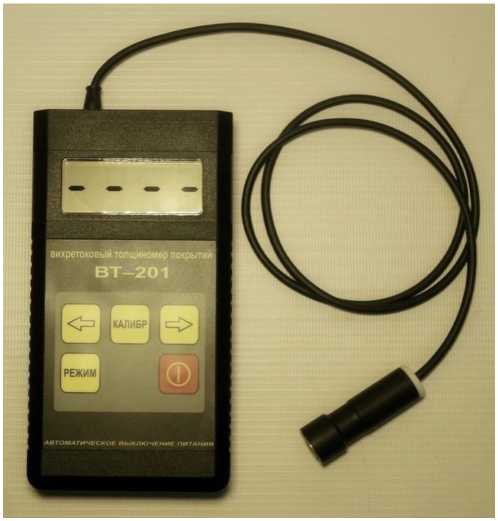

На рисунке 1 показан внешний вид толщиномеров покрытий вихретоковых ВТ-201.

Рисунок 1 - Внешний вид толщиномеров покрытий вихретоковых ВТ-201

Толщиномеры имеют в своем составе программное обеспечение (ПО), идентификационные данные которого приведены в таблице 1.

Таблица 1

Программное обеспечение встроено в аппаратное устройство средства измерений и осуществляет функции индикации и управления.

Метрологически значимая часть ПО прошита во внутренней долговременной памяти прибора и защищена кодом производителя. При работе с толщиномером пользователь не имеет возможности влиять на процесс расчета и не может изменять полученные в ходе измерений данные.

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

Сведения о методах измерений приведены в документе Руководство по эксплуатации Толщиномеры покрытий вихретоковые ВТ-201 РЭ 4276-001-52736667-02.

Р 50.2.2006-2001 «Государственная поверочная схема для средств измерений толщины покрытий в диапазоне от 1 до 20000 мкм», технические условия ТУ 4276-020-52736667-08.

Общество с ограниченной ответственностью «Контроль. Измерение. Диагностика.» (ООО «Контроль. Измерение. Диагностика.»)

Адрес места осуществления деятельности: 141407, Московская обл., г. Химки, ул. Лавочкина, д. 13, к. 1, помещ. 1

телефон: (495) 722-05-93, факс: (495) 545-36-97

E-mail: kid@defectoscop.ru

Web-сайт: www.defectoscop.ru

Федеральное государственное унитарное научно-исследовательский      институт

(ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46 Телефон: (495) 437-55-77, факс: (495) 437-56-66 E-mail: office@vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
