№2453 от 15.10.2024
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 612167
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (2)
Приказы по основной деятельности по агентству Вн. Приказ № 2453 от 15.10.2024
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
(Росстандарт)
15 октября 2024 г.
№ 2453
Москва
О внесении изменений в сведения об утвержденных типах средств измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
1. Внести изменения в сведения об утвержденных типах измерений в части изменения интервала между поверками приложению к настоящему приказу.
2. Распространить новое значение интервала между поверками выпускаемые средства измерений.
средств согласно
на вновь
3. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.
4. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
5. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель руководителя
< > Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.
Е.Р. Лазаренко
Сертификат: 525EEF525B83502D7A69D9FC03064C2A
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 06.03.2024 до 30.05.2025
\______________
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию и метрологии от «15 » окгя_^я____2024 г. №
Сведения
об утвержденных типах средств измерений, подлежащие изменению в части сведений об интервалах между поверками
|
№ п/п |
Наименование типа |
Обозначение типа |
Регистрационный номер в ФИФ |
Правообладатель |
Устанавливаемый интервал между поверками |
Заявитель |
Юридическое лицо, проводившее испытания |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
1. |
Термопреобразователи корабельные |
ТПК |
47069-11 |
5 лет |
Общество с ограниченной ответственностью «Валком» (ООО «Валком»), г. Санкт-Петербург |
ФГУП «ВНИИМ им. Д.И.Менделеева», г. Санкт-Петербург | |
|
2. |
Приборы для измерения и регулирования температуры многоканальные |
«Термодат» |
17602-15 |
5 лет |
Общество с ограниченной ответственностью «Научнопроизводственное предприятие «Системы контроля» (ООО НПП «Системы контроля»), г. Пермь |
ФГУП «ВНИИМ им. Д.И.Менделеева», г. Санкт-Петербург |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «15» октября 2024 г. № 2453
Лист № 1
Всего листов 6
Регистрационный № 17602-15
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Приборы для измерения и регулирования температуры многоканальные «Термодат»
Назначение средства измеренийПриборы для измерения и регулирования температуры многоканальные «Термодат» (далее - приборы) предназначены для измерений и преобразования выходных сигналов первичных измерительных преобразователей (термопреобразователей, датчиков с выходным унифицированным сигналом напряжения или силы постоянного тока) и отображения на цифровом дисплее текущего значения температуры, а также для превышения пороговых значений, для управления релейными выходами электрическими цепями в системах автоматического контроля, регулирования и управления технологическими процессами.
сигнализации и внешними
К настоящему типу относятся модификации с цифровым обозначением: Термодат-08, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21С, 22, 25, 29, 30, 35, 37, 38, 39, 40, 46, 47, 128.
Принцип действия приборов основан на преобразовании сигнала от первичных преобразователей температуры. Сигнал от термопреобразователей сопротивления (ТС), термопар (ТП) и других датчиков с унифицированным выходом 0-20 мА или 0-10 В, линеаризуется, масштабируется, преобразуется в цифровой код и индицируется на встроенном дисплее в градусах Цельсия.
Приборы в зависимости от исполнения могут иметь релейные, транзисторные, симисторные, аналоговые выходы (0 - 20) мА или (4 - 20) мА, (0 - 100) мВ, независимую уставку и гистерезис для обеспечения высокоточного управления локальными или удаленными нагрузками в полном диапазоне измерений. Работой прибора управляет микропроцессор. Программирование и доступ к информации осуществляется с помощью мембранных кнопок, расположенных на лицевой панели корпуса прибора и/или сенсорного экрана дисплея.
Конструктивно приборы выполнены в виде одного или нескольких блоков соединенных между собой цифровой связью. На лицевой панели расположены кнопки управления, светодиодная индикация и дисплей, где отображаются значение измеряемой температуры и параметры, устанавливаемые пользователем: заданное значение температуры, уровень выходной мощности, коэффициенты законов регулирования, режимы работы выходов и т.д. На задней поверхности корпуса установлены клеммы подключения первичных преобразователей, напряжения питания, управляющих выходов, клеммы интерфейса.
Модификации различаются габаритными размерами, лицевой панелью, объемом внутренней памяти и максимальным количеством измерительных и выходных каналов.
Маркировка приборов выполнена фотохимическим способом на передней панели и на стойких к истиранию наклейках, либо лазерной гравировкой, на боковой и задней панелях корпуса и содержит: на передней панели - условное обозначение «ТЕРМОДАТ» и обозначение индикации светодиодов и кнопок управления меню прибора, на боковой панели или задней панели - наименование и адрес изготовителя, наименование и тип прибора; знак утверждения типа, схему подключения, заводской номер в формате не менее 10 знаков (5 латинских букв и/или арабских цифр и 5 арабских цифр) по принятой нумерации предприятия-изготовителя (рисунок 2).
Нанесение знака поверки на прибор не предусмотрено.
Общий вид приборов представлен на рисунке 1. Изготовитель оставляет за собой право изменять конструкцию и внешний вид приборов без предварительного уведомления.
Пломбировка корпуса от несанкционированного доступа не предусмотрена.
Место нанесения заводского номера
Рисунок 1 - Общий вид приборов
Место нанесения заводского номера
Место нанесения знака утверждения типа
Рисунок 2 - Место нанесения знака утверждения типа и заводского номера
Программное обеспечениеПрибор функционирует под управлением встроенного программного обеспечения. Программное обеспечение осуществляет функции сбора, обработки, хранения и представления характеризующих тип средства измерений, внесенных в программное обеспечение.
измерительной информации, а также идентификацию
параметров,
Уровень защиты программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «средний» по Р 50.2.077-2014.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Таблица 1 -
обеспечения
данные
в
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Termodat m |
|
Номер версии (идентификационный номер) ПО |
1.01 |
|
Цифровой идентификатор ПО |
- |
Метрологические и технические характеристики
Таблица 2 -
|
Наименование характеристики |
Значение |
|
Диапазоны измерений входных сигналов в температурном эквиваленте1), °С |
от -270 до +2500 |
|
Диапазоны входных унифицированных сигналов силы постоянного тока, мА напряжения постоянного тока, В |
от 0 до 20 от 0 до 10 |
|
Пределы допускаемой приведенной погрешности в настроенном диапазоне измерений2) |
±(0,25%+1 ед. мл. разряда) |
| |
Таблица 3 - Диапазоны измерений первичных преобразователей
|
Элемент на входе |
Диапазоны измерений |
Разрешающая способность дисплея |
|
Типы первичных преобразователей | ||
|
1 |
2 |
3 |
|
Термопреобразователи сопротивления | ||
|
Pt (а=0,00385 °C-1) |
от -200 до +500 °C |
1°С или 0,1°С |
|
П (а=0,00391 °C-1) |
от -200 до +500 °C | |
|
М (а=0,00428 °C-1) |
от -180 до +200 °C | |
|
Си (W1oo=1,426O) |
от -50 до +200 °C | |
|
Ni (а=0,00617 °C-1) |
от -60 до +180 °C | |
|
Термоэлектрические преобразователи | ||
|
Тип ТХА (К) |
от -270 до +1372 °C |
1°С |
|
Тип ТНН (N) |
от -270 до +1300 °C | |
|
Тип ТЖК (J) |
от -210 до +1200 °C | |
|
Тип ТХК (L) |
от -200 до +800 °C | |
|
Тип ТМКн (T) |
от -270 до +400 °C | |
|
1 |
2 |
3 |
|
Тип ТПР (В) |
от +600 до +1820 °C |
1°С |
|
Тип ТПП 10 (S) |
от-50 до +1768 °C | |
|
Тип ТПП 13 (R) |
от-50 до +1768 °C | |
|
Тип ТВР А1 (А-1) |
от 0 до +2500 °C | |
|
Тип ТВР А2 (а-2) |
от 0 до 1800 °C | |
|
Тип ТВР А3 (а-з) |
от 0 до 1800 °C | |
|
Датчик с унифицированным выходным сигналом силы постоянного тока | ||
|
от 0 до 5 мА от 0 до 20 мА от 4 до 20 мА |
от 0 до 100 % настраиваемого диапазона измеряемой величины |
1 или 0,1 |
|
Датчик с унифицированным выходным сигналом напряжения постоянного тока | ||
|
от 0 до 1 В от 0 до 10 В |
от 0 до 100 % настраиваемого диапазона измеряемой величины |
1 или 0,1 |
Таблица 4 - Технические
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон установки R01) для термопреобразователей сопротивления, Ом |
от 10 до 150 |
|
Количество входных измерительных каналов |
от 1 до 36 |
|
Количество каналов управления |
от 1 до 36 |
|
Компенсация холодных спаев |
есть |
|
Напряжение питания2), В | |
|
переменным током |
110; 220 |
|
Частотой, Гц |
от 49 до 51 |
|
постоянным током |
12; 24 |
|
Потребляемая мощность, В^А, не более |
22 |
|
Интерфейс |
RS485 |
|
Объем внутренней памяти, ГБ |
до 16 |
|
Габаритные размеры, мм, не более ВхШхД |
220x340x100 |
|
Масса, кг, не более |
3,5 |
|
Нормальные условия измерений: - диапазон температуры окружающего воздуха, °С |
от +15 до +30 |
|
- диапазон относительной влажности окружающего воздуха, %, не более |
80 |
|
- диапазон атмосферного давления, кПа |
от 84 до 106 |
|
Условия эксплуатации2): Диапазон температуры окружающего воздуха, °С |
от +5 до +50 от -30 до +50 от -50 до +50 |
|
Диапазон относительной влажности окружающего |
от 0 до 80 (без конденсации) |
|
воздуха при температуре меньше +35 °С, % |
от 0 до 95 (без конденсации) |
|
1 |
2 |
|
Алгоритмы регулирования |
Двухпозиционное регулирование; трехпозиционное регулирование; адаптивное регулирование; ПИД регулирование |
|
Выходы |
Выход в виде реле; выход для управления тиристорами; выход для управления симисторами; аналоговый выход (напряжение от 0 до 100 мВ, ток от 0 до 5 мА или от 4 до 20 мА) |
| |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до метрологического отказа, ч, не менее |
48000 |
|
Срок службы, лет, не менее |
7 |
|
Гарантийный срок, лет |
5 |
наносится на титульный лист эксплуатационной документации типографским способом и на прибор в виде наклейки или лазерной маркировкой (рисунок 2).
Комплектность средства измеренийТаблица 6 - Комплектность прибора
|
Наименование |
Обозначение |
Количество |
|
Прибор для измерения и регулирования температуры многоканальный |
Термодат-ХХ |
1 шт. |
|
Руководство по эксплуатации на исполнение модификации «Термодат-ХХ» |
РЭ |
1 экз. |
|
Паспорт прибора |
ПС |
1 экз. |
|
ХХ - модификация прибора | ||
приведены в руководстве по эксплуатации на исполнение модификации «Термодат-ХХ», раздел «Основной режим работы».
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из и никеля. Общие технические требования и методы испытаний;
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические преобразования;
Технические условия ТУ4218-004-12023213-2013 «Приборы и регулирования температуры многоканальные «Термодат-ХХ».
характеристики
для измерения
Общество с ограниченной ответственностью «Научно-производственное предприятие «Системы контроля» (ООО НПП «Системы контроля»)
ИНН 5903022533
Адрес: 614031, г. Пермь, ул. Докучаева, д. 31А
Телефон/факс: +7 342 213 99 49
Е-mail: mail@termodat.ru
Web-сайт: www.termodat.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)
Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Web-сайт: www.vniim.ru
Е-mail: info@vniim.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314555.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «15» октября 2024 г. № 2453
Лист № 1
Всего листов 6
Регистрационный № 47069-11
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Термопреобразователи корабельные ТПК
Назначение средства измеренийТермопреобразователи корабельные ТПК (далее - термопреобразователи), предназначены для непрерывных измерений температуры жидких и газообразных сред и преобразования измеренных значений в аналоговый сигнал силы постоянного тока, цифровой сигнал или цифровой сигнал, совмещённый с полупроводниковым реле.
Описание средства измеренийПринцип действия термопреобразователей основан на измерении и преобразовании сигналов первичного преобразователя температуры в унифицированный выходной сигнал с линейно изменяющейся характеристикой «4-20 мА» постоянного тока, совмещенный с цифровым сигналом (протокол HART), или только в цифровой сигнал (протокол HART), для вывода результатов измерений на устройство сбора и отображения измерительной информации. Термопреобразователи ТПК с цифровым выходным сигналом могут оснащаться встроенным полупроводниковым реле.
Термопреобразователи конструктивно состоят из вторичного преобразователя (вторичный преобразователь со сменным зондом) или из первичного и вторичного преобразователей (вторичный преобразователь со встроенным зондом). Основной частью термопреобразователей корабельных ТПК является чувствительный элемент из платиновой проволоки или термопара, помещенный в защитную арматуру (зонд) из нержавеющей стали. Вторичные преобразователи представляют собой программируемый измерительный преобразователь, который подключается к выводам чувствительного элемента и размещен в головке термопреобразователя.
В качестве сменных зондов - первичных преобразователей температуры для подключения к вторичному преобразователю, имеющему градуировку по НСХ подключаемого зонда, используются термопреобразователи сопротивления платиновые Pt100, 100П, 50П по ГОСТ 6651-2009 или термопары типа R, S, B, J, T, E, K, N, А-1, А-2, А-3, L, M по ГОСТ Р 8.585-2001.
Исполнения термопреобразователей различаются метрологическими и техническими характеристиками.
Маркировка термопреобразователей выполнена фотохимическим способом на стойкой к истиранию наклейке или гравировальным способом и содержит: фирменный знак предприятия-изготовителя, обозначение исполнения - «Термопреобразователь корабельный ТПК», код полного условного обозначения с указанием класса точности (0,25; 0,5), знак утверждения типа, диапазон измерений температуры, тип выходного сигнала, заводской номер в формате не менее 8-ми символов (буква и 7 арабских цифр) по принятой нумерации предприятия - изготовителя, параметры питания, степень защиты корпуса; во взрывозащищенном исполнении - маркировку взрывозащиты и другие параметры.
Код заказа термопреобразователя в общем случае выглядит следующим образом:
ТПК -ХХ
1
-XXX
2
-±XXX -±XXX
3
-XX
5
-XXX
6
-X
7
-XXX
8
-ХХХ
9
-ХХ
10
1 - Тип корпуса
изделия (степень защиты от
и пыли IP65/66/67/68; значение нижнего предела
воды
3 -
ВО - взрывонепроницаемая оболочка); 2 - длина зонда;
диапазона измерений; 4 - значение верхнего предела диапазона измерений; 5 - тип выходного сигнала (4-20 мА, цифровой по протоколу HART, релейный); 6 - тип и размер присоединения (резьба, штуцер, фланец); 7 - исполнение по взрывозащите; 8 - длина кабеля, кабельный ввод или присоединение для кабельного ввода; 9 - наличие и длина дистанционной вставки; 10 -погрешность измерений (±0,25 %;±0,5 %).
Нанесение знака поверки на термопреобразователь не предусмотрено.

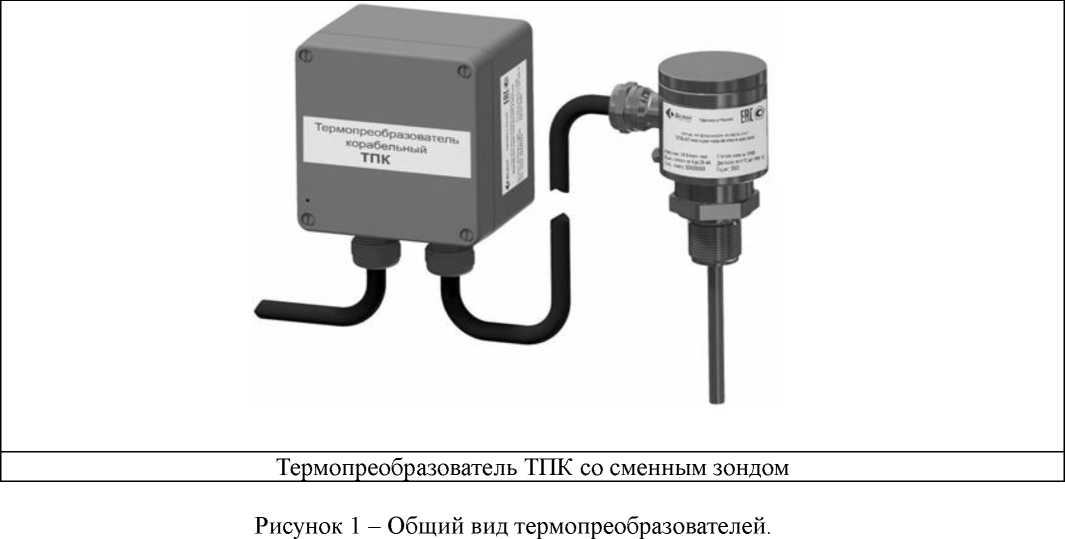

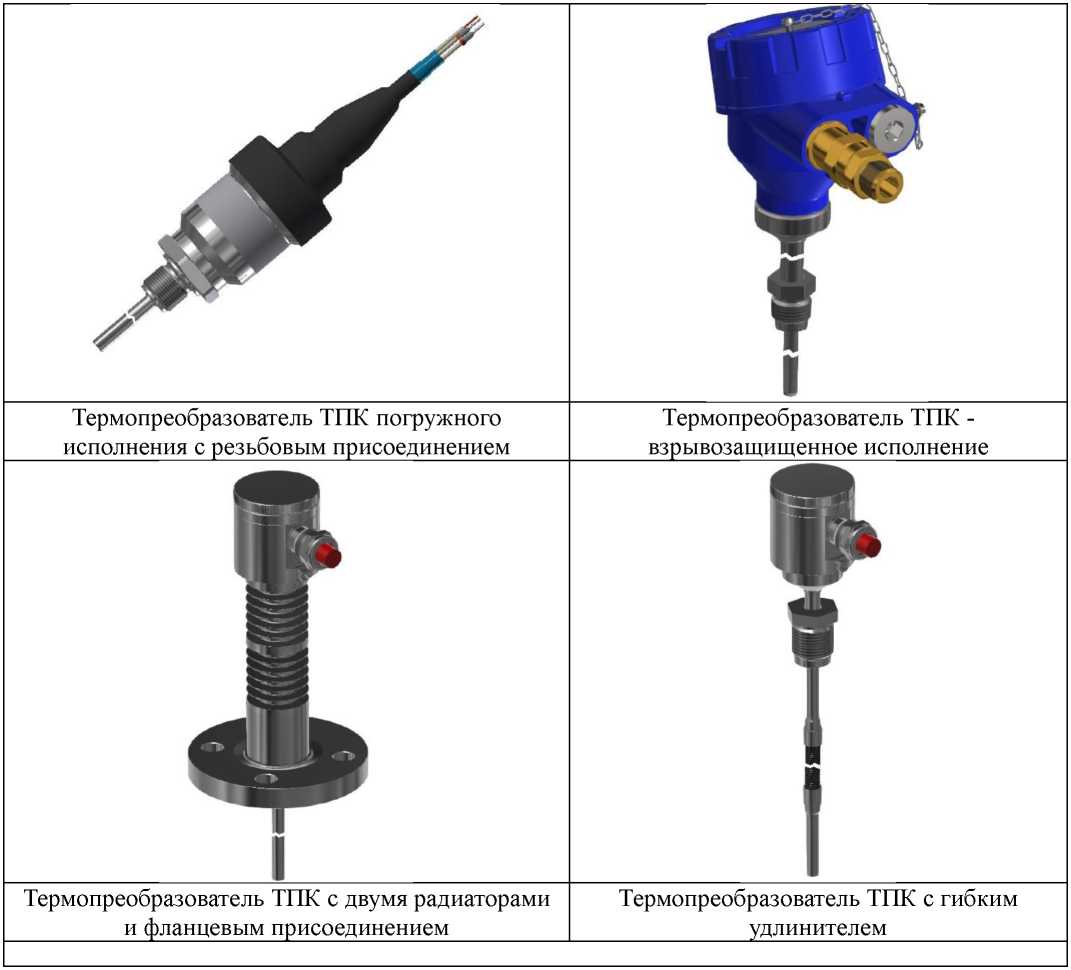

Общий вид термопреобразователей представлен на рисунке 1.
Пломбировка термопреобразователей от несанкционированного доступа осуществляется на месте эксплуатации.
BlLlKOM Сделано в России Efl[^
ТЕРМОПРЕОБРАЗОВАТЕЛЬ КОРАБЕЛЬНЫЙ
ТП К-67-150-+000 -+100-В -12Т-0-Р13-000-02Питание: 24 В пост, тока „
г- . -- . Степень защиты: IP67
Вых. сигнал: от 4 до 20 мА „ _____
Погрешность измерения: ±0,25 % «
Зав номер: ЗП002105 Год изг. 2023
Рисунок 2 - Общий вид наклейки на корпус термопреобразователя
Программное обеспечениеТермопреобразователи функционируют под управлением встроенного программного обеспечения (далее - ПО), которое является его неотъемлемой частью. Программное обеспечение осуществляет функции сбора, обработки и представления измерительной информации в виде выходного аналогового сигнала силы тока, пропорционального измеренной температуре, выходного цифрового сигнала по интерфейсу HART, а также осуществляет управление встроенным полупроводниковым реле при его наличии.
Конструкция термопреобразователей исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию.
Версия встроенного ПО доступна только на этапе производства.
Отображение результатов измерений температуры термопреобразователей с выходным цифровым сигналом осуществляется в автономном ПО «Валком-конфигуратор», установленном на компьютер. Автономное ПО «Валком-конфигуратор» доступно на сайте изготовителя: https://valcom.ru, в разделе «Документация и ПО».
Уровень защиты ПО от непреднамеренных и преднамеренных изменений согласно Р 50.2.077-2014 соответствует уровню: встроенного- высокий, автономного - средний.
Влияние программного обеспечения учтено при нормировании метрологических характеристик термопреобразователей.
Таблица 1 -
ПО.
данные
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Валком-конфигуратор |
|
Номер версии (идентификационный номер) |
1.1.Х.Х * |
|
Цифровой идентификатор ПО |
- |
|
* где х.х — метрологически незначимая часть ПО; «х» может принимать значения от 0 до 9. | |
Метрологические и технические характеристики
Таблица 2 -
зондом
й со
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры 1), °С |
от -196 до +600 |
|
Тип первичного преобразователя ТС, класс А, В в соответствии ГОСТ 6651-2009 ТП, класс 1, 2, 3 в соответствии ГОСТ Р 8.585-2001 |
Pt100, 100П, 50П R, S, B, J, T, E, K, N, А-1, А-2, А-3, M, L |
|
Пределы допускаемой основной погрешности, приведенной к диапазону измерений температуры (5Т ) 2), % при ширине диапазона (от Tmin до Tmax) менее 100 °С |
±0,25; ±0,5 ±[5Т^100/( Tmax - Tmin)] |
|
Пределы допускаемой дополнительной погрешности, приведенной к диапазону измерений температуры, вызванной изменением температуры окружающего воздуха от нормальных условий измерений, на каждые 10 °С, % |
±0,2 |
|
Нормальные условия измерений:
|
от +20 до +30 от 30 до 80 от 84 до 106,7 |
| |
Таблица 3 - Метрологические характеристики термопреобразователей со сменными первичными преобразователями (вторичные преобразователи)
|
Наименование характеристики |
Значение |
|
Диапазон преобразования сигналов первичных преобразователей в температурном эквиваленте1), °С |
от -196 до +1250 |
|
Тип первичного преобразователя ТС, класс А, В в соответствии ГОСТ 6651-2009 ТП, класс 1, 2, 3 в соответствии ГОСТ Р 8.585-2001 |
Pt100, 100П, 50П R, S, B, J, T, E, K, N, А-1, А-2, А-3, M, L |
|
Пределы допускаемой основной абсолютной погрешности (ЛТ ) в температурном эквиваленте2’, °С |
±(0,5+0,002^Т) |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной погрешности, приведенной к диапазону измерений температуры, вызванной изменением температуры окружающего воздуха от нормальных условий измерений, на каждые 10 °С, % |
±0,2 |
|
Нормальные условия измерений:
|
от +20 до +30 от 30 до 80 от 84 до 106,7 |
| |
Таблица 4 - Основные технические
|
Наименование характеристики |
Значение |
|
Напряжение питания от источника постоянного тока, В |
от 18,0 до 31,2 |
|
Потребляемая мощность, Вт, не более |
1,0 |
|
Габаритные размеры первичного термопреобразователя, мм, не более
|
от 50 до 30000 от 6 до 22 196x90x136 |
|
Габаритные размеры вторичного преобразователя (ДхШхВ), мм, не более |
105x124x81 |
|
Масса, кг, не более вторичного преобразователя |
до 22 2 |
|
Выходной сигнал
|
от 4 до 20 протокол HART |
|
Степень защиты от воды и пыли в зависимости от исполнения |
IP65; IP66; IP67; IP68 |
|
Маркировка взрывозащиты |
0Ex ia IIC T6 Ga X, 0Ex ia IIC T5 Ga X, 0Ex ia IIC T4 Ga X, 1Ex d IIC T6 Gb |
|
Условия эксплуатации:
|
от -60 до +85 до 100 от 84 до 106,7 |
|
1) В зависимости от исполнения термопреобразователя | |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до метрологического отказа, ч, не менее |
155000 |
|
Срок службы, лет, не менее |
25 |
|
Гарантийный срок, лет |
5 |
наносится типографским способом на титульный лист эксплуатационной документации и фотохимическим способом на наклейку, закрепленную на головке термопреобразователя (рисунок 2) или гравировальным способом на корпус.
Комплектность средства измерений
|
Таблица 6 - Комплектность термопреоб |
разователей | |
|
Наименование |
Обозначение |
Количество, шт. |
|
Термопреобразователь корабельный |
ТПК |
1 |
|
Руководство по эксплуатации |
АТЛМ.405211.004РЭ-2012 |
1 (на партию 10 шт.) |
|
Паспорт |
АТЛМ.405211.004ПС |
1 |
приведены в документе АТЛМ.405211.004РЭ-2012 «Термопреобразователи корабельные ТПК. Руководство по эксплуатации», раздел 2 «Использование по назначению».
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений температуры, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 (ч. 1, 2);
ГОСТ 30232-94 Термопреобразователи с унифицированным выходным сигналом. Общие технические требования;
ГОСТ 6651-2009 ГСИ Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования;
АТЛМ.405211.004ТУ Термопреобразователи корабельные ТПК Технические условия.
ИзготовительОбщество с ограниченной ответственностью «Валком» (ООО «Валком») ИНН 7825370005
Адрес: 196084, г. Санкт-Петербург, ул. Ломаная, д. 10
Телефон: (812) 320-98-33, факс: (812) 326-25-35
E-mail: info@valcom.ru
Web-сайт: www.valcom.ru
Испытательный центр Федеральное государственное унитарное предприятие научно-исследовательский институт метрологии имени (ФГУП «ВНИИМ им. Д.И.Менделеева») Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19 Телефон: (812) 251-76-01, факс: (812) 713-01-14
«Всероссийский
Д.И.Менделеева»
Е-mail: info@vniim.ru Web-сайт: www.vniim.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314555.
