МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

15 октября 2024 г.

Москва

О внесении изменений в сведения об утвержденном типе средства измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

  • 1. Внести изменения в сведения об утвержденном типе средства измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.

  • 2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.

  • 3. Распространить действие методики поверки средства измерений, установленной согласно приложению к настоящему   приказу,

на средства измерений, находящиеся в эксплуатации.

  • 4. ФГБУ «ВНИИМС» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

  • 5. Контроль за исполнением настоящего приказа оставляю за собой.

    Заместитель руководителя

< > Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

Е.Р. Лазаренко

Сертификат: 525EEF525B83502D7A69D9FC03064C2A

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 06.03.2024 до 30.05.2025

\______________




ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «__ » ___________2024 г. № 2___

Сведения об утвержденном типе средства измерений, подлежащие изменению в части конструктивных изменений, влияющих на метрологические характеристики средства измерений

№ п/п

Наименование типа

Обозначение типа

Заводской номер

Регистрационный номер в ФИФ

Правообладатель

Отменяемая методика поверки

Действие методики поверки сохраняется

Устанавливаемая методика поверки

Добавляемый изготовитель

Дата утверждения акта испытаний

Заявитель

Юридическое лицо, проводившее испытания

1

2

3

4

5

6

7

8

9

10

11

12

13

1.

Измерители электрической мощности

АКИП-2501

8050810117

87840002

65927-16

РТ-МП-3467-

551-2016

МП-ПР-24-

2024

30.08.

2024

Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ»), г.

Москва

АО «ПриСТ», г.

Москва

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «15» октября 2024 г. № 2452

Лист № 1

Всего листов 8

Регистрационный № 65927-16

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Измерители электрической мощности АКИП-2501

Назначение средства измерений

Измерители электрической мощности АКИП-2501 (далее - измерители) предназначены для измерения частоты напряжения и тока, напряжения и силы постоянного и переменного тока, коэффициента мощности, электрической мощности (активной, полной, реактивной), фазового сдвига, гармонических составляющих напряжения и силы тока.

Описание средства измерений

Принцип действия измерителей основан на преобразовании входных аналоговых сигналов тока и напряжения в цифровую форму, для дальнейшей обработки микропроцессорным устройством. Управление и контроль над режимами работы измерителей осуществляет встроенный микроконтроллер. Установка значений параметров и режимов измерения производится с помощью кнопок и регулятора на лицевой панели измерителей.

Измерители позволяют проводить измерения параметров электрических сигналов, используя прямое подключение к источнику напряжения и тока или подключение через трансформаторы напряжения и тока, учитывая коэффициент трансформации.

На передней панели измерителей расположены: кнопка включения, жидкокристаллический дисплей, кнопки выбора функций измерения и установки параметров, поворотный регулятор, разъем USB. На задней панели измерителей расположены: сетевой интерфейсы

разъем, измерительные потенциальные и токовые дистанционного управления.

Конструктивно измерители представляют электроизмерительные приборы с питанием от сети в настольном исполнении.

разъемы (клеммы),

собой компактные переменного тока,

переносные выполненные

Нанесение знака поверки на измерители не предусмотрено.

Серийный (заводской) номер, идентифицирующий каждый экземпляр измерителей, в виде цифрового обозначения, состоящего из арабских цифр, наносится на корпус методом печати на наклейке, размещаемой на обратной стороне корпуса.

Внешний вид измерителей представлен на рисунке 1. На рисунке 2 приведена схема пломбировки от несанкционированного доступа. Пломбировка наносится на один из крепежных винтов на задней панели измерителей.

Место нанесения заводского номера представлено на рисунке 2.

Приказ Росстандарта №2452 от 15.10.2024, https://oei-analitika.ru

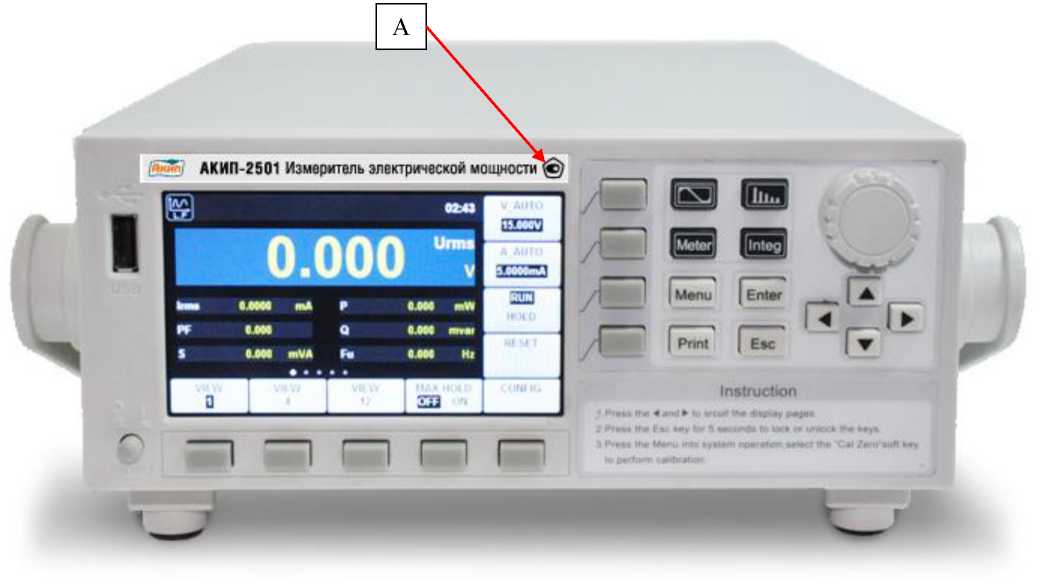

Рисунок 1 - Внешний вид измерителей и место нанесения знака утверждения типа (А)

Приказ Росстандарта №2452 от 15.10.2024, https://oei-analitika.ru

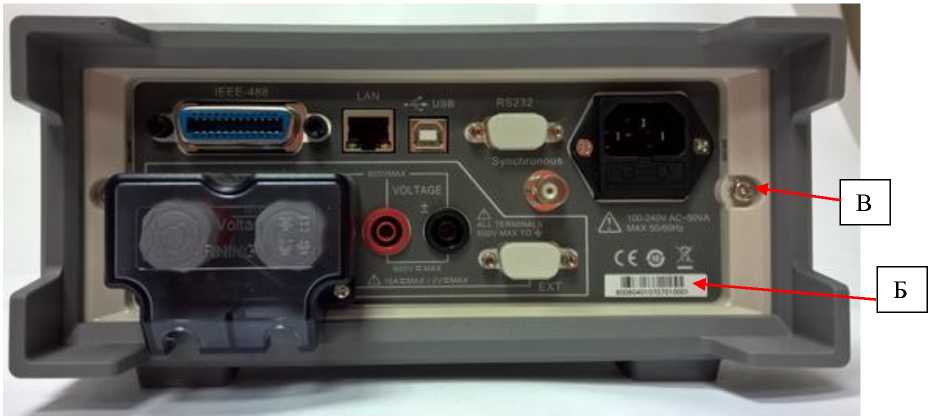

Рисунок 2 - Вид задней панели измерителей, место нанесения серийного номера (Б) и схема пломбировки от несанкционированного доступа (В)

Программное обеспечение

Программное обеспечение (ПО) измерителей записано в памяти внутреннего контроллера и служит для управления режимами работы, выбора встроенных измерительных и вспомогательных функций.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 -

обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Cpu Version

Номер версии (идентификационный номер ПО)

Не ниже 1.06

Цифровой идентификатор ПО

нет данных

Примечание - номер версии ПО определяется по первым трем цифрам

Метрологические и технические характеристики

Таблица 2 - Основные метрологические характеристики измерителей при измерении частоты

Наименование характеристики

Значение характеристики

Диапазон измерений частоты напряжения, Г ц

от 20 до 100000

Диапазон измерений частоты тока, Гц

от 20 до 10000

Пределы допускаемой абсолютной погрешности измерений частоты, Гц

±0,0006•Fизм

Примечание

Fизм - измеренное значение частоты, Гц

Таблица 3 - Основные метрологические характеристики измерителей при измерении

Наименование характеристики

Значение характеристики

Верхние пределы измерений напряжения ипр, В

15; 30; 60; 150; 300; 600

Максимальное входное напряжение:

  • - пиковое значение, В

  • - среднеквадратическое значение, В

1500

1000

Пределы допускаемой абсолютной погрешности измерений напряжения, В:

  • - постоянного тока

  • - переменного тока частотой от 20 Гц до 1 кГц

  • - переменного тока частотой свыше 1 до 10 кГц

  • - переменного тока частотой свыше 10 до 100 кГц

±(0,001-иизм+0,002-ик)

±(0,001-иизм+0,002-ик) ±(0,001+0,0007^^^иизм+0,005^ик) ±((0,005+0,0004^ (f-10))- иизм+0,005^ Ur)

Примечания

иизм - измеренное значение напряжения, В

Ur - значение верхнего предела измерений напряжения, В f - частота измеряемого напряжения, кГц

Таблица 4 - Основные метрологические характеристики измерителей при измерении силы тока

Наименование характеристики

Значение характеристики

Верхние пределы измерений силы тока 1пр:

  • - мА

  • - А

5; 10; 20;50; 100; 200

0,5; 1; 2; 5; 10; 20

Пределы допускаемой абсолютной погрешности измерений силы тока, А:

  • - постоянного тока

  • - переменного тока частотой от 20 Гц до 1 кГц

  • - переменного тока частотой свыше 1 до 10 кГц

±(0,001^1изм+0,002^1к)

±(0,001^1изм+0,002^1к)

±(0,001+0,0007^^^1изм+0,005^1к)

Примечания

1изм - измеренное значение тока, А 1к - конечное значение тока, А f - частота измеряемой силы тока, кГц

Таблица 5 - Основные метрологические характеристики измерителей при измерении коэффициента мощности (cosф)

Наименование характеристики

Значение характеристики

Диапазон измерений

от 0,001 до 1,000

Пределы допускаемой абсолютной погрешности измерений коэффициента мощности:

  • - при частоте напряжения и тока от 45 до 66 Гц

  • - при частоте напряжения и тока свыше 66 Гц до 10 кГц

±(0,002- cosф+|cosф-

-cos(ф+arcsin(0,2/100))|+0,001)

±(0,002- cosф+|cosф-

-cos(ф+ arcsin((0,2+0,2^ f)/100))|+0,002)

Примечания

f - частота напряжения и тока, кГц cosф - измеренное значение коэффициента мощности

Таблица 6 - Основные метрологические характеристики измерителей при измерении электрической мощности

Наименование характеристики

Значение характеристики

Диапазон измерений, Вт (В^А, вар)

от 0 до 12^103

Пределы допускаемой абсолютной погрешности измерений активной мощности, Вт:

  • - постоянного тока

  • - переменного тока при частоте сигнала от 20 Гц до 45 Гц

  • - переменного тока при частоте сигнала свыше 45 Гц до 66 Гц

  • - переменного тока при частоте сигнала свыше 66 Гц до 1 кГц

  • - переменного тока при частоте сигнала свыше 1 кГц до 10 кГц

±(0,001^Ризм+0,002^Рк)

±(0,003^Ризм+0,002^Рк)

±(0,001-Ризм+0,001-Рк)

±(0,002^Ризм+0,002^Рк)

±((0,001+0,00067^(f-1)) • Ризм+

+0,002^Рк)

Пределы допускаемой относительной погрешности измерений полной мощности, %

5= 5 I + 5 и

Пределы допускаемой относительной погрешности измерений реактивной мощности, %

5=5i+5u+

+(^1,0004 - cos2^ -

1 -cos^ф )^100)

Примечания

Ризм - измеренное значение мощности

Рк -значение верхнего предела измерения мощности, определяемого как Ur-Ir, Вт 1к - конечное значение тока, А

Ur - значение верхнего предела измерений напряжения, В

f - частота напряжения и тока, кГц

5 I - относительная погрешность измерений тока

5 и - относительная погрешность измерений напряжения

  • - относительная погрешность измерений тока

  • - относительная погрешность измерений напряжения

cosф - значение коэффициента мощности, измеренного по показаниям прибора

Таблица 7 - Основные метрологические характеристики измерителей при измерении фазового сдвига(ф)

Наименование характеристики

Значение характеристики

Диапазон измерений, . °

от -90 до +90

Пределы допускаемой абсолютной погрешности измерений фазового сдвига, .°:

- при частоте сигнала от 45 до 66 Гц

±((|ф-агссо8(со8ф/1,002)|+

+arcsin(0,2/100)+0,0174)^ 57,296)

- при частоте сигнала свыше 66 Гц до 10 кГц

±((|ф-arccos(cosф/1,002)|+ +arcsin((0,2+0,2 •f)/100))+ +0,0175)^57,296)

Примечания

ф = физм •п/180 - фазовый сдвиг, рад

физм - фазовый сдвиг, измеренный по показаниям прибора, f - частота напряжения и тока, кГ ц

О

Таблица 8 - Основные метрологические характеристики измерителей при измерении действующего значения n - ой гармонической составляющей напряжения и силы тока

Наименование характеристики

Значение характеристики

Диапазон частот основной гармоники, Г ц

от 20 до 1200

Диапазон частот гармонических составляющих, Гц

от 40 до 5000

Число гармонических составляющих:

- при частоте основной гармоники от 20 Гц до 75 Гц

50

- при частоте основной гармоники свыше 75 Гц до 150 Гц

32

- при частоте основной гармоники свыше 150 Гц до 300 Гц

16

- при частоте основной гармоники свыше 300 Гц до 600 Гц

8

- при частоте основной гармоники свыше 600 Гц до 1200 Гц

4

Пределы абсолютной погрешности измерений действующего значения n - ой гармонической составляющей напряжения, В, при частоте гармонической составляющей:

- от 40 Гц до 440 Гц включ.

±(0,0015^иизм.+0,0035^ик)

- св. 440 Гц до 1 кГц включ.

±(0,002^иизм.+0,0035^ик)

- св. 1 кГц до 2,5 кГц включ.

±(0,008^иизм.+0,0045^ик)

- св. 2,5 кГц до 5 кГц включ.

±(0,035^иизм.+0,0045^ик)

Пределы абсолютной погрешности измерений действующего значения n - ой гармонической составляющей силы тока, А, при частоте гармонической составляющей:

- от 40 Гц до 440 Гц включ.

±(0,0015^1изм.+0,0035^1к)

- св. 440 Гц до 1 кГц включ.

±(0,002^1изм.+0,0035^1к)

- св. 1 кГц до 2,5 кГц включ.

±(0,008^1изм.+0,0045^1к)

- св. 2,5 кГц до 5 кГц включ.

±(0,035^1изм.+0,0045^1к)

Примечания

иизм - измеренное значение n - ой гармонической напряжения, В

Ur - значение верхнего предела измерений напряжения, В 1изм - измеренное значение n - ой гармонической тока, А 1к - значение верхнего предела измерений силы тока, А

Таблица 9 - Масса, г

и

Наименование характеристики

Значение характеристики

Габаритные размеры (ширинахвысотахглубина), мм, не более

220x93x340

Масса, кг, не более

5

Параметры электрического питания: Напряжение питающей сети, В Частота питающей сети, Гц

от 110 до 240 50; 60

Потребляемая мощность, В^А

50

Нормальные условия измерений:

  • - температура окружающего воздуха, °С

  • - относительная влажность воздуха, %

  • - атмосферное давление, кПа

от 20 до 30

от 30 до 80 от 84 до 106,7

Рабочие условия эксплуатации:

  • - температура окружающего воздуха1), °С

  • - относительная влажность воздуха (при температуре 25 °С), %

  • - атмосферное давление, кПа

от +5 до +40

от 20 до 80

от 84 до 106,7

Знак утверждения типа

наносится на переднюю панель измерителя методом наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 10 - Комплектность средства измерений

Наименование

Обозначение

Количество шт./экз.

Измеритель электрической мощности

АКИП-2501

1

Сетевой кабель

1

Руководство по эксплуатации

1

Кабель USB

1

Измерительный кабель (зажимы под винт-банан)

1

Измерительный кабель с зажимами под винт

1

Сведения о методиках (методах) измерений

приведены в разделе «Использование измерительных функций» руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

Приказ Росстандарта от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10"1 до 2^109 Гц»;

Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного тока в диапазоне от 1^10-16 до 100 А»;

Приказ Росстандарта от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1^10-8 до 100 А в диапазоне частот от 1-10"1 до 1^106 Гц»;

Техническая документация изготовителя.

Изготовитель

«1ТЕСН ELECTRONIC Co.,Ltd», Китай

Адрес: Building 1, #108 Xishanqiao Nanlu,Nanjing City (210039) CHIN

Телефон: + 4006-025-0005 / + 025-52415268

Web-сайт: http://www.itechate.com

Испытательный центр

Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ)

Адрес: 111141, г. Москва, ул. Плеханова, д. 15А

Телефон: +7(495) 777-55-91

Факс: +7(495) 640-30-23

Web-сайт: http://www.prist.ru

E-mail: prist@prist.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314740.




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
