№2454 от 15.10.2024
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 612174
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (2)
Приказы по основной деятельности по агентству Вн. Приказ № 2454 от 15.10.2024
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
(Росстандарт)
15 октября 2024 г.
№ 2454
Москва
О внесении изменений в сведения об утвержденных типах средств измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
1. Внести изменения в сведения об утвержденных типах средств
измерений в части конструктивных изменений, не
на их метрологические характеристики, согласно приложению к приказу.
2. Утвердить измененные описания типов средств прилагаемые к настоящему приказу.
3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
4. Контроль за исполнением настоящего приказа оставляю за собой.
влияющих настоящему
измерений,
Заместитель руководителя
< > Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.
Е.Р. Лазаренко
Сертификат: 525EEF525B83502D7A69D9FC03064C2A
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 06.03.2024 до 30.05.2025
\______________
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию и метрологии от « 15 » окта_^51 2024 г. № _^^^54
Сведения об утвержденных типах средств измерений, подлежащие изменению в части конструктивных изменений, не влияющих на метрологические характеристики средства измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методик поверки сохраняется |
Устанавливаемая методика поверки |
Заявитель |
Юридическое лицо, выдавшее заключение |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
|
1. |
Контроллеры промышленные |
DevLink |
78510-20 |
ЖАЯК.420000.0 02 МП |
Общество с ограниченной ответственностью Научнопроизводственная фирма «КРУГ» (ООО НПФ «КРУГ»), г. Пенза |
ФБУ «Пензенский ЦСМ», г. Пенза | ||||
|
2. |

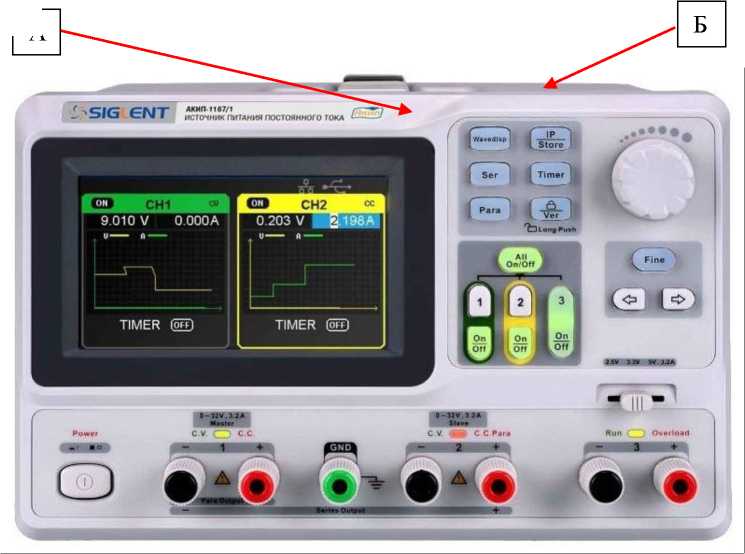

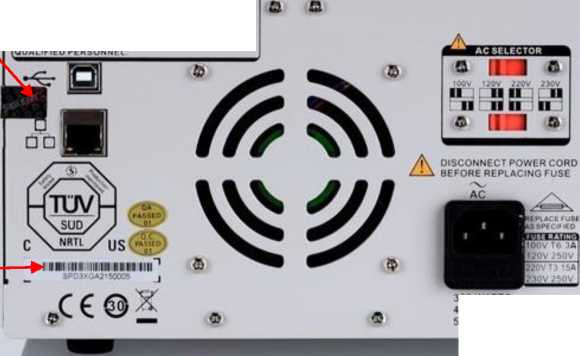

Источники питания постоянного тока |
АКИП-1167 |
90734-23 |
«SIGLENT TECHNOLOGIES CO., LTD», Китай |
МП-ПР-15-2023 |
Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ»), г. Москва |
АО «ПриСТ», г. Москва |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «15» октября 2024 г. № 2454
Лист № 1
Всего листов 10
Регистрационный № 78510-20
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Контроллеры промышленные DevLink
Назначение средства измерений Контроллеры промышленные предназначены для измерений силы и сопротивления, количества импульсов сопротивления в значения температуры, а также для воспроизведения силы и напряжения постоянного тока.
DevLink (далее - контроллеры DevLink) напряжения постоянного тока, электрического и времени, преобразования электрического
Конструктивно контроллеры DevLink представляют собой проектно-компонуемые изделия и состоят из модулей ввода-вывода и процессорных модулей.
Модули ввода реализованы на основе аналого-цифровых преобразователей, а модули вывода - на основе цифроаналоговых преобразователей.
Модули ввода передают информацию по цифровой линии связи в процессорный модуль, который осуществляет преобразование полученной информации в результат измерений (в единицах измеряемой величины).
В соответствии с алгоритмом пользователя, работающем в системе реального времени контроллера (далее - СРВК), или внешним сигналом управления с интерфейса пользователя верхнего уровня (персональный компьютер), поступающем по линии связи Ethernet или беспроводной линии связи GSM, процессорный модуль выдаёт управляющие сигналы на модули вывода унифицированных аналоговых или дискретных сигналов.
Контроллеры DevLink имеют несколько модификаций (таблица 1), отличающихся функциональными возможностями, составом и количеством измерительных каналов. Перечень возможных модулей, из которых строятся контроллеры DevLink, представлен в таблице 1.
Таблица 1 -
DevLink
|
Модули контроллеров DevLink |
Описание |
|
Модули ввода/вывода | |
|
Модули ввода/вывода DevLink-A10 |
Осуществляют непосредственное измерение аналоговых сигналов (электрического напряжения постоянного тока, силы постоянного тока, электрического сопротивления и температуры), фиксируют состояние дискретных сигналов, выдают дискретные и аналоговые управляющие воздействия на исполнительные механизмы |
таблицы 1
|
Модули контроллеров DevLink |
Описание |
|
Процессорные модули | |
|
Промышленный модем DevLink-B50 |
Осуществляет передачу измеренных сигналов от интеллектуальных устройств, в т. ч. от DevLink-A10, на верхний уровень |
|
Промышленный модем DevLink-B100 |
Осуществляет передачу измеренных сигналов от интеллектуальных устройств, в т. ч. от DevLink-A10, на верхний уровень с дополнительными возможностями обработки и преобразований получаемых и передаваемых данных |
|
Конвертор протоколов DevLink-D200 |
Осуществляет преобразование данных, получаемых от интеллектуальных устройств, в т. ч. от DevLink-A10, в единый унифицированный формат данных |
|
Конвертор протоколов DevLink-D300 |
Осуществляет преобразование и обработку данных, получаемых от интеллектуальных устройств, в т. ч. от DevLink-A10, в единый унифицированный формат данных |
|
Контроллер сбора данных DevLink-G500 |
Осуществляет сбор и передачу данных от интеллектуальных устройств, в т. ч. от DevLink-A10, в системах учета энергоресурсов и диспетчеризации, системах телемеханики и др. по проводным и беспроводным каналам связи |
|
Устройство сбора и передачи данных DevLink-FS600 |
Осуществляет сбор и передачу данных от интеллектуальных устройств, в т. ч. от DevLink-A10, в системах учета энергоресурсов и диспетчеризации и др. по проводным и беспроводным каналам связи |
|
Универсальный свободно программируемый промышленный контроллер DevLink- C1000 |
Осуществляет сбор и алгоритмическую обработку данных, а также выдачу управляющих сигналов на модули ввода/вывода DevLink- A10 и др. интеллектуальные устройства, осуществляет архивирование данных, протоколирование зафиксированных событий и др. |
Система обозначений модификаций процессорных модулей и программного обеспечения в соответствии с руководством по эксплуатации.
Система обозначений модификаций аппаратной платформы модулей ввода/вывода DevLink-A10 приведена на рисунке 1.
DevLink-A10.X - Xn (/Xn) /Х
X - Типы модулей
AI
DI
AO
DO
AIO
DIO
-
- аналоговый ввод
-
- дискретный ввод
-
- аналоговый вывод
-
- дискретный вывод
-
- комбинированный модуль
-
- дискретный ввод/вывод
X - прочие функции, например: D - наличие цифрового дисплея F1 - встроенный регулятор
и др.
I----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
Xn - Количество вводов или выводов, где n -тип сигнала
Xn - Количество выводов (необязательный)
Применяется при одновременном наличии каналов ввода и вывода), где n -тип сигнала
T - транзисторный R (А, А4) - релейный
S - симисторный Н - высоковольтные
n - Тип сигнала
TC - сигнал термоэлектрических преобразователей
UI - унифицированные сигналы напряжения и тока
RTD - сигнал термометров сопротивления
BD - двунаправленный дискретный ввод или вывод
и др
Примеры обозначений:
DevLink-A10. AI-3RTD/D - модуль ввода аналоговых сигналов с 3 каналами ввода (сигналы термометров сопротивлений), с наличием цифрового дисплея
DevLink-A10. DIO-8H/4RA - модуль дискретного ввода-вывода, с 8 каналами дискретного ввода (высоковольтные), с 4 каналами вывода (релейные)
DevLink-A10. AIO-1/F1 - модуль комбинированный ввода-вывода, с 1 каналом аналогового ввода, с 1 каналом аналогового вывода, с 4 каналами дискретного ввода, с 6 каналами дискретного вывода (транзисторный), со встроенным регулятором
DevLink-A10. AIO-4/4R/M0 - модуль комбинированный ввода-вывода с 4 каналами аналогового ввода,
с 4 каналами дискретного ввода, с 4 каналами дискретного вывода (релейные)
Рисунок 1 - Система обозначений модулей ввода/вывода DevLink А10
Общий вид контроллеров DevLink приведён на рисунке 2.

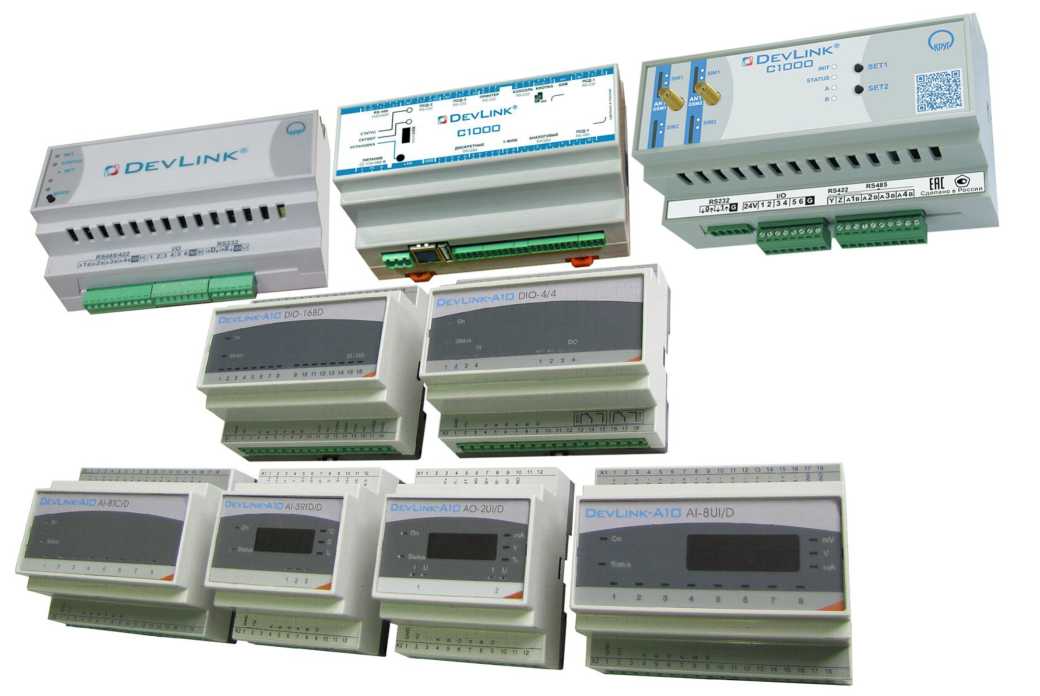

Рисунок 2 - Общий вид контроллеров DevLink
Для предотвращения несанкционированного доступа к контроллерам DevLink на его корпусе предусмотрен концевой выключатель. Принцип его действия состоит в том, что при вскрытии корпуса в протокол событий СРВК добавляется соответствующая запись.
Дополнительная защита может быть предусмотрена путем закрепления контроллеров DevLink на DIN-рейку в корпусе шкафа, который закрывается на ключ или пломбируется. Также в шкаф может ставиться датчик открытия дверцы, информация с которого записывается в протокол событий контроллера, внешний вид датчика открытия дверцы приведен на рисунке 3.

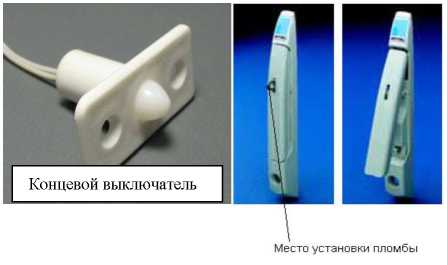

Рисунок 3 - Внешний вид датчика открытия дверцы
Программное обеспечениеПроцессорные модули контроллеров DevLink включают программное обеспечение -СРВК, которое в зависимости от модификаций может обеспечивать выполнение следующих функций:
-
- измерение и контроль технологических параметров;
-
- выполнение технологических программ пользователя;
-
- формирование и выдача данных оперативному персоналу;
-
- формирование выходных дискретных сигналов;
-
- самодиагностику;
-
- автоматический перезапуск;
-
- межконтроллерный обмен;
-
- коррекцию системного времени контроллера по внешней команде;
-
- обработку и сохранение переменных баз данных;
-
- ведение трендов;
-
- взаимодействие с модулями ввода и вывода;
-
- управление GPRS каналом связи;
-
- интеграцию со сторонними цифровыми устройствами и системами по цифровым интерфейсам.
Программное обеспечение (ПО) контроллеров DevLink является встроенным и состоит из:
-
- ПО DevLink Linux - метрологически значимой части ПО;
-
- ПО СРВК DevLink (метрологически незначимой части ПО), реализованного в виде файлов операционной системы Linux.
Идентификационные данные метрологически значимого ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные метрологически значимого ПО
|
Идентификационные данные ПО |
Значение |
|
Идентификационное наименование ПО |
DevLink Linux |
|
Номер версии (идентификационный номер ПО) |
8.2 |
|
Цифровой идентификатор ПО |
0xC973 |
|
Алгоритм подсчёта контрольной суммы |
MODBUS CRC16 |
Метрологические характеристики контроллеров DevLink нормированы с учётом влияния ПО.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Метрологические и технические характеристикиМетрологические характеристики приведены в таблицах 3-13. Технические характеристики приведены в таблице 14.
Таблица 3 - Метрологические характеристики каналов измерений напряжения постоянного тока
|
Диапазоны входных сигналов |
Пределы допускаемой основной приведенной погрешности измерений, % |
Нормирующее значение |
|
от 0 до 50 мВ |
±0,1 |
50 мВ |
|
от 0 до 150 мВ |
±0,1 |
150 мВ |
|
от 0 до 500 мВ |
±0,1 |
500 мВ |
|
от 0 до 1000 мВ |
±0,1 |
1000 мВ |
таблицы 3
|
Диапазоны входных сигналов |
Пределы допускаемой основной приведенной погрешности измерений, % |
Нормирующее значение |
|
от -150 до +150 мВ |
±0,1 |
300 мВ |
|
от -250 до +250 мВ |
±0,1 |
500 мВ |
|
от -500 до +500 мВ |
±0,1 |
1000 мВ |
|
от -1 до +1 В |
±0,1 |
2 В |
|
от -2 до +2 В |
±0,1 |
4 В |
|
от -5 до +5 В |
±0,1 |
10 В |
|
от -10 до +10 В |
±0,1 |
20 В |
|
от 0 до 1 В |
±0,1 |
1 В |
|
от 0 до 2 В |
±0,1 |
2 В |
|
от 0 до 5 В |
±0,1 |
5 В |
|
от 0 до 10 В |
±0,1 |
10 В |
Таблица 4 -
каналов
й силы постоянного тока
|
Диапазоны входных сигналов, мА |
Пределы допускаемой основной приведенной погрешности измерений, % |
Нормирующее значение, мА |
|
от -20 до +20 |
±0,1 |
40 |
|
от 0 до 20 |
±0,1 |
20 |
|
от 4 до 20 |
±0,1 |
16 |
Таблица 5
Метрологические характеристики каналов измерений электрического
|
Диапазоны входных сигналов, Ом |
Пределы допускаемой основной приведенной погрешности измерений, % |
Нормирующее значение, Ом |
|
от 0 до 100 |
±0,1 |
100 |
|
от 0 до 250 |
±0,1 |
250 |
|
от 0 до 500 |
±0,1 |
500 |
|
от 0 до 1000 |
±0,1 |
1000 |
|
от 0 до 2000 |
±0,1 |
2000 |
Таблица 6 - Метрологические характеристики измерительных каналов счета импульсов
|
Наименование характеристики |
Значение |
|
Диапазон счета количества импульсов, имп. |
от 0 до 65535 |
|
Пределы допускаемой абсолютной погрешности счёта импульсов, имп. |
±1 |
|
Максимальная частота входного сигнала, Гц |
1000 |
|
Напряжение входного сигнала, В |
от 5 до 15 |
Таблица 7 - Метрологические характеристики каналов воспроизведения силы постоянного тока
|
Диапазоны выходного сигнала, мА |
Пределы допускаемой основной приведенной погрешности измерений, % |
Нормирующее значение, мА |
|
от 0 до 20 |
±0,1 |
20 |
|
от 4 до 20 |
±0,1 |
16 |
Таблица 8 - Метрологические характеристики каналов воспроизведения напряжения постоянного тока
|
Диапазон выходного сигнала, В |
Пределы допускаемой основной приведенной погрешности измерений, % |
Нормирующее значение, В |
|
от 0 до 5 |
±0,1 |
5 |
|
от 0 до 10 |
±0,1 |
10 |
Таблица 9 - Метрологические характеристики каналов измерений температуры с помощью внешних термопар, нормируемые статические характеристики преобразования которых
|
регламентированы Г |
ОСТ Р 8.585-2001 | |
|
Обозначение типа термопары |
Диапазон измерений, °С |
Пределы допускаемой основной абсолютной погрешности измерений, °С |
|
К |
от -200 до +1300 |
±1 |
|
L |
от -200 до +800 |
±1 |
|
S |
от -50 до +1700 |
±2 |
|
R |
от -50 до +1700 |
±2 |
|
B |
от +300 до +1700 |
±2 |
|
A-1 |
от 0 до +2300 |
±3 |
|
J |
от -200 до +1200 |
±1 |
|
N |
от -200 до +1300 |
±1 |
Таблица 10 - Метрологические характеристики каналов измерений температуры с помощью внешних термометров сопротивлений, нормируемые статические характеристики которых регламентированы ГОСТ 6651-2009
|
Тип термометра сопротивления |
Обозначение типа термометра сопротивления |
Температурный коэффициент термометра сопротивления, а, °C’1 |
Диапазон измерений, °С |
Пределы допускаемой основной абсолютной погрешности измерений, °С |
|
Медный |
50М |
0,00428 |
от -180 до +200 |
±0,25 |
|
Медный |
100М |
0,00428 |
от -180 до +200 |
±0,25 |
|
Платиновый |
Pt 50 |
0,00385 |
от -200 до +850 |
±1 |
|
Платиновый |
Pt 100 |
0,00385 |
от -200 до +850 |
±1 |
таблицы 10
|
Тип термометра сопротивления |
Обозначение типа термометра сопротивлени я |
Температурный коэффициент термометра сопротивления, а, °С-1 |
Диапазон измерений, °С |
Пределы допускаемой основной абсолютной погрешности измерений, °С |
|
Платиновый |
Pt 500 |
0,00385 |
от -200 до +850 |
±1 |
|
Платиновый |
50П |
0,00391 |
от -200 до +850 |
±1 |
|
Платиновый |
100П |
0,00391 |
от -200 до +850 |
±1 |
|
Никелевый |
100Н |
0,00617 |
от -60 до +180 |
±0,3 |
|
Никелевый |
500Н |
0,00617 |
от -60 до +180 |
±0,3 |
Таблица 11 - Метрологические характеристики каналов измерений электрического
сопротивления, каналов измерений (воспроизведения) напряжения и силы постоянного тока с резервированием и/или барьерами искрозащиты
|
Пределы допускаемой погрешности | |
|
основной |
дополнительной |
|
1,1-00 |
0,5 пределов допускаемой основной погрешности измерений (воспроизведения) каналов с резервированием и/или барьерами искрозащиты |
|
Примечание. 00 - пределы допускаемой основной погрешности соответствующих каналов, регламентированных в таблицах 3-10. | |
Таблица 12 - Метрологические характеристики каналов измерений интервалов времени
|
Пределы допускаемой абсолютной среднесуточной погрешности хода часов (текущего времени) без внешней синхронизации (в автономном режиме), с | |
|
в нормальных условиях |
в условиях эксплуатации |
|
±2 |
±3 |
Таблица 13 - Дополнительные
|
Характеристика |
Значение |
|
Пределы допускаемой дополнительной погрешности измерений, вызванной изменением температуры окружающего воздуха от нормальной до любой температуры в пределах условий эксплуатации на каждые 10 оС |
0,25Л |
|
Пределы допускаемой дополнительной погрешности измерений температуры с помощью внешних термометров сопротивлений типов 50М и 100М, вызванной изменением температуры окружающего воздуха от нормальной до любой температуры в пределах условий эксплуатации на каждые 10 оС |
Л |
|
Примечание. Л - пределы допускаемой основной погрешности измерений | |
Таблица 14 - Технические
DevLink
|
Характеристика |
Значение |
|
Масса, кг, не более: - процессорного модуля |
0,5 |
|
- модуля ввода/вывода |
0,3 |
|
Габаритные размеры, мм, не более: - процессорного модуля* |
140x90x65 или 160x90x65 |
|
- модуля ввода/вывода DevLink-A10* |
70x90x58 |
|
- модуля ввода/вывода DevLink-A10* |
150x90x58 |
|
- модуля ввода/вывода DevLink-A10* |
105x90x58 |
|
- модуля ввода/вывода DevLink-A10* |
142x107x72 |
|
Нормальные условия: - температура окружающего воздуха, °С |
от +15 до +25 |
|
- относительная влажность окружающего воздуха, % |
от 30 до 80 |
|
- атмосферное давление, кПа (мм рт. ст.) |
от 84 до 106 (от 630 до 795) |
|
- напряжение питания переменного тока, В |
от 198 до 242 |
|
- напряжение питания постоянного тока, В |
от 22 до 26 |
|
- частота питающего напряжения, Гц |
от 49 до 51 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от -40 до +60 |
|
- атмосферное давление, кПа (мм рт. ст.) |
от 84 до 106,7 (от 630 до 800) |
|
- напряжение питания переменного тока, В |
от 170 до 260 |
|
- напряжение питания постоянного тока, В |
от 18 до 30 |
|
- частота питающего напряжения, Гц |
от 47,5 до 52,5 |
|
Примечание * - в зависимости от модификаций процессорного модуля и модификаций | |
|
аппаратной платформы модулей ввода/вывода DevLink-A10 | |
наносится на табличку, расположенную на задней поверхности корпуса контроллера или на лицевую сторону корпуса (в зависимости от вида модуля), и в левый верхний угол титульного листа руководства по эксплуатации типографским способом.
Комплектность средства измеренийКомплектность контроллеров DevLink приведена в таблице 15.
Таблица 15 - Комплектность
DevLink
|
Наименование |
Обозначение |
Количество |
|
Технические средства | ||
|
Контроллер промышленный DevLink. (конструктивное исполнение и конфигурация измерительных каналов определяется паспортом) |
DevLink |
1 экз. |
|
Программное обеспечение | ||
|
Программное обеспечение DevLink |
DevLink |
1 компл. |
|
Документация | ||
|
Паспорт |
ЖАЯК.420000.002-ХХ ПС* |
1 экз. |
|
Руководство по эксплуатации |
ЖАЯК.420000.002-ХХ РЭ* |
1 экз. |
|
Эксплуатационная документация на программное обеспечение |
- |
1 экз. |
|
Примечание * - в зависимости от модификации контроллера | ||
Сведения о методиках (методах) измерений приведены в эксплуатационной документации.
Нормативные документы, устанавливающие требования
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного тока в диапазоне от 1^10-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
ЖАЯК.420000.002 ТУ. Контроллеры промышленные DevLink. Технические условия.
ИзготовительОбщество с ограниченной ответственностью Научно-производственная фирма «КРУГ» (ООО НПФ «КРУГ»)
ИНН 5837003278
Адрес: 440028, г. Пенза, ул. Германа Титова, д. 1
Телефон: (8412) 49-97-75, 49-94-14, 49-72-24
E-mail: krug@krug2000.ru
Web-сайт: www.krug2000.ru
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний
в Пензенской области»
(ФБУ «Пензенский ЦСМ»)
Адрес: 440028, г. Пенза, ул. Комсомольская, д. 20
Телефон (факс): (8412) 49-82-65
Е-mail: pcsm@sura.ru
Web-сайт: www.penzacsm.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311197.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «15» октября 2024 г. № 2454
Лист № 1
Всего листов 5
Регистрационный № 90734-23
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Источники питания постоянного тока АКИП-1167
Назначение средства измеренийИсточники питания постоянного тока АКИП-1167 (далее - источники) предназначены для воспроизведения напряжения и силы постоянного тока и их регулировки.
Описание средства измеренийПо принципу действия источники относятся к программируемым линейным источникам питания. Принцип формирования постоянного напряжения построен на ВЧ преобразователе. Управление и контроль режимами работы источников осуществляется встроенным микроконтроллером. Установка выходных параметров осуществляется с помощью функциональных клавиш и/или поворотного переключателя, расположенного на лицевой панели источников.
Источники имеют два регулируемых канала (СН1 и СН2) и один фиксированный (СН3) - с переключаемым выходным напряжением 2,5; 3,3 и 5 В. Принцип действия регулируемых каналов основан на использовании комбинации управляемого полумоста и линейного регулятора. Полумост управляется модуляцией ширины импульса. Линейный регулятор выполняет точную стабилизацию выходного напряжения. Фиксированный канал имеет только линейный регулятор.
Источники выпускаются в двух модификациях АКИП-1167/1 и АКИП-1167/2, которые отличаются между собой дискретностью установки выходных параметров.
Конструктивно источники выполнены в металлических корпусах настольного исполнения, допускающих монтаж в приборную стойку.
дисплеи вольтметра и амперметра, выключатели. На задней панели и LAN, вентиляционная решетка,
На передней панели источников расположены индикаторы, регуляторы, функциональные кнопки и источников расположены разъемы интерфейсов USB разъем подключения питания, переключатели напряжения питания.
Общий вид источников и место нанесения знака утверждения типа представлены на рисунке 1.
Знак поверки в виде оттиска клейма или наклейки с изображением знака поверки может наноситься на свободном от надписей пространстве на верхней панели прибора. Место нанесения знака поверки представлено на рисунке 1.
Для предотвращения несанкционированного доступа к внутренним частям источников предусмотрена пломбировка, наносимая на стык корпуса. Пломба, в виде наклейки, может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений. Схема опломбирования от несанкционированного доступа представлена на рисунке 2.
Заводской (серийный) номер источников состоит из буквенно-цифрового обозначения и наносится на обратную сторону корпуса при помощи наклейки. Место нанесения заводского (серийного) номера представлено на рисунке 2.
А
Рисунок 1 - Общий вид источников, места нанесения знака утверждения типа (А) и знака поверки (Б)
В
то AVOID EtCCTRIC SHOCK ТНС POWtR CORO | PROTCCTiVt GROUNOINGCONDUCTOR MUST BE I CONNCCTED TO GROUND
NO OPERATOR SERVICE ABL E COMPONENTS INSlOT DO NOT REMOVE COVERS RLTCR SERVICING TO QUALIFIED PERSONNEL :
«?
380 WATTS
490 VA MAX so/eo Иг
Рисунок 2 - Схема опломбирования от несанкционированного доступа (В) и места нанесения серийного номера (Г)
Программное обеспечениеПрограммное обеспечение источников встроено в защищенную от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящих к искажению результатов измерений. Идентификационные данные программного обеспечения источников представлены в таблице 1.
Уровень защиты программного обеспечения «средний» от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
отсутствует |
|
Номер версии (идентификационный номер ПО) |
не ниже 1.01.01.ХХ |
|
Примечание: номер версии ПО определяется по первым трем группам цифр, разделенным точкой; вместо символов Х допускаются любые буквенно-цифровые обозначения | |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
АКИП-1167/1 |
АКИП-1167/2 | |
|
1 |
2 |
3 |
|
Диапазон воспроизведения напряжения постоянного тока, В регулируемые каналы (СН1 и СН2): | ||
|
- независимое и параллельное включение |
от 0 до 32 В | |
|
- последовательное включение |
от 0 до 64 В | |
|
фиксированный канал (СН3) |
2,5/3,3/5 | |
|
Дискретность установки напряжения, мВ |
1 |
10 |
|
Пределы допускаемой абсолютной погрешности воспроизведения и измерения напряжения постоянного тока регулируемых каналов, В |
±(0,0003^ивых+ +0,01) |
±(0,005^ивых+ +0,02) |
|
Нестабильность выходного напряжения регулируемых каналов, В, не более | ||
|
- при изменении напряжения питания на ±10 % |
0,0001-ивых+0,002 | |
|
от номинального значения | ||
|
- при изменении тока нагрузки от 1макс до 0 |
0,0001-ивых+0,002 | |
|
Нестабильность выходного напряжения фиксированного канала, В, не более | ||
|
- при изменении напряжения питания на ±10 % |
0,0001-ивых+0,003 | |
|
от номинального значения | ||
|
- при изменении тока нагрузки от 1макс до 0 |
0,0001-ивых+0,003 | |
|
Пульсации выходного напряжения в диапазоне частот от 5 Гц до 1 МГц регулируемых каналов, мВскз, не более |
1 | |
|
Диапазон воспроизведения силы постоянного тока, А регулируемые каналы (СН1 и СН2): | ||
|
- независимое и последовательное включение |
от 0 до 3,2 | |
|
- параллельное включение |
от 0 до 6,4 | |
|
Дискретность установки силы тока, мА |
1 |
10 |
|
Максимальный выходной ток нерегулируемого канала (СН3), А |
3,2 | |
|
Пределы допускаемой абсолютной погрешности воспроизведения и измерения силы постоянного тока регулируемых каналов, А |
±(0,003^ 1вых+ +0,01) |
±(0,005^1вых+ +0,02) |
таблицы 2
|
1 |
2 3 |
|
Нестабильность выходного тока регулируемых каналов, А, не более
от номинального значения
|
0,002^1вых+0,003 0,002^1вых+0,003 |
|
Нестабильность выходного тока фиксированного канала, А, не более
от номинального значения
|
0,002 •1вых+0,003 0,002 •1вых+0,003 |
|
Пульсации выходного тока регулируемых каналов, мАскз, не более |
3 |
Таблица 3 - Технические
источников
|
Наименование характеристики |
Значение |
|
Максимальная выходная мощность, Вт |
204,8 |
|
Нормальные условия применения:
|
от +18 до +28 75 от 84,0 до 106,7 |
|
Рабочие условия применения:
|
от 0 до +40 80 от 84,0 до 106,7 |
|
Напряжение питающей сети, В (переключаемое) |
100/120/220/230 |
|
Номинальные значения частоты питающей сети, Гц |
50/60 |
|
Масса, кг, не более |
8,0 |
|
Габаритные размеры (ширинахвысотахглубина), мм |
225x143x278 |
наносится на переднюю панель источников методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измеренийТаблица 4 - Комплектность источников
|
Наименование |
Обозначение |
Количество |
|
Источник питания постоянного тока |
АКИП-1167 |
1 шт. |
|
Измерительные провода «под зажим» -«крокодил» |
- |
1 комп. |
|
Измерительные провода «банан 4мм» -«крокодил» |
- |
1 комп. |
|
Сетевой кабель питания |
- |
1 шт. |
|
Кабель USB |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
приведены в п. 6 «Работа с прибором» руководства по эксплуатации.
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1^10’16 до 100 А»;
Стандарт предприятия «Источники питания постоянного тока АКИП-1167».
Правообладатель«SIGLENT TECHNOLOGIES CO., LTD», Китай
Адрес: 3F, Building №4, Antongda Industrial Zone, 3rd Liuxian Rd, Baoan District, Shenzhen, 518101, P.R. China
Телефон: +86 755 3661 5186
Факс: +86 755 3359 1582
Web-сайт: http://www.siglent.com/ens/
Изготовитель«SIGLENT TECHNOLOGIES CO., LTD», Китай
Адрес: 3F, Building №4, Antongda Industrial Zone, 3rd Liuxian Rd, Baoan District, Shenzhen, 518101, P.R. China
Телефон: +86 755 3661 5186
Факс: +86 755 3359 1582
Web-сайт: http://www.siglent.com/ens/
Испытательный центрАкционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ)
Адрес: 111141, г. Москва, ул. Плеханова, д. 15А
Телефон: +7(495) 777-55-91
Факс: +7(495) 640-30-23
Web-сайт: http://www.prist.ru
E-mail: prist@prist.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314740.
