№2463 от 16.10.2024
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 612413
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (6)
Приказы по основной деятельности по агентству Вн. Приказ № 2463 от 16.10.2024
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
(Росстандарт)
№ 2463
16 октября 2024 г.
Москва
О внесении изменений в сведения об утвержденных типах средств измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
-
1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений об изготовителях (правообладателях) утвержденных типов средств измерений согласно приложению к настоящему приказу.
-
2. Утвердить измененные описания типов средств измерений,
прилагаемые к настоящему приказу.
-
3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель руководителя
_______________________________Е.Р. Лазаренко
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.
Сертификат: 525EEF525B83502D7A69D9FC03064C2A
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 06.03.2024 до 30.05.2025
\______________
Наименование типа
1
1.
Приборы
виброизмерительные
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию и метрологии от «___» окга_^я__2024 г. № _^4_6_
Сведения
об утвержденных типах средств измерений, подлежащие изменению в части сведений об изготовителях (правообладателях)
Обозначение типа
Регистрационный
номер в ФИФ
Изготовитель
Отменяемые
сведения
Устанавливаемые сведения
«САПФИР-
3»
4
59719-15
Правообладатель

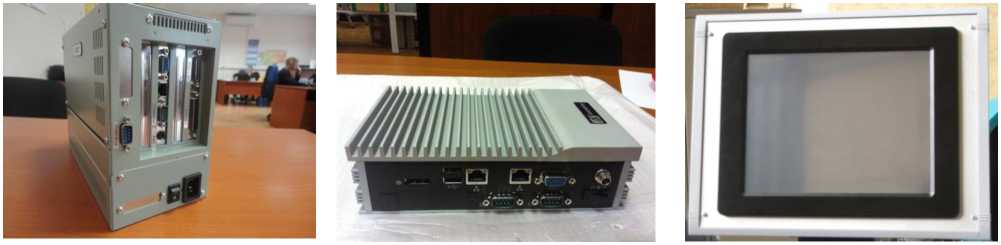

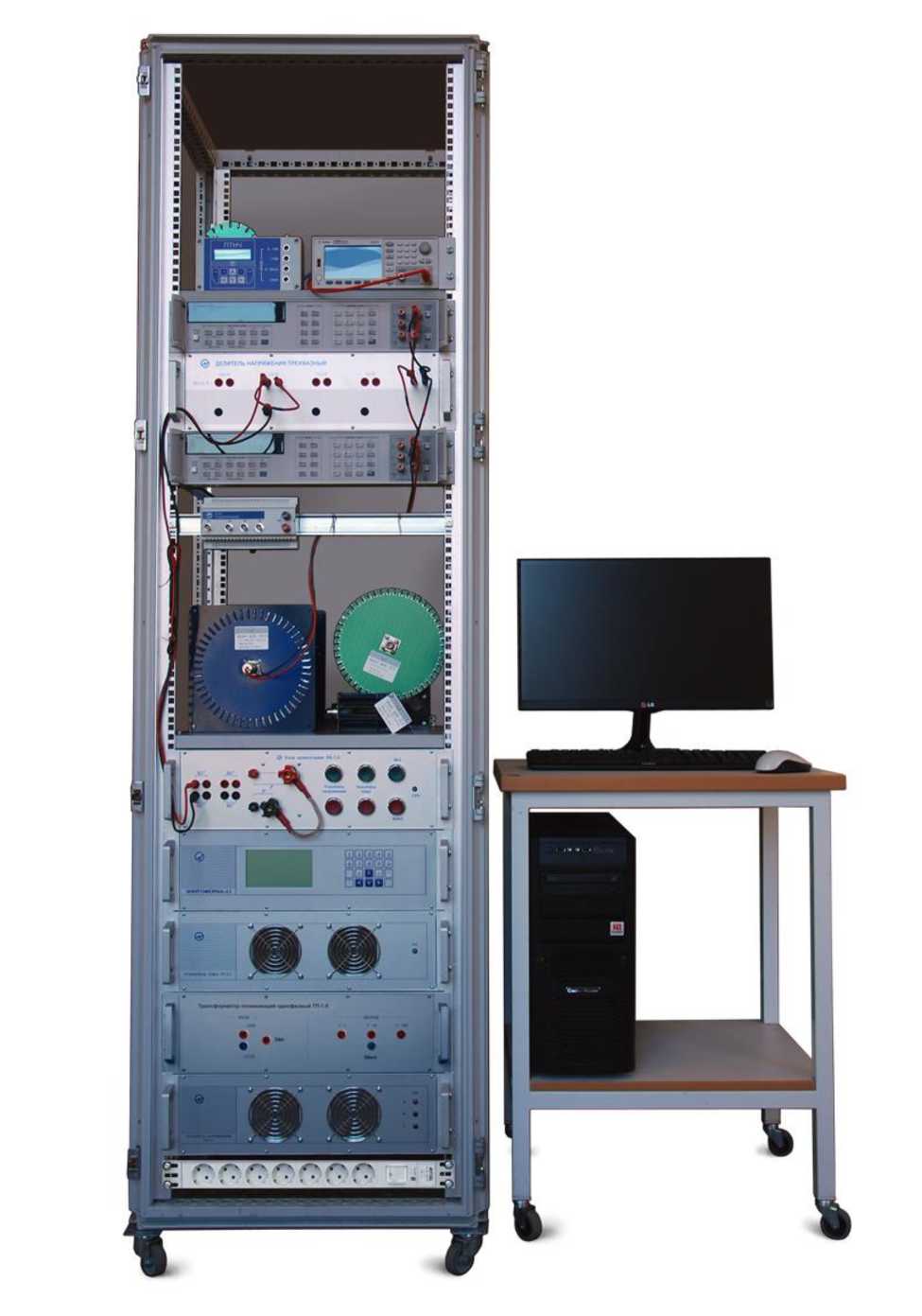

Установки электроэнергетические эталонные
«ВЭТ-МЭ
1.0»
60114-15
6
5
|
Общество с |
Общество с |
|
ограниченной |
ограниченной |
|
ответственностью |
ответственностью |
|
«ДИАМЕХ 2000» |
«ДИАМЕХ 2000» |
|
(ООО «ДИАМЕХ |
(ООО «ДИАМЕХ |
|
2000») |
2000») |
|
Адрес: 115432, |
Юридический адрес: |
|
Москва, 2-й |
109052, г. Москва, |
|
Кожуховский |
вн. тер. г. |
|
проезд, д.29, |
муниципальный |
|
корп.2, стр.16. |
округ Нижегородский, ул. Смирновская, д. 25, стр. 12, этаж 2, пом. 01 |
Отменяемые сведения
7
Устанавливаемые сведения
Заявитель
Общество с ограниченной ответственностью «ДИАМЕХ 2000» (ООО «ДИАМЕХ 2000»), г. Москва
Общество с ограниченной ответственностью «Научнопроизводственное предприятие Марс-Энерго» (ООО «НПП Марс-Энерго»),
Общество с ограниченной ответственностью «Научнопроизводственное предприятие Марс-Энерго» (ООО «НПП Марс-Энерго»), ИНН 7826694683,
Общество с ограниченной ответственностью «Научнопроизводственное предприятие Марс-Энерго» (ООО «НПП Марс-Энерго»), г. Санкт-Петербург

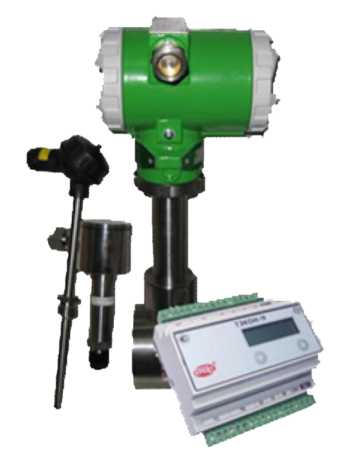

Комплексы учёта газа
ЭМИС-
ЭСКО 2230
60577-15
Адрес: 199034, г. Санкт-Петербург, 13-я линия В.О., д.6-8, лит. А, помещ.
41Н
Закрытое акционерное общество «Электронные и механические измерительные системы» (ЗАО «ЭМИС»), Юридический адрес: 454007, г. Челябинск, пр-кт Ленина, д. 3, оф.
308
Юридический адрес: 199034, г. Санкт-Петербург, 13-я линия В.О., д.6-8, лит. А, помещ. 40Н

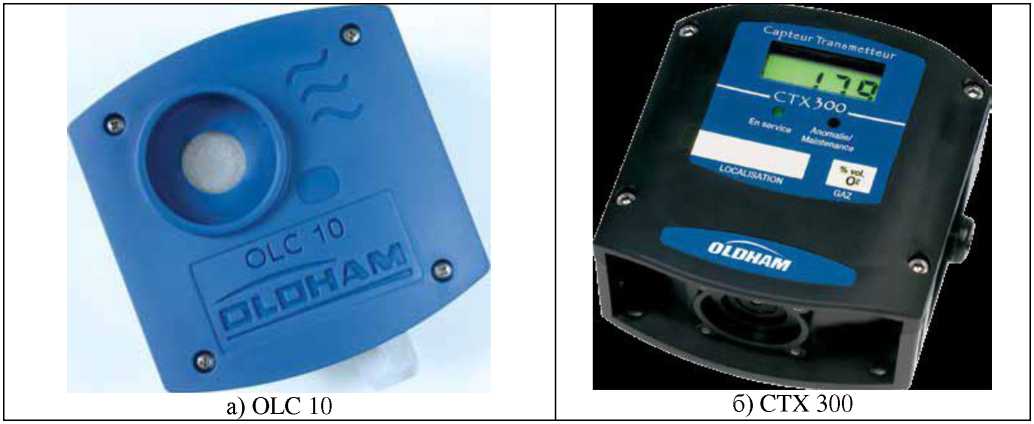

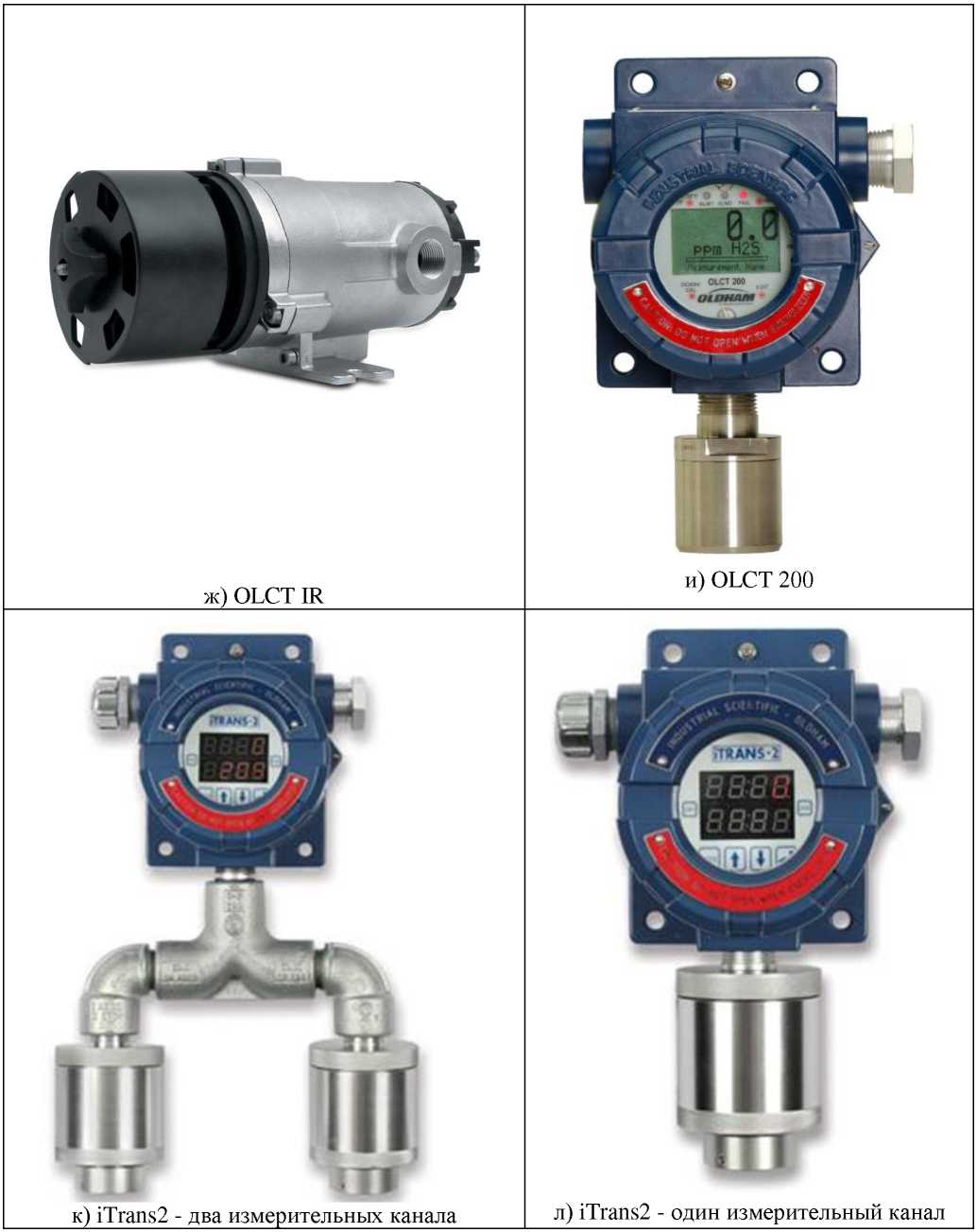

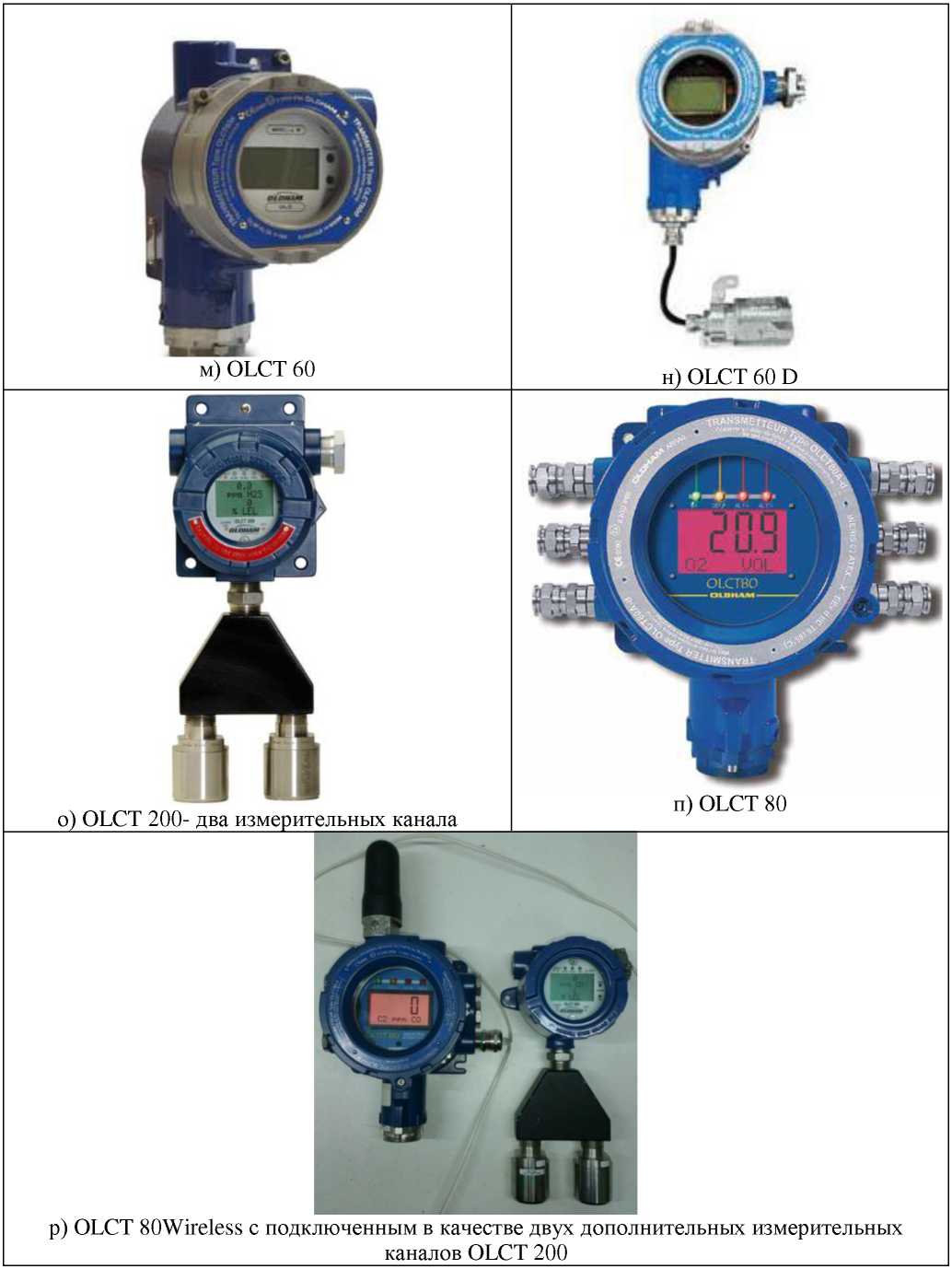

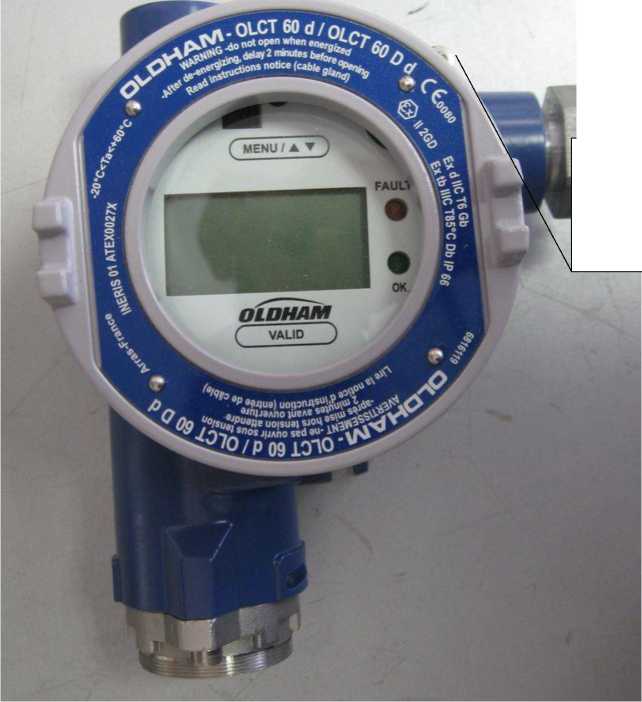

Датчики
газоаналитические
Oldham модели OLC 10/100 (в комплекте с блоком WB), OLCT 10, OLCT 20, OLCT IR,
OLCT 60/IR/XPIR,
OLCT 80/IR/XPIR,
OLCT 100/IS/HT/X
P/XPIR, OLCT 200, CTX 300/IR, iTrans2
61404-15
Фирма «Oldham
SAS», Франция
Акционерное общество «Электронные и механические измерительные системы» (АО «ЭМИС»), Юридический адрес: 454112, Челябинская обл., г.о.
Челябинский, вн. р-н Курчатовский, г. Челябинск, пр-кт Комсомольский, д. _______29, стр. 7_______ Фирма «Teledyne Oldham Simtronics SAS», Франция
Акционерное общество «Электронные и механические измерительные системы» (АО «ЭМИС»), г. Челябинск
Общество с ограниченной ответственностью Научно производственная корпорация «Ольдам» (ООО НПК «Ольдам»), г. Москва
Комплексы фиксации нарушений ПДД
Комплексы измерительные
«Астра-Трафик»
71383-18
Общество с ограниченной ответственностью «Астра Лаб» (ООО «Астра Лаб»), ИНН 9731021122, Адрес юридического лица: 121087, г. Москва, вн.тер.г. муниципальный округ Филевский парк, пр-д Береговой, д. 5А, к. 1, помещ.
1Н/10
Общество с ограниченной ответственностью «Служба Мониторинга Юг» (ООО «СМ ЮГ»), г. Москва

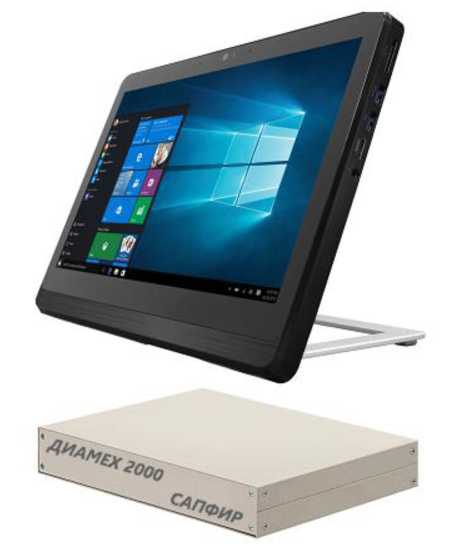

«САПФИР»
78180-20
Общество с ограниченной ответственностью «ДИАМЕХ 2000» (ООО «ДИАМЕХ 2000»), Адрес: 109052, г.
Москва, ул. Подъемная, д. 14, стр. 5, эт. 3, помещ. II, ком. 7
Общество с ограниченной ответственностью «ДИАМЕХ 2000» (ООО «ДИАМЕХ 2000»), Юридический адрес: 109052, г. Москва, вн. тер. г. муниципальный округ Нижегородский, ул. Смирновская, д. 25, стр. 12, эт. 2, помещ. 01
Общество с ограниченной ответственностью «ДИАМЕХ 2000» (ООО «ДИАМЕХ 2000»), г. Москва
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «16» октября 2024 г. № 2463
Лист № 1
Всего листов 7
Регистрационный № 71383-18
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексы фиксации нарушений ПДД «Астра-Трафик»
Назначение средства измеренийКомплексы фиксации нарушений ПДД «Астра-Трафик» (далее - комплексы) предназначены для измерений в автоматическом режиме скорости движения транспортных средств (далее - ТС) радарным или безрадарным методом (по видеокадрам) в зоне контроля и на контролируемом участке, а также для измерений текущих навигационных параметров по сигналам глобальных навигационных спутниковых систем (далее - ГНСС) GPS/ГЛОНАСС и других ГНСС, определения на их основе координат местоположения комплексов в плане, синхронизации внутренней шкалы времени комплексов с национальной шкалой времени UTC(SU) и измерений интервалов времени.
Описание средства измеренийПринцип действия комплексов при измерении скорости движения контроля по видеокадрам основан на измерении расстояния, пройденного контроля и интервала времени, за который оно было пройдено.
|
ТС |
в |
зоне |
|
ТС |
в |
зоне |
|
ТС |
в |
зоне |
Принцип действия комплексов при измерении скорости движения контроля радарным методом (для комплексов модификации «Астра-Трафик Версия 1.2»), основан на измерении разности частоты высокочастотных сигналов при отражении от движущегося ТС, находящегося в зоне контроля комплексов (эффект Доплера).
Принцип действия комплексов при измерении скорости движения ТС на контролируемом участке основан на измерении интервала времени, за которое ТС прошло расстояние между зонами контроля двух комплексов. Для ТС, государственные регистрационные знаки (далее-ГРЗ) которого был распознан комплексом на въезде на контролируемый участок и комплексом на выезде из него, измеряется эффективное пройденное ТС расстояние, зависящее от координат обоих комплексов и от расположения ТС в зонах контроля комплексов в момент распознавания ГРЗ ТС (которое может определяться как оптическим, так и радарным методом). На основании этих данных рассчитывается скорость движения ТС на контролируемом участке. Функция измерения скорости на контролируемом участке может быть реализована при стационарной установке двух и более связанных друг с другом комплексов. Для измерений скорости движения ТС на контролируемом участке необходимо не менее двух комплексов.
Принцип действия комплексов при измерении значений текущего времени, интервалов времени и определении координат местоположения в плане основан на приеме и обработке сигналов ГНСС GPS/ГЛОНАСС и других ГНСС с помощью приемника, входящего в состав комплексов, автоматической синхронизации шкалы времени комплексов с национальной шкалой времени UTC(SU) и записи текущего момента времени и координат местоположения комплексов в плане в сохраняемые фото- и видеокадры, формируемые комплексами.
Комплексы выпускаются в двух модификациях «Астра-Трафик Версия 1.1» и «Астра-Трафик Версия 1.2», отличающимися составом и измерительными функциями. Отличием модификаций является наличие в модификации «Астра-Трафик Версия 1.2» радиолокационного модуля и, соответственно, возможность определения комплексами данной модификации скорости движения ТС радарным методом.
Все измерения проводятся в автоматическом режиме. Комплексы фиксации нарушений ПДД «Астра-Трафик» относятся к специальными техническим средствам, работающим в автоматическом режиме и имеющим функции фото и киносъемки, видеозаписи, для обеспечения контроля за дорожным движением.
По конструктивным особенностям, связанным с принципом применения, комплексы «Астра-Трафик Версия 1.1» относятся к группе стационарных, кроме комплексов «Астра-Трафик Версия 1.2», которые могут быть установлены на передвижных штативах, треногах, вышках, транспортных средствах (не находящихся в движении).
Конструктивно комплексы состоят из следующих компонентов:
- Основной модуль;
- ИК-прожектор;
- Радиолокационный модуль (для комплексов модификации «Астра-Трафик
Версия 1.2»);
- Источник бесперебойного питания.
Корпус основного модуля комплексов защищен от несанкционированного доступа пломбой.
Заводской номер наносится методом печати на этикетку, расположенную на тыльной стороне корпуса основного модуля комплексов. Формат нанесения заводского номера цифровой.
Знак поверки на комплексы не наносится.
Область применения комплексов фиксации нарушений ПДД «Астра-Трафик» -сфера государственного регулирования обеспечения единства измерений в целях повышения безопасности дорожного движения, с фиксацией нарушений Правил дорожного движения. Алгоритм выявления и фиксации нарушений Правил дорожного движения реализован за счет автоматического совмещения результатов измерений комплекса, распознанного им ГРЗ ТС, фото- и видеоматериалов, а также, при необходимости, размеченных зон фиксации и месторасположения ТС на улично-дорожной сети, данных нейросетевой видеоаналитики и информации из внешних и внутренних баз данных. Комплексы фиксации нарушений ПДД «Астра-Трафик» могут применяться для фиксации следующих событий и нарушений ПДД для приближающихся и удаляющихся ТС, двигающихся в плотном потоке по всей зоне контроля:
-
- фиксация нарушений скоростного режима ТС;
-
- фиксации нарушений правил остановки (стоянки) ТС;
-
- фиксации пересечения в нарушение ПДД линий разметки проезжей части дороги;
-
- фиксации проезда на запрещающий сигнал светофора;
-
- фиксация невыполнения требования об остановке перед стоп-линией
-
- фиксация невыполнения требования об остановке перед знаком стоп;
-
- фиксация выезда на перекресток или пересечение проезжей части дороги в случае образовавшегося затора (или нарушение правил пересечения перекрестков с «вафельной» разметкой);
-
- фиксация поворота, или движения прямо, или разворота в нарушение требований, предписанных дорожными знаками или разметкой проезжей части дороги;
-
- фиксация несоблюдения требований, предписанных дорожными знаками, запрещающими движение грузовых ТС;
-
- фиксация выезда в нарушение ПДД на обочину, газоны, пешеходные тротуары, велодорожки, полосы для реверсивного движения, полосы для движения маршрутных ТС, трамвайные пути;
-
- фиксация выезда на полосу, предназначенную для встречного движения;
-
- фиксация нарушения правил пользования внешними световыми приборами;
-
- фиксация нарушения правил применения ремней безопасности или мотошлемов, использования мобильных телефонов без специализированных устройств громкой связи;
-
- фиксация несоблюдения требований, запрещающих остановку или стоянку ТС;
-
- фиксация движений ТС во встречном направлении по дороге с односторонним движением;
-
- фиксация нарушений требований об обязательном прохождении технического осмотра или обязательном страховании гражданской ответственности владельцев ТС;
-
- фиксация установки на ТС без соответствующего разрешения спецсигналов (или опознавательного фонаря такси, опознавательного знака «Инвалид» и т. п.);
-
- фиксация невыполнения требования ПДД уступить дорогу пешеходам (велосипедистам или иным участникам дорожного движения);
-
- фиксация нарушений скоростного режима на протяженном участке дороги;
-
- фиксация несоблюдения дистанции к впереди движущемуся ТС;
-
- фиксация выезда на железнодорожный переезд при закрытом или закрывающемся шлагбауме, либо при запрещающем сигнале светофора;
-
- фиксация остановки (стоянки) или выезда на встречную полосу на железнодорожном переезде;
-
- фиксация движения ТС с разрешенной массой ТС по полосам в нарушение ПДД;
-
- фиксация нарушений правил, установленных для движения ТС в жилых зонах;
-
- фиксация прочих нарушений ПДД, а также подсчет количества ТС, прошедших через зону контроля комплекса;
-
- фиксация проездов всех ТС в зоне контроля без нарушений ПДД. Общий вид комплексов и места пломбировки представлены на рисунке 1.

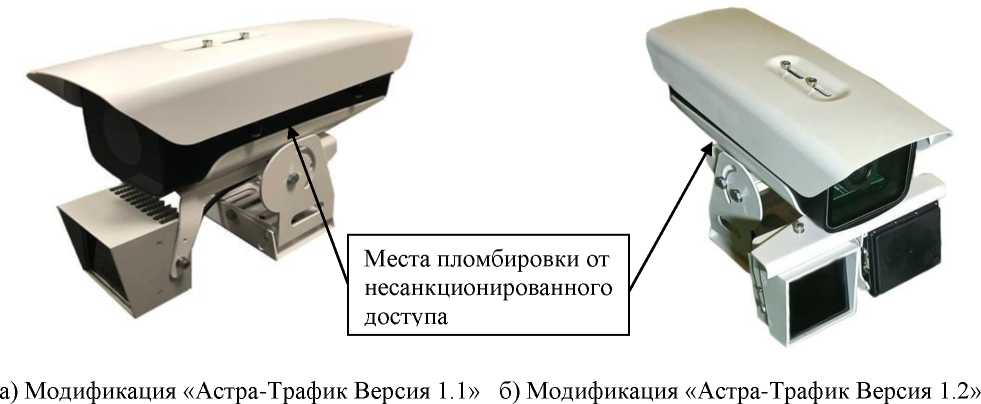

Рисунок 1 - Общий вид и места пломбировки комплексов

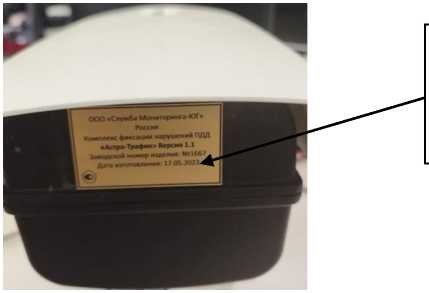

Места нанесения заводского номера и знака утверждения типа комплексов представлены на рисунке 2.
Места нанесения заводского номера и знака утверждения типа
Рисунок 2 - Места нанесения заводского номера и знака утверждения типа комплексов
Программное обеспечениеФункционирование комплексов осуществляется под управлением программного обеспечения (далее - ПО) «Астра-Трафик». Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.
Конструкция средств измерений исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию. Уровень защиты ПО «Высокий» в соответствии с Р 50.2.077- 2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные признаки |
Значение |
|
Идентификационное наименование ПО |
Астра-Трафик |
|
Номер версии (идентификационный номер ПО) |
не ниже v.1.01 beta |
|
Цифровой идентификатор ПО |
- |
Метрологические и технические характеристики детекторов приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений скорости движения ТС, км/ч - при измерении скорости в зоне контроля по видеокадрам |
от 0 до 350 |
|
- при измерении скорости на контролируемом участке дороги |
от 0 до 350 |
|
- при измерении скорости в зоне контроля радарным методом * |
от 1 до 320 |
|
Пределы допускаемой абсолютной погрешности измерений скорости движения ТС, км/ч: - при измерении скорости в зоне контроля по видеокадрам |
±1 |
|
- при измерении скорости на контролируемом участке дороги |
±1 |
|
- при измерении скорости в зоне контроля радарным методом * |
±1 |
|
Пределы допускаемой абсолютной погрешности синхронизации внутренней шкалы времени комплексов с национальной шкалой времени UTC(SU), мкс |
±5 |
|
Диапазон измерений интервалов времени, с |
от 5 до 86400 |
|
Пределы допускаемой абсолютной погрешности измерений интервалов времени, с |
±1 |
Наименование характеристики
Значение
±3
Доверительные границы абсолютной погрешности (при доверительной вероятности 0,95) определения координат местоположения комплексов в плане, м **
* - для комплексов модификации «Астра-Трафик Версия 1.2»;
** - метрологическая характеристика нормирована для значений геометрического фактора PDOP расположения спутников GPS и ГЛОНАСС, сигналы которых принимаются одновременно, не превышающих 3
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Время установления рабочего режима, мин, не более |
3 |
|
Минимальная протяженность контролируемого участка дороги, м |
80 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от -65 до +65 |
|
- относительная влажность при температуре 25 °С, %, не более |
98 |
|
- атмосферное давление, кПа |
от 60 до 106,7 |
|
Напряжение питания от сети переменного тока частотой 50±1 Гц, В |
от 90 до 264 |
|
Напряжение питания от источника постоянного тока, В |
от 10 до 15 |
|
Потребляемая мощность комплексов, В^А, не более: | |
|
- для комплексов модификации «Астра-Трафик Версия 1.1» |
10 |
|
- для комплексов модификации «Астра-Трафик Версия 1.2» |
13 |
|
Степень защиты комплексов по ГОСТ 14254-2015 |
IP66 |
|
Габаритные размеры составных частей комплексов, мм, не более: | |
|
Основной модуль | |
|
- длина |
404 |
|
- ширина |
175 |
|
- высота |
164 |
|
ИК-прожектор | |
|
- длина |
100 |
|
- ширина |
110 |
|
- высота |
80 |
|
Радиолокационный модуль * | |
|
- длина |
110 |
|
- ширина |
100 |
|
- высота |
35 |
|
Источник бесперебойного питания | |
|
- длина |
610 |
|
- ширина |
420 |
|
- высота |
250 |
|
Масса составных частей комплексов, кг, не более: | |
|
- Основной модуль |
5 |
|
- ИК-прожектор |
0,6 |
|
- Радиолокационный модуль * |
0,5 |
|
- Источник бесперебойного питания |
45 |
|
* - для комплексов модификации «Астра-Трафик Версия 1.2» | |
наносится на титульный лист паспорта и руководства по эксплуатации и на этикетку, расположенную на тыльной стороне корпуса основного модуля методом печати.
Комплектность средства измеренийТаблица 4 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Комплексы фиксации нарушений ПДД в составе: |
«Астра-Трафик» | |
|
Основной модуль |
- |
1 шт. |
|
Радиолокационный модуль |
- |
1 шт. * |
|
ИК-прожектор |
- |
1 шт. |
|
Источник бесперебойного питания |
- |
1 шт. |
|
Комплексы фиксации нарушений ПДД «Астра- |
РЭ 26.51.64-001-90938129- |
1 экз.. |
|
Трафик». Руководство по эксплуатации |
2017 | |
|
Комплексы фиксации нарушений ПДД «Астра- |
ПС 26.51.64-001-90938129- |
1 экз. |
|
Трафик». Паспорт |
2017 | |
|
Методика поверки |
- |
1 экз. |
|
* - для комплексов модификации «Астра-Трафик Версия 1.2» | ||
приведены в разделе 1 «Описание и работа» документа РЭ 26.51.64-001-90938129-2017
«Комплексы фиксации нарушений ПДД «Астра-Трафик». Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к средству измерений Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 к сфере государственного 12.1.2, 12.1.3, 12.42.1, 12.42.2,
«Об утверждении перечня измерений, относящихся регулирования обеспечения единства измерений» (п. 12.1.1, 12.43);
№ 2360 «Об утверждении
Приказ Росстандарта от 26 сентября 2022 г. государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 7 июня 2024 г. № 1374 «Об утверждении Государственной поверочной схемы для координатно-временных средств измерений»;
ГОСТ Р 57144-2016 «Специальные технические средства, работающие в автоматическом режиме и имеющие функции фото- и киносъемки, видеозаписи, для обеспечения контроля за дорожным движением. Общие технические требования» (п. 5.3, 5.4, 5.5);
ТУ 26.51.64-001-90938129-2017 «Комплексы фиксации нарушений ПДД «Астра-Трафик». Технические условия».
ПравообладательОбщество с ограниченной ответственностью «Астра Лаб» (ООО «Астра Лаб») ИНН 9731021122
округ
Юг»
парк,
Адрес юридического лица: 121087, г. Москва, вн.тер.г. муниципальный Филевский парк, пр-д Береговой, д. 5А, к. 1, помещ. 1Н/10
ИзготовителиОбщество с ограниченной ответственностью «Служба Мониторинга (ООО «СМ ЮГ»)
ИНН 2635805650
Адрес: 121087, г. Москва, вн. тер. г. муниципальный округ Филевский пр-д. Береговой, д. 5А, к. 1, оф./ком./эт. 96/7/10
Общество с ограниченной ответственностью «Астра Лаб» (ООО «Астра Лаб») ИНН 9731021122
округ
Адрес юридического лица: 121087, г. Москва, вн.тер.г. муниципальный Филевский парк, пр-д Береговой, д. 5А, к. 1, помещ. 1Н/10
Адрес места осуществления деятельности: 105066, г. Москва, ул. Доброслободская, д. 3
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научно- исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
Адрес юридического лица: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11
Место нахождения: 141570, Московская обл., г. о. Солнечногорск, рп Менделеево
Уникальный номер записи в реестре аккредитованных лиц № 30002-13.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «16» октября 2024 г. № 2463
Лист № 1
Всего листов 10
Регистрационный № 60114-15
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Установки электроэнергетические эталонные «ВЭТ-МЭ 1.0»
Назначение средства измеренийВЭТ) измерения активной, реактивной, полной электрической мощности и переменного тока, напряжения и силы тока, углов сдвига фаз,
Установки электроэнергетические эталонные «ВЭТ-МЭ 1.0» (далее предназначены для энергии, частоты коэффициентов мощности, и следующих показателей качества электрической энергии и параметров энергопотребления:
- напряжение основной гармонической составляющей (далее - гармоники) (U1);
- частота основной гармоники (f1);
- напряжение гармоники порядка h (UH,h), при значениях h до 50;
- напряжение интергармоники (UC,);
- сила тока основной гармоники тока (I1);
- сила тока гармоники порядка h (IH,h), при значениях h до 50;
- сила тока интергармоники (IC,m);
- угла сдвига фаз между гармониками порядка h напряжения и тока одной фазы;
-
- коэффициент гармоники напряжения порядка h (Ku(h));
-
- коэффициента гармоники тока порядка h (KI(h));
-
- активная электрической мощности основной гармоники (P1);
-
- реактивная электрической мощности основной гармоники (Q1);
-
- суммарный коэффициент гармоник напряжения (Ku);
-
- суммарный коэффициент гармоник тока (KI).
ПРИМЕЧАНИЕ - Здесь и далее под терминами «напряжение» и «сила тока» понимаются соответственно: среднеквадратическое значение напряжения переменного тока и среднеквадратическое значение силы переменного тока.
Описание средства измеренийПринцип действия ВЭТ основан на аналого-цифровом преобразовании мгновенных значений входных сигналов напряжения и тока в цифровые коды, из которых формируются массивы оцифрованных выборок, с последующим вычислением значений измеряемых величин из полученного массива данных в соответствии с программой.
Метод измерения активной электрической мощности состоит в интегрировании произведения синхронных отсчетов мгновенных значений напряжения и тока по периоду частоты их основной гармоники. Измерение реактивной электрической мощности реализуется по тому же алгоритму при сдвиге отсчетов мгновенных значений напряжения от мгновенных значений тока на 1/4 периода частоты их основной гармоники.
ВЭТ состоит из комплекса технических средств, включающего:
-
- источник фиктивной мощности на основе: программируемого генератора-синтезатора сигналов переменного напряжения и тока «Энергоформа-3.1», усилителя тока, усилителя напряжения и понижающего трансформатора напряжения;
-
- первичные измерительные масштабные преобразователи напряжения и тока (делитель напряжения и комплект шунтов);
-
- два синхронизированных аналого-цифровых преобразователя (АЦП) мгновенных значений сигналов напряжения и тока на (Госреестр № 25900-03);
основе мультиметра 3458A
синхронизации АЦП ВЭТ и АЦП произвольной формы 33521В
-
- прецизионный источник опорной частоты для поверяемых СИ на основе генератора сигналов (Госреестр № 53565-13);
-
- системы управления, обработки и представления информации на основе персонального компьютера (ПК), реализующая с использованием специализированного программного обеспечения (ПО) «EnergoEtalon™» функции вычисления значений измеряемых величин, приема и обработки результатов измерений поверяемых (калибруемых) СИ, а также вычисления погрешностей этих СИ.
В составе ВЭТ могут использоваться устройства (например, радиочасы) для приёма сигналов спутниковой навигационной системы (шкала UTC), формирования временного кода (информации о текущих значениях времени) и передачи этих данных оборудованию и приборам, входящим в состав ВЭТ.
Для реализации поверки СИ электрической энергии с импульсным выходным устройством методом сравнения частот применяется входящий в состав ВЭТ преобразователь «ПТнЧ» (Госреестр № 34892-07).
Конструктивно ВЭТ выполнена в виде приборной стойки, в которой размещены указанные выше компоненты установки. ПК, входящий в состав системы управления, обработки и представления информации, размещен на рабочем столе оператора.
Электрическое питание ВЭТ производится от однофазной сети переменного тока частотой (50 ±2,5) Гц, напряжением (220 ±22) В и с коэффициентом искажения синусоидальности кривой напряжения не более 5 %.
Условное обозначение ВЭТ при их заказе и в документации другой продукции, в которой они могут быть применены:
ВЭТ-МЭ 1.0 - Х - UTC - П
1 2 3
где:
1
(IMAX):
- обозначение модификации по верхнему пределу диапазона измерения силы тока
-
• «5» - с Imax 5,5 А [номинальные значения поддиапазонов измерения силы тока (1н) выбираются Заказчиком из ряда: 0,1; 0,5; 1; 2,5 и 5 А];
-
• «10» - с Imax 11 А [номинальные значения поддиапазонов измерения силы тока (1н) выбираются Заказчиком из ряда: 0,1; 0,5; 1; 2,5; 5 и 10 А];
-
• «40» - с Imax 44 А [номинальные значения поддиапазонов измерения силы тока (1н) выбираются Заказчиком из ряда: 0,1; 0,5; 1; 2,5; 5; 10 и 40 А];
- обозначение модификации по наличию устройства для приёма сигналов
2
спутниковой навигационной системы в комплекте поставки:
-
• “UTC” (с приёмником сигналов UTC);
-
• “0” (без приёма сигналов UTC),
3 - обозначение модификации по наличию прибора «ПТНЧ» в комплекте поставки:
-
• «П» (с прибором);
-
• «0» (без прибора).
ВЭТ могут использоваться для выполнения калибровки и поверки СИ указанных выше электроэнергетических величин.
ВЭТ применяются для комплектации испытательных лабораторий ЦСМ Росстандарта и ведомственных метрологических служб и могут быть аттестованы в качестве вторичных эталонов единиц электрической мощности в соответствии с государственной поверочной схемой для средств измерений электрической мощности и энергии ГОСТ 8.551-2013.
ВЭТ могут использоваться для хранения единиц активной (Вт) и реактивной (вар) электрической мощности и передачи этих единиц от Государственного первичного эталона единицы электрической мощности ГЭТ 153-2012 рабочим эталонам и средствам измерений (СИ) электрической мощности и электрической энергии.
Фотография ВЭТ с указанием мест пломбирования приведена на рисунке 1. Клеймо поверителя после поверки наносится на стационарную установку в виде наклейки на боковую стенку установки.
Рисунок 1 - Установка «ВЭТ-МЭ 1.0». Общий вид
Программное обеспечениеВ качестве ПО в ВЭТ применяется ПО «EnergoEtalon™».
код, выполняющий метрологически значимые операции и контролирующий значения поправочных множителей и поправок, при вычислении результатов измерений и определяются при выделены в отдельную обособленную библиотеку
Программный вычисления, а так же которые учитываются регулировке или поверке, «MeasureProcessor.Lib». Функции данной библиотеки остаются неизменными при любых изменениях программы, не связанных с вычислениями и расчетами.
Для проверки подлинности и неизменности данной библиотеки в программе предусмотрена функция расчета контрольной суммы по полиномиальному алгоритму CRC32. При обнаружении ошибки контрольной суммы на дисплей выводятся соответствующие сообщения. Эта контрольная сумма должна совпадать с контрольной суммой, полученной другими программами для расчета контрольных сумм. Идентификационные данные ПО и значения контрольной суммы, приведены в таблице 1.
ПО, а также массивы поправочных множителей и поправок защищены от изменений или удаления паролем. Приборы имеют защиту от подбора пароля.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
«EnergoEtalon™» |
|
Номер версии (идентификационный номер) ПО |
1.х.х 1) |
|
Номер версии (идентификационный номер) метрологически значимой части ПО («MeasureProcessor.Lib») |
1.0.0 1) |
|
Цифровой идентификатор метрологически значимой части ПО («MeasureProcessor.Lib») |
0XB9D73E72 (CRC32) |
|
1) -специальными символами х.х заменены элементы в обозначении версии, отвечающие за метрологически незначимую часть. | |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями по метрологии Р 50.2.077-2014.
Метрологические и технические характеристикиВЭТ обеспечивают передачу единиц электрической мощности от Государственного первичного эталона единицы электрической мощности ГЭТ 153-2012 рабочим эталонам и СИ электрической мощности и электрической энергии и измерение ряда электроэнергетических величин (в том числе информативных параметров активной и реактивной мощности) в диапазонах:
-
- напряжения - от 0,01 до 530 В и при номинальных значениях поддиапазонов (Uh): 0,07; 0,7; 7, 60, 120, 240 и 480 В;
-
- силы тока - от 0,11н до 1,11н (для всех поддиапазонов измерения, имеющихся у данной модификации ВЭТ);
-
- частоты основной гармоники (f1) - от 16 до 450 Гц;
-
- угла сдвига фаз между основными гармониками напряжения и тока - от 0 до ±180 градусов;
-
- напряжения и тока гармоник порядка h для h от 2 до 50.
Пределы допускаемых погрешностей ВЭТ в зависимости от сочетания поддиапазонов измерений информативных параметров приведены в таблице 2.
Таблица 2
|
Измеряемые величины |
Диапазоны или поддиапазоны измерений или информативных параметров |
Пределы допускаемой погрешности: Y - приведенной, %; 6 - относительной, %; Л - абсолютной |
Примечание |
|
1 |
2 |
3 |
4 |
|
Напряжение (U) и напряжение основной гармоники (U1), В |
U от 0,1Uh до 1.2Uh |
6 = ±0,004 |
40 Гц < f1 < 70 Гц; |
|
16 Гц < f1 < 450 Гц | |||
|
6 = ±0.005 |
Uh <24O в | ||
|
6 = ±О.ОО7 |
Uh = 480 В | ||
|
Сила тока (I) и сила тока основной гармоники (I1), А |
I от 0,1Ih до 1,1Ih |
40 Гц < f1 < 70 Гц | |
|
6 = ±0.004 |
Ih < 10 А | ||
|
6 = ±0.006 |
Ih = 40 А | ||
|
16 Гц < f1 < 450 Гц | |||
|
6 = ±0.005 |
Ih < 10 А | ||
|
6 = ±0.008 |
Ih = 40 А | ||
|
Частота основной гармоники напряжения (fi), Гц |
от 16 до 450 |
6 = ±0.0001 |
O,O1 в < U1 < 530 В |
|
Угол сдвига фаз между основными гармониками тока и напряжения, градус |
от 0 до ±180 |
Л = ±KF'f1, где = 0.00003 ^г^‘^'^ду " Гц |
O,O1 в < U1 < 530 В; 0,01 А < I1 < 40 А |
|
Активная1) электрическая мощность, Вт. Реактивная электрическая мощность синусоидальных сигналов U и I, вар. Активная и реактивная электрическая мощность основной гармоники, Вт (вар) |
и от 0,1Uh до 1.2Uh; I от 0,1Ih до 1,1Ih; Uh < 240 В; Ih < 10 А |
40 Гц < f1 < 70 Гц; | |
|
6 = ±0,004 |
0.99 < K2) < 1 | ||
|
Y3) = ±0,006 |
0,02 < K2) < 0,99 | ||
|
Y3') = ±0,003 |
K2) < O.O2 | ||
|
от 0.1Uh до 1,2Uh; от 0,1 Ih до 1,1Ih; Uh = 480 В; Ih = 40 А |
40 Гц < f1 < 70 Гц; | ||
|
6 = ±0,005 |
0.99 < K2) < 1 | ||
|
Y3) = ±0,007 |
O,O2 < K2) < 0,99 | ||
|
Y3) = ±0,004 |
К < O.O2 | ||
|
от 0.1Uh до 1,2Uh; от 0,1 Ih до 1,1Ih; Uh < 480 В; Ih < 40 А |
16 Гц < f1 < 450 Гц; | ||
|
6 = ±0,007 |
O,99 < K2) < 1 | ||
|
Y3') = ±O,O12 |
O,O2 < К < 0,99 | ||
|
Y3'> = ±0,009 |
К < O,O2 | ||
|
Полная электрическая мощность, В •А |
и от 0,1Uh до 1.2Uh; I от 0,1Ih до 1,1Ih; Uh < 240 В; Ih < 10 А |
6 = ±0,008 |
40 Гц < f1 < 70 Гц |
|
и от 0,1Uh до 1.2Uh; I от 0,1Ih до 1,1Ih; Uh = 48О В; Ih = 40 А |
6 = ±0.01 |
40 Гц < f1 < 70 Гц | |
|
и от 0,1Uh до 1.2Uh; I от 0,1Ih до 1,1Ih; Uh < 480 В; Ih < 40 А |
6 = ±0.015 |
16 Гц < f1 < 450 Гц |
|
1 |
2 |
3 |
4 |
|
Напряжение гармоники порядка h (Uh), В |
от 0 до 0,5U; Uh < Ue - Ui |
Uh < 0,01U; | |
|
Y = ±О,ОО5 |
2 < h < 204) | ||
|
Y = ±О,О1 |
20 < h < 505); | ||
|
Uh > O,O1U; | |||
|
5 = ±О,5 |
2 < h < 204) | ||
|
5 = ±1 |
20 < h < 505) | ||
|
Сила тока гармоники порядка h (Ih), А |
от 0 до 0,7Ii; Ih < 1н - I1 |
Ih < 0,01^I1; | |
|
Y = ±О,ОО5 |
2 < h < 204) | ||
|
Y = ±О,О1 |
20 < h < 505) | ||
|
Ih > O,01^I1; | |||
|
5 = ±О,5 |
2 < h < 204) | ||
|
5 = ±1 |
20 < h < 505) | ||
|
Средневыпрямленное значение напряжения, В |
U от 0,1Uh до 1.2UH Uh = 0,07 В |
5 = ±О,О5 |
16 Гц < f1 < 450 Гц |
|
U от 0,1Uh до 1.2Uh Uh > 0,7 В |
5 = ±О,О2 | ||
|
Средневыпрямленное значение силы тока, А |
I от 0,1Ih до 1,1Ih |
5 = ±О,О2 |
16 Гц < f1 < 450 Гц |
|
Угол сдвига фаз между током и напряжением гармоник порядка h, градус |
от 0 до ±180 |
= ±^F^h^f1, где kF = о.ооооз ^г^‘^^’-'ус " Гц |
2 < h < 5О 5); |
|
Коэффициент гармоники напряжения порядка h (Ku(h)), % |
от 0 до 50 |
KU(h) < 1,O; | |
|
Л = ±О,ООО5 |
2 < h < 20 4) | ||
|
Л = ±О,ОО1 |
20 < h < 50 5) | ||
|
KU(h) > 1,O; | |||
|
5 = ±О,О5 |
2 < h < 20 4) | ||
|
5 = ±О,1 |
20 < h < 50 5) | ||
|
Коэффициент гармоники тока порядка h (Ki(h)), % |
от 0 до 70 |
KI(h) < 1; | |
|
Л = ±О,ООО5 |
2 < h < 20 4) | ||
|
Л = ±О,ОО1 |
20 < h < 50 5) | ||
|
KI(h) > 1; | |||
|
5 = ±О,О5 |
2 < h < 20 4) | ||
|
5 = ±О,1 |
20 < h < 50 5) | ||
|
Суммарный коэффициент гармоник напряжения (Ки) и тока (К1), % |
от 0 до 50 |
Л = ±О,ОО2 |
Ku < 1; Ki < 1 |
|
5 = ±О,2 |
Ku > 1; Ki > 1 | ||
|
Среднеквадратическое значение интергармоники напряжения частоты mfi для m от 0,5 до 50,5 с дискретностью 1,0 (Um), В |
от 0 до 0,15^U1 |
Um < 0,01^U1 | |
|
Y = ±О,ОО5 |
O,5 < m < 19,5 4) | ||
|
Y = ±О,О1 |
20,5 < m < 50,5 5) | ||
|
Um > 0,01^U1 | |||
|
5 = ±О,5 |
O,5 < m < 19,5 4) | ||
|
5 = ±1 |
20,5 < m < 50,5 5) |
Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
|
Среднеквадратическое значение силы тока интергармоники частоты mfi для m от 0,5 до 50,5 с дискретностью 1,0 (Im), A |
от 0 до 0,15^11 |
Im < 0,01^11 | |
|
Y = ±0,005 |
0,5 < m < 19,5 4) | ||
|
Y = ±0,01 |
20,5 < m < 50,5 5) | ||
|
Im > 0,01-I1 | |||
|
5 = ±0,5 |
0,5 < m < 19,5 4) | ||
|
5 = ±1 |
20,5 < m < 50,5 5) | ||
|
Угол сдвига фаз между основной гармоникой напряжения и опорным сигналом 1 Гц (PPS), градус |
от 0 до ±180 |
Л = ±^F^f1 где kF = 0.0001 F Гц |
0,01 В < U < 80 В |
|
Л = ±kF'f1 kF = 0.00015 ^г^‘^'д-'ус " Гц |
U > 80 В |
Примечания
-
1) метрологические характеристики при измерении активной и реактивной электрической мощности сохраняются при выполнении перечисленных ниже условий:
-
- значения коэффициентов гармоник тока и напряжения одного порядка в диапазоне частот от 16 до 450 Гц не превышают соответственно 40 % и 10 %;
-
- значения коэффициентов интергармоник тока и напряжения одной частоты в диапазоне частот от 16 до 450 Гц не превышают соответственно 40 % и 10 %;
-
- значения коэффициентов гармоник тока и напряжения одного порядка в диапазоне частот свыше 450 до 2500 Гц не превышают соответственно 20 % и 5 %;
-
- значения коэффициентов интергармоник тока и напряжения одной частоты в диапазоне свыше 450 до 2525 Гц не превышают соответственно 20 % и 5 %;
-
- суммарный коэффициент гармоник и суммарный коэффициент интергармоник не должны превышать 70 % для тока и 50 % для напряжения.
-
2) К = cos ф при измерении активной мощности и К = sin ф при измерении реактивной мощности;
-
3) Y3) - приведенная погрешность измерения (нормирующее значение - полная электрическая мощность входного сигнала);
-
4) частоты гармоник (h-fi) или интергармоник (m-fi) не должны превышать 1020 Гц;
-
5) частоты гармоник (h^fi) или интергармоник (m^f'i) не должны превышать 2550 Гц.
Общие технические характеристики приведены в таблице 3.
Таблица 3
|
Характеристика |
Значение |
|
Потребляемая мощность от сети питания, В^А, не более |
1200 |
|
Габаритные размеры стойки (длина, ширина, высота), мм, не более |
700x600x2000 |
|
Среднее время наработки на отказ, ч |
10000 |
|
Средний срок службы, лет |
10 |
|
Масса, кг, не более |
180 |
|
Время установления рабочего режима, мин., не более |
60 |
|
Максимальная продолжительность непрерывной работы, ч. |
10 |
Условия применения приведены в таблице 4.
Таблица 4
|
Характеристика |
Значение |
|
Температура окружающего воздуха, °С |
23 ± 5 |
|
Относительная влажность воздуха, % |
до 80 при 25 °С |
|
Атмосферное давление, кПа (мм рт. ст.) |
84 - 106,7 (630 -800) |
Знак утверждения типа наносится на титульных листах эксплуатационной документации типографским способом и на табличке, закрепленной на приборной стойке.
Комплектность средства измеренийТаблица 5 - Комплект поставки ВЭТ
|
Наименование |
Обозначение |
Количество |
|
Мультиметр 3458A |
- |
2 шт. |
|
Генератор сигналов 33521В |
- |
1 шт. |
|
Преобразователь «ПТНЧ» |
МС2.725.001 |
1 шт. 1) |
|
Шунт токовый эталонный безреактивный ШЭ-0,1 |
МС5.638.001 |
1 шт. 1) |
|
Шунт токовый эталонный безреактивный ШЭ-0,5 |
МС5.638.001 |
1 шт. 1) |
|
Шунт токовый эталонный безреактивный ШЭ-1,0 |
МС5.638.001 |
1 шт. 1) |
|
Шунт токовый эталонный безреактивный ШЭ-2,5 |
МС5.638.001 |
1 шт. 1) |
|
Шунт токовый эталонный безреактивный ШЭ-5,0 |
МС5.638.001 |
1 шт. 1) |
|
Шунт токовый эталонный безреактивный ШЭ-10,0 |
МС5.638.001 |
1 шт. 1) |
|
Шунт токовый эталонный безреактивный ШЭ-50,0 |
МС5.638.001 |
1 шт. 1) |
|
Приемник сигналов UTC |
- |
1 шт. 1) |
|
Стойка приборная (600x2000x600) 3) |
Rittal, TS 8 |
1 комплект |
|
Блок коммутации «БК-1.0» |
МС3.609.003 |
1 шт. |
|
Блок генератора-синтезатора «Энергоформа-3.1» |
МС2.211.002 |
1 шт. |
|
Усилитель переменного тока «УТ-3.1» |
МС2.032.101 |
1 шт. |
|
Усилитель напряжения переменного тока «УН-3.1» |
МС2.032.102 |
1 шт. |
|
Делитель напряжения резистивный однофазный |
МС2.727.503 |
1 шт. |
|
Трансформатор понижающий однофазный «ТП-1.0» |
МС2.727.502 |
1 шт. |
|
Преобразователь интерфейсов «Agilent 82357B USB/GPIB Interface» |
- |
2 шт. |
|
Блок соединительный (разветвитель сигналов PPS) |
- |
1 шт. |
|
Преобразователь интерфейса «USB-4RS232» |
МС2.008.002 |
1 шт. |
|
Кабели для связи по интерфейсам |
1 комплект | |
|
Кабели питания трехпроводные (с защитным заземлением) |
IEC-320-C13 |
1 комплект |
|
Кабели измерительные |
- |
1 комплект |
|
Кабели коаксиальные «BNC-BNC» |
- |
1 комплект |
|
DK блок розеток (7 розеток с выключателем) |
- |
2 шт. |
|
Компьютер типа IBM PC |
- |
1 шт. |
|
Руководство по эксплуатации4) |
МС2.702.501 РЭ |
1 экз. |
|
Формуляр |
МС2.702.501 ФО |
1 экз. |
|
Методика поверки |
- |
1 экз. |
|
Наименование |
Обозначение |
Количество |
|
Упаковка |
- |
1 комплект |
|
ПО «EnergoEtalon™» и Руководство пользователя ПО на CD |
- |
1 шт. |
|
Измеритель параметров микроклимата «Метеоскоп-М» |
- |
1 шт. 2) |
|
Принтер |
- |
1 шт. 2) |
|
Источник бесперебойного питания (2000 В^А) |
- |
1 шт. 2) |
|
Примечания:
| ||
изложены в Руководстве по эксплуатации МС2.702.501 РЭ.
Нормативные и технические документы, устанавливающие требования к Установкам электроэнергетическим эталонным «ВЭТ-МЭ 1.0»ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
МИ 1940-88 ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока от 1^10-8 до 25 А в диапазоне частот от 20 до 1^106 Гц;
ГОСТ Р 8.648-2008 ГСИ. Государственная поверочная схема для средств измерений переменного напряжения до 1000 В в диапазоне частот от 1^10-2 до 2^109 Гц;
ГОСТ 8.551-2013 ГСИ. Государственная поверочная схема для средств измерений электрической мощности и электрической энергии в диапазоне частот от 1 до 2500 Гц;
ТУ 4381-057-49976497-2014. Установки электроэнергетические эталонные «ВЭТ-МЭ 1.0». Технические условия.
ИзготовительОбщество с ограниченной ответственностью «Научно-производственное
предприятие Марс-Энерго» (ООО «НПП Марс-Энерго»)
ИНН 7826694683
Юридический адрес: 199034, г. Санкт-Петербург, 13-я линия В.О., д.6-8, лит. А, помещ. 40Н
Тел.: (812) 327-21-11; факс (812) 309-03-56
E-mail: mail@mars-energo.ru
Испытательный центрГосударственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева»)
190005, г. Санкт-Петербург, Московский пр-кт, д. 19
тел. (812) 251-76-01, факс (812) 713-01-14
E-mail:info@vniim.ru
Уникальный номер записи в реестре аккредитованных лиц № 30001-10.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «16» октября 2024 г. № 2463
Лист № 1
Всего листов 9
Регистрационный № 60577-15
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексы учёта газа ЭМИС-ЭСКО 2230
Назначение средства измеренийКомплексы учёта газа ЭМИС-ЭСКО 2230 (далее - комплекс или ЭМИС-ЭСКО 2230), предназначены для измерения объёмного расхода и объёма, давления, температуры природного, нефтяных товарных и других однокомпонентных и многокомпонентных газов и газовых смесей (далее - газ) при рабочих условиях с последующим приведением к объёму при стандартных условиях.
Описание средства измеренийПринцип действия комплекса основан на одновременном измерении расхода, давления, температуры газа при рабочих условиях соответствующими измерительными каналами (в дальнейшем - ИК) и вычисления, по измеренным значениям расхода (объема) газа, приведенного к стандартным условиям (Pc=0,101325 МПа, Тс 20 °С), с отображением результатов измерений на дисплее и передачей их на персональный компьютер (ПК) по цифровым каналам связи. Расход и объём газа при рабочих условиях приводят к стандартным условиям по ГОСТ Р 8.740-2011.
ГОСТ 2939-63 в соответствии с требованиями
8.740-2011 комплексы выпускаются в 5 исполнениях, измерений объёмного расхода и объёма газа (далее -
В соответствии с ГОСТ Р различающихся уровнем точности уровень точности комплекса), приведенных к стандартным условиям (см. таблицу 1).
Таблица 1 - Пределы допускаемой относительной погрешности измерений комплексом объёмного расхода и объёма газа, приведенных к стандартным условиям, при разных уровнях точности комплекса
|
Уровень точности комплекса |
А |
Б |
В |
Г |
Д |
|
Пределы допускаемой относительной погрешности измерений объёмного расхода и объёма газа, приведенных к стандартным условиям, % |
±0,75 |
±1,0 |
±1,5 |
±2,5 |
±4,0 |
В измерительных каналах расхода и объёма используются расходомеры (или счётчики) объёмного расхода с унифицированными выходными сигналами, в том числе турбинные, ротационные и вихревые, соответствующие требованиям ГОСТ Р 8.740-2011.
Комплексы, в зависимости от расходомеров (или счётчиков), входящих в их состав, выпускаются в трех модификациях:
-
- «ЭМИС-ЭСКО 2230-В» - комплекс учёта газа на базе вихревых расходомеров;
-
- «ЭМИС-ЭСКО 2230-Р» - комплекс учёта газа на базе ротационных счётчиков;
- «ЭМИС-ЭСКО 2230-Т» - комплекс учёта газа на базе турбинных счётчиков.
В зависимости от применяемых средств обработки результатов измерений, входящих в состав ЭМИС-ЭСКО 2230, комплексы выпускаются в двух модификациях.
Комплекс учёта газа ЭМИС-ЭСКО 2230 - Х - (стандартное исполнение), состоящий из следующих компонентов (средств измерений, зарегистрированных в Федеральном информационном фонде по обеспечению единства измерений (далее - ФИФ по ОЕИ):
- расходомеров (или счётчиков) с токовым, частотным, импульсным или цифровым интерфейсным выходом, имеющих пределы допускаемой относительной погрешности при измерении расхода газа и газовых смесей - в соответствии с таблицей 3;
- преобразователей расчётно-измерительных (контроллеров/вычислителей), в соответствии с таблицей 2;
давления
- измерительных преобразователей абсолютного или избыточного с унифицированным токовым выходом, в соответствии с таблицей 2 и 3;
А, В, С токовым соответствии
- измерительных преобразователей температуры классов допуска AA, по ГОСТ 6651-2009 или термометров сопротивления с унифицированным выходным сигналом и основной приведенной погрешностью в с таблицами 2 и 3;
- барьеров искрозащиты (при необходимости), имеющих пределы допускаемой приведенной погрешности в интервале ± 0,1 %.
Комплекс учёта газа ЭМИС-ЭСКО 2230 - Х - БК - состоящий из следующих компонентов (средств измерений, зарегистрированных в ФИФ по ОЕИ):
- расходомеров (или счётчиков) с токовым, частотным, импульсным или цифровым интерфейсным выходом, имеющих пределы допускаемой относительной погрешности при измерении расхода газа и газовых смесей в соответствии с таблицей 3;
- блоков коррекции газа, в состав которых входят датчики давления и температуры, с относительной погрешностью приведения объёмного расхода к стандартным условиям, с учётом погрешности измерения давления, температуры и вычисления коэффициента сжимаемости в соответствии с таблицами 2 и 3;
- барьеров искрозащиты (при необходимости), имеющих пределы допускаемой приведенной погрешности не более ± 0,1 %.
Типы преобразователей расчётно-измерительных (контроллеров/вычислителей) и блоков коррекции применяемых в составе комплексов представлены в таблице 2.
Объёмный расход и объём, приведённые к стандартным условиям, фактор сжимаемости газов и газовых смесей, в том числе природного и влажного нефтяного газа, диоксида углерода, азота, аргона, ацетилена, аммиака, измеряются и вычисляются в соответствии с ГОСТ 30319.2, ГОСТ Р 8.733, ГСССД МР 113, ГСССД МР 118, ГСССД МР 134.
Таблица 2 - Измерительные преобразователи температуры и давления и средства обработки результатов измерений, входящие в состав комплекса
|
Наименование средства измерений (СИ) |
Регистрационный номер в ФИФ по ОЕИ |
Изготовитель |
|
1 |
2 |
3 |
|
Блоки коррекции | ||
|
Блок коррекции газа Флоугаз |
47254-11 |
ООО ЭПО «Сигнал» |
|
Корректоры объёма газа ЕК-270 |
41978-13 |
ООО «ЭЛЬСТЕР Газэлектроника» |
|
Блоки коррекции объёма газа измерительно-вычислительные БК |
48876-17 |
ООО ЭПО «Сигнал» |
|
Корректоры объёма газа ТС 220 |
47922-11 |
ООО «ЭЛЬСТЕР Газэлектроника» |
|
Корректоры объёма газа ELCOR-2, miniELCOR, microELCOR, maxiELCOR |
47252-11 |
Фирма «ELGAS, s.r.o.» |
|
Корректоры объёма газа CORUS |
50499-12 |
«Iron GmbH» |
|
Комплексы измерительные Суперфлоу 21В |
68442-17 |
ЗАО «Совтигаз» |
|
Корректоры объёма газа Суперфлоу 23 |
61729-15 |
ЗАО «Совтигаз» |
|
Корректоры газа, вычислители, преобразователи | ||
|
Корректоры СПГ742 |
48867-12 |
ЗАО НПФ ЛОГИКА |
|
Корректоры СПГ761 |
36693-13 |
ЗАО НПФ ЛОГИКА |
|
Корректоры СПГ762 |
37670-13 |
ЗАО НПФ ЛОГИКА |
|
Корректоры СПГ763 |
37671-13 |
ЗАО НПФ ЛОГИКА |
|
Вычислители УВП-280 |
53503-13 |
ООО СКБ «Промавтоматика» |
|
Преобразователь расчётно-измерительный ТЭКОН-19 |
61953-15 |
ООО «ИВП Крейт» |
|
Преобразователь расчётно-измерительный ТЭКОН-19Б |
35766-07 |
ООО «ИВП Крейт» |
|
Контроллер универсальный Миконт-186 |
54863-13 |
ОАО ИПФ «Сибнефтеавтоматика» |
|
Вычислители ВКГ-3Т |
31879-16 |
ЗАО «НПФ Теплоком» |
|
Приборы вторичные теплоэнергоконтроллеры ИМ2300 |
14527-17 |
ФГУП «ОКБ «Маяк» |
|
Преобразователи измерительные многофункциональные ИСТОК-ТМ |
21548-15 |
УЧП «НПЦ Спецсистема» |
|
Измерительные преобразователи температуры1 | ||
|
Термометры сопротивления из платины технические ТПТ-1, 17,19, 21 |
46155-10 |
ЗАО «ТЕРМИКО» |
таблицы 2
|
1 |
2 |
3 |
|
Термопреобразователи с унифицированным выходным сигналом Метран-270, Метран-270-Ex |
21968-11 |
ЗАО ПГ «МЕТРАН» |
|
Преобразователи температуры Метран-280, Метран-280-Ex |
23410-13 |
ЗАО ПГ «МЕТРАН» |
|
Термопреобразователи сопротивления Метран-2000 |
38550-13 |
ЗАО ПГ «МЕТРАН» |
|
Термопреобразователи сопротивления ТС |
58808-14 |
ООО НПП «ЭЛЕМЕР» |
|
Термопреобразователи универсальные ТПУ 0304 |
50519-17 |
ООО НПП «ЭЛЕМЕР» |
|
Термометры сопротивления платиновые ТСПТ |
36766-09 |
ООО «Производственная компания «ТЕСЕЙ» |
|
Термопреобразователи сопротивления платиновые ТСП-Н |
38959-17 |
ООО «ИНТЭП» |
|
Измерительные преобразователи давления1 | ||
|
Преобразователи давления измерительные СДВ |
28313-11 |
ЗАО «НПК ВИП» |
|
Датчики давления Метран-150 |
32854-13 |
ЗАО ПГ «МЕТРАН» |
|
Датчики давления Метран-75 |
48186-11 |
ЗАО ПГ «МЕТРАН» |
|
Преобразователи давления измерительные АИР-10 |
31654-14 |
ООО НПП «ЭЛЕМЕР» |
|
Преобразователи давления измерительные АИР-20/М2 |
63044-16 |
ООО НПП «ЭЛЕМЕР» |
|
Датчики давления «ЭЛЕМЕР - 100» |
39492-08 |
ООО НПП «ЭЛЕМЕР» |
|
Преобразователи давления измерительные САПФИР - 22ЕМ |
46376-11 |
ООО НПП «ЭЛЕМЕР» |
|
Микроэлектронные датчики абсолютного давления МИДА-ДА-15 |
50730-17 |
ЗАО «Микроэлектронные датчики и устройства» |
|
Преобразователи давления измерительные ОВЕН ПД100И |
56246-14 |
ООО «Завод №423» |
|
Датчики давления тензорезистивные APZ, ALZ, AMZ, ASZ |
62292-15 |
ООО «Пьезус» |
|
Датчики давления емкостные APZ, ALZ, AMZ, ASZ |
62291-15 |
ООО «Пьезус» |
|
Преобразователи давления измерительные APC, APR, PC, PR |
67276-17 |
Фирма APLISENS З.А, Польша |
|
1 Допускается применение измерительных преобразователей температуры и давления, с характеристиками не хуже вышеприведенных | ||
Во время работы комплекса контроллеры / блоки коррекции газа проводят измерение текущего времени исправной и неисправной работы, суммирование нарастающим итогом расхода среды, а также рассчитывают средние значения температуры и давления среды в трубопроводе и хранят их в виде интервальных, почасовых, суточных и месячных архивов.
Комплексы обеспечивают обмен данными с ПК для конфигурирования и передачи данных об измеренных значениях по цифровым (RS485, RS-232, Ethernet) или оптическим интерфейсам, а также через GSM/GPRS модем, встроенный в интерфейс контроллера или подключенный через соответствующие адаптеры и коммуникационное оборудование информационных каналов связи.
Внешний вид комплексов представлен на рисунках 1 и 2.
Пломбировка СИ, входящих в состав комплексов, с целью предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, производится в соответствии с указаниями, приведенными в эксплуатационной документации соответствующих СИ.
Рисунок 1 - Комплекс на базе вихревого расходомера ЭМИС-ЭСКО 2230 - В

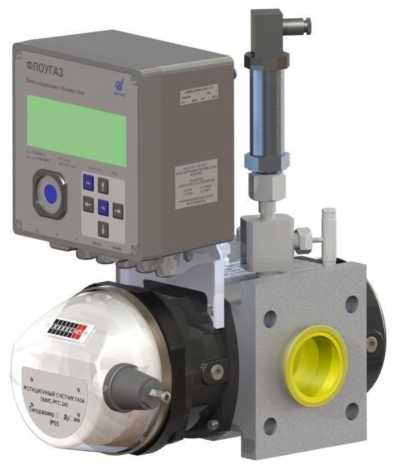

Рисунок 2 - Комплексы на базе ротационного или турбинного расходомеров ЭМИС-ЭСКО 2230 - Р, ЭМИС-ЭСКО 2230 - Т
Взрывозащищенность комплекса
обеспечивается за счёт применения в составе ЭМИС- ЭСКО 2230 взрывозащищенных измерительных преобразователей. Соединение и подключение корректоров и вычислителей, предполагающих установку вне взрывоопасной зоны, должно осуществляется с помощью связанного оборудования (сертифицированных барьеров искрозащиты).
Знак утверждения типа комплекса наносится на титульные листы эксплуатационной документации типографским способом и наклейкой на лицевую поверхность корпуса расходомера/счетчика газа. Заводской номер комплекса наносится в буквенно-цифровом формате в паспорт комплекса.
Программное обеспечениеВ качестве ПО комплексов принимается ПО средств обработки результатов измерений (блоки коррекции, корректоры газа, вычислители и преобразователи расчетноизмерительные) утвержденных типов и входящих в состав комплексов.
ПО средств обработки результатов измерений, используемых в составе комплекса имеет идентификационные данные, приведенные в соответствующих описаниях типа СИ, указанных в таблице 2.
Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - средний.
Метрологические и технические характеристикиТаблица 2.1 -
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон измерений объёмного расхода газа при рабочих условиях2, м3/ч:
|
от 1 до 20000 от 0 до 1600 от 5 до 1600 |
|
Диапазон измерений температуры газа2, °С:
|
от -40 до +250 от - 30 до +80 от -30 до +60 |
|
Диапазон измерений абсолютного / избыточного давления газа2, МПа:
|
от 0 до 25 от 0 до 1,6 от 0 до 10 |
|
Пределы допускаемой относительной погрешности измеренийобъёмного расхода и объёма газа, приведенных к стандартным условиям, % |
в соответствии с таблицей 1 |
|
Пределы допускаемой относительной погрешности измерений объёмного расхода газа при рабочих условиях, % |
в соответствии с таблицей 3 |
|
Пределы допускаемой относительной погрешности измерений температуры газа, % |
в соответствии с таблицей 3 |
|
Пределы допускаемой относительной погрешности измерений абсолютного / избыточного давления газа, % |
в соответствии с таблицей 3 |
|
Пределы допускаемой относительной погрешности приведенияобъёмного расхода и объёма газа при рабочих условиях к стандартным условиям , %3 |
в соответствии с таблицей 3 |
|
Пределы допускаемой относительной погрешности определения коэффициента сжимаемости, % |
в соответствии с таблицей 3 |
| |
Таблица 2.2 - Основные технические
|
Наименование характеристики |
Значение |
|
Рабочие условия эксплуатации:
|
в соответствии с техническойдокументацией на СИ, входящие в состав комплексадо 95, без конденсации от 84 до 106,7 |
|
Напряжение электропитания и потребляемая мощность |
в соответствии с технической документацией на СИ, входящие в состав комплекса |
|
Габаритные размеры, масса |
в соответствии с технической документацией на СИ, входящие в состав комплекса |
|
Средний срок службы, лет |
12 |
Таблица 3 - Пределы допускаемой относительной погрешности каналов измерения расхода, термодинамической температуры, давления измеряемой среды в зависимости уровня точности измерений комплекса
|
Наименование определяемойвеличины (процедуры) |
Пределы допускаемой относительной погрешности измерений и расчета величин, не более, %, для уровня точности комплекса | ||||||
|
А |
Б |
В1 |
В2 |
Г1 |
Г2 |
Д | |
|
Термодинамическая температура газа |
±0,20 |
±0,25 |
±0,30 |
±0,30 |
±0,50 |
±0,60 |
±0,75 |
|
Абсолютное (избыточное) давление газа |
±0,30 |
±0,45 |
±0,85 |
±0,70 |
±1,20 |
±1,70 |
±2,0 |
|
Расход и объём в рабочих условиях |
±0,50 |
±0,75 |
±1,0 |
±1,10 |
±2,0 |
±1,50 |
±2,5 |
|
Коэффициент сжимаемости |
±0,30 |
±0,40 |
±0,40 |
±0,40 |
±0,50 |
±0,75 |
±1,0 |
|
Приведение объёмного расхода и объёма газа при рабочих условияхк стандартным условиям с использованием блоков коррекции |
±0,50 |
±0,65 |
±1,0 |
±1,0 |
±1,5 |
±2,0 |
±3,0 |
наносится на титульные листы эксплуатационной документации (руководство по эксплуатации комплекса) типографским способом и наклейкой на лицевую поверхность корпуса расходомера/ счётчика газа.
Комплектность средства измеренийТаблица 4 - Комплектность комплексов учета газа ЭМИС-ЭСКО 2230 (стандартное исполнение)
|
Наименование |
Кол-во |
Примечание |
|
Комплекс в составе: |
1 | |
|
Расходомер / счётчик газа |
до 64 |
Тип, модификацияи исполнение СИ, их количество, определяютсяусловиями договора поставки |
|
Преобразователь расчетно-измерительный (контроллер/ вычислитель/ корректор) в комплекте с ПО |
до 16 | |
|
Измерительный преобразователь абсолютного или избыточного давления |
до 64 | |
|
Измерительный преобразователь температуры |
до 64 | |
|
Барьер искрозащиты |
до 64 |
При необходимости |
|
Комплект эксплуатационной документации на все СИ входящие в состав комплекса |
1 | |
|
Комплекс учета газа ЭМИС-ЭСКО 2230. Паспорт |
1 | |
|
Комплекс учета газа ЭМИС-ЭСКО 2230. Руководство по эксплуатации |
1 | |
|
Комплекс учета газа ЭМИС-ЭСКО 2230. Методика поверки, с изменением №1 |
1 |
По заказу |
Таблица 5 - Комплектность комплексов учета газа ЭМИС-ЭСКО 2230-Х-БК
|
Наименование |
Кол-во |
Примечание |
|
Комплекс в составе: |
1 | |
|
Расходомер / счётчик газа |
до 64 |
Тип, модификация и исполнение СИ, их количество, определяются условиями договора поставки |
|
Блок коррекции в комплекте с ПО и преобразователями температуры и давления |
до 16 | |
|
Барьер искрозащиты |
до 64 |
При необходимости |
|
Комплект эксплуатационной документации на все СИ входящие в состав комплекса |
1 | |
|
Комплекс учета газа ЭМИС-ЭСКО 2230. Паспорт |
1 | |
|
Комплекс учета газа ЭМИС-ЭСКО 2230. Руководство по эксплуатации |
1 | |
|
Комплексы учета газа ЭМИС-ЭСКО 2230. Методика поверки, с изменением №1 |
1 |
По заказу |
приведены в разделе 1.4 документа «Руководство по эксплуатации. Комплексы учёта газа ЭМИС-ЭСКО 2230».
Нормативные и технические документы, устанавливающие требования к средству измеренийГОСТ Р 8.740-2011 ГСИ. Расход и количество газа. Методика измерений с помощью турбинных, ротационных и вихревых расходомеров и счетчиков;
ТУ 4218-050-14145564-2014. Комплексы учета газа ЭМИС-ЭСКО 2230. Технические условия.
ИзготовительАкционерное общество «Электронные и механические измерительные системы» (АО «ЭМИС»)
Юридический адрес: 454112, Челябинская обл., г.о. Челябинский,
вн. р-н Курчатовский, г. Челябинск, пр-кт Комсомольский, д. 29, стр. 7
Адрес места осуществления деятельности: 456518, Челябинская обл., Сосновский р-н, д. Казанцево, ул. Производственная, д. 7/1
Телефон: +7 (351) 729-99-12
Web-сайт: emis-kip.ru
Испытательный центрЗакрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)
Адрес: 125424, г. Москва, Волоколамское ш., д. 88, стр. 8
Телефон (факс): +7 495-491-78-12
Е-mail: sittek@mail.ru; mce-info@mail.ru
Web-сайт: https://www.kip-mce.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311313.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «16» октября 2024 г. № 2463
Лист № 1
Всего листов 33
Регистрационный № 61404-15
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Датчики газоаналитические Oldham модели OLC 10/100 (в комплекте с блоком WB), OLCT 10, OLCT 20, OLCT IR, OLCT 60/IR/XPIR, OLCT 80/IR/XPIR, OLCT 100/IS/HT/XP/XPIR, OLCT 200, CTX 300/IR, iTrans2
Назначение средства измеренийДатчики газоаналитические Oldham модели OLC 10/100 (в комплекте с блоком WB), OLCT 10, OLCT 20, OLCT IR, OLCT 60/IR/XPIR, OLCT 80/IR/XPIR, OLCT 100/IS/HT/XP/XPIR, OLCT 200, CTX 300/IR, iTrans2 (в дальнейшем - датчики) предназначены для измерения объемной доли или довзрывоопасной концентрации горючих газов и паров горючих жидкостей, объемной доли кислорода (O2), водорода (H2), диоксида углерода (CO2) и вредных веществ в воздухе рабочей зоны.
Описание средства измеренийДатчики представляют собой стационарные приборы непрерывного действия.
Конструктивно датчики выполнены одноблочными в пластиковом, алюминиевом или стальном корпусе (в зависимости от модели). Термохимические датчики модели OLC 10/100 с выходным сигналом по напряжению могут использоваться только с блоками WB преобразующими сигнал по напряжению в токовый сигнал 4-20 мА.
Принцип действия датчиков, в зависимости от определяемого компонента:
- объемная доля кислорода и вредных газов - электрохимический;
- объемная доля диоксида углерода - оптический;
- довзрывоопасная концентрация горючих газов - оптический или термохимический;
- объемная доля метана и водорода (диапазон измерений объемной доли от 0 до 100 %) - термокондуктометрический;
- объемная доля летучих органических соединений- фотоионизационный;
- объемная доля углеводородов и хладонов - полупроводниковый.
Датчики отличаются внешним видом, маркировкой взрывозащиты, принципом действия, наличием жидкокристаллического дисплея и выходных унифицированных сигналов.
Датчики моделей OLCT 200, iTrans2 могут иметь до двух измерительных каналов, моделей OLCT 80/IR/XPIR - до трех измерительных каналов. Датчики остальных моделей являются одноканальными.
Датчики моделей OLC 100, OLCT 20, OLCT 60/IR/XPIR, OLCT 80/IR/XPIR, OLCT 100/IS/HT/XP/XPIR могут иметь выносные чувствительные элементы. При этом к обозначению датчика добавляется буква D.
Датчики моделей OLCT 100HT выпускаются в высокотемпературном исполнении (до 200°С). Датчики моделей OLCT 100/IS/HT/XP/XPIR имеют одинаковый внешний вид (отличие заключается только во внешнем виде подключаемого сенсора).
Датчики моделей OLCT 200 могут выпускаться в арктическом исполнении (от минус 55 °С).
Датчики моделей OLCT 60/IR/XPIR, OLCT 80/IR/XPIR, OLCT 200 и iTrans2 имеют дисплей для отображения измерительной информации. OLCT 60/IR/XPIR, OLCT 80/IR/XPIR, OLCT 200 - жидкокристаллический дисплей, iTrans2 - светодиодный дисплей. Датчики исполнении
моделей CTX 300, CTX 300 IR могут выпускаются с жидкокристаллическим дисплеем, так и без него.
Датчики моделей OLCT 60/IR/XPIR имеют одинаковый заключается только во внешнем виде подключаемого сенсора).
Датчики моделей OLCT 80/IR/XPIR имеют одинаковый заключается только во внешнем виде подключаемого сенсора).
Датчики модели OLCT 80/IR/XPIR могут выпускаться в
как в
внешний
внешний
вид
вид
(отличие
(отличие
модулем
датчика
исполнении с беспроводной передачи данных по радиоканалу. При этом к обозначению добавляется слово Wireless.
Датчики обеспечивают выполнение следующих функций:
- непрерывное измерение содержания определяемого компонента;
- отображение результатов измерений на встроенном дисплее (для датчиков моделей OLCT 60/IR/XPIR, OLCT 80/IR/XPIR, OLCT 200, CTX300, CTX 300 IR и iTrans2);
- формирование унифицированного выходного аналогового сигнала 4 - 20 мА;
- формирование выходного цифрового сигнала (для датчиков моделей iTrans2, OLCT 200, OLCT 80/IR/XPIR по радиоканалу.
- передачу данных по протоколу HART (опционально для датчиков модели OLCT 200, iTrans2);
- диагностику состояния датчика.
Общий вид датчиков газоаналитических Oldham модели OLC 10/100 (в комплекте с блоком WB), OLCT 10, OLCT 20, OLCT IR, OLCT 60/IR/XPIR, OLCT 80/IR/XPIR, OLCT 100/IS/HT/XP/XPIR, OLCT 200, CTX 300/IR, iTrans2 приведен на рисунке 1. Схема пломбирования (на примере OLCT 60) приведена на рисунке 2.
Modbus датчиков Wireless беспроводная передача данных (протокол Modbus)
RS-485, протокол OLCT 80/IR/XPIR); для
Рисунок 1 - Общий вид датчиков газоаналитических Oldham модели OLC 10/100
(в комплекте с блоком WB), OLCT 10, OLCT 20, OLCT IR, OLCT 60/IR/XPIR, OLCT 80/IR/XPIR, OLCT 100/IS/HT/XP/XPIR, OLCT 200, CTX 300/IR, iTrans2
Стопорный винт - место пломбирования от несанкционированного доступа
Рисунок 2 - Схема пломбирования датчиков
Программное обеспечениеДатчики (за исключением моделей OLCT 60/IR/XPIR, OLCT 80/IR/XPIR, OLCT 200 и iTrans2) являются аналоговыми устройствами и не содержат микропроцессоров со встроенным программным обеспечением.
Датчики моделей OLCT 60/IR/XPIR, OLCT 80/IR/XPIR, OLCT 200 и iTrans2 имеют встроенное программное обеспечение.
Программное обеспечение предназначено для:
-
- обработки и передачи измерительной информации от первичного измерительного преобразователя;
-
- формирования выходного аналогового сигнала (4 - 20) мА;
-
- формирования цифрового выходного сигнала RS485 (для датчиков моделей iTrans2, OLCT 200, OLCT 80/IR/XPIR);
-
- передачи данных по протоколу HART (для датчиков модели OLCT 200, iTrans2);
-
- передачи данных по радиоканалу для исполнения Wireless датчиков модели OLCT 80/IR/XPIR.
-
- самодиагностики аппаратной части датчика;
-
- настройки нулевых показаний и чувствительности датчика.
Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик датчиков.
Датчики имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «средний» по Р 50.2.077-2014.
Таблица 1
|
Идентификационные данные (признаки) |
Значение | |||
|
Идентификационное наименование ПО |
Прошивка OLCT 60 |
Прошивка OLCT 80 |
Прошивка OLCT 200 |
Прошивка iTrans2 |
|
Номер версии (идентификационный номер) ПО |
V1.2 |
V1.9 |
V4.02 |
V3.79 |
|
Цифровой идентификатор ПО |
45A2, алгоритм CRC16 |
E362, алгоритм CRC16 |
BC83, алгоритм CRC16 |
A001, алгоритм CRC16 |
|
Примечание - номер версии ПО должен быть не ниже указанного в таблице. Значения контрольных сумм, указанные в таблице, относятся только к файлам встроенного ПО (firmware) указанных версий. | ||||
Основные метрологические характеристики датчиков приведены в таблицах 2 - 9.
Таблица 2 - Диапазоны показаний, диапазоны измерений, пределы допускаемой основной погрешности и предел допускаемого времени установления показаний для датчиков Oldham модели OLC 10/100
|
Определяемый компонент |
Диапазон показаний объемной доли / довзрыво-опасной концентрации определяемого компонента |
Диапазон измерений объемной доли/ довзрыво-опасной концентрации определяемого компонента |
Пределы допускаемой основной погрешности |
Предел допускаемого времени установления показаний систем Т0,9Д, с | |
|
абсолютной |
относительной, % | ||||
|
Горючие газы1) (термохимические датчики) |
от 0 до 100 % НКПР2) |
от 0 до 50 % НКПР |
+5 % НКПР |
20 | |
Примечания:
-
1) - поверочным компонентом является один из следующих определяемых компонентов: аммиак (NHз),метан (CHi), этан(C2H6), пропан (C3H8), бутан (C4H10), пентан (C5H12), гексан (C6H14), водород (H2), ацетилен (C2H2), этилен (C2H4), пропилен (C3H6), бензол (C6H6), оксид этилена (C2H4O), октан (C8H18), нонан (C9H20), декан (C10H22), этанол (C2H5OH), метанол (CH3OH), толуол (C6H5CH3), ацетон ((СПз): CO), стирол (С6Н5СНСН2), этилацетат (C4H8O2), метилтретбутиловый эфир ((C5H12O), 1,3-бутадиен (C4H6),
пары нефтепродуктов: бензин автомобильный по ГОСТ Р 51313-99, бензин авиационный по ГОСТ 1012-2013, бензин неэтилированный по ГОСТ Р 51866-2002, топливо для реактивных двигателей по ГОСТ 10227-86, топливо дизельное по ГОСТ 305-2013;
- значения НКПР для определяемых компонентов по ГОСТ 30852.19-2002.
|
Определяемый компонент |
Диапазон показаний объемной доли / довзрыво-опасной концентрации определяемого компонента |
Диапазон измерений объемной доли/ довзрыво-опасной концентрации определяемого компонента |
Пределы допускаемой основной погрешности |
Предел допускаемого времени установления показаний СИ Т0,9Д, с | |
|
абсолютной |
относительной, % | ||||
|
Горючие газы1) (термохимические датчики) |
от 0 до 100 % НКПР2) |
от 0 до 50 % НКПР |
+5 % НКПР |
20 | |
|
Оксид углерода (СО) |
от 0 до 300 млн-1 |
от 0 до 50 млн-1 включ |
+5млн-1 |
- |
45 |
|
св. 50 до 300 млн-1 |
- |
+10 | |||
|
Оксид азота (NO) 3) |
от 0 до 100 млн-1 |
от 0 до 10 млн-1 включ |
+2 млн-1 |
- |
30 |
|
св. 10 до 100 млн-1 |
- |
+20 | |||
|
Диоксид азота (NO2)3) |
от 0 до 30 млн-1 |
от 0 до 3 млн-1 включ |
+0,6 млн-1 |
- |
75 |
|
св. 3 до 30 млн-1 |
- |
+20 | |||
|
Хладон R22 (CHCIF2) |
от 0 до 2000 млн- 1 |
от 0 до 100 млн-1 |
+25 млн-1 |
- |
60 |
|
Хладон R134a (C2H2F4) |
от 0 до 2000 млн- 1 |
от 0 до 200 млн-1 включ |
+50 млн-1 |
- |
60 |
|
св. 200 до 2000 млн-1 |
- |
+25 | |||
Примечания:
-
1) - см. примечание1) к таблице 2;
-
2) - значения НКПР для определяемых компонентов по ГОСТ 30852.19-2002.
-
3) - используются для измерения объемной доли определяемого компонента при аварийной ситуации.
|
Определяемый компонент |
Диапазон показаний объемной доли определяемого компонента |
Диапазон измерений объемной доли определяемого компонента |
Пределы допускаемой основной погрешности |
Предел допускаемого времени установления показаний СИ Т0,9Д, с | |
|
абсолютной |
относительной, % | ||||
|
Диоксид углерода (CO2) |
от 0 до 1% |
от 0 до 0,5 % включ |
±0,1 % (об.д.) |
- |
70 |
|
св. 0,5 до 1 % |
- |
±20 | |||
|
от 0 до 5 % |
от 0 до 0,5 % включ |
±0,1 % (об.д.) |
- |
70 | |
|
св. 0,5 до 5 % |
- |
±20 | |||
|
от 0 до 10 % |
от 0 до 0,5 % включ |
±0,1 % (об.д.) |
- |
70 | |
|
св. 0,5 до 10 % |
- |
±20 | |||
|
от 0 до 50 % |
от 0 до 0,5 % включ |
±0,1 % (об.д.) |
- |
70 | |
|
св. 0,5 до 50 % |
- |
±20 | |||
Таблица 5 - Диапазоны показаний, диапазоны измерений, пределы допускаемой основной погрешности и предел допускаемого времени установления показаний для оптических датчиков Oldham модели OLCT IR, OLCT 60IR, OLCT 80IR, OLCT 60XPIR, OLCT 80XPIR и OLCT 100 XPIR
|
Определяемый компонент |
Диапазон показаний объемной доли / довзрыво-опасной концентрации определяемого компонента |
Диапазон измерений объемной доли/ довзрыво-опасной концентрации определяемого компонента |
Пределы допускаемой основной погрешности |
Предел допускаемого времени установления показаний СИ Т0,9Д, с | |
|
абсолютной |
относительной, % | ||||
|
Горючие газы1) (оптические датчики) |
от 0 до100 % НКПР 2) |
от 0 до 50 % НКПР включ |
±5 % НКПР |
- |
20 |
|
св. 50 до 100 % НКПР |
- |
±10 | |||
|
Горючие газы1) (оптические датчики) 3) |
от 0 до100 % НКПР 2) |
от 0 до 50 % НКПР |
±5 % НКПР |
20 | |
|
Метан (CH4) |
от 0 до100 % |
от 0 до 50 % включ |
±5 % об. д. |
- |
20 |
|
св. 50 до 100 % |
- |
±10 | |||
|
Определяемый компонент |
Диапазон показаний объемной доли / довзрыво-опасной концентрации определяемого компонента |
Диапазон измерений объемной доли/ довзрыво-опасной концентрации определяемого компонента |
Пределы допускаемой основной погрешности |
Предел допускаемого времени установления показаний СИ Т0,9Д, с | |
|
абсолютной |
относительной, % | ||||
|
Диоксид углерода (CO2) |
O |
LCT 60 IR, OLCT 60 XPIR, OLCT 100 XPIR | |||
|
от 0 до 5 % |
от 0 до 0,5 % включ |
+0,1 % |
- |
30 | |
|
св. 0,5 до 5 % |
- |
+20 | |||
|
OLCT 100 XPIR | |||||
|
от 0 до 10 % |
от 0 до 0,5 % включ |
+0,1 % |
- |
30 | |
|
св. 0,5 до 10 % |
- |
+20 | |||
|
OLCT IR, OLCT 60 IR, OLCT 80 IR (с подключенным OLCT IR) | |||||
|
от 0 до 3 % |
от 0 до 0,5 % включ |
+0,1 |
- |
30 | |
|
св. 0,5 до 3 % |
- |
+20 | |||
Примечания:
1) - поверочным компонентом является один из следующих определяемых компонентов: метан (CH4), этан(С2Нб), пропан (C3H8), бутан (C4H10), 1,3-бутадиен (С|Нб). пентан (C5H12), гексан (C6H14), ацетилен (C2H2), этилен (C2H4), пропилен (C3H6), бензол (C6H6), оксид этилена (C2H4O), октан (C8H18), нонан (C9H20), декан (C10H22), этанол (C2H5OH), метанол (CH3OH), толуол (C6H5CH3), ацетон ((СНз)2 CO), стирол (С6Н5СНСН2), этилацетат (C4H8O2), метилтретбутиловый эфир ((C5H12O), пары нефтепродуктов: бензин автомобильный по ГОСТ Р 51313-99, бензин авиационный по ГОСТ 1012-2013, бензин неэтилированный по ГОСТ Р 51866-2002, топливо для реактивных двигателей по ГОСТ 10227-86, топливо дизельное по ГОСТ 305-2013;
Датчики моделей OLCT IR, OLCT 60 IR, OLCT 80 IR не имеют следующих определяемых компонентов: ацетилен (C2H2), этилен (C2H4), 1,3-бутадиен (C4H6), стирол (С6Н5СНСН2).
-
2) - значения НКПР для определяемых компонентов по ГОСТ 30852.19-2002;
Датчики горючих газов определяемым компонентом для которых является октан (C8H18), нонан (C9H20), декан (C10H22), этанол (C2H5OH), метанол (CH3OH), толуол (C6H5СHз), ацетон ((CH3)2 CO), стирол (C6H5СHСH2), этилацетат (C4H8O2),
метилтретбутиловый эфир ((C5H12O), пары нефтепродуктов: бензин автомобильный по ГОСТ Р 51313-99, бензин авиационный по ГОСТ 1012-2013, бензин неэтилированный по ГОСТ Р 51866-2002, топливо для реактивных двигателей по ГОСТ 10227-86, топливо дизельное по ГОСТ 305-2013 имеют диапазон измерений от 0 до 50 % НКПР;
-
3) - диапазон измерений оптических датчиков горючих газов и паров горючих жидкостей от 0 до 50 % НКПР или от 0 до 100 % НКПР определяется при заказе и должен указываться в паспорте.
Определяемый компонент
Диапазон показаний объемной доли / довзрыво-опасной концентрации определяемог о компонента
Диапазон измерений объемной доли/ довзрыво-опасной
концентрации определяемого компонента
Пределы допускаемой основной погрешности
Предел допускаемого времени установления показаний
СИ Т0,9Д, с
абсолютной
относительной, %
ермохимические сенсоры (OLCT
100 XP, OLCT 100 HT)
Горючие газы1) (термохимические датчики)
от 0 до 100
% НКПР2)
от 0 до 50 %
НКПР
+5 %
НКПР
20
Электрохимические сенсоры (OLCT 100 XP и OLCT100 IS)
Оксид углерода (СО)
от 0 до 100 млн-
1
от 0 до 20 млн-1
включ
+4 млн-1
-
45
св. 20 до 100
млн-1
-
+20
от 0 до 300 млн-
1
от 0 до 50 млн-1
включ
+5 млн-1
-
св. 50 до 300
млн-1
-
+10
от 0 до 1000
млн-1
от 0 до 100 млн-1
включ
+10 млн-1
-
св. 100 до 1000
млн-1
-
+10
Водород (H2)
от 0 до 2000
млн-1
от 0 до 100 млн-1
включ
+10 млн-1
-
150
св. 100 до 2000
млн-1
-
+10
Сероводород
(H2S)
от 0 до 30 млн-1
от 0 до 8 млн-1
включ
+1,6 млн-1
-
45
св. 8 до 30 млн-1
-
+20
от 0 до 100 млн-
1
от 0 до 20 млн-1
включ
+4,0 млн-1
-
св. 20 до 100
млн-1
-
+20
от 0 до 1000
млн-1
от 0 до 100 млн-1
включ
+20 млн-1
-
св. 100 до 1000
млн-1
-
+20
Определяемый компонент
Диапазон показаний объемной доли / довзрыво-опасной концентрации определяемог о компонента
Диапазон измерений объемной доли/ довзрыво-опасной концентрации определяемого компонента
Пределы допускаемой основной погрешности
Предел допускаемого времени установления показаний
СИ Т0,9Д, с
абсолютной
относительной, %
Аммиак (NH3)
от 0 до 100 млн-
1
от 0 до 20 млн-1
включ
+5 млн-1
-
55 (IS)
180 (XP)
св. 20 до 100
млн-1
-
±25
от 0 до 1000
млн-1
от 0 до 60 млн-1
включ
+12 млн-1
-
св. 60 до 1000 млн-1
-
±20
от 0 до 5000
млн-1
от 0 до 200 млн-1
включ
+40 млн-1
-
свыше 200 до 5000 млн-1
-
±20
Оксид азота
(NO)3)
от 0 до 100 млн-
1
от 0 до 10 млн-1
включ
+2 млн-1
-
30
св. 10 до 100
млн-1
-
±20
от 0 до 300 млн-
1
от 0 до 50 млн-1
включ
±10 млн-1
-
св. 50 до 300
млн-1
-
±20
от 0 до 1000
млн-1
от 0 до 100 млн-1
включ
±20 млн-1
-
св. 100 до 1000
млн-1
-
±20
Кислород (O2)
от 0 до 30 %
от 0 до 30 %
±0,5 %
(об. д.)
-
10
Метимеркаптан
(CH3SH)3)
от 0 до 100 млн-
1
от 0 до 16 млн-1
включ
±4 млн-1
-
30
св. 16 до 100
млн-1
-
±25
Этилмеркаптан
(C2H5SH)3)
от 0 до 100 млн-
1
от 0 до 16 млн-1
включ
±4 млн-1
-
30
св. 16 до 100
млн-1
-
±25
Электрохимические сенсоры (OLCT100 I
[S)
Диоксид азота (N02)
от 0 до 10 млн-1
от 0 до 1 млн-1
включ
±0,2 млн-1
-
75
св. 1 до 10 млн-1
-
±20
от 0 до 30 млн-1
от 0 до 3 млн-1
включ
±0,6 млн-1
-
св. 3 до 30 млн-1
-
±20
Определяемый компонент
Диапазон показаний объемной доли / довзрыво-опасной концентрации определяемог о компонента
Диапазон измерений объемной доли/ довзрыво-опасной концентрации определяемого компонента
Пределы допускаемой основной погрешности
Предел допускаемого времени установления показаний
СИ Т0,9Д, с
абсолют
ной
относительной, %
Диоксид серы (SO2)
от 0 до 10 млн-1
от 0 до 4,5 млн-1
включ
+0,9 млн-1
-
60
св. 4,5 до 10 млн-
1
-
+20
от 0 до 30 млн-1
от 0 до 4,5 млн-1
включ
+0,9 млн-1
-
св. 4,5 до 30 млн-
1
-
+20
от 0 до100 млн
1
от 0 до 20 млн-1
включ
+4,0 млн-1
-
св. 20 до 100
млн-1
-
+20
Хлористый водород (HCl)
от 0 до 30 млн-1
от 0 до 4 млн-1
включ
+0,8 млн-1
-
60
св. 4 до 30 млн-1
-
+20
от 0 до 100 млн-
1
от 0 до 30 млн-1
+5 млн-1
-
Синильная кислота (HCN)3)
от 0 до 10 млн-1
от 0 до 1 млн-1
включ
+0,25 млн-1
-
75
св. 1 до 10 млн-1
-
+25
от 0 до 30 млн-1
от 0 до 1 млн-1
включ
+0,2 млн-1
-
св. 1 до 30 млн-1
-
+20
Хлор (Cl2) 3)
от 0 до 10 млн-1
от 0 до 0,5 млн-1
включ
+0,1 млн-1
-
60
св. 0,5 до 10 млн-1
-
+20
Фосген
(COCI2)
от 0 до 1,0 млн-
1
от 0 до 0,1млн-1
включ
+0,025
млн-1
-
90
св. 0,1 до 1,0 млн-1
-
+25
Фосфин
(РНз)
от 0 до 1,0 млн-
1
от 0 до 0,07 млн-1
включ
+0,02 млн-
1
-
120
св. 0,07 до 1 млн-
1
-
+20
Арсин (AsH3)3)
от 0 до 1,0 млн-
1
от 0 до 0,07 млн-1
включ
+0,02 млн-
1
-
120
св. 0,07 до 1 млн-
1
-
+20
Определяемый компонент
Диапазон показаний объемной доли / довзрыво-опасной концентрации определяемог о компонента
Диапазон измерений объемной доли/ довзрыво-опасной концентрации определяемого компонента
Пределы допускаемой основной погрешности
Предел допускаемого времени установления показаний
СИ Т0,9Д, с
абсолютной
относительной, %
Этиленоксид
(C2H4O) 3)
от 0 до 30 млн-1
от 0 до 0,8 млн-1
включ
+0,2млн-1
-
180
св. 0,8 до 30 млн-
1
-
+25
Формальдегид
(CH2O) 3)
от 0 до 50 млн-1
от 0 до 10 млн-1
+2,0 млн-1
-
240
Фтор
(F2) 3)
от 0 до 1 млн-1
от 0 до 0,07 млн-1
включ
+0,018 млн-1
-
60
св. 0,07 до 1 млн-
1
-
+25
Полупроводниковые сенсоры (OLCT 100 XP)
(о,м,п)-ксилол
(СбН4(СНз)2) 3)
от 0 до 500 млн-
1
от 0 до 100 млн-1
включ
+25 млн-1
-
60
св. 100 до 250
млн-1
-
+25
Толуол (СбН5СНз)3)
от 0 до 500 млн-
1
от 0 до 100 млн-1
включ
+25 млн-1
-
60
св. 100 до 500
млн-1
-
+25
Этанол (C2H5OH)
от 0 до 500 млн-
1
от 0 до 100 млн-1
включ
+25 млн-1
-
60
св. 100 до 500
млн-1
-
+25
Хладон R22 (CHCIF2)
от 0 до 2000
млн-1
от 0 до 100 млн-1
+25 млн-1
-
60
Хладон R12 (CCI2F2)
от 0 до 10000
млн-1
от 0 до 100 млн-1
+25 млн-1
-
60
Хладон R134a
(C2H2F4)
от 0 до 2000 млн-
1
от 0 до 200 млн-1
включ
+50 млн-1
-
60
св. 200 до 2000
млн-1
-
+25
Хладон R227a
(C3HF7)
от 0 до 10000
млн-1
от 0 до 1000 млн-
1 включ
+250 млн-1
-
60
св. 1000 до 5000
млн-1
-
+25
Изопропанол (C3H7OH)
от 0 до 500 млн-
1
от 0 до 30 млн-1
+10 млн-1
-
20
Хладон R407c4)
от 0 до 1000
млн-1
от 0 до 100 млн-1
включ
+25млн-1
-
60
св. 100 до 1000
млн-1
-
+25
Определяемый компонент
Диапазон показаний объемной доли / довзрыво-опасной концентрации определяемог о компонента
Диапазон измерений объемной доли/ довзрыво-опасной концентрации определяемого компонента
Пределы допускаемой основной погрешности
Предел допускаемого времени установления показаний
СИ Т0,9Д, с
абсолютной
относительной, %
Хладон R410a5)
от 0 до 1000
млн-1
от 0 до 100 млн-1
включ
+25млн-1
-
60
св. 100 до 1000
млн-1
-
+25
Примечания:
-
1) - см. примечание 1) к таблице 2;
-
2) - значения НКПР для определяемых компонентов по ГОСТ 30852.19-2002;
-
3) - используются для измерения объемной доли определяемого компонента при аварийной ситуации;
-
4) - Хладон R407c смесь хладонов (по массе): R32 (CH2F2) -23%, R125 (C2HF5) -25%, R134a (C2H2F4) -52%;
-
5) - Хладон R410a смесь хладонов (по массе): R32 (CH2F2) -50%, R125 (C2HF5) -50%.
-
Таблица 7 - Диапазоны показаний, диапазоны измерений, пределы допускаемой основной погрешности и предел допускаемого времени установления показаний для датчиков Oldham модели OLCT 20, OLCT 60/IR/XPIR, OLCT 80/IR/XPIR и CTX 300
|
Определяемый компонент |
Диапазон показаний объемной доли / довзрыво-опасной концентрации определяемого компонента |
Диапазон измерений объемной доли/ довзрыво-опасной концентрации определяемого компонента |
Пределы допускаемой основной погрешности |
Предел допускаемого времени установления показаний СИ Т0,9Д, с | |
|
абсолютной |
относительной, % | ||||
|
OLCT 20, OLCT 60, OLCT 80 | |||||
|
Горючие газы1) (термохимические датчики) |
от 0 до 100 % НКПР2) |
от 0 до 50 % НКПР |
+5 % НКПР |
20 | |
|
Горючие газы (метан, водород, гексафторид серы) (термокондуктоме трические датчики) |
от 0 до100 % |
от 0 до 50 % включ |
+5 % (об. д.) |
- |
20 |
|
св. 50 до 100 % |
+10 | ||||
|
Метимеркаптан (CH3SH)3) |
от 0 до 30 млн-1 |
от 0 до 30млн-1 |
+4 млн-1 |
- |
30 |
|
Этилмеркаптан (C2H5SH)3) |
от 0 до 30 млн-1 |
от 0 до 30 млн-1 |
+4 млн-1 |
- |
30 |
|
Определяемый компонент |
Диапазон показаний объемной доли / довзрыво-опасной концентрации определяемого компонента |
Диапазон измерений объемной доли/ довзрыво-опасной концентрации определяемого компонента |
Пределы допускаемой основной погрешности |
Предел допускаемого времени установления показаний СИ Т0,9Д, с | |
|
абсолютной |
относительной, % | ||||
|
OLCT 2( |
0, OLCT 60, OLCT 80 и CTX300 | ||||
|
Аммиак (NH3) |
от 0 до 100 млн-1 |
от 0 до 20 млн-1 включ |
+5 млн-1 |
- |
55 |
|
св. 20 до 100 млн- 1 |
- |
+25 | |||
|
от 0 до 1000 млн-1 |
от 0 до 60 млн-1 включ |
+12 млн-1 |
- | ||
|
св. 60 до 1000 млн-1 |
- |
+20 | |||
|
от 0 до 5000 млн-1 |
от 0 до 200 млн-1 включ |
+40 млн-1 |
- | ||
|
св. 200 до 5000 млн-1 |
- |
+20 | |||
|
Оксид углерода (СО) |
от 0 до 100 млн-1 |
от 0 до 20 млн-1 включ |
+4 млн-1 |
- |
45 |
|
св. 20 до 100 млн- 1 |
- |
+20 | |||
|
от 0 до 300 млн-1 |
от 0 до 50 млн-1 включ |
+5 млн-1 |
- | ||
|
св. 50 до 300 млн- 1 |
- |
+10 | |||
|
от 0 до 1000 млн- 1 |
от 0 до 100 млн-1 включ |
+10 млн-1 |
- | ||
|
св. 100 до 1000 млн-1 |
- |
+10 | |||
|
Сероводород (H2S) |
от 0 до 30 млн-1 |
от 0 до 8 млн-1 включ |
±1,6 млн-1 |
- |
45 |
|
св. 8 до 30 млн-1 |
- |
+20 | |||
|
от 0 до 100 млн-1 |
от 0 до 20 млн-1 включ |
+4,0 млн-1 |
- | ||
|
св. 20 до 100 млн- 1 |
- |
+20 | |||
|
от 0 до 1000 млн- 1 |
от 0 до 100 млн-1 включ |
+20 млн-1 |
- | ||
|
св. 100 до 1000 млн-1 |
- |
+20 | |||
|
Определяемый компонент |
Диапазон показаний объемной доли / довзрыво-опасной концентрации определяемого компонента |
Диапазон измерений объемной доли/ довзрыво-опасной концентрации определяемого компонента |
Пределы допускаемой основной погрешности |
Предел допускаемого времени установления показаний СИ Т0,9Д, с | |
|
абсолютной |
относительной, % | ||||
|
Оксид азота (NO)3) |
от 0 до 100 млн-1 |
от 0 до 10 млн-1 включ |
+2 млн-1 |
- |
30 |
|
св. 10 до 100 млн- 1 |
- |
+20 | |||
|
от 0 до 300 млн-1 |
от 0 до 50 млн-1 включ |
+10 млн-1 |
- | ||
|
св. 50 до 300 млн- 1 |
- |
+20 | |||
|
от 0 до 1000 млн-1 |
от 0 до 100 млн-1 включ |
+20 млн-1 |
- | ||
|
св. 100 до 1000 млн-1 |
- |
+20 | |||
|
Водород (H2) |
от 0 до 2000 млн-1 |
от 0 до 100 млн-1 включ |
+10 млн-1 |
- |
150 |
|
св. 100 до 2000 млн-1 |
- |
+10 | |||
|
Кислород (O2) |
от 0 до 30 % |
от 0 до 30 % |
+0,5 % (об. д.) |
- |
10 |
|
Диоксид азота (NO2) |
от 0 до 10 млн-1 |
от 0 до 1 млн-1 включ |
+0,2 млн-1 |
75 | |
|
св. 1 до 10 млн-1 |
+20 | ||||
|
от 0 до 30 млн-1 |
от 0 до 3 млн-1 включ |
+0,6 млн-1 |
- | ||
|
св. 3 до 30 млн-1 |
- |
+20 | |||
|
Диоксид серы (SO2) |
от 0 до 10 млн-1 |
от 0 до 4,5 млн-1 включ |
+0,9 млн-1 |
- |
60 |
|
св. 4,5 до 10 млн- 1 |
- |
+20 | |||
|
от 0 до 30 млн-1 |
от 0 до 4,5 млн-1 включ |
+0,9 млн-1 |
- | ||
|
св. 4,5 до 30 млн- 1 |
- |
+20 | |||
|
от 0 до 100 млн-1 |
от 0 до 20 млн-1 включ |
+4,0 млн-1 |
- | ||
|
св. 20 до 100 млн- 1 |
- |
+20 | |||
|
Хлористый водород (HCl) |
от 0 до 30 млн-1 |
от 0 до 4 млн-1 включ |
+0,8 млн-1 |
- |
60 |
|
св. 4 до 30 млн-1 |
- |
+20 | |||
|
от 0 до 100 млн-1 |
от 0 до 30 млн-1 |
+5 млн-1 |
- | ||
|
Определяемый компонент |
Диапазон показаний объемной доли / довзрыво-опасной концентрации определяемого компонента |
Диапазон измерений объемной доли/ довзрыво-опасной концентрации определяемого компонента |
Пределы допускаемой основной погрешности |
Предел допускаемого времени установления показаний СИ Т0,9Д, с | |
|
абсолютной |
относительной, % | ||||
|
Синильная кислота (HCN)3) |
от 0 до 10 млн-1 |
от 0 до 1 млн-1 включ |
+0,25 млн-1 |
- |
45 |
|
св. 1 до 10 млн-1 |
- |
+25 | |||
|
от 0 до 30 млн-1 |
от 0 до 1 млн-1 включ |
+0,2 млн-1 |
- | ||
|
св. 1 до 30 млн-1 |
- |
+20 | |||
|
Хлор (Cl2)3) |
от 0 до 10 млн-1 |
от 0 до 0,5 млн-1 включ |
+0,1 млн-1 |
- |
60 |
|
св. 0,5 до 10 млн-1 |
- |
+20 | |||
|
Озон (Оз)3) |
от 0 до 1 млн-1 |
от 0 до 0,10 млн- 1 включ |
+0,03 млн-1 |
- |
60 |
|
св. 0,10 до 0,6 млн-1 |
- |
+25 | |||
|
Фосген (COC12) |
от 0 до 1 млн-1 |
от 0 до 0,1 млн-1 включ |
+0,03 млн-1 |
- |
90 |
|
св. 0,1 до 1,0 млн-1 |
- |
+25 | |||
|
Фосфин (РНз) |
от 0 до 1 млн-1 |
от 0 до 0,07 млн- 1 включ |
+0,02 млн-1 |
- |
120 |
|
св. 0,07 до 1 млн- 1 |
- |
+20 | |||
|
Арсин (AsH3)3) |
от 0 до 1 млн-1 |
от 0 до 0,07 млн- 1 включ |
+0,02 млн-1 |
- |
120 |
|
св. 0,07 до 1 млн- 1 |
- |
+20 | |||
|
Фтористый водород (HF) |
от 0 до 10 млн-1 |
от 0 до 0,6 млн-1 включ |
+0,1 млн-1 |
- |
80 |
|
св. 0,6 до 10 млн- 1 |
- |
+20 | |||
|
Этиленоксид (C2H4O) |
от 0 до 30 млн-1 |
от 0 до 0,8 млн-1 включ |
+0,2 млн-1 |
- |
180 |
|
св. 0,8 до 30 млн- 1 |
- |
+25 | |||
|
Фтор (F2) 3) |
от 0 до 1 млн-1 |
от 0 до 0,07 млн- 1 включ |
+0,018 млн-1 |
- |
60 |
|
св. 0,07 до 1 млн- 1 |
- |
+25 | |||
|
Определяемый компонент |
Диапазон показаний объемной доли / довзрыво-опасной концентрации определяемого компонента |
Диапазон измерений объемной доли/ довзрыво-опасной концентрации определяемого компонента |
Пределы допускаемой основной погрешности |
Предел допускаемого времени установления показаний СИ Т0,9Д, с | |
|
абсолютной |
относительной, % | ||||
|
Полупроводниковые сенсоры (OLCT 20, OLCT 60, OLCT 80 и CTX300) | |||||
|
(о,м,п)-ксилол (СбН4(СНз)2) 3) |
от 0 до 500 млн-1 |
от 0 до 100 млн-1 включ |
+25 млн-1 |
- |
б0 |
|
св. 100 до 250 млн-1 |
- |
+25 | |||
|
Толуол (СбН5СНз)3) |
от 0 до 500 млн-1 |
от 0 до 100 млн-1 включ |
+25 млн-1 |
- |
б0 |
|
св. 100 до 500 млн-1 |
- |
+25 | |||
|
Этанол (C2H5OH) |
от 0 до 500 млн-1 |
от 0 до 100 млн-1 включ |
+25 млн-1 |
- |
б0 |
|
св. 100 до 500 млн-1 |
- |
+5 | |||
|
Изопропанол (C3H7OH) |
от 0 до 500 млн-1 |
от 0 до 30 млн-1 |
+10 млн-1 |
- |
20 |
|
Полупроводниковые сенсоры OLCT 60 и CTX300 | |||||
|
Хладон R22 (CHCIF2) |
от 0 до 2000 млн-1 |
от 0 до 100 млн-1 |
+25 млн-1 |
- |
б0 |
|
Хладон R12 (CCI2F2) |
от 0 до 10000 млн-1 |
от 0 до 100 млн-1 |
+25 млн-1 |
- |
б0 |
|
Хладон R134a (C2H2F4) |
от 0 до 2000 млн-1 |
от 0 до 200 млн-1 включ |
+50млн-1 |
- |
б0 |
|
св. 200 до 2000 млн-1 |
- |
+25 | |||
|
Хладон R227a (C3HF7) |
от 0 до 10000 млн-1 |
от 0 до 1000 млн-1 включ |
+250 млн-1 |
- |
б0 |
|
свыше 1000 до 5000 млн-1 |
- |
+25 | |||
|
Полупроводниковые сенсоры OLCT б0 | |||||
|
Хладон R407c4) |
от 0 до 1000 млн- 1 |
от 0 до 100 млн-1 включ |
+25млн-1 |
- |
б0 |
|
св. 100 до 1000 млн-1 |
- |
+25 | |||
|
Хладон R410a5) |
от 0 до 1000 млн- 1 |
от 0 до 100 млн-1 включ |
+25млн-1 |
- |
б0 |
|
св. 100 до 1000 млн-1 |
- |
+25 | |||
|
CTX300 | |||||
|
Кислород (O2) |
от 0 до 100 % |
от 0 до 100 % |
+1,5 % (об. д.) |
20 | |
|
Определяемый компонент |
Диапазон показаний объемной доли / довзрыво-опасной концентрации определяемого компонента |
Диапазон измерений объемной доли/ довзрыво-опасной концентрации определяемого компонента |
Пределы допускаемой основной погрешности |
Предел допускаемого времени установления показаний СИ Т0,9Д, с | |
|
абсолютной |
относительной, % | ||||
|
Оксид углерода (СО) 3) |
от 0 до 1 % |
от 0 до 1 % |
±0,15 % (об. д.) |
- |
20 |
|
от 0 до 10 % |
от 0 до 10 % |
±1,5 % (об. д.) |
- |
20 | |
|
Водород (H2) |
от 0 до 2 % |
от 0 до 2 % |
±0,2 % (об. д.) |
- |
150 |
Примечания:
-
1) - см. примечание 1) к таблице 2;
-
2) - значения НКПР для определяемых компонентов по ГОСТ 30852.19-2002;
-
3) - используются для измерения объемной доли определяемого компонента при аварийной ситуации.
-
4) - Хладон R407c смесь хладонов (по массе): R32 (CH2F2) -23%, R125 (C2HF5) -25%, R134a (C2H2F4) -52%;
-
5) - Хладон R410a смесь хладонов (по массе): R32 (CH2F2) -50%, R125 (C2HF5) -50%.
Таблица 8 - Диапазоны показаний, диапазоны измерений, пределы допускаемой основной погрешности и предел допускаемого времени установления показаний для датчиков Oldham модели OLCT 200
|
Определяемый компонент |
Диапазон показаний объемной доли / довзрыво-опасной концентрации определяемого компонента |
Диапазон измерений объемной доли/ довзрыво-опасной концентрации определяемого компонента |
Пределы допускаемой основной погрешности |
Предел допускаемого времени установления показаний СИ Т0,9Д, с | |
|
абсолютной |
относительной, % | ||||
|
Горючие газы1) (термохимические датчики) |
от 0 до 100 % НКПР |
от 0 до 50 % НКПР |
±5 % НКПР |
20 | |
|
Горючие газы2) (оптические датчики) |
от 0 до 100% НКПР 3) |
от 0 до 50 % НКПР включ |
±5 % НКПР |
20 | |
|
св. 50 до 100 % НКПР |
- |
±10 | |||
|
Горючие газы1) (оптические датчики) 5) |
от 0 до 100 % НКПР 2) |
от 0 до 50 % НКПР |
±5 % НКПР |
20 | |
|
Диоксид углерода (CO2) |
от 0 до 5 % |
от 0 до 0,5 % включ |
±0,1 % |
- |
30 |
|
св. 0,5 до 5 % |
- |
±20 | |||
|
Определяемый компонент |
Диапазон показаний объемной доли / довзрыво-опасной концентрации определяемого компонента |
Диапазон измерений объемной доли/ довзрыво-опасной концентрации определяемого компонента |
Пределы допускаемой основной погрешности |
Предел допускаемого времени установления показаний СИ Т0,9Д, с | |
|
абсолютной |
относительной, % | ||||
|
Хлор (Cl2)4) |
от 0 до 50 млн-1 |
от 0 до 5 млн-1 включ |
+1 млн-1 |
- |
60 |
|
св. 5 до 50 млн- 1 |
+20 | ||||
|
Оксид углерода (СО) |
от 0 до 100 млн-1 |
от 0 до 20 млн-1 включ |
+4 млн-1 |
- |
45 |
|
св. 20 до 100 млн-1 |
- |
+20 | |||
|
от 0 до 300 млн-1 |
от 0 до 50 млн-1 включ |
+5 млн-1 |
- | ||
|
св. 50 до 300 млн-1 |
- |
+10 | |||
|
Сероводород (H2S) |
от 0 до 30 млн-1 |
от 0 до 8 млн-1 включ |
+1,6 млн-1 |
- |
45 |
|
св. 8 до 30 млн-1 |
- |
+ 20 | |||
|
от 0 до 100 млн-1 |
от 0 до 20 млн-1 включ |
+4,0 млн-1 |
- | ||
|
св. 20 до 100 млн-1 |
- |
+20 | |||
|
Аммиак (NH3) |
от 0 до 100 млн-1 |
от 0 до 20 млн-1 включ |
+5 млн-1 |
- |
55 |
|
св. 20 до 100 млн-1 |
- |
+25 | |||
|
от 0 до 500 млн-1 |
от 0 до 30 млн-1 включ |
+6 млн-1 |
- |
55 | |
|
св. 30 до 500 млн-1 |
- |
+20 | |||
|
Диоксид азота (NO2)4) |
от 0 до 30 млн-1 |
от 0 до 3 млн-1 включ |
+0,6 млн-1 |
- |
75 |
|
св. 3 до 30 млн-1 |
- |
+20 | |||
|
Кислород (O2) |
от 0 до 30 % |
от 0 до 30 % |
+0,5% (об. д.) |
- |
10 |
|
Диоксид серы (SO2) |
от 0 до 30 млн-1 |
от 0 до 4,5 млн-1 включ |
+0,9 млн-1 |
- |
60 |
|
св. 4,5 до 30 млн- 1 |
- |
+20 | |||
|
Хлористый водород (HCl) |
от 0 до 30 млн-1 |
от 0 до 4 млн-1 включ |
+0,8 млн-1 |
- |
60 |
|
св. 4 до 30 млн-1 |
- |
+20 | |||
|
Определяемый компонент |
Диапазон показаний объемной доли / довзрыво-опасной концентрации определяемого компонента |
Диапазон измерений объемной доли/ довзрыво-опасной концентрации определяемого компонента |
Пределы допускаемой основной погрешности |
Предел допускаемого времени установления показаний СИ Т0,9Д, с | |
|
абсолютной |
относительной, % | ||||
|
ФИД датчик | |||||
|
Изобутилен (i-C4H8) |
от 0 до 500 млн-1 |
от 0 до 50 млн-1 включ |
+10 млн-1 |
- |
20 |
|
св. 50 до 500 млн-1 |
- |
+20 | |||
|
Гексан (СбН14) |
от 0 до 500 млн-1 |
от 0 до 50 млн-1 включ |
+10 млн-1 |
- |
20 |
|
св. 50 до 500 млн-1 |
- |
+20 | |||
|
Бензол (СбНб) 4) |
от 0 до 500 млн-1 |
от 0 до 50 млн-1 включ |
+10 млн-1 |
- |
20 |
|
св. 50 до 500 млн-1 |
- |
+20 | |||
|
Толуол (C6H5СHз) 4) |
от 0 до 500 млн-1 |
от 0 до 50 млн-1 включ |
+10 млн-1 |
- |
20 |
|
св. 50 до 500 млн-1 |
- |
+20 | |||
|
Декан (C10H22) |
от 0 до 500 млн-1 |
от 0 до 25 млн-1 |
+5 млн-1 |
- |
20 |
|
(о,м,п)-ксилол (C6H4(СHз)2) |
от 0 до 500 млн-1 |
от 0 до 50 млн-1 включ |
+10 млн-1 |
- |
20 |
|
св. 50 до 250 млн-1 |
- |
+20 | |||
|
Стирол (C6H5СHСH2)4) |
от 0 до 500 млн-1 |
от 0 до 50 млн1 включ |
+10 млн-1 |
- |
20 |
|
св. 50 до 250 млн-1 |
- |
+20 | |||
|
Гептан (C7H16) |
от 0 до 500 млн-1 |
от 0 до 40 млн-1 |
+10 млн-1 |
- |
20 |
|
Октан (C8H18) |
от 0 до 500 млн-1 |
от 0 до 50 млн-1 |
+10 млн-1 |
- |
20 |
|
Нонан (C9H20) |
от 0 до 500 млн-1 |
от 0 до 50 млн-1 включ |
+10 млн-1 |
- |
20 |
|
св. 50 до 500 млн-1 |
- |
+20 | |||
|
Этиленоксид (C2H4O) 4) |
от 0 до 500 млн-1 |
от 0 до 50 млн-1 включ |
+10 млн-1 |
- |
20 |
|
свыше 50 до 500 млн-1 |
- |
+20 | |||
|
Определяемый компонент |
Диапазон показаний объемной доли / довзрыво-опасной концентрации определяемого компонента |
Диапазон измерений объемной доли/ довзрыво-опасной концентрации определяемого компонента |
Пределы допускаемой основной погрешности |
Предел допускаемого времени установления показаний СИ Т0,9Д, с | |
|
абсолютной |
относительной, % | ||||
|
Ацетон (СНзСОСНз) |
от 0 до 500 млн-1 |
от 0 до 50 млн-1 включ |
+10 млн-1 |
- |
20 |
|
св. 50 до 500 млн-1 |
- |
+20 | |||
|
Уксусная кислота (СНзСООН) 4) |
от 0 до 500 млн-1 |
от 0 до 30 млн-1 |
+5 млн-1 |
20 | |
|
Бутилацетат (C6H12O2) |
от 0 до 500 млн-1 |
от 0 до 50 млн-1 |
+10 млн-1 |
- |
20 |
|
Циклогексан (C6H12) |
от 0 до 500 млн-1 |
от 0 до 50 млн-1 включ |
+10 млн-1 |
- |
20 |
|
св. 50 до 300 млн-1 |
- |
+20 | |||
|
Циклогексанон (СбН10О) 4) |
от 0 до 500 млн-1 |
от 0 до 12 млн-1 |
+3 млн-1 |
- |
20 |
|
Этилен (C2H4) |
от 0 до 500 млн-1 |
от 0 до 50 млн-1 включ |
+10 млн-1 |
- |
20 |
|
св. 50 до 500 млн-1 |
- |
+20 | |||
|
Тетрахлорэтилен (C2CI4) 4) |
от 0 до 500 млн-1 |
от 0 до 25 млн-1 |
+5 млн-1 |
- |
20 |
|
Этилбензол (C6H5C2H5) 4) |
от 0 до 500 млн-1 |
от 0 до 50 млн-1 включ |
+10 млн-1 |
- |
20 |
|
св. 50 до 230 млн-1 |
- |
+20 | |||
|
Изопропанол (C3H7OH) |
от 0 до 500 млн-1 |
от 0 до 30 млн-1 |
+10 млн-1 |
- |
20 |
|
Нафталин (C10H8) 4) |
от 0 до 500 млн-1 |
от 0 до 12 млн-1 |
+3 млн-1 |
- |
20 |
|
Пропанол (C3H7OH) |
от 0 до 500 млн-1 |
от 0 до 50 млн-1 включ |
+10 млн-1 |
- |
20 |
|
св. 50 до 400 млн-1 |
- |
+20 | |||
|
Тиофен (C4H4S) 4) |
от 0 до 500 млн-1 |
от 0 до 25 млн-1 |
+5 млн-1 |
- |
20 |
|
Винилхлорид (С2НзС1)4) |
от 0 до 500 млн-1 |
от 0 до 50 млн-1 включ |
+10 млн-1 |
- |
20 |
|
св. 50 до 500 млн-1 |
- |
+20 | |||
|
Фенол (C6H5OH) 4) |
от 0 до 500 млн-1 |
от 0 до 25 млн-1 |
+5 млн-1 |
- |
20 |
Определяемый компонент
Диапазон показаний объемной доли / довзрыво-опасной концентрации определяемого компонента
Диапазон измерений объемной доли/ довзрыво-опасной концентрации определяемого компонента
|
Пределы допускаемой основной погрешности | |
|
абсолютной |
относительной, % |
Предел допускаемого времени установления показаний СИ
Т0,9Д, с
Примечания:
-
1) - см. примечание 1) к таблице 2;
-
2) - см. примечание 1) к таблице 5;
-
3) - значения НКПР для определяемых компонентов по ГОСТ 30852.19-2002;
-
4) - используются для измерения объемной доли определяемого компонента при аварийной ситуации.
Оптические датчики горючих газов определяемым компонентом которых является октан (C8H18), нонан (C9H20), декан (C10H22), этанол (C2H5OH), метанол (CH3OH), толуол (C6H5СHз), ацетон ((CH3)2 CO), стирол (C6H5СHСH2), этилацетат (C4H8O2),
метилтретбутиловый эфир ((C5H12O), пары нефтепродуктов: бензин автомобильный по ГОСТ Р 51313-99, бензин авиационный по ГОСТ 1012-2013, бензин неэтилированный по ГОСТ Р 51866-2002, топливо для реактивных двигателей по ГОСТ 10227-86, топливо дизельное по ГОСТ 305-2013, имеют диапазон измерений от 0 до 50 % НКПР;
-
5) - диапазон измерений оптических датчиков горючих газов и паров горючих жидкостей от 0 до 50 % НКПР или от 0 до 100 % НКПР определяется при заказе и должен указываться в паспорте.
Таблица 9 - Диапазоны показаний, диапазоны измерений, пределы допускаемой основной погрешности и предел допускаемого времени установления показаний для датчиков Oldham модели iTrans2
|
Определяемый компонент |
Диапазон показаний объемной доли / довзрыво-опасной концентрации определяемого компонента |
Диапазон измерений объемной доли/ довзрыво-опасной концентрации определяемого компонента |
Пределы допускаемой основной погрешности |
Предел допускаемого времени установления показаний СИ Т0,9Д, с | |
|
абсолютной |
относительной, % | ||||
|
Горючие газы1) (оптические датчики) |
от 0 до100 % НКПР 3) |
от 0 до 50 % НКПР включ |
+5 % НКПР |
- |
20 |
|
св. 50 до 100 % НКПР |
- |
+10 | |||
|
Горючие газы1) (оптические датчики) 5) |
от 0 до100 % НКПР 3) |
от 0 до 50 % НКПР |
+5 % НКПР |
20 | |
|
Горючие газы2) (термохимические датчики) |
от 0 до 100 % НКПР |
от 0 до 50 % НКПР |
+5 % НКПР |
20 | |
|
Определяемый компонент |
Диапазон показаний объемной доли / довзрыво-опасной концентрации определяемого компонента |
Диапазон измерений объемной доли/ довзрыво-опасной концентрации определяемого компонента |
Пределы допускаемой основной погрешности |
Предел допускаемого времени установления показаний СИ Т0,9Д, с | |
|
абсолютной |
относительной, % | ||||
|
Горючие газы (метан) (термокондуктоме трические датчики, оптический) |
от 0 до100 % |
от 0 до 50 % включ |
+5 % (об.д.) |
- |
20 |
|
св. 50 до 100 % |
+10 | ||||
|
Диоксид углерода (CO2) |
от 0 до 0,5 % |
от 0 до 0,10 % включ |
+0,02 % |
- |
40 |
|
св. 0,10 до 0,5 % |
- |
+20 | |||
|
от 0 до 5 % |
от 0 до 0,5 % включ |
+0,1 % |
- |
30 | |
|
св. 0,5 до 5 % |
- |
+20 | |||
|
от 0 до100 % |
от 0 до 50 % включ |
+5 % (об. д.) |
- |
20 | |
|
св. 50 до 100 % |
- |
+10 | |||
|
Хлор (Cl2)4) |
от 0 до 99,9 млн-1 |
от 0 до 5 млн-1 включ |
+1 млн-1 |
- |
60 |
|
св. 5 до 99,9 млн-1 |
- |
+20 | |||
|
Водород (H2) |
от 0 до 999млн-1 |
от 0 до100 млн-1 включ |
+10 млн- 1 |
- |
30 |
|
св.100 до 999 млн-1 |
- |
+10 | |||
|
Оксид углерода (СО) 4) |
от 0 до 999 млн-1 |
от 0 до 50 млн-1 включ |
+5 млн-1 |
- |
30 |
|
св. 50 до 999 млн-1 |
- |
+10 | |||
|
Сероводород (H2S) 4) |
от 0 до 500 млн-1 |
от 0 до 20 млн-1 включ |
+4 млн-1 |
- |
60 |
|
св. 20 до 500 млн-1 |
- |
+20 | |||
|
Аммиак(NHз) |
от 0 до 200 млн-1 |
от 0 до 30 млн-1 включ |
+6 млн-1 |
- |
55 |
|
св. 30 до 200 млн-1 |
- |
+20 | |||
|
Диоксид азота(NO2) |
от 0 до 30 млн-1 |
от 0 до 3 млн-1 включ |
+0,6 млн-1 |
- |
75 |
|
св. 3 до 30 млн-1 |
- |
+20 | |||
|
Определяемый компонент |
Диапазон показаний объемной доли / довзрыво-опасной концентрации определяемого компонента |
Диапазон измерений объемной доли/ довзрыво-опасной концентрации определяемого компонента |
Пределы допускаемой основной погрешности |
Предел допускаемого времени установления показаний СИ Т0,9Д, с | |
|
абсолютной |
относительной, % | ||||
|
Кислород(O2) |
от 0 до 30 % |
от 0 до 30 % |
+0,5% (об. д.) |
- |
10 |
|
Диоксид серы(SO2) |
от 0 до 30 млн-1 |
от 0 до 4,5 млн-1 включ |
+0,9 млн-1 |
- |
60 |
|
св. 4,5 до 30 млн-1 |
- |
+20 | |||
|
Хлористый водород (HCl) |
от 0 до 30 млн-1 |
от 0 до 4 млн-1 включ |
+0,8 млн-1 |
- |
60 |
|
св. 4 до 30 млн-1 |
- |
+20 | |||
|
Фосфин (PH3) |
от 0 до 1 млн-1 |
от 0 до 0,07 млн- 1 включ |
+0,02 млн-1 |
- |
120 |
|
св. 0,07 до 1 млн-1 |
- |
+20 | |||
|
Синильная кислота (НCN)4) |
от 0 до 30 млн-1 |
от 0 до 1 млн-1 включ |
+0,2 млн-1 |
- |
45 |
|
св. 1 до 30 млн-1 |
- |
+20 | |||
|
Оксид азота (NO) 4) |
от 0 до 999 млн-1 |
от 0 до 100 млн-1 включ |
+20 млн-1 |
- |
30 |
|
св. 100 до 999 млн-1 |
- |
+20 | |||
Примечания:
-
1) - см. примечание 1) к таблице 5;
-
2) - см. примечание 1) к таблице 2;
-
3) - значения НКПР для определяемых компонентов по ГОСТ 30852.19-2002;
-
4) - используются для измерения объемной доли определяемого компонента при аварийной ситуации;
-
5) - диапазон измерений оптических датчиков горючих газов и паров горючих жидкостей от 0 до 50 % НКПР или от 0 до 100 % НКПР должен указываться в паспорте.
Таблица 10 - Прочие метрологические характеристики датчиков
|
Наименование характеристики |
Значение |
|
Предел допускаемой вариации показаний, в долях от предела допускаемой основной погрешности |
0,5 |
|
Пределы допускаемой дополнительной погрешности от влияния изменения температуры окружающей и анализируемой сред в рабочих условиях на каждые 10 oC от температуры определения основной погрешности, в долях от предела допускаемой основной погрешности |
±0,3 |
|
Пределы допускаемой дополнительной погрешности от влияния изменения относительной влажности окружающей и анализируемой сред в рабочих условиях на каждые 10 % от влажности при определении основной погрешности, в долях от предела допускаемой основной погрешности |
±0,5 |
Основные технические характеристики датчиков приведены в таблицах 11 - 18.
Таблица 11 - Параметры электрического питания датчиков
|
Модель датчика |
Напряжение питания постоянного тока, В |
Потребляемый ток, мА, не более |
|
OLCT 10 |
от 15 до 30 |
100 |
|
OLCT 20 |
от 15 до 30 |
100 - с термохимическим сенсором 25 - с электрохимическим сенсором |
|
OLCT 60/IR/XPIR |
от 16 до 30 |
140 - с термохимическим сенсором 80 - с электрохимическим сенсором 550 - OLCT 60 IR 120 - OLCT 60 XP IR |
|
OLCT 80/IR/XPIR |
от 16 до 28 - с термохимическим или оптическим или полупроводниковым сенсором от 12 до 28 - с электрохимическим сенсором |
150 - с термохимическим или полупроводниковым сенсором 100 - с электрохимическим сенсором 300 - с оптическим сенсором |
|
OLCТ 100/IS/HT/XP/XPIR |
от 15, 5 до 32 - OLCT 100 ХР(с термохимическим или полупроводниковым сенсором), OLCT 100 IS, OLCT 100 XPHT от 10 до 32 - OLCT 100 ХР(сэлектрохимическим сенсором) от 13,5 до 32 - OLCT 100 XPIR |
100 - OLCT 100 XPHT, OLCT 100 XP (с полупроводниковым сенсором) 23,5 - OLCT 100 IS, OLCT 100 XP (c электрохимическим сенсором) 110 - OLCT 100 XP (с термохимическим сенсором) 60 - OLCT 100 XPIR |
|
OLCT 200 |
от 10 до 30 |
100 |
|
OLCT IR |
от 15 до 30 |
100 |
|
iTrans2 |
от 12 до 28 |
150 - c электрохимическим или оптическим сенсором 175 - c термохимическим сенсором 280 - c термохимическим и оптическим сенсором |
|
CTX 300 |
от 15 до 32 |
27 - модель без дисплея 110 - модель с дисплеем |
Таблица 12 - Время прогрева датчиков
Время прогрева, не более
Модель датчика
|
OLC 10, OLCT 10 |
60 мин |
|
OLCT 20 |
60 мин |
|
OLCT 60/IR/XPIR (горючие газы) |
2 ч |
|
OLCT 60, OLCT 80 (электрохимический сенсор за исключением NO, HCL, C2H4O) |
1 ч |
|
OLCT 60, OLCT 80 (электрохимический сенсор NO) |
12 ч |
|
OLCT 60, OLCT 80 (электрохимический сенсор HCL) |
24 ч |
|
OLCT 60, OLCT 80 (электрохимический сенсор C2H4O) |
36 ч |
|
OLCT 60 XP IR, OLCT 60 IR |
2 ч |
|
OLCT 60/IR/XPIR, OLCT 80/IR/XPIR (полупроводниковый сенсор) |
4 ч |
|
OLCT 80 IR, OLCT 80 XP IR |
2 ч |
|
OLCT 100 XP IR |
2 ч |
|
OLCT 100 IS (за исключением NO, HCL, C2H4O) |
1 ч |
|
OLCT 100 IS (NO) |
12 ч |
|
OLCT 100 IS (HCL) |
24 ч |
|
OLCT 100 IS (C2H4O) |
36 ч |
|
OLCТ 100/IS/HT/XP (полупроводниковый сенсор) |
4 ч |
|
OLC 100, OLCT 100 (горючие газы) |
2 ч |
|
OLCT IR |
3 мин |
|
CTX 300 IR |
30 мин |
|
CTX 300 |
3 ч |
|
iTrans2 |
3 мин |
|
OLCT 200 |
1ч |
|
Таблица 13 - Средний срок службы датчиков в зависимости от определяемого компонента | |
|
Определяемый компонент |
Средний срок службы, месяцев |
|
Горючие газы (оптические датчики) |
60 |
|
Горючие газы (метан, водород) (термокондуктометрический, оптические датчики) |
60 |
|
Горючие газы (термохимические датчики) |
36 |
|
Кислород (O2) |
28 |
|
Озон (О3) |
18 |
|
Оксид углерода (СО) |
48 |
|
Фосфин (PH3) |
20 |
|
Оксид азота (NO) |
36 |
|
Диоксид азота (NO2) |
26 |
|
Аммиак (NH3) (электрохимические датчики) |
26 |
|
Аммиак (NH3) (термохимические датчики) |
60 |
|
Диоксид серы (SO2) |
36 |
|
Сероводород (H2S) |
48 |
|
Водород (H2) |
26 |
|
Синильная кислота (HCN) |
26 |
|
Фосген (COCI2) |
20 |
|
Этиленоксид (C2H4O) |
36 |
и масса датчиков
|
Модель датчика |
Габаритные размеры, мм, не более |
Масса, кг, не более | |||
|
высота |
ширина |
длина |
диаметр | ||
|
OLC 10, OLCT 10 |
157 |
118 |
60 |
- |
0,5 |
|
OLCT 20 |
- |
- |
130 |
60 |
0,8 |
|
OLCT 20 (D) |
- |
- |
177 |
60 |
0,8 |
|
OLCT 60 |
125 |
186 |
154 |
2,1 | |
|
OLCT 60 D - корпус |
125 |
200 |
154 |
1,2 | |
|
- выносной датчик |
85 |
58 |
122 |
- |
0,4 |
|
OLCT 60 IR, OLCT 60 XP IR |
170 |
130 |
318 |
- |
4,1 |
|
OLCT 80 |
225 |
110 |
262 |
- |
3,5 |
|
OLCT 80 D - корпус |
245 |
110 |
260 |
3,1 | |
|
- выносной датчик |
50 |
58 |
127 |
- |
0,4 |
|
OLCT 80 IR, OLCT 80 XP IR |
189 |
367 |
120 |
- |
5,3 |
|
OLCT IR |
20 |
105 |
212 |
- |
1,6 |
|
OLC 100 |
135 |
133 |
84 |
- |
0,95 |
|
OLCT 100, OLCT 100 XP (горючие газы) |
135 |
133 |
84 |
- |
1,0 |
|
OLCT 100 HT |
150 |
138 |
84 |
- |
1,8 |
|
OLC 100 D, OLCT 100 D (горючие газы) - корпус |
117 |
138 |
84 |
0,7 | |
|
- выносной датчик |
30 |
45 |
0,3 | ||
|
OLCT 100 D - корпус |
117 |
138 |
84 |
0,7 | |
|
- выносной датчик |
75 |
45 |
0,4 | ||
|
OLCT 100 XP IR, OLCT 100 IS |
179 |
138 |
84 |
1,1 | |
|
OLCT 200 (один сенсор) |
203 |
118 |
140 |
- |
2,1 |
|
OLCT 200 (два сенсора) |
293 |
118 |
140 |
- |
3,5 |
|
CTX 300, CTX 300 IR |
130 |
136 |
69 |
- |
0,52 |
|
iTrans2 (один сенсор) |
130 |
127 |
260 |
- |
2,9 |
|
iTrans2 (два сенсора) |
130 |
180 |
320 |
- |
4,3 |
Таблица 15 - Условия эксплуатации датчиков СИ в зависимости от определяемого компонента
|
Определяемый компонент |
Условия эксплуатации датчиков СИ | |
|
Температура, °С |
Относительная влажность, % | |
|
Горючие газы (оптические датчики) |
от -50 до +65 |
от 10 до 95 |
|
Горючие газы (метан, водород) (термокондуктометрические, оптические датчики) |
от -50 до +65 |
от 10 до 95 |
|
Горючие газы (термохимические датчики) OLC 100 высокотемпературные датчики с маркировкой HT |
от -50 до +70 от -60 до +70 от -50 до +200 |
от 10 до 95 |
|
Кислород (O2) |
от -20 до +40 |
от 10 до 95 |
|
Озон (Оз) |
от -20 до +40 |
от 10 до 95 |
|
Оксид углерода (СО) |
от -20 до +50 |
от 10 до 95 |
|
Фосфин (PH3) |
от -20 до +40 |
от 10 до 95 |
|
Оксид азота (NO) |
от -20 до +50 |
от 10 до 90 |
|
Диоксид азота (NO2) |
от -20 до +50 |
от 10 до 90 |
|
Аммиак (NH3) (электрохимические датчики) |
от -20 до +40 |
от 15 до 95 |
|
Аммиак (NH3) (термохимические датчики) |
от -50 до +65 |
от 10 до 95 |
|
Диоксид серы (SO2) |
от -10 до +50 |
от 10 до 90 |
|
Сероводород (H2S) |
от -40 до +50 |
от 10 до 90 |
|
Водород (H2) |
от -20 до +40 |
от 10 до 90 |
|
Синильная кислота (НCN) |
от -40 до +40 |
от 10 до 90 |
|
Фосген (COCl2) |
от -10 до +40 |
от 10 до 95 |
|
Этиленоксид (C2H4O) |
от -20 до +50 |
от 10 до 95 |
|
Арсин (AsH3) |
от -20 до +40 |
от 20 до 95 |
|
Фтористый водород (HF) |
от -20 до +30 |
от 10 до 80 |
|
Хлористый водород (HCl) |
от -20 до +40 |
от 10 до 80 |
|
Хлор (Cii) |
от -20 до +50 |
от 15 до 90 |
|
Диоксид углерода (CO2) OLCT IR CTX 300 IR |
от -30 до +65 от -30 до +40 |
от 0 до 95 |
|
Винилхлорид (C2H3CI) |
от -10 до +40 |
от 10 до 80 |
|
Фтор (F2) |
от -20 до +50 |
от 15 до 90 |
|
(о,м,п)-ксилол (СбН|(СНз)2) |
от -20 до +60 |
от 10 до 95 |
|
Толуол (C6H5CH3) |
от -20 до +60 |
от 10 до 95 |
|
Этанол (C2H5OH) |
от -20 до +60 |
от 10 до 95 |
|
Хладон R22 (CHCIF2), R12 (CCI2F2), R134 (C2H2F4), R227 (C3HF7), R407c, R410a |
от -20 до +60 |
от 10 до 95 |
|
Формальдегид (CH2O) |
от -20 до +50 |
от 10 до 95 |
|
Летучие органические соединения (ФИД датчик) |
от -20 до +50 |
от 0 до 99 |
|
Летучие органические соединения, хладоны (полупроводниковый датчик) |
от -20 до +55 |
От 20 до 95 |
Таблица 16 - Условия эксплуатации датчиков OLCT 200в зависимости от определяемого компонента в арктическом исполнении
|
Определяемый компонент |
Условия эксплуатации датчиков СИ | |
|
Температура, °С |
Относительная влажность, % | |
|
Г орючие газы (термохимические датчики) |
от -55 до +70 |
от 10 до 95 |
|
Горючие газы (оптические датчики) |
от -55 до +65 |
от 10 до 95 |
|
Летучие органические соединения (ФИД датчик) |
от -55 до +50 |
от 0 до 99 |
|
Кислород (O2) |
от -55 до +40 |
от 10 до 95 |
|
Оксид углерода (СО) |
от -55 до +50 |
от 10 до 95 |
|
Диоксид углерода (CO2) |
от -55 до +65 |
от 0 до 95 |
|
Диоксид азота (NO2) |
от -55 до +50 |
от 10 до 90 |
|
Оксид азота (NO) |
от -55 до +50 |
от 10 до 90 |
|
Аммиак (NH3) |
от -55 до +40 |
от 15 до 95 |
|
Диоксид серы (SO2) |
от -55 до +50 |
от 10 до 90 |
|
Хлор (Cl2) |
от -55 до +50 |
от 15 до 90 |
|
Сероводород (H2S) |
от -55 до +50 |
от 10 до 90 |
|
Этиленоксид (C2H4O) |
от -55 до +50 |
от 10 до 95 |
|
Хлористый водород (HCl) |
от -55 до +40 |
от 10 до 80 |
Таблица 17 - Маркировка взрывозащиты и степень защиты от проникновения внутрь твердых посторонних тел и воды по ГОСТ 14254-96
|
Обозначение 1) |
Маркировка взрывозащиты |
Степень защиты по ГОСТ 14254-96 |
|
OLCT 20 d |
1ExdIICT6 |
IP 66 |
|
Датчик OLCT 100 HT |
1ExdIICT2, T3,T4 | |
|
OLCT 20i |
0ExiaIICT4/POEXiaI | |
|
OLC 10 |
ExnAIICT6 | |
|
OLCT 10 |
ExnAIICT4 | |
|
OLCT 60 (D) (XPIR) d |
1ExdIICT6 | |
|
OLCT 60id, основной блок OLCT60Did OLCT 60 Did выносной датчик |
1Exd[ia]iaIICT4 | |
|
0ExiaIICT4 | ||
|
OLCT 80 (D) (XPIR)d OLCT 80 Did основной блок |
1ExdIICT6 1Exd[ia]iaIICT4 | |
|
OLCT 80IR выносной датчик |
0ExiaIICT4 | |
|
OLCT IR |
2ExedIICT4,T5 X или 2Exed[ia]IICT4 X |
IP 66/IP67 |
|
OLC 100, OLCT 100 XP (IR) |
1ExdIICT6 |
IP 66 |
|
OLCT 100 IS |
0ExiaIICT4 | |
|
OLCT 200 |
0ExiaIIВT4/Н2 или 1 Exd[ia] IIВT4/П 2 |
IP 66 |
|
Примечание: обозначения i и d - виды взрывозащиты. | ||
Таблица 18 -
технические
датчиков
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
25 000 |
наносится типографским способом на титульный лист руководства по эксплуатации, в виде наклейки на корпус датчика.
Комплектность средства измеренийТаблица 19 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Датчики газоаналитические Oldham модели OLC 10/100 (в комплекте с блоком WB), OLCT 10, OLCT 20, OLCT IR, OLCT 60/IR/XPIR, OLCT 80/IR/XPIR, OLCT 100/IS/HT/XP/XPIR, OLCT 200, CTX 300/IR, iTrans2 |
- |
модель и количество датчиков определяется при заказе |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
- |
1 экз. |
|
Комплект ЗИП |
- |
1 экз. |
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к датчикам газоаналитическим Oldham модели OLC 10/100 (в комплекте с блоком WB), OLCT 10, OLCT 20, OLCT IR, OLCT 60/IR/XPIR, OLCT 80/IR/XPIR, OLCT 100/IS/HT/XP/XPIR, OLCT 200, CTX 300/IR, iTrans2
Перечень измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, утвержденный приказом Министерства здравоохранения и социального развития Российской Федерации от 9 сентября 2011 г. N 1034н;
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;
ГОСТ Р 52350.29-1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов;
ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарногигиенические требования к воздуху рабочей зоны;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах;
Техническая документация фирмы «Oldham SAS».
ИзготовительФирма «Teledyne Oldham Simtronics SAS», Франция Адрес: Z.I. EST, B.P. 417, 62027 ARRASCedex, France
ЗаявительОбщество с ограниченной ответственностью «Научно-производственная корпорация (ООО НПК «Ольдам»)
ИНН 7714795193
Адрес: 125284, г. Москва, Беговой пр-д, д. 11
Тел./факс: (495) 720-66-30
E-mail: info@oldhamgas.ru
Испытательный центр«Всероссийский
Д.И.Менделеева»
Федеральное государственное унитарное предприятие научно-исследовательский институт метрологии имени (ФГУП «ВНИИМ им. Д.И.Менделеева»)
Адрес:190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
E-mail info@vniim.ru
Web сайт http://www.vniim.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311541.
|
Определяемый компонент |
Средний срок службы, месяцев |
|
Арсин (AsH3) |
18 |
|
Фтористый водород (HF) |
12 |
|
Хлористый водород (HCl) |
26 |
|
Хлор (Cii) |
26 |
|
Диоксид углерода (CO2) |
60 |
|
Винилхлорид (C2H3CI) |
24 |
|
Летучие органические соединения (ФИД датчик) |
24 |
|
Летучие органические соединения, хладон (полупроводниковый датчик) |
40 |
Таблица 14 -
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «16» октября 2024 г. № 2463
Лист № 1
Всего листов 7
предназначены
Регистрационный № 78180-20
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексы измерительные «САПФИР»
Назначение средства измеренийКомплексы измерительные «САПФИР» (далее комплексы) для измерений размаха виброперемещения и частоты вращения ротора.
Описание средства измеренийПринцип действия комплексов основан на обработке сигналов, поступающих от первичных преобразователей.
Комплексы представляют собой виброизмерительное устройство, состоящее из блока обработки сигналов БОС, блока системного БС и блока отображения информации БОИ.
В качестве первичных преобразователей в канале измерений виброперемещения могут использоваться акселерометры емкостного типа или пьезоэлектрические преобразователи со встроенным усилителем заряда, а в канале измерений частоты вращения - преобразователи числа оборотов лазерные, которые не входят в состав комплекса.
Блок обработки сигналов БОС (далее БОС) снабжен усилителем, интегратором (двойное или одинарное интегрирование) и фильтром нижних частот.
В блоке обработки сигналов БОС осуществляется аналого-цифровое
преобразование, а также преобразование Фурье и вычислительные операции.
Блок системный БС (далее БС) предназначен для управления работой блока отображения информации БОИ (далее БОИ), снабженного жидкокристаллическим дисплеем.
Комплекс позволяет программировать действительные значения коэффициентов преобразования вибропреобразователей.
Комплексы выпускаются в двух вариантах конструктивного исполнения: напольный вариант и настольный вариант. В напольном варианте все три блока (БОС, БС и БОИ) размещены в стойке (далее напольном терминале). В настольном варианте блок обработки блоке отображения информации БОИ, который сигналов БОС. Комплекс может поставляться в виде настольного вариантов комплексов измерительных «САПФИР» представлен на рисунках 1 и 2, соответственно, маркировочная табличка представлена на рисунке 3, общий вид блока отображения информации БОИ, блока обработки сигналов БОС и блока системного БС представлен на рисунках 4, 5 и 6, соответственно.
сигналов БС закрепляется на устанавливается на блок обработки набора блоков: БОС, БС, БОИ.
Общий вид напольного и
Пломбирование комплексов измерительных «САПФИР» не предусмотрено.

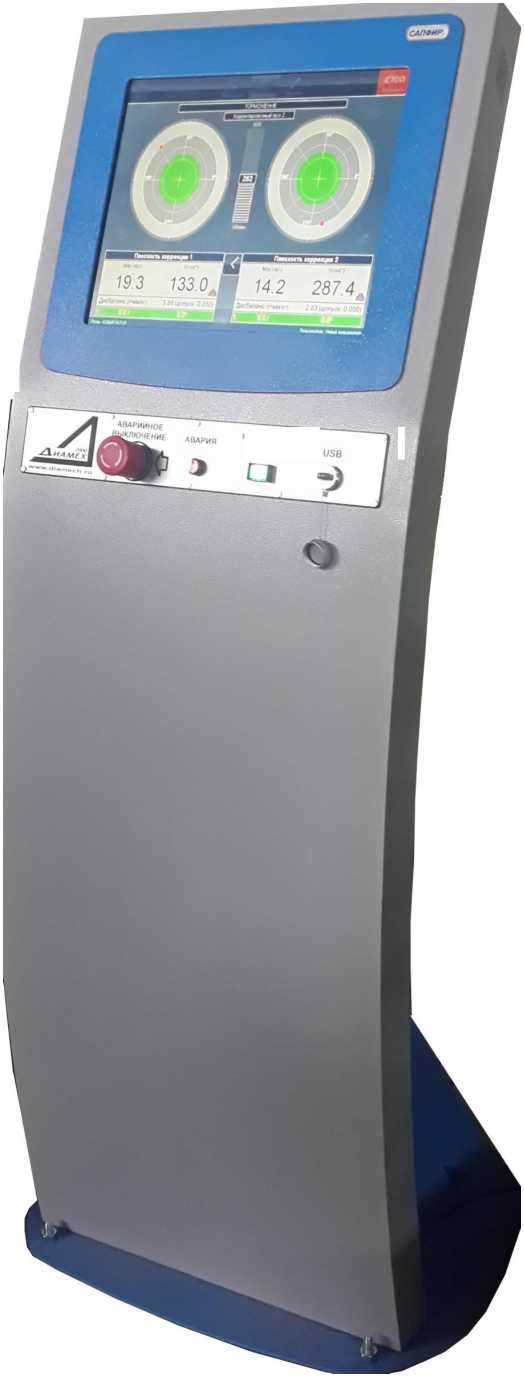

Рисунок 1 - Общий вид напольного варианта исполнения (напольного терминала) комплекса измерительного «САПФИР»
ВКЛЮЧЕНИЕ ПРИБОРА
Рисунок 2 - Общий вид настольного варианта исполнения комплекса измерительного «САПФИР»
Диамех2000Комплекс измерительный САПФИР
Место нанесения знака утверждения типа
Рисунок 3 - Маркировочная табличка

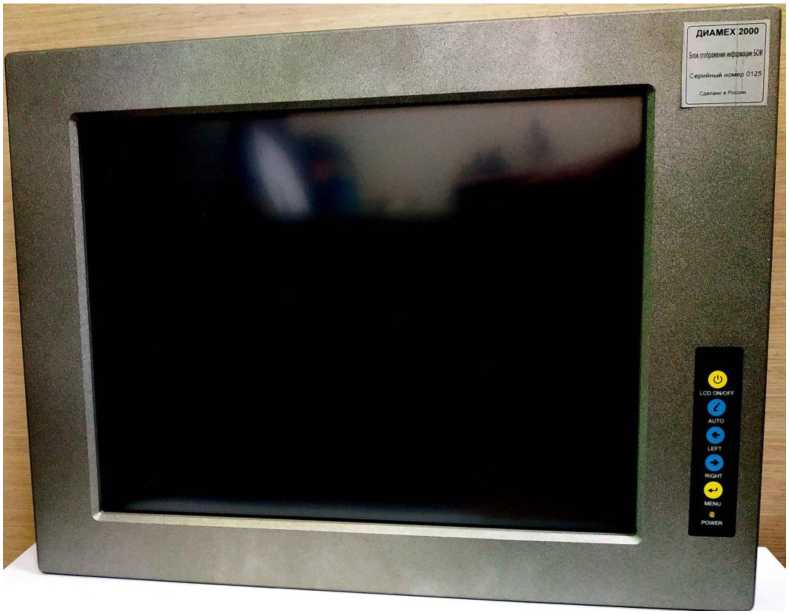

Рисунок 4 - Общий вид блока отображения информации БОИ

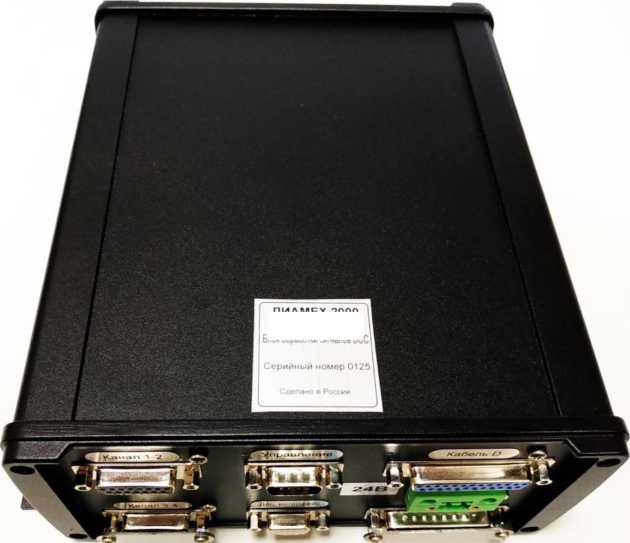

Рисунок 5 - Общий вид блока обработки сигналов БОС
ДИАМЕХ 2000
Блок обработки слгиапов БОС

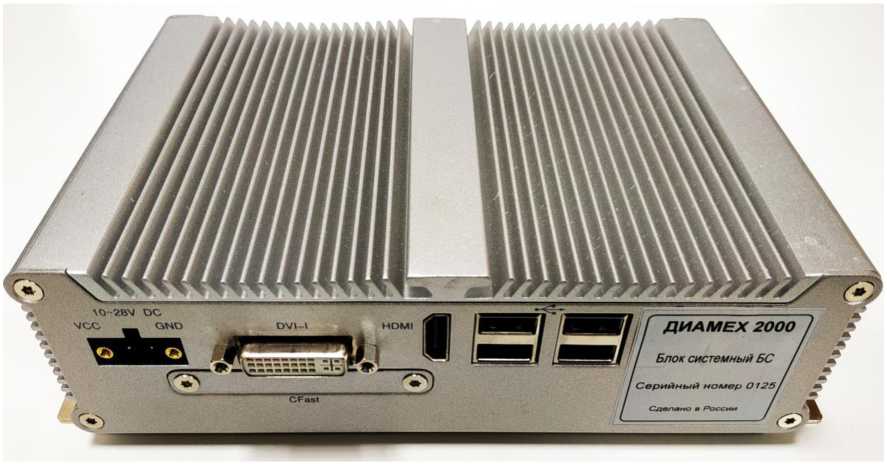

Рисунок 6 - Общий вид блока системного БС
Программное обеспечениеПрограммное обеспечение служит для обработки и визуализации информации, которая поступает от первичных преобразователей.
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды, обеспечивающие управление работой комплекса и процессом измерений. Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования. Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Sapphire3.exe update bos4 ver 104.svl |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.04 |
|
Цифровой идентификатор ПО |
- |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значения |
|
Диапазон входного напряжения переменного тока (размах), мВ |
от 1 до 4500 |
|
Диапазон измерений размаха виброперемещения на базовой частоте 32 Гц при коэффициенте преобразования вибропреобразователя (далее - К), мкм: К = 1020 мВ/(м^с-2) К = 10,2 мВ/(м^с-2) К = 1,02 мВ/(м^с-2) |
от 0,025 до 109,2 от 2,4 до 10920 от 24,3 до 109200 |
|
Диапазон рабочих частот, Гц |
от 1,0 до 64 |
|
Наименование характеристики |
Значения |
|
Пределы допускаемой основной относительной погрешности при измерении размаха виброперемещения на базовой частоте 32 Гц, % |
± 5 |
|
Неравномерность амплитудно-частотной характеристики (АЧХ) относительно базовой частоты 32 Гц, %, не более |
± 10 |
|
Пределы допускаемой относительной погрешности измерений размаха виброперемещения в рабочем диапазоне температур окружающей среды на базовой частоте 32 Гц, % |
± 8 |
|
Диапазон измерений частоты вращения, об/мин |
от 60 до 3840 |
|
Пределы допускаемой абсолютной погрешности измерений частоты вращения в диапазоне рабочих температур окружающей среды, об/мин |
± (1+0,0025‘N), где N-частота вращения |
|
Нормальные условия измерений: температура окружающей среды, °С |
от +15 до +25 |
Таблица 3 -Основные технические
|
Наименование характеристики |
Значения |
|
Условия эксплуатации: диапазон рабочих температур, °С |
от +10 до +40 |
|
Параметры электрического питания: - напряжение питания переменного тока (50 Гц), В |
от 187 до 242 |
|
Габаритные размеры (длина х ширина х высота), мм, не более: - напольного терминала |
1430 х 600 х 500 |
|
- блока обработки сигналов БОС |
240 х 120 х 200 |
|
- блока системного БС |
340 х 277 х 74 |
|
- блока отображения информации БОИ |
456 х 371 х 79 |
|
Масса, кг, не более: - напольного терминала |
50 |
|
- блока обработки сигналов БОС |
3,0 |
|
- блока системного БС |
3,8 |
|
- блока отображения информации БОИ |
8,5 |
наносится на маркировочную табличку, а также на титульный лист руководства по эксплуатации методом наклейки.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Кол-во |
|
Комплекс измерительный |
«САПФИР» |
1 шт. |
|
Руководство по эксплуатации |
СПФ.000.000 РЭ |
1 экз. |
|
Методика поверки |
- |
1 экз. |
|
Дополнительные принадлежности |
- |
1 компл. |
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к комплексам измерительным «САПФИР»Приказ Росстандарта от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
Технические условия ТУ 26.51.66-088-54981193-19 «Комплексы измерительные «САПФИР».
Общество с ограниченной
(ООО «ДИАМЕХ 2000»)
ИНН 7722233409
Юридический адрес: 109052, г. Москва, вн. тер. г. муниципальный округ Нижегородский, ул. Смирновская, д. 25, стр. 12, эт. 2, помещ. 01 Тел.: (495) 223-04-20, факс: (495) 223-04-90
E-mail: diamech@diamech.ru
ответственностью
«ДИАМЕХ
2000»
предприятие «Всероссийский метрологической службы»
Федеральное государственное унитарное научно-исследовательский институт
(ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46 Тел./факс: (495)437-55-77 / 437-56-66 E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «16» октября 2024 г. № 2463
Лист № 1
Всего листов 4
предназначены
Регистрационный № 59719-15
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Приборы виброизмерительные «САПФИР-3»
Назначение средства измеренийПриборы виброизмерительные «САПФИР-3» (далее приборы) для измерений амплитуды виброперемещения и частоты вращения.
Описание средства измеренийустройство, системного
измеряемой
Прибор представляет собой двухканальное виброизмерительное состоящее из первичных преобразователей, блока обработки сигналов БОС1, блока БС1 и блока отображения информации БОИ.
Принцип действия прибора основан на преобразовании значений величины в электрический сигнал и последующей его обработке.
В качестве первичных преобразователей в канале измерений виброперемещения используются акселерометры АТ 1105 и в канале измерений частоты вращения используются преобразователи числа оборотов лазерные КР020л.
Акселерометры АТ1105 представляют собой преобразователи емкостного типа, принцип действия которых основан на использовании зависимости электрической емкости чувствительного элемента от перемещения инерционной массы.
Принцип действия преобразователя числа оборотов ротора КР020л основан на фиксации сигнала лазерного излучателя, отраженного от установленной на роторе светоотражающей метки, и формировании последовательности прямоугольных импульсов, частота следования которых равна частоте вращения ротора.
Выходной сигнал первичных преобразователей подается в блок обработки сигналов БОС1, который снабжен усилителем, интегратором и фильтром нижних частот.
В системном блоке БС1 осуществляется аналого-цифровое преобразование, а также преобразование Фурье и вычислительные операции.
Блок отображения информации БОИ снабжен жидкокристаллическим дисплеем.
Структурная схема прибора виброизмерительного «САПФИР-3» приведена на рисунке 1.
Внешний вид акселерометра АТ1105 и преобразователя числа оборотов ротора КР020л приведен на рисунке 2. Внешний вид блока обработки сигналов БОС1, системного блока БС1 и блока отображения информации БОИ приведен на рисунке 3.

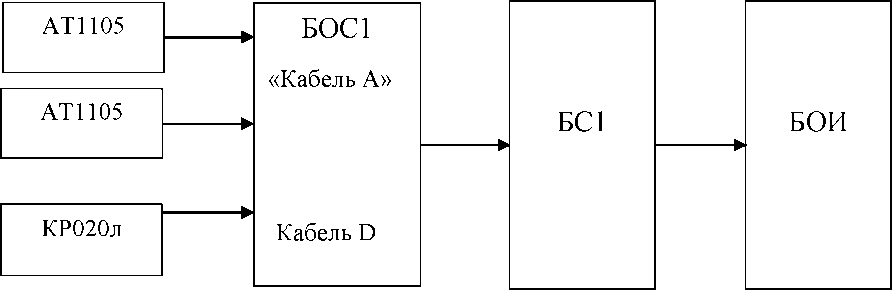

Рисунок 1 - Структурная схема прибора виброизмерительного «САПФИР-3»

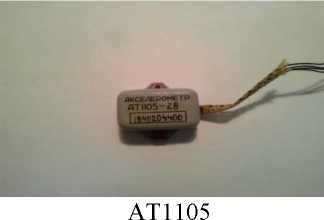

Рисунок 2 - Внешний вид акселерометра АТ1105 и преобразователя числа оборотов ротора КР020л
БОС1
БС1
БОИ
Рисунок 3 -Внешний вид блока обработки сигналов БОС1, системного блока БС1 и блока отображения информации БОИ
Программное обеспечениеПрограммное обеспечение служит для обработки и визуализации информации, которая поступает от первичных преобразователей.
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Sapphire3.exe update bos3 ver 1.27.svl |
|
Номер версии (идентификационный номер) ПО |
1.01 1.27 |
|
Цифровой идентификатор ПО |
SR24H5134 G85Z6285 |
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды, обеспечивающие управление работой прибора и процессом измерений.
Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует по Р 50.2.077-2014 уровню «высокий».
Метрологические и технические характеристики
|
Наименование характеристики |
Значения |
|
Диапазон измерений амплитуды виброперемещения, мкм |
от 0,1 до 100 |
|
Диапазон рабочих частот, Гц |
от 5 до 60 |
|
Диапазон измерений частоты вращения, об/мин |
от 300 до 3600 |
|
Пределы допускаемой основной относительной погрешности прибора при измерении амплитуды виброперемещения на базовой частоте 40 Гц, % |
± 12 |
|
Неравномерность амплитудно-частотной характеристики (АЧХ) относительно базовой частоты 40, %, не более |
± 12 |
|
Пределы допускаемой абсолютной |
± (1+0,0025-n), |
|
погрешности измерений частоты вращения в диапазоне рабочих |
где n - число |
|
температур, об/мин |
оборотов ротора |
|
Пределы допускаемой относительной погрешности измерений амплитуды виброперемещений в рабочем диапазоне температур на базовой частоте 40 Гц % |
± 15 |
|
Напряжение питания переменного тока (50 Гц), В |
от 187 до 242 |
|
Нормальные условия: диапазон температур, °С |
25±5 |
|
Рабочие условия эксплуатации: диапазон температур, °С: для акселерометров АТ1105 |
от минус 50 до 60 |
|
для блоков БОС1, БС1, БОИ |
от 10 до 40 |
|
для КР020л |
от 0 до 50 |
|
Масса, кг, не более: акселерометр АТ1105 |
0,015 |
|
блок обработки сигналов БОС1 |
3,0 |
|
блок системный БС1 |
3,8 |
|
блок отображения информации БОИ (19'') |
8,5 |
|
преобразователь числа оборотов лазерный КР020л |
0,135 |
|
Габаритные размеры (длина х ширина х высота), мм, не более: акселерометр АТ1105 |
28 х 28 х 15 |
|
блок обработки сигналов БОС1 |
240 х 120 х 200 |
|
блок системный БС1 |
340 х 277 х 74 |
|
блок отображения информации БОИ (19'') |
456 х 371 х 79 |
|
преобразователь числа оборотов лазерный КР020л |
115 х 77 х 23 |
Знак утверждения типа наносится на корпус блока обработки сигналов БОС1 методом наклейки или гравировки и на титульный лист руководства по эксплуатации.
Комплектность средства измеренийПрибор виброизмерительный «САПФИР-3» в составе:
- блок обработки сигналов БОС1
- блок системный БС1
- блок отображения информации БОИ *
- акселерометр АТ1105
- преобразователь числа оборотов лазерный КР020л
Дополнительные принадлежности
Руководство по эксплуатации с методикой поверки СПФ3.000.000 РЭ
1
1
1
2
1
шт.; шт.; шт. шт. шт.
1 компл.
* По согласованию с пользователем допускается объединение БС1 и БОИ в одном корпусе. БОИ может иметь диагональ от 12'' до 19''.
Сведения о методиках (методах) измеренийГОСТ ИСО 10816-1-97 «Вибрация. Контроль состояния машин по результатам измерений вибрации на невращающихся частях». Общие требования
ГОСТ ИСО 7919-1-2002 «Вибрация. Контроль состояния машин по результатам измерений вибрации на вращающихся валах». Общие требования»
Нормативные и технические документы, устанавливающие требования к приборам виброизмерительным «САПФИР-3»
измерения вибрации.
ГОСТ Р 52545.1 - 2006 «Подшипники качения. Методы
Часть 1. Основные положения»;
Технические условия ТУ 4277-061-54981193-14 «Прибор «САПФИР-3».
виброизмерительный
«ДИАМЕХ 2000»
Общество с ограниченной ответственностью
(ООО «ДИАМЕХ 2000»)
Юридический адрес: 109052, г. Москва, вн. тер. г. муниципальный округ Нижегородский, ул. Смирновская, д. 25, стр. 12, эт. 2, помещ. 01
Испытательный центрпредприятие «Всероссийский метрологической службы»
Федеральное государственное унитарное научно-исследовательский институт
(ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46 Тел./факс: (495)437-55-77 / 437-56-66 E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
