МИЮ1СТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

17 октября 2024 г.

Москва

О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 28 июня 2022 г. № 1580 «О внесении изменений в сведения об утвержденных типах средств измерений»

В целях исправления технической ошибки п р и к а з ы в а ю:

• 1. Внести изменения  в пункты 1-4 приложения  к приказу

от 28 июня 2022 г. № 1580 «О внесении изменений в сведения об утвержденных типах средств измерений», заменив описания типов средств измерений, прилагаются к настоящему приказу.

• 2. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

Сертификат: 525EEF525B83502D7A69D9FC03064C2A

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 06.03.2024 до 30.05.2025

\______________

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «17» октября 2024 г. № 2496

Регистрационный № 77044-19

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Газоанализаторы ИГС-98

Газоанализаторы ИГС-98 (далее - газоанализаторы) предназначены для непрерывных автоматических измерений концентраций горючих газов (H2, CH4, C3H8, C4H10, C6H14, i-C4H10, паров: С2Н5ОН, CH3OH, бензина, дизельного топлива, керосина, нефтепродуктов и углеводородов С2-С10), токсичных газов (NH3, NO2, NO, CO, SO2, H2S, HCl, CI2, H2CO, паров C2H5OH, паров CH3OH), а также кислорода (О2) и углерода диоксида (СО2), гелия (He) в атмосферном воздухе, в воздухе рабочей зоны и в технологических газовых средах, содержащих измеряемые компоненты, а также для оповещения (в виде звукового и/или светового сигналов / при наличии) при выходе концентрации контролируемых веществ за границы установленных для них пороговых значений.

Газоанализаторы представляют собой автоматические одноканальные или многоканальные сигнализирующие приборы.

Принцип действия газоанализаторов ИГС-98 основан на преобразовании концентрации контролируемого вещества газочувствительным сенсором в электрический сигнал, его дальнейшей обработкой для индикации измеренных значений и передачи их во внешние системы автоматики.

Принцип действия схемы контроля концентраций кислорода и токсичных газов основан на амперометрическом методе измерения, при котором электрохимический сенсор преобразует значение концентрации соответствующего газа в электрический сигнал, ток или напряжение, которого зависит от концентрации. Схема обеспечивает требуемый режим работы сенсора.

Принцип действия схемы контроля концентраций горючих газов основан на изменении сопротивления термокаталитического или полупроводникового сенсора в зависимости от концентрации газа в атмосфере. Схема отслеживает изменение сопротивления чувствительного элемента сенсора и преобразует его в напряжение, пропорциональное концентрации газа.

Принцип действия схемы с оптическим датчиком основан на изменении прозрачности оптической ячейки в инфракрасном диапазоне и преобразование в нормированное напряжение, пропорциональное концентрации газа.

Принцип действия термокондуктометрических сенсоров основан на измерении теплопроводности анализируемой газовой смеси, которая зависит от концентрации в ней определяемого компонента.

Газоанализаторы выпускаются в 9 конструктивных модификациях, которые отличаются конструкцией и метрологическими характеристиками.

Газоанализаторы, в зависимости от конструктивной модификации, имеют выходы: аналоговый телеметрический выход по напряжению для настройки прибора; токовый аналоговый выход от 4 до 20 мА;

• -   цифровой выход;

• -   реле для включения внешних систем автоматики.

В газоанализаторе используются газочувствительные сенсоры следующих типов:

• -   по каналам измерений H2, NH3, NO2, NO, СО, SO2, H2S, HC1, CI2, H2CO, паров C2H5OH и CH3OH, а также кислорода (O2) - электрохимические и фотоколориметрические;

• -    по каналам измерений C4H10, СбН14, i-C4Hi0, СО2, СН4, С3Н8, паров: бензина, дизельного топлива, керосина, нефтепродуктов и углеводородов С2-С10 - оптические;

• -    по каналам измерений СО2, Н2, Не, СН4, С3Н8, C4H10, СбН14, i-C4Hi0 паров: С2Н5ОН, CH3OH, бензина, дизельного топлива, керосина, нефтепродуктов и углеводородов С2-С10 -термокаталитические, полупроводниковые, термокондуктометрические, фотоионизационные;

• -   по каналу О2 - электрохимические, термомагнитные.

Газоанализаторы ИГС-98 выполнены во взрывобезопасном исполнении по ГОСТ 31610.0-2014, ГОСТ 31610.11-2014, ГОСТ IEC 60079-1-2013

Знак поверки наносится на свидетельство о поверке и (или) в паспорт газоанализаторов. Газоанализаторы имеют заводские номера, обеспечивающие идентификацию каждого прибора, номер наносится на маркировочную табличку или но поверхность корпуса методом лазерной гравировки в виде цифрового обозначения. Опломбирование от несанкционированного доступа не предусмотрено.

Общий вид газоанализаторов приведен на рисунках 1 - 18.

Буквенное обозначение конструктивной модификации и их описание представлены в таблице 1.

Таблица 1 - Обозначение

Модификации газоанализаторов ИГС-98 «В», «СВ» и «Д» учитывающее измеряемый компонент, представлены в таблице 2.

Таблица 2 - Модификации газоанализаторов по измеряемым газам

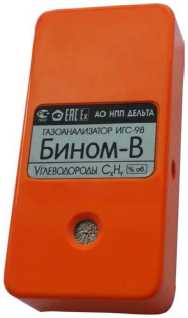

Рисунок 1 - Общий вид газоанализаторов

ИГС-98 Модификации «Бином-В» исп.001

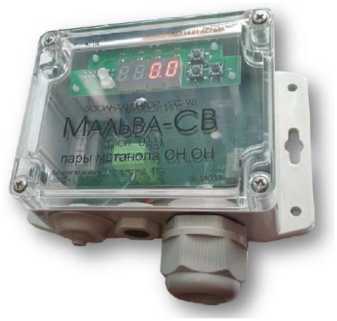

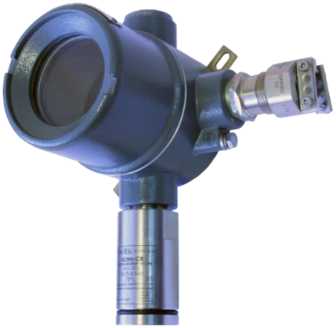

Рисунок 2 - Общий вид газоанализаторов ИГС-98 Модификации «Мальва-СВ» исп.011

Рисунок 3- Общий вид газоанализаторов

ИГС-98 Модификации «Астра-СВ» исп.023

Рисунок 4 - Общий вид газоанализаторов

ИГС-98 Модификации «Мак-Д» исп.021

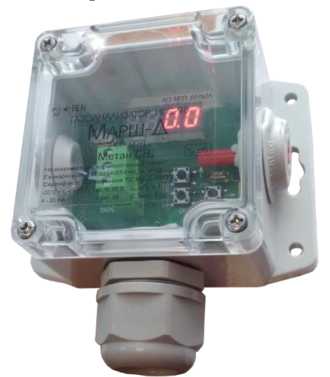

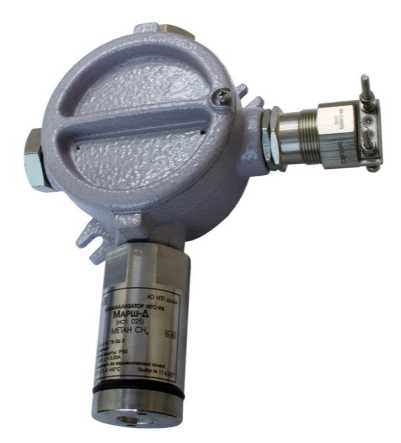

Рисунок 5 - Общий вид газоанализаторов ИГС-98 Модификации «Марш-Д» исп.025

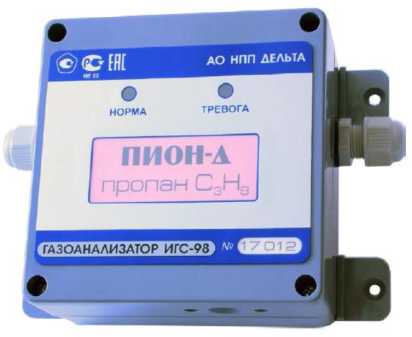

Рисунок 6 - Общий вид газоанализаторов

ИГС-98 Модификации «Пион-Д» исп.005

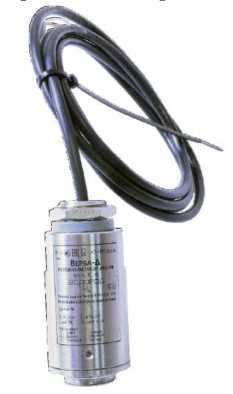

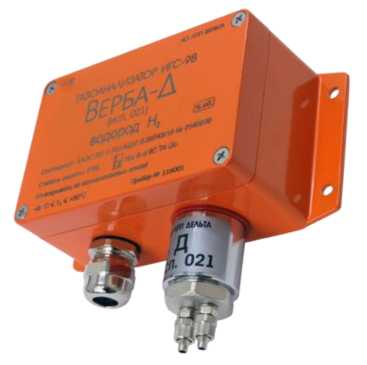

Рисунок 7 - Общий вид газоанализаторов

ИГС-98 Модификации «Верба-Д» исп.014

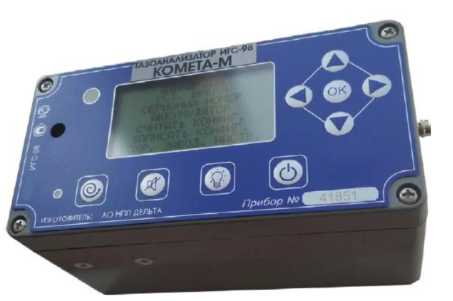

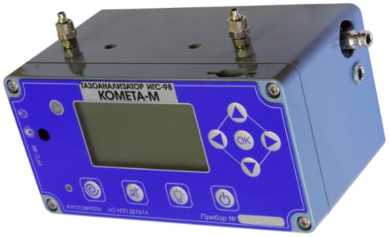

Рисунок 8 - Общий вид газоанализаторов

ИГС-98 Модификации «Комета-М» исп.005

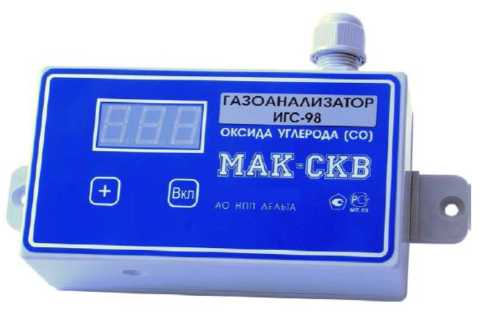

Рисунок 9 - Общий вид газоанализаторов

ИГС-98 Модификации «Мак-СКВ» исп.009

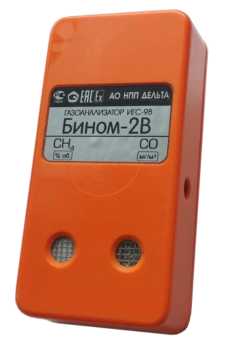

Рисунок 11 - Общий вид газоанализаторов

ИГС-98 Модификации «Бином-2В» исп.004

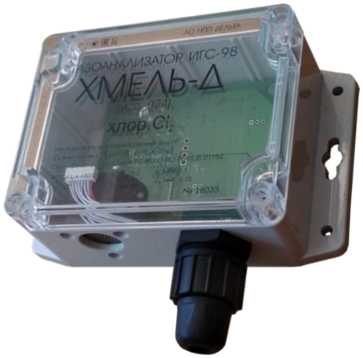

Рисунок 13 - Общий вид газоанализаторов

ИГС-98 Модификации «Хмель-Д» исп.024

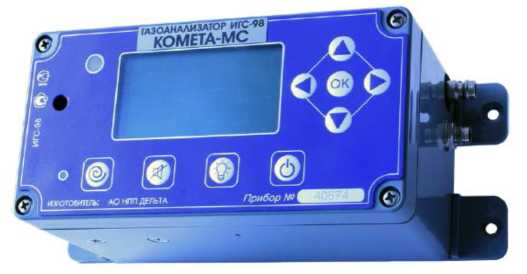

Рисунок 10 - Общий вид газоанализаторов

ИГС-98 Модификации «Комета-МС» исп.014

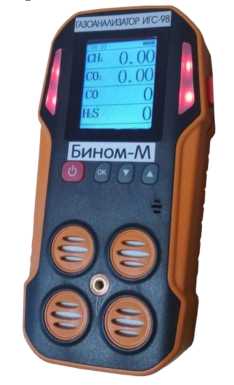

Рисунок 12 - Общий вид газоанализаторов

ИГС-98 Модификации «Бином-М» исп.006

Рисунок 14 - Общий вид газоанализаторов

ИГС-98 Модификации «Марш-Д» исп.009

Рисунок 15 - Общий вид газоанализаторов

ИГС-98 Модификации «Хвощ-Д» исп.010

^ЁГАЗОАНАЛИЗАТОР ИГС-98

(исп. 010)

водород хлористый HCI

Не всхрыввтъ во взрывоопасных зомах! Ех*4»аркировхв lExdibtt8T4*H-X IP65 Сертификат соотеетствИА ТС RU С-Ни.ГБ05.В 01162

Г* 18837

Рисунок 16 - Общий вид газоанализаторов

ИГС-98 Модификации «Мак-С-2М» исп.026

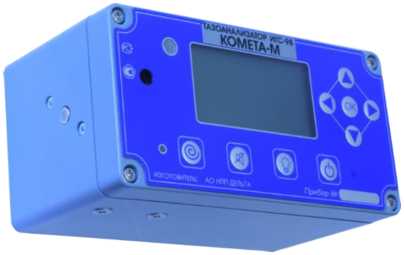

Рисунок 17 - Общий вид газоанализаторов

ИГС-98 Модификации «Комета-М» исп.007

Рисунок 18 - Общий вид газоанализаторов

ИГС-98 Модификации «Комета-М» исп.008

Газоанализаторы имеют следующие виды программного обеспечения (ПО):

- встроенное;

Встроенное ПО газоанализаторов разработано изготовителем специально для решения задач измерения содержания определяемых компонентов в воздухе рабочей зоны.

Газоанализаторы модификаций «Д» исполнения 014 являются аналоговыми устройствами и не содержат микропроцессоров со встроенным программным обеспечением. Выполнение функций обеспечивается аналоговыми компонентами.

Номера версий ПО для газоанализаторов модификаций «Мак-СКВ» модификации «Д» исполнения 005 указаны на наклейке, на плате прибора.

Встроенное ПО для газоанализаторов модификаций из таблицы 3 посредством отображения номера версии на дисплее газоанализаторов посредством подключения к ПК. Идентификационные данные ПО приведены в таблице 3.

Газоанализаторы имеют защиту встроенного ПО от непреднамеренных и преднамеренных изменений, соответствующую уровню - «высокий» по Р 50.2.077-2014, реализованную путем установки системы защиты микроконтроллера от чтения и записи.

Влияние встроенного ПО учтено при нормировании метрологических характеристик газоанализаторов.

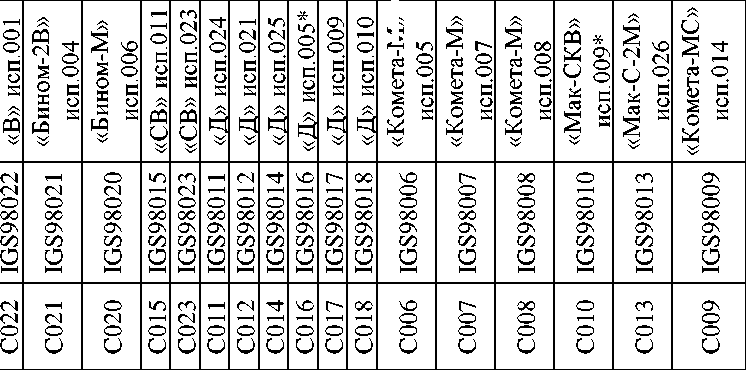

Таблица 3 - Идентификационные данные программного обеспечения Значение

Идентификацонные

данные (признаки)

Идентификационное наименование ПО

Номер версии (идентификационный номер) ПО, не ниже_____

Цифровой идентификатор ПО______________

Алгоритм вычисления цифрового идентификатора ПО_____

I

Примечание - Значение контрольной суммы, приведенное в таблице, относится только к файлу ПО версии, обозначенной в таблице версии.

*- Номер версии ПО указан на наклейке на плате прибора.

Основные метрологические характеристики газоанализаторов приведены в таблице 4.

Таблица 4 - Основные метрологические характеристики газоанализаторов

таблицы 4

Дополнительные метрологические характеристики газоанализаторов приведены в таблице 5.

Таблица 5 - Дополнительные метрологические характеристики

Основные технические характеристики газоанализаторов приведены в таблице 6.

Таблица 6 - Основные технические характеристики газоанализаторов

наносится на шильд (наклейку) на поверхности корпуса газоанализатора и на титульный лист руководства по эксплуатации типографским методом.

Комплектность газоанализаторов приведена в таблице 7.

Таблица 7 - Комплектность газоанализаторов

приведены в эксплуатационном документе, раздел «Описание».

Нормативные и технические документы, устанавливающие требования к газоанализаторам

ГОСТ IEC 60079-29-1-2013 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Требования к эксплуатационным характеристикам газоанализаторов горючих газов;

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;

ТУ 26.51.53-002-07518800-2018 «Газоанализаторы ИГС-98. Технические условия».

Акционерное общество   «Научно-производственное   предприятие «Дельта»

(АО «НПП «Дельта»)

ИНН 7743867685

Адрес: 127299, г. Москва, ул. Клары Цеткин, д. 18, к. 2, помещ. 10В Телефон: +7 (499) 154-05-43

E-mail: corre@nppdelta.ru

Web сайт: http://www.nppdelta.ru

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)

Адрес: 119530, г. Москва, Очаковское ш., д. 34, помещ. VII, ком. 6

Телефон: +7 (495) 481-33-80

E-mail: info@prommashtest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312126.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «17» октября 2024 г. № 2496

Регистрационный № 75566-19

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики газа ультразвуковые КТМ700 РУС

Счетчики газа ультразвуковые КТМ700 РУС (далее - счетчики) предназначены для измерений и вычислений объема и объемного расхода газа при рабочих и стандартных условиях, массового расхода различных неагрессивных и агрессивных газов, в том числе природного и нефтяного газов.

Принцип действия счетчиков основан на методе измерения разности между временем прохождения ультразвуковых импульсов по потоку и против потока газа. Измеренная разность времени, пропорциональная скорости потока, преобразуется в значение объемного расхода.

Конструктивно счетчик состоит из:

• -   корпуса измерительного, с установленными в нем ультразвуковыми приемопередатчиками. В зависимости от модели, в счетчике может быть установлено до восьми пар ультразвуковых приемопередатчиков, которые передают сигнал без его отражения от внутренней стенки корпуса измерительного. Пары приемопередатчиков располагаются в одной плоскости параллельно друг другу или в двух пересекающихся плоскостях.

• -   блока обработки информации (далее - БОИ), который закреплен с наружной стороны корпуса измерительного. В состав БОИ входит процессорная плата, отвечающая за возбуждение и обработку сигналов, поступающих от приёмопередатчиков, интерфейсный блок, отвечающий за входные/выходные сигналы и жидкокристаллический дисплей с клавиатурой. Дисплей оснащен оптическим последовательным интерфейсом.

Корпус БОИ разделен на отсеки, что позволяет вынести процессорную плату в отдельный от интерфейсного блока отсек. Интерфейсный блок может быть размещен во взрывозащищенной оболочке (взрывозащита вида Ex d) или клеммном отсеке c искробезопасным исполнением (взрывозащита вида Ex ia). Дополнительно, при размещении интерфейсного блока во взрывозащищенной оболочке, терминалы, для удобства подключения, могут быть выведены в клеммный отсек (взрывозащита вида Ex d е).

Счетчик сконструирован для двунаправленного измерения потока и имеет настраиваемый параметр «Отсечка нулевого потока», который по умолчанию составляет 0,25Qmin. Он может быть смонтирован как на горизонтальных, так и на вертикальных трубопроводах.

Внешний вид счетчиков представлен на рисунках 1, 2, 3.

Модификации счетчика:

КТМ700 РУС - стандартный счетчик с 4-мя парами ультразвуковых приемопередатчиков и одним БОИ.

Модификация КТМ700 РУС Квадро - в один корпус измерительный встроено два идентичных, независимых счетчика, каждый из которых оснащен четырьмя парами приемопередатчиков и собственным БОИ. Данная система позволяет осуществлять полное дублирование результатов измерений одним прибором.

Модификация КТМ700 РУС Дуо - в один корпус измерительный встроено два независимых счетчика, один из которых оснащен четырьмя парами приемопередатчиков и блоком обработки информации - измерительный счетчик, другой - одной парой приемопередатчиков и блоком обработки информации - контрольный счетчик. Данная система позволяет осуществлять контроль состояния измеряемой среды для дополнительного контроля показаний измерительного счетчика - Контроль Метрологических Характеристик (далее - КМХ).

Модификация КТМ700 РУС Про - счетчик с восьмью парами ультразвуковых преобразователей, расположенных в двух плоскостях, и одним БОИ. Данная система позволяет снизить требования к длине входного участка трубопровода.

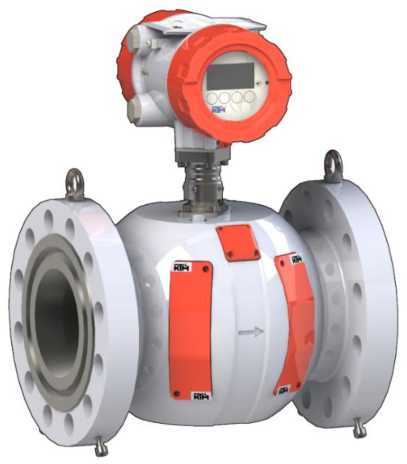

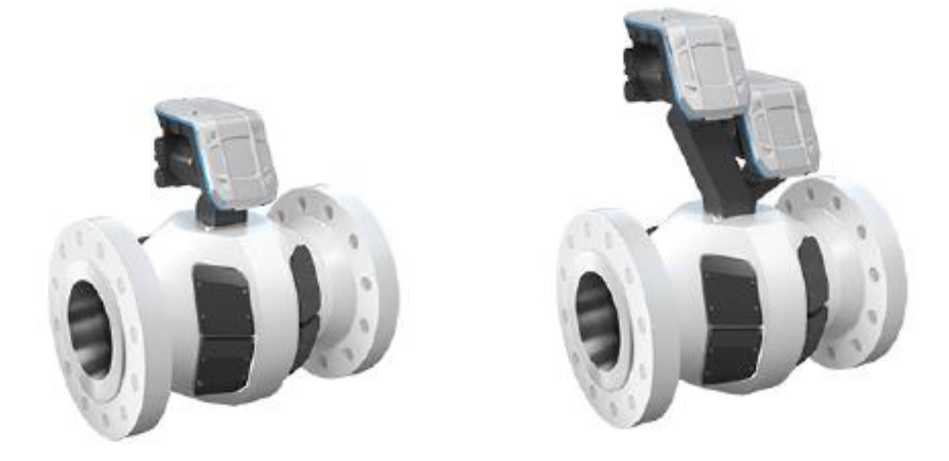

Рисунок 1 - Внешний вид счетчика в модификациях КТМ700 РУС 4-лучевой, КТМ700 РУС Квадро, КТМ700 РУС Дуо и КТМ700 РУС Про

Модификация КТМ700РУС Н - в один корпус измерительный встроены четыре или восемь пар ультразвуковых преобразователей, расположенных в двух плоскостях, и БОИ КТМ700Н. Также может быть выполнен в виде двух независимых счетчиков в одном корпусе измерительном, один - измерительный, другой - контрольный (с функцией КМХ).

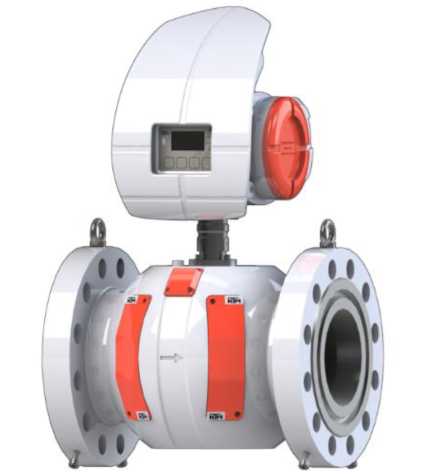

Рисунок 2 - Внешний вид счетчика в модификации КТМ700 РУС Н

Модификация КТМ700 РУС Лайт - в один корпус измерительный встроены четыре или восемь пар ультразвуковых преобразователей, расположенных в двух плоскостях, и БОИ КТМ700 Лайт. Также может быть выполнен в виде двух независимых счетчиков в одном корпусе измерительном, один - измерительный, другой - контрольный (с функцией КМХ).

Рисунок 3 - Внешний вид счетчика в модификации КТМ700 РУС Лайт

В счетчике реализована технология резервного энергообеспечения расположена резервная батарея, которая позволяет продолжать измерение при внешнего питания. Время работы от резервной батареи составляет от 6 до зависимости от конфигурации счетчика. Метрологически значимые параметры объемов хранятся в нестираемой памяти.

Счетчик присоединяется к трубопроводу с помощью фланцев, выполненных по стандартам ANSI, DIN, ГОСТ или специального исполнения (в зависимости от заказа). Требования к входным/выходным участкам трубопровода в зависимости от модификации счетчика представлены в таблице 1.

Дополнительно счетчик может быть оборудован встроенным датчиком давления и температуры, расположенным в корпусе измерительном и используемый для автоматической коррекции изменения геометрии корпуса счетчика и чисел Рейнольдса. При отсутствии данного датчика значения давления и температуры могут вноситься в прибор условнопостоянными величинами или через подключенные внешние датчики давления и температуры.

Дополнительно счетчик может быть оборудован модулем выносным, предназначенным для удаленного взаимодействия пользователя с БОИ.

Таблица 1 - Требования к входным/выходным участкам трубопровода в зависимости от модификации счетчика.

БОИ может быть оснащен встроенным вычислителем расхода. Модификация счетчика со встроенным вычислителем расхода дополнительно обеспечивает вычисление объемного расхода и объема газа при стандартных условиях, массового расхода.

Вычисление теплофизических свойств газовых смесей различного состава, осуществляется по специальным методикам, утвержденным и аттестованным в установленном порядке. Стандартно в счетчике реализованы следующие методики вычисления теплофизических свойств газов:

• - ГСССД МР 113-03;

• - ГОСТ 30319.2-2015;

• - ГОСТ 30319.3-2015;

• - ГСССД МР118-2005;

• - ГОСТ 30319.2-96 (GERG-91);

• - ГОСТ 30319.2-96 (NX19);

• - AGA NX 19 1962;

• - ISO 12213 3 2006 SGERG 88;

• - ГСССД МР273-2018;

• - AGA 8 Gross method 1;

- AGA 8 Gross method 2;

- AGA NX-19 mod;

• - Гидрокарбон (Hydrocarbon).

Счетчик также обеспечивает:

• - формирование и хранение энергонезависимых архивов событий, измеренных и вычисленных значений (состав и глубина архивов гибко настраиваемые);

- сигнализацию отказов и превышения установленных пределов измерений подключенных внешних датчиков;

- передачу информации по имеющимся интерфейсам связи, в том числе с выводом на принтер;

- периодическое введение и регистрацию значений условно-постоянных величин;

- защиту от несанкционированного доступа к параметризации и архивам.

Все изменения конфигурируемых параметров или архивов автоматически протоколируются.

В счетчике предусмотрены следующие входы/выходы:

- аналоговые (токовая петля), активные/пассивные, оптически изолированные, 4-20 мА, с поддержкой HART;

- цифровые выходы, пассивные, оптически изолированные типа открытый коллектор или NAMUR;

- цифровые входы, пассивные;

- RS-485 с поддержкой Modbus RTU и Modbus ASCII;

- Ethernet с поддержкой ModbusTCP/IP;

- RS232 (RTS/CTS).

Примечание - В зависимости от модификации счетчика и требований заказчика возможны различные варианты входов/выходов (точные сведения приведены в эксплуатационной документации).

В счетчике предусмотрена автоматическая самодиагностика и проверка нулевых и контрольных значений измеряемых величин. Предусмотрена возможность осуществлять замену пары приемопередатчиков и блоков электроники без дополнительной поверки.

В счетчике реализована возможность компенсации сбоя луча на основании постоянно обновляемых значений параметров по каждому из лучей и отношений между ними. Компенсация, сбоя луча возможна при выходе из строя одного луча 4-х лучевой системы или двух лучей 8-ми лучевой системы (если они расположены в разных измерительных плоскостях).

При этом активируется предупреждение пользователя. При выходе из строя 2-х или более лучей, расположенных в одной плоскости счетчик, переходит в состояние ошибки.

Каждая «измерительная плоскость» (состоящая из 4-х измерительных лучей) дополнительно производит измерение по диагностическому центральному лучу (индикация по перекрестным лучам, рисунок 4). Дополнительно полученные данные измерений используются для автоматического КМХ и для работы интеллектуального помощника.

Рисунок 4 - Диагностические центральные лучи (перекрестные лучи) КТМ700 РУС Про

На рисунках 5, 6, 7 приведена схема пломбировки от несанкционированного доступа. Пломба, предотвращающая доступ к элементам конструкции, устанавливается изготовителем СИ или уполномоченной организацией.

Знак поверки на счетчик не наносится.

Заводской номер методом лазерной гравировки наносится на маркировочную табличку, которая крепится на корпусе БОИ.

Места нанесения заводского номера и знака утверждения типа указаны на рисунках 8, 9, 10.

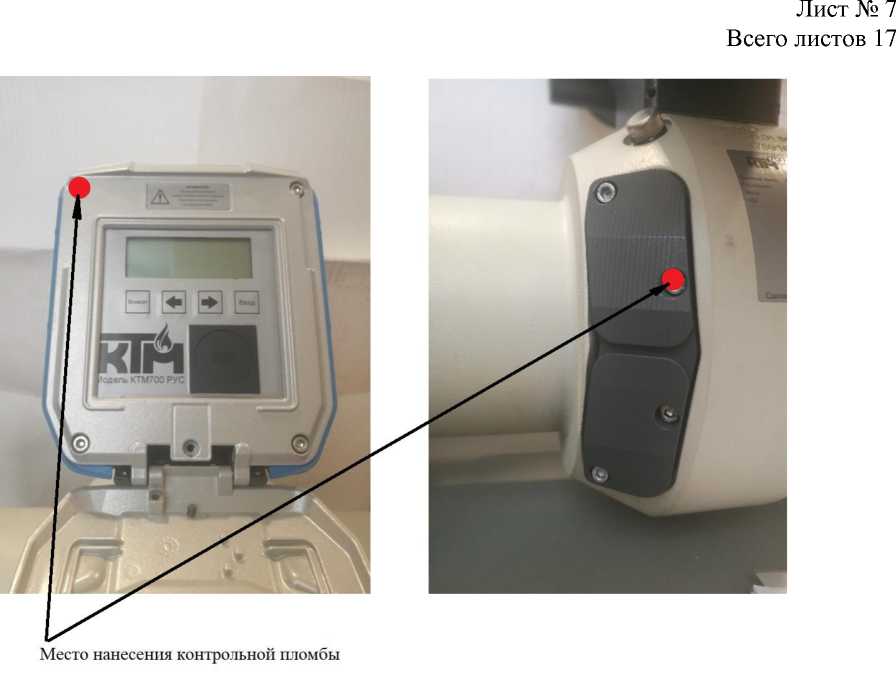

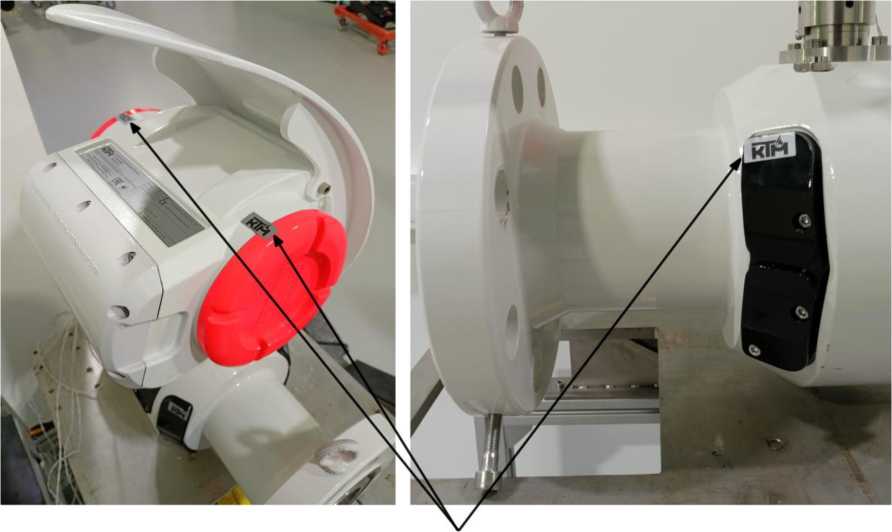

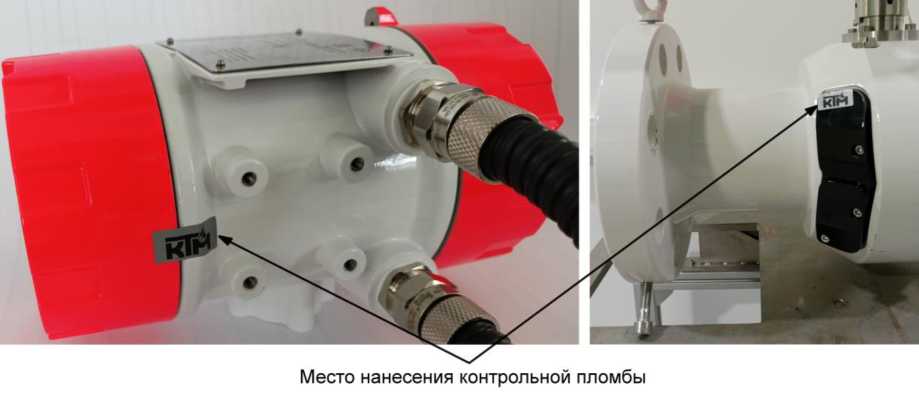

Рисунок 5 - Опломбирование корпуса БОИ и крышек приемопередатчиков счетчиков модификаций КТМ700 РУС 4-лучевой, КТМ700 РУС Квадро, КТМ700 РУС Дуо и КТМ700

РУС Про.

Место нанесения контрольной пломбы

Рисунок 6 - Опломбирование корпуса БОИ и крышек приемопередатчиков счетчиков модификации КТМ700 РУС Н

Рисунок 7 - Опломбирование корпуса БОИ и крышек приемопередатчиков счетчиков модификации КТМ700 РУС Лайт

Место нанесения знака утверждения типа

!

•ЧУ

:<■'=

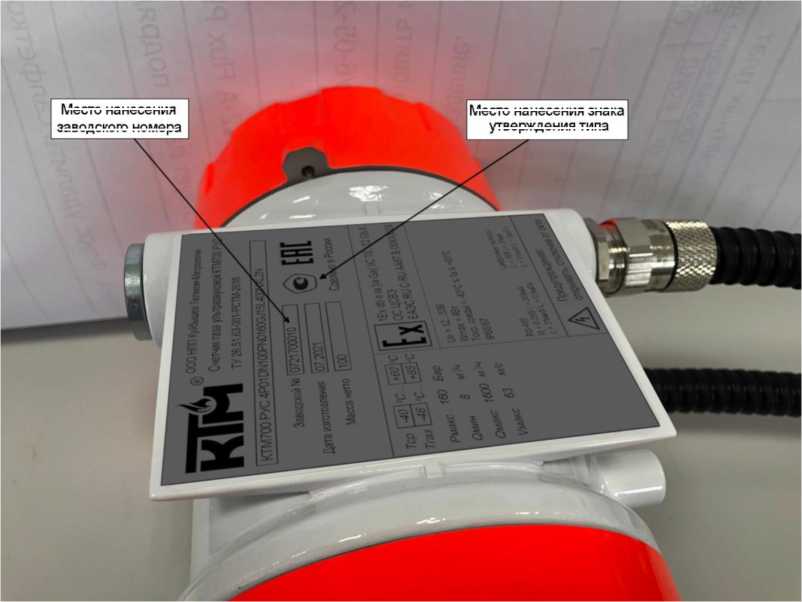

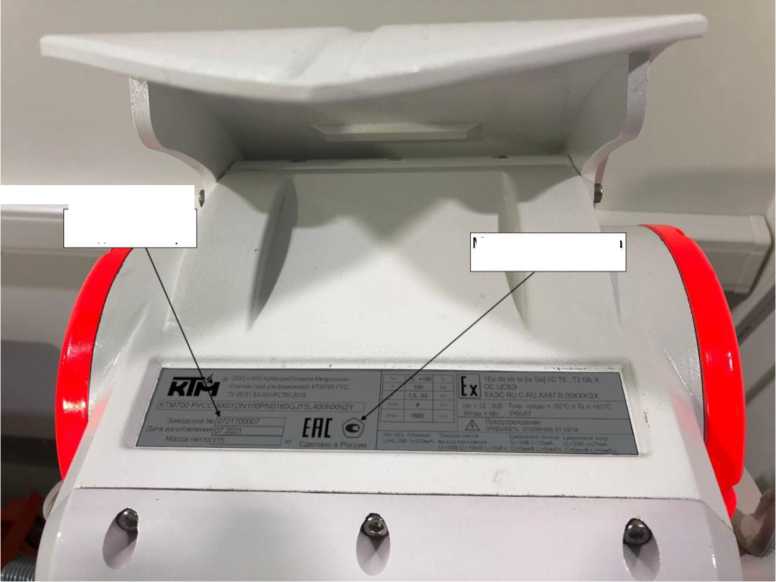

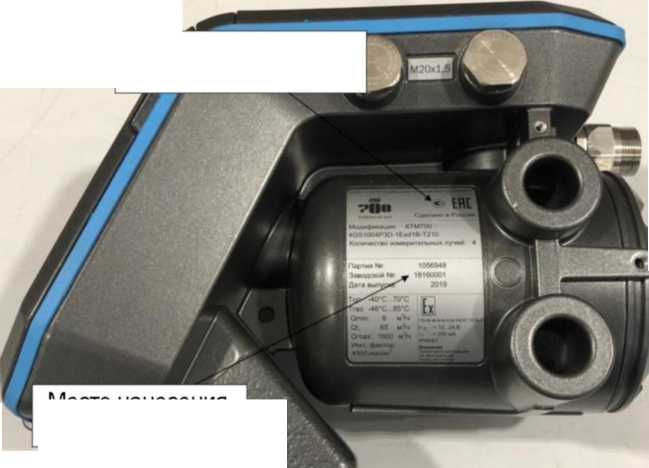

Рисунок 8 - Место нанесения заводского номера и знака утверждения типа счетчика модификаций КТМ700 РУС 4-лучевой, КТМ700 РУС Квадро, КТМ700 РУС Дуо и КТМ700 РУС Про

место нанесения заводского номера

”«»>•.....

Рисунок 9 - Место нанесения заводского номера и знака утверждения типа счетчика в модификации КТМ700 РУС Н

Место нанесения

заводского номера

Место нанесения знака

утверждения типа

Рисунок 10 - Место нанесения заводского номера и знака утверждения типа счетчика в модификации КТМ700 РУС Лайт

Со счетчиком в зависимости от модификации поставляется конфигурационное программное обеспечение УЗПР - Контроль или KTM Smart Stream, предназначенное для конфигурирования, параметризации и диагностики счетчика. Оно содержит процедурные модули, предназначенные для проведения проверки технического состояния счетчика и его поверки.

Программное обеспечение защищено многоуровневой системой защиты, которая предоставляет доступ только уполномоченным пользователям и одновременно определяет, какие из данных может вводить или изменять пользователь. При изменении конфигурации счетчика, настройки системы защиты, в том числе уровней доступа пользователей, задают вход по паролю через пользовательские интерфейсы.

Конфигурационное программное обеспечение обладает функцией интеллектуальной диагностики, с помощью которой можно автоматически оценивать состояние системы и выдавать рекомендации по предотвращению негативных ситуаций и их последствий.

Таблица 2 -

обеспечения

данные

Уровень защиты ПО в соответствии с Р 50.2.077-2014 - высокий.

Информация о версии программного обеспечения и контрольной сумме доступна через дисплей или конфигурационное программное обеспечение УЗПР - Контроль или KTM Smart Stream. Защита программного обеспечения от преднамеренных или непреднамеренных вмешательств осуществляется при помощи переключателя защиты параметров от записи, многоуровневой системой защиты и пломбированием счетчика при необходимости.

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики счетчиков

Таблица 3б - Диапазоны допустимого рабочего давления эксплуатации счетчика

Таблица 4 - Технические

счетчиков

Таблица 5 - Диапазоны

газа в зависимости от

счетчика

Пр имечания:

Qmin - минимальное значение расхода; Qmax - максимальное значение расхода; Qt - пограничное значение расхода;

Vmax - значение максимальной скорости газа;

Vt - значение пограничной скорости газа.

наносят на титульный лист руководства по эксплуатации методом компьютерной графики в верхнем левом углу, на маркировочной табличке счетчика.

Таблица 6 - Комплектность

Продолжение таблицы 6_______

Наименование

Программное обеспечение для конфигурирования, параметризации и диагностики счётчика_________

Дополнительно в комплект могут входить:

• -  комплект запасных частей

• -  устройство для замены приемопередатчиков под давлением

• -  модуль выносной

• -  ответные фланцы, прокладки, крепеж

• -  прямые участки трубопровода, формирователь потока

• -  кабель для передачи сигнала, барьеры искробезопасности

• -  инфракрасный преобразователь

• -  блок питания

• -  датчики давления и температуры и т.д._____________________________________________

Примечания

¹⁾ Входящее в комплект программное обеспечение зависит от модификации счетчика (точная информация приведена в паспорте счетчика).

Раздел 1.5 «Устройство и работа» Руководства по эксплуатации.

Приказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»;

Приказ Росстандарта от 31 июля 2018 г. № 1621 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;

ТУ 26.51.63-001-РСТМ-2018. Счётчик газа ультразвуковой КТМ700 РУС. Технические условия.

Общество с ограниченной ответственностью «НПП КуйбышевТелеком-Метрология» (ООО «НПП КуйбышевТелеком-Метрология»)

ИНН 6312102369

Адрес: 446394, Самарская обл., м.р-н Красноярский, гп. Волжский, пгт. Волжский, ул. Пионерская, зд. 5, эт. 2, помещ. 8

Тел./факс: (846) 202-00-65

E-mail: info@ktkprom.com

Web-сайт: www.ktkprom.com

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального Государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)

Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19 Фактический адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а»

Телефон: (843) 272-70-62

Факс: (843) 272-00-32

E-mail: office@vniir.org

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310592.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «17» октября 2024 г. № 2496

Регистрационный № 27015-09

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплекты поверки гирь и весов переносные КПГВП

Комплекты поверки гирь и весов переносные КПГВП (далее - комплекты) предназначены для воспроизведения, хранения и передачи единицы массы в качестве средств измерений и рабочего эталонна единицы массы 4-го разряда по Государственной поверочной схеме для средств измерений массы.

Комплект КПГВП состоит из компаратора CE6202K-PLUS или СЕ6202К (далее -компаратор) и гирь класса точности Mi ГОСТ OIML R 111-1-2009 и соответствует требованиям, предъявляемым к рабочему эталону единицы массы 4-го разряда в соответствии с Государственной поверочной схемой для средств измерений массы (далее - ГПС для СИ массы). Компаратор используют с отключённым устройством слежения за нулем в соответствии с руководством по эксплуатации.

Принцип действия компаратора основан на электромагнитной компенсации системой автоматического уравновешивания воздействия, вызванного весом груза с измеряемой массой, и преобразовании компенсационного усилия в электрический сигнал.

Конструктивно компаратор состоит из взвешивающего модуля и модуля терминала, расположенных в одном корпусе. Взвешивающий модуль включает в себя грузоприемную платформу, грузопередающее устройство, систему электромагнитной компенсации, устройство обработки цифровых данных, устройства автоматической и полуавтоматической установки нуля, выборки массы тары. Модуль терминала оснащен дисплеем для отображения результатов измерений и управления весами.

Компаратор имеет верхнее расположение чашки, обеспечивающее удобство при сличениях гирь.

Юстировка компаратора проводиться полуавтоматически с помощью внешней гири.

Результаты взвешивания выводятся на дисплей. Компаратор имеет встроенный интерфейс для подключения внешних устройств RS 232, компаратор CE6202K-PLUS дополнительно имеет USB-С. Питание компаратора осуществляется от сети переменного тока через блок питания или аккумуляторной батареи, входящей в состав комплекта.

Гири класса точности М1 с номинальным значением массы от 10 до 500 мг выполнены в форме плоских многоугольных пластин с хвостовиком для захвата: гири с номинальным значением массы 10 и 100 мг - в форме треугольника, гири с номинальным значением массы 20 и 200 мг - в форме квадрата, гири с номинальным значением массы 50 и 500 мг - в форме пятиугольника. Гири изготавливают из материала по ГОСТ OIML R 111-1-2009.

Гири класса точности М1 номинальным значением массы от 1 г до 5 кг выполнены в виде цилиндра с головкой. Гири с номинальным значением массы от 20 г до 200 г могут иметь подгоночную полость, а от 500 г имеют подгоночную полость, закрываемую с помощью пробки.

Материал гирь - нержавеющая слабомагнитная сталь аустенитного класса.

На головку гирь с номинальным значением массы от 1 г до 5 кг нанесены: знак «М», и номинальное значение массы гири с обозначением единиц физических величин: на гирях с номинальным значением массы от 1 до 500 г - в граммах, на гирях с номинальным значением массы от 1 до 5 кг - в килограммах.

Компаратор и гири уложены в два чемодана-контейнера, обеспечивающие степень защиты от проникновения пыли и воды IP67.

Место крепления маркировочной таблички на чемодане-контейнере

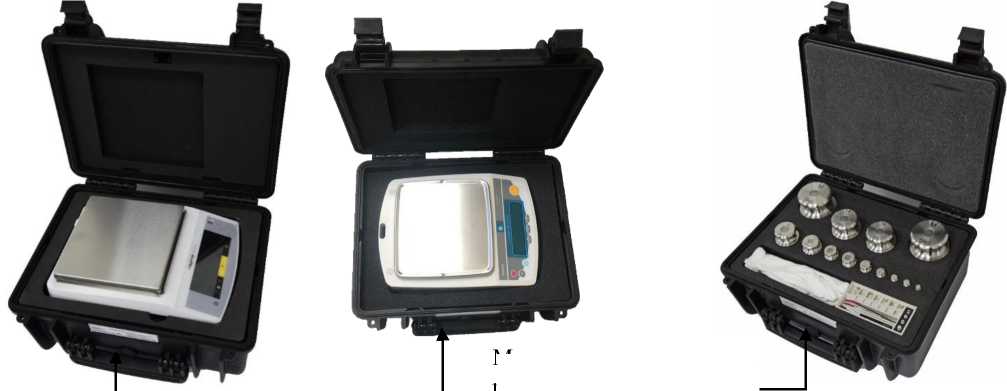

Рисунок 1 - Общий вид

чемодан-контейнера № 1 с компаратором

CE6202K-PLUS (а) или СЕ6202К (б)

Для защиты компаратора от несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, компаратор пломбируются контрольной этикеткой изготовителя. Место пломбирования обозначено на рисунке 3.

Компаратор СЕ6202К-PLU                    Компаратор СЕ6202К

Рисунок 3 - Место пломбирования компаратора от несанкционированного доступа

Нанесение знака поверки на средство измерений не предусмотрено.

Маркировка комплекта приведена на рисунках 4 и 5. Серийный номер и обозначение комплекта приведено на маркировочной табличке в виде наклейки (рисунок 5), расположенной на передней стенке каждого чемодана - контейнера (рисунок 1); табличка в виде наклейки на боковой стенке корпуса компаратора (рисунок 4).

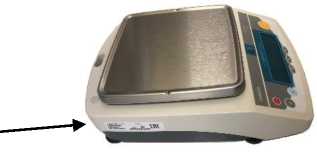

Место нанесения маркировочной таблички и знака утверждения типа средств измерений на корпус компаратора

в

г

1 - Товарный знак предприятия-изготовителя ("САРТОГОСМ"); 2 - Страна изготовитель;

3 - Условное обозначение модификации компаратора; 4 - Заводской номер комплекта и штрих код с заводским номером; 5 - Год выпуска; 6 - Знак утверждения типа средств измерений; 7 - Знак обращения продукции на рынке Евразийского экономического союза.

Рисунок 4 - Расположение элементов, образец и место нанесения маркировочной таблички на корпусе компаратора

Чемодан - конгеймер № 1 IfnFRn                Компаратор

<'E6202K-PLl S, Л’8 41603156 № 41603156  2022 г 'S/ Гиря 2 kg Fl, ЛЬ -Z-4262S113

ca₽T<tosoij!:t   Чемодян-конгейнер № 2

КПГВП ~            Гири (10 mg 5 kg) Ml

№41603156  2022 г

б - образец маркировочной таблички

1 - Товарный знак предприятия-изготовителя ("САРТОГОСМ"); 2 - Обозначение комплекта; 3 - Заводской номер комплекта; 4 - Номер чемодана-контейнера;

5 - Названия средств измерений, находящихся в чемодане-контейнере;

6 - Год выпуска; 7 - Знак утверждения типа средств измерений.

Рисунок 5 - Расположение элементов и образец маркировочной таблички на чемоданах-контейнерах

Компараторы имеют встроенное программное обеспечение (далее - ПО), выполняющее функции по сбору, передаче, обработке и представлению измерительной информации. ПО заложено в микроконтроллерах компараторов в процессе производства.

Конструкция компараторов исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Влияние ПО учтено при нормировании метрологических характеристик. ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования компаратора. Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077 - 2014.

ПО компаратора CE6202K-PLUS состоит из двух частей - ПО взвешивающего модуля и ПО модуля терминала.

Идентификация ПО осуществляется путем просмотра номеров версий ПО и идентификационных признаков код 7 (ИНФО) в 1-ом уровне меню:

• - меню 7.1 (ВЕРСИЯ)    ПО модуля терминала;

• - меню 7.4 (ВАС VER.)   ПО взвешивающего модуля.

  Таблица 1 - Идентификационные данные ПО компаратора СЕ6202К-Р		LUS
  Идентификационные данные (признаки)	Взвешивающего модуля	Модуля терминала
  Идентификационное наименование ПО	ВАС VER.	ВЕРСИЯ
  Номер версии (идентификационный номер) ПО1)	00.59.05-xx.yy2)	01.76.05-xx.yy2)
  Другие идентификационные признаки (ID)	CN 827A	CN 9473
  1) Номер версии (идентификационный номер) ПО не ниже указанного 2) x, y не относятся к метрологически значимой части ПО и могут принимать значения от 0 до 9

ПО компаратора СЕ6202К состоит из одной части. Идентификация ПО осуществляется путем просмотра номера версии программного обеспечения. Номер версии программного обеспечения выводится на дисплей, для чего войти в меню выбрать «ИНФО» «ВЕРСИЯ» «REL.36.09».

Таблица 2 - Идентификационные данные ПО компаратора СЕ6202К

Таблица 3 - Метрологические характеристики

Таблица 4 - Номинальные значения массы гирь и пределы допускаемой абсолютной погрешности гирь класса Mi ± ёт

Таблица 5 - Основные технически характеристики

Продолжение таблицы 5

Таблица 6 - Классы точности гирь по ГОСТ OIML R 111-1-2009/разряды эталонов и номинальные значения массы гирь, передачи единицы массы которым осуществляется комплектами поверки гирь и весов переносными КПХ'ВП

наносится на специальных табличках, которые крепятся на боковой стенке основания корпуса компаратора, на передней стенке каждого чемодана - контейнера методом наклейки и на титульный лист Руководства по эксплуатации типографским способом.

Комплектность средства измерений

Продолжение таблицы 7

приведены в разделе 3 «Использование комплекта» Руководства по эксплуатации: «Комплект поверки гирь и весов переносной КПГВП. Руководство по эксплуатации СП 1.439.002 РЭ»

ГОСТ OIML R 111-1-2009 «ГСИ. Гири классов Е1, Е2, Fi, F2, Mi, M1-2, M2, M2-3 и Мз. Часть 1. Метрологические и технические требования»;

Государственная поверочная схема для средств измерений массы, утвержденная приказом Росстандарта от 29 декабря 2018 г. № 2818;

ТУ 4274-010-13173535-2004 Комплект поверки гирь и весов переносной КПГВП. Технические условия.

Общество с ограниченной ответственностью «Сартогосм» (ООО «Сартогосм») ИНН 7816601009

Адрес: 192102, г. Санкт-Петербург, наб. реки Волковки, д. 9, лит. А

Телефон: (812) 327-53-27

E-mail: web@sartogosm.ru

Web-сайт: www.sartogosm.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Телефон: +7 (812) 251-76-01

Факс: +7 (812) 713- 01-14

E-mail: info@vniim.ru

Web-сайт: www.vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311541.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «17» октября 2024 г. № 2496

Регистрационный № 64129-16

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы промышленные многопараметрические Micromac (Micromac С, Micromac E, Micromac MP, Micromac 1000)

Анализаторы промышленные многопараметрические Micromac (Micromac С, Micromac E, Micromac MP, Micromac 1000) (далее - анализаторы) предназначены для определения состава природных, питьевых, промышленных и сточных вод: измерение массовой концентрации аммония, железа, марганца, мышьяка, алюминия, меди, никеля, цинка, хрома, кадмия, кальция, хлоридов, сульфатов, сульфидов, нитратов, нитритов, цианидов, фторидов, силикатов, общего азота, общего и ортофосфатного фосфора, остаточного хлора, монохлорамина, бихроматной и перманганатной окисляемости, общего органического углерода, бора, фенолов, неионогенных ПАВ, анионных ПАВ, этиленгликоля, а также жесткости, цветности, щелочности, мутности.

Описание средства измерений

Принцип работы анализатора основан на потенциометрическом методе с ионоселективным электродом (для определения натрия, хлоридов и фторидов) и колориметрическом методе анализа (для определения остальных параметров).

При колориметрическом определении к аликвоте исследуемой пробы добавляется один или несколько реагентов, с которыми определяемое вещество образует окрашенное соединение. Произведение измеренного при определенной длине волны значения оптической плотности (за вычетом холостого значения) и предварительно установленной величины калибровочного коэффициента дают значение содержания определяемого параметра.

Принцип действия потенциометрического метода с ионоселективным электродом основан на измерении зависимости потенциала электрода от концентрации определяемого иона относительно электрода сравнения, при этом воздействие других ионов подавляется добавкой регулятора ионной силы.

Конструктивно анализаторы выполнены в едином корпусе, включающем: блок подготовки пробы, измерительный блок с контроллером, механической и гидравлической системами, блок сброса продуктов реакции.

Анализатор оснащен сенсорным экраном и клавиатурой или опционально ЖК экраном для проведения градуировки, управления процедурами анализа и выдачи результатов измерений.

Один блок управления обеспечивает работу до четырех измерительных блоков.

Анализаторы выпускаются четырех моделей: Micromac С, Micromac E, Micromac MP, Micromac 1000, которые отличаются методом измерения и количеством измеряемых параметров. Принцип действия модели Micromac С основан на колориметрическом методе измерения, модели Micromac E - на потенциометрическом методе измерения. Модель Micromac 1000 - переносная версия с колориметрическим методом измерения. Модель Micromac MP выпускается трех модификаций - MP2, MP3, MP4 для измерений содержания двух, трех и четырех параметров соответственно.

Анализаторы Micromac С, Micromac E предназначены для проведения длительных измерений в автономном режиме без участия оператора. Анализатор автоматически отбирает пробу, затем проба поступает в измерительный контур. Периодичность отбора и измерения проб программируется оператором. При необходимости используются модули фильтрации, термостатирования и пробоподготовки, не влияющие на содержание определяемого параметра.

Переносные анализаторы Micromac 1000 предназначены для автоматических измерений с ручным вводом проб.

На дисплее анализаторов отображается текущая информация: условия и режимы измерений, результаты измерений и обработки данных в целях мониторинга.

На верхней панели анализатора расположены вводы для подключения электроэнергии. На нижней панели - отверстие для подачи пробы и, при необходимости, воды для разбавления, а также удаления продуктов реакции.

Фотографии внешнего вида анализаторов представлены на рисунках 1, 2. Места нанесения знака поверки отмечены стрелками. Пломбирование анализаторов не предусмотрено.

Заводской номер имеет буквенно-цифровой формат и наносится травлением, гравированием, типографским или иным пригодным способом на боковую панель анализатора внутри корпуса.

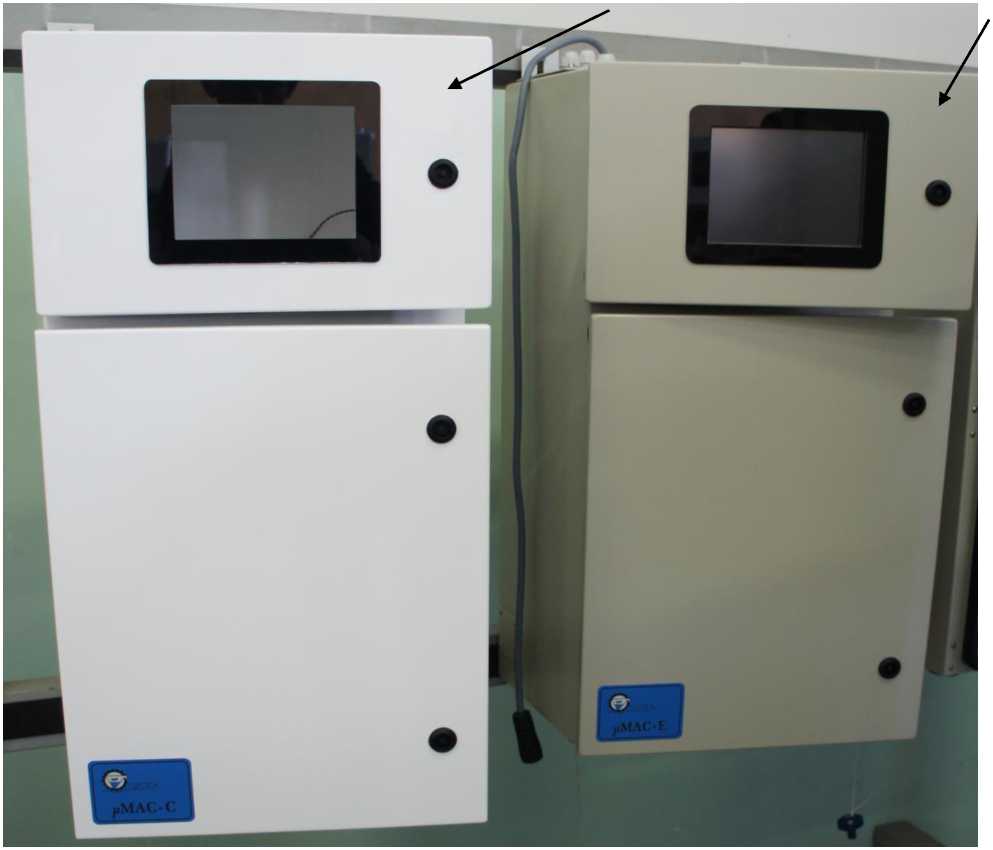

Рисунок 1 - Анализаторы Micromac C, Micromac E, Micromac MP

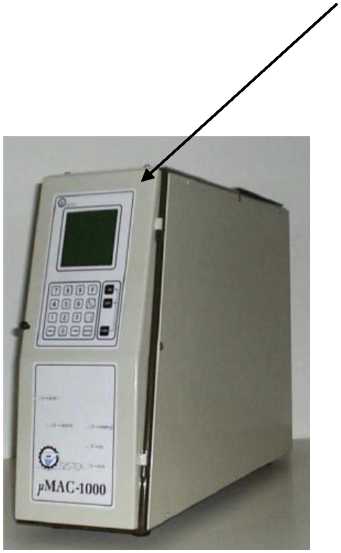

Рисунок 2 - Анализатор многопараметрический Micromac 1000

Анализаторы оснащены программным обеспечением, позволяющим осуществлять контроль процесса измерений, сохранять результаты измерений, проводить их статистическую обработку и архивирование.

Программное обеспечение анализатора заложено в контроллере и защищено от доступа и изменения.

Таблица 1 - Идентификационные данные программного обеспечения ПО

Конструкция анализаторов исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

Таблица 2 - Метрологические характеристики

таблицы 2

таблицы 2

Таблица 3 - Технические

наносится на боковую панель корпуса анализатора методом наклейки и на титульный лист Руководства по эксплуатации типографским способом.

Таблица 4 - Комплектность средства измерений

Методика измерений представлена в руководстве по эксплуатации в разделе № 2.

Нормативные и технические документы, устанавливающие требования к анализаторам многопараметрическим Micromac (Micromac С, Micromac E, Micromac MP, Micromac 1000)

Техническая документация изготовителя «Systea S.p.A», Италия.

Фирма «Systea S.p.A.», Италия

via Paduni, 2/A - 03012 Anagni (FR), Italy

Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (УНИИМ - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4

Телефон (факс): +7(343) 350-26-18, +7(343) 350-20-39

E-mail: uniim@uniim.ru

Web-сайт: http://www.uniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311373.
