МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

28 октября 2024 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

измерений в части конструктивных изменений, на их метрологические характеристики, согласно приложению к приказу.

• 2. Утвердить измененные описания типов средств прилагаемые к настоящему приказу.

• 3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель руководителя                                   Е.Р. Лазаренко

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

Сертификат: 525EEF525B83502D7A69D9FC03064C2A

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 06.03.2024 до 30.05.2025

\______________

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «___»             2024 г. № ____■.

Сведения об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средств измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «28» октября 2024 г. № 2554

Регистрационный № 43753-10

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Дефектоскопы магнитопорошковые универсальные ДМПУ-1

Дефектоскопы магнитопорошковые универсальные ДМПУ-1 (далее - дефектоскоп) предназначены для формирования и измерения силы тока в намагничивающих устройствах при проведении магнитопорошкового неразрушающего контроля.

Принцип действия дефектоскопа основан на преобразовании напряжения и тока сети переменного тока частотой 50 Гц и напряжением 220 В с помощью импульсных преобразователей и схем управления в намагничивающий ток заданной формы и величины.

Дефектоскоп состоит из электронного блока и намагничивающих устройств.

В непрерывном режиме дефектоскоп обеспечивает намагничивание изделий или их участков постоянным (переменным) магнитным полем с помощью катушек намагничивания или приставного электромагнита.

В импульсном режиме дефектоскоп обеспечивает намагничивание изделий или их участков импульсным магнитным полем тока, пропускаемого через кабель намагничивающий, или непосредственно через изделие с помощью электроконтактов, магнитных контактов или контактного штатива.

Дефектоскоп обеспечивает размагничивание изделий или их участков:

• - после намагничивания постоянным полем - убывающим низкочастотным полем;

• - после намагничивания переменным полем - плавным снижением амплитуды поля;

• - после импульсного намагничивания - убывающими по амплитуде импульсами тока.

Общий вид дефектоскопа, место нанесения знака утверждения типа представлены на рисунке 1.

Заводской номер в цифровом формате наносится на заднюю панель электронного блока дефектоскопа методом лазерной гравировки. Место нанесения заводского номера обозначено на рисунке 2.

Пломбирование дефектоскопов не предусмотрено.

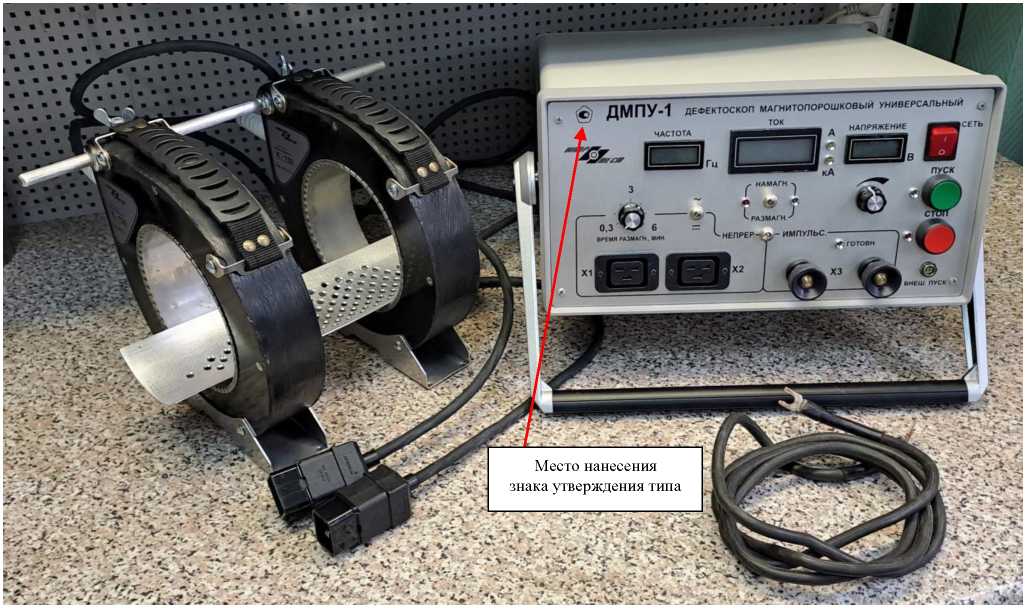

Рисунок 1 - Общий вид дефектоскопа магнитопорошкового универсального ДМПУ-1

Россия г.Екатеринбург, 20 » г.

Зав. № 1“

Место нанесения заводского номера

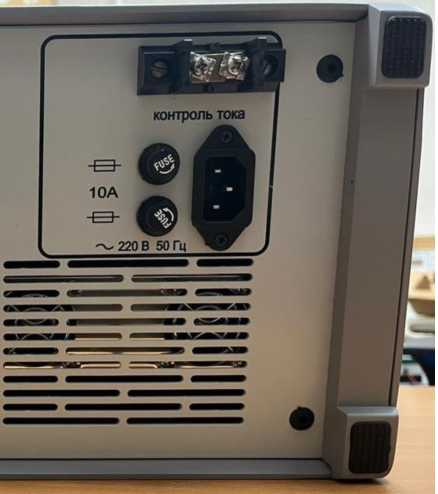

Рисунок 2 - Задняя панель электронного блока дефектоскопа

Таблица 1 -

и основные технические

наносится методом шелкографии на переднюю панель дефектоскопа и на титульный лист руководства по эксплуатации типографским способом.

Таблица 2 - Комплектность средства измерений

приведены в разделе 2 «Использование по назначению» руководства по эксплуатации 4276-005-20872624-2008 РЭ.

ТУ 4276-005-20872624-2008 «Дефектоскопы магнитопорошковые универсальные ДМПУ-1. Технические условия».

Акционерное общество «Научно-производственное объединение «ИНТРОТЕСТ» (АО «НПО «ИНТРОТЕСТ»)

Адрес: 620078, г. Екатеринбург, ул. Студенческая, д. 55, ком. 106

Телефон/факс: (343) 227-49-42, 227-05-71, 227-12-46, 227-05-63, 227-12-45, 383-47-49

E-mail: introtest@introtest.com

Web-сайт: www.introtest.com

Web-сайт: www.интротест.рф

Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Уральский научно-исследовательский институт метрологии» (ГЦИ СИ ФГУП «УНИИМ»)

Адрес: 620000, г. Екатеринбург, ул. Красноармейская, д. 4

Телефон (343) 350-26-18, факс (343) 350-20-39

E-mail: uniim@uniim.ru

Уникальный номер записи в реестре аккредитованных лиц № 30005-11.

в части вносимых изменений

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Свердловской области» (ФБУ «УРАЛТЕСТ»)

Адрес: 620075, Свердловская обл., г. Екатеринбург, ул. Красноармейская, стр. 2а

Телефон: 8 (343) 236-30-15

Факс: 8 (343) 350-40-81

E-mail: uraltest@uraltest.ru

Web-сайт: www.uraltest.ru

Уникальный номер записи в реестре аккредитованных лиц № 30058-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «28» октября 2024 г. № 2554

Регистрационный № 79448-20

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) филиала «Кольский» ПАО «ТГК-1» каскад Серебрянских ГЭС

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) филиала «Кольский» ПАО «ТГК-1» каскад Серебрянских ГЭС (далее по тексту - АИИС КУЭ) предназначена для автоматического измерения активной и реактивной электрической энергии, а также для автоматизированного сбора, обработки, хранения и отображения информации. АИИС КУЭ возможно использовать для передачи (получения) данных смежным субъектам энергетики. Выходные данные системы могут быть использованы для коммерческих расчётов.

АИИС КУЭ представляет собой многофункциональную, двухуровневую автоматизированную систему с централизованным управлением и распределенной функцией выполнения измерений.

АИИС КУЭ решает следующие задачи:

• - автоматическое измерение количества активной и реактивной электрической энергии с дискретностью 30 минут и нарастающим итогом приращений активной и реактивной электроэнергии (мощности);

• - автоматический сбор и хранение данных о состоянии средств измерений («Журналы событий»);

• - периодический (не реже 1-го раза в сутки и/или по запросу (настраиваемый параметр)) автоматический сбор привязанных к единому времени результатов измерений и данных о состоянии средств измерений («Журналы событий»);

• - хранение результатов измерений;

• - передача результатов измерений в организации-участники оптового рынка электроэнергии в XML или собственном формате с применением ЭЦП или без неё;

• - обеспечение защиты оборудования, программного обеспечения и данных от несанкционированного доступа на физическом и программном уровне (установка паролей, пломбирование и т. п.);

• - диагностика функционирования технических и программных средств АИИС КУЭ;

• - конфигурирование и настройка параметров АИИС КУЭ;

• - автоматическое ведение единого времени в АИИС КУЭ (коррекция времени). АИИС КУЭ включает в себя следующие уровни:

1-й уровень - информационно-измерительный комплекс (далее по тексту - ИИК), включающий в себя измерительные трансформаторы тока (далее по тексту - ТТ) по ГОСТ 7746, измерительные трансформаторы напряжения (далее по тексту - ТН) по ГОСТ 1983, счетчики активной и реактивной электрической энергии в режиме измерений активной электрической энергии по ГОСТ Р 52323-2005 или ГОСТ 31819.22-2012 и в режиме измерений реактивной электрической энергии по ГОСТ Р 52425-2005 или ГОСТ 31819.23-2012.

2-й уровень - информационно-вычислительный комплекс (далее по тексту - ИВК), включающий в себя сервер базы данных (далее по тексту - сервер), автоматизированные рабочие места персонала (далее по тексту - АРМ), блок коррекции времени ЭНКС-2, технические средства приёма-передачи и программное обеспечение (далее по тексту - ПО).

Первичные фазные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня силы тока и напряжения, которые по проводным линиям связи поступают на соответствующие входы электронного счётчика электрической энергии. В счётчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счётчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 1 секунду. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 1 секунду мощности, вычисляется для интервалов времени 30 минут.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мощности на интервале времени усреднения 30 минут.

Сервер уровня ИВК АИИС КУЭ, установленный в центре сбора и обработки информации (далее по тексту - ЦСОИ) филиала «Кольский» ПАО «ТГК-1», по запросу и/или автоматически с периодичностью 1 раз в 30 минут проводит опрос счётчиков. Полученная информация записывается в базу данных сервера уровня ИВК АИИС КУЭ.

На уровне ИВК системы выполняется обработка измерительной информации, получаемой с энергообъектов филиала «Кольский» ПАО «ТГК-1», в частности вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН, резервное копирование, формирование и хранение поступающей информации, оформление справочных и отчетных документов. Передача информации в организации-участники оптового рынка электрической энергии и АО «АТС» осуществляется от АРМ АИИС КУЭ, через сеть интернет в виде сообщений электронной почты.

АИИС КУЭ оснащена системой обеспечения единого времени (далее по тексту -СОЕВ). СОЕВ обеспечивает единое календарное время (день, месяц, год, час, минута, секунда) на всех компонентах и уровнях системы. Базовым устройством СОЕВ является блок коррекции времени типа ЭНКС-2 (далее по тексту - БКВ), синхронизирующий собственную шкалу времени с национальной шкалой координированного времени UTC(SU) по сигналам глобальной навигационной спутниковой системы ГЛОНАСС.

БКВ ежесекундно посылает метку точного времени на сервер уровня ИВК. Сличение времени сервера со временем ЭНКС-2 осуществляется при каждом сеансе связи. Коррекция времени в сервере производится автоматически при условии превышения допустимого значения рассогласования более 1 секунды.

Сервер уровня ИВК опрашивает счетчики электрической энергии уровня ИИК, при расхождении времени сервера и счётчиков более чем на 1 секунду происходит коррекция часов счётчиков.

Факт каждой коррекции регистрируется в журнале событий счётчиков и сервера. Журналы событий счетчиков электрической энергии и сервера отражают время (дата, часы, минуты) коррекции часов счетчиков и сервера в момент непосредственно предшествующий корректировке.

Нанесение заводского номера на АИИС КУЭ не предусмотрено. Заводской номер 303 указывается в паспорте на АИИС КУЭ. Сведения о форматах, способах и местах нанесения заводских номеров измерительных компонентов, входящих в состав измерительных каналов АИИС КУЭ приведены в паспорте на АИИС КУЭ.

В АИИС КУЭ применяется ПО «АльфаЦЕНТР» или ПО ПК «Энергосфера».

В состав ПО «АльфаЦЕНТР» и ПО ПК «Энергосфера» входят модули, указанные в таблице 1.

ПО «АльфаЦЕНТР» и ПО ПК «Энергосфера» обеспечивают защиту программного обеспечения и измерительной информации паролями в соответствии с правами доступа. Метрологически значимой частью ПО «АльфаЦЕНТР», является файл ac_metrology.dll. Метрологически значимой частью ПО ПК «Энергосфера», является файл pso_metr.dU.

Таблица 1 -

данные ПО

и ПО ПК

г

ПО «АльфаЦЕНТР» и ПО ПК «Энергосфера» не влияют на метрологические характеристики измерительных каналов АИИС КУЭ, указанные в таблице 2

Уровень защиты ПО «АльфаЦЕНТР» и ПО ПК «Энергосфера», от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

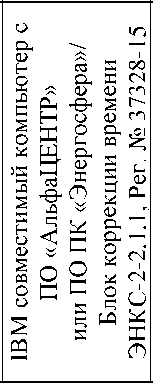

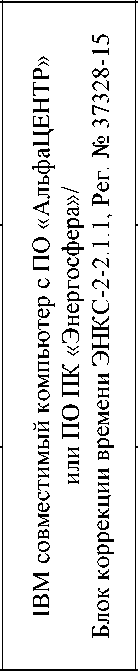

Таблица 2 - Состав

каналов (ИК) АИИС КУЭ и

Продолжение таблицы 2

1

Серебрянская ГЭС-1 (ГЭС-15), ТП-4 б/с МегаФон

Активная

Реактивная

П р и м е ч а н и я

• 1  В качестве характеристик погрешности ИК установлены границы допускаемой относительной погрешности ИК при доверительной вероятности, равной 0,95.

• 2 Характеристики погрешности ИК указаны для измерений активной и реактивной электроэнергии на интервале времени 30 минут.

• 3 Погрешность в рабочих условиях эксплуатации указана для силы тока 5 % от 1ном(1б),, cos9 = 0,8 инд.

• 4 Допускается замена ТТ, ТН, счетчиков, УССВ на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик. Замена оформляется актом в установленном собственником АИИС КУЭ порядке. Акт хранится совместно с настоящим описанием типа АИИС КУЭ как его неотъемлемая часть.

• 5 Пределы допускаемой абсолютной погрешности часов всех компонентов системы относительно национальной шкалы координированного времени UTC(SU) ±5 с.

Таблица 3 - Основные технические

АИИС КУЭ

Надежность системных решений:

• - стойкость к электромагнитным воздействиям;

• - ремонтопригодность;

• - функция контроля процесса работы и средства диагностики системы;

• - функция регистрации в журналах событий счетчиков фактов:

параметрирования;

пропадания напряжения;

коррекции времени.

• - функция регистрации в журналах событий серверов фактов:

даты начала регистрации измерений; установки и корректировки времени; нарушение защиты сервера;

резервирование каналов передачи данных в системе; резервирование электропитания оборудования системы.

Защищённость применяемых компонентов:

- наличие механической защиты от несанкционированного доступа и пломбирование:

счётчиков электрической энергии;

промежуточных клеммников вторичных цепей напряжения; испытательных коробок;

серверов.

- наличие защиты информации на программном уровне: установка пароля на счетчике электрической энергии; установка пароля на сервере, предусматривающего разграничение прав доступа к измерительным данным для различных групп пользователей;

использования цифровой подписи при передаче информации с результатами измерений.

наносится на титульный лист ЭС-98-11/2019-15-16-18-19.ПС паспорта на АИИС КУЭ типографским способом.

Таблица 4 - Комплектность АИИС КУЭ

Приведены в документе ЭС-98-11/2019-15-16-18-19.МИ «Методика измерений активной и реактивной электрической энергии мощности при помощи системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) филиала «Кольский» ПАО «ТГК-1» каскад Серебрянских ГЭС», аттестованном ООО «ОКУ», уникальный номер записи в реестре аккредитованных лиц № RA.RU311468.

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».

Общество с ограниченной ответственностью «ЭНЕРГОСЕРВИС»

(ООО «ЭНЕРГОСЕРВИС»)

ИНН 7802222000

Адрес:190005, г. Санкт-Петербург,7-я Красноармейская ул., д. 18, лит. А, помещ. 7-Н

Телефон: 8 (812) 368-02-70, 8 (812) 368-02-71

Факс: 8 (812) 368-02-72

Е-mail: office@energoservice.net

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Санкт-Петербурге, Ленинградской и Новгородской областях, Республике Карелия» (ФБУ «Тест-С.-Петербург»)

Адрес: 190020, г. Санкт-Петербург, вн. тер. г. муниципальный округ Екатерингофский, ул. Курляндская, д. 1, лит. А

Телефон: 8 (812) 244-62-28, 8 (812) 244-12-75

Факс: 8 (812) 244-10-04

E-mail: letter@rustest.spb.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311484.
