МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

29 октября 2024 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений об изготовителях (правообладателях) утвержденных типов средств измерений согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания  типов  средств измерений,

прилагаемые к настоящему приказу.

• 3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель руководителя -

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

Сертификат: 525EEF525B83502D7A69D9FC03064C2A

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 06.03.2024 до 30.05.2025

\______________

---

	Станки балансировочные виброизмерительные	серии ВМВ	66067-16	Общество с ограниченной ответственностью «ДИАМЕХ 2000» (ООО «ДИАМЕХ 2000»), Адрес: 115432, г. Москва, 2-й Кожуховский пр-д, д. 29, к. 2, стр. 16	Общество с ограниченной ответственностью «ДИАМЕХ 2000» (ООО «ДИАМЕХ 2000»), Юридический адрес: 109052, г. Москва, вн. тер. г. муниципальный округ Нижегородский, ул. Смирновская, д. 25, стр. 12, эт. 2, помещ. 01			Общество с ограниченной ответственностью «ДИАМЕХ 2000» (ООО «ДИАМЕХ 2000»), г. Москва

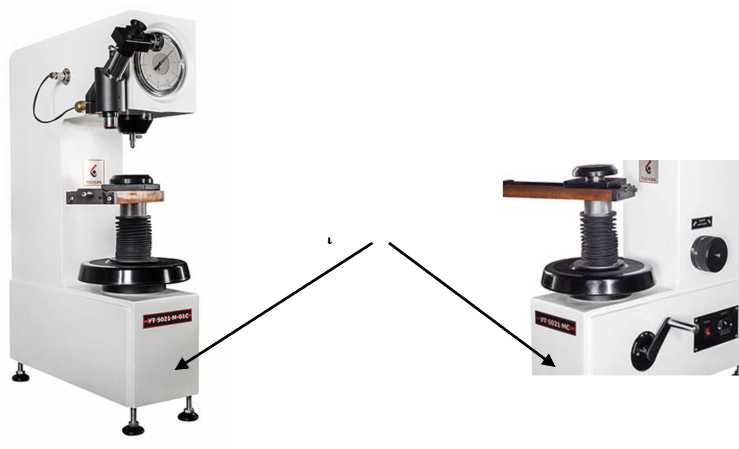

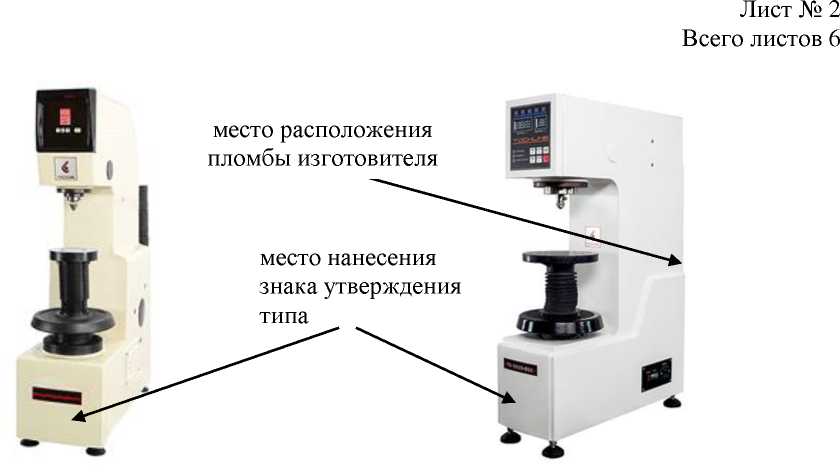

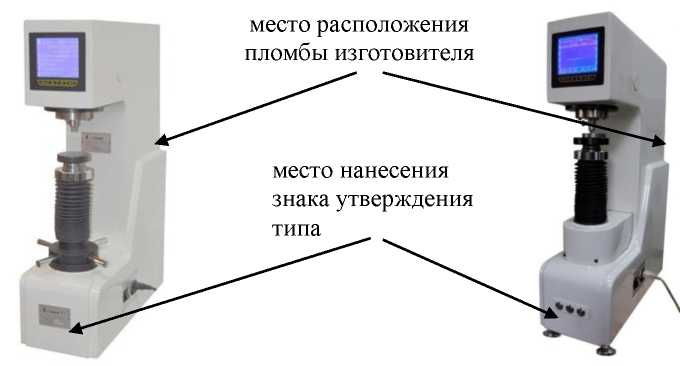

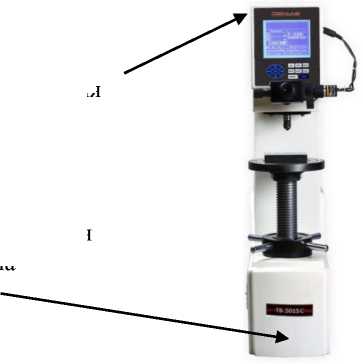

	Твердомеры Бринелля	ТБ Tochline	77355-20	Общество с ограниченной ответственностью «Завод испытательных приборов» (ООО «ЗИП»), Адрес: 153582, г. Иваново, ул. Лежневская, д. 183	Общество с ограниченной ответственностью «Завод испытательных приборов» (ООО «ЗИП»), Юридический адрес: 153032, г. Иваново, ул. Станкостроителей, д. 11			Общество с ограниченной ответственностью «Завод испытательных приборов» (ООО «ЗИП»), г. Иваново

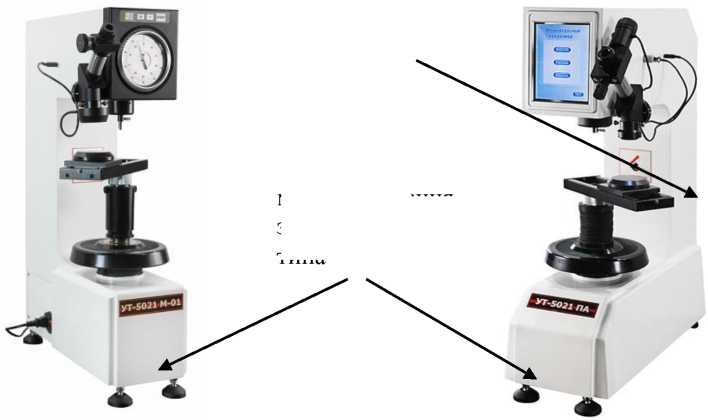

	Твердомеры универсальные	УТ Tochline	77460-20	Общество с ограниченной ответственностью «Завод испытательных приборов» (ООО «ЗИП»), Адрес: 153582, г. Иваново, ул. Лежневская, д. 183	Общество с ограниченной ответственностью «Завод испытательных приборов» (ООО «ЗИП»), Юридический адрес: 153032, г. Иваново, ул. Станкостроителей, д. 11			Общество с ограниченной ответственностью «Завод испытательных приборов» (ООО «ЗИП»), г. Иваново

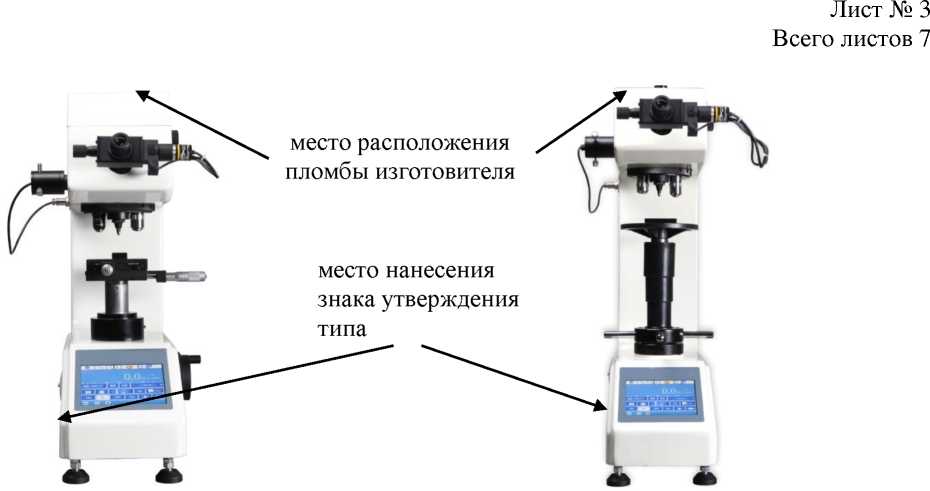

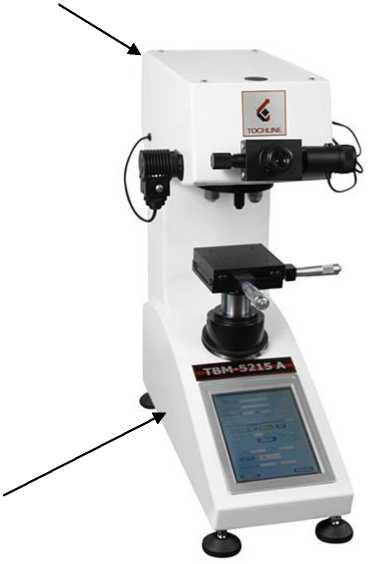

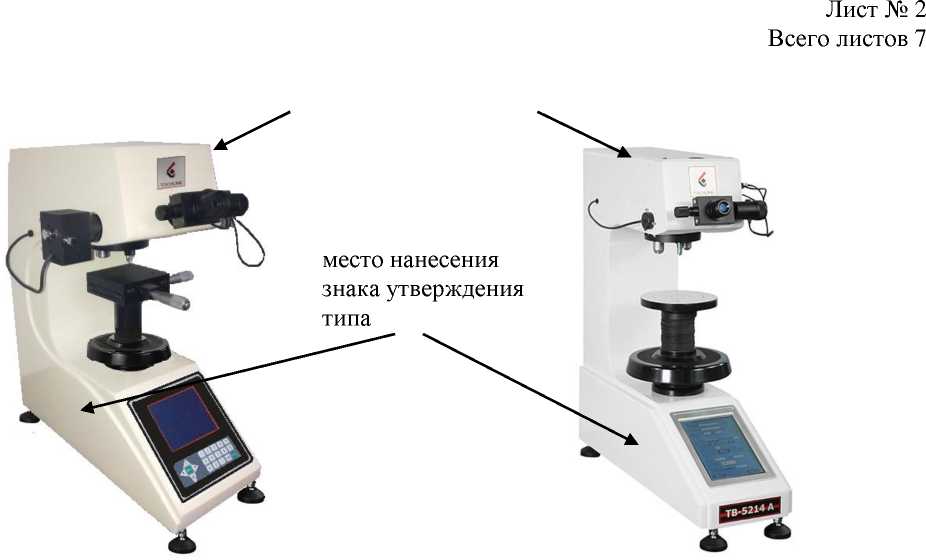

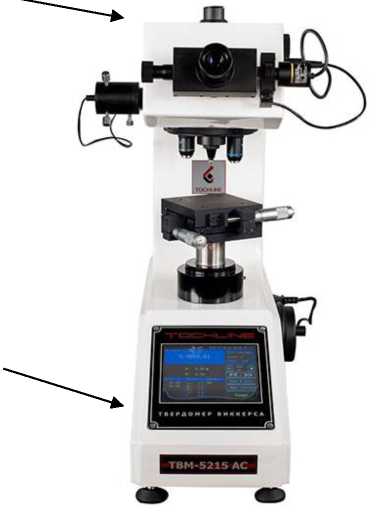

	Твердомеры Виккерса	ТВ Tochline	77758-20	Общество с ограниченной ответственностью «Завод испытательных приборов» (ООО «ЗИП»), Адрес: 153582, г. Иваново, ул. Лежневская, д. 183	Общество с ограниченной ответственностью «Завод испытательных приборов» (ООО «ЗИП»), Юридический адрес: 153032, г. Иваново, ул. Станкостроителей, д. 11			Общество с ограниченной ответственностью «Завод испытательных приборов» (ООО «ЗИП»), г. Иваново

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» октября 2024 г. № 2562

Регистрационный № 63766-16

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Приборы виброизмерительные «КВАРЦ-2»

Назначение средства измерений

Приборы виброизмерительные «КВАРЦ-2» (далее приборы) для измерений среднего квадратического значения (СКЗ), амплитуды, виброускорения, виброскорости и виброперемещения, а также частоты вращения.

Описание средства измерений

Принцип действия прибора основан на преобразовании значений измеряемой величины в электрический сигнал, и дальнейшей его обработке.

Прибор состоит из блока измерительного БИ150, акселерометров АС102-1А, и/или АС104-1А, и/или АС208-1А со встроенным усилителем заряда, преобразователя числа оборотов лазерного КР-020л и преобразователя числа оборотов электромагнитного КЕ-010. Акселерометры АС102-1А и АС104-1А (АС208-1А) различаются расположением разъема, акселерометры АС104-1А и АС208-1А различаются частотным диапазоном.

Двухканальный блок измерительный БИ150 включает перестраиваемые фильтры нижних и верхних частот, усилитель, интегратор, аналого-цифровой преобразователь, микропроцессор, в котором производятся быстрое преобразование Фурье (БПФ) и вычислительные операции.

В качестве дисплея используется жидкокристаллический индикатор с подсветкой и настройкой контрастности.

Питание прибора может осуществляться от внутренних аккумуляторов или от сетевого блока питания.

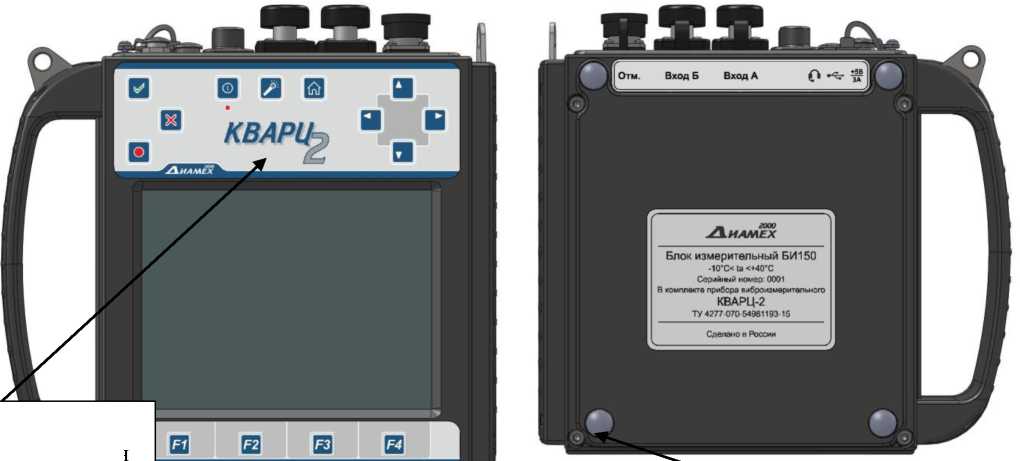

Общий вид блока измерительного БИ150 представлен на рисунке 1.

Рисунок 1 - Общий вид блока измерительного БИ150

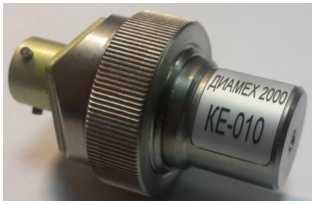

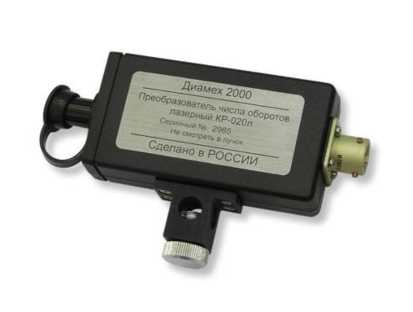

Общий вид акселерометров АС102-1А и АС104-1А (АС208-1А) представлен на рисунке 2, преобразователей числа оборотов КР-020л и КЕ-010 - на рисунке 3.

Чь.

Программное обеспечение

Программное обеспечение служит для обработки и визуализации информации, которая поступает от первичных преобразователей.

Программное обеспечение «ДИАМАНТ-МОНИТОР» поставляется пользователю на CD диске.

Идентификационные данные ПО представлены в таблице 1.

Таблица 1

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	«кварц-2» «диамант-монитор»
Номер версии (идентификационный номер) ПО	1.ООО 1.ООО
Цифровой идентификатор ПО	AE3Е48D5CF47E77DB
Другие идентификационные данные (если есть)	Shell.ldr Diamant m.exe

Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует по Р 50.2.077-2014 уровню «высокий».

Метрологические и технические характеристики

Метрологические и технические характеристики приведены в таблице 2 и 3.

Таблица 2-

Наименование характеристики	Значение
Диапазоны измерения виброускорения, м/с2:
- СКЗ	от О,1 до 10О
- амплитудное значение	от О,141 до 141
- размах	от 0,282 до 282
Диапазоны измерения виброскорости, мм/с: - СКЗ	от 0,4 до 10О
- амплитудное значение	от 0,56 до 141
- размах	от 1,12 до 282
Диапазоны измерения виброперемещения, мкм: - СКЗ	от 5 до 2ОО
- амплитудное значение	от 7,05 до 282
- размах	от 14,1 до 564
Диапазоны частот при измерении, Гц: - виброускорения	от 2 до 5ООО
- виброскорости	от 2 до 2ООО
- виброперемещения	от 2 до 200
Диапазон измерения частоты вращения, об/мин (Гц)	от 30 до 5000 (от 0,5 до 83)
Пределы допускаемой основной относительной погрешности измерений СКЗ виброускорения на базовой частоте 159,2 Гц в диапазонах измерений, %: от О,1 до 1 м/с2 включ.	±10
св. 1 до 100 м/с2	±5

таблицы 2

Наименование характеристики	Значение
Пределы допускаемой основной относительной погрешности измерений СКЗ виброскорости на базовой частоте 159,2 Гц в диапазонах измерений, %: от 0,4 до 1 мм/с включ. св. 1 до 1ОО мм/с	±10 ±5
Пределы допускаемой основной относительной погрешности измерений СКЗ виброперемещения на базовой частоте 39,8 Гц во всем диапазоне измерений, %	±10
Неравномерность амплитудно-частотной характеристики (АЧХ) при измерении виброускорения в диапазонах частот, %, не более: от 4 до 4000 Гц от 2 до 5000 Гц	от -10 до +6 от -15 до +10
Неравномерность АЧХ при измерении виброскорости в диапазонах частот, %, не более: от 4до 1600 Гц от 2 до 2000 Гц	±10 от -20 до +10
Неравномерность АЧХ при измерении виброперемещения во всем диапазоне частот, %, не более	± 20
Пределы допускаемой основной абсолютной погрешности измерений частоты вращения: об/мин Гц	±(1 + 0,0025 n), где n - число оборотов в минуту ±(0,02 + 0,0025 F), где F - частота вращения
Пределы допускаемой относительной погрешности измерений СКЗ виброускорения в рабочем диапазоне температур в диапазонах измерений, %: от 0,1 до 1 м/с2 включ. св. 1 до 100 м/с2	±15 ±10
Пределы допускаемой относительной погрешности измерений СКЗ виброскорости в рабочем диапазоне температур в диапазонах измерений, %: от 0,4 до 1 мм/с включ. св. 1 до 100 мм/с	±15 ±10
Пределы допускаемой относительной погрешности измерений СКЗ виброперемещения в рабочем диапазоне температур во всем диапазоне измерений, %	±15
Пределы допускаемой абсолютной погрешности в рабочем диапазоне температур при измерении частоты вращения, об/мин (Гц)	±18 (±0,3)
Нормальные условия измерений: температура окружающей среды, °С	от 15 до 25

Таблица 3 - Основные технические

Наименование характеристики	Значения
Условия эксплуатации: диапазоны рабочих температур для, °С: - акселерометров АС102-1А, АС104-1А	от -50 до +121
- акселерометров АС208-1А	от -50 до +150
- измерительного блока БИ150	от -10 до +40
- преобразователей числа оборотов	от -10 до +50
Габаритные размеры, мм, не более: - акселерометра АС102-1А	диаметр 21 х 52
- акселерометра АС104-1А (АС208-1А)	52 х 37 х 25
- измерительного блока БИ150	220 х 110 х 40
- преобразователя числа оборотов КР020л	115 х 77 х 23
- преобразователя числа оборотов КЕ010	диаметр 35 х 54
Масса, г, не более: - акселерометра АС102-1А	90
- акселерометра АС104-1А	145
- акселерометра АС208-1А	156
- измерительного блока БИ150	850
- преобразователя числа оборотов КР020л	135
- преобразователя числа оборотов КЕ010	50

Знак утверждения типа

наносится на лицевой панели блока измерительного БИ150 методом наклейки и на титульном листе руководства по эксплуатации методом печати или наклейки.

Комплектность средства измерений

Таблица 4 - Комплектность

Наименование	Обозначение	Кол-во	Примечание
Прибор виброизмерительный в составе:	«КВАРЦ-2»	1 шт.
- блок измерительный - акселерометры - преобразователь числа оборотов лазерный - преобразователь числа оборотов электромагнитный	БИ150 АС102-1А (АС104-1А, АС208-1А) КР-020л КЕ-01	1 шт. 2 шт. 1 шт. 1 шт.	по согласованию с заказчиком по согласованию с заказчиком
Дополнительные принадлежности		1 компл.
Сумка для прибора и принадлежностей		1 шт.
Руководство по эксплуатации с методикой поверки	QRT.02.000 РЭ	1 экз.
Руководство по использованию		1 экз.
Программное обеспечение на CD диске	«КВАРЦ- 2» «ДИАМАНТ - МОНИТОР»	1 шт.

Сведения о методиках (методах) измерений

ГОСТ ИСО 10816-1-97 «Вибрация. Контроль состояния машин по измерений вибрации на невращающихся частях». Часть 1. Общие требования.

метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;

ТУ 4277-070-54981193-15 Технические условия.

Изготовитель

Общество с ограниченной ответственностью «ДИАМЕХ    2000»

(ООО «ДИАМЕХ 2000»)

ИНН 7722233409

Юридический адрес: 109052, г. Москва, вн. тер. г. муниципальный округ Нижегородский, ул. Смирновская, д. 25, стр. 12, эт. 2, помещ. 01

Тел. (495) 223-04-20, факс: (495) 223-04-90

E-mail: diamech@diamech.ru

Web-сайт: www.diamech.ru

Испытательный центр

Федеральное государственное унитарное научно-исследовательский      институт

(ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел./факс: (495)437-55-77 / 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» октября 2024 г. № 2562

Регистрационный № 66067-16

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Станки балансировочные виброизмерительные серии ВМВ

Назначение средства измерений

Станки балансировочные виброизмерительные серии ВМВ (далее - станки), предназначены для измерений амплитуды виброперемещения опорных стоек станка с целью определения динамического дисбаланса ротора и значений корректирующих масс.

Описание средства измерений

Принцип работы станка основан на измерении вибрации на опорных стойках станка, возникающей при вращении разбалансированного ротора, преобразовании значений измеряемой величин в электрический сигнал, его обработке и последующем вычислении динамического дисбаланса и значений корректирующих масс, устанавливаемых на контрольном роторе.

Станок включает опорные стойки с подвижными роликовыми блоками, предназначенными для установки контролируемого ротора, измерительную систему и контрольный ротор с набором контрольных грузов.

Измерительная система представляет собой приборную стойку с установленными в ней блоками измерения, обработки сигналов и отображения информации в комплекте с акселерометрами и преобразователями числа оборотов.

Акселерометры располагаются на опорных стойках станка и предназначены для измерений их вибрации.

Станки выпускаются нескольких модификаций: ВМВ 010, ВМВ 050, ВМВ 300, ВМВ 1000, ВМВ 3000, ВМВ 5000, ВМВ 8000, ВМВ 20000. Модификации различаются грузоподъемностью станка и размерами балансируемого ротора.

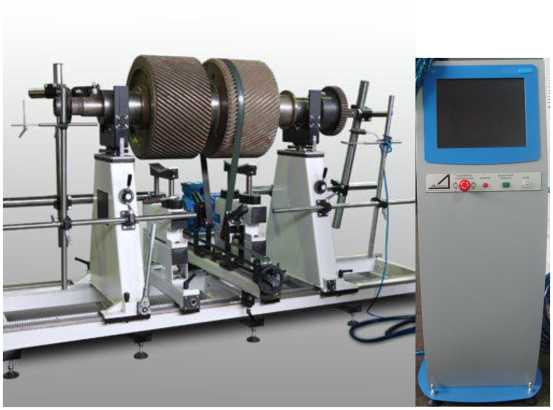

Общий вид станка балансировочного ВМВ 3000 приведен на рисунке 1. Внешний вид приборной стойки представлен на рисунке 2.

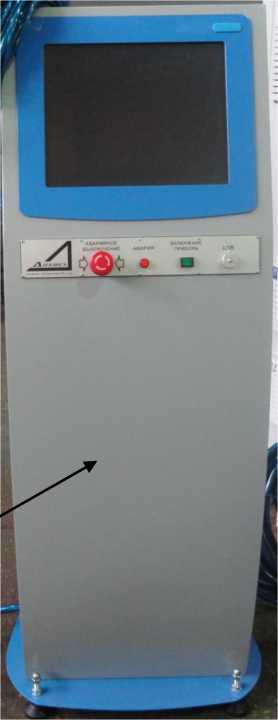

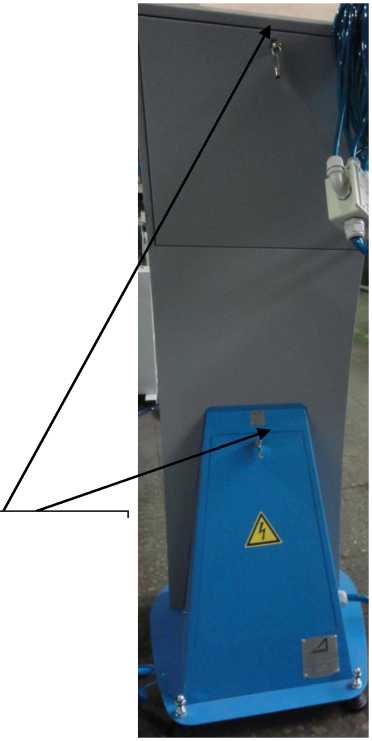

Рисунок 2 - Внешний вид приборной стойки

Программное обеспечение

Программное обеспечение (ПО) служит для обработки и визуализации информации, поступающей по измерительным каналам.

Таблица 1

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Sapphire3.exe update bos3 ver 1.27.svl
Номер версии (идентификационный номер) ПО	Не ниже 1.27
Цифровой идентификатор ПО	-

Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять содержимое исполняемого модуля программы, обеспечивающего управление работой анализатора и процессом измерений.

Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует по Р 50.2.077-2014 уровню «высокий».

Метрологические и технические характеристики

Таблица 2

Наименование характеристики	Значения
Диапазон измерений амплитудного значения виброперемещения, мкм	от 0,1 до 100
Диапазон рабочих частот, Гц	от 5 до 40
Пределы допускаемой относительной погрешности измерений амплитудного значения виброперемещения на базовой частоте 40 Гц, %	±12
Неравномерность амплитудно-частотной характеристики относительно базовой частоты 40 Гц, %, не более	±15
Нормальная область значений температуры, °С	25±10
Габаритные размеры, мм, не более: - опорная стойка (в зависимости от варианта исполнения):
- длина	от 160 до 1850
- ширина	от 32 до 590
- высота	от 170 до 1530
- приборная стойка (длина х ширина х высота) - контрольный ротор (диаметр х длина) (в зависимости	600 х 500 х 1450
от исполнения)	от 82х205 до 380х950
- контрольные грузы (диаметр х высота)	от 6х0,8 до 36х14
Масса, кг, не более: - опорная стойка (в зависимости от варианта исполнения)	от 3,2 до 1350
- приборная стойка	50
- контрольный ротор (в зависимости от исполнения)	от 5 до 500
- контрольные грузы, г	от 0,02 до 105,6

Знак утверждения типа

наносится на корпус приборной стойки методом наклейки и на титульный лист руководства по эксплуатации методом печати.

Комплектность средства измерений

Таблица 3

Наименование	Кол-во
Станок балансировочный виброизмерительный серии ВМВ в составе: опорные стойки с подвижными роликовыми блоками, измерительная система, контрольный ротор, контрольные грузы	1 шт.
Дополнительные принадлежности	1 компл.
Руководство по эксплуатации ВМВ ХХХХХ.000.000 РЭ	1 экз.
Методика поверки ВМВ ХХХХХ.000.000 МП	1 экз.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к средству измерений

ТУ 3818-074-54981193-15 «Станки

ВМВ. Технические условия».

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский      институт метрологической службы»

(ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел./факс: (495)437-55-77 / 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» октября 2024 г. № 2562

Регистрационный № 93211-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная учета электроэнергии (АИИС КУЭ) Тверской полиграфический комбинат

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) Тверской полиграфический комбинат (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную, двухуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

• 1- й уровень - измерительно-информационные комплексы (далее - ИИК), включающие в себя измерительные трансформаторы тока (далее - ТТ), измерительные трансформаторы напряжения (далее - ТН), счетчики активной и реактивной электроэнергии (далее - счетчики), вторичные измерительные цепи и технические средства приема-передачи данных. Метрологические и технические характеристики измерительных компонентов АИИС КУЭ приведены в таблицах 2, 3;

• 2- й уровень - информационно-вычислительный комплекс (далее - ИВК), включающий в себя сервер баз данных (далее - БД), автоматизированные рабочие места персонала (далее - АРМ), блок коррекции времени ЭНКС-2 (далее - БКВ), программное обеспечение (далее - ПО) АКУ «Энергосистема» и каналообразующую аппаратуру.

Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выходов счетчиков поступает на сервер БД, где осуществляется вычисление электроэнергии и мощности с учетом коэффициентов трансформации ТТ и ТН, хранение измерительной информации.

На верхнем - втором уровне системы выполняется дальнейшая обработка измерительной информации, в частности, формирование, хранение поступающей информации, оформление справочных и отчетных документов.

ИВК по сети Internet с использованием электронной подписи раз в сутки формирует и отправляет с помощью электронной почты по каналу связи по протоколу TCP/IP отчеты с результатами измерений в формате XML в АО «АТС», филиал АО «СО ЕЭС» РДУ и всем заинтересованным субъектам оптового рынка электрической энергии и мощности.

АИИС КУЭ имеет систему обеспечения единого времени (далее - СОЕВ), которая охватывает уровни ИИК и ИВК. АИИС КУЭ оснащена БКВ предназначенным для формирования и хранения шкалы времени, синхронизированной по сигналам глобальных навигационных спутниковых систем (далее - ГНСС) ГЛОНАСС/GPS с национальной шкалой времени Российской Федерации UTC(SU), и для последующей передачи информации о текущем значении времени и календарной дате в различных форматах, в том числе в форматах сетевых протоколов. БКВ обеспечивает автоматическую коррекцию часов сервера БД. Коррекция часов сервера БД проводится при расхождении часов сервера БД и времени БКВ более чем на ±1 с. Коррекция часов счетчиков производится сервером БД. Коррекция часов счетчиков проводится при расхождении часов счетчиков и времени сервера БД более чем на ±2 с.

Журналы событий счетчиков электроэнергии отражают время (дату, часы, минуты, секунды) коррекции часов указанных устройств.

Журналы событий сервера БД отражают время (дату, часы, минуты, секунды) коррекции часов указанных устройств и расхождение времени в секундах корректируемого и корректирующего устройств в момент, непосредственно предшествующий корректировке.

Нанесение знака поверки на средство измерений не предусмотрено.

Заводской номер (№1263) в цифровом формате указывается типографским способом в паспорте-формуляре АИИС КУЭ, а также на специальном информационном шильдике на передней дверце шкафа с сервером БД в составе уровня ИВК.

Программное обеспечение

В АИИС КУЭ используется ПО АКУ «Энергосистема», в состав которого входят модули, указанные в таблице 1. ПО АКУ «Энергосистема» обеспечивает защиту программного обеспечения и измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами ПО АКУ «Энергосистема».

ПО АКУ «Энергосистема» не влияет на метрологические характеристики измерительных каналов (далее - ИК) АИИС КУЭ, указанные в таблице 2.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.

Конструкция средства измерения исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.

Таблица 1 - Идентификационные данные ПО

Идентификационные признаки	Значение
Наименование ПО (идентификационное)	АКУ «Энергосистема»
Номер версии ПО/программных модулей	не ниже 1.0
Цифровой идентификатор ПО (контрольная сумма MD5)	ESS.Metrology.dll 0227AA941A53447E06A5D1133239DA60

Метрологические и технические характеристики

Состав ИК АИИС КУЭ и их основные метрологические характеристики приведены в таблице 2.

Таблица 2 - Состав ИК АИИС КУЭ и их основные метрологические характеристики

о S о к	Наименование ИК	Измерительные компоненты				Вид электроэнергии	Метрологические характеристики ИК
		ТТ	ТН	Счетчик	БКВ		Основная погрешность, %	Погрешность в рабочих условиях, %
1	2	3	4	5	6	7	8	9
1	ЦРП 10 кВ ТПКДЛ, 1 с.ш. 10 кВ, яч.10	ТПОЛ-10 Кл. т. 0,5 Ктт 600/5 Рег. № 1261-59	НТМК-10 Кл. т. 0,5 Ктн 10000/100 Рег. № 355-49	Меркурий 234 ARTM2-00 DPBR.R Кл. т. 0,2S/0,5 Рег. № 75755-19	ЭНКС-2 Рег. № 37328-15	активная реактивная	±1,1 ±2,6	±3,1 ±5,6
2	ЦРП 10 кВ ТПКДЛ, 2 с.ш. 10 кВ, яч.13	ТПОЛ-10 Кл. т. 0,5 Ктт 600/5 Рег. № 1261-59	НТМК-10 Кл. т. 0,5 Ктн 10000/100 Рег. № 355-49	Меркурий 234 ARTM2-00 DPBR.R Кл. т. 0,2S/0,5 Рег. № 75755-19		активная реактивная	±1,1 ±2,6	±3,1 ±5,6
3	ТП-6 10 кВ, РУ-0,4 кВ, 1 с.ш. 0,4 кВ, яч.10, КЛ 0,4 кВ	ТТЕ-30 Кл. т. 0,5S Ктт 200/5 Рег. № 73808-19	-	Меркурий 230 ART-03 PQRSIDN Кл. т. 0,5S/1,0 Рег. № 80590-20		активная реактивная	±1,0 ±2,4	±3,9 ±6,8
4	ТП-6 10 кВ, РУ-0,4 кВ, 2 с.ш. 0,4 кВ, яч.11, КЛ 0,4 кВ	ТТЕ-30 Кл. т. 0,5S Ктт 200/5 Рег. № 73808-19	-	Меркурий 230 ART-03 PQRSIDN Кл. т. 0,5S/1,0 Рег. № 80590-20		активная реактивная	±1,0 ±2,4	±3,9 ±6,8
5	ТП-586 6 кВ, РУ-0,4 кВ, Ввод-1 0,4 кВ Т-1	Т-0,66 У3 Кл. т. 0,5S Ктт 300/5 Рег. № 71031-18	-	ПСЧ-4ТМ.05М.05 Кл. т. 0,5S/1,0 Рег. № 36355-07		активная реактивная	±1,0 ±2,4	±3,9 ±6,8

Продолжение таблицы 2

Пределы допускаемой погрешности СОЕВ, с__

Примечания:

• 1. Характеристики погрешности ИК даны для измерений электроэнергии и средней мощности (получасовой).

• 2. В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности 0,95.

• 3. Погрешность в рабочих условиях указана для cos9 = 0,8 инд, 1=0,02(0,05)^1ном и температуры окружающего воздуха в месте расположения счетчиков для ИК №№ 1-6 от -40°C до +55°C.

• 4. Кл. т. - класс точности, Ктт - коэффициент трансформации трансформаторов тока, Ктн - коэффициент трансформации трансформаторов напряжения, Рег. № - регистрационный номер в Федеральном информационном фонде.

• 5. Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик.

• 6. Допускается замена БКВ на аналогичное утвержденного типа.

• 7. Допускается замена сервера БД без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО).

• 8. Допускается изменение наименований ИК без изменения объекта измерений.

• 9. Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

Основные технические характеристики ИК АИИС КУЭ приведены в таблице 3.

Таблица 3 - Основные технические

ИК АИИС КУЭ

Наименование характеристики	Значение
1	2
Количество измерительных каналов	6
Нормальные условия:
параметры сети:
- напряжение, % от Uном	от 99 до 101
- ток, % от Iном	от 100 до 120
- частота, Гц	от 49,85 до 50,15
- коэффициент мощности cos9	0,9
- температура окружающей среды, °C	от +21 до +25
Условия эксплуатации:
параметры сети:
- напряжение, % от ином	от 90 до 110
- ток, % от 1ном	от 2(5) до 120
- коэффициент мощности	от 0,5инд до 0,8емк
- частота, Гц - температура окружающей среды в месте расположения	от 49,5 до 50,5
ТТ и ТН, °С	от -45 до +35
- температура окружающей среды в месте расположения
счетчиков, оС:	от -40 до +55
- температура окружающей среды в месте расположения
БКВ, °С:	от -40 до +70
- температура окружающей среды в месте расположения
сервера БД, °С	от +10 до +30
Надежность применяемых в АИИС КУЭ компонентов:
Счетчики:
- среднее время наработки на отказ, ч, не менее: - для счетчиков Меркурий 234 ARTM2-00 DPBR.R (рег. № 75755-19) - для счетчиков Меркурий 230 ART-03 PQRSIDN (рег. №	320000
80590-20)	210000
- для счетчиков ПСЧ-4ТМ.05М.05 (рег. № 36355-07)	140000
- среднее время восстановления работоспособности, ч	2
БКВ:
- среднее время наработки на отказ, ч, не менее:	120000
- среднее время восстановления работоспособности, ч	1
Сервер БД:
- среднее время наработки на отказ, ч, не менее	70000
- среднее время восстановления работоспособности, ч	1
Глубина хранения информации Счетчики:
- профиль нагрузки с получасовым интервалом, сут, не менее	45
- при отключении питания, год, не менее Сервер БД:	5
- хранение результатов измерений и данных о состоянии
средств измерений, год, не менее	3,5

Надежность системных решений:

• -   защита от кратковременных сбоев питания сервера БД с помощью источника бесперебойного питания;

• -   резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии с помощью электронной почты и сотовой связи.

В журналах событий фиксируются факты:

• - журнал счётчика:

• - параметрирования;

• - пропадания напряжения;

• - коррекции времени в счетчике;

• - журнал сервера БД:

• - параметрирования;

• - пропадания напряжения;

• - коррекции времени в счетчике и сервера БД;

• - пропадание и восстановление связи со счетчиком.

Защищённость применяемых компонентов:

• - механическая защита от несанкционированного доступа и пломбирование:

• - счётчика;

• - промежуточных клеммников вторичных цепей тока и напряжения;

• - испытательной коробки;

• - сервера БД;

• - защита на программном уровне информации при хранении, передаче, параметрировании:

• - счетчика;

• - сервера БД.

Возможность коррекции времени в:

• - счетчиках (функция автоматизирована);

• - ИВК (функция автоматизирована). Возможность сбора информации:

• - о результатах измерений (функция автоматизирована).

Цикличность:

• - измерений 30 мин (функция автоматизирована);

• - сбора 30 мин (функция автоматизирована).

Знак утверждения типа

наносится на титульный лист паспорта-формуляра АИИС КУЭ типографским способом.

Комплектность средства измерений

Комплектность АИИС КУЭ представлена в таблице 4.

Таблица 4 - Комплектность АИИС КУЭ

Наименование	Обозначение	Количество, шт./экз.
1	2	3
Трансформатор тока	ТПОЛ-10	4
Трансформатор тока	ТТЕ-30	6
Трансформатор тока	Т-0,66 У3	6
Трансформатор напряжения	НТМК-10	2
Счётчик электрической энергии статический	Меркурий 234 ARTM2-00 DPBR.R	2

таблицы 4

1	2	3
Счётчик электрической энергии трехфазный статический	Меркурий 230 ART-03 PQRSIDN	2
Счётчик электрической энергии многофункциональный	ПСЧ-4ТМ.05М.05	2
Блок коррекции времени	ЭНКС-2	1
Программное обеспечение	АКУ «Энергосистема»	1
Паспорт-формуляр	РЭСС.411711.АИИС.1263 ПФ	1

Сведения о методиках (методах) измерений

приведены в документе «ГСИ. Методика измерений электрической энергии и мощности с использованием системы автоматизированной   информационно-измерительной

коммерческого учета электроэнергии (АИИС КУЭ) Тверской полиграфический комбинат, аттестованном ООО «МЦМО» г.Владимир, аттестат об аккредитации № 01.00324-2011 от 14.09.2011.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».

Правообладатель

Филиал «Тверской ордена Трудового Красного Знамени полиграфический комбинат детской литературы имени 50-летия СССР» Акционерного общества «Издательство «Высшая школа» (Филиал «Тверской ордена Трудового Красного Знамени полиграфический комбинат детской литературы имени 50-летия СССР» АО «Издательство «Высшая школа»)

ИНН 7707627712

Юридический адрес: 127051, г. Москва, ул. Неглинная, д. 29, стр. 1

Изготовитель

Акционерное общество «РЭС Групп» (АО «РЭС Групп»)

ИНН 3328489050

Адрес: 600029, Владимирская обл., г.о. город Владимир, г. Владимир, ул. Аграрная, д. 14А

Испытательный центр

Акционерное общество «РЭС Групп» (АО «РЭС Групп») ИНН 3328489050

Адрес: 600029, Владимирская обл., г.о. город Владимир, г. Владимир, ул. Аграрная, д. 14А

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312736.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» октября 2024 г. № 2562

Регистрационный № 77909-20

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Микротвердомеры TBM Tochline

предназначены для измерений твердости металлов и сплавов по шкалам Виккерса в соответствии с ГОСТ Р ИСО 6507-1-2007 и ГОСТ 2999-75.

Описание средства измерений

Принцип действия микротвердомеров основан на статическом вдавливании наконечника Виккерса (алмазной пирамиды) с последующим измерением длин диагоналей восстановленного отпечатка и пересчетом значения длин диагоналей в значения твёрдости по Виккерсу (HV).

Микротвердомеры представляют собой стационарные средства измерений, состоящие из устройства приложения нагрузки и измерительного устройства.

Микротвердомеры TBM Tochline выпускаются в следующих модификациях: ТВМ 5215 Tochline, ТВМ 5215А Tochline, ТВМ 5215С Tochline, ТВМ 5215АС Tochline. Модификации микротвердомеров отличаются конструкцией, степенью автоматизации процесса измерений, а также габаритными размерами и массой.

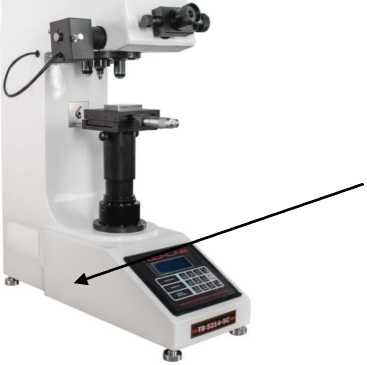

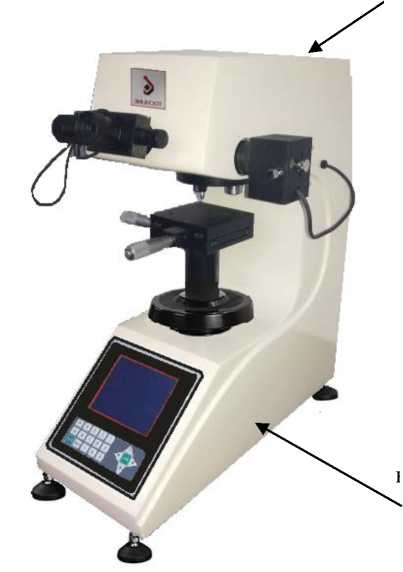

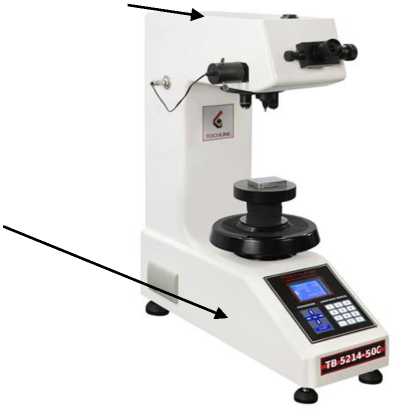

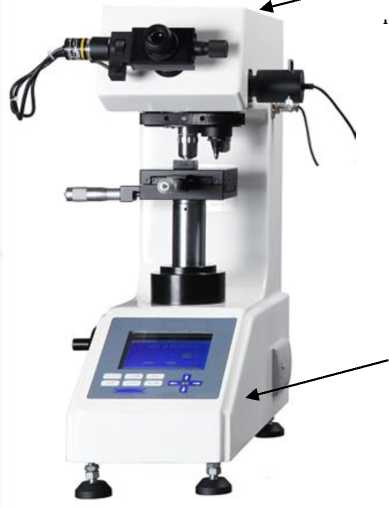

Общий вид микротвердомеров с указанием мест нанесения знака утверждения типа и пломбирования приведён на рисунках 1 - 4.

Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.

Программное обеспечение

Программное обеспечение (ПО) микротвердомеров используется для управления их работой, а также для визуального отображения, хранения и статистической обработки результатов измерений.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение для микротвердомеров
Идентификационное наименование ПО	Tochline TBM
Номер версии (идентификационный номер) ПО	не ниже v 1.00
Цифровой идентификатор ПО (контрольная сумма исполняемого кода)	-

Метрологические и технические характеристики

Диапазоны измерений твердости по шкалам Виккерса приведены в таблице 2.

Таблица 2 - Диапазоны измерений твердости по шкалам Виккерса

Шкалы Виккерса	Диапазоны измерений твердости, HV
HV 0,01; HV 0,025	от 30 до 350
HV 0,05	от 50 до 450
HV 0,1	от 50 до 850
HV 0,2; HV 0,3	от 50 до 1000
HV 0,5; HV 1; HV 2	от 50 до 1500

Пределы допускаемых абсолютных погрешностей микротвердомеров приведены в таблице 3.

Таблица 3 -

Обозначение шкалы твёрдости	Интервалы измерений твёрдости H							V
	от 30 до 75 включ.	св. 75 до 125 включ.	св. 125 до 175 включ.	св. 175 до 225 включ.	св. 225 до 275 включ.	св. 275 до 325 включ.	св. 325 до 375 включ.	св. 375 до 425 включ.	св. 425 до 475 включ.	св. 475 до 525 включ.
	Пределы допускаемой абсолютной погрешности твердомера, HV, (±)
HV0,01	5	10	15	20	20	27	35	-	-	-
HV0,025	4	10	15	20	20	27	35	-	-	-
HV0,05	-	8	14	20	20	27	35	40	50	-
HV0,1	-	6	11	16	20	27	35	40	50	50
HV0,2	-	4	8	12	18	24	30	36	43	50
HV0,3	-	4	7	10	14	18	23	28	34	40
HV0,5	-	3	7	10	13	15	19	24	27	30
HV1	-	3	6	8	10	12	14	16	20	25
HV2	-	3	5	6	8	9	12	16	18	20

таблицы 3

Обозна-	Интервалы измерений твёрдости H							V
	св. 525	св. 575	св. 625	св. 675	св. 725	св. 775	св. 825	св. 875	св. 925	св. 1075
чение шкалы твёрдости	до 575	до 625	до 675	до 725	до 775	до 825	до 875	до 925	до 1075	до 1500
	включ	включ.	включ.	включ.	включ.	включ.	включ.	включ.	включ.	включ.
	Пределы допускаемой абсолютной погрешности твердомера, HV, (±)
HV0,1	58	66	72	77	86	96	102	-	-	-
HV0,2	58	66	72	77	86	96	102	108	110	-
HV0,3	47	54	62	70	75	80	89	99	110	-
HV0,5	36	42	46	49	56	64	68	72	90	142
HV1	28	30	32	35	42	48	51	54	60	77
HV2	22	24	26	28	30	32	38	45	50	77

Примечание: Метрологические характеристики действительны для 5 измерений

Таблица 4 - Основные технические характеристики микротвердомеров

Наименование характеристики	Значение
	ТВМ	ТВМ	ТВМ	ТВМ
	5215	5215А	5215С	5215АС
Рабочие условия эксплуатации:
- температура окружающего воздуха, °С		от +15 до +35
- относительная влажность окружающего воздуха при, %, не более		80
Параметры электропитания:
- напряжение переменного тока, В		от 207 до 253
- частота переменного тока, Гц		от 49,8 до 50,2
* Габаритные размеры, мм, не более:
- длина	530	480	560	500
- ширина	290	290	280	300
- высота	700	560	670	580
Масса, кг, не более	50	25	45	45
Пределы допускаемого относительного отклонения прикладываемой испытательной нагрузки, %
0,098; 0,245; 0,490; 0,981		±1,5
1,961; 2,942; 4,903; 9,807; 19,61		±1,0

Примечание:

- параметр, отмеченный * - по согласованию с заказчиком габаритные размеры и масса могут быть изменены

Знак утверждения типа

наносится на фирменный шильдик, закрепленный на корпусе микротвердомера, и на титульный лист руководства по эксплуатации типографским или иным способом.

Комплектность средства измерений

Таблица 5 - Комплектность

Наименование	Обозначение	Количество
Микротвердомер	ТВМ 5215 Tochline или ТВМ 5215А Tochline, или ТВМ 5215С Tochline, или ТВМ 5215АС	1 шт.*
Комплект принадлежностей	-	1 комплект
Руководство по эксплуатации	ТВМ Tochline - 01 РЭ	1 экз.
Методика поверки	-	1 экз.
* В соответствии с заказом

Сведения о методиках (методах) измерений приведены в эксплуатационной документации.

Нормативные и технические   документы,   устанавливающие требования

к микротвердомерам TBM Tochline

ГОСТ Р ИСО 6507-1-2007 Металлы и сплавы. Измерение твёрдости по Виккерсу. Часть 1 Метод измерения;

ГОСТ 2999—75 Металлы и сплавы. Метод измерения твёрдости по Виккерсу;

ГОСТ 8.063-2012 ГСИ. Государственная поверочная схема для средств измерений твёрдости металлов и сплавов по шкалам Виккерса;

ТУ 265162 - 168 - 69363963 - 19 «Микротвердомеры ТВМ Tochline. Технические условия».

Изготовитель

Общество с ограниченной ответственностью «Завод испытательных приборов» (ООО «ЗИП»)

ИНН 3702649056

Юридический адрес: 153032, г. Иваново, ул. Станкостроителей, д. 11

Телефон (факс) +7 (812) 612-30-03

E-mail: info@ziptest.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» октября 2024 г. № 2562

Регистрационный № 77355-20

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Твердомеры Бринелля ТБ Tochline

Назначение средства измерений

Твердомеры Бринелля ТБ Tochline (далее - твердомеры) для измерений твердости металлов и сплавов по шкалам Бринелля с ГОСТ 9012-59.

Описание средства измерений

Принцип действия твердомеров твёрдосплавного шарикового наконечника окружности отпечатка.

Конструктивно твердомеры состоят измерительного устройства.

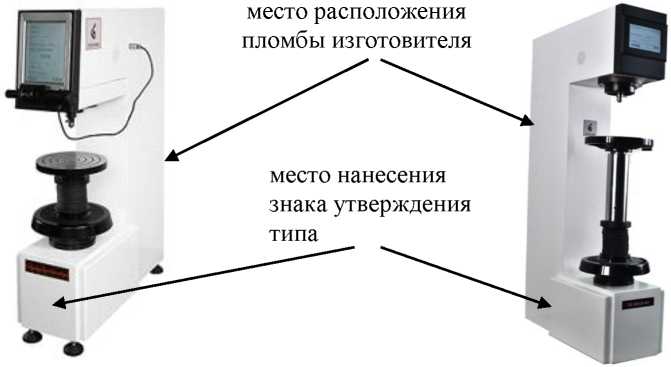

Твердомеры Бринелля ТБ Tochline выпускаются в следующих модификациях: ТБ 5015 Tochline, ТБ 5015-01С Tochline, ТБ 5015С Tochline, ТБ 5015А Tochline, ТБ 5015-01 Tochline,

ТБ 5005А Tochline, ТБ 5005-01 Tochline. Модификации твердомеров отличаются конструкцией, степенью автоматизации процесса измерений, диапазоном прикладываемых нагрузок, а также габаритными размерами и массой.

Общий вид твердомеров с указанием мест нанесения знака утверждения типа и пломбирования приведён на рисунках 1-7.

Рисунок 6 - Общий вид твердомеров

ТБ 5005А Tochline

Пломбирование твердомеров ТБ 5015 Tochline не предусмотрено.

Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.

Программное обеспечение

Программное обеспечение (ПО) твердомеров ТБ 5015С Tochline, ТБ 5015А Tochline, ТБ 5015-01 Tochline, ТБ 5005А Tochline, ТБ 5005-01 Tochline используется для управления их работой, а также для визуального отображения, хранения и статистической обработки результатов измерений.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Tochline ТБ
Номер версии (идентификационный номер) ПО	не ниже v 1.00
Цифровой идентификатор ПО (контрольная сумма исполняемого кода)	-

Метрологические и технические характеристики

Испытательные нагрузки по шкалам Бринелля, пределы допустимого отклонения испытательных нагрузок и диапазоны измерений твердости приведены в таблице 2.

Примечание - в твердомерах ТБ 5015 Tochline используются шкалы HB(HBW) 2.5/187,5; HB(HBW) 5/250; HB(HBW) 10/500; HB(HBW) 5/750; HB(HBW) 10/250; HB(HBW) 10/1000; HB(HBW) 10/1500; HB(HBW) 10/3000

Пределы допускаемой абсолютной погрешности твердомеров приведены в таблице 3.

Таблица 3 -

Обозначение шкал измерения твёрдости	Диапазон измерений твёрдости, HB (HBW)
	от 8 до 20 включ.	св. 20 до 50 включ.	св. 50 до 100 включ.	св. 100 до 150 включ.	св. 150 до 200 включ.	св. 200 до 250 включ.
	Пределы допускаемой а твердомеров,			бсолютной погрешности HB (HBW), (±)
HB(HBW) 5/62,5; HB(HBW) 10/250	0,6	1,5	-	-	-	-
HB(HBW) 5/125; HB(HBW) 10/500	0,6	1,5	3,0	4,5	-	-
HB(HBW) 2,5/62,5; HB(HBW) 5/250; HB(HBW) 10/1000; HB(HBW) 10/1500	-	1,5	3,0	4,5	6,0	7,5
HB(HBW) 2,5/187,5; HB(HBW) 5/750; HB(HBW)10/3000	-	-	3,0	4,5	6,0	7,5
Продолжение таблицы 3
Обозначение шкал измерения твёрдости	Диапазон измерений твёрдости, HB (HBW)
	св. 250 до 300 включ	св. 300 до 350 включ.	св. 350 до 400 включ.	св. 400 до 450 включ.	св. 450 до 550 включ.	св. 550 до 650 включ.
	Пределы допускаемой а твердомеров,			бсолютной погрешности HB (HBW), (±)
HB 2,5/187,5; HB 5/750 HB 10/3000	9,0	10,5	12,0	13,5
HBW 2,5/187,5; HBW 5/750; HBW 10/3000	9,0	10,5	12,0	13,5	16,5	19,5
Примечание - Метрологические характеристики действительны для 5 измерений

Таблица 4 - Основные технические

Наименование	Значение
	ТБ	ТБ	ТБ		ТБ		ТБ	ТБ	ТБ
характеристики	5015	5015-01	5015-01С		5015С	5015А		5005А	5005-01
Рабочие условия эксплуатации: - температура окружающего
воздуха, °С				от	+15 до +35
- относительная
влажность
окружающего воздуха, %, не более					80
Параметры электропитания: - напряжение
переменного тока, В				от 207 до 253
- частота
переменного тока, Гц				от 49,8 до 50,2
*Габаритные
размеры, мм, не более:	700	540	540		540		550	260	260
- длина	300	200	210		190		210	550	550
- ширина	840	1045	780		760		830	760	750
- высота
*Масса, кг, не более	220	120	150		140	120		130	130

Примечание:

- параметр отмеченный * - по согласованию с заказчиком габаритные размеры и масса могут быть изменены

Знак утверждения типа

наносится на фирменный шильдик, закрепленный на корпусе твердомера, и на титульный лист руководства по эксплуатации типографским или иным способом.

Комплектность средства измерений

Таблица 5 - Комплектность

Наименование	Обозначение	Количество
Твердомер Бринелля ТБ Tochline	ТБ Tochline *	1 шт.
Микроскоп **	JC-10	1 шт.
Сменные части	-	1 компл.
Принадлежности	-	1 компл.
Руководство по эксплуатации	ТБ Tochline - 01 РЭ	1 экз.
Методика поверки	-	1 экз.
* В соответствии с заказом
** Для твердомеров ТБ 5015 Tochline, ТБ 5015-01С Tochline, ТБ 5015-01 Tochline, ТБ 5005А Tochline, ТБ 5005-01 Tochline

Сведения о методиках (методах) измерений приведены в эксплуатационной документации.

Нормативные и технические документы, устанавливающие требования к твердомерам Бринелля ТБ Tochline

ГОСТ 9012-59 Металлы. Метод измерения твёрдости по Бринеллю;

ГОСТ 8.062-85 ГСИ. Государственная специальный эталон и государственная поверочная схема для средств измерений твёрдости по шкалам Бринелля;

ГОСТ 23677-79 Твердомеры для металлов. Общие технические требования;

ТУ 427113 - 165 - 69363963 - 19 Твердомеры Бринелля ТБ Tochline. Технические условия.

Изготовитель

Общество с ограниченной ответственностью «Завод испытательных приборов» (ООО «ЗИП»)

ИНН 3702649056

Юридический адрес: 153032, г. Иваново, ул. Станкостроителей, д. 11

Телефон (факс) +7 (812) 612-30-03

Е-mail: info@ziptest.ru

Испытательный центр

Федеральное государственное унитарное предприятия научно-исследовательский институт физико-технических и измерений» (ФГУП «ВНИИФТРИ»)

Адрес: 141570, Московская обл., Солнечногорский р-н, рп. Менделеево, промзона ФГУП «ВНИИФТРИ» Телефон (факс): +7 (495) 526-63-00

E-mail: office@vniiftri.ru

Web-сайт: www.vniiftri.ru

Уникальный номер записи в реестре аккредитованных лиц № 30002-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» октября 2024 г. № 2562

Регистрационный № 77460-20

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Твердомеры универсальные УТ Tochline

предназначены для измерений твердости металлов и сплавов по шкалам Роквелла, Виккерса и Бринелля в соответствии с ГОСТ 9013-59, ГОСТ Р ИСО 6507-1-2007, ГОСТ 9012-59.

Описание средства измерений

Принцип действия твердомеров основан:

- для шкал Роквелла: на статическом вдавливании алмазного конусного или шарикового наконечников с последующим измерением глубины внедрения наконечника;

- для шкал Виккерса: на статическом вдавливании наконечника - алмазной пирамиды Виккерса, с последующим измерением длин диагоналей восстановленного отпечатка;

- для шкал Бринелля: на статическом вдавливании твёрдосплавного шарикового наконечника с последующим измерением диаметра окружности отпечатка.

Конструктивно твердомеры состоят из устройства приложения нагрузки и измерительного устройства.

Твердомеры универсальные УТ Tochline выпускаются в следующих модификациях: УТ 5021МС Tochline, УТ 5021М-01 Tochline, УТ 5021М-01С Tochline, УТ 5021ПА Tochline. Модификации твердомеров отличаются конструкцией, степенью автоматизации процесса измерений, диапазоном прикладываемых нагрузок, а также габаритными размерами и массой.

Общий вид твердомеров с указанием мест нанесения знака утверждения типа и пломбирования приведён на рисунках 1-4.

Рисунок 2 - Общий вид твердомеров

УТ 5021МС Tochline

место нанесения знака утверждения типа

Пломбирование твердомеров УТ 5021 МС Tochline, УТ 5021М-01 Tochline, УТ 5021М-01С Tochline не предусмотрено.

Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.

Программное обеспечение

Программное обеспечение (ПО) твердомеров УТ 5021ПА Tochline используется для управления их работой, а также для визуального отображения, хранения и статистической обработки результатов измерений.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 -

данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Tochline УТ
Номер версии (идентификационный номер) ПО	не ниже v 1.00
Цифровой идентификатор ПО (контрольная сумма исполняемого кода)	-

Метрологические и технические характеристики

Испытательные нагрузки по шкалам Роквелла и пределы допустимого отклонения испытательных нагрузок приведены в таблице 2.

Таблица 2 -

по шкалам Роквелла

испытательных

Шкалы твердости	Нагрузки, Н		Пределы допустимого отклонения нагрузок, %
	основная	предварительная	предварительной нагрузки	основных нагрузок
Шкала Роквелла
HRA	588,4	98,07	±2,0	±0,5
HRB	980,7
HRC	1471

Пределы допускаемой абсолютной погрешности твердомеров по шкалам Роквелла приведены в таблице 3.

Таблица 3 -

по шкалам Роквелла

Шкалы твердости	Диапазоны измерения твердости	Пределы допускаемой абсолютной погрешности
Шкала Роквелла
HRA	от 70 HRA до 93 HRA включ.	±1,2 HRA
HRB	от 20 HRB до 80 HRB * от 80 HRB до 100 HRB включ.	±3,0 HRB ±2,0 HRB
HRC	от 20 HRC до 35 HRC * от 35 HRC до 55 HRC включ. св. 55 HRC до 70 HRC включ.	±2,0 HRC ±1,5 HRC ±1,0 HRC
Примечания: - параметр отмеченный * - крайнее значение твердости, не включенное в данный поддиапазон - метрологические характеристики действительны для 5 измерений

Испытательные нагрузки по шкалам Виккерса и пределы допустимого отклонения испытательных нагрузок приведены в таблице 4.

Таблица 4 -

испытательных

по шкалам

Модификации твердомеров	Испытательные нагрузки, Н	Пределы допустимого отклонения нагрузок, %
УТ 5021 МС Tochline, УТ 5021М-01 Tochline, УТ 5021М-01С Tochline	294,2; 980,67	±1,0
УТ 5021ПА Tochline	49,03; 98,07; 196,13; 294,2; 490,3; 980,67

Пределы допускаемой абсолютной погрешности твердомеров по шкалам Виккерса приведены в таблице 5.

Таблица 5 - Метрологические характеристики твердомеров по шкалам Виккерса

Обозначение шкалы твёрдости	Интервалы измерений твёрдости HV в диапазоне измерений твердости по шкалам Виккерса от 50 до 1500 HV
	от 50 до 125 включ.	св. 125 до 175 включ.	св. 175 до 225 включ.	св. 225 до 275 включ.	св. 275 до 325 включ.	св. 325 до 375 включ.	св. 375 до 425 включ.	св. 425 до 475 включ.	св. 475 до 525 включ.
	Пределы допускаемой абсолютной погрешности твердомера, HV, (±)
HV5	3	5	6	8	9	11	12	14	15
HV10, HV20	3	5	6	8	9	11	12	14	15
HV30, HV50; HV100	3	5	6	6	6	7	8	9	10

таблицы 5

Обозначение шкалы твёрдости	Интервалы измерений твёрдости HV в диапазоне из по шкалам Виккерса от 50 до 1500							!мерений твердости HV
	св. 525 до 575 включ.	св. 575 до 625 включ.	св. 625 до 675 включ.	св. 675 до 725 включ.	св. 725 до 775 включ.	св. 775 до 825 включ.	св. 825 до 875 включ.	св. 875 до 925 включ.	св. 925 до 1075 включ.	св. 1075 до 1500 включ.
	Пределы допускаемой абсолютной погрешности твердоме								ра, HV, (±)
HV5	17	18	20	21	23	24	26	27	40	52
HV10; HV20	17	18	20	21	23	24	26	27	30	39
HV30, HV50; HV100	11	12	13	14	15	16	19	18	20	26
Примечание -	Метрологические характеристики действительны для 5 измерений

Таблица 6 - Шкалы твердости Бринелля для различных модификаций твердомеров

Модификации твердомеров	Шкалы твердости Бринелля
УТ 5021 МС Tochline, УТ 5021М-01С Tochline УТ 5021М-01 Tochline	HB(HBW) 2,5/31,2; HB(HBW) 2,5/62,5; Hb(hBW) 2,5/187,5; HB(HBW) 5/62,5
УТ 5021ПА Tochline	HB(HBW) 1/10; HB(HBW) 1/30; HB(HBW) 2,5/15,6; HB(HBW) 2,5/31,2; HB(HBW) 2,5/62,5; HB(HBW) 2,5/187,5; HB(HBW) 5/125

Испытательные нагрузки по шкалам Бринелля, пределы допустимого отклонения испытательных нагрузок и диапазоны измерений твердости приведены в таблице 7.

Пределы допускаемой абсолютной погрешности твердомеров по шкалам Бринелля приведены в таблице 8.

Таблица 8 - Метрологические характеристики твердомеров по шкалам Бринелля

Обозначение шкал измерения твёрдости	Диапазон измерений твёрдости, HB (HBW)
	от 8 до 20 включ.	св. 20 до 50 включ.	св. 50 до 100 включ.	св. 100 до 150 включ.	св. 150 до 200 включ.	св. 200 до 250 включ.
	Пределы допускаемой а твердомеров,			бсолютной погрешности HB (HBW), (±)
HB(HBW) 2,5/15,6; HB(HBW) 5/62,5	0,6	1,5	-	-	-	-
HB(HBW) 2,5/31,2; HB(HBW) 5/125	0,6	1,5	3,0	4,5	-	-
HB(HBW) 1/10; HB(HBW) 2,5/62,5	-	1,5	3,0	4,5	6,0	7,5
HB(HBW)1/30; HB(HBW) 2,5/187,5	-	-	3,0	4,5	6,0	7,5
Продолжение таблицы 8
Обозначение шкал измерения твёрдости	Диапазон измерений твёрдости, HB (HBW)
	св. 250 до 300 включ	св. 300 до 350 включ.	св. 350 до 400 включ.	св. 400 до 450 включ.	св. 450 до 550 включ.	св. 550 до 650 включ.
	Пределы допускаемой аб твердомеров, H			)солютной погрешности IB (HBW), (±)
HB 2,5/187,5; HB 1/30	9,0	10,5	12,0	13,5	-	-
HBW 2,5/187,5; HBW 1/30	9,0	10,5	12,0	13,5	16,5	19,5
Примечание - Метрологические характеристики действительны для 5 измерений

Таблица 9 - Основные технические

Наименование	Значение
характеристики	УТ 5021 МС	УТ 5021 М-01	УТ 5021 М-01С	УТ 5021 ПА
Рабочие условия эксплуатации: - температура
окружающего воздуха, °С		от +15 до +35
- относительная влажность
окружающего воздуха, %,
не более		80
Параметры электропитания:
- напряжение переменного		от 207 до 253
тока, В
- частота переменного		от 49,8 до 50,2
тока, Гц
*Габаритные размеры, мм, не более:
- длина	460	525	460	545
- ширина	220	280	220	210
- высота	660	710	660	780
*Масса, кг, не более	85	60	85	95

Примечание:

- параметр отмеченный * - по согласованию с заказчиком габаритные размеры и масса могут быть изменены

Знак утверждения типа

наносится на фирменный шильдик, закрепленный на корпусе твердомера, и на титульный лист руководства по эксплуатации типографским или иным способом.

Комплектность средства измерений

Таблица 10 - Комплектность твердомеров

Наименование	Обозначение	Количество
Твердомер универсальный	УТ 5021МС Tochline или УТ 5021М-01 Tochline, или УТ 5021М-01С Tochline,или УТ 5021ПА Tochline *	1 шт.
Сменные части	-	1 шт.
Принадлежности	-	1 шт.
Руководство по эксплуатации	ТУ Tochline - 01 РЭ	1 экз.
Методика поверки	-	1 экз.
* В соответствии с заказом

Сведения о методиках (методах) измерений приведены в эксплуатационной документации.

Нормативные и технические документы, устанавливающие требования к твердомерам универсальным УТ Tochline

ГОСТ 23677-79 Твердомеры для металлов. Общие технические требования;

ГОСТ Р ИСО 6507-1-2007 Металлы и сплавы. Измерение твёрдости по Виккерсу. Часть 1 Метод измерения;

ГОСТ 8.063-2012 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений твёрдости металлов и сплавов по шкалам Виккерса;

ГОСТ 9012-59 Металлы. Метод измерения твёрдости по Бринеллю;

ГОСТ 8.062-85 Государственная система обеспечения единства измерений. Государственная специальный эталон и государственная поверочная схема для средств измерений твёрдости по шкалам Бринелля;

ГОСТ 9013-59 Металлы и сплавы. Метод измерения твёрдости по Роквеллу. Шкалы А, В, С;

ГОСТ 8.064-94 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений твёрдости по шкалам Роквелла и Супер Роквелла;

ТУ 265162 - 169 - 69363963 - 19 «Твердомеры универсальные УТ Tochline. Технические условия».

Изготовитель

Общество с ограниченной ответственностью «Завод испытательных приборов» (ООО «ЗИП»)

ИНН 3702649056

Юридический адрес: 153032, г. Иваново, ул. Станкостроителей, д. 11

Телефон (факс) +7 (812) 612-30-03

Е-mail: info@ziptest.ru

Испытательный центр

Федеральное государственное унитарное предприятия научно-исследовательский институт физико-технических и измерений» (ФГУП «ВНИИФТРИ»)

Адрес: 141570, Московская обл., Солнечногорский р-н,

рп. Менделеево, промзона ФГУП «ВНИИФТРИ»

Телефон (факс): +7 (495) 526-63-00

E-mail: office@vniiftri.ru

Web-сайт: www.vniiftri.ru

Уникальный номер записи в реестре аккредитованных лиц № 30002-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» октября 2024 г. № 2562

Регистрационный № 77758-20

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Твердомеры Виккерса ТВ Tochline

Назначение средства измерений

Твердомеры Виккерса ТВ Tochline (далее - твердомеры) для измерений твердости металлов и сплавов по шкалам Виккерса с ГОСТ Р ИСО 6507-1-2007.

Описание средства измерений

Принцип действия твердомеров основан: на статическом вдавливании наконечника -алмазной пирамиды Виккерса, с последующим измерением длин диагоналей восстановленного отпечатка.

Конструктивно твердомеры состоят из устройства приложения нагрузки и измерительного устройства.

Твердомеры Виккерса ТВ Tochline выпускаются в следующих модификациях: 5214-5 Tochline; ТВ 5214-10 Tochline; ТВ 5214-30 Tochline; ТВ 5214-50 Tochline; 5214-100 Tochline; ТВ 5214-5С Tochline; ТВ 5214-10С Tochline; ТВ 5214-30С Tochline; 5214-50С Tochline; ТВ 5214-100С Tochline; ТВ 5214А-5 Tochline; ТВ 5214А-10 Tochline;

место расположения пломбы изготовителя

Рисунок 1 - Общий вид твердомеров

ТВ 5214-5 Tochline, ТВ 5214-10 Tochline,

ТВ 5214-30 Tochline, ТВ 5214-50 Tochline, ТВ 5214-100 Tochline место расположения пломбы изготовителя

Рисунок 6 - Общий вид твердомеров ТВ 5214А-10С Tochline, ТВ 5214А-30С Tochline, ТВ 5214А-50С Tochline, ТВ 5214А-100С Tochline

Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.

Программное обеспечение

Программное обеспечение (ПО) твердомеров используется для управления их работой, а также для визуального отображения, хранения и статистической обработки результатов измерений.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 -

данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Tochline ТВ
Номер версии (идентификационный номер) ПО	не ниже v 1.00
Цифровой идентификатор ПО (контрольная сумма исполняемого кода)	-

Метрологические и технические характеристики

Испытательные нагрузки по шкалам Виккерса для различных модификаций твердомеров и пределы допустимого отклонения испытательных нагрузок приведены в таблице 2.

Диапазоны измерений твердости по шкалам Виккерса приведены в таблице 3.

Таблица 3 - Диапазоны измерений твердости по шкалам Виккерса

Шкалы Виккерса	Диапазоны измерений твердости, HV
HV 0,2; HV 0,3	от 50 до 1000 включ.
HV 0,5; HV 1; HV 2; HV 5; HV 10; HV 20; HV 30; HV 50; HV 100	от 50 до 1500 включ.

Пределы допускаемой абсолютной погрешности твердомеров по шкалам Виккерса приведены в таблице 4.

Таблица 4

Обозначение шкалы твёрдости	Интервалы измерений твёрдости HV
	от 50 до 125 включ.	св. 125 до 175 включ.	св. 175 до 225 включ.	св.   225 до 275 включ.	св.   275 до 325 включ.	св. 325 до 375 включ.	св.   375 до 425 включ.	св. 425 до 475 включ.	св. 475 до 525 включ.
	Пределы допускаемой абсолютной пог					эешности твердомера, HV, (±)
HV0,2	4	8	12	18	24	30	36	43	50
HV0,3	4	7	10	14	18	23	28	34	40
HV0,5	3	7	10	13	15	19	24	27	30
HV1	3	6	8	10	12	14	16	20	25
HV2	3	5	6	8	9	12	16	18	20
HV5	3	5	6	8	9	11	12	14	15
HV10; HV20	3	5	6	8	9	11	12	14	15
HV30; HV50; HV100	3	5	6	6	6	7	8	9	10

Продолжение таблицы 4

Обозначение шкалы твёрдости	Интервалы измерений твёрдости HV
	св. 525 до 575 включ.	св. 575 до 625 включ.	св. 625 до 675 включ.	св. 675 до 725 включ.	св. 725 до 775 включ.	св. 775 до 825 включ.	св. 825 до 875 включ.	св. 875 до 925 включ.	св. 925 до 1075 включ.	св. 1075 до 1500 включ.
		Пределы допускаемой абсолютной погрешности твердомера, HV,								:±)
HV0,2	58	66	72	77	86	96	102	108	110	-
HV0,3	47	54	62	70	75	80	89	99	110	-
HV0,5	36	42	46	49	56	64	68	72	90	142
HV1	28	30	32	35	42	48	51	54	60	77
HV2	22	24	26	28	30	32	38	45	50	77
HV5	17	18	20	21	23	24	26	27	40	52
HV10; HV20	17	18	20	21	23	24	26	27	30	39
HV30; HV50; HV100	11	12	13	14	15	16	19	18	20	26

Примечание - Метрологические характеристики действительны для 5 измерений

Таблица 5 - Основные технические

Наименование характеристики	Значение
	ТВ 5214-5; ТВ 5214-10 ТВ 5214-30 ТВ 5214-50 ТВ 5214-100		ТВ 5214-5С	ТВ 5214-10С ТВ 5214-30С ТВ 5214-50С ТВ 5214-100С
Рабочие условия эксплуатации:
-температура окружающего		от +15 до +35
воздуха, °С
- относительная влажность			80
окружающего воздуха, %, не более
Параметры электропитания:
- напряжение переменного тока, В		от 207 до 253
- частота переменного тока, Гц		от 49,8 до 50,2
*Габаритные размеры, мм, не более:	620		490	560
- длина	330		190	190
- ширина	650		570	635
- высота
*Масса, кг, не более	75		50

таблицы 5

Наименование характеристики	Значение
	ТВ 5214А-5 ТВ 5214А-10 ТВ 5214А-30 ТВ 5214А-50 ТВ 5214А-100		ТВ 5214А-5С	ТВ 5214А-10С ТВ 5214А-30С ТВ 5214А-50С ТВ 5214А-100С
Рабочие условия эксплуатации:
-температура окружающего		от +15 до +35
воздуха, °С
- относительная влажность			80
окружающего воздуха, %, не более
Параметры электропитания:
- напряжение переменного тока, В		от 207 до 253
- частота переменного тока, Гц		от 49,8 до 50,2
*Габаритные размеры, мм, не более:	600		490	560
- длина	220		190	190
- ширина	700		570	635
- высота
*Масса, кг, не более	55		50

Примечание:

- параметр отмеченный * - по согласованию с заказчиком габаритные размеры и масса могут быть изменены

Знак утверждения типа

наносится на фирменный шильдик, закрепленный на корпусе твердомера, и на титульный лист руководства по эксплуатации типографским или иным способом.

Комплектность средства измерений

Таблица 6 - Комплектность твердомеров

*	В соответствии с		заказом		ТВ 5214-5 Tochline		или	ТВ	5214-10	Tochline,	или
ТВ	5214-30	Tochline;	или	ТВ	5214-50	Tochline,	или	ТВ	5214-100	Tochline,	или
ТВ	5214-5С	Tochline,	или	ТВ	5214-10С	Tochline,	или	ТВ	5214-30С	Tochline,	или
ТВ	5214-50С	Tochline,	или	ТВ	5214-100С Tochline,		или ТВ		5214А-5	Tochline,	или
ТВ	5214А-10	Tochline,	или	ТВ	5214А-30	Tochline,	или	ТВ	5214А-50	Tochline,	или
ТВ	5214А-100 Tochline,		или	ТВ	5214А-5С	Tochline,	или	ТВ 5214А-10С		Tochline,	или

ТВ 5214А-30С Tochline, или ТВ 5214А-50С Tochline или ТВ 5214А-100С Tochline

Сведения о методиках (методах) измерений приведены в эксплуатационной документации.

Нормативные и технические документы, устанавливающие требования к твердомерам Виккерса ТВ Tochline

ГОСТ Р ИСО 6507-1-2007 Металлы и сплавы. Измерение твёрдости по Виккерсу. Часть 1 Метод измерения;

ГОСТ 8.063-2012 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений твёрдости металлов и сплавов по шкалам Виккерса;

ГОСТ 23677-79 Твердомеры для металлов. Общие технические требования;

ГОСТ 2999-75 Металлы и сплавы. Метод измерения твердости по Виккерсу;

ТУ 265162 - 167 - 69363963 - 19 «Твердомеры Виккерса ТВ Tochline. Технические условия».

Изготовитель

Общество с ограниченной ответственностью «Завод испытательных приборов» (ООО «ЗИП»)

ИНН 3702649056

Юридический адрес: 153032, г. Иваново, ул. Станкостроителей, д. 11

Телефон (факс) +7 (812) 612-30-03

Е-mail: info@ziptest.ru

Испытательный центр

Федеральное государственное унитарное предприятия научно-исследовательский институт физико-технических и измерений» (ФГУП «ВНИИФТРИ»)

Адрес: 141570, Московская обл., Солнечногорский р-н,

рп. Менделеево, промзона ФГУП «ВНИИФТРИ»

Телефон (факс): +7 (495) 526-63-00

E-mail: office@vniiftri.ru

Web-сайт: www.vniiftri.ru

Уникальный номер записи в реестре аккредитованных лиц № 30002-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» октября 2024 г. № 2562

Регистрационный № 46509-11

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Установки поверочные СПУ-5

предназначены для воспроизведения и измерения единицы объемного расхода и объема при поверке счетчиков газа и ротаметров.

Описание средства измерений

Проведение поверки основано на сравнении результатов одновременных измерений объемного расхода и объема воздуха поверяемыми средствами измерений и установкой. Результат измерений объемного расхода и объема с помощью установки принимают в качестве действительного значения.

Установки состоят из:

• - блока измерений объема и расхода воздуха,

• - блока обработки данных,

• - блока задачи расхода воздуха.

Блок измерений объема и расхода воздуха состоит из набора критических сопел, первичных преобразователей давления, перепада давления, температуры, запорной арматуры, соединительных трубопроводов и монтажных схем.

Перечень средств измерений, допускаемых к применению на установках, приведен в таблице 1

Таблица 1 - Перечень допустимых СИ

Наименование	Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений
Средства измерения температуры и влажности
Термогигрометры   ИВА-6,   пределы   допускаемой абсолютной погрешности при измерении температуры не более ±0,3 °С, пределы допускаемой абсолютной погрешности при измерении относительной влажности не более ±3 %	46434-11
Измерители влажности и температуры ИВТМ-7, пределы допускаемой абсолютной погрешности при измерении температуры не более ±0,3 °С, пределы допускаемой основной абсолютной погрешности при измерении относительной влажности не более ±3%	71394-18

Наименование	Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений
Преобразователь измерительный влажности и температуры ДВ2, пределы допускаемой абсолютной погрешности при измерении температуры не более ±0,3 °С, пределы допускаемой основной абсолютной погрешности при измерении относительной влажности не более ±3%	75383-19
Средства измерения температуры
Термопреобразователь ТСПУ, пределы допускаемой абсолютной погрешности при измерении температуры не более ±0,3 °С	73018-18
Термопреобразователь универсальный ТПУ, пределы допускаемой абсолютной погрешности при измерении температуры не более ±0,3 °С	50519-17
Средства измерения абсолютного давления
Датчик давления Turbo Flow PS ДА, пределы допускаемой абсолютной погрешности измерения давления не более ±0,24 кПа	51409-12
Датчик абсолютного давления 415М-ДА, пределы допускаемой абсолютной погрешности измерения давления не более ±0,24 кПа	59550-14
Средства измерения вакуумметрического давления
Вакуумметр ДВ 2005Сг, пределы допускаемой абсолютной погрешности измерения давления не более ±0,5 кПа.	71767-18
Датчик разрежения 415М-ДВ, пределы допускаемой абсолютной погрешности измерения давления не более ±0,5 кПа	59550-14
Средства измерения перепада давления
датчик давления Turbo Flow PS ДД, пределы допускаемой абсолютной погрешности измерения давления не более ±0,025 кПа	51409-12
Датчик разности давления 415М-ДВ, пределы допускаемой абсолютной погрешности измерения давления не более ±0,025 кПа	59550-14

Сопла работают в критическом режиме. С помощью каждого сопла установки задается определенный объемный расход воздуха, значение которого зависит от площади (диаметра) горловины сопла. При постоянной температуре воздуха объемный расход остается постоянным, поэтому объем воздуха, измеренный установкой, определяют как произведение объемного расхода на время проведения измерений с учетом поправочных коэффициентов на влажность, температуру и перепад давления.

Блок обработки данных состоит из преобразователей цифровых и аналоговых интерфейсов измерительных каналов давления, температуры, влажности, частоты, времени и счета импульсов, блоков питания и управления установкой, автоматизированного рабочего места оператора на базе персонального компьютера с предустановленным программным обеспечением.

Программное обеспечение позволяет в диалоговом режиме осуществлять поверку, выполнять распечатку протоколов поверки и их архивирование, осуществлять автоматическую проверку работоспособности узлов и систем поверочной установки, изменять конфигурацию, и выполнять другие функции.

Результаты поверки сохраняются в архиве.

В архив записываются и могут быть распечатаны:

• - тип, заводской номер установки;

• - данные о поверяемом счетчике;

• - номер протокола (индивидуальный для каждого поверяемого счетчика);

• - время и дата проведения поверки;

• - эталонный и измеренный объемы, температуры, давления, на которых проводились измерения;

• - погрешность поверяемого счетчика газа.

Блок задачи расхода воздуха состоит из вакуумного насоса, ресивера и запорной арматуры. Блок задачи расхода воздуха создает разрежение с помощью вакуумного насоса, в результате чего воздух из помещения начинает поступать через поверяемые средства измерений, а затем проходит через блок измерений объема и расхода воздуха.

На основании измеренного количества импульсов и/или времени измерений, а также измеренных значений давления, перепада давления, температуры и влажности с помощью блока обработки данных рассчитывается объем (объемный расход) воздуха, прошедший через установку, приведенный к условиям измерений поверяемого (испытуемого) средства измерений или к стандартным условиям.

Установки выпускаются с различными максимальными и минимальными значениями воспроизводимого и измеряемого объёмного расхода воздуха в зависимости от набора критических сопел. Установки имеют шифр СПУ-5-X-Y, где X - модификация установки в зависимости от доверительных границ относительной погрешности измерений объема и объемного расхода газа (от расширенной неопределённостью калибровки сопел), Y - исполнение установки по количеству одновременно подключаемых счетчиков газа.

Общий вид установок поверочных СПУ-5 представлен на рисунках 1-4.

Пломбирование установок не предусмотрено.

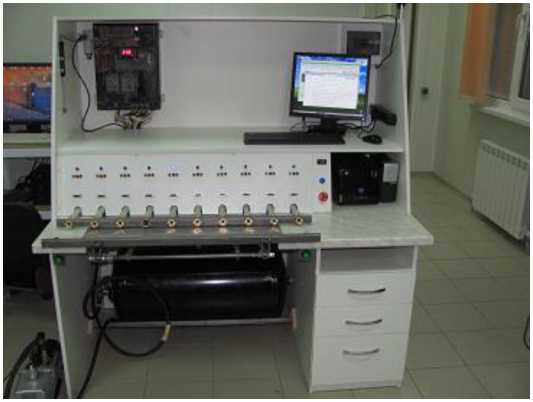

Рисунок 1 - СПУ-5-Х-1 Установка с десятью одновременно подключаемыми счетчиками

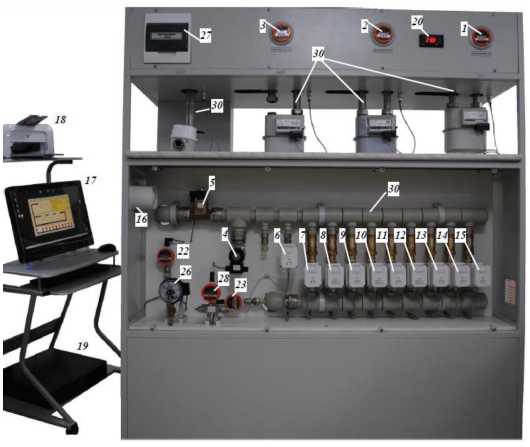

Рисунок 2 - СПУ-5-Х-1 Установка с десятью одновременно подключаемыми счетчиками

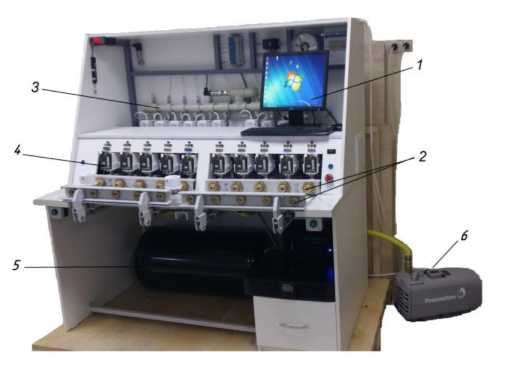

Рисунок 3 - СПУ-5-Х-3 Установка с четырьмя одновременно подключаемыми счетчиками

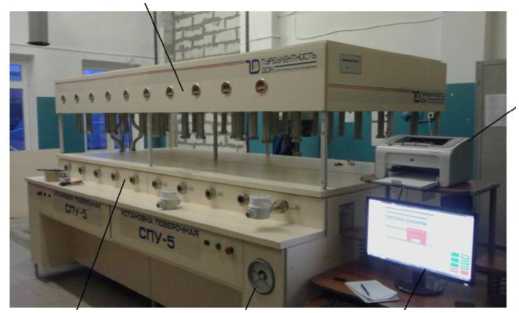

Рисунок 4 - СПУ-5-Х-3 Установка с тридцатью одновременно подключаемыми счетчиками

Программное обеспечение

Программное обеспечение (ПО) установки по аппаратному обеспечению является автономным (ПО, функционирующее на базе персонального компьютера). К установке первичные преобразователи подключаются по закрытым коммуникационным каналам USB, RS-485. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО и накопленные данные размещаются на внутреннем устройстве хранения (жесткий диск ПК).

Программная среда постоянна, отсутствуют средства и пользовательская оболочка для программирования или изменения ПО.

Программное обеспечение установки разделено на:

• - Метрологически значимую часть - включает алгоритмы обработки измеренной информации;

• - Метрологически незначимую часть - отвечает за визуализацию полученных данных.

Разделение программного обеспечения выполнено внутри кода ПО на уровне языка программирования. К метрологически значимой части ПО

• - программные модули, принимающие участие в измерений или влияющие на них;

  и представление измерительной

• - программные модули, осуществляющие сбор информации, её хранение, передачу, идентификацию, защиту ПО и данных;

• - параметры ПО, участвующие в вычислениях и влияющие на результат измерений;

• - компоненты защищенного интерфейса для обмена данными между метрологически значимой и незначимой частями ПО.

Номер версии ПО имеет структуру A.B.C (где A, B, C - десятичные числа)

A - номер версии метрологически значимой части ПО (не менее 1);

B - номер метрологически незначимой части ПО;

C - номер сборки метрологически незначимой части ПО;

ПО установок защищено от несанкционированного доступа, изменение алгоритмов и установленных параметров с помощью разграничения прав доступа пользователей, системы идентификации пользователей и пароля.

Уровень защиты ПО средний в соответствии с Р 50.2.077-2014

Идентификационные данные программного обеспечения приведены в таблице 2.

Таблица 2

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	СПУ-5.АРМ.0103.20.01.11
Номер версии (идентификационный номер) ПО, не ниже	А.В.С
Цифровой идентификатор ПО	F08FFCF977CC0280A7B 1DEFC6DBD7182
Алгоритм   вычисления   цифрового   идентификатора программного обеспечения	MD5

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики

Наименование характеристики	Значение
Максимальное значение воспроизводимого и измеряемого объёмного расхода (объема) воздуха (верхний предел измерений), м3/ч	70; 65; 40; 25; 16; 10; 6

Наименование характеристики	Значение
Минимальное значение воспроизводимого и	1,0; 0,8; 0,6; 0,5; 0,4; 0,35; 0,25;
измеряемого объемного расхода воздуха (нижний	0,16; 0,1; 0,05; 0,04; 0,025; 0,016;
предел измерений), м3/ч	0,01; 0,006; 0,003
Доверительные границы относительной погрешности при измерении объема (объемного расхода) воздуха при доверительной вероятности 0,95%, % - Модификация 1: при использовании микросопел с расширенной неопределенностью калибровки ±0,25%	±0,3
- Модификация 2: при использовании микросопел с расширенной неопределенностью калибровки ±0,3	±0,35
Диапазон измерений канала абсолютного давления, кПа	от 80 до 110
Пределы допускаемой абсолютной погрешности канала абсолютного давления, кПа	±0,240
Диапазон измерений канала вакуумметрического давления, кПа	от 0 до 100
Пределы допускаемой абсолютной погрешности канала вакуумметрического давления, кПа	±0,5
Диапазон измерений каналов перепада давления, кПа	от 0 до 10
Пределы допускаемой абсолютной погрешности канала перепада давления*, кПа	±0,025
Диапазон измерений каналов температуры, °С	от +10 до +30
Пределы допускаемой абсолютной погрешности канала температуры, °С	±0,3
Пределы допускаемой относительной погрешности интегрирования объемного расхода (объема) по времени, %	±0,05
*При наличии в комплектации

Таблица 4 - Основные технические

Наименование характеристики	Значение
	СПУ-5-Х-1	СПУ-5-Х-2	СПУ-5-Х-3
Рабочая (поверочная)среда	воздух
Диапазон температуры рабочей (поверочной)		от +10 до +30
среды, °С
Количество одновременно подключаемых	от 1до 10	от 1 до 20	от 1 до N
счетчиков, шт
Условия эксплуатации:
- температура окружающего воздуха, °С		20±10
- относительная влажность, %		от 30 до 80
- атмосферное давление, кПа		от 84 до106,7
Питание от сети переменного тока:
- напряжение, В		380±38/220±22
- частота, Гц		50±1
Потребляемая мощность, кВт, не более	6
Габаритные размеры, мм, не более
- длина		3500
- ширина		2000
- высота		2000

Наименование характеристики	Значение
	СПУ-5-Х-1	СПУ-5-Х-2	СПУ-5-Х-3
Масса, кг, не более	1000
Средний срок службы, лет, не менее	12
*Х - модификация (1 или 2)
*N - количество счетчиков в соответствии с заказом

Знак утверждения типа

наносится на маркировочную табличку методом лазерной гравировки и на первый лист паспорта печатным способом.

Комплектность средства измерений

Таблица 5 - Комплектность

Наименование	Обозначение	Количество
Установка поверочная	СПУ-5-X-Y	1 шт.
Установки поверочные СПУ-5. Руководство по эксплуатации	СПУ5.00.00.000 РЭ	1 экз. Допускается поставлять один экземпляр в один адрес отгрузки
Установка поверочная СПУ-5. Паспорт	СПУ5.00.00.000ПС	1 экз.

Сведения о методиках (методах) измерений

приведены в п. 1.3 Устройство и работа установки СПУ5.00.00.000 РЭ «Установки поверочные СПУ-5. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к установкам поверочным СПУ-5

Приказ Росстандарта от 29 декабря 2018 г. № 2825 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расхода газа»;

4381-005-70670506-2010 ТУ Установка поверочная СПУ-5. Технические условия.

Изготовитель

Общество с ограниченной ответственностью НПО «Турбулентность-ДОН» (ООО НПО «Турбулентность-ДОН»)

ИНН 6141021685

Адрес юридический: 129110, г. Москва, ул. Гиляровского, д. 47, стр. 5, эт. 5, помещ. II, ком. 2

Адрес фактический (производство): 346800, Ростовская обл., Мясниковский р-н, с. Чалтырь, 1 км шоссе Ростов-Новошахтинск, стр. № 6/8

Тел./факс: (863) 203-77-80, 203-77-81

E-mail: info@turbo-don.ru

Испытательный центр

Федеральное государственное унитарное научно-исследовательский       институт

(ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46 Телефон (факс): 8 (495) 665-30-87

Web-сайт: www.vniims.ru

Е-mail: office@vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

в части вносимых изменений

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а»

Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Телефон (факс): (843) 272-70-62, (843) 272-00-32

Web-сайт: www.vniir.org

Е-mail: office@vniir.org

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310592.

---
