ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «___»   окгя^^я__2024 г. № ____

Сведения

об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, не влияющих на метрологические характеристики средства измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» октября 2024 г. № 2571

Регистрационный № 53080-13

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерений количества и показателей качества нефти № 1014 ПСП Яйского НПЗ филиала ЗАО «НефтеХимСервис»

Система измерений количества и показателей качества нефти № 1014 ПСП Яйского НПЗ филиала ЗАО «НефтеХимСервис» (далее - СИКН) предназначена для автоматических измерений массы брутто и показателей качества нефти при проведении учетных операций между АО «Транснефть - Западная Сибирь» и Яйским НПЗ филиалом ЗАО «НефтеХимСервис».

СИКН изготовлена в одном экземпляре ЗАО «ИПФ Вектор» (г. Тюмень) по проектной документации ЗАО «ПИРС» (г. Омск), из средств измерений и оборудования серийного отечественного и импортного изготовления. Заводской номер - 50.

Монтаж и наладка СИКН осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией СИКН и эксплуатационными документами её составляющих. Технологическое оборудование СИКН пропуски и утечки нефти.

Измерения массы брутто нефти выполняют измерений - с помощью расходомеров массовых и (по основной схеме учета нефти) и косвенным методом динамических измерений -с помощью ультразвукового расходомера, поточного плотномера и системы обработки информации (по резервной схеме учета нефти).

Конструктивно СИКН состоит из блока измерительных линий (БИЛ), блока измерений показателей качества нефти (далее - БИК), блока резервной схемы учета (РСУ), блока трубопоршневой поверочной установки (ТПУ), системы сбора и обработки информации (далее - СОИ), узла подключения передвижной поверочной установки. Технологическая обвязка и запорная арматура СИКН не допускает неконтролируемые пропуски и утечки нефти.

БИЛ состоит из одной рабочей и одной контрольно-резервной измерительных линий. В каждой измерительной линии установлены следующие средства измерений (номер по Госреестру):

• - счетчик-расходомер массовый типа Micro Motion модели CMF400 (№ 45115-10);

• - преобразователь давления измерительный 3051 модификации 3051TG (№ 14061-04 или № 14061-10 или № 14061-15);

• - преобразователь измерительный 644   (№   14683-04) в комплекте

с термопреобразователем сопротивления платиновым серии 65 (№ 22257-05);

• - манометр и термометр для местной индикации давления и температуры.

  БИК выполняет функции оперативного контроля и автоматического отбора проб для лабораторного контроля показателей качества нефти. Отбор представительной пробы нефти в БИК осуществляется через пробозаборное устройство щелевого типа по ГОСТ 2517-2012, установленное на входном коллекторе БИЛ. В БИК установлены следующие средства измерений и технические средства:

  - преобразователи плотности жидкости измерительные 7835 (№ 15644-06);

  - влагомеры нефти поточные УДВН-1пм (№ 14557-10 и/или № 14557-15);

  - преобразователь (№ 14061-15);

  - преобразователь

давления измерительный 3051 модификации 3051TG

измерительный 644   (№   14683-04)   в комплекте

с термопреобразователем сопротивления платиновым серии 65 (№ 22257-05);

• - два автоматических пробоотборника с диспергатором «Пульсар-АП1»;

• - пробоотборник для ручного отбора проб Д 50;

• - манометры и термометры для местной индикации давления и температуры.

Блок РСУ состоит из одной измерительной линии, в которой установлены следующие средства измерений:

• - счетчик ультразвуковой ALTOSONIC V (№ 18656-04);

• - преобразователь давления измерительный 3051 модификации 3051TG (№ 14061-04 или № 14061-10 или № 14061-15);

• - преобразователь измерительный 644   (№   14683-04)   в комплекте

с термопреобразователем сопротивления платиновым серии 65 (№ 22257-05);

• - манометр и термометр для местной индикации давления и температуры.

Блок ТПУ состоит из установки трубопоршневой «Сапфир МН»-500 (№ 41976-09), которая в комплекте с перобразователем плотности из состава БИК обеспечивает проведение поверки и контроля метрологических характеристик преобразователей расхода.

Система сбора и обработки информации состоит из двух комплексов измерительновычислительных «Вектор-02» (№ 43724-10).

Обеспечена возможность пломбирования, нанесения оттисков клейм или наклеек на средства измерений, входящие в состав СИКН, в соответствии с МИ 3002-2006.

СИКН обеспечивает выполнение следующих функций:

• - автоматическое измерение массового (объемного) расхода нефти в рабочем диапазоне (т/ч (м³/ч));

• - автоматическое вычисление массы брутто нефти в рабочем диапазоне расхода (т);

• - автоматическое измерение температуры (°С), давления (МПа), плотности (кг/м³) нефти;

• - вычисление массы нетто нефти (т) с использованием результатов измерений содержания воды, хлористых солей и механических примесей в нефти;

• - поверку и контроль метрологических характеристик преобразователей расхода по стационарной поверочной установке;

• - поверку стационарной ТПУ по передвижной поверочной установке;

• - автоматический отбор объединенной пробы нефти;

• - регистрацию и хранение результатов измерений, формирование интервальных отчётов, протоколов, актов приема-сдачи нефти, паспортов качества нефти.

Нанесение знака поверки на СИКН не предусмотрено.

Программным обеспечением (ПО) СИКН является ПО измерительновычислительного комплекса (далее - ИВК) «Вектор-02». Свидетельство о метрологической аттестации алгоритмов вычислений выдано 23.08.2011 г. ФБУ «Тюменский ЦСМ». Алгоритмы обеспечивают:

• - считывание кодированной измерительной информации с входных измерительных цепей ИВК, входящих в измерительные каналы давления, температуры, плотности нефти, объемной доли воды, массы нефти;

• - отображение числовых значений параметров нефти на мониторе ИВК;

• - формирование отчетной документации за установленный временной интервал (отчетный период);

• - защиту от несанкционированного воздействия путем ограничения доступа к архивной информации и константам с помощью паролей.

К метрологически значимой части ПО относится конфигурационный файл - файл, отражающий характеристики СИКН, на котором применяется ИВК, в том числе выбранные вычислительные алгоритмы, константы и параметры физического процесса. В ПО СИКН защита от непреднамеренных и преднамеренных изменений метрологически значимой части ПО и измеренных данных осуществляется:

• - разграничением прав доступа групп пользователей к метрологически значимой части ПО и данным с помощью системы паролей;

• - ведением внутреннего журнала фиксации событий.

Уровень защиты ПО СИКН от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.

Т а б л и ц а 1 - Идентификационные данные ПО ИВК «Вектор-02»

Метрологические и технические характеристики

Т а б л и ц а 2

наносится на титульный лист инструкции по эксплуатации СИКН типографским способом.

Т а б л и ц а 3 - Комплектность средства измерений

представлены в документе «ГСИ. Масса нефти. Методика измерений системой измерений количества и показателей качества нефти на ПСП Яйского НПЗ филиала АО «НефтеХимСервис», ФР.1.29.2024.48758.

ГОСТ 8.587-2019 «ГСИ. Масса нефти и нефтепродуктов. Методики (методы) измерений»;

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Закрытое акционерное общество «Инженерно-производственная фирма Вектор» (ЗАО «ИПФ Вектор»)

ИНН 7203256184

Адрес: 6250315, г. Тюмень, ул. Шишкова, д. 88

Телефон: (3452) 38-87-20, 38-87-28; факс (3452) 38-87-27

E-mail: sekretar@ipfvektor.ru

Обособленное подразделение Головной научный метрологический центр Публичное акционерное общество «Нефтеавтоматика» (ОП ГНМЦ ПАО «Нефтеавтоматика») Адрес: 420029, Республика Татарстан, г. Казань, ул. Журналистов, д.2а Телефон/факс: (843) 295-30-47; 295-30-96

E-mail: gnmc@nefteavtomatika.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311366.

в части вносимых изменений

Акционерное общество «Нефтеавтоматика» (АО «Нефтеавтоматика»)

ИНН 0278005403

Адрес: 420029, Республика Татарстан, г. Казань, ул. Журналистов, д. 2а

E-mail: gnmc@nefteavtomatika.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311366.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» октября 2024 г. № 2571

Регистрационный № 68841-17

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы напряжения заземляемые ЗНОЛ-ЭК, ЗНОЛП-ЭК

Трансформаторы напряжения заземляемые ЗНОЛ-ЭК, ЗНОЛП-ЭК (далее -трансформаторы напряжения) предназначены для применения в электрических цепях переменного тока частотой 50 или 60 Гц с номинальными напряжениями до 35 кВ включительно, измерения отрицательного и положительного изменения напряжения, напряжения основной частоты 50 Гц и ее гармонических составляющих до 50 порядка.

Трансформаторы напряжения предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления, а также приборам для измерения показателей качества электрической энергии (ПКЭ).

Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.

Трансформаторы однофазные, индуктивные, с одним изолированным выводом первичной обмотки, при этом другой конец первичной обмотки при эксплуатации заземляется.

Трансформаторы напряжения выполнены в виде опорной конструкции с литой изоляцией, выполненной из компаунда, который обеспечивает электрическую прочность изоляции и защиту обмоток, одновременно выполняет функции корпуса и несущей конструкции. Трансформаторы напряжения имеют одну первичную обмотку и до четырёх измерительных и/или защитных вторичных обмоток. Обмотки трансформатора напряжения расположены на магнитопроводе концентрически, первичная обмотка намотана поверх вторичных обмоток.

Трансформаторы напряжения внутренней установки могут изготавливаться с защитным предохранительным устройством (ЗНОЛП-ЭК) или без него (ЗНОЛ-ЭК).

Трансформаторы напряжения внутренней установки могут быть установлены в любом положении, а наружной установки - только вертикально и крепятся к конструкции четырьмя болтами М12. Трансформаторы напряжения изготавливаются в разных конструктивных исполнениях.

Трансформаторы могут поставляться собранными в трёхфазную группу, а так же могут комплектоваться антирезонансным комплектом.

Трансформаторы напряжения идентичны по принципу действия, отличаются метрологическими и техническими характеристиками, указанными в таблицах 1, 2, 3.

Структура условного обозначения трансформаторов напряжения приведена на рисунках 1 и 2.

Заводской номер наносится на маркировочную табличку (шильд) любым технологическим способом в виде цифрового или буквенно-цифрового кода.

Общий вид трансформаторов напряжения с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунках 3 и 4. Нанесение знака поверки на трансформаторы напряжения не предусмотрено. Пломбирование от несанкционированного доступа осуществляется в местах расположения клемм выводов вторичных обмоток.

Уровень изоляции

Климатическое исполнение и категория      размещения

по ГОСТ -15150-69

Номинальная мощность, В^А (при наличии у трансформатора нескольких номинальных мощностей указывают номинальную мощность в виде дроби)

Классы точности (при наличии у трансформатора нескольких вторичных обмоток указывают класс точности каждой из них в виде дроби)

Номинальное напряжение дополнительной вторичной обмотки, В

Номинальное напряжение основной вторичной обмотки, В

Номинальное напряжение первичной обмотки, В

Конструктивный вариант исполнения в виде буквенно-цифрового обозначения

Класс напряжение, кВ

Изготовитель

Наличие предохранительного устройства

Обозначение трансформатора напряжение

Рисунок 1 - Расшифровка условного обозначения трансформаторов напряжения

Уровень изоляции

Климатическое категория

по ГОСТ -15150-69

Трехфазная мощность, В^А (для каждой вторичной обмотки указывается через дробь)

Классы точности (для каждой вторичной обмотки указывается через дробь)

Номинальное линейное напряжение основной вторичной обмотки, В

Номинальное линейное первичное напряжение, В

Конструктивный вариант исполнения в виде буквенно-цифрового обозначения

Класс напряжение, кВ

Изготовитель

Наличие предохранительного устройства

Обозначение трехфазной группы трансформаторов напряжения заземляемых

Рисунок 2 - Расшифровка условного обозначения трансформаторов напряжения, собранных в трехфазную группу

Место нанесения знака

Место нанесения

заводского номера

утверждения типа

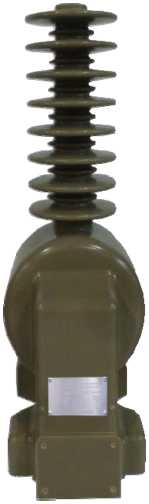

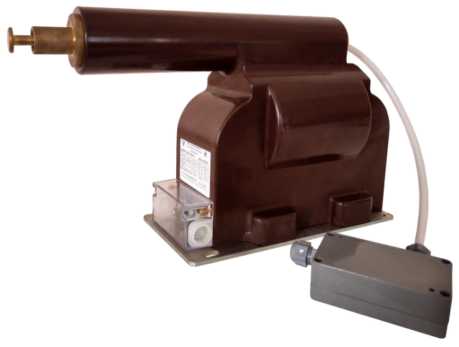

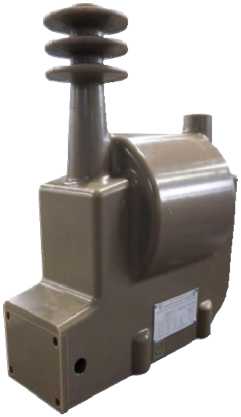

Рисунок 3 - Общий вид трансформаторов напряжения внутренней установки с указанием места нанесения знака утверждения типа, места нанесения заводского номера

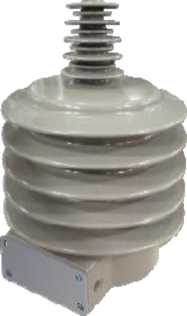

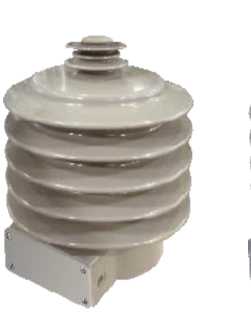

Рисунок 4 - Общий вид трансформаторов

Таблица 1 - Основные метрологические характеристики

Таблица 2 - Дополнительные метрологические характеристики

Таблица 3 - Основные технические

Таблица 4 - Показатели надежности

наносится на титульный лист паспорта, руководства по эксплуатации типографским способом и на маркировочную табличку (шильд) любым технологическим способом.

Таблица 5 - Комплектность

приведены в разделе 1 «Назначение» документа ЭК.1.755.001 РЭ «Трехфазная группа трансформаторов напряжения заземляемых 3хЗНОЛП-ЭК. Руководство по эксплуатации»; приведены в разделе 1 «Назначение» документа ЭК.1.756.001 РЭ «Трехфазная антирезонансная группа трансформаторов напряжения заземляемых 3хЗНОЛП-ЭК. Руководство по эксплуатации»; приведены в разделе 1 «Назначение» документа ЭК.1.755.000 РЭ «Трехфазная группа трансформаторов напряжения заземляемых 3хЗНОЛ-ЭК. Руководство по эксплуатации»; приведены в разделе 1 «Назначение» документа ЭК.1.756.000 РЭ «Трехфазная антирезонансная группа трансформаторов напряжения заземляемых 3хЗНОЛ-ЭК. Руководство по эксплуатации»; приведены в п. 1.1. «Назначение трансформатора напряжения» документа ЭК.1.750.000 РЭ «Трансформатор напряжения заземляемый ЗНОЛ-ЭК. Руководство по эксплуатации»; приведены в разделе 1 «Назначение» документа ЭК.1.750.001 РЭ «Трансформатор напряжения заземляемый ЗНОЛП-ЭК. Руководство по эксплуатации»; приведены в разделе 1 «Назначение» документа ЭК.1.790.002 РЭ «Трансформатор напряжения заземляемый ЗНОЛ-ЭК. Руководство по эксплуатации».

ГОСТ 1983-2015 «Трансформаторы напряжения. Общие технические условия»;

ГОСТ 32144-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения»;

ГОСТ 30804.4.30-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии»;

ТУ 3414-010-52889537-08 «Трансформаторы напряжения заземляемые ЗНОЛ-ЭК, ЗНОЛП-ЭК. Технические условия»;

Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2316 «Об утверждении Государственной поверочной схемы для средств измерений электрического напряжения переменного тока промышленной частоты и композитного напряжения в диапазоне от 1 до 500 кВ с гармоническими составляющими от 0,3 до 50 порядка, в диапазоне частот от 15 до 2500 Гц».

Общество с ограниченной ответственностью (ООО «Электрощит-К°») ИНН 4001005954

Адрес: 249210, Калужская обл., Бабынинский район, п. Бабынино, ул. Советская, д. 24

Телефон/факс: (495) 0110 500

E-mail: info@tf-el.ru

Web-сайт: www.kztt.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва») Адрес: 117418, г. Москва, Нахимовский пр-кт, д.3 1

Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11

Факс: +7 (499)124-99-96

E-mail: info@rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310639.

в части вносимых изменений

Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)

Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17

Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (ком. №№ 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. № 15) Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314019.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» октября 2024 г. № 2571

Регистрационный № 87581-22

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики электрической энергии однофазные SM409

Cчетчики электрической энергии однофазные SM409 (далее - счетчики) предназначены для измерений активной и реактивной электрической энергии прямого и обратного направлений в соответствии с требованиями ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.23-2012, измерений активной, реактивной и полной электрической мощности, измерений параметров сети: среднеквадратических значений напряжения и силы переменного тока (фазного тока и тока нейтрали), частоты переменного тока, а также измерений показателей качества электрической энергии: отрицательного и положительного отклонений напряжения в соответствии с классом «S» согласно ГОСТ 30804.4.30-2013, отклонения основной частоты напряжения электропитания от номинального значения по дифференцированным во времени тарифам в однофазных сетях переменного тока частотой 50 Гц.

Принцип действия счетчиков основан на измерении входных сигналов напряжения и силы переменного тока с помощью аналого-цифровых преобразователей и их перемножении с последующей обработкой с помощью цифрового сигнального процессора. В качестве измерительного элемента переменного тока используется шунт.

Конструктивно счетчики состоят из корпуса и двух крышек зажимов. В корпусе расположены печатные платы, жидкокристаллический индикатор, светодиодный индикатор LED, измерительные элементы, верхние и нижние зажимы. Верхняя и нижняя крышки зажимов при опломбировании предотвращают доступ к зажимным винтам силовых цепей.

В профиле нагрузки счетчики позволяют хранить данные об энергопотреблении и измеренных параметров сети, а также передавать измеренные или вычисленные параметры сети при использовании в составе автоматизированных систем контроля и учета электроэнергии (АСКУЭ) на диспетчерский пункт по контролю, учету и распределению электрической энергии.

Корпус счетчиков выполнен неразъемным. Основание и крышка счетчиков фиксируются расплавляемыми при изготовлении элементами. В корпусе имеется фиксатор для крепления на DIN-рейку.

Счетчики регистрируют события и сохраняют их в памяти с фиксацией даты и времени. Каждое событие классифицируются по принадлежности к группе и регистрируется в своем журнале событий.

Все параметры для ведения дифференцированных тарифов задаются программно.

Заводской номер наносится на лицевую панель корпуса счетчиков любым технологическим способом в виде цифрового кода.

Общий вид счетчиков с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1. Способ ограничения доступа к местам настройки (регулировки) -навесная пломба с нанесением знака поверки.

Место нанесения заводского номера

Пломба с нанесением знака поверки

Место нанесения знака утверждения типа

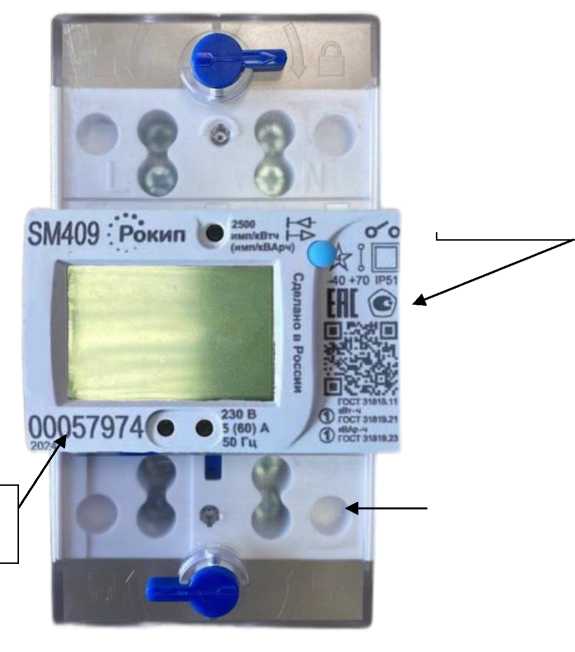

Рисунок 1 - Общий вид счетчиков с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера

Встроенное программное обеспечение (далее - ПО) счетчиков структурно разделено на метрологически значимую и метрологически незначимую части.

Метрологически незначимая часть содержит в себе прикладную и коммуникационную составляющую.

Возможны изменения только в прикладной и коммуникационной составляющих метрологически незначимой части ПО, при этом метрологически значимая часть остается неизменной. Предусмотрено разграничение прав доступа для перепрограммирования и настройки счетчиков в соответствии с уровнями доступа при помощи ввода паролей.

Конструкция счетчиков исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Метрологические характеристики счетчиков нормированы с учетом влияния ПО.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений -«средний» в соответствии с рекомендациями Р 50.2.077-2014.

Идентификационные данные метрологически значимой части ПО счетчиков приведены в таблице 1.

Таблица 1 -

данные ПО

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Технические

Таблица 4 - Показатели надежности

наносится на титульный лист паспорта и руководства по эксплуатации типографским способом и на лицевую панель счетчика любым технологическим способом.

Таблица 5 - Комплектность

приведены в разделе 5 «Функционирование счетчика» руководства по эксплуатации

РЭ 26.51.63-004-44180167-2022.

ГОСТ 30804.4.30-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии»;

Приказ Федерального агентства по техническому регулированию и метрологии от 23 июля 2021 г. № 1436 «Об утверждении Государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»;

Приказ Федерального агентства по техническому регулированию и метрологии от 17 марта 2022 г. № 668 «Об утверждении Государственной поверочной схемы для средств измерений силы переменного электрического тока от 1^10^-8 до 100 А в диапазоне частот от 1-10"¹ до 1^10⁶ Гц»;

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

Приказ Федерального агентства по техническому регулированию и метрологии от 3 сентября 2021 г. № 1942 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10"¹ до 2^10⁹ Гц»;

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;

ТУ 26.51.63-004-44180167-2022 «Счетчики электрической энергии однофазные SM409. Технические условия».

Общество с ограниченной ответственностью «РОКИП» (ООО «РОКИП») ИНН 7714460197

Юридический адрес: 141983, Московская обл., г.о. Дубна, г. ул. Программистов, д. 4, стр. 4, помещ. 121/3

Общество с ограниченной ответственностью «РОКИП» (ООО «РОКИП») ИНН 7714460197

Юридический адрес: 141983, Московская обл., г.о. Дубна, г. ул. Программистов, д. 4, стр. 4, помещ. 121/3

Адрес места осуществления деятельности: 141727, Московская г. Долгопрудный, ул. 25-го съезда, д. 2

Телефон: +7 (495) 228 70 38

E-mail: info@rokip.ru

Общество с ограниченной ответственностью конструкторское бюро «Зикслинк» (ООО КБ «Зикслинк»)

ИНН 4007017931

Адрес юридического лица: 249192, Калужская обл., р-н Жуковский, г. Жуков, ул. Юбилейная, д. 8А

Адрес места осуществления деятельности: 249192, Калужская обл., р-н Жуковский, г. Жуков, ул. Юбилейная, д. 8А

Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)

ИНН 9724050186

Место нахождения и адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314019.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» октября 2024 г. № 2571

Регистрационный № 43546-10

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Приборы для измерения и регулировки углов установки колес автомобилей ТехноВектор (модификации 4108, 4214N, 4216, 5212, 5212R, 5214N, 5214NR, 5216, 5216R, 5214N+PRRC, 5214NR+PRRC, 5216+PRRC, 5216R+PRRC, 7202, 7204, 7206, 7208, 7212, 7214, 7216, 7218)

Приборы для измерения и регулировки углов установки колес автомобилей ТехноВектор (модификации 4108, 4214N, 4216, 5212, 5212R, 5214N, 5214NR, 5216, 5216R, 5214N+PRRC, 5214NR+PRRC, 5216+PRRC, 5216R+PRRC, 7202, 7204, 7206, 7208, 7212, 7214, 7216, 7218) (далее приборы) предназначены для измерений и регулировки углов установки управляемых и неуправляемых колес автомобилей.

Для приборов модификации 4108, 4214N, 4216, 5212, 5212R, 5214N, 5214NR, 5216, 5216R, 5214N+PRRC, 5214NR+PRRC, 5216+PRRC, 5216R+PRRC:

Функционирование приборов основано на измерении угловых параметров, определяющих положение осей и колес автомобиля с помощью прецизионных датчиков, обладающих высокой стабильностью в широком диапазоне измеряемых параметров.

Приборы содержат систему прецизионных датчиков с микропроцессорной системой обработки данных, компьютерную стойку с электронным блоком на базе персонального компьютера типа IBM с монитором и принтером, бескабельное дистанционное управление, комплект вспомогательных устройств и приспособлений.

Датчики скомпонованы в двух или четырех измерительных блоках (далее ИБ) — двух передних и двух задних. ИБ оснащены датчиками на базе линейных ПЗС матриц (инфракрасная технология) для измерения углов в горизонтальной плоскости для модификации 5212, 5212R, 5214N, 5214NR, 5216, 5216R, 5214N+PRRC, 5214NR+PRRC, 5216+PRRC, 5216R+PRRC, магнито-резистивными датчиками поворота для модификации 4108, 4214N, 4216, электронными модулями для мониторинга угла поворота осей ИБ для модификаций 5214N+PRRC, 5214NR+PRRC, 5216+PRRC, 5216R+PRRC, а также датчиками - инклинометрами для измерения углов в вертикальной плоскости.

Для приборов модификации 7202, 7204, 7206, 7208, 7212, 7214, 7216, 7218:

Функционирование приборов основано на измерении угловых параметров, определяющих положение осей и колес автомобиля с помощью камер и плоских мишеней с градиентным рисунком.

Приборы содержат систему технического зрения, состоящую из камер, компьютерную стойку с электронным блоком на базе персонального компьютера типа IBM с монитором и принтером (опционально), бескабельное дистанционное управление, плоские мишени с градиентным рисунком, комплект вспомогательных устройств и приспособлений.

Приборы обеспечивают контроль положений осей всех четырех колес автомобиля.

Управление процессом измерений производится путем переключения программ с помощью клавиатур пульта ДУ или компьютерной стойки.

В память персонального компьютера прибора заложена база данных на большое количество моделей автомобилей. В процессе диагностического контроля обеспечивается непрерывный съем информации об угловом положении колес с графическим отображением режимов контроля и автоматической оценкой параметров на соответствие установленным в технической документации нормам. База данных содержит так же схемы регулировок соответствующих моделей автомобилей и схемы их загрузки при проведении контроля.

Приборы снабжены программой калибровки измерительных датчиков и калибровочным приспособлением, позволяющими оперативно сохранять и обновлять информацию об основных параметрах датчиков для модификации 4108, 4214N, 4216, 5212, 5212R, 5214N, 5214NR, 5216, 5216R, 5214N+PRRC, 5214NR+PRRC, 5216+PRRC, 5216R+PRRC, а также программой калибровки камер системы технического зрения, позволяющей объединить камеры в единую измерительную систему для модификации 7202, 7204, 7206, 7208, 7212, 7214, 7216, 7218.

Модификация прибора 4108 - оснащается 4 датчиками угла поворота и 4 датчиками инклинометрами для измерения вертикальных углов, расположенных в двух ИБ. ИБ оснащены электронными уровнями. ИБ модификации 4108 подключаются к компьютерной стойке посредством кабелей.

Модификация прибора 4214N - оснащается 6 датчиками угла поворота и 8 датчиками инклинометрами для измерения вертикальных углов, расположенных в четырех ИБ. Передние и задние ИБ оснащены электронными уровнями. ИБ модификации 4214N подключаются к компьютерной стойке посредством кабелей.

Модификация прибора 4216 - оснащается 8 датчиками угла поворота и 8 датчиками инклинометрами для измерения вертикальных углов, расположенных в четырех ИБ. Передние и задние ИБ оснащены электронными уровнями. ИБ модификации 4216 подключаются к компьютерной стойке посредством кабелей.

Модификации прибора 5212, 5212R - оснащаются 4 ПЗС датчиками и 4 датчиками инклинометрами для измерения вертикальных углов. Передние ИБ оснащены электронными уровнями, задние ИБ — пузырьковыми уровнями. ИБ модификации 5212 подключаются к компьютерной стойке посредством кабелей. ИБ модификации 5212R подключаются к компьютерной стойке посредством высокочастотного радиоканала.

Модификации прибора 5214N, 5214NR - оснащаются 6 ПЗС датчиками и 8 датчиками инклинометрами для измерения вертикальных углов. Передние и задние ИБ оснащены электронными уровнями. ИБ модификации 5214N подключаются к компьютерной стойке посредством кабелей. ИБ модификации 5214NR подключаются к компьютерной стойке посредством высокочастотного радиоканала.

Модификации прибора 5216, 5216R - оснащаются 8 ПЗС датчиками и 8 датчиками инклинометрами для измерения вертикальных углов. Передние и задние ИБ оснащены электронными уровнями. ИБ модификации 5216 подключаются к компьютерной стойке посредством кабелей. ИБ модификации 5216R подключаются к компьютерной стойке посредством высокочастотного радиоканала.

Модификации прибора 5214N+PRRC, 5214NR+PRRC - оснащаются 6 ПЗС датчиками, 8 датчиками инклинометрами для измерения вертикальных углов и 4 электронными модулями для мониторинга углов поворота осей ИБ. Передние и задние ИБ оснащены электронными уровнями. ИБ модификации 5214N подключаются к компьютерной стойке посредством кабелей.

ИБ модификации 5214NR подключаются к компьютерной стойке посредством высокочастотного радиоканала.

Модификации прибора 5216+PRRC, 5216R+PRRC - оснащаются 8 ПЗС датчиками, 8 датчиками инклинометрами для измерения вертикальных углов и 4 электронными модулями для мониторинга углов поворота осей ИБ. Передние и задние ИБ оснащены электронными уровнями. ИБ модификации 5216 подключаются к компьютерной стойке посредством кабелей. ИБ модификации 5216R подключаются к компьютерной стойке посредством высокочастотного радиоканала.

Модификации прибора 7202, 7212 - оснащаются 2 камерами. В модификации 7202 камеры стационарные (неподвижные). В модификации 7212 камеры подвижные -перемещение происходит по вертикали или поворотом на определенный угол относительно горизонтальной оси перпендикулярной к оси симметрии подъемника для обеспечения видимости по всему диапазону высот подъема автомобиля.

Модификации прибора 7204, 7214 - оснащаются 4 камерами. В модификации 7204 камеры стационарные (неподвижные). В модификации 7214 камеры подвижные -перемещение происходит по вертикали или поворотом на определенный угол относительно горизонтальной оси перпендикулярной к оси симметрии подъемника для обеспечения видимости по всему диапазону высот подъема автомобиля.

Модификации прибора 7206, 7216 - оснащаются 6 камерами. В модификации 7206 камеры стационарные (неподвижные). В модификации 7216 камеры подвижные -перемещение происходит по вертикали или поворотом на определенный угол относительно горизонтальной оси перпендикулярной к оси симметрии подъемника для обеспечения видимости по всему диапазону высот подъема автомобиля.

Модификации прибора 7208, 7218 - оснащаются 8 камерами. В модификации 7208 камеры стационарные (неподвижные). В модификации 7218 камеры подвижные -перемещение происходит по вертикали или поворотом на определенный угол относительно горизонтальной оси перпендикулярной к оси симметрии подъемника для обеспечения видимости по всему диапазону высот подъема автомобиля.

Компьютерные стойки выполняются в четырех вариантах исполнения T, V, S, Р и отличаются дизайном и габаритными размерами.

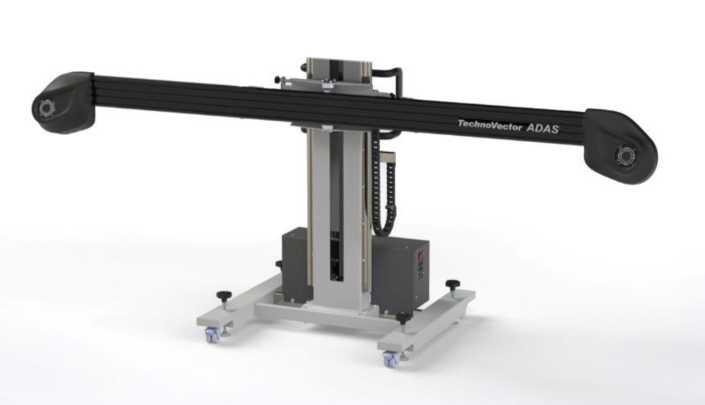

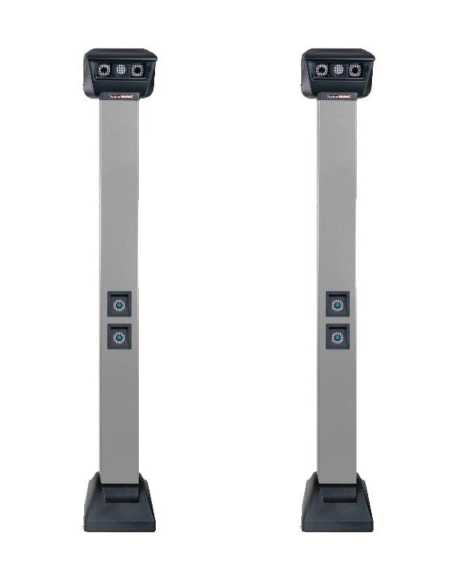

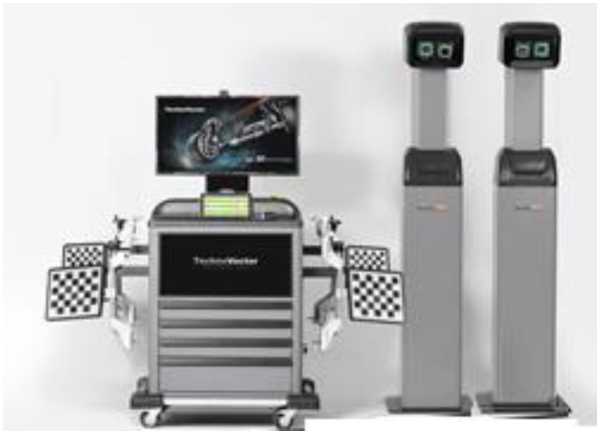

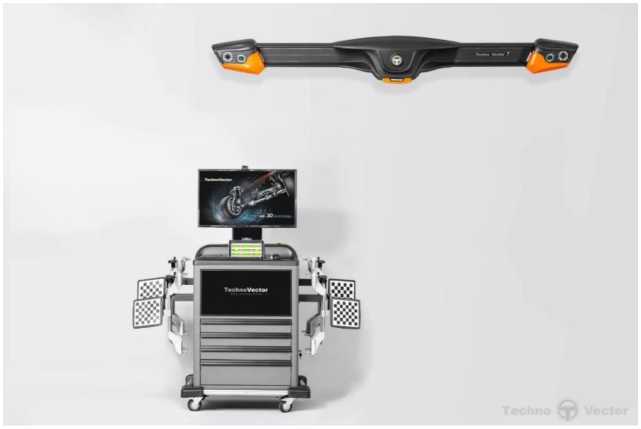

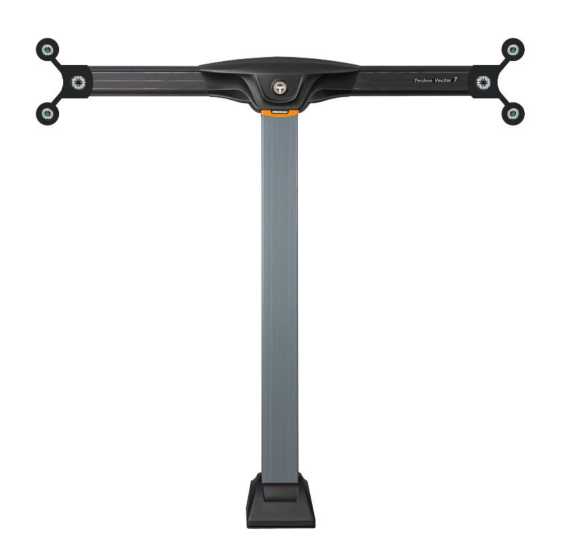

Общий вид приборов представлен на рисунках 1-20.

Нанесение знака поверки на приборы не предусмотрено. Заводской номер в виде цифрового обозначения наносится методом лазерной гравировки на маркировочную табличку, расположенную на электронном блоке или корпусе камер в зависимости от модификации. Места нанесения знака утверждения типа и заводского номера приведены на рисунке 21. Пломбирование приборов от несанкционированного доступа осуществляется путем нанесения стикеров-наклеек на корпус электронного блока и ИБ в местах, указанных на рисунке 22.

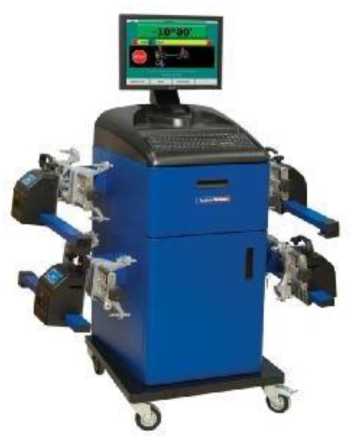

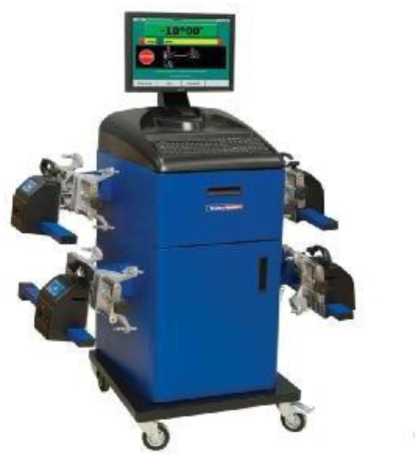

Рисунок 1 - модификация 4216

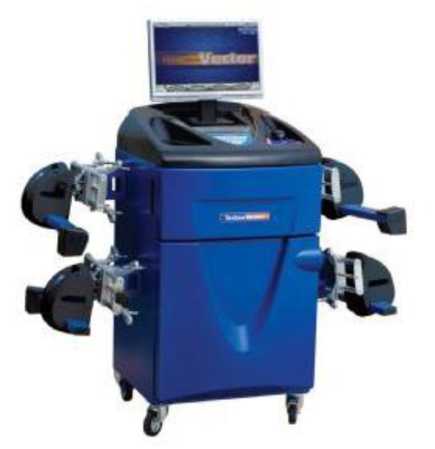

Рисунок 2 - модификация 4214N

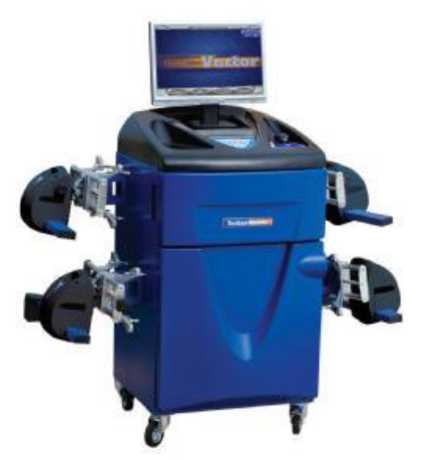

Рисунок 3 - модификация 4108

Рисунок 4 - модификации 5216, 5216R, 5216+PRRC, 5216R+PRRC

Рисунок 5 - модификации 5212, 5212R, 5214N, 5214NR, 5214N+PRRC, 5214NR+PRRC

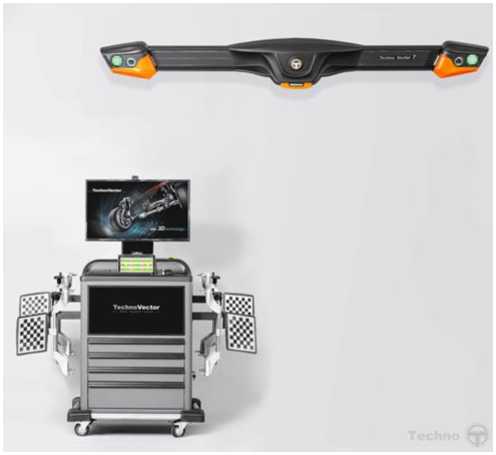

Рисунок 7 - модификация 7202К (Корпус камер тип К)

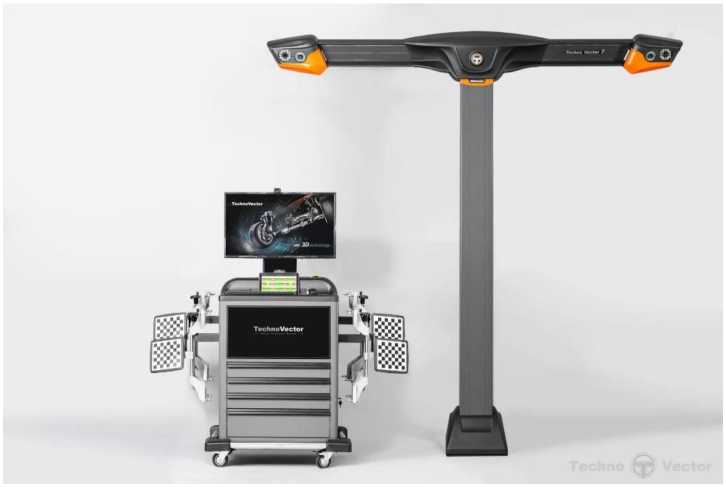

Рисунок 6 - модификация 7202 (Корпус камер тип Т)

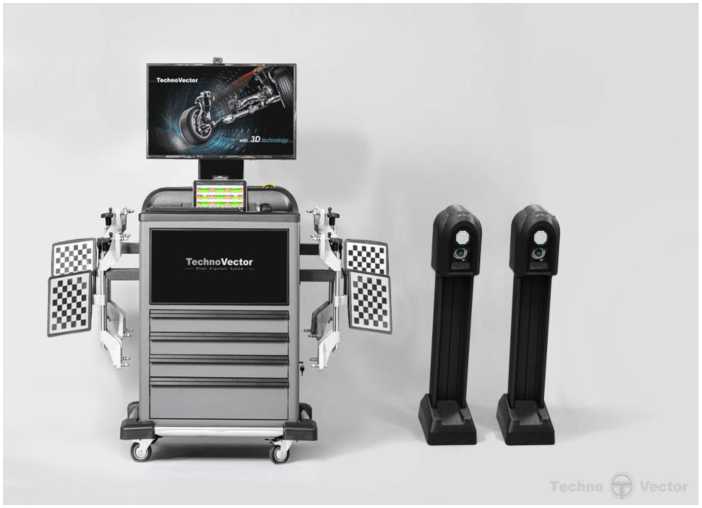

Рисунок 8 - модификация 7202 (Корпус камер тип М)

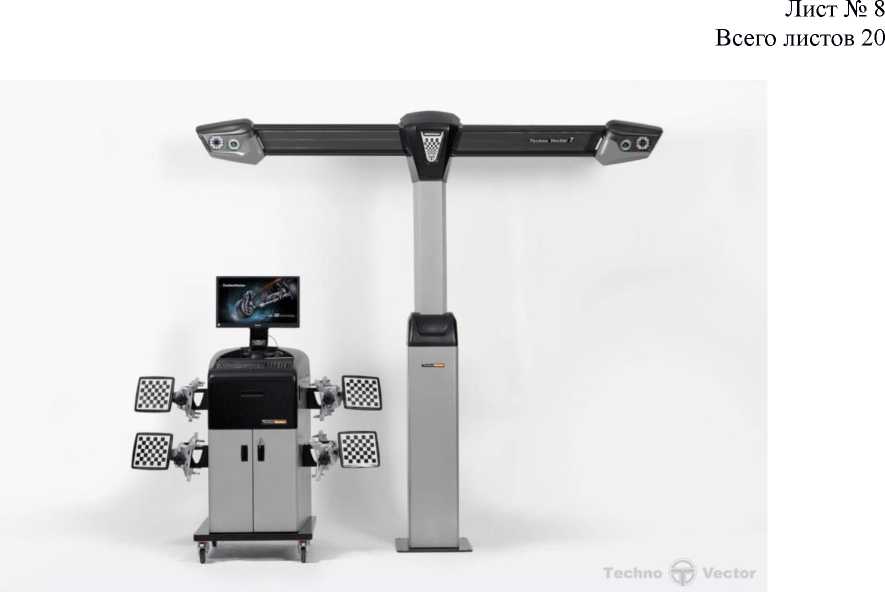

Рисунок 9 - модификация V 7204 T A (Корпус камер тип Т)

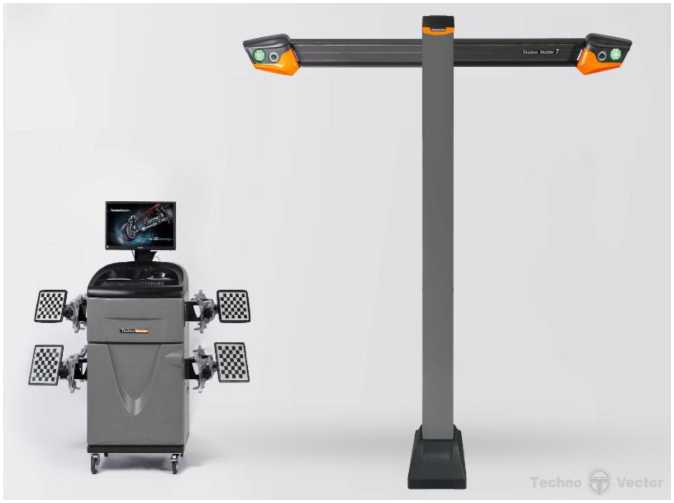

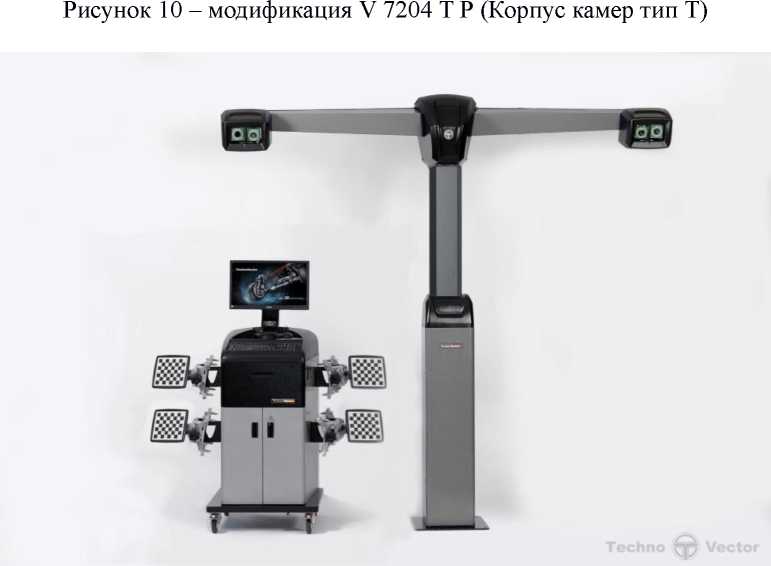

Рисунок 11 - модификация V 7204 T S (Корпус камер тип Т)

Рисунок 12 - модификация V 7204 H A (Корпус камер тип Н)

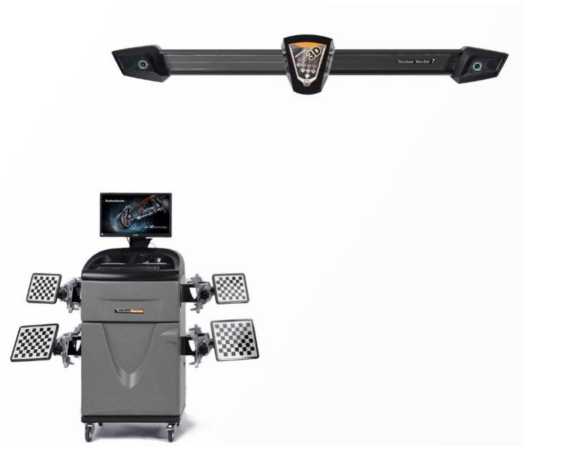

Рисунок 13 - модификация 7204 H Т (Корпус камер тип Н)

Рисунок 14 - модификация 7204 (Корпус камер тип К)

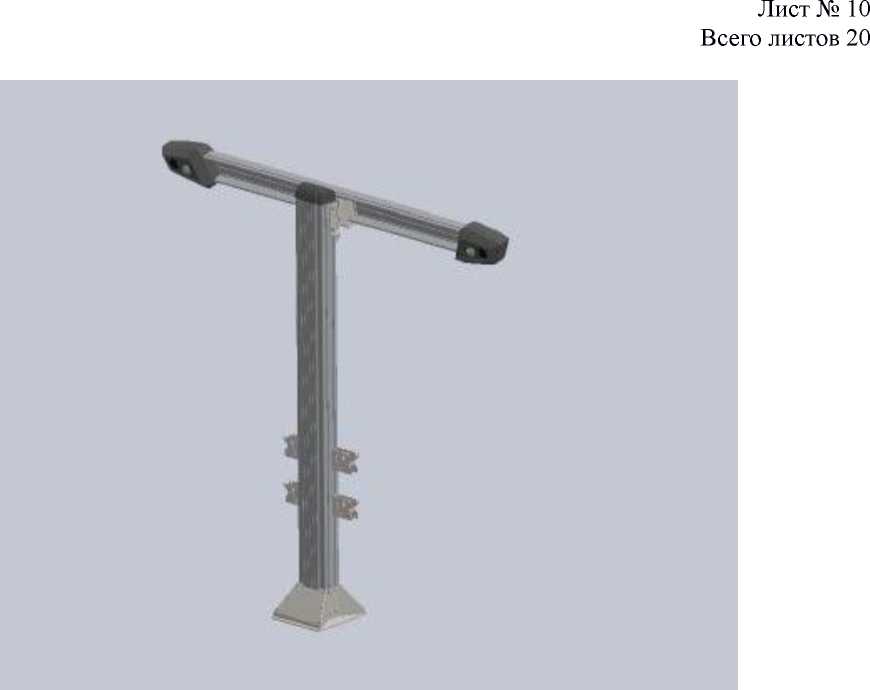

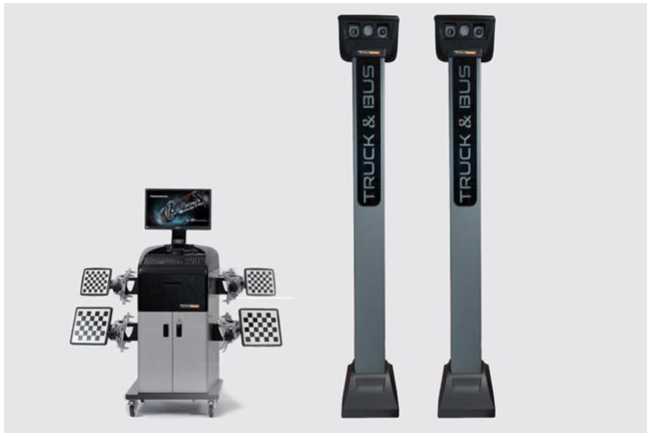

Рисунок 15 - модификации 7212, (Корпус камер тип Т, оборудованный механизмом наклона камер)

Рисунок 16 - модификации 7212, 7214 (Корпус камер тип Т, оборудованный механизмом подъема камер)

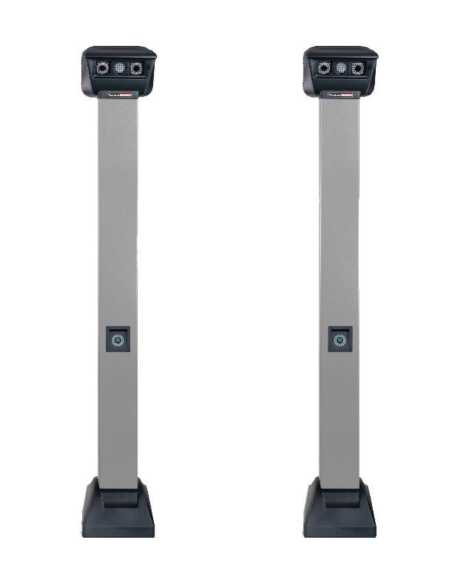

Рисунок 17 - модификации 7206, 7216 (Корпус камер тип H)

Рисунок 18 - модификации 7206, 7216 (Корпус камер тип T)

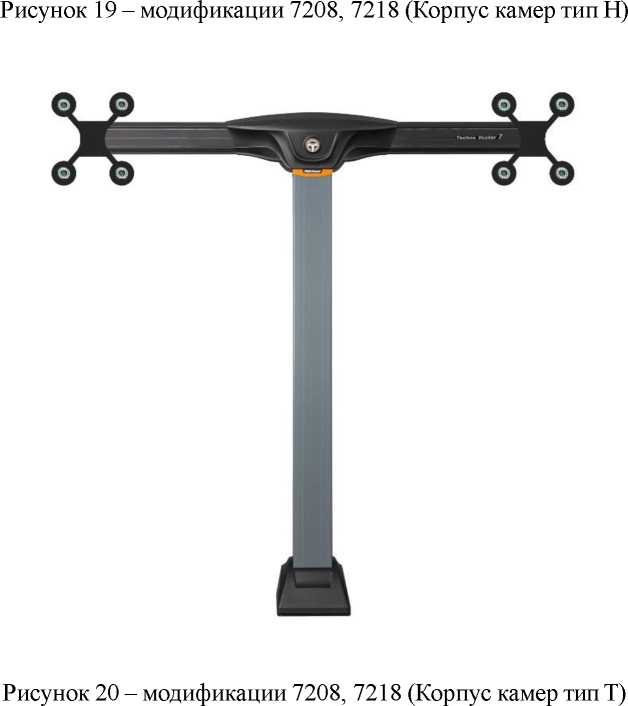

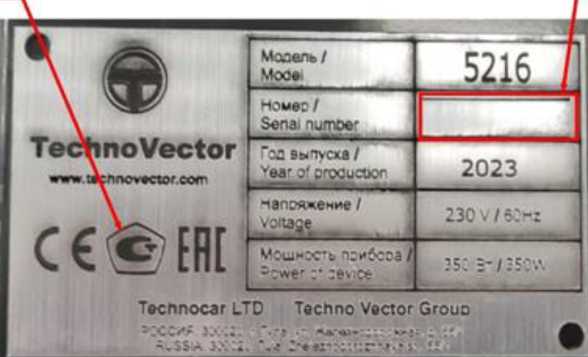

Рисунок 21 - Маркировочная табличка приборов с указанием мест нанесения заводского номера и знака утверждения типа

Места нанесения пломбы

Электронный блок

ИБ

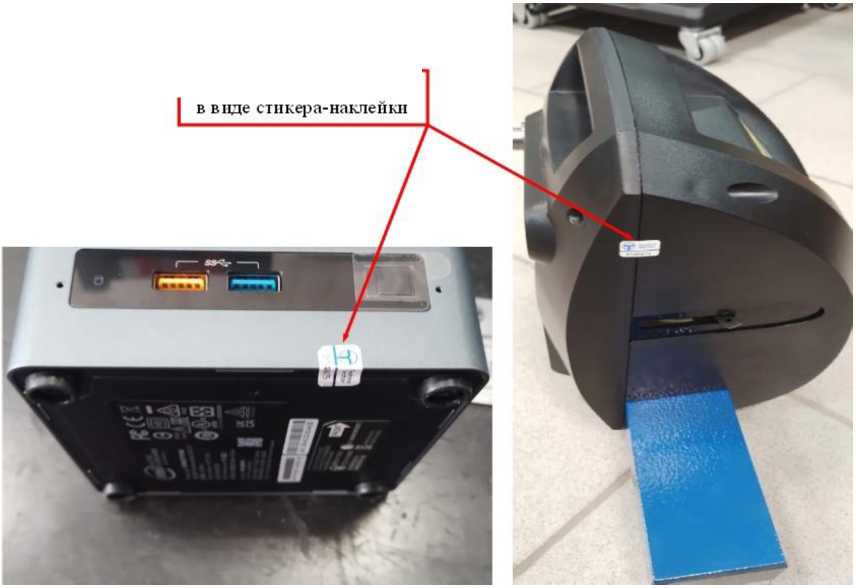

Рисунок 22 - Места нанесения пломбиро:

вки на электронный и измерительные блоки

В модификациях 4108, 4214N, 4216 приборы работают с программным обеспечением (далее ПО) WAS Vector, установленным на электронный блок, и программным обеспечением Module_TV4, встроенным в ИБ. ПО Module_TV4 обеспечивает съем данных с датчиков и передачу данных на электронный блок. Обмен данными между электронным блоком и ИБ осуществляется по проводам. ПО WAS Vector обеспечивает управление процессом работы, получение и обработку данных от ИБ, отображение, сохранение и печать полученных результатов измерений.

В модификациях 5212, 5212R, 5214N, 5214NR, 5216, 5216R, 5214N+PRRC, 5214NR+PRRC, 5216+PRRC, 5216R+PRRC приборы работают с программным обеспечением WAS Vector, установленным на электронный блок, и программным обеспечением Module_TV5, встроенным в ИБ. ПО Module_TV5 обеспечивает съем данных с датчиков и передачу данных на электронный блок. Обмен данными между электронным блоком и ИБ осуществляется по проводам или через радиоканал Bluetooth. ПО WAS Vector обеспечивает управление процессом работы, получение и обработку данных от ИБ, отображение, сохранение и печать полученных результатов измерений.

В модификациях 7202, 7204, 7206, 7208, 7212, 7214, 7216, 7218 приборы работают с программным обеспечением WAS Technovector, установленным на электронный блок, и программным обеспечением Module_TV7, встроенным в камеры. ПО Module_TV7 обеспечивает съемку и передачу данных на электронный блок. Обмен данными между электронным блоком и камерами осуществляется по проводам или через радиоканал Wi- Fi. ПО WAS Technovector обеспечивает управление процессом работы, получение и обработку данных от камер, отображение, сохранение и печать полученных результатов измерений.

Таблица 1 -

данные ПО

Влияние программного обеспечения учтено при нормировании метрологических характеристик.

ПО зарегистрировано как товарная марка Техно Вектор (Techno Vector) и защищено от несанкционированного доступа электронными ключами и паролями различных уровней доступа.

В соответствии с Р 50.2.077-2014 и на основании результатов проверок уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует «среднему» уровню.

Таблица 2 - Метрологические характеристики

Таблица 3 - Технические характеристики

Таблица 4 - Показатели надежности

Время необходимое для полной диагностики положения колес автомобиля — (7...10) мин.

Приборы сохраняют свои параметры после пребывания в обесточенном состоянии при температурах от минус 40 до плюс 40 °С.

Приборы в упакованном для транспортирования виде обладают прочностью к воздействию механических факторов, возникающих при транспортировании (пиковое ударное ускорение 30 g, длительность действия ударного ускорения 2-5 мс).

наносится на титульный лист руководства по эксплуатации методом печати и на маркировочную табличку, расположенную на электронном блоке или корпусе камер в зависимости от модификации, методом лазерной гравировки, как указано на рисунке 21.

Комплект поставки приборов в соответствии с таблицей 5.

Таблица 5 - Комплектность

в

Для модификаций 4108, 4214N, 4216 — в соответствии с таблицей 6.

Таблица 6 - Комплектность приборов модификаций 4108, 4214N, 4216

Для модификаций 5212, 5212R, 5214N, 5214NR, 5216, 5216R, 5214N+PRRC, 5214NR+PRRC, 5216+PRRC, 5216R+PRRC — в соответствии с таблицей 7.

Таблица 7 - Комплектность приборов модификаций 5212, 5212R, 5214N, 5214NR, 5216,

5216R, 5214N+PRRC, 5214NR+PRRC, 5216+PRRC, 5216R+PRRC

Для модификаций 7202, 7204, 7206, 7208, 7212, 7214, 7216, 7218— в соответствии с таблицей 8.

Таблица 8 - Комплектность приборов модификаций 7202, 7204, 7206, 7208, 7212, 7214, 7216, 7218

ТДТВ.421413.004-01РЭ - «Приборы для измерения и регулировки углов установки колес автомобилей ТехноВектор». Руководство по эксплуатации, 2024.

Нормативные документы, устанавливающие требования к средству измерений ГОСТ 25176-82 «Техническая диагностика. Средства диагностирования автомобилей, тракторов, строительных и дорожных машин. Классификация. Общие технические требования»;

Технические условия ТУ 4577-001-43551360-2023 (взамен ТУ 4577-001-435513602009).

Общество с ограниченной ответственностью «Технокар» (ООО «Технокар») ИНН 7107030201

Адрес места осуществления деятельности: 300020, г. Тула, ул. Железнодорожная, д. 55, к. 1

Телефон: +7(4872)751170, Факс: +7(4872)707605

Е-mail: info@technocar.ru

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Телефон: +7 (812) 251-76-01, факс: +7 (812) 713-01-14

E-mail: info@vniim.ru

Web-сайт: www.vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314555.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» октября 2024 г. № 2571

Регистрационный № 86722-22

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы фиксации нарушений ПДД «Призма-Н»

Комплексы фиксации нарушений ПДД «Призма-Н» (далее - комплексы) предназначены для измерений скорости движения транспортных средств (далее - ТС) в зоне контроля безрадарным методом (по видеокадрам) в автоматическом режиме, а также для измерений текущего времени, синхронизированного с национальной шкалой времени Российской Федерации UTC (SU), измерений текущих навигационных параметров и определения на их основе координат места расположения комплексов в плане.

Принцип действия комплексов при измерении скорости безрадарным методом (по видеокадрам) основан на косвенных измерениях скорости движения ТС, путем измерений расстояния, пройденного ТС в зоне контроля за измеренный интервал времени.

Принцип действия комплексов при измерении значений текущего времени и координат основан на приеме и обработке сигналов глобальных навигационных спутниковых систем ГЛОНАСС/GPS с помощью приемника, входящего в их состав, автоматической синхронизации шкалы времени комплексов с национальной шкалой координированного времени UTC (SU).

Комплексы конструктивно состоят из блока фиксации и обработки данных и ИК-прожектора.

Блок фиксации и обработки данных является основным элементом комплексов, к которому подключается выносной ИК-прожектор, и состоит из видео-модуля, включающего в себя видеокамеру, вычислительный модуль, управляющий контроллер обеспечения взаимодействия аппаратных компонентов, модуль ГЛОНАСС/GPS, 3G/LTE модем, размещенных в термокожухе.

Корпусы блока фиксации и обработки данных и ИК-прожектора могут окрашиваться в белый, серый, коричневый цвета и их оттенки.

Комплексы имеют только стационарный вариант размещения. Способы установки комплексов указаны в руководстве по эксплуатации.

Комплексы защищены от несанкционированного вскрытия специальными пломбами, разрушающимися при попытке удаления и запорными устройствами. На корпусе блоков фиксации и обработки данных установлен шильд, содержащий заводской номер блоков фиксации и обработки данных, наименование и заводской номер комплексов, децимальный номер технических условий, дату изготовления, наименование, страну и адрес изготовителя, параметры электропитания и знак утверждения типа средства измерений. Заводской номер комплексов наносится на шильд, расположенный на корпусе блоков фиксации и обработки данных, методом лазерного гравирования в цифровом формате. Нанесение знака поверки на корпус комплексов не предусмотрено.

Комплексы работают в автоматическом режиме без участия оператора. Функционально комплексы могут применяться как детектор ТС для сбора и анализа статистических данных транспортного потока из двигающихся ТС различных классов с внесением распознанных государственных регистрационных знаков ТС, координат местоположения комплексов и времени фиксации ТС, подсчетом количества ТС, а также для фиксации нарушений правил дорожного движения (далее - ПДД) согласно КоАП РФ и в сфере благоустройства, указанных в технических условиях на комплексы, в том числе, но не ограничиваясь:

• - превышение установленной скорости движения ТС;

• - остановка на железнодорожном переезде;

• - выезд на железнодорожный переезд при закрытом или закрывающемся шлагбауме либо при запрещающем сигнале светофора;

• - выезд на встречную полосу дороги на железнодорожном переезде;

  знаками

  или

  разметкой

• - несоблюдение требований, предписанных дорожными проезжей части дороги;

  знаками

  или

  разметкой

• - несоблюдение требований, предписанных дорожными проезжей части дороги, запрещающими остановку ТС;

  знаками,

  запрещающими

• - несоблюдение требований, предписанных дорожными движение грузовых ТС;

• - движение ТС по полосе для маршрутных ТС в нарушение ПДД;

• - остановка ТС на полосе для маршрутных ТС в нарушение ПДД;

• - нарушение правил остановки ТС;

• - остановка на местах, отведенных для ТС инвалидов;

• - нарушение правил остановки ТС на тротуаре;

• - остановка ТС на трамвайных путях либо остановка ТС далее первого ряда от края проезжей части;

• - остановка на автомагистралях, эстакадах, мостах, путепроводах, в тоннелях;

• - нарушение правил остановки ТС на проезжей части, повлекшее создание препятствий для движения других ТС;

• - нарушение требований об обязательном страховании гражданской ответственности владельцев ТС;

• - нарушение правил, предписаний или требований, введенных в период режима повышенной готовности, чрезвычайной ситуации, карантина или при возникновении угрозы распространения заболевания, представляющего опасность для окружающих, совершенных с использованием ТС;

• - нарушение правил маневрирования, в том числе фиксация агрессивного вождения;

• - выезд в нарушение ПДД на полосу, предназначенную для встречного движения или на трамвайные пути встречного направления;

• - проезд под запрещающий знак;

• - движение во встречном направлении по дороге с односторонним движением;

• - движение задним ходом по автомагистрали;

• - движение по велосипедным или пешеходным дорожкам либо тротуарам;

• - движение по обочинам;

• - движение по разметке или разделительной полосе (в том числе мототехники);

• - нарушение установки государственного регистрационного знака ТС;

• - нарушение правил применения мотошлемов;

• - нарушение правил пользования внешними световыми приборами;

• - нарушение требований об обязательном наличии оформленной в установленном порядке диагностической карты, подтверждающей допуск ТС к участию в дорожном движении;

• - разворот или въезд ТС в технологические разрывы разделительной полосы

  на автомагистрали;

  • - проезд на запрещающий сигнал светофора;

  • - невыполнение требования об остановке дорожными знаками или разметкой проезжей части светофора;

  • - выезд на перекресток или пересечение

перед стоп-линией, обозначенной дороги, при запрещающем сигнале

проезжей части дороги в случае образовавшегося затора, который вынудил водителя остановиться, создав препятствие для движения ТС в поперечном направлении;

• - невыполнение требования ПДД перед поворотом направо, налево или разворотом заблаговременно занять соответствующее крайнее положение на проезжей части, предназначенной для движения в данном направлении;

• - разворот или движение задним ходом в местах, где такие маневры запрещены;

• - поворот налево или разворот в нарушение требований, предписанных дорожными знаками или разметкой проезжей части дороги;

• - невыполнение требования ПДД уступить дорогу пешеходам, велосипедистам или иным участникам дорожного движения (за исключением водителей ТС), пользующимся преимуществом в движении;

• - несоблюдение требований, предписанных дорожными знаками, запрещающими движение без остановки под знак «Движение без остановки запрещено»;

• - нарушение правил применения ремней безопасности;

• - нарушение правил пользования телефоном водителем ТС во время движения ТС;

• -  невыполнение требования ПДД уступить дорогу ТС, пользующемуся преимущественным правом проезда перекрестка;

• - прочие нарушения ПДД в случае добавления новых функций распознавания событий на базе нейронных сетей.

Алгоритм выявления и фиксации нарушений основан на перечисленных выше принципах действия и реализован за счет автоматического совмещения результатов измерений, распознанного государственного регистрационного знака ТС, фотовидеоматериалов, а также, при необходимости, размеченных зон фиксации

а) ИК-прожектор

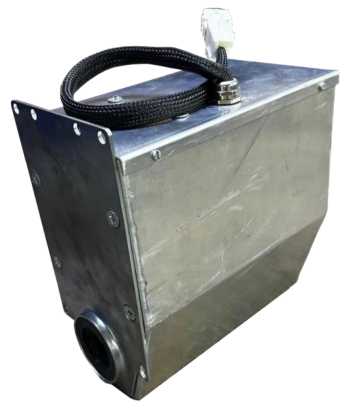

б) Блок фиксации и обработки данных

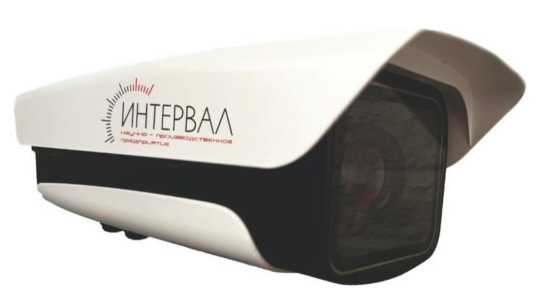

Рисунок 1 - Общий вид составных частей комплексов

Место нанесения заводского номера блока фиксации и обработки данных

Место пломбирования комплекса

Место нанесения знака утверждения типа

Место нанесения заводского номера комплекса

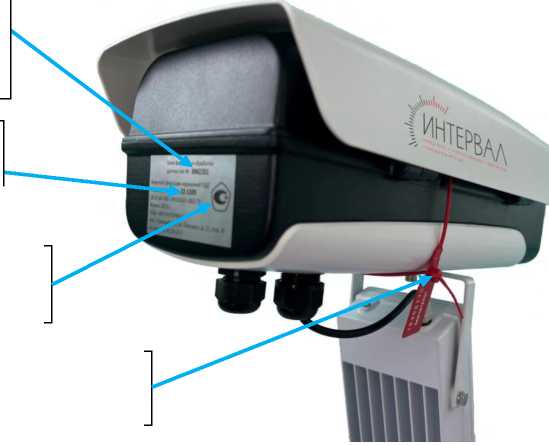

Рисунок 2 - Место пломбирования от несанкционированного доступа, место нанесения знака утверждения типа и заводских номеров комплексов и блоков фиксации и обработки данных

Блок фиксации и обработки данных зав.№ Комплекс фиксации нарушений ПДД

«Призма-Н» зав.№

• 26.51.66-001-59585622-2022 ТУ

Месяц, год выпуска

ООО «НПП «ИНТЕРВАЛ»

РФ, г. Новосибирск, ул. Галущака, д. 11, пом. XI эл. питание DC 10-16 V

Рисунок 3 - Общий вид шильда

Функционирование комплексов осуществляется под управлением специализированного программного обеспечения «ПРИЗМА-Н» (ПО). Метрологически значимая часть ПО Prizma-M обеспечивает определение координат места расположения комплексов в плане, измерения значений текущего времени, привязку текущего времени фото- и видеокадрам и вычисление скорости движения транспортных средств в зоне контроля. Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.

Уровень защиты метрологически значимых модулей ПО «Высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные (признаки) метрологически значимой части ПО комплексов приведены в таблице 1.

Таблица 1 -

значимой части ПО

данные

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические

наносится на корпус блока фиксации и обработки данных, а также типографским способом на титульные листы руководства по эксплуатации 26.51.66-001-59585622-2022 РЭ и паспорта

• 26.51.66-001-59585622-2022 ПС.

Таблица 4 - Комплектность комплексов

приведены в пункте 1.1.3 документа 26.51.66-001-59585622-2022 РЭ «Комплексы фиксации нарушений ПДД «Призма-Н». Руководство по монтажу, настройке и техническому обслуживанию (Руководство по эксплуатации)».

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;

• 26.51.66-001-59585622-2022 ТУ Комплексы фиксации нарушений ПДД «Призма-Н». Технические условия.

Общество с ограниченной ответственностью «НАУЧНО-ПРОИЗВОДСТВЕННОЕ

ПРЕДПРИЯТИЕ «ИНТЕРВАЛ» (ООО «НПП «ИНТЕРВАЛ»)

ИНН 5402069932

Юридический адрес: 630049, Новосибирская обл., г.о. город Новосибирск,

г. Новосибирск, ул. Галущака, д. 11, помещ. XI

Телефон/факс: +7 (383) 375-25-57

Web-сайт: www.interval.su

E-mail: info@interval.su

Общество с ограниченной ответственностью «НАУЧНО-ПРОИЗВОДСТВЕННОЕ

ПРЕДПРИЯТИЕ «ИНТЕРВАЛ» (ООО «НПП «ИНТЕРВАЛ»)

ИНН 5402069932

Юридический адрес: 630049, Новосибирская обл., г.о. город Новосибирск,

г. Новосибирск, ул. Галущака, д. 11, помещ. XI

Адрес места осуществления деятельности: 630049, Новосибирская обл., г.о. город

Новосибирск, г. Новосибирск, ул. Галущака, д. 11, помещ. XI

Телефон/факс: +7 (383) 375-25-57

E-mail: info@interval.su

Web-сайт: www.interval.su

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Адрес: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»

Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево Телефон/факс: +7 (495) 526-63-00

E-mail: office@vniiftri.ru

Web-сайт: www.vniiftri.ru

Уникальный номер записи в реестре аккредитованных лиц № 30002-13.
