№2570 от 29.10.2024
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 617171
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (3)
Приказы по основной деятельности по агентству Вн. Приказ № 2570 от 29.10.2024
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
(Росстандарт)
29 октября 2024 г.
2570
Москва
О внесении изменений в сведения об утвержденных типах средств измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
1. Внести изменения в сведения об утвержденных типах средств влияющих настоящему
измерений в части конструктивных изменений, на их метрологические характеристики, согласно приложению к приказу.
2. Утвердить измененные описания
прилагаемые к настоящему приказу.
3. Распространить действие методик установленных согласно приложению
на средства измерений, находящиеся в эксплуатации.
4. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
5. Контроль за исполнением настоящего приказа оставляю за собой.
типов средств
поверки средств к настоящему
измерений,
измерений,
приказу,
Заместитель руководителя
< > Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.
Е.Р. Лазаренко
Сертификат: 525EEF525B83502D7A69D9FC03064C2A
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 06.03.2024 до 30.05.2025
\______________
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию и метрологии от «___» окгаб^я__2О24 г. № _^5_7_
Сведения
об утвержденных типах средств измерений, подлежащие изменению
в части конструктивных изменений, влияющих на метрологические характеристики средства измерений
|
№ п/ п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методики поверки сохраняется |
Устанавливаемая методика поверки |
Добавляемый изготовитель |
Дата утверждения акта испытаний |
Заявитель |
Юридическо е лицо, проводивше е испытания |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
|
1. |

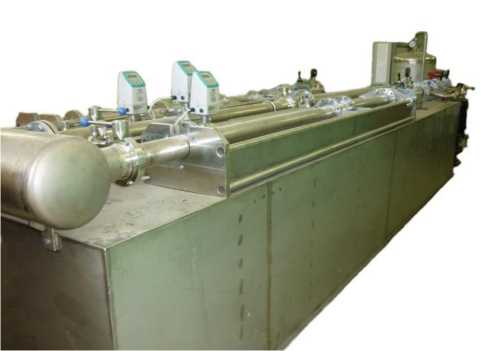

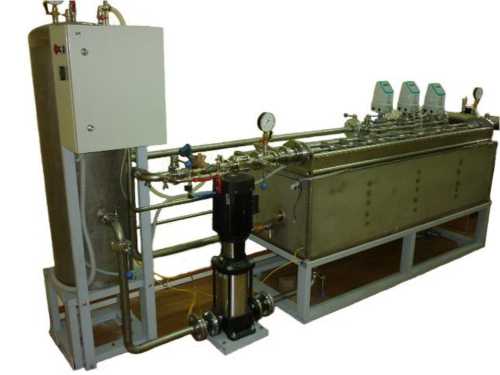

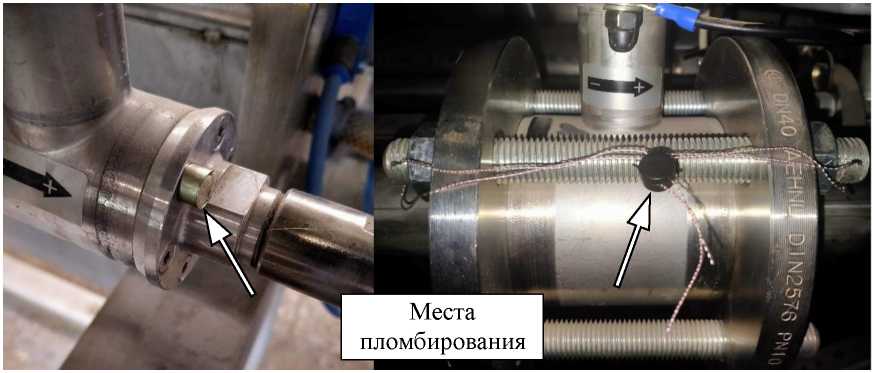

Установки поверочные расходомерные |
КАРАТ- ПРУC |
модиф. ПРУС-24О зав. № 01, модиф. ПРУС-15 зав. №04 |
57723-14 |
МП 0139-12014 |
МП 1672-12024 |
23.08. 2024 |
Общество с ограниченной ответственност ью «Научнопроизводствен ное предприятие «Уралтехнолог ия» (ООО НПП «Уралтехнолог ия»), г. Екатеринбург |
ВНИИР-филиал ФГУП «ВНИИМ им. Д.И.Менде леева», г. Казань | |||
|
2. |
Измерители крутящего момента силы |
мод. Orbis 6 N.m сер. № 23-О155- О1, мод. Tornado 6 N.m сер. № 21-0235-02 |
87162-22 |
Mecmesin Ltd, Великобритания |
МП 464/032022 |
МП 464/03 2022 (с изменением № 1) |
13.05. 2024 |
Общество с ограниченной ответственнос тью «Лабораторны е приборы» (ООО |
ООО «ПРОММА Ш ТЕСТ», г. Москва |
3.

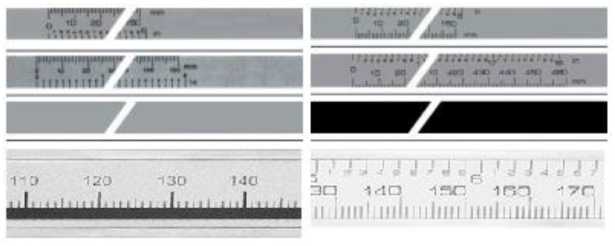

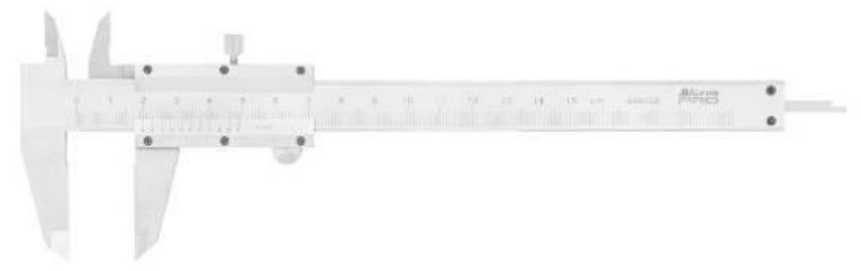

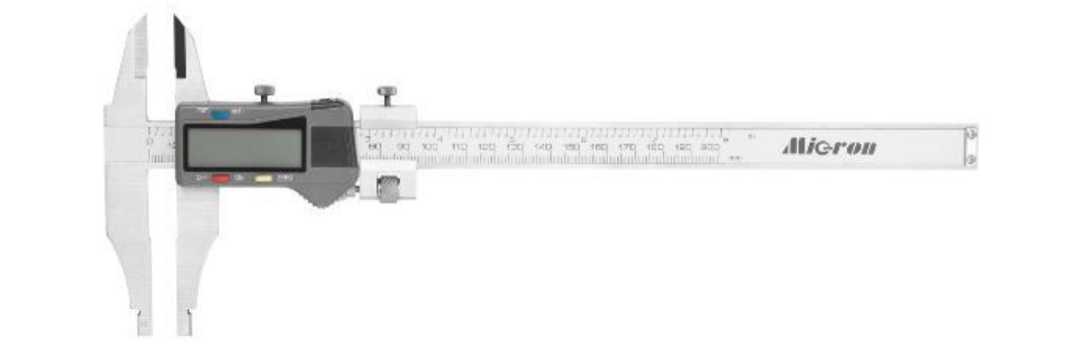

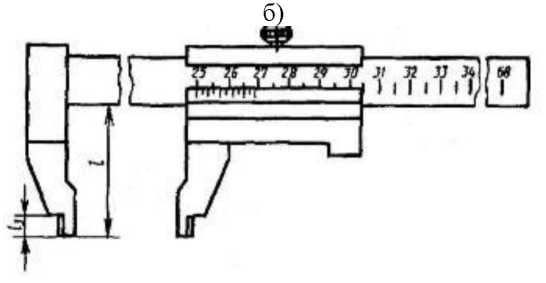

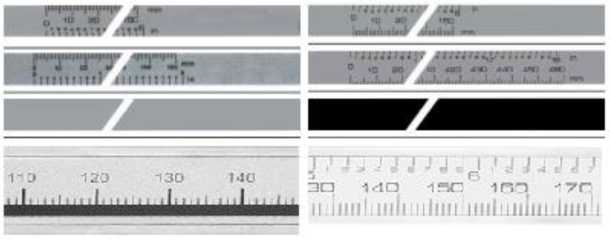

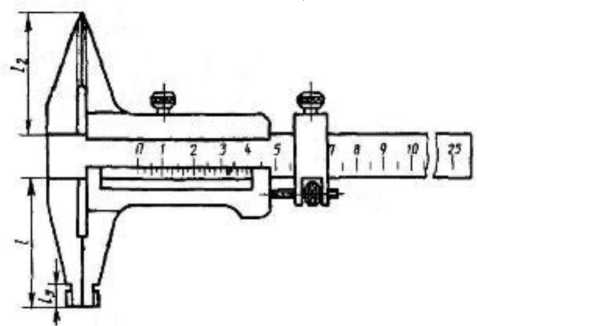

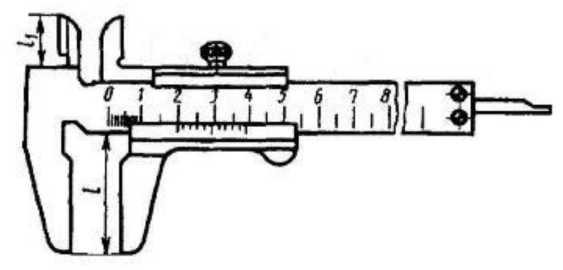

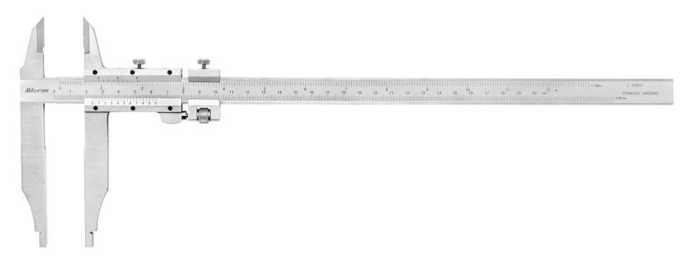

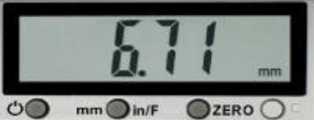

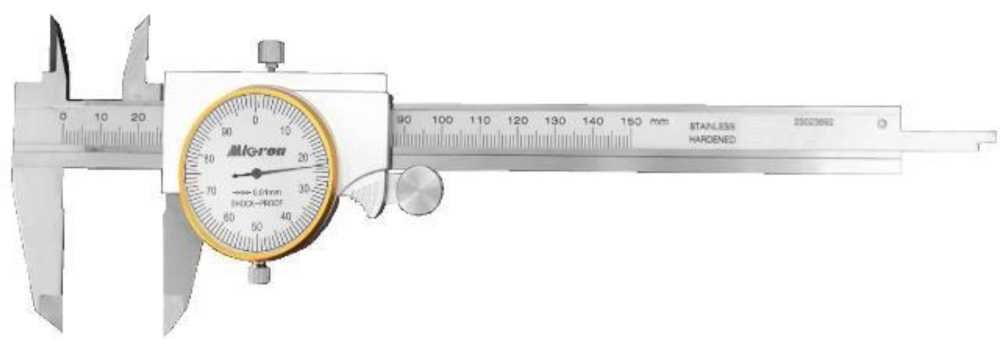

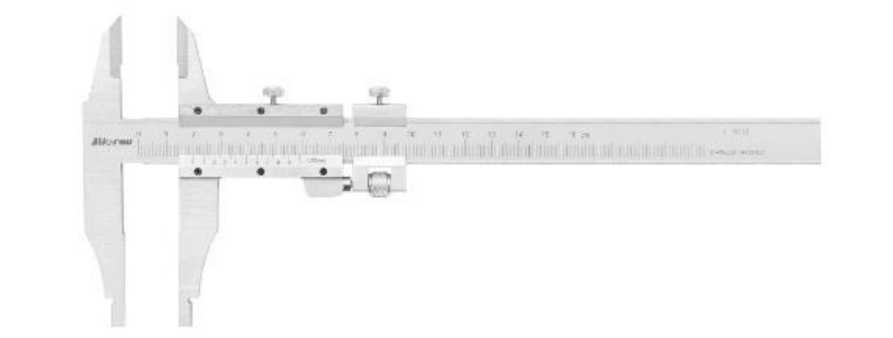

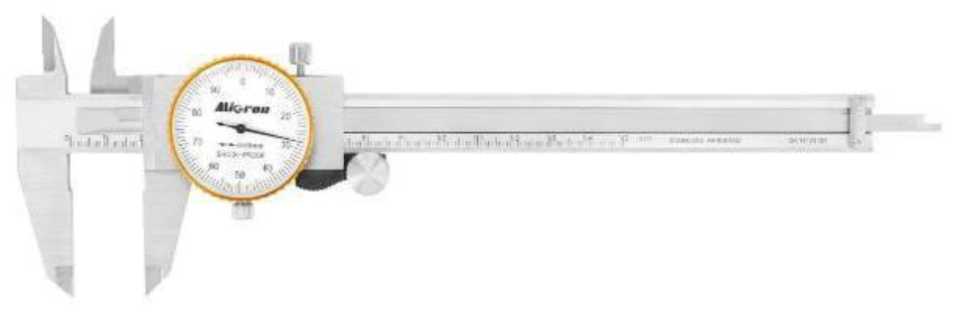

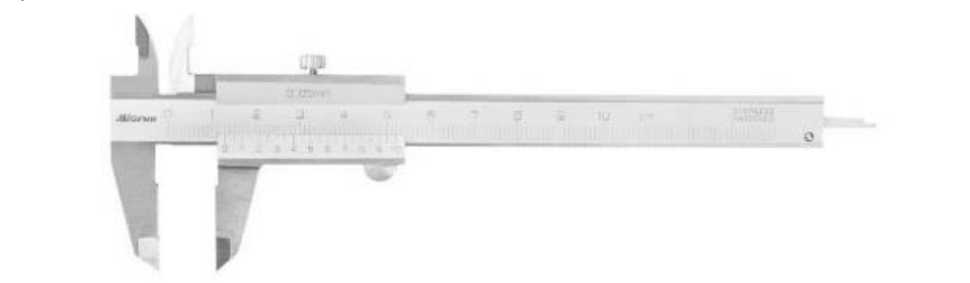

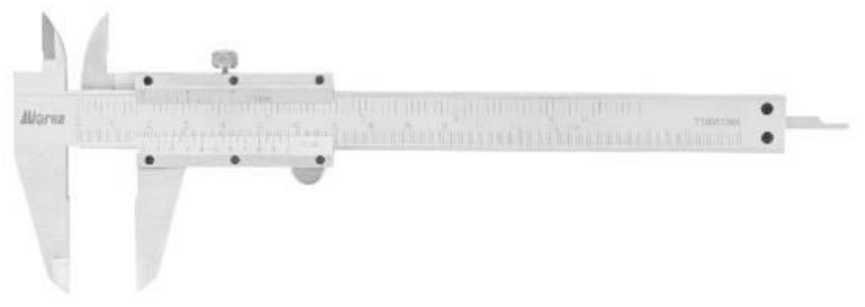

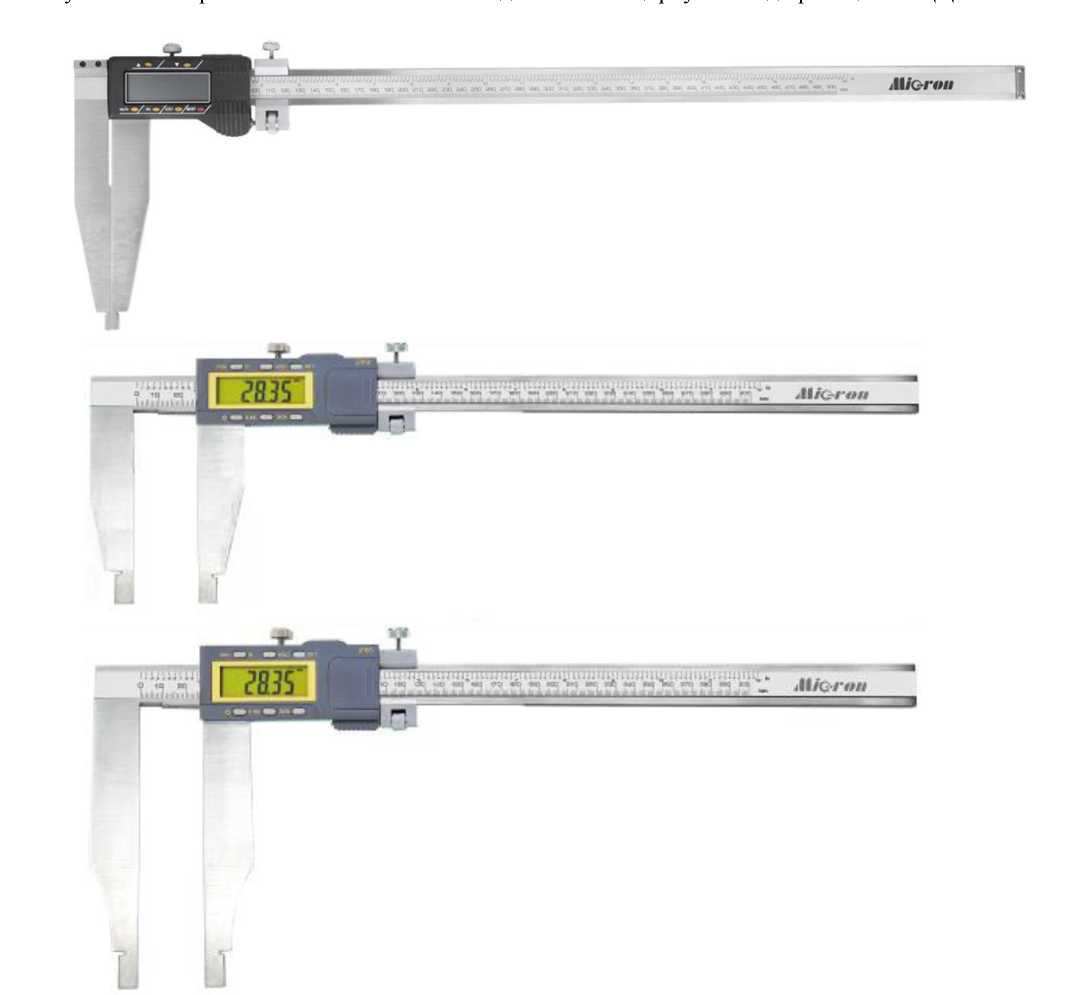

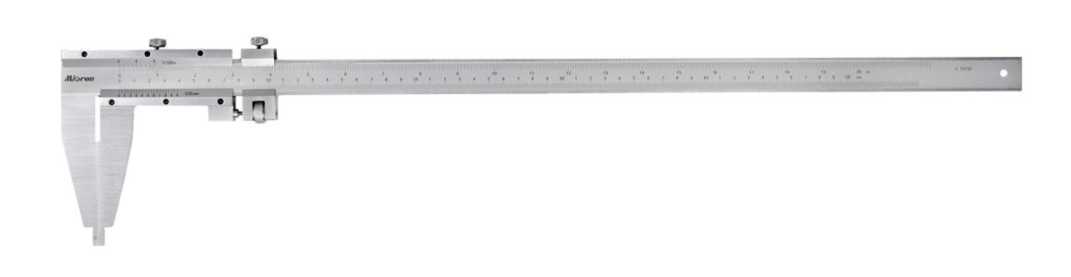

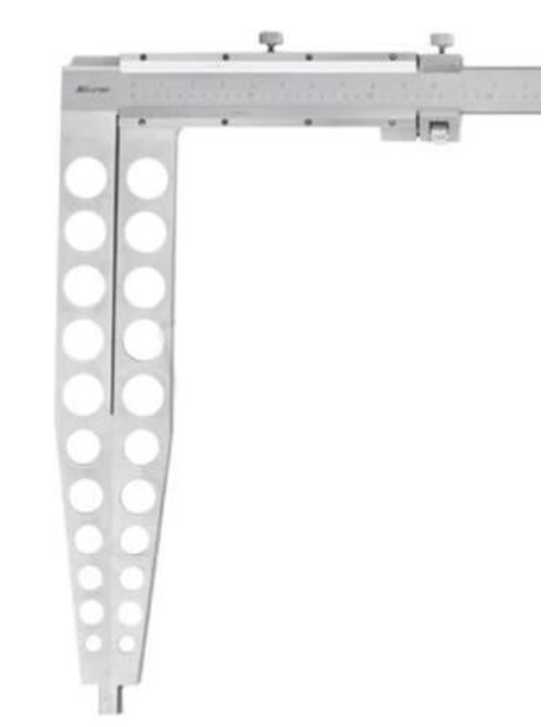

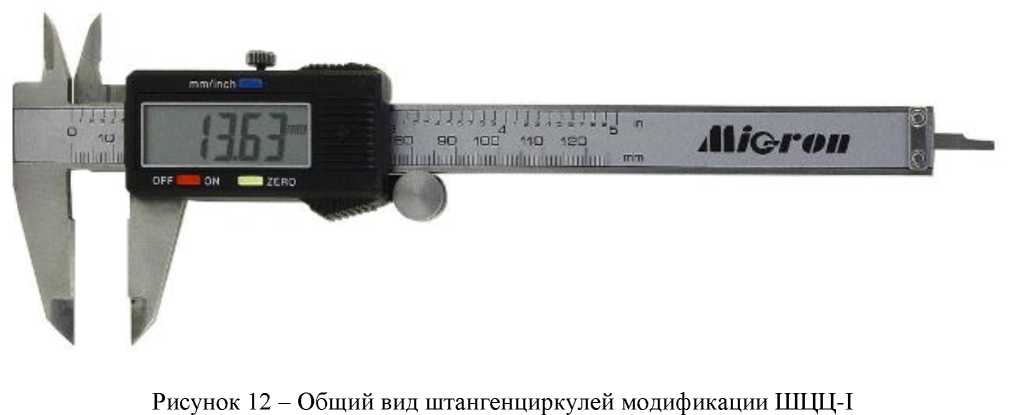

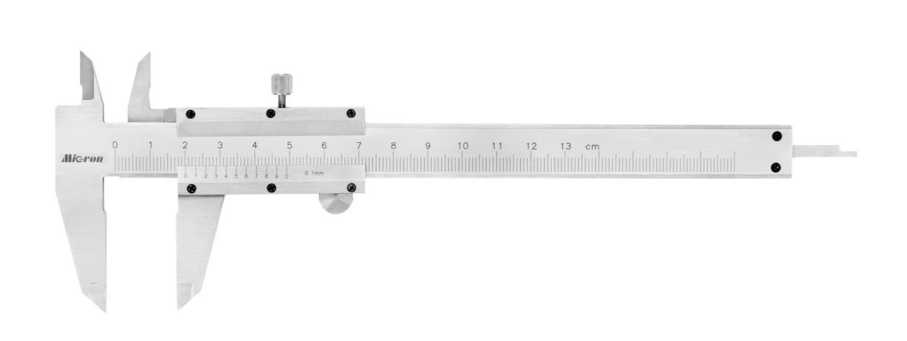

Штангенциркули
Micron
мод. ШЦ-II-160 0,02 зав. № C10087, мод. ШЦ-III-1600 0,05 зав. № C00038, мод. ШЦ-III-1600 0,1 зав. № C00916, мод. ШЦ-III-2000 0,05 зав. № C00729, мод. ШЦ-III-160 0,05 зав. № C01787, мод. ШЦ-III-300 0,05 зав. № C01658, мод. ШЦЦ-III-300 0,01 зав. № C31629
91149-24
SHANGHAI
UNI-STAR TOOLS COMPANY, Китай
МП-626/06-2023
МП-626/06-2023 (с изменением № 1)
28.06.
2024
«Лабораторны е приборы»), г. Санкт-Петербург Общество с ограниченной ответственнос тью «Микрон» (ООО «Микрон»), г. Москва
ООО «ПРОММА Ш ТЕСТ», г. Москва
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» октября 2024 г. № 2570
Регистрационный № 87162-22
Лист № 1
Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Измерители крутящего момента силы
Измерители крутящего момента силы (далее - измерители) предназначены для измерений крутящего момента силы.
Принцип действия измерителей основан на измерении крутящего момента силы, в том числе возникающего при откручивании и закручивании укупорочных средств упаковки, с помощью датчика крутящего момента силы (далее - датчик), входящего в состав измерителя.
Принцип действия датчика заключается в преобразовании деформации упругого тела, с наклеенными на нем тензорезисторами, в пропорциональный, приложенному крутящего момента силы, сигнал разбаланса тензометрического моста, который в измерительной схеме преобразуется в цифровой сигнал и отображается на устройствах индикации.
Измерители выпускаются в следующих модификациях: Orbis, Tornado, VTG Tornado, Vortex, Helixa.
Конструктивно измерители Orbis, Tornado, VTG Tornado выполнены в пластмассовом корпусе, на верхней плоскости которого расположены универсальная платформа для установки образцов и верхняя панель узла электроники с дисплеем и кнопками управления. Крутящий момент силы прикладывается вручную. Справа расположены разъемы для подключения адаптера питания и интерфейса RS232. Корпус имеет ручку для переноски. VTG Tornado имеет сенсорное управление и отображение графика приложенного крутящего момента силы в реальном времени.
Измерители Vortex состоят из устойчивого металлического основания с расположенным в нем шаговым электродвигателем и редуктором. На основании расположена металлическая стойка с перемещаемой по высоте консолью, на которой установлен датчик крутящего момента силы, конструктивно датчик ограничен от вращения. Через укупорочное средство и нижнюю часть тары, датчик соединен с посадочной платформой, при вращении которой возникает крутящий момент силы, измеряемый датчиком.
Измерители Helixa состоят из устойчивого металлического основания с расположенным в нем шаговым электродвигателем и редуктором. На основании расположена вертикальная подвижная траверса, на кронштейне которой закреплен датчик крутящего момента силы, конструктивно датчик ограничен от вращения. Через укупорочное средство, фиксирующих приспособлений с приводным шпинделем, при вращении измеряемый датчиком.
Измерители способны измерять
и нижнюю часть тары, которого возникает крутящий
датчик соединен момент силы,
действующий
крутящий момент силы, как по направлению движения часовой стрелки, так и против.
Управление и получение информации измерителей Vortex, Helixa в процессе
измерений осуществляется (в зависимости от исполнения) с помощью встроенной панели, сенсорного экрана или подключенного через встроенный порт USB или порт RS232 персонального компьютера с установленным программным обеспечением.
Измерители Orbis, Tornado, VTG Tornado выпускаются в девяти исполнениях: Orbis 6 N.m; Tornado 1.5 N.m; Tornado 3 N.m; Tornado 6 N.m; Tornado 10 N.m; VTG Tornado 1.5 N.m; VTG Tornado 3 N.m; VTG Tornado 6 N.m; VTG Tornado 10 N.m, которые различаются цветом корпуса, диапазоном измерения крутящего момента силы и типом управления (кнопочное, сенсорное).
Измерители Vortex выпускаются в трех исполнениях: Vortex-dv; Vortex-i; Vortex-xt, которые различаются диапазоном измерений крутящего момента силы и вариантами систем управления:
- dv - управление с помощью встроенной панели, наличие цифрового дисплея AFTI;
- i - управление с помощью персонального компьютера с установленным программным обеспечением;
- xt - управление с помощью сенсорной панели.
Измерители Vortex-i, Vortex-xt комплектуются датчиком крутящего момента силы ITC, измерители Vortex-dv комплектуются датчиком крутящего момента силы, не имеющим маркировки.
Измерители Helixa выпускаются в двух: Helixa-i: Helixa-xt, которые различаются диапазоном измерений крутящего момента силы и вариантами систем управления:
- i - управление с помощью персонального компьютера с установленным программным обеспечением;
- xt - управление с помощью сенсорной панели.
Измерители Helixa комплектуются датчиком крутящего момента силы HTC.
Измерители дополнительно могут комплектоваться фиксирующими
приспособлениями, включая посадочные пластины, удлиненные захватывающие штифты, оправки и зажимные патроны.
Общий вид измерителей представлен на рисунках 1 - 8.
Серийный номер измерителей Orbis, Tornado, VTG Tornado состоит из арабских цифр и указывается на боковой панели корпуса в виде наклейки методом печати, место нанесения серийного номера представлено на рисунке 1. Серийный номер измерителей Vortex и Helixa состоит из арабских цифр и указывается на корпусе датчика крутящего момента силы также в виде наклейки методом печати, место нанесения серийного номера представлено на рисунке 4.
Для предотвращения несанкционированного доступа измерителей Orbis, Tornado, VTG Tornado на нижнюю панель корпуса наносятся пломбирующие наклейки, датчики крутящего момента силы измерителей Vortex, Helixa пломбируются посредством заливки одного из винтов одноразовым компаундом. Пломбирование измерителей Orbis, Tornado, VTG Tornado указано на рисунке 9, пломбирование измерителей Vortex, Helixa указанно на рисунке 10.
Нанесение знака поверки на измерители не предусмотрено.
Место нанесения серийного номера

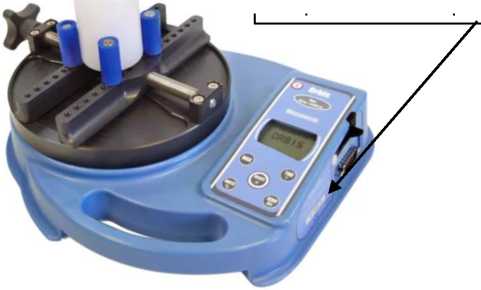

Рисунок 1 - Общий вид измерителей крутящего момента силы Orbis с указанием места нанесения серийного номера

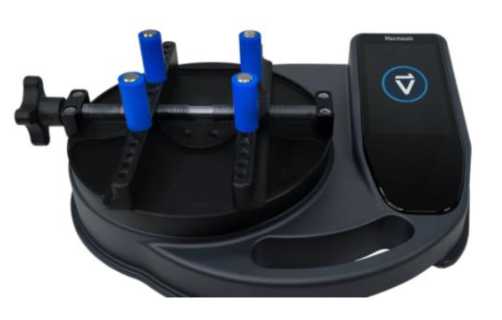

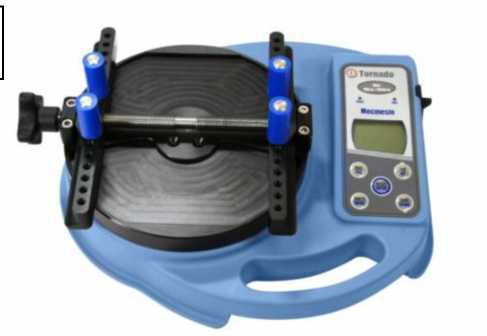

Рисунок 2 - Общий вид измерителей крутящего момента силы Tornado
Рисунок 3 - Общий вид измерителей крутящего момента силы VTG Tornado

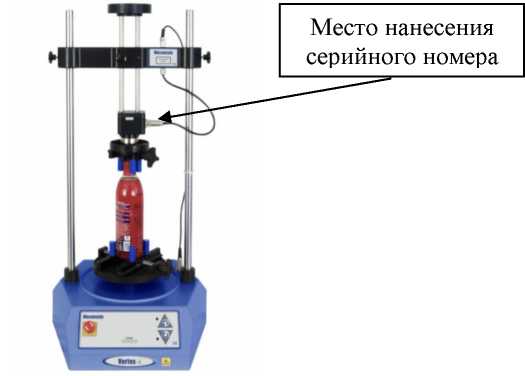

Рисунок 4 - Общий вид измерителей крутящего момента силы Vortex-i с указанием места нанесения серийного номера

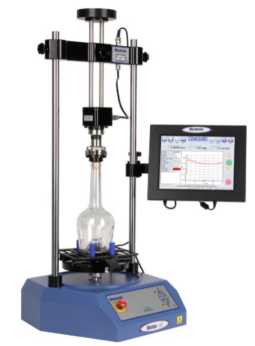

Рисунок 5 - Общий вид измерителей крутящего момента силы Vortex-xt

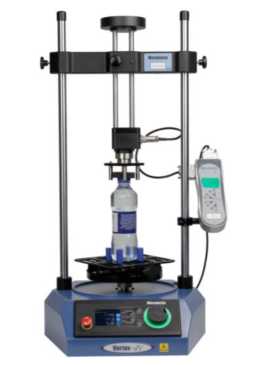

Рисунок 6 - Общий вид измерителей крутящего момента силы Vortex-dv

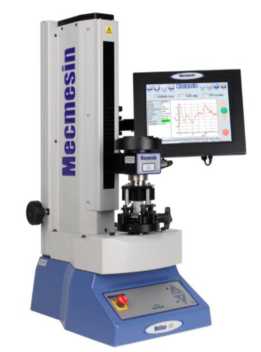

Рисунок 7 - Общий вид измерителей крутящего момента силы Helixa-xt

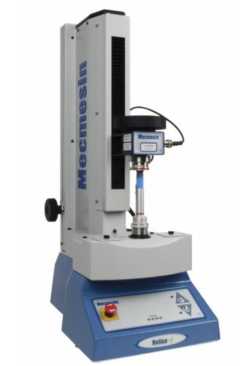

Рисунок 8 - Общий вид измерителей крутящего момента силы Helixa- i
Место для нанесения пломбы в виде наклейки

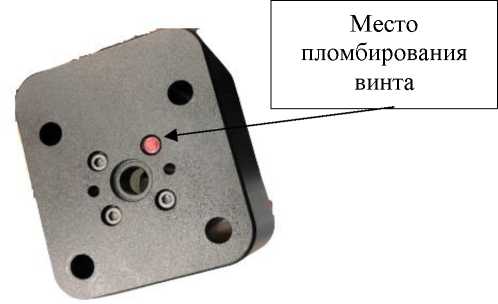

Рисунок 9 - Пломбирование измерителей крутящего момента силы Orbis, Tornado, VTG Tornado

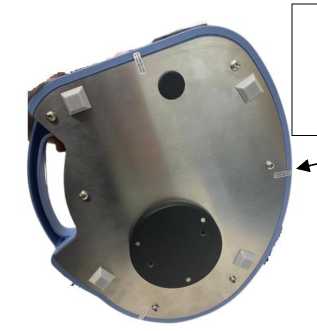

Рисунок 10 - Пломбирование измерителей крутящего момента силы Vortex, Helixa
Программное обеспечение
Метрологически значимое встроенное
программное обеспечение (далее - ВПО) установлено в энергонезависимую память измерителей Orbis, Tornado, VTG Tornado, Vortex-dv расположенную внутри корпуса измерителей.
ВПО предназначено для проведения измерений, отображения максимальных пиковых значений и направления, крутящего моменты силы, сохранения и экспорта измеренных значений.
Программное обеспечение (далее - ПО) измерителей Vortex-i; Vortex-xt, Helixa-i;
Helixa-xt устанавливается на персональный компьютер и служит для управления функциональными возможностями, а также для обработки и отображения результатов измерений.
ВПО и ПО защищены ключом электронной защиты и по уровню защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения измерителей Orbis. Tornado, VTG Tornado, Vortex-dv приведены в таблице 1.
Таблица 1 -
обеспечения
данные
|
Идентификационные данные (признаки) |
Значение | |
|
Исполнение |
Orbis 6 N.m, Tornado 1.5 N.m, Tornado 3 N.m, Tornado 6 N.m, Tornado 10 N.m |
VTG Tornado 1.5 N.m, VTG Tornado 3 N.m, VTG Tornado 6 N.m, VTG Tornado 10 N.m, Vortex-dV |
|
Идентификационное наименование ПО |
Встроенное ПО | |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.01 |
1.01 |
|
Цифровой идентификатор ПО |
- | |
Идентификационные данные программного обеспечения измерителей Vortex-i, Vortex-xt, Helixa-i, Helixa-xt приведены в таблице 2.
Таблица 3 - Метрологические характеристики
|
Исполнение |
Диапазон измерений крутящего момента силы, Н^м |
|
Orbis 6 N.m |
от 0,05 до 6,00 |
|
Tornado 1.5 N.m |
от 0,05 до 1,50 |
|
Tornado 3 N.m |
от 0,05 до 3,00 |
|
Tornado 6 N.m |
от 0,05 до 6,00 |
|
Tornado 10 N.m |
от 0,05 до 10,00 |
|
VTG Tornado 1.5 N.m |
от 0,05 до 1,50 |
|
VTG Tornado 3 N.m |
от 0,05 до 3,00 |
|
VTG Tornado 6 N.m |
от 0,05 до 6,00 |
|
VTG Tornado 10 N.m |
от 0,05 до 10,00 |
|
Vortex- dV
|
от 0,05 до 0,30 от 0,05 до 1,50 от 0,05 до 3,00 от 0,05 до 6,00 от 0,05 до 10,00 |
Пределы допускаемой приведенной к верхнему пределу измерений погрешности измерений крутящего момента силы, %
±0,5 (±0
,31))
Дискретность отсчёта измерений крутящего момента силы, Н^м
0,002
0,0005
0,001
0,002
0,002
0,0005
0,001
0,002
0,002
0,0005
0,0005
0,001
0,002
0,002
Таблица 2 -
обеспечения
данные
|
Идентификационные данные (признаки) |
Значение |
|
Исполнение |
Vortex-i,Vortex-xt, Helixa-i, Helixa-xt |
|
Идентификационное наименование ПО |
Emperor (Torque) |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.18-408 |
|
Цифровой идентификатор ПО |
DF1CB21ABF80A10908CFF87DC4CFA9A1 |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
Метрологические и технические характеристики
таблицы 3
|
Исполнение |
Диапазон измерений крутящего момента силы, Н^м |
Пределы допускаемой приведенной к верхнему пределу измерений погрешности измерений крутящего момента силы, % |
Дискретность отсчёта измерений крутящего момента силы, Н^м |
|
Vortex- i - с датчиком ITC 0.3 N.m |
от 0,05 до 0,30 |
±0,5 (±0,31) |
0,00005 |
|
- с датчиком ITC 1.5 N.m |
от 0,05 до 1,50 |
0,0002 | |
|
- с датчиком ITC 3 N.m |
от 0,05 до 3,00 |
0,0005 | |
|
- с датчиком ITC 6 N.m |
от 0,05 до 6,00 |
0,001 | |
|
- с датчиком ITC 10 N.m |
от 0,05 до 10,00 |
0,002 | |
|
Vortex- xt - с датчиком ITC 0.3 N.m |
от 0,05 до 0,30 |
0,00005 | |
|
- с датчиком ITC 1.5 N.m |
от 0,05 до 1,50 |
0,0002 | |
|
- с датчиком ITC 3 N.m |
от 0,05 до 3,00 |
0,0005 | |
|
- с датчиком ITC 6 N.m |
от 0,05 до 6,00 |
0,001 | |
|
- с датчиком ITC 10 N.m |
от 0,05 до 10,00 |
0,002 | |
|
Helixa- i - с датчиком HTC 0.1 N.m |
от 0,05 до 0,10 |
0,00002 | |
|
- с датчиком HTC 0.3 N.m |
от 0,05 до 0,30 |
0,00005 | |
|
- с датчиком HTC 1.5 N.m |
от 0,05 до 1,50 |
0,0002 | |
|
- с датчиком HTC 3 N.m |
от 0,05 до 3,00 |
0,0005 | |
|
- с датчиком HTC 6 N.m |
от 0,05 до 6,00 |
0,001 | |
|
- с датчиком HTC 10 N.m |
от 0,05 до 10,00 |
0,002 | |
|
Helixa- xt - с датчиком HTC 0.1 N.m |
от 0,05 до 0,10 |
0,00002 | |
|
- с датчиком HTC 0.3 N.m |
от 0,05 до 0,30 |
0,00005 | |
|
- с датчиком HTC 1.5 N.m |
от 0,05 до 1,50 |
0,0002 | |
|
- с датчиком HTC 3 N.m |
от 0,05 до 3,00 |
0,0005 | |
|
- с датчиком HTC 6 N.m |
от 0,05 до 6,00 |
0,001 | |
|
- с датчиком HTC 10 N.m |
от 0,05 до 10,00 |
0,002 |
Таблица 4 - Основные технические
|
Наименование характеристики |
Значение |
|
Габаритные размеры (ШхДхВ), мм, не более: - для измерителей Orbis, Tornado, VTG Tornado |
303х278х127 |
|
- для измерителей Vortex- dV |
600х370х1025 |
|
- для измерителей Vortex-i, Vortex-xt |
400х370х1025 |
|
- для измерителей Helixa-i, Helixa-xt |
500x290x800 |
|
Масса, кг, не более: - для измерителей Orbis, Tornado, VTG Tornado |
3 |
|
- для измерителей Vortex- dV, Vortex-i, Vortex-xt |
22 |
|
- для измерителей Helixa-i, Helixa-xt |
30 |
|
Параметры электрического питания: - напряжение переменного тока, В |
220+22-зз |
|
- частота переменного тока, Гц |
50±1 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +15 до +25 |
|
- относительная влажность воздуха, %, не более |
96 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измеренийТаблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Измеритель крутящего момента силы1) |
- |
1 шт. |
|
Фиксирующие приспособления |
- |
по заказу |
|
Приспособление для калибровки |
- |
по заказу |
|
Руководство по эксплуатации |
- |
1 экз. |
|
CD-диск или USB накопитель с ПО2) |
- |
1 шт. |
| ||
приведены в разделе «Работа с измерителями» документов: «Измерители крутящего момента силы Orbis. Руководство по эксплуатации»; «Измерители крутящего момента силы Tornado. Руководство по эксплуатации»;
в разделе 5 «Настройка измерителей» документа «Измерители крутящего момента силы VTG Tornado. Руководство по эксплуатации»;
в разделе 5.7.1 «Проведение испытаний» документа «Измерители крутящего момента силы Vortex-i, Vortex-xt. Руководство по сборке и установке»;
в разделе 3.13 «Задание параметров испытательного теста» документа «Измерители крутящего момента силы Vortex-dv. Руководство по эксплуатации»;
в разделе 2 «Установка измерителей» документа «Измерители крутящего момента силы Helixa-i; Helixa-xt. Руководство по сборке и установке».
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 31 июля 2019 г. № 1794 «Об утверждении государственной поверочной схемы для средств измерений крутящего момента силы»;
Стандарт предприятия Mecmesin Ltd, Великобритания.
ПравообладательMecmesin Ltd, Великобритания
Адрес: Newton House, Spring Copse Business Park, Slinfold, West Sussex, RH13 0SZ, United Kingdom
Тел.: + 44 (0) 1403-799979
E-mail:info@mecmesin.com
ИзготовительMecmesin Ltd, Великобритания
Адрес: Newton House, Spring Copse Business Park, Slinfold, West Sussex, RH13 0SZ, United Kingdom
Тел.: +44 (0) 1403-799979
E-mail: info@mecmesin.com
Испытательный центрОбщество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)
Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, эт. 4, помещ. I, ком. 28
Адрес осуществления деятельности: 142300, г. Чехов, Симферопольское ш., д. 2 Тел.: +7 (495) 274-0101
Тел.: +7 (495) 481-33-80
E-mail: info@prommashtest.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312126.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» октября 2024 г. № 2570
Лист № 1
Всего листов 5
Регистрационный № 57723-14
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Установки поверочные расходомерные КАРАТ-ПРУС
Назначение средства измеренийУстановки поверочные расходомерные КАРАТ-ПРУC предназначены для измерений, воспроизведения, хранения и передачи единиц объема жидкости в потоке и/или объемного расхода жидкости при проведении исследований, испытаний, поверки, калибровки и других работ по определению метрологических характеристик средств измерений и эталонов единиц объема жидкости в потоке и объемного расхода жидкости.
Описание средства измеренийПринцип действий установок поверочных расходомерных КАРАТ-ПРУC заключается в воспроизведении объемного расхода и объема протекающей жидкости с помощью насосов и гидравлического тракта установок и сравнении воспроизведенных значений измеренных эталонными средствами с показаниями поверяемых средств измерений.
В состав установок поверочных расходомерных КАРАТ-ПРУC входят:
-
- система создания и регулирования расходов рабочей жидкости;
-
- система контроля и измерения поверочных расходов;
-
- измерительный участок;
-
- система управления, сбора и обработки информации.
Система создания и регулирования расходов рабочей жидкости состоит из накопительного резервуара, насосного блока с управляемой частотой вращения электродвигателей, ресивера для уменьшения уровня пульсаций расхода и запорно-регулирующей арматуры.
Система контроля и измерения поверочных расходов состоит из блока эталонных средств измерений, представляющих собой наборы прямых участков с расходомерами-счётчиками электромагнитными SITRANS FM (Госреестр № 35024-12) и запорно-регулирующей арматуры.
Система управления, сбора и обработки информации состоит из силового шкафа, шкафа контроля и управления и персонального компьютера с программным обеспечением. Система контроля и управления в автоматическом режиме управляет исполнительными механизмами установок, собирает и обрабатывает информацию от измерительных датчиков, принимает сигналы с поверяемых и эталонных средств измерений, и других устройств, входящих в состав установки.
При работе установок, рабочая жидкость из накопительного резервуара при помощи насосного блока через ресивер подается на блок эталонных средств измерений, затем на измерительный участок с поверяемыми средствами измерений и далее поступает обратно в накопительный резервуар. Выходные сигналы с поверяемых средств измерений, пропорциональные измеренному объёмному расходу и объёму, системой управления, сбора и обработки информации преобразуются в значения измеряемых параметров.
Рисунок 1 - Общий вид установок поверочных расходомерных КАРАТ-ПРУС
Установки поверочные расходомерные КАРАТ-ПРУС имеют следующие модификации: ПРУС-15; ПРУС-240, которые отличаются значениями наименьшего и наибольшего расходов.
Пломбирование установок поверочные расходомерные КАРАТ-ПРУС осуществляется нанесением знака поверки давлением на свинцовые (пластмассовые) пломбы, которыми пломбируются фланцевые соединения расходомеров установки или специальную мастику, расположенную на монтажных винтах крепления расходомеров установки.
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки
Заводской номер средства измерений наносится в на маркировочную табличку, закрепленную на шкафу управления расходомерной КАРАТ-ПРУС, методом лазерной печати.
Обозначения мест нанесения знака утверждения типа представлены на рисунке 3.
цифровом формате установки поверочной
и заводского номера
1>
Установка поверочная расходомерная КАРАТ-ПРУС
Модификация: ПРУС-15
Q м3/ч I 0,006 (min) I 15,0 (max) Py (МПа) 0,5
Зав.№ 04 <;;^=
II кв. 2017 г.
Сделано в России
ООО НПП «Уралтехнология»
Рисунок 3 - Обозначения мест нанесения знака утверждения типа и заводского номера
Программное обеспечениеустановок поверочных расходомерных КАРАТ-ПРУС автономное и имеет метрологически значимую часть (динамическую библиотеку PRUS_METR.dll) и метрологически незначимую часть (исполняемый модуль PRUSXXX_USR.exe) (значение ХХХ совпадает с обозначением модификации установки). Запуск файлов защищен паролем.
Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
Программное обеспечение не влияет на метрологические характеристики установок поверочных расходомерных КАРАТ-ПРУС.
Идентификационные данные метрологически значимой части программного обеспечения установок поверочных расходомерных КАРАТ-ПРУС приведены в таблице 1.
обеспечения
Таблица 1 -
данные
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
PRUS METR.dU |
|
Номер версии (идентификационный номер) ПО |
1.0.0.1 |
|
Цифровой идентификатор ПО |
8FEFCCD6458434DD 30A704CF7DA5584D |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
Метрологические и технические характеристики
Таблица 2 -
|
Наименование характеристики |
Значение характеристики | ||
|
Модификация |
ПРУС-15 |
ПРУС-240 | |
|
Диапазон измерений (воспроизведения) объемного расхода жидкости, м3/ч |
от 0,006 до 0,012 |
от 0,012!) до 15 |
от 0,05 до 240 |
|
Пределы допускаемой относительной погрешности (доверительные границы суммарной погрешности) при измерении (воспроизведении единиц) объема жидкости в потоке и объемного расхода жидкости, % |
±0,95 |
±0,3 |
±0,3 |
|
1) - включительно | |||
Таблица 3 - Основные технические
|
Наименование характеристики |
Значение | |
|
Модификация |
ПРУС-15 |
ПРУС-240 |
|
Номинальный диаметр поверяемых средств | ||
|
измерений |
от DN15 до DN25 |
от DN20 до DN150 |
|
Количество одновременно поверяемых средств | ||
|
измерений, штук |
от 1 до 10 |
от 1 до 8 |
|
Измеряемая среда |
жидкость (вода питьевая) | |
|
Температура измеряемой среды, °С |
от +10 до +30 | |
|
Избыточное давление измеряемой среды, МПа, | ||
|
не более |
0,5 | |
|
Параметры электрического питания: | ||
|
- напряжение переменного тока, В |
220^22/380^37 | |
|
- частота переменного тока, Гц |
50±1 | |
|
Условия эксплуатации: | ||
|
- температура окружающей среды, °С |
от +10 до +35 | |
|
- относительная влажность, % |
от 30 до 80 | |
|
- атмосферное давление, кПа |
от 86 до 107 | |
|
Габаритные размеры, мм, не более | ||
|
- длина |
4000 |
8500 |
|
- ширина |
1000 |
1650 |
|
- высота |
2500 |
3000 |
|
Масса, кг, не более |
800 |
4000 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
12 |
|
Средняя наработка на отказ, ч |
30000 |
наносится на маркировочную табличку, закрепленную на шкафу управления установки поверочной расходомерной КАРАТ-ПРУС, методом наклейки и в левый верхний угол титульных листов руководства по эксплуатации и паспорта типографским способом.
Комплектность средства измеренийТаблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Кол-во |
Примечание |
|
Установка поверочная расходомерная |
КАРАТ-ПРУС |
1 шт. |
В соответствии с заказом |
|
Руководство по эксплуатации |
СМАФ.407289.010.Х РЭ* |
1 экз. | |
|
Паспорт |
СМАФ.407289.010.Х ПС* |
1 экз. | |
|
* в зависимости от модификации установки: ПРУС-15 - СМАФ.407289.010.1; ПРУС-240 - СМАФ.407289.010.3 | |||
приведены в разделе 4 «Метод измерений и принцип работы установки» документа СМАФ. 407289.010.1 РЭ «Установка поверочная расходомерная КАРАТ-ПРУC-15. Руководство по эксплуатации» (СМАФ. 407289.010.3 РЭ «Установка поверочная расходомерная КАРАТ-ПРУC-240. Руководство по эксплуатации»).
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости»;
ТУ 4381-001-32277111-2013 «Установки поверочные расходомерные КАРАТ-ПРУС. Технические условия».
ИзготовительОбщество с ограниченной ответственностью «Научно-производственное предприятие «Уралтехнология» (ООО НПП «Уралтехнология»)
ИНН 6660080162
Адрес: 620078, Свердловская обл., г. Екатеринбург, ул. Студенческая, д. 51, ком. 312
Телефон/факс: +7(343) 2222-306, +7(343) 2222-307
E-mail: ekb@karat-npo.ru
Web-сайт: www.karat-npo.com
Испытательный центрВсероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)
Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19 Фактический адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7«а» Телефон: +7(843) 272-70-62, факс: +7(843) 272-00-32
E-mail: office@vniir.org
Web-сайт: www.vniir.org
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310592.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» октября 2024 г. № 2570
Лист № 1
Всего листов 24
Регистрационный № 91149-24
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Штангенциркули Micron
Назначение средства измеренийШтангенциркули Micron (далее - штангенциркули) предназначены для измерений наружных и внутренних линейных размеров деталей, а также для измерений глубин.
Описание средства измеренийШтангенциркули состоят из штанги со шкалой, подвижной рамки с отсчётным устройством, зажимающего элемента, губок для измерений внешних и внутренних размеров. Штангенциркули модификаций ШЦ-I, ШЦК-I, ШЦЦ-I оснащены глубиномером.
Принцип действия штангенциркулей модификаций ШЦ-I, ШЦ-II, ШЦ-III (с отсчётом по нониусу) основан на измерении линейных размеров методом непосредственной оценки совпадения делений шкалы на штанге с делениями нониуса, расположенного на рамке штангенциркуля. Рамка может быть цельно фрезерованной или соединённой винтами (нониусная шкала соединена винтами с рамкой).
Принцип действия штангенциркулей модификаций ШЦК-I (со значением отсчёта по круговой шкале) основан на измерении линейных размеров методом непосредственной оценки по миллиметровым делениям шкалы штанги и по делениям круговой шкалы, встроенной в рамку. Круговая шкала вращается посредством подвижного ободка и блокируется стопорным винтом, расположенным в средней или задней части рамки.
Принцип действия штангенциркулей модификаций Ш^Ц^Ц-Т, ШЦЦ-II, ШЦЦ-III (с цифровым отсчётным устройством) основан на преобразовании линейного перемещения рамки штангенциркуля в изменение электрического сигнала в электрической схеме блока индикации с выводом показаний на жидкокристаллический экран цифрового отсчётного устройства. Отсчет показаний производится по цифровому отсчетному устройству. Также на рамке находятся кнопки включения/выключения (OFF/ON), установки нуля (ZERO) и выбора режима единиц измерений мм/дюйм (mm/in). Кнопка (ABS) активирует функцию, которая позволяет переключать штангенциркуль из режима абсолютных измерений в режим относительных. Питание штангенциркулей осуществляется от встроенного источника питания (батарейки).
Штангенциркули двусторонние с глубиномером состоят из штанги с основной измерительной шкалой на рабочей поверхности, по которой двигается подвижная рамка, зажимающего элемента, отсчетного устройства, глубиномера, губок с кромочными измерительными поверхностями для измерения внутренних размеров, губок с плоскими измерительными поверхностями для измерения наружных размеров.
Штангенциркули двусторонние без глубиномера состоят из штанги с основной измерительной шкалой на рабочей поверхности, подвижной рамки с отсчетным устройством, зажимающего элемента, устройства тонкой установки рамки, губок с плоскими и цилиндрическими измерительными поверхностями для измерения наружных и внутренних
размеров соответственно, и губок с кромочными измерительными поверхностями для измерения наружных размеров.
Штангенциркули односторонние без глубиномера состоят из штанги с основной измерительной шкалой на рабочей поверхности, подвижной рамки с отсчетным устройством, зажимающего элемента, устройства тонкой установки рамки, губок с плоскими и цилиндрическими измерительными поверхностями для измерения наружных и внутренних размеров соответственно.
Штангенциркули изготавливаются семи модификаций:
-
- ШЦ-Т - двусторонние с глубиномером со значением отсчёта по нониусу 0,02, 0,05 мм, 0,1 мм, включая следующие типоразмеры: ШЦ-Т-100 0,02, ШЦ-Т-125 0,02, ШЦ-Т-150 0,02, ШЦ-Т-160 0,02, ШЦ-Т-200 0,02, ШЦ-Т-250 0,02, ШЦ-Т-300 0,02, ШЦ-Т-100 0,05, ШЦ-Т-125 0,05, ШЦ-Т-150 0,05, ШЦ-Т-160 0,05, ШЦ-Т-200 0,05, ШЦ-Т-250 0,05, ШЦ-Т-300 0,05, ШЦ-Т-100 0,1, ШЦ-Т-125 0,1, ШЦ-Т-150 0,1, ШЦ-Т-160 0,1, ШЦ-Т-200 0,1, ШЦ-Т-250 0,1, ШЦ-Т-300 0,1;
-
- ШЦ-ТТ - двусторонние со значением отсчёта по нониусу 0,02, 0,05 мм, 0,1 мм ШЦ-ТТ-250 ШЦ-ТТ-630 ШЦ-ТТ-1600
ШЦ-ТТ-300 ШЦ-ТТ-800 ШЦ-ТТ-2000
включая следующие типоразмеры: ШЦ-ТТ-160
ШЦ-ТТ-300 0,02, ШЦ-ТТ-400 ШЦ-ТТ-800 0,02, ШЦ-ТТ-1000 ШЦ-ТТ-2000 0,02, ШЦ-ТТ-160 ШЦ-ТТ-400 0,05, ШЦ-ТТ-500 ШЦ-ТТ-1000 0,05, ШЦ-ТТ-1250 ШЦ-ТТ-160 0,1, ШЦ-ТТ-200 0,1, ШЦ-ТТ-250 0,1, ШЦ-ТТ-300 0,1, ШЦ-ТТ-400 0,1, ШЦ-ТТ-500 0,1, ШЦ-ТТ-600 0,1, ШЦ-ТТ-630 0,1, ШЦ-ТТ-800 0,1, ШЦ-ТТ-1000 0,1, ШЦ-ТТ-1250 0,1, ШЦ-ТТ-1500 0,1, ШЦ-ТТ-1600 0,1, ШЦ-ТТ-2000 0,1;
-
- ШЦ-ТТТ - односторонние со значением отсчёта по нониусу О,О5, О,1 включая следующие типоразмеры: ШЦ-ТТТ-160 0,05, ШЦ-ТТТ-300 0,05, ШЦ-ТТТ-400 0,05, ШЦ-ТТТ-500 0,05, ШЦ-ТТТ-600 0,05, ШЦ-ТТТ-630 0,05, ШЦ-ТТТ-800 0,05, ШЦ-ТТТ-1000 0,05, ШЦ-ТТТ-1250 0,05, ШЦ-ТТТ-1500 0,05, ШЦ-ТТТ-1600 0,05, ШЦ-ТТТ-2000 0,05, , ШЦ-ТТТ-2500 0,05, ШЦ-ТТТ-3000 0,05, ШЦ-ТТТ-4000 0,05, ШЦ-ТТТ-160 0,1, ШЦ-ТТТ-300 0,1, ШЦ-ТТТ-400 0,1, ШЦ-ТТТ-500 0,1, ШЦ-ТТТ-600 0,1, ШЦ-ТТТ-630 0,1, ШЦ-ТТТ-800 0,1, ШЦ-ТТТ-1000 0,1, ШЦ-ТТТ-1250 0,1, ШЦ-ТТТ-1500 0,1, ШЦ-ТТТ-1600 0,1, ШЦ-ТТТ-2000 0,1, ШЦ-ТТТ-2500 0,1, ШЦ-ТТТ-3000 0,1, ШЦ-ТТТ-4000 0,1;
-
- ШЦК-Т - двусторонние с глубиномером с отсчётом по круговой шкале 0,01, 0,02 мм включая следующие типоразмеры: ШЦК-Т-125 0,01, ШЦК-Т-150 0,01, ШЦК-Т-160 0,01, ШЦК-Т-200 0,01, ШЦК -Т-250 0,01, ШЦК-Т-300 0,01, ШЦК-Т-125 0,02, ШЦК-Т-150 0,02, ШЦК-Т-160 0,02, ШЦК-Т-200 0,02, ШЦК-Т-250 0,02, ШЦК-Т-300 0,02;
-
- ШЦЦ-Т - двусторонние с глубиномером с цифровым отсчетным устройством с шагом дискретности 0,01 включая следующие типоразмеры: ШЦЦ-Т-125 0,01, ШЦЦ-Т-150 0,01, ШЦЦ-Т-160 0,01, ШЦЦ-Т-300 0,01;
-
- ШЦЦ-ТТ - двусторонние с цифровым дискретности 0,01 включая следующие типоразмеры: ШЦЦ-ТТ-250 0,01, ШЦЦ-ТТ-300 0,01, ШЦЦ-ТТ-400 0,01, ШЦЦ-ТТ-630 0,01, ШЦЦ-ТТ-800 0,01, ШЦЦ-ТТ-1000 0,01, ШЦЦ-ТТ-1250 0,01, ШЦЦ-ТТ-1500 0,01, ШЦЦ-ТТ-1600 0,01, ШЦЦ-ТТ-2000 0,01;
-
- ШЦЦ-ТТТ - односторонние с цифровым отсчетным устройством с шагом дискретности 0,01 включая следующие типоразмеры: ШЦЦ-ТТТ-300 0,01, ШЦЦ-ТТТ-400 0,01, ШЦЦ-ТТТ-500 ШЦЦ-ТТТ-1000 ШЦЦ-ТТТ-2000 ШЦЦ-ТТТ-4000 0,01.
О,О2, ШЦ-11-500
О,О2, ШЦ-11-1250
О,О5, ШЦ-11-200
О,О5, ШЦ-11-600
О,О5, ШЦ-11-1500
0,02,
0,02,
0,02,
0,05,
0,05,
0,05,
ШЦ-11-200
ШЦ-11-600
ШЦ-11-1500
ШЦ-11-250
ШЦ-11-630
ШЦ-11-1600
0,02,
0,02,
0,02,
0,05,
0,05,
0,05,
0,02,
0,02,
0,02,
0,05,
0,05,
0,05,
ШЦЦ-1-100 0,01,
ШЦЦ-Т-200 0,01, ШЦЦ-Т-250 0,01,
отсчетным устройством с шагом
ШЦЦ-ТТ-160 0,01, ШЦЦ-ТТ-200 0,01,
ШЦЦ-ТТ-500 0,01, ШЦЦ-ТТ-600 0,01,
0,01,
0,01,
0,01,
ШЦЦ-Ш-600
ШЦЦ-Ш-1250
ШЦЦ-111-2500
0,01,
0,01,
0,01,
ШЦЦ-111-630
ШЦЦ-111-1500
ШЦЦ-111-3000
0,01,
0,01,
0,01,
Ш^Ц^Ц-ТТТ-8ПП
ШЦЦ-111-1600
Ш^Ц^Ц-ТТТ-35ПП
0,01,
0,01,
0,01,
Подвижная рамка штангенциркулей с цифровым отсчетным устройством может иметь различные варианты исполнения формы и цвета корпуса, не влияющие на метрологические характеристики.
Губки штангенциркулей модификаций ШЦ-11, ШЦ-111, ШЦЦ-11 и ШЦЦ-111 могут иметь отверстия для облегчения конструкции, не влияющие на метрологические характеристики.
Обозначение модификации штангенциркулей:
- для штангенциркулей модификации ШЦ-1 с диапазоном измерений от 0 до 250 мм и значением отчета по нониусу 0,05 мм:
ШЦ-1-250 0,05
- для штангенциркулей модификации ШЦ-II с диапазоном измерений от 0 до 160 мм и значением отсчета по нониусу 0,05 мм:
ШЦ-11-160 0,05
- для штангенциркулей модификации ШЦ-Ш с диапазоном измерений от 0 до 4000 мм и значением отсчета по нониусу 0,05 мм:
ШЦ-111-4000 0,05
- для штангенциркулей модификации ШЦК-I с диапазоном измерений от 0 до 300 мм и значением отсчета по круговой шкале 0,01 мм:
ШЦК-1-300 0,01
- для штангенциркулей модификации ШЦЦ-I от 0 до 160 мм с шагом дискретности 0,01 мм:
диапазоном
измерений
диапазоном
измерений
диапазоном
измерений
ШЦЦ-1-160 0,01
- для штангенциркулей модификации ШЦЦ-П от 0 до 400 мм с шагом дискретности 0,01 мм:
ШЦЦ-11-400 0,01
- для штангенциркулей модификации ШЦЦ-Ш от 0 до 1250 мм с шагом дискретности 0,01 мм:
ШЦЦ-111-1250 0,01
По заказу потребителя, у штангенциркулей с отсчётом
по
нониусу на штангу может быть дополнительно нанесена шкала в дюймах, у штангенциркулей с цифровым отсчётным устройством шкала на штангу может не наносится, или наносится в миллиметрах или в миллиметрах и дюймах.
Заводской номер наносится на оборотную поверхность штанги или на не рабочую часть лицевой поверхности штанги в виде цифрового обозначения, состоящего из арабских цифр, или в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, в виде гравировки. Общий вид и место нанесения заводского номера представлены на рисунке 19.
Нанесение знака поверки на средство измерений не предусмотрено.
Штангенциркули выпускаются под товарными знаками ОТ*/#!!,
jll/OfWi
которые наносятся на нерабочую лицевую поверхность штанги, рамку или циферблат круговой шкалы, а так же на футляр.
Пломбирование штангенциркулей не предусмотрено.
Общий вид штангенциркулей представлен на рисунках 1-12, рисунке 15 и рисунке 18.
Рисунок 1 - Общий вид штангенциркулей модификации ШЦ-I со шкалой в миллиметрах и с цельно фрезерованной рамкой
Рисунок 2 - Общий вид штангенциркулей модификации ШЦ-I
со шкалой рамкой, соединённой винтами и дополнительной шкалой на штанге
миллиметрах, дюймах
в
Рисунок 3 - Общий вид штангенциркулей модификации ШЦ-I со шкалой рамкой, соединённой винтами и с нанесённым товарным знаком Micron PRO
миллиметрах,
Рисунок 4 - Общий вид штангенциркулей модификации ШЦ-I со шкалой в миллиметрах и рамкой, соединённой винтами
Рисунок 5 - Общий вид штангенциркулей модификации ШЦ-II со шкалой в миллиметрах, рамкой, соединённой винтами и стандартным вылетом губок
Рисунок 6 - Общий вид штангенциркулей модификации ШЦ-II со шкалой в миллиметрах, рамкой, соединённой винтами, дополнительной шкалой на штанге в дюймах и увеличенным вылетом губок
Рисунок 7 - Общий вид штангенциркулей модификации ШЦ-Ш со шкалой в миллиметрах, рамкой, соединённой винтами, дополнительной шкалой на штанге в дюймах и стандартным вылетом губок
•*-п ч
Рисунок 8 - Общий вид штангенциркулей модификации ШЦ-Ш со шкалой в миллиметрах, рамкой, соединённой винтами, дополнительной шкалой на штанге в дюймах и увеличенным вылетом губок
Рисунок 9 - Общий вид штангенциркулей модификации ШЦ-Ш со шкалой в миллиметрах, рамкой, соединённой винтами, дополнительной шкалой на штанге в дюймах и увеличенным вылетом губок
Рисунок 10 - Общий вид штангенциркулей типа ШЦК-I с круговой шкалой в миллиметрах и расположением стопорного винта в задней части рамки
Рисунок 11
- Общий вид штангенциркулей типа ШЦК-I с круговой шкалой в миллиметрах и расположением стопорного винта в средней части рамки
Рисунок 13 - Варианты исполнения цифрового отсчётного устройства для штангенциркулей модификации Ш^ЦЦ-Т
Рисунок 14 - Варианты исполнения штанги для штангенциркулей модификации ШЦ^Ц-Т
Рисунок 15 - Общий вид штангенциркулей модификации Ш^ЦЦ-ТТ
яижЯВ

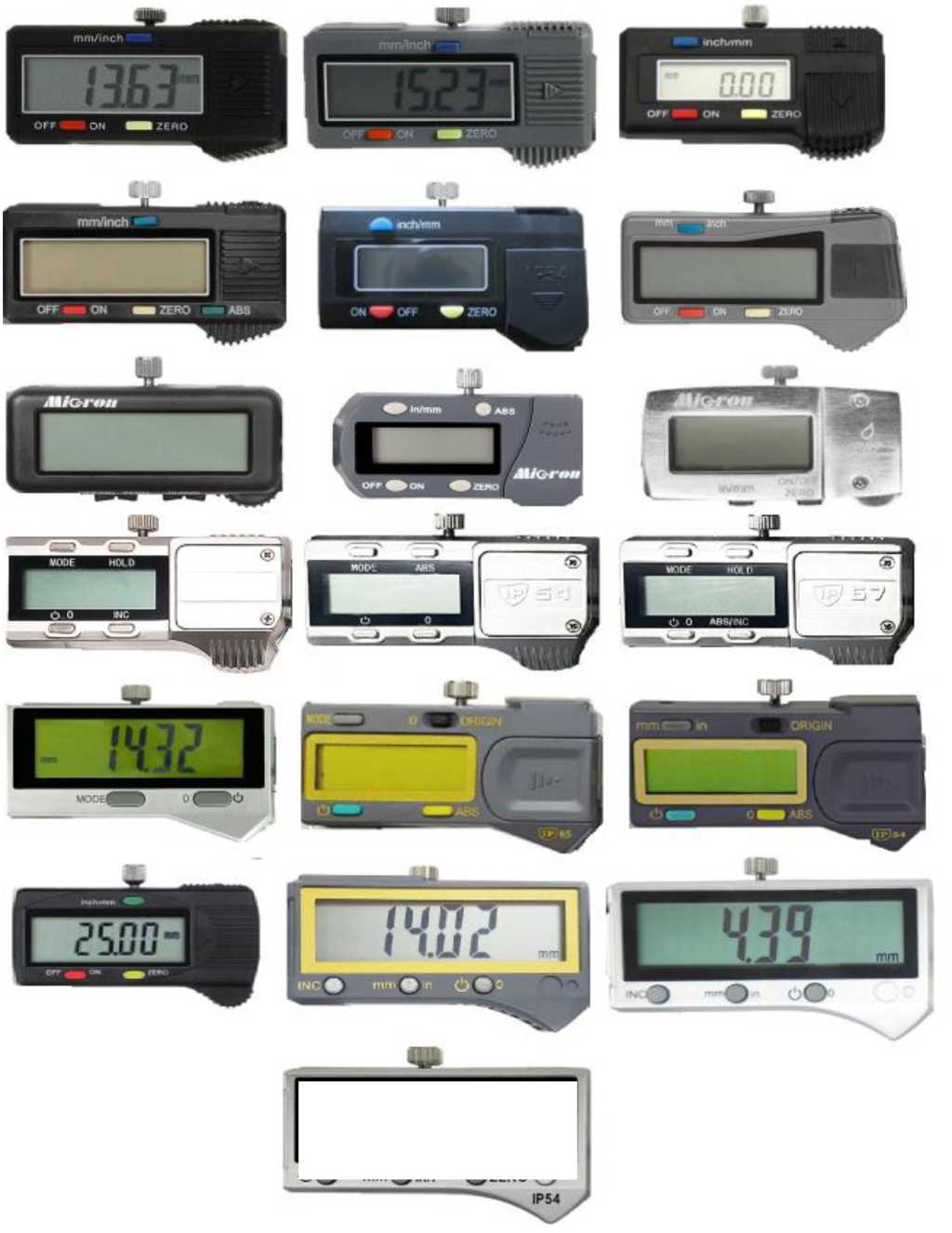

Рисунок 16 - Варианты исполнения цифрового отсчётного устройства для штангенциркулей модификации ШЦЦ-ТТ

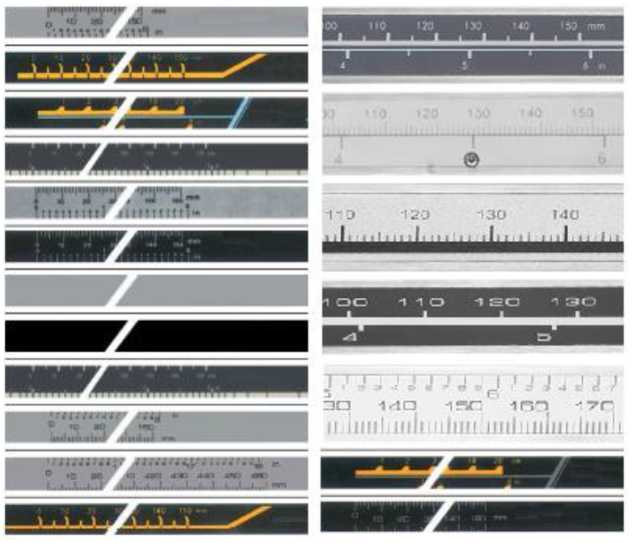

Рисунок 17 - Варианты исполнения штанги для штангенциркулей модификации Ш^Т^Т-ТТ
Рисунок 18 - Общий вид штангенциркулей модификации ШЦЦ-ТТТ
Е:
•Я'.Щ
а)
б)
Рисунок 19 - Варианты исполнений штанги и цифрового отсчетного устройства для штангенциркулей модификации ШЦЦ-III
а) варианты исполнения цифрового отсчётного устройства для штангенциркулей модификации ШЦЦ-III;
б) варианты исполнения штанги для штангенциркулей модификации ШЦЦ-III

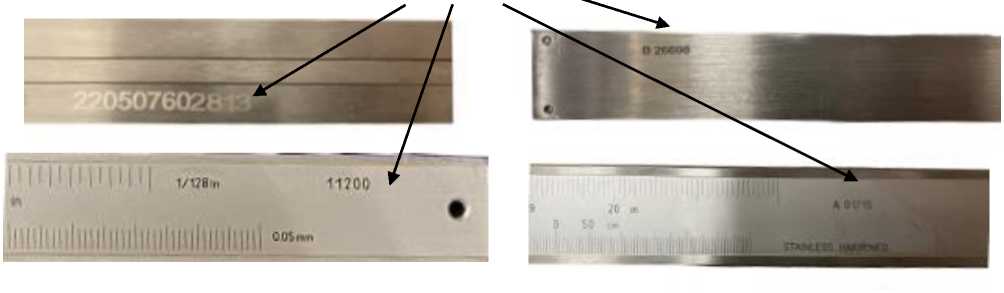

Место нанесения заводского номера
а) б)
Рисунок 20 - Общий вид и место нанесения заводского номера на штангенциркули: а) в цифровом формате; б) в буквенно-цифровом формате.
Схемы обозначения губок штангенциркулей приведены на рисунке 20.
а)
в)
Рисунок 21 - Схемы обозначения губок штангенциркулей модификаций: а) ШЦ-I, ШЦЦ-I, ШЦК-1; б ШЦ-П, ШЦЦ-II; в) ШЦ-111, ШЦЦ-111
Программное обеспечениеМетрологически значимое программное обеспечение (далее - ПО) устанавливается в микроконтроллер цифрового отсчётного устройства на заводе-изготовителе во время производственного цикла. В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 конструкция штангенциркулей исключает возможность
несанкционированного влияния на ПО и измерительную информацию. Обновление ПО в процессе эксплуатации не осуществляется.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».
Идентификационные данные встроенного ПО - отсутствуют.
Метрологические и технические характеристикиТаблица 1 - Метрологические и технические характеристики штангенциркулей с отсчетом по нониусу
|
Модификация штангенциркуля |
Диапазон измерений*, мм |
Значение отсчета по нониусу, мм |
l вылет губок с плоскими измерительными поверхностями для измерений наружных размеров, мм |
Пределы допускаемой абсолютной погрешности при измерении глубины, равной 20 мм, мм |
Пределы допускаемой абсолютной погрешности при измерении наружных размеров, мм |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
шц-i |
от 0 до 100 |
0,02 |
от 30 до 60 |
±0,03 |
±0,03 |
|
0,05 |
±0,05 |
±0,05 | |||
|
0,1 |
±0,1 |
±0,1 | |||
|
от 0 до 125 |
0,02 |
от 30 до 60 |
±0,03 |
±0,03 | |
|
0,05 |
±0,05 |
±0,05 | |||
|
0,1 |
±0,1 |
±0,1 | |||
|
от 0 до 150 |
0,02 |
от 30 до 60 |
±0,03 |
±0,03 | |
|
0,05 |
±0,05 |
±0,05 | |||
|
0,1 |
±0,1 |
±0,1 | |||
|
от 0 до 160 |
0,02 |
от 30 до 60 |
±0,03 |
±0,03 | |
|
0,05 |
±0,05 |
±0,05 | |||
|
0,1 |
±0,1 |
±0,1 | |||
|
от 0 до 200 |
0,02 |
от 40 до 100 |
±0,03 |
±0,03 | |
|
0,05 |
±0,05 |
±0,05 | |||
|
0,1 |
±0,1 |
±0,1 | |||
|
от 0 до 250 |
0,02 |
от 40 до 100 |
±0,04 |
±0,04 | |
|
0,05 |
±0,05 |
±0,05 | |||
|
0,1 |
±0,1 |
±0,1 | |||
|
от 0 до 300 |
0,02 |
от 40 до 100 |
±0,04 |
±0,04 | |
|
0,05 |
±0,05 |
±0,05 | |||
|
0,1 |
±0,1 |
±0,1 | |||
|
ШЦ-11 |
от 0 до 160 |
0,02 |
от 30 до 60 |
- |
±0,04 |
|
0,05 |
±0,05 | ||||
|
0,1 |
±0,1 | ||||
|
от 0 до 200 |
0,02 |
от 40 до 100 |
- |
±0,04 | |
|
0,05 |
±0,05 | ||||
|
0,1 |
±0,1 |
Продолжение таблицы 1
|
2 |
3 |
4 |
5 |
6 |
|
от 0 до 250 |
0,02 |
от 40 до 100 |
- |
±0,04 |
|
0,05 |
±0,05 | |||
|
0,1 |
±0,1 | |||
|
от 0 до 300 |
0,02 |
от 40 до 100 |
- |
±0,04 |
|
0,05 |
±0,05 | |||
|
0,1 |
±0,1 | |||
|
от 0 до 400 |
0,02 |
от 63 до 125 |
- |
±0,04 |
|
св. 125 до 250 |
±0,08 | |||
|
0,05 |
от 63 до 125 |
±0,05 | ||
|
св. 125 до 250 |
±0,10 | |||
|
0,1 |
от 63 до 125 |
±0,10 | ||
|
св. 125 до 250 |
±0,20 | |||
|
от 0 до 500 |
0,02 |
от 80 до 160 |
- |
±0,06 |
|
св. 160 до 300 |
±0,10 | |||
|
0,05 |
от 80 до 160 |
±0,10 | ||
|
св. 160 до 300 |
±0,20 | |||
|
0,1 |
от 80 до 160 |
±0,10 | ||
|
св. 160 до 300 |
±0,20 | |||
|
от 0 до 600 |
0,02 |
от 80 до 160 |
- |
±0,06 |
|
св. 160 до 300 |
±0,10 | |||
|
0,05 |
от 80 до 160 |
±0,10 | ||
|
св. 160 до 300 |
±0,20 | |||
|
0,1 |
от 80 до 160 |
±0,10 | ||
|
св. 160 до 300 |
±0,20 | |||
|
от 0 до 630 |
0,02 |
от 80 до 200 |
- |
±0,08 |
|
св. 200 до 300 |
±0,14 | |||
|
0,05 |
от 80 до 200 |
±0,10 | ||
|
св. 200 до 300 |
±0,20 | |||
|
0,1 |
от 80 до 200 |
±0,10 | ||
|
св. 200 до 300 |
±0,20 | |||
|
от 0 до 800 |
0,02 |
от 80 до 200 |
- |
±0,08 |
|
св. 200 до 300 |
±0,14 | |||
|
0,05 |
от 80 до 200 |
±0,10 | ||
|
св. 200 до 300 |
±0,20 | |||
|
0,1 |
от 80 до 200 |
±0,10 | ||
|
св. 200 до 300 |
±0,20 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
шц-ii |
от 0 до 1000 |
0,02 |
от 80 до 200 |
- |
±0,08 |
|
св. 200 до 300 |
±0,16 | ||||
|
0,05 |
от 80 до 200 |
±0,10 | |||
|
св. 200 до 300 |
±0,20 | ||||
|
0,1 |
от 80 до 200 |
±0,10 | |||
|
св. 200 до 300 |
±0,20 | ||||
|
от 0 до 1250 |
0,02 |
от 100 до 200 |
- |
±0,10 | |
|
св. 200 до 300 |
±0,20 | ||||
|
0,05 |
от 100 до 200 |
±0,15 | |||
|
св. 200 до 300 |
±0,30 | ||||
|
0,1 |
от 100 до 200 |
±0,20 | |||
|
св. 200 до 300 |
±0,30 | ||||
|
от 0 до 1500 |
0,02 |
от 100 до 200 |
- |
±0,10 | |
|
св. 200 до 300 |
±0,20 | ||||
|
0,05 |
от 100 до 200 |
±0,15 | |||
|
св. 200 до 300 |
±0,30 | ||||
|
0,1 |
от 100 до 200 |
±0,20 | |||
|
св. 200 до 300 |
±0,40 | ||||
|
от 0 до 1600 |
0,02 |
от 100 до 200 |
- |
±0,14 | |
|
св. 200 до 300 |
±0,28 | ||||
|
0,05 |
от 100 до 200 |
±0,20 | |||
|
св. 200 до 300 |
±0,40 | ||||
|
0,1 |
от 100 до 200 |
±0,20 | |||
|
св. 200 до 300 |
±0,40 | ||||
|
от 0 до 2000 |
0,02 |
от 100 до 200 |
- |
±0,14 | |
|
св. 200 до 300 |
±0,28 | ||||
|
0,05 |
от 100 до 200 |
±0,20 | |||
|
св. 200 до 300 |
±0,40 | ||||
|
0,1 |
от 100 до 200 |
±0,20 | |||
|
св. 200 до 300 |
±0,40 | ||||
|
шц-iii |
от 0 до 160 |
0,05 |
от 30 до 60 |
- |
±0,05 |
|
0,1 |
±0,10 | ||||
|
от 0 до 300 |
0,05 |
от 40 до 100 |
- |
±0,05 | |
|
0,1 |
±0,10 | ||||
|
от 0 до 400 |
0,05 |
от 63 до 125 |
- |
±0,05 | |
|
св. 125 до 250 |
±0,10 | ||||
|
0,1 |
от 63 до 125 |
±0,10 | |||
|
св. 125 до 250 |
±0,20 |
Продолжение таблицы 1
1
|
2 |
3 |
4 |
5 |
6 |
|
от 0 до 500 |
0,05 |
от 80 до 160 |
- |
±0,10 |
|
св. 160 до 300 |
±0,20 | |||
|
0,1 |
от 80 до 160 |
±0,10 | ||
|
св. 160 до 300 |
±0,20 | |||
|
от 0 до 600 |
0,05 |
от 80 до 160 |
- |
±0,10 |
|
св. 160 до 300 |
±0,20 | |||
|
0,1 |
от 80 до 160 |
±0,10 | ||
|
св. 160 до 300 |
±0,20 | |||
|
от 0 до 630 |
0,05 |
от 80 до 200 |
- |
±0,10 |
|
св. 200 до 300 |
±0,20 | |||
|
0,1 |
от 80 до 200 |
±0,10 | ||
|
св. 200 до 300 |
±0,20 | |||
|
от 0 до 800 |
0,05 |
от 80 до 200 |
- |
±0,10 |
|
св. 200 до 300 |
±0,20 | |||
|
0,1 |
от 80 до 200 |
±0,10 | ||
|
св. 200 до 300 |
±0,20 | |||
|
от 0 до 1000 |
0,05 |
от 80 до 200 |
- |
±0,10 |
|
св. 200 до 500 |
±0,20 | |||
|
0,1 |
от 80 до 200 |
±0,10 | ||
|
св. 200 до 500 |
±0,20 | |||
|
от 0 до 1250 |
0,05 |
от 100 до 200 |
- |
±0,15 |
|
св. 200 до 500 |
±0,30 | |||
|
0,1 |
от 100 до 200 |
±0,20 | ||
|
св. 200 до 500 |
±0,30 | |||
|
от 0 до 1500 |
0,05 |
от 100 до 200 |
- |
±0,15 |
|
св. 200 до 500 |
±0,35 | |||
|
0,1 |
от 100 до 200 |
±0,20 | ||
|
св. 200 до 500 |
±0,40 | |||
|
от 0 до 1600 |
0,05 |
от 100 до 200 |
- |
±0,20 |
|
св. 200 до 500 |
±0,40 | |||
|
0,1 |
от 100 до 200 |
±0,30 | ||
|
св. 200 до 500 |
±0,40 | |||
|
от 0 до 2000 |
0,05 |
от 100 до 200 |
- |
±0,20 |
|
св. 200 до 500 |
±0,40 | |||
|
0,1 |
от 100 до 200 |
±0,30 | ||
|
св. 200 до 500 |
±0,40 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
шц-iii |
от 0 до 2500 |
0,05 |
от 100 до 200 |
- |
±0,25 |
|
св. 200 до 500 |
±0,50 | ||||
|
0,1 |
от 150 до 250 |
±0,30 | |||
|
св. 250 до 500 |
±0,50 | ||||
|
от 0 до 3000 |
0,05 |
от 150 до 250 |
- |
±0,30 | |
|
св. 250 до 500 |
±0,45 | ||||
|
0,1 |
от 150 до 250 |
±0,40 | |||
|
св. 250 до 500 |
±0,50 | ||||
|
от 0 до 4000 |
0,05 |
от 150 до 250 |
- |
±0,40 | |
|
св. 250 до 500 |
±0,60 | ||||
|
0,1 |
от 150 до 250 |
±0,50 | |||
|
св. 250 до 500 |
±0,60 |
* Нижний предел диапазона измерений установлен для измерений наружных размеров
Таблица 2 - Метрологические и технические характеристики штангенциркулей с отсчетом по круговой шкале
|
Модификация штангенциркуля |
Диапазон измерений*, мм |
Значение отсчета по круговой шкале, мм |
1 вылет губок с плоскими измерительными поверхностями для измерений наружных размеров, мм |
Пределы допускаемой абсолютной погрешности при измерении глубины, равной 20 мм, мм |
Пределы допускаемой абсолютной погрешности при измерении наружных размеров, мм |
|
ШЦК-1 |
от 0 до 125 |
0,01 |
от 30 до 60 |
±0,03 |
±0,03 |
|
0,02 | |||||
|
от 0 до 150 |
0,01 |
от 30 до 60 | |||
|
0,02 | |||||
|
от 0 до 160 |
0,01 |
от 30 до 60 | |||
|
0,02 | |||||
|
от 0 до 200 |
0,01 |
от 40 до 100 | |||
|
0,02 | |||||
|
от 0 до 250 |
0,01 |
от 40 до 100 |
±0,04 | ||
|
0,02 | |||||
|
от 0 до 300 |
0,01 |
от 40 до 100 | |||
|
0,02 | |||||
|
* Нижний предел диапазона измерений установлен для измерений наружных размеров | |||||
Таблица 3 - Метрологические и технические характеристики штангенциркулей с цифровым отсчетным устройством
|
Модификация штангенциркуля |
Диапазон измерений*, мм |
Шаг дискретности цифрового отсчётного устройства, мм |
1 вылет губок с плоскими измерительными поверхностями для измерений наружных размеров, мм |
Пределы допускаемой абсолютной погрешности при измерении глубины, равной 20 мм, мм |
Пределы допускаемой абсолютной погрешности при измерении наружных размеров, мм |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Ш^Ц^Ц-Т |
от 0 до 100 |
0,01 |
от 30 до 60 |
±0,03 |
±0,03 |
|
от 0 до 125 |
от 30 до 60 | ||||
|
от 0 до 150 |
от 30 до 60 | ||||
|
от 0 до 160 |
от 30 до 60 | ||||
|
от 0 до 200 |
от 40 до 100 | ||||
|
от 0 до 250 |
от 40 до 100 |
±0,04 | |||
|
от 0 до 300 |
от 40 до 100 | ||||
|
Ш^Ц^Ц-ТТ |
от 0 до 160 |
0,01 |
от 30 до 60 |
- |
±0,03 |
|
от 0 до 200 |
0,01 |
от 40 до 100 |
- |
±0,04 | |
|
от 0 до 250 |
0,01 |
от 40 до 100 |
- | ||
|
от 0 до 300 |
0,01 |
от 40 до 100 |
- | ||
|
от 0 до 400 |
0,01 |
от 63 до 160 |
- |
±0,04 | |
|
св. 160 до 250 |
- |
±0,08 | |||
|
от 0 до 500 |
0,01 |
от 80 до 160 |
- |
±0,05 | |
|
св. 160 до 250 |
- |
±0,1 | |||
|
от 0 до 600 |
0,01 |
от 80 до 160 |
- |
±0,05 | |
|
св. 160 до 300 |
- |
±0,1 | |||
|
от 0 до 630 |
0,01 |
от 80 до 200 |
- |
±0,07 | |
|
св. 200 до 300 |
- |
±0,14 | |||
|
от 0 до 800 |
0,01 |
от 80 до 200 |
- |
±0,07 | |
|
св. 200 до 300 |
- |
±0,14 | |||
|
от 0 до 1000 |
0,01 |
от 80 до 200 |
- |
±0,07 | |
|
св. 200 до 300 |
- |
±0,14 | |||
|
от 0 до 1250 |
0,01 |
от 100 до 200 |
- |
±0,10 | |
|
св. 200 до 300 |
- |
±0,20 | |||
|
от 0 до 1500 |
0,01 |
от 100 до 200 |
- |
±0,10 | |
|
св. 200 до 300 |
- |
±0,20 | |||
|
от 0 до 1600 |
0,01 |
от 100 до 200 |
- |
±0,14 | |
|
св. 200 до 300 |
- |
±0,28 | |||
|
от 0 до 2000 |
0,01 |
от 100 до 200 |
- |
±0,14 | |
|
св. 200 до 300 |
- |
±0,28 |
Продолжение таблицы 3
|
2 |
3 |
4 |
5 |
6 |
|
от 0 до 300 |
0,01 |
от 40 до 100 |
- |
±0,04 |
|
от 0 до 400 |
0,01 |
от 63 до 125 |
- |
±0,04 |
|
св. 125 до 250 |
- |
±0,08 | ||
|
от 0 до 500 |
0,01 |
от 80 до 160 |
- |
±0,05 |
|
св. 160 до 250 |
- |
±0,10 | ||
|
от 0 до 600 |
0,01 |
от 80 до 160 |
- |
±0,05 |
|
св. 160 до 300 |
- |
±0,10 | ||
|
от 0 до 630 |
0,01 |
от 80 до 200 |
- |
±0,07 |
|
св. 200 до 300 |
- |
±0,14 | ||
|
от 0 до 800 |
0,01 |
от 80 до 200 |
- |
±0,07 |
|
св. 200 до 300 |
- |
±0,14 | ||
|
от 0 |
0,01 |
от 80 до 200 |
- |
±0,07 |
|
до 1000 |
св. 200 до 500 |
- |
±0,14 | |
|
от 0 |
0,01 |
от 100 до 200 |
- |
±0,10 |
|
до 1250 |
св. 200 до 500 |
- |
±0,20 | |
|
от 0 |
0,01 |
от 100 до 200 |
- |
±0,10 |
|
до 1500 |
св. 200 до 500 |
- |
±0,20 | |
|
от 0 |
0,01 |
от 100 до 200 |
- |
±0,14 |
|
до 1600 |
св. 200 до 500 |
- |
±0,28 | |
|
от 0 |
0,01 |
от 100 до 200 |
- |
±0,14 |
|
до 2000 |
св. 200 до 500 |
- |
±0,28 | |
|
от 0 |
0,01 |
от 100 до 200 |
- |
±0,22 |
|
до 2500 |
св. 200 до 500 |
- |
±0,30 | |
|
от 0 |
0,01 |
от 150 до 200 |
- |
±0,26 |
|
до 3000 |
св. 200 до 500 |
- |
±0,34 | |
|
от 0 |
0,01 |
от 150 до 200 |
- |
±0,30 |
|
до 3500 |
св. 200 до 500 |
- |
±0,40 | |
|
от 0 |
0,01 |
от 150 до 200 |
- |
±0,34 |
|
до 4000 |
св. 200 до 500 |
- |
±0,45 |
* Нижний предел диапазона измерений установлен для измерений наружных размеров
Таблица 4 -
и технические
2.
|
Наименование характеристики |
Значение |
|
Допускаемое отклонение от плоскостности и прямолинейности измерительных поверхностей губок штангенциркулей, а также торца штанги штангенциркулей модификаций Ш^Ц-Т, ШЦ^Ц-Т, Ш^ЦК-1, мм |
0,02 |
|
Допускаемое отклонение от параллельности плоских измерительных поверхностей губок, мм, не более, для штангенциркулей:
|
0,02 0,03 |
|
Допускаемое отклонение размера сдвинутых до соприкосновения губок с цилиндрическими измерительными поверхностями для измерения внутренних размеров штангенциркулей модификаций ШЦ-ТТ, ШЦ-ТТТ и ШЦЦ-ТТ, ШЦЦ-III мм |
±0,03 |
Размер сдвинутых до соприкосновения губок с цилиндрическими
|
поверхностями, габаритные размеры и масса штангенци |
ркулей | ||
|
Диапазон измерений, мм |
Размер сдвинутых до соприкосновения губок с цилиндрическими поверхностями, мм |
Габаритные размеры, мм, не более |
Масса, кг, не более |
|
1 |
2 |
3 |
4 |
|
от 0 до 100 |
- |
70x25x190 |
0,14 |
|
от 0 до 125 |
- |
90x25x260 |
0,35 |
|
от 0 до 150 |
- |
90x25x260 |
0,35 |
|
от 0 до 160 |
10 |
90x25x280 |
0,45 |
|
от 0 до 200 |
10 |
110x25x350 |
0,48 |
|
от 0 до 250 |
10 |
135x25x400 |
0,50 |
|
от 0 до 300 |
10 |
140x25x450 |
0,55 |
|
от 0 до 400 |
10 / 20 |
275x30x600 |
1,10 |
|
от 0 до 500 |
10 / 20 |
355x30x680 |
1,10 |
|
от 0 до 600 |
10 / 20 |
355x30x800 |
1,70 |
|
от 0 до 630 |
10 / 20 |
355x30x780 |
1,70 |
|
от 0 до 800 |
10 / 20 |
355x33x1100 |
2,10 |
|
от 0 до 1000 |
10 / 20 |
560x33x1350 |
3,30 |
|
от 0 до 1250 |
10 / 20 |
690x33x1520 |
4,20 |
|
от 0 до 1500 |
10 / 20 |
690x43x1750 |
4,80 |
|
от 0 до 1600 |
10 / 20 |
690x43x1880 |
5,10 |
|
от 0 до 2000 |
20 |
690x55x2450 |
6,50 |
|
от 0 до 2500 |
20 / 30 |
690x70x3250 |
22,00 |
|
1 |
2 |
3 |
4 |
|
от 0 до 3000 |
20 / 30 |
710x80x3450 |
36,00 |
|
от 0 до 3500 |
20 / 30 |
710x80x3850 |
38,00 |
|
от 0 до 4000 |
40 |
805x80x4450 |
39,50 |
Таблица 6 - Длина вылета губок штангенциркулей
|
Диапазон измерений, мм |
1 вылет губок с плоскими измерительными поверхностями для измерений наружных размеров, мм |
11 вылет губок с кромочными измерительными поверхностями для измерений внутренних размеров, мм |
12 вылет губок с кромочными измерительными поверхностями для измерений наружных размеров, мм |
13 вылет губок с цилиндрическими измерительными поверхностями для измерения внутренних размеров, мм | |
|
не менее |
не более |
не менее |
не менее |
не менее | |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Для штангенциркулей модификаций Ш |
[Ц-I, ШЦЦ-I, ШЦК-Т | ||||
|
от 0 до 100 |
30 |
60 |
12 |
- |
- |
|
от 0 до 125 |
30 |
60 |
15 |
- |
- |
|
от 0 до 150 |
30 |
60 |
15 |
- |
- |
|
от 0 до 160 |
30 |
60 |
15 |
- |
- |
|
от 0 до 200 |
40 |
100 |
18 |
- |
- |
|
от 0 до 250 |
40 |
100 |
18 |
- |
- |
|
от 0 до 300 |
40 |
100 |
18 |
- |
- |
|
Для штангенциркулей модификаций ШЦ-II, ШЦ^Ц-ТТ | |||||
|
от 0 до 160 |
30 |
60 |
- |
15 |
6 |
|
от 0 до 200 |
40 |
100 |
- |
20 |
8 |
|
от 0 до 250 |
40 |
100 |
- |
30 |
8 |
|
от 0 до 300 |
40 |
100 |
- |
30 |
9 |
|
от 0 до 400 |
63 |
250 |
- |
40 |
9 |
|
от 0 до 500 |
80 |
300 |
- |
50 |
12 |
|
от 0 до 600 |
80 |
300 |
- |
50 |
15 |
|
от 0 до 630 |
80 |
300 |
- |
50 |
15 |
|
от 0 до 800 |
80 |
300 |
- |
50 |
15 |
|
от 0 до 1000 |
80 |
300 |
- |
50 |
15 |
|
от 0 до 1250 |
100 |
300 |
- |
60 |
15 |
|
от 0 до 1500 |
100 |
300 |
- |
60 |
15 |
|
от 0 до 1600 |
100 |
300 |
- |
60 |
15 |
|
от 0 до 2000 |
100 |
300 |
- |
60 |
15 |
|
Для штангенциркулей модификаций Ш^Ц-Ш, Ш^Ц^Ц-ТТТ | |||||
|
от 0 до 160 |
30 |
60 |
- |
- |
6 |
|
от 0 до 300 |
40 |
100 |
- |
- |
8 |
|
от 0 до 400 |
63 |
250 |
- |
- |
9 |
|
от 0 до 500 |
80 |
300 |
- |
- |
12 |
|
от 0 до 600 |
80 |
300 |
- |
- |
15 |
|
от 0 до 630 |
80 |
300 |
- |
- |
15 |
|
от 0 до 800 |
80 |
300 |
- |
- |
15 |
Продолжение таблицы 6
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Для штангенциркулей модификаций Ш^Ц-Ш, Ш^Ц^Ц-111 | |||||
|
от 0 до 1000 |
80 |
500 |
- |
- |
15 |
|
от 0 до 1250 |
100 |
500 |
- |
- |
15 |
|
от 0 до 1500 |
100 |
500 |
- |
- |
15 |
|
от 0 до 1600 |
100 |
500 |
- |
- |
15 |
|
от 0 до 2000 |
100 |
500 |
- |
- |
15 |
|
от 0 до 2500 |
100 |
500 |
- |
- |
15 |
|
от 0 до 3000 |
150 |
500 |
- |
- |
15 |
|
от 0 до 3500 |
150 |
500 |
- |
- |
15 |
|
от 0 до 4000 |
150 |
500 |
- |
- |
15 |
Таблица 7 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч, не менее |
10000 |
|
Средний срок службы, лет, не менее |
3 |
наносится на титульный лист паспорта типографским способом.
Комплектность средства измеренийТаблица 8 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Штангенциркуль |
Micron |
1 шт. |
|
Футляр |
- |
1 шт. |
|
Источник питания (батарейка)1^ |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
- только для штангенциркулей с цифровым отсчётным устройством | ||
приведены в разделе 6 «Порядок работы» Руководства по эксплуатации «Штангенциркули Micron модификаций ШЦ-I, ШЦ-П, ШЦ-Ш, ШЦК-I, ШЦЦ-I, ШЦЦ-П, ШЦЦ-III. Руководство по эксплуатации» и разделе 5 «Устройство и принцип работы» документов «Штангенциркули Micron модификации ШЦ-I. Паспорт», «Штангенциркули Micron модификации ШЦ- II. Паспорт», «Штангенциркули Micron модификации ШЦ- III. Паспорт», «Штангенциркули Micron модификации ШЦК-I. Паспорт», «Штангенциркули Micron модификации ШЦЦ- I. Паспорт», «Штангенциркули Micron модификации ШЦЦ- II. Паспорт» «Штангенциркули Micron модификации ШЦЦ- III. Паспорт».
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1^10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
Стандарт предприятия «Штангенциркули Micron» SHANGHAI UNI-STAR TOOLS COMPANY, Китай.
ПравообладательSHANGHAI UNI-STAR TOOLS COMPANY, Китай
Адрес: No.15-2, HANGQI ROAD, DAMAIWAN INDUSTRIAL PARK, SHANGHAI, 201316, CHINA
ИзготовительSHANGHAI UNI-STAR TOOLS COMPANY, Китай
Адрес: No.15-2, HANGQI ROAD, DAMAIWAN INDUSTRIAL PARK, SHANGHAI, 201316, CHINA
PUDONG,
PUDONG,
г. Чехов,
ТЕСТ»
Общество с ограниченной ответственностью «ПРОММАШ (ООО «ПРОММАШ ТЕСТ»)
Адрес места осуществления деятельности: 142300, Московская обл., ш. Симферопольское, д. 2, лит. А, помещ. I
Юридический адрес: 119530, г. Москва, пр-кт Вернадского, д. 41, стр. 1, эт. 4, помещ. I, ком. 28
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312126.
|
Наименование характеристики |
Значение |
|
Допускаемое отклонение от параллельности измерительных поверхностей губок с цилиндрическими измерительными поверхностями для измерений внутренних размеров штангенциркулей модификаций ШЦ-II, Ш^Ц-Ш и Ш^Ц^Ц-П, ШЦ^Ц-III, мм, не более |
0,03 |
|
Допускаемое отклонение от параллельности измерительных поверхностей губок с кромочными измерительными поверхностями для измерений внутренних размеров штангенциркулей модификаций ШЦ-I, Ш^Ц^Ц-I, Ш^ЦК-I, мм |
0,02 |
|
Расстояние между измерительными поверхностями губок с кромочными измерительными поверхностями для измерений внутренних размеров штангенциркулей модификаций ШЦ-I, ШЦЦ-I, ШЦК-I, установленных на размер 10 мм, мм |
■^^^ + 0,07 |
|
Степень защиты по ГОСТ 14254-96 штангенциркулей*:
|
IP67 / IP65 / IP54 IP65 IP65 |
|
Условия эксплуатации: Температура окружающего воздуха, °С Относительная влажность воздуха, %, |
от +15 до +25 не более 80 |
|
*-Защита имеется только у штангенциркулей модификации Ш^Ц^Ц с соответствующей маркировкой | |
Таблица 5
- по заказу потребителя. Конкретное значение указывается в эксплуатационной документации
