О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 13 сентября 2023 г. № 1894 «Об утверждении типов средств измерений», о признании утратившими силу приказов Федерального агентства по техническому регулированию и метрологии от 11 октября 2023 г. № 2157 «О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 13 сентября 2023 г. № 1894 «Об утверждении типов средств измерений», от 3 ноября 2023 г. № 2318 «О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 11 октября 2023 г. № 2157 «О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 13 сентября 2023 г.

№ 1894 «Об утверждении типов средств измерений»

В целях исправления технических ошибок п р и к а з ы в а ю:

• 1. Внести изменения в пункт 13 приложения к приказу от 13 сентября 2023 г. № 1894 «Об утверждении типов средств измерений», заменив описание типа и сведения об утвержденном типе средства измерений, прилагаются к настоящему приказу.

• 2. Признать утратившим силу приказ Федерального агентства по техническому регулированию и метрологии от 11 октября 2023 г. № 2157 «О внесении изменений в приказ Федерального регулированию и метрологии от 13 сентября 2023 типов средств измерений».

  агентства по техническому

  № 1894 «Об утверждении

  г.

  Федерального агентства

  3 ноября 2023 г. № 2318

• 3. Признать утратившим силу приказ по техническому регулированию и метрологии от «О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 11 октября 2023 г. № 2157 «О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 13 сентября 2023 г. № 1894 «Об утверждении типов средств измерений».

• 4. ФГБУ «ВНИИМС» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель руководителя

< > Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

Сертификат: 525EEF525B83502D7A69D9FC03064C2A

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 06.03.2024 до 30.05.2025

\______________

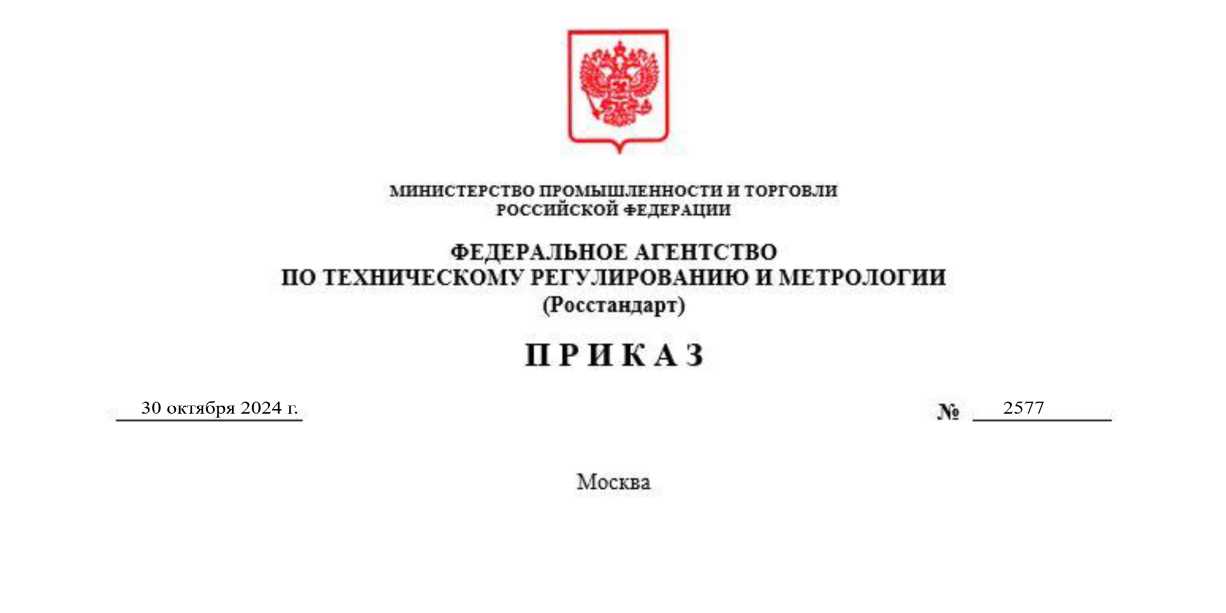

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «30» октября 2024 г. № 2577

Регистрационный № 90001-23

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Уровнемеры радарные RRF

Уровнемеры радарные RRF (далее - уровнемеры) предназначены для бесконтактного измерения уровня жидкостей, паст, шламов, суспензий, пульп и различных сыпучих материалов в открытых и закрытых емкостях или емкостях, работающих под высоким давлением и при высокой температуре измеряемой среды.

Уровнемеры допускается применять для передачи единицы уровня (длины) рабочим средствам измерений.

Принцип работы уровнемеров основан на частотном методе измерения расстояния до объекта. Используемый радарный принцип называется частотно-модулированная незатухающая волна (FMCW). При измерении используется высокочастотный сигнал, частота излучения которого во время измерения линейно возрастает. Излучаемый сигнал отражается от поверхности измеряемого продукта и с небольшой временной задержкой принимается антенной. В электронном преобразователе сигналов уровнемера с помощью быстрого преобразования Фурье определяется разница между частотами отражённого сигнала и сигнала, излучаемого в текущий момент времени. Разность частот сигналов прямо пропорциональна расстоянию до поверхности среды (уровню от условного нуля).

Уровнемеры могут передавать измеренный параметр по токовому выходу (4 - 20) мА с наложенным протоколом HART®, по интерфейсу RS485 с использованием протоколов Modbus или PROFIBUS, по беспроводному протоколу Bluetooth.

В состав уровнемеров входят:

• - преобразователь сигналов со встроенным дисплеем для индикации и управления (далее - преобразователь);

• - приёмо-передающее устройство с антенной.

Уровнемеры выпускаются в следующих модификациях:

• - RRF 1 - уровнемеры, работающие на частотах 26 ГГц;

• - RRF 4 - уровнемеры, работающие на частотах 120 ГГц;

• - RRF 5 - уровнемеры, работающие на частотах 80 ГГц.

Уровнемеры могут вычислять массу и объём измеряемой среды в резервуаре на основании измеренного уровня и градуировочной таблицы и плотности среды, записанных в память уровнемера.

В зависимости от назначения уровнемеры изготавливаются в стандартном, высокотемпературном, взрывозащищённом исполнениях, а также исполнение на высокое давление. Уровнемеры выпускаются со следующими типами технологических присоединений: резьбовое, фланцевое, гигиеническое.

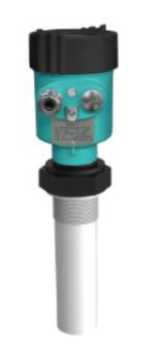

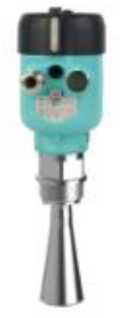

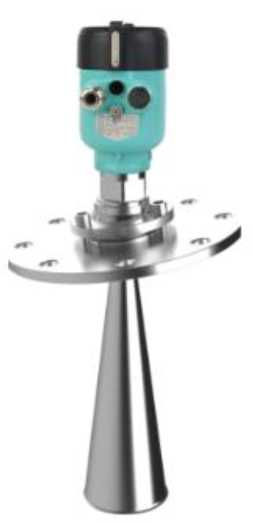

а) резьбовое присоединение с короткой рупорной антенной б) фланцевое присоединение с длинной рупорной антенной

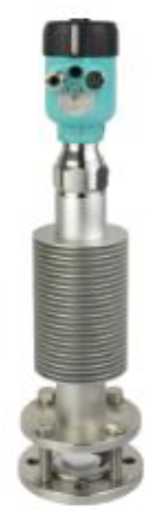

в) фланцевое присоединение для высокотемпературного исполнения

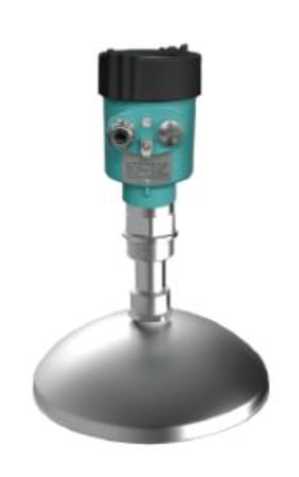

е) резьбовое присоединение с параболической антенной

ж) фланцевое присоединение с линзовой антенной

з) резьбовое соединение с каплевидной антенной

Рисунок 1 - Внешний вид уровнемеров

Нанесение знака поверки на уровнемеры не предусмотрено.

Заводские номера уровнемеров имеют буквенно-цифровой формат и наносятся на маркировочную табличку типографическим методом. Маркировочная табличка с указанием мест нанесения знака утверждения типа и заводского номера приведена на рисунке 2. Маркировочная табличка прикрепляется на боковой поверхности преобразователя сигналов.

Уровнемер радарный RRF

Модиф икация________________

Зав. номер:_____________________

Диапазон измерения:________

Ее)________ It_______

Пита н ие:_______________________

________°C

Рисунок 2 - Пример маркировочной таблички

от преднамеренных и непреднамеренных изменений системой паролей с разграничением уровней доступа. Все изменения конфигурационных параметров сохраняются в защищённой области памяти.

Идентификационные данные программного обеспечения приведены в таблице 1. Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.

Таблица 1 -

данные ПО

Таблица 2 -

Таблица 3 - Основные технические

на маркировочную табличку, закреплённую на боковой поверхности преобразователя сигналов, при помощи наклейки и на титульный лист руководства по эксплуатации типографским способом.

Таблица 4 - Комплектность

приведены в п. 1.4 руководств по эксплуатации У.201010 РЭ (Уровнемеры радарные RRF1), У.201040 РЭ (Уровнемеры радарные RRF4), У.201050 РЭ (Уровнемеры радарные RRF5).

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;

Техническая документация «FEEJOY Technology (Shanghai) CO., Ltd», Китай.

«FEEJOY Technology (Shanghai) CO.,

Адрес: No. 62, Lane 818, XiaNing Rd., Телефон: +86 2157274400

Web-сайт: www.feejoygroup.com

E-mail: export01@feejoy.com

«FEEJOY Technology (Shanghai) CO.,

Адрес: No. 62, Lane 818, XiaNing Rd., Телефон: +86 2157274400

Web-сайт: www.feejoygroup.com E-mail: export01@feejoy.com

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)

Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Тел.: +7 (495) 437-55-77, факс: +7 (495) 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от « _ »    (^к_^бря     2024 г. № ___^__

Сведения

об утвержденном типе средства измерений
