МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

30 октября 2024 г.

Москва

Об утверждении типов средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Утвердить:

типы средств измерений,  сведения о которых прилагаются

к настоящему приказу;

описания типов к настоящему приказу.

• 2. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель руководителя Е.Р. Лазаренко

< >

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

Сертификат: 525EEF525B83502D7A69D9FC03064C2A

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 06.03.2024 до 30.05.2025

\______________

---

ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «___» __2024 г. № ____ Сведения об утвержденных типах средств измерений

№ п/ п

Наименование типа

Обозначение типа

Код характера произ-вод-ства

Рег. Номер

Зав. номер(а)

Изготовители

Правообладатель

Код иден-тифи-кации производства

Методика поверки

Интервал между поверками

Заявитель

Юридическое лицо, проводившее испытания

Дата утверждения акта

1

2

3

4

5

6

7

8

9

10

11

12

13

14

1.

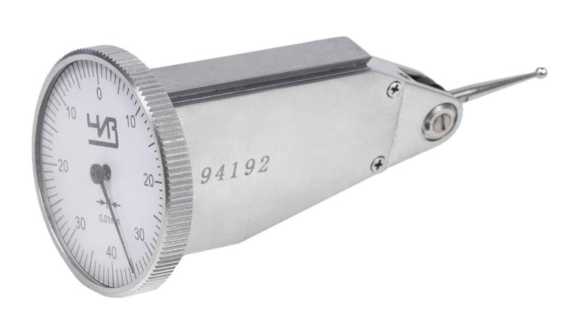

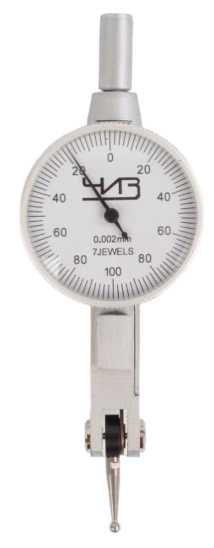

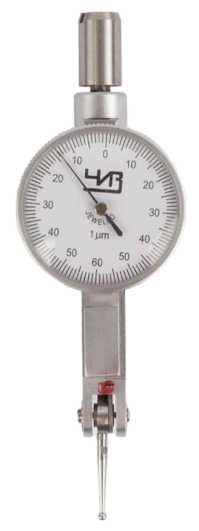

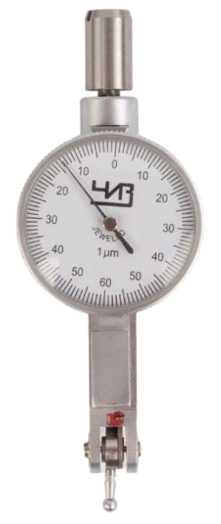

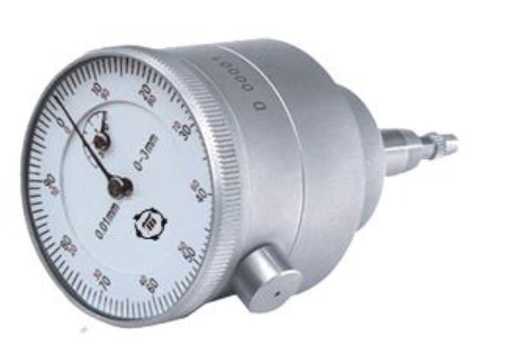

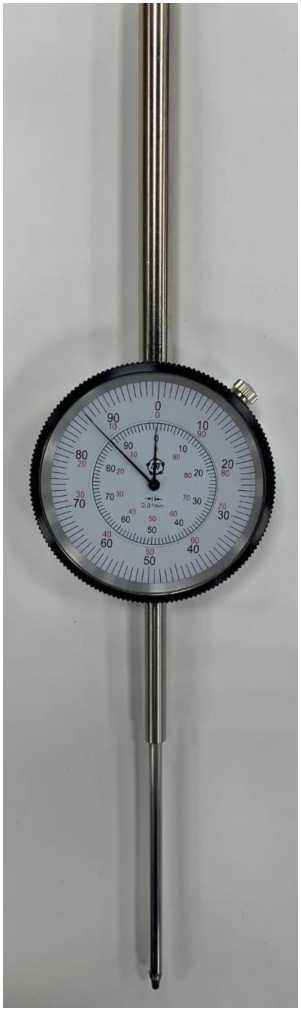

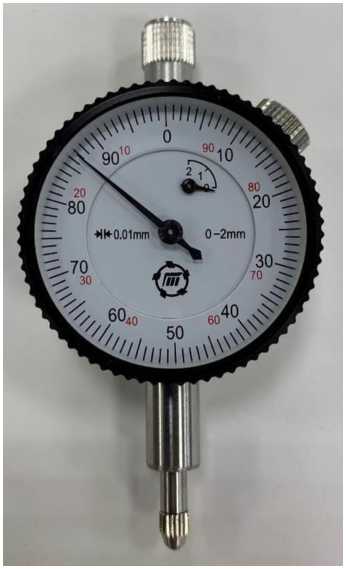

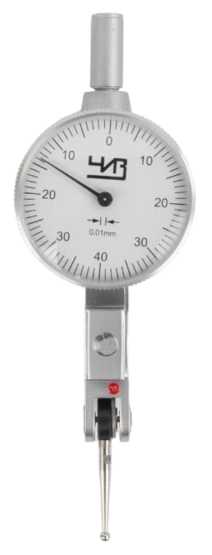

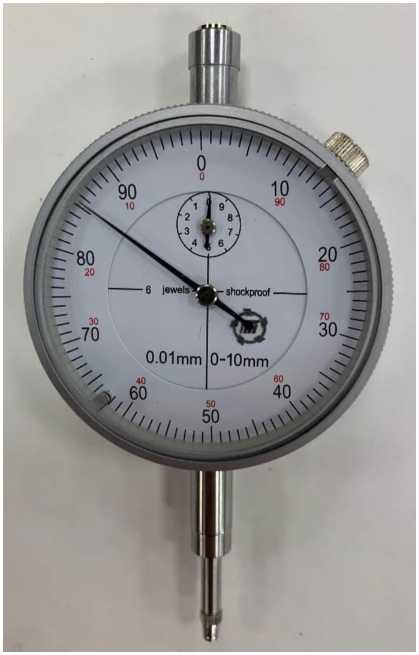

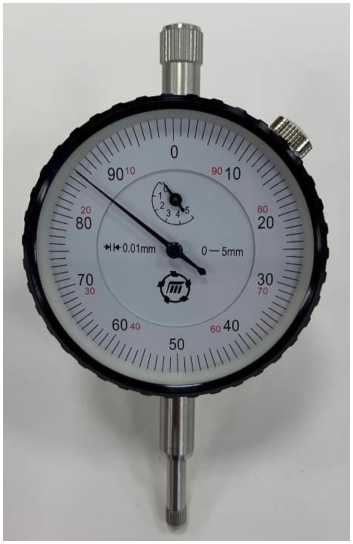

Индикаторы рычажнозубчатые

ЧИЗ

С

93622-24

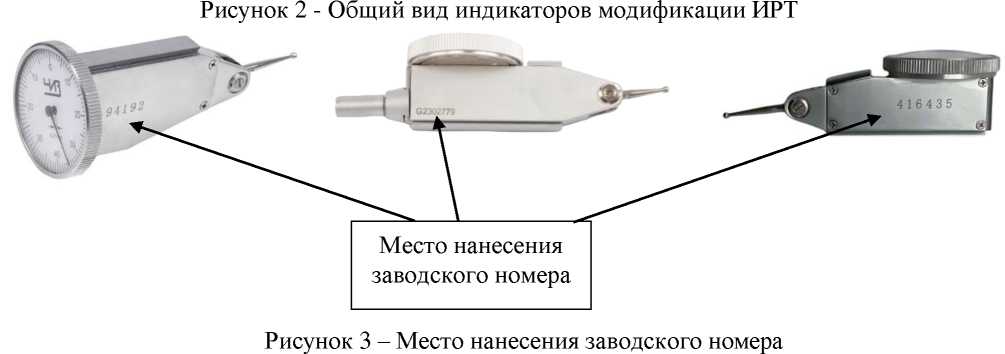

мод. ИРБ зав. №№ 415205, CE009451, G2302779; мод. ИРТ зав. № 385446

OPTIM CON SULT INTER NATIONAL CO., LIM ITED., КНР

OPTIM CONSULT INTERNATIONAL CO., LIMITED., КНР

ОС

МП-7.012 2024 «ГСИ. Индикаторы рычаж- но- зубчатые ЧИЗ. Методика поверки»

1 год

Акционерное общество Торговый дом «Челябинский инструментальный завод» (АО ТД «ЧИЗ»), г. Москва

ООО РМЦ «Ка-либрон», г. Москва

01.07.2024

2.

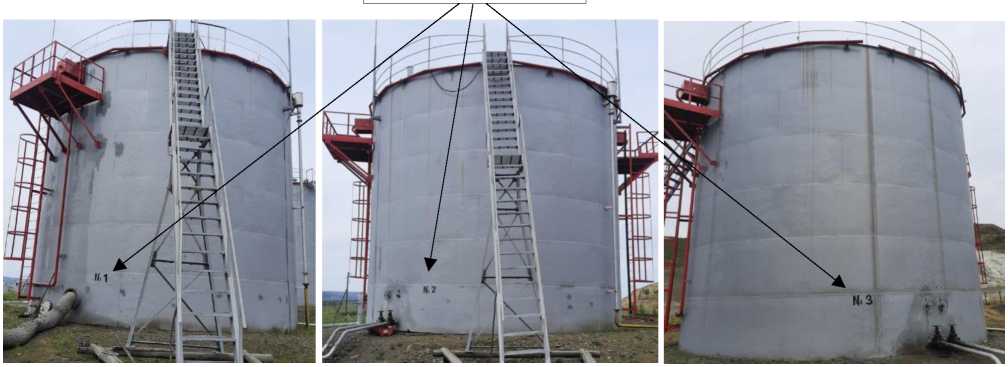

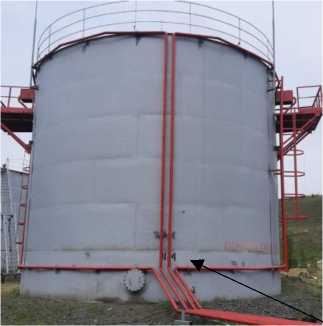

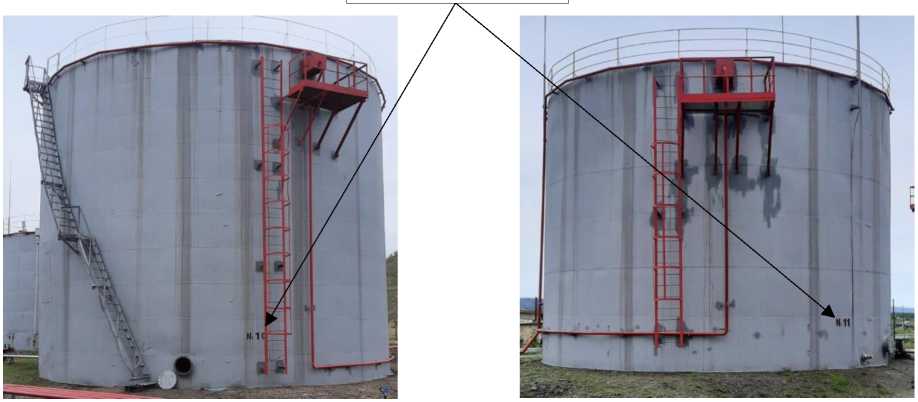

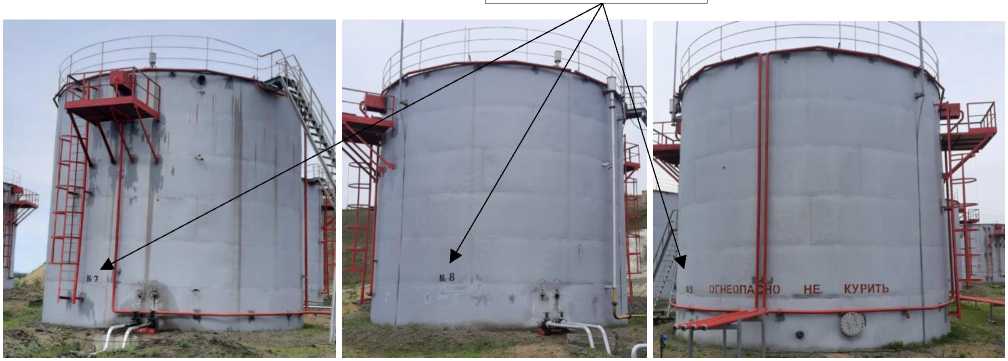

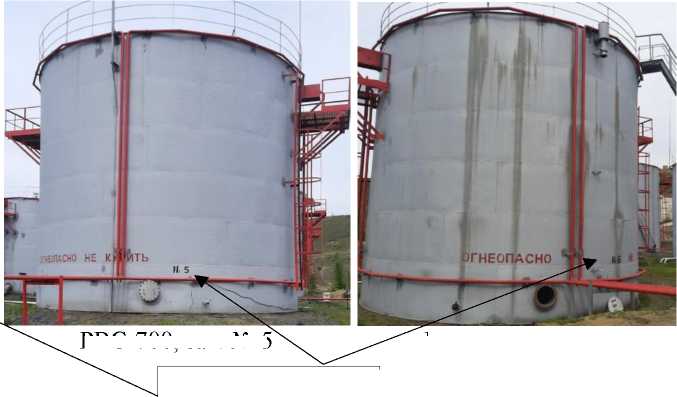

Резервуары вертикальные стальные цилиндрические

РВС

Е

93623-24

модификация РВС-700 заводские №№ 1, 2, 3, 4, 5, 6, 7, 8, 9; модификация РВС-2000 заводской № 10; модификация РВС-1000 заводской № 11

Акционерное общество «Са-хаэнерго» (АО «Сахаэнерго»), Республика Саха (Якутия), Булунский улус, п. Тикси

Акционерное общество «Са-хаэнерго» (АО «Сахаэнерго»), Республика Саха (Якутия), Булунский улус, п. Тикси

ОС

ГОСТ 8.570-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки»

5 лет

Акционерное общество «Са-хаэнерго» (АО «Сахаэнерго»), Республика Саха (Якутия), Булунский улус, п. Тикси

ООО «ПРОММАШ ТЕСТ», г. Москва

17.05.2024

3.

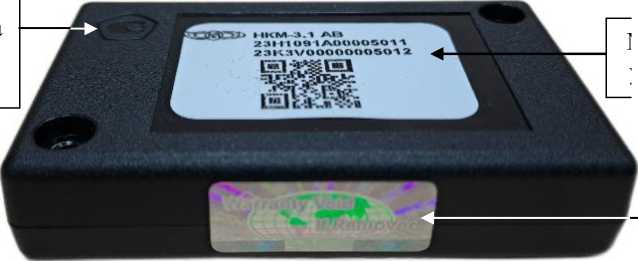

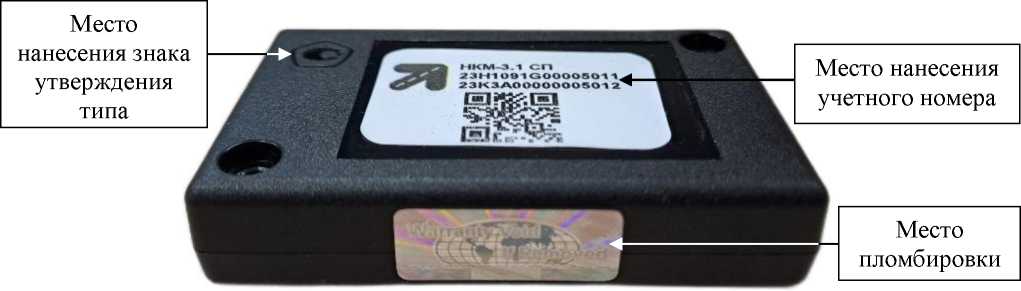

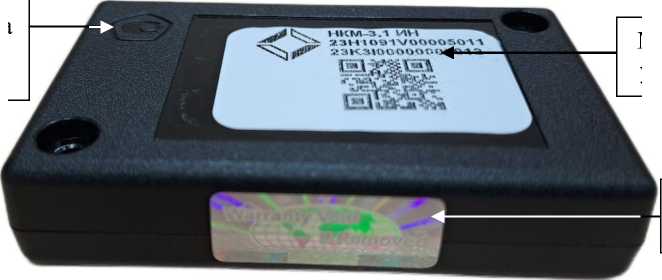

Блоки СКЗИ

НКМ-3.1

С

93624-24

0000000000000000-

Акционерное

Акционерное

ОС

МП 8501-

4 года

Акционерное

ФГУП

21.06.2024

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «30» октября 2024 г. № 2578

Регистрационный № 93636-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная

учета электроэнергии (АИИС КУЭ) ЭС-1 Центральной ТЭЦ филиала «Невский» ПАО «ТГК-1» (действующие электроустановки)

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ЭС-1 Центральной ТЭЦ филиала «Невский» ПАО «ТГК-1» (действующие электроустановки) (далее - АИИС КУЭ) предназначена для автоматического измерения активной и реактивной электрической энергии, а также для автоматизированного сбора, обработки, хранения и отображения информации. АИИС КУЭ возможно использовать для передачи (получения) данных смежным субъектам энергетики. Выходные данные системы могут быть использованы для коммерческих расчетов.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную, двухуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерений.

АИИС КУЭ решает следующие задачи:

• - автоматическое измерение количества активной и реактивной электрической энергии с дискретностью 30 минут и нарастающим итогом приращений активной и реактивной электроэнергии (мощности);

  о состоянии средств измерений

• - автоматический сбор и хранение данных («Журналы событий»);

  и/или по запросу (настраиваемый времени результатов измерений и

• - периодический (не реже 1-го раза в сутки параметр) автоматический сбор привязанных к единому данных о состоянии средств измерений («Журналы событий»);

• - хранение результатов измерений;

• - передача результатов измерений в организации-участники оптового (розничного) рынкаэлектроэнергии в XML или собственном формате с применением ЭЦП или без неё;

• - обеспечение защиты оборудования, программного обеспечения и данных от несанкционированного доступа на физическом и программном уровне (установка паролей, пломбирование и т.п.);

• - диагностика функционирования технических и программных средств АИИС КУЭ;

• - конфигурирование и настройка параметров АИИС КУЭ;

• - автоматическое ведение единого времени в АИИС КУЭ (коррекция времени).

АИИС КУЭ включает в себя следующие уровни:

1- й уровень - информационно-измерительный комплекс (далее - ИИК), включающий в себя измерительные трансформаторы тока (далее - ТТ), измерительные трансформаторы напряжения (далее - ТН) и многофункциональные счетчики активной и реактивной электрической энергии (далее - счетчики). Метрологические и технические характеристики измерительных компонентов АИИС КУЭ приведены в таблицах 2, 3.

2- й уровень — информационно-вычислительный комплекс (далее - ИВК) - технические средства для организации локальной вычислительной сети и программно-технический комплекс (далее - ПТК) АИИС КУЭ, включающий аппаратные средства и программное обеспечение (далее - ПО) для обеспечения функции хранения результатов измерений (далее - сервер БД) и программное обеспечение для сбора и доступа к данным, их конфигурации и формирования автоматизированных рабочих мест (далее - АРМ).

ПТК АИИС КУЭ развёрнут в центре обработки данных (далее - ЦОД) филиала «Невский» ПАО «ТГК-1». АРМы развёрнуты в ЦОД и на рабочих местах специалистов.

На первом уровне первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые сигналы, которые по вторичным цепям поступают на соответствующие входы электронных счетчиков электрической энергии (измерительный канал (далее - ИК). Измеренная электрическая энергия за интервал времени 30 мин записывается в энергонезависимую память счетчика.

На втором уровне происходит:настройка параметров ИВК;

• - сбор данных из памяти счетчиков в БД;

• - хранение данных в БД;

• - формирование справочных и отчетных документов;

• - передача информации смежным субъектам электроэнергетики - участникам оптового рынка электрической энергии и мощности и в программно-аппаратный комплекс коммерческого оператора (ПАК КО);

• - настройка, диагностика и мониторинг функционирования технических и программных средств АИИС КУЭ;

• - поддержание точного времени в системе.

ПТК АИИС КУЭ производит сбор данных из памяти счётчиков электроэнергии и их хранение в БД, обработку, отображение, подготовку отчётных документов, а также формирование и передачу информации в виде утверждённых макетов в ПАК КО и другим участникам энергосистемы в рамках согласованных регламентов. ПТК имеет возможность двунаправленного обмена данными с другими ПТК как макетами утверждённых форм, так и данными в собственном формате. Отправка данных по электронной почте в XML-формате возможна с ЭЦП и без неё.

СОЕВ обеспечивает единое календарное время (день, месяц, год, час, минута, секунда) на всех компонентах и уровнях системы.

Для поддержания единого времени в АИИС КУЭ используется шкала времени устройства синхронизации частоты и времени Метроном версии 1000 (далее - УСЧВ). ПТК АИИС КУЭ не менее одного раза в сутки синхронизирует часы с сервером времени при расхождении более чем на ±2 с. (настраиваемый параметр). ПТК АИИС КУЭ синхронизирует часы счётчиков при сеансах связи при расхождении времени более чем на ±2 с. (настраиваемый параметр).

Факт каждой коррекции регистрируется в журнале событий счётчиков и сервера БД.

Журналы событий счётчиков электрической энергии и сервера БД отражают время (дата, часы, минуты) коррекции часов счётчиков и сервера в момент, непосредственно предшествующий корректировке.

Маркировка заводского номера и даты выпуска АИИС КУЭ наносится на этикетку, расположенную на корпусе сервера ИВК, типографическим способом. Дополнительно заводской номер указывается в паспорте-формуляре.

Заводской номер АИИС КУЭ: 026

Нанесение знака поверки на АИИС КУЭ не предусмотрено.

Программное обеспечение

В АИИС КУЭ используется программное обеспечение (ПО) ПК «Энергосфера». ПО ПК «Энергосфера» используется при учёте электрической энергии и обеспечивает обработку, организацию учёта и хранения результатов измерений, а также их отображение, распечатку с помощью принтера и передачу в форматах, предусмотренных регламентом оптового рынка электроэнергии. Идентификационные данные ПК «Энергосфера» указаны в таблице 1.

ПО ПК «Энергосфера» обеспечивает защиту программного обеспечения и измерительной информации паролями в соответствии с правами доступа.

Таблица 1 -

данные ПО

Идентификационные данные (признаки)	Значение
OC MS Windows
Идентификационное наименование ПО	pso metr.dU
Номер версии (идентификационный номер) ПО	не ниже 1.1.1.1
Цифровой идентификатор ПО	cbeb6f6ca69318bed976e08a2bb7814b (для 32-разрядного сервера опроса), 6c13139810a85b44f78e7e5c9a3edb93 (для 64-разрядного сервера опроса)
Linux-подобные ОС
Идентификационное наименование ПО	libpso metr.so
Цифровой идентификатор ПО	01e3eae897f3ce5aa58ff2ea6b948061

ПО ПК «Энергосфера» не влияет на метрологические характеристики ИК АИИС КУЭ, указанные в таблице 2.

Уровень защиты ПО ПК «Энергосфера» от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Состав измерительных каналов АИИС КУЭ и их основные метрологические характеристики приведены в таблице 2.

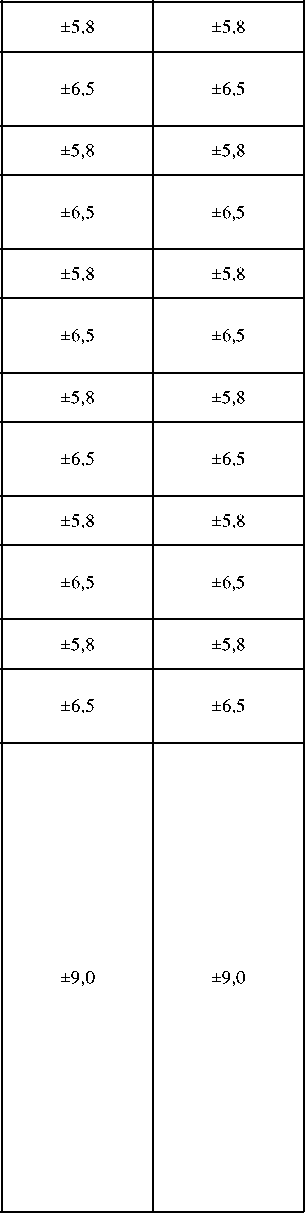

Таблица 2 - Состав измерительных каналов АИИС КУЭ и их основные метрологические характеристики

о S о к	Наименование ИК	Измерительные компоненты				Вид электроэнергии	Метрологические характеристики ИК
		ТТ	ТН	Счётчик	УСЧВ		Основная погрешность, %	Погрешность в рабочих условиях, %
1	2	3	4	5	6	7	8	9
1	КЛ-220 кВ ЭС-1 Центральной ТЭЦ-Чесменская (К-271)	VAU-245 Кл. т. 0,2S Ктт 1000/1 Рег. № 37850-08	VAU-245 Кл. т. 0,2 Ктн 220000/V3/100/V3 Рег. № 37850-08	A1802RALQ- P4GB- DW-4 Кл. т. 0,2S/0,5 Рег. № 31857-11	Метроном версии 1000 Рег. № 56465-14	активная реактивная	±0,6 ±1,3	±1,5 ±2,4
2	КВЛ-220 кВ ЭС-1 Центральной ТЭЦ- Звездная (К-272)	VAU-245 Кл. т. 0,2S Ктт 1000/1 Рег. № 37850-08	VAU-245 Кл. т. 0,2 Ктн 220000/V3/100/V3 Рег. № 37850-08	A1802RALQ- P4GB- DW-4 Кл. т. 0,2S/0,5 Рег. № 31857-11		активная реактивная	±0,6 ±1,3	±1,5 ±2,4
3	Т-1 35кВ	ТЛК Кл. т. 0,5S Ктт 1000/5 Рег. № 47959-11	НАМИ-35 УХЛ1 Кл. т. 0,5 Ктн 35000/100 Рег. № 19813-00	A1805RALQ- P4GB- DW-4 Кл. т. 0,5S/1,0 Рег. № 31857-11		активная реактивная	±1,2 ±2,8	±3,3 ±5,6
4	Т-2 35кВ	ТЛК Кл. т. 0,5S Ктт 1000/5 Рег. № 47959-11	НАМИ-35 УХЛ1 Кл. т. 0,5 Ктн 35000/100 Рег. № 19813-00	A1805RALQ- P4GB- DW-4 Кл. т. 0,5S/1,0 Рег. № 31857-11		активная реактивная	±1,2 ±2,8	±3,3 ±5,6

Пределы допускаемой абсолютной погрешности смещения шкалы времени компонентов АИИС КУЭ, входящих в состав

СОЕВ, относительно шкалы времени UTC(SU), (±А), с_____________________________________________________________

Примечания

• 1 Характеристики погрешности ИК даны для измерений электроэнергии и средней мощности (получасовой).

• 2 В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности 0,95.

• 3 Погрешность в рабочих условиях указана для cos9 = 0,5, инд I 0.02^1„ом и температуры окружающего воздуха в месте расположения счетчиков электроэнергии для ИК №№ 1-24 от +10 °C до +35 °C.

• 4 Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик.

• 5 Допускается замена УСЧВ на аналогичные утвержденных типов.

• 6 Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

Основные технические характеристики ИК приведены в таблице 3.

Таблица 3 - Основные технические

ИК

Наименование характеристики	Значение
Количество измерительных каналов	24
Нормальные условия: параметры сети: - напряжение, % от Uном	от 99 до 101
- ток, % от Iном	от 100 до 120
- частота, Гц	от 49,85 до 50,15
- коэффициент мощности cos9	0,9
- температура окружающей среды, °С	от +21 до +25
Условия эксплуатации: параметры сети: - напряжение, % от Uном	от 90 до 110
- ток, % от Iном	от 2 до 120
- коэффициент мощности	от 0,5 инд до 0,8 емк
- частота, Гц	от 49,6 до 50,4
- температура окружающей среды для ТТ и ТН, оС	от -10 до +40
- температура окружающей среды в месте расположения счетчиков, оС	от -40 до +65
- температура окружающей среды в месте расположения сервера, °С	от +10 до +30
Надежность применяемых в АИИС КУЭ компонентов: Счетчики: - среднее время наработки на отказ, ч, не менее:	120000
- среднее время восстановления работоспособности, ч	2
Сервер: - среднее время наработки на отказ, ч, не менее	70000
- среднее время восстановления работоспособности, ч	1
Глубина хранения информации Счетчики: - тридцатиминутный профиль нагрузки в двух направлениях,	113
сут., не менее - при отключении питания, лет, не менее	45
Сервер: - хранение результатов измерений и информации состояний средств измерений, лет, не менее	3,5

Комплектность средства измерений

Комплектность АИИС КУЭ представлена в таблице 4.

Таблица 4 - Комплектность АИИС КУЭ

Наименование	Обозначение	Количество, шт./экз.
Трансформатор комбинированный	VAU-245	6
Трансформатор тока	ТЛК	18
Трансформатор тока	ТШЛ-СЭЩ	18
Трансформатор тока	ТОЛ	9
Трансформатор тока	ТЛШ	6
Трансформатор тока	ТПОЛ-10	9
Трансформатор тока	Т-0,66	6
Трансформатор напряжения	НАМИ-35 УХЛ1	3
Трансформатор напряжения	ЗНОМ-35-65	3
Трансформатор напряжения	НАМИ-35	2
Трансформатор напряжения	НАМИТ-10	6
Трансформатор напряжения	ЗНОЛ.06	9
Счётчик электрической энергии многофункциональный	A1802RALQ-Р4GB- DW-4	2
Счётчик электрической энергии многофункциональный	A1805RALQ-Р4GB- DW-4	22
Устройство синхронизации частоты и времени	Метроном версии 1000	2
Программное обеспечение	ПК «Энергосфера»	1
Паспорт-формуляр	ПЭ-352ФО	1

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ЭС-1 Центральной ТЭЦ филиала «Невский» ПАО «ТГК-1» (действующие электроустановки)», аттестованном ООО «Спецэнергопроект», г. Москва. Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312236.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ 59793-2021    «Информационная технология. Комплекс стандартов

на автоматизированные системы. Автоматизированные системы. Стадии создания»;

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».

Правообладатель

Центральная теплоэлектроцентраль Филиала «Невский» Публичного Акционерного Общества «Территориальная Генерирующая Компания №1» (Центральная ТЭЦ филиала «Невский» ПАО «ТГК-1»)

ИНН 7841312071

Юридический адрес: 191144, г. Санкт-Петербург, ул. Новгородская, д. 11

Телефон: +7(812) 688-42-59,

Факс +7(812) 271-09-22

E-mail: ctec@tgc1.ru

Web-сайт: https://www.tgc1.ru

Изготовитель

Центральная теплоэлектроцентраль Филиала «Невский» Публичного Акционерного Общества «Территориальная Генерирующая Компания №1» (Центральная ТЭЦ филиала «Невский» ПАО «ТГК-1»)

ИНН 7841312071

Адрес: 191144, г. Санкт-Петербург, ул. Новгородская, д. 11

Телефон: +7(812) 688-42-59,

Факс +7(812) 271-09-22

E-mail: ctec@tgc1.ru

Web-сайт: https://www.tgc1.ru

Испытательный центр

Общество с ограниченной ответственностью «Спецэнергопроект» (ООО «Спецэнергопроект»)

Адрес: 115419, г. Москва, ул. Орджоникидзе, д. 11, стр. 3, эт. 4, помещ. I, ком. 6, 7

Телефон: +7 (495) 410-28-81

E-mail: info@sepenergo.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312429.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «30» октября 2024 г. № 2578

Регистрационный № 93637-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Влагомеры многофазные поточные ВМП

Назначение средства измерений

Влагомеры многофазные поточные ВМП (далее - влагомеры) предназначены для измерений количества воды, содержащейся во взаимно несмешивающихся с ней свободным нефтяном или природном газах, углеводородных жидкостей, таких как нефть, нефтепродукты, газовый конденсат, эксплуатируемых в условиях с умеренным и холодным климатом.

Описание средства измерений

Принцип действия влагомеров основан на измерении уровня поглощения радиочастотного излучения ближнего инфракрасного спектра (далее - БИК) веществами (эмульсиями, суспензиями, растворами, многофазными системами), протекающими через измерительную ячейку.

Конструктивно влагомер состоит из двух частей: первичный преобразователь (далее -преобразователь ПР) и электронный преобразователь (далее - преобразователь ЭП).

Преобразователь ПР представляет собой корпус с измерительной ячейкой, оптическими модулями и платой преобразователя, предназначен для монтажа в трубопровод и непосредственно контактирует с измеряемой средой. Измеряемая среда проходит через измерительную ячейку погружного зонда, образованную между двумя оптическими окнами. В верхней части погружного зонда находится широкополосный источник ИК излучения. Излучение проходит через поток измеряемой среды, в которой частично поглощается, детектируется фотоприемным устройством, расположенного в нижней части зонда, сигналы с которого передаются в преобразователь ЭП.

Преобразователь ЭП состоит из корпуса, в котором расположены платы и разъемы для подключения интерфейсов и подачи питания. Преобразователь ЭП производит преобразование электрических сигналов, обработку и формирует выходные нормированные сигналы следующих типов: частотные, импульсные, токовые от 4 до 20 мА.

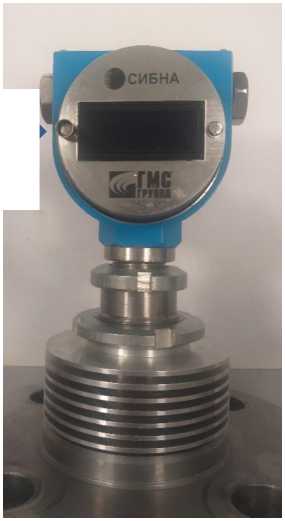

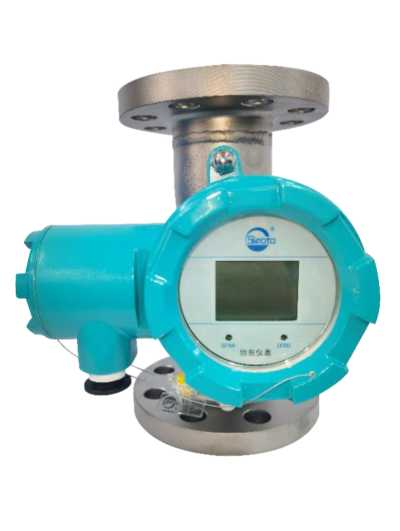

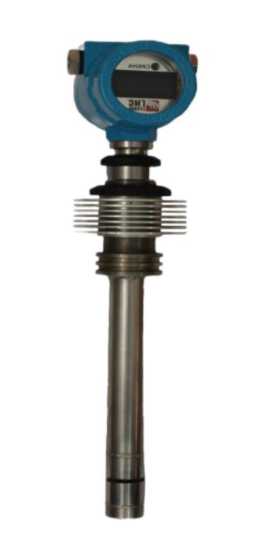

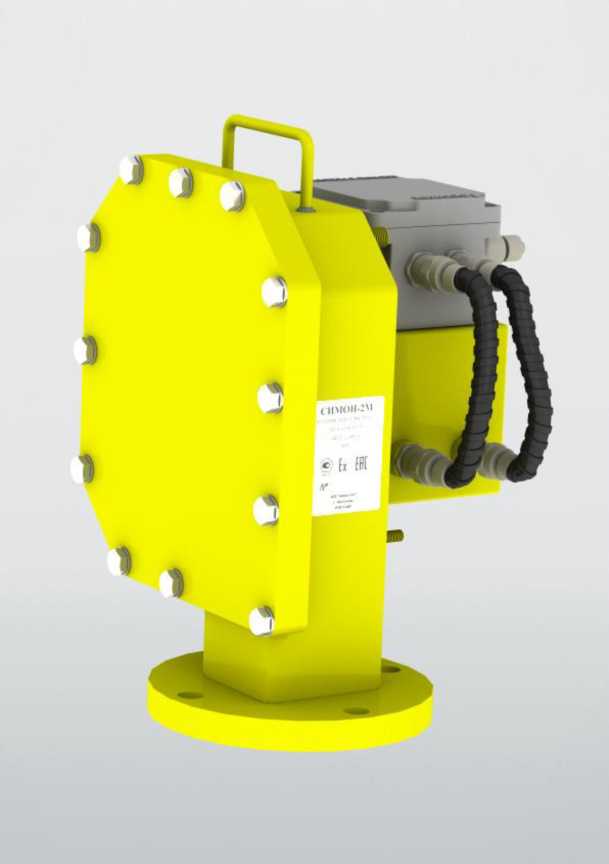

На рисунке 1 представлен внешний вид влагомера.

Нанесение знака поверки и защита от несанкционированного доступа предусмотрена в корпусе преобразователя ЭП в пломбировочной чашке. Место пломбирования представлено на рисунке 2.

Заводской номер влагомера нанесен лазерной гравировкой на маркировочную табличку, закрепленную на крышке головной части влагомера.

Фотография маркировочной таблички приведена на рисунке 3.

» Их

Влагомер многофаэньй поточный ВМП

Формат нанесения заводского номера - цифровой.

Программное обеспечение

Программное обеспечение (ПО) влагомера обеспечивает реализацию основных функций. Метрологические характеристики влагомера нормированы с учетом влияния ПО.

Наименования ПО и идентификационные данные указаны в таблице 1.

Уровень защиты ПО влагомера «высокий» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».

Таблица 1 -

данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	VMPh
Номер версии (идентификационный номер) ПО	1.х*
Цифровой идентификатор ПО (контрольная сумма исполняемого кода)	-
Алгоритм вычисления цифрового идентификатора ПО	-
*- х не относится к метрологически значимой части ПО

Метрологические и технические характеристики

Метрологические и основные технические характеристики влагомера приведены в таблицах 2, 3.

Таблица 2 - Метрологические характеристики влагомеров

Наименование характеристики	Значение
Диапазон измерений объемной доли воды в жидкой фазе нефтегазоводяной смеси, %	от 0,01 до 99,99
Пределы допускаемой абсолютной погрешности измерений объемной доли воды в жидкой фазе нефтегазоводяной смеси при объемном содержании газа от 0,01 % до 90 %, %	± 2,5

Таблица 3 - Основные технические

Наименование характеристики	Значение
Измеряемая среда - нефтегазоводяная смесь с параметрами: - избыточное давление, МПа, не более	25,0
- плотность при стандартных условиях, кг/м3, не более	1300
- плотность обезвоженной нефти при стандартных условиях, кг/м3, не более	940
- диапазон температуры, оС	от -5 до +80
- содержание механических примесей, мг/м3, не более	250
- скорость потока, м/с, не менее	0,05
Номинальное напряжение питания, В	24
Потребляемая мощность, Вт, не более	7,5
Масса (без комплекта монтажных частей), кг, не более	3,5
Маркировка взрывозащиты	1Ех db IIC T6 Gb X
Климатическое исполнение	УХЛ
	по ГОСТ 15150-69

Таблица 4 - Показатели надежности

Средний срок службы, лет, не менее	12
Средняя наработка на отказ, ч, не менее	75000

Знак утверждения типа

наносится в нижней части титульного листа руководства по эксплуатации влагомера типографским способом.

Комплектность средства измерений

Комплектность влагомера приведена в таблице 4.

Таблица 4 - Комплектность влагомера

Наименование	Обозначение	Количество
Влагомер многофазный поточный ВМП	414.01.00.000	1 шт.
Руководство по эксплуатации	414.01.00.000 РЭ	1 экз.
Паспорт	414.01.00.000 ПС	1 экз.
Комплект монтажных частей	414.01.11.000-01^08	В соответствии с заказом

Нормативные и технические документы, измерений

ТУ 26.51.52-052-12530677-2021 «Влагомеры многофазные поточные ВМП. Технические условия»

Правообладатель

Акционерное общество «Инженерно-производственная фирма «Сибнефтеавтоматика» (АО «ИПФ «СибНА»).

ИНН 7203069360

Юридический адрес: 625014, Тюменская обл., г. Тюмень, ул. Новаторов, д. 8

Телефон/ факс: +7 (3452) 689555

E-mail: sibna@sibna.ru

Изготовитель

Акционерное общество «Инженерно-производственная фирма «Сибнефтеавтоматика» (АО «ИПФ «СибНА»).

ИНН 1831178027

Адрес: 625014, Тюменская обл., г. Тюмень, ул. Новаторов, д. 8

Телефон/ факс: +7 (3452) 689555

E-mail: sibna@sibna.ru

Испытательный центр

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)

Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а» Телефон: +7(843) 272-70-62

Факс: +7(843) 272-00-32

E-mail: office@vniir.org

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310592.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «30» октября 2024 г. № 2578

Регистрационный № 93638-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Термопреобразователи сопротивления платиновые WZ

Назначение средства измерений

Термопреобразователи сопротивления платиновые WZ (далее по тексту -термопреобразователи или ТС) предназначены для измерений температуры жидких, сыпучих и газообразных сред, не агрессивных к материалу защитной оболочки (арматуры) или гильзы ТС, а также для измерений температуры внутри твердых тел, в т.ч., подшипников и других механизмов машинных агрегатов различного назначения.

Описание средства измерений

Принцип действия ТС основан на зависимости электрического сопротивления платинового чувствительного элемента (ЧЭ) от температуры.

ТС изготавливаются следующих серий: WZGPK, WZPD, WZPM. Серии ТС имеют исполнения, различающиеся по метрологическим и техническим характеристикам, а также по конструктивному исполнению. Расшифровка структуры условного обозначения исполнений термопреобразователей (код заказа) приведена в таблицах 1, 2, 3.

Конструктивно термопреобразователи серии WZGPK выполнены в виде сменной или несменной измерительной вставки (внутри которой расположен(ы) ЧЭ), соединенной с клеммной (или соединительной) головкой, и защитной арматуры с различными видами технологических соединений и монтажных элементов. Измерительная вставка представляет собой завальцованную с одного конца трубку, соединенную с керамической клеммной платформой (или без нее), помещенную в защитную арматуру с различными монтажными элементами. Внутри трубки размещены один или два тонкопленочных или проволочных ЧЭ с минеральной изоляцией проводов.

ТС серии WZPD конструктивно выполнены в виде одного или двух проволочных ЧЭ, помещенных в защитную многослойную оболочку, образующую плоский корпус прямоугольной формы, к которому присоединены удлинительные провода в защитной оболочке.

Термопреобразователи серии WZPM имеют неразборную конструкцию и конструктивно выполнены в виде корпуса цилиндрической формы, изготовленного из нержавеющей стали, с присоединенным кабелем с удлинительными проводами. Внутри корпуса ТС размещены один или два ЧЭ.

ЧЭ ТС имеют номинальную статическую характеристику преобразования (НСХ) типа «Pt100» по ГОСТ 6651-2009. Схема соединения внутренних проводников ТС с ЧЭ - 2-х, 3-х или 4-х проводная.

Монтаж ТС серии WZGPK на объектах измерений осуществляется с помощью штуцерных или фланцевых соединений различного типа. Для измерений температуры при высоких давлениях и скоростях потока предусмотрены дополнительные сменные защитные гильзы, конструкция и материал которых зависит от допускаемых параметров измеряемой среды. Технические характеристики защитных гильз приведены в технической документации предприятия-изготовителя. Монтаж термопреобразователей серий WZPD, WZPM осуществляется путем их вставки в специальные отверстия (каналы) объекта измерений.

Таблица 1 - Код заказа термопреобразователей серии WZGPK

WZGPK □ - □ □ □ - □ □ □ □ □ □ - □ □ □ - □ □ / □ 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
1. Количество ЧЭ
Обозначение отсутствует	Один
2	Два
2. Тип соединительной головки
5	Водонепроницаемая соединительная головка из литого алюминия
5А	Водонепроницаемая соединительная головка из нержавеющей стали 304
5F	Водонепроницаемая соединительная головка из литого алюминия с защитой от соляного тумана
5HL	Водонепроницаемая соединительная головка из нержавеющей стали 316L
7	Соединительная головка во взрывозащищенном исполнении из литого алюминия
7А	Соединительная головка во взрывозащищенном исполнении из нержавеющей стали 304
7F	Соединительная головка во взрывозащищенном исполнении из литого алюминия с защитой от соляного тумана
7HL	Соединительная головка во взрывозащищенном исполнении из нержавеющей стали 316L
9	Соединительная головка из литого алюминия JDY
9A	Соединительная головка из нержавеющей стали 304 JDY
9F	Соединительная головка из литого алюминия с защитой от соляного тумана
9HL	Соединительная головка из нержавеющей стали 316L JDY
3. Схема соединения внутренних проводников ТС с ЧЭ
3	Трехпроводная схема
4	Четырехпроводная схема
4. Тип конструктивного исполнения
SGT	Подпружиненная конструкция с резьбовым фиксирующим соединением
SGK	Конструкция с уплотнением, с резьбовым фиксирующим соединением
SGH	Сварная конструкция с уплотнением и резьбовым фиксирующим соединение]
UT	Подпружиненная конструкция с соединением подвижного типа
UH	Сварная конструкция с уплотнением неподвижного типа
5. Тип НСХ по ГОСТ 6651 -2009
Р2	Pt100
6. Класс допуска по ГОСТ 6651-2009
А	А
В	В
7. Диаметр монтажной части ТС (мм)
E	3
F	4

G	4,5
H	5
J	6
K	8
	Другой диаметр (по специальному заказу), но не более 12
8. Общая длина ТС без учета клеммной головки (мм)
9. Материал защитной арматуры
G	0Cr18Ni9Ti (нержавеющая сталь)
H	316 (нержавеющая сталь)
HL	316L (нержавеющая сталь)
Примечание: возможно изготовление из других материалов по специальному заказу.
10. Длина погружаемой (монтажной) части (мм)
11. Тип внутренней резьбы в соединительной головке
M	Внутренняя резьба М20х 1.5
N	Внутренняя резьба NPT 1/2”
G	Внутренняя резьба G 1/2”
Z	Внутренняя резьба ZG 1/2”
12. Тип кабельного разъема соединительной головки
Обозначение отсутствует	Разъем из полиамида
D	Водонепроницаемый разъем из нержавеющей стали
13. Материал резьбового соединения
A	304 (нержавеющая сталь)
H	316 (нержавеющая сталь)
HL	316L (нержавеющая сталь)
Примечание: возможно изготовление из других материалов по специальному заказу.
14. Тип резьбы
М20	М20Х1.5
	Другой размер (по специальному заказу)
15. Тип защитной гильзы или других дополнительных крепежных элементов
BL01	Защитная гильза с фиксированной резьбой BL01
BL03	Защитная гильза с фиксированной резьбой BL01
BDL	Защитная гильза с фиксированной резьбой BL01
BH01	Приваренная защитная гильза BH01
BDH	Приваренная защитная гильза BDH
BF02A	Защитная гильза с фланцевым соединением BF02A
BF02B	Защитная гильза с фланцевым соединением BF02B
BF03	Защитная гильза с фланцевым соединением BF03
	Монтажный кронштейн типа ZJ-2 и др. (по специальному заказу)
16. Дополнительные приспособления для монтажа (по специальному заказу)
Таблица 2 - Код заказа термопреобразователей серии WZPM
WZPM □ - 001 □ - □ □ □ □ - □ - □ - □ 1        2   3 4 5 6   7   8   9
1. Количество ЧЭ
Обозначение отсутствует	Один
2	Два

2. Тип конструктивного исполнения

Обозначение отсутствует	Стержневого типа
D	Исполнение для двигателей
Q	Исполнение для турбинных генераторов
Y	Маслоустойчивое исполнение
3. Класс допуска по ГОСТ 6651-2009
А	А
В	В
4. Схема соединения внутренних проводников ТС с ЧЭ
3	Трехпроводная схема
4	Четырехпроводная схема
5. Диаметр корпуса ТС (мм)
E	3
F	4
G	4,5
H	5
J	6
K	8
6. Длина корпуса ТС (мм)
18	18
	Другая длина (по специальному заказу)
7. Длина кабеля с удлинительными проводами (мм)
8. Габаритные размеры ограничительной обжимной трубки (только для конструктивного исполнения Y) (мм)
А	05x40
В	06x40
8. Тип монтажного соединения (при наличии)
M8	М8х40
	Другой тип (по специальному заказу)

Таблица 3 - Код заказа термопреобразователей серии WZPD

WZPD □ - □ □ - □ x □ x □ - □ 1   2 3   4   5   6   7
1. Количество ЧЭ
Обозначение отсутствует	Один
2	Два
2. Класс допуска по ГОСТ 6651-2009
А	А
В	В
3. Схема соединения внутренних проводников ТС с ЧЭ
2	Двухпроводная схема
3	Трехпроводная схема
4	Четырехпроводная схема
4. Толщина корпуса ТС (мм)
2	2
2.5	2,5
	Другая длина (по специальному заказу), не менее 1,5 мм
5. Ширина корпуса ТС (мм)
10	10
12	12

	Другая ширина (по специальному заказу), не менее 8 мм
6. Длина корпуса ТС (мм)
60	60
100	100
200	200
	Другая длина (по специальному заказу), не более 500 мм
7. Длина кабеля с удлинительными проводами (мм)
150	150
400	400
1000	1000
2000	2000
3000	3000
4000	4000
	Другая длина (по специальному заказу)

Заводской номер в виде буквенно-цифрового кода, состоящего из латинских букв, арабских цифр и разделителей в виде «-» и «/», в зависимости от конструктивного исполнения ТС наносится различными способами, принятыми на заводе-изготовителе, на этикетку (наклейку) или на металлическую пластину (шильдик), прикрепляемую к корпусу самого термопреобразователя или к кабелю с удлинительными проводами. Конструкция ТС не предусматривает нанесение знака поверки на средство измерений.

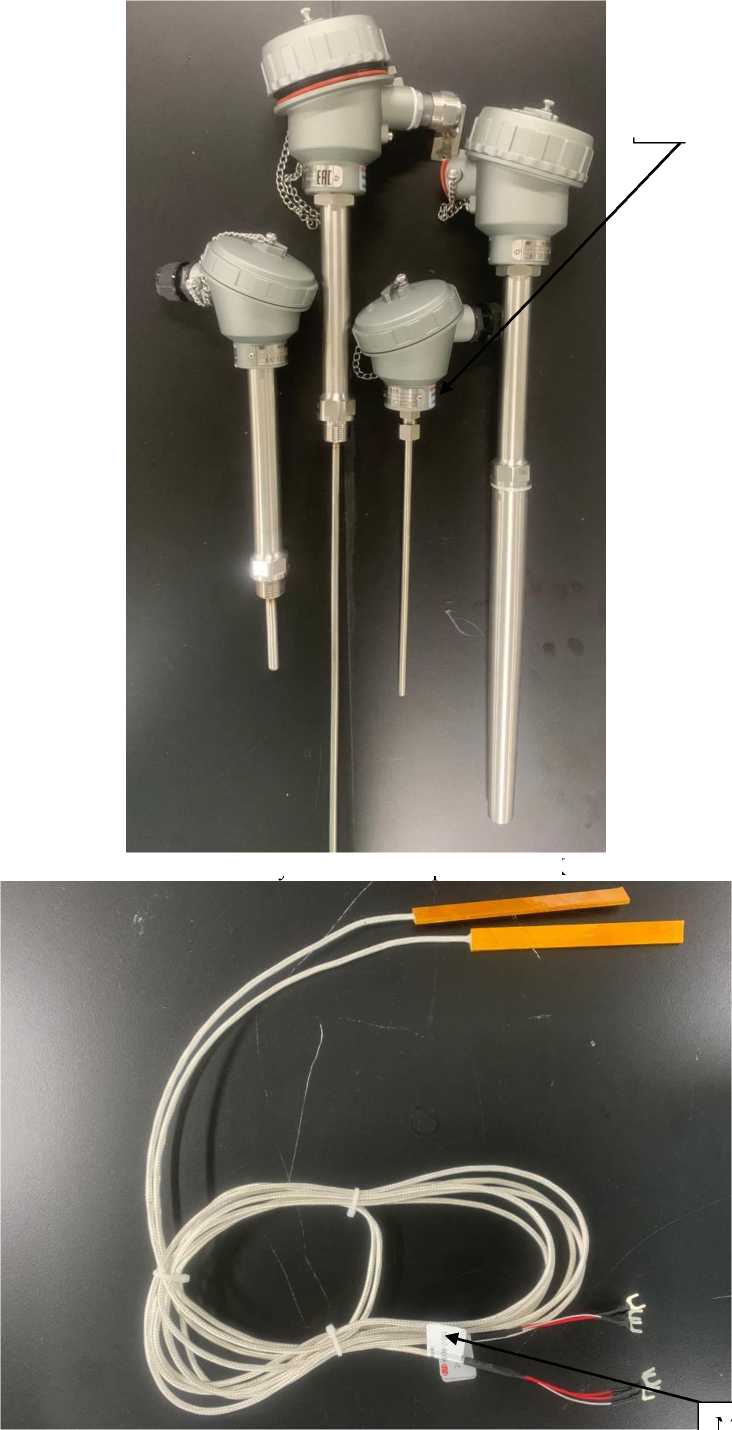

Фотографии общего вида ТС с указанием места нанесения заводского номера приведены на рисунках 1-3.

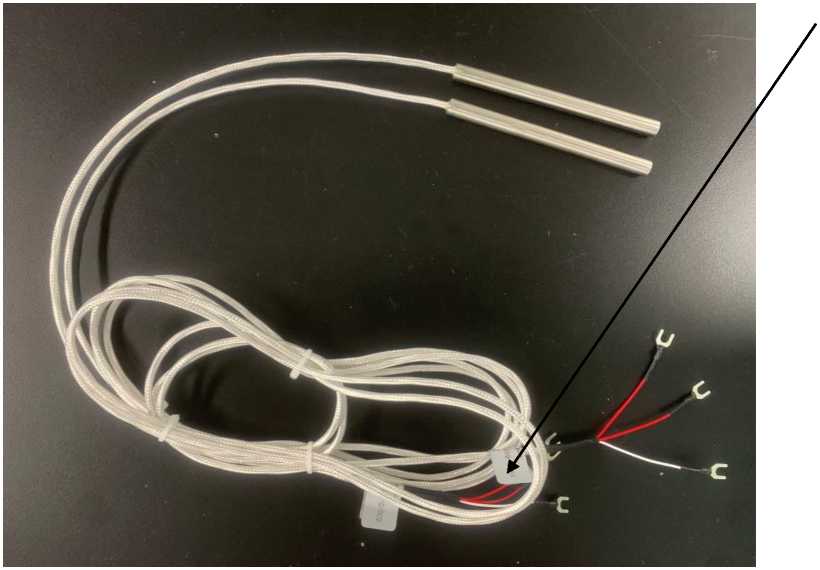

Рисунок 3 - ТС серии WZPM

Пломбирование термопреобразователей не предусмотрено.

Метрологические и технические характеристики

Метрологические характеристики преобразователей приведены в таблице 3, основные технические характеристики - в таблице 4.

Таблица 4 -

Наименование характеристики	Значение
Диапазон измерений температуры ТС серии WZGPK в зависимости от типа ЧЭ и класса допуска, °С 1): - для ТС с проволочным ЧЭ, класс А - для ТС с проволочным ЧЭ, класс В - для ТС с тонкопленочным ЧЭ, класс А - для ТС с тонкопленочным ЧЭ, класс В	от -100 до +450 от -196 до +600 от -30 до +300 от -50 до +500
Диапазон измерений температуры ТС серий WZPD, WZPM	от -60 до +200
Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009	Pt100
Класс допуска ТС по ГОСТ 6651-2009	А 2), В
Температурный коэффициент а, °С-1	0,00385
Допуск по ГОСТ 6651-2009, °С: - для класса А - для класса В	±(0,15+0,002-|t|) 3) ±(0,3+0,005-|t|) 3)
Примечания: 1) - рабочий диапазон измерений температуры конкретного ТС находится внутри диапазона измерений температуры, приведенного в таблице, определяется конструктивным исполнением ТС и указан на шильдике (на этикетке) и приведен в паспорте на изделие; 2) - для класса допуска А не допускается использование 2-х проводной схемы соединения проводов; 3) - |t| - абсолютное значение температуры (без учета знака), °С.

Таблица 5 - Основные технические

Наименование характеристики	Значение
Количество ЧЭ в ТС, шт.	1 или 2
Электрическое сопротивление изоляции (при напряжении 100 В, температуре от +18 до +28 °С и относительной влажности окружающего воздуха от 30 до 80 %), МОм, не менее	500 1)
Длина монтажной части ТС, мм: - для серии WZGPK - для серии WZPM (длина корпуса)	от 100 до 50000 от 8 до 300
Диаметр монтажной части ТС, мм	от 3 до 12
Габаритные размеры корпуса ТС серии WZPD, мм: - ширина - длина - толщина	от 8,0 до 12,0 от 60,0 до 500,0 от 1,5 до 2,5
Длина кабеля с удлинительными проводами (для серий WZPD, WZPM), мм	от 150 до 4000
Масса (без учета защитной гильзы), кг, не более	20
Рабочие условия эксплуатации: - температура окружающей среды, °С - общепромышленное исполнение ТС серии WZGPK - общепромышленное исполнение ТС серий WZPD, WZPM - взрывозащищенное исполнение - относительная влажность воздуха, %, не более	от -60 до +75 от -60 до +120 от -60 до +75 95
Маркировка взрывозащиты: - для ТС серии WZGPK	1Ex db IIC Т6_Т1 Gb X 0Ex ia IIC Т6_Т1 Ga X Ex tb IIIC T85°C Db X
- для ТС серий WZPD, WZPM	0Ex ia IIC Т6 Т1 Ga X
Степень защиты оболочки по ГОСТ 14254-2015	IP66
Средняя наработка до отказа, ч, не менее	40000
Средний срок службы, лет, не менее	8
Примечание: 1) - данное требование не относится к ТС серии WZPD

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 6 - Комплектность

Наименование	Обозначение	Количество
Термопреобразователь сопротивления платиновый	WZ (1)	1 шт.
Паспорт	-	1 экз.
Гильза защитная	-	1 шт.(2)
Примечания: (1) - обозначение исполнения ТС в соответствии с заказом; (2) - по дополнительному заказу (для ТС серии WZGPK).

Сведения о методиках (методах) измерений приведены в разделе «Проведение измерений» Паспорта.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;

Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;

Стандарт предприятия-изготовителя Chongqing Chuanyi Instrument NO.17 Factory Co.,Ltd, Китай.

Правообладатель

Chongqing Chuanyi Instrument NO.17 Factory Co.,Ltd, Китай

Адрес: No. 879, Caihelu Road, Caijiagangzhen Town, Beibei District, Chongqing, China Телефон: +86-023-68262292

E-mail: jiangyin@sic17.cn

Изготовитель

Chongqing Chuanyi Instrument NO.17 Factory Co.,Ltd, Китай

Адрес: No. 879, Caihelu Road, Caijiagangzhen Town, Beibei District, Chongqing, China Телефон: +86-023-68262292

E-mail: jiangyin@sic17.cn

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)

Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «30» октября 2024 г. № 2578

Регистрационный № 93622-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Индикаторы рычажно-зубчатые ЧИЗ

Назначение средства измерений

Индикаторы рычажно-зубчатые ЧИЗ (далее по тексту - индикаторы) предназначены для абсолютных и относительных измерений линейных размеров, определения величин отклонения от заданной геометрической формы и взаимного расположения поверхностей.

Описание средства измерений

Принцип действия индикаторов основан на преобразовании малых перемещений измерительного рычага, в пропорциональные угловые перемещения стрелки отсчетного устройства.

Индикатор состоит из корпуса со встроенным механизмом, измерительного рычага со сферическим измерительным наконечником, круговой шкалы со стрелкой. Настройка на «ноль» или любое другое деление шкалы производится с помощью подвижного ободка. Индикаторы устанавливаются в стойки, штативы или другие устройства с помощью сменной державки и переходной втулки.

К средствам измерений данного типа относятся индикаторы рычажно-зубчатые торговой марки «ЧИЗ» следующих модификаций:

• -  ИРБ - боковые со шкалами, параллельными оси измерительного рычага в среднем положении;

• -   ИРТ - торцевые со шкалами, перпендикулярными оси измерительного рычага в среднем положении.

Конструкция индикаторов обеспечивает возможность поворота измерительного рычага относительно корпуса индикатора не менее, чем на 90° от продольной оси корпуса индикатора.

Все индикаторы изготавливаются в двух исполнениях 1 и 2, отличающихся между собой наибольшей разностью погрешностей и размахом показаний.

Товарный знак      чзз

наносится на титульный лист паспорта индикаторов типографским методом и на циферблат индикаторов краской или методом лазерной маркировки.

Общий вид индикаторов указан на рисунках 1 - 2.

Заводской номер в формате цифрового или буквенно-цифрового обозначения, состоящего из арабских цифр и (или) букв латинского алфавита, наносится на боковую поверхность корпуса индикатора лазерной маркировкой в местах, указанных на рисунке 3.

Возможность нанесения знака поверки на средство измерений отсутствует.

Пломбирование индикаторов от несанкционированного доступа не предусмотрено.

Цвет шкалы может отличаться от представленных на рисунках 1-2 и не влияет на метрологические характеристики индикаторов.

Метрологические и технические характеристики

Таблица 1 - Наибольшая разность погрешностей и размах показаний

Модификация	Диапазон измерений, мм	Цена деления, мм	Наибольшая разность погрешностей1, мкм, не более		Размах показаний2, мкм, не более
			Исп. 1	Исп. 2	Исп.1	Исп.2
ИРБ	от 0 до 0,12	0,001	3	5	1	2
ИРБ	от 0 до 0,2	0,002	3	10	1	2
ИРБ	от 0 до 0,8	0,01	10	20	3	6
ИРТ	от 0 до 0,8	0,01	10	20	3	6

Примечания:

• ¹ - Под наибольшей разностью погрешностей измерений индикатора понимают наибольшую алгебраическую разность погрешностей на проверяемом участке при прямом и обратном ходе измерительного рычага.

• ² - Под размахом показаний понимается наибольшая разность между отдельными повторными показаниями индикатора, соответствующими одному и тому же действительному значению измеряемой величины при неизменных внешних условиях.

Таблица 2 - Измерительное усилие индикаторов и усилие поворота измерительного рычага

Наименование характеристики	Значение
Измерительное усилие, Н	от 0,1 до 0,6
Усилие поворота измерительного рычага, Н	от 2,5 до 7,0

Таблица 3 - Основные технические характеристики индикаторов

Модификация	Диапазон измерений, мм	Диаметр циферблата, мм, не более	Габаритные размеры (Длина х Ширина х Высота), мм, не более	Масса, кг, не более
ИРБ	от 0 до 0,12	32	80 х 32 х 25	0,080
ИРБ	от 0 до 0,2	32	80 х 32 х 25	0,085
ИРБ	от 0 до 0,8	32	88 х 32 х 25	0,080
ИРТ	от 0 до 0,8	32	80 х 32 х 32	0,080

Таблица 4 - Условия эксплуатации

Наименование характеристики	Значение
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более	от +15 до +25 80

Таблица 5 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет, не более	3
Средняя наработка на отказ, условных измерений1)	120000
Примечание: 1) - Под условным измерением понимают один прямой и один обратный ход измерительного стержня в пределах не менее диапазона измерений

Знак утверждения типа

наносится на титульный лист паспорта типографским методом.

Комплектность средства измерений

Таблица 6 - Комплектность средства измерений

Модификация	Количество
	Индикатор	Футляр	Паспорт	Державка	Переходная втулка
ИРБ	1 шт.	1 шт.	1 шт.	1 шт.	1 шт.
ИРТ	1 шт.	1 шт.	1 шт.	1 шт.	1 шт.

Сведения о методиках (методах) измерений

приведены в разделе 5 «Порядок работы» паспорта индикаторов.

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений длины в диапазоне от 1^10^-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г.№ 2840;

Стандарт предприятия OPTIM CONSULT INTERNATIONAL CO., LIMITED. СТП 0522024 «Индикаторы рычажно-зубчатые ЧИЗ».

Правообладатель

OPTIM CONSULT INTERNATIONAL CO., LIMITED., КНР

Адрес: 19H Maxgrand Plaza No 3 Tai Yau Street San Po Kong KL, Hong Kong, China

Изготовитель

OPTIM CONSULT INTERNATIONAL CO., LIMITED., КНР

Адрес: 19H Maxgrand Plaza No 3 Tai Yau Street San Po Kong KL, Hong Kong, China

Испытательный центр

Общество с ограниченной ответственностью Региональный метрологический центр «Калиброн» (ООО РМЦ «Калиброн»)

Адрес: 111524, г. Москва, ул. Электродная, д. 2, стр. 23, эт. 1, помещ. 2

Телефон: +7 (495) 796-92-75

E-mail: info@calibronrmc.ru

Web-сайт: https://calibronrmc.ru/

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314442.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «30» октября 2024 г. № 2578

Регистрационный № 93623-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары вертикальные стальные цилиндрические РВС

Назначение средства измерений

Резервуары вертикальные стальные цилиндрические РВС (далее - резервуары) предназначены для измерений объема светлых нефтепродуктов, а также для их приема, хранения и отпуска.

Описание средства измерений

Принцип действия резервуаров основан на заполнении их светлыми нефтепродуктами до определенного уровня, соответствующего заданному значению объема, приведенному в градуировочной таблице.

Конструктивно резервуары представляют собой вертикально расположенные стальные цилиндрические сосуды с днищем и крышей.

Резервуары изготовлены в следующих модификациях, различающихся номинальной вместимостью:

• - РВС-700, заводские номера 1, 2, 3, 4, 5, 6, 7, 8, 9;

• - РВС-2000, заводской номер 10;

• - РВС-1000, заводской номер 11.

Резервуары расположены на территории ДЭС п. Батагай, Верхоянский район, Республика Саха (Якутия).

Заводские номера в виде цифрового обозначения, состоящего из нанесены на стенки резервуаров аэрографическим способом.

Пломбирование резервуаров не предусмотрено.

Нанесение знака поверки на резервуары не предусмотрено.

Метрологические и технические характеристики

Таблица 1 -

и технические

Наименование характеристики	Значение
	РВС-700	РВС-1000	РВС-2000
Номинальная вместимость, м3	700	1000	2000
Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), %	±0,2
Температура окружающего воздуха, °С	от -55 до +50

Таблица 2 - Показатели надежности

Наименование характеристики	Значение
Срок службы, лет, не менее	50

Знак утверждения типа

наносится на паспорт типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность

Наименование	Обозначение	Количество, шт./экз.
Резервуар вертикальный стальной цилиндрический	РВС	1
Паспорт	-	1

Сведения о методиках (методах) измерений

приведены в разделе 1 «Основные сведения об изделии» паспорта.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Акционерное общество «Сахаэнерго» (АО «Сахаэнерго»)

ИНН 1435117944

Юридический адрес: 678400, Республика Саха (Якутия), Булунский улус, п. Тикси,

ул. Морская, д. 5, к. 1

Изготовитель

Акционерное общество «Сахаэнерго» (АО «Сахаэнерго»)

ИНН 1435117944

Адрес: 678400, Республика Саха (Якутия), Булунский улус, п. Тикси, ул. Морская, д. 5, к. 1

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)

Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, эт. 4, помещ. I, ком. 28

Адрес места осуществления деятельности: 142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312126.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «30» октября 2024 г. № 2578

Регистрационный № 93624-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Блоки СКЗИ тахографа навигационно-криптографические модули НКМ-3.1 АВ

Назначение средства измерений

Блоки СКЗИ тахографа навигационно-криптографические модули НКМ-3.1 АВ (далее - блоки) предназначены для измерений текущих навигационных параметров по сигналам навигационных космических аппаратов глобальных навигационных спутниковых систем (далее - ГНСС) ГЛОНАСС и GPS одновременно, определения на их основе координат местоположения в системе координат WGS-84 и скорости, а также синхронизации внутренней шкалы времени блоков с национальной шкалой координированного времени UTC(SU).

Описание средства измерений

Принцип действия блоков основан на измерении псевдодальностей и доплеровских смещений частот по сигналам ГНСС ГЛОНАСС в частотном диапазоне L1 и ГНСС GPS на частоте L1.

Параметры сигналов ГНСС согласно ИКД «ГЛОНАСС», редакция 5.1 от 2008 г; IS-GPS-200E от 08.06.2010 г.

Условия эксплуатации в номинальной шумовой обстановке, которая не прерывает возможностей блоков к обнаружению и отслеживанию сигналов навигационных космических аппаратов.

Конструктивно блоки представляют собой моноблочный корпус с антенным разъемом MMCX и интерфейсным разъемом FCI 87409-110 для выдачи измерительной информации по интерфейсным шинам SPI, I2C, UART.

Блоки оснащены платой навигационной для работы по сигналам ГНСС ГЛОНАСС/GPS, управляющим микроконтроллером, криптографическим сопроцессором, батареей питания, энергонезависимой микросхемой памяти.

Для приема сигналов ГНСС ГЛОНАСС/GPS используется антенна навигационная (не входит в комплект поставки), обладающая следующими характеристиками: разъем MMCX (Amphenol 908-24100), входное сопротивление 50 Ом, возможность приема сигналов ГНСС в частотном диапазоне L1 ГЛОНАСС и на частоте L1 GPS, минимальный коэффициент усиления 28 дБ, напряжение питания от 2,7 до 5,5 В, правая круговая поляризация.

Учетный номер в виде цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского языка, наносится на этикетку, наклеенную на корпус блоков в месте, указанном на рисунке 1.

Знак поверки на корпус блоков не наносится.

Общий вид блоков, обозначение места нанесения знака утверждение типа, а также схема пломбировки от несанкционированного доступа представлена на рисунке 1.

Программное обеспечение

Блоки работают под управлением специализированного программного обеспечения (далее - ПО).

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Конструкция блоков исключает возможность несанкционированного влияния на ПО блоков и измерительную информацию.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Программное обеспечение блока СКЗИ тахографа навигационнокриптографического модуля НКМ-3.1 АВ
Номер версии (идентификационный номер ПО)	не ниже 3.1

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Доверительные границы абсолютной инструментальной погрешности (при доверительной вероятности 0,95) определения координат местоположения по каждой координатной оси при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе PDOP не более 3, м	±3
Доверительные границы абсолютной погрешности (при доверительной вероятности 0,95) определения координат местоположения по каждой координатной оси при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе PDOP не более 3, м	±15
Пределы допускаемой абсолютной погрешности измерений скорости* в диапазоне от 0 до 180 км/ч при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе PDOP не более 3, км/ч	±2
Пределы допускаемой абсолютной погрешности синхронизации внутренней шкалы времени с национальной шкалой координированного времени UTC(SU) при работе по сигналам ГНСС ГЛОНАСС/GPS, с	±2
* - плановая составляющая

Таблица 3 - Основные технические

Наименование характеристики	Значение
Напряжение питания от сети постоянного тока, В	от 3,1 до 3,5 от 4,8 до 5,3
Габаритные размеры, мм, не более:
- длина	57
- ширина	35
- высота	12
Масса, кг, не более	0,06
Условия эксплуатации: - температура окружающего воздуха, °С	от -40 до +70
- относительная влажность окружающего воздуха при
температуре +20 °C, %, не более	80

Знак утверждения типа

наносится на корпуса блоков с помощью термоформирования.

Комплектность средства измерений

Таблица 4 - Комплектность

Наименование	Обозначение	Количество
Блок СКЗИ тахографа навигационнокриптографический модуль	НКМ-3.1 АВ	1 шт.
Формуляр	НДПА.467756.001-04.01ФО	1 экз.
Правила пользования	НДПА.467756.001-04.01ПП	1 экз.*
Руководство по эксплуатации	НДПА.467756.001-04.01РЭ	1 экз.*
* - поставляется по отдельному заказу

Сведения о методиках (методах) измерений

приведены в разделе «Использование НКМ-3.1 АВ» документа НДПА.467756.001-04.01РЭ

«Блок СКЗИ тахографа навигационно-криптографический модуль НКМ-3.1 АВ».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Министерства транспорта Российской Федерации от 28 октября 2020 г. № 440 «Об утверждении требований к тахографам, устанавливаемым на транспортные средства, категорий и видов транспортных средств, оснащаемых тахографами, правил использования, обслуживания и контроля работы тахографов, установленных на транспортные средства» (п.п. 1 п. 47, п.п. 7 п.47, п.п. 11 п.47);

Приказ Федерального агентства по техническому регулированию и метрологии от 7 июня 2024 г. № 1374 «Об утверждении Государственной поверочной схемы для координатно-временных средств измерений»;

НДПА.467756.001-04.01ТУ. Блок СКЗИ тахографа навигационно-криптографический модуль НКМ-3.1 АВ. Технические условия.

Правообладатель

Акционерное общество «Концерн «Автоматика» (АО «Концерн «Автоматика») ИНН 7715906332

Адрес юридического лица: 127106, г. Москва, ул. Ботаническая, д. 25

Телефон: +7 (495) 250-33-33

Web-сайт: https://www.ao-avtomatika.ru/

Изготовитель

Акционерное общество «Концерн «Автоматика» (АО «Концерн «Автоматика») ИНН 7715906332

Адрес юридического лица: 127106, г. Москва, ул. Ботаническая, д. 25

Адреса места осуществления деятельности:

127106, г. Москва, ул. Ботаническая, д. 25;

143401, Московская обл., г. Красногорск, ул. Речная, д. 8

Телефон: +7 (495) 250-33-33

Web-сайт: https://www.ao-avtomatika.ru/

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Адрес юридического лица: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11

Адрес места осуществления деятельности: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»

Телефон (факс): +7(495) 526-63-00

E-mail: office@vniiftri.ru

Web-сайт: vniiftri.ru

Уникальный номер записи в реестре аккредитованных лиц № 30002-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «30» октября 2024 г. № 2578

Регистрационный № 93625-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Блоки СКЗИ тахографа навигационно-криптографические модули НКМ-3.1 ИН

Назначение средства измерений

Блоки СКЗИ тахографа навигационно-криптографические модули НКМ-3.1 ИН (далее - блоки) предназначены для измерений текущих навигационных параметров по сигналам навигационных космических аппаратов глобальных навигационных спутниковых систем (далее - ГНСС) ГЛОНАСС и GPS одновременно, определения на их основе координат местоположения в системе координат WGS-84 и скорости, а так же синхронизации внутренней шкалы времени блоков с национальной шкалой координированного времени UTC(SU).

Описание средства измерений

Принцип действия блоков основан на измерении псевдодальностей и доплеровских смещений частот по сигналам ГНСС ГЛОНАСС в частотном диапазоне L1 и ГНСС GPS на частоте L1.

Параметры сигналов ГНСС согласно ИКД «ГЛОНАСС», редакция 5.1 от 2008 г; IS-GPS-200E от 08.06.2010 г.

Условия эксплуатации в номинальной шумовой обстановке, которая не прерывает возможностей блоков к обнаружению и отслеживанию сигналов навигационных космических аппаратов.

Конструктивно блоки представляют собой моноблочный корпус с антенным разъемом MMCX и интерфейсным разъемом FCI 87409-110 для выдачи измерительной информации по интерфейсным шинам SPI, I2C, UART.

Блоки оснащены платой навигационной для работы по сигналам ГНСС ГЛОНАСС/GPS, управляющим микроконтроллером, криптографическим сопроцессором, батареей питания, энергонезависимой микросхемой памяти.

Для приема сигналов ГНСС ГЛОНАСС/GPS используется антенна навигационная (не входит в комплект поставки), обладающая следующими характеристиками: разъем MMCX (Amphenol 908-24100), входное сопротивление 50 Ом, возможность приема сигналов ГНСС в частотном диапазоне L1 ГЛОНАСС и на частоте L1 GPS, минимальный коэффициент усиления 28 дБ, напряжение питания от 2,7 до 5,5 В, правая круговая поляризация.

Учетный номер в виде цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского языка, наносится на этикетку, наклеенную на корпус блоков в месте, указанном на рисунке 1.

Знак поверки на корпус блоков не наносится.

Общий вид блоков, обозначение места нанесения знака утверждения типа, а также схема пломбировки от несанкционированного доступа представлена на рисунке 1.

Место нанесения знака утверждения типа

Место нанесения учетного номера

Место пломбировки

Рисунок 1 - Общий вид блоков, обозначение мест нанесения знака утверждение типа, учетного номера, схема пломбировки от несанкционированного доступа

Программное обеспечение

Блоки работают под управлением специализированного программного обеспечения (далее - ПО).

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Конструкция блоков исключает возможность несанкционированного влияния на ПО блоков и измерительную информацию.

Таблица 1 -

данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Программное обеспечение блока СКЗИ тахографа навигационнокриптографического модуля НКМ-3.1 ИН
Номер версии (идентификационный номер ПО)	не ниже 3.1

Метрологические и технические характеристики

Таблица 2 -

Наименование характеристики	Значение
Доверительные границы абсолютной инструментальной погрешности (при доверительной вероятности 0,95) определения координат местоположения по каждой координатной оси при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе PDOP не более 3, м	±3
Доверительные границы абсолютной погрешности (при доверительной вероятности 0,95) определения координат местоположения по каждой координатной оси при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе PDOP не более 3, м	±15
Пределы допускаемой абсолютной погрешности измерений скорости* в диапазоне от 0 до 180 км/ч при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе PDOP не более 3, км/ч	±2
Пределы допускаемой абсолютной погрешности синхронизации внутренней шкалы времени с национальной шкалой координированного времени UTC(SU) при работе по сигналам ГНСС ГЛОНАСС/GPS, с	±2
* - плановая составляющая

Таблица 3 - Основные технические

Наименование характеристики	Значение
Напряжение питания от сети постоянного тока, В	от 3,1 до 3,5 от 4,8 до 5,3
Габаритные размеры, мм, не более:
- длина	57
- ширина	35
- высота	12
Масса, кг, не более	0,06
Условия эксплуатации: - температура окружающего воздуха, °С	от -40 до +70
- относительная влажность окружающего воздуха при
температуре +20 °C, %, не более	80

Знак утверждения типа

наносится на корпуса блоков с помощью термоформирования.

Комплектность средства измерений

Таблица 4 - Комплектность

Наименование	Обозначение	Количество
Блок СКЗИ тахографа навигационнокриптографический модуль	НКМ-3.1 ИН	1 шт.
Формуляр	НДПА.467756.001-04.02ФО	1 экз.
Правила пользования	НДПА.467756.001-04.02ПП	1 экз.*
Руководство по эксплуатации	НДПА.467756.001-04.02РЭ	1 экз.*
* - поставляется по отдельному заказу

Сведения о методиках (методах) измерений

приведены в разделе «Использование НКМ-3.1 ИН» документа НДПА.467756.001-02.02РЭ

«Блок СКЗИ тахографа навигационно-криптографический модуль НКМ-3.1 ИН».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Министерства транспорта Российской Федерации от 28 октября 2020 г. № 440 «Об утверждении требований к тахографам, устанавливаемым на транспортные средства, категорий и видов транспортных средств, оснащаемых тахографами, правил использования, обслуживания и контроля работы тахографов, установленных на транспортные средства» (п.п. 1 п. 47, п.п. 7 п.47, п.п. 11 п.47);

Приказ Федерального агентства по техническому регулированию и метрологии от 7 июня 2024 г. № 1374 «Об утверждении Государственной поверочной схемы для координатно-временных средств измерений»;

НДПА.467756.001-04.02ТУ. Блок СКЗИ тахографа навигационно-криптографический модуль НКМ-3.1 ИН. Технические условия.

Правообладатель

Общество с ограниченной ответственностью «ИНВЕНТА» (ООО «ИНВЕНТА») ИНН 7736266450

Адрес юридического лица: 129626, г. Москва, вн. тер. г. муниципальный округ Алексеевский, пер. Кулаков, д. 9, стр. 1, помещение 39

Телефон: +7 (495) 108-18-57

Web-сайт: https://inventa.su/

Изготовитель

Общество с ограниченной ответственностью «ИНВЕНТА» (ООО «ИНВЕНТА»)

ИНН 7736266450

Адрес юридического лица: 129626, г. Москва, вн. тер. г. муниципальный округ

Алексеевский, пер. Кулаков, д. 9, стр. 1, помещ. 39

Адрес места осуществления деятельности: 129626, г. Москва, вн. тер. г. муниципальный округ Алексеевский, пер. Кулаков, д. 9, стр. 1

Телефон: +7 (495) 108-18-57

Web-сайт: https://inventa.su/

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Адрес юридического лица: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11

Адрес места осуществления деятельности: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»

Телефон (факс): +7(495) 526-63-00

E-mail: office@vniiftri.ru

Web-сайт: vniiftri.ru

Уникальный номер записи в реестре аккредитованных лиц № 30002-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «30» октября 2024 г. № 2578

Регистрационный № 93626-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Блоки СКЗИ тахографа навигационно-криптографические модули НКМ-3.1 СП

Назначение средства измерений

Блоки СКЗИ тахографа навигационно-криптографические модули НКМ-3.1 СП (далее - блоки) предназначены для измерений текущих навигационных параметров по сигналам навигационных космических аппаратов глобальных навигационных спутниковых систем (далее - ГНСС) ГЛОНАСС и GPS одновременно, определения на их основе координат местоположения в системе координат WGS-84 и скорости, а так же синхронизации внутренней шкалы времени блоков с национальной шкалой координированного времени UTC(SU).

Описание средства измерений

Принцип действия блоков основан на измерении псевдодальностей и доплеровских смещений частот по сигналам ГНСС ГЛОНАСС в частотном диапазоне L1 и ГНСС GPS на частоте L1.

Параметры сигналов ГНСС согласно ИКД «ГЛОНАСС», редакция 5.1 от 2008 г; IS-GPS-200E от 08.06.2010 г.

Условия эксплуатации в номинальной шумовой обстановке, которая не прерывает возможностей блоков к обнаружению и отслеживанию сигналов навигационных космических аппаратов.

Конструктивно блоки представляют собой моноблочный корпус с антенным разъемом MMCX и интерфейсным разъемом FCI 87409-110 для выдачи измерительной информации по интерфейсным шинам SPI, I2C, UART.

Блоки оснащены платой навигационной для работы по сигналам ГНСС ГЛОНАСС/GPS, управляющим микроконтроллером, криптографическим сопроцессором, батареей питания, энергонезависимой микросхемой памяти.

Для приема сигналов ГНСС ГЛОНАСС/GPS используется антенна навигационная (не входит в комплект поставки), обладающая следующими характеристиками: разъем MMCX (Amphenol 908-24100), входное сопротивление 50 Ом, возможность приема сигналов ГНСС в частотном диапазоне L1 ГЛОНАСС и на частоте L1 GPS, минимальный коэффициент усиления 28 дБ, напряжение питания от 2,7 до 5,5 В, правая круговая поляризация.

Учетный номер в виде цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского языка, наносится на этикетку, наклеенную на корпус блоков в месте, указанном на рисунке 1.

Знак поверки на корпус блоков не наносится.

Общий вид блоков, обозначение места нанесения знака утверждения типа, а также схема пломбировки от несанкционированного доступа представлена на рисунке 1.

Программное обеспечение

Блоки работают под управлением специализированного программного обеспечения (далее - ПО).

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Конструкция блоков исключает возможность несанкционированного влияния на ПО блоков и измерительную информацию.

Таблица 2 -

Наименование характеристики	Значение
Доверительные границы абсолютной инструментальной погрешности (при доверительной вероятности 0,95) определения координат местоположения по каждой координатной оси при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе PDOP не более 3, м	±3
Доверительные границы абсолютной погрешности (при доверительной вероятности 0,95) определения координат местоположения по каждой координатной оси при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе PDOP не более 3, м	±15
Пределы допускаемой абсолютной погрешности измерений скорости* в диапазоне от 0 до 180 км/ч при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе PDOP не более 3, км/ч	±2
Пределы допускаемой абсолютной погрешности синхронизации внутренней шкалы времени с национальной шкалой координированного времени UTC(SU) при работе по сигналам ГНСС ГЛОНАСС/GPS, с	±2
* - плановая составляющая

Таблица 3 - Основные технические

Наименование характеристики	Значение
Напряжение питания от сети постоянного тока, В	от 3,1 до 3,5 от 4,8 до 5,3
Габаритные размеры, мм, не более:
- длина	57
- ширина	35
- высота	12
Масса, кг, не более	0,06
Условия эксплуатации: - температура окружающего воздуха, °С	от -40 до +70
- относительная влажность окружающего воздуха при
температуре +20 °C, %, не более	80

Знак утверждения типа

наносится на корпуса блоков с помощью термоформирования.

Комплектность средства измерений

Таблица 4 - Комплектность

Наименование	Обозначение	Количество
Блок СКЗИ тахографа навигационнокриптографический модуль	НКМ-3.1 СП	1 шт.
Формуляр	НДПА.467756.001-04.03ФО	1 экз.
Правила пользования	НДПА.467756.001-04.03ПП	1 экз.*
Руководство по эксплуатации	НДПА.467756.001-04.03РЭ	1 экз.*
* - поставляется по отдельному заказу

Сведения о методиках (методах) измерений

приведены в разделе «Использование НКМ-3.1 СП» документа НДПА.467756.001-04.03РЭ

«Блок СКЗИ тахографа навигационно-криптографический модуль НКМ-3.1 СП».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Министерства транспорта Российской Федерации от 28 октября 2020 г. № 440 «Об утверждении требований к тахографам, устанавливаемым на транспортные средства, категорий и видов транспортных средств, оснащаемых тахографами, правил использования, обслуживания и контроля работы тахографов, установленных на транспортные средства» (п.п. 1 п. 47, п.п. 7 п.47, п.п. 11 п.47);

Приказ Федерального агентства по техническому регулированию и метрологии от 7 июня 2024 г. № 1374 «Об утверждении Государственной поверочной схемы для координатно-временных средств измерений»;

НДПА.467756.001-04.03ТУ. Блок СКЗИ тахографа навигационно-криптографический модуль НКМ-3.1 СП. Технические условия.

Правообладатель

Общество с ограниченной ответственностью (ООО «СПЕЦПРОЕКТ-2»)

ИНН 7701665084

Адрес юридического лица: 129626, г. Москва, вн. тер. г.

Алексеевский, пер. Кулаков, д. 9, стр. 1, помещ. 20 Телефон: +7 (495) 279-90-08

Web-сайт: https://www.sppr2.ru/

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Адрес юридического лица: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11

Адрес места осуществления деятельности: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»

Телефон (факс): +7(495) 526-63-00

E-mail: office@vniiftri.ru

Web-сайт: vniiftri.ru

Уникальный номер записи в реестре аккредитованных лиц № 30002-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «30» октября 2024 г. № 2578

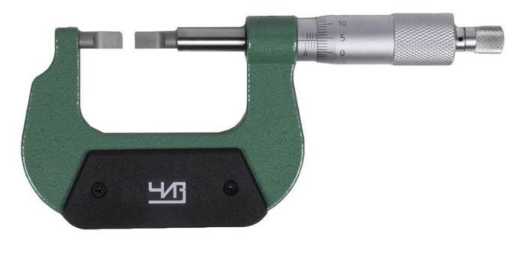

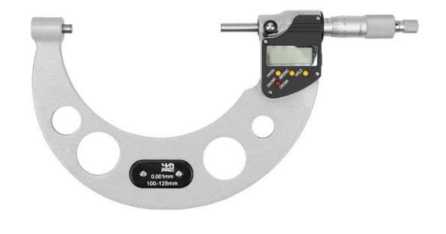

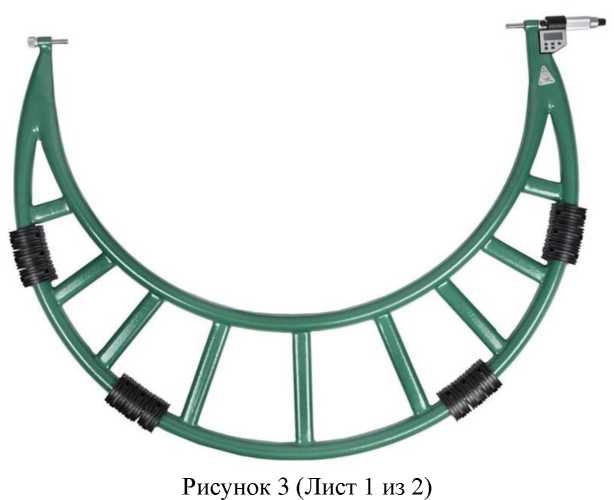

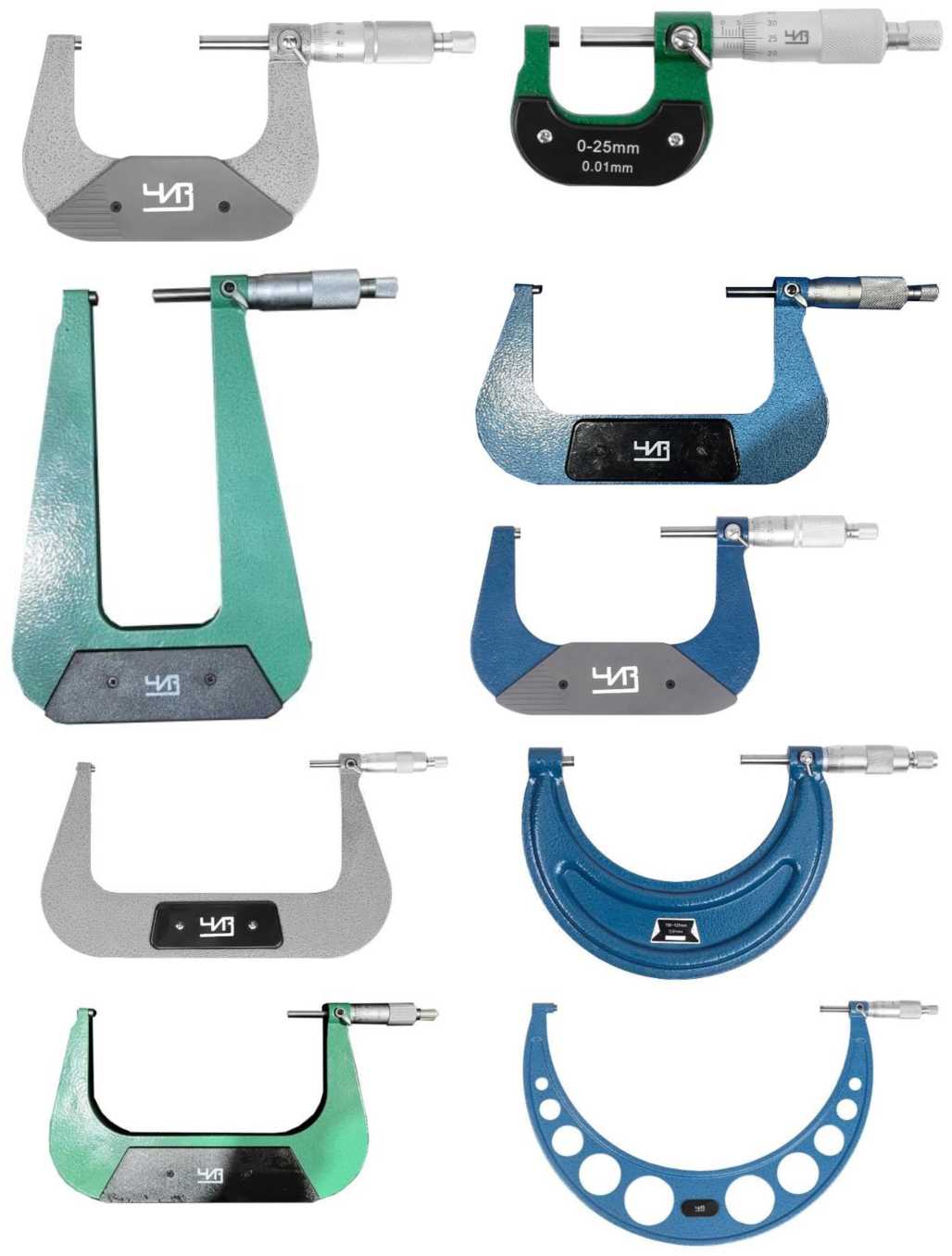

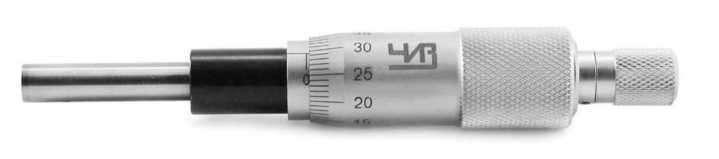

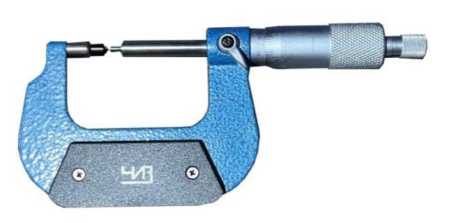

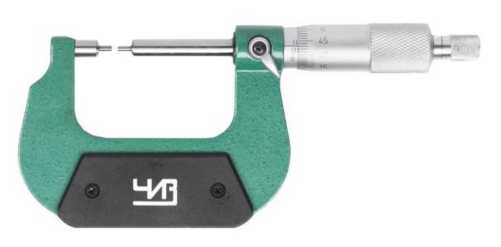

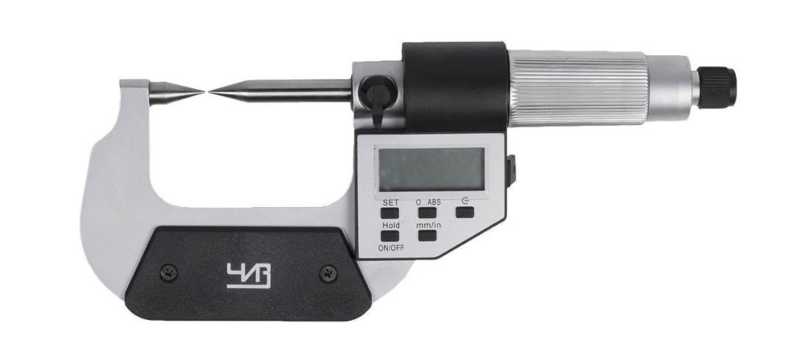

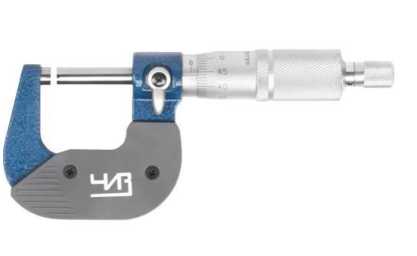

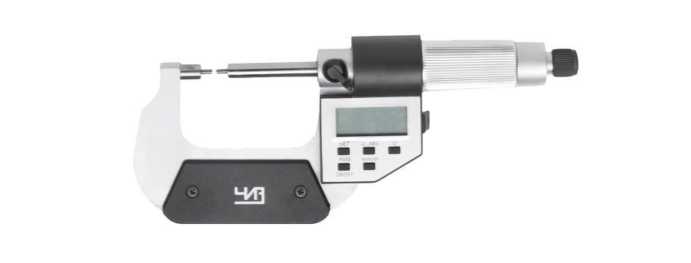

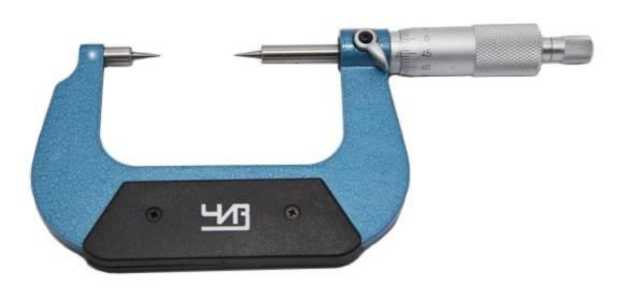

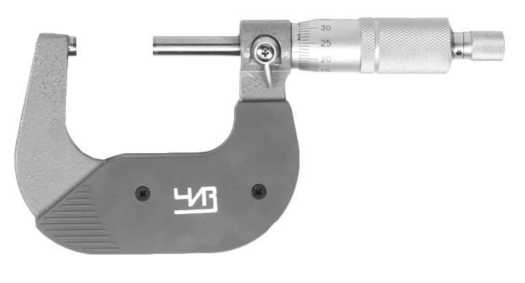

Микрометры состоят из скобы (кроме модификаций МГ, МГ-ПТ и МГЦ) с теплоизолирующей накладкой, в которую с одной стороны вставлена микрометрическая головка с измерительной поверхностью, а с другой - неподвижная пятка. Микрометр имеет устройство, обеспечивающее постоянство измерительного усилия в заданных пределах (трещотка, фрикцион). Для закрепления микрометрического винта микрометры снабжены стопорным механизмом. Микрометры модификаций МГ, МГ-ПТ и МГЦ допускается изготавливать без стопорного устройства. Отсчет показаний микрометров модификаций МК, МК-ПТ, МГ, МГ-ПТ, МЛ, МТ, МК-ТП, МК-МП, МК-Л, МЗ производится с помощью шкал, нанесенных на стебель и барабан микрометрического винта, а модификаций МКЦ, МГЦ, МКЦ-ТП, МКЦ-МП, МКЦ-Л - с помощью цифрового отсчетного устройства.

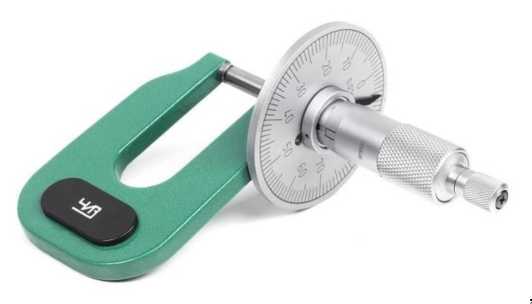

Одна из измерительных поверхностей микрометров модификации МЛ имеет сферическую форму, а отсчет производится с неподвижного циферблата с вращающейся стрелкой.

Микрометры изготавливаются в двух исполнениях: 1 и 2, которые отличаются между собой пределом допускаемой абсолютной погрешности.

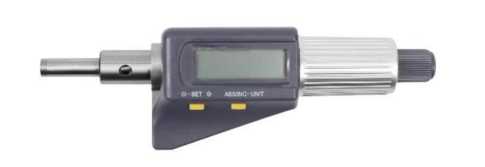

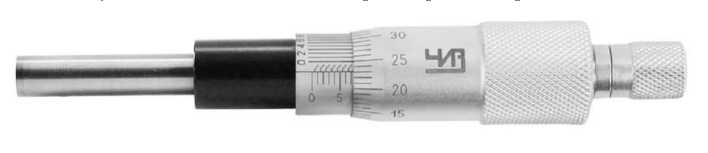

Микрометры модификаций МГ, МГЦ, МГ-ПТ, а так же МК с верхним пределом диапазона измерений 1200 мм и более могут быть снабжены микрометрической головкой с диапазоном измерений от 0 до 25 мм или от 0 до 50 мм. Диапазон измерений микрометрической головки микрометров модификации МЛ соответствует диапазону измерений микрометра. Микрометры с верхним пределом измерений более 300 мм должны иметь сменные измерительные пятки, а более 1000 мм - переставную пятку со втулками, обеспечивающую возможность измерения любого размера в диапазоне измерений данного микрометра.

Измерительные поверхности микрометров модификаций МК, МК-ПТ, МКЦ, МТ, МГ, МГ-ПТ и МГЦ должны быть оснащены твердым сплавом.

Скоба микрометров может быть окрашена в синий, зеленый или серый цвет. Цвет скобы микрометров не влияет на метрологические характеристики и может быть изменен.

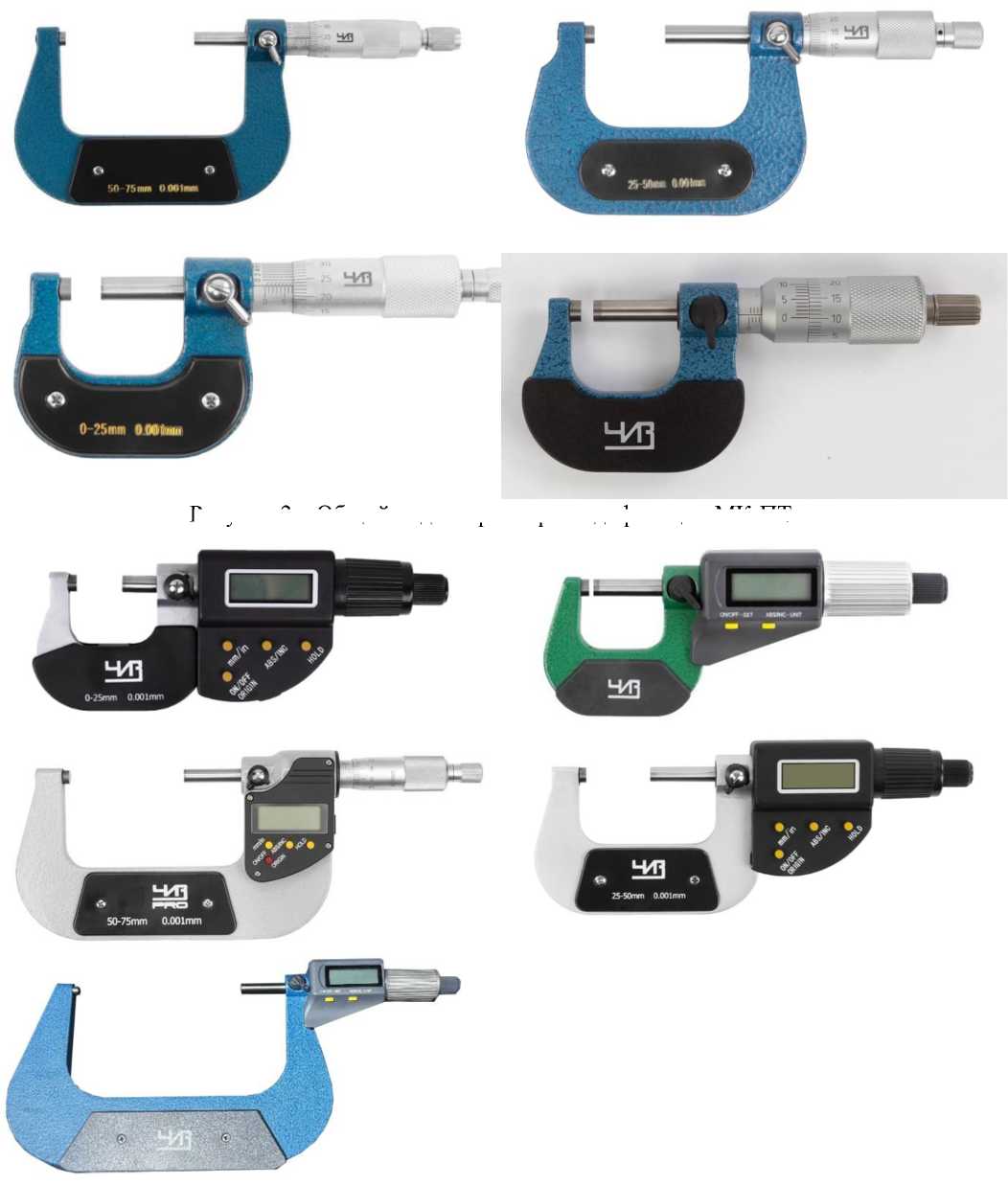

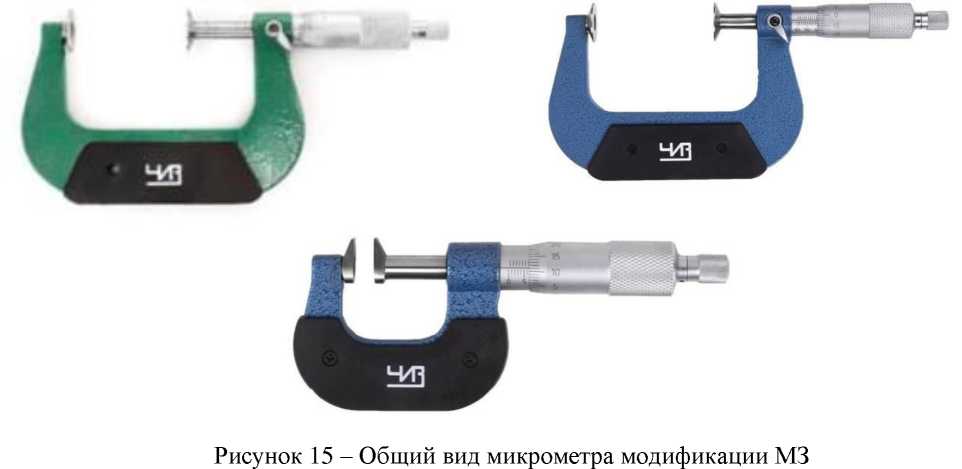

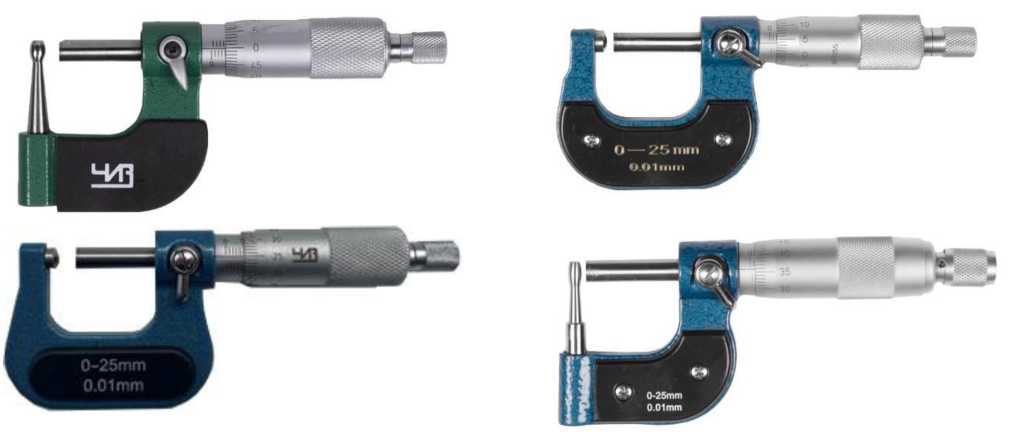

Микрометры отличаются между собой внешним видом, диапазонами измерений и формой скобы.

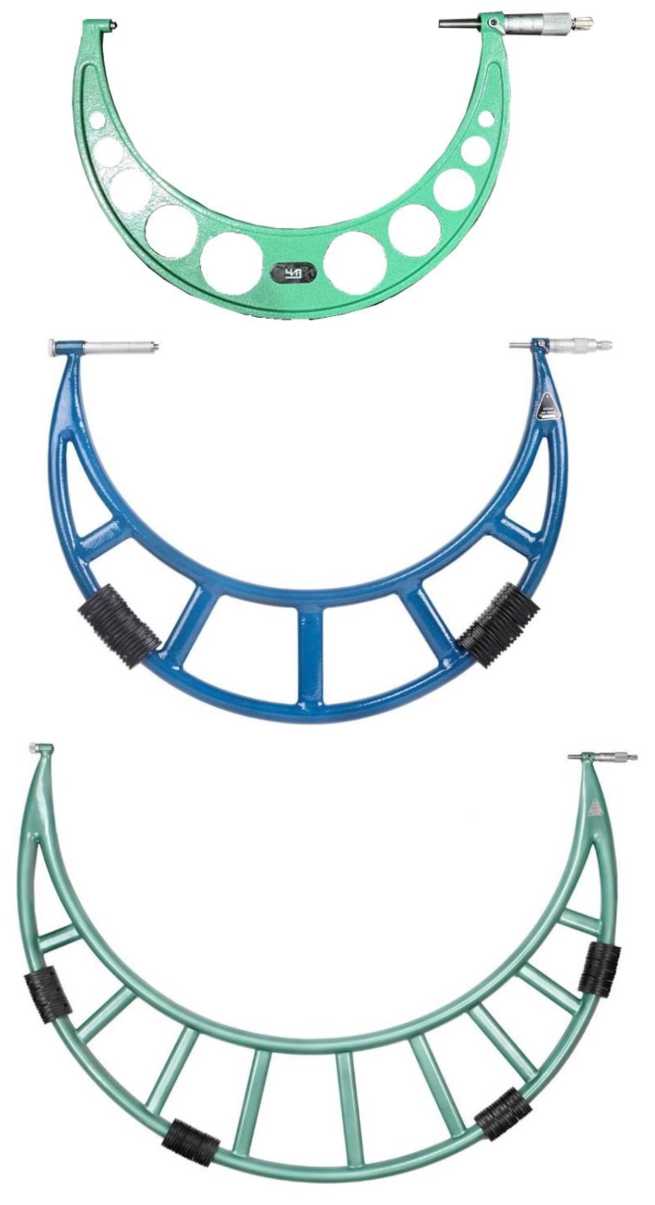

Рисунок 1 (Лист 2 из 3)

Рисунок 1 (Лист 3 из 3)

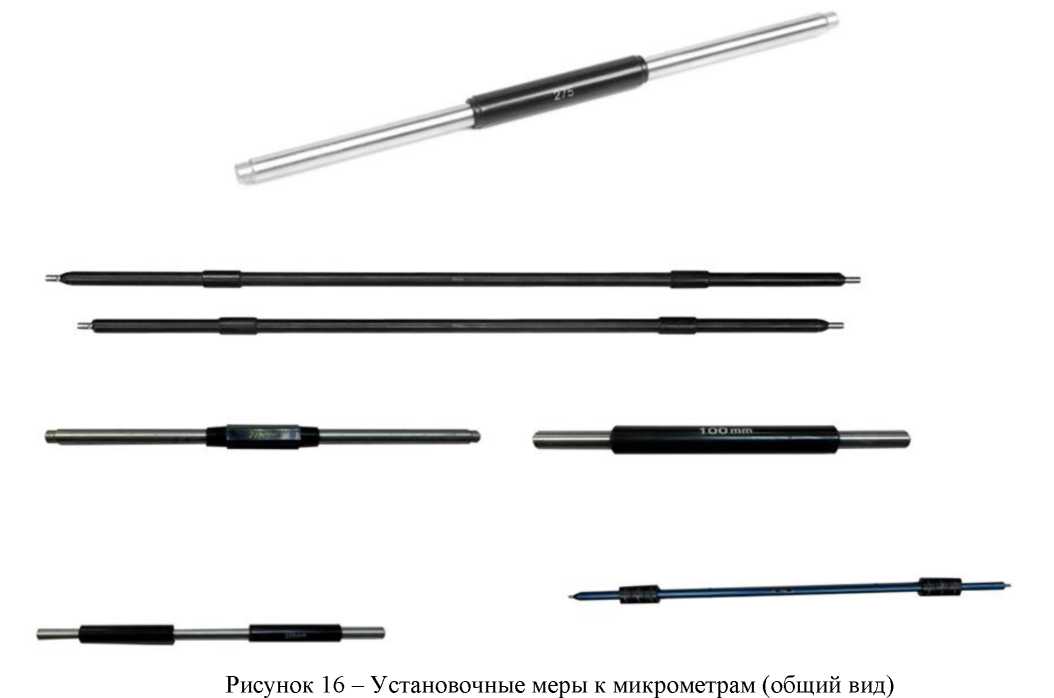

Для установки в начальное положение микрометры с верхним пределом диапазона измерений 50 мм и более (кроме модификаций МГ, МГЦ и МГЦ) имеют установочные меры с теплоизолирующими накладками (Рисунок 16). Измерительные поверхности установочных мер длиной до 300 мм плоские, а более 300 мм - сферические.

Товарный знак 44]

наносится на паспорт микрометров типографским методом, на информационную табличку на скобе, теплоизоляционную накладку или барабан микрометрической головки краской или методом лазерной маркировки. На информационную табличку на скобе, теплоизоляционную накладку или барабан микрометрической головки так же

_й может наноситься товарный знак ggo.

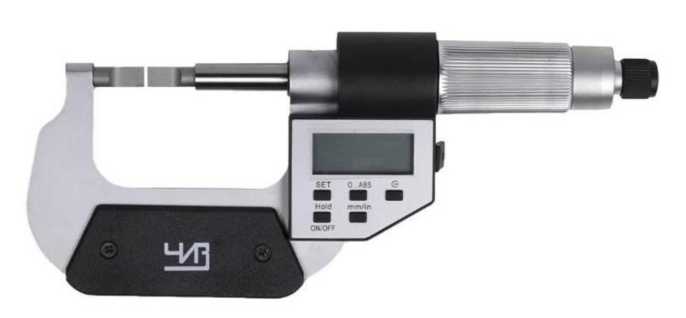

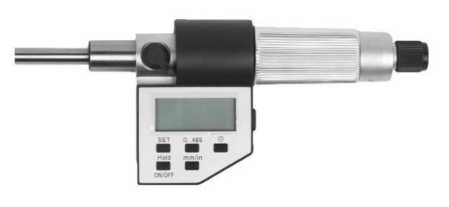

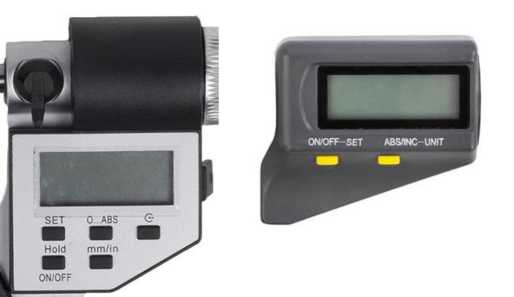

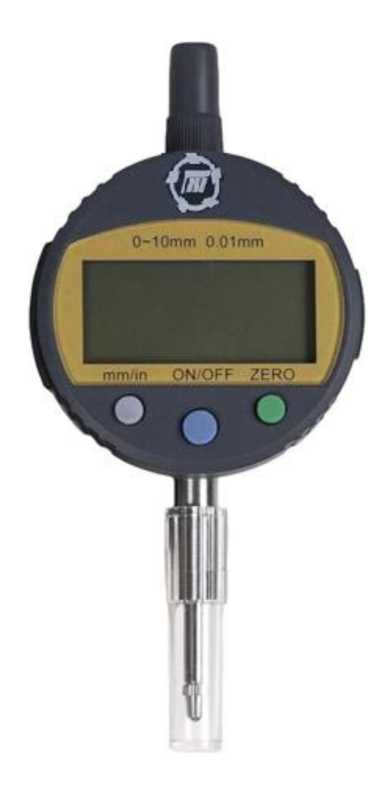

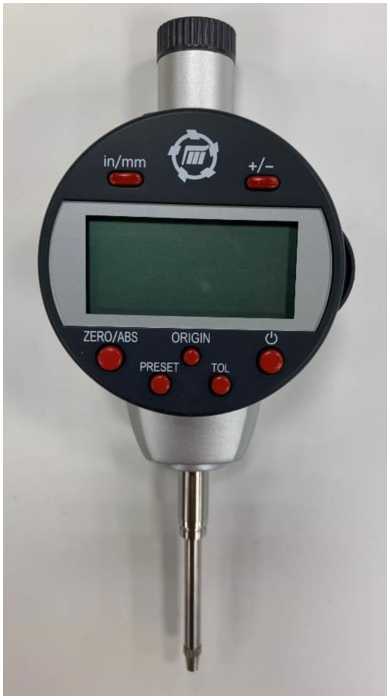

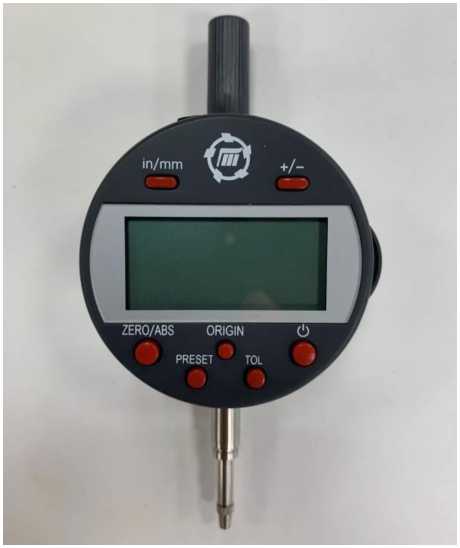

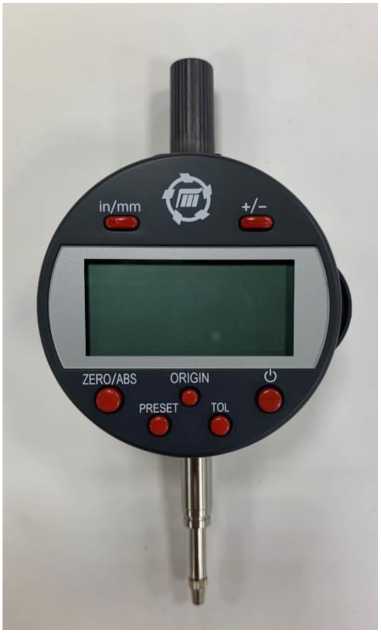

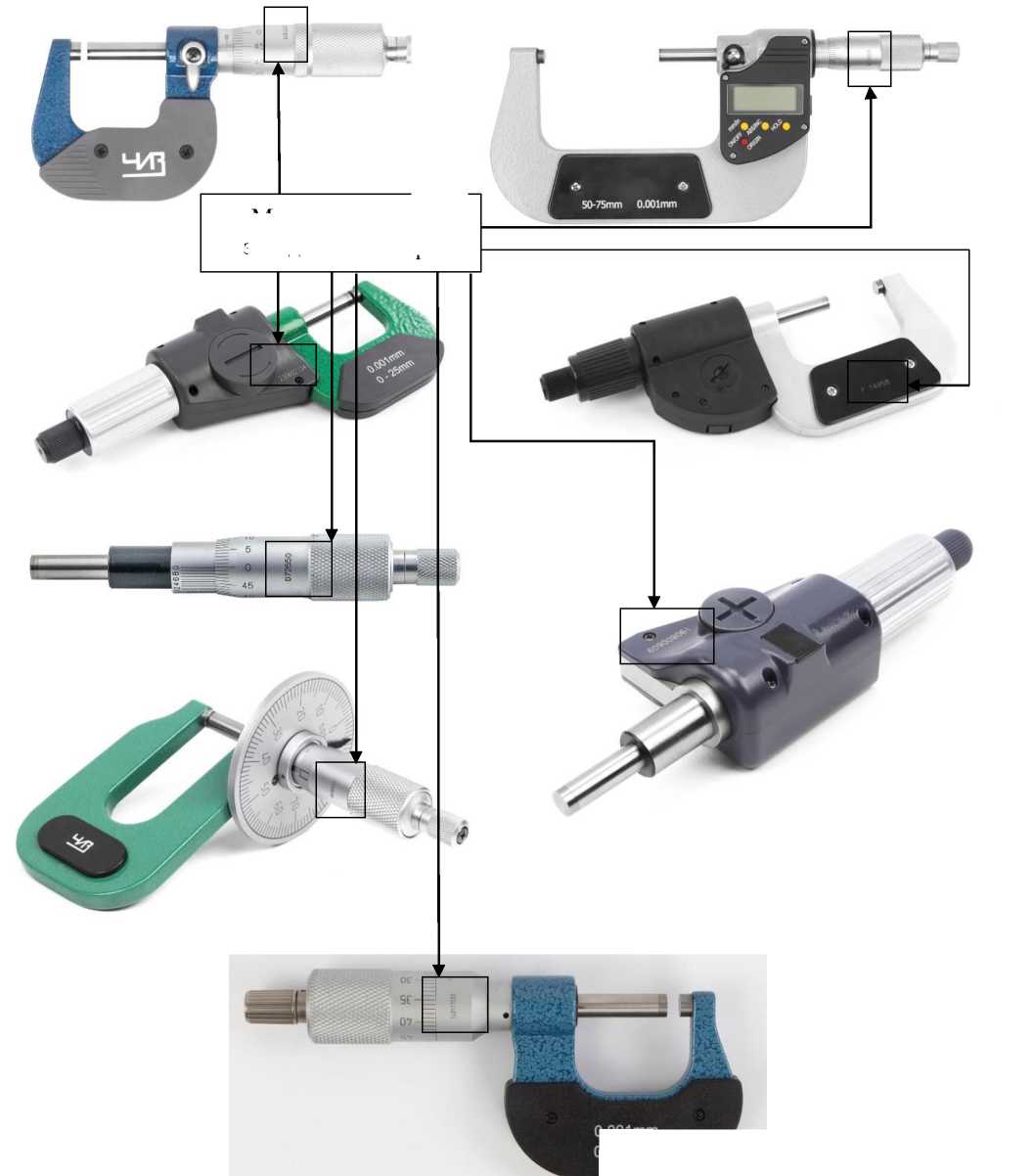

Варианты цифровых отсчетных устройств представлены на рисунке 17.

Заводской номер в виде цифрового или буквенно-цифрового обозначения, состоящего из арабских цифр и (или) латинских букв, наносится на теплоизоляционную накладку (на передней или задней стороне микрометра) или барабан микрометрической головки краской или методом лазерной маркировки в местах, указанных на рисунке 18.

Нанесение знака поверки на средство измерений не предусмотрено.

Диапазон измерений, значение отсчета по шкалам стебля и барабана наносятся на теплоизоляционную накладку (на передней или обратной стороне микрометра), на информационную табличку на скобе, на барабан микрометрической головки или на корпус цифрового отсчетного устройства.

Пломбирование микрометров от несанкционированного доступа не предусмотрено.

Метрологические и технические характеристики

Таблица 1 -

Модификация	Диапазон измерений, мм	Цена деления/ дискретность отсчетного устройства, мм	Пределы допускаемой абсолютной погрешности для исполнений, мкм
			Исп. 1	Исп. 2
1	2	3	4	5
МК	от 0 до 25	0,01	±2,0	±4,0
	от 25 до 50	0,01	±2,5	±4,0
	от 50 до 75	0,01	±2,5	±5,0
	от 75 до 100	0,01	±2,5	±5,0
	от 100 до 125	0,01	±3,0	±6,0
	от 125 до 150	0,01	±3,0	±6,0
	от 150 до 175	0,01	±3,0	±7,0
	от 175 до 200	0,01	±3,0	±7,0
	от 200 до 225	0,01	±4,0	±8,0
	от 225 до 250	0,01	±4,0	±8,0
	от 250 до 275	0,01	±4,0	±9,0
	от 275 до 300	0,01	±4,0	±9,0
	от 300 до 400	0,01	±5,0	±11,0
	от 300 до 450	0,01	±5,0	±11,0
	от 400 до 500	0,01	±5,0	±13,0
	от 450 до 600	0,01	±6,0	±15,0
	от 500 до 600	0,01	±6,0	±15,0
	от 600 до 700	0,01	±10,0	±16,0
	от 600 до 750	0,01	±10,0	±16,0
	от 700 до 800	0,01	±10,0	±18,0
	от 750 до 900	0,01	±12,0	±20,0
	от 800 до 900	0,01	±12,0	±20,0
	от 900 до 1000	0,01	±14,0	±22,0
	от 900 до 1050	0,01	±14,0	±22,0
	от 1000 до 1200	0,01	±14,0	±22,0
	от 1200 до 1400	0,01	±16,0	±24,0
	от 1400 до 1600	0,01	±20,0	±28,0
	от 1600 до 1800	0,01	±24,0	±32,0
	от 1800 до 2000	0,01	±26,0	±34,0

Продолжение таблицы 1

1	2	3	4	5
МК-ПТ	от 0 до 25	0,001	±2,0	±4,0
	от 25 до 50	0,001	±3,0	±5,0
	от 50 до 75	0,001	±3,0	±5,0
	от 75 до 100	0,001	±4,0	±6,0
МКЦ	от 0 до 25	0,001	±2,0	±4,0
	от 25 до 50	0,001	±2,0	±4,0
	от 50 до 75	0,001	±3,0	±5,0
	от 75 до 100	0,001	±3,0	±5,0
	от 100 до 125	0,001	±3,0	±5,0
	от 100 до 200	0,001	±4,0	±6,0
	от 125 до 150	0,001	±3,0	±5,0
	от 150 до 175	0,001	±4,0	±6,0
	от 175 до 200	0,001	±4,0	±6,0
	от 200 до 225	0,001	±4,0	±6,0
	от 200 до 300	0,001	±6,0	±8,0
	от 225 до 250	0,001	±4,0	±6,0
	от 250 до 275	0,001	±5,0	±7,0
	от 275 до 300	0,001	±5,0	±7,0
	от 300 до 400	0,001	±9,0	±11,0
	от 300 до 450	0,001	±11,0	±13,0
	от 400 до 500	0,001	±11,0	±13,0
	от 450 до 600	0,001	±13,0	±15,0
	от 500 до 600	0,001	±13,0	±15,0
	от 600 до 700	0,001	±14,0	±16,0
	от 600 до 750	0,001	±16,0	±18,0
	от 700 до 800	0,001	±16,0	±18,0
	от 750 до 900	0,001	±18,0	±20,0
	от 800 до 900	0,001	±18,0	±20,0
	от 900 до 1000	0,001	±20,0	±22,0
	от 1000 до 1200	0,001	±22,0	±24,0
	от 1200 до 1400	0,001	±24,0	±26,0
	от 1400 до 1600	0,001	±26,0	±28,0
	от 1600 до 1800	0,001	±28,0	±30,0
	от 1800 до 2000	0,001	±32,0	±34,0
МТ	от 0 до 25	0,01	±2,0	±4,0

Продолжение таблицы 1

1	2	3	4	5
МГ	от 0 до 25	0,01	±1,5	±3,0
	от 0 до 50	0,01	±2,0	±4,0
МГ-ПТ	от 0 до 25	0,001	±1,5	±2,0
	от 0 до 50	0,001	±2,0	±3,0
МГЦ	от 0 до 25	0,001	±2,0	±3,0
	от 0 до 50	0,001	±3,0	±4,0
МЛ	от 0 до 5	0,01	-	±4,0
	от 0 до 10	0,01	-	±4,0
	от 0 до 15	0,01	-	±4,0
	от 0 до 25	0,01	-	±4,0
МК-ТП	от 0 до 25	0,01	±4,0	±6,0
	от 25 до 50	0,01	±4,5	±6,0
	от 50 до 75	0,01	±4,5	±7,0
	от 75 до 100	0,01	±4,5	±7,0
МКЦ-ТП	от 0 до 25	0,001	±2,0	±4,0
	от 25 до 50	0,001	±2,0	±4,0
	от 50 до 75	0,001	±3,0	±5,0
	от 75 до 100	0,001	±3,0	±5,0
МК-МП	от 0 до 25	0,01	±2,0	±4,0
	от 25 до 50	0,01	±2,5	±4,0
	от 50 до 75	0,01	±2,5	±5,0
	от 75 до 100	0,01	±2,5	±5,0
МКЦ-МП	от 0 до 25	0,001	±2,0	±4,0
	от 25 до 50	0,001	±2,0	±4,0
	от 50 до 75	0,001	±3,0	±5,0
	от 75 до 100	0,001	±3,0	±5,0
МК-Л	от 0 до 25	0,01	±2,0	±4,0
	от 25 до 50	0,01	±2,5	±4,0
	от 50 до 75	0,01	±2,5	±5,0
	от 75 до 100	0,01	±2,5	±5,0
	от 100 до 125	0,01	±3,0	±6,0
	от 125 до 150	0,01	±3,0	±6,0
	от 150 до 175	0,01	±3,0	±7,0
	от 175 до 200	0,01	±3,0	±7,0

Продолжение таблицы 1

1	2	3	4	5
МКЦ-Л	от 0 до 25	0,001	±2,0	±4,0
	от 25 до 50	0,001	±2,5	±4,0
	от 50 до 75	0,001	±2,5	±5,0
	от 75 до 100	0,001	±2,5	±5,0
	от 100 до 125	0,001	±3,0	±6,0
	от 125 до 150	0,001	±3,0	±6,0
	от 150 до 175	0,001	±3,0	±7,0
	от 175 до 200	0,001	±3,0	±7,0
МЗ	от 0 до 25	0,01	±4,0	±5,0
	от 25 до 50	0,01	±4,0	±5,0
	от 50 до 75	0,01	±4,0	±5,0
	от 75 до 100	0,01	±4,0	±5,0

Номинальный размер установочных мер, входящих в комплект микрометров, и допустимые отклонения от параллельности измерительных поверхностей микрометров указаны в таблице 2.

Таблица 2 - Номинальный размер установочных мер, входящих в комплект микрометров и отклонение от параллельности измерительных поверхностей микрометров

Модификация	Диапазон измерений микрометра, мм	Диапазон измерений микрометрической головки, мм	Цена деления (шаг дискретности), мм	Номинальные размеры установочных(ой) мер(ы) в комплекте с микрометром, мм	Отклонение от параллельности измерительных поверхностей микрометров, мкм, не более
1	2	3	4	5	6
МК	от 0 до 25	от 0 до 25	0,01	-	1,5
	от 25 до 50	от 0 до 25	0,01	25	2,0
	от 50 до 75	от 0 до 25	0,01	50	3,0
	от 75 до 100	от 0 до 25	0,01	75	3,0
	от 100 до 125	от 0 до 25	0,01	100	3,0
	от 125 до 150	от 0 до 25	0,01	125	3,0
	от 150 до 175	от 0 до 25	0,01	150	3,0
	от 175 до 200	от 0 до 25	0,01	175	3,0
	от 200 до 225	от 0 до 25	0,01	200	4,0
	от 225 до 250	от 0 до 25	0,01	225	4,0
	от 250 до 275	от 0 до 25	0,01	250	5,0
	от 275 до 300	от 0 до 25	0,01	275	5,0
	от 300 до 400	от 0 до 25	0,01	325;375	6,0
	от 300 до 450	от 0 до 25	0,01	300; 325; 350; 375; 400; 425	6,0

2

1	2	3	4	5	6
	от 400 до 500	от 0 до 25	0,01	425; 475	7,0
	от 450 до 600	от 0 до 25	0,01	450; 475; 500; 525;550;575	8,0
	от 500 до 600	от 0 до 25	0,01	525;575	10,0
	от 600 до 700	от 0 до 25	0,01	625; 675	12,0
	от 600 до 750	от 0 до 25	0,01	600; 625; 650; 675; 700; 725	12,0
	от 700 до 800	от 0 до 25	0,01	725;775	14,0
	от 750 до 900	от 0 до 25	0,01	750; 775; 800; 825;850;875	16,0
	от 800 до 900	от 0 до 25	0,01	825;875	16,0
	от 900 до 1000	от 0 до 25	0,01	925;975	18,0
	от 900 до 1050	от 0 до 25	0,01	900; 925; 950; 975; 1000; 1025	18,0
	от 1000 до 1200	от 0 до 25	0,01	1025;1075;1125; 1175	18,0
	от 1000 до 1200	от 0 до 50	0,01	1050;1150	18,0
МК	от 1200 до 1400	от 0 до 25	0,01	1225; 1275;1325; 1375	20,0
	от 1200 до 1400	от 0 до 50	0,01	1250;1350	20,0
	от 1400 до 1600	от 0 до 25	0,01	1425; 1475;1525; 1575	22,0
	от 1400 до 1600	от 0 до 50	0,01	1450; 1550	22,0
	от 1600 до 1800	от 0 до 25	0,01	1625; 1675;1725; 1775	26,0
	от 1600 до 1800	от 0 до 50	0,01	1650;1750	26,0
	от 1800 до 2000	от 0 до 25	0,01	1825; 1875;1925; 1975	28,0
	от 1800 до 2000	от 0 до 50	0,01	1850;1950	28,0
МК-ПТ	от 0 до 25	от 0 до 25	0,001	-	1,5
	от 25 до 50	от 0 до 25	0,001	25	2,0
	от 50 до 75	от 0 до 25	0,001	50	3,0
	от 75 до 100	от 0 до 25	0,001	75	3,0
МКЦ	от 0 до 25	от 0 до 25	0,001	-	1,5
	от 25 до 50	от 0 до 25	0,001	25	2,0
	от 50 до 75	от 0 до 25	0,001	50	3,0
	от 75 до 100	от 0 до 25	0,001	75	3,0
	от 100 до 125	от 0 до 25	0,001	100	3,0
	от 100 до 200	от 0 до 25	0,001	100; 125; 150;175	3,0
	от 125 до 150	от 0 до 25	0,001	125	3,0
	от 150 до 175	от 0 до 25	0,001	150	3,0
	от 175 до 200	от 0 до 25	0,001	175	3,0
	от 200 до 225	от 0 до 25	0,001	200	4,0
	от 200 до 300	от 0 до 25	0,001	200;225;250; 275	5,0

2

1	2	3	4	5	6
МКЦ	от 225 до 250	от 0 до 25	0,001	225	4,0
	от 250 до 275	от 0 до 25	0,001	250	5,0
	от 275 до 300	от 0 до 25	0,001	275	5,0
	от 300 до 400	от 0 до 25	0,001	325;375	5,0
	от 300 до 450	от 0 до 25	0,001	300; 325; 350; 375; 400; 425	7,0
	от 400 до 500	от 0 до 25	0,001	425; 475	7,0
	от 450 до 600	от 0 до 25	0,001	450; 475; 500; 525; 550; 575	7,0
	от 500 до 600	от 0 до 25	0,001	525; 575	7,0
	от 600 до 700	от 0 до 25	0,001	625; 675	14,0
	от 600 до 750	от 0 до 25	0,001	600; 625; 6 50; 675;700;725	16,0
	от 700 до 800	от 0 до 25	0,001	725;775	16,0
	от 750 до 900	от 0 до 25	0,001	750; 775; 800; 825;850;875	18,0
	от 800 до 900	от 0 до 25	0,001	825;875	18,0
	от 900 до 1000	от 0 до 25	0,001	925;975	20,0
	от 1000 до 1200	от 0 до 25	0,001	1025; 1075;1125; 1175	18,0
	от 1000 до 1200	от 0 до 50	0,001	1050;1150	18,0
	от 1200 до 1400	от 0 до 25	0,001	1225; 1275;1325; 1375	20,0
	от 1200 до 1400	от 0 до 50	0,001	1250;1350	20,0
	от 1400 до 1600	от 0 до 25	0,001	1425; 1475;1525; 1575	22,0
	от 1400 до 1600	от 0 до 50	0,001	1450; 1550	22,0
	от 1600 до 1800	от 0 до 25	0,001	1625; 1675;1725; 1775	26,0
	от 1600 до 1800	от 0 до 50	0,001	1650;1750	26,0
	от 1800 до 2000	от 0 до 25	0,001	1825; 1875;1925; 1975	28,0
	от 1800 до 2000	от 0 до 50	0,001	1850;1950	28,0
МТ	от 0 до 25	от 0 до 25	0,01	-	-
МГ	от 0 до 25	от 0 до 25	0,01	-	-
	от 0 до 50	от 0 до 50	0,01	-	-
МГ-ПТ	от 0 до 25	от 0 до 25	0,001	-	-
	от 0 до 50	от 0 до 50	0,001	-	-
МГЦ	от 0 до 25	от 0 до 25	0,001	-	-
	от 0 до 50	от 0 до 50	0,001	-	-
МЛ	от 0 до 5	от 0 до 5	0,01	-	-
	от 0 до 10	от 0 до 10	0,01	-	-
	от 0 до 15	от 0 до 15	0,01	-	-
	от 0 до 25	от 0 до 25	0,01	-	-

2

1	2	3	4	5	6
МК-ТП	от 0 до 25	от 0 до 25	0,01	-	-
	от 25 до 50	от 0 до 25	0,01	25	-
	от 50 до 75	от 0 до 25	0,01	50	-
	от 75 до 100	от 0 до 25	0,01	75	-
МКЦ-ТП	от 0 до 25	от 0 до 25	0,001	-	-
	от 25 до 50	от 0 до 25	0,001	25	-
	от 50 до 75	от 0 до 25	0,001	50	-
	от 75 до 100	от 0 до 25	0,001	75	-
МК-МП	от 0 до 25	от 0 до 25	0,01	-	1,5
	от 25 до 50	от 0 до 25	0,01	25	2,0
	от 50 до 75	от 0 до 25	0,01	50	3,0
	от 75 до 100	от 0 до 25	0,01	75	3,0
МКЦ-МП	от 0 до 25	от 0 до 25	0,001	-	1,5
	от 25 до 50	от 0 до 25	0,001	25	2,0
	от 50 до 75	от 0 до 25	0,001	50	3,0
	от 75 до 100	от 0 до 25	0,001	75	3,0
МК-Л	от 0 до 25	от 0 до 25	0,01	-	1,5
	от 25 до 50	от 0 до 25	0,01	25	2,0
	от 50 до 75	от 0 до 25	0,01	50	3,0
	от 75 до 100	от 0 до 25	0,01	75	3,0
	от 100 до 125	от 0 до 25	0,01	100	3,0
	от 125 до 150	от 0 до 25	0,01	125	3,0
	от 150 до 175	от 0 до 25	0,01	150	3,0
	от 175 до 200	от 0 до 25	0,01	175	3,0
МКЦ-Л	от 0 до 25	от 0 до 25	0,001	-	1,5
	от 25 до 50	от 0 до 25	0,001	25	2,0
	от 50 до 75	от 0 до 25	0,001	50	3,0
	от 75 до 100	от 0 до 25	0,001	75	3,0
	от 100 до 125	от 0 до 25	0,001	100	3,0
	от 125 до 150	от 0 до 25	0,001	125	3,0
	от 150 до 175	от 0 до 25	0,001	150	3,0
	от 175 до 200	от 0 до 25	0,001	175	3,0
МЗ	от 0 до 25	от 0 до 25	0,01	-	3,0
	от 25 до 50	от 0 до 25	0,01	25	3,0
	от 50 до 75	от 0 до 25	0,01	50	3,0
	от 75 до 100	от 0 до 25	0,01	75	3,0

Таблица 3 - Допускаемое отклонение длины установочных мер от номинального значения.

Номинальный размер установочной меры, мм	Допускаемое отклонение длины установочной меры от номинального размера, мкм
1	2
25; 50; 75	±1,5
100; 125	±2,0
150;175	±2,0
200;225;250;275	±2,0
300; 325; 350; 375; 400; 425; 450; 475	±3,5
500;525;550;575;600;625;650;675	±4,0
700; 725; 750;775;800;825;850;875	±4,5
900;925;950;975; 1000	±5,0
1025;1050;1075;1125; 1150; 1175	±5,5
1225;1250; 1275; 1325; 1350; 1375	±6,0
1425; 1450; 1475; 1525; 1550; 1575	±6,5
1625;1650; 1675; 1725; 1750; 1775	±7,0
1825;1850; 1875;1925; 1950;1975	±7,5

Таблица 4 - Отклонение от плоскостности плоских измерительных поверхностей микрометров и установочных мер, измерительное усилие, колебание измерительного усилия, параметр шероховатости Ra в соответствии с ГОСТ 2789-73 и условия эксплуатации микрометров

Наименование характеристики	Значение
1	2
Отклонение от плоскостности плоских измерительных поверхностей микрометров (кроме микрометров модификаций МК-ТП, МКЦ-ТП, МК-Л и МКЦ-Л) и установочных мер, мкм, не более	0,9
Измерительное усилие, Н	от 3 до 15
Колебание измерительного усилия, Н, не более	4
Параметр шероховатости измерительных поверхностей микрометра и установочных мер Ra по ГОСТ 2789-73, мкм, не более	0,08
Условия эксплуатации: температура окружающей среды, °С относительная влажность воздуха при температуре +25 °С, %, не более	от +10 до +30 80

Таблица 5 -	Габаритные размеры и масса микрометров
Модификация	Диапазон измерений микрометров, мм	Габаритные размеры, мм, не более			Масса, кг, не более
		длина	ширина	высота
1	2	3	4	5	6
МК	от 0 до 25	135	65	25	0,30
	от 25 до 50	170	80	25	0,46
	от 50 до 75	195	95	25	0,60
	от 75 до 100	215	115	25	0,80
	от 100 до 125	250	130	25	1,00
	от 125 до 150	275	145	25	1,10
	от 150 до 175	305	165	25	1,67
	от 175 до 200	335	180	25	1,80
	от 200 до 225	355	205	25	1,90
	от 225 до 250	375	225	25	2,00
	от 250 до 275	425	240	25	2,20
	от 275 до 300	450	255	25	2,30
	от 300 до 400	590	415	45	10,00
	от 300 до 450	590	425	45	10,00
	от 400 до 500	695	460	45	13,00
	от 450 до 600	750	520	45	13,00
	от 500 до 600	800	550	45	15,00
	от 600 до 700	885	620	45	17,00
	от 600 до 750	915	650	45	18,00
	от 700 до 800	1010	705	50	20,00
	от 750 до 900	1065	750	50	23,00
	от 800 до 900	1115	755	50	23,00
	от 900 до 1000	1215	810	50	25,00
	от 900 до 1050	1220	850	50	25,00
	от 1000 до 1200	1410	975	50	36,00
	от 1200 до 1400	1610	1125	50	43,00
	от 1400 до 1600	1820	1250	50	56,00
	от 1600 до 1800	2010	1355	50	65,00
	от 1800 до 2000	2210	1455	50	72,00
МК-ПТ	от 0 до 25	135	65	25	0,25
	от 25 до 50	160	80	25	0,35
	от 50 до 75	185	95	25	0,40
	от 75 до 100	210	115	25	0,55
МКЦ	от 0 до 25	170	70	30	0,40
	от 25 до 50	200	85	30	0,60
	от 50 до 75	230	100	30	0,80
	от 75 до 100	255	115	30	1,20
	от 100 до 125	295	135	30	1,20
	от 100 до 200	385	195	30	2,00
	от 125 до 150	320	150	30	1,40

5

1	2	3	4	5	6
МКЦ	от 150 до 175	350	175	30	1,60
	от 175 до 200	380	190	30	1,80
	от 200 до 225	405	210	30	2,00
	от 200 до 300	480	260	30	3,00
	от 225 до 250	430	225	30	2,20
	от 250 до 275	455	240	30	2,60
	от 275 до 300	485	260	30	3,00
	от 300 до 400	590	415	45	10,00
	от 300 до 450	650	450	45	12,00
	от 400 до 500	695	460	45	13,00
	от 450 до 600	750	500	45	15,00
	от 500 до 600	800	550	45	15,00
	от 600 до 700	885	620	45	17,00
	от 600 до 750	1000	700	45	19,00
	от 700 до 800	1010	705	50	20,00
	от 750 до 900	1100	750	50	22,00
	от 800 до 900	1110	755	50	23,00
	от 900 до 1000	1215	810	50	25,00
	от 1000 до 1200	1405	975	50	36,00
	от 1200 до 1400	1605	1125	50	43,00
	от 1400 до 1600	1820	1255	50	56,00
	от 1600 до 1800	2015	1355	50	65,00
	от 1800 до 2000	2205	1455	50	72,00
МТ	от 0 до 25	135	65	25	0,30
МГ	от 0 до 25	125	25	25	0,20
	от 0 до 50	135	25	25	0,30
МГ-ПТ	от 0 до 25	125	25	25	0,20
	от 0 до 50	135	25	25	0,30
МГЦ	от 0 до 25	125	70	35	0,40
	от 0 до 50	135	70	35	0,50
МЛ	от 0 до 5	130	125	65	0,30
	от 0 до 10	140	135	65	0,30
	от 0 до 15	150	145	65	0,35
	от 0 до 25	160	175	65	0,35
МК-ТП	от 0 до 25	135	65	25	0,30
	от 25 до 50	170	80	25	0,46
	от 50 до 75	195	95	25	0,60
	от 75 до 100	130	125	65	0,30
МКЦ-ТП	от 0 до 25	135	65	25	0,30
	от 25 до 50	170	80	25	0,46
	от 50 до 75	195	95	25	0,60
	от 75 до 100	215	115	25	0,80

5

1	2	3	4	5	6
МК-МП	от 0 до 25	135	65	25	0,30
	от 25 до 50	170	80	25	0,46
	от 50 до 75	195	95	25	0,60
	от 75 до 100	215	115	25	0,80
МКЦ- МП	от 0 до 25	135	65	25	0,30
	от 25 до 50	170	80	25	0,46
	от 50 до 75	195	95	25	0,60
	от 75 до 100	215	115	25	0,80
МК-Л	от 0 до 25	135	65	25	0,30
	от 25 до 50	170	80	25	0,46
	от 50 до 75	195	95	25	0,60
	от 75 до 100	215	115	25	0,80
	от 100 до 125	250	130	25	1,00
	от 125 до 150	275	145	25	1,10
	от 150 до 175	305	165	25	1,67
	от 175 до 200	335	180	25	1,80
МКЦ-Л	от 0 до 25	135	65	25	0,30
	от 25 до 50	170	80	25	0,46
	от 50 до 75	195	95	25	0,60
	от 75 до 100	215	115	25	0,80
	от 100 до 125	250	130	25	1,00
	от 125 до 150	275	145	25	1,10
	от 150 до 175	305	165	25	1,67
	от 175 до 200	335	180	25	1,80
МЗ	от 0 до 25	135	75	35	0,40
	от 25 до 50	170	90	35	0,50
	от 50 до 75	195	105	35	0,70
	от 75 до 100	215	125	35	0,90

Таблица 6 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет, не более	3
Средняя наработка на отказ, условных измерений1)	50000
Примечание: 1) - Под условным измерением понимают перемещение микрометрического винта до контакта измерительных поверхностей с объектом измерений. При этом перемещение микрометрического винта должно быть не менее 1/3 значения диапазона измерений.

Знак утверждения типа

Знак утверждения типа наносится на титульный лист паспорта типографским методом.

Комплектность средства измерений

Таблица 7 - Комплектность

Наименование	Обозначение	Количество
1	2	3
Микрометр ЧИЗ	-	1 шт.
Футляр	-	1 шт.
Ключ	-	1 шт.
Элемент питания*	-	1 шт.
Установочная мера **	-	1 комплект
Соединительные гильзы***	-	2 шт.
Сменные измерительные пятки****	-	1 комплект
Переставная пятка со втулками*****	-	1 шт.
Паспорт	-	1 экз.
Примечание: *          для микрометров с цифровым отсчетным устройством; **          при наличии, точное количество указано в паспорте; ***        для микрометров с верхним пределом диапазона измерений от 400 до 2000 мм включ.; ****        только для микрометров с верхним пределом диапазона измерений от 400 до 1050 мм включ.; *****       только для микрометров с верхним пределом диапазона измерений от 1200 до 2000 мм включ.

Сведения о методиках (методах) измерений

Приведены в разделе 6 «Порядок работы» паспорта микрометров.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1^10^-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;

Стандарт предприятия Optim Consult International Co. Ltd. СТП 050-2024 «Микрометры ЧИЗ».

Правообладатель

OPTIM CONSULT INTERNATIONAL CO., LIMITED., КНР

Адрес: 19H Maxgrand Plaza No 3 Tai Yau Street San Po Kong KL, Hong Kong, China.

Изготовитель

OPTIM CONSULT INTERNATIONAL CO., LIMITED., КНР

Адрес: 19H Maxgrand Plaza No 3 Tai Yau Street San Po Kong KL, Hong Kong, China.

Испытательный центр

Общество с ограниченной ответственностью Региональный метрологический центр «Калиброн» (ООО РМЦ «Калиброн»)

Адрес: 111524, г. Москва, ул. Электродная, д. 2, стр. 23, эт. 1, помещ. 2

Телефон: +7 (495) 796-92-75

E-mail: info@calibronrmc.ru

Web-сайт: https://calibronrmc.ru/

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314442.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «30» октября 2024 г. № 2578

Регистрационный № 93628-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Автотопливозаправщик КАМАЗ-431184 АТЗ

Назначение средства измерений

Автотопливозаправщик КАМАЗ-431184 АТЗ (далее - АТЗ) предназначен для измерений объема, транспортировки и кратковременного хранения нефтепродуктов.

Описание средства измерений

АТЗ представляет собой сварную емкость, имеющую в поперечном сечении эллиптическую форму постоянного сечения, состоящей из обечайки и эллиптических днищ, ограничивающих емкость с торцов, а также перегородок, разделяющих емкость на изолированные секции, установленной на базе автомобильного шасси «КамАЗ». Для гашения гидравлических ударов во время движения, внутри секций установлены волнорезы. Каждая секция является транспортной мерой полной вместимости.

Принцип действия АТЗ основан на измерении объема нефтепродукта, залитого до указателя уровня налива, который представляет из себя угольник, приваренный к горловине. Метод крепления указателя уровня налива не позволяет влиять на него для изменения результатов измерений.

Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя: крышку горловины с заливным люком и дыхательным клапаном, клапан донный, кран шаровой, рукава напорно-всасывающие.

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, нанесен ударным методом на маркировочную табличку, закрепленную на цистерне АТЗ при помощи алюминиевых заклепок.

К автотопливозаправщику данного типа относится автотопливозаправщик с заводским номером 006.

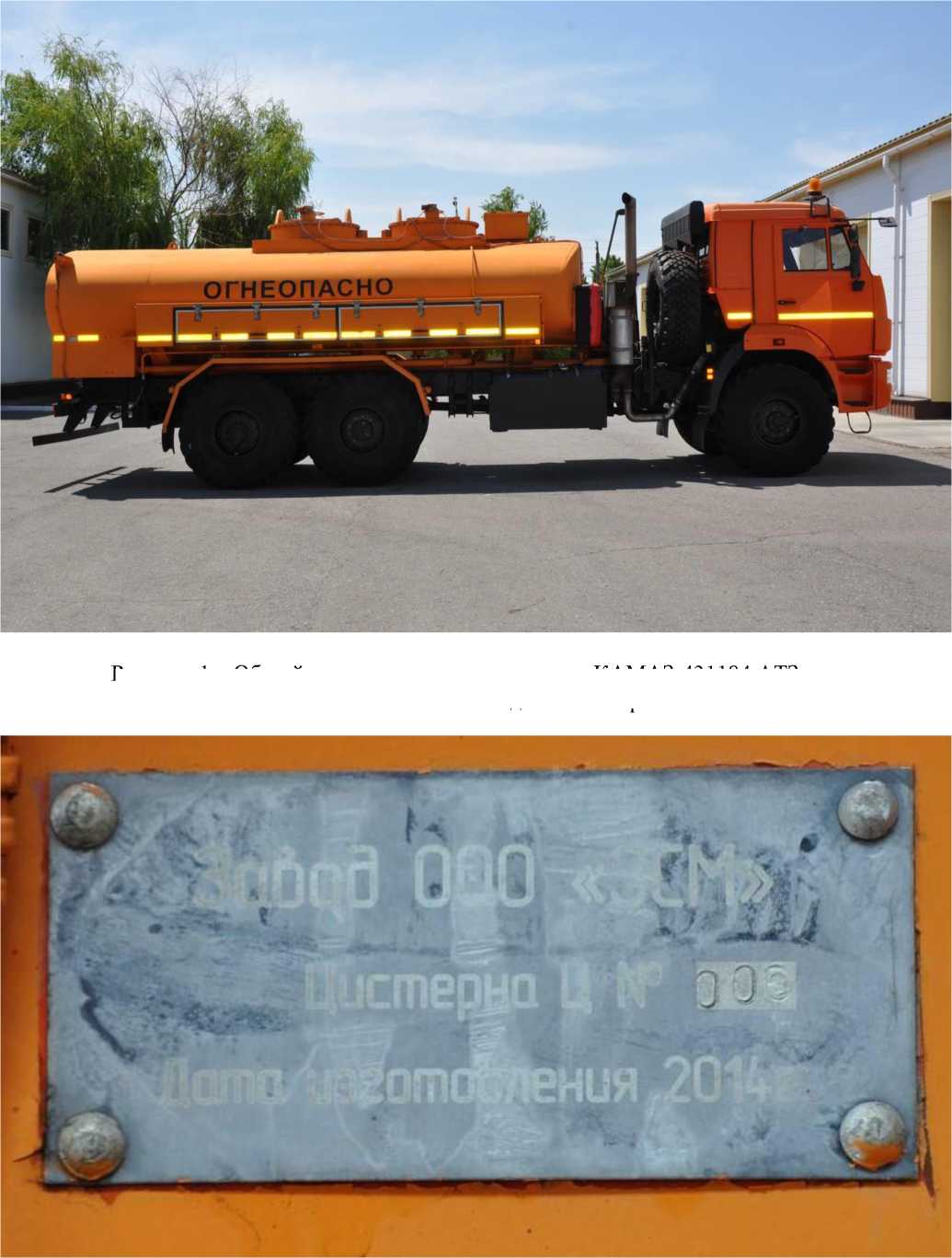

Общий вид АТЗ с указанием места нанесения заводского номера приведен на рисунке 1. Маркировочная табличка с заводским номером приведена на рисунке 2.

Нанесение знака поверки на АТЗ не предусмотрено.

Метрологические и технические характеристики

Таблица 1 -

и технические

Наименование характеристики	Значение
Номинальная вместимость, дм3	10000
Количество секций, шт.	2
Номинальная вместимость секций, дм3 1 секция	5000
2 секция	5000
Пределы допускаемой относительной погрешности определения вместимости, %	±0,4
Разность   между   номинальной   и   действительной вместимостью, %, не более	±1,5
Условия эксплуатации: - температура окружающего воздуха, °С	от -45 до +45
Средний срок службы, лет, не менее	30

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 2 - Комплектность

Наименование	Обозначение	Количество
Автотопливозаправщик	КАМАЗ-431184 АТЗ	1 шт.
Запасные части, инструменты и принадлежности	-	1 шт.
Паспорт	-	1 экз.

Сведения о методиках (методах) измерений приведены в разделе 8 паспорта.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости».

Правообладатель

Общество с ограниченной ответственностью «Завод специальных машин» (ООО «ЗСМ») ИНН 7415083430

Юридический адрес: 456313, Челябинская обл., г. Миасс, ул. Севастопольская, д. 1а, кв. 101

Телефон: +7 922 722-97-77

E-mail: zsm-miass@mail.ru

Изготовитель

Общество с ограниченной ответственностью «Завод специальных машин» (ООО «ЗСМ») ИНН 7415083430

Адрес: 456313, Челябинская обл., г. Миасс, ул. Севастопольская, д. 1а, кв. 101 Телефон: +7 922 722-97-77

E-mail: zsm-miass@mail.ru

Испытательный центр

Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ»)

Юридический адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, оф. 51

Адрес места осуществления деятельности: 420036, Республика Татарстан, г. Казань, ул. Тэцевская, д. 4б, помещ. №1011

Телефон: +7 9196969693

E-mail: trifonovua@mail.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312640.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «30» октября 2024 г. № 2578

Регистрационный № 93629-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерений количества и показателей качества широкой фракции легких углеводородов ООО «Газпромнефть-Заполярье»

Назначение средства измерений

Система измерений количества и показателей качества широкой фракции легких углеводородов ООО «Газпромнефть-Заполярье» (далее - СИК ШФЛУ) предназначена для измерений массы брутто широкой фракции легких углеводородов.

Описание средства измерений

Принцип действия СИК ШФЛУ основан на прямом методе динамических измерений массы брутто широкой фракции легких углеводородов по результатам измерений массового расхода широкой фракции легких углеводородов.

К настоящему типу средства измерений (далее - СИ) относится СИК ШФЛУ с заводским номером 876.

В состав СИК ШФЛУ входят:

• - блок фильтров (далее - БФ);

• - блок измерительных линий (далее - БИЛ): одна рабочая измерительная линия (далее - ИЛ) DN 100, одна контрольно-резервная ИЛ DN 100, входной и выходной коллекторы DN 100 и линии подключения к передвижному блоку рабочего эталона расхода DN 100;

• - блок измерений качества (далее - БИК);

• - пробозаборное устройство щелевого типа по ГОСТ 2517-2012 с лубрикатором;

• - передвижной блок рабочего эталона расхода (далее - БРЭР);

• - система обработки информации (далее - СОИ).

В состав СИК ШФЛУ входят следующие СИ:

• - расходомеры массовые Promass (модификации Promas 300) (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер) 68358-17), первичные преобразователи Promass F (далее - ПР);

• - преобразователи давления измерительные Cerabar M PMP51 (регистрационный номер 71892-18);

• - датчики температуры TMT162R (регистрационный номер 63821-16);

• - комплексы измерительно-вычислительные расхода и количества жидкостей и газов «АБАК+» (регистрационный номер 52866-13), модификация ИнКС.425210.003, исполнение К1 (далее - ИВК).

Резервный парк оборудования сформирован из следующих СИ:

• - преобразователи давления измерительные   АИР-20/М2   (регистрационный

номер 63044-16), модификация АИР-20Ех/М2-Н-ДА;

• - термопреобразователи универсальные ТПУ 0304 (регистрационный номер 50519-17), модификация ТПУ 0304/М1-Н, исполнение «Ех».

Автоматизированное рабочее место оператора (далее - АРМ оператора) входит в состав СОИ.

СИК ШФЛУ выполняет следующие основные функции:

• - измерение в автоматическом режиме массового расхода широкой фракции легких углеводородов по каждой ИЛ и БИЛ в целом;

• - измерение в автоматическом режиме и местную индикацию текущих значений давления в ИЛ, во входном и выходном коллекторах, в БИК, во входном коллекторе БРЭР;

• - местную индикацию давления до и после фильтров;

  текущих значений

• - измерение в автоматическом режиме и местную индикацию температуры в ИЛ, в БИК, во входном коллекторе БРЭР;

  широкой фракции легких

• - автоматизированное измерение массы брутто углеводородов;

• - автоматический отбор пробы в БИК в соответствии с ГОСТ Р 55609-2013;

• - ручной отбор пробы в БИК в соответствии с ГОСТ Р 55609-2013;

• - автоматизированное выполнение контроля метрологических характеристик рабочего ПР по контрольному ПР на месте эксплуатации без нарушения функции учета широкой фракции легких углеводородов и режима работы трубопровода широкой фракции легких углеводородов;

• - автоматизированное выполнение поверки и контроля метрологических характеристик рабочего и контрольного ПР по передвижной БРЭР на месте эксплуатации без нарушения функции учета широкой фракции легких углеводородов и режима работы трубопровода широкой фракции легких углеводородов. Также поверка ПР может проводиться по методикам, указанным в описании типа на СИ;

• - автоматизированное регулирование расхода широкой фракции легких углеводородов при поверке;

• - очистка широкой фракции легких углеводородов от механических включений в БФ и БИК;

• - автоматическое отображение и регистрация измерительной и технологической информации;

• - автоматизированное выполнение контроля метрологических характеристик и поверки

ПР;

• - автоматический сбор и обработка сигналов, поступающих от всех измерительных преобразователей;

• - автоматический контроль значений измеряемых величин, включение предупредительной сигнализации при выходе значений измеряемых величин;

• - автоматический контроль и учет состояния технологического оборудования, исполнительных устройств;

• - автоматическая регистрация отклонений от заданных режимов работы, распознавание аварийных ситуаций и обеспечение срабатывания аварийной защиты;

• - выработка уставок для работы регуляторов, насосов, управление исполнительными механизмами в автоматическом режиме;

• - автоматический контроль достоверности информации, правильности выполнения вычислений, команд управления;

• - автоматическое обнаружение отказов технических и программных средств, нарушений измерительных каналов;

• - применение паролей для исключения несанкционированного вмешательства и ошибочных действий персонала;

• - формирование мнемосхем на экране АРМ оператора;

• - формирование базы данных;

• - ведение журнала аварийных и технологических сообщений;

• - формирование и печать отчетных документов, протоколов поверки и контроля.

Заводской номер СИК ШФЛУ, состоящий из трех арабских цифр, наносится методом лазерной гравировки на маркировочную табличку, закрепленную на блок-боксе СИК ШФЛУ, а также типографским способом на титульный лист паспорта.

Пломбирование СИК ШФЛУ не предусмотрено. Пломбирование СИ, входящих в состав СИК ШФЛУ, выполняется в соответствии с утвержденным типом этих СИ.

Возможность нанесения знака поверки непосредственно на СИК ШФЛУ отсутствует.

Программное обеспечение

СИК ШФЛУ имеет программное обеспечение (далее - ПО), реализованное поэлементно в ИВК и на АРМ оператора.

Защита ПО СИК ШФЛУ от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу осуществляется путем идентификации, защиты от несанкционированного доступа.

ПО СИК ШФЛУ защищено системой идентификации пользователя от несанкционированного доступа, изменения алгоритмов и установленных параметров.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО СИК ШФЛУ приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО СИК ШФЛУ, реализованного в ИВК

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Abak.bex	АЬакСЗ.Ьех
Номер версии (идентификационный номер) ПО	1.0	1.0
Цифровой идентификатор ПО (CRC32)	4069091340	4090641921

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений массового расхода широкой фракции легких углеводородов, т/ч	от 13,15 до 26,18
Пределы допускаемой относительной погрешности измерений массы брутто широкой фракции легких углеводородов, %	±0,25

Таблица 3 - Основные технические

Наименование характеристики	Значение
Измеряемая среда	широкая фракция легких углеводородов по ТУ 38.101524-2015
Температура измеряемой среды, °С	от -10 до +20
Избыточное давление измеряемой среды, МПа	от 3,5 до 6,5
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц	230+55о%%/400+55%% (трехфазное) 50±1
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность (без конденсации), % - атмосферное давление, кПа	от +5 до +35 от 30 до 80 от 84,0 до 106,7

Таблица 4 - Показатели надежности

Наименование характеристики	Значение
Срок службы, лет, не менее	25

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность СИК ШФЛУ

Наименование	Обозначение	Количество
Система измерений количества и показателей качества широкой      фракции      легких      углеводородов ООО «Г азпромнефть-Заполярье»	-	1 шт.
Руководство по эксплуатации		1 экз.
Паспорт		1 экз.

Сведения о методиках (методах) измерений

ВЯ-1805/2023 Инструкция «Масса широкой фракции легких углеводородов. Методика измерений системой измерений количества и показателей качества широкой фракции легких углеводородов ООО «Газпромнефть-Заполярье», регистрационный номер в ФИФ ОЕИ № ФР.1.29.2024.47604.

Нормативные документы, устанавливающие требования к средству измерений

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 6.8.2.3);

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Общество с ограниченной ответственностью    «Газпромнефть-Заполярье»

(ООО «Г азпромнефть-Заполярье»)

ИНН 7728720448

Юридический адрес: 629305, Ямало-Ненецкий Автономный округ, г Новый Уренгой, Таежная ул, д. 30а, каб. 508

Почтовый адрес: 625048, г. Тюмень, ул. 50 лет Октября, д. 8 Б

Телефон: (3452) 53-90-27

E-mail: gpn-zapolar@yamal.gazprom-neft.ru

Изготовитель

Общество с ограниченной ответственностью «Компания «ТЕХНОТЕКС» (ООО «Компания «ТЕХНОТЕКС»)

ИНН 0274065793

Юридический адрес: 450071, Республика Башкортостан, г. Уфа, ул. Рязанская, д. 10, эт. 4, помещ. 19

Адрес места осуществления деятельности: 450071, Республика Башкортостан, г. Уфа, ул. Рязанская, д. 10, эт. 4, помещ. 19

Телефон: (347) 286-52-28

E-mail: info@technotecs.ru

Web-сайт: www.technotecs.ru

Испытательный центр

Общество с ограниченной ответственностью Центр Метрологии «СТП» (ООО ЦМ «СТП»)

Адрес: 420107, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, к. 5, оф. 7 Телефон: (843) 214-20-98, факс: (843) 227-40-10

Web-сайт: http://www.ooostp.ru

E-mail: office@ooostp.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311229.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «30» октября 2024 г. № 2578

Регистрационный № 93630-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Контроллеры программируемые логические G3Smart

(далее - контроллер) предназначены для измерений и преобразований аналоговых унифицированных электрических сигналов силы постоянного тока от первичных преобразователей (датчиков), для приема и обработки дискретных, цифровых сигналов, формирования сигналов управления и регулирования.

Описание средства измерений

Принцип действия контроллеров основан на измерении и преобразовании входных сигналов в цифровой код путем аналого-цифрового преобразования на модулях ввода, последующей передаче цифрового кода в модуль с центральным процессорным устройством (далее - ЦПУ) и обработке цифрового кода в соответствии с настроенным алгоритмом, выдаче управляющего воздействия путем цифро-аналогового преобразования на модулях вывода, а также передаче данных через соответствующие интерфейсы связи.

Контроллеры представляют собой проектно-компонуемые и программно-конфигурируемые устройства в промышленном исполнении, имеющие модульную структуру, которые состоят из соединенных согласно требуемой конфигурации следующих основных модулей:

• - модули с ЦПУ;

• - модули ввода/вывода сигналов;

• - коммуникационные модули для подключения к сетям.

Модули контроллеров монтируются на базовых блоках (CN3206-S, CN3210-S, CN3214-S, CN3220-S и т.д.), которые отличаются между собой количеством пазов, предусмотренных для подключения модулей.

В состав контроллеров могут входить следующие модули ввода/вывода сигналов:

• - AI3208 - восьмиканальные модули аналого-цифровых преобразований входных сигналов силы постоянного электрического тока;

• - AO3208 - восьмиканальные модули цифро-аналоговых преобразований выходных сигналов силы постоянного электрического тока.

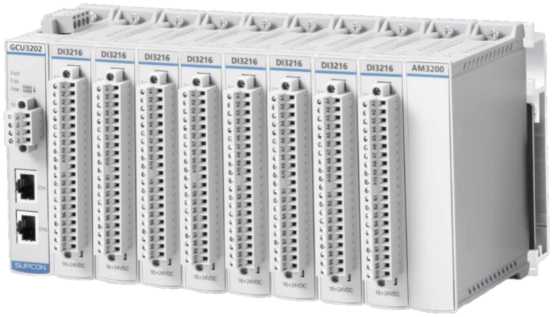

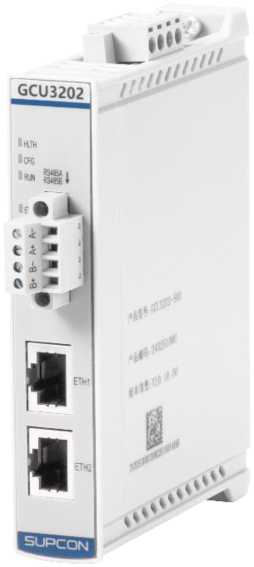

Общий вид контроллеров представлен на рисунке 1. Общий вид модулей с ЦПУ из состава контроллера представлен на рисунке 2.

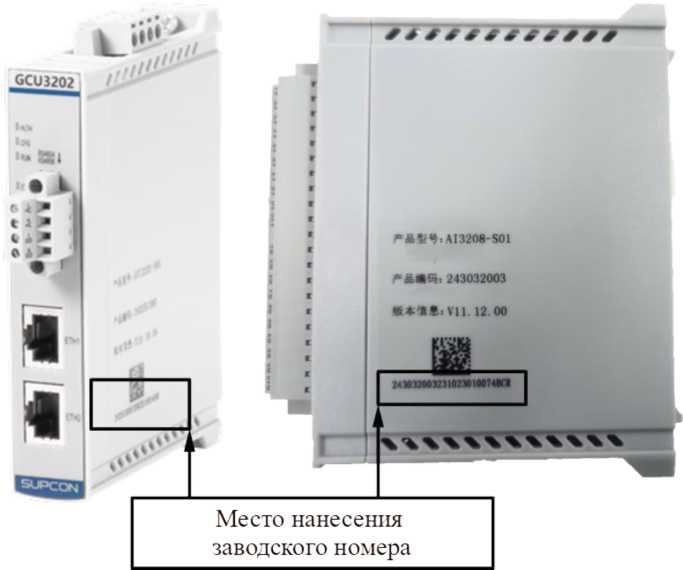

Заводской номер контроллера в буквенно-цифровом формате наносится методом печати на информационную табличку (наклейку) изготовителя, закрепленную на корпусе модуля с ЦПУ. Заводские номера модулей ввода/вывода сигналов из состава контроллера в буквенно-цифровом формате наносятся методом печати на информационные таблички (наклейки) изготовителя, закрепленные на корпусах модулей ввода/вывода сигналов. Обозначение места нанесения заводского номера на корпусах модулей с ЦПУ и модулей ввода/вывода сигналов представлено на рисунке 3.

Конструкция контроллеров и условия их эксплуатации не предусматривают нанесение знака поверки непосредственно на контроллеры.

Пломбирование контроллеров не предусмотрено.

Программное обеспечение

Программное обеспечение (далее - ПО) контроллеров обеспечивает выполнение функций контроллеров. ПО контроллеров включает: ПО модулей с ЦПУ, ПО модулей ввода/вывода сигналов, внешнее ПО.

ПО модулей с ЦПУ и ПО модулей ввода/вывода сигналов, влияющие на метрологические характеристики, устанавливаются в энергонезависимую память модулей в производственном цикле на заводе-изготовителе и в процессе эксплуатации контроллеров не подлежат изменению. Метрологические характеристики контроллеров нормированы с учетом влияния ПО.

Внешнее ПО, устанавливаемое на персональные компьютеры, предназначено для конфигурирования и настройки рабочих параметров модулей.

Уровень защиты ПО модулей с ЦПУ и ПО модулей ввода/вывода сигналов «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	ПО модулей с ЦПУ	ПО модулей ввода/вывода сигналов	Внешнее ПО
Номер версии (идентификационный номер) ПО	не ниже V10.10.00	не ниже V10.10.00	не ниже V1.10.00.00
Цифровой идентификатор ПО	-	-	-

Метрологические и технические характеристики

Метрологические характеристики приведены в таблице 2. Основные технические характеристики приведены в таблице 3.

ввода/вывода

Таблица 2 -

Тип модуля	Диапазоны преобразований сигналов / разрядность цифровых сигналов		Пределы допускаемой основной приведенной погрешности, % от диапазона преобразований	Пределы допускаемой дополнительной приведенной погрешности, обусловленной отклонением температуры окружающей среды на каждый 1 °С от нормальных значений, % от диапазона преобразований
	на входе	на выходе
AI3208	от 0 до 10 мА, от 4 до 20 мА	16 бит	±0,1	±0,01
AO3208	16 бит	от 0 до 10 мА, от 4 до 20 мА, от 0 до 20 мА	±0,1	±0,01

Таблица 3 - Основные технические

Наименование характеристики	Значение
Напряжение питания постоянного тока, В	от 20,4 до 28,8
Нормальные условия эксплуатации: - температура окружающей среды, °С - относительная влажность (без конденсации влаги), % - атмосферное давление, кПа	от +15 до +25 от 30 до 80 от 84 до 106
Рабочие условия эксплуатации: - температура окружающей среды, °С	от -20 до +70

Наименование характеристики	Значение
- относительная влажность (без конденсации влаги), %	от 5 до 95
- атмосферное давление, кПа	от 62 до 106
Среднее время наработки на отказ, ч, не менее	100000
Средний срок службы, лет, не менее	15

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации.

Комплектность средства измерений

Комплектность контроллеров приведена в таблице 4.

Таблица 4 - Комплектность

Наименование	Обозначение	Количество, шт./экз.
Контроллеры программируемые логические G3Smart1)	G3Smart	1
Руководство по эксплуатации	-	1
1) Состав контроллеров определяется в зависимости от заказа.

Сведения о методиках (методах) измерений приведены в разделе 1 руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1^10^-16 до 100 А»;

Контроллеры программируемые логические G3Smart. Стандарт предприятия.

Правообладатель

SUPCON Technology Co., Ltd, Китай

Адрес: No.309 Liuhe Road, Binjiang District, Hangzhou, 310053, P.R. China

Телефон: +86-571-86667362

E-mail: overseas@supcon.com

Web-сайт: http://www.supcon.com

Изготовитель

SUPCON Technology Co., Ltd, Китай

Адрес: No.309 Liuhe Road, Binjiang District, Hangzhou, 310053, P.R. China

Телефон: +86-571-86667362

E-mail: overseas@supcon.com

Web-сайт: http://www.supcon.com

Испытательный центр

Общество с ограниченной ответственностью Центр Метрологии «СТП» (ООО ЦМ «СТП»)

Адрес: 420107, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, к. 5, оф. 7 Телефон: (843) 214-20-98, факс: (843) 227-40-10

E-mail: office@ooostp.ru

Web-сайт: http://www.ooostp.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311229.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «30» октября 2024 г. № 2578

Регистрационный № 93632-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы измерения массы и объема нефтепродуктов в резервуарах СИМОН-2М

Назначение средства измерений

Системы измерения массы и объема нефтепродуктов в резервуаре СИМОН-2М (далее -системы) предназначены для измерений массы и объема нефти, нефтепродуктов или жидкой фазы сжиженных углеводородных газов (СУГ) (далее - нефтепродукты) в резервуарах косвенным методом статических измерений, путем измерения уровня (в том числе и уровня подтоварной воды), плотности и температуры нефтепродуктов.

Описание средства измерений

Системы применяются для учетно-расчетных операций (прием, отпуск, хранение, инвентаризация) и технологических операций в резервуарах автозаправочных станций, нефтебаз, объектов химической и пищевой промышленности.

Принцип действия систем при измерении уровня заключается в определении границы раздела воздух-нефтепродукт или границы жидкой-парогазовой фазы СУГ с помощью плотномера ПЛОТ-3Б-2 (далее - плотномер) с последующим измерением уровня.

Системы производят измерение уровня, плотности и температуры нефтепродуктов в резервуарах, по градуировочным таблицам с помощью измеренного уровня определяют значение объема нефтепродукта, а с учетом измеренного значения температуры и плотности вычисляется масса нефтепродукта.

Системы выпускаются в двух модификациях:

• - СИМОН-2М-Н - для измерения массы и объема нефтепродуктов в резервуарах;

• - СИМОН-2М-С - для измерения массы и объема СУГ в резервуарах.

Конструктивное исполнение и принцип работы систем один и тот же.

В состав систем входят устройство измерения (устанавливается на резервуар) и шкаф управления (устанавливается в операторной) для отображения измеренных данных. Максимально к шкафу управления может подключаться до 16 систем.

В состав устройства измерения входят:

• - привод;

• - клеммная коробка;

• - плотномер ПЛОТ-3Б-2, регистрационный номер в ФИФ ОЕИ 20270-12;

В состав шкафа управления входят:

• - панельный компьютер;

• - блоки питания;

• - барьеры искрозащиты;

• - модули согласования;

• - модули релейных выходов.

Количество систем, объединенных одним шкафом управления, зависит от требований заказчика. Конструктивно шкаф управления может быть выполнен в напольном или навесном исполнении.

Системы могут работать автономно под управлением панельного компьютера или по командам от автоматизированной системы управления (АСУ) нефтебазы.

Плотномер производит измерение плотности и температуры нефтепродукта в резервуаре в нескольких точках по высоте уровня продукта, в соответствии с заданным алгоритмом.

Шкаф управления обеспечивает питанием устройство измерения, а также через барьеры искрозащитные обеспечивает искробезопасный уровень информационных цепей, а панельный компьютер управляет работой составных частей системы.

Корпус устройства измерения окрашивается по заказу заказчика.

Общий вид устройства измерений представлен на рисунке 1.

Рисунок 1 - Общий вид устройства измерений

Общий вид шкафа управления представлен на рисунке 2.

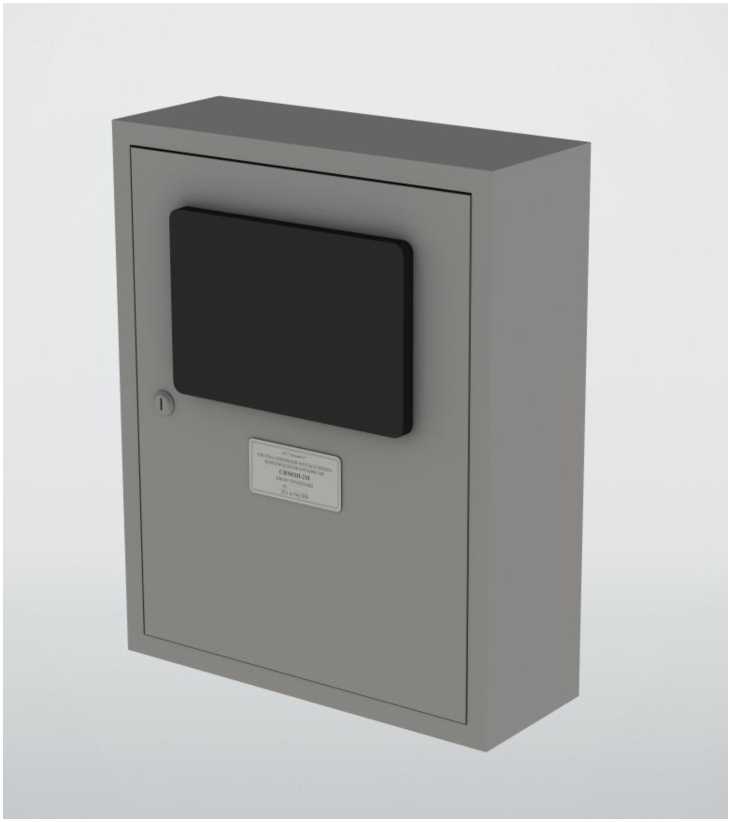

Рисунок 2 - Общий вид шкафа управления

Нанесение знака поверки на средство измерений и его составные части не предусмотрено. Заводской номер системы в виде цифрового обозначения, состоящий из арабских цифр, наносятся на маркировочную табличку на корпусе устройства измерения в месте, указанном на рисунке 3 методом металлографики. Заводской номер устройства измерения в виде цифрового обозначения, состоящий из арабских цифр, наносятся на маркировочную табличку на корпусе устройства измерения в месте, указанном на рисунке 3 методом металлографики. Заводской номер шкафа управления в виде цифрового обозначения, состоящий из арабских цифр, наносятся на маркировочную табличку на корпусе шкафа управления в месте, указанном на рисунке 4 методом металлографики.

Рисунок 3 - Место нанесения заводского номера системы и устройства измерения

СИСТЕМА ИЗМЕРЕНИЯ МАССЫ

И ОБЪЕМА НЕФТЕПРОДУКТОВ

симон-

ШКАФ

№[

[Ех ia Ga] ПВ

АО "Авиатех"

г. Арзамас РОССИЯ

Рисунок 4 - Место нанесения заводского номера шкафа управления

Пломбирование систем и её составных частей не предусмотрено.

Программное обеспечение

Программное обеспечение системы состоит из двух модулей: один встроенный программный модуль устанавливается в панельный компьютер, а другой встроенный программный модуль устанавливается в контроллер устройства измерения.

Программный модуль, встроенный в панельный компьютер, предназначен для:

• - задания режимов работы устройств измерения;

• - прием информации с устройств измерения;

• - вычисления объема и массы;

• - отображения измеренных параметров на встроенном мониторе;

• - приема команд и передачи измеренных значений в управляющий контроллер АСУ;

Программный модуль, встроенный в контроллер устройства измерения, предназначен для:

• - приема команд от панельного компьютера;

• - управления работой привода, входящего в устройство измерения;

• - измерения уровня нефтепродукта, СУГ, уровня подтоварной воды;

• - приема измеренных значений плотности, температуры с плотномера;

• - вычисления средних значений плотности и температуры;

• - передачей по запросу измеренных значений в панельный компьютер.

Защита встроенного ПО от случайных и непреднамеренных изменений включает в себя вычисление контрольной суммы памяти программ и сравнение с референтным значением.

Программное обеспечение системы является метрологически значимым. Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 -

обеспечения

данные

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО: - контроллера - панельного компьютера	simon2Mv609. hex simon2M. exe
Номер версии (идентификационный номер) ПО не ниже: - контроллера - панельного компьютера	1.1 1.0
Цифровой идентификатор ПО: - контроллера - панельного компьютера	e79fa71bb7d84075ddb458862ff216dc 302787ea63b5b29ddd98abe7d1d302ae

Метрологические характеристики систем нормированы с учетом влияния программного обеспечения.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики средства измерений

Таблица 2 -

Наименование характеристики	Значение
	СИМОН-2М-Н	СИМОН-2М-С
Измеряемая среда	нефть, нефтепродукты	СУГ
Диапазон измерений уровня жидкости, мм	от 200 до 20000
Пределы допускаемой абсолютной погрешности измерений уровня жидкости 1), мм	±1 (±3)1)
Диапазон измерений уровня подтоварной воды, мм	от 3 (40)1) до 250
Пределы допускаемой абсолютной погрешности измерений уровня подтоварной воды, мм	±2
Диапазон измерений плотности, кг/м3: - нефтепродуктов - жидкой фазы СУГ	от 630 до 1600	от 420 до 700
Пределы допускаемой абсолютной погрешности измерений плотности, кг/м3	±0,52)
Диапазон измерений температуры контролируемой среды, °С	от -40 до +85
Пределы допускаемой абсолютной погрешности измерений температуры, °С	±0,2

Пределы допускаемой относительной погрешности измерений массы нефти, нефтепродукта и жидкой фазы СУГ косвенным методом статических измерений, %: - до 200 т - от 200 до 160000 т	± 0,65 ± 0,5
Пределы допускаемой относительной погрешности измерений объема нефти, нефтепродукта и жидкой фазы СУГ косвенным методом статических измерений в диапазоне, %: - до 200 м3 - от 200 до 160000 м3	± 0,65 ± 0,5
1) - значение определяется заказом и записывается в паспорте системы.
2) - условия соблюдения значения погрешности приведены в описании типа плотномеров.

Таблица 3 - Основные технические

Наименование характеристики	Значение
	«СИМОН-2М-Н»	«СИМОН-2М-С»
Напряжение питания переменного тока, В	от 187 до 242
Потребляемая мощность, Вт, не более	70
Температура окружающей среды для устройства измерения, °С	от -40 до +45
Температура окружающей среды для шкафа управления, °С	от 0 до +35
Атмосферное давление, кПа	от 84 до 106,7
Максимально   допустимое   давление   внутри резервуара, МПа	0,5	1,6
Масса, кг, не более: - устройства измерения; - шкафа управления;	40 50
Маркировка взрывозащиты: - устройство измерения - плотномер ПЛОТ-3Б-2 - шкаф управления	1Ex db ia IIB T5 Gb 0 Ex ia IIB T5 Ga [Ex ia Ga] IIB
Маркировка степени защиты: - устройство измерения - плотномер ПЛОТ-3Б-2 - шкаф управления	IP65 IP68 IP31
Габаритные размеры устройства измерения ШхВхД, мм, не более	310x405x350
Таблица 4 - Показатели надежности
Наименование характеристики	Значение
Срок службы, лет	12
Средняя наработка до отказа, ч, не менее	25000

Знак утверждения типа

наносится на маркировочную табличку системы методом металлографики и титульный лист паспорта и руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность

Наименование	Обозначение	Количество
Система измерения массы и объема    нефтепродуктов    в резервуарах	СИМОН-2М	1 шт.
Паспорт	АУТП.407625.003 ПС	1 экз.
Паспорт (сводный)	АУТП.407625.003 ПС1	1 экз. 1)
Руководство по эксплуатации	АУТП.407625.003 РЭ	1 экз.1)
1) - одно на все системы

Сведения о методиках (методах) измерений

приведены в разделе 2 «Использование по назначению» документа АУТП.407625.003 РЭ «Система измерения массы и объема нефтепродуктов в резервуарах СИМОН-2М. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;

Приказ Росстандарта от 1 ноября 2019 г. № 2603 «Об утверждении Государственной поверочной схемы для средств для средств измерения плотности»;

Приказ Росстандарта от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерения температуры»;

АУТП.407625.003 ТУ. Системы измерения массы и объема нефтепродуктов в резервуарах СИМОН-2М. Технические условия.

Правообладатель

Акционерное общество «Авиатех» (АО «Авиатех»)

ИНН 5243015713

Юридический адрес: 607221, Нижегородская обл., г. Арзамас, ул. Льва Толстого, д. 14 Телефоны: (831-47) 6-36-66, 6-34-95

Факс: (831-47) 6-36-66, 6-21-31

E-mail: avia-tech@inbox.ru

Изготовитель

Акционерное общество «Авиатех» (АО «Авиатех»)

ИНН 5243015713

Адрес: 607221, Нижегородская обл., г. Арзамас, ул. Льва Толстого, д. 14

Телефоны: (831-47) 6-36-66, 6-34-95

Факс: (831-47) 6-36-66, 6-21-31

E-mail: avia-tech@inbox.ru

Испытательный центр

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес места осуществления деятельности: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а»

Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт., д. 19

Телефон/ факс: +7 (843) 272-70-62/(843) 272-00-32

E-mail: office@vniir.org

Web-сайт: www.vniir.org

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310592.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «30» октября 2024 г. № 2578

Регистрационный № 93631-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Машины координатно-измерительные DIPSEC

Назначение средства измерений

Машины координатно-измерительные DIPSEC (далее КИМ DIPSEC) являются стационарными машинами и предназначены для измерений геометрических размеров деталей сложной формы, отклонения формы и расположения поверхностей элементов деталей.

Описание средства измерений

Принцип действия КИМ DIPSEC основан на поочередном измерении координат определенного числа точек поверхности детали и последующих расчетах линейных и угловых размеров, отклонений размера, формы и расположения в соответствующей системе координат.

Конструкция машин с боковым приводом портала, перемещающимся на воздушных подшипниках. Три направляющие КИМ DIPSEC образуют декартову базовую систему координат X, Y, Z, в которой расположена измерительная головка с контактным датчиком.

Машины координатно-измерительные  DIPSEC выпускаются в следующих

модификациях: DIPSEC KYUI и DIPSEC SPOINT. КИМ DIPSEC модификации DIPSEC KYUI изготавливается только в стандартном исполнении, модификации DIPSEC SPOINT изготавливаются в стандартном исполнении и исполнении с повышенной точностью и обозначаются в буквенно-цифровом виде в заводском номере:

• 1 - стандартное исполнение;

• 2 - исполнение с повышенной точностью.

Например, D1ХХХХХХХХ - стандартное исполнение, ОЗХХХХХХХХ - исполнение с повышенной точностью, где ХХХХХХХХ-заводской номер.

КИМ DIPSEC модификации DIPSEC KYUI изготавливаются в следующих типоразмерах: 564, 575, 686, 7107, 8126, 8156, 9128, 9158, 9208, 10128, 10158, 10208, 10228, 121510, 122010, 122210, 123010, 152010, 152012, 152014, 152210, 152212, 152214, 153010, 153012, 153014, 154010, 154012, 154014, 182010, 183012, 184014, 203015, 204015, 204215.

КИМ DIPSEC модификации DIPSEC SPOINT изготавливаются в следующих типоразмерах: 203010, 203012, 203015, 203018, 203020, 203510, 203512, 203515, 203518, 203520, 204010, 204012, 204015, 204018, 204020, 204510, 204512, 204515, 204518, 204520, 205010, 205012, 205015, 205018, 205020, 206010, 206012, 206015, 206018, 206020, 207010, 207012, 207015, 207018, 207020, 208010, 208012, 208015, 208018, 208020, 209010, 209012, 209015, 209018, 209020, 2010010, 2010012, 2010015, 2010018, 2010020, 253012, 253015, 253018, 253020, 253512, 253515, 253518, 253520, 254012, 254015, 254018, 254020, 254512, 254515, 254518, 254520, 255012, 255015, 255018, 255020, 256012, 256015, 256018, 256020, 257012, 257015, 257018, 257020, 258012, 258015, 258018, 258020, 259012, 259015, 259018, 259020, 2510012, 2510015, 2510018, 2510020, 303015, 303018, 303020, 303025, 303515, 303518, 303520, 303525, 304015, 304018, 304020, 304025, 304515, 304518, 304520, 304525, 305015, 305018, 305020, 305025, 306015, 306018, 306020, 306025, 307015, 307018, 307020, 307025, 308015, 308018, 308020, 308025, 309015, 309018, 309020, 309025, 3010015, 3010018, 3010020, 3010025, 3012025, 3015025.

КИМ DIPSEC оснащаются стационарными измерительными головками SP80, SP80H; пятиосевыми измерительными головками PH20 со встроенным контактным датчиком TP20 и REVO-2 с контактными датчиками RSP2, RSP3; неповоротными измерительными головками PH6, PH6М с контактными датчиками TP20, TP200, SP25M; поворотными моторизированными измерительными головками PH10/PH10 Plus (модификации M/MQ/T/iQ) с контактными датчиками TP20, TP200, SP25M. Дополнительно КИМ DIPSEC могут оснащаться бесконтактными датчиками (лазерные, оптические датчики), контактными датчиками для измерений параметров шероховатости, бесконтактными датчиками RVP и RFP для измерительных головок REVO-2. КИМ DIPSEC дополнительно могут быть оснащены поворотными измерительными столами.

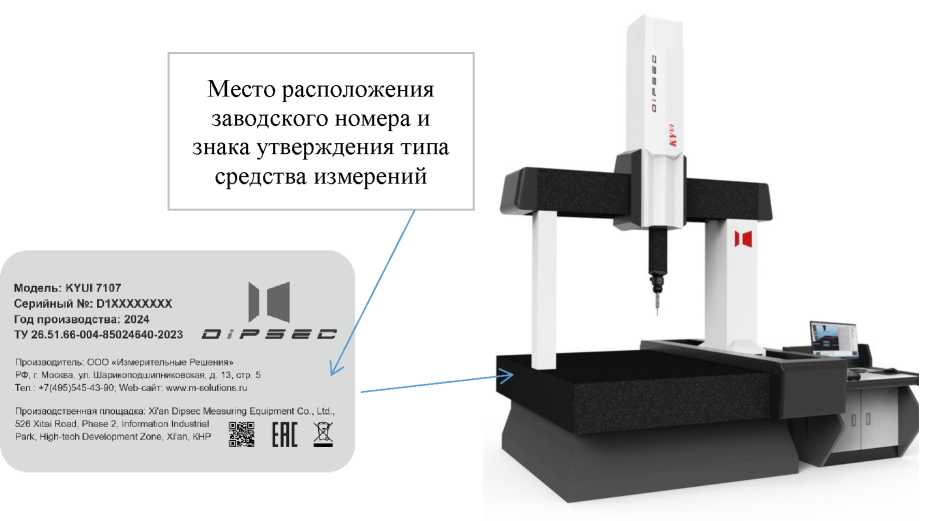

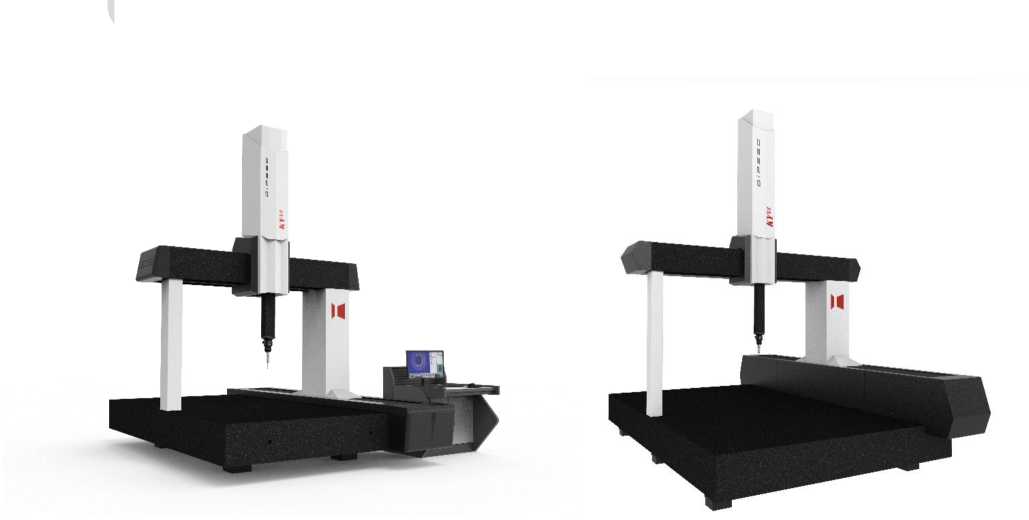

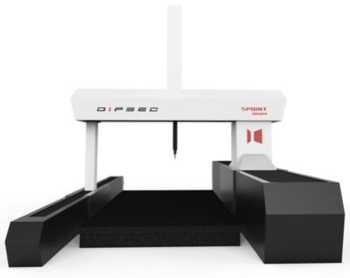

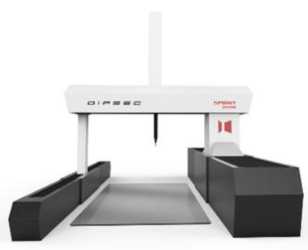

Общий вид КИМ DIPSEC и маркировочной наклейки представлен на рисунках 1 и 2.

Цвет кожухов верхней части корпуса КИМ DIPSEC белый или молочно-белый. Допустимы различные варианты цвета кожухов нижней части корпуса КИМ DIPSEC - белый, серый или черный. Варианты цветовых решений не зависят от модификации и технических особенностей оборудования.

В процессе эксплуатации КИМ DIPSEC не предусматривает внешних механических или электронных регулировок.

Пломбирование КИМ DIPSEC от несанкционированного доступа не предусмотрено. Заводской номер КИМ DIPSEC методом печати в буквенно-числовом формате и знак утверждения типа указываются на маркировочной наклейке, расположенной на боковой поверхности гранитного измерительного стола или на боковую поверхность колонны портала. Нанесение знака поверки на средство измерений не предусмотрено.

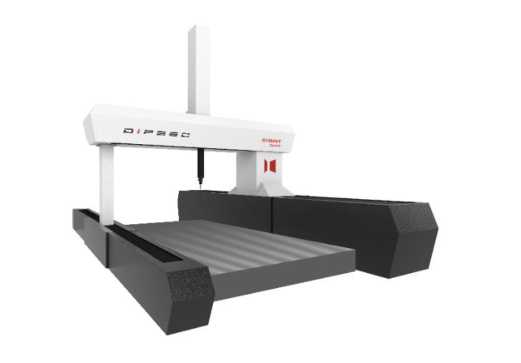

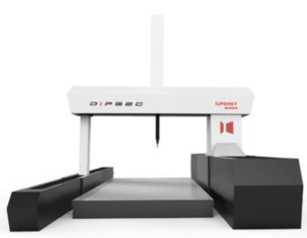

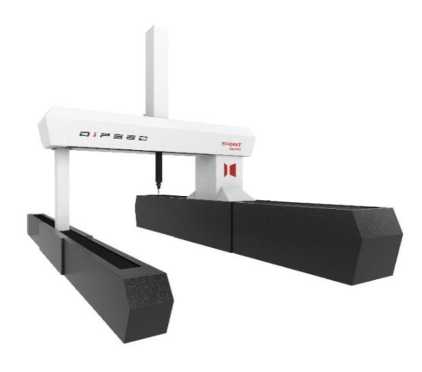

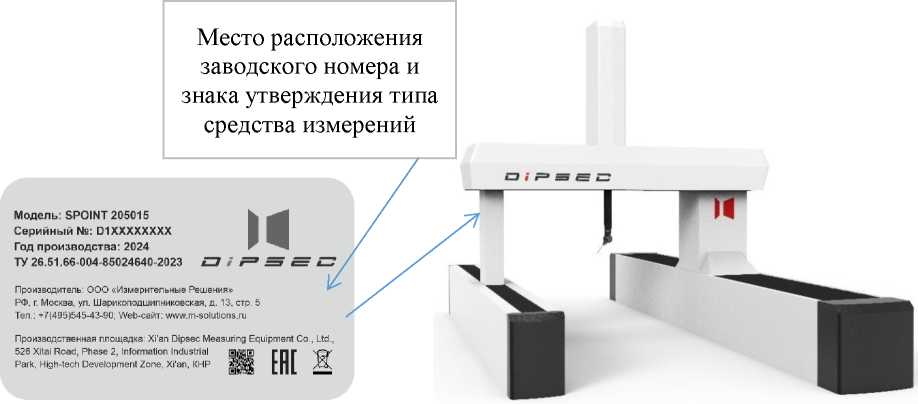

Рисунок 2. Общий вид КИМ DIPSEC модификация DIPSEC SPOINT и маркировочной наклейки

Visual DMIS, Rational DMIS, FaToInspect, PC-DMIS, MODUS, MCOSMOS, m.erum, RU.DMIS - программное обеспечение, позволяющее создавать управляющие программы для выполнения измерений на КИМ, производить анализ полученных данных, вычислять допуски и создавать графические и текстовые отчеты по результатам измерений.

Вычислительные алгоритмы ПО расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы. ПО блокирует редактирование для пользователей и не позволяет удалять, создавать новые элементы или редактировать измеренные значения.

Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.

Для защиты ПО от несанкционированного доступа используют USB-ключ. Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в Таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационн ые данные (признаки)	Значение
Идентификационн ое наименование ПО	Rational DMIS	Visual DMIS	FaToInspect	PC-DMIS	MODUS	MCOSMOS	m.erum	RU.DMIS
Номер версии (идентификационн ый номер) ПО	Не ниже 2023	Не ниже 7.5	Не ниже 1.17	Не ниже 2010	Не ниже 1.X	Не ниже 4.2	Не ниже 1.X	Не ниже 1.X
Цифровой идентификатор ПО	—	—	—	—	—	—	—	—

Метрологические и технические характеристики КИМ DIPSEC

Таблица 2 - Диапазоны

Типоразмер	Диапазон измерений, мм			Габаритные размеры не более, мм			Масса не более, кг
	X	Y	Z	длина	ширина	высота
564	От 0 до 500	От 0 до 600	От 0 до 400	1900	1700	2600	1400
575		От 0 до 700	От 0 до 500	2000	1700	2700	1600
686	От 0 до 600	От 0 до 800	От 0 до 600	2100	1700	2900	1800
7107	От 0 до 700	От 0 до 1000	От 0 до 700	2300	1900	3100	2100
8126	От 0 до 800	От 0 до 1200	От 0 до 600	2500	2000	2900	2450
8156		От 0 до 1500		2800	2000	2900	2750
9128		От 0 до 1200		2500			2600
9158	От 0 до 900	От 0 до 1500		2800	2100		2900
9208		От 0 до 2000		3300			3400
10128		От 0 до 1200	От 0 до 800	2500		3300	3000
10158	От 0 до 1000	От 0 до 1500		2800	2200		3200
10208		От 0 до 2000		3300			3440
10228		От 0 до 2200		3500			3800
121510		От 0 до 1500		3200			5635
122010	От 0 до 1200	От 0 до 2000		3700	2650		6700
122210		От 0 до 2200	От 0 до 1000	3900		3700	7000
123010		От 0 до 3000		4700			8700
152010							7500
152012		От 0 до 2000	От 0 до 1200	3700		4100	7600
152014			От 0 до 1400			4500	7700
152210			От 0 до 1000			3700	7800
152212		От 0 до 2200	От 0 до 1200	3900		4100	7900
152214	От 0 до 1500		От 0 до 1400		2950	4500	8000
153010			От 0 до 1000			3700	9500
153012		От 0 до 3000	От 0 до 1200	4700		4100	9600
153014			От 0 до 1400			4500	9700
154010			От 0 до 1000			3700	11500
154012		От 0 до 4000	От 0 до 1200	5000		4100	11600
154014			От 0 до 1400			4500	11700
182010		От 0 до 2000	От 0 до 1000	3700		3700	12700
183012	От 0 до 1800	От 0 до 3000	От 0 до 1200	4700	3250	4100	14800
184014		От 0 до 4000	От 0 до 1400	5000		4500	16900
203015		От 0 до 3000		4700			21335
204015	От 0 до 2000	От 0 до 4000	От 0 до 1500	5700	3450	4700	24000
204215		От 0 до 4200		5900			26000

Типоразмер	Пределы допускаемой абсолютной объемной погрешности MPEE, мкм			Пределы допускаемой абсолютной погрешности измерительной головки MPEp, мкм			Пределы допускаемой абсолютной погрешности сканирования MPETHP, мкм1
	PH20 / TP20	TP200	SP25M/ SP80	PH20 / TP20	TP200	SP25M / SP80	SP25M / SP80
564	±(1,6+L/400)	±(1,2+L/400)	±(0,8+L/400)	±1,6	±1,2	±0,8	±1,9
575
686			±(0,9+L/400)			±0,9
7107
8126	±(1,8+L/400)	±(1,4+L/400)	±(1,0+L/400)	±1,8	±1,4	±1,0
8156
9128
9158
9208
10128	±(2,0+L/400)	±(1,6+L/400)	±(1,2+L/400)	±2,0	±1,6	±1,2	±2,2
10158
10208
10228
121510	±(2,2+L/400)	±(1,8+L/400)	±(1,4+L/400)	±2,2	±1,8	±1,4
122010
122210
123010
152010	±(2,5+L/400)	±(2,0+L/400)	±(1,6+L/400)	±2,5	±2,0	±1,6
152012	±(2,9+L/400)	±(2,4+L/400)	±(2,0+L/400)	±2,9	±2,4	±2,0	±2,6
152014	±(3,3+L/400)	±(2,8+L/400)	±(2,4+L/400)	±3,3	±2,8	±2,4	±3,0
152210	±(2,5+L/400)	±(2,0+L/400)	±(1,6+L/400)	±2,5	±2,0	±1,6	±2,2
152212	±(2,9+L/400)	±(2,4+L/400)	±(2,0+L/400)	±2,9	±2,4	±2,0	±2,6
152214	±(3,3+L/400)	±(2,8+L/400)	±(2,4+L/400)	±3,3	±2,8	±2,4	±3,0
153010	±(2,5+L/400)	±(2,0+L/400)	±(1,6+L/400)	±2,5	±2,0	±1,6	±2,2
153012	±(2,9+L/400)	±(2,4+L/400)	±(2,0+L/400)	±2,9	±2,4	±2,0	±2,6
153014	±(3,3+L/400)	±(2,8+L/400)	±(2,4+L/400)	±3,3	±2,8	±2,4	±3,0
154010	±(2,5+L/400)	±(2,0+L/400)	±(1,6+L/400)	±2,5	±2,0	±1,6	±2,2
154012	±(2,9+L/400)	±(2,4+L/400)	±(2,0+L/400)	±2,9	±2,4	±2,0	±2,6
154014	±(3,3+L/400)	±(2,8+L/400)	±(2,4+L/400)	±3,3	±2,8	±2,4	±3,0
182010	±(2,8+L/400)	±(2,3+L/400)	±(1,9+L/400)	±2,8	±2,3	±1,9	±2,2
183012	±(3,2+L/400)	±(2,7+L/400)	±(2,3+L/400)	±3,2	±2,7	±2,3	±2,6
184014	±(3,5+L/400)	±(3,0+L/400)	±(2,6+L/400)	±3,5	±3,0	±2,6	±3,2
203015
204015
204215

Типоразмер	Пределы допускаемой абсолютной объемной погрешности MPEE, мкм			Пределы допускаемой абсолютной погрешности измерительной головки MPEp, мкм			Пределы допускаемой абсолютной погрешности сканирования MPETHP, мкм*
	PH20 / TP20	TP200	SP25M** / SP80**	PH20 / TP20	TP200	SP25M / SP80	SP25M / SP80
203010	±(3,6+L/300)	±(3,1+L/300)	±(2,8+L/300)	±3,6	±3,1	±2,8	±3,8
203012
203015	±(3,8+L/300)	±(3,3+L/300)	±(3,0+L/300)	±3,8	±3,3	±3,0	±4,5
203018
203020
203510	±(3,6+L/300)	±(3,1+L/300)	±(2,8+L/300)	±3,6	±3,1	±2,8	±3,8
203512
203515	±(3,8+L/300)	±(3,3+L/300)	±(3,0+L/300)	±3,8	±3,3	±3,0	±4,5
203518
203520
204010	±(3,6+L/300)	±(3,1+L/300)	±(2,8+L/300)	±3,6	±3,1	±2,8	±3,8
204012
204015	±(3,8+L/300)	±(3,3+L/300)	±(3,0+L/300)	±3,8	±3,3	±3,0	±4,5
204018
204020
204510	±(3,6+L/300)	±(3,1+L/300)	±(2,8+L/300)	±3,6	±3,1	±2,8	±3,8
204512
204515	±(3,8+L/300)	±(3,3+L/300)	±(3,0+L/300)	±3,8	±3,3	±3,0	±4,5
204518
204520
205010	±(3,6+L/300)	±(3,1+L/300)	±(2,8+L/300)	±3,6	±3,1	±2,8	±3,8
205012
205015	±(3,8+L/300)	±(3,3+L/300)	±(3,0+L/300)	±3,8	±3,3	±3,0	±4,5
205018
205020
206010	±(3,6+L/300)	±(3,1+L/300)	±(2,8+L/300)	±3,6	±3,1	±2,8	±3,8
206012
206015	±(3,8+L/300)	±(3,3+L/300)	±(3,0+L/300)	±3,8	±3,3	±3,0	±4,5
206018
206020
207010	±(6,8+L/300)	±(6,3+L/300)	±(6,0+L/300)	±6,8	±6,3	±6,0	±7,0
207012
207015
207018
207020
208010
208012
208015
208018
208020
209010
209012

Типоразмер	Пределы допускаемой абсолютной объемной погрешности MPEE, мкм			Пределы допускаемой абсолютной погрешности измерительной головки MPEp, мкм			Пределы допускаемой абсолютной погрешности сканирования MPETHP, мкм*
	PH20 / TP20	TP200	SP25M** / SP80**	PH20 / TP20	TP200	SP25M / SP80	SP25M / SP80
209015	±(6,8+L/300)	±(6,3+L/300)	±(6,0+L/300)	±6,8	±6,3	±6,0	±7,0
209018
209020
2010010	±(6,8+L/300)	±(6,3+L/300)	±(6,0+L/300)	±6,8	±6,3	±6,0	±7,0
2010012
2010015
2010018
2010020
253012	±(4,3+L/300)	±(3,8+L/300)	±(3,5+L/300)	±4,3	±3,8	±3,5	±4,5
253015
253018	±(4,9+L/300)	±(4,4+L/300)	±(4,1+L/300)	±4,9	±4,4	±4,1	±5,1
253020
253512	±(4,3+L/300)	±(3,8+L/300)	±(3,5+L/300)	±4,3	±3,8	±3,5	±4,5
253515
253518	±(4,9+L/300)	±(4,4+L/300)	±(4,1+L/300)	±4,9	±4,4	±4,1	±5,1
253520
254012	±(4,3+L/300)	±(3,8+L/300)	±(3,5+L/300)	±4,3	±3,8	±3,5	±4,5
254015
254018	±(5,3+L/300)	±(4,8+L/300)	±(4,5+L/300)	±5,3	±4,8	±4,5	±5,5
254020
254512	±(4,3+L/300)	±(3,8+L/300)	±(3,5+L/300)	±4,3	±3,8	±3,5	±4,5
254515
254518	±(5,3+L/300)	±(4,8+L/300)	±(4,5+L/300)	±5,3	±4,8	±4,5	±5,5
254520
255012	±(4,3+L/300)	±(3,8+L/300)	±(3,5+L/300)	±4,3	±3,8	±3,5	±4,5
255015
255018	±(5,3+L/300)	±(4,8+L/300)	±(4,5+L/300)	±5,3	±4,8	±4,5	±5,5
255020
256012	±(4,3+L/300)	±(3,8+L/300)	±(3,5+L/300)	±4,3	±3,8	±3,5	±4,5
256015
256018	±(5,3+L/300)	±(4,8+L/300)	±(4,5+L/300)	±5,3	±4,8	±4,5	±5,5
256020
257012	±(7,8+L/300)	±(7,3+L/300)	±(7,0+L/300)	±7,8	±7,3	±7,0	±8,0
257015
257018
257020
258012
258015
258018
258020
259012	±(8,8+L/300)	±(8,3+L/300)	±(8,0+L/300)	±8,8	±8,3	±8,0	±9,0
259015
259018

Типоразмер	Пределы допускаемой абсолютной объемной погрешности MPEE, мкм			Пределы допускаемой абсолютной погрешности измерительной головки MPEp, мкм			Пределы допускаемой абсолютной погрешности сканирования MPETHP, мкм*
	PH20 / TP20	TP200	SP25M** / SP80**	PH20 / TP20	TP200	SP25M / SP80	SP25M / SP80
259020	±(8,8+L/300)	±(8,3+L/300)	±(8,0+L/300)	±8,8	±8,3	±8,0	±9,0
2510012
2510015
2510018
2510020
303015	±(5,3+L/300)	±(4,8+L/300)	±(4,5+L/300)	±5,3	±4,8	±4,5	±5,5
303018
303020
303025
303515
303518
303520
303525
304015
304018	±(6,3+L/300)	±(5,8+L/300)	±(5,5+L/300)	±6,3	±5,8	±5,5	±6,5
304020
304025
304515	±(5,3+L/300)	±(4,8+L/300)	±(4,5+L/300)	±5,3	±4,8	±4,5	±5,5
304518	±(6,3+L/300)	±(5,8+L/300)	±(5,5+L/300)	±6,3	±5,8	±5,5	±6,5
304520
304525
305015	±(5,3+L/300)	±(4,8+L/300)	±(4,5+L/300)	±5,3	±4,8	±4,5	±5,5
305018	±(6,3+L/300)	±(5,8+L/300)	±(5,5+L/300)	±6,3	±5,8	±5,5	±6,5
305020
305025
306015	±(5,3+L/300)	±(4,8+L/300)	±(4,5+L/300)	±5,3	±4,8	±4,5	±5,5
306018	±(6,3+L/300)	±(5,8+L/300)	±(5,5+L/300)	±6,3	±5,8	±5,5	±6,5
306020
306025
307015	±(7,8+L/300)	±(7,3+L/300)	±(7,0+L/300)	±7,8	±7,3	±7,0	±8,0
307018	±(8,8+L/300)	±(8,3+L/300)	±(8,0+L/300)	±8,8	±8,3	±8,0	±9,0
307020
307025
308015	±(7,8+L/300)	±(7,3+L/300)	±(7,0+L/300)	±7,8	±7,3	±7,0	±8,0
308018	±(8,8+L/300)	±(8,3+L/300)	±(8,0+L/300)	±8,8	±8,3	±8,0	±9,0
308020
308025	±(9,8+L/300)	±(9,3+L/300)	±(9,0+L/300)	±9,8	±9,3	±9,0	±10,0
309015	±(8,8+L/300)	±(8,3+L/300)	±(8,0+L/300)	±8,8	±8,3	±8,0	±9,0
309018
309020
309025	±(9,8+L/300)	±(9,3+L/300)	±(9,0+L/300)	±9,8	±9,3	±9,0	±10,0
3010015	±(8,8+L/300)	±(8,3+L/300)	±(8,0+L/300)	±8,8	±8,3	±8,0	±9,0
3010018

Типоразмер	Пределы допускаемой абсолютной объемной погрешности MPEE, мкм			Пределы допускаемой абсолютной погрешности измерительной головки MPEp, мкм			Пределы допускаемой абсолютной погрешности сканирования MPETHP, мкм2
	PH20 / TP20	TP200	SP25M3 / SP803	PH20 / TP20	TP200	SP25M / SP80	SP25M / SP80
3010020	±(8,8+L/300)	±(8,3+L/300)	±(8,0+L/300)	±8,8	±8,3	±8,0	±9,0
3010025	±(9,8+L/300)	±(9,3+L/300)	±(9,0+L/300)	±9,8	±9,3	±9,0	±10,0
3012025	±(10,8+L/300)	±(10,3+L/300)	±(10,0+L/300)	±10,8	±10,3	±10,0	±11,0
3015025	±(11,8+L/300)	±(11,3+L/300)	±(11,0+L/300)	±11,8	±11,3	±11,0	±12,0

Продолжение таблицы 7 - Метрологические характеристики КИМ DIPSEC SPOINT с измерительной головкой REVO-2____________________________________________________

Типоразмер	Пределы допускаемой абсолютной объемной погрешности MPEE, мкм		Пределы допускаемой абсолютной погрешности измерительной головки MPEp, мкм		Пределы допускаемой абсолютной погрешности сканирования MPETHP, мкм*
	RSP2	RSP3	RSP2	RSP3	RSP2	RSP3
2010020	±(6,8+L/300)	±(6,8+L/300)	±6,8	±6,8	±9,0	±9,0
253012	±(4,3+L/300)	±(4,3+L/300)	±4,3	±4,3	±6,5	±6,5
253015
253018	±(4,9+L/300)	±(4,9+L/300)	±4,9	±4,9	±7,1	±7,1
253020
253512	±(4,3+L/300)	±(4,3+L/300)	±4,3	±4,3	±6,5	±6,5
253515
253518	±(4,9+L/300)	±(4,9+L/300)	±4,9	±4,9	±7,1	±7,1
253520
254012	±(4,3+L/300)	±(4,3+L/300)	±4,3	±4,3	±6,5	±6,5
254015
254018	±(5,3+L/300)	±(5,3+L/300)	±5,3	±5,3	±7,5	±7,5
254020
254512	±(4,3+L/300)	±(4,3+L/300)	±4,3	±4,3	±6,5	±6,5
254515
254518	±(5,3+L/300)	±(5,3+L/300)	±5,3	±5,3	±7,5	±7,5
254520
255012	±(4,3+L/300)	±(4,3+L/300)	±4,3	±4,3	±6,5	±6,5
255015
255018	±(5,3+L/300)	±(5,3+L/300)	±5,3	±5,3	±7,5	±7,5
255020
256012	±(4,3+L/300)	±(4,3+L/300)	±4,3	±4,3	±6,5	±6,5
256015
256018	±(5,3+L/300)	±(5,3+L/300)	±5,3	±5,3	±7,5	±7,5
256020
257012	±(7,8+L/300)	±(7,8+L/300)	±7,8	±7,8	±10,0	±10,0
257015
257018
257020
258012
258015
258018
258020
259012	±(8,8+L/300)	±(8,8+L/300)	±8,8	±8,8	±11,0	±11,0
259015
259018
259020
2510012
2510015
2510018
2510020
303015	±(5,3+L/300)	±(5,3+L/300)	±5,3	±5,3	±7,5	±7,5
303018
303020
303025
303515
303518
303520
303525

Продолжение таблицы 7 - Метрологические характеристики КИМ DIPSEC SPOINT с измерительной головкой REVO-2____________________________________________________

Типоразмер	Пределы допускаемой абсолютной объемной погрешности MPEE, мкм		Пределы допускаемой абсолютной погрешности измерительной головки MPEp, мкм		Пределы допускаемой абсолютной погрешности сканирования MPETHP, мкм4
	RSP2	RSP3	RSP2	RSP3	RSP2	RSP3
304015	±(5,3+L/300)	±(5,3+L/300)	±5,3	±5,3	±7,5	±7,5
304018	±(6,3+L/300)	±(6,3+L/300)	±6,3	±6,3	±8,5	±8,5
304020
304025
304515	±(5,3+L/300)	±(5,3+L/300)	±5,3	±5,3	±7,5	±7,5
304518	±(6,3+L/300)	±(6,3+L/300)	±6,3	±6,3	±8,5	±8,5
304520
304525
305015	±(5,3+L/300)	±(5,3+L/300)	±5,3	±5,3	±7,5	±7,5
305018	±(6,3+L/300)	±(6,3+L/300)	±6,3	±6,3	±8,5	±8,5
305020
305025
306015	±(5,3+L/300)	±(5,3+L/300)	±5,3	±5,3	±7,5	±7,5
306018	±(6,3+L/300)	±(6,3+L/300)	±6,3	±6,3	±8,5	±8,5
306020
306025
307015	±(7,8+L/300)	±(7,8+L/300)	±7,8	±7,8	±10,0	±10,0
307018	±(8,8+L/300)	±(8,8+L/300)	±8,8	±8,8	±11,0	±11,0
307020
307025
308015	±(7,8+L/300)	±(7,8+L/300)	±7,8	±7,8	±10,0	±10,0
308018	±(8,8+L/300)	±(8,8+L/300)	±8,8	±8,8	±11,0	±11,0
308020
308025	±(9,8+L/300)	±(9,8+L/300)	±9,8	±9,8	±12,0	±12,0
309015	±(8,8+L/300)	±(8,8+L/300)	±8,8	±8,8	±11,0	±11,0
309018
309020
309025	±(9,8+L/300)	±(9,8+L/300)	±9,8	±9,8	±12,0	±12,0
3010015	±(8,8+L/300)	±(8,8+L/300)	±8,8	±8,8	±11,0	±11,0
3010018
3010020
3010025	±(9,8+L/300)	±(9,8+L/300)	±9,8	±9,8	±12,0	±12,0
3012025	±(10,8+L/300)	±(10,8+L/300)	±10,8	±10,8	±13,0	±13,0
3015025	±(11,8+L/300)	±(11,8+L/300)	±11,8	±11,8	±14,0	±14,0

Таблица 8 -

DIPSEC

машин

Наименование КИМ	Температура окружаю щего воздуха, °С	Допускаемое изменение температуры			Относительная влажность воздуха, без конденсата, %	Напряжение питания переменного тока, В	Частота перемен ного тока, Гц	Требования к сжатому воздуху	Расход сжатого воздуха, не менее, л/мин
		°С/ч	°С/24ч	°С/метр, не более
DIPSEC KYUI	От +19 до +21	От 0 до 0,5	От 0 до 1,0	0,5	45-60	220±11	50/60	Давление 0,6-1,0 МПа	150
DIPSEC SPOINT	От +18 до +22	От 0 до 1,0	От 0 до 2,0	1,0	45-60	220±11	50/60	Давление 0,6-1,0 МПа	200

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и на маркировочную наклейку, расположенную на боковой поверхности гранитного измерительного стола.

Комплектность средства измерений

Таблица 9 - Комплектность машин

DIPSEC

Наименование	Кол-во	Обозначение
Машина координатно-измерительная	1 шт.	DIPSEC
Пульт управления	1 шт.	-
Шкаф управления	1 шт.	-
Калибровочная сфера	1 шт.	-
Руководство по эксплуатации	1 экз.	26.51.66-004-85024640-2023 РЭ
Система температурной компенсации *	1 компл.	-
Примечание: * - поставляется по дополнительному заказу

Сведения о методиках (методах) измерений

Методы измерений приведены в разделе 3 «Использование по назначению» в документе 26.51.66-004-85024640-2023 РЭ «Машины координатно-измерительные DIPSEC. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 апреля 2021г. № 472;

Технические условия ТУ 26.51.66-004-85024640-2023 «Машины координатноизмерительные DIPSEC. Технические условия».

Юридический адрес: 115088, г. Москва, вн.тер. г. муниципальный округ Южнопортовый, ул. Шарикоподшипниковская, д. 13, стр. 5, эт. 1, помещ.1 Тел./факс: +7 (495) 545-43-90

E-mail: info@m-solutions.ru

Web-сайт: www.m-solutions.ru

Изготовитель

Общество с ограниченной ответственностью «Измерительные Решения» (ООО «Измерительные Решения»)

ИНН: 9723170730

Юридический адрес: 115088, г. Москва, вн.тер. г. муниципальный округ

Южнопортовый, ул. Шарикоподшипниковская, д. 13, стр. 5, эт. 1, помещ.1. Тел./факс: +7 (495) 545-43-90

E-mail: info@m-solutions.ru

Web-сайт: www.m-solutions.ru

Производственная площадка: Xi'an Dipsec Measuring Equipment Co., Ltd., 526 Xitai Road, Phase 2, Information Industrial Park, High-tech Development Zone, Xi'an, КНР

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») ИНН 9729315781

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел.: +7 (495) 437-55-77

Факс: +7 (495) 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «30» октября 2024 г. № 2578

Регистрационный № 93633-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Ротаметры NMX

Назначение средства измерений

Ротаметры NMX (далее - ротаметры) предназначены для измерений объёмного расхода жидкостей и газов.

Описание средства измерений

Принцип действия ротаметров основан на измерении высоты подъема поплавка, перемещающегося по конической, вертикально установленной трубке за счет движения рабочей среды. Высота перемещения поплавка линейно связана с расходом рабочей среды.

Ротаметры состоят из вертикальной конической измерительной трубки, в которой свободно перемещается вверх и вниз поплавок специальной формы (в зависимости от применения). Измеряемая среда движется по трубке снизу-вверх, вынуждая тем самым поплавок подняться на определенную высоту, образуя кольцевой зазор между ним и стенками трубки так, чтобы силы, действующие на поплавок (сила гравитации, выталкивающая сила и напор потока), уравновесились. Детали ротаметров могут быть изготовлены с коррозионно-устойчивым покрытием или из коррозионно-устойчивых материалов. Детали ротаметров, соприкасающиеся с жидкостью, изготовлены из материалов, не снижающих качество жидкости, стойких к её воздействию в пределах рабочего диапазона температур.

Положение поплавка передается на индикатор магнитным или индукционным способом.

Ротаметры выпускаются в следующих моделях: NMX1000, NMX2000 и NMX3000 торговой марки Sinoto^®.

NMX1000 и NMX3000 - имеют механическое отсчетное устройство стрелочного типа, которые могут быть укомплектованы индуктивными переключателями сигнализации предельных значений объемного расхода.

NMX2000 могут изготавливаться с механическим отсчетным устройством стрелочного типа - NMX2F000 или с дисплеем на базе жидких кристаллов (далее - дисплей) - NMX2D000, которые могут быть укомплектованы:

• - индуктивными переключателями сигнализации предельных значений объемного расхода;

• - преобразователем с или без индуктивных переключателей сигнализации предельных значений объемного расхода, имеющим выходной унифицированный аналоговый сигнал постоянного тока и выходной цифровой сигнал с использованием протокола передачи данных HART для передачи измерительной информации во внешние измерительные системы.

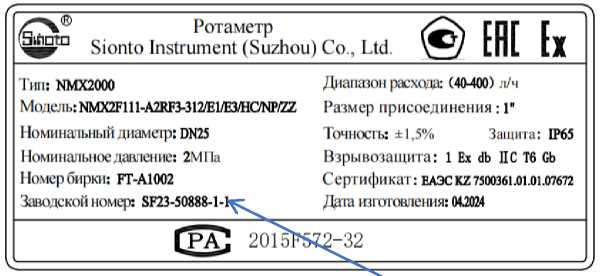

Общий вид ротаметров представлен на рисунке 1. Заводской номер ротаметров наносится в буквенно-цифровом формате на металлическую пластину (шильдик) методом лазерной гравировки, которая крепится на корпусе ротаметра. Внешний вид пластины (шильдика) и показан на рисунке 2. Нанесение знака поверки на средство измерений не предусмотрено.

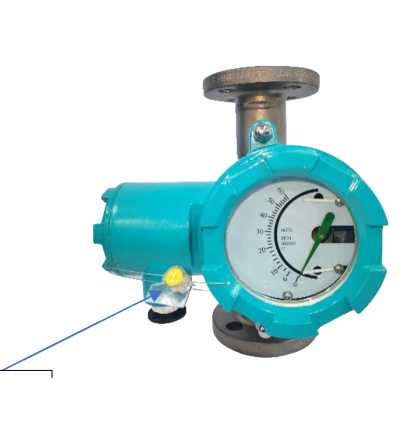

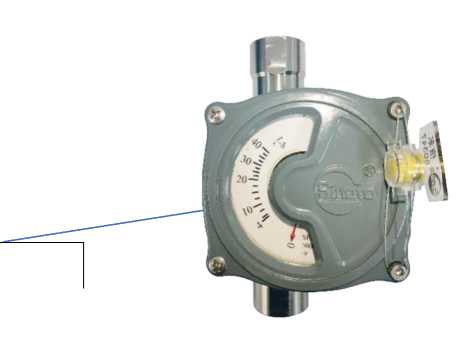

В ротаметре предусмотрено место пломбировки. Пломбировка ротаметров осуществляется с помощью свинцовой (пластиковой) пломбы и проволоки. Схема пломбировки указана на рисунке 3.

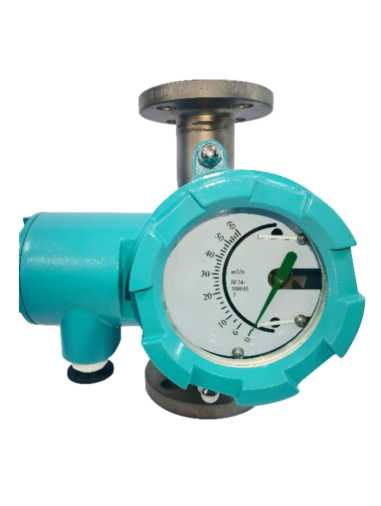

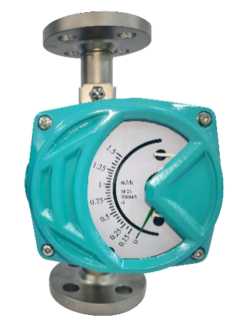

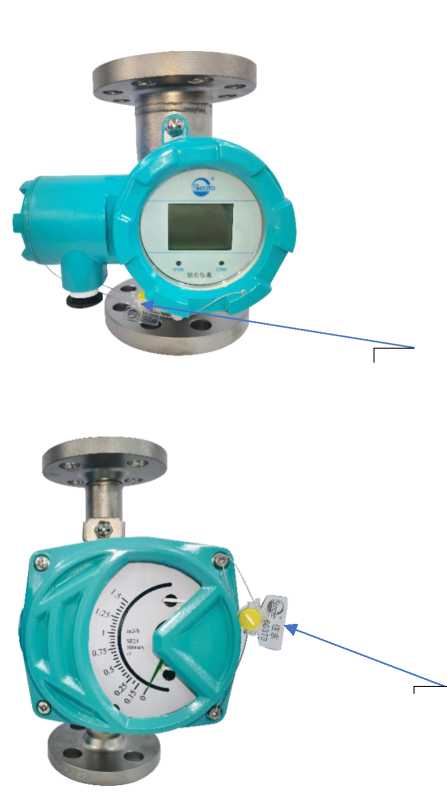

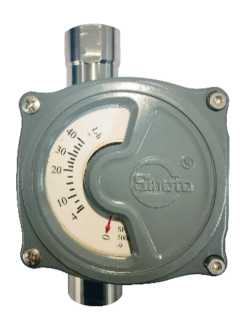

Рисунок 1 - Внешний вид ротаметров.

Программное обеспечение

Программное обеспечение (далее - ПО) разделено на метрологически значимую часть и метрологически незначимую часть. Метрологически значимая часть ПО обеспечивает обработку измерительной информации ротаметров, осуществляет расчет объемного расхода жидкости и газа. Метрологически незначимой части ПО обеспечивает отображение измерительной информации на жидкокристаллическом дисплее, преобразование измеренных значений в нормированные сигналы.

Конструкция ротаметров исключает возможность несанкционированного влияния на ПО и измерительную информацию. Уровень защиты ПО «высокий» в соответствии с Р 50.2.0072014.

Таблица 1 - Идентификационные данные программного обеспечения ротаметра

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Xd
Номер версии (идентификационный номер) ПО	S-9.X
Примечание - Обозначение Х в записи номера версии ПО заменяет символы, отвечающие за метрологически незначимую часть.

Метрологические и технические характеристики

Таблица 2 -

Наименование характеристики	Значение
Модель ротаметра	NMX1000		NMX2000	NMX3000
Пределы допускаемой приведённой (к верхнему пределу диапазона измерений) погрешности измерений объёмного расхода среды, %	±1,5		±1,01); ±1,52)	±2,5
Пределы допускаемой основной приведенной к верхнему пределу токового выхода погрешности преобразования объемного расхода в токовый выходной сигнал, %	±1,0
Пределы допускаемой дополнительной приведенной к верхнему пределу токового выхода погрешности преобразования объемного расхода в токовый выходной сигнал при отклонении температуры окружающей среды от 20 °С на каждые 10 °С, %	±1,0
Параметры измеряемой среды: - температура, °С - давление измеряемой среды, МПа, не более	от -196 до +400 42	от -196 до +400 42		от -40 до +200 20
1) для NMX2D000 2) для NMX2F000

Таблица 3 -

моделей NMX1000; NMX2000

Номинальный диаметр, DN	Код поплавка	Верхний предел диапазона измерений объемного расхода
		динамический диапазон 10:1
		жидкости, дм3/ч	газа, м3/ч
15	OA	10	-
	OB	16	0,5
	1A	25	0,7
	1B	50	1,5
	1C	70	2
	1D	80	2,5
	1E	100	3
	1F	120	4
	1G	200	5
	1H	250	7
	1J	350	9
	1K	450	10
	1L	500	12
	1M	600	16
	1N	900	25
	1P	1200	35
	1Q	1600	45
	1R	1800	50
25	3A	2000	60
	3B	4500	100
	3C	6000	120
	3D	-	160
40	4A	7000	200
	4B	9000	250
	4C	10000	350
50	5A	12000	320
	5B	16000	400
	5C	20000	-
80	7B	20000	500
	7C	25000	600
	7D	35000	1000
	7E	50000	1200
100	8B	75000	1600
	8C	100000	2000
150	15A	100000	-
	15B	150000	-
	15C	-	3000

Таблица 4 -

моделей NMX3000

Номинальный диаметр, DN	Код поплавка	Диапазон измерений объемного расхода
		динамический диапазон 10:1
		жидкости, дм3/ч	газа, м3/ч
15	90462	-	от 0,081 до 0,678
20	90463	-	от 0,48 до 5,0
15	90426	от 5 до 30	-
20	90427	от 22 до 300	-

Таблица 5 - Технические характеристики ротаметров NMX

Наименование характеристики	Значение
Условия эксплуатации: - температура окружающей среды, °С NMX1000 NMX2000 NMX3000 -относительная влажность при температуре 35 °С, %, не более -атмосферное давление, кПа	от -80 до +120 от -40 до +701) от -80 до +1202) от -80 до +80 98 от 84,0 до 106,7
Выходные сигналы: токовый, мА дискретный, л/имп.	от 4 до 20 0,001; 1; 1000
Маркировка взрывозащиты	0Ex ia IIC T6 Ga 1Ex db IIC T6 Gb Ex tb IIIC Т85°С Db
Напряжение питания постоянного тока, В	от 12 до 32
Масса, кг, не более: NMX1000 NMX2000 NMX3000	44,5 46 5
1) для NMX2D000 2) для NMX2F000

Таблица 6 - Показатели надёжности

Наименование параметра	Значение
Средняя наработка на отказ, ч	306600
Средний срок службы, лет, не менее	10

Знак утверждения типа

наносится на информационную табличку (шильдик) корпуса ротаметра методом аппликации и на титульные листы руководства по эксплуатации и паспорта типографским способом.

Комплектность средства измерений

Таблица 7 - Комплектность

Наименование	Обозначение	Количество
Ротаметр	NMX	1 шт.
Руководство по эксплуатации	-	1 экз.
Паспорт	-	1 экз.

Сведения о методиках (методах) измерений

приведены в п. 10.3 руководства по эксплуатации «Ротаметры NMX».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;

Приказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»;

Техническая документация «Sinoto Instrument (Suzhou) Co., Ltd.», КНР.

Правообладатель

«Sinoto Instrument (Suzhou) Co., Ltd.», Китайская Народная Республика

Адрес: No. 58, South Gang Ao Road, Zhangjiagang Free Trade Zone, Jiangsu Province, China Телефон/факс: +86-512-56308701

Web-сайт: www.sinoto.com.cn

Изготовитель

«Sinoto Instrument (Suzhou) Co., Ltd.», Китайская Народная Республика

Адрес: No. 58, South Gang Ao Road, Zhangjiagang Free Trade Zone, Jiangsu Province, China Телефон/факс: +86-512-56308701

Web-сайт: www.sinoto.com.cn

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)

Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Тел.: +7 (495) 437 55 77, факс: +7 (495) 437 56 66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «30» октября 2024 г. № 2578

Регистрационный № 93634-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Индикаторы часового типа

Назначение средства измерений

Индикаторы часового типа (далее по тексту индикаторы) предназначены для абсолютных и относительных измерений линейных размеров, контроля отклонений от заданной геометрической формы, а также взаимного расположения поверхностей.

Описание средства измерений

Принцип действия индикаторов основан на преобразовании линейного перемещения измерительного стержня, осуществляемое параллельно шкале, в пропорциональные угловые перемещения стрелки отсчетного устройства (для индикаторов с отсчетом по круговой шкале) или в пропорциональные изменения напряжения в электрической схеме блока индикации с последующим выводом результатов перемещений измерительного стержня на дисплей цифрового отсчетного устройства (для индикаторов с цифровым отсчетным устройством).

Индикаторы изготавливаются следующий моделей:

• - ИЧ - индикаторы часового типа параллельно шкале;

  с перемещением измерительного стержня

• - ИТ - индикаторы часового типа перпендикулярно шкале;

  отсчетным устройством с перемещением

• - ИЧЦ - индикаторы с цифровым измерительного стержня параллельно шкале.

Индикаторы моделей ИЧ и ИТ представляют собой корпус с передаточным механизмом, шкалой, стрелкой и измерительным стержнем. Круговая шкала индикаторов вращается посредством подвижного ободка.

Индикаторы модели ИЧЦ представляют собой корпус с жидкокристаллическим экраном на передней панели индикаторов для вывода результатов измерений.

В корпус индикаторов модели ИЧЦ встроены кнопки, с помощью которых осуществляется ряд специальных функций, таких как включение/выключение индикатора (ON/OFF), установки нуля (ZERO), выбора режима единиц измерений мм/дюйм (mm/in).

Питание индикаторов модели ИЧЦ осуществляется от встроенного элемента питания.

Индикаторы модели ИЧ и ИТ могут быть оснащены передвижными указателями пределов поля допуска.

Индикаторы могут изготавливаться с ушком для крепления и дополнительной задней стенкой индикатора с ушком для крепления.

Индикаторы отличаются между собой диапазонами измерений, ценой деления (шагом дискретности), длиной измерительного стержня, диаметром и цветом циферблата, внешним видом, материалом изготовления подвижного ободка (пластмассовый или металлический).

Товарный знак          ,         или        наносится на паспорт индикаторов

типографским методом, на циферблат или корпус отсчетного устройства краской или лазерной маркировкой.

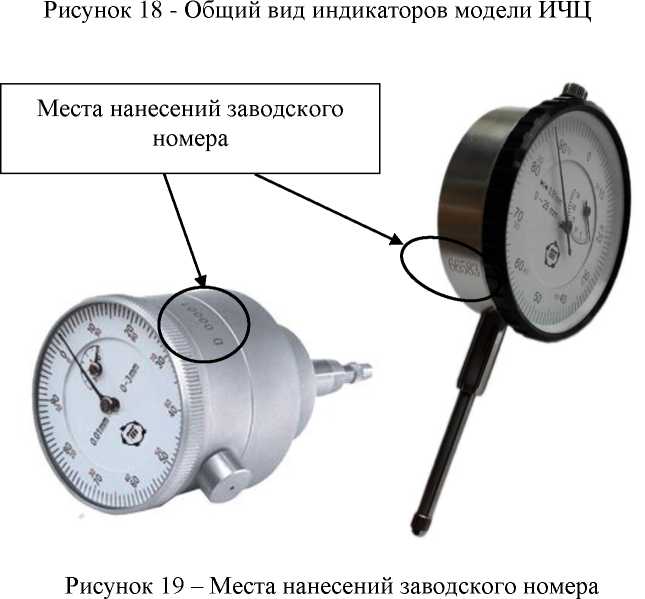

Заводской номер в виде цифрового или буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на корпус индикатора краской, лазерной маркировкой или в виде наклейки в местах, указанных на рисунках 19-20.

Цвета корпуса отсчетного устройства и кнопок управления не влияют на метрологические характеристики индикатора и могут быть изменены изготовителем.

Возможность нанесения знака поверки на средство измерений отсутствует. Общий вид индикаторов указан на рисунках 1-18.

Пломбирование индикаторов от несанкционированного доступа не предусмотрено.

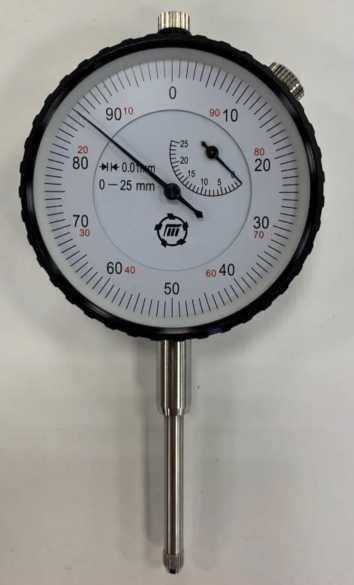

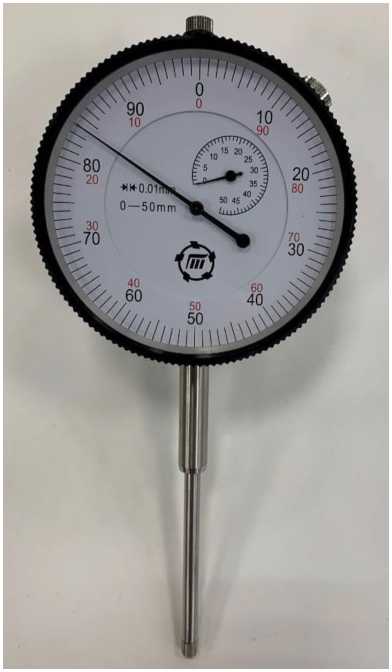

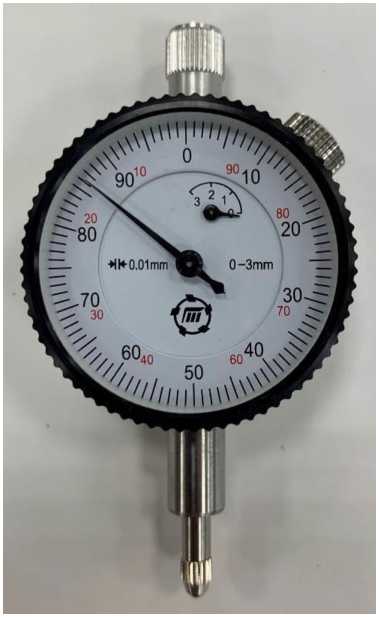

Рисунок 2 - Общий вид индикаторов модели ИЧ

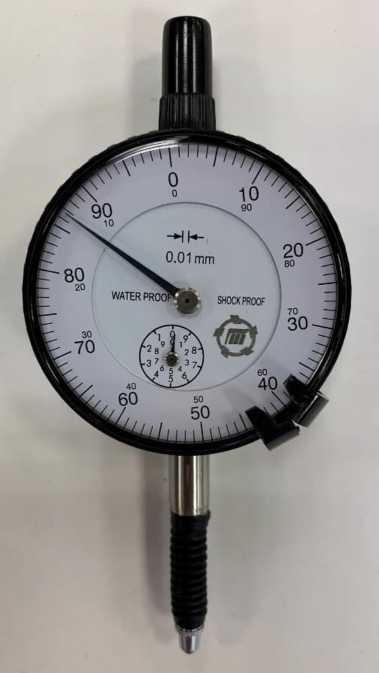

Рисунок 3 - Общий вид индикаторов модели ИЧ

Рисунок 4 - Общий вид индикаторов модели ИЧ

Рисунок 5 - Общий вид индикаторов модели ИЧ

Рисунок 6 - Общий вид индикаторов модели ИЧ

Рисунок 7 - Общий вид индикаторов модели ИЧ

Рисунок 8 - Общий вид индикаторов модели ИЧ

Рисунок 9 - Общий вид индикаторов модели ИТ

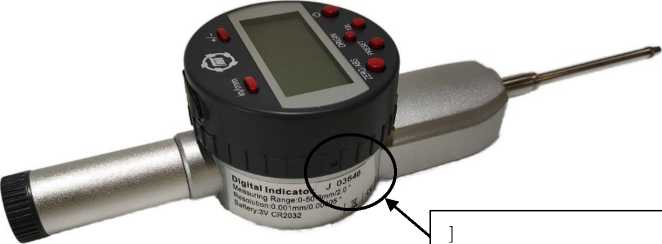

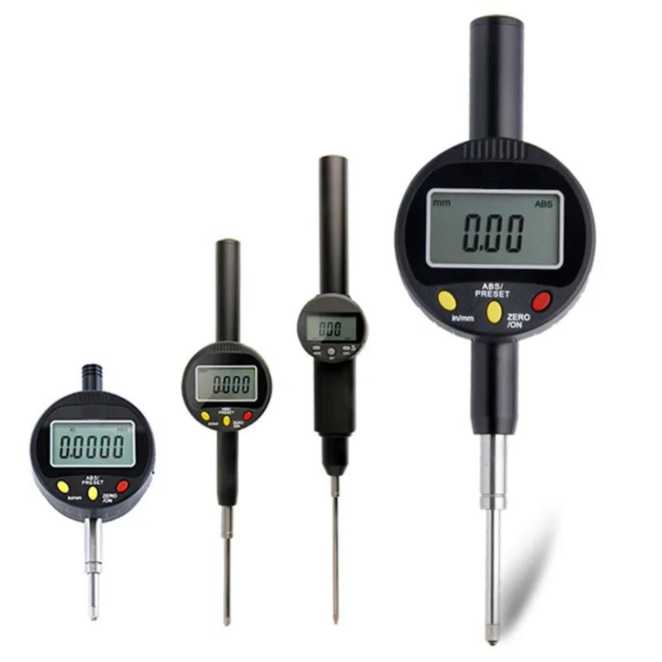

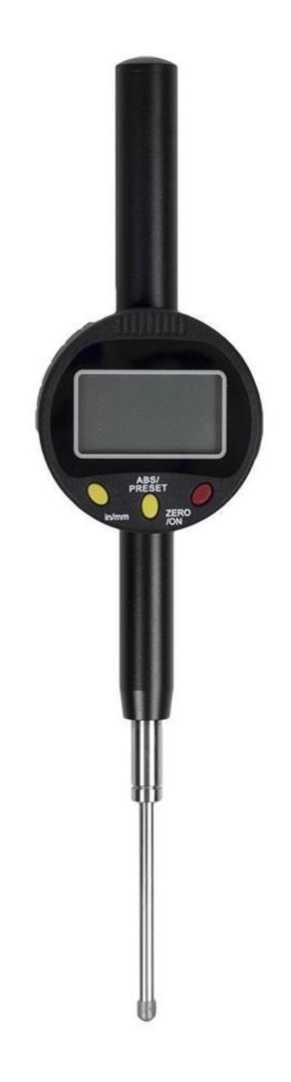

Рисунок 10 - Общий вид индикаторов модели ИЧЦ

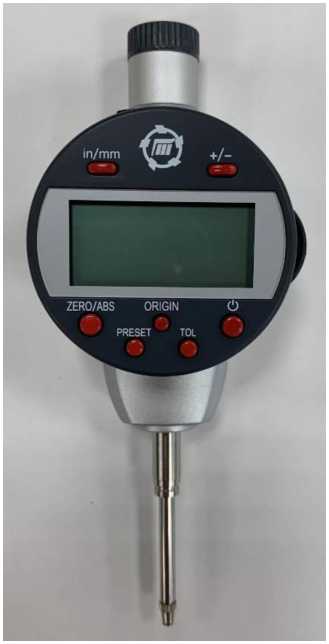

Рисунок 12 - Общий вид индикаторов модели ИЧЦ

Рисунок 13 - Общий вид индикаторов модели ИЧЦ

Рисунок 14 - Общий вид индикаторов модели ИЧЦ

Рисунок 15 - Общий вид индикаторов модели ИЧЦ

Рисунок 16 - Общий вид индикаторов модели ИЧЦ

Рисунок 17 - Общий вид индикаторов модели ИЧЦ

Рисунок 20 - Место нанесения заводского номера

Место нанесения заводского номера

Метрологические и технические характеристики

Таблица

- Основные

моделей ИЧ и ИТ

Модель	Модифика ция	Диапазон измерений, мм	Цена деления, мм	Наибольшая разность погрешностей, мкм			Размах показаний, мкм, не более	Вариация показаний, мкм, не более
				на любом участке диапазона, мм		на всем диапазоне
				0,1	1,0
ИЧ	ИЧ-1	От О до 1	0,01	9	-	18	5	5
	ИЧ-2	От 0 до 2	0,01	9	15	18	5	5
	ИЧ-3	От 0 до 3	0,01	9	18	18	5	5
	ИЧ-4	От 0 до 4	0,01	9	18	18	5	5
	ИЧ-5	От 0 до 5	0,01	9	18	24	5	5
	ИЧ-6	От 0 до 6	0,01	9	18	24	5	5
	ИЧ-8	От 0 до 8	0,01	9	18	24	5	5
	ИЧ-10	От 0 до 10	0,01	9	18	25	5	7
	ИЧ-15	От 0 до 15	0,01	15	22	33	7	7
	ИЧ-20	От 0 до 20	0,01	15	22	37	9	7
	ИЧ-25	От 0 до 25	0,01	15	22	52	9	10
	ИЧ-30	От 0 до 30	0,01	15	22	52	9	10
	ИЧ-40	От 0 до 40	0,01	15	22	60	9	12
	ИЧ-50	От 0 до 50	0,01	15	22	60	9	12
	ИЧ-80	От 0 до 80	0,01	15	22	75	9	13
	ИЧ-100	От 0 до 100	0,01	15	22	75	9	13
ИТ	ИТ-2	От 0 до 2	0,01	6	10	12	3	3
	ИТ-3	От 0 до 3	0,01	9	18	18	5	5
	ИТ-5	От 0 до 5	0,01	9	18	24	5	5

Таблица 2 - Основные метрологические характеристики индикаторов модели ИЧЦ

Модель	Модификация	Диапазон измерений, мм	Шаг дискретности, мм	Наибольшая разность погрешностей на всем диапазоне, мкм	Размах показаний, мкм, не более
1	2	3	4	5	6
ИЧЦ	ИЧЦ-5	От 0 до 5	0,01	30	10
	ИЧЦ-5	От 0 до 5	0,001	5	1
	ИЧЦ-5	От 0 до 5	0,005	10	5
	ИЧЦ-10	От 0 до 10	0,01	30	10
	ИЧЦ-10	От 0 до 10	0,001	8	1
	ИЧЦ-10	От 0 до 10	0,002	10	2
	ИЧЦ-10	От 0 до 10	0,005	15	5
	ИЧЦ-12,5	От 0 до 12,5	0,01	30	10
	ИЧЦ-12,5	От 0 до 12,5	0,001	8	1
	ИЧЦ-12,5	От 0 до 12,5	0,002	10	2
	ИЧЦ-12,5	От 0 до 12,5	0,005	15	5
	ИЧЦ-12,7	От 0 до 12,7	0,01	30	10
	ИЧЦ-12,7	От 0 до 12,7	0,001	8	1
	ИЧЦ-12,7	От 0 до 12,7	0,002	10	2
	ИЧЦ-12,7	От 0 до 12,7	0,005	15	5
	ИЧЦ-25	От 0 до 25	0,01	30	10
	ИЧЦ-25	От 0 до 25	0,001	8	1
	ИЧЦ-25	От 0 до 25	0,002	10	2
	ИЧЦ-25	От 0 до 25	0,005	15	5
	ИЧЦ-30	От 0 до 30	0,01	30	10
	ИЧЦ-30	От 0 до 30	0,001	8	1
	ИЧЦ-30	От 0 до 30	0,002	10	2
	ИЧЦ-30	От 0 до 30	0,005	15	5
	ИЧЦ-50	От 0 до 50	0,01	50	10
	ИЧЦ-50	От 0 до 50	0,001	9	1
	ИЧЦ-50	От 0 до 50	0,002	10	2
	ИЧЦ-50	От 0 до 50	0,005	25	5
	ИЧЦ-100	От 0 до 100	0,01	50	10
	ИЧЦ-100	От 0 до 100	0,001	15	1
	ИЧЦ-100	От 0 до 100	0,002	20	2
	ИЧЦ-100	От 0 до 100	0,005	30	5

Таблица 3 - Измерительное усилие и его колебание

Модель	Модификация	Измерительное усилие, Н, не более	Колебание измерительного усилия, Н, не более
ИЧ	ИЧ-1	1,5	O,4
	ИЧ-2	1,5	O,4
	ИЧ-3	1,5	O,6
	ИЧ-4	1,5	O,6
	ИЧ-5	1,5	O,6
	ИЧ-6	1,5	O,6
	ИЧ-8	1,5	O,6
	ИЧ-10	1,5	O,6
	ИЧ-15	1,5	O,6
	ИЧ-20	3,O	1,8
	ИЧ-25	3,O	1,8
	ИЧ-30	3,O	1,8
	ИЧ-40	3,O	1,8
	ИЧ-50	5,O	1,8
	ИЧ-80	5,O	2,O
	ИЧ-100	5,O	2,O
ИТ	ИТ-2	1,5	O,6
	ИТ-3	1,5	O,6
	ИТ-5	1,5	O,6
ИЧЦ	ИЧЦ-5	1,5	O,6
	ИЧЦ-10	1,5	O,6
	ИЧЦ-12,5	1,5	O,6
	ИЧЦ-12,7	1,5	O,6
	ИЧЦ-25	3,O	1,8
	ИЧЦ-30	3,O	1,8
	ИЧЦ-50	5,O	1,8
	ИЧЦ-100	5,O	2,O

Таблица 4 - Габаритные размеры и масса

Модель	Модификация	Габаритные размеры: Длина х Ширина (диаметр циферблата) х Высота (без ушка), мм, не более	Масса, кг, не более
1	2	3	4
ич	ИЧ-1	80х42х21	0,10
	ИЧ-2	80х42х21	0,10
	ИЧ-3	120х60х25	0,19
	ИЧ-4	80х42х21	0,10
	ИЧ-5	120х60х25	0,19
	ИЧ-6	80х42х21	0,10
	ИЧ-8	85х42х21	0,12

Продолжение таблицы 4

1	2	3	4
ИЧ	ИЧ-10	130х80х25	0,25
	ИЧ-15	120х60х25	0,25
	ИЧ-20	120х60х25	0,25
	ИЧ-25	135х60х25	0,25
	ИЧ-30	133х60х25	0,25
	ИЧ-40	255х80х38	0,38
	ИЧ-50	260х80х38	0,38
	ИЧ-80	420х80х38	0,50
	ИЧ-100	420х80х38	0,50
ИТ	ИТ-2	80х42х25	0,10
	ИТ-3	80х42х25	0,10
	ИТ-5	80х42х25	0,10
ИЧЦ	ИЧЦ-5	120х42х25	0,15
	ИЧЦ-10	140х62х34	0,20
	ИЧЦ-12,5	140х62х45	0,20
	ИЧЦ-12,7	140х62х45	0,20
	ИЧЦ-25	183х62х50	0,25
	ИЧЦ-30	183х62х50	0,25
	ИЧЦ-50	250х62х46	0,29
	ИЧЦ-100	412х62х53	0,36

Таблица 5 - Условия эксплуатации

Наименование характеристики	Значение
Условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность воздуха, %, не более	от + 15 до +25 80

Знак утверждения типа

наносится на титульный лист паспорта типографским методом.

Комплектность средства измерений

Таблица 6 - Комплектность средства измерений

Наименование	Обозначение	Комплектность
Индикатор часового типа	-	1 шт.
Элемент питания (для индикаторов модели ИЧЦ)	-	1 шт.
Ушко для крепления (по дополнительному заказу)	-	1 шт.
Футляр	-	1 шт.
Паспорт	-	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 6 «Порядок работы» паспорта индикаторов.

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений длины в диапазоне от 1^10^-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840;

ТУ 1305-1-2023 «Индикаторы часового типа. Технические условия».

Правообладатель

Общество с ограниченной ответственностью Торговый дом «ИТО-Туламаш» (ООО ТД «ИТО-Туламаш»)

ИНН 7719465230

Юридический адрес: 105318, г. Москва, Семёновская пл., д. 7, к. 1, помещ. IX, эт. 2, ком. 37

Тел.: +7 495 935-70-94

Web-сайт: www.itotulamash.ru

Изготовитель

Общество с ограниченной ответственностью Торговый дом «ИТО-Туламаш» (ООО ТД «ИТО-Туламаш»)

Юридический адрес: 105318, г. Москва, Семёновская пл., д. 7, к. 1, помещ. IX, эт. 2, ком. 37

Адрес места осуществления деятельности: 105484, г. Москва, ул. 16-я Парковая, д. 30

Испытательный центр

Общество с ограниченной ответственностью «Метрологический Центр Севр групп» (ООО «МЦ Севр групп»)

Адрес: 111141, г. Москва, вн.тер.г. муниципальный округ Новогиреево, ул. Кусковская,

д. 20А, эт./помещ./ком. мансарда/ХША/ЗЗБ

Тел.: +7 (495) 822-18-08

E-mail: info@mcsevr.ru

Web-сайт: www.mcsevr.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314382.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «30» октября 2024 г. № 2578

Регистрационный № 93635-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Термоанализаторы Jing Yi Gao Ke

Назначение средства измерений

Термоанализаторы Jing Yi Gao Ke (далее - термоанализаторы) в зависимости от модификации предназначены для измерений термодинамических характеристик (температура и удельная энтальпия, теплота фазовых переходов, удельная теплоёмкость), а также для измерений изменения массы и температуры, при которой это изменение происходит для твёрдых, жидких и порошкообразных веществ и материалов.

Описание средства измерений

Принцип действия термоанализаторов основан на измерении разницы тепловых потоков между тиглем, в котором размещён исследуемый материал, и тиглем, в котором размещён образец сравнения, при изменении температуры под управлением программы контроля температуры, что лежит в основе методов дифференциальной сканирующей калориметрии - ДСК (differential scanning calorimetry - DSC) и дифференциального термического анализа - ДТА (differential thermal analysis - DTA).

Если образец не имеет термической реакции, DSC или DTA кривая представляет собой прямую линию, известную как базовая линия; если образец имеет эндотермическую или экзотермическую реакцию в определенном диапазоне температуры, возникает разница температуры △T, сигнал которой передаётся в микровольтный усилитель для увеличения. Значение разности тепловых потоков поступает в аналого-цифровой преобразователь и выводится на компьютер для построения DSC или DTA кривой.

Термоанализаторы представляют собой настольные лабораторные приборы, состоящие из нагревательной печи, калориметрической ячейки, микровольтного усилителя, аналогоцифрового преобразователя, системы сбора данных, системы охлаждения, системы контроля расхода газа, компьютера.

Термоанализаторы, совмещённые с высокочувствительными весами позволяют помимо сигнала DSC регистрировать изменение массы исследуемого образца (thermogravimetric - TG).

Термоанализаторы имеют четыре модификации (ZCR-x, ZCT-x, ZRT-x и ZXF-x), отличающиеся методом измерений: дифференциальные сканирующие калориметры ZCR-x - измерение DSC, термогравиметрические анализаторы ZRT-x и ZXF-x - измерение TG, совмещенные (синхронные) термоанализаторы ZCT-x - измерение DSC+TG. Каждая модификация термоанализаторов имеет четыре исполнения - х (1, A, B и Н), отличающиеся диапазоном измерений температуры ввиду использования различных печей и системы охлаждения, адаптированных к конкретным диапазонам температуры: от устройств воздушного охлаждения до компрессорного охлаждения.

Система контроля атмосферы образца представляет собой встроенное программноуправляемое устройство подачи двух различных газов в калориметрическую ячейку с возможностью автоматического переключения и контроля расхода газов в процессе эксперимента.

Заводской номер термоанализаторов наносится на маркировочные таблички (шильдики), закрепленные на тыльной поверхности корпуса с нанесением заводского номера травлением, гравированием или иным пригодным способом, обеспечивающим идентификацию каждого экземпляра термоанализатора, возможность прочтения и сохранность номера в процессе эксплуатации. Заводской номер имеет буквенно-цифровой формат. Конструкцией термоанализаторов не предусмотрена возможность нанесения знака поверки и знака утверждения типа. Корпус термоанализаторов металлический, окрашиваемый в цвета, которые определяет изготовитель.

Общий вид термоанализаторов с указанием места нанесения заводского номера представлен на рисунках 1-2.

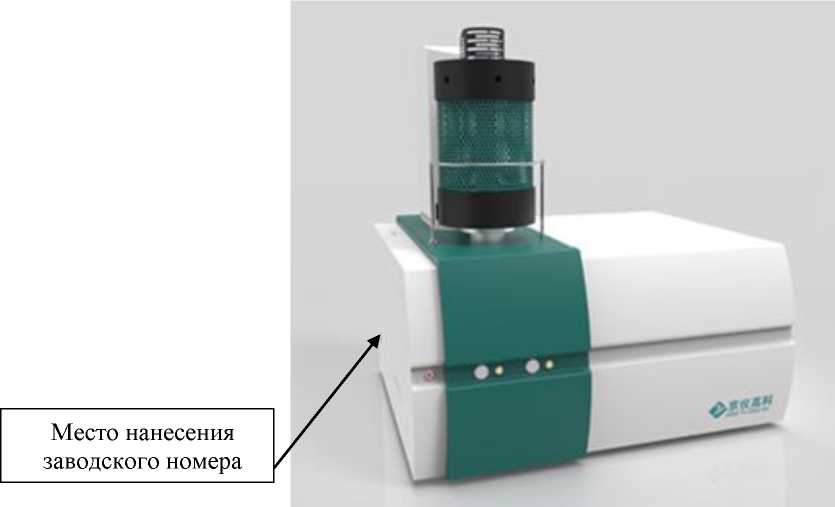

Рисунок 1 - Общий вид термоанализатора модификации ZCR-x, ZCT-x и ZRT-x

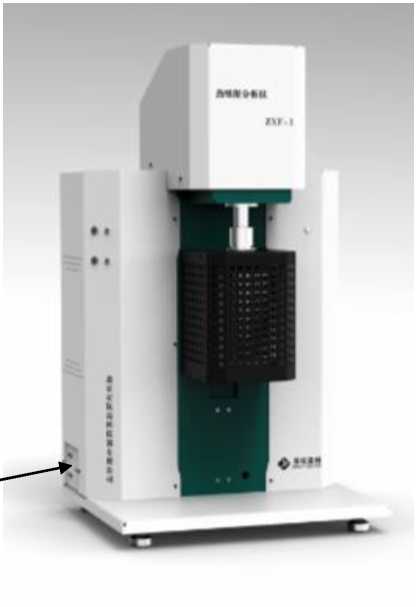

Место нанесения заводского номера

Пломбирование термоанализаторов не предусмотрено.

Программное обеспечение

Программное обеспечение термоанализаторов состоит из встроенной части (встроенный в корпус и защищённый от записи микроконтроллер) и внешней части под управлением операционной системы персонального компьютера. Идентификационные данные метрологически значимой части ПО приведены в таблице 1. Метрологически значимая часть ПО защищена от несанкционированного вмешательства программными средствами.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	RSZ Thermal Analysis System
Номер версии (идентификационный номер) ПО*	1.xx
Цифровой идентификатор ПО	-
Идентификационное наименование ПО	RSZ Thermal Analysis System for As-traLinux «СМОЛЕНСК»
Номер версии (идентификационный номер) ПО*	1.xx
Цифровой идентификатор ПО	-
* xx может принимать значения от 00 до 99

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
	ZCR-x	ZCT-x	ZRT-x	ZXF-x
Диапазон показаний температуры фазовых переходов, °C	от -80 до +1600	от +25 до+1600	от +25 до +1600	от +25 до +1600
Диапазон измерений температуры фазовых переходов*, °C	от -80 до +1500**	от +25 до +1500**	от +25 до +1500**	от +25 до +1500**
Диапазон измерений удельной энтальпии фазовых переходов*, кДж/кг	от 10 до 1000	от 10 до 1000	-	-
Диапазон измерений удельной теплоёмкости*, Дж/(кг^К)	от 200 до 1500	от 200 до 1500	-	-
Пределы допускаемой абсолютной погрешности измерений температуры фазовых переходов, °C	±1,5 °С - от -80 до +300 °С включ. ±3,0 °С - св. +300 до +700 °С включ. ±5,0 °С - св. +700 до +1500 °С
Пределы допускаемой относительной погрешности измерений удельной энтальпии фазовых переходов, %	±5,0	±5,0	-	-
Пределы допускаемой относительной погрешности измерений удельной теплоёмкости, %	±5,0	±5,0	-	-
Диапазон измерений изменения массы, мг***	-	от 1 до 200	от 1 до 200	от 1 до 200
Пределы допускаемой абсолютной погрешности измерений изменения массы, мг	-	±0,5	±0,5	±0,5

* Диапазоны измерений находятся в пределах, установленных в таблице 2 и определяются комплектацией конкретного термоанализатора и приводятся в паспорте. Поверка конкретного термоанализатора проводится в диапазоне температуры в зависимости от его комплектации (тип печи и системы охлаждения).

** Исполнение - 1 - до +950 °C, A - до +1200 °C, B - до +1400 °C и Н - до +1500 °C)

*** Максимальная навеска образца с учетом тигля 5000 мг

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
	ZCR-x	ZCT-x	ZRT-x	ZXF-x
Скорость изменения температуры, °С/мин	от 0,1 до 100
Параметры электрического питания:
- напряжение питания, В		от 180 до 240
- частота напряжения питания, Гц		от 49 до 51
Потребляемая мощность, В-А, не более	1500
Габаритные размеры основного блока, мм, не более:
- длина	500	500	500	460
- ширина	400	400	400	400
- высота	520	520	520	820
Масса, кг, не более	30	30	30	40
Условия эксплуатации:
- температура окружающей среды, оС		от +15 до +25
- относительная влажность окружающей среды, %		от 20 до 80

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерения

Таблица 4 - Комплектность

Наименование	Обозначение	Количество
Термоанализатор Jing Yi Gao Ke	-	1 шт.1)
Дополнительные элементы: - тигли; - система охлаждения; - прочие элементы	-	1 шт.2)
Руководство по эксплуатации	-	1 экз.
Паспорт	-	1 экз.
Примечания: 1) тип и количество в соответствии с заказом 2) количество в соответствии с заказом

Сведения о методиках (методах) измерений

приведены в руководстве по эксплуатации, в разделе 13 «Термический анализ и его применение».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 19 августа 2022 г. № 2071 «Об утверждении Государственной поверочной схемы для средств измерений удельной теплоемкости твердых тел в диапазоне температуры от 2 до 300 К»;

Приказ Росстандарта от 2 июня 2021 г. № 925 «Об утверждении Государственной поверочной схемы для средств измерений удельной теплоемкости и удельной энтальпии твердых тел в диапазоне температур от 260 до 870 К»;

ГОСТ Р 8.872-2014 «Государственная поверочная схема для средств измерений удельной энтальпии и удельной теплоемкости твердых тел в диапазоне температуры от 700 до 1800 К»;

Приказ Росстандарта от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;

Приказ Росстандарта от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;

Техническая документация Jing Yi Gao Ke Co., Ltd.

Правообладатель

Jing Yi Gao Ke Co., Ltd, Китай

Адрес: Jinghai two road, Beijing economic and Technological Development Zone, Beijing, 100176 P.R. China

Изготовитель

Jing Yi Gao Ke Co., Ltd, Китай

Адрес: Jinghai two road, Beijing economic and Technological Development Zone, Beijing, 100176 P.R. China

Испытательный центр

Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (УНИИМ - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311373.

¹

- Пределы допускаемой абсолютной погрешности сканирования за 50" L - Измеряемая длина в миллиметрах.

²

- Пределы допускаемой абсолютной погрешности сканирования за 60"

³

- Пределы допускаемой абсолютной объемной погрешности MPEe для датчиков SP25M/SP80 допускается нормировать со вторым коэффициентом L/400 (исполнение с повышенной точностью).

L - Измеряемая длина в миллиметрах.

⁴

- Пределы допускаемой абсолютной погрешности сканирования за 30" L - Измеряемая длина в миллиметрах.

---
