МИЮ1СТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

30 октября 2024 г.

2595

Москва

О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 16 ноября 2023 г. № 2380 «Об утверждении типов средств измерений»

В целях исправления технической ошибки п р и к а з ы в а ю:

  • 1. Внести изменения в пункт 13 приложения к приказу от 16 ноября 2023 г. № 2380 «Об утверждении типов средств измерений», заменив описание типа средства измерений, прилагается к настоящему приказу.

  • 2. ФГБУ «ВНИИМС» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

  • 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель руководителя

Е.Р. Лазаренко

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

Сертификат: 525EEF525B83502D7A69D9FC03064C2A

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 06.03.2024 до 30.05.2025

\______________




УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «30» октября 2024 г. № 2595

Регистрационный № 90495-23

Лист № 1

Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы программно-технические управляющие и автоматической защиты СУРА

противоаварийной

Назначение средства измерений

Комплексы программно-технические управляющие

автоматической защиты СУРА (далее - ПТК) предназначены для сигналов напряжения и силы постоянного электрического тока, сигналов от термопар и

и

измерений аналоговых

противоаварийной

термопреобразователей сопротивления, частоты импульсных сигналов, воспроизведения сигналов силы постоянного электрического тока, а также для реализации функций автоматического регулирования, формирования команд противоаварийной защиты и иных задач для построения распределённых систем управления технологическими процессами в различных отраслях промышленности.

Описание средства измерений

ПТК состоит из средств нижнего уровня, обеспечивающих измерение входных сигналов, управление ходом технологического процесса и выполнение ручных дистанционных команд оперативного персонала, а также программно-аппаратных средств верхнего уровня, обеспечивающих оперативному персоналу представление информации о ходе технологического процесса и архивирование этой информации с возможностью доступа к ней.

Верхний уровень выполнен на базе стандартных персональных компьютеров, серверов, средств единого времени и средств системной сети Ethernet. Персональные компьютеры и серверы выполняют функции специализированных рабочих станций фирменного ПО.

Верхний и нижний уровень информационно объединены сетью протоколов TCP/IP, состоящей из физической среды передачи данных и оборудования.

под управлением

Ethernet со стеком активного сетевого

Нижний уровень выполнен на базе фирменных проектно-компонуемых программируемых контроллеров Elicont (далее - контроллер).

Контроллер является метрологически значимой частью программно-технического комплекса. Принцип работы измерительных каналов контроллера в составе ПТК основан на аналого-цифровом преобразовании (АЦП) сигналов напряжения и силы постоянного электрического тока, сигналов от термопар и термопреобразователей сопротивления, подсчете частоты следования импульсных сигналов, а также цифро-аналоговом преобразовании (ЦАП) в сигналы силы постоянного электрического тока.

Контроллер построен по модульному принципу и представляет собой многофункциональный проектно-компонуемый комплекс программно-технических средств, имеющий большую гибкость при конфигурировании, что позволяет потребителю методом проектной компоновки выбирать необходимый аппаратный состав для решения различных задач управления, а также быстро перестраивать или наращивать контроллер в случае изменения параметров объекта управления. Конструкция контроллера позволяет встраивать его

в стандартные монтажные шкафы или другое монтажное оборудование, защищающее от воздействий внешней среды.

В состав контроллера входят:

  • - модуль процессора (далее - процессор), имеющий подсистему управления вводом/выводом информации, подсистему выполнения загруженной технологической программы и сетевую подсистему для информационной связи с другими контроллерами и со средствами системы представления информации и архивирования в ПТК;

  • - набор многоканальных устройств связи с объектом управления (модулей УСО), обеспечивающих обмен информацией процессора с объектом управления по физическим линиям. Все модули УСО контроллера компонуются в крейте контроллера либо в составе крейтов расширения. Набор модулей УСО определяется проектным путём.

  • - модули системы электропитания контроллера;

  • - интерфейсные кабели контроллерной сети;

  • - кросс-средства для подключения сигналов к модулям УСО.

Помимо сбора информации и управления с помощью каналов модулей УСО ПТК обеспечивает информационную связь контроллеров с системами других фирм в соответствии со стандартом Ethernet и стеком протоколов TCP/IP с использованием различных спецификаций, таких как OPC UA (сервер/клиент), Modbus TCP (клиент), ГОСТ Р МЭК 60870-5-104-2004 (сервер/клиент), МЭК 61850. Также в контроллерах реализована поддержка по шине RS-485 протоколов Modbus RTU (мастер).

Для каждого конкретного проекта автоматизации состав программно-аппаратных средств верхнего уровня и компоновка контроллеров выбирается в зависимости от решаемых задач, типа измеряемых сигналов и особенностей технологического процесса.

Внешний вид средств измерения и управления на базе ПТК СУРА представлен на рисунке 2.

Защита от несанкционированного доступа к средствам измерения ПТК обеспечивается путем закрытия дверей шкафов на встроенный замок.

Заводской номер, в цифровом формате, наносится типографским способом на табличку (рисунок 1), расположенную на внутренней стороне двери шкафа в левом нижнем углу.

Нанесение знака поверки на корпус не предусмотрено.

Пломбирование ПТК не предусмотрено.

Приказ Росстандарта №2595 от 30.10.2024, https://oei-analitika.ru
Приказ Росстандарта №2595 от 30.10.2024, https://oei-analitika.ru

АО <3/1АРА*

Рпгшпт ФейцинА, г Чейокцш. МшлЙсшо прпсленА йм АО

ПРОГРАММНО-ТЕХНИЧЕСКИЙ КОМПЛЕКС <СУРА»

ЗАЗОЯСКОЙ МОКР ОЛТА ИЗГОТОВЛПИ) 3i/onrawTAirt ГЪ/ЕВЛАГОЗАШИТА

РШ2023г. -гж ьггто Р20

Приказ Росстандарта №2595 от 30.10.2024, https://oei-analitika.ru

Рисунок 1 - Вид таблички

Приказ Росстандарта №2595 от 30.10.2024, https://oei-analitika.ru

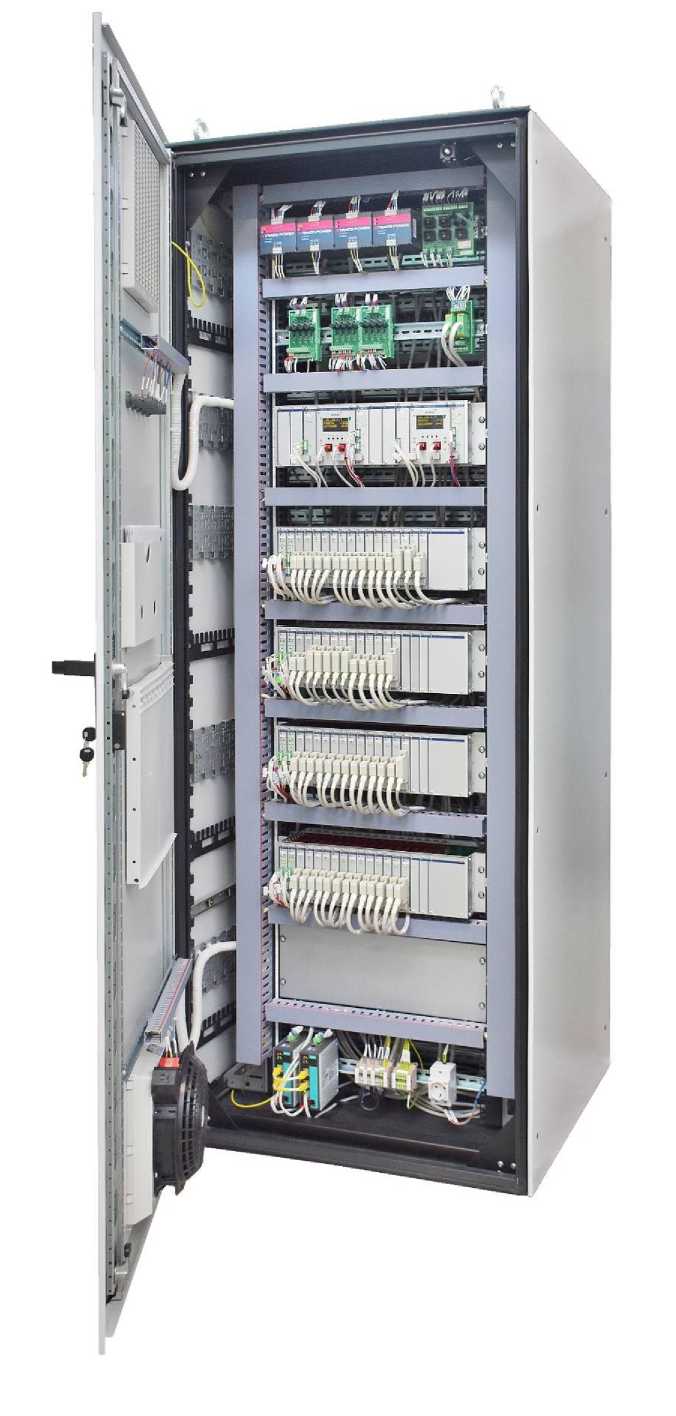

Рисунок 2 - Внешний вид средств измерения и управления на базе ПТК СУРА

Программное обеспечение

В состав программного обеспечения (ПО) ПТК входят:

  • - встроенное ПО модулей УСО;

  • - ПО верхнего уровня (ПО ВУ).

Встроенное ПО модулей УСО является метрологически значимым и устанавливается в энергонезависимую память модулей при изготовлении. Метрологические характеристики ПТК нормированы с учетом влияния на них встроенного ПО. Конструкция модулей УСО исключает возможность несанкционированного доступа к встроенному ПО измерительной информации. Уровень защиты встроенного ПО модулей УСО соответствии с п.4.5 рекомендации Р 50.2.077-2014.

и изменения «высокий» в

отображения программных

ПО ВУ предназначено для конфигурирования ПТК, анализа и измерительной информации. Компоненты ПО ВУ объединены менеджером приложений с наименованием «СФЕРА».

Для защиты ПО ВУ и измерительной информации от несанкционированного доступа предусмотрено многоступенчатое разграничение прав доступа. Защита реализована с помощью различных паролей для каждого из уровней доступа к ПО. Уровень защиты ПО ВУ «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные программного обеспечения (ПО) ПТК приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения ПТК

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

о

ни

<

<м о ни

<

<z>

НН

о

о

<

О

|4И

о

CZ)

gl

у

Номер версии (идентификационный номер ПО)

X о

43

1Г)

^1

1Г)

о ’О

X о 43

^1

73 ’О

X о 4:3 <м'

^1

"о "О

X о 43

>

О

О

X о 43

i

X о 43 т

Й

Н-»

о 40

S СП к Г', о о к

Цифровой идентификатор ПО

|Jh

Г' и

00

о

<

Г<1

m

c^

1Г)

|4и

00

00

|4и и

c^ о <о m m о |4И

и оо

<о c^ m

Г<1

Г<1

|4и

W

Алгоритм вычисления цифрового идентификатора ПО

CRC-32 по IEEE 802.3

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики измерительных каналов ПТК

Тип модуля УСО, количество каналов

Диапазоны преобразований аналоговых сигналов/разрядность цифровых сигналов

Пределы допускаемой основной приведенной к диапазону измерений погрешности, %

Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, %/°С

На входе

На выходе

1

2

3

4

5

AIX011)

8 каналов

Сигнал постоянного тока: от 4 до 20 мА

от 0 до 20 мА

от 0 до 5 мА

  • 14 бит

  • 15 бит

13 бит

±0,12

±0,005

Напряжение постоянного тока:

от 0 до 10 В

15 бит

±0,2

±0,012

AOX011)

4 канала

  • 15 бит

  • 16 бит

14 бит

Сила постоянного

тока:

от 4 до 20 мА от 0 до 20 мА от 0 до 5 мА

±0,2

±0,012)

AIX021)

8 каналов

AIX041)

4 канала

Напряжение постоянного тока:

от 0 до 50 мВ

15 бит

±0,12

±0,005

Сигналы от термопар3) ТХА по ГОСТ Р 8.585-2001: от 0 до +300 °С

от 0 до +600 °С

от 0 до +1200 °С

от 0 до +1300 °С

14 бит

  • 14 бит

  • 15 бит

15 бит

±0,15

±0,008

Сигналы от термопар3) ТХК по ГОСТ Р 8.585-2001: от 0 до +150 °С

от 0 до +300 °С

от 0 до +600 °С

14 бит

  • 14 бит

  • 15 бит

±0,15

±0,008

Сигналы от термопар3) ТПР (В) по ГОСТ Р 8.585-2001: от 500 до +1820 °С

14 бит

±0,15

±0,008

Сигналы от термопар3) ТПП (R) по ГОСТ Р 8.585-2001: от 0 до +1760 °С

14 бит

±0,15

±0,008

Продолжение таблицы 2 1

AIX021)

8 каналов

AIX041)

4 канала

SMX011)

3 канала

FMX011)

1 канал

Сигналы от термопар3) ТПП (S) по ГОСТ Р 8.585-2001: от 0 до +1760 °С____________________

Сигналы от платиновых термопреобразователей сопротивления по ГОСТ 6651-2009:

Pt-100 (а=0,00385), ТСП-100П (а=0,00391), ТСП-50П (а=0,00385 и 0,00391), ТСП-46 Ом, гр.21 по ГОСТ 6651-59 (а=0,00391) от 0 до +100 °С от 0 до +200 °С от 0 до +400 °С от -50 до +50 °С от -50 до +150 °С от -200 до +200 °С__________________

Сигналы от медных термопреобразователей сопротивления по ГОСТ 6651-2009:

ТСМ-100М (а=0,00426 и 0,00428), ТСМ-50М (а=0,00426 и 0,00428), ТСМ-53 Ом, гр.23 по ГОСТ 6651-59 (а=0,00426) от 0 до +100 °С от 0 до +200 °С от -50 до +50 °С от -50 до+150 °С____________________

Сигналы от платиновых термопреобразователей сопротивления Pt100 (а=0,00385) по ГОСТ 6651-2009: от -30 до +70 °С_____________________

Частота импульсных сигналов5) от 2 до 10000 Гц

  • 13 бит

  • 14 бит

  • 15 бит

  • 13 бит

  • 14 бит

  • 15 бит

  • 13 бит

  • 14 бит

  • 13 бит

  • 14 бит

15 бит

32 бит

14 бит

Приказ Росстандарта №2595 от 30.10.2024, https://oei-analitika.ru

±0,15

для

4-х проводной схемы подключения

±0,005 для

4-х проводной схемы подключения

±0,2

±0,008

для

для

3-х проводной

3-х проводной

схемы

схемы

подключения

подключения4)

±0,15%

для

4-х проводной схемы подключения

±0,005 %/°С для

4-х проводной схемы подключения

±0,2 %

для

3-х проводной схемы подключения

0,15 °С (абсолютная)

±0,008 %/°С для

3-х проводной схемы подключения4)

0,005 °С/°С (абсолютная)

Пределы допускаемой относительной погрешности в рабочих условиях ±0,003 %

Примечания

  • 1.  Символ «X» в наименовании модуля УСО означает принадлежность ко всем возможным модификациям данного типа модуля в зависимости от исполнения контроллеров Elicont в составе ПТК (например, запись AIX02 соответствует перечислению AI102, AI202 для контроллеров Elicont-100 и Elicont-200).

  • 2.  Пределы допускаемой дополнительной погрешности, приведенной к диапазону измерений, от влияния сопротивления нагрузки составляют ±0,05 % на каждые 100 Ом при сопротивлении нагрузки в пределах допустимой (2,4 кОм для диапазона от 0 до 5 мА и 600 Ом для остальных диапазонов).

  • 3.  Погрешность указана без учета погрешности канала компенсации температуры холодного спая, который состоит из термопреобразователя сопротивления Pt-l00 класса допуска А по ГОСТ 6651-2009 и модуля SMX01.

  • 4.  Для трехпроводной схемы подключения пределы допускаемой дополнительной погрешности, приведенной к диапазону измерений, от влияния изменения сопротивления линий связи относительно номинального значения составляют ±0,008 % на 1 Ом.

Продолжение таблицы 2

____1

  • 5. Характеристики импульсного сигнала: меандр с амплитудой (24±6) В. Контроллер отображает входной сигнал модуля FMX01 как значение частоты вращения Fвращ в «об/мин», возможна настройка количества зубьев N. Номинальное значение измеряемой частоты вращения вычисляется по формуле:

Fвращ = Гв\^60/\, где Fax - номинальное значение входного сигнала частоты импульсного сигнала, Гц

Таблица 3 - Технические характеристики средств измерения в составе ПТК

Наименование характеристики

Значение

Нормальные условия применения: -температура окружающей среды, °С

  • - относительная влажность, %

  • - атмосферное давление, кПа

от +15 до +25 до 98 от 66,0 до 106,7

Рабочие условия применения:

  • - температура окружающей среды, °С

  • - относительная влажность при температуре +25°С, %

  • - атмосферное давление, кПа

от -40 до +70 до 98 от 66,0 до 106,7

Параметры электрического питания Напряжение постоянного тока, В

от 16 до 28

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации АДИГ.421457.005 РЭ типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность ПТК

Наименование

Обозначение

Количество

Комплекс программно-технический СУРА

АДИГ.421457.005

1 шт.*

Формуляр

АДИГ.421457.005 ФО

1 экз.

Руководство по эксплуатации

АДИГ.421457.005 РЭ

1 экз.

Примечание: * - комплект поставки и состав ПТК указывается в формуляре

Сведения о методиках (методах) измерений

приведены в разделе 3 «Работа ПТК» и разделе 5 «Использование ПТК по назначению» руководства по эксплуатации АДИГ.421457.005 РЭ.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ Р 51841-2001 Программируемые контроллеры. Общие технические требования и методы испытаний;

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

ТУ 26.51.70-139-24322961-2016 Комплексы программно-технические «СУРА». Технические условия;

АДИГ.421457.016 ТУ Контроллеры программируемые «Elicont-100». Технические условия;

АДИГ.421457.012 ТУ Контроллеры программируемые «Elicont-200». Технические условия.

Правообладатель

Акционерное общество «Научно-производственный комплекс «ЭЛАРА»

Г.А.Ильенко» (АО «ЭЛАРА»)

ИНН 2129017646

Юридический адрес: 428017, Чувашская Республика, г. Чебоксары, Московский д. 40

Телефон: (499) 951-08-45

E-mail: inc@msk.elara.ru

Web-сайт: https://www.elara.ru

Изготовитель

Акционерное общество «Научно-производственный комплекс «ЭЛАРА» Г.А.Ильенко» (АО «ЭЛАРА»)

ИНН 2129017646

Адрес: 428017, Чувашская Республика, г. Чебоксары, Московский пр-кт, д. 40 Телефон: (499) 951-08-45

E-mail: inc@msk.elara.ru

Web-сайт: https://www.elara.ru

имени

пр-кт.,

имени

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)

Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон: (495) 437-55-77

Факс: (495) 430-57-25

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
