Регистрационный № 61754-15

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики воды СВД, СВУ

Счетчики воды СВД, СВУ (далее - счетчики) предназначены для измерений объема холодной питьевой воды по СанПиН 2.1.4.1074-01 и горячей воды по СанПиН 2.1.4.2496-09, протекающей в системах холодного и горячего водоснабжения.

Принцип действия счетчиков заключается в измерении числа оборотов вращающейся под действием потока воды крыльчатки, пропорциональных значению объема воды, протекающей через счетчик.

В счетчиках СВД вращение крыльчатки с закрепленным на ней магнитом передается считывающим устройством в аналого-цифровой блок, где преобразуется в величину объема воды, регистрируется нарастающим итогом и передается на цифровое беспроводное выносное индикаторное устройство (далее - выносной индикатор) по радиоканалу.

В счетчиках СВУ вращение крыльчатки передается к ведомой части магнитной муфты, установленной в счетном механизме. Счетный механизм, имеющий масштабирующий механический редуктор, обеспечивает перевод числа оборотов крыльчатки в объем измеренной воды в м^.

Счетчики состоят из:

• - проточной измерительной камеры с патрубками и расположенной внутри крыльчаткой;

• - аналого-цифрового блока или, радиотрансивера, антенны, источника питания и выносного индикатора (счетчики СВД);

• - механического счетного устройства (счетчики СВУ).

Счетчики выпускаются в следующих модификациях: СВД-15; СВД-20; СВУ-15; СВУ-20, которые отличаются типом индикаторного устройства и диаметром условного прохода, значениями минимального, переходного, номинального и максимального расходов воды, порогом чувствительности, ценой деления младшего разряда. Структура условного обозначения модификаций счетчиков приведена в таблице 1.

Счетчик воды СВ | X | - | X |

1 2

Таблица 1 - Структура условного обозначения

Общий вид счетчиков представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

а)

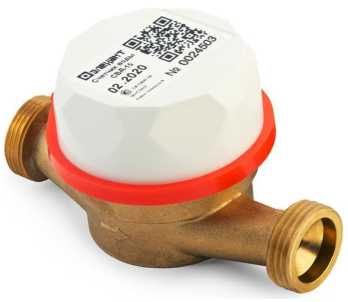

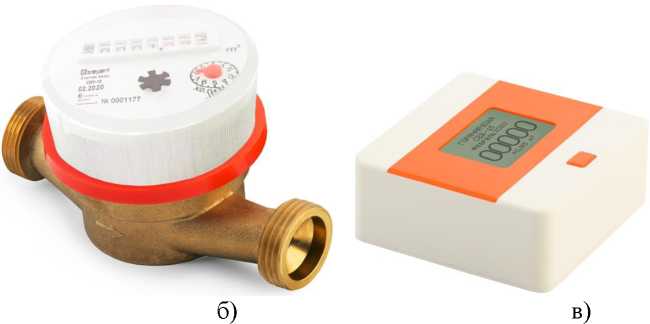

а) - Счетчик СВД; б) - Счетчик СВУ; в) - Выносной индикатор Рисунок 1 - Общий вид счетчиков

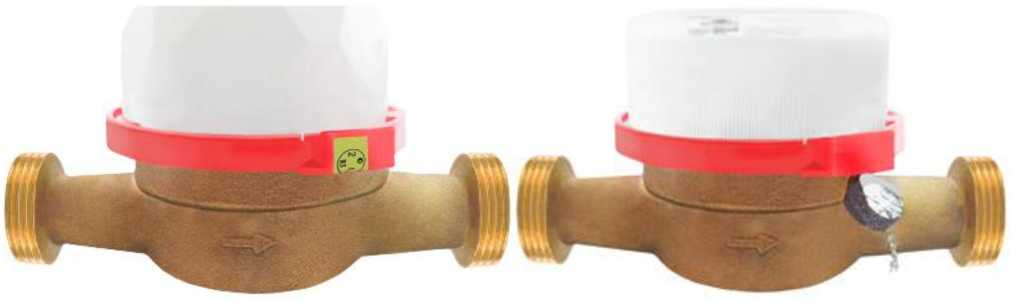

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки

обеспечению является встроенным и предназначено для преобразования и обработки измерительной информации. ПО хранится в энергонезависимой памяти. Программная среда постоянна, отсутствуют средства и пользовательская оболочка для программирования или изменения ПО.

ПО разделено на метрологически значимую и незначимую часть. Разделение ПО выполнено внутри кода ПО на уровне языка программирования. К метрологически значимой части ПО относятся:

• - программные модули, принимающие участие в обработке (расчетах) результатов измерений или влияющие на них;

• - программные модули осуществляющие идентификацию, хранение, передачу измерительной информации, защиту ПО и данных.

ПО выносного индикатора по аппаратному обеспечению является встроенным и предназначено для приема и отображения измерительной информации. ПО хранится в энергонезависимой памяти. Программная среда постоянна, отсутствуют средства и пользовательская оболочка для программирования или изменения ПО.

ПО разделено на метрологически значимую и незначимую часть. Разделение ПО выполнено внутри кода ПО на уровне языка программирования. К метрологически значимой части ПО относятся:

• - программные модули осуществляющие идентификацию, измерительной информации, защиту ПО и данных.

  соответствии с Р 50.2.077-2014 - «высокий». Недопустимые влияния на метрологически значимую часть ПО через интерфейс пользователя и интерфейс связи отсутствуют. Метрологические характеристики счетчиков нормированы с учетом влияния ПО.

  Идентификационные данные ПО приведены в таблице 2.

Уровень защиты программного обеспечения «высокий»

Таблица 2 - Идентификационные данные программного обеспечения

Значение

Таблица 4 - Основные технические

наносится на лицевую панель счетчиков флексографическим способом и на титульный лист паспорта типографским способом.

Таблица 5 - Комплектность средства измерений

приведены в разделе 5 «Устройство и принцип работы» документа ЭЛХТ.407212.001 ПС «Счетчики воды СВД, СВУ. Паспорт»

ГОСТ Р 50193.1-92 Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические требования;

ГОСТ Р 50601-93 Счетчики питьевой воды крыльчатые. Общие технические условия; ЭЛХТ.407212.001 ТУ Счетчики воды СВД, СВУ. Технические условия.

Общество с ограниченной ответственностью «Элехант» (ООО «Элехант») ИНН 8601045642

Адрес: 644005, г. Омск, ул. Толстого, д. 43 Телефон: +7 (3812) 35-36-10

E-mail: info@elehant.ru

Web-сайт: https://elehant.ru

Государственный центр испытаний средств измерений Федеральное учреждение «Государственный региональный центр стандартизации, и испытаний в Омской области» (ГЦИ СИ ФБУ «Омский ЦСМ»)

Адрес: 644116, г. Омск, ул. 24 Северная, д. 117-А

Телефон (факс): +7 (3812) 68-07-99; +7 (3812) 68-04-07

E-mail: info@ocsm.omsk.ru

Web-сайт: http://csm.omsk.ru

Уникальный номер записи в реестре аккредитованных лиц № 30051-11.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «31» октября 2024 г. № 2611

Регистрационный № 73264-18

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы размеров частиц Photocor модификаций Photocor Complex, Photocor Compact, Photocor Compact-Z, Photocor Mini

Анализаторы размеров частиц Photocor модификаций Photocor Complex, Photocor Compact, Photocor Compact-Z, Photocor Mini (далее - анализаторы) предназначены для измерений размеров частиц в жидкостях.

Принцип работы анализаторов основан на измерении интенсивности рассеянного частицами света с учетом ее флуктуаций, возникающих вследствие броуновского движения частиц в жидкости (метод динамического рассеяния). В результате взаимодействия частиц в жидкости с лазерным лучом происходит его рассеяние. Рассеянный частицами свет регистрируется под определенным углом фотоприемным устройством. На основе анализа характерного времени флуктуаций интенсивности рассеянного света определяется коэффициент диффузии, по которому рассчитывается размер частиц.

Конструктивно анализаторы выполнены в виде единого блока с кюветным отделением, представляющего собой оптико-аналитическую систему, основными элементами которой являются: источник света (лазер с длиной волны 638 нм), фокусирующая оптическая система, фотоприемное устройство (лавинный фотодиодный детектор), коррелятор, измерительная ячейка и электронное устройство.

Управление анализатором и представление результатов измерений осуществляется с помощью персонального компьютера и автономного программного обеспечения (ПО). Связь с компьютером осуществляется через интерфейс USB.

По способу эксплуатации анализатор оборудованием.

Модификации анализатора отличаются

1 - кюветное отделение; 2 - место размещения знака утверждения типа;

3, 4, 5, 6 - места пломбировки от несанкционированного доступа;

7- место размещения серийного номера

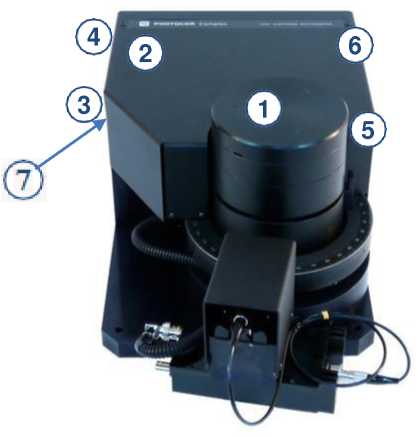

Рисунок 1 - Внешний вид анализатора модификации Photocor Complex, схема его пломбировки от несанкционированного доступа, место размещения знака утверждения типа и серийного

1 - кюветное отделение; 2 - место размещения знака утверждения типа;

3, 4, 5, 6 - места пломбировки от несанкционированного доступа;

7- место размещения серийного номера

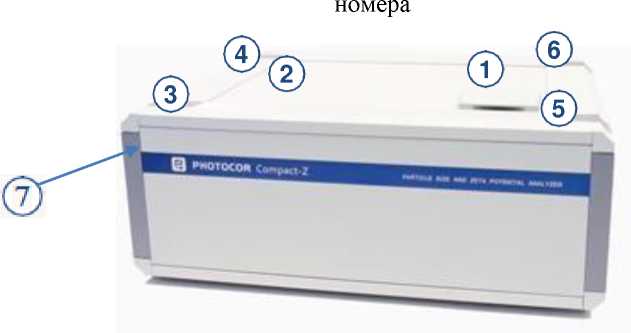

Рисунок 2 - Внешний вид анализаторов модификаций Photocor Compact, Photocor Compact-Z, Photocor Mini схема их пломбировки от несанкционированного доступа, место размещения знака утверждения типа и серийного номера

Серийный номер наносится на заднюю стенку корпуса анализатора типографским способом в виде наклейки. Формат нанесения серийного номера цифровой.

Нанесение знака поверки на корпус анализаторов не предусмотрено.

Анализаторы имеют автономное ПО на основе операционной системы Windows. Основные функции ПО: управление работой анализатора, обработка сигналов от коррелятора и фотодиодного детектора, представление и хранение результатов измерений.

ПО устанавливается на персональный компьютер, работающий совместно с анализатором, при первичном введении в эксплуатацию анализатора.

Идентификационные данные ПО представлены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2017. Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на верхнюю часть корпуса анализатора в виде наклейки и на титульный лист руководства по эксплуатации методом компьютерной графики.

Комплектность средства измерений

Таблица 4 - Комплектность анализаторов

приведены в разделе 4 «Проведение измерений» документа 26.51.53.120РЭ «Анализатор размеров частиц Photocor модификаций Photocor Complex, Photocor Compact, Photocor Compact-Z, Photocor Mini. Руководство по эксплуатации».

ГОСТ 8.606-2012 ГСИ. Государственная поверочная схема для средств дисперсных параметров аэрозолей, взвесей и порошкообразных материалов;

ТУ 26.51.53.120-001-42935992-2017 Анализатор размеров частиц модификаций;

Photocor Complex, Photocor Compact, Photocor Compact-Z, Photocor Mini. Технические условия.

Общество с ограниченной ответственностью «Фотокор» (ООО «Фотокор») ИНН 7708101908

Адрес: 111024, г. Москва, 2-ая ул. Энтузиастов, д. 5, к. 40, оф. 24

Юридический адрес: 107031, г. Москва, Страстной б-р, д. 12, стр. 1, кв. 12

Телефон: +7 (495) 768-43-23, +7 (495) 768-56-52

Web-сайг: www.photocor.ru

E-mail: info@photocor.ru

Федеральное государсгвенное унигарное предприягие «Всероссийский научно-исследовагельский инсгигуг физико-гехнических и радиогехнических измерений» (ФГУП «ВНИИФТРИ»)

Адрес: 141570, Московская обл., Солнечногорский р-н, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»

Телефон (факс): +7 (495) 526-63-00

E-mail: office@vniiftri.ru

Web-сайг: www.vniiftri.ru

Уникальный номер записи в реесгре аккредигованных лиц № 30002-13.
