Регистрационный № 56528-14

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Станции контроля параметров дегазации СКПД

Назначение средства измерений

Станции контроля параметров дегазации СКПД (далее - СКПД) предназначены для измерения параметров метановоздушной смеси (абсолютного давления, температуры и объемных долей метана, оксида углерода, кислорода) в дегазационных трубопроводах, оснащённых расходомерным узлом со стандартным сужающим устройством, а также измерения дифференциального давления на сужающем устройстве и определения приведенных к стандартным условиям значений объёмного расхода (дебитов) метановоздушной смеси и метана в соответствии с методикой измерений СКПД 00.000 Д1 (172 - 01.00249 - 2013) «Дебит метана и метановоздушной смеси в дегазационном трубопроводе. Методика измерений при помощи расходомерного узла на основе стандартного сужающего устройства и станции контроля параметров дегазации СКПД».

Описание средства измерений

Принцип действия СКПД основан на измерении разности давлений на сужающем устройстве дегазационного трубопровода при помощи тензомодуля дифференциального давления ТДМ4-М, абсолютного давления в дегазационном трубопроводе при помощи тензомодуля ТДМ2-А, температуры газа перед диафрагмой при помощи термистора B57861S0103F040 производства фирмы «Epcos» и объемных долей метана, кислорода и оксида углерода при помощи соответствующих сенсоров (чувствительных элементов), и последующем вычислении с использованием полученных результатов измерений значений приведенного к стандартным условиям значения объёмного расхода метановоздушной смеси и метана при помощи встроенного микропроцессора.

В качестве сенсоров используются:

• •  при измерении объемной доли метана в диапазоне от 0 до 2,5 % термокаталитический сенсор метана производства НТЦ ИГД;

• •  при измерении объемной доли метана в диапазоне от 2,5 до 100  %

термокондуктометрический сенсор метана производства НТЦ ИГД;

• •

•

выходах при отказе СКПД;

• -    напряжение более 2,0 В, но менее 2,2 В на соответствующих аналоговых выходах при превышении измеряемыми параметрами верхних границ диапазонов измерений;

• -    напряжение более 0,2 В, но менее 0,4 В на соответствующих аналоговых выходах при выходе измеряемых параметров за нижние границы диапазонов измерений.

Питание СКПД осуществляется от сетевого источника искробезопасного питания СИИП, или от встроенной батареи из аккумуляторов KR 5000 DEL (или АБ фирмы SAFT ёмкостью 9,5 Ач) при этом обеспечивается возможность автоматического переключения на питание от аккумуляторной батареи при исчезновении сетевого напряжения.

СКПД выполнен во взрывозащитном исполнении. Взрывозащита обеспечивается вводом входных сигналов через «искробезопасную электрическую цепь» уровня «ia» по ГОСТ Р 51330.10-99 (МЭК 60079-11-99), выполнением его конструкции в соответствии с требованиями ГОСТ Р 51330.0-99 (МЭК 60079-0-98), использованием термохимических сенсоров метана ДТК с видом взрывозащиты «специальный» согласно ГОСТ 22782.3-77. Маркировка взрывозащиты РО Exias IX.

Конструктивно СКПД состоит из корпуса и четырех выносных сенсоров давления, температуры, объемной доли метана в диапазоне от 0 до 2,5 % и объемной доли метана в диапазоне от 2,5 до 100 %. На корпус могут быть установлены влагоотделители со штуцерами.

Корпус СКПД состоит из двух отделений - отделения кабельных вводов, в котором расположены кнопки управления и клеммы для подключения датчиков, источника питания, вторичных приборов, линии интерфейса RS-485, и аппаратного отделения, в котором располагаются жидкокристаллический индикатор и электронные платы, служащие для обработки информации и формирования выходных сигналов, а также сенсоры окиси углерода и кислорода. Аппаратное отделение корпуса пломбируется с целью предотвращения несанкционированного доступа к электронным платам. Внешний вид корпуса с указанием места пломбирования показан на рисунке 1.

Программное обеспечение

Программное обеспечение (ПО) СКПД представлено встроенным ПО управляющего микропроцессора и является полностью метрологически значимым. Встроенное ПО размещено в защищённой от считывания и модификации области памяти микропроцессора. Цифровой интерфейс информационного обмена с внешними устройствами выполнен защищённым и не позволяет оказывать влияние на встроенное ПО. Идентификационные признаки встроенного ПО СКПД указаны в таблице 1.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «A» в соответствии с МИ 3286.

Таблица 1 - Идентификационные признаки программного обеспечения

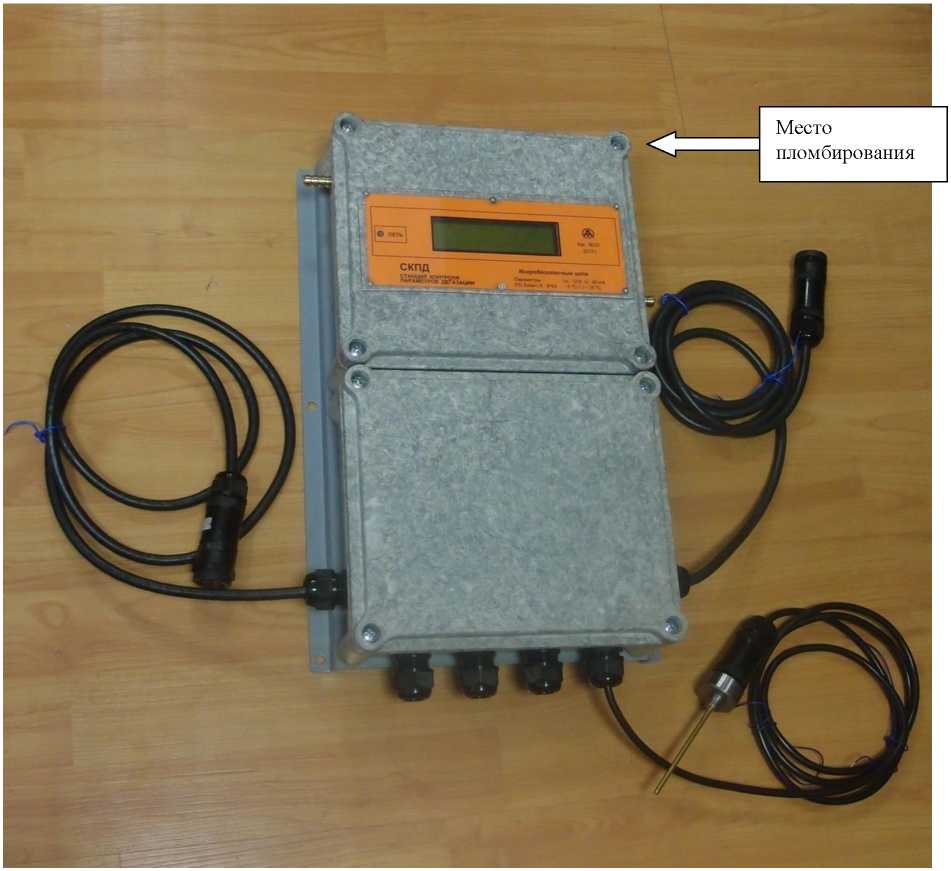

Рисунок 1 - Внешний вид станции контроля параметров дегазации СКПД

• •  Пределы допускаемой основной абсолютной погрешности измерения объемной доли

кислорода в воздухе                                                        ± 1 %.

• •  Диапазон измерений объемной доли оксида углерода в воздухе от 0 до 200 млн^-1.

• •  Пределы допускаемой основной абсолютной погрешности измерений объемной доли оксида углерода в воздухе:

  ± 6 млн^-1

  ± 10

• - в диапазоне от 0 до 100 млн^-1

• - в диапазоне от 100 до 200 млн^-1 _млн^-1

• •

  Диапазон измерений температуры от минус 5 до 40 °С.

  Пределы допускаемой основной абсолютной погрешности измерения температуры ± 3

•

°С.

•

измеряемых параметров (за исключением дебита метана и метановоздушной смеси) при изменении температуры окружающей и контролируемой сред в диапазоне от минус 5°С до плюс 40°С от номинального значения температуры (20+5)°С - не более пределов допускаемой основной погрешности на каждые 10°С.

• •  Пределы допускаемой дополнительной погрешности измерений объемных долей газовых компонентов от изменения относительной влажности анализируемой среды в диапазоне от 0 до 100 % - не более пределов допускаемой основной погрешности.

• •  Пределы допускаемой дополнительной погрешности измерений по каждому из измеряемых параметров при изменении напряжения питания постоянного тока в диапазоне от 8 до 15 В - не более пределов допускаемой основной погрешности.

• •  Пределы допускаемой дополнительной погрешности измерений объемных долей газовых компонентов при отклонении абсолютного/атмосферного давления от области нормальных значений (1003+50 кПа) (760+40 мм.рт.ст.) на каждые 3,3 кПа (2,5 мм.рт.ст.) -не более + 0,5 пределов допускаемой основной погрешности по соответствующему компоненту.

• •  Пределы допускаемого отклонения значения измеряемого параметра, рассчитанного по напряжению, измеренному на выходе СКПД, от значения на дисплее СКПД - не более 0,75 пределов допускаемой основной погрешности соответствующего параметра.

• •  Диапазон измерений дебита метана и метановоздушной смеси определяется диаметром стандартного сужающего устройства - диафрагмы с угловым, фланцевым или трёхрадиусным способом отбора, соответствующий требованиям ГОСТ Р 8.586.1-2005, ГОСТ Р 8.586.2-2005 и ГОСТ Р 8.586.5-2005, поверенный в соответствии с ПР 50.2.022-99.

• •  Пределы допускаемой основной относительной погрешности измерения дебита метановоздушной смеси:

• - при измеряемом перепаде давления от 30 до 100% от верхнего предела измерений -+(5,3 % от измеряемого значения +0,1 м³/мин),

• - при измеряемом перепаде давления от 5 до 30 % от верхнего предела измерений рассчитываются по формуле:

  л

  % от измеряемого значения + 0,1м³ / мин ,

  У

  12,5 - 24 .-^^р-^Л «        Ар МАХ У

  где:

  Ар - измеряемый перепад давления, мм вод.ст,

  Артах   - верхний предел измерений перепада давления, мм   вод.ст.

• •  Пределы допускаемой дополнительной относительной погрешности измерения дебита метановоздушной смеси на каждые 10°С изменения температуры от номинального значения температуры (20+5)°С (вне диапазона нормальных значений):

±f 1 %,

где p - абсолютное давление, Ap и p выражены в мм.вод.ст.

• •  Пределы допускаемой основной относительной погрешности измерения дебита метана:

• - при измеряемой объемной доле метана от 2,5 до 100% - +(20% от измеряемого значения +0,1 м3/мин),

• - при измеряемой объемной доле метана от 0,2 до 2,5% рассчитываются по формуле:

+ ((120 - 39,78 ССН4) % от измеряемого значения + 0,1 м³/мин), где Ссн4 - измеряемая объемная доля метана, %.

• •  Пределы допускаемой дополнительной относительной погрешности измерения дебита метана на каждые 10°С изменения температуры от номинального значения температуры (20+5)°С (вне диапазона нормальных значений):

• - при измеряемой объемной доле метана от 2,5 до 100 % рассчитываются по формуле:

(600    Ар .V

---+ 5,3 ~^ + 5 %с; \^АР      р   J

• - при измеряемой объемной доле метана от 0,2 до 2,5 % рассчитываются по формуле:

f 60^ „ Ар  20

--+ 5,3 ~^ +----

• •  По устойчивости к воздействию климатических факторов СКПД соответствует исполнению УХЛ категории 5.1 по ГОСТ 15150-69 для работы в ограниченном диапазоне температур от минус 5 °C до плюс 35 °C, а выносные блоки сенсоров давления соответствуют исполнению УХЛ категории 3.1 для работы в ограниченном диапазоне температур от минус 35 °C до 40 °C.

• •  СКПД устойчива к следующим климатическим воздействиям:

• - относительная влажность воздуха - от 0 до 100 % с конденсацией влаги;

• - атмосферное давление - от 84 до 120 кПа;

• - содержание пыли - не более 10 мг/м³;

• - содержание агрессивных примесей не должно превышать санитарных норм согласно ГОСТ 12.1.005-88 и уровней ПДК.

• •  Степень защиты СКПД от проникновения пыли, посторонних тел и воды IP54 по ГОСТ 14254-96.

• •  По устойчивости к механическим воздействиям СКПД соответствует группе L3 по ГОСТ Р 52931-2008.

• •  Электропитание СКПД осуществляется от источников постоянного тока с напряжением от 8 до 15 В.

• •  Потребляемая мощность СКПД - не более 0,84 Вт.

  Масса СКПД - не более 6 кг.

• •

• •  Габаритные размеры без влагоотделителей и выносных модулей

  не более

290 х 460 х 110 мм.

• •   Средняя наработка на отказ - не менее 20000 часов.

• •  Средний срок службы - не менее 6 лет.

Знак утверждения типа

наносится на лицевую панель СКПД и в левом верхнем углу титульного листа руководства по эксплуатации СКПД 00.000 РЭ.

Комплектность средства измерений

Комплект поставки СКПД приведен в таблице 2.

Таблица 2 - Комплект поставки СКПД.

Сведения о методиках (методах) измерений

Метод измерений дебита метана и метановоздушной смеси изложен в методике измерений СКПД 00.000 Д1 (172 - 01.00249 - 2013) «Дебит метана и метановоздушной смеси в дегазационном трубопроводе. Методика измерений при помощи расходомерного узла на основе стандартного сужающего устройства и станции контроля параметров дегазации СКПД.», аттестованном ФГУП «СНИИМ» в октябре 2013 г.

Метод измерений дифференциального давления, абсолютного давления, температуры, объемных долей метана, кислорода и оксида углерода изложен в СКПД 00.000 РЭ «Станция контроля параметров дегазации СКПД. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к станции контроля параметров дегазации СКПД

ГОСТ Р 51330.0-99 «Электрооборудование взрывозащищенное. Часть 0. Общие требования»;

ГОСТ 8.586.5-2005 ГСИ. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 5. Методика выполнения измерений;

ТУ 4215.019.50151796-09 «Станция контроля параметров дегазации СКПД. Технические условия».

Изготовитель

Общество с ограниченной ответственностью «Фирма «Аэротест» (ООО «Фирма «Аэротест»)

Юридический адрес: 140072, Московская обл., г.о. Люберцы, рп. Томилино, ул. Жуковского, д. 5/1

Тел. (495) 557-85-30

E-mail: atest@atest.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Сибирский государственный ордена Трудового Красного знамени научно-исследовательский институт метрологии» (ФГУП «СНИИМ»)

Адрес: 630004, г. Новосибирск, пр-кт Димитрова, д. 4

Уникальный номер записи в реестре аккредитованных лиц № 30007-09.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «31» октября 2024 г. № 2612

Регистрационный № 45146-10

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Динамометры электронные ДИН-1

Назначение средства измерений

Динамометры электронные ДИН-1 (далее - приборы) предназначены для измерений и регистрации статической силы сжатия и растяжения.

Описание средства измерений

Принцип работы приборов заключается в том, что под действием приложенной нагрузки происходит деформация упругого элемента, на котором нанесен тензорезисторный мост. Деформация упругого элемента вызывает разбаланс тензорезисторного моста. Электрический сигнал разбаланса моста поступает в электронный блок для аналогоцифрового преобразования, обработки и индикации результатов измерений.

Приборы состоят из блока электронного и датчика силоизмерительного тензорезисторного с силовводящими элементами, подключаемого к электронному блоку.

Прибор обеспечивает:

- измерение прилагаемых к силоизмерительному датчику сил;

- проведение регистрации процесса изменения нагрузки в течение всего процесса измерения

- установку параметров процесса измерения;

- отображение параметров и результатов измерения в текстовом режиме;

- просмотр и хранение результатов измерений во внутренней памяти прибора;

- передача данных на ПК.

Модификации динамометров электронных ДИН-1 отличаются силы, наибольшими пределами измерений, классом точности силоизмерительного датчика. Модификации динамометров электронных ДИН-1 имеют базовый набор сервисных функций: измерение силы, регистрацию, хранение и просмотр результатов измерений.

Приборы имеют обозначение: ДИН-1М-Н-КТ-Т, где

М - вид измеряемой силы (Р-растяжение, С-сжатие, У-универсальный);

Н- наибольший предел измерения (НПИ), кН;

КТ -класс точности (1; 2);

Т-исполнения силоизмерительного датчика (1; 2; 3; 4; 5; 6; 7; 8; 9) приведены на рисунке 2).

Общий вид приборов и места нанесения пломбировки от несанкционированного доступа представлены на рисунках 1-3.

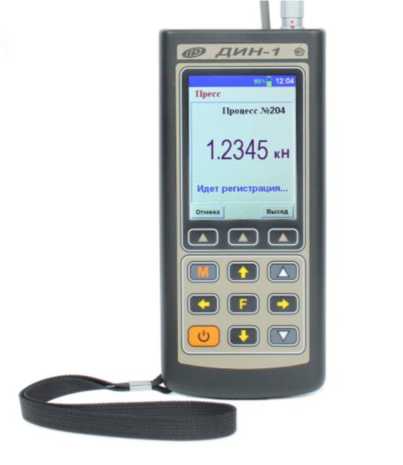

Рисунок 1 - Общий вид электронного блока динамометра

Исполнение 3

Исполнение 4

Исполнение 9

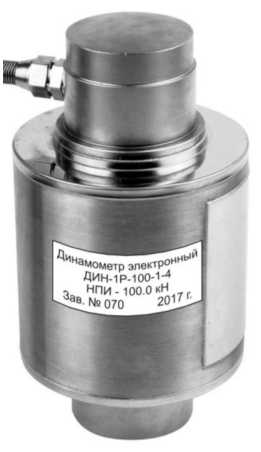

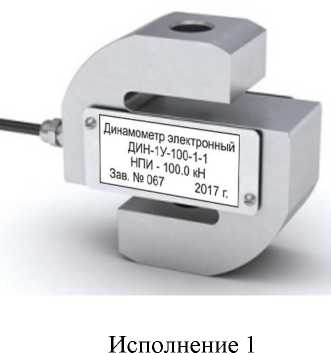

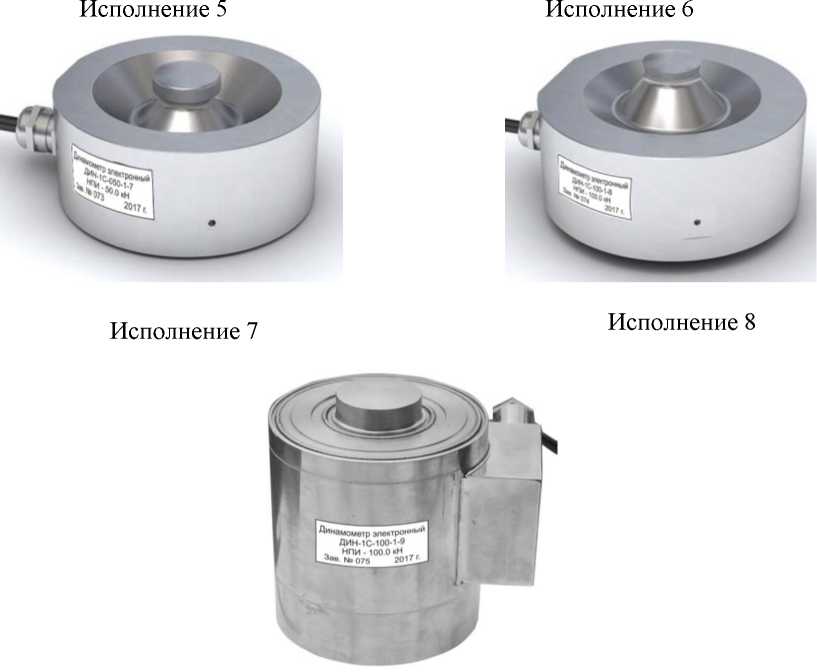

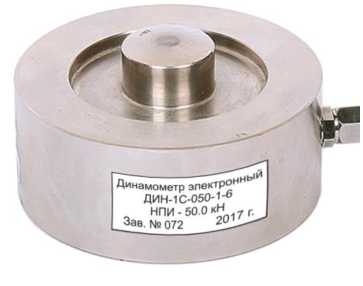

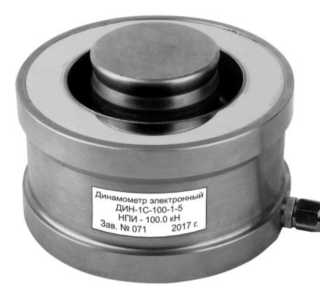

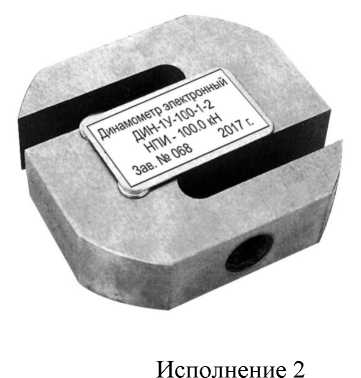

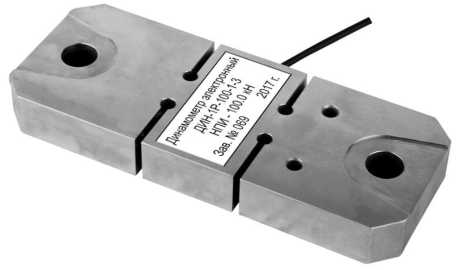

Рисунок 2 - Виды исполнений силоизмерительного датчика

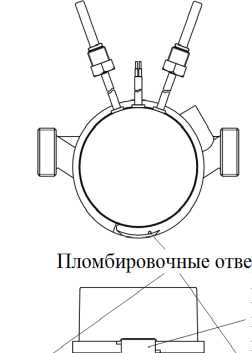

Рисунок 3 - Место нанесения пломбировки от несанкционированного доступа на панели электронного блока

Программное обеспечение

Программное обеспечение приборов (далее - ПО) неизменяемое и несчитываемое. Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» по Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Технические

Знак утверждения типа

наносится наклейкой на лицевые панели электронных блоков приборов и печатается типографским способом в левом верхнем углу титульного листа Руководств по эксплуатации НКИП.408641.100 РЭ.

Комплектность средства измерений

Таблица 4 - Комплектность

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 8.640-2014 ГСИ. Государственная поверочная схема для средств измерений силы;

ГОСТ Р 55223-2012 Динамометры. Общие метрологические и технические требования. ISO 376:2011;

ТУ 4273-018-7453096769-2010 Динамометры электронные ДИН-1. Технические условия.

Изготовитель

Общество с ограниченной ответственностью Научно-производственное предприятие «Интерприбор» (ООО НПП «Интерприбор»)

ИНН 7453096769

Адрес: 454126, г. Челябинск, ул. Тернопольская, д. 6, эт. 5, оф. 508

Телефон/факс: (351) 729-88-85; (351) 211-54-30(-31)

Е-mail: info@interpribor.ru

Web-сайт: www.interpribor.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Челябинской области» (ФБУ «Челябинский ЦСМ»)

Адрес: 454048, г.Челябинск, ул. Энгельса, д. 101

Телефон/факс: (351) 232-04-01

Е-mail: stand@chelcsm.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311280.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «31» октября 2024 г. № 2612

Регистрационный № 1128-89

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Термометры стеклянные для испытаний нефтепродуктов ТН-8М

Назначение средства измерений

Термометры стеклянные для испытаний нефтепродуктов ТН-8М для измерений температуры нефтепродуктов.

для испытаний нефтепродуктов ТН-8М состоят из капиллярной трубки с резервуаром, заполненным термометрической жидкостью. Капиллярная трубка защищена стеклянной оболочкой, внутрь которой вложена шкала, служащая для отсчета измеряемой температуры.

Термометры стеклянные для испытаний нефтепродуктов ТН-8М выпускаются в одной модификации.

Знак поверки наносится на паспорт или свидетельство о поверке. Общий вид средства измерений представлен на рисунке 1.

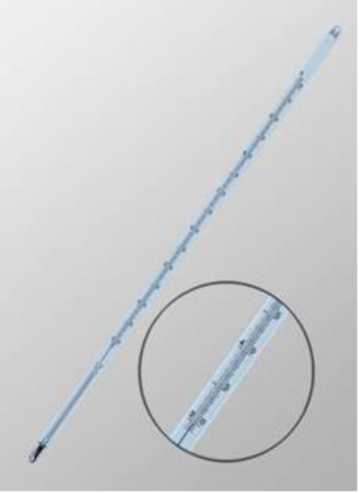

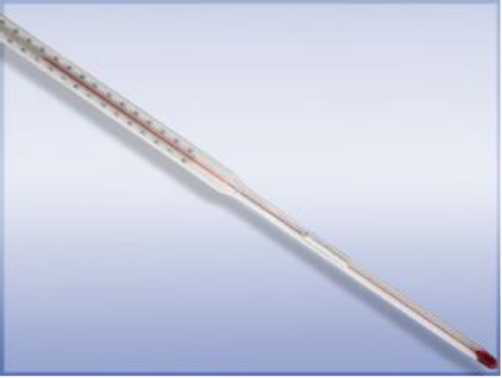

Рисунок 1 - Общий вид термометров стеклянных для испытаний нефтепродуктов ТН-8М

Пломбирование термометров не предусмотрено.

Метрологические и технические характеристики

Таблица 1 -

Таблица 2 - Основные технические

Знак утверждения типа

наносится в верхнем левом углу паспорта типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные документы, устанавливающие требования к термометрам стеклянным для испытаний нефтепродуктов ТН-8М

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;

ГОСТ 8.279-78 ГСИ. Термометры стеклянные жидкостные рабочие. Методика поверки;

ГОСТ 400-80 Термометры стеклянные для испытаний нефтепродуктов. Технические условия.

Изготовитель

Акционерное общество «ТЕРМОПРИБОР» (АО «ТЕРМОПРИБОР»)

ИНН 5020002728

Юридический адрес: 141607, Московская обл., г. Клин, Волоколамское ш., д. 44

Тел.: +7 (49624) 2-60-87, факс: +7 (49624) 2-60-94

E-mail: thermopribor@thermopribor.com

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Московской области» (ФБУ «ЦСМ Московской области»)

ИНН 5044000470

Адрес: 141570, Московская обл., Солнечногорский р-н, рп. Менделеево

Тел.: +7 (49624) 2-41-62, факс: +7 (49624) 7-70-70

E-mail: welcome@mosoblcsm.ru

Уникальный номер записи в реестре аккредитованных лиц № 30083-08.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «31» октября 2024 г. № 2612

Регистрационный № 113-98

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Термометры стеклянные для испытаний нефтепродуктов ТН-5

Назначение средства измерений

Термометры стеклянные для испытаний нефтепродуктов ТН-5 предназначены для измерений температуры плавления парафинов.

Описание средства измерений

Принцип действия термометров стеклянных для испытаний нефтепродуктов ТН-5 основан на тепловом изменении объема термометрической жидкости, в зависимости от температуры измеряемой среды.

Термометры стеклянные для испытаний нефтепродуктов ТН-5 состоят из капиллярной трубки с резервуаром, заполненным термометрической жидкостью. Капиллярная трубка защищена стеклянной оболочкой, внутрь которой вложена шкала, служащая для отсчета измеряемой температуры.

Термометры стеклянные для испытаний нефтепродуктов ТН-5 выпускаются в одной модификации.

Общий вид средства измерений представлен на рисунке 1.

Рисунок 1 - Общий вид термометров стеклянных для испытаний нефтепродуктов ТН-5

Пломбирование термометров не предусмотрено.

Знак поверки наносится на паспорт или свидетельство о поверке.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Знак утверждения типа

наносится в верхнем левом углу паспорта типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные документы, устанавливающие требования к термометрам стеклянным для испытаний нефтепродуктов ТН-5

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;

ГОСТ 8.279-78 ГСИ. Термометры стеклянные жидкостные рабочие. Методика поверки;

ГОСТ 400-80 Термометры стеклянные для испытаний нефтепродуктов. Технические условия.

Изготовитель

Акционерное общество «ТЕРМОПРИБОР» (АО «ТЕРМОПРИБОР»)

ИНН 5020002728

Юридический адрес: 141607, Московская обл., г. Клин, Волоколамское ш., д. 44

Тел.: +7 (49624) 2-60-87, факс: +7 (49624) 2-60-94

E-mail: thermopribor@thermopribor.com

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Московской области» (ФБУ «ЦСМ Московской области»)

ИНН 5044000470

Адрес: 141570, Московская обл., Солнечногорский р-н, рп. Менделеево

Тел.: +7 (49624) 2-41-62, факс: +7 (49624) 7-70-70

E-mail: welcome@mosoblcsm.ru

Уникальный номер записи в реестре аккредитованных лиц № 30083-08.

Общий вид счетчиков представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки представлены на рисунках 2-4.

а)

б)

в)

Гефест 06.V1.I, Гефест 06.V1.R, Гефест 06.V1.M, Гефест 06.V1.F,

Гефест 15.V2.I, Гефест 15.V2.R, Гефест 15.V2.M, Гефест 15.V2.F;

Гефест 15.A1.I, Гефест 15.A1.R, Гефест 15.A1.M, Гефест 15.A1.F;

Гефест 15.A2.I, Гефест 15.A2.R, Гефест 15.A2.M, Гефест 15.A2.F;

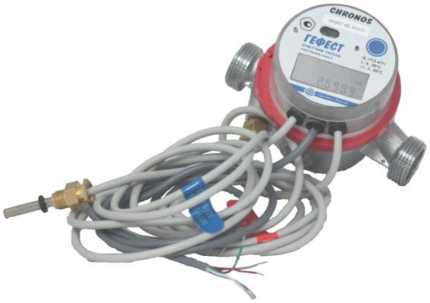

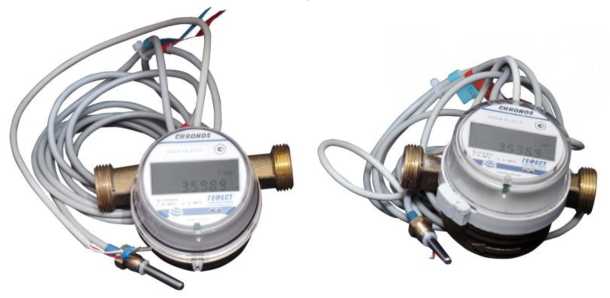

Рисунок 1- Общий вид счетчиков тепла

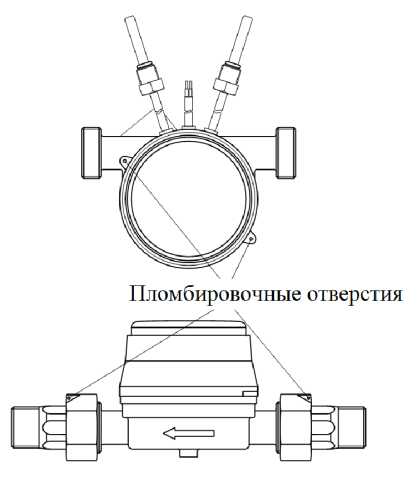

Рисунок 2- Схема пломбировки от несанкционированного доступа, обозначения места

нанесения знака поверки на счетчики тепла Гефест 06.V1.I, Гефест 06.V1.R, Гефест 06.V1.M,

Гефест 06.V1.F, Гефест 15.V2.I, Гефест 15.V2.R, Гефест 15.V2.M, Гефест 15.V2.F

Р и с ун о к 3 - Схема пломбировки от несанкционированного доступа счетчиков тепла

Гефест 15.A1.I, Гефест 15.A1.R, Гефест 15.A1.M, Гефест 15.A1.F

Гарантийная этикетка завода-изготовителя

или

поверительное клеймо в виде саморазрушающейся наклейки

Р и с ун о к 4 - Схема пломбировки от несанкционированного доступа, обозначения места нанесения знака поверки на счетчики тепла Гефест 15.A2.I, Гефест 15.A2.R, Гефест 15.A2.M, Гефест 15.A2.F

Заводской номер в виде цифрового обозначения, обеспечивающий идентификацию каждого экземпляра средств измерений, наносится под крышкой, типографским способом.

тексту - ПО) записано в микроконтроллере счетчиков и предназначено для управления работой счетчиков, сбора, обработки и передачи измерительной информации.

Конструкция счетчиков исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Нормирование метрологических характеристик счетчика проведено с учетом того, что ПО является неотъемлемой частью счетчиков.

Идентификационные данные ПО приведены в таблице 1.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1-

обеспечения

данные

Метрологические и технические характеристики

Таблица 2-

Таблица 3- Основные технические

Знак утверждения типа

наносится на этикетку счетчиков, расположенную под крышкой, методом шелкографии или типографским способом и на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 4- Комплектность

Сведения о методиках (методах) измерений

приведены в разделе 3 «Описание и работа счетчика тепла «Гефест»» документа СЭТ.469333.100 ПС «Счетчик тепла «Гефест». Паспорт».

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ Р 51649-2014 «Теплосчетчики для водяных систем теплоснабжения. Общие технические условия»;

ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры»;

СЭТ.469333.100 ТУ «Счетчики тепла «Гефест». Технические условия».

Изготовитель

Общество с ограниченной ответственностью «Сфера экономных технологий» (ООО «СЭТ»)

ИНН 5506227284

Юридический адрес: 644021, г. Омск, ул. 7-я Линия, д. 132, оф. 212

Адрес места осуществления деятельности: 644021, г. Омск, ул. 7-я Линия, д. 132 Тел.:+7 (3812) 30-17-40

E-mail: info@chronosmeter.ru

Web-сайт: https://chronosmeter.com/

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ФБУ «Омский ЦСМ») ИНН 5502029980

Адрес: 644116, Омская обл., г. Омск, ул. Северная 24-я, д. 117А

Телефон (факс): +7 (3812) 68-07-99; 68-04-07

E-mail: info@ocsm.omsk.ru

Web-сайт: http://csm.omsk.ru/

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311670.
