МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

31 октября 2024 г.

2613

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

1. Внести изменения в сведения об утвержденных типах средств влияющих настоящему

измерений в части конструктивных изменений, на их метрологические характеристики, согласно приложению к приказу.

2. Утвердить  измененные  описания

прилагаемые к настоящему приказу.

3. Распространить действие методик установленных   согласно приложению

на средства измерений, находящиеся в эксплуатации.

4. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и  сведений,  утвержденным приказом Министерства промышленности

и торговли Российской Федерации от 28 августа 2020 г. № 2906.

5. Контроль за исполнением настоящего приказа оставляю за собой.

< >

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

типов  средств

поверки средств к настоящему

измерений,

измерений,

приказу,

Заместитель руководителя

Е.Р. Лазаренко

Сертификат: 525EEF525B83502D7A69D9FC03064C2A

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 06.03.2024 до 30.05.2025

\_________________________




ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию

от « _^1 »

и метрологии __2024 г. № _^6_13 Сведения об утвержденных типах средств измерений, подлежащие изменению в части конструктивных изменений, влияющих на метрологические характеристики средства измерений

№ п/

Наименование типа

Обозначение

типа

Заводской

номер

Регистрационный номер в ФИФ

Правообладатель

Отменяемая методика

поверки

Действие методики поверки сохраняется

Устанавлива-емая

методика поверки

Добавляе мый изготови тель

1

1.

Комплексы средств измерений модульные

КСИМ-03

КСИМ-03 в составе ПАС-05, заводской № 24039, включающий в себя модули МВПС-3 заводской № 4461, МВДИ-3 заводской № 4473, МВАО-3 заводской № 4463, МВСТ-3 заводской № 4474, МТВИ-5 заводской № 4476, МУВВ заводской № 4460

5

28166-11

6

Приказ Росстандарта №2613 от 31.10.2024, https://oei-analitika.ru

7

МП-2201

0004-2011

8

Приказ Росстандарта №2613 от 31.10.2024, https://oei-analitika.ru

10

МП-2201-0004 с

Изменением № 1

Приказ Росстандарта №2613 от 31.10.2024, https://oei-analitika.ru

Дата утверждения акта испыта

ний

11

13.08.

2024

Заявитель

Юридическое лицо, проводившее испытания

12

13

Закрытое

ФГБУ

акционерное

«ВНИИМС»,

общество

г. Москва

«Научно-

производствен

ное

предприятие

«Центравтомат

ика» (ЗАО

«НПП

«Центравтомат

ика»), г.

Воронеж

2.

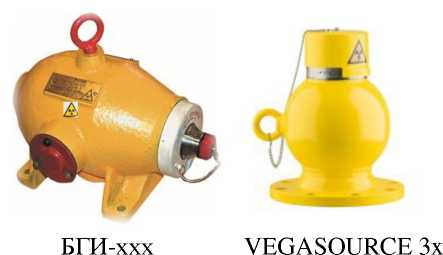

Комплексы

PROTRAC

Комплексы с

52344-12

3.

измерения уровня и плотности

радиоизотопные

Комплексы

измерительновычислительные

«Вектор-

02»

Расходомеры ультразвуковые

УЗР-868-

ГФ(Х), ГМ(Х), ГП(Х)

радиометрическими датчиками модификации SOLITRAC 31, зав. №№ 14120058, 14120059; комплексы с радиометрическими датчиками модификации MINITRAC 31, зав. №№ 14120049, 14120050, 14120051, 14120052, 14120053, 14120054, 14120055, 14120056, 14120057; комплекс с

радиометрическим датчиком модификации FIBERTRAC 31, зав.

№ 56664092 029

УЗР-868-ГМХ зав. №21-016669, УЗР-868-ГПХ зав. №21016460

62761-15

64896-16

Приказ Росстандарта №2613 от 31.10.2024, https://oei-analitika.ru
Приказ Росстандарта №2613 от 31.10.2024, https://oei-analitika.ru
Приказ Росстандарта №2613 от 31.10.2024, https://oei-analitika.ru

МП 52344-12

МП 62761-15

МП 0398-132016

Приказ Росстандарта №2613 от 31.10.2024, https://oei-analitika.ru
Приказ Росстандарта №2613 от 31.10.2024, https://oei-analitika.ru
Приказ Росстандарта №2613 от 31.10.2024, https://oei-analitika.ru

МП 55-221-2024

ВЯ.10.1707697.00

МП

МП 1457-13-2022

Приказ Росстандарта №2613 от 31.10.2024, https://oei-analitika.ru
Приказ Росстандарта №2613 от 31.10.2024, https://oei-analitika.ru
Приказ Росстандарта №2613 от 31.10.2024, https://oei-analitika.ru

06.09.

2024 г.

27.04.

2024

21.05.

2024

Общество с

УНИИМ -

ограниченной

филиал ФГУП

ответственнос

«ВНИИМ им.

тью «ВЕГА

Д.И.Менделее

ИНСТРУМЕН

ва», г.

ТС» (ООО «ВЕГА ИНСТРУМЕН ТС»), г. Москва

Екатеринбург

Общество с

ФБУ

ограниченной

«Тюменский

ответственнос

ЦСМ», г.

тью «Инженернопроизводствен ная фирма Вектор» (ООО «ИПФ Вектор»), г.

Тюмень

Тюмень

Акционерное общество «ДС

Контролз» (АО «ДС Контролз»), г.

Великий

Новгород

ВНИИР-филиал ФГУП «ВНИИМ им. Д.И.Менделее ва», г. Казань

5.

Теплосчетчики

СТ 20

СТ 20 ПМ зав.

№№24-0956, 2401957

80314-20

МП 208-0302023

26.51.70-00906469904

(для выпущенных до 22.08.2023)

МП 208-075-2024

29.08.

2024

Общество с ограниченной ответственнос тью

«Водомер» (ООО «Водомер»), Московская обл., г.

Мытищи

ФГБУ

«ВНИИМС», г. Москва

6.

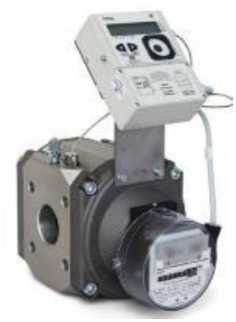

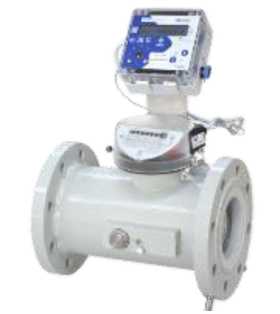

Комплексы для измерения количества газа

СГ-ТКР

исп. СГ-ТКР-Т-250

зав. №3424070208

88224-23

Общество с ограниченной ответственностью «ТАУГАЗ» (ООО «ТАУГАЗ»), Нижегородская обл., г. Арзамас

МП 1711/3311229-2022 (с изменением №1)

МП 1711/3-311229

2022 (с изменением №2)

19.08.

2024

Общество с ограниченной ответственнос тью

«ТАУГАЗ» (ООО «ТАУГАЗ»), Нижегородска я обл., г.

Арзамас

ООО ЦМ «СТП», г.

Казань

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «31» октября 2024 г. № 2613

Лист № 1

Всего листов 10

Регистрационный № 64896-16

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Расходомеры ультразвуковые УЗР-868-ГФ(Х), ГМ(Х), ГП(Х)

Назначение средства измерений

Расходомеры ультразвуковые УЗР-868-ГФ(Х), ГМ(Х), ГП(Х) (далее - расходомеры) предназначены для измерений скорости, объемного расхода (объема) природного, попутного (свободного) нефтяного, факельного, отходящего дымового, коллекторного и других газов, массового расхода (массы) водяного пара, а также вычисления объемного расхода (объема) природного, попутного (свободного) нефтяного, факельного газов, приведенных к стандартным условиям по ГОСТ 2939-63.

Описание средства измерений

Расходомеры состоят из ультразвуковых преобразователей (ультразвуковых датчиков), установленных на участке измерительном с фланцевыми соединениями и электронно-вычислительного блока (далее - ЭВБ). Допускается установка ультразвуковых датчиков непосредственно на измерительный трубопровод, а также с использованием механизма извлечения (лубрикаторного типа). Ультразвуковой датчик представляет собой пьезокристалл, установленный внутри металлического корпуса. Подключение ультразвукового датчика к ЭВБ осуществляется внутри взрывонепроницаемой оболочки, в которой может размещаться предусилитель.

Принцип действия расходомеров основан на определении разности интервалов времени прохождения ультразвуковых импульсов по направлению потока рабочей среды и против него.

Расходомеры модели УЗР-868-ГФ(Х) предназначены для измерения скорости, объемного расхода (объема) попутного (свободного) нефтяного, факельного газов при рабочих условиях, а также при использовании преобразователей давления и температуры, вычисления объемного расхода (объема) попутного (свободного) нефтяного, факельного газов, приведенных к стандартным условиям по ГОСТ 2939-63. УЗР-868-ГФ(Х) позволяет измерять массовый расход и массу факельного газа. Ультразвуковые преобразователи могут быть установлены в измерительный участок или непосредственно в технологическую линию, используя процедуру «горячей или холодной врезки».

Расходомеры модели УЗР-868-ГМ(Х) общепромышленного назначения предназначены для измерения скорости, объемного расхода (объема) природного, попутного (свободного) нефтяного, факельного, отходящего дымового, коллекторного и иных газов с известными физическими свойствами при рабочих условиях, а также при использовании преобразователей давления и температуры вычисления объемного расхода (объема) природного, попутного (свободного) нефтяного, факельного газов, приведенного к стандартным условиям по ГОСТ 2939-63. УЗР-868-ГМ(Х) позволяет измерять массовый расход и массу природного, попутного и свободного нефтяного, факельного газов. Ультразвуковые преобразователи могут быть установлены в измерительный участок или непосредственно в технологическую линию, используя процедуру «горячей или холодной врезки».

Расходомеры моделей УЗР-868-ГП(Х) предназначены для измерения скорости, объемного расхода (объема) насыщенного и перегретого пара, а также при использовании преобразователей давления и температуры расчета массового расхода (массы) насыщенного и перегретого пара.

Расходомеры имеют различные исполнения по способу подключения к трубопроводу:

  • - измерительный трубопровод с фланцевыми исполнениями;

  • - монтаж на измерительном трубопроводе на месте эксплуатации.

ЭВБ расходомеров обеспечивают выполнение следующих функций:

  • -  цифровая обработка сигналов, поступающих с ультразвуковых преобразователей;

  • - измерение и преобразование входных аналоговых сигналов постоянного тока от преобразователей давления и температуры;

  • - обработка, отображение и хранение измерительной информации и настроечных параметров расходомеров;

  • - передача измерительной информации по аналоговым и различным цифровым интерфейсам;

    и непреднамеренных изменений и

  • -   защита от преднамеренных несанкционированного доступа.

Расчет физических свойств газа в

расходомерах моделей УЗР-868-ГФ(Х) и методике ГСССД МР-113-03 или

УЗР-868-ГМ(Х)    осуществляется по

ГОСТ 30319.2-2015 - ГОСТ 30319.3-2015.

Расчет физических свойств водяного пара в расходомерах моделей УЗР-868-ГП(Х) осуществляется по методике ГСССД 187-99.

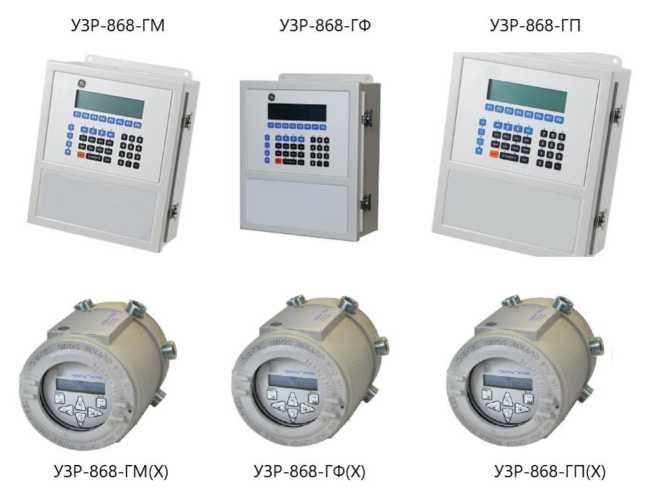

Общий вид ЭВБ, устанавливаемых на расходомеры УЗР-868-ГФ(Х), ГМ(Х), ГП(Х) представлен на рисунке

Рисунок 1. Внешний вид расходомеров УЗР-868-ГФ(Х), ГМ(Х), ГП(Х) представлен на рисунке 2.

Приказ Росстандарта №2613 от 31.10.2024, https://oei-analitika.ru

Рисунок 1 - Общий вид ЭВБ расходомера

Приказ Росстандарта №2613 от 31.10.2024, https://oei-analitika.ru

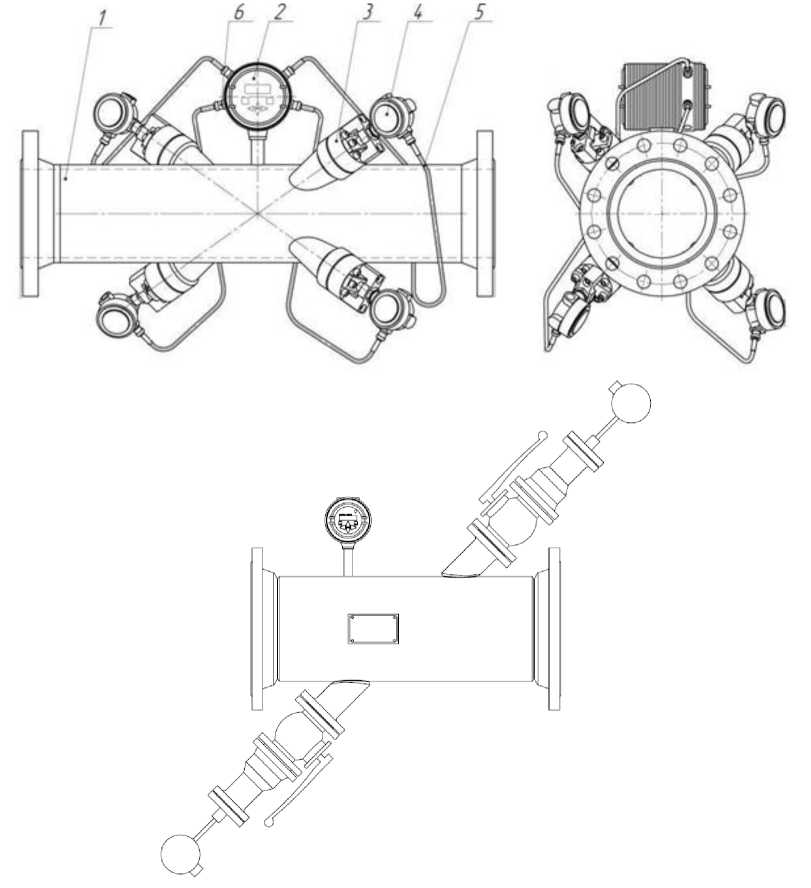

Рисунок 2 - Внешний вид и составные части расходомера УЗР-868-ГМ(Х), ГФ(Х), ГП( Х)

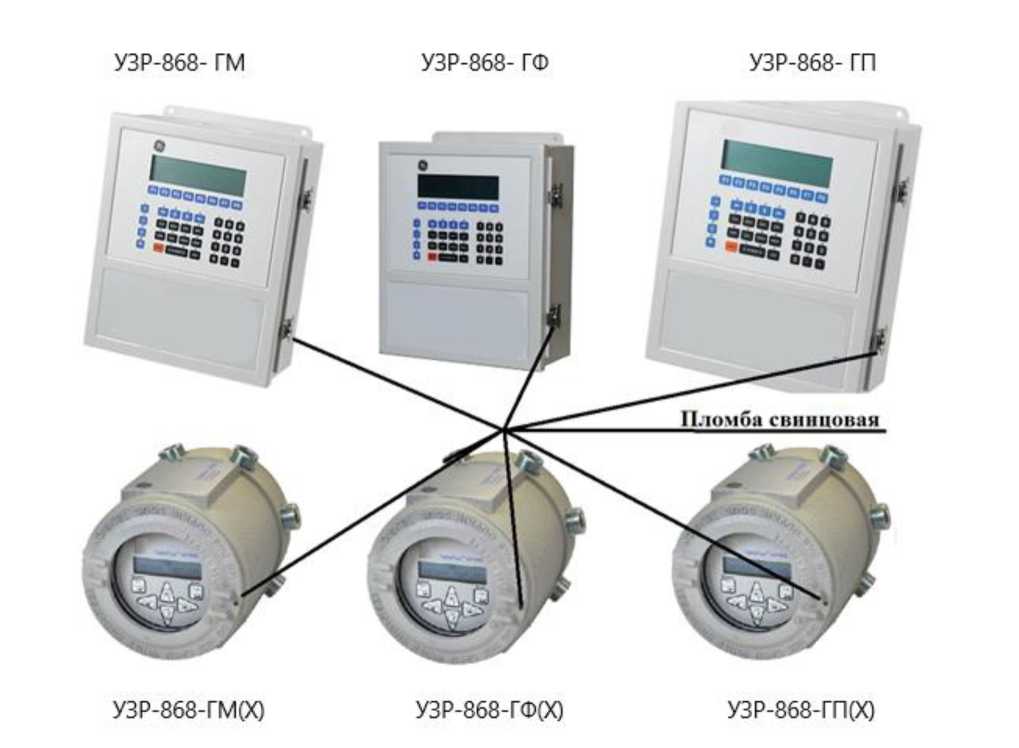

На рисунке 3 представлена схема пломбировки от несанкционированного доступа. Пломбы, предотвращающие доступ к элементам конструкции, устанавливаются изготовителем расходомеров или организацией, выполняющей ремонт расходомеров. Знак поверки на расходомер не наносится. Знак утверждения типа, заводской номер состоящий из 8 цифр, разделенных дефисом и дата изготовления наносятся на маркировочную табличку методом лазерной гравировки. Общий вид маркировочной таблички представлен на рисунке 4.

Приказ Росстандарта №2613 от 31.10.2024, https://oei-analitika.ru

Рисунок 3 - Схема пломбирования расходомеров УЗР-868-ГМ(Х), ГФ(Х), ГП( Х)

Приказ Росстандарта №2613 от 31.10.2024, https://oei-analitika.ru ДС^КОНТРОЛЗ Великий Новгород. Россш^ Расходомер улылразбукобой Модель:

Лснмк|п«отовл4              Позиция:

<                               В|

теипероиура окружающей среОм:

№ серш. I

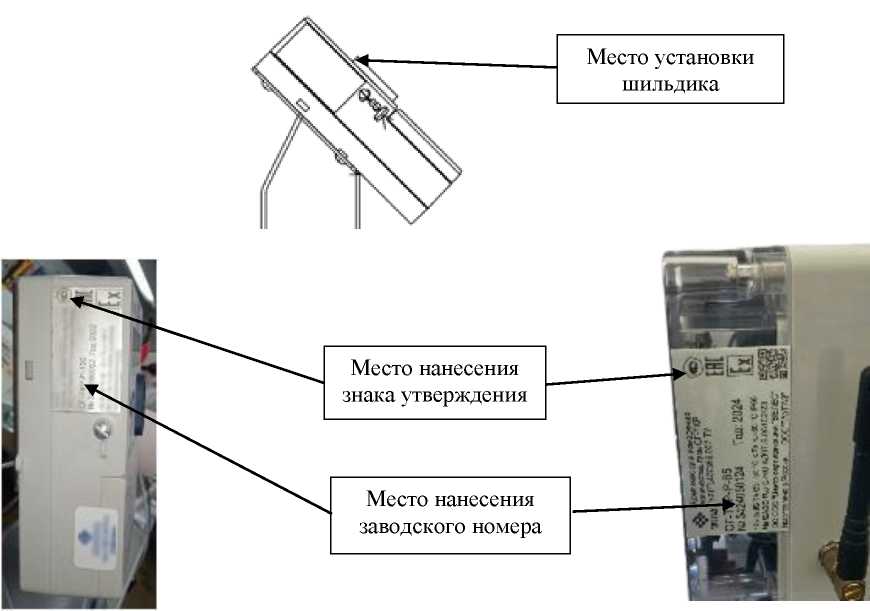

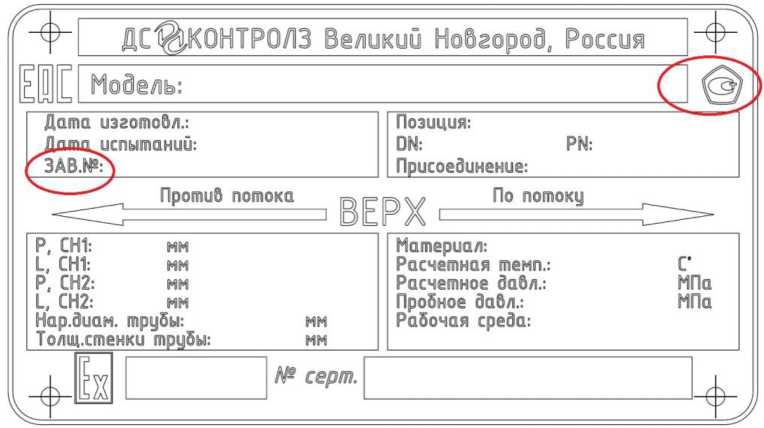

Рисунок 4 - Место нанесения знака утверждения типа и заводского номера

Программное обеспечение

Программное обеспечение (далее - ПО) расходомеров по аппаратному обеспечению является встроенным. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО хранится в энергонезависимой памяти.

Встроенное программное обеспечение (ПО) расходомеров используется для измерения объемного расхода и объема газа в рабочих условиях, в том числе природного и свободного нефтяного и факельного, передачи результатов измерения, настройки, самодиагностики расходомеров и архивирования измеренных данных. При настройке и калибровке на заводе прошивается ПО.

Защита ПО расходомеров от несанкционированного доступа с целью изменения параметров, влияющих на метрологические характеристики, осуществляется путем аутентификации (введением пароля администратора), ведения доступного только для чтения журнала событий и ошибок. Возможность внесения преднамеренных и непреднамеренных изменений в ПО расходомеров исключается наличием в расходомерах функции определения целостности ПО при включении и ограничением свободного доступа к цифровым интерфейсам связи.

Уровень защиты от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Идентификация ПО расходомеров осуществляется путем отображения на дисплее расходомера или подключенного к нему инженерного персонального компьютера структуры идентификационных данных, содержащей номер версии ПО расходомера.

Идентификационные данные встроенного программного обеспечения расходомеров приведены в таблице 1.

Таблица 1 -

данные ПО

УЗР-868-ГФ

Идентификационные данные (признаки)

г\                 *

Значение*

Идентификационное наименование ПО

GF868.BIN

GF868.HRT.BIN

GF868.G1A.BIN

Номер версии (идентификационный номер) ПО, не ниже

GF3R

GF3R-HRT

GF3S-G1A

Цифровой идентификатор ПО, не ниже

E0EE

2026

74A1

УЗР-868-ГФ

Идентификационные данные (признаки)

Значение*

Идентификационное наименование ПО

GF868.BIN

GF868.HRT.BIN

GF868.G1A.BIN

Номер версии (идентификационный номер) ПО, не ниже

GF3R

GF3R-HRT

GF3S-G1A

Цифровой идентификатор ПО, не ниже

E0EE

2026

74A1

УЗР-868-ГФХ

Идентификационные данные (признаки)

*

Значение*

Идентификационное наименование

ПО

GF868.BIN

Номер версии (идентификационный номер) ПО, не ниже

Y4FF

Цифровой идентификатор ПО, не ниже

6DFD

УЗР-868-ГМ

Идентификационные данные (признаки)

*

Значение*

Идентификационное наименование

ПО

GM868.BIN

Номер версии (идентификационный номер) ПО, не ниже

GM3Q

Цифровой идентификатор ПО, не ниже

0EB9

УЗР-868-ГМХ

Идентификационные данные (признаки)

*

Значение*

Идентификационное наименование

ПО

XGM868.BIN

XGM868.HRT.BIN

XGM868i.BI

N

Номер версии (идентификационный номер) ПО, не ниже

Y3FM

Y3C.HRT

Y4FM

Цифровой идентификатор ПО, не ниже

9347

2CE6

6F43

Окончание таблицы 1

УЗР-868-ГП

Идентификационные данные (признаки)

*

Значение*

Идентификационное наименование ПО

GS868.BIN

Номер версии (идентификационный номер) ПО, не ниже

GS3N

Цифровой идентификатор ПО, не ниже

42A8

УЗР-868-ГПХ

Идентификационные данные (признаки)

*

Значение*

Идентификационное наименование ПО

XGS868.BIN

XGS868i.BIN

Номер версии (идентификационный номер) ПО, не ниже

Y3FS

Y4FS

Цифровой идентификатор ПО, не ниже

91BF

6F1F

Примечание: *- Номер версии ПО и цифровой идентификатор ПО зависит от модели и комплектации расходомеров и могут быть изменены изготовителем при выпуске из производства. Цифровой идентификатор указывается в паспорте расходомера

Метрологические и технические характеристики

Основные метрологические и технические характеристики расходомеров приведены в таблице 2.

Таблица 2 - Основные

и технические

Наименование характеристики

Модель

УЗР-868-ГФ

УЗР-868-ГФХ

УЗР-868-ГМ

УЗР-868-ГМХ

УЗР-868-ГП

УЗР-868-ГПХ

Диапазон измерений объемного расхода измеряемой среды в рабочих условиях, м3

В зависимости от модели расходомера и диаметра измерительного трубопровода 1)

Диапазон измерения скорости, м/с

от 0,08 до 120

от 0,08 до 46

Максимально количество каналов измерения скорости и объемного расхода

2

Наружный диаметр измерительного трубопровода (D), мм

от 50 до 3000

от 50 до 1200

Температура измеряемой среды, °С

от -70 до +150 (от -70 до +280)2) (от -220 до +120)2) (от -190 до +450)2)

от -55 до +150 (от -220 до

+450)2)

Максимальное давление измеряемой среды3), МПа:

50<D<200 мм

до 42

D>200 мм

до 24

Продолжение таблицы 2

Наименование характеристики

УЗР-868-ГФ

УЗР-868-ГФХ

Модель

УЗР-868-ГМ

УЗР-868-ГМХ

УЗР-868-ГП

УЗР-868-ГПХ

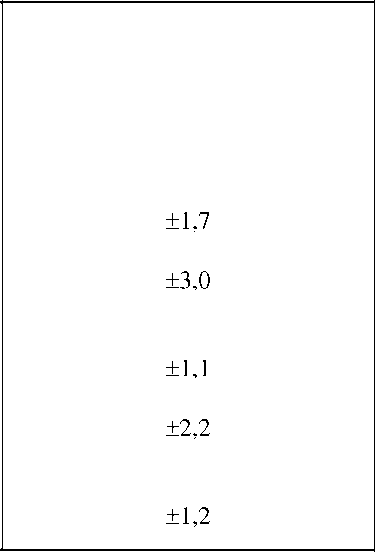

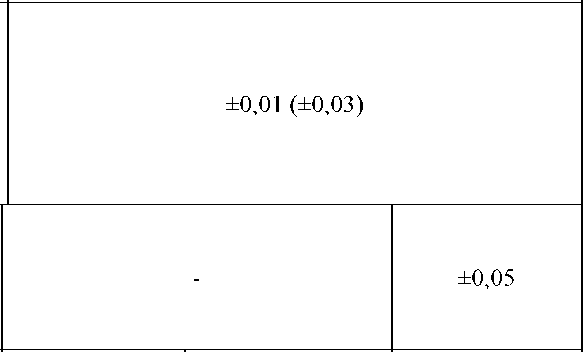

Пределы допускаемой относительной погрешности при измерении скорости (V), объемного расхода (объема) при калибровке или поверке проливным методом, % -1 канальное исполнение ( V>1,5 м/с) (V=0,08_ 1,5 м/с)

-2 канальное исполнение ( V>1,5 м/с)

(V=0,08_ 1,5 м/с)

Пределы допускаемой относительной погрешности при измерении скорости (V), объемного расхода (объема) при калибровке или поверке имитационным методом, %

  • - 1 канальное исnолнение(V>1,5м/с)

  • - 2 канальное исnолнение(V>1,5м/с)

  • - 1 канальное исполнение (0,08<У<1,5м/с)

  • - 2 канальное исполнение (0,08<¥<1,5м/с)

D<

1000 мм

D>

1000 мм

±1,5

±2,5

±1,0

±2,0

±2,0

±1,5

±4,0

±2,0

Пределы допускаемой приведенной погрешности аналоговых каналов ввода, %

Пределы допускаемой приведенной погрешности аналоговых каналов вывода, %

Пределы допускаемой относительной погрешности при вычислении объемного расхода (объема) попутного (свободного) нефтяного или природного газов (в зависимости от модели), приведенного к стандартным условиям, (для AGA8-92DC), %_______________

Пределы            допускаемой

относительной погрешности при вычислении массового расхода (массы) насыщенного и перегретого пара, %___________________________

Температура окружающей среды ЭВБ, °С

±0,1

±0,1

Приказ Росстандарта №2613 от 31.10.2024, https://oei-analitika.ru

от -20 до +55

(УЗР-868-ГФ)

от -40 до +60

(УЗР-868-

ГФХ)

от -20 до +55 (УЗР-868-ГМ) от -40 до +60 (УЗР-868-ГМХ)

от -20 до +55

(УЗР-868-ГП) от -40 до +60 (УЗР-868-ГПХ)

Окончание таблицы 2

Наименование характеристики

Модель

УЗР-868-ГФ

УЗР-868-ГФХ

УЗР-868-ГМ

УЗР-868-ГМХ

УЗР-868-ГП

УЗР-868-ГПХ

Температура хранения, °С

от -55 до +75

Максимальная длина кабеля от преобразователя к вычислителю, м

330

150

(УЗР-868-ГП)

330

(УЗР-868-ГПХ)

Входные сигналы:

аналоговый ( от 0/4 до 20 мА); импульсный; частотный; дискретный

Выходные сигналы:

аналоговый ( от 0/4 до 20 мА); импульсный; частотный; дискретный

Цифровые интерфейсы связи

RS232, RS48

RS485 или TCP

52), OPC сервер2', HART, Modbus /IP2), Ethernet TCP/IP2), OPC server2), Foundation FieldBus2'

Электропитание:

  • - напряжение переменного тока

  • - напряжение постоянного тока

220 В (±10%) 50±1 Гц от 12 до 48 В

220 В (±10%) 50±1 Гц от 12 до 28 В

Потребляемая мощность, не более, Вт

20

Габаритные размеры электронновычислительного и приемопередающего блоков, не более, мм

362х290х130 (УЗР-868-ГФ) 208х208х168 (УЗР-868-

ГФХ)

362х290х130

(УЗР-868-ГМ)

208х208х168 (УЗР-868-ГМХ)

362х290х130

(УЗР-868-ГП) 208х208х168 (УЗР-868-ГПХ)

Маркировка взрывозащиты

II Gb IIC T6 T1

Примечания:

  • 1) Максимальная скорость потока не более 120 м/с, конкретные значения допускаемой скорости потока и диапазона измерений расхода приведены в паспорте на расходомер;

  • 2) Комплектуется по спецзаказу;

  • 3) Согласно сертификату соответствия ТР ТС 032/2013.

Таблица 3 - Показатели надежности

Наименование характеристики

Значение

Средний срок службы, не менее, лет

10

Назначенный срок службы, лет

25

Знак утверждения типа

наносится на маркировочную табличку, закрепленную на расходомере методом лазерной гравировки и на титульные листы руководства по эксплуатации и паспорта типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность

Наименование

Кол-во, шт.

Примечание

Расходомер ультразвуковой

1

Модификация        в

зависимости от заказа

Расходомеры ультразвуковые УЗР-868-ГФ(Х), ГМ(Х), ГП(Х). Руководство по эксплуатации

1

Допускается поставлять один экземпляр в один адрес отгрузки

Расходомер ультразвуковой УЗР-868-ГФ(Х), ГМ(Х), ГП(Х). Паспорт

1

Расходомеры ультразвуковые УЗР-868-ГФ(Х), ГМ(Х), ГП(Х). Методика поверки

1

Допускается поставлять один экземпляр в один адрес отгрузки

Комплект монтажных частей

1

По заказу

Сведения о методиках (методах) измерений

Расходомеры ультразвуковые УЗР-868-ГФ(Х), ГМ(Х), ГП(Х). Руководство по эксплуатации. АБЕЛ.001.00.000 РЭ (раздел 1.4.).

Нормативные и технические документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»;

ТУ4213-017-49148464-2016. Расходомеры ультразвуковые УЗР-868-ГФ(Х), ГМ(Х), ГП(Х). Технические условия.

Изготовитель

Акционерное общество «ДС Контролз» (АО «ДС Контролз»)

ИНН 5321065626

Адрес: 173021, г. Великий Новгород, ул. Нехинская, д. 61 Тел. (8162) 55-78-98. Факс (8162) 55-79-21

E-mail: office@dscontrols.net

Испытательный центр

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (ВНИИР -филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)

Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Адрес места осуществления деятельности: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а»

Телефон (факс): (843) 272-70-62, (843) 272-00-32

E-mail: office@vniir.org

Web-сайт: www.vniir.org

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310592.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «31» октября 2024 г. № 2613

Лист № 1

Всего листов 8

Регистрационный № 62761-15

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы измерительно-вычислительные «Вектор-02»

Назначение средства измерений

(далее

ИВК)

Комплексы измерительно-вычислительные «Вектор-02» предназначены для измерения выходных токовых, частотных, импульсных и цифровых сигналов измерительных преобразователей, преобразования их в числовые значения измеряемых величин и вычисления результатов косвенных совокупных измерений в соответствии с установленными алгоритмами.

Описание средства измерений

Принцип действия ИВК основан на измерении и преобразовании входных электрических сигналов, поступающих от первичных преобразователей расхода, давления. температуры, объема, массы и т.д., в значения измеряемых величин. Вычисления результатов косвенных измерений осуществляются с помощью заложенного в ИВК программного обеспечения.

Конструктивно ИВК выполнен в двух исполнениях: в виде стационарного шкафа или переносного кейса. ИВК состоит из следующих функциональных блоков:

  • - промышленные компьютеры;

  • - платы гальванической развязки и подготовки входных сигналов;

  • - блоки питания;

  • - искробезопасные барьеры;

  • - блоки клеммных соединений.

ИВК обеспечивает выполнение следующих основных функций:

  • - измерение входных электрических сигналов, поступающих от измерительных преобразователей силы постоянного тока, частоты и периода импульсного сигнала, количества импульсов, количества импульсов за интервал времени и отношения количества импульсов за интервал времени;

  • - преобразование входных электрических сигналов в значения величин;

  • - контроль значений величин электрических сигналов;

  • - управление автоматическими пробоотборниками;

  • - управление электроприводами запорно-регулирующей арматуры, насосных агрегатов и турбокомпрессором;

  • - управление электроприводами крана-манипулятора или 4-х ходового крана ТПУ;

  • - управление гидроприводом компакт-прувера;

  • - формирование оперативных отчётов с возможностью просмотра и печати;

  • - создание и ведение журналов событий с возможностью просмотра и печати;

  • - создание и ведение архивов учетной информации с возможностью просмотра и печати;

  • - поверка и контроль метрологических характеристик (МХ) преобразователей расхода (ПР);

  • - формирование, архивирование, отображение и печать протоколов поверки и контроля ПР;

  • - обмен данными с компьютером верхнего уровня.

ИВК обеспечивает вычисление значений следующих основных величин:

  • - объёма продукта;

  • - массы продукта;

  • - объёмного и массового расхода продукта;

  • - суммарного объёмного и массового расхода продукта;

  • - температуры продукта;

  • - давления продукта;

  • - плотности продукта;

  • - вязкости продукта;

  • - перепада давления продукта;

  • - объёмной и массовой доли воды в продукте;

  • - массовой доли серы в продукте;

  • - параметры окружающей среды (влажность, температура, давления и т. д);

  • - коэффициента преобразования преобразователей объёмного расхода (ПОР) при определении МХ по ТПУ или КП;

  • - коэффициента преобразования ПОР при определении МХ по эталонному преобразователю расхода (ЭПР);

  • - коэффициента преобразования ПОР при определении МХ по мернику;

  • - коэффициента преобразования, коэффициента коррекции, градуировочного коэффициента преобразователя массового расхода (ПМР) при определении МХ по ТПУ или КП и преобразователю плотности (ПП);

  • - коэффициента преобразования, коэффициента коррекции, градуировочного коэффициента ПМР при определении МХ по ЭПР;

Пломбирование промышленных компьютеров, входящих в состав ИВК, осуществляется при помощи винтов с отверстиями, через которые проволокой обвязывается «корзина» каждого промышленного компьютера (Рисунок 2). Заводской номер, в виде цифрового обозначения, наносится на информационной табличке, размещаемой на внутренней стороне двери шкафа измерительно-вычислительного комплекса. Знак поверки наносят на пломбу, устанавливаемую на каркас промышленного компьютера.

Общий вид ИВК показан на рисунке 1.

Приказ Росстандарта №2613 от 31.10.2024, https://oei-analitika.ru

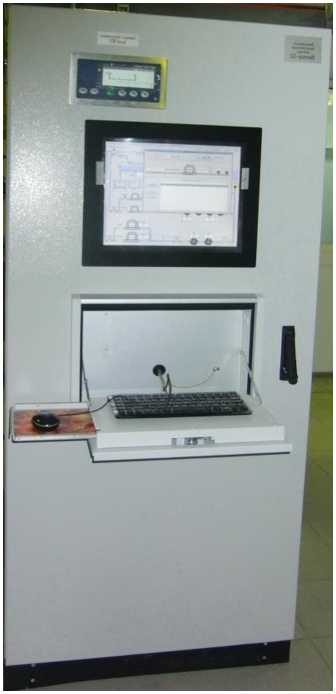

Рисунок 1 - Общий вид ИВК

Приказ Росстандарта №2613 от 31.10.2024, https://oei-analitika.ru

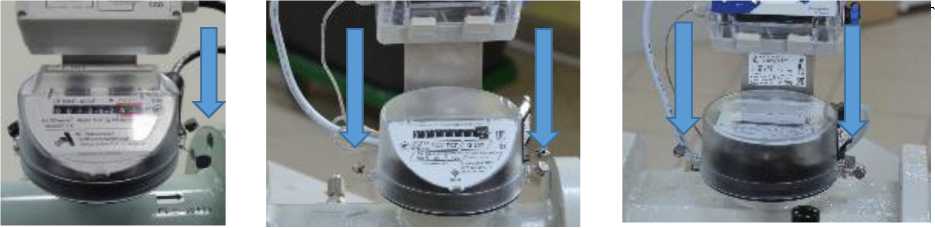

Рисунок 2 - Места установки поверительных пломб

Знак поверки

Приказ Росстандарта №2613 от 31.10.2024, https://oei-analitika.ru

Рисунок 3 - Место нанесения заводского номера и знака утверждения типа

Заводской

ООО ил.           Россия, г. Тюмень

вектор         ул. Шишкова д. 88

Измерительно-вычислительный комплекс ИВК « BE кто Р-02»

ТУ 4222-010-35349845-2015

Условия 31

Знак

М$сса 1|

утверждения

типа

Год выпуска 2016

Программное обеспечение

ИВК имеет встроенное прикладное программное обеспечение (далее - ПО ИВК)

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

ИВК «Вектор-02»

Идентификационное наименование ПО

icc mt

Номер версии (идентификационный номер) ПО

6.4.2

Цифровой идентификатор ПО

3555877189

Другие идентификационные данные

-

Защита данных от несанкционированного доступа в ПО ИВК обеспечивается разграничением прав пользователей. Введены четырехуровневая система доступа и система паролей. Предусмотрена физическая защита (опломбирование) контроллеров, установленных в ИВК, от несанкционированного доступа.

Контроль целостности и подлинности ПО осуществляется по номеру версии и цифровому идентификатору, вычисляемому по алгоритму CRC32. Влияние ПО ИВК на метрологические характеристики ИВК учтено при нормировании метрологических характеристик ИВК.

Уровень защиты в соответствии с Р 50.2.077-2014 - высокий.

Метрологические и технические характеристики

Таблица 2 -

Наименование характеристики

Значение

1

2

Аналоговые входы:

- диапазон измерения силы постоянного тока, мА

от 4 до 20

Аналоговые выходы:

- диапазон воспроизведения силы постоянного тока, мА

от 0 до 20

Импульсные входы:

- диапазон амплитуды входного сигнала, В

от 3 до 15

- диапазон измерения частоты импульсного сигнала, Г ц

от 10 до 10000

Импульсные входы:

- диапазон амплитуды входного сигнала, В

от 0,2 до 1

- диапазон измерения частоты импульсного сигнала, Г ц

от 10 до 2000

Частотные входы:

- диапазон амплитуда входного сигнала, В

от 3 до 5

- диапазон измерений частоты сигнала, Гц

от 10 до 2000

Пределы допускаемой абсолютной погрешности измерения силы постоянного тока, мА

± 0,010

Пределы допускаемой относительной погрешности измерения, %:

- периода импульсного сигнала

± 0,002

- частоты импульсного сигнала

± 0,002

- количества импульсов

± 0,005

- количества импульсов за интервал времени

± 0,005

- отношения количества импульсов за интервал времени

± 0,010

Пределы допускаемой относительной погрешности преобразования входных электрических сигналов в значение объёма продукта, %:

- для преобразователей объёмного расхода

± 0,005

- для преобразователей массового расхода жидкости и преобразователей плотности

± 0,025

Пределы допускаемой относительной погрешности преобразования входных электрических сигналов в значение массы жидкости, %:

- для преобразователей объёмного расхода и преобразователей плотности

± 0,025

- для преобразователей массового расхода

± 0,005

Пределы допускаемой относительной погрешности преобразования входных электрических сигналов в значение коэффициента преобразования объёмного преобразователя расхода при определении МХ, %:

- по трубопоршневой установке и КП

± 0,020

- по эталонному преобразователю объёмного расхода, контрольному преобразователю объёмного расхода

± 0,020

- по эталонному преобразователю массового расхода, контрольному преобразователю массового расхода и преобразователю плотности

± 0,025

таблицы 2

1

2

Пределы допускаемой относительной погрешности преобразования входных электрических сигналов в значение коэффициента преобразования преобразователя массового расхода при определении МХ, %:

- по трубопоршневой установке или КП и преобразователю плотности

± 0,025

- по эталонному преобразователю объёмного расхода, контрольному преобразователю объёмного расхода, преобразователю объемного расхода и преобразователю плотности

± 0,025

- по эталонному преобразователю массового расхода, контрольному преобразователю массового расхода

± 0,005

Отклонение результатов вычислений ИВК от расчётных значений, ед. мл. р.

1

Таблица 3 - Основные технические

Наименование характеристики

Значение

Количество каналов измерения силы постоянного тока (определяется заказом)

от 8 до 64

Количество каналов воспроизведения силы постоянного тока (определяется заказом)

от 2 до 8

Количество каналов измерения количества импульсов амплитудой от 3 до 15 В, частотой от 10 до 10000 Гц (определяется заказом)

от 8 до 24

Количество каналов измерения количества импульсов амплитудой от 0,2 до 1,0 В, частотой от 10 до 2000 Гц (определяется заказом)

от 2 до 6

Количество каналов измерения частотного сигнала амплитудой от 3 до 5 В, и частотой от 10 до 2000 Гц (определяется заказом)

от 2 до 6

Количество каналов для подключения детекторов трубопоршневой установки типа «сухой» контакт (определяется заказом)

4

Количество каналов типа «сухой» контакт (определяется заказом)

16 или 24

Количество выходных каналов типа «сухой» контакт (определяется заказом)

8 или 24

Условия эксплуатации:

- рабочий диапазон температуры окружающего воздуха, °С

от +5 до +35

- рабочий диапазон относительной влажности окружающего воздуха, %

от 30 до 80

- рабочий диапазон атмосферного давления, кПа

от 84 до 106

Параметры электропитания

- напряжение переменного тока, В

220+з2

- частота переменного тока, Гц

50±0,4

- потребляемая мощность, кВт, не более

1

Масса без упаковки, кг, не более

200

Габаритные размеры приборного шкафа, мм, не более

- ширина

800

- глубина

600

- высота

2000

Режим работы

непрерывный

Средний срок службы, лет, не менее

10

Знак утверждения типа

наносится на маркировочную табличку ИВК и титульные листы эксплуатационной документации методом компьютерной графики.

Комплектность средства измерений

Таблица 4 - Комплектность

Наименование

Обозначение

Количеств

о

Комплекс измерительно-вычислительный

Вектор-02

1 экз.

Комплекс измерительно-вычислительный «ВЕКТОР». Паспорт ИВК «ВЕКТОР»

4222.010.35349845 ПС

1 экз.

Комплекс измерительно-вычислительный «ВЕКТОР». Руководство по эксплуатации

4222.010.35349845 РЭ

1 экз.

Комплекс измерительно-вычислительный «ВЕКТОР». Руководство оператора

4222.010.35349845 РО

1 экз.

Комплекс измерительно-вычислительный «ВЕКТОР». Алгоритмы вычислений

4222.010.35349845 АВ

1 экз.

Комплекс измерительно-вычислительный «ВЕКТОР». Альбом схем

4222.010.35349845 АС

1 экз.

Комплект ЗИП

1 экз.

Резервная копия программного обеспечения

1 экз.

Сведения о методиках (методах) измерений

приведены в разделе «Использование по назначению» руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;

Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1- 10-16 до 100 А»;

ТУ 4222-010-35349845-2015 Комплексы измерительно-вычислительные «Вектор-02». Технические условия.

Изготовитель

Общество с ограниченной ответственностью «Инженерно-производственная фирма Вектор» (ООО «ИПФ Вектор»)

ИНН 7203256184

Юридический адрес: 625017, Тюменская обл., г.о. город Тюмень, г. Тюмень, ул. Авторемонтная, д. 51

Адрес места осуществления деятельности: 625031, г. Тюмень, ул. Шишкова, д. 88 Телефон (3452) 388-720

Факс (3452) 388-727

E-mail: sekretar@ipfvektor.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Тюменской и Курганской областях, Ханты-Мансийском автономном округе - Югре, Ямало-Ненецком автономном округе» (ФБУ «Тюменский ЦСМ»)

Адрес: 625027, г. Тюмень, ул. Минская, д. 88

Телефон: (3452) 500-532

E-mail: info@csm72.ru

Web-сайт: https://тцсм.рф

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311495.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «31» октября 2024 г. № 2613

Лист № 1

Всего листов 9

Регистрационный № 80314-20

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Теплосчётчики СТ 20

Назначение средства измерений

Теплосчётчики СТ 20 (далее - теплосчётчик) предназначены для измерений и регистрации: количества тепловой энергии/энергии охлаждения, тепловой мощности, объёмного и массового расхода (объёма и массы) теплоносителя, температуры (теплоносителя, наружного воздуха), разности температур и избыточного давления теплоносителя в системах тепло- и водоснабжения, а также измерения текущего времени.

Описание средства измерений

Теплосчётчик является измерительной системой вида ИС-1 по ГОСТ Р 8.596-2002 с функционально выделенными измерительными каналами (далее - ИК). В составе теплосчётчика реализованы простые (объёмного расхода (объёма), температуры теплоносителя, давления теплоносителя) и сложные (массы теплоносителя, разности температуры теплоносителя, тепловой энергии, тепловой мощности) ИК.

Принцип работы теплосчётчиков состоит в измерении и преобразовании значений объёмного расхода (объёма) и параметров теплоносителя (температуры, разности температур и давления) с последующим расчетом количества теплоносителя, тепловой энергии и тепловой мощности, в соответствии с уравнениями измерений.

Теплосчётчики конструктивно состоят из:

  • - вычислителя тепловой энергии ВТЭ-2 (регистрационный № 78082-20 в Федеральном информационном фонде по обеспечению единства измерений СИ) (далее -тепловычислитель) - 1 шт.;

  • - средств измерений утвержденного типа (далее - СИ) объёмного расхода и/или объёма с аналоговыми (частотные или числоимпульсные) выходными сигналами, в соответствии с таблицей 1 - от 1 до 6 шт.;

  • - СИ температуры или разности температур с аналоговыми (сопротивление с НСХ 100П, Pt100, 500П, Pt500) выходными сигналами, в соответствии с таблицей 2 - от 1 до 2 шт. (комплекты термопреобразователей) и от 0 до 2 шт. (термопреобразователей);

  • - СИ избыточного давления с аналоговыми (сила постоянного тока) выходными сигналами, в соответствии с таблицей 3 - от 0 до 4 шт.

Таблица 1 - СИ объёмного

и/или объёма

Наименование и тип СИ

Рег. №

1

2

Преобразователи расхода электромагнитные ПРЭМ

17858-112)

Расходомеры-счётчики жидкости ультразвуковые US800

21142-112)

Счётчики воды ультразвуковые ИРВИКОН СВ-200

23451-132)

Расходомеры-счётчики ультразвуковые ВЗЛЕТ МР

28363-142)

Преобразователи расхода электромагнитные МастерФлоу

31001-122)

Расходомеры-счётчики холодной и горячей воды ВСЭ

32075-112)

Счётчики крыльчатые одноструйные холодной и горячей воды ОСВХ и ОСВУ (ОСВУ)

32538-11

Счётчики холодной и горячей воды ВСКМ 90

32539-11

Счётчики турбинные холодной и горячей воды СТВХ и СТВУ (СТВУ)

32540-11

Счётчики холодной и горячей воды ВСХН, ВСХНд, ВСГН, ВСТН (ВСТН-40 ВСТН-250)

40606-09

Счётчики холодной и горячей воды ВСХ, ВСХд, ВСГ, ВСГ д, ВСТ (ВСТ-25, ВСТ-32, ВСТ-40)

40607-09

Расходомеры-счётчики жидкости ультразвуковые КАРАТ

44424-102)

Расходомеры-счётчики жидкости ультразвуковые КАРАТ-520

44424-122)

Расходомеры ультразвуковые UFM 3030, UFM 3030-300, UFM 500-030, UFM 500-300 (UFM 3030)

48218-112)

Счётчики тепловой энергии и воды ULTRAHEAT Т

51439-122)

Счётчики холодной и горячей воды ВСХ, ВСХд, ВСГ, ВСГ д, ВСТ (ВСТ-15, ВСТ-20)

51794-12

Счётчики воды многоструйные Пульсар М, Пульсар ММ (Пульсар М)

56351-142)

Счётчики воды крыльчатые универсальные ВСКМ 90 «АТЛАНТ» и ОСВ «НЕПТУН»

61032-152)

Счётчики воды турбинные ВСХН, ВСХНд, ВСГН, ВСТН (ВСТН-40 ВСТН-250)

61401-15

Счётчики воды крыльчатые ВСХН, ВСХНд, ВСГН, ВСГНд, ВСТН (ВСТН-25, ВСТН-32, ВСТН-40)

61402-152)

Счётчики воды одноструйные «Пульсар»

63458-162)

Счётчики холодной и горячей воды крыльчатые одноструйные ОВСХ, ОВСХд, ОВСГ, ОВСГд, ОВСТ

69423-172)

Счётчики холодной и горячей воды крыльчатые многоструйные МВС

86314-222)

Счётчики холодной и горячей воды турбинные ТВС

83003-21

Счётчики воды одноструйные универсальные ОВСУ, ОВСУд

79953-20

Счётчики воды турбинные ТВСН

89041-23

Счётчики воды турбинные универсальные ТВСУ

90687-23

Счётчики воды ультразвуковые УЗРВ

92703-24

Преобразователи расхода электромагнитные МастерФлоу

73383-182)

Счётчики воды ультразвуковые «Пульсар»

74995-192)

Счётчики воды турбинные «Пульсар»

75446-192)

Преобразователи расхода Sharky FS 473

75731-192)

Расходомеры-счётчики холодной и горячей воды ВСЭ М

77753-202)

Преобразователи расхода вихревые ВПС

78168-202)

  • 1 - регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений.

  • 2 - рекомендуются к применению в системах теплоснабжения.

Таблица 2 - СИ температуры и разности температур

Наименование и тип СИ

Рег. №

Комплекты термопреобразователей сопротивления платиновых КТСПТВХ-В

24204-03

Термометры сопротивления (Термопреобразователи сопротивления) ДТС

28354-10

Термопреобразователи сопротивления платиновые ТСПТВХ

33995-07

Комплекты термопреобразователей сопротивления платиновых КТС-Б

43096-15

Комплекты термометров сопротивления платиновых типа Pt 500

46019-10

Комплекты термопреобразователей сопротивления платиновых Pt 500 ВМ

91756-241)

Комплекты термометров сопротивления из платины технических разностных КТПТР-01, КТПТР-03, КТПТР-06, КТПТР-07, КТПТР-08

46156-10

Комплекты термопреобразователей сопротивления платиновых Pt 500

76693-19

1) - не предназначен для измерений температуры окружающей среды

Таблица 3 - СИ избыточного давления

Наименование

Рег. №

Датчики давления ИД

26818-15

Преобразователи давления измерительные ОТ-1

39674-08

Преобразователи избыточного давления ПД-Р

40260-11

Преобразователи давления ПДТВХ-1

43646-10

Преобразователи давления измерительные САПФИР-22ЕМ

46376-11

Датчики давления Метран-75

48186-11

Датчики избыточного давления с электрическим выходным сигналом ДДМ-03Т-ДИ

55928-13

Датчики давления тензорезистивные APZ

62292-15

СИ, входящие в состав теплосчётчиков, обеспечивают измерение параметров теплоносителя (объёмный расход, объём, температуру, разность температур, избыточное давление) и передачу результатов измерений в тепловычислитель с помощью кабелей связи. Тепловычислитель предназначен для приема, измерений и преобразований выходных сигналов от СИ в соответствующие физические величины, с последующим расчетом, в соответствии с установленными алгоритмами обработки, объёмного расхода, объёма, массы, температуры, разности температур, давления, тепловой энергии/энергии охлаждения, тепловой мощности, а также измерения текущего времени. Тепловычислитель также обеспечивает: архивирование и хранение полученных значений количественных и качественных параметров теплоносителя; передачу измерительной информации по цифровым интерфейсам связи.

Теплосчётчик осуществляет:

  • - измерение, индикацию и регистрацию (нарастающим итогом) объёмного (массового) расхода теплоносителя в трубопроводах, м3/ч (т/ч);

  • - измерение, индикацию и регистрацию (нарастающим итогом) объёма (массы) теплоносителя в трубопроводах, м3 (т);

  • - измерение, индикацию и регистрацию температуры (теплоносителя, наружного воздуха) и/или разности температур в трубопроводах, °С;

  • - вычисление, индикацию и регистрацию средневзвешенных значений температуры, °С;

  • - измерение, индикацию и регистрацию избыточного давления, МПа;

  • - вычисление, индикацию и регистрацию средневзвешенных значений избыточного давления, МПа;

  • - вычисление, индикацию и регистрацию количества тепловой энергии/энергии охлаждения (нарастающим итогом), Гкал;

  • - вычисление, индикацию и регистрацию тепловой мощности (мгновенные значения), Гкал/ч;

  • - измерение, индикацию и регистрацию времени работы, ч;

  • - регистрацию времени работы теплосчётчика в штатном и нештатном режимах, ч;

  • - регистрацию во внутренней энергонезависимой памяти тепловычислителя измеренных и вычисленных значений;

  • - ведение архивов, глубина архива не менее: часового - 60 суток, суточного - 6 месяцев, месячного (итоговые значения) - 36 месяцев;

  • - количество записей в нестираемом архиве диагностической информации (в том числе ведение архива изменения настроечных параметров), не менее 320;

  • - передачу данных по цифровым интерфейсам связи.

Теплосчётчики СТ 20 выпускаются в трёх модификациях, представленных в таблице 4. Данные модификации различаются модификациями применяемых тепловычислителей и количеством СИ, входящих в состав теплосчётчика.

Таблица 4 - Модификации теплосчётчиков

Модификация теплосчётчика СТ 20

ПМ

К

К-М

Вычислитель тепловой энергии ВТЭ-2 (одна из модификаций)

П14х

К1

К1М

П14хМ

К2

К2М

П15х

КЗ

-

П15хМ

-

-

Общий вид теплосчётчика приведен на рисунке 1. С целью предотвращения несанкционированного доступа тепловычислитель и СИ, входящее в состав теплосчётчика, пломбируются в соответствии с их технической и эксплуатационной документацией.

Заводской номер теплосчётчика аналогичен заводскому номеру тепловычислителя и указывается в паспорте на теплосчётчик и на лицевой панели тепловычислителя типографическим методом. Заводской номер имеет цифровой формат и однозначно идентифицирует каждый экземпляр теплосчётчика.

Место нанесения заводского номера

Приказ Росстандарта №2613 от 31.10.2024, https://oei-analitika.ru

Место нанесения

знака утверждения типа

Рисунок 1 - Общий вид теплосчётчика и места нанесения заводского номера и знака утверждения типа

Нанесение знака поверки на средство измерений не предусмотрено. Места пломбирования для защиты от несанкционированного доступа приведены в описаниях типа и эксплуатационной документации тепловычислителя и средств измерений, входящих в состав теплосчетчика.

Программное обеспечение

Программное обеспечение теплосчётчиков включает в свой состав:

  • - программное обеспечение тепловычислителя (ПО ТВ), которое делится на резидентное программное обеспечение (РПО), устанавливается (прошивается) в энергонезависимую память тепловычислителя и внешнее программное обеспечение (ВПО);

  • - программное обеспечение СИ входящих в состав теплосчётчика (ПО СИ).

    проведено с учетом

Нормирование метрологических характеристик теплосчётчиков влияния программного обеспечения.

преднамеренных и

Р 50.2.077-2014.

Уровень защиты ПО ТВ и измерительной информации от

непреднамеренных изменений «высокий» в соответствии Идентификационные данные ПО ТВ приведены в таблице 5.

Уровень защиты и идентификационные данные ПО СИ, входящих в состав теплосчётчика в соответствии с их технической и эксплуатационной документацией.

с

Таблица 5 -

данные ПО ТВ

Идентификационные данные (признаки)

Значение

для РПО

для ВПО

П14х, П14хМ,

П15х, П15хМ

К1, К2

К3

К1М, К2М

Сервисное

ПО

ПО для диспетчеризации

Идентификационное наименование ПО

VTE_P14_15

VTE_

K1 2

VTE_

K3

VTE_ K1 2L

ПО ВТЭ

БД узлов учета тепловой энергии

Номер версии (идентификационный номер) ПО

16.xx

18.хх.хххх

7.x.x.x

Цифровой идентификатор ПО

-

-

-

-

-

-

Метрологические и технические характеристики

Таблица 6 - Метрологические характеристики

Наименование характеристики

Значение

1

2

Диапазон измерений объёмного расхода (объёма)1), м3

от 0,012 до 10000

Диапазон измерений температур1), оС

- теплоносителя

от 1 до +150

- окружающей среды

от -50 до +150

Диапазон измерений разности температур1), °С

от Atmin2) до 149

Диапазон измерений избыточного давления1), МПа

от 0 до 1,6

Пределы допускаемой относительной погрешности ИК объёмного расхода (объёма) воды и/или теплоносителя ( § g), %

- для класса 13)

±(1+0,01-Gmax/G), но не более ±3,5

- для класса 23)

±(2+0,02^Gmax/G), но не более ±5

Пределы допускаемой относительной погрешности ИК массы теплоносителя ( §М ), %

§G2 + 0,12

Пределы допускаемой абсолютной погрешности ИК температуры ( А t), °С

АСИ(1) + А TB(t)

- при этом, не более

±(0,6+0,004^|t|) 5)

Пределы допускаемой приведенной к верхнему пределу измерений погрешности ИК избыточного давления определяются по формуле ( y p ),

-лJYСИ(P)2 + 0,252 6), но не более ±2

Пределы допускаемой относительной погрешности измерений количества тепловой энергии в рабочих условиях, %

- для закрытых систем теплоснабжения

- для класса 13)

±(2+4- Atmin/ At+0,01^ Gmax/G) '^7

- для класса 23)

±(3+4^Atmin/At+0,02^Gmax/G) 7)

- для открытых систем теплоснабжения (в том числе тупиковых), а также для циркуляционных и тупиковых систем водоснабжения

по МИ 2714 или ГОСТ Р 8.728

Продолжение таблицы 6

1

Приказ Росстандарта №2613 от 31.10.2024, https://oei-analitika.ru

Пределы допускаемой относительной погрешности измерений текущего времени, %

  • 1 - диапазоны измерений зависят от СИ, входящих в состав теплосчётчика, и указываются в паспорте.

  • 2 - минимальная разность температур, измеряемая теплосчётчиком, принимает значение 1, 2, 3 °С и указывается в паспорте, определяется в соответствии с описанием типа СИ разности температур входящего в состав теплосчётчика.

  • 3 - класс в соответствии с Приказом Минстроя России от 17.03.2014 № 99/пр, ГОСТ Р 51649-2014, ГОСТ Р ЕН 1434-1-2011, обозначение: Gmax - максимальное нормированное значение объёмного расхода, м3/ч; G - измеряемое значение объёмного расхода, м3/ч.

  • 4 - AСИ(t) - пределы допускаемой абсолютной погрешности СИ температуры применяемого в составе теплосчётчика, в соответствии с описанием типа на данное СИ, °С; ATB(t) - пределы допускаемой абсолютной погрешности тепловычислителя при измерении сигналов сопротивления и преобразования в значение температуры: ±0,3 °С - при измерении температуры теплоносителя; ±0,5 °С - при измерении температуры окружающего воздуха.

  • 5 - данное условие не распространяется на измерительный канал температуры окружающего воздуха; t - измеряемая температура.

  • 6 - YcИ(P) - пределы допускаемой приведенной погрешности СИ избыточного давления применяемого в составе теплосчётчика, в соответствии с описанием типа на данное СИ, %.

  • 7 - At - измеряемая разность температур, °С.

Таблица 7 - Основные технические характеристики

Наименование характеристики

Значение

Рабочие условия эксплуатации тепловычислителя:

  • - температура окружающего воздуха, °С

  • - относительная влажность воздуха, %

  • - атмосферное давление, кПа Рабочие условия эксплуатации СИ

от -10 до +50

от 30 до 80 от 84 до 106,7 в соответствии с ОТ

Параметры электрического питания (напряжение постоянный ток), В

3,6

Габаритные размеры (длина х ширина х высота), мм, не более

  • - тепловычислитель

  • - СИ

120x170x55

в соответствии с ОТ

Масса, кг, не более

  • - тепловычислитель

  • - СИ

0,7

в соответствии с ОТ

Класс защиты по ГОСТ 14254 -2015

  • - тепловычислитель

  • - СИ

IP65

в соответствии с ОТ

Таблица 8 - Показатели надежности

Наименование характеристики

Значение

Средний срок службы, лет

12

Наработка на отказ, часов

75000

Знак утверждения типа

наносится на лицевую панель тепловычеслителя типографским способом, а также на титульные листы руководства по эксплуатации и паспорта.

Комплектность средства измерений

Таблица 9 - Комплектность теплосчётчика

Наименование

Обозначение

Количество

Теплосчётчик1)

СТ 20

1 шт.

Паспорт

26.51.70-009-06469904 ПС

1 экз.

Руководство по эксплуатации2)

26.51.70-009-06469904 РЭ

1 экз.

Эксплуатационные документы на СИ, входящие в состав теплосчётчика

-

1 экз.

  • 1) - Комплектность определяется договором на поставку

  • 2) - В электронном виде

Сведения о методиках (методах) измерений

приведены в п. 1.1.4 «Устройство и работа» документа 26.51.70-009-06469904 РЭ Теплосчётчики СТ 20. Руководство по эксплуатации.

Нормативные и технические документы, устанавливающие требования к средству измерений

Приказ Минстроя России от 17 марта 2014 г. № 99/пр «Об утверждении Методики осуществления коммерческого учета тепловой энергии, теплоносителя»;

ГОСТ Р 8.728-2010 ГСИ. Оценивание погрешностей измерений тепловой энергии и массы теплоносителя в водяных системах теплоснабжения;

ГОСТ Р 51649-2014 Теплосчётчики для водяных систем теплоснабжения. Общие технические условия;

ГОСТ Р ЕН 1434-1-2011 Теплосчётчики. Часть 1. Общие требования;

МИ 2714-2002 ГСИ. Энергия тепловая и масса теплоносителя в системах теплоснабжения. Методика выполнения измерений. Основные положения;

ТУ 26.51.70-009-06469904-2019 Теплосчётчики СТ 20. Технические условия.

Изготовитель

Общество с ограниченной ответственностью «Водомер» (ООО «Водомер»)

ИНН: 5029217654

Адрес: 141002 Московская обл., г. Мытищи, ул. Колпакова, д. 2, к. 14, оф. 63 Телефон/факс: +7 (495) 407-06-94

E-mail: info@vodomer.su

Web-сайт: http://www.vodomer.su

Испытательные центры

Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)

Адрес: 125424, РФ, г. Москва, Волоколамское ш., д. 88, стр. 8

Телефон/факс: +7 (495) 491-78-12

Е-mail: sittek@mail.ru

Web-сайт: http://www.kip-mce.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311313.

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Тел./факс: (495) 437-55-77, 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «31» октября 2024 г. № 2613

Лист № 1

Всего листов 6

Регистрационный № 52344-12

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы измерения уровня и плотности радиоизотопные PROTRAC

Назначение средства измерений

Комплексы измерения уровня и плотности радиоизотопные PROTRAC предназначены для бесконтактных непрерывных измерений уровня, предельных значений уровня, границы раздела сред и плотности жидкостей, пульп и сыпучих материалов, в том числе при транспортировке по трубопроводам.

Описание средства измерений

Комплексы измерения уровня и плотности радиоизотопные PROTRAC (далее - комплексы) состоят из защитного держателя, внутри которого размещается источник гамма-излучения с радионуклидом 137Cs или 60Co, и детектора, представляющего собой радиометрический датчик сцинтилляционного типа. Радиометрические датчики изготавливаются в следующих модификациях: SOLITRAC 31 (со стержневым PVT-детектором), FIBERTRAC 31 (с гибким пластиковым детектором), MINITRAC 31 (со встроенным NaI-детектором). В составе комплекса может использоваться каскадная установка нескольких детекторов, позволяющая увеличивать верхнее значение диапазона измерений уровня на месте эксплуатации.

Принцип действия комплексов основан на определении степени ослабления (поглощения) гамма-излучения от радионуклидного источника при прохождении излучения сквозь материалы. Степень ослабления (поглощения) гамма-излучения зависит от толщины слоя и плотности материала, сквозь который проходит излучение.

В качестве защитных держателей, предназначенных для хранения и транспортировки радионуклидного источника гамма-излучения, а также для формирования пучка излучения в заданном направлении, защиты персонала и окружающей среды от излучения во время работы, могут применяться контейнеры типов VEGASOURCE 3х, VEGASOURCE 8х, SHLDx, SHLM-xx, SHLGx, ДГИ-хх, БГИ-ЗРК-хх или БГИ-ххх, либо контейнеры иных аналогичных типов.

Детектор регистрирует интенсивность гамма-излучения от источника гамма-излучения, находящегося в защитном держателе, и определяет уровень или плотность, исходя из рассчитываемой детектором на основе встроенной функции линеаризации обратно пропорциональной зависимости между интенсивностью поступающего на детектор излучения и уровнем или плотностью измеряемой среды в ёмкости или трубопроводе. Измеренные значения уровня и плотности могут передаваться в виде аналогового от 4 до 20 мА и/или цифрового сигнала: HART, Profibus PA или Foundation Fieldbus.

Комплексы работают без контакта с измеряемой средой и могут применяться для измерений уровня и плотности жидких или сыпучих сред, в том числе с агрессивными, коррозионными и абразивными свойствами, в трубопроводах и резервуарах различной формы.

Корпус комплексов металлический, окрашиваемый в цвета, которые определяет изготовитель.

Заводской номер комплексов наносится на маркировочную табличку, закрепленную на корпусе детектора, способом лазерной гравировки или типографским способом, имеет цифровой формат. Конструкцией комплексов не предусмотрена возможность нанесения знака поверки.

Общий вид комплексов с указанием места нанесения заводского номера представлен на рисунках 1, 2.

Защита комплексов от несанкционированного доступа реализуется использованием клейких лент с фирменным рисунком, которыми опломбируют резьбовые крышки корпуса детектора. Схема пломбирования от несанкционированного доступа представлена на рисунке 3.

Место нанесения заводского номера

Приказ Росстандарта №2613 от 31.10.2024, https://oei-analitika.ru

SOLITRAC 31

MINITRAC 31

FIBERTRAC 31

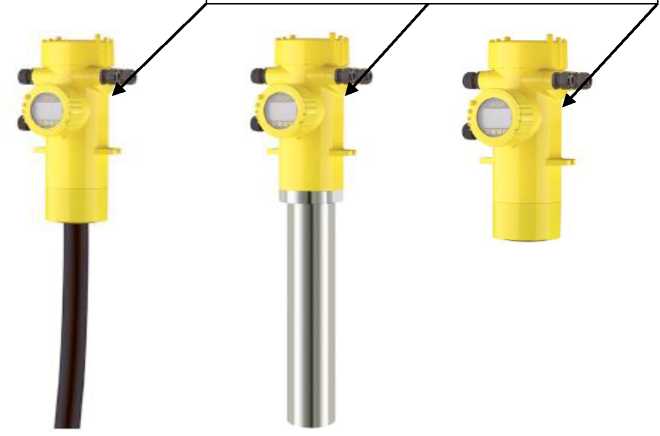

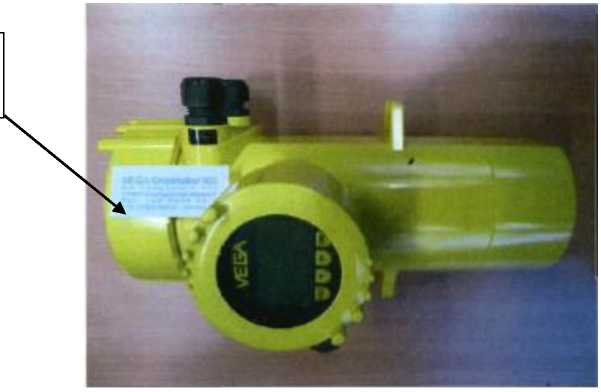

Рисунок 1 - Общий вид детекторов с указанием места нанесения заводского номера

Приказ Росстандарта №2613 от 31.10.2024, https://oei-analitika.ru

VEGASOURCE 8x

Приказ Росстандарта №2613 от 31.10.2024, https://oei-analitika.ru

SHLDx

Приказ Росстандарта №2613 от 31.10.2024, https://oei-analitika.ru
Приказ Росстандарта №2613 от 31.10.2024, https://oei-analitika.ru

SHLM-xx

Приказ Росстандарта №2613 от 31.10.2024, https://oei-analitika.ru
Приказ Росстандарта №2613 от 31.10.2024, https://oei-analitika.ru

ДГИ-хх

Приказ Росстандарта №2613 от 31.10.2024, https://oei-analitika.ru

БГИ-ЗРК-хх

SHLGx

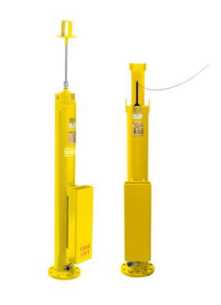

Рисунок 2 - Общий вид

вариантов защитных держателей

Место

пломбирования

Приказ Росстандарта №2613 от 31.10.2024, https://oei-analitika.ru

Рисунок 3 - Схема пломбирования от несанкционированного доступа

Программное обеспечение

Комплексы имеют встроенное программное обеспечение (далее - ПО). Идентификационные данные метрологически значимой части ПО приведены в таблице 1. Метрологически значимая часть ПО защищена от несанкционированного вмешательства программными средствами.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 -

обеспечения

данные

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО1)

SOLITRAC 31

MINITRAC 31 FIBERTRAC 31

Номер версии (идентификационный номер) ПО2)

  • 1. Х.Х3)

  • 2. Х.Х3)

  • 3. Х.Х3)

  • 4. Х.Х3)

Цифровой идентификатор ПО

-

  • 1) Идентификационное наименование ПО в зависимости от модификации радиометрического датчика.

  • 2) Номер версии в зависимости от года изготовления комплекса.

  • 3) Х - относится к метрологически незначимой части и принимает значения от 0 до 9.

Метрологические и технические характеристики

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение для модификации

FIBERTRAC 31

SOLITRAC 31

MINITRAC 31

Диапазон длины отрезка для измерения плотности, мм

-

-

от 50 до 900

Давление рабочей среды, МПа

без ограничений

Температура рабочей среды, °С

без ограничений

Температура хранения и транспортировки, °С

от -40 до +60

Наименование характеристики

Значение для модификации

FIBERTRAC 31

SOLITRAC 31

MINITRAC 31

Параметры электрического питания:

- напряжение постоянного тока, В

от 20 до 72

- напряжение переменного тока, В

от 20 до 253

- частота переменного тока, Гц

от 49 до 51

Габаритные размеры, мм, не более:

- высота

169

169

169

- ширина

175

175

175

- длина

7350

3301

300

Масса, кг, не более

27,5

30,1

9,1

Степень защиты по ГОСТ 142542015

IP 66/67

Температура окружающей среды в условиях эксплуатации, °С1)

от -40 до +50

от -40 до +60

от

-40 до +60

Маркировка взрывозащиты

1Ex db [ia] IIC T6_T5 G1

b X

Ex ta [ia] ШС Т98°С Da X, Ex tb [ia Da] IIIC Т98°С Db X

РВ Ex db [ia Ma] I Mb X

1)По индивидуальному заказу от -50 °С до +60 °С.

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации и паспорта типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Комплекс измерения уровня и плотности радиоизотопный

PROTRAC

1 шт.1

Защитный держатель источника

-

1 шт.1

Комплект запасных частей

-

1 шт.2

Руководство по эксплуатации

-

1 экз.

Паспорт

-

1 экз.

  • 1 Тип и количество защитных держателей и детекторов в соответствии с заказом.

  • 2 Количество в соответствии с заказом.

Сведения о методиках (методах) измерений

приведены в разделах 3.2 «Принцип работы» документов «Комплексы измерения уровня и плотности радиоизотопные PROTRAC. Радиометрический датчик MINITRAC 31. Руководство по эксплуатации», «Комплексы измерения уровня и плотности радиоизотопные PROTRAC. Радиометрический датчик FIBERTRAC 31. Руководство по эксплуатации», «Комплексы измерения уровня и плотности радиоизотопные PROTRAC. Радиометрический датчик SOLITRAC 31. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 1 ноября 2019 г. № 2603 «Об утверждении Государственной поверочной схемы для средств измерений плотности»;

Приказ Росстандарта от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов».

Изготовители

VEGA Grieshaber KG, Германия

Адрес: Am Hohenstein, 113, 77761 Schiltach, Germany

VEGA Americas Inc., США

Адрес: 4241 Allendorf Drive, Cincinnati, OH 45209, USA

Испытательный центр

Федеральное

Государственный центр испытаний средств измерений государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Уникальный номер записи в реестре аккредитованных лиц № 30004-08.

в части вносимых изменений

Уральский научно-исследовательский институт метрологии - филиал Федерального государственного исследовательский

унитарного    предприятия    «Всероссийский научно-

институт    метрологии    имени Д.И.Менделеева»

(УНИИМ - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311373.

Таблица 2 -

Наименование характеристики

Значение для модификации

FIBERTRAC 31

SOLITRAC 31

MINITRAC 31

Диапазон измерений   плотности1),

кг/м3

-

-

от 0 до 4000

Верхние пределы измерений уровня (для одного детектора)2), мм

от 300 до 7000

от 150 до 3000

Пределы допускаемой приведенной к верхнему значению диапазона измерений погрешности измерений плотности, %

-

-

±1

Пределы допускаемой приведенной к верхнему пределу измерений погрешности измерений уровня, %

±1

±1

-

  • 1) Диапазон измерений плотности конкретного комплекса находится в пределах, установленных в таблице 2, определяется комплектацией комплекса и приводится в паспорте комплекса.

  • 2) Верхний предел измерений уровня конкретного комплекса находится в пределах, установленных в таблице 2, определяется комплектацией конкретного комплекса и приводится в паспорте комплекса.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «31» октября 2024 г. № 2613

Лист № 1

Всего листов 11

Регистрационный № 28166-11

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы средств измерений модульные КСИМ-03

Назначение средства измерений

Комплексы средств измерений модульные КСИМ-03 (далее - комплексы или КСИМ-03) с преобразователями измерительными ПИТ МЕ, приборами ПАС-05 (с модулями МВАИ-3, МВАО-3, МВСТ-3, МВПС-3, МУВВ и МТВИ-5), модулем МПГР и предназначены: для преобразования входного аналогового сигнала от первичных преобразователей в цифровой выходной сигнал или сигнал постоянного тока ГОСТ 26.011-80, а с модулем МГРИ - для преобразования входного цифрового или аналогового сигнала в выходной сигнал постоянного тока ГОСТ 26.011-80.

Описание средства измерений

КСИМ-03  основан на аналогово-цифровом

датчиков под управлением микропроцессора линеаризацией принимаемых сигналов и

Принцип действия модулей преобразовании сигналов первичных с последующим масштабированием, параметрированием входов модуля под конкретный источник входного сигнала.

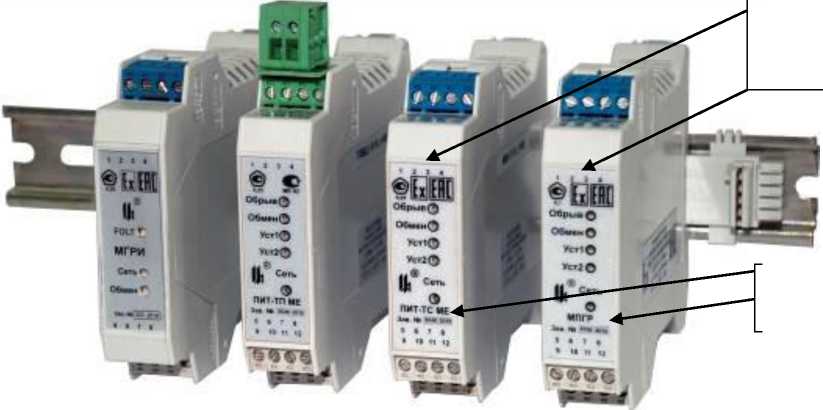

КСИМ-03 представляет собой комплекс, состоящий из:

  • 1) преобразователей измерительных ПИТ МЕ (далее - ПИТ МЕ), имеющих два исполнения ПИТ-ТС МЕ и ПИТ-ТП МЕ, отличающихся типом первичного преобразователя;

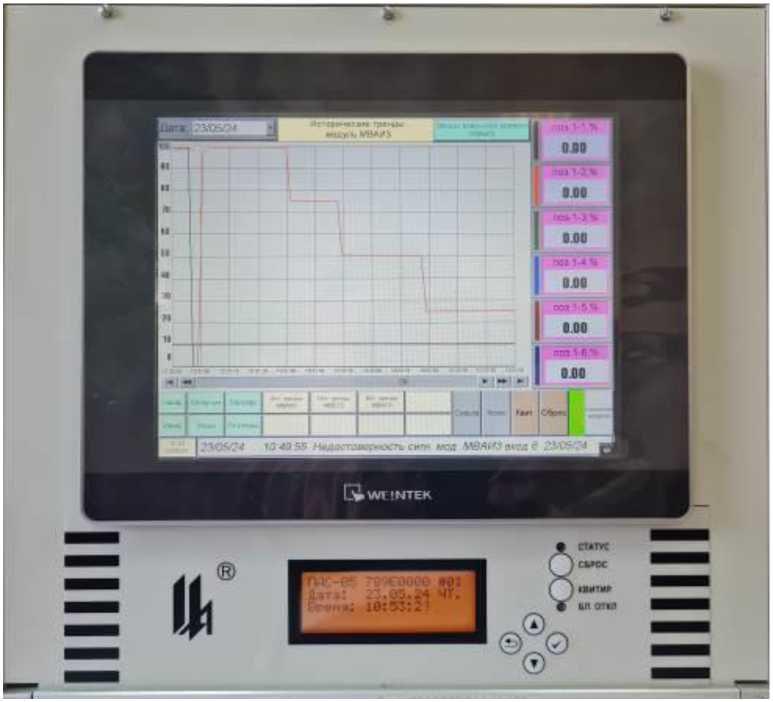

  • 2) приборов аварийной сигнализации и блокировки ПАС-05 (далее - ПАС-05) с:

  • -   модулями ввода аналоговой информации МВАИ-3 (далее - МВАИ-3);

  • -   модулями ввода аналоговых сигналов МВАО-3 (далее - МВАО-3);

  • -   модулями ввода сигналов термопреобразователей МВСТ-3 (далее-МВСТ-3);

  • -   модулями ввода пневматических сигналов МВПС-3 (далее - МВПС-3);

  • -   модулей универсального ввода-вывода МУВВ (далее - МУВВ);

  • -   модулей токового вывода искробезопасного МТВИ-5 (далее - МТВИ-5).

  • 3) модулей питания и гальванического разделения МПГР (далее - МПГР);

  • 4) модулей гальванического разделения искробезопасных МГРИ (далее - МГРИ).

Модули КСИМ-03 применяются во взрывоопасных зонах помещений и наружных установок согласно маркировке взрывозащиты.

Модули КСИМ-03 могут эксплуатироваться также и самостоятельно.

Исполнения модулей КСИМ-03 приведены в таблице 1.

Таблица 1 - Исполнения

КСИМ-03

Обозначение исполнения

Шифр

исполнения

Количество входов или выходов

Тип входа или выхода

ЦКЛГ.426431.002

МВАИ-3

6

Активный ввод 4 - 20 мА, ГОСТ 26.011-80; вид взрывозащиты “искробезопасная электрическая цепь” по ГОСТ 31610.0-2019

ЦКЛГ.426431.006

МВАО-3

6

Пассивный ввод 4 - 20 мА, ГОСТ 26.011-80, общепромышленное исполнение

ЦКЛГ.426432.000

МВПС-3

6

Ввод пневматических сигналов 20 - 100 кПа, ГОСТ 26.015-81

ЦКЛГ.426432.004

МВСТ-3

6

Ввод сигналов от термопреобразователей сопротивления по ГОСТ 6651-2009;

Ввод сигналов от термопар с НСХ по

ГОСТ Р 8.585-2001;

вид взрывозащиты “искробезопасная электрическая цепь” по ГОСТ 31610.0-2019

ЦКЛГ.426435.002

МУВВ

6

2 ввода активного или пассивного токового сигнала 4 - 20 (0 - 5) мА ГОСТ 26.011-80

2 сигнала от ТС ГОСТ 6651-2009 или один сигнал от ТП ГОСТ Р 8.585- 2001 с компенсацией «холодного спая»

2 активных выхода 4-20 мА ГОСТ 26.011-80; вид взрывозащиты “искробезопасная электрическая цепь” по ГОСТ 31610.0-2019

ЦКЛГ.426435.000

МТВИ-5

6

Активный выход 4-20 мА ГОСТ 26.011-80; вид взрывозащиты “искробезопасная электрическая цепь” по ГОСТ 31610.0-2019

ЦКЛГ.426431.003

МПГР

1

Активный ввод 4 - 20 мА, ГОСТ 26.011-80; вид взрывозащиты “искробезопасная электрическая цепь” по ГОСТ 31610.0-2019

ЦКЛГ.426431.005

МГРИ

1

Активный выход 4 - 20 мА, ГОСТ 26.011-80; вид взрывозащиты “искробезопасная электрическая цепь” по ГОСТ 31610.0-2019

ЦКЛГ.405511-002

ПИТ-ТС МЕ

1

Ввод сигналов от термопреобразователей сопротивления по ГОСТ 6651-2009;

вид взрывозащиты “искробезопасная электрическая цепь” по ГОСТ 31610.0-2019

ЦКЛГ.405521.003

ПИТ-ТП МЕ

1

Ввод сигналов от термопар с НСХ по

ГОСТ Р 8.585-2001;

вид взрывозащиты “искробезопасная электрическая цепь” по ГОСТ 31610.0-2019

ПАС-05 являются специализированными программируемыми микропроцессорными контроллерами, предназначенными для вычислительной обработки входных сигналов по заданному алгоритму сигнализации и безопасной блокировки, вывода блокировочных и управляющих сигналов. ПАС-05 выпускается в базовых исполнениях, в соответствии с таблицей 2

Таблица 2 - Исполнения ПАС-05

Обозначение исполнения

Шифр

исполнения

Максимальное количество модулей ввода-вывода

ЦКЛГ.421411.005-07

ПАС-05-2Е

2

ЦКЛГ.421411.005-16

ПАС-05-2М

2

ЦКЛГ.421411.005-00

ПАС-05-4А

4

ЦКЛГ.421411.005-06

ПАС-05-8D

8

ЦКЛГ.421411.005-04

ПАС-05-8В

8

ЦКЛГ.421411.005-10

ПАС-05-8F

8

ЦКЛГ.421411.005-09

ПАС-05-8CD

8

ЦКЛГ.421411.005-13

ПАС-05-7СDR

7

ЦКЛГ.421411.005-11

ПАС-05-8CDU

8

ЦКЛГ.421411.005-14

ПАС-05-(7+9)СDR

16

ЦКЛГ.421411.005-15

ПАС-05-(8+8)CD

16

ЦКЛГ.421411.005-12

ПАС-05-(8+8)CDU

16

Помимо различий в максимальном количестве используемых модулей ввода-вывода исполнения ПАС-05 также различаются используемыми типами модуля центрального процессора, модуля индикации, модуля питания и модуля кросс платы.

Модули МВАИ-3, МВАО-3, МВСТ-3, МВПС-3, МУВВ и МТВИ-5 устанавливаются в каркас через разъемы, закрепленные на кросс-плате, в произвольном порядке. Шифр исполнения, сетевой номер, дата и время отображается на ЖК-экране ПАС-05.

Крепление модулей ПИТ-ТС МЕ, ПИТ-ТП МЕ, МГРИ, МПГР на стене или осуществляется при помощи монтажного кронштейна - DIN- рейки.

опоре

Количество и тип поставляемых модулей определяются при заказе. Общий вид ПАС-05 представлен на рисунке 1.

знаки места

Заводской номер в виде цифрового обозначения на фирменной панели, утверждения типа и знаки ТР ТС наносятся на корпуса компонентов КСИМ-03, нанесения представлены на рисунках 2 и 3. Места пломбирования представлены на рисунке 2.

Внешний вид модулей МПГР и МГРИ, а также преобразователей ПИТ МЕ приведен на рисунке 3, схема мест пломбирования модулей на рисунке 4.

Приказ Росстандарта №2613 от 31.10.2024, https://oei-analitika.ru

Рисунок 1

- Внешний вид исполнения nAC-05-8CD

А

■»

Места нанесения заводских номеров

Приказ Росстандарта №2613 от 31.10.2024, https://oei-analitika.ru

Рисунок 2 - Внешний вид модулей nAC-05-8CD

Места нанесения знаков ТР ТС и утверждения типа

?

3

4

<

4

7

8

9

11

12

Приказ Росстандарта №2613 от 31.10.2024, https://oei-analitika.ru

Места нанесения заводских номеров

Места нанесения знаков ТР ТС и утверждения типа

Рисунок 3 - Внешний вид модулей МГРИ, ПИТ-ТП МЕ, ПИТ-ТС МЕ, МПГР

Приказ Росстандарта №2613 от 31.10.2024, https://oei-analitika.ru

Рисунок 4 - Схема мест пломбирования МГРИ, МПГР, ПИТ МЕ

Программное обеспечение

Модули КСИМ-03 имеют встроенное внутрисхемное метрологически значимое программное обеспечение (ПО). ПО осуществляет функции сбора, обработки и передачи измеренных данных.

Встроенное ПО имеет неизменяемую часть, записанную изготовителем в энергонезависимую FLASH память микропроцессора и содержащую программы расчетных алгоритмов, и изменяемую часть, записанную в энергонезависимую память EEPROM микропроцессора и содержащую базы данных настройки и калибровки измерительного канала.

Идентификационные данные ПО модулей КСИМ-03 приведены в таблице 3.

Таблица 3 - Идентификационные данные ПО модулей КСИМ-03

Наименование ПО

Идентификационное наименование ПО

Номер версии ПО

Цифровой идентификатор ПО

Программное обеспечение модуля ввода аналоговой информации МВАИ-3

МВАИ-3

426431.002

ПО.V2

0хBE3A8FC3

Программное обеспечение модуля ввода аналоговых сигналов МВАО-3

МВАО-3

426431.006

ПО.V3

0х7EEAFC64

Программное обеспечение модуля ввода пневматических сигналов МВПС-3

МВПС-3

426432.000

ПО.V3

0хAD637169

Программное обеспечение модуля ввода сигналов термопреобразователей МВСТ-3

МВСТ-3

426432.004

ПО.V3

0х2AE4DE2E

Программное обеспечение модуля универсального ввода-вывода МУВВ

МУВВ

426435.002

ПО.V1

0х5FE3CD85

Программное обеспечение модуля токового вывода искробезопасного МТВИ-5

МТВИ-5

426435.000

ПО.V1

0X5CB6C474

Программное обеспечение модуля питания и гальванического разделения МПГР

МПГР

426431.003

ПО.V5

0XE01870DF

Программное обеспечение модуля гальванического разделения искробезопасного МГРИ

МГРИ

426431.005

ПО.V2

0x6F628FA2

Программное обеспечение преобразователя измерительного ПИТ-ТС МЕ

ПИТ-ТС МЕ

405511.002

ПО.V5

0X3B889DAC

Программное обеспечение преобразователя измерительного ПИТ-ТП МЕ

ПИТ-ТП МЕ

405521.003

ПО.V4

0XFCE1C8A4

КСИМ-03 поддерживает протокол Modbus RTU для обмена данными по интерфейсу связи RS-485.

Исполнения ПАС-05 с МЦП-5С, МЦП-5И поддерживают сигналы интерфейса Ethernet 10/100 Mbps (протокол MODBUS TCP slave) через порт HMI-панели. Исполнения ПАС-05 с модулем МЦП-5А8 поддерживают сигналы интерфейса Ethernet 10/100 Mbps (протокол MODBUS TCP slave) на выходе Ethernet модуля.

Для отображения измеренных данных, переданных по интерфейсу связи, используется ПО верхнего уровня, разрабатываемое в соответствии с описанием протокола обмена данными. ПО верхнего уровня не оказывает влияния на метрологические характеристики модулей КСИМ-03.

Уровень защиты ПО модулей КСИМ-03 от непреднамеренных и преднамеренных изменений соответствует высокому уровню защиты по Р 50.2.077-2014.

В программном обеспечении модулей КСИМ-03 реализованы следующие методы защиты ПО и данных от непреднамеренных и преднамеренных изменений и искажений:

  • - программное обеспечение и данные записаны в FLASH и EEPROM микропроцессора с установкой FUSE битов защиты от чтения и записи, исключающих какие-либо изменения прошивки;

  • - все данные защищены контрольной суммой;

  • -  контрольная сумма проверяется на каждом цикле работы программы, при несовпадении контрольной суммы осуществляется сигнализация частым миганием индикатора "ОБМЕН" (МПГР, МГРИ, ПИТ МЕ) или выводится сообщение на ЖКИ модуля МЦИ (МКСИ-03);

  • - операции настройки и конфигурирования баз данных возможны только с помощью штатных аппаратных и программных средств, поставляемых изготовителем КСИМ-03, только после вскрытия пломб и разрешения режима приоритетного программирования установкой перемычки на соединитель S1 (МПГР, МГРИ, ПИТ МЕ) или переходом по паролю в режим приоритетного программирования в сервисной программе (ПАС-05).

Код идентификации ПО распознается и отображается сервисными программами PRG05_HMI.exe и PRG05_16_FB.exe (ПАС-05), PM_SERV.exe. (МГРИ, МПГР, ПИТ МЕ).

Метрологические и технические характеристики

Метрологические и технические характеристики приведены в таблице 4.

Таблица 4 - Метрологические и технические характеристики

Наименование характеристик

Значение

Модули ввода аналоговых сигналов МВАИ-3 и МВАО-3 Модули универсального ввода-вывода МУВВ

Диапазоны изменения входного тока:

  • - для модулей МВАИ-3, МВАО-3 и МУВВ, мА

  • - для модулей МУВВ, мА

от 4 до 20

от 0 до 5

Диапазон изменения выходного цифрового сигнала, % от диапазона изменения входного сигнала

от 0 до 100

Пределы допускаемой основной приведенной к диапазону изменения выходного сигнала погрешности преобразования (МУВВ / МВАИ-3 и МВАО-3), %

±0,5 / ±0,25

Пределы допускаемой дополнительной погрешности от изменения температуры на каждые 10 °С (МУВВ / МВАИ-3 и МВАО-3), %

±0,25 / ±0,125

Маркировка взрывозащиты модулей по ГОСТ 31610.0-2019

[Ex ib] ПС Х

таблицы 4

Наименование характеристик

Значение

Модули ввода сигналов термопреобразователей МВСТ-3 Модули универсального ввода-вывода МУВВ

Диапазон изменения входного сигнала, мВ

от -3,005 до +66,466

Диапазон изменения входного сигнала, Ом

от 17,240 до 283,850

Диапазон изменения выходного цифрового сигнала, % от диапазона изменения входного сигнала

от 0 до 100

Пределы допускаемой основной приведенной к диапазону изменения выходного сигнала погрешности преобразования, %

±0,5

Пределы допускаемой дополнительной погрешности от изменения температуры на каждые 10 оС, %

±0,25

Пределы допускаемой дополнительной абсолютной погрешности, вызванные изменением температуры свободного конца ТП во всем диапазоне рабочих температур, °С

±1,0

Маркировка взрывозащиты модуля по ГОСТ 31610.0-2019

[Ex ib] ПС Х

Модули токового вывода искробезопасного МТВИ-5 Модули универсального ввода-вывода МУВВ

Диапазон изменения входного цифрового сигнала, % от диапазона изменения входного сигнала

от 0 до 100

Диапазон изменения выходного сигнала силы постоянного тока, мА

от 4 до 20

Пределы допускаемой основной приведенной к диапазону изменения выходного сигнала погрешности преобразования (МУВВ / МТВИ-5), %

±0,5 / ±0,25

Пределы допускаемой дополнительной погрешности от изменения температуры на каждые 10 °С (МУВВ / МТВИ-5), %

±0,25 / ±0,125

Маркировка взрывозащиты модуля МТВИ-5 по ГОСТ 31610.0-2019

[Ex ib] ПС Х

Модули ввода пневматических сигналов МВПС-3

Диапазон изменения входного давления, кПа

от 20 до 100

Диапазон изменения выходного цифрового сигнала, % от диапазона изменения входного сигнала

от 0 до 100

Пределы допускаемой основной приведенной к диапазону изменения выходного сигнала погрешности преобразования, %

±0,5

Пределы допускаемой дополнительной погрешности от изменения температуры на каждые 10 оС, %

±0,25

Потребляемая ПАС-05 мощность, В-А, не более

90

Модули питания и гальванического разделения МП1'

Р

Диапазоны изменения входного тока, мА

от 4 до 20

Диапазоны изменения выходного тока, мА

от 4 до 20

Диапазон изменения выходного цифрового сигнала, % от диапазона изменения входного сигнала

от 0 до 100

Пределы допускаемой основной приведенной к диапазону изменения выходного сигнала погрешности, %

±0,1

Пределы допускаемой дополнительной приведенной погрешности от изменения температуры на каждые 10 оС, %

±0,1

Пределы допускаемой приведенной к диапазону изменения выходного сигнала погрешности срабатывания предупредительной сигнализации, %

+0,25

Потребляемая мощность, Вт, не более

2,5

Маркировка взрывозащиты по ГОСТ 31610.0-2019

[Ex ia] ПС Х

таблицы 4

Наименование характеристик

Значение

Модули гальванического разделения искробезопасный М

ГРИ

Диапазоны изменения входного сигнала, мА

от 4 до 20

Диапазон изменения входного цифрового сигнала, мА

от 4 до 20

Диапазон изменения выходного тока, мА

от 4 до 20

Пределы допускаемой основной приведенной к диапазону изменения выходного сигнала погрешности преобразования, %

±0,25

Пределы допускаемой дополнительной приведенной погрешности от изменения температуры на каждые 10 оС, %

±0,25

Потребляемая мощность, Вт, не более

2,0

Маркировка взрывозащиты по ГОСТ 31610.0-2019

[Ex ib] ПС Х

Преобразователи измерительные ПИТ МЕ

Диапазон изменения входного сигнала ПИТ-ТС МЕ, Ом

от 8,620 до 283,850

Диапазон изменения входного сигнала ПИТ-ТП МЕ, мВ

от -3,005 до +66,4666

Диапазон изменения выходного цифрового сигнала, % от диапазона изменения входного сигнала

от 0 до 100

Диапазон изменения выходного сигнала, мА

от 4 до 20

Пределы допускаемой основной приведенной к диапазону изменения выходного сигнала погрешности преобразования, %

±0,25

Пределы допускаемой дополнительной приведенной погрешности от изменения температуры на каждые 10 оС, %

±0,125

Пределы допускаемой дополнительной абсолютной погрешности ПИТ-ТП МЕ, вызванные изменением температуры свободного конца ТП во всем диапазоне рабочих температур, оС, не более

1,0

Пределы допускаемой приведенной к диапазону изменения выходного сигнала погрешности срабатывания предупредительной сигнализации, %

+0,25

Маркировка взрывозащиты по ГОСТ 31610.0-2019

[Ex ia] ПС Х

Потребляемая мощность, Вт, не более

2,0

Время установления рабочего режима КСИМ-03, не более, мин

15

Время установления выходного сигнала КСИМ-03 при изменении входного сигнала скачком от 0 до 100 % (кроме МВПС-3), с, не более

15

Условия эксплуатации КСИМ-03

  • - диапазон температуры окружающей среды, 0С

  • - нормальная температура применения ПАС-05, 0С

  • - диапазон атмосферного давления, кПа

  • - относительная влажность воздуха при температуре 35 0С и более низких температурах без конденсации влаги, %

  • - параметры питания ПАС-05

  • - напряжение питания, В

  • - частота питания, Гц

  • - параметры питания ПИТ-МЕ, МГРИ, МПГР

  • - напряжение питания постоянного тока, В

  • - сопротивление нагрузки, включая сопротивление линии связи, Ом

  • - вибрация:

  • - частота, Гц

  • - амплитуда смещения, мм

от +5 до +50

от +15 до +25 от 84,0 до 106,7

до 80

от 187 до 242 от 49 до 51

от 22 до 26

от 0 до 1000

от 10 до 55

0,15

Таблица 5 - Показатели надежности

Наименование характеристики

Значение

Средний срок службы, лет

12

Средняя наработка на отказ, ч

100000

Знак утверждения типа

наносится на маркировочную табличку передней панели модулей КСИМ-03 методом трафаретной печати на пленочном материале, на титульные листы эксплуатационных документов - типографским способом.

Комплектность средства измерений

Таблица 6 - Комплектность

Наименование

Обозначение

Количество

Примечание

Комплекс средств измерений модульный

КСИМ-03

1 шт.

Комплектация в зависимости от заказа

Руководство по эксплуатации

ЦКЛГ.421411.005 РЭ

ЦКЛГ.426431.003 РЭ

ЦКЛГ.426431.005 РЭ

ЦКЛГ.405541.002 РЭ

-

В зависимости от заказа

Паспорт

ЦКЛГ.421411.005 ПС

ЦКЛГ.426431.003 ПС

ЦКЛГ.426431.005 ПС

ЦКЛГ.405541.002 ПС

-

В зависимости от заказа

Паспорт соответствия техническому регламенту Таможенного союза

ТР ТС 012/2011

ЦКЛГ.421411.005 ПС ТР

ЦКЛГ.426431.003 ПС ТР

ЦКЛГ.426431.005 ПС ТР

ЦКЛГ.405541.002 ПС ТР

-

В зависимости от заказа

Методика поверки

-

1 экз.

На партию, но не менее 1 экз. на каждые 5 изделий в один адрес

Примечания

  • 1 Руководство по эксплуатации, паспорт и паспорт соответствия техническому регламенту Таможенного союза ТР ТС прикладывается из расчета не менее 1 экземляра на каждые 10 изделий в один адрес

  • 2 В зависимости от исполнения КСИМ-03 комплектуется различным сочетанием модулей (количество, типы и их комплектация определяются требованиями заказчика).

  • 3 Все модули КСИМ-03 укомплектованы ответными частями разъемов.

  • 4 Документы также представлены на сайте ЗАО «НПП «Центравтоматика» www.centravtomat.ru.

Сведения о методиках (методах) измерений

Методы измерений изложены в руководствах по эксплуатации:

ЦКЛГ.421411.005 РЭ «Прибор аварийной сигнализации и блокировки ПАС-05. Руководство по эксплуатации», раздел «Устройство и работа»;

ЦКЛГ.405541.002 РЭ «Преобразователь измерительный ПИТ МЕ. Руководство по эксплуатации, раздел «Устройство и работа»;

ЦКЛГ.426431.003 РЭ «Модуль питания и гальванического разделения МПГР. «Руководство по эксплуатации, раздел «Устройство и работа»;

ЦКЛГ.426431.005 РЭ «Модуль гальванического разделения искробезопасный МГРИ.

Руководство по эксплуатации», раздел «Устройство и работа».

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;

ГОСТ 30852.0-2002 (МЭК 60079-0:1998) Электрооборудование взрывозащищенное. Часть 0. Общие требования;

ГОСТ    30852.10-2002    (МЭК    60079-11:1999)    Электрооборудование

взрывозащищенное. Часть 11. Искробезопасная электрическая цепь i;

Приказ Росстандарта от 1 октября 2018 г. № 2091 «Государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1^10-16 до 100 А»;

Приказ Росстандарта от 28 июня 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;

Комплексы средств измерений модульные КСИМ-03. Технические условия ЦКЛГ.411618.001 ТУ.

Изготовитель

Закрытое акционерное общество  «Научно-производственное  предприятие

«Центравтоматика» (ЗАО «НПП «Центравтоматика»)

ИНН 3663028158

Адрес: 394090, г. Воронеж, ул. Ростовская, д. 45«л»

Тел.: (473) 237-50-40

Тел./факс: (473) 222-30-40, 22-32-52

E-mail: ko@centravtomat.ru

Web-сайт: www.centravtomat.ru

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон: +7 (495) 437-55-77

Факс: +7 (495) 437-56-66

E-mail: office@vniims.ru

Web-сайт: http://www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «31» октября 2024 г. № 2613

Лист № 1

Всего листов 8

Регистрационный № 88224-23

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы для измерения количества газа СГ-ТКР
Назначение средства измерений

Комплексы для измерения количества газа СГ-ТКР (далее - комплекс) предназначены для измерения объема неагрессивного, сухого газа (далее - газ), приведенного к стандартным условиям, путем измерения объема при рабочих условиях и автоматической электронной коррекции с учетом измеренной температуры и подстановочных значений коэффициента сжимаемости и абсолютного давления.

Описание средства измерений

Принцип действия комплекса основан на измерении объема газа при рабочих условиях с помощью счетчика газа, температуры газа с помощью корректора и вычисления корректором объема газа, приведенного к стандартным условиям по ГОСТ 2939-63, на основе измеренных параметров и введенных значений коэффициента сжимаемости и давления, принятых за условно-постоянную величину.

Комплексы состоят из счетчика газа, корректора и коммутационных элементов.

В комплексе используется корректор объема газа ТК220 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее -регистрационный №) 87614-22, корректор объема газа ТАУ-ТК (регистрационный № 92612-24).

В зависимости от типа применяемого счетчика комплексы имеют три исполнения:

  • - СГ-ТКР-Т на базе счетчиков газа турбинных ТАУ-ТСГ (регистрационный № 93082-24); счетчиков газа СГ (регистрационный № 14124-14);

  • - СГ-ТКР-Р на базе счетчиков газа ротационных РВГ (регистрационный № 87075-22), счетчиков газа ротационных RABO (регистрационный № 54267-13);

  • - СГ-ТКР-Д на базе счетчиков газа объемных мембранных ВКР (регистрационный № 86899-22), счетчиков газа объемных диафрагменных ВК (регистрационный № 84689-22), счетчиков газа объемных диафрагменных ВК-G (регистрационный № 60295-15), счетчиков газа диафрагменных BK-G1,6; BK-G2,5; BK-G4; BK-G6; BK-G10; BK-G16; BK-G25 (регистрационный № 36707-08), счетчиков газа диафрагменных BK-G40, BK-G65, BK-G100 (регистрационный № 36706-08).

Корректор может быть смонтирован удаленно от счетчика.

Информация о рабочем объеме со счетчиков в корректор передается c помощью импульсного электрического сигнала.

Температура газа измеряется термопреобразователем сопротивления Pt500 (500П) по ГОСТ 6651-2009, входящим в состав корректора и установленным в потоке газа или на корпусе счетчика.

Комплексы обеспечивают выполнение следующих функций:

  • - измерение объема газа при рабочих условиях и температуры газа;

  • - вычисление объема газа, приведенного к стандартным условиям;

  • - обработку, отображение и хранение измеренной информации параметров комплекса;

  • - ведение архива потребления газа, нештатных ситуаций условно-постоянных величин;

    и настроечных

    и изменения

  • - передачу измеренной и рассчитанной информации по проводному интерфейсу или с помощью встроенного модема.

Общий вид основных исполнений комплексов представлен на рисунке 1.

Приказ Росстандарта №2613 от 31.10.2024, https://oei-analitika.ru
Приказ Росстандарта №2613 от 31.10.2024, https://oei-analitika.ru
Приказ Росстандарта №2613 от 31.10.2024, https://oei-analitika.ru
Приказ Росстандарта №2613 от 31.10.2024, https://oei-analitika.ru
Приказ Росстандарта №2613 от 31.10.2024, https://oei-analitika.ru

Исполнение СГ-ТКР-Р

Приказ Росстандарта №2613 от 31.10.2024, https://oei-analitika.ru

Исполнение СГ-ТКР-Т

Приказ Росстандарта №2613 от 31.10.2024, https://oei-analitika.ru
Приказ Росстандарта №2613 от 31.10.2024, https://oei-analitika.ru
Приказ Росстандарта №2613 от 31.10.2024, https://oei-analitika.ru
Приказ Росстандарта №2613 от 31.10.2024, https://oei-analitika.ru
Приказ Росстандарта №2613 от 31.10.2024, https://oei-analitika.ru
Приказ Росстандарта №2613 от 31.10.2024, https://oei-analitika.ru
Приказ Росстандарта №2613 от 31.10.2024, https://oei-analitika.ru
Приказ Росстандарта №2613 от 31.10.2024, https://oei-analitika.ru

Исполнение СГ-ТКР-Д

Рисунок 1 - Общий вид основных исполнений комплексов

Структура условного обозначения комплекса:

СГ-ТКР-[1]-[2], где:

СГ-ТКР - наименование комплекса;

  • [1] - обозначение применяемого счетчика: турбинный - Т, ротационный - Р, мембранный (диафрагменный) - Д;

  • [2] - максимальный измеряемый объемный расход газа при рабочих условиях, определяемый установленным в состав комплекса счетчиком газа согласно его описанию типа, м3/ч.

В комплексах пломбируются:

  • - корректор объема газа ТК220 путем пломбирования винта кнопки поверителя с помощью проволоки и свинцовой (пластмассовой) пломбы, а также пломбирования винтов на задней крышке и крышке счетных входов путем нанесения знака поверки на специальную мастику;

  • - корректор объема газа ТАУ-ТК путем пломбирования крышки платы CPU с отверстием для доступа к закрытой пластиной кнопке поверителя, проволокой и свинцовой (пластмассовой) пломбой с нанесением знака поверки и крышки платы CPU с помощью проволоки и свинцовой (пластмассовой) пломбы с оттиском изготовителя или организации, выполнявшей ремонт;

  • - счетчик газа путем пломбирования крышки счетного механизма счетчика с помощью свинцовой (пластмассовой) пломбы;

  • - место присоединения преобразователя температуры с помощью свинцовой (пластмассовой) пломбы;

  • - место присоединения датчика импульсов с помощью свинцовой (пластмассовой) пломбы.

Знак поверки наносится путем давления на пломбы.

Схемы пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунках 2-5.

Приказ Росстандарта №2613 от 31.10.2024, https://oei-analitika.ru

(ЖИСМОМ ]>Ч)М

Корректор объема газа ТК220

Рисунок 2 - Схема пломбировки от несанкционированного доступа корректоров, обозначение места нанесения знака поверки

f                                       '

‘(ил»- {жвд-рки

Приказ Росстандарта №2613 от 31.10.2024, https://oei-analitika.ru

Il.icww 15гти:»эм w.-tV’-ifH Н.1И 3prdiiP3U>u«. tiisi M'1 «иикгй

Корректор объема газа ТАУ-ТК

Приказ Росстандарта №2613 от 31.10.2024, https://oei-analitika.ru

Исполнение СГ-ТКР-Т (счетчик газа турбинный ТАУ-ТСГ)

Исполнение СГ-ТКР-Т (счетчик газа СГ)

Приказ Росстандарта №2613 от 31.10.2024, https://oei-analitika.ru
Приказ Росстандарта №2613 от 31.10.2024, https://oei-analitika.ru
Приказ Росстандарта №2613 от 31.10.2024, https://oei-analitika.ru

Исполнение СГ-ТКР-Д

Исполнение СГ-ТКР-Р

Приказ Росстандарта №2613 от 31.10.2024, https://oei-analitika.ru
Приказ Росстандарта №2613 от 31.10.2024, https://oei-analitika.ru

Рисунок 3 - Схема пломбировки от несанкционированного доступа счетчика газа, обозначение места нанесения знака поверки

Приказ Росстандарта №2613 от 31.10.2024, https://oei-analitika.ru

Монтаж термопреобразователя сопротивления Pt500 (500П) в потоке газа

Приказ Росстандарта №2613 от 31.10.2024, https://oei-analitika.ru
Приказ Росстандарта №2613 от 31.10.2024, https://oei-analitika.ru
Приказ Росстандарта №2613 от 31.10.2024, https://oei-analitika.ru

Монтаж термопреобразователя сопротивления Pt500 (500П) на корпусе счетчика

Рисунок 4 - Схема пломбировки от несанкционированного доступа места присоединения преобразователя температуры, обозначение места нанесения знака поверки

Приказ Росстандарта №2613 от 31.10.2024, https://oei-analitika.ru

Рисунок 5 - Схема пломбировки от несанкционированного доступа места присоединения датчика импульсов, обозначение места нанесения знака поверки счетчика газа

Заводской номер в виде арабских цифр наносится методом термопечати, металлографики и/или гравировки на шильдик, расположенный на корпусе корректора, входящего в состав комплекса. Места нанесения заводского номера и знака утверждения типа представлены на рисунке 6.

Приказ Росстандарта №2613 от 31.10.2024, https://oei-analitika.ru

Рисунок 6 - Место нанесения заводского номера и знака утверждения типа

Программное обеспечение

Программное обеспечение (далее - ПО) комплексов встроенное и разделено на метрологически значимую и метрологически незначимую части.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 -

данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ТК220 V1.XX1

ТК12

Номер версии

1.ХХ1

**

Цифровой идентификатор ПО (контрольная сумма)

24075

**

Алгоритм вычисления цифрового идентификатора

ПО

CRC16

CRC16

* Номер версии состоит из двух частей: старшая часть (до точки) номер версии метрологически значимой части ПО, младшая часть - номер версии метрологически незначимой части.

** Номер версии и цифровой идентификатор комплекса соответствует номеру версии и цифровому идентификатору корректора, указанным в описании типа корректора.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики Наименование параметра

Значение

Диапазон объемного расхода при рабочих условиях1, м3/ч:

- исполнение СГ-ТКР-Д

- исполнение СГ-ТКР-Т

- исполнение СГ-ТКР-Р

от 0,016 до 160 от 5 до 4000 от 0,4 до 650

Диапазон измерений температуры газа, °С: Пределы допускаемой относительной измерения объема газа, приведенного к условиям, с учетом погрешности температуры, без учета погрешности давления и коэффициента сжимаемости за условнопостоянные величины, %:

  • - исполнение СГ-ТКР-Д в расходов при рабочих условиях включ.

  • - исполнение СГ-ТКР-Д в

погрешности стандартным измерения от принятия

диапазоне объемных от 0,1-Q ном до Q макс

диапазоне объемных расходов при рабочих условиях от Qmuh до 0,1 -Qhgm

  • - исполнение СГ-ТКР-Т, СГ-ТКР-Р со счетчиками исполнения «2У» в диапазоне объемных расходов при рабочих условиях от Qмин до Qmhkc

  • - исполнение СГ-ТКР-Т, СГ-ТКР-Р в диапазоне объемных расходов при рабочих условиях от Qмин до Qt

  • - исполнение СГ-ТКР-Т, СГ-ТКР-Р в диапазоне объемных расходов при рабочих условиях от Qt до Qmhkg включ.

    от -30 до +60

    Приказ Росстандарта №2613 от 31.10.2024, https://oei-analitika.ru

Таблица 3 - Основные технические характеристики

Наименование параметра

Значение

Измеряемая среда

Природный      газ      по

ГОСТ 5542-2014, пропан, аргон, азот, воздух и другие неагрессивные сухие газы

Максимальное избыточное давление газа*, кПа

50; 100

Температура газа*, °С

от -30 до +60

Условия эксплуатации:

*

  • - температура окружающей среды , °С

  • - относительная влажность, %, не более

  • - атмосферное давление, кПа

от -30 до +60

95

от 84,0 до 106,7

Напряжение питания постоянного тока, В

от 6 до 9

Потребляемая мощность, Вт, не более

0,45

Габаритные размеры комплексов, мм

  • - ширина

  • - высота

  • - длина

от 194 до 900

от 295 до 800 от 190 до 1000

Масса, кг

от 3,9 до 107,0

Маркировка взрывозащиты

1 Ex ib IIB T4 Gb

* Определяется характеристиками средств измерений, входящих в состав комплекса. Конкретное значение приводится в паспорте на комплекс.

Таблица 4 - Показатели надежности

Наименование параметра

Значение

Средний срок службы, лет

12

Средняя наработка на отказ, ч

100000

Знак утверждения типа

наносится на шильдик методом термопечати, металлографики и/или гравировки и на титульные листы эксплуатационной документации типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование

Обозначение

Количество

Комплекс для измерения количества газа СГ-ТКР

-

1

Руководство по эксплуатации*

УРГП.407369.007 РЭ

1

Паспорт*

УРГП.407369.007 ПС

1

Комплект монтажных частей

-

1 **

* В бумажной и/или электронной форме. ** Поставляется по заказу.

Сведения о методиках (методах) измерения приведены в п. 7.11 Руководства по эксплуатации УРГП.407369.007 РЭ.

Нормативные и технические документы, устанавливающие требования к средству измерений

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 6.7.1);

Приказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении государственной поверочной схемы для средств измерений объемного и массового расходов газа»;

Приказ Росстандарта от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;

УРГП.407369.007 ТУ «Комплексы для измерения количества газа СГ-ТКР. Технические условия».

Правообладатель

Общество с ограниченной ответственностью «ТАУГАЗ» (ООО «ТАУГАЗ»)

ИНН 5243041600

Юридический адрес: 607222, Нижегородская обл., г.о. город Арзамас, г. Арзамас, ул. Рабочий Порядок, д. 14, помещ. 4

Изготовитель

Общество с ограниченной ответственностью «ТАУГАЗ» (ООО «ТАУГАЗ») ИНН 5243041600

Адрес: 607222, Нижегородская обл., г.о. город Арзамас, г. Арзамас, ул. Рабочий Порядок, д. 14, помещ. 4

Телефон: (831) 235-70-10

E-mail: info@arzge.ru

Испытательный центр

Общество с ограниченной ответственностью Центр Метрологии «СТП» (ООО ЦМ «СТП»)

Адрес: 420107, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, к. 5, подвал, помещ. 7

Телефон: (843) 214-20-98, факс: (843) 227-40-10

E-mail: office@ooostp.ru

Web-сайт: http://www.ooostp.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311229.

1

Диапазон измерения объемного расхода комплекса при рабочих условиях определяется типоразмером применяемого счетчика.

Примечание - Приняты следующие обозначения:

Рном - номинальный объемный расход при рабочих условиях, м3/ч;

Омакс - максимальный объемный расход при рабочих условиях, м3/ч;

Рмин - минимальный объемный расход при рабочих условиях, м3/ч;

Qt - значение переходного объемного расхода при рабочих условиях, которое зависит от типа счетчика, м3/ч.




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
