№2632 от 02.11.2024
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 618180
ПРИКАЗ_О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 14 октября 2024 г. № 2425
«Об утверждении типов средств измерений»
Приказы по основной деятельности по агентству Вн. Приказ № 2632 от 02.11.2024
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
(Росстандарт)
02 ноября 2024 г.
2632
Москва
О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 14 октября 2024 г. № 2425 «Об утверждении типов средств измерений»
В целях исправления технической ошибки п р и к а з ы в а ю:
-
1. Внести изменения в пункт 6 приложения к приказу от 14 октября 2024 г. № 2425 «Об утверждении типов средств измерений», заменив описание типа средства измерений, прилагается к настоящему приказу.
-
2. ФГБУ «ВНИИМС» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель руководителя
Е.Р. Лазаренко
< > Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.
Сертификат: 525EEF525B83502D7A69D9FC03064C2A
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 06.03.2024 до 30.05.2025
\______________
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «02» ноября 2024 г. № 2632
Лист № 1
Всего листов 9
Регистрационный № 93459-24
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счётчики воды PULSE
Назначение средства измеренийСчётчики воды PULSE (далее - счётчики) предназначены для измерений объема холодной питьевой воды по СанПиН 2.1.4.1074-01 и сетевой воды, протекающей по трубопроводам систем горячего и холодного водоснабжения.
Описание средства измеренийПринцип работы счётчика состоит в измерении числа оборотов чувствительного элемента (ЧЭ), вращающегося под действием потока протекающей воды. Количество оборотов ЧЭ пропорционально объему воды, протекающего через счётчик.
Поток воды, пройдя фильтр, подается в корпус счётчика, поступает в измерительную полость, внутри которой на специальных опорах вращается ЧЭ. Вода, пройдя зону вращения ЧЭ, поступает в выходной патрубок. Передача вращения ЧЭ в счётный механизм осуществляется при помощи магнитной связи.
Масштабирующий редуктор счётного механизма приводит число оборотов ЧЭ к значениям протекшей воды в м3. Индикаторное устройство имеет барабанчики для указания количества м3, а также стрелочные указатели для указания долей м3. На шкале индикаторного устройства имеется сигнальная звездочка, обеспечивающая повышение разрешающей способности счётчика. Со стороны входа счётчик имеет фильтр.
Конструктивно счётчики состоят из:
-
- корпуса (проточной части);
-
- чувствительного элемента (крыльчатка или турбина);
-
- счётного механизма с индикаторным устройством.
Счётчики изготовлены из коррозионно-устойчивых материалов. Детали, соприкасающиеся с водой, изготовлены из материалов, не снижающих качество воды, стойких к ее воздействию в пределах рабочего диапазона температур.
Счетчики выпускаются в следующих модификациях и исполнениях:
PULSE счётчик воды
чувствительный элемент:
(К) - крыльчатка DN от 15 до 40 мм;
(КМ) - крыльчатка многоструйный DN от 25 до 50 мм;
(Т) - турбина
DN от 50 до 100 мм.
диаметр условного прохода, мм:
(15); (20); (25); (32); (40);
(50); (65); (80); (100).
исполнение для диапазона температуры воды:
(Х) - счётчик холодной воды;
(Г) - счетчик горячий воды - только для счетчиков с турбиной;
(У) - универсальный счетчик.
выходной сигнал: ( ) - отсутствует; (И) - наличие импульсного выхода.
монтажная длинна, мм: для (К):
(80); (110) - для DN 15; (130) - для DN 20; (160) - для DN 25, 32; (200) - для DN 40;
для (КМ):
(260) - для DN 25, 32;
(300) - для DN 40, 50; для (Т):
(200) - для DN 50, 65;
(225) - для DN 80;
(250) - для DN 100.
Счетчики модификации PULSE К - ХХХ - Х, имеют только универсальное исполнение.
Общий вид счетчиков с указанием места заводского номера и места нанесения знака утверждения типа представлены на рисунке 1.
Указание места заводского номера и места нанесения знака утверждения типа представлены на рисунке 2.
Знак утверждения типа наносится на лицевую панель счётчика. Заводской номер счётчика состоит из 9 арабских цифр, наносится на лицевую панель счётчика методом наклейки. Место нанесения знака утверждения типа средства измерений и место расположения заводского номера указаны на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 3.

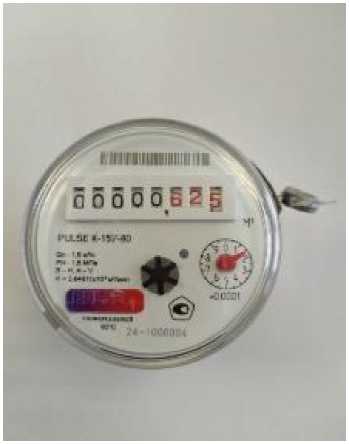

а) счётчик воды PULSE исполнения K

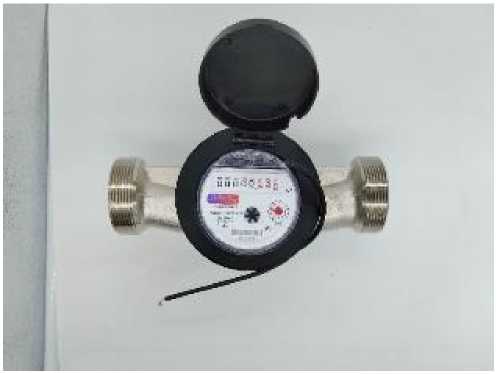

б) счётчик воды PULSE исполнения K с импульсным выходным сигналом

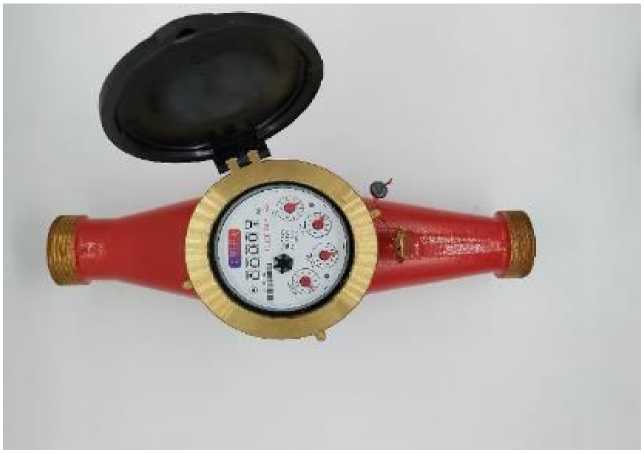

в) счётчик воды PULSE исполнения KM
г)

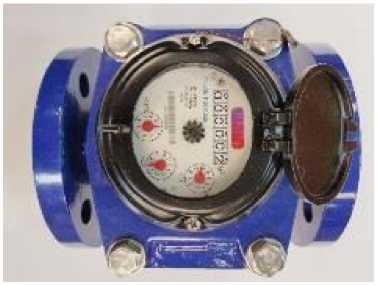

счётчик воды PULSE исполнения T

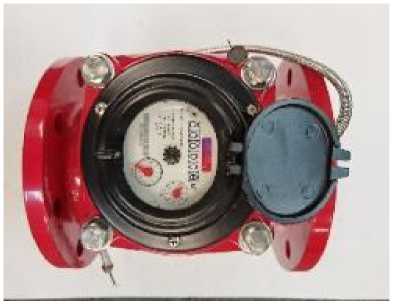

д) счётчик воды PULSE исполнения T с импульсным выходным сигналом
Рисунок 1 - Общий вид счетчиков

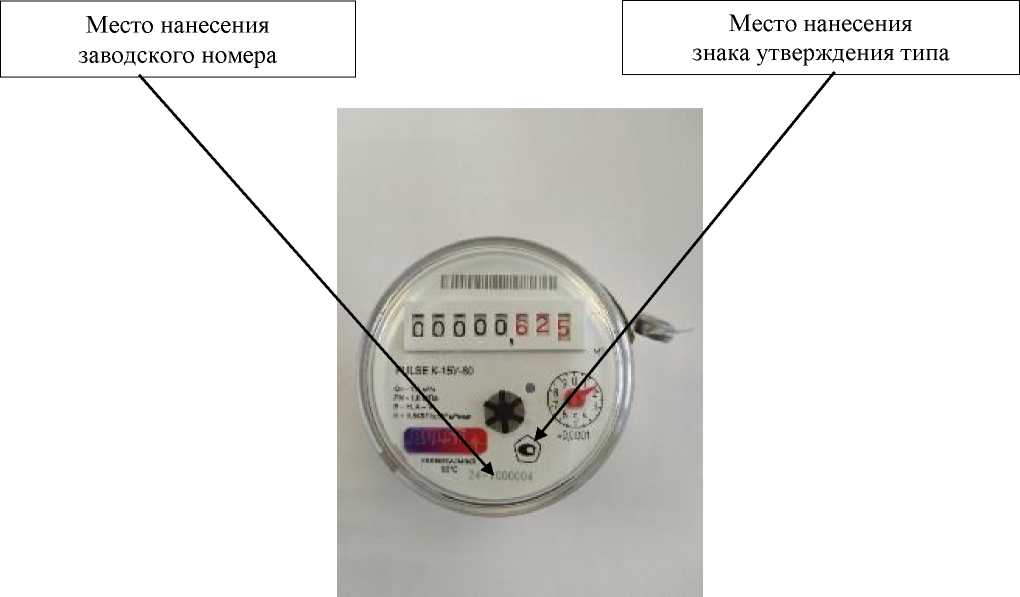

Рисунок 2 - Указание места заводского номера и места нанесения знака утверждения типа

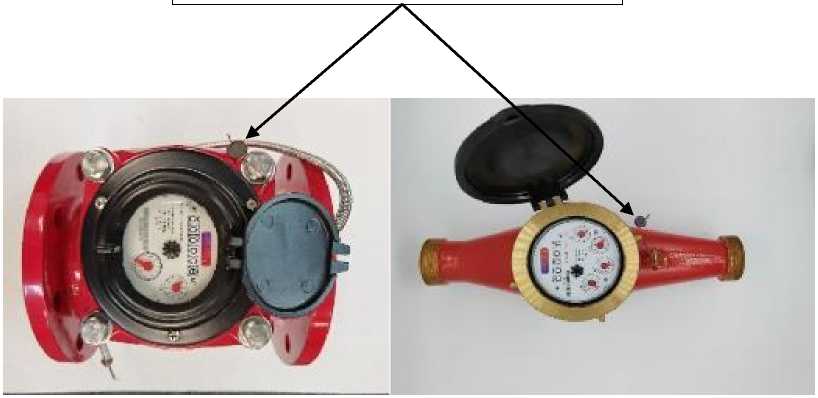

Место установки пломбы завода-изготовителя
Рисунок 3 - Схема пломбировки от несанкционированного доступа
Нанесение знака поверки на средство измерений не предусмотрено.
Метрологические и технические характеристики приведены в таблицах 1 - 6.
Таблица 1 - Метрологические характеристики счетчиков PULSE К - ХХХ - Х
|
Наименование параметра |
Значение параметра | |||||||||
|
Диаметр условного прохода, DN, мм |
15 |
20 |
25 |
32 |
40 | |||||
|
Метрологический класс по ГОСТ Р 50193.1-92 |
А |
В |
А |
В |
А |
В |
А |
В |
А |
В |
|
Объемный расход воды, м3/ч - минимальный расход Qmin, м3/ч |
0,06 |
0,03 |
0,10 |
0,05 |
0,14 |
0,07 |
0,24 |
0,12 |
0,40 |
0,20 |
|
- переходный расход Qt, м3/ч |
0,15 |
0,12 |
0,25 |
0,20 |
0,35 |
0,28 |
0,60 |
0,48 |
1,00 |
0,80 |
|
- номинальный расход Qn, м3/ч |
1,5 |
1,5 |
2,5 |
2,5 |
3,5 |
3,5 |
6,0 |
6,0 |
10,0 |
10,0 |
|
- максимальный расход Qmax, м3/ч |
3,0 |
3,0 |
5,0 |
5,0 |
7,0 |
7,0 |
12,0 |
12,0 |
20,0 |
20,0 |
|
Порог чувствительности, м3/ч |
0,5^Qmin | |||||||||
|
Пределы допускаемой относительной погрешности при измерении объема в диапазонах: - Qmin < Q < Qt |
±5 | |||||||||
|
- Qt < Q < Qmax |
±2 | |||||||||
|
Диапазон температуры воды, °С |
от +5 до +90 | |||||||||
|
Максимальное рабочее избыточное давление, МПа, не более |
1,6 | |||||||||
|
Потеря давления при Qmax, МПа, не более |
0,1 | |||||||||
|
Вес импульса, м3/имп. |
0,001; 0,01; 0,1 | |||||||||
Таблица 2 - Основные технические характеристики счетчиков PULSE К - ХХХ - Х
|
Наименование параметра |
Значение параметра | ||||
|
Диаметр условного прохода, DN, мм |
15 |
20 |
25 |
32 |
40 |
|
Габаритные размеры счетчиков, мм, не более: | |||||
|
- длина |
80(110) |
130 |
160 |
160 |
200 |
|
- ширина |
65 |
65 |
75 |
100 |
100 |
|
- высота |
72 |
72 |
80 |
120 |
110 |
|
Масса счетчиков кг, не более |
0,45 |
0,6 |
0,9 |
2,0 |
2,4 |
|
Рабочие условия эксплуатации: | |||||
|
- диапазон температуры окружающего воздуха, °С |
от +5 до +60 | ||||
|
- относительная влажность воздуха при 35 °С, %, не более |
80 | ||||
|
- диапазон атмосферного давление, кПа |
от 84 до 106,7 | ||||
|
Наибольшее значение индикаторного устройства, 3 м |
99999,999 | ||||
|
Наименьшая цена деления, м3 |
0,0001 | ||||
|
Класс защиты по ГОСТ 14254 |
IP65 | ||||
Таблица 3 - Метрологические характеристики счетчиков PULSE КМ - ХХХ - Х
|
Наименование параметра |
Значение параметра | |||||||
|
Диаметр условного прохода, DN, мм |
25 |
32 |
40 |
50 | ||||
|
Метрологический класс по ГОСТ Р 50193.1-92 |
А |
В |
А |
В |
А |
В |
А |
В |
|
Объемный расход воды, м3/ч - минимальный расход Qmin, м3/ч |
0,14 |
0,07 |
0,24 |
0,12 |
0,40 |
0,20 |
1,20 |
0,45 |
|
- переходный расход Qt, м3/ч |
0,35 |
0,28 |
0,60 |
0,48 |
1,00 |
0,80 |
4,50 |
3,00 |
|
- номинальный расход Qn, м3/ч |
3,5 |
3,5 |
6,0 |
6,0 |
10,0 |
10,0 |
15,0 |
15,0 |
|
- максимальный расход Qmax, м3/ч |
7,0 |
7,0 |
12,0 |
12,0 |
20,0 |
20,0 |
30,0 |
30,0 |
|
Порог чувствительности, м3/ч |
0,5^Q |
min | ||||||
|
Пределы допускаемой относительной погрешности при измерении объема в диапазонах: - Qmin < Q < Qt |
±5 | |||||||
|
- Qt < Q < Qmax |
±2 | |||||||
|
Диапазон температуры воды, °С | ||||||||
|
- счетчики холодной воды «Х» |
от +5 до +40 | |||||||
|
- счетчики горячей воды «Г» |
от +5 до +90 | |||||||
|
- счетчики универсальные «У» |
от +5 до +90 | |||||||
|
Максимальное рабочее избыточное давление, МПа, не более |
1,6 | |||||||
|
Потеря давления при Qmax, МПа, не более |
0,1 | |||||||
|
Вес импульса, м3/имп. |
0,001; 0,01; 0,1 | |||||||
Таблица 4 - Основные технические характеристики счетчиков PULSE КМ - ХХХ - Х
|
Наименование параметра |
Значение параметра | |||
|
Диаметр условного прохода, DN, мм |
25 |
32 |
40 |
50 |
|
Габаритные размеры счетчиков, мм, не более: | ||||
|
- длина |
260 |
260 |
300 |
300 |
|
- ширина |
98 |
98 |
122 |
145 |
|
- высота |
118 |
118 |
142 |
177 |
|
Масса счетчиков кг, не более |
2,5 |
3,0 |
5,0 |
9,0 |
|
Рабочие условия эксплуатации: | ||||
|
- диапазон температуры окружающего воздуха, °С |
от +5 до +60 | |||
|
- относительная влажность воздуха при 35 °С, %, |
80 | |||
|
не более | ||||
|
- диапазон атмосферного давление, кПа |
от 84 до 106,7 | |||
|
Наибольшее значение индикаторного устройства, 3 м |
99999,9999 | |||
|
Наименьшая цена деления, м3 |
0,0001 | |||
|
Класс защиты по ГОСТ 14254 |
IP65 | |||
Таблица 5 - Метрологические характеристики счетчиков PULSE Т - ХХХ - Х
|
Наименование параметра |
Значение параметра | |||||||
|
Диаметр условного прохода, DN, мм |
50 |
65 |
80 |
100 | ||||
|
Метрологический класс по ГОСТ Р 50193.1-92 |
А |
В |
А |
В |
А |
В |
А |
В |
|
Объемный расход воды, м3/ч - минимальный расход Qmin, м3/ч |
0,8 |
0,4 |
1,0 |
0,5 |
1,2 |
0,6 |
2,5 | |
|
- переходный расход Qt, м3/ч |
1,6 |
0,8 |
2,0 |
1,0 |
2,4 |
1,2 |
5,0 | |
|
- номинальный расход Qn, м3/ч |
25,0 |
25,0 |
30,0 |
30,0 |
40,0 |
40,0 |
70,0 |
70,0 |
|
- максимальный расход Qmax, м3/ч |
50,0 |
50,0 |
60,0 |
60,0 |
80,0 |
80,0 |
140,0 |
140,0 |
|
Порог чувствительности, м3/ч |
0,5^Q |
min | ||||||
|
Пределы допускаемой относительной погрешности при измерении объема в диапазонах: - Qmin < Q < Qt |
±5 | |||||||
|
- Qt < Q < Qmax |
±2 | |||||||
|
Диапазон температуры воды, °С: | ||||||||
|
- счетчики холодной воды «Х» |
от +5 до +40 | |||||||
|
- счетчики горячей воды «Г» |
от +5 до +90 | |||||||
|
- счетчики универсальные «У» |
от +5 до +90 | |||||||
|
Максимальное рабочее избыточное давление, МПа, не более |
1,6 | |||||||
|
Потеря давления при Qmax, МПа, не более |
0,1 | |||||||
|
Вес импульса, м3/имп. |
0,001; 0,01; 0,1 | |||||||
Таблица 6 - Основные технические характеристики счетчиков PULSE Т - ХХХ - Х
|
Наименование параметра |
Значение параметра | ||||||
|
Диаметр условного прохода, DN, мм |
50 |
65 |
80 |
100 | |||
|
Габаритные размеры счетчиков, мм, не более: | |||||||
|
- длина |
200 |
200 |
225 |
250 | |||
|
- ширина |
160 |
180 |
190 |
215 | |||
|
- высота |
215 |
225 |
280 |
295 | |||
|
Масса счетчиков кг, не более |
12,1 |
12,9 |
13,8 |
16,2 | |||
|
Рабочие условия эксплуатации: | |||||||
|
- диапазон температуры окружающего воздуха, °С |
от +5 до +60 | ||||||
|
- относительная влажность воздуха при 35 °С, %, |
80 | ||||||
|
не более | |||||||
|
- диапазон атмосферного давление, кПа |
от 84 до 106,7 | ||||||
|
Наибольшее значение индикаторного устройства, 3 м |
999999,999 |
999999,99 | |||||
|
Наименьшая цена деления, м3 |
0,001 |
0,01 | |||||
|
Класс защиты по ГОСТ 14254 |
IP65 | ||||||
наносится в левом верхнем углу наклейки, нанесенной на лицевую панель электронного блока фотохимическим (флексографическим, тампопечатью) методом и на титульный лист руководства по эксплуатации и паспорта типографским способом.
Комплектность средства измеренийТаблица 7 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Счётчик воды |
PULSE* |
1 шт. |
|
Руководство по эксплуатации (паспорт) |
РЭ 26.51.52-001-01626836-2023 |
1 экз. |
|
Методика поверки** |
- |
1 экз. |
|
Комплект монтажных частей* |
- |
1 шт. |
|
* - Исполнение счётчика и комплект монтажных частей определяются договором на | ||
|
поставку. | ||
|
**- По отдельному заказу. | ||
приведены в разделе 4 «Устройство и принцип работы» документа РЭ 26.51.52-001-01626836-2023 «Счётчики воды PULSE. Руководство по эксплуатации (паспорт)».
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ТУ 26.51.52-001-01626836-2023 Счётчики воды PULSE. Технические условия.
ПравообладательОбщество с ограниченной ответственностью «АЛЬФАТЭП» (ООО «АЛЬФАТЭП») ИНН 7718746038
Юридический адрес: 107564, г. Москва, вн.тер.г. муниципальный округ Богородское, ул. Краснобогатырская, д. 6, стр. 5, эт./помещ. 4/13, оф. В
Телефон: +7 (495) 727-11-91
E-mail: 1@pulse-engineering.ru
ИзготовительОбщество с ограниченной ответственностью «АЛЬФАТЭП» (ООО «АЛЬФАТЭП») ИНН 7718746038
Адрес: 107564, г. Москва, вн.тер.г. муниципальный округ Богородское, ул. Краснобогатырская, д. 6, стр. 5, эт./помещ. 4/13, оф. В
Телефон: +7 (495) 727-11-91
E-mail: 1@pulse-engineering.ru
Испытательный центрЗакрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)
Адрес: 125424, г. Москва, Волоколамское ш., д. 88, стр. 8
Телефон (факс): +7 495-491-78-12
Е-mail: sittek@mail.ru; mce-info@mail.ru
Web-сайт: https://www.kip-mce.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311313.
