МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

02 ноября 2024 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений о месте осуществления деятельности изготовителей утвержденных типов средств измерений согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

< >

Подлинник электронного документа, подписанного ЭП,

Ч        хранится в системе электронного документооборота

Федерального агентства по техническому регулированию и метрологии.

Сертификат: 525EEF525B83502D7A69D9FC03064C2A

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 06.03.2024 до 30.05.2025

\______________

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «___» __2024 г. № ____

Сведения об утвержденных типах средств измерений, подлежащие изменению в части сведений о местах осуществления деятельности изготовителей

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «02» ноября 2024 г. № 2634

Регистрационный № 31057-09

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Калибраторы давления пневматические Метран-504 Воздух

Калибраторы давления пневматические Метран-504 Воздух (далее по тексту -калибраторы) предназначены для точного воспроизведения единицы давления.

Принцип действия калибраторов основан на динамическом взаимодействии сферического поршня и потока воздуха, вытекающего из сопла, в котором поршень самоцентрируется и самоуравновешивается.

Поршень устанавливается в сопло калибратора. На поршень надевается грузоприемное устройство (в дальнейшем навеска), на которое навешиваются грузы. Совместный вес поршня, навески и грузов преобразуется в пневматическое выходное давление, которое подается на вход поверяемого средства измерений давления.

При смене навесок и грузов автоматически изменяется выходное давление калибратора пропорционально изменившемуся совместному весу.

Калибраторы выполнены в виде настольного прибора. Поршни, навески и грузы накладываются вручную. В состав калибраторов входит укладка с поршнем, навесками и грузами (в дальнейшем укладка).

Калибраторы давления имеют три модификации: Метран-504-Воздух-1, Метран-504-Воздух-П и Метран-504-Воздух-Ш. В зависимости от модификации, калибраторы имеют различный диапазон воспроизведения давления.

Знак поверки наносится на свидетельство о поверке.

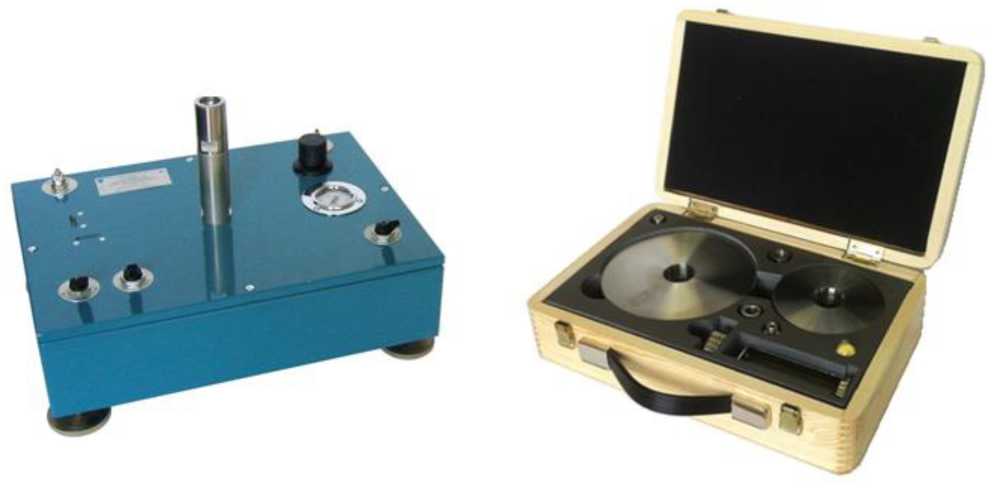

Общий вид калибраторов приведен на рисунке 1.

Пломбирование калибраторов не предусмотрено.

Рисунок 1 - Общий вид калибраторов

Таблица 1 -

Таблица 2 -

Примечания:

• 1 При значениях воспроизводимого давления меньше 3 кПа нормируются пределы допускаемой абсолютной погрешности.

• 2 При значениях воспроизводимого давления 3 кПа и выше нормируются пределы допускаемой относительной погрешности калибратора в процентах от номинального значения воспроизводимого давления.

Таблица 3 - Основные технические

наносится типографским способом на титульные листы эксплуатационной документации и на табличку калибратора способом, принятым на предприятии изготовителе.

Комплект поставки калибратора Метран-504 Воздух-I приведен в таблице 4.

Комплект поставки калибратора Метран-504 Воздух-II приведен в таблице 5.

Комплект поставки калибратора Метран-504 Воздух-Ш приведен в таблице 6.

Таблица 4 - Комплектность калибратора Метран-504 Воздух-!

Таблица 5 - Комплектность

н-504

х-П

Таблица 6 - Комплектность

н-504

х-Ш

Сведения о методиках (методах) измерений приведены в эксплуатационных документах.

Приказ Росстандарта от 29 июня 2018 г. № 1339 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;

ГОСТ 8.187-76 Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4^10⁴ Па;

ТУ 4381-058-51453097-2009 Калибраторы давления пневматические Метран-504 Воздух. Технические условия.

Акционерное общество «Промышленная группа «Метран» (АО «ПГ «Метран») ИНН 7448024720

Адрес места осуществления   деятельности:   454103, Челябинская   обл.,

г.о. Челябинский, вн. р-н Центральный, г. Челябинск, пр-кт Новоградский д. 15 Телефон: +7 (351) 799-51-52; факс: +7 (351) 799-55-90

E-mail: CIS-Support@emerson.com, Info.Metran@emerson.com

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Челябинской области» (ФБУ «Челябинский ЦСМ»)

Адрес: 454020, г. Челябинск, ул. Энгельса, д. 101

Телефон/факс: +7 (351) 232-04-01

E-mail: stand@chelcsm.ru

Web-сайт: www.chelcsm.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311280.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «02» ноября 2024 г. № 2634

Регистрационный № 42701-09

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Калибраторы давления пневматические Метран-505 Воздух

Калибраторы давления пневматические Метран-505 Воздух (далее - калибраторы) предназначены для точного воспроизведения единицы давления.

Принцип действия калибраторов основан на динамическом взаимодействии конического поршня и потока воздуха, вытекающего из сопла, в котором поршень самоцентрируется и самоуравновешивается.

Поршень устанавливается в сопло калибратора. На поршень надевается грузоприемное устройство (далее - навеска) с грузами. Совместный вес поршня, навески и грузов преобразуется в пневматическое выходное давление, которое подается на вход поверяемого средства измерений давления.

При смене поршня, навески и грузов автоматически изменяется выходное давление калибраторов пропорционально изменившемуся совместному весу.

Калибраторы выполнены в виде настольного прибора. Поршни, навески и грузы накладываются вручную. В состав калибратора входит укладка с набором поршней, навесок и грузов (дале - укладка).

Калибраторы давления пневматические имеют две модификации:

- модификация I - калибраторы давления с блоком опорного давления для воспроизведения избыточного давления относительно опорного давления (условного значения атмосферного давления);

- модификация II - калибраторы давления без блока опорного давления для воспроизведения избыточного давления относительно атмосферного давления.

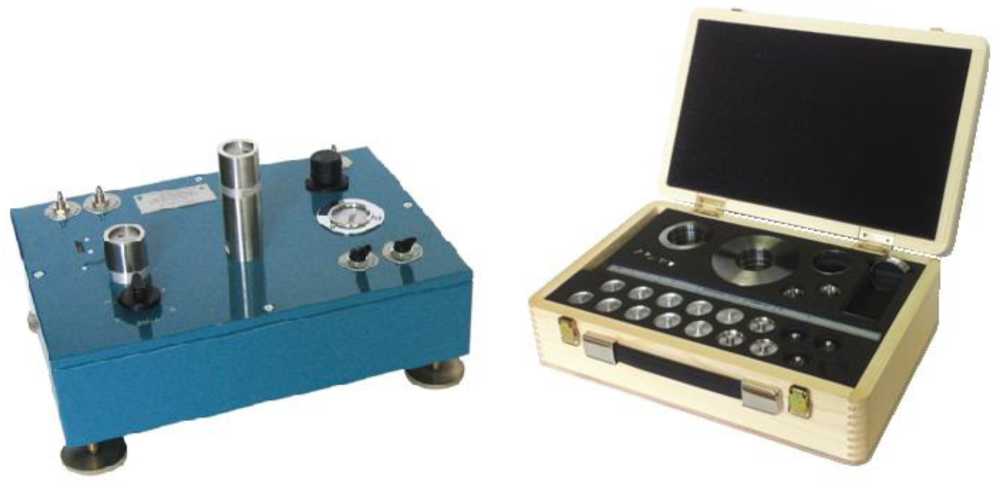

Общий вид калибраторов приведен на рисунке 1.

Пломбирование калибраторов не предусмотрено.

Рисунок 1 - Общий вид калибраторов

Знак поверки наносится на свидетельство о поверке.

Таблица 1 -

Таблица 2 -

ы

Примечания

• 1 При значениях воспроизводимого давления меньше 0,4 кПа нормируются пределы допускаемой абсолютной погрешности.

• 2 При значениях воспроизводимого давления 0,4 кПа и выше нормируются пределы допускаемой относительной погрешности калибратора в процентах от номинального значения воспроизводимого давления.

Таблица 3 - Основные технические характеристики

наносится типографским способом на титульные листы эксплуатационной документации и на табличку калибратора способом, принятым на предприятии изготовителе.

Таблица 4 - Комплектность средства измерений

Сведения о методиках (методах) измерений приведены в эксплуатационных документах.

Приказ Росстандарта от 29 июня 2018 г. № 1339 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;

ГОСТ 8.187-76 Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4^10⁴ Па;

ТУ 4381-059-51453097-2009 Калибратор давления пневматический Метран-505 Воздух. Технические условия.

Акционерное общество «Промышленная группа «Метран» (АО «ПГ «Метран») ИНН 7448024720

Адрес места осуществления деятельности: 454103, Челябинская   обл.,

г.о. Челябинский, вн. р-н Центральный, г. Челябинск, пр-кт Новоградский д. 15 Телефон: +7 (351) 799-51-52; факс: +7 (351) 799-55-90

E-mail: CIS-Support@emerson.com, Info.Metran@emerson.com

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Челябинской области» (ФБУ «Челябинский ЦСМ»)

Адрес: 454020, г. Челябинск, ул. Энгельса, д. 101

Телефон/факс: +7 (351) 232-04-01

E-mail: stand@chelcsm.ru

Web-сайт: www.chelcsm.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311280.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «02» ноября 2024 г. № 2634

Регистрационный № 80336-20

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Расходомеры массовые КРОМАСС-V

Расходомеры массовые КРОМАСС-V предназначены для измерений массы и объема жидкости в потоке, массового и объемного расходов жидкости, массового расхода и массы газов, плотности и температуры жидкостей и газов.

Принцип действия расходомеров массовых КРОМАСС-V при измерении массового расхода и массы жидкостей и газов основан на измерении силы Кориолиса, возникающей в трубках первичного преобразователя расхода при прохождении через них измеряемой среды. Фазовые смещения между частотами колебаний противоположных частей трубок, вызванные силами Кориолиса, пропорциональны массовому расходу и массе жидкостей и газов, а изменение резонансной частоты собственных колебаний этих трубок - плотности. Объемный расход и объем жидкостей вычисляется на базе измеренных значений массового расхода, массы и плотности жидкостей. Измерение температуры осуществляется при помощи термосопротивления, встроенного в расходомеры КРОМАСС-V.

Расходомеры массовые КРОМАСС-V состоят из первичного преобразователя расхода и вторичного преобразователя расхода. Вторичный преобразователь расхода может быть смонтирован на корпусе первичного преобразователя расхода или иметь выносное исполнение. Первичный преобразователь расхода служит для преобразований значений массового и объемного расходов, массы, объема, плотности и температуры измеряемой среды в электрический сигнал. Вторичный преобразователь обеспечивает обработку электрических сигналов с первичного преобразователя расхода, отображение измеренной информации, преобразование ее в токовый и/или частотно-импульсный сигнал, компенсацию изменений температуры измеряемой среды.

Расходомеры массовые КРОМАСС-V выпускаются в нескольких исполнениях, отличающихся номинальным диаметром, диапазонами измерений, а также пределами допускаемой относительной погрешности.

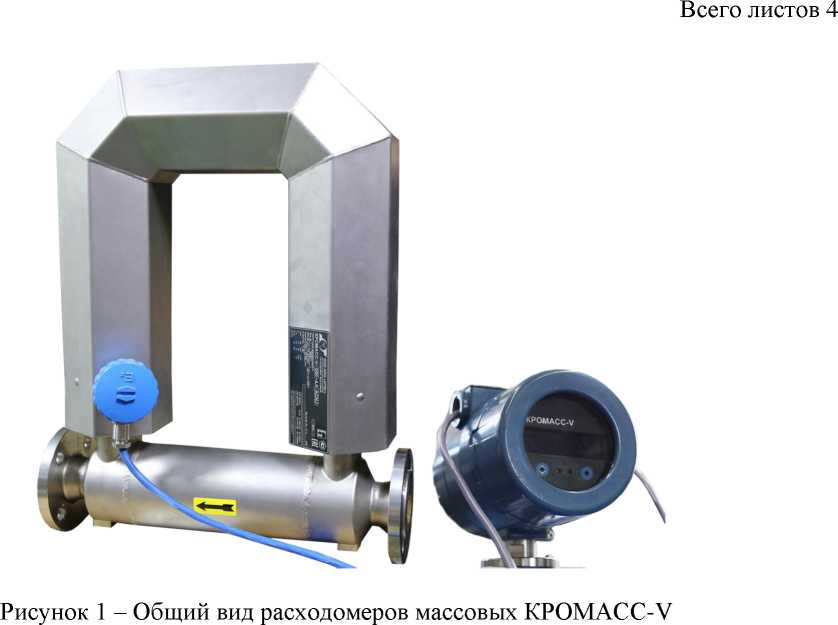

Общий вид расходомеров массовых КРОМАСС-V представлен на рисунке 1.

Пломбировка от несанкционированного доступа расходомеров массовых КРОМАСС-V не предусмотрена.

Программное обеспечение расходомеров массовых КРОМАСС-V является встроенным.

После включения питания встроенное программное обеспечение проводит ряд самодиагностических проверок, во время работы осуществляет сбор и обработку поступающих данных, а также циклическую проверку целостности конфигурационных данных.

Программное обеспечение расходомеров массовых КРОМАСС-V предназначено для обработки сигналов, выполнения математической обработки результатов измерений, обеспечения взаимодействия с периферийными устройствами, хранения в энергонезависимой памяти настроек и вывода результатов измерений на устройства индикации.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Таблица 2 -

Таблица 3 - Основные технические

наносится на маркировочную табличку, закрепленную на корпусе первичного преобразователя расхода и выполненную методом лазерной гравировки, а также по центру титульного листа руководства по эксплуатации и паспорта типографским способом.

Таблица 4 - Комплектность

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Приказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;

ТУ 4318-018-12978946-2019 Расходомеры массовые КРОМАСС-V. Технические условия.

Научно-производственное   общество с ограниченной ответственностью

«Новые технологии эксплуатации скважин» (ООО НПО «НТЭС»)

ИНН 1645001671

Адрес места осуществления деятельности: 423231, Республика Татарстан, г. Бугульма, ул. Строительная, д. 18

Телефон: +7(85594) 6-37-27

Факс: +7(85594) 6-37-01, 6-37-11

E-mail: nponts@nponts.ru

Web-сайт: www.nponts.ru

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д.И.Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а»

Телефон: +7(843) 272-70-62, факс: +7(843) 272-00-32

E-mail: office@vniir.org

Web-сайт: www.vniir.org

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310592.
