ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от «___»    _._б_1___2024 г. № ____

Сведения

об утвержденных типах средств измерений

№ п/ п

Наименование типа

Обозна чение типа

Код характера произ-вод-ства

Рег. Номер

Зав. номер(а)

Изготовители

Правообладатель

Код иден-тифи-кации производства

Методика поверки

Интервал между поверками

Заявитель

Юридическое лицо, проводившее испытания

Дата утверждения акта

1

1

3

4

5

6

7

8

9

10

11

12

13

14

1.

Резервуар стальной вертикальный цилиндрический

РВСП- 20000

Е

93736-24

7

Акционерное общество «Транснефть-Сибирь» (АО «Транснефть-Сибирь»), г. Тюмень

Акционерное общество «Транснефть- Сибирь» (АО «Транснефть- Сибирь»), г. Тюмень

ОС

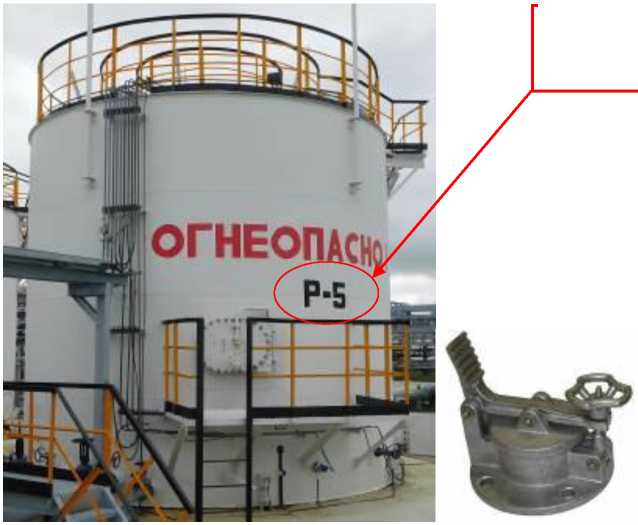

ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные ци-линдриче-ские. Методика поверки»

5 год

Общество с ограниченной ответственностью «Тю-меньВторСы-рье» (ООО «ТВС»), г. Тюмень

ФБУ «Тюменский ЦСМ», г. Тюмень

26.06.2024

1.

Система ав-томатизиро-ванная ин-формацион-но-измерительная коммерческого учета электроэнергии ООО «Газ-

Обозна чение отсутствует

Е

93737-24

16.001-2024

Инженернотехнический центр Общества с ограниченной ответственностью «Газпром энерго» (Инженерно -технический центр ООО

Инженернотехнический центр Общества с ограниченной ответственностью «Газпром энерго» (Инженерно-технический центр ООО

ОС

МП-548.310556 -2024 «ГСИ. Система ав-томатизи-рованная информационно-измерительная

4 года

Инженернотехнический центр Общества с ограниченной ответственностью «Газпром энерго» (Инженерно-технический центр ООО

ЗападноСибирский филиал ФГУП «ВНИИФТРИ», г. Новосибирск

05.07.2024

вольтной аппаратуры» (ОАО «ЗЗВА»), г. Запорожье (изготовлены в 2000 г.)

вольтной аппаратуры» (ОАО «ЗЗВА»), г. Запорожье

напряжения. Методика поверки»

ственностью «Газпром энерго» (Инженерно-технический центр ООО «Газпром энерго»), г. Оренбург

5.

Акселеро метры

BH5011

С

93740-24

мод. BH5011-010- VS зав. № A252043, мод. BH5011-080- VS зав. № A252044, мод. BH5011-500- VS зав. № A252045

«Beijing Bohua Xinzhi Technology, Inc.», Китай

«Beijing Bohua Xinzhi Technology, Inc.», Китай

ОС

МП 204/320-2024 «ГСИ. Ак-селеромет-ры BH5011. Методика поверки»

3 года

«Shanghai OUCE Certification Group Co., Ltd», Китай

ФГБУ «ВНИИМС», г. Москва

28.08.2024

6.

Резервуары стальные вертикальные цилиндрические

РВС- 1000

Е

93741-24

1/15, 2/15, 3/15

Публичное акционерное общество «Саратовский нефтеперерабатывающий завод» (ПАО «Саратовский НПЗ»), г. Саратов

Публичное акционерное общество «Саратовский нефтеперерабатывающий завод» (ПАО «Саратовский НПЗ»), г. Саратов

ОС

ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные ци-линдриче-ские. Методика поверки»

5 лет

Публичное акционерное общество «Саратовский нефтеперерабатывающий завод» (ПАО «Саратовский НПЗ»), г. Саратов

ООО ИК «СИ-БИНТЕК», г. Москва

28.06.2024

7.

Резервуары стальные вертикальные цилиндрические

РВС-700

Е

93742-24

9, 17

Публичное акционерное общество «Саратовский нефтеперерабатывающий завод» (ПАО «Саратовский НПЗ»), г. Саратов

Публичное акционерное общество «Саратовский нефтеперерабатывающий завод» (ПАО «Саратовский НПЗ»), г. Саратов

ОС

ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные ци-линдриче-ские. Методика поверки»

5 лет

Публичное акционерное общество «Саратовский нефтеперерабатывающий завод» (ПАО «Саратовский НПЗ»), г. Саратов

ООО ИК «СИ-БИНТЕК», г. Москва

28.06.2024

8.

Резервуары стальные

РВС-5000

Е

93743-24

4, 10, 11

Акционерное общество

Акционерное общество

ОС

ГОСТ 8.570-2000

5 лет

Акционерное общество «Са-

ООО ИК «СИ-БИНТЕК», г.

02.08.2024

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «08» ноября 2024 г. № 2661

Регистрационный № 93749-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Прибор для измерения теплопроводности FOX 200

Назначение средства измерений

Прибор для измерения теплопроводности FOX 200 (далее - прибор) предназначен для измерений теплопроводности строительных, конструкционных и теплоизоляционных материалов при стационарном тепловом режиме.

Описание средства измерений

К прибору для измерения теплопроводности данного типа относится прибор для измерения теплопроводности FOX 200 серийный № 04040618.

Принцип действия прибора основан на методе измерений плотности теплового потока, проходящего через образец в стационарном режиме.

Прибор выполнен в корпусе, внутрь которого встроена печь и калориметрическое устройство.

Образец измерительными температуры на Измерительные термостатированы с помощью элементов Пельтье. Измерение температуры на лицевых гранях производят интегрировано по всей поверхности образца, обеспечивая, таким образом, высокую надежность измерения.

Прибор работает отдельно или вместе с IBM-совместимым персональным компьютером. Программное обеспечение, работающее под ОС Microsoft Windows, обеспечивает взаимодействие прибора с персональным компьютером.

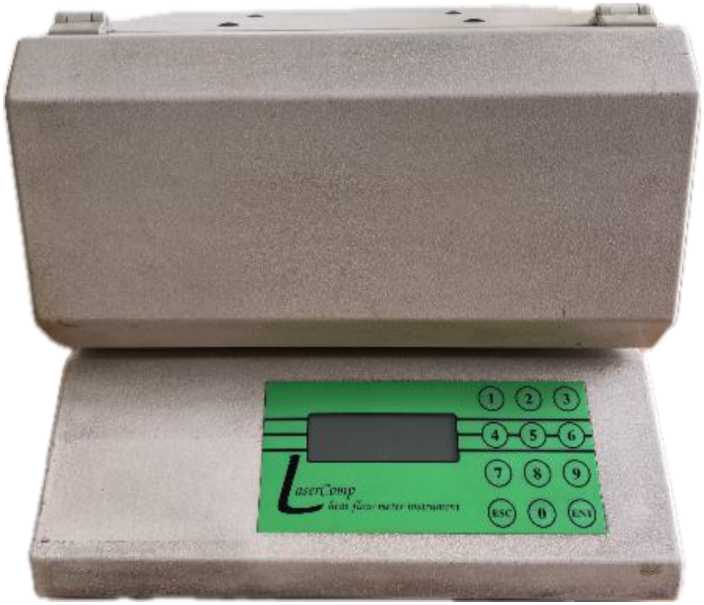

Общий вид прибора представлен на рисунке 1.

Конструкцией прибора предусмотрена пломбировка корпуса от несанкционированного доступа методом нанесения пломбы индикаторной. Место пломбировки прибора приведено на рисунке 2.

Серийный номер нанесен на маркировочную наклейку в формате цифрового кода, прикрепленной к задней поверхности корпуса прибора (рисунок 2).

Рисунок 1 - Общий вид прибора для измерения теплопроводности FOX 200

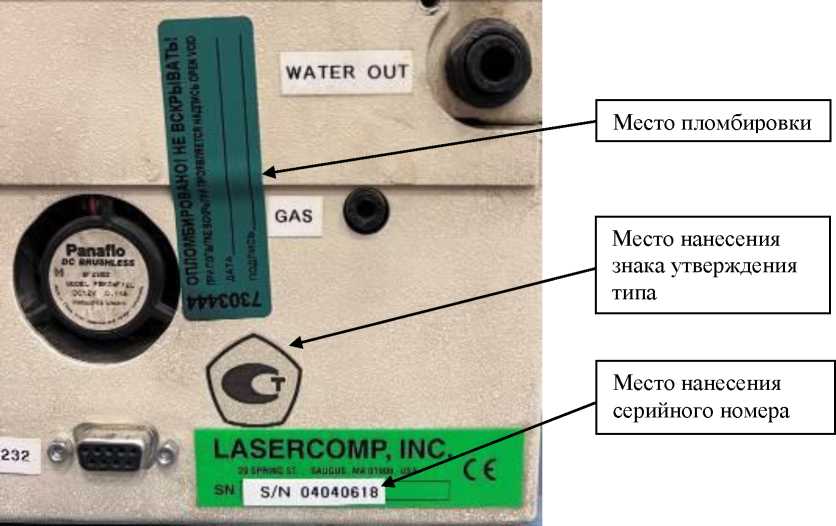

Рисунок 2 - Место нанесения знака утверждения типа, серийного номера и пломбировки корпуса прибора для измерения теплопроводности FOX 200

Программное обеспечение

Программное обеспечение прибора (далее ПО) состоит из встроенной части (встроенный, защищенный от записи микроконтроллер) и автономной части под управлением операционной системы персонального компьютера.

Встроенное ПО (метрологически значимое) отвечает за преобразование сигналов от датчиков теплового потока и температуры в значения измеряемых величин (теплопроводность, тепловой поток, температура)

Автономное ПО прибора предназначено для извлечения измерительных данных из нижнего уровня по стандартному протоколу на верхний для их визуализации, архивирования и дальнейшей обработки. Оно идентифицируется при включении прибора путем вывода на экран наименования и версии программного обеспечения.

Конструктивно прибор имеет защиту встроенного ПО от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи. Защита автономного (внешнего) ПО обеспечивается средствами ОС Windows.

Уровень защиты встроенного ПО от преднамеренных или непреднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 -

обеспечения

данные

Идентификационные данные (признаки)	Значения
	Встроенное ПО	Автономное ПО
Идентификационное наименование ПО	-	WinTherm32
Номер версии (идентификационный номер) ПО	-	З.х.х
Цифровой идентификатор ПО	-	-
Алгоритм вычисления цифрового идентификатора ПО	-	-
Примечание - «х» может принимать значение от 0 до 999

Метрологические и технические характеристики

Таблица 2 -

Наименование характеристики	Значение
Диапазон измерений теплопроводности, Вт/(м^К) (при температуре, °С)	от 0,02 до 0,2 (от 0,0 до +60,0)
Диапазон показаний теплопроводности, Вт/(м^К) (при температуре, °С)	от 0,005 до 0,35 (от -12,5 до +62,5)
Пределы допускаемой относительной погрешности измерений теплопроводности, %	±5,0

Таблица 3 - Технические

Наименование характеристики	Значение
Габаритные размеры, мм, не более: - длина	430
- ширина	315
- высота	280
Параметры электрического питания: - напряжение питания переменного тока, В	230±10
- частота, Гц	50±0,5
Потребляемая мощность, В^А, не более	720
Габаритные размеры образца, мм: - высота	до 51
- ширина	от 100 до 203
- длина	от 100 до 203
Масса, кг, не более	18
Условия эксплуатации: - температура окружающего воздуха, °С	от +15 до +25
- атмосферное давление, кПа	от 84 до 106,7
- относительная влажность окружающего воздуха, %	не более 80

Таблица 4 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы прибора, лет	8
Наработка до отказа, ч, не менее	6000

Знак утверждения типа

наносится на маркировочную наклейку, прикрепляемой к поверхности внутренней стенки корпуса прибора (рисунок 2), и на титульный лист Руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность прибора

Наименование	Обозначение	Количество, шт.
Прибор для измерения теплопроводности	FOX 200	1
Кабель питания		1
Кабель коммуникационный		1
Шланг для воды		2
Шланг для газа		1
Руководство по эксплуатации		1
ПО WinTherm32		1
Методика поверки		1

Сведения о методиках (методах) измерений

приведены в разделе 6 руководства по эксплуатации «Прибор для измерения теплопроводности FOX 200».

Нормативные документы, устанавливающие требования к средству измерений Государственная поверочная схема для средств измерений теплопроводности, теплового сопротивления и температуропроводности твердых тел в диапазоне температуры от 90 до 1100 К, утвержденная приказом Росстандарта от 21 ноября 2023 г. № 2418;

Техническая документация фирмы-изготовителя.

Правообладатель

Фирма «LaserComp, Inc.», США

Адрес: 20 Spring Street, Saugus, Massachusetts 01906 U.S.A.

Телефон: (781) 233-1717; факс: (781) 941-2484

E-mail: Lasercomp@lasercomp.com

Web-сайт: www.lasercomp.com

Изготовитель

Фирма «LaserComp, Inc.», США

Адрес: 20 Spring Street, Saugus, Massachusetts 01906 U.S.A.

Телефон: (781) 233-1717; факс: (781) 941-2484

E-mail: Lasercomp@lasercomp.com

Web-сайт: www.lasercomp.com

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Телефон: (812) 251-76-01

Факс: (812) 713-01-14

Е-mail: info@vniim.ru

Web-сайт: www.vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314555.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «08» ноября 2024 г. № 2661

Регистрационный № 93750-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Спектрометры подводные РЭМ-4Х

Назначение средства измерений

Спектрометры подводные РЭМ-4Х (далее - спектрометры) для регистрации спектров гамма-излучения и измерений активности при исследовании радиационной обстановки в водной среде.

Описание средства измерений

Спектрометры представляют собой приборы для регистрации импульсов, возникающих при взаимодействии гамма-излучения с материалом кристалла чувствительного элемента детектора. Амплитуда регистрируемых импульсов пропорциональна энергии вызвавшей их частицы, скорость счета импульсов пропорциональна активности измеряемого счетного образца.

Спектрометры состоят из сцинтилляционного детектора, изготовленного на основе кристалла германата висмута Bi4Ge3O12 (BGO), вакуумного фотоэлектронного умножителя (ФЭУ), платы электроники спектрометра, платы питания ФЭУ и литий-полимерного аккумулятора.

Спектрометры имеют три модификации: РЭМ-4-25 «Щуп», РЭМ-4-50 и РЭМ-4-76. Модификации отличаются размерами кристалла BGO, относительным энергетическим разрешением линии 662 кэВ, габаритными размерами и массой.

Принцип действия спектрометров основан на преобразовании энергии гамма-квантов ионизирующего излучения в электрический сигнал, последующем накоплении статистики событий информационного потока (получение спектра) и обработке информации для определения характеристик ионизирующего излучения и радионуклидного состава радиоактивного загрязнения. Под воздействием гамма-излучения в кристалле BGO образуются фотоны световой вспышки, которые пропорциональны энергии гамма-квантов. Образовавшиеся фотоны попадают в ФЭУ, где происходит их преобразование в фотоэлектроны с дальнейшим многократным увеличением их количества системой динодов за счет механизма вторичной электронной эмиссии. В результате этого на аноде ФЭУ регистрируется электрический импульс. Полученный сигнал на плате электроники спектрометра преобразуется в цифровой код. Получаемые коды накапливаются в модуле памяти процессора спектрометра и образуют энергетический спектр излучения - зависимость количества зарегистрированных импульсов от энергии излучения.

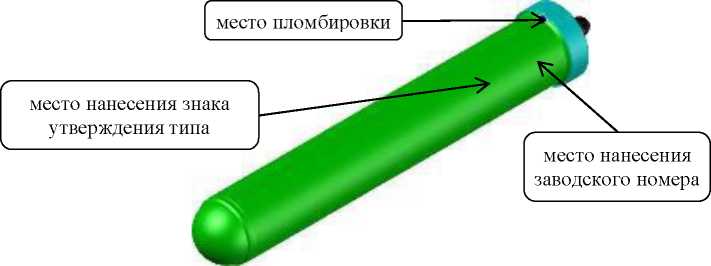

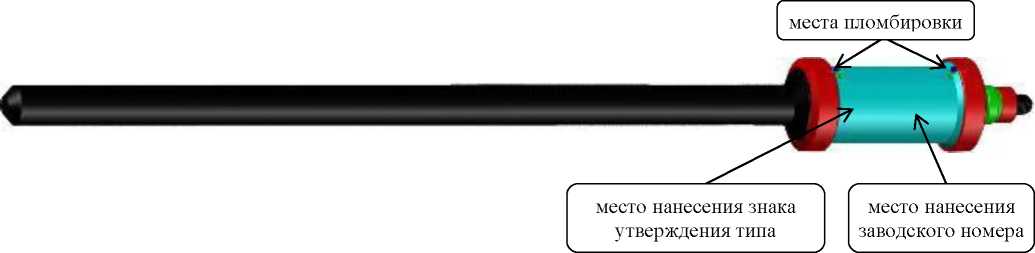

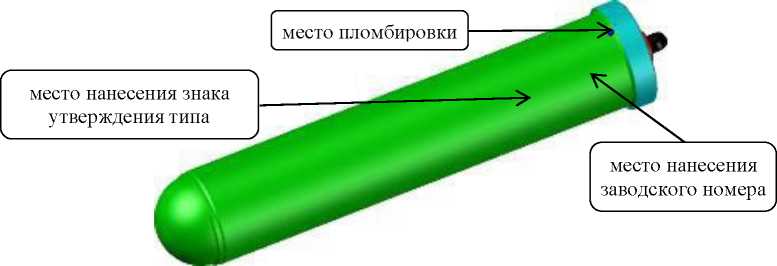

Общий вид спектрометров с указанием мест нанесения заводского номера, пломбировки и знака утверждения типа приведен на рисунках 1.1 - 1.3. Заводской номер (в формате XX - две цифры, образующие порядковый номер) на поверхность спектрометров наносится вдоль оси корпуса спектрометра методом гравировки. Пломбирование спектрометров выполняется с помощью свинцовой пломбы. Возможность нанесения знака поверки на спектрометры отсутствует.

Рисунок 1.1 - Общий вид спектрометра РЭМ-4-25 «Щуп»

Рисунок 1.2 - Общий вид спектрометра РЭМ-4-50

Рисунок 1.3 - Общий вид спектрометра РЭМ-4-76

Программное обеспечение

Спектрометры управляются с помощью программного обеспечения (далее - ПО) «NewCoPra4X», которое обеспечивает контроль аппаратуры через протоколы связи, а также отображение энергетического распределения (спектров), сохранение и протоколирование результатов. В программном обеспечении «NewCoPra4X» имеется один метрологически значимый модуль newcopra4x.exe.

Модуль может быть проконтролирован на целостность средством подсчета контрольной суммы по методу CRC32. Идентификационные параметры модуля содержатся в таблице 1.

Таблица 1 -

Наименование программного обеспечения	Идентификационное наименование ПО	Номер версии ПО	Контрольная сумма исполняемого кода	Алгоритм вычисления цифрового кода
NewCoPra4X	newcopra4x.exe	4.0	507704DB	CRC32
1) Номер версии ПО NewCoPra4X не ниже указанного в таблице до версии 99.0. 2) Контрольная сумма файла newcopra4x.exe относится к текущей (4.0) версии ПО.

Уровень защиты ПО и измерительной информации спектрометров от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» согласно Р 50.2.077-2014.

Метрологические и технические характеристики

Основные метрологические и технические характеристики спектрометров приведены в таблицах 2 и 3.

Таблица 2 - Метрологические характеристики

Наименование	Значение
Диапазон энергий регистрируемого гамма-излучения, МэВ	от 0,1 до 3,0
Пределы допускаемой относительной погрешности характеристики
преобразования (интегральная нелинейность), %	±1
Относительное энергетическое разрешение линии 662 кэВ, %, не более
- РЭМ-4-25 «Щуп»	15
- РЭМ-4-50	10
- РЭМ-4-76	12
Диапазон измерений активности радионуклида 137Cs Бк	от 5^103 до 105
Пределы допускаемой относительной погрешности измерений
активности радионуклида 137Cs, %	±30
1) Приведен для радионуклидного точечного источника, размещаемого в середине торцевой поверхности спектрометра.

Таблица 3 - Технические

Наименование	Значение
Максимальная входная статистическая загрузка1^, с-1	5^104
Число каналов преобразования, не менее	512
Время установления рабочего режима, мин, не более	30
Время непрерывной работы, ч, не менее	8
Нестабильность показаний за 8 часов непрерывной работы, %	±2
Условия эксплуатации: температура окружающей среды, °С	от -4 до +20
давление окружающей среды, кПа	от 84 до 4053
Предельная глубина погружения, м, не более	400
Питание спектрометров производится от сети постоянного тока с напряжением, В	12
Потребляемая мощность, В^А, не более	1,5
Средняя наработка до отказа, ч, не менее	10000
Средний срок службы до первого капитального ремонта, лет	10
Габаритные размеры, мм, не более - РЭМ-4-25 «Щуп»
диаметр	150
длина	1208
- РЭМ-4-50
диаметр	76
длина	477
- РЭМ-4-76
диаметр	105
длина	531
Масса, кг, не более - РЭМ-4-25 «Щуп»	6,8
- РЭМ-4-50	4,2
- РЭМ-4-76	12
При значении «мертвого» времени не более 10 %.

Знак утверждения типа наносится на боковую поверхность спектрометров методом гравировки.

Комплектность средства измерений

В комплект поставки спектрометров входят составные части и эксплуатационная документация, указанные в таблице 4.

Таблица 4 - Комплектность

Наименование	Обозначение	Количество	Примечание
Спектрометр подводный	РЭМ-4Х	1 шт.
Программное обеспечение NewCoPra4X	-	1 экз.	1)
Паспорт	КУМП.6170.00.000 ПС	1 экз.
Руководство по эксплуатации	КУМП.6219.00.000 РЭ	1 экз.
1) Поставляется на флэш-накопителе.

Сведения о методиках (методах) измерений

приведены в разделах «Описание и работа» и «Использование по назначению» документа КУМП.6219.00.000 РЭ «Спектрометры подводные РЭМ-4Х. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 4.59-79 «СПКП. Средства измерений ионизирующих излучений. Номенклатура показателей»;

ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия»;

ГОСТ 8.033-2023 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений активности радионуклидов, удельной активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников»;

КУМП.6219.00.000 ТУ «Спектрометры подводные РЭМ-4Х. Технические условия».

Правообладатель

Федеральное государственное бюджетное учреждение «Национальный исследовательский центр «Курчатовский институт» (НИЦ «Курчатовский институт») ИНН 7734111035

Адрес юридического лица: 123182, г. Москва, пл. Академика Курчатова, д. 1

Изготовитель

Федеральное государственное бюджетное учреждение «Национальный исследовательский центр «Курчатовский институт» (НИЦ «Курчатовский институт») ИНН 7734111035

Адрес: 123182, г. Москва, пл. Академика Курчатова, д. 1

Испытательный центр

Федеральное государственное унитарное предприятие научно-исследовательский институт физико-технических и измерений» (ФГУП «ВНИИФТРИ»)

Адрес юридического лица: 141570, Московская обл., рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11

Адрес места осуществления деятельности: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11

Уникальный номер записи в реестре аккредитованных лиц № 30002-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «08» ноября 2024 г. № 2661

Регистрационный № 93752-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Газоанализаторы СПУТНИК-2

предназначены для измерения (контроля) объемной доли газовых компонентов контролируемой среды, представления результатов в цифровом виде и символов обозначения определяемого компонента на индикаторном табло, а также выдачи световой, звуковой и вибросигнализации при превышении заданного уровня объемной доли газовых компонентов с целью обеспечения безопасности на рабочих местах.

Описание средства измерений

Принцип действия газоанализаторов основан на преобразовании значений объемной доли газовых компонентов в цифровой код при помощи:

- оптического сенсора (при измерении объемной доли горючих газов и диоксида углерода);

- электрохимического сенсора (при измерении объемной доли токсичных газов и кислорода).

Конструктивно газоанализаторы состоят из:

- блока датчиков;

- электронного блока преобразования и обработки информации;

- индикатора результатов измерения и режимов работы;

- блока питания.

Газоанализаторы могут комплектоваться от 1 до 6 сенсорами.

Способ отбора пробы - диффузионный или принудительный при наличии пробоотборного устройства из комплекта поставки.

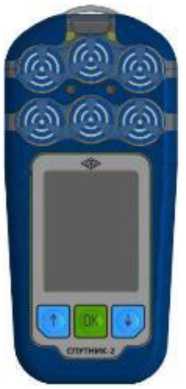

Общий вид газоанализаторов представлен на рисунке 1.

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, обеспечивающий идентификацию каждого экземпляра средств измерений, наносится типографским способом на маркировочную этикетку, приклеиваемую на нижнюю панель газоанализатора.

Места нанесения заводского номера и знака утверждения типа представлены на рисунке 2.

Пломбирование газоанализаторов не предусмотрено.

Нанесение знака поверки на газоанализаторы не предусмотрено.

Место нанесения знака утверждения типа

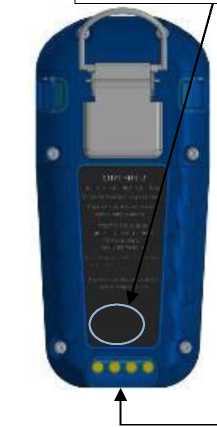

Место нанесения заводского номера

Р и с ун о к 2 - Место нанесения заводского номера и знака утверждения типа

Программное обеспечение

Внутреннее программное обеспечение (далее по тексту - ПО) записано в микроконтроллере газоанализаторов и предназначено для:

• - сбора и обработки измерительной информации от сенсоров;

• - хранения результатов измерений;

• - вывода данных на жидкокристаллический цифровой дисплей;

• - управления работой звуковой и световой сигнализации.

Нормирование метрологических характеристик газоанализаторов проведено с учетом того, что встроенное ПО является неотъемлемой частью газоанализаторов.

Идентификационные данные встроенное ПО газоанализаторов приведены в таблице 1.

Уровень защиты встроенного ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1-

обеспечения

данные

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	sputnik 2.hex
Номер версии (идентификационный номер) ПО	1.х.х*
Цифровой идентификатор ПО	0X7C20BECD
Алгоритм вычисления контрольной суммы	CRC32
* Номер версии метрологически значимой части ПО СПУТНИК-2 определяет первая цифра

Метрологические и технические характеристики

Т а б л и ц а 2

(оптические

Газовый компонент (измерительный канал)	Диапазон показаний	Диапазон измерений	Пределы допускаемой основной погрешности	Цена деления наименьшего разряда	Диапазон регулирования порога срабатывания сигнализации
Метан (CH4)	от 0 до 100 % об. д.	от 0 до 2,5 % об. д. включ.	± 0,1 % об.д. (абс.)	0,01 % об.д.	от 0,5 до 2,5 % об.д.
		св. 2,5 до 4,4 % об. д.	± 5 % (отн.)
Углекислый газ (СО2)	от 0 до 5,5 % об. д.	от 0 до 2 % об. д. включ.	± 0,1 % об.д. (абс.)	0,01 % об.д	от 0,2 до 1,0 % об.д.
		св. 2 до 5 % об. д.	± 5 % (отн.)
Т а б л и ц а 3 - Метрологические характеристики (электрохимические сенсоры)
Газовый компонент (измерительный канал)	Диапазон показаний	Диапазон измерений	Пределы допускаемой основной погрешности	Цена деления наименьшего разряда	Диапазон регулирования порога срабатывания сигнализации
Кислород (O2)	от 0 до 31 % об. д.	от 0 до 30 % об. д.	± 0,5 % об.д. (абс.)	0,1 % об.д	от 18,5 до 21 % об.д.
Угарный газ (СО)	от 0 до 500 млн-1	от 0 до 50 млн-1 включ.	± 5 млн-1 (абс.)	1 млн1	от 10 до 100 млн-1
		св. 50 до 400 млн-1	± 10 % (отн.)
Диоксид азота (NO2)	от 0 до 25 млн-1	от 0 до 20 млн-1	±(0,5+0,15^Свх) млн-1 (абс.)	0,1 млн-1	от 1 до 10 млн-1
Диоксид серы (SO2)	от 0 до 25 млн-1	от 0 до 4 млн-1 включ.	± 0,8 млн-1 (абс.)	0,1 млн 1	от 1 до 10 млн-1
		св. 4 до 20 млн-1	± 20 % (отн.)
Примечания: 1 Свх - значение концентрации определяемого компонента на входе газоанализатора. 2 При наличии водорода в анализируемой среде допустимо ложное срабатывание сигнализации по измерительным каналам СО, SO2, NO2. 3 При наличии сероводорода в анализируемой среде допустимо ложное срабатывание сигнализации по измерительным каналам SO2.

Таблица 4- Общие

Наименование характеристики	Значение
Пределы допускаемой дополнительной погрешности, вызванной изменением условий эксплуатации, в долях от пределов основной погрешности: - от изменения температуры окружающей среды в диапазоне рабочих температур на каждые 10 °С	1,0
- от изменения относительной влажности окружающей среды до 98 % при температуре 35 °С	1,0
- от изменения пространственного положения газоанализатора на угол 90° от вертикальной оси в любом направлении	0,5
Время установления показаний Т90, с, не более: - измерительные каналы O2, СO, CO2, CH4	30
- измерительные каналы SO2, NO2	60
Нормальные условия измерений: - температура окружающей среды, °С	от +15 до +25
- относительная влажность, %	от 30 до 80
- атмосферное давление, кПа	от 97,3 до 105,3

Таблица 5- Основные технические

Наименование характеристики	Значение
Время прогрева, мин, не более	1
Время срабатывания сигнализации, с, не более: - измерительные каналы O2, СO, CO2, CH4 - измерительный канал SO2, NO2	10 30
Номинальное напряжение питания, В	3,2
Габаритные размеры, мм, не более: - высота - длина - ширина без учета скобы для крепления (с учетом скобы для крепления)	154 72 32 (47)
Масса, кг, не более	0,40
Условия эксплуатации: - диапазон температуры окружающей среды, °С - относительная влажность при температуре 35 °С, %, не более - диапазон атмосферного давления, кПа	от -40 до +50 100 от 87,8 до 130
Степень защиты от внешних воздействий по ГОСТ 14254-2015	IP67
Маркировка взрывозащиты	PO Ex ia I Ma X 0Ex ia 11С T4 Ga X

Таблица 6- Показатели надежности

Наименование характеристики	Значение
Средняя наработка на отказ, ч, не менее	30000

Знак утверждения типа

наносится типографским способом на титульные листы руководства по эксплуатации, формуляра и на маркировочную этикетку, приклеиваемую на заднюю панель газоанализатора.

Комплектность средства измерений

Таблица 7- Комплектность

Наименование	Обозначение	Количество
Газоанализатор	СПУТНИК-2	1 шт.
Руководство по эксплуатации	2ПБ.999.059 РЭ	1 экз.
Формуляр	2ПБ.999.059 ФО	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 2.4 «Использование газоанализатора по назначению» документа

2ПБ.999.059 РЭ «Газоанализатор СПУТНИК-2. Руководство по эксплуатации».

от 31 декабря 2020 г. для средств измерений средах»;

ГОСТ 13320-81 технические условия»;

ГОСТ 14254-2015 «Степени защиты, обеспечиваемые оболочками (Код IP)»;

ГОСТ 24032-80 «Приборы шахтные газоаналитические. Общие технические требования. Методы испытаний»;

ТУ 26.51.53-078-71064713-2024 «Газоанализаторы СПУТНИК-2. Технические условия».

Правообладатель

Акционерное общество «Производственное объединение «Электроточприбор» (АО «ПО «ЭТП»)

ИНН 5506052891

Юридический адрес: 644042, Омская обл., г. Омск, пр-кт Карла Маркса, д. 18/13 Телефон (факс): +7 (3812) 39-63-07

E-mail: info@etpribor.ru

Web-сайт: https://etpribor.ru

Изготовитель

Акционерное общество «Производственное объединение «Электроточприбор» (АО «ПО «ЭТП»)

ИНН 5506052891

Адрес: 644042, Омская обл., г. Омск, пр-кт Карла Маркса, д. 18/13

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ФБУ «Омский ЦСМ») Адрес места осуществления деятельности: 644116, г. Омск, ул. 24 Северная, д. 117-А Телефон (факс): +7 (3812) 68-07-99; 68-04-07

E-mail: info@ocsm.omsk.ru

Web-сайт: http://csm.omsk.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311670.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «08» ноября 2024 г. № 2661 свойств СО и анализируемой пробы, и выражаются в виде уравнения связи, графиков, таблиц.

Знак утверждения типа наносится в правом верхнем углу панели управления, расположенной в верхней части аналитической стойки. Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер наносится на правой верхней части боковой стенки аналитической стойки в виде наклейки.

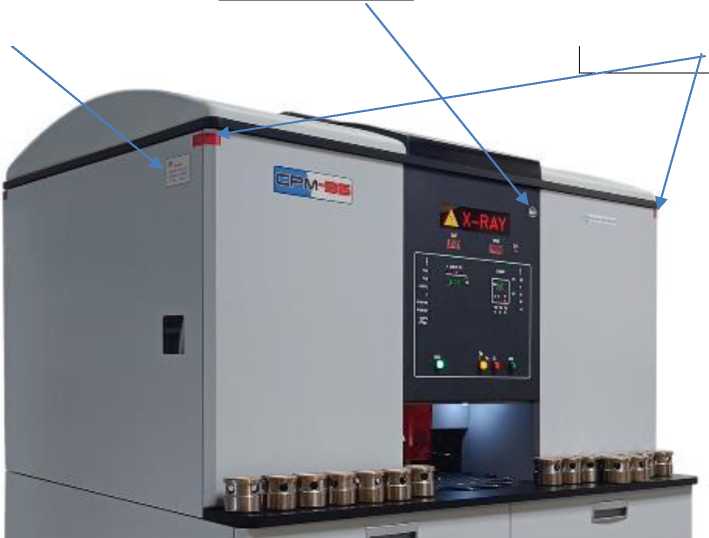

Общий вид спектрометра с указанием мест пломбировки, места нанесения знака утверждения типа средства измерений и заводского номера приведён на рисунках 1 и 2.

Программное обеспечение

Комплект системы обработки информации «СОИРС» включает программное обеспечение (ПО) спектрометров автоматически осуществляет весь процесс измерения, включая настройку, контроль, ввод пробы из накопителя, счёт импульсов, процесс градуировки, расчёт концентрации, статистическую обработку, вывод результатов измерения.

Идентификационные данные встроенного ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Spectro_MaxX.exe
Номер версии (идентификационный номер) ПО	7.X.XX.XXXX
Цифровой идентификатор ПО	843825FF

Метрологически значимая часть ПО и измеренные данные достаточно защищены специальными средствами защиты от преднамеренных и непреднамеренных изменений.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

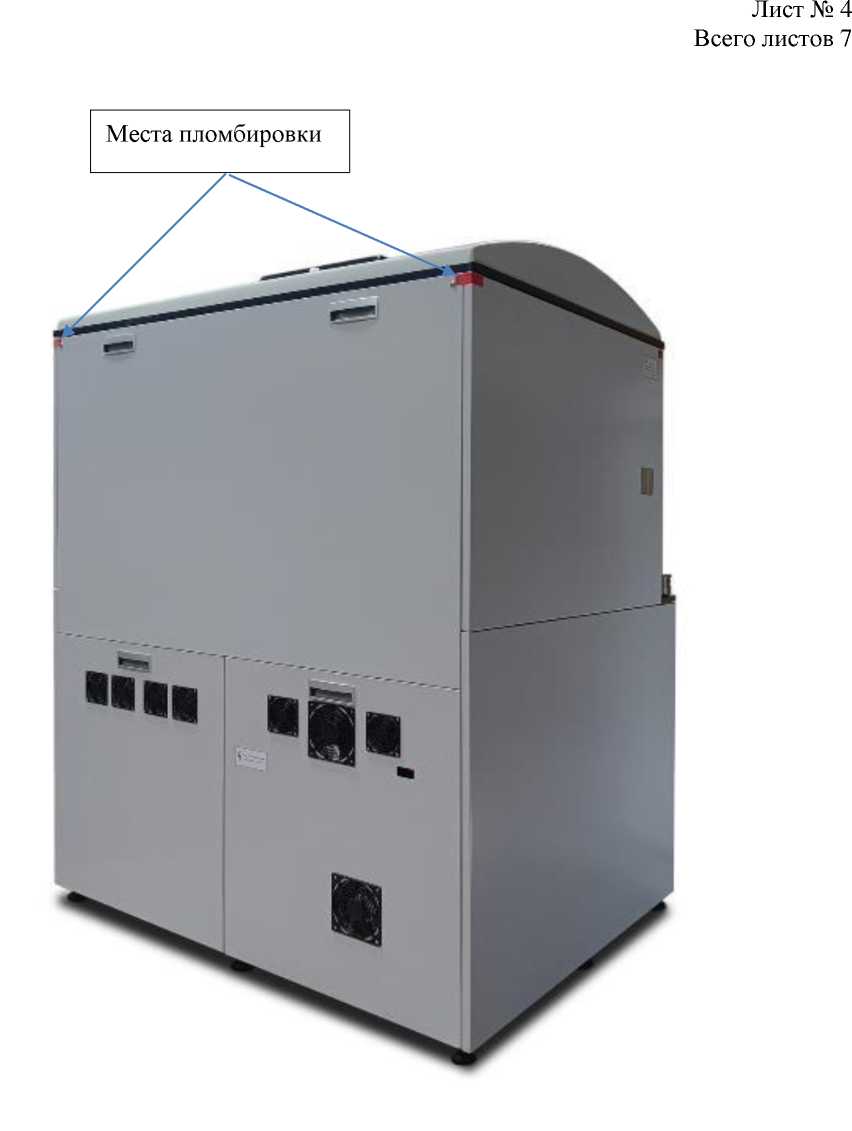

Рисунок 2 - Общий вид спектрометра рентгеновского многоканального СРМ-35 со стороны задних панелей

Метрологические и технические характеристики

Таблица 2 -

Наименование характеристики	Значение
Диапазон определяемых элементов	от В(5) до U(92) 1)
Пределы допускаемой основной относительной погрешности измерений интенсивности аналитических линий в диапазоне определяемых элементов, %	±0,2
1) Конкретные определяемые элементы устанавливаются заказчиком и указываются в формуляре АПУ2.770.023ФО.

Таблица 3 - Технические

Наименование характеристики	Значение
Максимальное количество одновременно определяемых элементов	20
Пределы обнаружения элементов по критерию 3 с (в зависимости от элемента, матрицы пробы и методики анализа), %:
для элементов от В (5) до Nа (11)	от 2,6^10-3 до 5,7^10-1
для элементов от Mg (12) до U (92)	от 10-4 до 3,8^10-3
Диапазон регистрации массовой доли элементов (концентрации), %	от 10-4 до 100
Пределы допускаемой дополнительной погрешности измерений интенсивности аналитических линий при изменении напряжения питающей сети на ± 10 %, %	±0,4
Скорость счета (с-1) на 1 % стандартных образцах, не менее:
F (Ка)	550
Na (Ка)	2000
Mg (Ка)	6000
Co (Ка)	180000
Mo (Ка)	180000
Контрастность на 1 % стандартных образцах, не менее:
F (Ка)	6,6
Na (Ка)	10
Mg (Ка)	80
Co (Ка)	150
Mo (Ка)	30
Сходимость показаний спектрометра (интенсивностей аналитических линий) за 6 ч, %, не более	0,5
Продолжительность непрерывной работы, ч, не менее	120
Потребляемая мощность, кВ •А, не более	5,5
Масса (без принадлежностей), кг, не более	500
Габаритные размеры стойки, мм, не более:
- длина	1260
- ширина	1100
- высота	1900
Рабочие условия применения:
- температура окружающего воздуха, °С	от 15 до 35
- относительная влажность окружающего воздуха при температуре 25°С, %	до 80
- атмосферное давление, кПа (мм рт.ст.)	от 84 до 106,7 (от 630 до 800)

таблицы 3

Наименование характеристики	Значение
Напряжение питания трехфазной сети переменного тока, В	380 с допускаемым отклонением от номинального значения ±10 %
Частота напряжения питания, Г ц	50±1

Таблица 4 - Показатели надежности

Наименование характеристики	Значение
Наработка на отказ, ч, не менее	10000

Знак утверждения типа

наносится на лицевую сторону аналитической стойки фотохимическим способом, а также на титульные листы руководства по эксплуатации АПУ2.770.023 РЭ и формуляра АПУ2.770.023 ФО типографским способом.

Комплектность средства измерений

Состав и комплектность спектрометра рентгеновского многоканального СРМ-35 АПУ2.702.046 приведены в таблице 5.

Таблица 5 - Состав и комплектность средства измерений

Наименование	Обозначение	Количество
Стойка аналитическая	АПУ2.702.046	1
Спектрометрические каналы	АПУ3.999.024 АПУ3.999.027 АПУ3.999.028	до 20 1)
Сплит-система водяного охлаждения	АПУ2.964.004	1
Комплект системы обработки информации СОИРС	АПУ2.709.018	1
Компьютер, принтер, рабочий стол	-	1
Комплект монтажных частей	-	12)
Комплект запасных частей, инструмента и принадлежностей	-	13)
Комплект эксплуатационных документов, включая:	-	14)
Руководство по эксплуатации	АПУ2.770.023РЭ	1
Формуляр	АПУ2.770.023ФО	1
Комплект канала сканирующего	АПУ4.079.002	15)
1) Количество определяется заказом на поставку. 2) Согласно перечню монтажных частей АПУ4.075.040 Д8. 3) Согласно ведомостям ЗИП АПУ2.770.023ЗИ1,    АПУ2.770.023ЗИ2, АПУ2.770.023ЗИ3. 4) Согласно ведомости АПУ2.770.023ВЭ. 5) По специальному заказу.

Сведения о методиках (методах) измерений

Сведения о методиках (методах) измерений приведены в разделе 6 «Использование спектрометра» документа «Спектрометр рентгеновский многоканальный СРМ-35. Руководство по эксплуатации АПУ2.770.023РЭ».

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия;

ТУ 4276-051-00226230-2008 Спектрометр рентгеновский многоканальный СРМ-35. Технические условия.

Правообладатель

Непубличное акционерное общество «Научприбор» (НПАО «Научприбор») ИНН 5753001161

Адрес юридического лица: 302020, г. Орел, Наугорское ш., д. 40

Изготовитель

Непубличное акционерное общество «Научприбор» (НПАО «Научприбор») ИНН 5753001161

Адрес юридического лица: 302020, г. Орел, Наугорское ш., д. 40

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Адрес: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»

Уникальный номер записи в реестре аккредитованных лиц № 30002-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «08» ноября 2024 г. № 2661

Регистрационный № 93736-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуар стальной вертикальный цилиндрический РВСП-20000

Назначение средства измерений

Резервуар стальной вертикальный цилиндрический РВСП-20000 (далее - РВСП) предназначен для измерения объема жидкости.

Описание средства измерений

Принцип действия основан в резервуаре от уровня его наполнения.

РВСП представляет собой закрытый вертикальный

со стационарной крышей, оснащённый дыхательными клапанами, люк-лазами, приемо-раздаточным устройством, приборами контроля и сигнализации и понтоном.

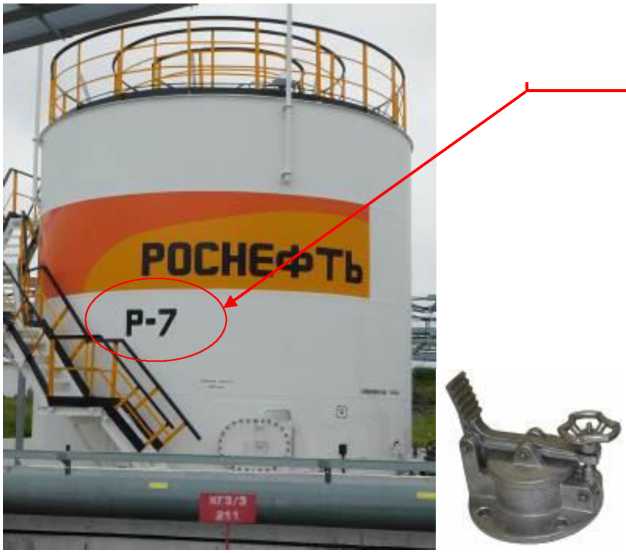

Место расположения РВСП, заводской номер 7: АО «Транснефть-Сибирь», Урайское УМН, НПС «Красноленинская».

Пломбирование РВСП не предусмотрено. Знак поверки наносится в градуировочной таблице на месте подписи поверителя. Заводской номер нанесён на стенку резервуара методом аэрографии и указан в паспорте.

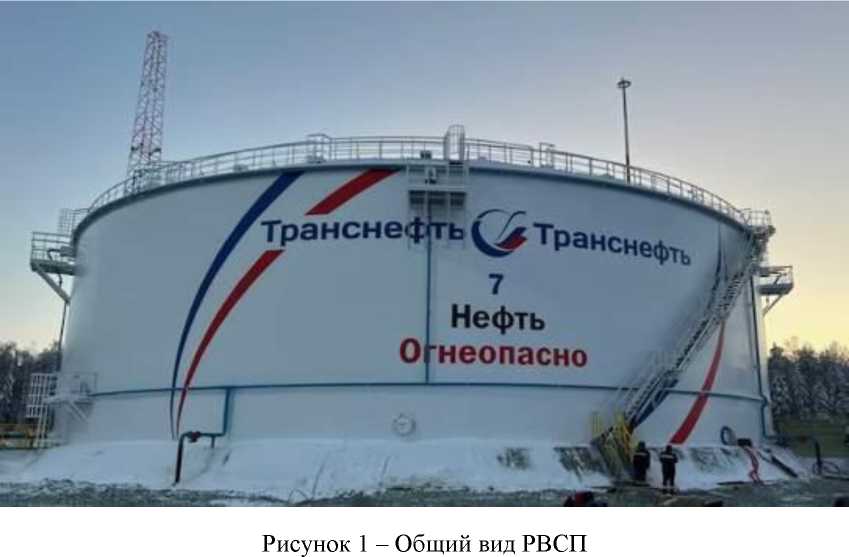

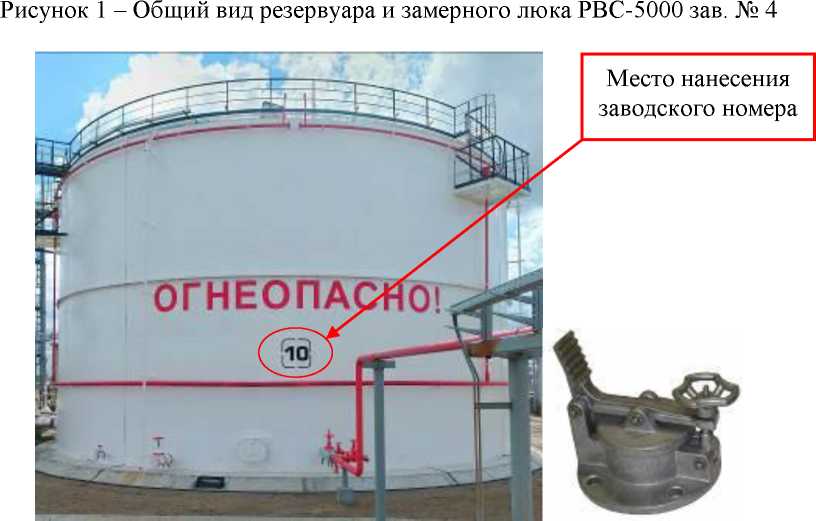

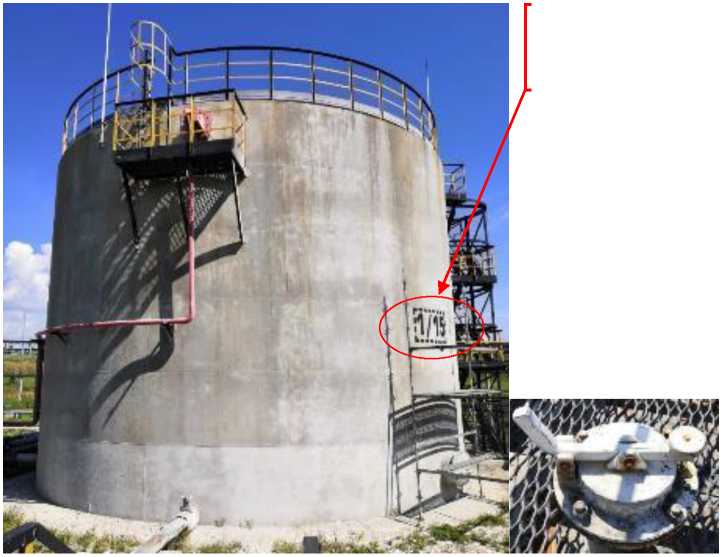

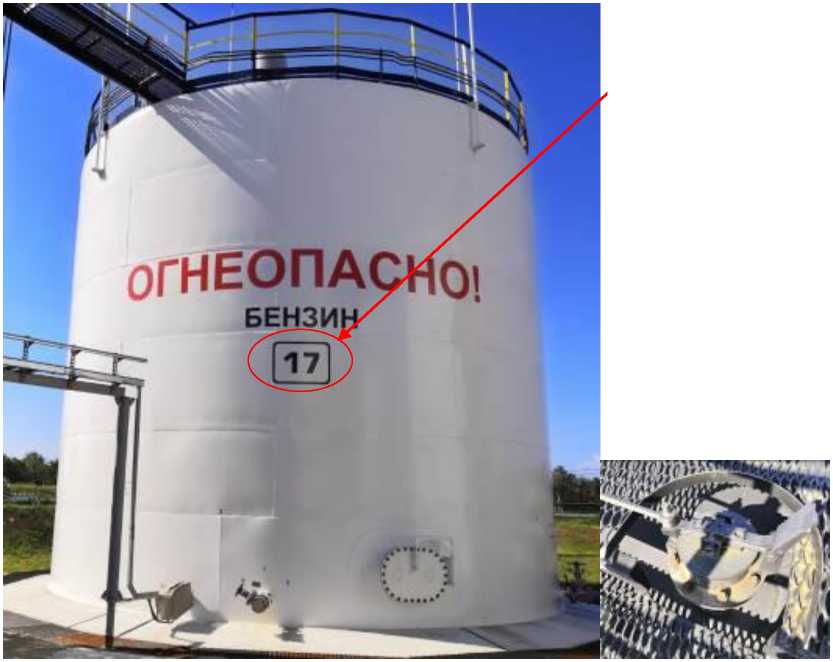

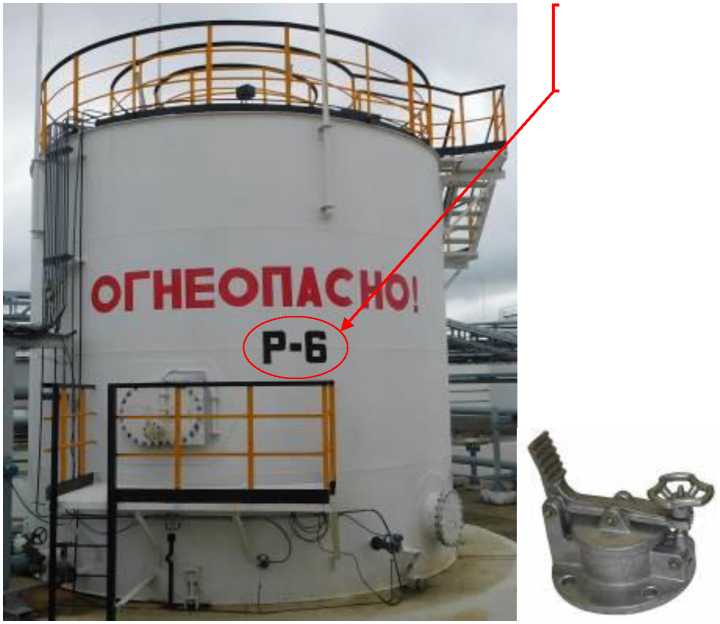

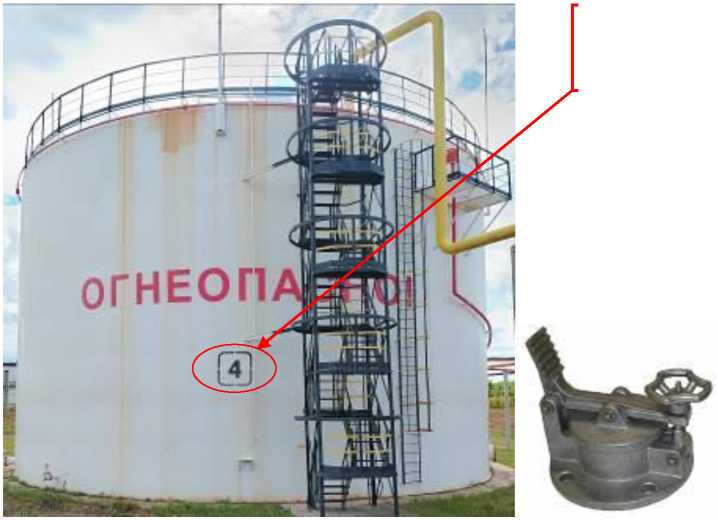

Общий вид РВСП представлен на рисунке 1.

Метрологические и технические характеристики

Таблица 1 -

Наименование характеристики	Значение
Номинальная вместимость, м3	20000
Пределы допускаемой относительной погрешности определения вместимости, % (геометрический метод)	±0,1

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа	от -50 до +50 от 84,0 до 106,7

Таблица 3 - Показатели надёжности

Наименование характеристики	Значение
Назначенный срок службы, лет	50

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар стальной вертикальный цилиндрический	РВСП-20000	1 экз.
Паспорт	-	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 9 «Измерение объёма жидкости в резервуаре» паспорта.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема в потоке, объема жидкости и вместимости при статических измерениях, и объемного расходов жидкости».

Правообладатель

Акционерное общество «Транснефть-Сибирь» (АО «Транснефть-Сибирь») ИНН 7201000726

Юридический адрес: 625027, Тюменская обл., г.Тюмень, ул.Республики, д.

Изготовитель

Акционерное общество «Транснефть-Сибирь» (АО «Транснефть-Сибирь»)

ИНН 7201000726

Адрес: 625027, Тюменская обл., г.Тюмень, ул.Республики, д. 139

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Тюменской и Курганской областях, Ханты-Мансийском автономном округе - Югре, Ямало-Ненецком автономном округе» (ФБУ «Тюменский ЦСМ»)

Адрес: 625027, г. Тюмень, ул. Минская, д. 88

Телефон: (3452) 500-532

E-mail: info@csm72.ru

Web-сайт: https://тцсм.рф

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311495.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «08» ноября 2024 г. № 2661

Регистрационный № 93737-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО «Газпром энерго» ООО «Газпром трансгаз Томск» КС-2 «Олёкминская», КС-4 «Нимнырская», КС-6 «Сковородинская», КС-7а «Зейская»

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО «Газпром энерго» ООО «Газпром трансгаз Томск» КС-2 «Олёкминская», КС-4 «Нимнырская», КС-6 «Сковородинская», КС-7а «Зейская» (далее - АИИС КУЭ) предназначена для измерений приращений активной и реактивной электрической энергии, потребленной и переданной за установленные интервалы времени, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную, двухуровневую систему с централизованным управлением и распределенной функцией измерений.

АИИС КУЭ состоит из двух уровней:

• 1- й уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы напряжения (ТН), измерительные трансформаторы тока (ТТ), многофункциональные счетчики активной и реактивной электрической энергии (далее - счетчики), вторичные измерительные цепи и технические средства приема-передачи данных;

• 2- й уровень - информационно-вычислительный комплекс (ИВК), выполненный на основе серверного оборудования промышленного исполнения. ИВК включает в себя специализированное программное обеспечение «АльфаЦЕНТР», каналообразующую аппаратуру, сервер синхронизации времени, сервер баз данных (БД) и автоматизированные рабочие места (АРМ) ООО «Газпром энерго» и АО «Газпром энергосбыт».

ИИК, ИВК, технические средства приема-передачи данных и линии связи образуют измерительные каналы (ИК).

Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям измерительных цепей поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной, реактивной и полной мощности, которые усредняются за период 0,02 с. Измерительная информация на выходе счетчика без учета коэффициента трансформации:

- активная и реактивная электрическая энергия, как интеграл по времени от средней за период 0,02 с активной и реактивной мощности, соответственно, вычисляемая для интервалов времени 30 минут;

• - средняя на интервале времени 30 минут активная и реактивная электрическая мощность.

ИВК обеспечивает выполнение следующих функций:

• -   периодический (один раз в сутки) и по запросу автоматический сбор результатов измерений электрической энергии;

• -   автоматический сбор данных о состоянии средств измерений и состоянии объектов измерений;

• -   хранение не менее 3,5 лет результатов измерений и журналов событий;

• -   автоматический сбор результатов измерений после восстановления работы каналов связи, восстановления питания;

• -   перемножение результатов измерений, хранящихся в базе данных, на коэффициенты трансформации ТТ и ТН;

• -   формирование отчетных документов;

• -   ведение журнала событий с фиксацией изменений результатов измерений, осуществляемых в ручном режиме, изменений коэффициентов ТТ и ТН, синхронизации (коррекции) времени с указанием времени до и после синхронизации (коррекции), пропадания питания, замены счетчика, событий, отраженных в журналах событий счетчиков;

• -   конфигурирование и параметрирование технических средств ИВК;

• -   сбор и хранение журналов событий счетчиков;

• -   ведение журнала событий ИВК;

• -   синхронизацию времени в сервере БД с возможностью коррекции времени в счетчиках электроэнергии;

• -   аппаратную и программную защиту от несанкционированного изменения параметров и любого изменения данных;

• -   самодиагностику с фиксацией результатов в журнале событий;

• -   дистанционный доступ к компонентам АИИС КУЭ.

ИВК осуществляет автоматический обмен (передачу и получение) результатами измерений и данными коммерческого учета электроэнергии с субъектами оптового рынка электрической энергии и мощности (ОРЭМ), с другими АИИС КУЭ утвержденного типа, а также с инфраструктурными организациями ОРЭМ, в том числе: АО «АТС», АО «СО ЕЭС».

Обмен результатами измерений и данными коммерческого учета электроэнергии между ИВК, АРМ, информационными системами субъектов оптового рынка и инфраструктурными организациями ОРЭМ осуществляется следующим образом:

• -   посредством локальной вычислительной сети для передачи данных от сервера БД на АРМ;

  XML

• -   посредством электронной почты в виде электронных документов в формате 80020 для передачи данных от сервера БД на АРМ;

  XML

• -   посредством электронной почты в виде электронных документов в формате 80020 для передачи данных от сервера БД или АРМ во внешние системы.

  виде электронного документа XML в формате 80030. Электронные документы XML заверяются электронно-цифровой подписью на АРМ и/или сервере БД.

  Информационные каналы связи в АИИС КУЭ построены следующим образом:

  • -   посредством интерфейса RS-485, наземного канала связи L2VPN MPLS (основной канал), спутникового канала (резервный канал) передачи данных от счетчиков до ИВК;

  • -   посредством локальной вычислительной сети интерфейса Ethernet

Информация о средствах измерения, при необходимости, передается в

для передачи данных с сервера БД на АРМ;

• -   посредством наземного канала связи Е1 для передачи данных от уровня ИВК во внешние системы и/или АРМ (основной канал);

• -   посредством спутникового канала для передачи данных от уровня ИВК во внешние системы и/или АРМ (резервный канал).

В АИИС КУЭ на функциональном уровне выделена система обеспечения единого времени (СОЕВ), включающая в себя сервер синхронизации времени, часы Сервера БД и счетчиков. Сервер БД получает шкалу времени UTC(SU) в постоянном режиме от сервера синхронизации времени. Синхронизация часов Сервера БД с сервером синхронизации времени происходит при расхождении более чем на ±1 с. Сличение времени часов счетчиков с временем часов Сервера БД осуществляется во время сеанса связи (не реже 1 раза в сутки). Корректировка времени часов счетчиков выполняется при достижении расхождения со временем часов Сервера БД ±1 с.

Журналы событий счетчика и сервера отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер 16.001-2024 наносится типографским способом в формуляр и на информационную табличку корпуса сервера БД методом шелкографии.

Программное обеспечение

В АИИС КУЭ используется ПО «АльфаЦЕНТР». Уровень защиты ПО от непреднамеренных и преднамеренных изменений предусматривает ведение журналов фиксации ошибок, фиксации изменений параметров, защиты прав пользователей и входа с помощью пароля, защиты передачи данных с помощью контрольных сумм, что соответствует уровню «высокий» в соответствии с Р 50.2.077-2014. Метрологически значимая часть ПО указана в таблице 1.

Таблица 1 -

значимой части ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование программного обеспечения	ac_metrology.dU
Номер версии (идентификационный номер) программного обеспечения	не ниже 12.1
Цифровой идентификатор программного обеспечения (рассчитываемый по алгоритму MD5)	3e736b7f380863f44cc8e6f7bd211c54

Метрологические и технические характеристики

Состав измерительных каналов (ИК) и их основные метрологические и технические характеристики приведены в таблицах 2, 3, 4 и 5.

Таблица 2 - Состав ИК

№ ИК	Наименование ИК	ТТ	ТН	Счетчик	ИВК
1	2	3	4	5	6
1	ПС «КС-2» 35 кВ, ЗРУ 10кВ, 1 СШ, яч.11	ТОЛ-СВЭЛ Кл.т. 0,5S Ктт = 150/5 Рег. № 70106-17	ЗНОЛ(П)-СВЭЛ Кл.т. 0,5 Ктн = 10000/V3:100/V3 Рег. № 67628-17	СЭТ- 4ТМ.03М.01 Кл.т. 0,5S/1 Рег. № 36697-17	ССВ-1Г Рег. № 5830114; Сервер БД
2	ПС «КС-2» 35 кВ, ЗРУ 10кВ, 1 СШ, яч.19	ТОЛ-СВЭЛ Кл.т. 0,5S Ктт = 100/5 Рег. № 70106-17	ЗНОЛ(П)-СВЭЛ Кл.т. 0,5 Ктн = 10000/V3:100/V3 Рег. № 67628-17	СЭТ- 4ТМ.03М.01 Кл.т. 0,5S/1 Рег. № 36697-17
3	ПС «КС-2» 35 кВ, ЗРУ 10кВ, 1 СШ, яч.21	ТОЛ-СВЭЛ Кл.т. 0,5S Ктт = 150/5 Рег. № 70106-17	ЗНОЛ(П)-СВЭЛ Кл.т. 0,5 Ктн = 10000/V3:100/V3 Рег. № 67628-17	СЭТ- 4ТМ.03М.01 Кл.т. 0,5S/1 Рег. № 36697-17
4	ПС «КС-2» 35 кВ, ЗРУ 10кВ, 1 СШ, яч.23	ТОЛ-СВЭЛ Кл.т. 0,5S Ктт = 400/5 Рег. № 70106-17	ЗНОЛ(П)-СВЭЛ Кл.т. 0,5 Ктн = 10000/V3:100/V3 Рег. № 67628-17	СЭТ- 4ТМ.03М.01 Кл.т. 0,5S/1 Рег. № 36697-17
5	ПС «КС-2» 35 кВ, ЗРУ 10кВ, 2 СШ, яч.14	ТОЛ-СВЭЛ Кл.т. 0,5S Ктт = 150/5 Рег. № 70106-17	ЗНОЛ(П)-СВЭЛ Кл.т. 0,5 Ктн = 10000/V3:100/V3 Рег. № 67628-17	СЭТ- 4ТМ.03М.01 Кл.т. 0,5S/1 Рег. № 36697-17
6	ПС «КС-2» 35 кВ, ЗРУ 10кВ, 2 СШ, яч.18	ТОЛ-СВЭЛ Кл.т. 0,5S Ктт = 100/5 Рег. № 70106-17	ЗНОЛ(П)-СВЭЛ Кл.т. 0,5 Ктн = 10000/V3:100/V3 Рег. № 67628-17	СЭТ- 4ТМ.03М.01 Кл.т. 0,5S/1 Рег. № 36697-17
7	ПС «КС-2» 35 кВ, ЗРУ 10кВ, 2 СШ, яч.22	ТОЛ-СВЭЛ Кл.т. 0,5S Ктт = 400/5 Рег. № 70106-17	ЗНОЛ(П)-СВЭЛ Кл.т. 0,5 Ктн = 10000/V3:100/V3 Рег. № 67628-17	СЭТ- 4ТМ.03М.01 Кл.т. 0,5S/1 Рег. № 36697-17
8	ПС «КС-4» 110 кВ, РУ 10кВ, 1 СШ, яч.5	ТЛО-10 Кл.т. 0,5S Ктт = 400/5 Рег. № 25433 11	ЗНОЛП-ЭК-10 Кл.т. 0,5 Ктн = 10000/V3:100/V3 Рег. № 47583-11	Меркурий 234 ARTM2-00 PB.R Кл.т. 0,2S/0,5 Рег. № 48266-11
9	ПС «КС-4» 110 кВ, РУ 10кВ, 1 СШ, яч.7	ТЛО-10 Кл.т. 0,5S Ктт = 200/5 Рег. № 25433 11	ЗНОЛП-ЭК-10 Кл.т. 0,5 Ктн = 10000/V3:100/V3 Рег. № 47583-11	Меркурий 234 ARTM2-00 PB.R Кл.т. 0,2S/0,5 Рег. № 48266-11

Примечания:

• 1. Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблицах 3 и 4 метрологических характеристик.

• 2. Допускается замена устройства синхронизации времени на аналогичные утвержденных типов. Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке, вносят изменения в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами АИИС КУЭ как их неотъемлемая часть.

Таблица 3 -

ИК в

применения

ИК №№	cos ф	I2< I изм<1 5		I5< I изм<1 20		I20< I изм<1 100		I100< I изм <I 120
		SwoA %	5woP %	SwoA %	5woP %	SwoA %	5woP %	SwoA %	5woP %
1	2	3	4	5	6	7	8	9	10
1, 2, 3, 4, 5, 6, 7	0,50	±4,9	±2,7	±3,1	±2,1	±2,3	±1,5	±2,3	±1,5
	0,80	±2,7	±4,1	±1,9	±2,9	±1,4	±2,1	±1,4	±2,1
	0,87	±2,4	±5,0	±1,8	±3,3	±1,2	±2,4	±1,2	±2,4
	1,00	±1,9	-	±1,2	-	±1,0	-	±1,0	-

8, 9, 10,	0,50	±4,8	±2,4	±3,0	±1,8	±2,2	±1,2	±2,2	±1,2
11, 12, 13,	0,80	±2,6	±4,0	±1,7	±2,6	±1,2	±1,9	±1,2	±1,9
14, 15, 16,	0,87	±2,2	±4,9	±1,5	±3,1	±1,1	±2,2	±1,1	±2,2
17, 18, 19, 20, 21, 22, 23, 24, 25	1,00	±1,6		±1,1		±0,9		±0,9
Таблица 4	- Метрологические характеристики				ИК в рабочих условиях применения
ИК №№	cos ф	I2< I	изм<1 5	I5< I изм<1 20		I20< I изм<1 100		I100< I изм <I 120
		SWA %	SwP %	SwA %	SwP %	SwA %	SwP %	SwA %	SwP %
1, 2, 3, 4,	0,50	±5,1	±3,7	±3,4	±3,4	±2,6	±3,1	±2,6	±3,1
5, 6, 7	0,80	±3,0	±4,9	±2,3	±3,9	±1,9	±3,4	±1,9	±3,4
	0,87	±2,8	±5,6	±2,2	±4,3	±1,8	±3,6	±1,8	±3,6
	1,00	±2,3	-	±1,4	-	±1,3	-	±1,3	-
8, 9, 10,	0,50	±4,8	±2,8	±3,0	±2,2	±2,3	±1,8	±2,3	±1,8
11, 12, 13,	0,80	±2,6	±4,2	±1,8	±2,9	±1,4	±2,3	±1,4	±2,3
14, 15, 16,	0,87	±2,3	±5,0	±1,6	±3,4	±1,2	±2,6	±1,2	±2,6
17, 18, 19, 20, 21, 22, 23, 24, 25	1,00	±1,7		±1,1		±0,9		±0,9
Пределы допускаемого значения поправки часов, входящих в СОЕВ, относительно шкалы времени UTc(sU) ±5 с
Примечание: I2 - сила тока 2% относительно номинального тока ТТ; I5 - сила тока 5% относительно номинального тока ТТ; I20 - сила тока 20% относительно номинального тока ТТ; I100 - сила тока 100% относительно номинального тока ТТ; I120 - сила тока 120% относительно номинального тока ТТ; 1изм - силы тока при измерениях активной и реактивной электрической энергии относительно номинального тока ТТ; Swga - доверительные границы допускаемой основной относительной погрешности при вероятности Р=0,95 при измерении активной электрической энергии; 5wоР - доверительные границы допускаемой основной относительной погрешности при вероятности Р=0,95 при измерении реактивной электрической энергии; SwA - доверительные границы допускаемой относительной погрешности при вероятности Р=0,95 при измерении активной электрической энергии в рабочих условиях применения; SWP - доверительные границы допускаемой относительной погрешности при вероятности Р=0,95 при измерении реактивной электрической энергии в рабочих условиях применения.

Таблица 5 - Основные технические

ИК

Наименование характеристики	Значение
1	2
Нормальные условия: - сила тока, % от Iном	от 2 до 120
- напряжение, % от ином	от 99 до 101
- коэффициент мощности cos ф	0,5 инд. - 1,0 - 0,8 емк.
температура окружающего воздуха для счетчиков, °С	от +21 до +25
Рабочие условия эксплуатации: допускаемые значения неинформативных параметров: - сила тока, % от Iном	от 2 до 120
- напряжение, % от Uном	от 90 до 110
- коэффициент мощности cos ф	0,5 инд. - 1,0 - 0,8 емк.
температура окружающего воздуха, °C: - для ТТ и ТН	от -40 до +40
- для счетчиков	от 0 до +40
- для сервера	от +15 до +25
Надежность применяемых в АИИС КУЭ компонентов: Счетчики: СЭТ-4ТМ.03М - среднее время наработки на отказ, ч, не менее	220000
СЕ 304 - среднее время наработки на отказ, ч, не менее	160000
Меркурий 234 - среднее время наработки на отказ, ч, не менее	220000
ССВ-1Г - среднее время наработки на отказ, ч, не менее	22000
Сервер - среднее время наработки на отказ, ч, не менее	40000
Глубина хранения информации: Счетчики - тридцатиминутный профиль нагрузки в двух направлениях, сут, не менее	100
Сервер ИВК - хранение результатов измерений и информации состояний средств измерений, лет, не менее	3,5

Знак утверждения типа

наносится типографским способом на титульный лист формуляра

4570П5-2/5-3/5-6.00.П.03.АИИСКУЭ1,                    4570П5-4.00.П.03.АИИСКУЭ1,

4570П5-2/5-3/5-6.00.П.03.АИИСКУЭ3,     4570П4.00.П.03.АИИСКУЭ.ФО «Система

автоматизированная информационно-измерительная коммерческого учета электроэнергии

ООО «Газпром энерго» ООО «Газпром трансгаз Томск» КС-2 «Олёкминская», КС-4 «Нимнырская», КС-6 «Сковородинская», КС-7а «Зейская». Формуляр».

Комплектность средства измерений

Комплектность АИИС КУЭ приведена в таблице 6.

Таблица 6 - Комплектность АИИС КУЭ

Наименование	Обозначение	Количество, шт.
Трансформаторы тока	ТЛП-10	36
Трансформаторы тока	ТОЛ-СВЭЛ	21
Трансформаторы тока	ТЛО-10	18
Трансформаторы напряжения	ЗНОЛП-ЭК-10	18
Трансформаторы напряжения	ЗНОЛ(П)-СВЭЛ	6
Счетчики	CE 304 S32 402-JAAQ2HY	12
Счетчики	СЭТ-4ТМ.03М.01	7
Счетчики	Меркурий 234 ARTM2-00 PB.R	6
ПО ИВК	АльфаЦЕНТР	1
Сервер синхронизации времени	ССВ-1Г	1
Формуляр	4570П5-2/5-3/5-6.00.П.03.АИИСКУЭ1, 4570П5-4.00.П.03.АИИСКУЭ1, 4570П5-2/5-3/5-6.00.П.03.АИИСКУЭ3, 4570П4.00.П.03.АИИСКУЭ.ФО	1

Сведения о методиках (методах) измерений

Методика измерений изложена в документе «Методика измерений электрической энергии с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии ООО «Газпром энерго» ООО «Газпром трансгаз Томск» КС-2 «Олёкминская», КС-4 «Нимнырская», КС-6 «Сковородинская», КС-7а «Зейская»». Методика измерений аттестована Западно-Сибирским филиалом ФГУП «ВНИИФТРИ», уникальный номер записи в реестре аккредитованных лиц № RA.RU.311735.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ Р 8.596-2002 Государственная система обеспечения единства измерений. Метрологическое обеспечение измерительных систем. Основные положения;

ГОСТ 22261-94 Межгосударственный стандарт. Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ 34.601-90 Межгосударственный стандарт. Автоматизированные системы. Стадии создания.

Правообладатель

Инженерно-технический центр Общества с ограниченной ответственностью «Газпром энерго» (Инженерно-технический центр ООО «Газпром энерго»)

ИНН 7736186950

Юридический адрес: 117647, г. Москва, вн.тер.г. муниципальный округ Яснево, ул. Профсоюзная, д. 125

Телефон: +7 (3532) 68-71-28, 68-71-24, 68-71-26 Факс: +7 (3532) 68-71-27

Е-mail: info @ of.energo.gazprom.ru

Изготовитель

Инженерно-технический центр Общества с ограниченной ответственностью «Газпром энерго» (Инженерно-технический центр ООО «Газпром энерго») ИНН 7736186950

Юридический адрес: 117647, г. Москва, вн.тер.г. муниципальный округ Яснево, ул. Профсоюзная, д. 125

Почтовый адрес: 460028, Оренбургская обл., г. Оренбург, ул. Терешковой, д. 295А

Телефон: +7 (3532) 68-71-28, 68-71-24, 68-71-26

Факс: +7 (3532) 68-71-27

Е-mail: info @ of.energo.gazprom.ru

Испытательный центр

Западно-Сибирский   филиал Федерального государственного унитарного

предприятия «Всероссийский  научно-исследовательский  институт физико

технических и радиотехнических измерений» (Западно-Сибирский филиал ФГУП «ВНИИФТРИ»)

Адрес: 630004, г. Новосибирск, пр-кт Димитрова, д. 4

Телефон (факс): +7 (383) 210-08-14, +7 (383) 210-13-60

E-mail: director@sniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310556.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «08» ноября 2024 г. № 2661

Регистрационный № 93738-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы напряжения НКФ-110-57 У1

Назначение средства измерений

Трансформаторы напряжения НКФ-110-57 У1 (далее - трансформаторы напряжения) предназначены для масштабного преобразования переменного напряжения, передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

Описание средства измерений

Трансформаторы напряжения состоят из магнитопровода, выполненного из электротехнической стали, первичных и вторичных обмоток с высоковольтной изоляцией, конструктивных вспомогательных деталей, соединяющих части трансформатора напряжения в единую конструкцию.

Принцип действия трансформаторов напряжения основан на явлении электромагнитной индукции переменного тока.

Заводские номера в виде цифрового обозначения нанесены на информационную табличку трансформаторов напряжения методом холодной штамповки.

К трансформаторам напряжения данного типа относятся трансформаторы напряжения НКФ-110-57 У1 с заводскими номерами 15075, 15393, 15643, 19176, 19216, 19233.

Нанесение знака поверки на средство измерений не предусмотрено.

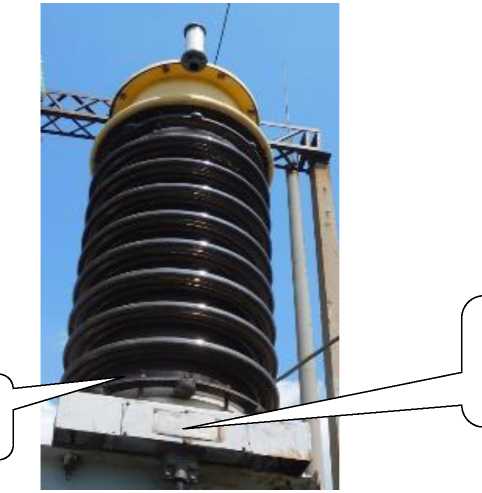

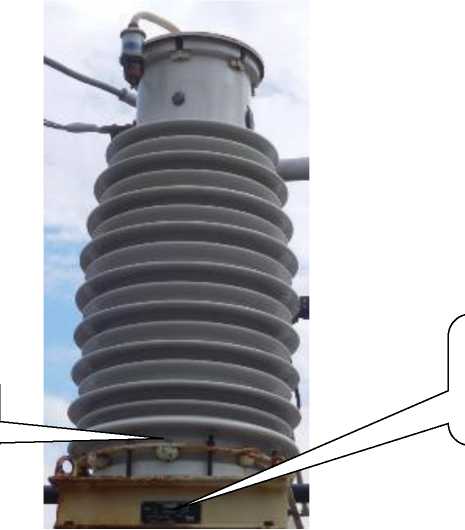

Общий вид трансформаторов напряжения и схема пломбировки от несанкционированного доступа приведены на рисунке 1.

/

Места для

пломбировки

ч__________________

Л

Место для нанесения заводского номера

Рисунок 1 - Общий вид трансформаторов напряжения с указанием мест пломбировки, места нанесения заводского номера

Метрологические и технические характеристики

Метрологические и технические характеристики приведены в таблицах 1 и 2.

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальное напряжение первичной обмотки, В	110000:^3
Номинальное напряжение вторичной обмотки, В	100:^3
Номинальная частота, Гц	50
Класс точности основной вторичной обмотки по ГОСТ 1983-2015	0,5	1,0	3,0
Номинальная мощность основной вторичной обмотки, В •А	400	600	1200

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Условия эксплуатации по ГОСТ 15150-69:	У1
- температура окружающего воздуха, °С	от -45 до +40

Знак утверждения типа

наносится на титульный лист паспорта трансформатора напряжения типографским способом.

Комплектность средства измерений

Комплектность средства измерений приведена в таблице 3.

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Трансформатор напряжения	НКФ-110-57 У1	1 шт.
Паспорт	-	1 экз.

Сведения о методиках (методах) измерений приведены в разделе «Общие сведения» паспорта трансформатора напряжения.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 7 августа 2023 г. № 1554 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/V3 до 750/V3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».

Правообладатель

Производственное объединение

(ПО «Запорожтрансформатор»)

Юридический адрес: 69069, г. Запорожье, Днепропетровское ш., д. 3

Изготовитель

Производственное объединение

(ПО «Запорожтрансформатор»)

(изготовлены в 1982-1983 гг.)

Адрес: 69069, г. Запорожье, Днепропетровское ш., д. 3

Испытательный центр

Западно-Сибирский филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физикотехнических и радиотехнических измерений» (Западно-Сибирский филиал ФГУП «ВНИИФТРИ»)

Место осуществления деятельности: 630004, г. Новосибирск, пр-кт Димитрова, д. 4

Телефон (факс):+7(383)210-08-14, +7(383)210-13-60

E-mail: director@sniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310556.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «08» ноября 2024 г. № 2661

Регистрационный № 93739-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы напряжения НКФ-110-11-ХЛ1

Назначение средства измерений

Трансформаторы напряжения НКФ-110-11-ХЛ1 (далее - трансформаторы напряжения) предназначены для масштабного преобразования переменного напряжения, передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

Описание средства измерений

Трансформаторы напряжения состоят из магнитопровода, выполненного из электротехнической стали, первичных и вторичных обмоток с высоковольтной изоляцией, конструктивных вспомогательных деталей, соединяющих части трансформатора напряжения в единую конструкцию. Принцип действия трансформаторов напряжения основан на явлении электромагнитной индукции переменного тока. Заводские номера в виде цифрового обозначения нанесены на информационную табличку трансформаторов напряжения методом холодной штамповки.

К трансформаторам напряжения данного типа относятся трансформаторы напряжения НКФ-110-11-ХЛ1 с заводскими номерами 3088, 3096, 3097, 3098, 3099, 3109.

Нанесение знака поверки на средство измерений не предусмотрено.

Общий вид трансформаторов напряжения и схема пломбировки от несанкционированного доступа приведены на рисунке 1.

/ > Места для пломбировки ч.

Л

Место для нанесения заводского номера

Рисунок 1 - Общий вид трансформаторов напряжения с указанием мест пломбировки, места нанесения заводского номера

Метрологические и технические характеристики

Метрологические и технические характеристики приведены в таблицах 1 и 2.

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальное напряжение первичной обмотки, В	110000:^3
Номинальное напряжение вторичной обмотки, В	100:^3
Номинальная частота, Гц	50
Класс точности основной вторичной обмотки по ГОСТ 1983-2015	0,5	1,0	3,0
Номинальная мощность основной вторичной обмотки, В •А	400	600	1200

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Условия эксплуатации по ГОСТ 15150-69:	ХЛ1
- температура окружающего воздуха, °С	от -60 до +40

Знак утверждения типа

наносится на титульный лист паспорта трансформатора напряжения типографским способом.

Комплектность средства измерений

Комплектность средства измерений приведена в таблице 3.

Таблица 3 - Комплектность

Наименование	Обозначение	Количество
Трансформатор напряжения	НКФ-110-11-ХЛ1	1 шт.
Паспорт	-	1 экз.

Сведения о методиках (методах) измерений приведены в разделе «Основные сведения» паспорта трансформатора напряжения.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 7 августа 2023 г. № 1554 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/V3 до 750/V3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».

Правообладатель

Открытое акционерное общество «Запорожский завод высоковольтной аппаратуры» (ОАО «ЗЗВА»)

Юридический адрес: 69069, г. Запорожье, Днепропетровское ш., д. 13

Изготовитель

Открытое акционерное общество «Запорожский завод высоковольтной аппаратуры» (ОАО «ЗЗВА»)

(изготовлены в 2000 г.)

Адрес: 69069, г. Запорожье, Днепропетровское ш., д. 13

Испытательный центр

Западно-Сибирский филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физикотехнических и радиотехнических измерений» (Западно-Сибирский филиал ФГУП «ВНИИФТРИ»)

Место осуществления деятельности: 630004, г. Новосибирск, пр-кт Димитрова, д. 4

Телефон (факс):+7(383)210-08-14, +7(383)210-13-60

E-mail: director@sniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310556.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «08» ноября 2024 г. № 2661

Регистрационный № 93740-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Акселерометры BH5011

Назначение средства измерений

Акселерометры BH5011 (далее - акселерометры) предназначены для измерений виброускорения.

Описание средства измерений

Акселерометры являются преобразователями инерционного типа. Принцип действия акселерометров основан на использовании прямого пьезоэлектрического эффекта, состоящего в образовании электрического заряда на поверхности пьезоэлемента, пропорционального виброускорению, воздействующему на акселерометр.

Акселерометры BH5011 конструктивно состоят из инерционной массы, пьезоэлемента и основания, жестко соединенных между собой, и закрытого корпуса.

Акселерометры имеют встроенный усилитель, соответствующий стандарту IEPE (Integrated Electronic Piezoelectric), обеспечивающий широкий диапазон питающего напряжения и тока (питание встроенного усилителя производится стабилизированным током от специализированного источника тока, соответствующего стандарту IEPE).

Акселерометры не взрывозащищенном в наименовании акселерометров. Акселерометры BH5011 выпускаются в следующих модификациях:    BH5011-010-VS    (или    BH5011Ex-010-VS),    BH5011-080-VS

(или BH5011Ex-080-VS) и ВП5011-500-VS (или ВН5011Ех-500-VS), которые отличаются номинальным коэффициентом преобразования, диапазоном измерений, рабочим диапазоном частот, габаритными размерами и массой.

Общий вид акселерометров представлен на рисунке 1. Акселерометры не подлежат пломбированию.

Заводские номера акселерометров в буквенно-цифровом формате наносятся на корпус методом лазерной гравировки. Нанесение знака поверки на средство измерений не предусмотрено.

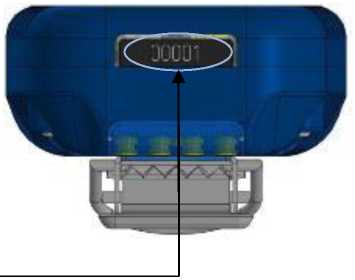

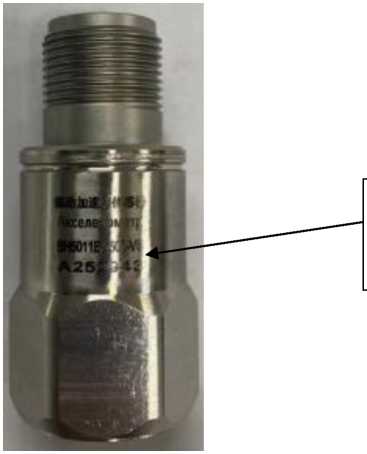

Место нанесения модификации и заводского номера

Рисунок 1 - Общий вид акселерометров BH5011

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
	BH5011-010- VS, ВН5011Ех-010-VS	BH5011-080-VS, ВН5011Ех-080-VS	BH5011-500-VS, ВН5011Ех- 500-VS,
Номинальное значение коэффициента преобразования на базовой частоте 160 Гц, мВ/(м^с-2)	50	10	1
Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения на базовой частоте 160 Гц, %	±10
Диапазон измерений амплитудных значений виброускорения, м/с2	от 0,1 до 100	от 0,1 до 800	от 0,1 до 5000
Диапазон рабочих частот, Гц	от 0,1 до 10000	от 0,3 до 13000	от 0,3 до 13000
Нелинейность амплитудной характеристики, %	±1
Неравномерность частотной характеристики: - в диапазоне от 0,3 до 4000 Гц, % - в диапазоне от 1 до 7000 Гц, % - в диапазоне от 0,1 до 10000 Гц, дБ - в диапазоне от 0,3 до 13000 Гц, дБ	±5 ±3	±5 ±3	±5 ±3
Относительный коэффициент поперечного преобразования, %, не более	5
Пределы допускаемого дополнительного отклонения коэффициента преобразования от действительного значения в диапазоне рабочих температур, %	±10

Таблица 2 - Технические характеристики

Наименование характеристики	Значение
Нормальные условия измерений: - температура окружающей среды, °С	от +15 до +25
Условия эксплуатации: - температура окружающей среды, °С	от -55 до +125
Габаритные размеры (диаметрхвысота), мм, не более	25x51
Масса, г, не более	105
Маркировка взрывозащиты	0Ex ia IIC T4 Ga

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации методом печати или наклейки.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Акселерометр	BH5011	1 шт.
Руководство по эксплуатации		1 экз.

Сведения о методиках (методах) измерений

приведены в разделе «Устройство и принцип работы» руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;

Приказ Федерального агентства по техническому регулированию и метрологии от 12 ноября 2021 г. № 2537 «Об утверждении государственной поверочной схемы для средств измерений ускорения, скорости и силы при ударном движении»;

Стандарт предприятия Q/2014-2016.

Правообладатель

Beijing Bohua Xinzhi Technology, Inc., Китай

Адрес: Room 219, 2nd F, Block B, Building 4, No.5 Chaoqian Road, Science and Technology Park, Changping District, Beijing

Телефон: 010-64446199

E-mail: info@bhxz.net

Web-сайт: www.bhxz.net

Изготовитель

Beijing Bohua Xinzhi Technology, Inc., Китай

Адрес: Room 219, 2nd F, Block B, Building 4, No.5 Chaoqian Road, Science and Technology Park, Changping District, Beijing

Телефон: 010-64446199

E-mail: info@bhxz.net

Web-сайт: www.bhxz.net

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон/факс: (495) 437-55-77 / 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «08» ноября 2024 г. № 2661

Место нанесения

заводского номера

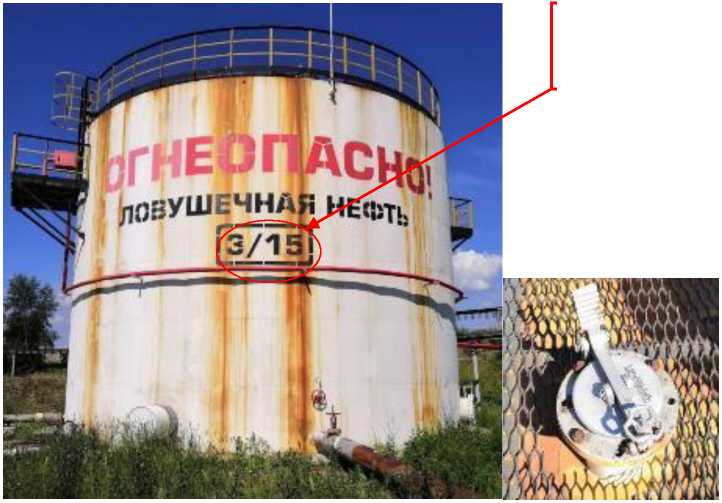

Рисунок 1 - Общий вид резервуара и замерного люка РВС-1000 зав. № 1/15

Место нанесения

заводского номера

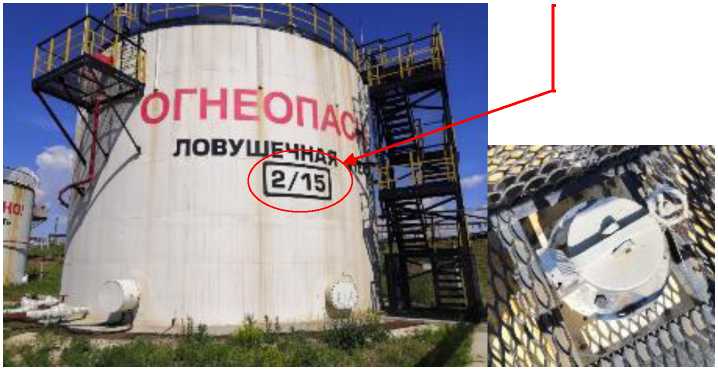

Рисунок 2 - Общий вид резервуара и замерного люка РВС-1000 зав. № 2/15

Место нанесения заводского номера

Рисунок 3 - Общий вид резервуара и замерного люка РВС-1000 зав. № 3/15

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м3	1000
Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), %	±0,20

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Средний срок службы, лет, не менее	30
Условия эксплуатации: - температура окружающего воздуха, оС - атмосферное давление, кПа	от -50 до +50 от 84,0 до 106,7

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность

Наименование	Обозначение	Количество
Резервуар стальной вертикальный цилиндрический	РВС-1000	1 шт.
Паспорт	-	1 экз.

Сведения о методиках (методах) измерений приведены в пункте 7 паспорта на резервуар.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Публичное акционерное общество «Саратовский нефтеперерабатывающий завод» (ПАО «Саратовский НПЗ»)

ИНН 6451114900

Юридический адрес: 410022, г. Саратов, ул. Брянская, д. 1

Изготовитель

Публичное акционерное общество «Саратовский нефтеперерабатывающий завод» (ПАО «Саратовский НПЗ»)

ИНН 6451114900

Адрес: 410022, г. Саратов, ул. Брянская, д. 1

Испытательный центр

Общество с ограниченной ответственностью «Сибирская интернет компания» (ООО ИК «СИБИНТЕК»)

Юридический адрес: 117152, г. Москва, Загородное ш., д. 1, стр. 1

Адрес места осуществления деятельности: 443096, г. Самара, ул. Мичурина, д. 52

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312187.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «08» ноября 2024 г. № 2661

Место нанесения

заводского номера

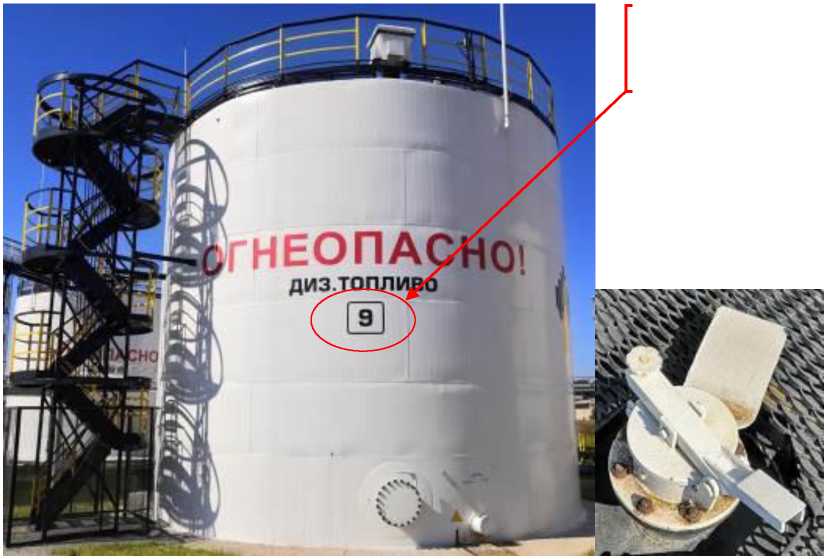

Рисунок 1 - Общий вид резервуара и замерного люка РВС-700 зав. № 9

Место нанесения

заводского номера

Рисунок 2 - Общий вид резервуара и замерного люка РВС-700 зав. № 17

Метрологические и технические характеристики

Таблица 1 -

Наименование характеристики	Значение
Номинальная вместимость, м3	700
Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), %	±0,20

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Средний срок службы, лет, не менее	30
Условия эксплуатации: - температура окружающего воздуха, оС - атмосферное давление, кПа	от -50 до +50 от 84,0 до 106,7

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность

Наименование	Обозначение	Количество
Резервуар стальной вертикальный цилиндрический	РВС-700	1 шт.
Паспорт	-	1 экз.

Сведения о методиках (методах) измерений приведены в пункте 7 паспорта на резервуар.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Публичное акционерное общество «Саратовский нефтеперерабатывающий завод» (ПАО «Саратовский НПЗ»)

ИНН 6451114900

Юридический адрес: 410022, г. Саратов, ул. Брянская, д. 1

Изготовитель

Публичное акционерное общество «Саратовский нефтеперерабатывающий завод» (ПАО «Саратовский НПЗ»)

ИНН 6451114900

Адрес: 410022, г. Саратов, ул. Брянская, д. 1

Испытательный центр

Общество с ограниченной ответственностью «Сибирская интернет компания» (ООО ИК «СИБИНТЕК»)

Юридический адрес: 117152, г. Москва, Загородное ш., д. 1, стр. 1

Адрес места осуществления деятельности: 443096, г. Самара, ул. Мичурина, д. 52

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312187.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «08» ноября 2024 г. № 2661

Место нанесения

заводского номера

Рисунок 2 - Общий вид резервуара и замерного люка РВС-5000 зав. № 10

Место нанесения заводского номера

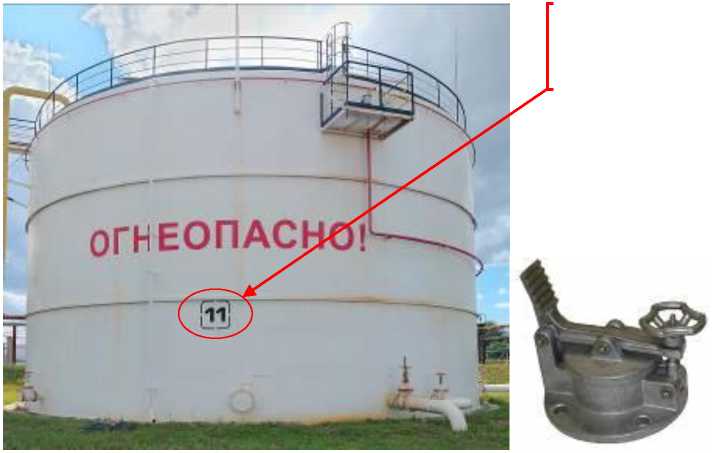

Рисунок 3 - Общий вид резервуара и замерного люка РВС-5000 зав. № 11

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м3	5000
Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), %	±0,10

Таблица 2 - Основные технические

Наименование характеристики	Значение
Условия эксплуатации: - температура окружающего воздуха, оС - атмосферное давление, кПа	от -50 до +50 от 84,0 до 106,7

Таблица 3 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет, не менее	30

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар стальной вертикальный цилиндрический	РВС-5000	1 шт.
Паспорт	-	1 экз.

Сведения о методиках (методах) измерений приведены в пункте 7 паспорта на резервуар.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Акционерное общество «Самаранефтегаз» (АО «Самаранефтегаз»)

ИНН 6315229162

Юридический адрес: 443071, г. Самара, Октябрьский р-н, Волжский пр-кт, д. 50

Изготовитель

Акционерное общество «Самаранефтегаз» (АО «Самаранефтегаз») ИНН 6315229162

Адрес: 443071, г. Самара, Октябрьский р-н, Волжский пр-кт, д. 50

Испытательный центр

Общество с ограниченной ответственностью «Сибирская интернет компания» (ООО ИК «СИБИНТЕК»)

Юридический адрес: 117152, г. Москва, Загородное ш., д. 1, стр. 1

Адрес места осуществления деятельности: 443096, г. Самара, ул. Мичурина, д. 52

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312187.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «08» ноября 2024 г. № 2661

Метрологические и технические характеристики

Таблица 1 -

Наименование характеристики	Значение
Номинальная вместимость, м3	200
Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), %	±0,20

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Средний срок службы, лет, не менее	30
Условия эксплуатации: - температура окружающего воздуха, оС - атмосферное давление, кПа	от -50 до +50 от 84,0 до 106,7

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность

Наименование	Обозначение	Количество
Резервуар стальной вертикальный цилиндрический	РВСП-200	1 шт.
Паспорт	-	1 экз.

Сведения о методиках (методах) измерений приведены в пункте 7 паспорта на резервуар.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Закрытое        акционерное

(ЗАО «ДАЛЬТЕХМОНТАЖ»)

ИНН 2703062910

Юридический адрес: 681000, Хабаровский край, г. Комсомольск-на-Амуре,

Северное ш., д. 18

Изготовитель

Закрытое        акционерное

(ЗАО «ДАЛЬТЕХМОНТАЖ»)

ИНН 2703062910

Адрес: 681000, Хабаровский край, г. Комсомольск-на-Амуре, Северное ш., д.18

Испытательный центр

Общество с ограниченной ответственностью «Сибирская интернет компания» (ООО ИК «СИБИНТЕК»)

Юридический адрес: 117152, г. Москва, Загородное ш., д. 1, стр. 1

Адрес места осуществления деятельности: 443096, г. Самара, ул. Мичурина, д. 52

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312187.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «08» ноября 2024 г. № 2661

Регистрационный № 93745-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуар стальной вертикальный цилиндрический РВС-200

Назначение средства измерений

Резервуар стальной вертикальный цилиндрический РВС-200 (далее - резервуар) предназначен для измерений объема при приеме, хранении и отпуске нефти и нефтепродуктов.

Описание средства измерений

Резервуар представляет собой стальной сосуд с днищем и крышей, оборудованный приемо-раздаточными патрубками и технологическими люками. Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные патрубки.

Заводской номер резервуара в виде буквенно-цифрового обозначения, состоящего из арабской цифры и буквы, нанесен аэрографическим способом на цилиндрическую стенку резервуара и типографским способом в паспорт.

Резервуар РВС-200 с заводским № Р-7 расположен: Хабаровский край, г. Комсомольск-на-Амуре, ул. Ленинградская 115, ООО «РН-Комсомольский НПЗ».

Пломбирование резервуара не предусмотрено.

Нанесение знака поверки на средство измерений не предусмотрено.

Общий вид резервуара и замерного люка представлен на рисунке 1.

Место нанесения заводского номера

Рисунок 1 - Общий вид резервуара и замерного люка РВС-200 зав.№ Р-7

Метрологические и технические характеристики

Таблица 1 -

Наименование характеристики	Значение
Номинальная вместимость, м3	200
Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), %	±0,20

Таблица 2 - Основные технические

Наименование характеристики	Значение
Средний срок службы, лет, не менее	30
Условия эксплуатации: - температура окружающего воздуха, оС - атмосферное давление, кПа	от -50 до +50 от 84,0 до 106,7

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар стальной вертикальный цилиндрический	РВС-200	1 шт.
Паспорт	-	1 экз.

Сведения о методиках (методах) измерений приведены в пункте 7 паспорта на резервуар.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Изготовитель

Закрытое акционерное (ЗАО «ДАЛЬТЕХМОНТАЖ») ИНН 2703062910 Адрес: 681000, Хабаровский край, г. Комсомольск-на-Амуре, Северное ш., д. 18

Испытательный центр

Общество с ограниченной ответственностью «Сибирская интернет компания» (ООО ИК «СИБИНТЕК»)

Юридический адрес: 117152, г. Москва, Загородное ш., д. 1, стр. 1

Адрес места осуществления деятельности: 443096, г. Самара, ул. Мичурина, д. 52

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312187.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «08» ноября 2024 г. № 2661

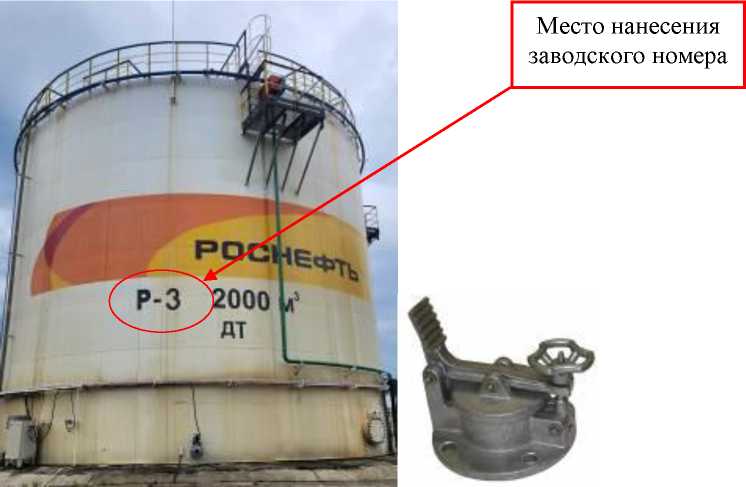

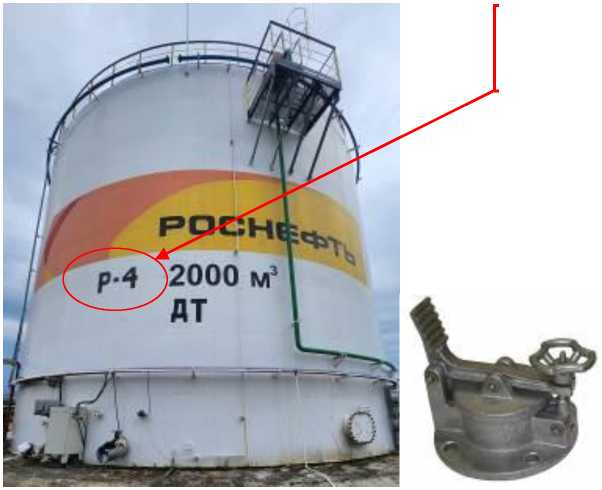

- Общий вид резервуара и замерного люка РВС-2000 зав. № Р-4

Место нанесения заводского номера

Рисунок 3 - Общий вид резервуара и замерного люка РВС-2000 зав. № Р-5

Метрологические и технические характеристики

Таблица 1 -

Наименование характеристики	Значение
Номинальная вместимость, м3	2000
Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), %	±0,20

Таблица 2 - Основные технические

Наименование характеристики	Значение
Средний срок службы, лет, не менее	30
Условия эксплуатации: - температура окружающего воздуха, оС - атмосферное давление, кПа	от -50 до +50 от 84,0 до 106,7

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар стальной вертикальный цилиндрический	РВС-2000	1 шт.
Паспорт	-	1 экз.

Сведения о методиках (методах) измерений приведены в пункте 7 паспорта на резервуар.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Акционерное общество «Новокузнецкий завод резервуарных металлоконструкций имени Н.Е.Крюкова» (АО «НЗРМК им. Н.Е.Крюкова»)

ИНН 4221002780

Юридический адрес: 654033, Кемеровская область

г. Новокузнецк (Кузнецкий р-н), ул. Некрасова, д. 28

Изготовитель

Акционерное общество «Новокузнецкий завод резервуарных металлоконструкций имени Н.Е.Крюкова»

(АО «НЗРМК им. Н.Е.Крюкова»)

ИНН 4221002780

Адрес: 654033, Кемеровская область - Кузбасс, г. Новокузнецк (Кузнецкий р-н), ул. Некрасова, д. 28

Испытательный центр

Общество с ограниченной ответственностью «Сибирская интернет компания» (ООО ИК «СИБИНТЕК»)

Юридический адрес: 117152, г. Москва, Загородное ш., д. 1, стр. 1

Адрес места осуществления деятельности: 443096, г. Самара, ул. Мичурина, д. 52

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312187.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «08» ноября 2024 г. № 2661

Регистрационный № 93747-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Микрометры рычажные МРИ

Назначение средства измерений

Микрометры рычажные МРИ (далее - микрометры) предназначены для измерения наружных размеров.

Физическая величина - длина (мм).

Описание средства измерений

Принцип действия микрометров рычажных основан на использовании винтовой пары для преобразования вращательного движения микрометрического винта в поступательное движение измерительного наконечника. Обе измерительные поверхности связаны с отсчетными устройствами. При определении размера детали, находящейся между измерительными поверхностями, необходимо алгебраическое суммирование показаний по микрометрической головке и отсчетному устройству.

Микрометр рычажный представляет собой скобу, в которой справа установлена микрометрическая головка, а слева - отсчетное устройство с подвижной пяткой. Отсчетное устройство - индикатор часового типа класса точности 1 по ГОСТ 577-68 и подвижная пятка установлены в передвижном стебле, который закрепляется в скобе стопорной гайкой.

Микрометры рычажные имеют арретир (отводку), соединенную с подвижной пяткой и стопорное устройство для закрепления микрометрического винта. Микрометрический винт и подвижная пятка микрометров оснащены твердым сплавом. На скобе микрометров рычажных расположены теплоизоляционные накладки.

Для настройки микрометра рычажного к нему прилагается комплект установочных мер.

Микрометры рычажные выпускаются в 7 модификациях - МРИ 400, МРИ 500, МРИ 600, МРИ 700, МРИ 800, МРИ 900, МРИ 1000, которые отличаются друг от друга диапазонами измерений, нормируемой погрешностью, габаритными размерами и массой.

Пример условного обозначения рычажного микрометра, оснащенного отсчетным устройством с ценой деления 0,01 мм и диапазоном измерений 300-400 мм:

Микрометр МРИ 4ОО-0,01 ГОСТ4381-87

Микрометры рычажные выпускаются под товарным знаком ы

Пломбирование микрометров рычажных не предусмотрено.

Нанесение знака поверки на микрометры не предусмотрено.

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, обеспечивающий идентификацию каждого экземпляра средств измерений, наносится на платик (металлическую пластину), расположенный на скобе микрометров, лазерной гравировкой.

Общий вид микрометров приведен на рисунке 1. Цвет покрытия микрометров определяется при заказе.

Общий вид платика с указанием мест нанесения заводского номера и знака утверждения типа приведен на рисунке 2.

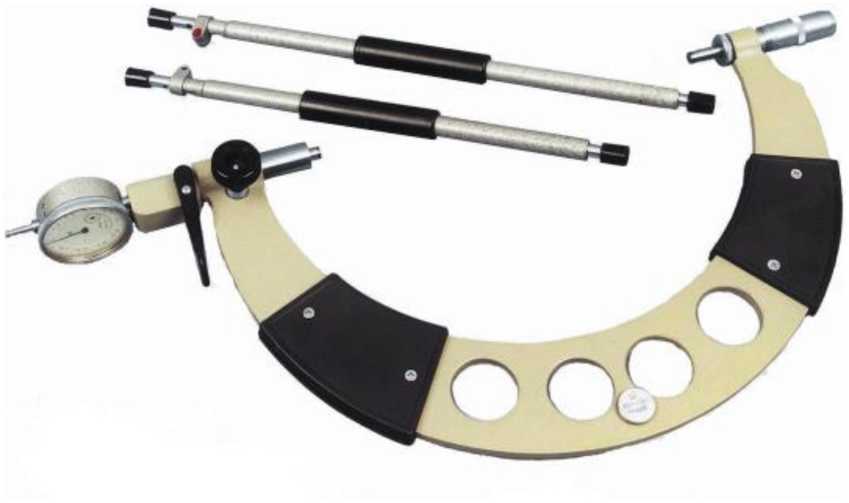

Рисунок 1- Общий вид микрометров

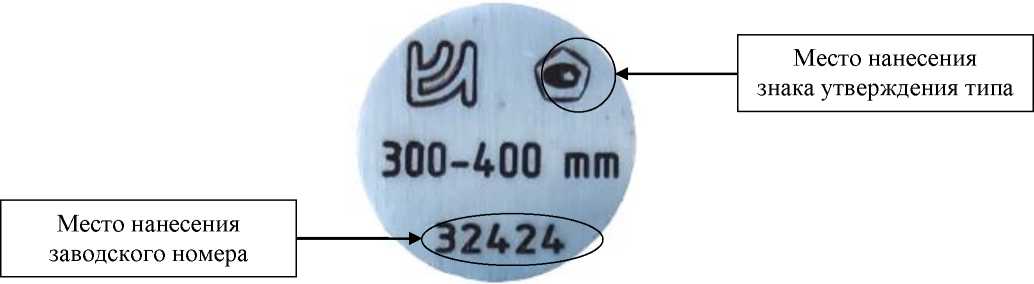

Р и с ун о к 2 - Общий вид платика

с указанием мест нанесения заводского номера и знака утверждения типа

Метрологические и технические характеристики

Т а б л и ц а 1 - Диапазон измерений, цена деления и диапазон показаний отсчётного устройства, цена деления микрометрической головки, измерительное усилие, колебание

Таблица 2  - Пределы допускаемой погрешности микрометра вместе с отсчетным

устройством в любом рабочем положении при нормируемом измерительном усилии и температуре окружающей среды от 16 до 24 °С, и относительной влажности до 80 % (при температуре 23 °С), а также допускаеоме изменение показаний микрометра от изгиба скобы при усилии 10 Н, направленное по оси микрометрического винта

Модификация	Диапазон измерений, мм	Пределы допускаемой абсолютной погрешности микрометра, мкм,		Допускаемое изменение показаний микрометра от изгиба скобы при усилии 10 Н, мкм
		на участках шкалы, мм
		0,10	1,00
МРИ 400	от 300 до 400	± 7	-	8,0
МРИ 500	от 400 до 500	± 8	-	10,0
МРИ 600	от 500 до 600	± 10	-	12,0
МРИ 700	от 600 до 700	-	± 12	14,0
МРИ 800	от 700 до 800	-	± 14	16,0
МРИ 900	от 800 до 900	-	± 16	18,0
МРИ 1000	от 900 до 1000	-	± 18	20,0

Т а б л и ц а 3 - Номинальный размер установочных мер, допускаемое отклонение длины установочных мер от номинальных размеров, допуск биения и допуск плоскостности

Диапазон измерений, мм	Номинальный размер установочных мер, мм	Допускаемые отклонения длины установочных мер от номинальных размеров, мкм	Допуск биения измерительных поверхностей относительно оси, не более, мкм	Допуск плоскостности измерительных поверхностей, мкм
от 300 до 400	325,375	± 3,0	1,5	0,9
от 400 до 500	425, 475	± 3,5	1,75
от 500 до 600	525,575	± 4,0	2,0
от 600 до 700	625,675	± 5,0	2,5
от 700 до 800	725,775	± 6,0	3,0
от 800 до 900	825,875	± 7,0	3,5
от 900 до 1000	925, 975	± 8,0	4,0

Таблица 4 - Основные технические

Наименование характеристики	Значение
Диапазон перемещения микрометрического винта, мм, не менее	25
Номинальный   диаметр   измерительных   поверхностей микрометров, мм	8
Радиус сферы подвижной пятки микрометров, мм	от 80 до 120
Параметр шероховатости измерительных поверхностей Ra по ГОСТ 2789-73, мкм, не более: - микрометров - установочных мер	0,04 0,08
Длина деления шкалы, мм, не менее	0,9
Ширина штрихов, мм	от 0,15 до 0,25
Ширина части стрелки, находящейся над штрихами шкалы, мм	от 0,15 до 0,20
Ширина продольного штриха, штрихов шкал на стебле и барабане микрометрической головки, мм, не более	0,25
Разность в ширине, мм, не более: - продольного штриха на стебле и штрихов барабана микрометрической головки - поперечных штрихов на стебле микрометрической головки	0,05 0,05
Твёрдость измерительных поверхностей установочных мер, НRС, не ниже	61
Расстояние от поверхности стебля до измерительной кромки барабана у продольного штриха стебля, мм, не более	0,45
Угол, образующий коническую часть барабана, на которую наносится шкала, не более	20
Расстояние от торца конической части барабана до ближайшего края штриха края штриха, при установке микрометров в нулевое положение, мм, не более	0,1

таблицы 4

Наименование характеристики	Значение
Отсчетное устройство с ценой деления 0,01 мм	По ГОСТ 577-68 Класс точности 1
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха при температуре 23°С, %, не более	от +5 до +35 80
Средний срок службы, лет, не менее	6

Таблица 5 - Габаритные размеры и масса микрометров

Модификация	Габаритные размеры, мм, не более			Масса, кг, не более
	длина	ширина	высота
МРИ 400	645	48	319	3,30
МРИ 500	745	48	382	4,00
МРИ 600	845	48	452	5,40
МРИ 700	945	48	520	6,10
МРИ 800	1045	48	588	9,50
МРИ 900	1145	48	656	12,20
МРИ 1000	1254	48	692	13,90

Знак утверждения типа

наносится на платик (металлическую пластину), расположенный на скобе микрометров, лазерной гравировкой и на титульный лист паспорта типографским способом.

Комплектность средства измерений

Т а б л и ц а 6 - Комплектность

Наименование	Обозначение	Количество
Микрометр рычажный	МРИ	1 шт.
Отсчетное устройство	ИЧ10	1 шт.
Мера установочная	—	2 шт.
Гильза центровочная*	—	4 шт.
Сменные пятки**	—	1 комплект
Ключ для регулирования	—	1 шт.
Футляр	—	1 шт.
Паспорт	МРИ 400-1000.000 ПС	1 экз.
* Гильзы центровочные поставляются в сборе с установочными мерами ** По согласованию с Заказчиком

Сведения о методиках (методах) измерений

приведены в разделе 2 «Использование по назначению» паспорта МРИ 400-1000.000 ПС.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении Государственную поверочную схему для средств измерений длины в диапазоне от 1^10^-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм» (с изменениями, внесенными приказом Федерального агентства по техническому регулированию и метрологии от 15 августа 2022 г. № 2018);

ГОСТ 4381-87 «Микрометры рычажные. Общие технические условия».

Правообладатель

Общество с ограниченной ответственностью «Вятский Инструмент» (ООО «ВИНС») ИНН 9729293464

Юридический адрес: 109147, г. Москва, ул. Талалихина, д. 6-8/2, стр. 3, кв. 62

Изготовитель

Общество с ограниченной ответственностью «Вятский Инструмент» (ООО «ВИНС») ИНН 9729293464

Юридический адрес: 109147, г. Москва, ул. Талалихина, д. 6-8/2, стр. 3, кв. 62

Адрес места осуществления деятельности: 610042, г. Киров, ул. Народная, д. 28

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ФБУ «Омский ЦСМ») Адрес: 644116, г. Омск, ул. Северная 24-я, д. 117А

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311670.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «08» ноября 2024 г. № 2661 промывки иглы и функция охлаждения виал. Термостат колонок и автосамплер могут быть с функцией охлаждения или без неё.

Термостат колонок представлен в двух модификациях: термостат на 6 аналитических колонок и термостат на 1 колонку. Модификация 1 (на 6 колонок) отличается большим размером, возможностью размещения внутри кранов переключения колонок, а также тем, что работает по принципу принудительной циркуляции воздуха и имеет встроенный нагреватель для обеспечения эффективного хроматографического анализа. Модификация 2 (на 1 колонку) имеет меньший размер и обеспечивает нагрев/охлаждение с помощью встроенных элементов Пельтье, также оснащена встроенным нагревателем.

Четырехступенчатая вакуумная система, обеспечиваемая форвакуумным и трехканальным турбомолекулярным насосами, предотвращает внезапное изменение давления и потерю ионов при их транспортировке.

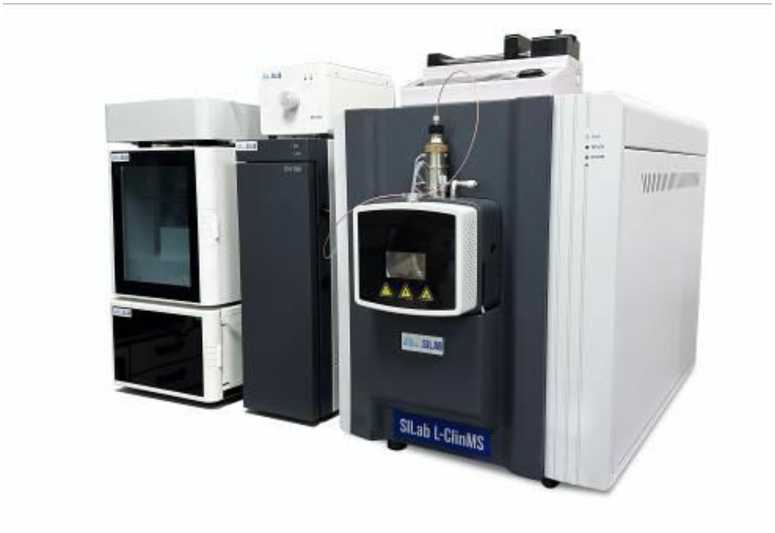

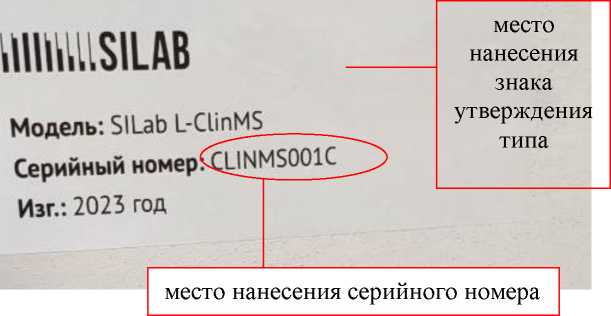

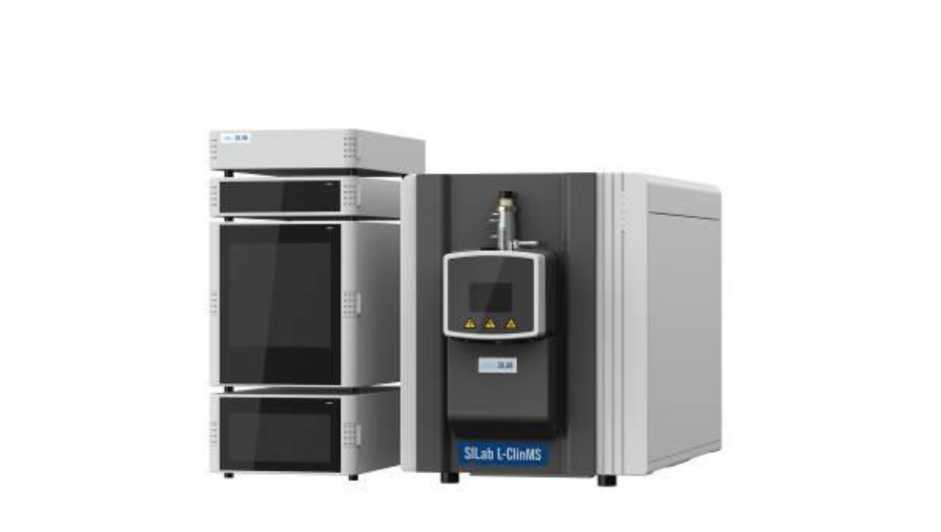

Общий вид хромато-масс-спектрометров представлен на рисунках 1-2. Общий вид информационной таблички представлен на рисунке 3.

Серийные номера хромато-масс-спектрометров в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносятся на заднюю панель корпуса масс-спектрометров в виде наклейки с нанесением информации полиграфическим способом.

Пломбирование хромато-масс-спектрометра поверки на средство измерений не предусмотрено.

Таблица 1 -

обеспечения

данные

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	ClinMass
Номер версии (идентификационный номер ПО), не ниже	ClinMass. P004.V005.003
Цифровой идентификатор ПО	-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики хромато-масс-спектрометров

Наименование характеристики	Значение
Диапазон массовых чисел, а.е.м.	от 5 до 1000
Источник ионизации	ESI	APCI
Отношение сигнал/шум, не менее: - при дозировании 10 пг резерпина, положительная ионизация, при отслеживании множественных реакций (MRM) по пику дочернего иона m/z 195,0 (m/z родительского иона 609,3)	120 000:1	25 000:1
Предел допускаемого значения относительного СКО выходного сигнала (положительная ионизация), % - времени удерживания - площади пика	1,5 6	2 6
Отношение сигнал/шум, не менее: - при дозировании 10 пг левомицетина, отрицательная ионизация, при отслеживании множественных реакций (MRM) по пику дочернего иона m/z 152,0 (m/z родительского иона 321,0)	90 000:1	-
Предел допускаемого значения относительного СКО выходного сигнала (отрицательная ионизация), % - времени удерживания - площади пика	1 4	-

Таблица 3 - Технические характеристики хромато-масс-спектрометров

Наименование характеристики	Значение
Параметры электрического питания: - напряжение переменного тока, В	220±22
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа	от +18 до +25 от 20 до 60 от 84,0 до 106,7

Таблица 4 - Технические

-масс-

Наименование блока	Наименование характеристики и ее значение
	Габаритные размеры (Д X Ш X В), мм, не более	Масса, кг, не более	Потребляемая мощность, В^А, не более
Масс-спектрометр	1029 X 526 X 648	115	700
Автосамплер	510 X 330 X 360	19	200
Автосамплер с охлаждением	574 X 330 X 359	19	460
Термостат (модификация 2)	560 X 336 X 115	9	260
Термостат (модификация 1)	387 X 205 X 605	15	300
Насос	581 X 330 X 232	20	660

Таблица 5 - Показатели надежности

Наименование характеристики	Значение
Средняя наработка на отказ, ч, не менее	10000
Средний срок службы, лет	7

Знак утверждения типа

наносится на заднюю панель масс-спектрометра в виде наклейки и/или на титульный лист руководства по эксплуатации методом компьютерной графики.

Комплектность средства измерений

Таблица 6 - Комплектность средства измерений

Наименование	Обозначение	Количество
Хромато-масс-спектрометр жидкостный с тройным квадруполем в составе:	SILab L-ClinMS	1 шт.
Масс-спектрометр	SILab L-ClinMS	1 шт.
Хроматограф жидкостный в составе:	-	1 шт.
- автосамплер	-	1 шт.
- термостат	-	1 шт.
- насос	-	1 шт.
Руководство по эксплуатации	-	1 экз.
Методика поверки	-	1 экз.

Сведения о методиках (методах) измерений

Применение средств измерений в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.

Нормативные документы, устанавливающие требования к средству измерений

Техническая документация фирмы «Hangzhou EXPECLIN Medical Technology Co., Ltd.», Китай.

Правообладатель

Фирма «Hangzhou EXPECLIN Medical Technology Co., Ltd.», Китай

Адрес: 6^th Floor, No.2466-1, Science&Technology Avenue, Qingshanhu Street, Lin'an District, Hangzhou, Zhejiang Province, China

Изготовитель

Фирма «Hangzhou EXPECLIN Medical Technology Co., Ltd.», Китай

Адрес: 6^th Floor, No.2466-1, Science&Technology Avenue, Qingshanhu Street, Lin'an District, Hangzhou, Zhejiang Province, China

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Матвеево-Очаковское, ул. Озерная, д. 46

Тел./факс: (495) 437 55 77/(495) 437 56 66

E-mail: office@vniims.ru

Web-сайт: vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

---
