2609238003, 5074184365

2.

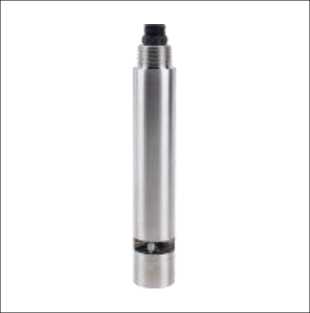

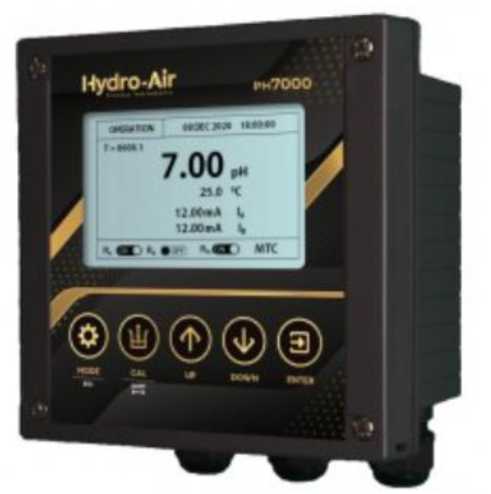

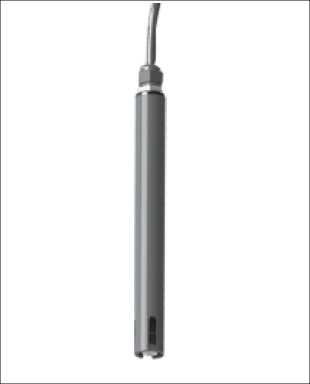

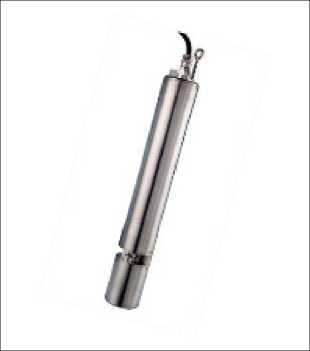

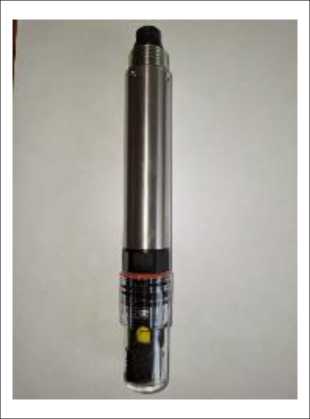

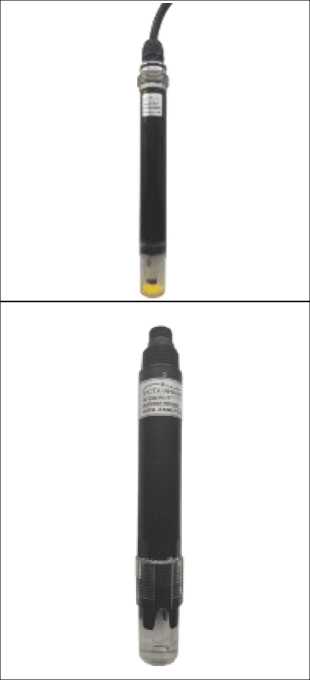

pH-метры

PH7000

С

93830-24

В22474, В22475, В22476

«HYDRO-AIR PROCESS INSTRUMENTS GLOBAL», Малайзия

«HYDRO-AIR PROCESS INSTRUMENTS GLOBAL», Малайзия

ОС

МП 16000903-2024 «ГСИ. pH-метры PH7000. Методика поверки»

1 год

Общество с ограниченной ответственностью «НОВИТЕК» (ООО «НОВИТЕК»), г. Пермь

ФБУ «Нижегородский ЦСМ», г. Нижний Новгород

19.06.2024

3.

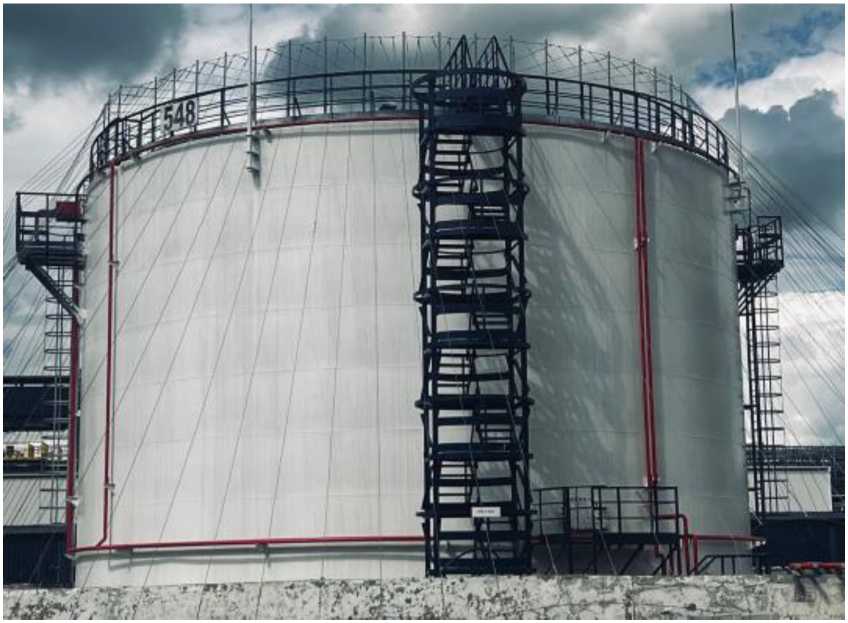

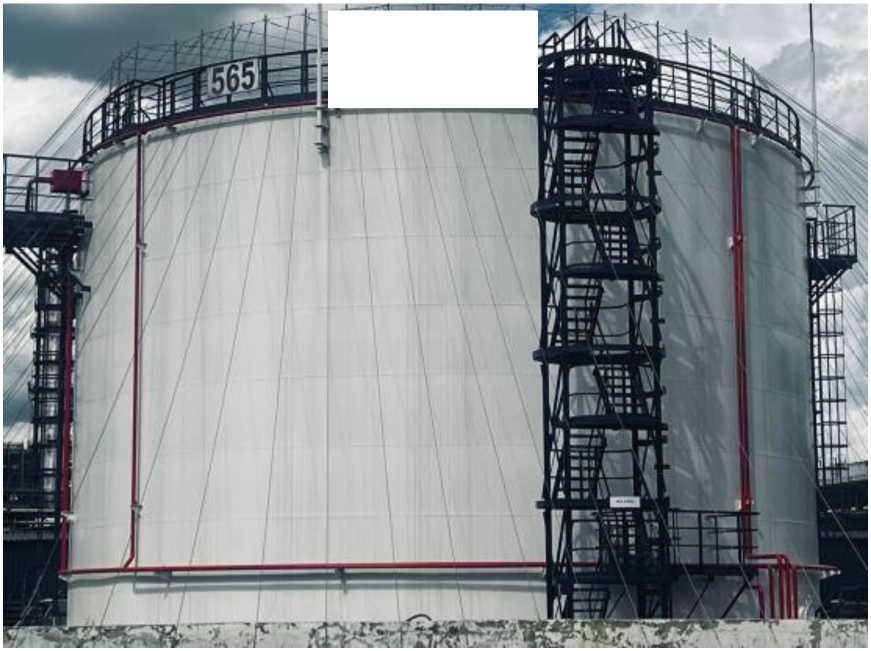

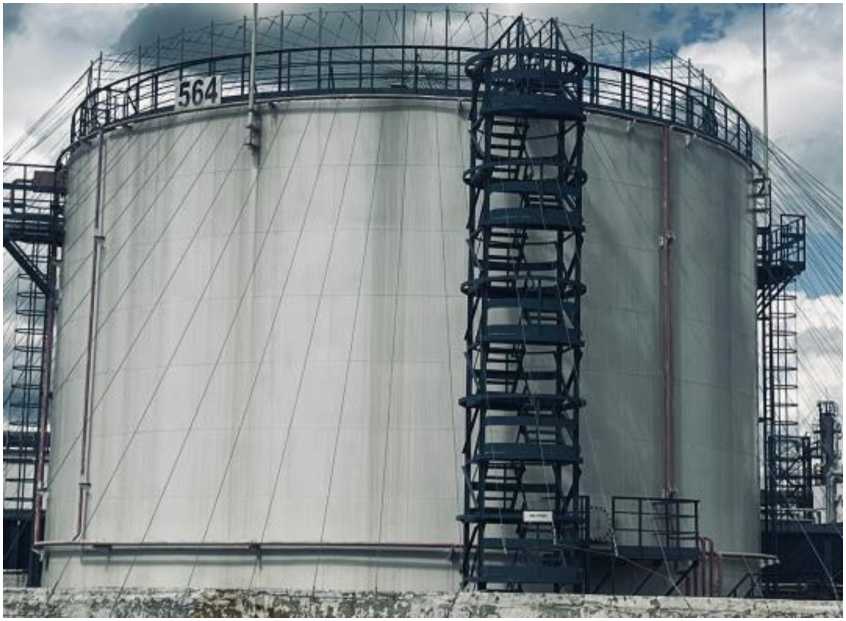

Резервуары стальные вертикальные цилиндрические

РВСП- 3000

Е

93831-24

548, 564, 565

Акционерное общество «Газпромнефть-Московский НПЗ» (АО «Газпромнефть-МНПЗ»), г. Москва

Акционерное общество «Газпромнефть-Московский НПЗ» (АО «Газпромнефть-МНПЗ»), г. Москва

ОС

ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные ци-линдриче-ские. Методика поверки»

5 лет

Акционерное общество «Газпромнефть-Московский НПЗ» (АО «Газпромнефть-МНПЗ»), г. Москва

ООО «Метро- КонТ», г. Казань

19.08.2024

4.

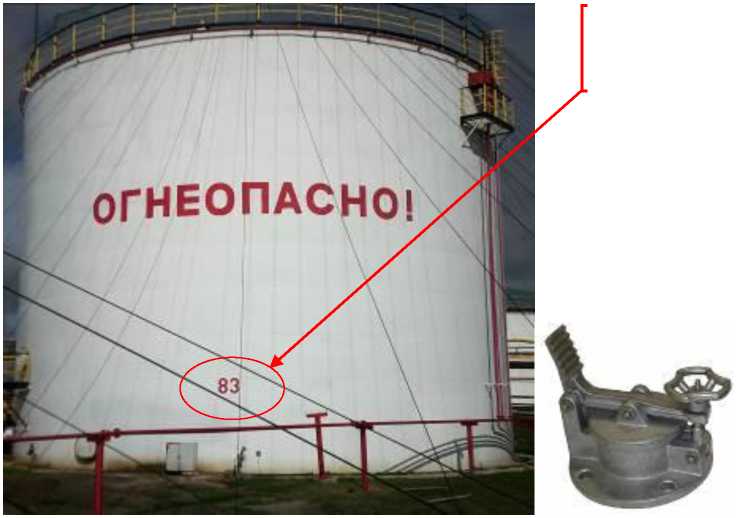

Резервуары стальные вертикальные цилиндрические

РВСП- 5000

Е

93832-24

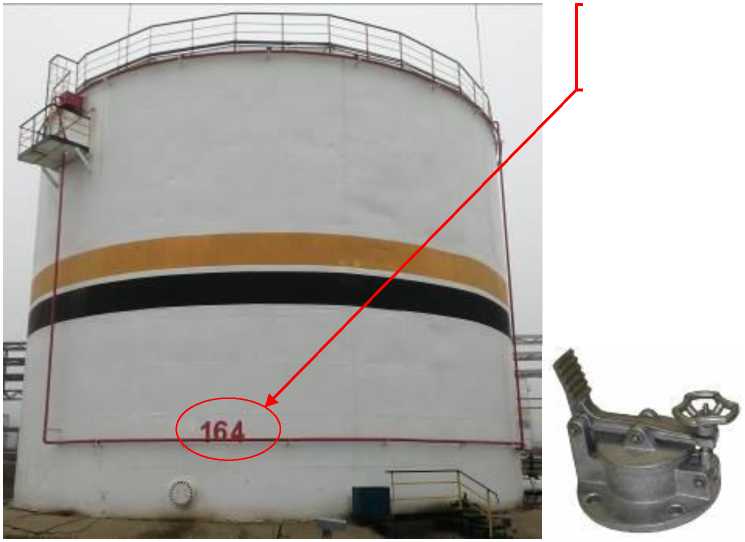

83, 164

Акционерное общество «АП Саратовский завод резервуарных метал-локонструк-ций» (АО «АП РМК»), г. Саратов

Акционерное общество «АП Саратовский завод резервуарных метал-локонструк-ций» (АО «АП РМК»), г. Саратов

ОС

ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные ци-линдриче-ские. Методика поверки»

5 лет

Акционерное общество «Сызранский нефтеперерабатывающий завод» (АО «СНПЗ»), г. Сызрань

ООО ИК «СИБИН-ТЕК», г. Москва

19.07.2024

5.

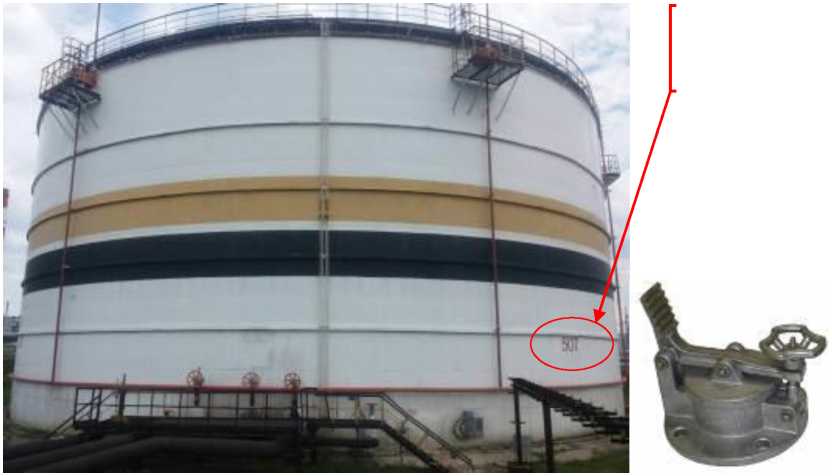

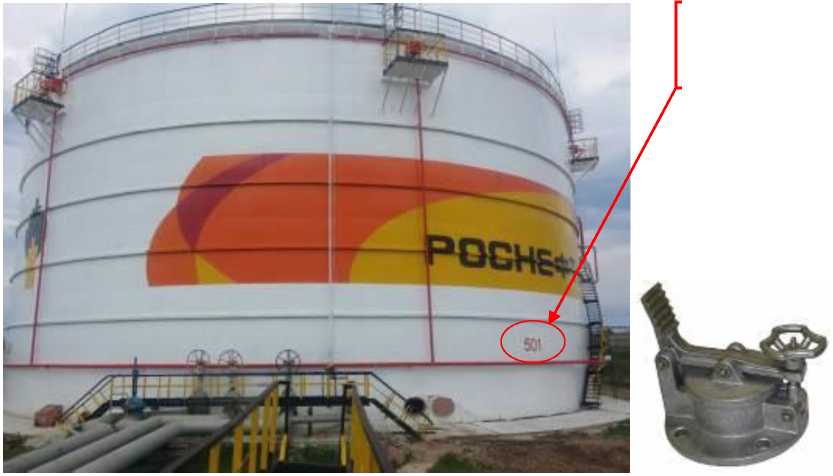

Резервуары стальные вертикальные цилиндрические

РВСП- 20000

Е

93833-24

501, 507

Акционерное общество «Самарский резервуарный завод» (АО «СРЗ»), г. Самара

Акционерное общество «Самарский резервуарный завод» (АО «СРЗ»), г. Самара

ОС

ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные ци-линдриче-ские. Методика по-

5 лет

Акционерное общество «Сызранский нефтеперерабатывающий завод» (АО «СНПЗ»), г. Сызрань

ООО ИК «СИБИН-ТЕК», г. Москва

19.07.2024

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «19» ноября 2024 г. № 2713

Регистрационный № 93846-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики электрической энергии трехфазные многофункциональные ОЭС-3

Назначение средства измерений

Счетчики электрической энергии трехфазные многофункциональные ОЭС-3 (далее -счетчики) предназначены для измерения активной и реактивной (или только активной) обратного (или только прямого) направления тарифам в трехфазных сетях переменного тока

Описание средства измерений

Принцип действия счетчиков сигналов тока и напряжения в показания электрической энергии.

Конструктивно счетчики состоят из корпуса и крышки клеммной колодки. В корпусе расположены печатные платы, клеммная колодка, измерительные элементы. Клеммная крышка при опломбировании предотвращает доступ к винтам клеммной колодки и силовым тоководам.

Счетчики могут применяться как автономно, так и в составе автоматизированных информационно-измерительных систем коммерческого учета (АИИС КУЭ) и технического учета электроэнергии, диспетчерского управления (АСДУ).

Счетчики имеют в своем составе измерительные элементы - датчики тока (шунты или трансформаторы тока, в зависимости от исполнения), микроконтроллер, энергонезависимую память данных, встроенные часы, позволяющие вести учет электрической энергии по тарифным зонам суток, выполненные по ГОСТ IEC 61038-2011, оптические испытательные выходные устройства по ГОСТ 31818.11-2012 для поверки, а также интерфейсы для подключения к системам автоматизированного учета потребленной электроэнергии. Счетчик может иметь в своем составе индикаторы наличия каждого из фазных напряжений «L1», «L2», «L3», индикатор наличия хотя бы одного из фазных напряжений «Сеть», одну или две кнопки для ручного переключения режимов индикации «Просмотр», оптический порт, выполненный по ГОСТ IEC 61107-2011.

В составе счетчиков, предназначенных для установки в щиток или на DIN-рейку, также присутствует жидкокристаллический индикатор (далее - ЖКИ). Количество десятичных знаков отсчетного устройства не менее 8. Разрешающая способность счетного механизма отсчетного устройства не более 0,01 кВт^ч.

В состав счетчиков могут входить дополнительные устройства: оптический порт (по ГОСТ IEC 61107-2011), отдельные гальванически развязанные от электрической сети дискретные выходы и отдельные гальванически развязанные от электрической сети дискретные входы.

Счетчики, в зависимости от исполнения, имеют не менее одного оптического испытательного выхода с параметрами по ГОСТ 31818.11-2012.

Диапазон значений постоянной счетчика по активной электрической энергии от 800 до 10000 имп/(кВт^ч). Диапазон значений постоянной счетчика по реактивной электрической энергии от 800 до 10000 имп/(квар^ч).

Степень защиты от пыли и влаги по ГОСТ 14254-2015 - IP51, IP54, IP64.

Счетчики, в зависимости от исполнения, могут иметь один или несколько интерфейсов удаленного доступа.

Структура обозначения возможных исполнений счетчика приведена ниже.

Структура условного обозначения

О @ С!)  ® © © © © ©  © ®  @ @ @

ОЭС-3   -ХХХ- Х - ХХХХ-ХХХ-ХХ-ХХХ-ХХ-ХХХХХ-ХХХХХ-ХХ-ХХХХХХ- Х - Х

CD Тип счетчика © Тип корпуса

W32 - для установки на щиток, модификация 2

W37 - для установки на щиток, модификация 7

D37 - для установки на DIN-рейку, модификация 7 SP31 - для установки на опору ЛЭП, модификация 1 SP37 - для установки на опору ЛЭП, модификация 7 @ Модификация счетчика

(нет символа) - описание модификации не указывается n, где n - символ, обозначающий модификацию счетчика ® Класс точности

A1 - класс точности 1 по ГОСТ 31819.21

A0.5 - класс точности 0,5S по ГОСТ 31819.22

A1R0.5 - класс точности 1 по ГОСТ 31819.21 и класс точности 0,5 по реактивной энергии

A1R1 - класс точности 1 по ГОСТ 31819.21 и класс точности 1 по ГОСТ 31819.23 A1R2 - класс точности 1 по ГОСТ 31819.21 класс точности 2 по ГОСТ 31819.23 A0.5R0.5

энергии

A0.5R1 -

A0.5R2 -

A0.2R0.5

энергии

A0.2R1 -

A0.2R2 -

50А - 50 А

60А - 60 А

80А - 80 А

100А - 100 А

@ Тип измерительных элементов

S - шунты

T - трансформаторы тока

N - наличие измерительного элемента в цепи нейтрали

@ Основной интерфейс

CAN - интерфейс CAN

RS232 - интерфейс RS-232

RS485 - интерфейс RS-485

RF433/n - радиоинтерфейс 433 МГц, где n - номер модификации модуля интерфейса

RF868/n - радиоинтерфейс 868 МГц, где n - номер модификации модуля интерфейса RF2400/n - радиоинтерфейс 2400 МГц, где n - номер модификации модуля интерфейса PF/n - PLC-модем с FSK-модуляцией, где n - номер модификации модуля интерфейса PO/n - PLC-модем с OFDM-модуляцией, где n - номер модификации модуля интерфейса

G/n - радиоинтерфейс GSM/GPRS, где n - номер модификации модуля интерфейса

@) Дополнительные интерфейсы

CAN - интерфейс CAN

RS232 - интерфейс RS-232

RS485 - интерфейс RS-485

RF433/n - радиоинтерфейс 433 МГц, где n - номер модификации модуля интерфейса RF868/n - радиоинтерфейс 868 МГц, где n - номер модификации модуля интерфейса RF2400/n - радиоинтерфейс 2400 МГц, где n - номер модификации модуля интерфейса PF/n - PLC-модем с FSK-модуляцией, где n - номер модификации модуля интерфейса PO/n - PLC-модем с OFDM-модуляцией, где n - номер модификации модуля интерфейса

G/n - радиоинтерфейс GSM/GPRS, где n - номер модификации модуля интерфейса

E/n - интерфейс Ethernet, где n - номер модификации модуля интерфейса (для модификации 1 номер допускается не указывать)

RFWF/n - радиоинтерфейс WiFi, где n - номер модификации модуля интерфейса (для модификации 1 номер допускается не указывать)

RFLT/n - радиоинтерфейс LTE, где n - номер модификации модуля интерфейса (для модификации 1 номер допускается не указывать)

MOD/n - универсальный интерфейс для подключения сменного модуля связи, где n -номер модификации модуля интерфейса (для модификации 1 номер допускается не указывать)

(Нет символа) - интерфейс отсутствует

@ Поддерживаемые протоколы передачи данных

(Нет символа) - протокол «МИРТЕК»

Pn, где n - номер модификации поддерживаемых протоколов обмена

@ Дополнительные функции

B - базовое исполнение

H - датчик магнитного поля

In - дискретный вход, где n - количество входов

K - реле управления нагрузкой в цепи тока

L - подсветка индикатора

M - измерение параметров качества электрической энергии

O - оптопорт

Qn - дискретный выход, где n - количество выходов

R - защита от выкручивания винтов кожуха

U - защита целостности корпуса

Vn - электронная пломба, где n - номер модификации электронных пломб

Y - защита от замены деталей корпуса

Z/n - резервный источник питания, где n - номер модификации источника питания (для модификации 1 номер допускается не указывать)

(Нет символа) - дополнительные функции отсутствуют

@ Количество направлений учёта электроэнергии

(Нет символа) - измерение электроэнергии в одном направлении (по модулю)

D - измерение электроэнергии в двух направлениях

@ Условия эксплуатации

(Нет символа) - температура окружающей среды от -40 до 70 °С

F - температура окружающей среды от -45 до 85 °С

Перечни номеров, обозначающих модификации счетчиков, поддерживаемых протоколов передачи данных, модулей интерфейсов и дополнительных функций, могут быть расширены производителем. Описание модификаций счетчиков, поддерживаемых протоколов передачи данных, модулей интерфейсов и дополнительных функций приведено в эксплуатационной документации и на сайте производителя. Дополнительные номера модификации счетчиков не влияет на функциональные и метрологические характеристики. Дополнительные номера поддерживаемых протоколов передачи данных, модификаций модулей интерфейсов и дополнительных функций могут быть введены только для функциональности, не влияющей на метрологические характеристики счетчика.

В счетчиках в корпусах SP31, SP37 для считывания информации используется дистанционное индикаторное устройство. При этом один из интерфейсов данных счетчиков используется в качестве канала связи с дистанционным индикаторным устройством.

Счетчики, у которых в условном обозначении присутствует символ «В», оснащены:

• - датчиком магнитного поля;

• - реле управления нагрузкой в цепи тока, для счетчиков непосредственного включения;

• - подсветкой индикатора, кроме счетчиков в корпусных исполнениях для установки на опору ЛЭП;

• - измерением параметров качества электрической энергии;

• - оптопортом;

• - электронными пломбами на корпусе, крышке зажимов и сменном модуле связи.

Счетчики, у которых в условном обозначении присутствует символы «В» или «K», оснащены встроенным контактором и дополнительно позволяют:

• - организовать отпуск потребителю предварительно оплаченного количества электроэнергии (с отключением нагрузки при его превышении и подключением нагрузки после внесения оплаты);

  выше

• -  отключать нагрузку при превышении потребляемой мощности установленных лимитов;

  ниже

• -  подключать нагрузку при уменьшении потребляемой мощности установленных лимитов.

  после подачи соответствующей команды по интерфейсу и нажатии на кнопку, расположенную

Коммутация встроенного контактора при подключении нагрузки происходит

усреднения может быть рассчитана по формуле Dmuh = (Г|ек^О30)/30, где 1тек - текущий интервал усреднения мощности, мин; D30 - глубина хранения профиля нагрузки при интервале усреднения 30 мин, сут.);

• - количество записей в журнале событий, не менее 1000.

Счетчики, у которых в условном обозначении присутствует символы «В» или «M», дополнительно обеспечивают измерение следующих параметров:

• - фазных напряжений;

• - линейных напряжений;

• - положительного и отрицательного отклонения напряжения (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс S);

• - фазных токов;

• - тока нейтрали (только счетчики с символом «N» в условном обозначении);

• - частоты сети;

• - отклонения частоты (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс S);

• - активной мощности по каждой фазе;

• - реактивной мощности по каждой фазе (только счетчики с символами «R0.5», «R1» и «R2» в условном обозначении);

• - полной мощности по каждой фазе (только счетчики с символами «R0.5», «R1» и «R2» в условном обозначении);

• - коэффициентов мощности по каждой фазе;

• - длительности провала напряжения (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс S);

• - длительности перенапряжения (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс S);

  - длительности прерывания напряжения (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс S, только счетчики с символом «Z» в условном обозначении, подключенные к источнику резервного питания);

  - остаточного напряжения провала напряжения ГОСТ 30804.4.30-2013, класс S);

  - максимального значения перенапряжения

  ГОСТ 30804.4.30-2013, класс S).

  Счетчики обеспечивают возможность задания по

  параметров:

  • - адреса счетчика (от 1 до 65000);

  • - текущего времени и даты;

  • - величины суточной коррекции хода часов;

  • - разрешения перехода на летнее/зимнее время (переход на летнее время осуществляется в 2:00 в последнее воскресенье марта, переход на зимнее время осуществляется в 3:00 в последнее воскресенье октября);

  • - 48 зон суточного графика тарификации для каждого типа дня для 12 месяцев;

  • - до 45 специальных дней (дни, в которые тарификация отличается от общего правила);

  • - пароля для доступа по интерфейсу (от 0 до 4294967295).

  Счетчик обеспечивает фиксацию в журналах событий перезагрузок, самодиагностики, попыток несанкционированного доступа, переходов на летнее или зимнее время, изменения конфигурации, изменения данных, изменения времени и даты, включений или отключений питания, наличия фазного тока при отсутствии напряжения, изменения направления тока в фазных цепях, воздействия сверхнормативного магнитного поля, выходов параметров качества электрической энергии за заданные пределы, значений

  (по

  (по

  ГОСТ 32144-2013,

  ГОСТ 32144-2013,

  интерфейсу следующих

положительного и отрицательного отклонений напряжения, количества отключений встроенного контактора, аварийных ситуаций.

Обмен информацией с внешними устройствами обработки данных осуществляется по имеющимся интерфейсам, в зависимости от исполнения.

Скорость обмена информацией по интерфейсам не менее 9600 бит/с.

Обслуживание счетчиков производится с помощью технологического программного обеспечения.

В случае выхода ЖКИ счетчика из строя информацию можно считать по имеющимся интерфейсам, в зависимости от исполнения, с помощью технологического программного обеспечения.

Длительность хранения информации при отключении питания не менее 35 лет.

Срок службы батареи не менее 16 лет.

Знак поверки наносится на счетчик.

Заводской номер, идентифицирующий каждый экземпляр средства измерений, состоит из цифр и (или) букв латинского алфавита и наносится в виде наклейки, или лазерным принтом, или иным способом на лицевой панели счетчика.

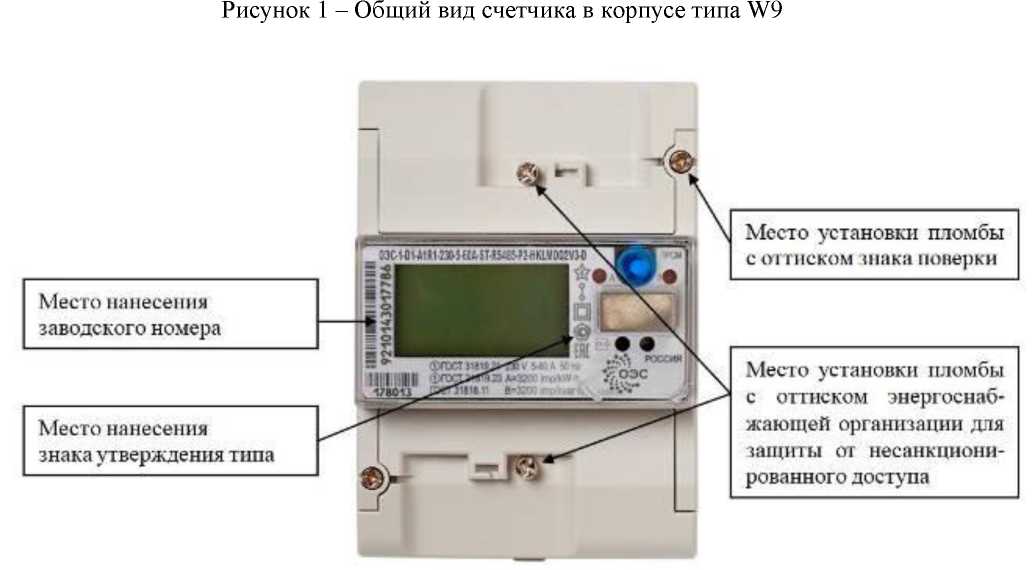

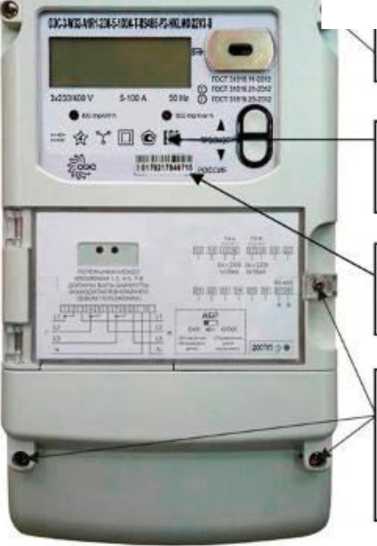

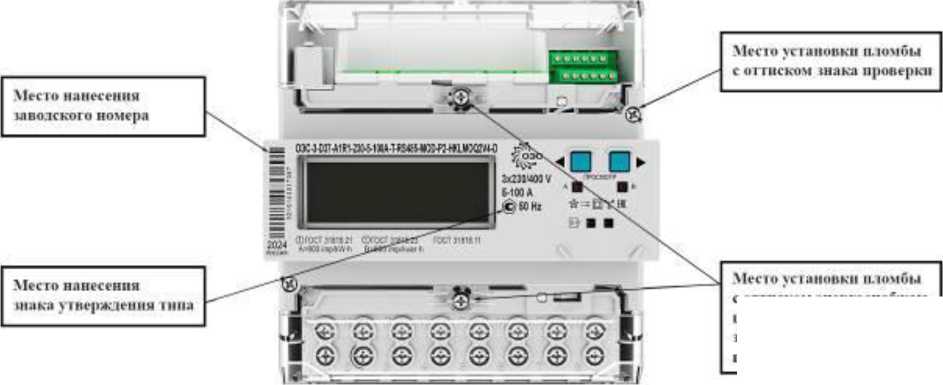

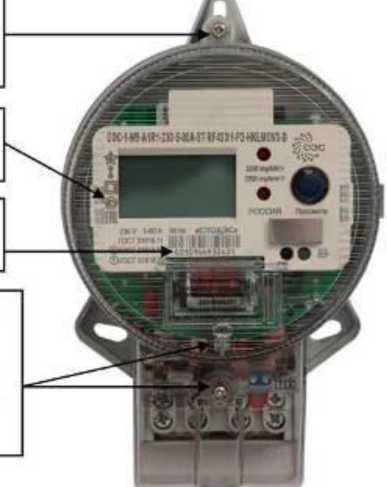

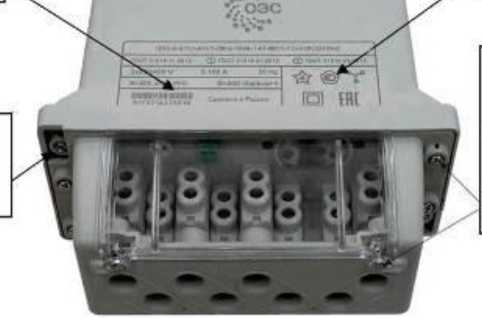

Общий вид счетчиков, с указанием мест пломбировки, мест нанесения знака утверждения типа, знака поверки, заводского номера приведен на рисунках 1 - 5. Общий вид дистанционного индикаторного устройства приведен на рисунке 6.

Met ro установки гшомбы с оттиском зпергоспабжаютей органпзашп! для защиты от несанкшюнпрованного доступа

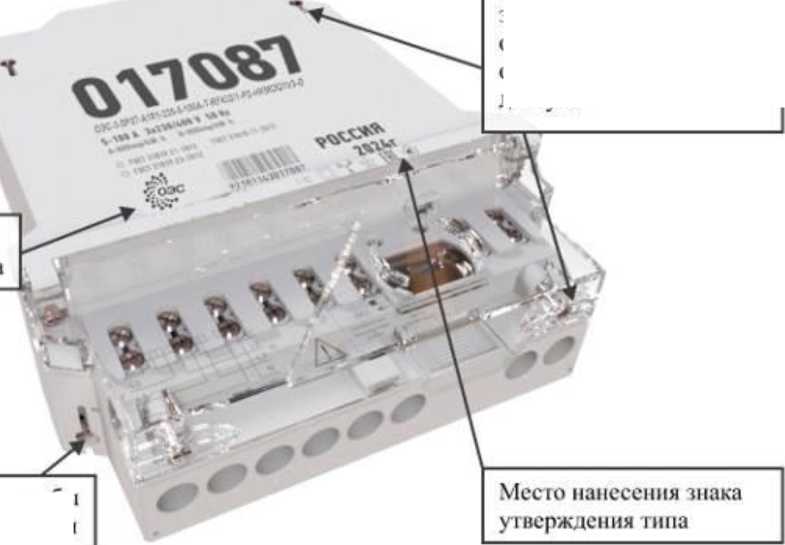

Рисунок 1 - Общий вид счетчика в корпусе типа W32

Место установки пломбы с оттиском энергоснабжающей организации .тля защиты от несан кцион ированног о доступа

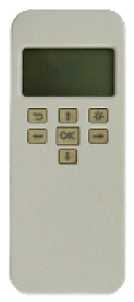

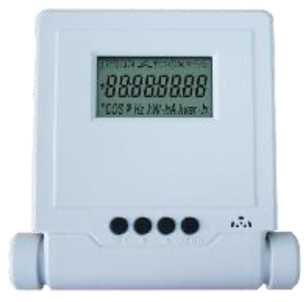

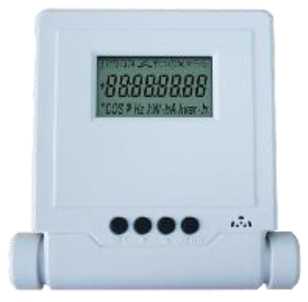

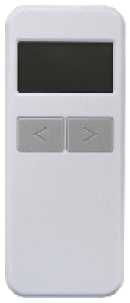

Рисунок 6 - Общий вид дистанционного индикаторного устройства

Программное обеспечение

Идентификационные данные программного обеспечения (далее - ПО) счетчиков указаны в таблице 1.

Таблица 1 -

данные ПО счетчиков

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	MT1	MT2	MT3	MT6
Номер версии (идентификационный номер) ПО, не ниже	1.0	1.0	1.0	1.0
Цифровой идентификатор ПО	4CB9	4FC5	3AC6	FD7C
Алгоритм вычисления цифрового идентификатора ПО	CRC	CRC	CRC	CRC

По своей структуре ПО разделено на метрологически значимую и метрологически незначимую части, имеет контрольную сумму метрологически значимой части и записывается в устройство на стадии его производства.

Влияние программного продукта на точность показаний счетчиков находится в границах, обеспечивающих метрологические характеристики, указанные в таблицах 2 - 6. Диапазон представления, длительность хранения и дискретность результатов измерений соответствуют нормированной точности счетчика.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.

Метрологические и технические характеристики Классы точности по ГОСТ    31818.11-2012,    ГОСТ 31819.21-2012,

ГОСТ 31819.22-2012, ГОСТ 31819.23-2012, в зависимости от исполнения, указаны в таблице 2.

Таблица 2 - Классы точности счетчиков

Символы в условном обозначении	Класс точности при измерении энергии
	активной	реактивной
A1	1	-
A0.5	0,5S	-
A1R1	1	1
A1R2	1	2
A0.5R1	0,5S	1
A0.5R2	0,5S	2

Символы в условном обозначении	Класс точности при измерении энергии
	активной	реактивной
A0.2R1	0,2S	1
A0.2R2	0,2S	2
A1R0.5	1	0,51
A0.5R0.5	0,5S	0,51
A0.2R0.5	0,2S	0^

Примечание - для счетчиков реактивной энергии класса точности 0,5 требования ГОСТ 31819.23-2012 не установлены. Диапазоны токов, значения влияющих величин, характеристики точности и допускаемые значения дополнительных погрешностей, вызываемых влияющими

ГОСТ 31819.23-2012 для счетчиков класса точности 1 с коэффициентом 0,5.

Максимальные значения стартовых токов счетчиков в зависимости от класса точности и типа включения приведены в таблице 3.

Таблица 3 - Максимальные значения

токов счетчиков

Тип включения счетчика	Класс точности счетчика
	по активной энергии			по реактивной энергии
	1	0,2S	0,5S	0,5	1	2
Непосредственное	0,0025 1б	-	-	0,0025 1б	0,0025 1б	0,005 1б
Через трансформаторы тока	0,002 1ном	0,001 1ном	0,001 1ном	0,002 1ном	0,002 1ном	0,003 1ном

Пределы допускаемых погрешностей при измерении напряжения, тока, частоты, мощности, коэффициента мощности (для счетчиков с символами «В» или «М» в условном обозначении) указаны в таблице 4. Точность вычисления отклонения частоты зависит от точности измерения частоты, точность вычисления положительного и отрицательного отклонения напряжения зависит от точности измерения напряжения.

Таблица 4 - Пределы допускаемой погрешности измерений параметров электрической энергии

Параметр	Пределы допускаемой погрешности измерений для счетчиков класса точности (при измерении активной энергии): абсолютной Л, относительной 5
	0,2S	0,5S	1
Частота, Гц	+0,05 (Л)	±0,05 (Л)	±0,05 (Л)
Активная мощность, %	±0,5 (5)	±0,5 (5)	±1 (5)
Реактивная мощность, %	+1 (5)	±1 (5)	±1 (5)
Полная мощность, %	±1 (5)	±1 (5)	±1 (5)
Среднеквадратическое значение фазного напряжения переменного тока, %	±0,5 (5)	±0,5 (5)	±1 (5)
Среднеквадратическое значение силы переменного тока, %	±1 (5)	±1 (5)	±1 (5)
Коэффициент мощности, %	±0,4 (5)	±1 (5)	±2 (5)
Примечание - погрешности измерения нормируются для значений входных сигналов указанных в таблице 5

Метрологические и основные технические характеристики счетчиков указаны в таблицах 5 - 6.

Таблица 5 - Метрологические характеристики

Наименование характеристики	Значение
Номинальное фазное напряжение Uhom, В	57,7; 220; 230
Базовый (1б) или номинальный (Ihom) ток, А	1; 5; 10
Максимальный ток 1макс, А	10; 50; 60; 80; 100
Диапазон входных сигналов при измерении энергии: - сила тока - напряжение - напряжение, для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-xМxx-D» - напряжение, для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-xBxx-D» - коэффициент мощности	от 0,051б (0,01Ihom или 0,02Ihom) до 1макс (от 0,75 до 1,2) Uhom (от 0,55 до 1,3) Uhom (от 0,55 до 1,3) Uhom от 0,8 (емкостная) до 1,0 от 1,0 до 0,5 (индуктивная)
Рабочий диапазон изменения частоты измерительной сети счетчика, Гц	50 ± 7,5
Пределы основной абсолютной погрешности часов за интервал времени 1 сут, c	+0,5
Пределы основной абсолютной погрешности часов за интервал времени 1 сут при отключенном питании счетчика, с	±1
Пределы дополнительной погрешности часов счетчика за интервал времени 1 сут, на каждый градуc Цельсия, с	+0,15 (но суммарно не более, чем 4 с в диапазоне рабочих температур)
Диапазон измерений среднеквадратических значений фазного напряжения переменного тока, В: - для счетчиков с символом «М» - для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-\М\\-О» - для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-xBxx-D» - для счетчиков с символами «AxRx-xx-xx-xx-xx-xx-xx-Px-xMxxZ-D», подключённых к источнику резервного питания - для счетчиков с символами «AxRx-xx-xx-xx-xx-xx-xx-Px-xBxxZ-D», подключённых к источнику резервного питания	(от 0,75 до 1,2) Uhom (от 0,55 до 1,3) Uhom (от 0,55 до 1,3) Uhom (от 0,05 до 1,3) Uhom (от 0,05 до 1,3) Uhom
Диапазон измерений среднеквадратических значений силы переменного тока, А	от 0,051ном(б) до 1ма^с

Наименование характеристики	Значение
Диапазон измерений отрицательного отклонения фазного напряжения, % - для счетчиков с символом «М» - для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-\М\\-О» - для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-xBxx-D» - для счетчиков с символами «AxRx-xx-xx-xx-xx-xx-xx-Px-xMxxZ-D», подключённых к источнику резервного питания - для счетчиков с символами «AxRx-xx-xx-xx-xx-xx-xx-Px-xBxxZ-D», подключённых к источнику резервного питания	от 0 до 25 от 0 до 45 от 0 до 45 от 0 до 90 от 0 до 90
Диапазон измерений положительного отклонения фазного напряжения, % - для счетчиков с символом «М» - для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-xMxx-D» - для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-xBxx-D» - для счетчиков с символами «AxRx-xx-xx-xx-xx-xx-xx-Px-xMxxZ-D», подключённых к источнику резервного питания - для счетчиков с символами «AxRx-xx-xx-xx-xx-xx-xx-Px-xBxxZ-D», подключённых к источнику резервного питания	от 0 до 20 от 0 до 30 от 0 до 30 от 0 до 30 от 0 до 30
Диапазон измерений коэффициента мощности	от -1 до 1
Диапазон входных сигналов при измерении коэффициента мощности: - сила тока - напряжение, для счетчиков с символом «М» - напряжение, для счетчиков с символами «AxRx-xx-xx-xx-xx-xx-xx-Px-xMxx-D» - напряжение, для счетчиков с символами «AxRx-xx-xx-xx-xx-xx-xx-Px-xBxx-D»	от 0,051ном(б) до 1макс (от 0,75 до 1,2) Uhom (от 0,55 до 1,3) Uhom (от 0,55 до 1,3) Uhom
Диапазон входных сигналов при измерении мощности: - сила тока - напряжение, для счетчиков с символом «М» - напряжение, для счетчиков с символами «AxRx-xx-xx-xx-xx-xx-xx-Px-xMxx-D» - напряжение, для счетчиков с символами «AxRx-xx-xx-xx-xx-xx-xx-Px-xBxx-D» - коэффициент мощности	от 0,051ном(б) до 1макс (от 0,75 до 1,2) Uhom (от 0,55 до 1,3) Uhom (от 0,55 до 1,3) Uhom от 0,8 (емкостная) до 1,0 от 1,0 до 0,5 (индуктивная)

Таблица 6 - Основные технические характеристики

Наименование характеристики	Значение
Полная мощность, потребляемая каждой цепью тока при базовом (номинальном) токе, нормальной температуре и номинальной частоте, В^А, не более	0,3
Полная (активная) мощность, потребляемая каждой цепью напряжения при номинальном значении напряжения, нормальной температуре и номинальной частоте, В •А (Вт), не более	10 (2)

Наименование характеристики	Значение
Габаритные размеры (длинахширинахвысота), мм, не более Тип корпуса: - W32	291x171x88
- W37	230x170x75
- D37	160x144x71
- SP31	236x190x106
- SP37	235x186x78
Условия эксплуатации: - температура окружающей среды, °С	от -40 до +70
- температура окружающей среды, °С, для счетчиков с символом «F»	от -45 до +85
- относительная влажность, %	от 30 до 98
- атмосферное давление, кПа	от 70 до 106,7
Масса, кг, не более	2,5
Срок службы счетчика, лет, не менее	35
Средняя наработка на отказ, ч, не менее	350000

Знак утверждения типа

наносится на панель счетчика офсетной печатью (или другим способом, не ухудшающим качества), на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Комплект поставки приведен в таблице 7.

Таблица 7 - Комплект поставки счетчиков

Наименование	Обозначение	Количество
Счетчик электрической энергии трехфазный многофункциональный	ОЭС-3	1 шт.
Пломба свинцовая1)	-	1-3 шт.
Леска пломбировочная1)	-	1-3 шт.
Кронштейн для крепления на опоре ЛЭП2)	-	1 шт.
Дистанционное индикаторное устройство3)	-	1 шт.
Технологическое программное обеспечение4)	-	1 экз.
Руководство по эксплуатации4)	МИРТ.411152.234РЭ	1 экз.
Формуляр	МИРТ.411152.234ФО	1 экз.
Упаковка	-	1 экз.
Примечание: 1) В зависимости от типа корпуса. 2) Поставляется только со счетчиками в корпусных исполнениях для установки на опору ЛЭП. 3) Поставляется только со счетчиками в корпусных исполнениях для установки на опору ЛЭП, по согласованию с заказчиком может быть исключено из комплекта поставки. 4) В электронном виде. Последние версии технологического программного обеспечения и документации размещены на официальном сайте www.oes.energy и свободно доступны для загрузки.

Сведения о методиках (методах) измерений

приведены в разделе 3 «Подготовка и порядок работы» руководства по эксплуатации МИРТ.411152.234РЭ.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии;

ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2;

ГОСТ 31819.22-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S;

ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии;

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

Приказ Росстандарта от 23 июля 2021 г. № 1436 «Об утверждении государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»;

Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

МИРТ.411152.234ТУ    Счетчики электрической энергии трехфазные

многофункциональные ОЭС-3. Технические условия.

Правообладатель

Общество с ограниченной ответственностью «МИРТЕК» (ООО «МИРТЕК»)

ИНН 2635813531

Юридический адрес: 355037, г. Ставрополь, ул. Доваторцев, д. 33А

Телефон: +7 (8652) 22-68-68

E-mail: info@mirtekgroup.ru

Web-сайт: mirtekgroup.com

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Рост'ест' Москва»)

Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Телефон: +7 (495) 544-00-00

Факс: +7 (499) 124-99-96

E-mail: info@rostest.ru

Web-сайт: www.rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310639.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «19» ноября 2024 г. № 2713

Регистрационный № 93847-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Меры волновых чисел рамановских сдвигов

Назначение средства измерений

Меры волновых чисел рамановских сдвигов (далее по тексту - меры) предназначены для хранения и передачи единиц волновых чисел рамановских сдвигов.

Описание средства измерений

Принцип действия меры основан на воспроизведении рамановского спектра серы и полистирола, входящих в состав материала оптического элемента меры, который возникает в результате неупругого рассеяния света, падающего на атомы и молекулы серы и полистирола, при освещении волны.

Конструктивно мера представляет собой пленку из полимерного материала (полистирол с добавлением серы), которая помещена в специальную оправку.

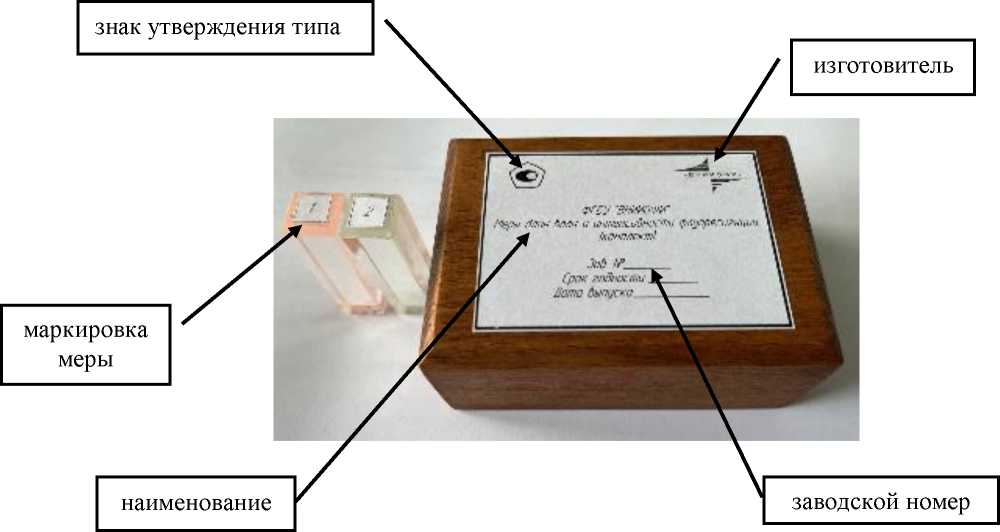

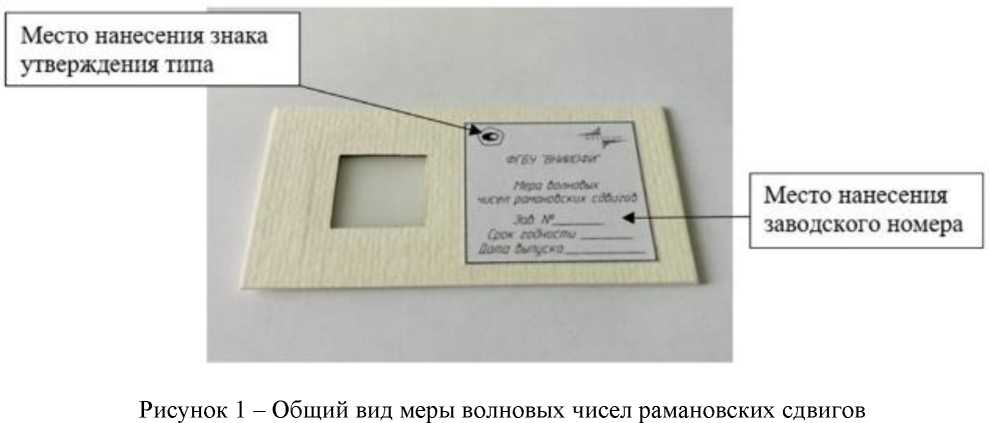

Общий вид меры с указанием места нанесения заводского номера и знака утверждения типа приведен на рисунке 1.

Заводской номер, идентифицирующий каждый экземпляр средства измерений, наносится типографским способом на этикетку, прикрепляемую к оправке меры, в цифровом формате и состоит из арабских цифр.

Нанесение знака поверки на меры не предусмотрено. Пломбировка меры не предусмотрена.

Метрологические и технические характеристики

Метрологические и технические характеристики меры приведены в таблицах 1 - 2. Показатели надежности меры приведены в таблице 3.

Таблица 1 -

Наименование характеристики	Значение
Диапазон волновых чисел рамановских сдвигов, см-1	от 80 до 3000
Пределы допускаемой абсолютной погрешности измерения волновых чисел рамановских сдвигов, см-1	±1,0
Диапазон допускаемых значений волнового числа рамановского сдвига, см-1	85,1±10,0
	153,8±10,0
	219,1±10,0
	473,2±10,0
	620,9±10,0
	795,8±10,0
	1001,4±10,0
	1031,8±10,0
	1155,3±10,0
	1450,5±10,0
	1583,1±10,0
	1602,3±10,0
	2852,4±10,0
	2904,5±10,0

Таблица 2 - Технические

Наименование характеристики	Значение
Длины волн возбуждения рамановских спектров, нм	532;633;785
Размер оправки (длинахширина), мм, не более	90x50
Размер светового окна (длина^ширина), мм, не более	20x20
Масса, кг, не более	0,03
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа	от + 15 до + 25 80 от 94 до 106

Таблица 3 - Показатели надежности

Наименование характеристики	Значение
Срок службы, месяцев	12

Знак утверждения типа

наносится на этикетку, прикрепляемую к оправке меры, и на титульный лист паспорта меры типографским способом.

Комплектность средства измерений

Комплектность меры приведена в таблице 4.

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество, шт.
Мера волновых чисел рамановских сдвигов	-	1
Паспорт	КВФШ.203569.005 ПС	1
Руководство по эксплуатации	КВФШ.203569.005 РЭ	1

Сведения о методиках (методах) измерений

приведены в разделе 2 «Использование изделия по назначению» документа КВФШ.203569.005 РЭ «Мера волновых чисел рамановских сдвигов. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Локальная поверочная схема для средств измерений волновых чисел линий комбинационного рассеяния света, относительных интенсивностей линий комбинационного рассеяния света и флуоресценции, утвержденная ФГБУ «ВНИИОФИ» 13 сентября 2024 г.;

КВФШ.203569.005 ТУ «Мера волновых чисел рамановских сдвигов. Технические условия».

Правообладатель

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский     институт     оптико-физических     измерений»

(ФГБУ «ВНИИОФИ»)

ИНН 979338933

Юридический адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон: +7 (495) 437-56-33

Факс: +7 (495) 437-31-47

E-mail: vniiofi@vniiofi.ru

Изготовитель

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский     институт     оптико-физических     измерений»

(ФГБУ «ВНИИОФИ»)

ИНН 979338933

Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон: +7 (495) 437-56-33

Факс: +7 (495) 437-31-47

E-mail: vniiofi@vniiofi.ru

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский     институт     оптико-физических     измерений»

(ФГБУ «ВНИИОФИ»)

ИНН 9729338933

Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон: +7 (495) 437-56-33

Факс: +7 (495) 437-31-47

E-mail: vniiofi@vniiofi.ru

Уникальный номер записи в реестре аккредитованных лиц № 30003-2014.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «19» ноября 2024 г. № 2713

Регистрационный № 93829-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Индикаторы цифровые INSIZE

Назначение средства измерений

Индикаторы цифровые INSIZE (далее - индикаторы) предназначены для измерений линейных размеров абсолютным и относительным методами, определения величины отклонений от заданной геометрической формы и взаимного расположения поверхностей.

Описание средства измерений

Принцип действия индикаторов основан на преобразовании малых линейных перемещений измерительного стержня, осуществляемого параллельно шкале, в пропорциональное изменение напряжения в электрической схеме блока цифровой индикации с последующим выводом показаний на жидкокристаллический экран цифрового отсчетного устройства.

Индикаторы представляют собой корпус с жидкокристаллическим экраном для вывода результатов измерений, набором кнопок, с помощью которых осуществляется управление рядом функций, гильзы, измерительного стержня и измерительного наконечника. Результаты измерений выводятся на жидкокристаллический экран.

Индикаторы выпускаются в следующих модификациях: 2103, 2104, 2112, 2115, 2116, 2117, 2118, 2133, 2134, 2137, 2138, 2139, 2140, 2149, 2150, 2501, 9405, отличающихся между собой внешним видом, погрешностью, диапазоном измерений и дискретностью отсчета.

Модификации индикаторов делятся на исполнения, отличающихся между собой внешним видом, погрешностью, диапазоном измерений и дискретностью отсчета.

Модификации индикаторов 2115, 2137 и 2149 выпускаются со степенью защиты IP54, а модификация 9405 со степенью защиты IP65. Также индикаторы выпускаются с нормированным измерительным усилием и с регулируемым полем допуска, кроме модификаций 2112, 2116, 2137, 2501. Индикаторы модификации 2115 исполнений 501, 50, модификации 2116 исполнений 101, 251, 501, 10, 25, 50, модификации 2117 исполнений 100, 1001, модификации 2133 исполнений 10L, 101L, модификации 2134 исполнений 10L, 101L, модификации 2138 исполнений 10, 25, 50, модификации 2139 исполнений 10, 25, 50, модификации 2501 исполнений 10, 25, 50 изготавливаются с ушком для крепления.

«ж»

Товарный знак            или PLUS наносится на паспорт индикаторов

типографским методом, на корпус краской, методом лазерной маркировки и/или на спинке индикаторов методом отливки.

Заводской номер в формате цифрового или буквенно-цифрового обозначения, состоящего из арабских цифр или арабских цифр и букв латинского алфавита, наносится на заднюю поверхность индикатора краской или лазерной гравировкой, что обеспечивает идентификацию каждого экземпляра в течение всего срока эксплуатации. Места нанесения заводских номеров указаны на рисунке 15.

Нанесение знака поверки на средство измерений не предусмотрено. Пломбирование индикаторов не предусмотрено.

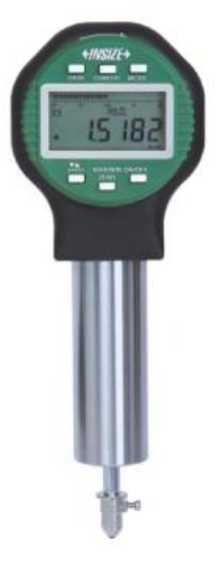

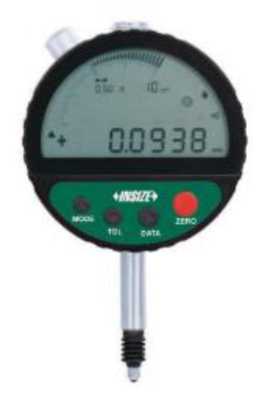

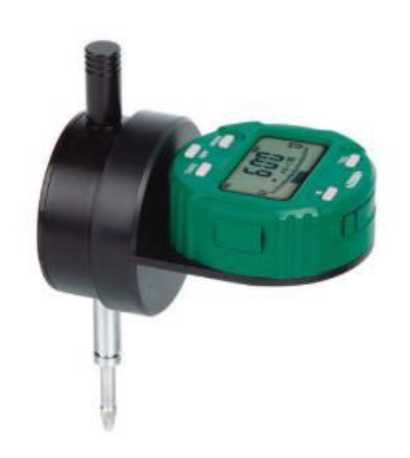

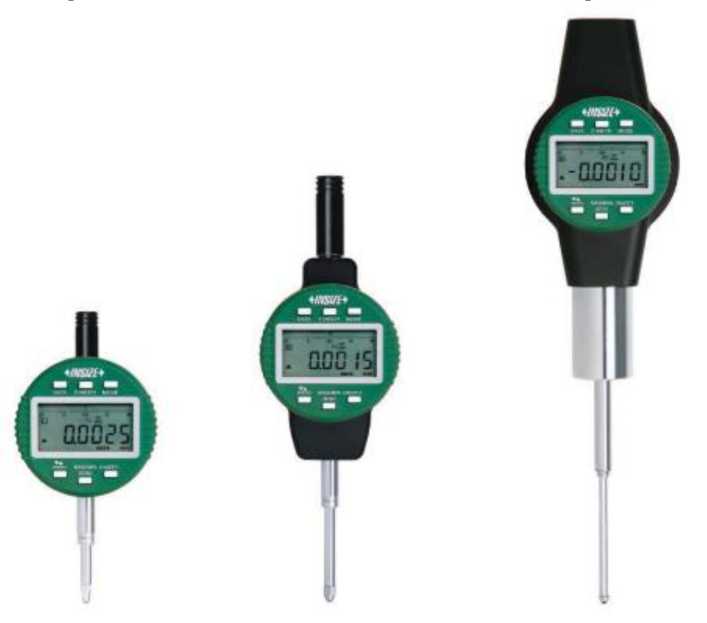

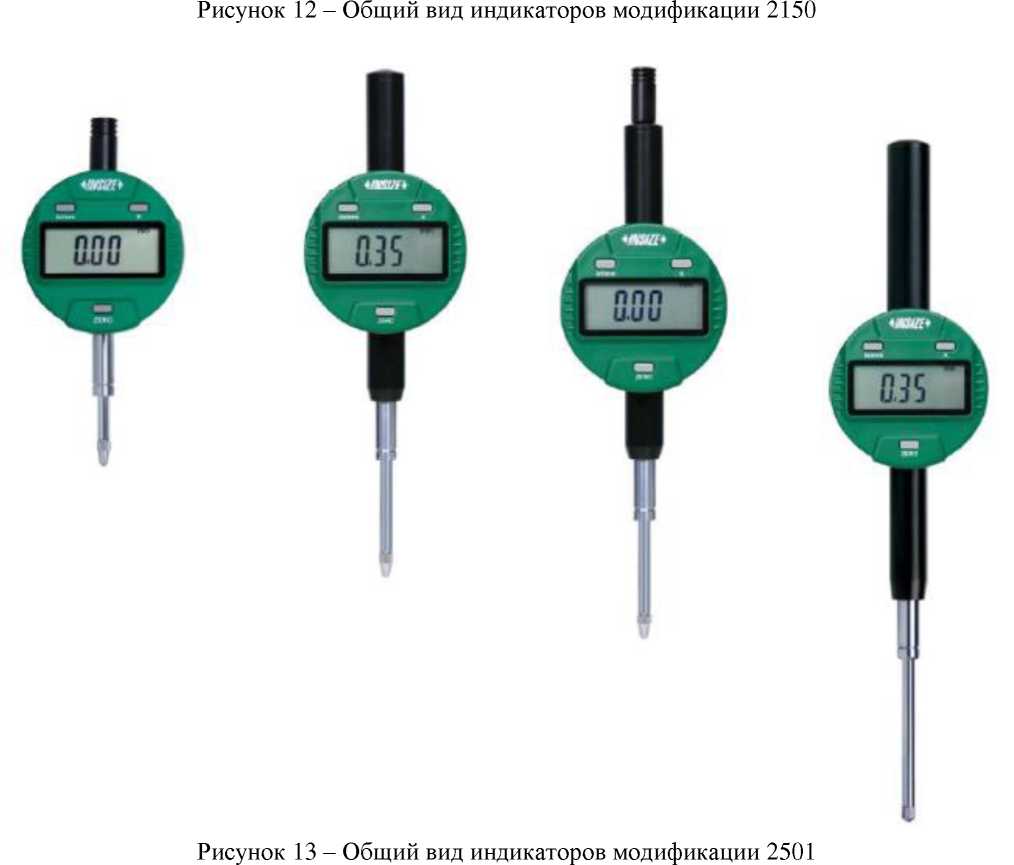

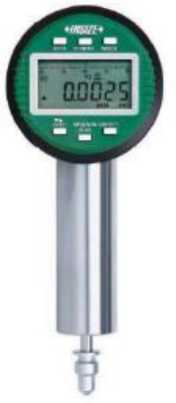

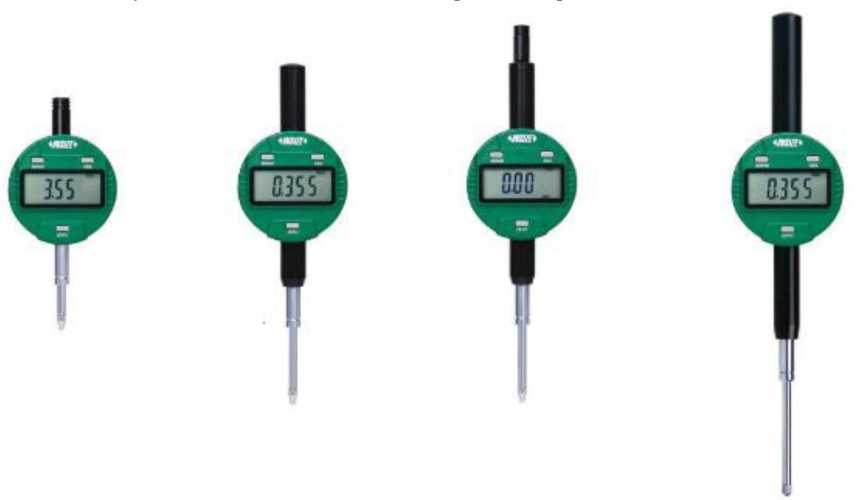

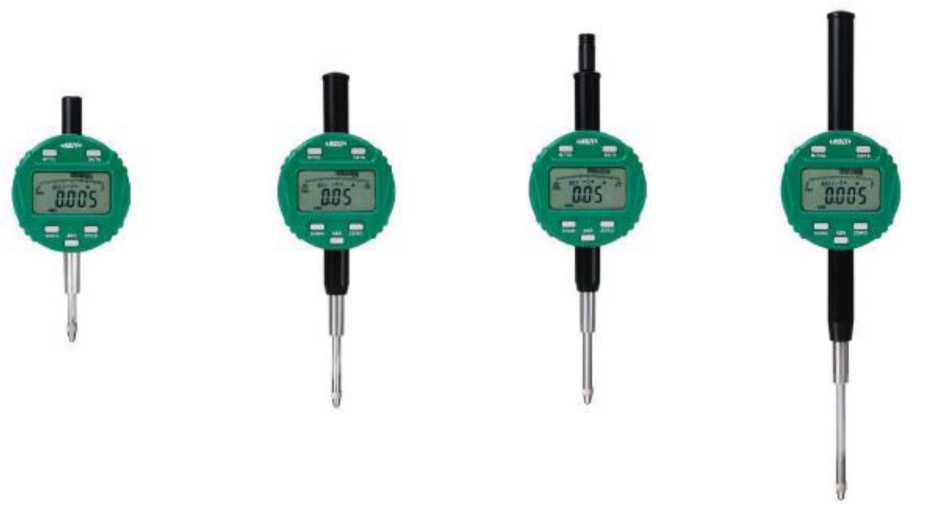

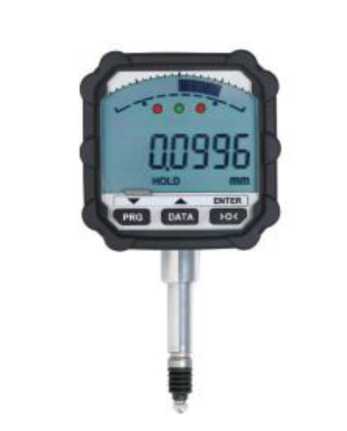

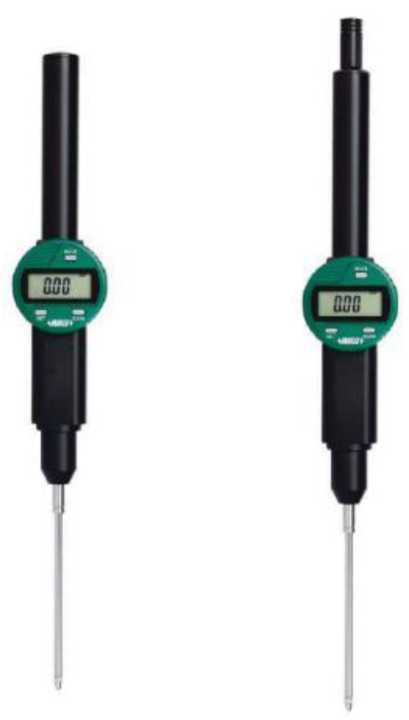

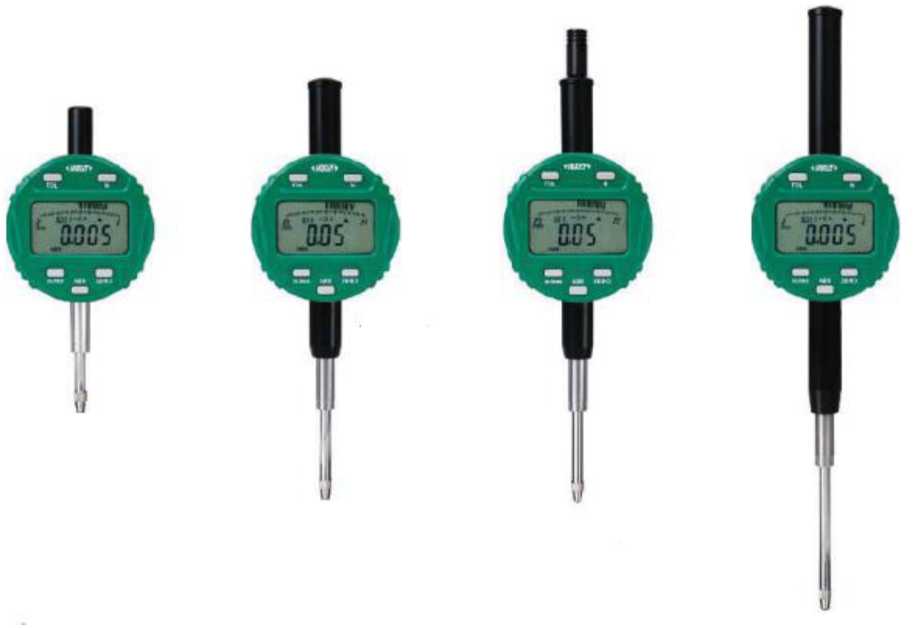

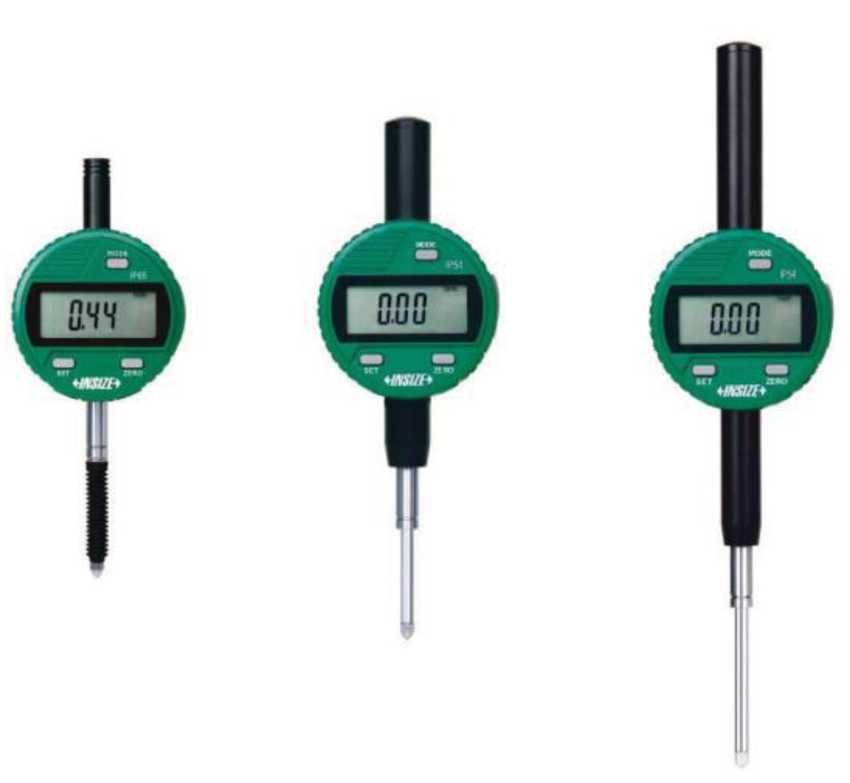

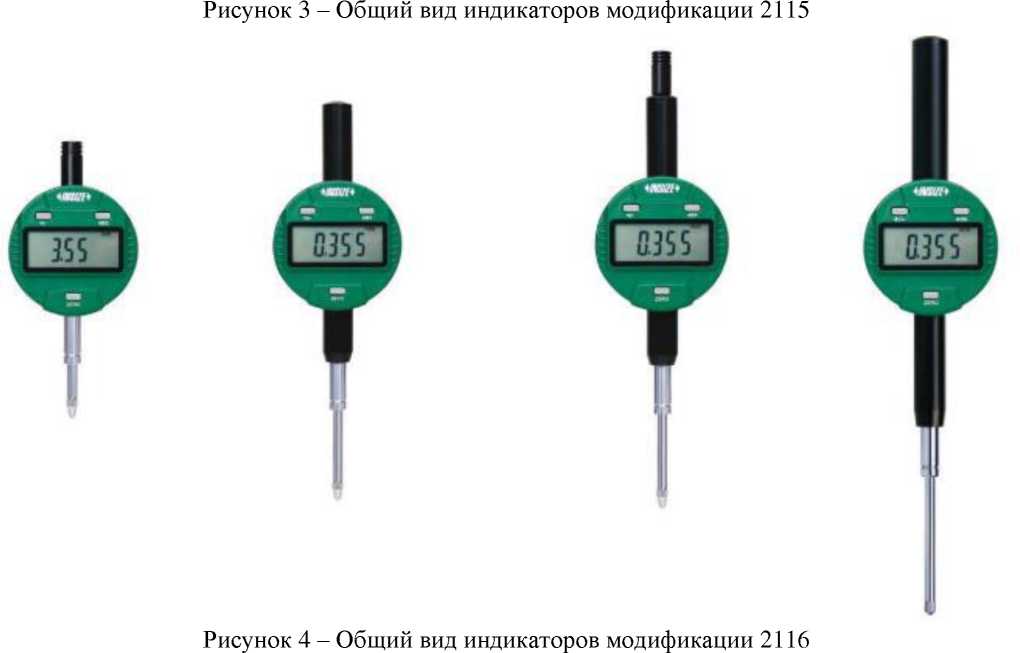

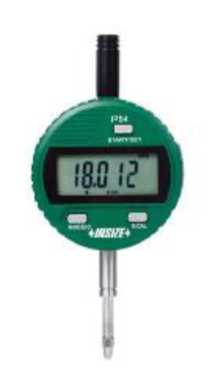

Общий вид индикаторов представлен на рисунках 1 - 14.

Рисунок 7 - Общий вид индикаторов модификации 2133, 3134

Место нанесения заводского

Метрологические и технические характеристики

Таблица

и технические

Модификация	Исполнение	Диапазон измерения, мм	Шаг дискрет ности, мм	Наибольшая алгебраическая разность погрешностей на всем диапазоне измерений при прямом и обратном ходе измерительного стержня, мкм	Вариация показаний, мкм	Размах показаний, мкм
1	2	3	4	5	6	7
2103	25Р	от 0 до 25,4	0,001	5	3	3
	50Р	от 0 до 50,8		6
2104	25Р	от 0 до 25,4	0,01	20	10	10
	50Р	от 0 до 50,8		30
2112	251Р	от 0 до 25,4	0,001	5	3	3
	501Р	от 0 до 50,8		6

1	2	3	4	5	6	7
2112	25Р	от 0 до 25,4	0,01	20	10	10
	50Р	от 0 до 50,8		30
2115	501	от 0 до 50,8	0,001	6	3	3
	501F			6
	50		0,01	30	10	10
	50F			30
2116	lOlF	от 0 до 12,7	0,001	5	2	2
	251F	от 0 до 25,4		5	3	3
	501F	от 0 до 50,8		6
	101	от 0 до 12,7		5	2	2
	251	от 0 до 25,4		5	3	3
	501	от 0 до 50,8		6
	251P	от 0 до 25,4		5
	501P	от 0 до 50,8		6
	lOF	от 0 до 12,7	0,01	20	10	10
	25F	от 0 до 25,4		20
	50F	от 0 до 50,8		30
	10	от 0 до 12,7		20
	25	от 0 до 25,4		20
	50	от 0 до 50,8		30
	25P	от 0 до 25,4		20
	50P	от 0 до 50,8		30
2117	100	от 0 до 100	0,01	30	10	10
	100Р			30
	1001		0,001	9	3	3
	1001Р			9
2118	10	от 0 до 12,7	0,01	20	10	10
	101		0,001	5	2	2
2133	10	от 0 до 12,7	0,0005/ 0,001/ 0,011)	3	1,5	1,5
	lOL			3
	25	от 0 до 25,4		3
	50	от 0 до 50,8		3
	101	от 0 до 12,7	0,0002/ 0,001/ 0,011)	1,5	1,0	1,0
	lOlL			1,5
	251	от 0 до 25,4		1,8
2134	10	от 0 до 12,7	0,0005/ 0,001/ 0,011)	3	1,5	1,5
	lOL			3
	25	от 0 до 25,4		3
	50	от 0 до 50,8		3
	101	от 0 до 12,7	0,0002/ 0,001/ 0,011)	1,5	1,0	1,0
	lOlL			1,5
	251	от 0 до 25,4		1,8
2137	lOF	от 0 до 12,7	0,002/ 0,011)	20	10	10
	lOlF	от 0 до 12,7	0,001	5	2	2

1	2	3	4	5	6	7
2138	10F	от 0 до 12,7	0,001	5	2	2
	25F	от 0 до 25,4		5	3	3
	50F	от 0 до 50,8		6
	10	от 0 до 12,7		5	2	2
	25	от 0 до 25,4		5	3	3
	50	от 0 до 50,8		6
	25Р	от 0 до 25,4		5
	50Р	от 0 до 50,8		6
2139	10F	от 0 до 12,7	0,01	20	10	10
	25F	от 0 до 25,4		20
	50F	от 0 до 50,8		30
	10	от 0 до 12,7		20
	25	от 0 до 25,4		20
	50	от 0 до 50,8		30
	25Р	от 0 до 25,4		20
	50Р	от 0 до 50,8		30
2140	6	от 0 до 6	0,0002/ 0,001/ 0,011)	1,6	0,8	0,8
	6WL			1,6
2149	2	от 0 до 2	0,0001	0,5	0,3	0,2
2150	5А	от 0 до 5	0,0001/ 0,001/ 0,011)	0,5	0,3	0,3
	5В			0,5
	5AWL			0,5
	5BWL			0,5
2501	10	от 0 до 12,7	0,01	20	10	10
	25	от 0 до 25,4		20
	50	от 0 до 50,8		30
	10F	от 0 до 12,7		20
	25F	от 0 до 25,4		20
	50F	от 0 до 50,8		30
	25Р	от 0 до 25,4		20
	50Р	от 0 до 50,8		30
9405	SD1	от - 2,5 до 2,5	0,0001/ 0,0011)	1	0,3	0,3
Шаг дискретности переключается в настройках индикатора

и колебание

1	2	3	4
2137	101F		0,5
	10F		0,7
2133,2134	10, 10L, 101, 101L		0,5
2138	10F, 10	1,5
2139,25О1
214О	6, 6WL		0,7
215О	5А, 5В, 5AWL, 5BWL
21О3	25Р		0,8
21О4	25Р		1,0
2112	251Р		0,8
	25Р		1,0
2116	251F, 251, 251Р	2,2	0,8
	25F, 25, 25Р		1,0
2133,2134	25, 251		0,8
2138	25F, 25, 25Р
2139,2501	25F, 25, 25Р		1,0
2103,2104	50Р
2112	501Р, 50Р
2115, 2116, 2138,	501, 501F, 50, 50F,	2,5	2,0
2139, 2501	501Р,50Р
2133,2134	50
2117	100, 100Р, 1001,	3,2	2,5
	1001Р

Таблица 3 -

1	2	3	4	5	6
2116	5O1	301	150	75	0,75
	251P	295	100	85	0,64
	501P	330	160	60	0,69
	lOF	155	97	67	0,34
	25F	330	165	60	0,64
	50F	330	165	60	0,66
	10	155	97	67	0,34
	25	330	165	80	0,74
	50	330	165	80	0,76
	25P	330	160	60	0,66
	50P	330	160	60	0,70
2117	100	445	195	90	2,16
	100Р	480	100	100	1,50
	1001	480	100	100	1,52
	1001Р	480	115	95	1,40
2118	10	230	97	135	0,30
	101	230	97	135	0,30
2133	10	260	190	100	0,94
	lOL	130	70	70	0,35
	25	260	190	100	0,99
	50	330	290	85	1,55
	101	260	190	100	0,93
	lOlL	130	70	70	0,35
	251	260	190	100	0,96
2134	10	260	190	100	0,93
	lOL	130	70	70	0,35
	25	260	190	100	0,97
	50	330	290	90	1,60
	101	260	190	100	0,93
	lOlL	130	70	70	0,35
	251	260	190	100	0,96
2137	lOF	155	97	67	0,40
	lOlF	155	97	67	0,40
2138	lOF	155	97	67	0,35
	25F	275	100	80	0,63
	50F	275	100	80	0,63
	10	155	97	67	0,36
	25	275	100	80	0,63
	50	270	100	90	0,68
	25P	330	190	60	0,68
	50P	330	190	60	0,68
2139	lOF	155	97	67	0,35
	25F	275	100	80	0,63
	50F	275	100	80	0,64
	10	155	97	67	0,36
	25	275	100	80	0,63

1	2	3	4	5	6
2139	50	275	100	80	0,64
	25Р	330	190	60	0,63
	50Р	330	190	60	0,68
2140	6	260	190	95	1,22
	6WL	260	190	100	1,22
2149	2	260	190	100	1,00
2150	5А	260	190	95	1,223
	5В	260	190	95	1,223
	5AWL	260	190	95	1,223
	5BWL	260	190	95	1,223
2501	10	160	100	70	0,40
	25	275	100	80	0,63
	50	270	100	90	0,68
	10F	160	100	70	0,40
	25F	275	100	80	0,63
	50F	270	100	90	0,68
	25Р	275	100	80	0,63
	50Р	270	100	90	0,68
9405	SD1	150	140	100	0,40

Таблица 4 - Технические

Наименование характеристики	Значение
Диаметр присоединительной гильзы для всех модификаций индикаторов, кроме 2140, 2150, мм	8-0,009
Диаметр присоединительной гильзы для индикаторов модификаций 2140 и 2150, мм	28-0,033
Элемент питания индикаторов, кроме модификаций 2133, 2134, 2140, 2149, 2150	тип CR2032, ЗВ
Элемент питания индикаторов для модификаций 2133, 2134, 2140, 2149, 2150	аккумуляторная батарея
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре + 20 °С, %, не более	от +15 до +25 80

Таблица 5 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, не менее, лет	6
Средняя наработка на отказ, не менее, условных измерений	500000

Знак утверждения типа

наносится на титульный лист паспорта типографским методом.

Комплектность средства измерений

Таблица 6 - Комплектность

Наименование	Обозначение	Количество
Индикатор цифровой INSIZE	-1)	1 шт.
Источник питания (батарейка)2^	-	1 шт.
Зарядное устройство для аккумуляторной батареи3)	-	1 шт.
Футляр	-	1 шт.
Паспорт	-	1 экз.
1) В соответствии с заказом; 2) Для всех индикаторов, кроме модификаций 2133, 2134, 2140, 2149, 2150; Для индикаторов модификаций 2133, 2134, 2140, 2149, 2150

Сведения о методиках (методах) измерений

приведены в разделе 8 «Порядок работы и техническое обслуживание» паспортов индикаторов.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1^10^-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;

Стандарт предприятия INSIZE CO., LTD «Индикаторы цифровые INSIZE».

Правообладатель

INSIZE CO., LTD, Китай

Адрес: 80 Xiangyang Road, Suzhou New District, 215009 China Тел: + 86-512-68099993

Факс: + 86-512-68085081

E-mail: china@insize.com

Web-сайт: www.insize.cn

Изготовитель

INSIZE CO., LTD, Китай

Адрес: 80 Xiangyang Road, Suzhou New District, 215009 China Тел: + 86-512-68099993

Факс: + 86-512-68085081

E-mail: china@insize.com

Web-сайт: www.insize.cn

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)

Адрес места осуществления деятельности: 142300, Московская обл., г. Чехов, ш. Симферопольское, д. 2, лит. А, помещ. I

Юридический адрес: 119530, г. Москва, пр-кт Вернадского, д. 41, стр. 1, эт. 4, помещ. I, ком. 28

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312126.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «19» ноября 2024 г. № 2713

Регистрационный № 93830-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

рН-метры РН7000

Назначение средства измерений

рН-метры РН7000 (далее - рН-метры) предназначены для измерения активности ионов водорода (pH) и окислительно-восстановительного потенциала (ОВП) в водных растворах, а также температуры анализируемой жидкости на объектах энергетики, химической, металлургической, фармацевтической и других отраслях промышленности, в сельском хозяйстве, в составе газоочистного и другого промышленного оборудования.

Описание средства измерений

Принцип действия рН-метров - потенциометрический, основанный на измерении разницы электрохимического потенциала в измеряемой среде и электрода сравнения. Мембрана электрода подводит электрохимический потенциал, который зависит от рН среды. Потенциал генерируется за счет избирательного проникновения ионов H⁺ через наружный слой мембраны. В этой точке образуется электрохимический граничный слой с электрическим потенциалом. Преобразователь преобразует измеряемую разность потенциалов в соответствующее значение рН, с учетом температурной компенсации.

рН-метр - это измерительный прибор, конструктивно состоящий из измерительного преобразователя (ИП) и первичного преобразователя (датчик).

Внутри датчика установлена электродная система на основе измерительного стеклянного электрода и эталонного электрода сравнения, термодатчик (опция, применяется для термокомпенсации). Корпус, электроды, мембраны и электролиты могут быть выполнены из разных материалов, в зависимости от назначения и условий применения средства измерений. Датчик соединяется с преобразователем кабелем. Преобразование входящего сигнала от датчика в единицы рН выполняется измерительным преобразователем с помощью заводской или пользовательской градуировки.

ИП - микропроцессорный, осуществляющий отображение результатов измерений рН, ОВП и температуры водных растворов, которые выводятся на экран графического ЖК индикатора. При этом возможны режимы индикации одного из каналов либо режим одновременной индикации двух каналов измерений (для электродов с датчиком температуры).

Типы применяемых электродов приведены в таблице 1.

Таблица 1 - Типы

№ п.п	Модель датчика измерения pН	Характеристики
1	Датчик измерения pН, модель E-3801-ECG-N05FF, торговая марка LeadTec либо VodaSence	Повышенная химическая стойкость (устойчив к HF), корпус из материала Ryton; встроенный датчик температуры - PT1000; встроенный заземляющий контакт - есть; кабель - диаметр 5 мм, с выводами для температуры и заземления раствора; длина кабеля - 3 м; исполнение разъема кабеля - оголенный провод (изоляция снята).
2	Датчик измерения pН, модель E-3501-EC1-A03FF, торговая марка LeadTec либо VodaSence	Стандартная химическая стойкость; корпус из материала Ryton; встроенный датчик температуры - отсутствует; встроенный заземляющий контакт - отсутствует; кабель - диаметр 3 мм; длина кабеля - 3 метра; исполнение разъема кабеля - оголенный провод (изоляция снята).
3	Датчик измерения pН, модель E-3501-ETG-N05FF, торговая марка LeadTec либо VodaSence	Стандартная химическая стойкость; корпус из материала Ryton; встроенный датчик температуры - отсутствует; встроенный заземляющий контакт - отсутствует; кабель - диаметр 3 мм; длина кабеля - 3 м; исполнение разъема кабеля - оголенный провод (изоляция снята).

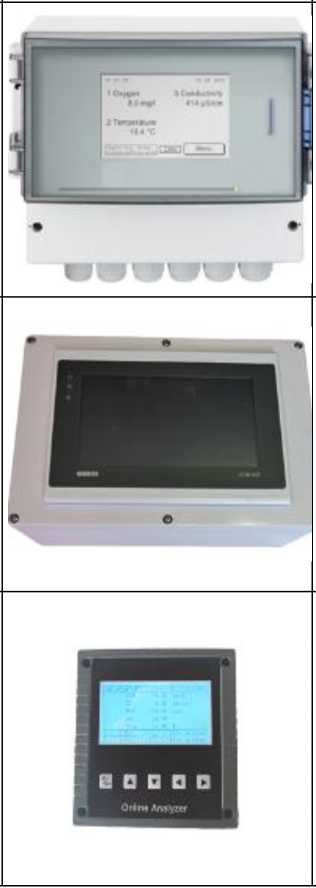

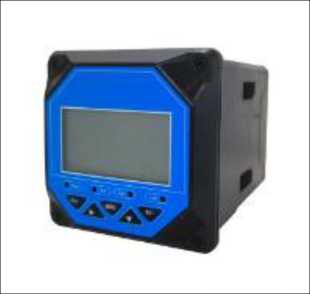

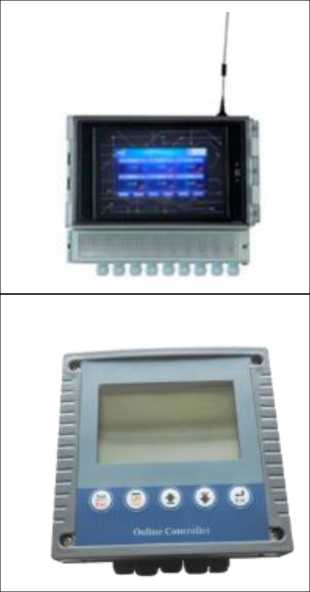

Рисунок 1 - Общий вид измерительного преобразователя

Место пломбирования в целях ограничения доступа к местам настройки (регулировки)

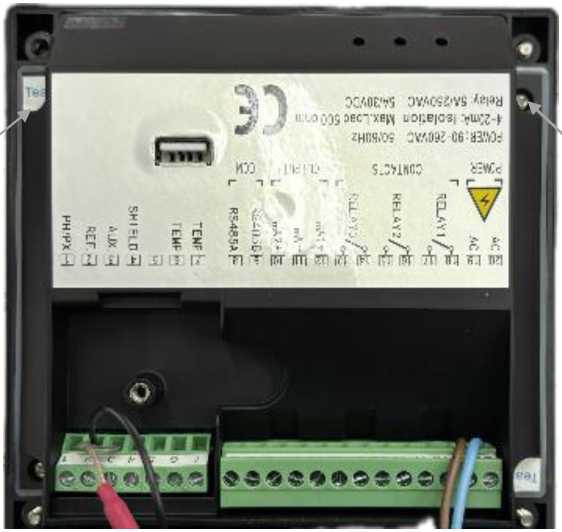

Рисунок 2 - Место нанесения знака поверки и места пломбирования в целях ограничения доступа к местам настройки (регулировки) внутри измерительного преобразователя

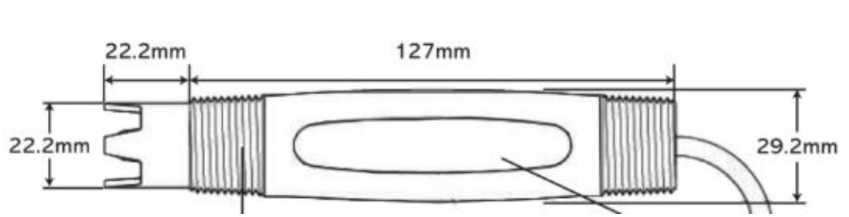

Рисунок 4 - Схема датчика

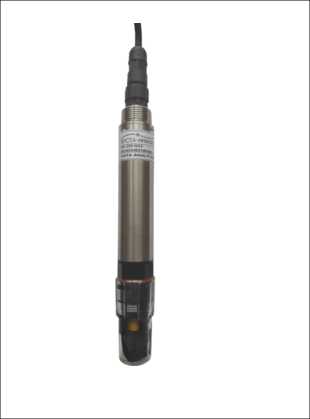

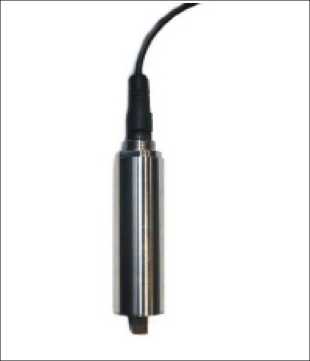

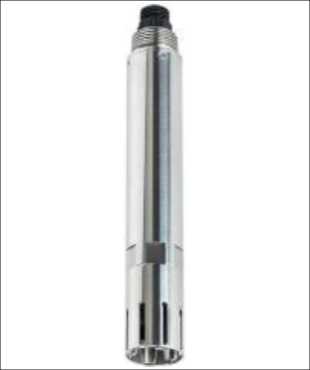

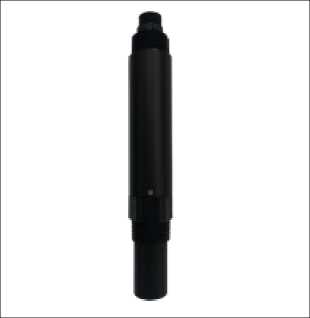

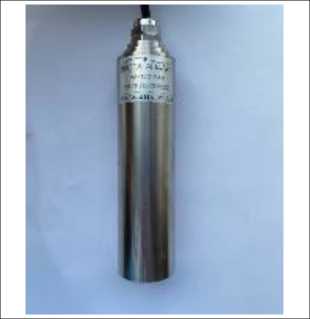

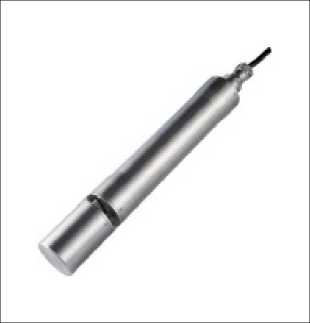

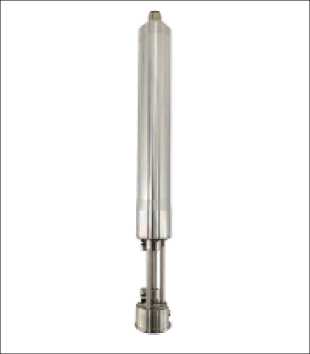

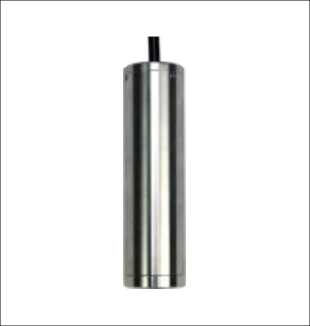

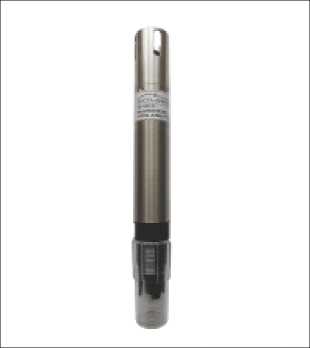

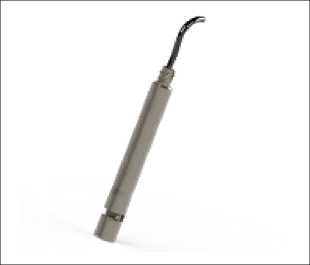

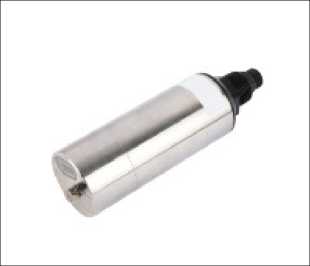

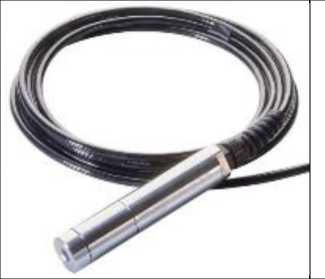

Рисунок 5 - Общий вид датчиков

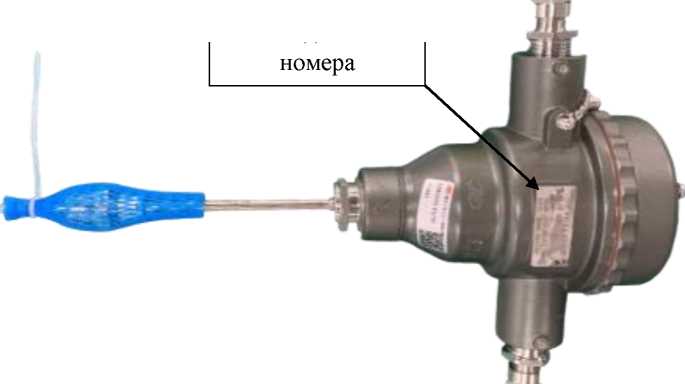

Заводской номер рН-метра в формате цифрового обозначения наносится методом печати на информационную табличку (шильд), расположенную на боковой панели ИП.

Конструкцией рН-метра предусмотрена пломбировка корпуса путем приклеивания пломбировочной наклейки на левый верхний винт внутри корпуса измерительного преобразователя. Место пломбировки рН-метра указано на рисунке 2. Ограничение доступа к местам настройки (регулировки) осуществляется путем нанесения мастичных пломб с изображением знака поверки на правом верхнем винте, внутри корпуса ИП.

Программное обеспечение

В рН-метре имеется встроенное программное обеспечение.

Программное обеспечение предназначено для преобразования сигнала от датчиков в единицы рН и передачи информации на преобразовательный блок, а также для управления датчиками, хранения калибровочных и других настроек.

Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик рН-метра и устанавливается в энергонезависимую память изготовителем, и не может быть модифицировано или загружено через какой-либо интерфейс пользователем.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные программного обеспечения представлены в таблице 2.

Таблица 2 - Идентификационные данные

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	HW
Номер версии	не ниже 1.00
Цифровой идентификатор ПО	SW

Метрологические и технические характеристики

Метрологические и технические характеристики   рН-метра   приведены

в таблицах 3 и 4.

Таблица 3 - Основные

Наименование характеристики	Значение
Диапазон измерений рН	от 2 до 14 включ.
Диапазон измерений окислительно-восстановительного потенциала, мВ	от -2000 до +2000 включ.
Диапазон измерений температуры среды, °С (датчик измерения pН, модель E-3801-ECG-N05FF)	от -5 до +105
Пределы допускаемой абсолютной погрешности: - измерения рН среды, рН - измерения ОВП среды, мВ - измерения температуры среды (датчик измерения pН, модель E-3801-ECG-N05FF), °С	±0,3 ±5 ±0,2

Таблица 4 - Основные технические характеристики

Наименование характеристики	Значение
Параметры электрического питания: - напряжение переменного тока, В	от 90 до 260
- напряжение постоянного тока, В	24
- потребляемая мощность, Вт, не более	5
Параметры электрического присоединения	5А / 250В переменного тока 5А / 30В постоянного тока
Габаритные размеры ИП, мм, не более: - длина (глубина)	107
- ширина	144
- высота	144
Масса ИП, кг, не более	0,85
Условия эксплуатации: - температура окружающей среды, °С	от 0 до +70
- относительная влажность воздуха, %	до 70
- атмосферное давление, кПа	от 84 до 106,7
Степень защиты от пыли и влаги	IP65

Таблица 5 - Показатели надежности

Наименование характеристики	Значение
Средняя наработка на отказ, ч	100000
Средний срок службы, лет	12

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации.

Комплектность средства измерений

Таблица 6 - Комплектность поставки

Наименование	Количество, шт./экз.
рН-метр РН7000	1
Датчик измерения серии Е	1
Руководство по эксплуатации рН-метры РН7000	1
Краткое руководство пользователя Датчик pH/ОВП серия Е	1
Лист заводской проверки и калибровки (Quality Control Form)	1

Сведения о методиках (методах) измерений

приведены в разделе 3.0 «Общие сведения о приборе» руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 9 февраля 2022 г. № 324 «Об утверждении Государственной поверочной схемы для средств измерений показателя рН активности ионов водорода в водных растворах»;

Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;

Техническая документация фирмы «HYDRO-AIR PROCESS INSTRUMENTS GLOBAL».

Правообладатель

«HYDRO-AIR PROCESS INSTRUMENTS GLOBAL», Малайзия

Адрес: 100, Jalan Pusat Perniagaan 1, Pusat Perniagaan Raja Uda, 12300, Butterworth, Penang, Malaysia

Изготовитель

«HYDRO-AIR PROCESS INSTRUMENTS GLOBAL», Малайзия

Адрес: 100, Jalan Pusat Perniagaan 1, Pusat Perniagaan Raja Uda, 12300, Butterworth, Penang, Malaysia

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области» (ФБУ «Нижегородский ЦСМ»)

Адрес: 603950 г. Нижний Новгород, ул. Республиканская, д. 1

Тел. 8(800) 200-22-14

E-mail: mail@nncsm.ru

Web-сайт: http://www.nncsm.ru

Уникальный номер записи в реестре аккредитованных лиц № 30011-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «19» ноября 2024 г. № 2713

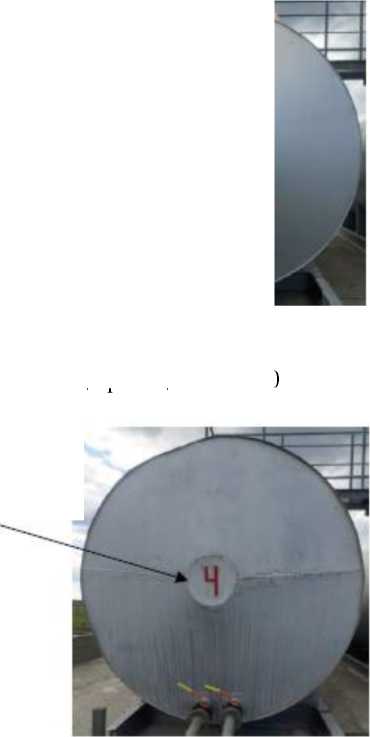

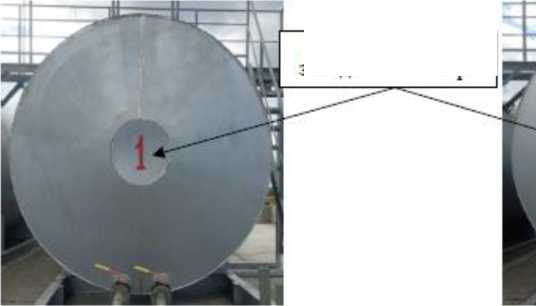

Рисунок 1 - Общий вид резервуара РВСП-3000 зав.№548

Рисунок 2 - Общий вид резервуара РВСП-3000 зав.№564

Рисунок 3 - Общий вид резервуара РВСП-3000 зав.№565

Пломбирование резервуаров РВСП-3000 не предусмотрено.

Метрологические и технические характеристики

Таблица 1 -

Наименование характеристики	Значение
Номинальная вместимость, м3	3000
Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), %	±0,20

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа	от -50 до +50 от 84,0 до 106,7

Таблица 3 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет, не менее	30

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность

Наименование	Обозначение	Количество
Резервуар стальной вертикальный цилиндрический	РВСП-3000	1 шт.
Паспорт	-	1 экз.
Градуировочная таблица	-	1 экз.

Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема в потоке, объема жидкости и вместимости при статических измерениях, и объемного расходов жидкости».

Правообладатель

Акционерное       общество

(АО «Газпромнефть-МНПЗ»)

ИНН 7723006328

Юридический адрес: 109429, г. Москва, вн. тер. г. Муниципальный Округ Капотня, кв-л Капотня 2-й, д. 1, к. 3

Телефон/ факс: +7 (495) 734-92-00 / (495) 355-62-52

Изготовитель

Акционерное       общество

(АО «Газпромнефть-МНПЗ»)

ИНН 7723006328

Адрес: 109429, г. Москва, вн. тер. г. Муниципальный Округ Капотня, кв-л Капотня 2-й, д. 1, к. 3

Телефон/ факс: +7 (495) 734-92-00 / (495) 355-62-52

Испытательный центр

Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ»)

Адрес места осуществления деятельности: 420036, Республика Татарстан, г. Казань, ул. Тэцевская, д. 4б, помещ. 1011

Юридический адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, оф. 51

Телефон: +7 9196969693

E-mail: trifonovua@mail.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312640.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «19» ноября 2024 г. № 2713

Регистрационный № 93832-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные вертикальные цилиндрические РВСП-5000

Назначение средства измерений

Резервуары стальные вертикальные цилиндрические РВСП-5000 (далее -резервуары) предназначены для измерений объема при приеме, хранении и отпуске нефти и нефтепродуктов.

Описание средства измерений

Резервуары представляют собой стальные сосуды с днищем и крышей, оборудованные приемо-раздаточными патрубками, технологическими люками и плавающим покрытием. Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки.

Заводской номер резервуара в виде цифрового обозначения, состоящего из арабских цифр, нанесен аэрографическим способом на цилиндрическую стенку резервуара и типографским способом в паспорт.

Резервуары РВСП-5000 с заводскими №№ 83, 164 расположены: Самарская обл., г. Сызрань, ул. Астраханская, д. 1, АО «СНПЗ».

Пломбирование резервуаров не предусмотрено.

Нанесение знака поверки на средство измерений не предусмотрено.

Общий вид резервуаров и замерных люков представлен на рисунке 1-2.

Место нанесения

заводского номера

Рисунок 1 - Общий вид резервуара и замерного люка РВСП-5000 зав. № 83

Место нанесения

заводского номера

Рисунок 2 - Общий вид резервуара и замерного люка РВСП-5000 зав. № 164

Метрологические и технические характеристики

Таблица 1 -

Наименование характеристики	Значение
Номинальная вместимость, м3	5000
Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), %	±0,10

Таблица 2 - Технические характеристики

Наименование характеристики	Значение
Условия эксплуатации: - температура окружающего воздуха, оС - атмосферное давление, кПа	от -50 до +50 от 84,0 до 106,7

Таблица 3 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет, не менее	30

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар стальной вертикальный цилиндрический	РВСП-5000	1 шт.
Паспорт	-	1 экз.

Сведения о методиках (методах) измерений приведены в пункте 7 паспорта на резервуар.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Акционерное общество «АП Саратовский завод резервуарных металлоконструкций» (АО «АП РМК»)

ИНН 6453009475

Юридический адрес: 410052, Саратовская обл., г. Саратов, пр-кт им 50 лет Октября, д. 134

Изготовитель

Акционерное общество «АП Саратовский завод резервуарных металлоконструкций» (АО «АП РМК»)

ИНН 6453009475

Адрес: 410052, Саратовская обл., г. Саратов, пр-кт им 50 лет Октября, д. 134

Испытательный центр

Общество с ограниченной ответственностью «Сибирская интернет компания» (ООО ИК «СИБИНТЕК»)

Юридический адрес: 117152, г. Москва, Загородное ш., д. 1, стр. 1

Адрес места осуществления деятельности: 443096, г. Самара, ул. Мичурина, д. 52

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312187.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «19» ноября 2024 г. № 2713

Регистрационный № 93833-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные вертикальные цилиндрические РВСП-20000

Назначение средства измерений

Резервуары стальные вертикальные цилиндрические РВСП-20000 (далее -резервуары) предназначены для измерений объема при приеме, хранении и отпуске нефти и нефтепродуктов.

Описание средства измерений

Резервуары представляют собой стальные сосуды с днищем и крышей, оборудованные приемо-раздаточными патрубками, технологическими люками и плавающим покрытием. Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки.

Заводской номер резервуара в виде цифрового обозначения, состоящего из арабских цифр, нанесен аэрографическим способом на цилиндрическую стенку резервуара и типографским способом в паспорт.

Резервуары РВСП-20000 с заводскими №№ 501, 507 расположены: Самарская обл., г. Сызрань, ул. Астраханская, д. 1, АО «СНПЗ».

Пломбирование резервуаров не предусмотрено.

Нанесение знака поверки на средство измерений не предусмотрено.

Общий вид резервуаров и замерных люков представлен на рисунке 1-2.

Место нанесения

заводского номера

Рисунок 1 - Общий вид резервуара и замерного люка РВСП-20000 зав. № 501

Место нанесения

заводского номера

Рисунок 2 - Общий вид резервуара и замерного люка РВСП-20000 зав. № 507

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м3	20000
Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), %	±0,10

Таблица 2 - Технические

Наименование характеристики	Значение
Условия эксплуатации: - температура окружающего воздуха, оС - атмосферное давление, кПа	от -50 до +50 от 84,0 до 106,7

Таблица 3 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет, не менее	30

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность

Наименование	Обозначение	Количество
Резервуар стальной вертикальный цилиндрический	РВСП-20000	1 шт.
Паспорт	-	1 экз.

Сведения о методиках (методах) измерений приведены в пункте 7 паспорта на резервуар.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Акционерное общество «Самарский резервуарный завод» (АО «СРЗ») ИНН 6314005201

Юридический адрес: 443033, Самарская обл., г. Самара, ул. Заводская, д. 1

Изготовитель

Акционерное общество «Самарский резервуарный завод» (АО «СРЗ»)

ИНН 6314005201

Адрес: 443033, Самарская обл., г. Самара, ул. Заводская, д. 1

Испытательный центр

Общество с ограниченной ответственностью «Сибирская интернет компания» (ООО ИК «СИБИНТЕК»)

Юридический адрес: 117152, г. Москва, Загородное ш., д. 1, стр. 1

Адрес места осуществления деятельности: 443096, г. Самара, ул. Мичурина, д. 52

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312187.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «19» ноября 2024 г. № 2713

Регистрационный № 93834-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары горизонтальные стальные цилиндрические РГС

Назначение средства измерений

Резервуары горизонтальные стальные цилиндрические РГС (далее - резервуары) предназначены для измерений объема светлых нефтепродуктов, а также для их приема, хранения и отпуска.

Описание средства измерений

Принцип действия резервуаров основан на заполнении их светлыми нефтепродуктами до определенного уровня, соответствующего заданному значению объема, приведенному в градуировочной таблице.

Конструктивно резервуары представляют собой горизонтальные односекционные одностенные стальные цилиндрические сосуды наземного расположения с усеченно-коническими днищами.

Резервуары изготовлены в модификациях, представленных в таблице 1, которые отличаются номинальной вместимостью.

Таблица 1 -

Заводской номер	Модификация	Номинальная вместимость, 3 м
1, 2	РГС-50	50
3 ,4	РГС-60	60

Резервуары расположены на территории ДЭС с. Кенг-Кюель, Абыйский район, Республика Саха (Якутия).

Заводские номера в виде цифрового обозначения, состоящего из арабской цифры, нанесены на днища резервуаров аэрографическим способом.

Пломбирование резервуаров не предусмотрено.

Нанесение знака поверки на резервуары не предусмотрено.

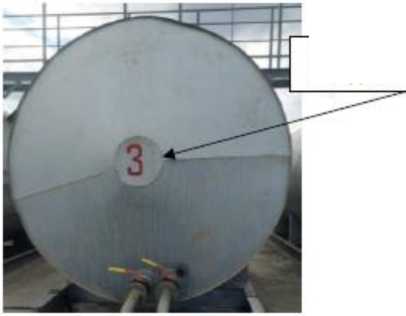

Рисунок 2 - Общий вид резервуаров модификации РГС-60

Метрологические и технические характеристики

Таблица 2 -

и технические

Наименование характеристики	Значение
	РГС-50	РГС-60
Номинальная вместимость, м3	50	60
Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), %	±0,25
Температура окружающего воздуха, °С	от -55 до +50

Таблица 3 - Показатели надежности

Наименование характеристики	Значение
Срок службы, лет, не менее	50

Знак утверждения типа

наносится на паспорт типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность

Наименование	Обозначение	Количество, шт./экз.
Резервуар горизонтальный стальной цилиндрический	РГС	1
Паспорт	-	1

Сведения о методиках (методах) измерений

приведены в разделе 1 «Основные сведения об изделии» паспорта.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Акционерное общество «Сахаэнерго» (АО «Сахаэнерго»)

ИНН 1435117944

Юридический адрес: 678400, Республика Саха (Якутия), Булунский улус, п. Тикси, ул. Морская, д. 5, к. 1

Изготовитель

Акционерное общество «Сахаэнерго» (АО «Сахаэнерго»)

ИНН 1435117944

Адрес: 678400, Республика Саха (Якутия), Булунский улус, п. Тикси, ул. Морская, д. 5, к. 1

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)

Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, эт. 4, помещ. I, ком. 28

Адрес места осуществления деятельности: 142300, Московская обл.,

Чеховский р-н, г. Чехов, Симферопольское ш., д. 2

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312126.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «19» ноября 2024 г. № 2713

Регистрационный № 93835-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы жидкости промышленные ВИСТА-АНАЛИТ

Назначение средства измерений

Анализаторы жидкости промышленные ВИСТА-АНАЛИТ (далее - анализаторы) предназначены для измерений состава и свойств природных, питьевых, промышленных и сточных вод: химического потребления кислорода (далее - ХПК), массовой концентрации общего органического углерода, нитрат-ионов, нитрит-ионов, ионов аммония, азота аммонийного, взвешенных веществ, хлорид-ионов, нефтепродуктов, растворенного кислорода, фосфат-ионов, фосфор фосфатов, общего фосфора, мутности, цветности, удельной электрической проводимости, рН, температуры.

Описание средства измерений

Принцип действия анализаторов основан на регистрации сигналов, поступающих от измерительных датчиков и блоков, передаче сигнала на контрольно-измерительный блок или персональный компьютер и расчете значений величин, характеризующих состав или свойства анализируемой жидкости с помощью встроенного или внешнего программного обеспечения.

Конструктивно анализаторы представляют собой контрольно-измерительный блок (далее - контроллер), к которому подключаются первичные преобразователи в виде датчиков для определения массовой концентрации общего органического углерода, нитрат-ионов, нитрит-ионов, мутности, взвешенных веществ, хлорид-ионов, нефтепродуктов, растворенного кислорода, удельной электрической проводимости, рН, температуры, цветности, многопараметрических. Блоки для измерений ХПК, массовой концентрации ионов аммония, азота аммонийного, фосфат ионов, фосфор фосфатов, общего фосфора выполнены в едином корпусе, включающем блок подготовки пробы, измерительный блок с контроллером, механическую и гидравлическую систему, блок сброса продуктов реакции.

В качестве измерительных датчиков в состав анализаторов могут быть включены:

• - датчики многопараметрические VA-120 MPS, VA-121 MPS, VA-122 MPS, VA-220-COD;

• - датчики нефтепродуктов VA-320-OIL, VA-321-OIL, VA-520-OIL, VA-721-OIL, VA-722-PAH;

• - датчики мутности и количества взвешенных веществ VA-121-TUR-TSS;

• - датчики мутности нефелометрические проточные VA-120-TUR;

• - датчики мутности и количества взвешенных веществ нефелометрические проточные VA-520-TUR-TSS;

• - датчики растворенного кислорода оптические VA-120-DO;

• - датчики электропроводности VA-220-EC, VA-221-EC;

• - датчики цветности VA-120-COL;

- pH-, температурные и ионселективные датчики на ионы Cl^-, NH4⁺, NO3^- VA-120-PH-T, VA-220-PH-T, VA-221-PH-T, VA-220-CL, VA-120-NH3N, VA-220-NH4, VA-220-NO3.

Принцип действия многопараметрических датчиков основан на регистрации спектра поглощения излучения исследуемой жидкостью в диапазоне длин волн от 200 до 710 нм, источником излучения является импульсная ксеноновая лампа. Сигнал, полученный от датчика, передается в контроллер, где с помощью программного обеспечения производится расчет массовой концентрации определяемых компонентов по градуировочной характеристике. Перечень одновременно измеряемых величин определяется заказной комплектацией.

Принцип действия датчиков нефтепродуктов основан на измерении флуоресценции, пропорциональной массовой концентрации нефтепродуктов в исследуемой жидкости. Массовая концентрация нефтепродуктов определяется по заранее построенной градуировочной характеристике.

Принцип действия датчиков мутности и количества взвешенных веществ основан на измерении рассеяния света при длине волны 860 нм, пропорционального мутности и массовой концентрации взвешенных веществ в исследуемой жидкости. Мутность и массовая концентрация взвешенных веществ определяется по заранее построенной градуировочной характеристике.

Принцип действия датчиков мутности нефелометрических проточных основан на измерении интенсивности света, рассеянного под углом 90° частицами, находящимися в анализируемой пробе во взвешенном состоянии, при длине волны 660 нм или 860 нм. Интенсивность рассеянного света пропорциональна мутности. Датчики состоят из входного, выходного отверстия и кюветы для измерений.

Принцип действия оптических датчиков растворенного кислорода основан на методе люминесценции и явлении гашения люминесценции, интенсивность которого зависит от концентрации кислорода в исследуемой жидкости. Оптические датчики растворенного кислорода имеют встроенный температурный сенсор для автоматической термокомпенсации.

Принцип действия датчиков электропроводности основан на измерении электрической проводимости индуктивным методом. При измерении электрической проводимости переменный ток подается на первичную катушку. Электромагнитное поле генерирует ток во вторичной катушке, интенсивность которого соответствует электропроводности раствора. Датчики электропроводности имеют встроенный температурный сенсор для автоматической термокомпенсации.

Принцип действия рН-, ионселективных датчиков на ионы Cl^-, NH4⁺, NO3^- основан на возникновении разности потенциалов на границе ионселективной мембраны и измеряемого раствора, значение разности потенциалов пропорционально содержанию измеряемого иона.

Принцип действия датчиков температуры основан на зависимости электрического сопротивления термочувствительного элемента (металла, сплава или полупроводникового материала) от температуры.

Нанесение знака поверки на средство измерений не предусмотрено. Общий вид блоков, датчиков, контроллеров, их назначение, а также места, способы и формат нанесения серийных номеров или буквенно-цифровых обозначений представлены в таблице 1. Серийные номера датчиков, блоков и контроллеров, входящих в состав анализатора, приведены в паспорте.

Пломбирование анализаторов не предусмотрено. Конструкция анализаторов обеспечивает ограничение доступа к частям анализаторов, несущим первичную измерительную информацию, и местам настройки (регулировки).

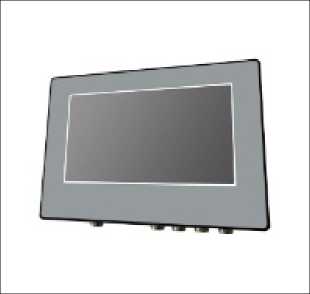

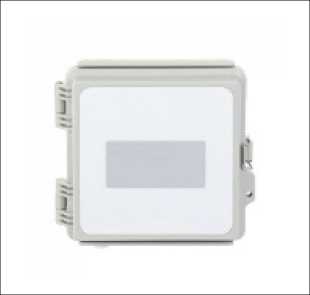

Получает сигналы от подключенных датчиков, преобразует, отображает, сохраняет и передает результаты измерений, в том числе по беспроводным линиям связи.

Получает сигналы от подключенных датчиков, преобразует, отображает, сохраняет и передает результаты измерений, в том числе по беспроводным линиям связи.

Серийный номер, имеющий цифровой или буквенно-цифровой формат, расположен на правой панели, методом наклейки

Серийный номер, имеющий цифровой или буквенно-цифровой формат, расположен на задней панели, методом наклейки

Получает сигналы от подключенных датчиков, преобразует, отображает, сохраняет и передает результаты измерений, в том числе по беспроводным линиям связи.

Получает сигналы от подключенных датчиков, преобразует, отображает, сохраняет и передает результаты измерений, в том числе по беспроводным линиям связи.

Получает сигналы от подключенных датчиков, преобразует, отображает, сохраняет и передает результаты измерений, в том числе по беспроводным линиям связи.

Серийный номер, имеющий цифровой или буквенно-цифровой формат, расположен на задней панели, методом наклейки

Серийный номер, имеющий цифровой или буквенно-цифровой формат, расположен на задней панели, методом наклейки

Серийный номер, имеющий цифровой или буквенно-цифровой формат, расположен на задней панели, методом наклейки

Программное обеспечение

Блок измерений VA-230-NH4 оснащен программным обеспечением (далее - ПО), позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на персональный компьютер, принтер или локальную сеть.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 2.

Таблица 2 -

данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	-
Номер версии (идентификационный номер) ПО	HT 0.2.13.x*
Цифровой идентификатор ПО	-
*х - обозначение номера версии метрологически незначимой части ПО, принимающее значение от 0 до 9

Таблица 3 -

данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	-
Номер версии (идентификационный номер) ПО	«Мастер версия» 1.10х*
Цифровой идентификатор ПО	-
*х - обозначение номера версии метрологически незначимой части ПО, принимающее значение от 0 до 9

Блок измерений VA-330-PO4 оснащен ПО, позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на персональный компьютер, принтер или локальную сеть.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 4.

Таблица 4 -

данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	-
Номер версии (идентификационный номер) ПО	20041х*
Цифровой идентификатор ПО	-
*х - обозначение номера версии метрологически незначимой части ПО, принимающее значение от 0 до 9

Блоки измерений VA-830-COD, VA-830-NH4, VA-830-PO4, VA-830-TP оснащены ПО, позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на персональный компьютер, принтер или локальную сеть.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 5.

Таблица 5 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	-
Номер версии (идентификационный номер) ПО	Water 4.7.1.xx*y**
Цифровой идентификатор ПО	-
*хх - обозначение номера версии метрологически незначимой части ПО, принимающее значение от 0 до 99 **y - может содержать буквенные и цифровые символы

Контроллер VA-110 оснащен ПО, позволяющим осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на персональный компьютер, принтер или локальную сеть.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 6.

Таблица 6 -

данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	-
Номер версии (идентификационный номер) ПО	V03BX*
Цифровой идентификатор ПО	-
*х - обозначение номера версии метрологически незначимой части ПО, принимающее значение от 0 до 9

Контроллер VA-111 оснащен ПО, позволяющим осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на персональный компьютер, принтер или локальную сеть.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 7.

Таблица 7 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	-
Номер версии (идентификационный номер) ПО	V0XB1*
Цифровой идентификатор ПО	-
*х - обозначение номера версии метрологически незначимой части ПО, принимающее значение от 0 до 9

Контроллер VA-210 оснащен ПО, позволяющим осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на персональный компьютер, принтер или локальную сеть.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 8.

Таблица 8 -

данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	-
Номер версии (идентификационный номер) ПО	DC.KMSH V2.xxx*
Цифровой идентификатор ПО	-
*ххх - обозначение номера версии метрологически незначимой части ПО, принимающее значение от 0 до 999

Контроллер VA-510 оснащен ПО, позволяющим осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на персональный компьютер, принтер или локальную сеть.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 9.

Таблица 9 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	-
Номер версии (идентификационный номер) ПО	V.03.082.XXX*
Цифровой идентификатор ПО	-
*xxx - обозначение номера версии метрологически незначимой части ПО, принимающее значение от 0 до 999

Контроллер VA-611 оснащен ПО, позволяющим осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на персональный компьютер, принтер или локальную сеть.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 10.

Таблица 10 -

данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	-
Номер версии (идентификационный номер) ПО	VA.02.01.xx*
Цифровой идентификатор ПО	-
*xx - обозначение номера версии метрологически незначимой части ПО, принимающее значение от 0 до 99

Контроллеры VA-211, VA-310, VA-311 и VA-710-ХХХ оснащены ПО, позволяющим осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на персональный компьютер, принтер или локальную сеть.

Идентификация программного обеспечения (ПО) не предусмотрена конструкцией. Конструкция контроллеров исключает возможность несанкционированного влияния на ПО.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Таблица 11 — Метрологические характеристики

Наименование характеристики	Значение
Датчик многопараметрический VA-120-MPS
Диапазон измерений ХПК, мг/дм3	от 5 до 500
Пределы допускаемой относительной погрешности измерений ХПК, %	± 15
Диапазон измерений массовой концентрации общего органического углерода, мг/дм3	от 2 до 200
Пределы допускаемой относительной погрешности измерений массовой концентрации общего органического углерода, %	± 15
Диапазон измерений массовой концентрации нитрат-ионов, мг/дм3	от 5 до 100
Пределы допускаемой относительной погрешности измерений массовой концентрации нитрат-ионов, %	± 15
Диапазон измерений массовой концентрации взвешенных веществ, мг/дм3	от 5 до 500
Пределы допускаемой относительной погрешности измерений массовой концентрации взвешенных веществ, %	± 25
Диапазон измерений мутности, ЕМФ	от 5 до 500
Пределы допускаемой относительной погрешности измерений мутности, %	± 15
Датчик многопараметрический VA-121-MPS-05
Диапазон измерений ХПК, мг/дм3	от 10 до 1000
Пределы допускаемой относительной погрешности измерений ХПК, %	± 10
Диапазон измерений мутности, ЕМФ	от 10 до 1000
Пределы допускаемой относительной погрешности измерений мутности, %	± 20
Датчик многопараметрический VA-121-MPS-10
Диапазон измерений ХПК, мг/дм3	от 10 до 500
Пределы допускаемой относительной погрешности измерений ХПК, %	± 20
Диапазон измерений мутности, ЕМФ	от 5 до 500
Пределы допускаемой относительной погрешности измерений мутности, %	± 15
Датчик многопараметрический VA-122-MPS-02
Диапазон измерений ХПК, мг/дм3	от 10 до 1000
Пределы допускаемой относительной погрешности измерений ХПК, %	± 20
Диапазон измерений массовой концентрации нитрат-ионов, мг/дм3	от 2,5 до 200
Пределы допускаемой относительной погрешности измерений массовой концентрации нитрат-ионов, %	± 20
Диапазон измерений массовой концентрации нитрит-ионов, мг/дм3	от 0,5 до 50
Пределы допускаемой относительной погрешности измерений массовой концентрации нитрит-ионов, %	± 25

Наименование характеристики	Значение
Диапазон измерений массовой концентрации взвешенных веществ, мг/дм3	от 25 до 1000
Пределы допускаемой относительной погрешности измерений массовой концентрации взвешенных веществ, %	± 25
Диапазон измерений мутности, ЕМФ	от 25 до 1000
Пределы допускаемой относительной погрешности измерений мутности, %	± 35
Диапазон измерений цветности по хром-кобальтовой шкале, градусы цветности	от 50 до 250
Пределы допускаемой относительной погрешности измерений цветности по хром-кобальтовой шкале, %	± 25
Датчик многопараметрический VA-122-MPS-05
Диапазон измерений ХПК, мг/дм3	от 5 до 500
Пределы допускаемой относительной погрешности измерений ХПК, %	± 15
Диапазон измерений массовой концентрации нитрат-ионов, мг/дм3	от 1 до 100
Пределы допускаемой относительной погрешности измерений массовой концентрации нитрат-ионов, %	± 30
Диапазон измерений массовой концентрации нитрит-ионов, мг/дм3	от 0,3 до 25
Пределы допускаемой относительной погрешности измерений массовой концентрации нитрит-ионов, %	± 25
Диапазон измерений массовой концентрации взвешенных веществ, мг/дм3	от 10 до 500
Пределы допускаемой относительной погрешности измерений массовой концентрации взвешенных веществ, %	± 30
Диапазон измерений мутности, ЕМФ	от 10 до 500
Пределы допускаемой относительной погрешности измерений мутности, %	± 30
Диапазон измерений цветности по хром-кобальтовой шкале, градусы цветности	от 50 до 250
Пределы допускаемой относительной погрешности измерений цветности по хром-кобальтовой шкале, %	± 25
Датчик многопараметрический VA-122-MPS-15
Диапазон измерений ХПК, мг/дм3	от 5 до 150
Пределы допускаемой относительной погрешности измерений ХПК, %	± 7
Диапазон измерений массовой концентрации нитрат-ионов, мг/дм3	от 1 до 30
Пределы допускаемой относительной погрешности измерений массовой концентрации нитрат-ионов, %	± 30
Диапазон измерений массовой концентрации нитрит-ионов, мг/дм3	от 0,2 до 8
Пределы допускаемой относительной погрешности измерений массовой концентрации нитрит-ионов, %	± 25
Диапазон измерений массовой концентрации взвешенных веществ, мг/дм3	от 5 до 150
Пределы допускаемой относительной погрешности измерений массовой концентрации взвешенных веществ, %	± 30

Наименование характеристики	Значение
Диапазон измерений мутности, ЕМФ	от 2,5 до 150
Пределы допускаемой относительной погрешности измерений мутности, %	± 25
Диапазон измерений цветности по хром-кобальтовой шкале, градусы	от 5 до 100
цветности
Пределы допускаемой относительной погрешности измерений цветности по хром-кобальтовой шкале, %	± 25
Датчик многопараметрический VA-220-COD
Диапазон измерений ХПК, мг/дм3	от 5 до 200
Пределы допускаемой относительной погрешности измерений ХПК, %	± 15
Датчик цветности VA-120-COL
Диапазон измерений цветности по хром-кобальтовой шкале, градусы	от 5 до 500
цветности
Пределы допускаемой относительной погрешности измерений цветности по хром-кобальтовой шкале, %	± 7
Датчик мутности и количества взвешенных веществ VA-121-TUR-TSS
Диапазоны измерений массовой концентрации взвешенных веществ,	от 1,25 до 100
мг/дм3	от 1,25 до 1000 от 1,25 до 4000
Пределы допускаемой относительной погрешности измерений массовой
концентрации взвешенных веществ, %, в диапазонах: - от 1,25 до 100 мг/дм3	± 25
- от 1,25 до 1000 мг/дм3	± 25
- от 1,25 до 4000 мг/дм3	± 25
Диапазоны измерений мутности, ЕМФ	от 0,5 до 100 от 0,5 до 1000 от 0,5 до 4000
Пределы допускаемой относительной погрешности измерений мутности, %, в диапазонах: - от 0,5 до 100 ЕМФ	± 20
- от 0,5 до 1000 ЕМФ	± 20
- от 0,5 до 4000 ЕМФ	± 20
Датчик мутности нефелометрический проточный VA-120-TUR
Диапазон измерений мутности, ЕМФ	от 1 до 100
Пределы допускаемой относительной погрешности измерений мутности, %	± 20
Датчик мутности и взвешенных веществ нефелометрический проточный
VA-520-TUR-TSS
Диапазон измерений мутности, ЕМФ	от 2 до 100
Пределы допускаемой относительной погрешности измерений мутности, %	± 10
Диапазон измерений массовой концентрации взвешенных веществ, мг/дм3	от 2 до 100
Пределы допускаемой относительной погрешности измерений массовой концентрации взвешенных веществ, %	± 20

Наименование характеристики	Значение
Датчик нефтепродуктов VA-320-OIL
Диапазоны измерений массовой концентрации нефтепродуктов, мг/дм3	от 0,025 до 1 от 0,025 до 5
Пределы допускаемой относительной погрешности измерений массовой концентрации нефтепродуктов, %, в диапазонах: - от 0,025 до 1 мг/дм3 - от 0,025 до 5 мг/дм3	± 35 ± 40
Датчик нефтепродуктов VA-321-OIL
Диапазон измерений массовой концентрации нефтепродуктов, мг/дм3	от 1 до 50
Пределы допускаемой относительной погрешности измерений массовой концентрации нефтепродуктов, %	± 45
Датчик нефтепродуктов VA-520-OIL
Диапазоны измерений массовой концентрации нефтепродуктов, мг/дм3	от 0,03 до 1 от 0,2 до 10 от 0,2 до 100 от 2 до 400
Пределы допускаемой относительной погрешности измерений массовой концентрации нефтепродуктов, %, в диапазонах: - от 0,03 до 1 мг/дм3 - от 0,2 до 10 мг/дм3 - от 0,2 до 100 мг/дм3 - от 2 до 400 мг/дм3	± 40 ± 40 ± 40 ± 20
Датчик нефтепродуктов VA-721-OIL
Диапазоны измерений массовой концентрации нефтепродуктов, мг/дм3	от 5 до 100 от 25 до 200
Пределы допускаемой относительной погрешности измерений массовой концентрации нефтепродуктов, %, в диапазонах: - от 5 до 100 мг/дм3 - от 25 до 200 мг/дм3	± 30 ± 40
Датчик нефтепродуктов VA-722-PAH
Диапазоны измерений массовой концентрации нефтепродуктов, мг/дм3	от 0,0125 до 0,3 от 0,05 до 1 от 0,05 до 5
Пределы допускаемой относительной погрешности измерений массовой концентрации нефтепродуктов, %, в диапазонах: - от 0,0125 до 0,3 мг/дм3 - от 0,05 до 1 мг/дм3 - от 0,05 до 5 мг/дм3	± 30 ± 40 ± 35
Датчики электропроводности VA-220-EC, VA-221-EC
Диапазон измерений удельной электрической проводимости, мкСм/см	от 40 до 5000
Пределы допускаемой относительной погрешности измерений удельной электрической проводимости, %	± 10
Датчик pH и температуры VA-120-PH-T
Диапазон измерений рН	от 0 до 14
Пределы допускаемой абсолютной погрешности измерений рН	± 0,1

Наименование характеристики	Значение
Диапазон измерений температуры жидкости, °С	от + 2 до +45
Пределы допускаемой абсолютной погрешности измерений температуры жидкости, °С	± 2
Датчики pH и температуры VA-220-PH-T, VA-221-PH-T
Диапазон измерений рН	от 0 до 14
Пределы допускаемой абсолютной погрешности измерений рН	± 0,1
Диапазон измерений температуры жидкости, °С	от 0 до +65
Пределы допускаемой абсолютной погрешности измерений температуры жидкости, °С	± 0,2
Датчик ионов аммония VA-120-NH3N
Диапазон измерений массовой концентрации ионов аммония, мг/дм3	от 1 до 1000
Пределы допускаемой относительной погрешности измерений массовой концентрации ионов аммония, %	± 30
Датчик ионов аммония VA-220-NH4
Диапазон измерений массовой концентрации ионов аммония, мг/дм3	от 0,3 до 100
Пределы допускаемой относительной погрешности измерений массовой концентрации ионов аммония, %	± 20
Датчик нитрат-ионов VA-220-NO3
Диапазоны измерений массовой концентрации нитрат-ионов, мг/дм3	от 2 до 100 от 10 до 1000
Пределы допускаемой относительной погрешности измерений массовой концентрации нитрат-ионов, %, в диапазонах: - от 2 до 100 мг/дм3 - от 10 до 1000 мг/дм3	± 20 ± 30
Датчик хлорид-ионов VA-220-CL
Диапазон измерений массовой концентрации хлорид-ионов, мг/дм3	от 1 до 3500
Пределы допускаемой относительной погрешности измерений массовой концентрации хлорид-ионов, %	± 25
Датчик растворенного кислорода оптический VA-120-DO
Диапазон измерений массовой концентрации растворенного кислорода, мг/дм3	от 0,15 до 20
Пределы допускаемой абсолютной погрешности измерений массовой концентрации растворенного кислорода, мг/дм3, в поддиапазонах: - от 0,15 до 6 мг/дм3 включ. - св. 6 до 20 мг/дм3 включ.	± 0,1 ± 3
Блок измерений фосфат-ионов VA-330-PO4
Диапазоны измерений массовой концентрации фосфат-ионов, мг/дм3	от 0,1 до 1,5 от 0,15 до 10 от 1 до 20 от 1 до 50

Наименование характеристики	Значение
Пределы допускаемой относительной погрешности измерений массовой
концентрации фосфат-ионов, %, в диапазонах: - от 0,1 до 1,5 мг/дм3	± 15
- от 0,15 до 10 мг/дм3	± 15
- от 1 до 20 мг/дм3	± 15
- от 1 до 50 мг/дм3	± 15
Диапазоны измерений массовой концентрации фосфора фосфатов,	от 0,03 до 0,5
мг/дм3	от 0,05 до 3,3 от 0,33 до 6,5 от 0,33 до 16,3
Пределы допускаемой относительной погрешности измерений массовой
концентрации фосфора фосфатов, %, в диапазонах: - от 0,03 до 0,5 мг/дм3	± 15
- от 0,05 до 3,3 мг/дм3	± 15
- от 0,33 до 6,5 мг/дм3	± 15
- от 0,33 до 16,3 мг/дм3	± 15
Блок измерений общего фосфора VA-330-TP
Диапазон измерений массовой концентрации общего фосфора, мг/дм3	от 0,007 до 16,3
Пределы допускаемой относительной погрешности измерений массовой
концентрации общего фосфора, %, в поддиапазонах: - от 0,007 до 0,326 мг/дм3 включ.	± 15
- св. 0,326 до 16,3 мг/дм3 включ.	± 10
Диапазон измерений массовой концентрации фосфат-ионов, мг/дм3	от 0,02 до 50
Пределы допускаемой относительной погрешности измерений массовой
концентрации фосфат-ионов, %, в поддиапазонах: - от 0,02 до 1 мг/дм3 включ.	± 15
- св. 1 до 50 мг/дм3 включ.	± 10
Диапазон измерений массовой концентрации фосфора фосфатов, мг/дм3	от 0,007 до 16,3
Пределы допускаемой относительной погрешности измерений массовой
концентрации фосфора фосфатов, %, в поддиапазонах: - от 0,007 до 0,326 мг/дм3 включ.	± 15
- св. 0,326 до 16,3 мг/дм3 включ.	± 10
Блок измерений фосфат-ионов VA-830-PO4
Диапазоны измерений массовой концентрации фосфат-ионов, мг/дм3	от 0,01 до 5 от 0,05 до 10 от 0,1 до 10 от 4 до 50 от 5 до 100
Пределы допускаемой относительной погрешности измерений массовой
концентрации фосфат-ионов, %, в диапазонах: - от 0,01 до 5 мг/дм3	± 25
- от 0,05 до 10 мг/дм3	± 20
- от 0,1 до 10 мг/дм3	± 10
- от 4 до 50 мг/дм3	± 20
- от 5 до 100 мг/дм3	± 20

Наименование характеристики	Значение
Диапазоны измерений массовой концентрации фосфора фосфатов,	от 0,003 до 1,63
мг/дм3	от 0,016 до 3,26 от 0,03 до 3,26 от 1,3 до 16,3 от 1,63 до 32,6
Пределы допускаемой относительной погрешности измерений массовой
концентрации фосфор фосфатов, %, в диапазонах: - от 0,003 до 1,63 мг/дм3	± 25
- от 0,016 до 3,26 мг/дм3	± 20
- от 0,03 до 3,26 мг/дм3	± 10
- от 1,3 до 16,3 мг/дм3	± 20
- от 1,63 до 32,6 мг/дм3	± 20
Блок измерений ионов аммония и азота аммонийного VA-230-NH4
Диапазон измерений массовой концентрации азота аммонийного, мг/дм3	от 0,08 до 7,77
Пределы допускаемой относительной погрешности измерений массовой концентрации азота аммонийного, %	± 15
Диапазон измерений массовой концентрации ионов аммония, мг/дм3	от 0,1 до 10,0
Пределы допускаемой относительной погрешности измерений массовой концентрации ионов аммония, %	± 15
Блок измерений ионов аммония и азота аммонийного VA-330-NH4
Диапазон измерений массовой концентрации ионов аммония, мг/дм3	от 0,1 до 10
Пределы допускаемой относительной погрешности измерений массовой
концентрации ионов аммония, %, в поддиапазонах: - от 0,1 до 1 мг/дм3 включ.	± 7
- св. 1 до 10 мг/дм3 включ.	± 5
Диапазон измерений массовой концентрации азота аммонийного, мг/дм3	от 0,08 до 7,77
Пределы допускаемой относительной погрешности измерений массовой
концентрации азота аммонийного, %, в поддиапазонах: - от 0,08 до 0,777 мг/дм3 включ.	± 7
- св. 0,777 до 7,77 мг/дм3 включ.	± 5
Блок измерений ионов аммония и азота аммонийного VA-830-NH4
Диапазоны измерений массовой концентрации ионов аммония, мг/дм3	от 0,01 до 20 от 0,1 до 20
Пределы допускаемой относительной погрешности измерений массовой
концентрации ионов аммония, %, в диапазонах: - от 0,01 до 20 мг/дм3	± 25
- от 0,1 до 20 мг/дм3	± 10
Диапазон измерений массовой концентрации азота аммонийного, мг/дм3	от 0,008 до 15,5 от 0,08 до 15,5
Пределы допускаемой относительной погрешности измерений массовой
концентрации азота аммонийного, %, в диапазонах: - от 0,008 до 15,5 мг/дм3	± 25
- от 0,08 до 15,5 мг/дм3	± 10
Блок измерений ХПК VA-330-COD

Наименование характеристики	Значение
Диапазоны измерений ХПК, мг/дм3	от 5 до 100 от 100 до 1000
	от 2500 до
	10000
Пределы допускаемой относительной погрешности измерений ХПК, %,
в диапазонах:
- от 5 до 100 мг/дм3	± 15
- от 100 до 1000 мг/дм3	± 5
- от 2500 до 10000 мг/дм3	± 5
Блок измерений ХПК VA-830-COD
Диапазоны измерений ХПК, мг/дм3	от 20 до 1000 от 50 до 2000 от 200 до 5000
Пределы допускаемой относительной погрешности измерений ХПК, %,
в диапазонах:
- от 20 до 1000 мг/дм3	± 15
- от 50 до 2000 мг/дм3	± 15
- от 200 до 5000 мг/дм3	± 15
Блок измерений общего фосфора VA-830-ТР
Диапазон измерений массовой концентрации общего фосфора, мг/дм3	от 0,03 до 3,26 от 1,3 до 16,3
Пределы допускаемой относительной погрешности измерений массовой
концентрации общего фосфора, % в диапазонах: - от 0,03 до 3,26 мг/дм3	± 10
- от 1,3 до 16,3 мг/дм3	± 20

Таблица 12 - Основные технические

Наименование характеристики	Значение для контроллера
	Контроллер ВИСТА- АНАЛИТ VA-110	Контроллер ВИСТА- АНАЛИТ VA-111	Контроллер ВИСТА- АНАЛИТ VA-210	Контроллер ВИСТА- АНАЛИТ VA-211	Контроллер ВИСТА- АНАЛИТ VA-310	Контроллер ВИСТА- АНАЛИТ VA-311	Контроллер ВИСТА- АНАЛИТ VA-510	Контроллер ВИСТА- АНАЛИТ VA-611	Контроллер ВИСТА- АНАЛИТ VA-710- ХХХ 1
Параметры электрического питания: - напряжение переменного тока, В;			220±22		220±22	220±22	220±22	220±22	220±22
- частота переменного тока, Гц;	-	-	50/60	-	50/60	50/60	50/60	50/60	50/60
- напряжение постоянного тока, В	24	от 12 до 242)		24			12; 24		24
Габаритные размеры, мм, не более: - длина	230	170	101	254	320	144	235	265	144
- ширина	150	170	105	145	270	144	185	185	144
- высота	68	90	128	34	121	115	119	95	115
Масса, кг, не более	2	2	2	2,9	2	2	4,5	2,5	2
Условия эксплуатации: - температура окружающей среды, oC	от -20 до	от -20 до	0 до +60	от 0 до +60	от 0 до +50	от 0 до +50	от -10 до	от 0 до +60	от 0 до +55
- относительная влажность, %, не более	+70 90	+70 90	100	90	90	90	+50 90	90	90

1)

ХХХ - тип подключаемого датчика OIL или PAH; Возможность питания от аккумулятора.

Таблица 13 - Основные технические

датчиков

Наименование датчика	Значение характеристики
	Габаритные размеры, мм, не более			Масса, кг, не более	Диапазон показаний температуры измеряемой жидкости, °C	Диапазон показаний, мг/дм3
	длина	диаметр/ ширина	высота
Датчик многопараметрический VA-120-MPS	245	30	-	1	от 0 до +50	Биохимическое потребление кислорода (далее - БПК): от 0 до 100
Датчик многопараметрический VA-121-MPS-05	325	45	-	1,6	от 0 до +50	-
Датчик многопараметрический VA-121-MPS-10	325	45	-	1,6	от 0 до +50	-
Датчик многопараметрический VA-122-MPS-02	505	66	-	4	от 0 до +50	БПК: от 0 до 600
Датчик многопараметрический VA-122-MPS-05	505	66	-	4	от 0 до +50	БПК: от 0 до 300
Датчик многопараметрический VA-122-MPS-15	505	66	-	4	от 0 до +50	БПК: от 0 до 30
Датчик многопараметрический VA-220-COD	185	32	-	1,5	от 0 до +40	-
Датчик цветности VA-120-COL	256	30	-	1	от +2 до +50	-
Датчик мутности и взвешенных веществ VA-121-TUR-TSS	212	55	-	1,6	от 0 до +50	Взвешенные вещества: от 0 до 10000
Датчик мутности нефелометрический проточный VA-120-TUR	150	82	175	2	от 0 до +50	-
Датчик мутности и взвешенных веществ нефелометрический проточный VA-520-TUR-TSS	180	80	95	2	от 0 до +45	-
Датчик растворенного кислорода VA-120-DO	146	25	-	0,45	от 0 до +50	-
Датчик ионов аммония VA-120-NH3N	266	25	-	1	от +2 до +45	-

Наименование датчика	Значение характеристики
	Габаритные размеры, мм, не более			Масса, кг, не более	Диапазон показаний температуры измеряемой жидкости, °C	Диапазон показаний, мг/дм3
	длина	диаметр/ ширина	высота
Датчик ионов аммония VA-220-NH4	185	30	-	0,25	от 0 до +40	-
Датчик электропроводности VA-220-EC	192	30	-	0,8	от 0 до +50	-
Датчик электропроводности VA-221-EC	160	30	-	1,5	от 0 до +65	-
Датчик нитрат-ионов VA-220-NO3	185	30	-	0,25	от 0 до +40	-
Датчик хлорид-ионов VA-220-CL	185	30	-	0,25	от 0 до +60	-
Датчик pH и температуры VA-120-PH-T	163	28	-	0,25	от +2 до +45	-
Датчик pH и температуры VA-220-PH-T	185	30	-	1	от 0 до +65	-
Датчик pH и температуры VA-221-PH-T	185	30	-	1,5	от 0 до +65	-
Датчик нефтепродуктов VA-320-OIL	170	50	-	1,5	от 0 до +50	-
Датчик нефтепродуктов VA-321-OIL	175,8	45	-	1	от 0 до +50	-
Датчик нефтепродуктов VA-520-OIL	148	36	-	0,8	от 0 до +55	-
Датчик нефтепродуктов VA-721-OIL	175,8	38	-	1	от 0 до +45	-
Датчик нефтепродуктов VA-722-PAH	160	50	-	1	от 0 до +50	-

Таблица 14 - Основные технические

блоков

Наименование характеристики	Значение для блока
	VA-230-NH4	VA-330- PO4	VA-330-NH4 VA-330-TP VA-330-COD	VA-830-NH4 VA-830-TP VA-830-COD VA-830-PO4
Диапазон показаний температуры	от +10 до +45			от +10 до +40
измеряемой жидкости, °С
Габаритные размеры, мм, не более: - ширина	610	720	403	417
- длина	420	460	348	312
- высота	250	300	338	565
Масса, кг, не более	20	15	30	23
Параметры электрического питания:
- напряжение переменного тока, В		220 ± 22
Условия эксплуатации: - температура окружающего воздуха,
“С		от +15 до +35
- относительная влажность, %, не более			80

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации и паспорт типографским способом.

Комплектность средства измерений

Таблица 15 - Комплектность

Наименование	Обозначение	Количество
Анализатор              жидкости промышленный (состав согласно заказу)	ВИСТА-АНАЛИТ	1 шт.
Руководство по эксплуатации	РЭ	1 экз.
Паспорт	ПС	1 экз.
Методика поверки	-	1 экз.

Сведения о методиках (методах) измерений

приведены в руководстве по эксплуатации на датчики и блоки измерений в:

• - разделе 6 «Калибровка» документов «Датчик многопараметрический VA-120-MPS. Руководство по эксплуатации», «Датчик многопараметрический VA-121-MPS-05. Датчик многопараметрический VA-121-MPS-10. Руководство по эксплуатации», «Датчик цветности VA-120-COL. Руководство по эксплуатации», «Датчик мутности и количества взвешенных веществ VA-121-TUR-TSS. Руководство по эксплуатации», «Датчик мутности нефелометрический проточный VA-120-TUR. Руководство по эксплуатации», «Датчик нефтепродуктов VA-320-OIL. Руководство по эксплуатации»;

• - разделе 3 «Краткое руководство по началу работы» документов «Блок измерений фосфат ионов VA-830-PO4. Руководство по эксплуатации», «Блок измерений ионов аммония и азота аммонийного VA-830-NH4. Руководство по эксплуатации», «Блок измерений ХПК VA-830-COD. Руководство по эксплуатации», «Блок измерений общего фосфора VA-830-TP. Руководство по эксплуатации»;

• - разделе 4.2 «Калибровка датчика» документов «Датчик ионов аммония VA-220-NH4. Руководство по эксплуатации», «Датчик нитрат ионов VA-220-NO3. Руководство по эксплуатации», «Датчик хлорид ионов VA-220-CL. Руководство по эксплуатации»;

• - разделе 4.2 «Калибровка» документов «Датчик электропроводности VA-220-EC. Руководство по эксплуатации», «Датчик электропроводности VA-221-EC. Руководство по эксплуатации»;

• - разделе 5 «Калибровка» документов «Датчик pH и температуры VA-120-PH-T. Руководство по эксплуатации», «Датчик ионов аммония VA-120-NH3N. Руководство по эксплуатации»;

• - разделе 6 «Работа прибора» документа «Блок измерений ХПК VA-330-COD. Блок измерений общего фосфора VA-330-TP. Блок измерений ионов аммония и азота аммонийного VA-330-NH4. Руководство по эксплуатации»;

• - разделе 7 «Калибровка» документа «Датчик многопараметрический

VA-122-MPS-02.    Датчик многопараметрический    VA-122-MPS-05.    Датчик

многопараметрический VA-122-MPS-15. Руководство по эксплуатации»;

• - разделе 4 «Техническое обслуживание» документа «Датчик многопараметрический VA-220-COD. Руководство по эксплуатации»;

• - приложении В «Многоточечная калибровка» документа «Контроллер

ВИСТА-АНАЛИТ VA-510. Датчик мутности и взвешенных веществ нефелометрический проточный VA-520-TUR-TSS.  Датчик нефтепродуктов VA-520-OIL.

по эксплуатации»;

• - разделе 8 «Калибровка» документа «Датчик нефтепродуктов Руководство по эксплуатации»;

  VA-721-OIL.

• - разделе 10 «Калибровка» документа «Датчик нефтепродуктов Руководство по эксплуатации»;

• - разделе 6.3 «Общие настройки функций» документа «Датчик нефтепродуктов VA-722-PAH. Руководство по эксплуатации»;

• - разделе 4 «Калибровка» документа «Датчик pH и температуры VA-220-PH-T. Датчик pH и температуры VA-221-PH-T. Руководство по эксплуатации»;

• - разделе 5.2 «Калибровка» документа «Датчик растворенного кислорода оптический VA-120-DO. Руководство по эксплуатации»;

• - разделе 6 «Порядок работы» документа «Блок измерений фосфат ионов VA-330-PO4. Руководство по эксплуатации»;

• - разделе 2 «Первый запуск устройства» документа «Блок измерений ионов аммония и азота аммонийного VA-230-NH4. Руководство по эксплуатации».

Применение анализаторов в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 19 февраля 2021 г. № 148 «Об утверждении Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»;

Приказ Росстандарта от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;

Приказ Росстандарта от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;

Приказ Росстандарта от 27 декабря 2018 г. № 2771 «Об утверждении Государственной поверочной схемы для средств измерений удельной электрической проводимости жидкостей»;

Приказ Росстандарта от 7 августа 2023 г. № 1556 «Об утверждении Государственной поверочной схемы для средств измерений координат цвета, координат цветности, коэффициента светопропускания, белизны, блеска, коррелированной цветовой температуры, индекса цветопередачи, интегральной (зональной) оптической плотности, светового коэффициента пропускания и метеорологической оптической дальности»;

Приказ Росстандарта от 9 февраля 2022 г. № 324 «Об утверждении Государственной поверочной схемы для средств измерений показателя pH активности ионов водорода в водных растворах»;

Приказ Росстандарта Российской Федерации от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;

ТУ 26.51.53-001-81757506-2024 «Анализаторы жидкости промышленные ВИСТА-АНАЛИТ. Технические условия».

Правообладатель

Общество с ограниченной

(ООО «ВИСТА-АНАЛИТ»)

ИНН 7720909547

Юридический адрес: 111123, г. Москва, вн. тер. г. муниципальный округ Перово, ш. Энтузиастов, д. 56, стр. 32

Изготовитель

Общество с ограниченной

(ООО «ВИСТА-АНАЛИТ»)

ИНН 7720909547

Адрес: 111123, г. Москва, вн. тер. г. муниципальный округ Перово, ш. Энтузиастов, д. 56, стр. 32

Испытательный центр

Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (УНИИМ - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 620075, г. Екатеринбург, улица Красноармейская, д. 4

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311373.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «19» ноября 2024 г. № 2713

Регистрационный № 93836-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

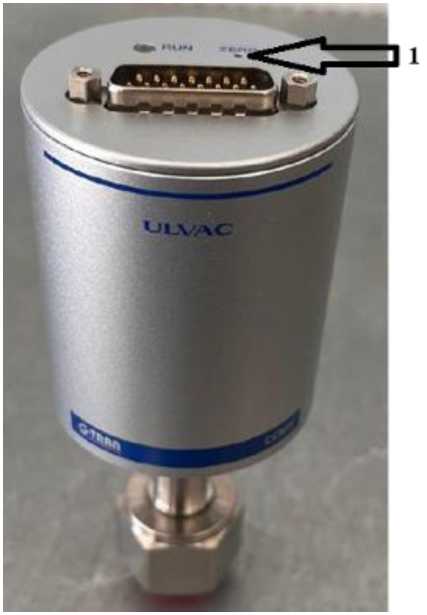

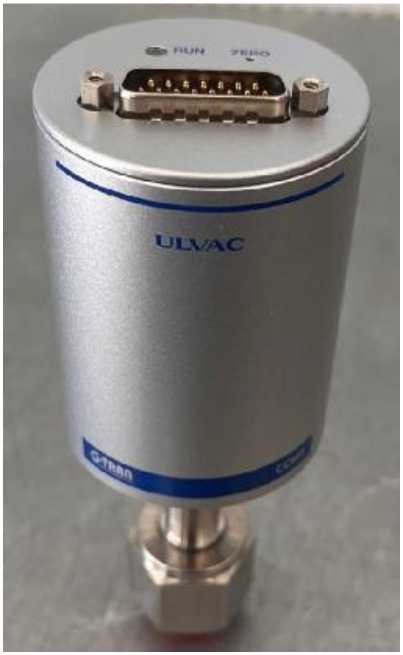

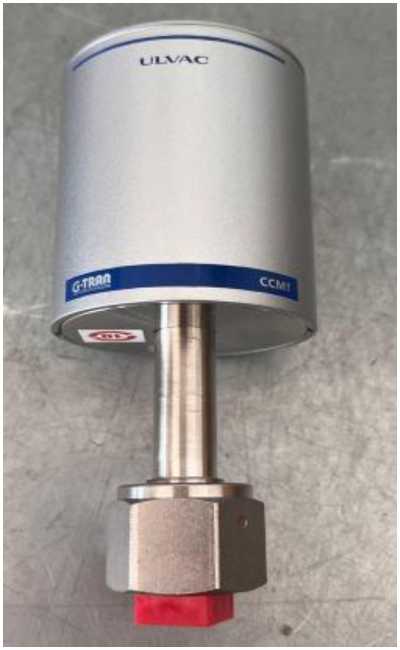

Преобразователь давления измерительный ULVAC CCMT-10D

Назначение средства измерений

Преобразователь давления преобразователь) предназначен для давления в жидкостях и газах в постоянного напряжения.

Описание средства измерений

Принцип действия преобразователя давления измерительного основан на упругой деформации пластины первичного емкостного преобразователя, установленного на системе мембран. Под воздействием измеряемого давления система мембран воздействует на пластину первичного емкостного преобразователя, что приводит к изменению электрической емкости. При этом возникает электрический сигнал, пропорциональный измеряемому давлению. Для передачи измерительной информации в преобразователе используется аналоговый выходной сигнал постоянного напряжения.

Конструктивно, преобразователь выполнен в виде единой конструкции и состоит из штуцера, корпуса, чувствительного элемента и электронного преобразователя. К преобразователю данного типа относится преобразователь давления измерительный ULVAC CCMT-10D, зав.№ 000528.

Защита от несанкционированного вмешательства обеспечивается путем пломбировки товарным знаком предприятия-поставщика предотвращающий корректировку нуля преобразователя.

Заводской номер наносится методом штемпелевания (методом лазерной гравировки) на маркировочную табличку, прикрепленную к корпусу преобразователя, и обеспечивает идентификацию преобразователя, а также возможность прочтения и сохранность указанной информации в процессе эксплуатации преобразователя.

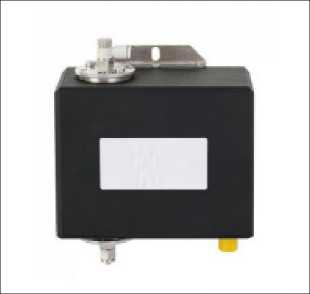

Общий вид преобразователя и схема пломбировки от несанкционированного доступа, представлены на рисунке 1.

Нанесение знака поверки на преобразователи не предусмотрено.

Метрологические и технические характеристики

Таблица 1 -

^п

Наименование характеристики	Значение
Диапазон измерений абсолютного давления, кПа	от 0 до 1,33
Пределы допускаемой основной приведенной погрешности измерений давления, %	±0,2
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в рабочем диапазоне температур, на каждый °С от нормальных условий, % / °С	±0,005
Диапазон выходного сигнала, В	от 0 до 10
Нормальные условия измерений:
- температура окружающего воздуха, °С	от +20 до +25
- Нормирующим значением для приведенной погрешности является верхний предел диапазона измерений.

Таблица 2 - Основные технические характеристики преобразователя

Наименование характеристики	Значение
Тип рабочей измеряемой среды	газ / жидкость
Максимальная температура рабочей среды, °С	+110
Электрическое питание преобразователя от источника питания постоянного тока напряжением, В	от 14 до 30
Потребляемая мощность, при питании от источника постоянного тока, В^А, не более	1
Габаритные размеры (диаметр х высота), мм, не более	55 х 117
Масса, г, не более	400
Условия эксплуатации:
- температура окружающего воздуха, °С	от +10 до +50
- относительная влажность при температуре + 30 °С, %,	от 10 до 50
- атмосферное давление, кПа	от 84 до 107

Знак утверждения типа

наносится на титульные листы паспорта и руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность

Наименование	Обозначение	Количество
Преобразователь давления измерительный ULVAC CCMT-10D	ULVAC CCMT-10D, зав.№ 000528	1
Преобразователь давления измерительный ULVAC CCMT-10D. Руководство по эксплуатации	-	1
Преобразователь давления измерительный ULVAC CCMT-10D. Паспорт	-	1

Сведения о методиках (методах) измерений

приведены в разделе 1, п.1.4 документа «Преобразователь давления измерительный ULVAC CCMT-10D. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 6 декабря 2019 г. № 2900 «Об утверждении типа государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10^-1 - 1^10⁷ Па»;

Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. №2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 Мпа».

Правообладатель

ULVAC, Inc., Япония

Адрес: 2500 Hagisono, Chigasaki City, Kanagawa Prefecture, 253-8543, Япония Телефон (факс): +81-467-89-2033, +81-467-82-9114

Изготовитель

ULVAC, Inc., Япония

Адрес: 2500 Hagisono, Chigasaki City, Kanagawa Prefecture, 253-8543, Япония Телефон (факс): +81-467-89-2033, +81-467-82-9114

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Республике Татарстан» (ФБУ «ЦСМ Татарстан»)

Адрес: 420029, Республика Татарстан, г. Казань, ул. Журналистов, д. 24

Телефон (факс): (843) 293-18-33

E-mail: isp5@tatcsm.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310659.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «19» ноября 2024 г. № 2713

Регистрационный № 93837-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная ИС-15-1

Назначение средства измерений

Система автоматизированная информационно-измерительная ИС-15-1 (далее -система) предназначена для измерений основных параметров при стендовых испытаниях газотурбинных двигателей: силы от тяги, частоты вращения роторов, массового расхода топлива, температуры составных частей оборудования, газовых сред и технологических жидкостей, давления газовых сред и технологических жидкостей, напряжения постоянного тока и силы постоянного тока.

Описание средства измерений

Принцип действия системы основан на измерении параметров газотурбинного двигателя (ГДК) датчиками физических величин, преобразовании измеренных значений в электрические сигналы, с последующим преобразованием в цифровой код, и дальнейшей передачей в персональные компьютеры (ПК) для визуализации, математической обработки и контроля.

Система имеет модульную конструкцию, включающую в себя датчики, кондиционеры сигнала, аналого-цифровые преобразователи и цифровую аппаратуру верхнего уровня (ВУ).

Измерительные каналы (ИК) системы состоят из первичной части, включающей в себя первичные измерительные преобразователи (ПИП), и вторичной части измерительного канала (ВИК). Первичная и вторичная части системы соединяются проводными линиями связи. Часть ИК не содержит ПИП, которые поставляются в составе испытываемого двигателя и подсоединяются к системе только на период испытаний.

Функционально система состоит из 7-и модулей, включающих в себя соответствующие измерительные каналы (ИК):

- модуль измерений силы от тяги (МИС) - предназначен для измерений силы от тяги ГТД;

- модуль измерений массового расхода топлива (МИРТ) - предназначен для прямых измерений массового расхода жидкого топлива;

- модуль измерений давления газа (воздуха) и жидкостей (МИД) - предназначен для измерений давления газовых сред и технологических жидкостей;

- модуль измерений температур газа (воздуха), жидкостей (МИТ) - предназначен для измерений температуры составных частей оборудования, газовых сред и технологических жидкостей;

- модуль измерений частоты вращения роторов (МИЧВР) - предназначен для измерений частоты вращения роторов;

- модуль измерения телеметрических сигналов - предназначен для измерений телеметрических сигналов, поступающих с ПВК СЭРД;

• - модуль измерения вибрации - предназначен для измерений силы постоянного тока, поступающей от стендовой виброаппаратуры.

Измерительные модули включают в себя различное число ИК, предназначенных для измерения аналоговых сигналов и физических величин непосредственно с испытуемого авиационного двигателя, а также дискретных сигналов. Максимальное суммарное количество ИК по всем измерительным модулям не более 418.

• 1. Первичные измерительные преобразователи (ПИП), обеспечивающие преобразование значений измеряемых параметров в электрические сигналы:

• - датчики давления Метран-100, модификации -ДД, -ДА, -ДИ, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 22235-08, (далее - рег. №);

• - датчики давления Метран-150, модификация -CD, рег. № 32854-13;

• - преобразователи давления PC-28, рег. № 79947-20;

• - датчики силоизмерительные тензорезисторные ТВС2, модификация -04.

• - счетчики-расходомеры массовые Micro Motion, с сенсором CMF025 и преобразователем 3500, рег. № 45115-16;

• - термопреобразователи ТХК (L) с ИСХ

• 2. Вторичная часть ИК (ВИК) системы, состоящая из:

• - комплекс измерительно-вычислительный ИВК-15-1, рег. № 36704-08;

• - частотомеры-счетчики импульсов модульные NI, модификация PXI-6608, рег. № 59749-15;

• - преобразователи напряжения измерительные    аналого-цифровые    и

цифро-аналоговые модульные NI, модификации PXI-6232 и PXI-6289, рег. № 61938-15;

• - термопарная станция EX1048;

• - нормализаторы FL157А;

• - нормализаторы ADAM-3014.

Измерительная информация обрабатывается в рабочих станция Kraftway Credo KW15 из состава АРМ №1 и АРМ №2.

Заводской номер 1 в виде цифрового обозначения, который однозначно идентифицирует систему, указывается в руководстве по эксплуатации системы и на шкафе приборном в соответствии с рисунком 1.

Общий вид системы приведен на рисунке 1.

Защита от несанкционированного доступа к системе предусмотрена в виде специальных замков на дверях электротехнических шкафов, запираемых ключами.

Программное обеспечение

Программное обеспечение (ПО) системы делится на 3 основных категории: Измерительное ПО, Системное ПО и Клиентское ПО

К измерительному ПО относятся программы, взаимодействующие с измерительной аппаратурой и занимающиеся обменом информацией между компонентами станции сбора данных (ССД) и другими ПК в сети, а также программы для обслуживания рабочих сессий.

Системное ПО - приложения, обеспечивающие работу сервера сбора данных, осуществляющие прием информации с измерительного ПО ССД, обработку этой информации, сохранение данных на жесткие диски и синхронизацию по времени всех процессов в системе.

Клиентское ПО позволяет настраивать режимы работы измерительных компонентов системы, выбирать количество и тип ИК, просматривать измеряемый сигнал в реальном масштабе времени в различном представлении (графики, пиктограммы или цифровые значения), производить архивацию данных, а также выполнять калибровки и поверку ИК.

Используемое ПО не вносит дополнительных погрешностей в результаты измерений, метрологические характеристики ИК нормированы с учетом влияния ПО.

Используемое ПО защищено паролями, с заданной периодичностью выполняется резервное копирование файлов данных. Программный ключ защиты исполняемых файлов и файлов данных поставляется на внешней съемной флэш-памяти.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 -

данные ПО

Идентификационные данные (признаки)	Значения
Идентификационное наименование ПО	ССД Термостанции	StendServer	pMetrology
Номер версии (идентификационный номер) ПО	1.2.5	1.21.1.118	1.9.5.0
Цифровой идентификатор ПО	6C47A112	30CC0B29	BF762927
Алгоритм вычисления цифрового идентификатора ПО	CRC32	CRC32	CRC32

Метрологические и технические характеристики

Метрологические и технические характеристики системы приведены в таблицах 2, 3.

Таблица 2 - Метрологические характеристики

Измеряемая величина	Диапазон измерений	Состав ИК			Характеристики погрешности ИК
		ПИП		ВИК, характеристики погрешности
		Тип, характеристики погрешности	Выходной сигнал
1	2	3	4	5	6
Сила от тяги двигателя	от 0 до 400 кгс	ТВС2-04 Yn.вn = ±0,15 %	U	EX1048 => АРМ 7д„ = ±0,06 %	Yди = ±0,3 % в диапазоне от 0 до 0,5^Rmax; 5 = ±0,3% в диапазоне от 0,5^Rmax до 1,0^Rmax
Частота переменного тока, соответствующая значениям частоты вращения роторов	от 300 до 4000 Гц	-	-	FL157A => PXI-6608 => АРМ 5 = ±0,1%	5 = ±0,1%
Массовый расход топлива	от 9 до 600 кг/ч	Micro Motion «ELITE» сенсор CMF025 c преобразователем 3500 5 = ±0,1%	от 4 до 20 мА	SCXI-1308 => SCXI-1102С => PXI-6289 => АРМ Yди = ±0,1 %	Yди = ±0,3 % в диапазоне от 9 до 200 кг/ч 5 = ±0,3% в диапазоне от 200 до 600 кг/ч
Термодинамическая температура воздуха на входе в изделие при испытании с наддувом	от 233,15 до 403,15 К (от -40 до +130 °С)	ТХК (L) ГОСТ Р 8.585-2001 ИСХ Ygи = ±0,3 % в диапазоне от 233,15 до 293,15 К (от -40 до +20 °С) 5 = ±0,3 % в диапазоне от 293,15 до 403,15 К (от +20 до +130 °С)	XK(L) мВ по ГОСТ Р 8.585-2001	EX1048 => АРМ Yди = ±0,02 %	Yди = ±0,3 % в диапазоне от 233,15 до 293,15 К (от -40 до +20 °С) 5 = ±0,3 % в диапазоне от 293,15 до 403,15 К (от +20 до +130 °С)

таблицы 2

1	2	3	4	5	6
Перепад между полным давлением воздуха на входе в изделие и атмосферным давлением при работе с наддувом	от 0 до 60 кПа (от 0 до 0,6 кгс/см2)	Метран-100-ДД-1440- 63кПа Yn.en = ±0,15 %	от 4 до 20 мА	SCXI-1308 => SCXI-1102C => PXI-6289 => АРМ 7д„ = ±0,05 %	Yди = ±0,4 % e диаnазоне от 0 до 30 кПа 5 = ±0,4% e диаnазоне от 30 до 60 кПа
Перепад между полным давлением и статическим давлениями в мерном сечении РМК при работе с наддувом	от 0 до 40 кПа (от 0 до 0,4 кгс/см2)	Метран-100-ДД-1430- 40кПа Yn.en = ±0,15 %	от 4 до 20 мА	SCXI-1308 => SCXI-1102C =>PXI-6289 => АРМ 7д„ = ±0,05 %	Yди = ±0,4 % e диаиазоне от 0 до 10 кПа 5 = ±0,4% e диаnазоне от 10 до 40 кПа
Перепад между статическим давлением в полости подвижного лабиринтного уплотнения РМК и атмосферным давлением при работе с наддувом	от 0 до 60 кПа (от 0 до 0,6 кгс/см2)	Метран-150-CD3-63кПа Yn.en = ±0,075 %	от 4 до 20 мА	SCXI-1308 => SCXI-1102C =>PXI-6289 => АРМ 7д„ = ±0,05 %	Yди = ±0,5 % e диаnазоне от 0 до 20 кПа 5 = ±0,5% e диаnазоне от 20 до 60 кПа
Полное давление воздуха за вентилятором в наружном контуре	от 98 до 350 кПа (от 0,98 до 3,5 кгс/см2)	Метран-100-ДА-1050-0,4МПа Yn.en = ±0,15 %	от 4 до 20 мА	SCXI-1308 => SCXI-1102C =>PXI-6289 => АРМ Yди = ±0,05 %	Yди = ±0,3 % e диаnазоне от 98 до 200 кПа 5 = ±0,3% e диаnазоне от 200 до 350 кПа
Статическое давление воздуха за компрессором	от 0 до 1600 кПа (от 0 до 16 кгс/см2)	Метран-100-ДА-1050- 1,6МПа Yn.en = ±0,15 %	от 4 до 20 мА	SCXI-1308 => SCXI-1102C =>PXI-6289 => АРМ Yди = ±0,05 %	Yди = ±0,3 % e диаnазоне от 0 до 800 кПа 5 = ±0,3% e диаnазоне от 800 до 1600 кПа
Давление масляно-воздушной смеси, подводимой к подшипнику опоры компрессора	от 0 до 200 кПа (от 0 до 2 кгс/см2)	Метран-100-ДИ-1151 -0,4МПа Yn.en = ±0,15 %	от 4 до 20 мА	SCXI-1308 => SCXI-1102C =>PXI-6289 => АРМ Yди = ±0,05 %	Yди = ±1%

таблицы 2

1	2	3	4	5	6
Давление масляновоздушной смеси, подводимой к подшипнику опоры турбины	от 0 до 200 кПа (от 0 до 2 кгс/см2)	Метран-100-ДИ-1151 - 0,4МПа Yn.вn = ±0,15 %	от 4 до 20 мА	SCXI-1308 => SCXI-1102C =>PXI-6289 => АРМ Yди = ±0,05 %	Yди = ±1%
Давление в магистрали подвода воздуха к МВР опоры компрессора	от 0 до 300 кПа (от 0 до 3 кгс/см2)	Метран-100-ДИ-1151 -0,6МПа Yn.вn = ±0,15 %	от 4 до 20 мА	SCXI-1308 => SCXI-1102C =>PXI-6289 => АРМ Yди = ±0,05 %	Yди = ±1%
Давление в магистрали подвода воздуха к МВР опоры турбины	от 0 до 300 кПа (от 0 до 3 кгс/см2)	Метран-100-ДИ-1151 -0,6МПа Yn.вn = ±0,15 %	от 4 до 20 мА	SCXI-1308 => SCXI-1102C =>PXI-6289 => АРМ Yди = ±0,05 %	Yди = ±1%
Давление топлива на входе в насос-дозатор 4184	от 0 до 400 кПа (от 0 до 4 кгс/см2)	Метран-100-ДИ-1151 -0,4МПа Yn.вn = ±0,15 %	от 4 до 20 мА	SCXI-1308 => SCXI-1102C =>PXI-6289 => АРМ Yди = ±0,05 %	Yди = ±1%
Давление воздуха на раскрутку ротора ТК от стендовой воздушной системы высокого давления	от 0 до 15000 кПа (от 0 до 150 кгс/см2)	Aplisens PC-28/ 0-25МПа Yn.вn = ±0,2 %	от 4 до 20 мА	SCXI-1308 => SCXI-1102C =>PXI-6289 => АРМ Yди = ±0,05 %	Yвn = ±1,0 % в диапазоне от 0 до 10000 кПа 5 = ±1,0% в диапазоне от 10000 до 15000 кПа
Давление воздуха перед воспламенителем в системе подачи воздуха к воспламенителю	от 0 до 1000 кПа (от 0 до 10 кгс/см2)	Метран-100-ДИ-1151 -2,5МПа Yn.вn = ±0,15 %	от 4 до 20 мА	SCXI-1308 => SCXI-1102C =>PXI-6289 => АРМ Yди = ±0,05 %	Yди = ±1%
Давление перед системой подачи топлива к воспламенителям	от 0 до 2000 кПа (от 0 до 20 кгс/см2)	Метран-100-ДИ-1151 -2,5МПа Yn.вn = ±0,15 %	от 4 до 20 мА	SCXI-1308 => SCXI-1102C =>PXI-6289 => АРМ Yди = ±0,05 %	Yди = ±1%
Перепад давления топлива на гидравлических фильтрах	от 0 до 392,266 кПа (от 0 до 4 кгс/см2)	Метран-100-ДД-1450 -0,4МПа Yn.вn = ±0,15 %	от 4 до 20 мА	SCXI-1308 => SCXI-1102C =>PXI-6289 => АРМ Yди = ±0,05 %	Yди = ±1%

таблицы 2

1	2	3	4	5	6
Напряжение постоянного тока (телеметрические сигналы)	от 0 до 10 В	-	от 0 до 10 В	ADAM-3014=>SCXI-1308 => SCXI-1102С =>PXI-6289 => АРМ 7д„ = ±0,05 %	7д„ = ±0,05 %
Сила постоянного тока	от 4 до 20 мА		от 4 до 20 мА	SCXI-1308 => SCXI-1102С =>PXI-6232 => АРМ 7д„ = ±0,05 %	7д„ = ±0,05 %
Напряжение постоянного тока, соответствующего значениям температуры газообразных сред, температуры корпусов и деталей ГТД	от -2 до 55 мВ		мВ, соответствующие НСХ ХА (К), XK(L) по ГОСТ Р 8.585-2001	EX1048 => АРМ	Yвп = ±0,02 %
	от 0 до 52,410 мВ		мВ, соответствующие НСХ ХА (К), по ГОСТ Р 8.585-2001
	от 0,798 до 16,397 мВ		мВ, соответствующие НСХ ХА (К), по ГОСТ Р 8.585-2001		Yвп = ±0,07 %
	от 1,290 до 31,492 мВ		мВ, соответствующие НСХ XK(L) по ГОСТ Р 8.585-2001		Yвп = ±0,04 %
	от 0 до 45,119 мВ		мВ, соответствующие НСХ ХА (К), по ГОСТ Р 8.585-2001		Yди = ±0,03 %
Сила постоянного тока, соответствующая значениям вибрации в диапазоне от 0 до 200 мм/с	от 4 до 20 мА	-	от 4 до 20 мА	SCXI-1308 => SCXI-1102С =>PXI-6289 => АРМ	7д„ = ±0,05 %
Примечание Ап, Yn.вn. - пределы допускаемых абсолютных или приведенных к верхнему пределу диапазона измерений погрешностей ПИП в рабочих условиях; Yди - пределы допускаемой основной приведенной к диапазону измерений погрешности ПИП; 5 - пределы допускаемой относительной погрешности; А - пределы допускаемой абсолютной погрешности.

Таблица 3 - Технические

Наименование	Значение
Условия эксплуатации:
- температура окружающей среды:
в пультовой, °С	от +10 до +30
в испытательном боксе, °С	от -40 до +40
- относительная влажность при температуре +25 °С, %	до 80
- атмосферное давление, кПа	от 84 до 106,7

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом, а также графическим способом на информационные таблички, закрепленные на стойках системы.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество, шт./экз.
Система автоматизированная информационно-измерительная ИС-15-1	ИС-15-1	1
Руководство по эксплуатации	007-0538-ИС-15-1-2024 РЭ	1 экз.
Формуляр	007-0537-ИС-15-1-2024ФО	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе «Методы прямых измерений» руководства по эксплуатации 007-0538-ИС-15-1-2024 РЭ.

Нормативные документы, устанавливающие требования к средству измерений.

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения;

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1^10^-16 до 100 А»;

Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об измерений постоянного

Правообладатель

Публичное акционерное общество «ОДК-Сатурн» (ПАО «ОДК-Сатурн») ИНН 7610052644

Адрес юридического лица: 152903, Ярославская обл., г. Рыбинск, пр-кт Ленина, д. 163 Телефоны: (4855) 32-81-00 Факс: (4855) 32-90-00

E-mail: saturn@uec-satum.ru

Web-сайт: www.uecrus.com

Изготовитель

Публичное акционерное общество «ОДК-Сатурн» (ПАО «ОДК-Сатурн») ИНН 7610052644

Адрес: 152903, Ярославская обл., г. Рыбинск, пр-кт Ленина, д. 163

Телефоны: (4855) 32-81-00

Факс: (4855) 32-90-00

E-mail: satum@uec-saturn.ru

Web-сайт: www.uecrus.com

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон: (495) 437-55-77

Факс: (495) 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «19» ноября 2024 г. № 2713

Регистрационный № 93838-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи аналоговых сигналов измерительные НПТ-1

НПТ-1 (далее -преобразователи) предназначены для измерений и преобразований сигналов напряжения постоянного тока и электрического сопротивления постоянному току (в том числе сигналов от термоэлектрических преобразователей и термопреобразователей сопротивления, потенциометров) в силу и напряжение постоянного тока.

Описание средства измерений

Принцип действия преобразователей основан на измерении аналоговых входных сигналов, получаемых от первичных преобразователей (датчиков) различных физических величин, в цифровую форму с помощью аналого-цифрового преобразователя (АЦП), дальнейшей его обработке микропроцессором и последующем преобразовании на цифро-аналоговом преобразователе (ЦАП) в аналоговый сигнал силы и (или) напряжения постоянного тока.

Преобразователи являются микропроцессорными переконфигурируемыми (потребителем) устройствами.

Преобразователи выпускаются общепромышленного и взрывозащищенного исполнения.

Конструктивно преобразователи выполнены в пластмассовых корпусах для крепления на DIN-рейку. На корпусе преобразователей имеются разъемы для подключения источника питания, входных/выходных цепей и конфигурационный разъём USB.

Конструкция преобразователей не требует дополнительной защиты от несанкционированной настройки и вмешательств, которые могут привести к искажению результатов измерений.

Структура и расшифровка условного обозначения исполнений преобразователей приведена на рисунке 1 и в таблице 1.

нпт-1 I |~Х~|. ГХ~|.      . ГХ~|. Щ 1 2 3 4 5

Рисунок 1 - Структура условного обозначения преобразователей

Таблица 1 -

обозначения п

Позиция	Код	Описание
1	М	Тип корпуса: корпус шириной 12 мм для крепления на DIN-рейку, 8 клемм
2	00	Тип входного сигнала: напряжение постоянного тока (сигналы от термоэлектрических преобразователей) и электрическое сопротивление постоянному току (в том числе сигналов от термопреобразователей сопротивления, потенциометров)
3	1	Число каналов: один
4	3	Тип выходного сигнала: сила постоянного тока от 0 до 5 мА, от 0 до 20 мА, от 4 до 20 мА, напряжение постоянного тока от 0 до 5 В, от 0 до 10 В, от 2 до 10 В
5	отсутствует Ex	Исполнение: общепромышленное искробезопасное (содержащее искробезопасные цепи)

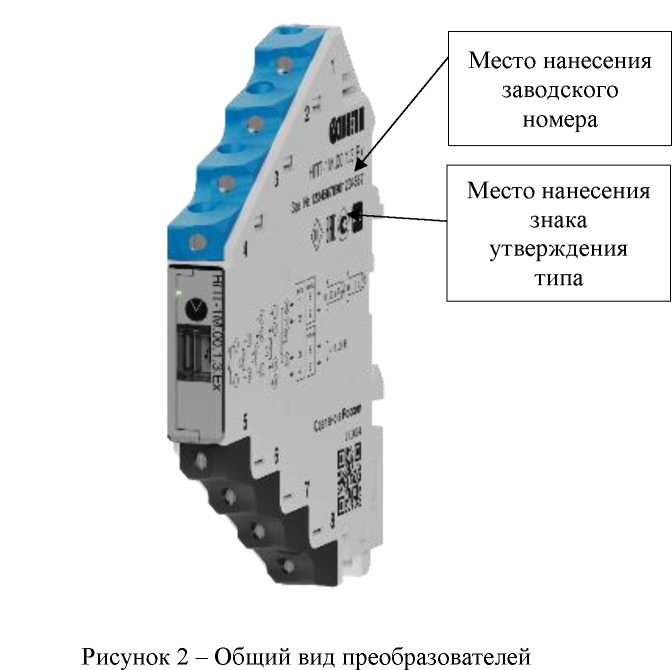

Общий вид преобразователей приведён на рисунке 2. Допускается изготовление преобразователей с другим цветом корпуса.

Пломбирование преобразователей не предусмотрено.

Заводской номер, состоящий из арабских цифр, и знак утверждения типа наносятся на корпус преобразователей типографским методом, методом гравировки, или другим методом, предусмотренным изготовителем, в местах, приведённых на рисунке 2. Нанесение знака поверки на корпус преобразователя не предусмотрено конструкцией.

Программное обеспечение

Преобразователи имеют встроенное программное обеспечение (далее - ПО), устанавливаемое в энергонезависимую память при изготовлении, выполняющее функции измерений и преобразований.

Конструкция преобразователей исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию.

Встроенное ПО является метрологически значимым.

Идентификационные данные встроенного ПО приведены в таблице 2.

Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014.

Таблица 2 -

ПО

данные

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	отсутствует
Номер версии (идентификационный номер) ПО	не ниже 2.0
Цифровой идентификатор программного обеспечения	-

Метрологические и технические характеристики

Метрологические и основные технические характеристики преобразователей приведены в таблицах 3-4.

Таблица 3 - Метрологические характеристики

таблицы 3

Тип входного сигнала	Диапазон измерений и преобразований1)	Диапазон выходных сигналов	Пределы допускаемой основной2) приведенной к диапазону измерений и преобразований3) погрешности (у), %
Преобразователи термоэлектрические по DIN 43710
L	от -200 до +900 °С (от -8,15 до +53,14 мВ)	от 0 до 5 мА от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 0 до 10 В от 2 до 10 В	±0,54)
Электрическое сопротивление постоянному току
Электрическое сопротивление постоянному току	от 0 до 1000 Ом	от 0 до 5 мА от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 0 до 10 В от 2 до 10 В	±0,25
Потенциометры	от 0 до 100 % (от 0 до 1000 Ом)
Примечания: 1) Указаны предельные значения диапазона измерений и преобразований, возможна пользовательская настройка на более узкий диапазон в указанных пределах; 2)   Пределы допускаемой дополнительной приведенной погрешности, при изменении температуры окружающей среды от нормальных условий на каждые 10 °С изменения температуры в диапазоне рабочих температур, равняются 0,5-у; 3) Нормирующим значением для основной погрешности является максимальный диапазон измерений и преобразований для каждой номинальной статической характеристики вне зависимости от программно-установленного диапазона. 4) Пределы допускаемой основной погрешности при работе с термоэлектрическими преобразователями указаны с учетом погрешности компенсации температуры холодного спая.

Таблица 4 - Основные технические характеристики

Наименование характеристики	Значение
Нормальные условия применения: -  температура окружающей среды, °С -  относительная влажность воздуха без конденсации, %	от +15 до +25 от 30 до 80
Рабочие условия применения: -  температура окружающей среды, °С -  относительная влажность воздуха без конденсации, %	от -40 до +70 от 10 до 95
Номинальное значение напряжения питания постоянного тока, В	24
Габаритные размеры (ДхВ^Ш), мм, не более:	89x113x12
Масса, кг, не более	0,2
Средняя наработка на отказ, ч, не менее	50 000
Средний срок службы, лет, не менее	12
Маркировка взрывозащиты по ГОСТ 31610.0-2014	[Ex ia Ma] I [Ex ia Ga] IIC [Ex ia Da] IIIC

Знак утверждения типа

наносится на корпус преобразователей типографским методом, методом гравировки, или другим методом, не ухудшающим качеств, а также на титульный лист эксплуатационной документации типографским способом.

Комплектность средства измерений

Преобразователи поставляются в комплектности в соответствии с таблицей 5.

Таблица 5 - Комплектность п]

Наименование	Обозначение	Количество
Преобразователь аналоговых сигналов измерительный	НПТ-1	1 шт.
Паспорт и Гарантийный талон	КУВФ.405541.017 ПС	1 экз.
Руководство по эксплуатации	КУВФ.405541.017 РЭ	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 4 Руководства по эксплуатации КУВФ.405541.017 РЭ.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования;

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 № 3456 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;

Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении Государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1^10^-16 до 100 А»;

ТУ 26.51.43-008-46526536-2023. Преобразователи      аналоговых      сигналов

измерительные НПТ-1. Технические условия.

Правообладатель

Общество с ограниченной ответственностью «Производственное Объединение

ОВЕН» (ООО «Производственное Объединение ОВЕН») ИНН 7722127111

Юридический адрес: 111024, г. Москва, вн.тер.г. Муниципальный округ Перово, ул. 2-я Энтузиастов, д. 5, к. 5, эт. 4, ком. 404

Телефон (факс): +7 (495) 641-11-56; (+7 (495) 728-41-45)

E-mail: support@owen.ru

Web-сайт: www.owen.ru

Изготовители

Общество с ограниченной ответственностью «Производственное Объединение ОВЕН» (ООО «Производственное Объединение ОВЕН»)

ИНН 7722127111

Юридический адрес: 111024, г. Москва, вн.тер.г. Муниципальный округ Перово, ул. 2-я Энтузиастов, д. 5, к. 5, эт. 4, ком. 404

Адрес места осуществления деятельности: 301830, Тульская обл., г. Богородицк, р-н Богородицкий, пр-д Заводской, д. 2Б

Телефон (факс): +7 (495) 641-11-56; (+7 (495) 728-41-45)

Е-mail: support@owen.ru

Web-сайт: www.owen.ru

Общество с ограниченной ответственностью «Завод № 423» (ООО «Завод № 423») ИНН 7112011490

Адрес: 301830, Тульская обл., г. Богородицк, р-н Богородицкий, пр-д Заводской, стр. 2 «Б»

Телефон (факс): +7 (495) 641-11-56 (+7 (495) 728-41-45)

Е-mail: support@owen.ru

Web-сайт: www.owen.ru

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «19» ноября 2024 г. № 2713

Знак утверждения типа и заводской формате наносятся при помощи лазерной в соответствии с рисунком 2, закрепляемую на преобразователе. Нанесение знака поверки на расходомеры не предусмотрено.

Рисунок 2 - Места нанесения заводского номера и знака утверждения типа на маркировочную табличку

В целях предотвращения несанкционированного доступа к элементам конструкции и клеммам кабельных соединений, предусмотрены места пломбирования, указанные на рисунке 3.

Места пломбирования от несанкционированного доступа

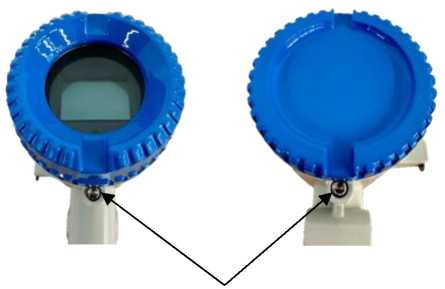

Рисунок 3 - Схема пломбировки от несанкционированного доступа расходомеров вихревых АльфаВихрь

Программное обеспечение

Программное обеспечение (далее - ПО) разделено на метрологически значимую часть и метрологически незначимую часть. Метрологически значимая часть ПО обеспечивает обработку измерительной информации расходомеров, осуществляет расчет объемного расхода и объема жидкостей, газов, массового расхода и массы жидкостей и пара. Метрологически незначимая часть ПО обеспечивает отображение информации на жидкокристаллическом дисплее, преобразование измеренных значений в импульсный, цифровой или аналоговый сигналы.

Калибровочные коэффициенты, параметры настроек, хранятся в энергонезависимой памяти и не могут быть изменены без введения пароля.

Идентификационные данные ПО расходомеров приведены в таблице 1.

Таблица 1 -

данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Vortex
Номер версии (идентификационный номер) ПО	C.x A.x               9.х1)
Примечание: «х» может принимать значение от 0 до 9 и не относится к метрологически значимой части ПО 1) для ВП, оборудованных цифровым выходом RS 485

Уровень защиты от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 «высокий».

Метрологические и технические характеристики

Таблица 2 -

Наименование характеристики	Значение
Диаметры номинальные, DN	от 15 до 300
Диапазон измерения объемного расхода жидкостей, Qvж, м3/ч 1)	от 0,5 до 2500
Диапазон измерения объемного расхода газа при рабочих условиях, Qvг, м3/ч 2)	от 5 до 16000
Пределы допускаемой относительной погрешности измерений объемного расхода (объема), 5v, %3): - жидкость - газ	±0,54); ±0,75; ±1,0; ±1,5 ±1,0; ±1,5; ±2,0
Пределы допускаемой относительной погрешности измерений массового расхода (массы) насыщенного водяного пара, 5м, %3)	±1,25; ±1,5; ±2,0
Диапазон измерений температуры измеряемой среды, °С	от -45 до +350
Пределы допускаемой абсолютной погрешности измерений температуры, °С	±0,5
Диапазон измерений давления измеряемой среды, МПа	от 0 до 10
Пределы допускаемой приведенной к диапазону измерений давления погрешности измерений давления, при использовании встроенного датчика давления, %	±0,5
1) Значения указаны для дистиллированной воды, при температуре +20 °С. 2) Значения указаны для воздуха при температуре 20 °С и давлении 1,013 бар. Зависят от плотности, состава газа и диаметра трубопровода, в котором устанавливается расходомер. 3) При > 20000 Re - число Рейнольдса, вычисляется по формуле: R _    4 • (Q л • D     • V ’ внутр где   Q - расход, м3/с; л - число Пи (3,14159265); DeHymp - внутренний диаметр первичного преобразователя (из паспорта), м; V - кинематическая вязкость измеряемой среды при температуре измерений, м2/с. 4) При специальной калибровке в динамическом диапазоне 1:5

Таблица 3 - Технические

Наименование характеристики	Значение
Диапазон температуры измеряемой среды, °С	от -45 до +250 от -45 до +3501)
Максимальное давление измеряемой среды, МПа, не более	10
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, при 35 °С, % - атмосферное давление, кПа	от -55 до +70 95 от 84 до 106,7
Маркировка взрывозащиты: - исполнение с видом взрывозащиты «взрывонепроницаемые оболочки» - исполнение с видом взрывозащиты «искробезопасная электрическая цепь» - исполнение с комбинированной взрывозащитой	1Ex db IIC T6_T1 Gb X 0Ex ia IIC T5 Ga X 1Ex db ia IIC T5 Gb X
Выходной сигнал: - аналоговый, мА - частотно-импульсный, Гц - цифровой	от 4 до 20 от 0 до 5000 HART, Modbus RTU (RS485), Profibus PA, Profibus DP
Напряжение питания: - напряжение постоянного тока, В	от 11 до 30 3,62)
Степень защиты от внешних воздействий по ГОСТ 14254-20153)	IP66, P66/IP67
1) Высокотемпературное исполнение. 2) С питанием от литиевой батареи. 3) В зависимости от исполнения

Таблица 4 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет	20
Средняя наработка на отказ, часов	150000

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации и паспорта типографским способом, на маркировочную табличку расходомера методом лазерной гравировки.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование	Обозначение	Количество
Расходомер вихревой	АльфаВихрь	1 шт.
Паспорт	ЮНСВ.001.А.001.ПС	1 экз.
Руководство по эксплуатации	ЮНСВ.001.А.001.РЭ	1 экз. на партию

Сведения о методиках (методах) измерений

приведены в п. 2.4 «Конфигурирование расходомера» руководства по эксплуатации ЮНСВ.001.А.001.РЭ «Расходомеры вихревые АльфаВихрь».

Нормативные и технические документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерения массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;

Приказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»;

Приказ Росстандарта от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;

Приказ Росстандарта от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;

Технические условия ТУ 26.51.52-001-04709994-2024 «Расходомеры вихревые АльфаВихрь».

Правообладатель

Общество с ограниченной ответственностью «Альфаметрикс» (OOO «Альфаметрикс») ИНН: 0273910457

Юридический адрес: 450022, Республика Башкортостан, г.о. город Уфа, ул. Генерала Горбатова, д. 2, оф. 401

Телефон: +(347) 299-72-82

E-mail: info@alfametrics.ru

Web-сайт: www.alfametrics.ru

Изготовитель:

Общество с ограниченной ответственностью «Альфаметрикс» (OOO «Альфаметрикс») ИНН: 0273910457

Адрес: 450022, Республика Башкортостан, г.о. город Уфа, ул. Генерала Горбатова, д. 2, оф. 401

Телефон: +(347) 299-72-82

E-mail: info@alfametrics.ru

Web-сайт: www.alfametrics.ru

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Тел./факс: (495) 437-55-77, 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «19» ноября 2024 г. № 2713

Регистрационный № 93840-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Термометры биметаллические WSS

Назначение средства измерений

Термометры биметаллические WSS (далее по тексту - термометры) предназначены для измерений температуры жидких, сыпучих и газообразных сред.

Описание средства измерений

Принцип действия термометров основан на упругой деформации, возникающей под воздействием температуры двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры биметаллическая спираль изгибается в сторону материала с меньшим коэффициентом линейного расширения, изгиб с помощью кинематического узла преобразуется во вращательное движение стрелки, показывающей измеряемое значение температуры по шкале термометра.

Конструктивно термометры состоят из круглого корпуса, в котором размещены циферблат и кинематический механизм со стрелкой, и биметаллического спирального термочувствительного элемента в защитной трубке (термобаллона). Корпус и термобаллон термометров изготавливаются из нержавеющей стали различных марок. Термометры имеют исполнения с различными способами крепления термобаллона к корпусу.

Термометры относятся к показывающим стрелочным приборам погружного типа.

Схема составления условного обозначения термометров в зависимости от исполнения приведена в таблице 1.

Таблица 1 - Схема составления условного обозначения термометров WSS

Термометр биметаллический WSS - □ □ □
	1 2 3
1. Диаметр корпуса, мм
3	60
4	100
5	150
2. Тип присоединения корпус-штуцер термобаллона
0	Осевое (аксиальное)
1	Радиальное
5	Угловая термогильза
6	Прямая термогильза
7	Универсальная термогильза
8	Универсальное (поворотно-откидное)

3. Тип монтажного присоединения
1	Штуцер с внешней резьбой
2	Штуцер с внутренней резьбой

Фотографии общего вида термометров биметаллических WSS с указанием места нанесения заводского номера приведены на рисунке 1.

Заводской номер термометров в виде буквенно-цифрового обозначения, состоящего из арабских цифр, наносится на шкалу термометров. Конструкция термометров предусматривает нанесение знака поверки на его корпус или на защитное стекло.

Пломбирование термометров не предусмотрено.

Место нанесения заводского номера

Рисунок 1 - Общий вид термометров биметаллических WSS с указанием места нанесения заводского номера

Метрологические и технические характеристики

Метрологические и основные технические характеристики термометров биметаллических WSS приведены в таблицах 2-3

Таблица 2 - Метрологические характеристики
Диапазон измерений температуры (шкала)(1)(2), °С	Цена деления шкалы, °С	Пределы допускаемой абсолютной погрешности (Л) (2)(3), °С
от -80 до +40	2	±3,0
от -50 до +100	2	±3,0
от -10 до +40	1	±1,5
от 0 до +50	1	±1,5
от 0 до +100	2	±2,0
от 0 до +150	2	±3,0
от 0 до +200	2	±3,0
от 0 до +300	5	±7,5
от 0 до +400	10	±10,0
от 0 до +500	10	±10,0
Примечания: (1) - По специальному заказу допускается изготовление термометров, имеющих другие промежуточные диапазоны измерений, не указанные в таблице, но в пределах значений, приведенных в таблице и с минимальным интервалом измерений (разница верхнего и нижнего пределов диапазона измерений) не менее 50 °С. Пределы допускаемой абсолютной погрешности для такого промежуточного диапазона, соответствуют значениям погрешности для наиболее близкого к нему диапазона измерений, указанного в таблице. (2) - Значения диапазона измерений и класса точности конкретного термометра приведены в его паспорте. (3) - Вариация показаний термометра не превышает значений допускаемой абсолютной погрешности.

Таблица 3 - Основные технические

Наименование характеристики	Значение
Диаметр корпуса, мм	60; 100;150
Диаметр термобаллона, мм	6; 10
Длина термобаллона, мм	75; 100; 150; 200; 250; 300; 400; 500;750;1000
Масса, кг, не более	10
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более	от -40 до +85 95
Средний срок службы, лет, не менее	5
Средняя наработка до отказа, ч	40 000

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность

Наименование	Обозначение	Количество
Термометр биметаллический	WSS(1)	1 шт.
Паспорт	-	1 экз.
Примечания: (1) - исполнение в соответствии с заказом.

Сведения о методиках (методах) измерений приведены в разделе «Проведение измерений» паспорта.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;

Стандарт предприятия изготовителя Shanghai Automation Instrumentation Co., LTD, Китай.

Правообладатель

Shanghai Automation Instrumentation Co., LTD, Китай Адрес: 28 Changji Road, Jiading District, Shanghai E-mail: xhh5711@163.com

Web-сайт: http://www.saic.sh.cn/

Изготовитель

Shanghai Automation Instrumentation Co., LTD, Китай

Адрес: 28 Changji Road, Jiading District, Shanghai

Е-mail: xhh5711@163.com

Web-сайт: http://www.saic.sh.cn/

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «19» ноября 2024 г. № 2713

Регистрационный № 93841-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи термоэлектрические WR

Назначение средства измерений

Преобразователи термоэлектрические WR (далее по тексту - термопреобразователи или ТП) предназначены для измерений температуры жидких, сыпучих и газообразных сред, не агрессивных к материалу защитной оболочки (арматуры) или гильзы ТП.

Описание средства измерений

Принцип работы термопреобразователей основан на явлении возникновения термоэлектродвижущей силы (ТЭДС) в электрической цепи, состоящей из двух разнородных металлов или сплавов, места соединений (спаи) которых находятся при разной температуре. Величина термоэлектродвижущей силы определяется типом материалов чувствительных элементов (ЧЭ) и разностью температур мест соединения (спаев) чувствительных элементов.

ТП изготавливаются в следующей серии: WRG. ТП данной серии имеют исполнения, различающиеся по метрологическим и техническим характеристикам, а также по конструктивному исполнению. Расшифровка структуры условного обозначения исполнений термопреобразователей (код заказа) приведена в таблице 1.

Конструктивно термопреобразователи состоят из сменной или несменной измерительной вставки, выполненной на основе термопарного кабеля или термоэлектродных проводов (в т.ч. с керамическими изоляторами), соединительной головки и защитной арматуры с различными видами технологических соединений, и монтажных элементов.

Монтаж ТП на объектах измерений осуществляется с помощью штуцерных или фланцевых соединений различного типа. Для измерений температуры при высоких давлениях и скоростях потока предусмотрены дополнительные сменные защитные гильзы, конструкция и материал которых зависит от допускаемых параметров измеряемой среды. Технические характеристики защитных гильз приведены в технической документации предприятия-изготовителя.

Таблица 1 - Код заказа преобразователей термоэлектрических WR

WRG□K□-□□□-□□□□□-□□-□□ / □ 1   2   3 4 5   6 7 8 9 10 11 12 13 14 15
1 Условное обозначение типа НСХ ТП по ГОСТ Р 8.585-2001
K	K
N	N
E	E
J	J
T	T
S	S

R	R
B	B
2. Количество ЧЭ
Обозначение отсутствует	Один
2	Два
3. Тип соединительной головки
5	Водонепроницаемая соединительная головка из литого алюминия
5А	Водонепроницаемая соединительная головка из нержавеющей стали 304
5F	Водонепроницаемая соединительная головка из литого алюминия с защитой от соляного тумана
5HL	Водонепроницаемая соединительная головка из нержавеющей стали 316L
7	Соединительная головка во взрывозащищенном исполнении из литого алюминия
7А	Соединительная    головка    во    взрывозащищенном    исполнении из нержавеющей стали 304
7F	Соединительная головка во взрывозащищенном исполнении из литого алюминия с защитой от соляного тумана
7HL	Соединительная    головка    во    взрывозащищенном    исполнении из нержавеющей стали 316L
9	Соединительная головка из литого алюминия JDY
9A	Соединительная головка из нержавеющей стали 304 JDY
9F	Соединительная головка из литого алюминия с защитой от соляного тумана
9HL	Соединительная головка из нержавеющей стали 316L JDY
4. Тип горячих спаев ТП
1	Открытый спай
2	Заземленный спай
3	Изолированный спай
5. Тип конструктивного исполнения
SGT	Подпружиненная конструкция с резьбовым фиксирующим соединением
SGK	Конструкция с уплотнением, с резьбовым фиксирующим соединением
SGH	Сварная конструкция с уплотнением и резьбовым фиксирующим соединением
UT	Подпружиненная конструкция с соединением подвижного типа
UH	Сварная конструкция с уплотнением неподвижного типа
6. Класс допуска по ГОСТ Р 8.585-2001
1	Класс 1 (для ТП с НСХ типов: K, N, E, J, T)
2	Класс 2, 3 (для ТП с НСХ типов: K, N, E, J, T)
P	Класс 2 (для ТП с НСХ типов: S, R) Класс 3 (для ТП с НСХ типа B)
7. Диаметр монтажной части ТП (мм)
E	3
F	4
G	4,5
H	5
J	6
K	8
	Другой диаметр (по специальному заказу), но не более 25 мм
8. Общая длина ТП без учета клеммной головки (мм)

9. Материал защитной арматуры
G	0Cr18Ni9Ti (нержавеющая сталь)
H	316 (нержавеющая сталь)
HL	316L (нержавеющая сталь)
B	GH3030 (жаропрочный сплав)
C	GH3039 (жаропрочный сплав)
N	Inconel600 (жаропрочный сплав)
Примечание: возможно изготовление из других материалов по специальному заказу.
10. Длина погружаемой (монтажной) части (мм)
11. Тип внутренней резьбы в соединительной головке
M	Внутренняя резьба М20х 1.5
N	Внутренняя резьба NPT 1/2”
G	Внутренняя резьба G 1/2”
Z	Внутренняя резьба ZG 1/2”
12. Тип кабельного разъема соединительной головки
Обозначение отсутствует	Разъем из полиамида
D	Водонепроницаемый разъем из нержавеющей стали
13. Материал резьбового соединения
A	304 (нержавеющая сталь)
H	316 (нержавеющая сталь)
HL	316L (нержавеющая сталь)
Примечание: возможно изготовление из других материалов по специальному заказу.
14. Тип резьбы
М20	М20Х1.5
	Другой размер (по специальному заказу)
15. Тип защитной гильзы или других дополнительных крепежных элементов
BL01	Защитная гильза с фиксированной резьбой BL01
BL03	Защитная гильза с фиксированной резьбой BL03
BDL	Защитная гильза с фиксированной резьбой BDL
BH01	Приваренная защитная гильза BH01
BDH	Приваренная защитная гильза BDH
BF02A	Защитная гильза с фланцевым соединением BF02A
BF02B	Защитная гильза с фланцевым соединением BF02B
BF03	Защитная гильза с фланцевым соединением BF03
	Монтажный кронштейн типа ZJ-2 и др. (по специальному заказу)

Заводской номер в виде буквенно-цифрового кода, состоящего из латинских букв, арабских цифр и разделителей в виде «-» и «/», в зависимости от конструктивного исполнения ТС наносится различными способами, принятыми на заводе-изготовителе, на этикетку (наклейку) или на металлическую пластину (шильдик), прикрепляемую к корпусу самого термопреобразователя или к кабелю с удлинительными проводами. Конструкция ТП не предусматривает нанесение знака поверки на средство измерений.

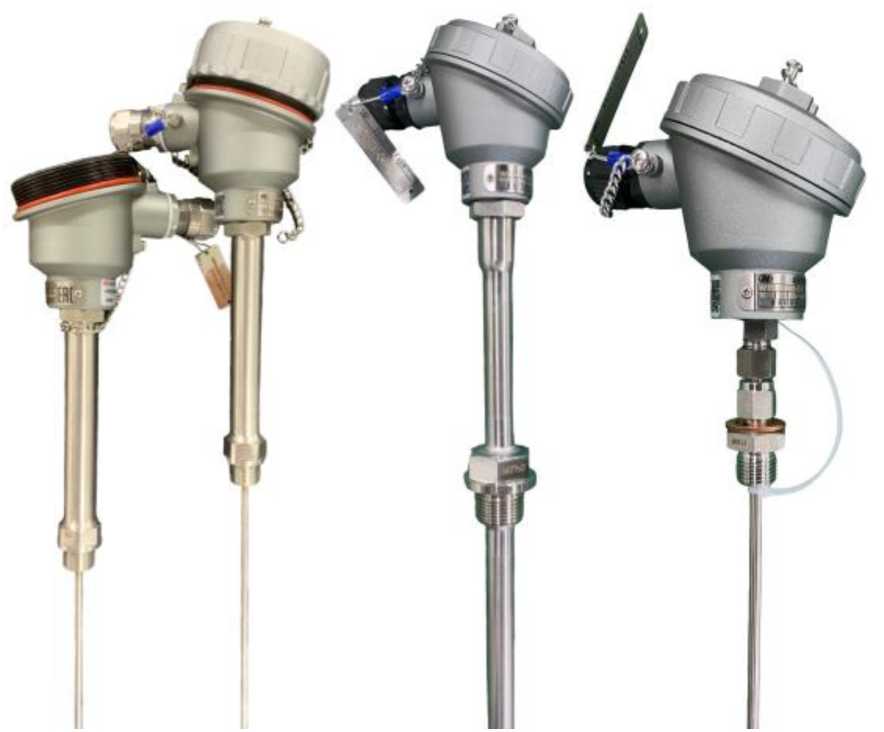

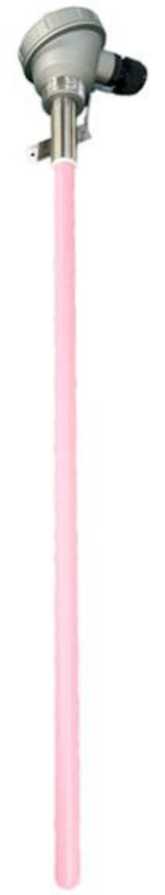

Фотографии общего вида ТП с указанием место нанесения заводского номера приведены на рисунках 1-2.

Рисунок 2 - Преобразователи термоэлектрические WR

Пломбирование термопреобразователей не предусмотрено.

Метрологические и технические характеристики

Метрологические характеристики преобразователей приведены в таблице 2, основные технические характеристики - в таблице 3.

Таблица 2 - Метрологические характеристики

Условное обозначение НСХ	Класс допуска	Диапазон измерений температуры, °С	Пределы допускаемых отклонений ТЭДС ТП от НСХ, °С (где t - значение измеряемой температуры, °С) (1)
К, N	1	от -40 до +375 включ. св. +375 до +1200	±1,5 ±0,004-t
	2	от -40 до +333 включ. св. +333 до +1200	±2,5 ±0,0075^t
	3	от -196 до -167 включ. св. -167 до +40	±0,015-|t| ±2,5
J	1	от -40 до +375 включ. св. +375 до +750	±1,5 ±0,004-t
	2	от -40 до +333 включ. св. +333 до +800	±2,5 ±0,0075^t
T	1	от -40 до +125 включ. св. +125 до +350	±0,5 ±0,004-t
	2	от -40 до +135 включ. св. +135 до +400	±1,0 ±0,0075^t
	3	от -196 до -66 включ. св. -66 до +40	±0,015-|t| ±1,0
E	1	от -40 до +375 включ. св. +375 до +800	±1,5 ±0,004-t
	2	от -40 до +333 включ. св. +333 до +900	±2,5 ±0,0075^t
	3	от -196 до -167 включ. св. -167 до +40	±0,015-|t| ±2,5
S, R	2	от 0 до +600 включ. св. +600 до +1400	±1,5 ±0,0025^t
B	3	от +600 до +800 включ. св. +800 до +1500	±4,0 ±0,005-t

Примечание:

⁽¹⁾ Рабочий диапазон измерений температуры конкретного ТП находится внутри диапазона измерений температуры, приведенного в таблице, определяется конструктивным исполнением ТП и указан на шильдике (на этикетке) и приведен в паспорте на изделие.

Таблица 3 - Основные технические

Наименование характеристики	Значение
Количество ЧЭ в ТП, шт.	1 или 2
Электрическое сопротивление изоляции при температуре от +18 до +28 °С и относительной влажности воздуха от 30 до 80 %, МОм (при 500 В), не менее	1000
Длина монтажной части ТП, мм:	от 100 до 50000
Диаметр монтажной части ТП, мм	от 3 до 25
Масса (без учета защитной гильзы), кг, не более	30
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более	от -60 до +75 95
Маркировка взрывозащиты	1Ex db IIC Т6_Т1 Gb X 0Ex ia IIC Т6_Т1 Ga X Ex tb IIIC T85°C Db X
Степень защиты оболочки по ГОСТ 14254-2015	IP66
Средняя наработка до отказа (в зависимости от типа НСХ ТП), ч, не менее: - для ТП c НСХ типов «К», «J», «Е», «Т», «N» - для ТП c НСХ типов «R», «S», «В»	40000 20000
Средний срок службы ТП (в зависимости от типа НСХ ТП), лет, не менее: - для ТП c НСХ типов «К», «J», «Е», «Т», «N» - для ТП c НСХ типов «R», «S», «В»	8 4

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Преобразователь термоэлектрический	WR (1)	1 шт.
Паспорт	-	1 экз.
Гильза защитная	-	1 шт.(2)
Примечания: (1) - обозначение исполнения ТП в соответствии с заказом; (2) - по дополнительному заказу.

Сведения о методиках (методах) измерений приведены в разделе «Проведение измерений» Паспорта.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования;

ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия;

Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;

Стандарт предприятия-изготовителя Chongqing Chuanyi Instrument NO.17 Factory Co.,Ltd, Китай.

Правообладатель

Chongqing Chuanyi Instrument NO.17 Factory Co.,Ltd, Китай

Адрес: No. 879, Caihelu Road, Caijiagangzhen Town, Beibei District, Chongqing, China Телефон: +86-023-68262292

E-mail: jiangyin@sic17.cn

Изготовитель

Chongqing Chuanyi Instrument NO.17 Factory Co.,Ltd, Китай

Адрес: No. 879, Caihelu Road, Caijiagangzhen Town, Beibei District, Chongqing, China Телефон: +86-023-68262292

E-mail: jiangyin@sic17.cn

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)

Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «19» ноября 2024 г. № 2713

Регистрационный № 93842-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи вибрации TS-V-36C

Назначение средства измерений

Преобразователи вибрации TS-V-36C (далее - преобразователи) предназначены для измерений параметров вибрации (виброускорение и виброскорость).

Описание средства измерений

Принцип действия преобразователей основан на изменении емкости чувствительного элемента при перемещении инерционной массы под действием вибрации и преобразования измеренной емкости в выходной сигнал.

Преобразователи представляют собой микроэлектромеханические системы (МЭМС) и состоят из чувствительного элемента и электронной схемы, заключенных в едином металлическом корпусе.

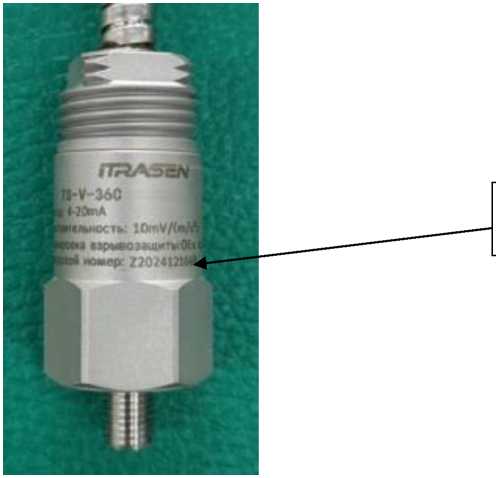

Общий вид преобразователей TS-V-36C представлен на рисунке 1.

Преобразователи не подлежат пломбированию.

Заводские номера преобразователей в цифро-буквенном формате наносятся на корпус методом лазерной гравировки. Нанесение знака поверки на средство измерений не предусмотрено.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Диапазоны измерений значений виброускорения, м/с2	от 0,1 до 500
Номинальное значение коэффициента преобразования на базовой частоте 160 Гц, мВ/(м^с-2)	10
Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения на базовой частоте 160 Гц, %	±10
Диапазон рабочих частот, Гц	от 4 до 1000
Нелинейность амплитудной характеристики, %, не более	±7
Неравномерность частотной характеристики относительно базовой частоты 160 Гц, дБ	±1
Относительный коэффициент поперечного преобразования, %, не более	5
Пределы допускаемого отклонения коэффициента преобразования от изменения температуры окружающей среды в диапазоне рабочих температур, %/°С	±0,1
Диапазоны измерений значений виброскорости, мм/с	от 0 до 20
Диапазон выходного тока, мА	от 4 до 20
Номинальное значение коэффициента преобразования на базовой частоте 160 Гц, мА/(мм^с-1)	0,8
Пределы допускаемой основной относительной погрешности воспроизведения значений выходного тока, %, не более	±2
Пределы допускаемой дополнительной погрешности воспроизведения значений выходного тока, вызванной изменением температуры окружающей среды в диапазоне рабочих температур, %/°С	±0,1

Таблица 2 - Основные технические

Наименование характеристики	Значение
Нормальные условия измерений: - температура окружающей среды, °С	от +15 до +25
Напряжение питания постоянного тока, В	от 18 до 28
Условия эксплуатации: - температура окружающей среды, °С	от -52 до +60
Маркировка взрывозащиты	0Ex ia IIC Т6 Ga X
Габаритные размеры (диаметрхвысота), мм, не более	033x68
Масса, г, не более	150

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации методом печати или наклейки.

Комплектность средства измерений

Таблица 3 - Комплектность

Наименование	Количество
Преобразователь вибрации TS-V-36C	1 шт.
Руководство по эксплуатации	1 экз.

Сведения о методиках (методах) измерений

приведены в руководстве по эксплуатации «Преобразователи вибрации TS-V-36C», раздел «Технология установки».

Приказ Росстандарта от 27 декабря 2018 г. № 2772 государственной поверочной схемы для средств измерений виброскорости, виброускорения и углового ускорения»;

Стандарт предприятия CCS № 13.

Правообладатель

Jiangyin iTrasen Automation Meter Co., Ltd., Китай

Адрес: Building 20, Liandong U-Valley (Jinshan Zhizao No. 128 Jinshan

Road, National High tech Zone, Jiangyin City, Jiangsu Province

Web-сайт: www.itrasen.com

E-mail: 13771208899@163.com

Изготовитель

Jiangyin iTrasen Automation Meter Co., Ltd., Китай

Адрес: Building 20, Liandong U-Valley (Jinshan Zhizao No. 128 Jinshan

Road, National High tech Zone, Jiangyin City, Jiangsu Province

Web-сайт: www.itrasen.com

E-mail: 13771208899@163.com

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел./факс: (495)437-55-77 / 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «19» ноября 2024 г. № 2713

Регистрационный № 93844-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Меры длин волн и интенсивности флуоресценции (комплект)

Назначение средства измерений

Меры длин волн и интенсивности флуоресценции (комплект) (далее по тексту -комплект мер) предназначены для хранения и передачи единиц длины волны и интенсивности флуоресценции.

Описание средства измерений

Комплекты мер представляют собой набор, состоящий из двух стержней с квадратным сечением, изготовленных из специальных флуоресцентных стекол на основе оксидной матрицы, активированных ионами переходных металлов. Материал стержня (меры) находится в твердом агрегатном состоянии. Меры помещены в специальный футляр. На каждый стержень (меру) из комплекта нанесена маркировка «1» или «2».

Общий вид комплекта мер и его маркировка приведены на рисунке 1.

Маркировка комплекта мер выполнена типографским способом на этикетке, прикрепляемой к футляру, в котором упакованы меры.

Нанесение знака поверки на комплект мер не предусмотрено. Пломбирование комплекта мер не предусмотрено.

Метрологические и технические характеристики

Метрологические и технические характеристики комплекта мер приведены в таблицах 1 и 2.

Таблица 1 -

комплекта

Наименование характеристики	Значение
	«1»	«2»
Диапазон длин волн эмиссии, нм	от 400 до 650	от 490 до 800
Пределы допускаемой абсолютной погрешности измерения длин волн, нм	+1,0
Диапазон интенсивности флуоресценции, ОЕФ*	от 0,1 до 2,0
Пределы допускаемой относительной погрешности измерения интенсивности флуоресценции, %	+10
Номинальное значение длин волн максимума эмиссии**, нм	416	513
	436	664
	535	750
	551	-
	586	-
	611	-
Диапазон допускаемых значений длин волн максимума эмиссии, нм	от 400 до 425	от 490 до 530
	от 430 до 450	от 635 до 685
	от 525 до 545	от 730 до 800
	от 545 до 565	-
	от 575 до 595	-
	от 600 до 650	-
* ОЕФ - относительная единица флуоресценции, соответствует интенсивности эмиссии флуоресцеина натрия при концентрации 1 мг/дм3 при возбуждении на длине волны 405 нм ** Действительные значения длин волн максимума эмиссии определяются при первичной поверке, уточняются при периодической поверке

Таблица 2 - Основные технические

комплекта

Наименование характеристики	Значение
	«1»	«2»
Длина волны возбуждения, нм	384	358
Габаритные размеры, мм:
- поперечное сечение	(12,5 + 0,5) X (12,5 + 0,5)
- высота	45 + 2
Масса, кг, не более	0,05
Условия эксплуатации:
- температура окружающего воздуха, °С	от + 15 до + 25
- относительная влажность воздуха, %,
не более	80
- атмосферное давление, кПа	от 94 до 106

Знак утверждения типа

наносится на титульный лист паспорта комплекта мер и этикетку футляра типографским способом.

Комплектность средства измерений

Комплектность средства измерений приведена в таблице 3.

Таблица 3 - Комплектность

Наименование	Обозначение	Количество, шт.
Меры длин волн и интенсивности флуоресценции (комплект)	КВФШ.201159.023	1
Паспорт	КВФШ.201159.023 ПС	1
Руководство по эксплуатации	КВФШ.201159.023 РЭ	1
Футляр	-	1

документа

КВФШ.201159.023 РЭ «Меры длин волн и интенсивности флуоресценции (комплект). Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении государственной поверочной схемы для средств измерений длины в диапазоне от 1^10“⁹ до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;

Приказ Росстандарта от 7 августа 2023 г. № 1569 «Об утверждении Государственной поверочной схемы для средств измерений массовой (молярной) доли и массовой (молярной) концентрации, а также флуоресценции в жидких и твердых веществах и материалах на основе спектральных методов»;

КВФШ.201159.023 ТУ «Меры длин волн и интенсивности флуоресценции (комплект). Технические условия».

Правообладатель

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский     институт     оптико-физических     измерений»

(ФГБУ «ВНИИОФИ»)

ИНН 979338933

Юридический адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Изготовитель

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский     институт     оптико-физических     измерений»

(ФГБУ «ВНИИОФИ»)

ИНН 979338933

Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон: +7 (495) 437-56-33

Факс: +7 (495) 437-31-47

E-mail: vniiofi@vniiofi.ru

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский     институт     оптико-физических     измерений»

(ФГБУ «ВНИИОФИ»)

ИНН 9729338933

Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон: +7 (495) 437-56-33

Факс: +7 (495) 437-31-47

E-mail: vniiofi@vniiofi.ru

Уникальный номер записи в реестре аккредитованных лиц № 30003-2014.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «19» ноября 2024 г. № 2713

Регистрационный № 93845-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики электрической энергии однофазные многофункциональные ОЭС-1

Назначение средства измерений

Счетчики электрической энергии однофазные многофункциональные ОЭС-1 (далее - счетчики) предназначены для измерения активной и реактивной (или только активной) электрической энергии прямого и обратного (или только прямого) направления по дифференцированным во времени тарифам в однофазных сетях переменного тока промышленной частоты.

Описание средства измерений

Принцип действия счетчиков основан на аналого-цифровом преобразовании сигналов напряжения и тока в показания электрической энергии.

Конструктивно счетчики состоят из корпуса и крышки клеммной колодки. В корпусе расположены печатные платы, клеммная колодка, измерительные элементы. Клеммная крышка при опломбировании предотвращает доступ к винтам клеммной колодки и силовым тоководам.

В зависимости от исполнения счетчики могут иметь один измерительный элемент в цепи фазы или два измерительных элемента в цепях фазы и нейтрали. Учет электроэнергии для исполнений с двумя измерительными элементами может производиться по большему значению или только по фазной цепи в зависимости от настроек.

Счетчики имеют в своем составе измерительные элементы - датчики тока (шунты или трансформаторы тока, в зависимости от исполнения),  микроконтроллер,

энергонезависимую память данных, встроенные часы, позволяющие вести учет электрической энергии по тарифным зонам суток, выполненные по ГОСТ IEC 61038-2011, оптическое испытательное выходное устройство по ГОСТ 31818.11-2012 для поверки, интерфейсы для подключения к системам автоматизированного учета потребленной электроэнергии. Счетчик имеет в своем составе индикатор функционирования (отдельный «Сеть», либо совмещенный с оптическим испытательным выходным устройством). Счетчик может иметь в своем составе индикатор обратного направления тока в измерительной цепи «Реверс», индикатор неравенства токов в фазной цепи тока и цепи тока нейтрали кнопку для ручного переключения режимов индикации «Просмотр».

В составе счетчиков, предназначенных для установки в щиток или на DIN-рейку, также присутствует жидкокристаллический индикатор (далее - ЖКИ). Количество десятичных знаков отсчетного устройства не менее 8. Разрешающая способность счетного механизма отсчетного устройства не более 0,01 кВт^ч.

В состав счетчиков могут входить дополнительные устройства: оптический порт (по ГОСТ IEC 61107-2011), отдельные гальванически развязанные от сети дискретные выходы, отдельные гальванически развязанные от сети дискретные входы.

Счетчики, в зависимости от исполнения, имеют не менее одного оптического испытательного выхода с параметрами по ГОСТ 31818.11-2012.

Диапазон значений постоянной счетчика по активной электрической энергии от 800 до 10000 имп/(кВт^ч). Диапазон значений постоянной счетчика по реактивной электрической энергии от 800 до 10000 имп/(квар^ч).

Степень защиты от пыли и влаги по ГОСТ 14254-2015 - IP51, IP54, IP64.

Счетчики, в зависимости от исполнения, могут иметь один или несколько интерфейсов удаленного доступа.

Структура обозначения возможных исполнений счетчика приведена ниже.

Структура условного обозначения

© ©_2L JL ® Л ® ©  @ ® @

-ХХХ- Х - ХХХХ-ХХХ-ХХ-ХХХ-ХХ-ХХХХХ-ХХХХХ-ХХ-ХХХХХХ- Х' Х @ Тип счетчика

@ Тип корпуса

W9 - для установки на щиток, модификация 9

D1 - для установки на DIN-рейку, модификация 1

D17 - для установки на DIN-рейку, модификация 17

SP3 - для установки на опору ЛЭП, модификация 3

SP17 - для установки на опору ЛЭП, модификация 17

@ Модификация счетчика

(нет символа) - описание модификации не указывается

n, где n - символ, обозначающий модификацию счетчика @ Класс точности

A1 - класс точности 1 по ГОСТ 31819.21

A1R1 - класс точности 1 по ГОСТ 31819.21и класс точности 1 по ГОСТ 31819.23

A1R2 - класс точности 1 по ГОСТ 31819.21и класс точности 2 по ГОСТ 31819.23 @ Номинальное напряжение

220 - 220 В

230 - 230 В @ Базовый ток

5 - 5 А

10 - 10 А @ Максимальный ток

50А - 50 А

60А - 60 А

80А - 80 А

100А - 100 А

@ Количество и тип измерительных элементов

S - один шунт в фазной цепи тока

SS - два шунта в фазной цепи тока и цепи тока нейтрали

ST - шунт в фазной цепи тока и трансформатор тока в цепи тока нейтрали

TT - два трансформатора тока в фазной цепи тока и в цепи тока нейтрали

@ Основной интерфейс

CAN - интерфейс CAN

RS232 - интерфейс RS-232

RS485 - интерфейс RS-485

RF433/n - радиоинтерфейс 433 МГц, где n - номер модификации модуля интерфейса

RF868/n - радиоинтерфейс 868 МГц, где n - номер модификации модуля интерфейса RF2400/n - радиоинтерфейс 2400 МГц, где n - номер модификации модуля интерфейса PF/n - PLC-модем с FSK-модуляцией, где n - номер модификации модуля интерфейса PO/n - PLC-модем с OFDM-модуляцией, где n - номер модификации модуля интерфейса

G/n - радиоинтерфейс GSM/GPRS, где n - номер модификации модуля интерфейса @) Дополнительные интерфейсы

CAN - интерфейс CAN

RS232 - интерфейс RS-232

RS485 - интерфейс RS-485

RF433/n - радиоинтерфейс 433 МГц, где n - номер модификации модуля интерфейса RF868/n - радиоинтерфейс 868 МГц, где n - номер модификации модуля интерфейса RF2400/n - радиоинтерфейс 2400 МГц, где n - номер модификации модуля интерфейса PF/n - PLC-модем с FSK-модуляцией, где n - номер модификации модуля интерфейса PO/n - PLC-модем с OFDM-модуляцией, где n - номер модификации модуля интерфейса

G/n - радиоинтерфейс GSM/GPRS, где n - номер модификации модуля интерфейса

E/n - интерфейс Ethernet, где n - номер модификации модуля интерфейса (для модификации 1 номер допускается не указывать)

RFWF/n - радиоинтерфейс WiFi, где n - номер модификации модуля интерфейса (для модификации 1 номер допускается не указывать)

RFLT/n - радиоинтерфейс LTE, где n - номер модификации модуля интерфейса (для модификации 1 номер допускается не указывать)

MOD/n -универсальный интерфейс для подключения сменного модуля связи, где n -номер модификации модуля интерфейса (для модификации 1 номер допускается не указывать)

(Нет символа) - интерфейс отсутствует

@ Поддерживаемые протоколы передачи данных

(Нет символа) - протокол «МИРТЕК»

Pn, где n - номер модификации поддерживаемых протоколов обмена

@ Дополнительные функции

B - базовое исполнение

H - датчик магнитного поля

In - дискретный вход, где n - количество входов

K - реле управления нагрузкой в цепи тока

L - подсветка индикатора

M - измерение параметров качества электрической энергии

O - оптопорт

Qn - дискретный выход, где n - количество выходов

R - защита от выкручивания винтов кожуха

U - защита целостности корпуса

Vn - электронная пломба, где n - номер модификации электронных пломб

Y - защита от замены деталей корпуса

Z/n - резервный источник питания, где n - номер модификации источника питания (для модификации 1 номер допускается не указывать)

(Нет символа) - дополнительные функции отсутствуют

@ Количество направлений учёта электроэнергии

(Нет символа) - измерение электроэнергии в одном направлении (по модулю)

D - измерение электроэнергии в двух направлениях

@ Условия эксплуатации

(Нет символа) - температура окружающей среды от -40 до 70 °С

F - температура окружающей среды от -45 до 85 °С

Перечни номеров, обозначающих модификации счетчиков, поддерживаемых протоколов передачи данных, модулей интерфейсов и дополнительных функций, могут быть расширены производителем. Описание модификаций счетчиков, поддерживаемых протоколов передачи данных, модулей интерфейсов и дополнительных функций приведено в эксплуатационной документации и на сайте производителя. Дополнительные номера модификации счетчиков не влияет на функциональные и метрологические характеристики. Дополнительные номера поддерживаемых протоколов передачи данных, модификаций модулей интерфейсов и дополнительных функций могут быть введены только для функциональности, не влияющей на метрологические характеристики счетчика.

В счетчиках в корпусах SP3, SP17 для считывания информации используется дистанционное индикаторное устройство. При этом один из интерфейсов данных счетчиков используется в качестве канала связи с дистанционным индикаторным устройством.

Счетчики, у которых в условном обозначении присутствует символ «В», оснащены:

• - датчиком магнитного поля;

• - реле управления нагрузкой в цепи тока;

• - подсветкой индикатора, кроме счетчиков в корпусных исполнениях для установки на опору ЛЭП;

• - измерением параметров качества электрической энергии;

• - оптопортом;

• - электронными пломбами на корпусе, крышке зажимов и сменном модуле связи.

Счетчики, у которых в условном обозначении присутствует символы «В» или «K», оснащены встроенным контактором и дополнительно позволяют:

• - организовать отпуск потребителю предварительно оплаченного количества электроэнергии (с отключением нагрузки при его превышении и подключением нагрузки после внесения оплаты);

  выше

• -  отключать нагрузку при превышении потребляемой мощности установленных лимитов;

  ниже

• -  подключать нагрузку при уменьшении потребляемой мощности установленных лимитов.

  после

Коммутация встроенного контактора при подключении нагрузки происходит

подачи соответствующей команды по интерфейсу на лицевой панели счетчика (по умолчанию), по интерфейсу (опционально).

Зажимы для подсоединения счетчиков интерфейсов, дискретных входов и выходов закрываются пластмассовой крышкой.

Счетчики, у которых в условном обозначении присутствует символ «Z», имеют вход для подключения внешнего резервного источника питания для снятия показаний счетчика при отсутствии основного питания.

Счетчики, у которых в условном обозначении присутствует символы «В» или «M», дополнительно обеспечивают измерение следующих параметров:

- фазного напряжения;

- положительного и отрицательного отклонения напряжения (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс S);

- фазного тока;

- тока нейтрали (только счетчики с символами «SS», «ST» и «TT» в условном обозначении);

- разности фазного тока и тока нейтрали (только счетчики с символами «SS», «ST» и «TT» в условном обозначении);

- частоты сети;

- отклонения частоты (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс S);

- активной мощности;

- реактивной мощности (только счетчики обозначении);

- полной мощности (только счетчики с обозначении);

- коэффициента мощности.

Счетчики обеспечивают возможность

параметров

• - адреса счетчика (от 1 до 65000);

• - текущего времени и даты

• - величины суточной коррекции хода часов;

• - разрешения перехода на летнее/зимнее время (переход на летнее время осуществляется в 2:00 в последнее воскресенье марта, переход на зимнее время осуществляется в 3:00 в последнее воскресенье октября);

• - 48 зон суточного графика тарификации для каждого типа дня для 12 месяцев;

• - до 45 специальных дней (дни, в которые тарификация отличается от общего правила);

• - пароля для доступа по интерфейсу (от 0 до 4294967295).

Счетчик обеспечивает фиксацию в журналах событий перезагрузок, самодиагностики, попыток несанкционированного доступа, переходов на летнее или зимнее время, изменения конфигурации, изменения данных, изменения времени и даты, включений или отключений питания, выходов параметров качества электрической энергии за заданные пределы, значений положительного и отрицательного отклонений напряжения, количества отключений встроенного контактора, аварийных ситуаций.

Обмен информацией с внешними устройствами обработки данных осуществляется по имеющимся интерфейсам, в зависимости от исполнения.

Скорость обмена информацией по интерфейсам не менее 9600 бит/с.

Обслуживание счетчиков производится с помощью технологического программного обеспечения.

В случае выхода ЖКИ счетчика из строя информацию можно считать по имеющимся интерфейсам, в зависимости от исполнения, с помощью технологического программного обеспечения.

Длительность хранения информации при отключении питания не менее 35 лет.

Срок службы батареи не менее 16 лет.

Знак поверки наносится на счетчик.

Заводской номер, идентифицирующий каждый экземпляр средства измерений, состоит из цифр и (или) букв латинского алфавита и наносится в виде наклейки, или лазерным принтом, или иным способом на лицевой панели счетчика.

Общий вид счетчиков, с указанием мест пломбировки, мест утверждения типа, знака поверки, заводского номера приведен на рисунках дистанционного индикаторного устройства приведен на рисунке 6.

Место нанесения заводского номера

Место устапопкн пломбы с оттиском така проперкп

Мес 10 наыесеыим iHBOjcKoio номера

Место нанесения

)пака )твержленая типа

Место установки пломбы с оттиском знака поверки

Место папесепня знака утверждения Tima

Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа

Рисунок 4 - Общий вид счетчика в корпусе типа SP3

Рисунок 6 - Общий вид дистанционного индикаторного устройства

Программное обеспечение

Идентификационные данные программного обеспечения (далее - ПО) счетчиков указаны в таблице 1.

Таблица 1 - Идентификационные данные ПО счетчиков

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	MT1	MT2	MT3	MT4
Номер версии (идентификационный номер) ПО, не ниже	1.0	1.0	1.0	1.0
Цифровой идентификатор ПО	4СВ9	254A	3AC6	54AD
Алгоритм вычисления цифрового идентификатора ПО	CRC	CRC	CRC	CRC

По своей структуре ПО разделено на метрологически значимую и метрологически незначимую части, имеет контрольную сумму метрологически значимой части и записывается в устройство на стадии его производства.

Влияние программного продукта на точность показаний счетчиков находится в границах, обеспечивающих метрологические характеристики, указанные в таблицах 2 - 6. Диапазон представления, длительность хранения и дискретность результатов измерений соответствуют нормированной точности счетчика.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.

Метрологические и технические характеристики Классы точности по ГОСТ 31818.11-2012,     ГОСТ 31819.21-2012,

ГОСТ 31819.23-2012, в зависимости от исполнения, указаны в таблице 2.

Таблица 2 - Классы точности счетчиков

Символы в условном обозначении	Класс точности при измерении энергии
	активной	реактивной
A1	1	-
A1R1	1	1
A1R2	1	2

Максимальные значения стартовых токов счетчиков в зависимости от класса точности и типа включения приведены в таблице 3.

Таблица 3 - Максимальные значения стартовых токов счетчиков

		Класс точности счетчика
	1 по ГОСТ 31819.21-2012	1 по ГОСТ 31819.23-2012	2 по ГОСТ 31819.23-2012
Стартовый ток	0,0025 1б	0,0025 1б	0,005 1б

Пределы допускаемых погрешностей при измерении напряжения, тока, частоты, мощности, коэффициента мощности (для счетчиков с символами «В» или «М» в условном обозначении) указаны в таблице 4. Точность вычисления отклонения частоты зависит от точности измерения частоты, точность вычисления положительного и отрицательного отклонения напряжения зависит от точности измерения напряжения.

Таблица 4 - Пределы допускаемой погрешности измерений параметров электрической энергии

Наименование характеристики	Пределы допускаемой погрешности измерений: абсолютной А, относительной 5
Частота, Гц	■0,05 (А)
Активная мощность, % - в диапазоне 0,О51б < I < 0,11б - в диапазоне 0,11б < I < 1макс	■1,5 (5) ■1 (5)
Реактивная мощность, % - в диапазоне 0,051б < I < 0,11б - в диапазоне 0,11б < I < 1макс	■1,5 (5) ■1 (5)

Продолжение таблицы 4

Наименование характеристики	Пределы допускаемой погрешности измерений: абсолютной А, относительной 5
Полная мощность, % - в диапазоне 0,О5/б < I < 0,11б - в диапазоне 0,11б < I < 1макс	■1,5 (5) ■1 (5)
Среднеквадратическое значение фазного напряжения переменного тока, %	■1(8)
Среднеквадратическое значение силы переменного тока (фазный ток), % - в диапазоне 0,051б < I < 0,11б - в диапазоне 0,11б < I < 1макс	■1,5 (5) ■1 (5)
Среднеквадратическое значение силы переменного тока (ток нейтрали), % - в диапазоне 0,Q5I6 < I < 0,1I6 - в диапазоне 0,116 < I < IMakc	■1,5 (5) ■1 (5)
Коэффициент мощности, %о	■2(8)
Примечание - погрешности измерения нормируются для значений входных сигналов, указанных в таблице 5

Метрологические и основные технические характеристики счетчиков указаны в таблицах 5 - 6.

Таблица 5 - Метрологические характеристики

Наименование характеристики	Значение
Номинальное фазное напряжение Uhom, В	220; 230
Базовый ток I6, А	5; 10
Максимальный ток IMaKc, А	50; 60; 80; 100
Диапазон входных сигналов при измерении энергии: - сила тока - напряжение - напряжение, для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-xMxx-D» - напряжение, для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-xBxx-D» - коэффициент мощности	от 0,05I6 до Imukc (от 0,75 до 1,2) Uhom (от 0,55 до 1,3) Uhom. (от 0,55 до 1,3) Uhom. от 0,8 (емкостная) до 1,0 от 1,0 до 0,5 (индуктивная)
Рабочий диапазон изменения частоты измерительной сети счетчика, Гц	50 ■ 7,5
Пределы основной абсолютной погрешности часов за интервал времени 1 сут, c	■0,5
Пределы основной абсолютной погрешности часов за интервал времени 1 сут при отключенном питании счетчика, с	■1
Пределы дополнительной температурной погрешности часов счетчика за интервал времени 1 сут, на каждый градус Цельсия, с	■0,15 (но суммарно не более, чем 4 с в диапазоне рабочих температур)

Продолжение таблицы 5

Наименование характеристики	Значение
Диапазон измерений среднеквадратических значений фазного напряжения переменного тока, В: - для счетчиков с символом «М»	(от 0,75 до 1,2) Uhom
- для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-хМхх-D»	(от 0,55 до 1,3) Uhom
- для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-xBxx-D»	(от 0,55 до 1,3) Uhom
- для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-xМxxZ-D», подключённых к источнику резервного питания	(от 0,05 до 1,3) Uhom
- для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-xBxxZ-D», подключённых к источнику резервного питания	(от 0,05 до 1,3) Uhom
Диапазон измерений среднеквадратических значений силы переменного тока, А	от 0,051б до 1макс
Диапазон измерений отрицательного отклонения фазного напряжения, % - для счетчиков с символом «М»	от 0 до 25
- для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-хМхх-D»	от 0 до 45
- для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-xBxx-D»	от 0 до 45
- для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-xМxxZ-D», подключённых к источнику резервного питания	от 0 до 90
- для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-xBxxZ-D», подключённых к источнику резервного питания	от 0 до 90
Диапазон измерений положительного отклонения фазного напряжения, % - для счетчиков с символом «М»	от 0 до 20
- для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-хМхх-D»	от 0 до 30
- для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-xBxx-D»	от 0 до 30
- для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-xМxxZ-D», подключённых к источнику резервного питания	от 0 до 30
- для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-xBxxZ-D», подключённых к источнику резервного питания	от 0 до 30
Диапазон измерений коэффициента мощности	от -1 до 1
Диапазон входных сигналов при измерении мощности:
- сила тока	от 0,051б до 1макс
- напряжение, для счетчиков с символом «М»	(от 0,75 до 1,2) Uhom
- напряжение, для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-xМxx-D»	(от 0,55 до 1,3) Uhom
- напряжение, для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-xBxx-D»	(от 0,55 до 1,3) Uhom
- коэффициент мощности	от 0,8 (емкостная) до 1,0 от 1,0 до 0,5 (индуктивная)

Продолжение таблицы 5

Наименование характеристики	Значение
Диапазон входных сигналов при измерении коэффициента мощности: - сила тока - напряжение, для счетчиков с символом «М» - напряжение, для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-xМxx-D» - напряжение, для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-xBxx-D»	от 0,051б до 1макс (от 0,75 до 1,2) Uhom (от 0,55 до 1,3) Uhom (от 0,55 до 1,3) Uhom

Таблица 6 - Основные технические

Наименование характеристики	Значение
Полная мощность, потребляемая каждой цепью тока при базовом токе, нормальной температуре и номинальной частоте, В^А, не более	0,3
Полная (активная) мощность, потребляемая каждой цепью напряжения, при номинальном значении напряжения, нормальной температуре и номинальной частоте, В •А (Вт), не более	10 (2)
Габаритные размеры (длина^ширина^высота), мм, не более Тип корпуса: - W9	209x128x76
- D1	130x90x69
- D17	130x90x70
- SP3	180x165x77
- SP17	220x165x75
Условия эксплуатации: - температура окружающей среды, °С	от -40 до +70
- температура окружающей среды, °С, для счетчиков с символом «F»	от -45 до +85
- относительная влажность, %	от 30 до 98
- атмосферное давление, кПа	от 70 до 106,7
Масса, кг, не более	1,5
Срок службы счетчика, лет, не менее	35
Средняя наработка на отказ, ч, не менее	350000

Знак утверждения типа

наносится на панель счетчика офсетной печатью (или другим способом, не ухудшающим качества), на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Комплект поставки приведен в таблице 7.

Таблица 7 - Комплектность

Наименование	Обозначение	Количество
Счетчик электрической энергии однофазный многофункциональный	ОЭС-1	1 шт.
Пломба свинцовая1)	-	1-3 шт.
Леска пломбировочная1)	-	1-3 шт.
Кронштейн для крепления на опоре ЛЭП2)	-	1 шт.
Дистанционное индикаторное устройство3)	-	1 шт.
Технологическое программное обеспечение4)	-	1 экз.
Руководство по эксплуатации4)	МИРТ.411152.233РЭ	1 экз.
Формуляр	МИРТ.411152.233ФО	1 экз.
Упаковка	-	1 экз.
Примечание: 1) В зависимости от типа корпуса. 2) Поставляется только со счетчиками в корпусных исполнениях для установки на опору ЛЭП. 3) Поставляется только со счетчиками в корпусных исполнениях для установки на опору ЛЭП, по согласованию с заказчиком может быть исключено из комплекта поставки. 4) В электронном виде. Последние версии технологического программного обеспечения и документации размещены на официальном сайте www.oes.energy и свободно доступны для загрузки.

Сведения о методиках (методах) измерений

приведены в разделе 3 «Подготовка и порядок работы» руководства по эксплуатации МИРТ.411152.233РЭ.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 31818.11-2012 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии»;

ГОСТ 31819.21-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2»;

ГОСТ 31819.23-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии»;

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

Приказ Росстандарта от 23 июля 2021 г. № 1436 «Об утверждении государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»;

Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

МИРТ.411152.233ТУ Счетчики электрической энергии однофазные многофункциональные ОЭС-1. Технические условия.

Правообладатель

Общество с ограниченной ответственностью «МИРТЕК» (ООО «МИРТЕК»)

ИНН 2635813531

Юридический адрес: 355037, г. Ставрополь, ул. Доваторцев, д. 33А

Телефон: +7 (8652) 22-68-68

E-mail: info@mirtekgroup.ru

Web-сайт: mirtekgroup.com

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Рост'ест' Москва»)

Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Телефон: +7 (495) 544-00-00

Факс: +7 (499) 124-99-96

E-mail: info@rostest.ru

Web-сайт: www.rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310639/

---
