ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «___»        ____2024 г. № ___2

Сведения

об утвержденных типах средств измерений, подлежащие изменению в части срока действия утвержденного типа средства измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «21» ноября 2024 г. № 2742

Регистрационный № 32677-15

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

ЯМР-анализаторы «Спин Трэк»

ЯМР-анализаторы «Спин Трэк» (далее - ЯМР-анализаторы) предназначены для определения амплитудных и временных магнитно-резонансных характеристик веществ, содержащих изотоп водорода ¹H, и определения концентрации веществ в жидких и твердых пробах.

Принцип действия ЯМР-анализатора основан на импульсном методе ядерного магнитного резонанса, в основу которого положено кратковременное импульсное воздействие высокочастотных колебаний определенной частоты на систему ядерных спинов, помещенных в однородное магнитное поле напряженностью Н0, и регистрации сигнала спада свободной индукции после воздействия высокочастотных колебаний, создающих в катушке датчика переменное магнитное поле Н1, с последующей обработкой сигнала-отклика.

Угловая частота высокочастотных колебаний (юо, рад/с) и значение напряженности постоянного магнитного поля (В0, Тл) связаны между собой соотношением:

юо = Y • Во,

где Y= 42,57 МГц/Тл - гиромагнитное отношение для ядер водорода.

Реализация метода заключается в следующем:

Радиочастотную катушку, внутри которой находится исследуемое вещество, помещают в постоянное магнитное поле (Во), причем ось катушки перпендикулярна вектору напряженности (Во). На катушку подается радиоимпульс с частотой заполнения (юо). В результате взаимодействия высокочастотного магнитного поля (B1) с системой ядерных спинов исследуемого образца в постоянном магнитном поле (Во) происходит поглощение энергии исследуемым веществом. По окончании радиоимпульса высвобождаемая образцом энергия создает в катушке датчика переменное магнитное поле, интенсивность которого пропорциональна числу резонирующих ядер, а характер и длительность процесса высвобождения энергии определяется внутренней структурой вещества.

В состав ЯМР-анализатора входят блок магнитный и блок управления (электронный), работающие под управлением персонального компьютера. Электрическая связь между блоками и между блоком электронным и компьютером осуществляется с помощью кабелей, входящих в комплект прибора. Блок магнитный конструктивно состоит из магнитной системы и датчика ЯМР-сигнала, установленного в зазор магнитной системы.

Персональный компьютер через интерфейс пользователя осуществляет связь оператора с устройствами ЯМР-анализатора в интерактивном режиме и предназначен для задания исходных данных и режимов работы, управления режимами измерений, контроля правильности функционирования ЯМР-анализатора и обработки результатов измерений.

Общий вид ЯМР-анализатора представлен на рисунке 1.

ЯМР-анализатор «Спин Трак»

Блом электронный

Рисунок 1 - Общий вид ЯМР-анализатора «Спин Трэк»

Знак утверждения типа и серийный номер в виде цифрового обозначения наносятся типографским способом на таблички, расположенные на задних панелях блока магнитного и блока управления (электронного).

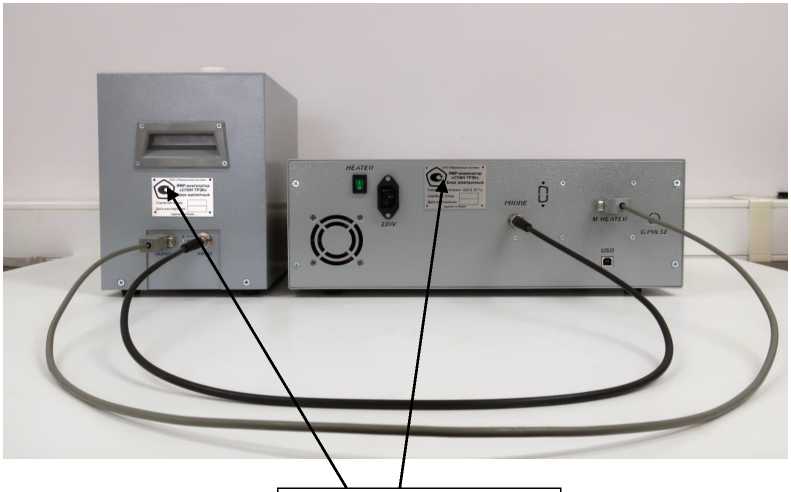

Места нахождения табличек со знаком утверждения типа и серийным номером представлены на рисунке 2.

Места нахождения табличек со знаком утверждения типа и серийным номером

Рисунок 2 - Места нахождения табличек со знаком утверждения типа и серийным номером

Места нанесения знаков утверждения типа и серийных номеров на табличках указаны на рисунке 3.

ЯМР-анализатор «СПИН ТРЭК»

Блок магнитный

Серийный номер

Дата изготовления

О

Сделано в России

Места нанесения знаков утверждения типа

Напряжение питания -220 В/бО Гц

Серийный номер

Дата изготовления

О          Сделано в России

Рисунок 3 - Места

табличках.

Нанесение знака поверки на ЯМР-анализаторы и их пломбирование не предусмотрено.

Управление ЯМР-анализатора осуществляется с помощью внешнего персонального компьютера с использованием специализированного программного обеспечения (ПО).

Влияние программного обеспечения учтено при нормировании метрологических характеристик.

Защита ПО от непреднамеренных и преднамеренных изменений соответствует низкому уровню защиты по Р 50.2.077-2014.

Идентификационные данные программного обеспечения представлены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические и технические характеристики

наносится на заднюю стенку электронного и магнитного блоков ЯМР-анализатора и в нижней части титульного листа руководства по эксплуатации типографским способом

Таблица 3 - Комплектность

приведены в Руководстве по эксплуатации РС.415432.006 РЭ «ЯМР-анализатор «Спин Трэк» раздел 2.4 «Порядок работы», ГОСТ 8.597-2010 «ГСИ. Семена масличных культур и продукты их переработки. Методика измерений масличности и влажности методом импульсного ядерного резонанса», ГОСТ 31757-2012 «Масла растительные, жиры животные и продукты их переработки. Определение содержания твердого жира методом импульсного ядерно-магнитного резонанса».

При использовании в сфере государственного регулирования обеспечения единства измерений ЯМР-анализаторы применяются в соответствии с аттестованными методиками (методами) измерений.

Приказ Росстандарта от 10 июня 2021 г № 988 «Об утверждении Государственной поверочной схемы для средств измерений содержания органических и элементорганических компонентов в жидких и твердых веществах и материалах»;

ТУ 4215-001-83984100-2014 «ЯМР-анализаторы «Спин Трэк». Технические условия».

Общество с ограниченной ответственностью «Резонансные системы» (ООО «Резонансные системы»)

ИНН 1215132129

Адрес: 424000, Республика Марий Эл, г. Йошкар-Ола, ул. Комсомольская, д. 145

Телефон (факс): (8362) 53-27-99, (43-60-20)

E-mail: info@nmr-design.com

Web-сайт: www.nmr-design.com/ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Республике Марий Эл» (ФБУ «Марийский ЦСМ»)

Адрес: 424006, Республика Марий Эл, г. Йошкар-Ола, ул. Соловьева, д. 3

Телефон (факс): (8362) 41-20-18, (41-16-94)

E-mail: metr@maricsm.ru

Web-сайт: www.maricsm.ru

Уникальный номер записи в реестре аккредитованных лиц № 30118-11.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «21» ноября 2024 г. № 2742

Регистрационный № 60340-15

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Акселерометры низкочастотные линейные АЛЕ 048ММ

Акселерометры низкочастотные линейные АЛЕ 048ММ (далее - акселерометры) предназначены для измерения низкочастотных линейных ускорений

Акселерометр состоит из объединенных в моноблок чувствительного элемента (ЧЭ) и электронного преобразователя (ЭП).

ЧЭ акселерометра включает в себя дифференциальный емкостный преобразователь перемещения, дифференциальный магнитоэлектрический преобразователь выходного тока акселерометра в момент силы. Подвижной пластиной дифференциального емкостного преобразователя является металлический маятник, а неподвижными пластинами - напыленные на кварцевое стекло металлизированные слои.

Электронный преобразователь акселерометра включает в себя сверхбольшую интегральную схему (СБИС) и фильтр низких частот (ФНЧ). СБИС содержит мультивибратор, двухканальный инструментальный усилитель, усилитель постоянного тока и оконечный усилитель. ФНЧ обеспечивает высокое подавление входного сигнала за пределами частотного диапазона измерений (ЧДИ). Скорость затухания амплитудно-частотной характеристики (АЧХ) за пределами ЧДИ составляет не менее 30 дБ/окт.

Акселерометр работает следующим образом: при действии ускорения в направлении измерительной оси маятник отклоняется от своего нейтрального положения, приводя к изменению емкостей емкостного преобразователя перемещения, которое преобразуется СБИС в электрическое напряжение, усиливается в усилителе постоянного тока и подается в обмотку обратного преобразователя. Ток, протекающий по обмотке, взаимодействуя с полем постоянного магнита, приводит к появлению момента, стремящегося возвратить маятник в исходное состояние.

Маркировка исполнения выполняется методом лазерного гравирования на корпусе в виде буквенно-цифрового обозначения, заводской номер, диапазон измерения и ЧДИ выполняется методом лазерного гравирования на корпусе в виде цифрового обозначения, знак защиты от статического электричества (СЭ) наносится методом гравирования на корпусе.

От несанкционированного доступа акселерометр опломбирован согласно ОСТ 92-8918 бумажной пломбой по ГОСТ 18677.

Нанесение знака поверки на датчик не предусмотрено.

Таблица 1 —

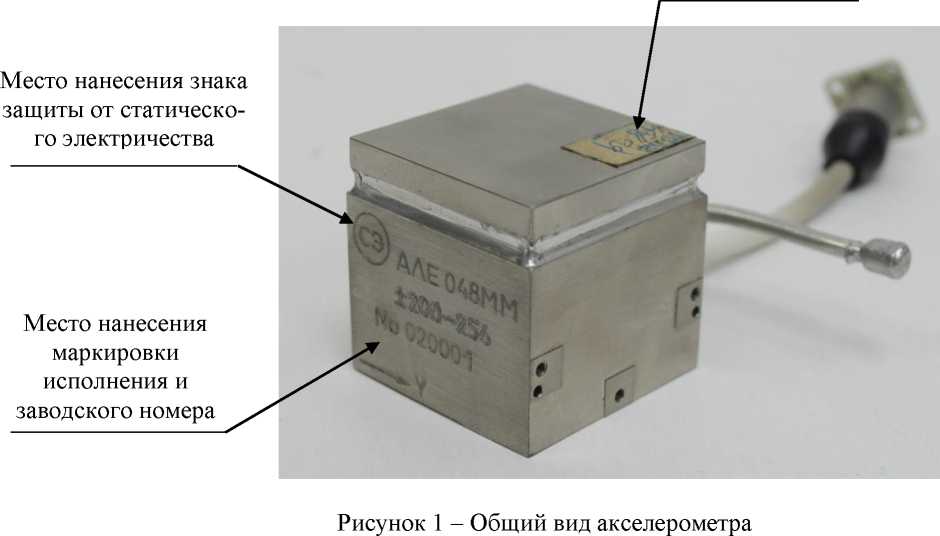

Общий вид акселерометра с указанием мест нанесения заводского номера, маркировки, знака защиты от статического электричества и место расположения пломбы от несанкционированного доступа представлен на рисунке 1.

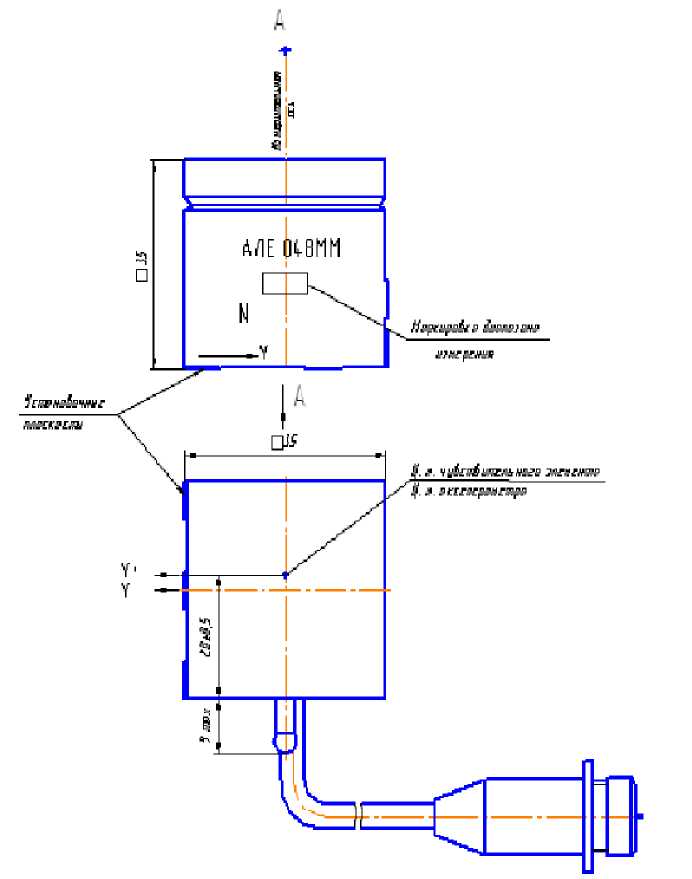

Габаритно-установочные размеры акселерометра представлены на рисунке 2.

Место расположения пломбы

Рисунок 2 - Габаритно-установочные размеры

Метрологические и технические характеристики представлены в таблице 2.

Таблица 2

наносится типографским способом на титульные листы эксплуатационной документации, нанесение знака утверждения типа на датчик не предусмотрено.

Таблица 3 - Комплектность

Сведения о методиках (методах) измерений приведены в разделе «Проверка технического состояния, измерение параметров» руководства по эксплуатации СДАИ.402139.057 РЭ.

Акселерометр низкочастотный линейный АЛЕ 048 ММ. Технические условия СДАИ.402139.057 ТУ.

Акционерное общество «Научно-исследовательский институт физических измерений» (АО «НИИФИ»)

ИНН: 5836636246

Адрес: 440026, г. Пенза, ул. Володарского, д. 8/10

Телефон: (8412) 56-55-63

Факс: (8412) 55-14-99

Е-mail: info@niifi.ru

Открытое акционерное общество «Научно-исследовательский институт физических измерений» (ОАО «НИИФИ»)

Адрес: 440026, г. Пенза, ул. Володарского д. 8/10

Телефон: (8412) 56-26-93

Факс: (8412) 55-14-99

Уникальный номер записи в реестре аккредитованных лиц № 30146-2014.
