ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от « од »         __2024 г. № ___07

Сведения

об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, не влияющих на метрологические характеристики средства измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «09» декабря 2024 г. № 2907

Регистрационный № 85852-22

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерений количества и показателей качества нефти приемо-сдаточного пункта (ПСП) «Луговое»

Система измерений количества и показателей качества нефти приемо-сдаточного пункта (ПСП) «Луговое» (далее - СИКН) предназначена для автоматизированных измерений массы и показателей качества нефти.

Принцип действия СИКН основан на использовании прямого метода динамических измерений массы брутто нефти с применением преобразователей массового расхода. Выходные электрические сигналы с преобразователей массового расхода поступают который

системы, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного производства. Монтаж и наладка СИКН осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на СИКН и эксплуатационными документами на ее компоненты.

В состав СИКН входят технологический комплекс, система сбора, обработки информации и управления. В состав технологического комплекса входят блок фильтров, блок измерительных линий, блок измерений показателей качества нефти, стационарная поверочная установка, узел подключения передвижной поверочной установки, эталонная поверочная установка на базе мерника эталонного 1-го разряда, пробозаборное устройство щелевого типа.

В составе СИКН применены следующие средства измерений утвержденных типов:

• - счетчики-расходомеры массовые Micro Motion модели CMF300, тип зарегистрирован в Федеральном информационном фонде по обеспечению единства измерений (далее - рег.) № 45115-16;

• - влагомеры нефти поточные УДВН-1пм, рег. № 14557-15;

• - преобразователи плотности и расхода CDM, рег. № 63515-16;

• - преобразователи плотности и вязкости FVM, рег. № 62129-15;

• - датчики температуры Rosemount 644, рег. № 63889-16;

• - преобразователи давления измерительные 3051 TG, рег. № 14061-15;

• - преобразователи давления измерительные 3051 CD, рег. № 14061-15;

• - расходомер-счетчик ультразвуковой OPTISONIC 3400, рег. № 57762-14;

• - контроллеры измерительно-вычислительные OMNI 6000 (далее - ИВК), рег.№ 15066- 09;

• - контроллер измерительно-вычислительный OMNI 3000 (далее рег.№ 15066- 09;

  и манометры для местной индикации и контроля температуры и

  ИВК 2),

• - термометры давления.

Вспомогательные устройства и технические средства:

• - автоматизированное рабочее место (далее - АРМ) оператора;

• - фильтры с быстросъемными крышками;

• - пробоотборники автоматические;

• - пробоотборник ручной;

• - фильтры для очистки нефти от механических примесей;

• - запорная и регулирующая арматура с устройствами контроля протечек.

Заводской номер СИКН 601 указан на фирменной табличке методом лазерной маркировки или аппликацией и в эксплуатационной документации типографским способом. Формат нанесения заводского номера - числовой. Знак поверки наносится на свидетельство о поверке СИКН.

Пломбирование СИКН не предусмотрено.

Программное обеспечение (ПО) СИКН (ИВК, ИВК 2, АРМ оператора) обеспечивает реализацию функций СИКН. Метрологические характеристики СИКН нормированы с учетом влияния ПО.

Наименования ПО и идентификационные данные указаны в таблице 1.

Уровень защиты ПО СИКН «средний» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».

Т а б л и ц а 1 -

данные ПО

Метрологические и технические характеристики Метрологические и показатели точности и в таблицах 2, 3. Показатели надежности приведены в таблице 4.

Т а б л и ц а 2 -

Т а б л и ц а 3 - Основные технические

Т а б л и ц а 4 - Показатели надежности

наносится в нижней части титульного листа инструкции по эксплуатации СИКН типографским способом.

Комплектность СИКН приведена в таблице 5.

Т а б л и ц а 5 - Комплектность СИКН

представлены в документе МН 1353-2024 «ГСИ. Масса нефти. Методика измерений системой измерений количества и показателей качества нефти приемо-сдаточного пункта (ПСП) «Луговое», свидетельство об аттестации № RA.RU.310652-047/01-2024.

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (перечень, пункт 6.1.1);

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Общество с ограниченной ответственностью «Российская инновационная топливно-энергетическая компания» (ООО «РИТЭК»)

Юридический адрес: 443041, Самарская обл., г. Самара, ул. Ленинская, д. 120А

Адрес: 423040, Республика Татарстан, г. Нурлат, ул. Ленинградская, д. 1б

E-mail: inna.batsunova@lukoil.com

Общество с ограниченной ответственностью   «Научно-производственное

предприятие ОЗНА-Инжиниринг» (ООО «НПП ОЗНА-Инжиниринг»)

ИНН 0278096217

Адрес: 450071, Республика Башкортостан, г. Уфа, ул. Менделеева, д. 205а, эт. 1, оф. 19

Телефон/ факс: (347) 292-79-10/ (347) 292-79-15

E-mail: ozna-eng@ozna.ru

Всероссийский научно-исследовательский институт расходометрии -филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)

Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а»

Телефон: +7(843) 272-70-62

Факс: +7(843)272-00-32

E-mail: office@vniir.org

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310592.

в части вносимых изменений

Акционерное общество «Нефтеавтоматика» (АО «Нефтеавтоматика») ИНН 0278005403

Адрес:420029, Республика Татарстан, г. Казань, ул. Журналистов, д. 2а Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311366.

Регистрационный № 80909-21

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии филиала Костромская ГРЭС АО «Интер РАО - Электрогенерация» (далее - АИИС КУЭ) предназначена для измерений приращений активной и реактивной электрической энергии, потребленной и переданной за установленные интервалы времени, сбора, обработки, хранения и передачи полученной информации.

АИИС КУЭ представляет собой многофункциональную, двухуровневую систему с централизованным управлением и распределенной функцией измерений.

АИИС КУЭ состоит из двух уровней:

• 1- й уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы напряжения (ТН), измерительные трансформаторы тока (ТТ), многофункциональные счетчики активной и реактивной электрической энергии (далее - счетчики), вторичные измерительные цепи и технические средства приема-передачи данных;

• 2- й уровень - информационно-вычислительный комплекс (ИВК) - центр сбора и обработки информации Костромской ГРЭС АО «Интер РАО - Электрогенерация» (далее - ЦСОИ), выполненный на основе серверного оборудования промышленного исполнения и работающего под управлением программного обеспечения «АльфаЦЕНТР». ЦСОИ включает в себя сервер сбора данных (ССД) с размещенной на нем базой данных (БД), устройство синхронизации частоты и времени Метроном версии 300, каналообразующую аппаратуру и автоматизированные рабочие места.

ИИК, ИВК, технические средства приема-передачи данных и линии связи образуют измерительные каналы (ИК).

Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям измерительных цепей поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной, реактивной и полной мощности, которые усредняются за период 0,02 с. Измерительная информация на выходе счетчика без учета коэффициента трансформации:

• - активная и реактивная электрическая энергия, как интеграл по времени от средней за период 0,02 с активной и реактивной мощности, соответственно, вычисляемая для интервалов времени 30 минут;

• - средняя на интервале времени 30 минут активная и реактивная электрическая мощность.

ЦСОИ осуществляет:

• - один раз в 30 минут опрос счетчиков электрической энергии и сбор результатов измерений;

• - хранение результатов измерений в базе данных;

• - коррекцию времени в счетчиках;

• - периодический (один раз в сутки) и по запросу автоматический сбор результатов измерений электрической энергии;

• - автоматический сбор данных о состоянии средств измерений и состоянии объектов измерений;

• - хранение не менее 3,5 лет результатов измерений и журналов событий;

• - автоматический сбор результатов измерений после восстановления работы каналов связи, восстановления питания;

• - перемножение результатов измерений, хранящихся в базе данных, на коэффициенты трансформации ТТ и ТН;

• - формирование отчетных документов;

• - ведение журнала событий с фиксацией изменений результатов измерений, осуществляемых в ручном режиме, изменений коэффициентов ТТ и ТН, синхронизации (коррекции) времени с указанием времени до и после синхронизации (коррекции), пропадания питания, замены счетчика, событий, отраженных в журналах событий счетчиков;

• - конфигурирование и параметрирование технических средств ИВК;

• - сбор и хранение журналов событий счетчиков;

• - ведение журнала событий ИВК;

• - аппаратную и программную защиту от несанкционированного изменения параметров и любого изменения данных;

• - самодиагностику с фиксацией результатов в журнале событий.

ИВК осуществляет автоматизированный обмен (передачу и получение) результатами измерений и данными коммерческого учета электроэнергии с субъектами оптового рынка электрической энергии и мощности (ОРЭМ), с другими АИИС КУЭ утвержденного типа, а также с инфраструктурными организациями ОРЭМ, в том числе: АО «АТС», АО «СО ЕЭС». Обмен результатами измерений и данными коммерческого учета электроэнергии между информационными системами субъектов оптового рынка и инфраструктурными организациями ОРЭМ осуществляется по электронной почте в виде электронных документов XML в установленном регламентами ОРЭМ формате, заверенных электронно-цифровой подписью.

Информационные каналы связи в АИИС КУЭ построены следующим образом:

• - посредством интерфейса RS-485, ВОЛС и преобразователя интерфейса RS-485 в Ethernet для передачи данных от счетчиков до ИВК;

• - посредством локальной вычислительной сети интерфейса Ethernet для передачи данных с сервера баз данных на АРМ;

• - посредством канала связи Ethernet для передачи данных от уровня ИВК во внешние системы (основной канал);

• - посредством канала связи Ethernet для передачи данных от уровня ИВК во внешние системы (резервный канал).

В АИИС КУЭ на функциональном уровне выделена система обеспечения единого времени (СОЕВ), включающая в себя часы ССД ЦСОИ и счетчиков. ССД ЦСОИ получает шкалу времени UTC(SU) в постоянном режиме от устройства синхронизации частоты и времени Метроном версии 300 (УССВ). Синхронизация часов сервера ССД ЦСОИ с УССВ происходит при расхождении времени более чем на ±1 с. При каждом опросе счетчиков сервер ЦСОИ определяет поправку часов счетчиков и, в случае, если поправка часов счетчиков превышает по ±2 с (параметр настраиваемый), то формирует команду синхронизации. Журналы событий счетчиков и сервера ЦСОИ отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции и (или) величины коррекции времени, на которую было скорректировано устройство.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в виде цифро-буквенного обозначения наносится на сервер ИВК АИИС КУЭ методом наклейки. АИИС КУЭ имеет заводской номер 58.

В АИИС КУЭ используется ПО «АльфаЦЕНТР». Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014. Идентификационные признаки метрологически значимой части ПО приведены в таблице 1.

Таблица 1 - Идентификационные признаки метрологически значимой части ПО

Состав измерительных каналов (ИК) и их основные метрологические и технические характеристики приведены в таблицах 2, 3, 4 и 5.

Таблица 2 - Состав ИК

Таблица 3 - Метрологические характеристики ИК в нормальных условиях применения

Таблица 4 -

ИК в

Пределы допускаемой погрешности СОЕВ относительно шкалы времени UTC(SU) ±5 с

Таблица 5 - Основные технические характеристики ИК

Надежность системных решений:

• - защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания;

• - резервирование каналов связи между уровнями ИВК и внешними системами субъектов ОРЭМ, а также с инфраструктурными организациями ОРЭМ.

Ведение журналов событий:

• - счётчика, с фиксированием событий:

• - параметрирования;

• - пропадания напряжения;

• - коррекции времени в счетчике.

• - ИВК, с фиксированием событий:

• - даты начала регистрации измерений;

• - перерывы электропитания;

• - программные и аппаратные перезапуски;

• - установка и корректировка времени;

• - переход на летнее/зимнее время;

• - нарушение защиты ИВК;

- отсутствие/довосстановление данных с указанием точки измерений и соответствующего интервала времени.

Защищённость применяемых компонентов:

• - механическая защита от несанкционированного доступа и пломбирование:

• - счётчика;

• - промежуточных клеммников вторичных цепей напряжения;

• - испытательной коробки;

• - сервера;

• - защита информации на программном уровне:

• - результатов измерений при передаче информации (возможность использования цифровой подписи);

• - установка пароля на счетчик;

• - установка пароля на ЦСОИ.

наносится на титульный лист формуляра РЭМ.0999-АИИС.КОГРЭС.ФО «Система автоматизированная информационно-измерительная коммерческого учета электроэнергии филиала Костромская ГРЭС АО «Интер РАО - Электрогенерация». Формуляр».

Комплектность АИИС КУЭ приведена в таблице 6.

Таблица 6 - Комплектность АИИС КУЭ

таблицы 6

Методика измерений изложена в документе «Методика измерений электрической энергии с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии филиала Костромская ГРЭС АО «Интер РАО -Электрогенерация». Методика измерений аттестована Западно-Сибирским филиалом ФГУП «ВНИИФТРИ». Аттестат аккредитации по аттестации методик (методов) измерений и метрологической экспертизе № RA.RU.311735 от 19.07.2016.

ГОСТ Р 8.596-2002 Метрологическое обеспечение измерительных систем. Основные положения.

Филиал «Костромская ГРЭС» Акционерное общество «Интер РАО Электрогенерация (Филиал «Костромская ГРЭС» АО «Интер Электрогенерация»)

ИНН 7704784450

Юридический адрес: 119435, г. Москва, ул. Большая Пироговская, д. 27, стр. 1

Телефон +7 (495) 664-76-80, факс +7 (495) 664-76-84

Email: UEG.office@interrao.ru

Общество с ограниченной ответственностью Управляющая компания

«РусЭнергоМир» (ООО УК «РусЭнергоМир»)

ИНН 5404338740

Адрес: 630087, г. Новосибирск, ул. Новогодняя, д. 24/1

Телефон/факс +7 (383) 349-81-00

E-mail: info@rusenergomir.ru

Западно-Сибирский филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физикотехнических и радиотехнических измерений» (Западно-сибирский филиал ФГУП «ВНИИФТРИ»)

Адрес: 630004, г. Новосибирск, пр-кт Димитрова, д. 4

Телефон (факс): +7 (383) 210-08-14, +7 (383) 210-13-60

E-mail: director@sniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310556.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «09» декабря 2024 г. № 2907

Регистрационный № 54036-13

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Расходомеры электромагнитные ЭМИС-МАГ 270

Расходомеры электромагнитные ЭМИС-МАГ 270 (далее - расходомеры) предназначены для измерений объёмного расхода и объёма электропроводящих жидкостей в целях использования полученной информации для технологических целей и учётных операций.

Принцип действия расходомеров основан на том, что при протекании проводящей жидкости (далее - жидкость) перпендикулярно магнитному полю в ней индуцируется электродвижущая сила (ЭДС), пропорциональная скорости потока, а, следовательно, и расходу жидкости.

Расходомеры состоят из первичного преобразователя расхода (далее - ППР) и электронного преобразователя сигналов (далее - ЭП). В ППР, монтируемом в трубопровод на фланцевом соединении, при помощи встроенных катушек индуктивности создаётся магнитное поле. Наводимая ЭДС снимается с измерительных электродов, контактирующих с жидкостью, ипередается в ЭП, осуществляющий преобразование, обработку, отображение и выдачу измерительной информации. Напряжение на электродах пропорционально объёмному расходу жидкости. Внутренняя поверхность измерительного участка ППР футеруется диэлектрическим материалом. Материал футеровки подбирается в зависимости от температуры и агрессивности измеряемой среды.

Изготавливаются два варианта исполнения расходомеров: интегральное и дистанционное. В интегральном исполнении датчик и ЭП представляют собой моноблок, в дистанционном- ППР и ЭП размещаются раздельно и соединяются кабелем длиной до 150 м.

Расходомеры могут иметь следующие исполнения по типу взрывозащиты -общепромышленное (без взрывозащиты) и взрывозащищенное (искробезопасная электрическая цепь, взрывонепроницаемая оболочка, рудничное).

Расходомеры обеспечивают выполнение следующих функций:

• - измерение объёмного расхода и объёма жидкости в прямом и обратном направлении с выдачей информации о направлении потока;

• - отображение результатов измерений на жидкокристаллический индикатор;

• - архивацию результатов измерений в запоминающее устройство;

• - выдачу результатов измерений объёмного расхода и объёма жидкости в виде выходныхэлектрических сигналов: импульсного, частотного и токового (4-20 мА), цифровых по протоколам Modbus RTU или HART;

• - передачу измеряемых величин и архивных данных на устройства верхнего уровня по интерфейсу RS-485.

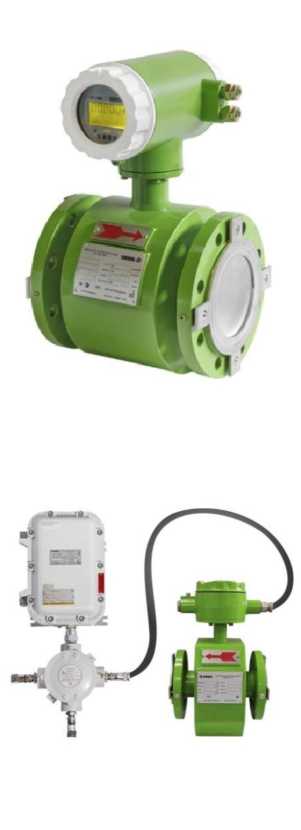

Общий вид расходомеров показан на рисунке 1.

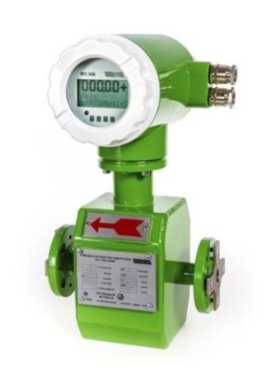

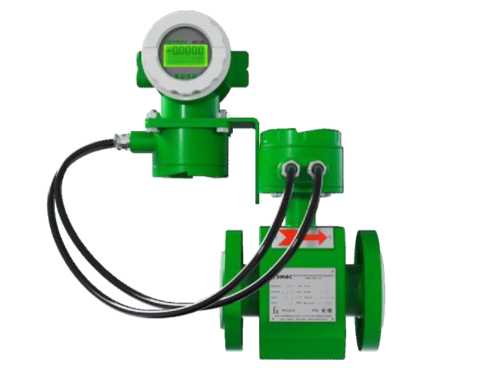

Рисунок 1 - Общий вид расходомеров электромагнитных «ЭМИС-МАГ 270»

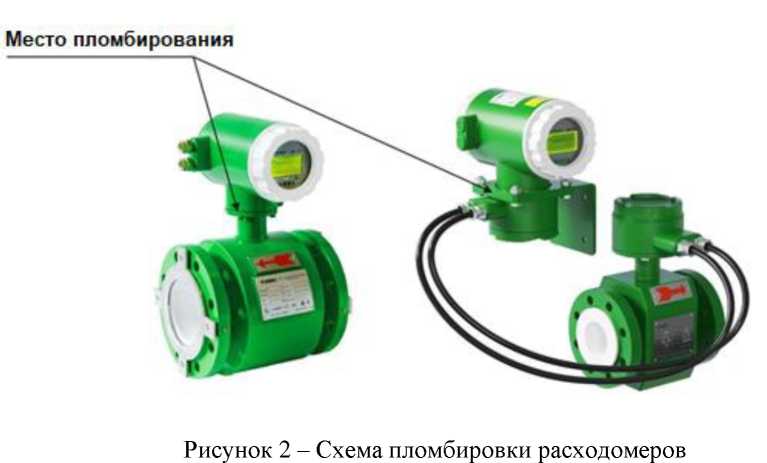

Заводской номер расходомера наносится на шильд первичного преобразователя и шильд электронного блока методом фотолитографии и полиграфическим способом в цифровом формате. Места нанесения знака утверждения типа и заводского номера показаны на рисунке 3.

Рисунок 3 - Пример маркировочной таблички

Нанесение знака поверки на расходомеры не предусмотрено.

Расходомеры имеют встроенное резидентное программное обеспечение (ПО), которое устанавливается (прошивается) в интегрированной памяти электронного преобразователя расходомера при производстве.

В процессе эксплуатации ПО не может быть изменено, так как конструкция расходомеров исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Уровень защиты встроенного ПО и измерительной информации от преднамеренных и непреднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Метрологические и технические характеристики

Таблица 2 -

Таблица 3 - Основные технические

Таблица 4 - Показатели надежности

объёмного

наносится на маркировочную табличку на корпусе расходомера методом фотолитографии и полиграфическим методом на титульные листы паспорта и руководства по эксплуатации расходомера.

Таблица 6 - Комплектность средства измерений

приведены в приложении И «Методика выполнения измерений» руководства по эксплуатации ЭМ-270.000. 000.000.00РЭ.

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;

ГОСТ 28723-90 Расходомеры скоростные, электромагнитные и вихревые. Общие технические требования и методы испытаний;

ТУ 4213-030-14145564-2011. Расходомеры электромагнитные ЭМИС-МАГ 270. Технические условия.

Акционерное общество «Электронные и механические измерительные системы» (АО «ЭМИС»)

ИНН 7729428453

Юридический адрес:   454112, Челябинская обл., г.о. Челябинский,

вн. р-н Курчатовский, г Челябинск, пр-кт Комсомольский, д. 29, стр. 7

Адрес:   456510, Челябинская обл., Сосновский р-н, д. Казанцево,

ул. Производственная, д. 7/1, оф. 301/2

Телефон: +7 (351) 729-99-12

E-mail: sales@emis-kip.ru

Государственный центр испытаний средств измерений Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ГЦИ СИ ЗАО «КИП «МЦЭ»)

Адрес: 125424, г. Москва, Волоколамское ш., д. 88, стр. 8

Телефон/факс: +7 (495) 491-78-12

Е-mail: sittek@mail.ru

Web-сайт: http://www.kip-mce.ru

Уникальный номер записи в реестре аккредитованных лиц № 30092-10.

в части вносимых изменений

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, Москва, вн. тер. г. Муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Тел./факс: +7 (495) 437-55-77 / 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
