МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

24 декабря 2024 г.

Москва

О внесении изменений в сведения об утвержденном типе средства измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденном типе средства измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.

• 3. Распространить действие методики поверки средства измерений, установленной согласно приложению к настоящему приказу, на средства измерений, находящиеся в эксплуатации.

• 4. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные содержащихся в нем документов и сведений, Министерства промышленности и торговли от 28 августа 2020 г. № 2906.

  сведения, предоставления утвержденным приказом Российской Федерации

4. Контроль за исполнением настоящего приказа оставляю за собой.

f                                  >

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

Заместитель руководителя

Сертификат: 525EEF525B83502D7A69D9FC03064C2A

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 06.03.2024 до 30.05.2025

ч_________________________

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии д^ка_^ря     2024 г. № 3071

Сведения об утвержденном типе средства измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средства измерений

Датчики метеорологичес кой дальности видимости

МП 254-0117

2021

МП 254-0117

2024

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «24» декабря 2024 г. № 3071

Регистрационный № 83618-21

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики метеорологической дальности видимости ДМДВ

Датчики метеорологической дальности видимости ДМДВ (далее - датчики ДМДВ) предназначены для автоматических измерений метеорологической оптической дальности (далее - МОД).

Конструктивно датчики ДМДВ построены по блочному принципу и состоят из измерительного блока, интерфейсного блока, кронштейна для установки. Измерительный блок состоит из излучателя и приемника, закрепленных напротив, и измерительного контроллера. Излучатель состоит из инфракрасного светодиода, стабилизатора интенсивности светодиода, схемы контроля и компенсации загрязненности окна. Приемник представляет собой фотодиод типа PIN 6 DI, с усилителем, оптическим фильтром, аналогово-цифровым конвертером, стабилизатором интенсивности фотодиода, контроллером, схемой контроля и компенсации загрязненности окна. В излучателе и приемнике линзы защищены от осадков козырьками. Линзы и козырьки оборудованы встроенным обогревом. Интерфейсный блок состоит из модуля питания, модуля обработки данных, модуля связи.

Датчики ДМДВ изготавливаются в двух исполнениях: ИСАТ.416141.003, ИСАТ.416141.003-01, которые отличаются друг от друга значениями диапазонов измерений МОД.

Принцип действия датчиков ДМДВ основан на измерении интенсивности рассеянного в атмосфере излучения. Интенсивность рассеянного излучения обратно пропорциональна МОД. Интенсивность рассеянного излучения измеряется и преобразуется в данные МОД встроенным программным обеспечением. Далее данные МОД передаются в интерфейсный блок на обслуживающий терминал (персональный компьютер) или в линию связи.

Датчики ДМДВ работают непрерывно (круглосуточно), сообщения о проведенных измерениях передаются через определенные временные интервалы или по запросу. Для обмена информацией имеется последовательный интерфейс RS-485.

Общий вид датчиков ДМДВ представлен на рисунке 1.

Пломбирование датчиков ДМДВ предусмотрено. Места нанесения знака утверждения типа, заводского номера и пломбировки датчиков ДМДВ представлены на рисунке 2.

Нанесение знака поверки непосредственно на датчики ДМДВ не предусмотрено. Заводской номер, состоящий из четырех арабских цифр (для датчиков ДМДВ, изготовленных до июня 2024 года), из трех арабских цифр (для датчиков ДМДВ, изготавливаемых с июля 2024 года), наносится на корпус в центральной части датчика ДМДВ в виде наклейки.

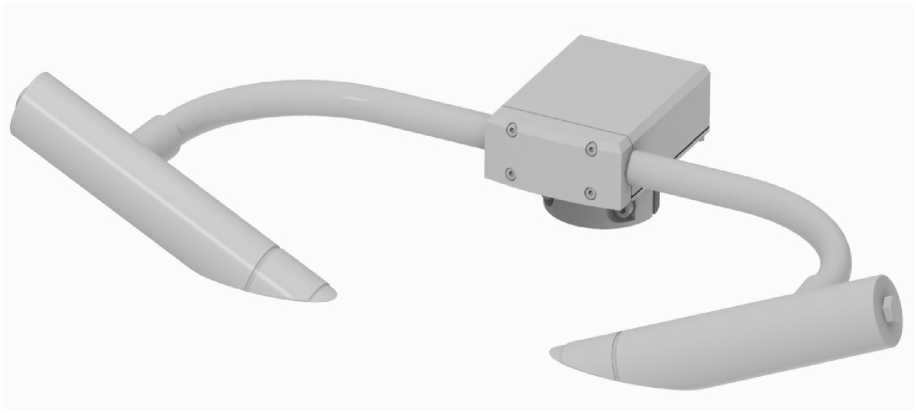

Рисунок 1 - Общий вид датчиков ДМДВ

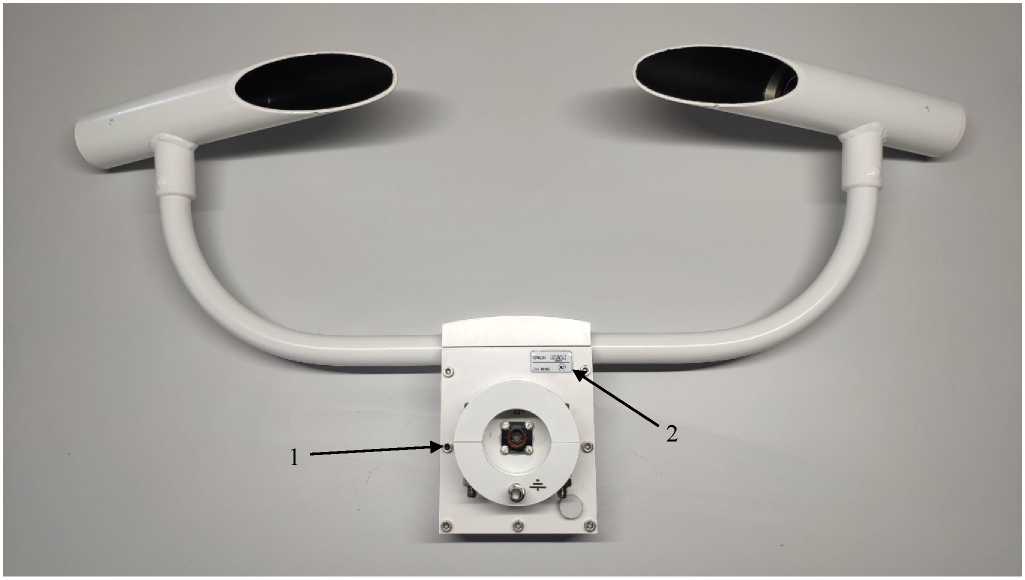

Рисунок 2 - Указание мест нанесения знака утверждения типа, заводского номера, пломбировки 1 - пломба, 2 - знак утверждения типа, заводской номер

Датчики ДМДВ имеют встроенное программное обеспечение (далее - ПО) «ISAT_01076-01_0», которое обеспечивает работу датчика ДМДВ, отображение и архивирование результатов измерений, передачу данных в линию связи, проверку состояния и настройку датчика ДМДВ. Программное обеспечение «ISAT_01076-01_0» является метрологически значимым.

Таблица 1 - Идентификационные данные программного обеспечения

Уровень защиты программного обеспечения «средний» в соответствии с рекомендацией Р 50.2.077-2014.

Влияние ПО учтено при нормировании метрологических характеристик.

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Таблица 4 - Показатели надежности

наносится на корпус центрального устройства датчиков ДМДВ в виде наклейки и типографским способом на титульный лист документов. ИСАТ.416141.003РЭ «Датчики метеорологической дальности видимости ДМДВ. Руководство по эксплуатации», ИСАТ.416141.003ПС «Датчики метеорологической дальности видимости ДМДВ. Паспорт»

Таблица 5 - Комплектность датчиков метеорологической дальности видимости ДМДВ

приведены в руководстве по эксплуатации ИСАТ.416141.003РЭ «Датчики метеорологической дальности видимости ДМДВ», раздел 1.5 «Описание и принцип действия датчика ДМДВ».

Государственная поверочная схема для средств измерений координат цвета, координат цветности, коэффициента светопропускания, белизны, блеска, коррелированной цветовой температуры, индекса цветопередачи, интегральной (зональной) оптической плотности, светового коэффициента пропускания и метеорологической оптической дальности, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 7 августа 2023 г.№ 1556;

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п.9.12);

ИСАТ.416141.003ТУ «Датчик метеорологической дальности видимости ДМДВ. Технические условия»

Акционерное общество «Научно-производственное предприятие «Радар ммс» (АО «НПП «Радар ммс»)

ИНН 7814027653

ОГРН 1027807560186

Юридический адрес: 197375, г. Санкт-Петербург, ул. Новосельковская, д. 37, лит. А

Телефон: +7 (812) 777-50-51

Факс: +7 (812) 600-04-49

E-mail: radar@radar-mms.com

Web-сайт: radar-mms.com

Акционерное общество «Научно-производственное предприятие «Радар ммс» (АО «НПП «Радар ммс»)

ИНН 7814027653

ОГРН 1027807560186

Адрес: 197375, г. Санкт-Петербург, ул. Новосельковская, д. 37, лит. А

Телефон: +7 (812) 777-50-51

Факс: +7 (812) 600-04-49

E-mail: radar@radar-mms.com

Web-сайт: radar-mms.com

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Телефон: (812) 251-76-01

Факс: (812) 713-01-14

E-mail: info@vniim.ru

Web-сайт: www.vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314555.
