ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии

от «___» ___________ 2024 г. № .^073

Сведения

об утвержденных типах средств измерений, подлежащие изменению в части срока действия утвержденного типа средства измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «24» декабря 2024 г. № 3073

Регистрационный № 60076-15

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Регистраторы силы нажатия тормозных шин OMEGA-15-IR

Назначение средства измерений Регистраторы силы нажатия тормозных шин вагонных

(далее - прибор) предназначены для измерений, регистрации и

тормозных шин вагонных замедлителей в любой точке тормозной системы замедлителей при разных ступенях торможения.

Принцип действия прибора: силопреобразующее устройство (СПУ) помещается между тормозными шинами вагонных замедлителей, которые при сжатии воздействуют на чувствительный элемент СПУ. При сжатии чувствительного элемента шинами замедлителя элемент преобразует силу нажатия в аналоговый электрический сигнал. Аналоговый электрический сигнал преобразуется в цифровую форму и значение силы нажатия и по инфракрасному каналу передается на пульт. Пульт принимает значение силы, выводит это значение на дисплей и регистрирует силу нажатия в энергонезависимой памяти.

Прибор состоит из СПУ и пульта.

СПУ представляет собой переносное устройство, состоящее из опорной площадки, с закрепленными на ней чувствительным к нажатию элементом, инфракрасным передатчиком, элементами питания и электронным модулем, преобразующим аналоговый электрический сигнал от датчиков в значение силы.

Пульт представляет собой переносной электронный блок с цифровым индикатором, инфракрасным приемником и элементами питания. Пульт принимает значение силы по инфракрасному каналу, выводит это значение на дисплей, и регистрирует силу нажатия энергозависимой памяти.

Прибор изготавливается в следующих модификациях:

• 1. OMEGA-15-IR-A - с питанием от аккумуляторов или батарей типа АА;

• 2. OMEGA-15-IR-Б - с питанием от батарей типа АА;

• 3. OMEGA-15-IR-K - с питанием от аккумуляторов или батарей типа АА дистанционной передачей результатов изменений от пульта на персональный компьютер.

СПУ имеет уникальный идентификационный номер (ID), который передается регистрируется каждый раз вместе с измеренным значением силы. Таким образом, возможна взаимозаменяемость пультов из разных комплектов приборов. Уникальный идентификационный номер СПУ нанесен на табличке прибора.

Каждое измеренное значение может быть сохранено в одной из ячеек энергонезависимой памяти. Всего возможно сохранение 999 значений результатов измерений. В процессе сохранения результатов измерений пользователь имеет возможность выбора номера ячейки, что позволяет при необходимости идентифицировать вагонный замедлитель и точку измерения силы при последующем анализе серии измерений.

Заводской номер, состоящий из арабских цифр, наносится на наносится на корпус СПУ и блока сопряжения с ПК методом гравировки.

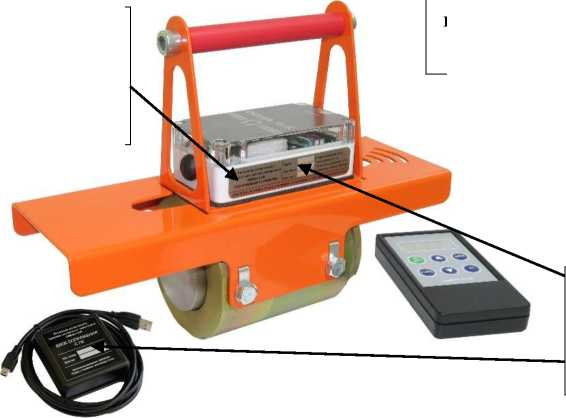

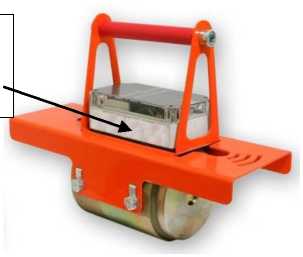

Внешний вид прибора приведен на рисунке 1.

Место нанесения знака поверки

Место нанесения знака утверждения типа

Место нанесения заводского номера

Рисунок 1 - Внешний вид прибора

Программное обеспечение (ПО) прибора реализовано аппаратно и является встроенным. Изменение настроек прибора и ПО через интерфейс пользователя невозможно. Защита от несакционированного доступа к настройкам обеспечивается невозможностью изменения ПО и его настроек без применения специализированного оборудования производителя.

Идентификационные данные (признаки) ПО приведены в таблице 1.

Таблица 1 -

обеспечения

данные

Уровень защиты ПО прибора от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

Диапазон измерения силы, кН.. ........................................................................

Дискретность отсчета, кН. ................................................................................

Пределы допускаемой приведенной погрешности при измерении силы, % Максимальная неразрушающая нагрузка, кН, не более .................................

Разрушающая перегрузка, кН, не менее ..........................................................

Расстояние между точками приложения силы от тормозных шин, мм ........

Габариты СПУ, мм ..................................

Габариты ПО, мм .....................................

Масса СПУ, кг, не более .........................

Масса пульта, кг, не более ......................

Напряжение питания СПУ, В .................

Потребляемый ток СПУ:

- включенное состояние, мА, не более ..

- выключенное состояние, мА, не более Тип элементов питания ...........................

Напряжение питания пульта, В ..............

Потребляемый ток пульта:

- включенное состояние, мА, не более ..

- выключенное состояние, мА, не более Тип элементов питания пульта ...............

Дальность действия пульта, м, не более Класс защиты ...........................................

Рабочий температурный диапазон, ^оС ... Срок службы, лет, не менее................

наносится на маркировочную табличку СПУ и на титульный лист руководства по эксплуатации типографским или иным способом.

Комплектность прибора приведена в таблице 2.

Таблица 2

Методика измерений представлена в 3.3 руководства по эксплуатации прибора OMEGA-15-IR.000.000 РЭ.

Приказ Росстандарта от 22 октября 2019 г. № 2498 «Об утверждении Государственной поверочной схемы для средств измерений силы»;

ТУ 3185-018-45627446-12 «Регистратор силы нажатия тормозных шин вагонных замедлителей OMEGA-15-IR. Технические условия»;

Техническая документация ООО ИК «ВЕСКОМ».

Общество с ограниченной ответственностью Инжиниринговая компания «ВЕСКОМ» (ООО ИК «ВЕСКОМ»)

Адрес: 454074, г. Челябинск, ул. Механическая, д. 26

Телефон: +7 (351) 268-41-52

E-mail: mail@omega-15.com

Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Уральский научно-исследовательский институт метрологии» (ГЦИ СИ ФГУП «УНИИМ»)

Адрес: 620000, г. Екатеринбург, ул. Красноармейская, д. 4

Тел.: (343) 350-26-18

Факс: (343) 350-20-39

E-mail: uniim@uniim.ru

Уникальный номер записи в реестре аккредитованных лиц № 30005-11.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «24» декабря 2024 г. № 3073

Регистрационный № 78008-20

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Антенны измерительные рамочные активные АИР3-х

Антенны измерительные рамочные активные АИР3-х (далее - антенны) предназначены (совместно с измерительными приборами (анализаторами спектра, вольтметрами селективными)) для измерений напряженности магнитной составляющей переменного электромагнитного поля.

Принцип действия антенн основан на преобразовании наведенного электромагнитным полем на экранированной рамке высокочастотного тока в переменное напряжение, его последующем усилении дифференциальным усилителем и передаче в несимметричную линию с волновым сопротивлением 50 Ом, подключаемую к измерительному устройству. Антенна АИР3-3 подключается через устройство развязывающее УР 2-6.

Конструктивно антенны состоят из преобразователя рамочного активного, блока питания, устройства развязывающего УР 2-6 (в комплекте антенны АИР3-3) и соединительных кабелей.

Устройство развязывающее УР 2-6 служит для обеспечения необходимого режима работы по постоянному току преобразователя рамочного активного антенны АИР3-3 и передачи преобразованного сигнала на вход измерительного прибора. Блок питания стабилизированный предназначен для питания активных элементов преобразователя рамочного активного постоянным током.

Заводской номер наносятся на этикетку на корпус Антенн АИР3-х и УР 2-6 с помощью самоклеящейся плёнки. Формат нанесения заводского номера цифровой. Знак поверки наносится на корпус антенны методом наклейки и в свидетельство о поверке в виде оттиска клейма.

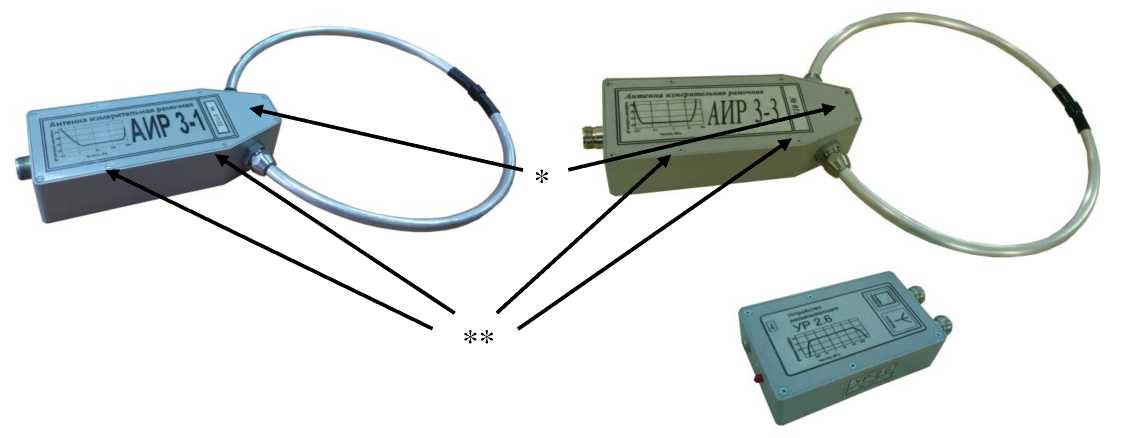

Внешний вид антенн, места пломбировки от несанкционированного доступа, места нанесения наклейки «знака утверждения типа» и знака поверки представлены на рисунках 1 и 2.

Рисунок 2 - АИР3-3 с устройством развязывающим УР 2-6

- место для нанесения наклейки «знака утверждения типа», заводского номера и знака поверки

** - места пломбировки от несанкционированного доступа

Таблица 1 -

Таблица 2 - Основные технические

наносится типографским способом на титульный лист эксплуатационной документации и на преобразователь рамочный активный методом наклейки.

Таблица 3 - Комплектность антенны АИР3-1

Таблица 4 - Комплектность антенны АИР3-3

приведены в разделе 9 «Порядок работы» документа РУАБ.464 679.004-РЭ «Антенна измерительная рамочная активная АИР3-1. Руководство по эксплуатации» и разделе 9 «Порядок работы» документа РУАБ.464 679.018-РЭ «Антенна измерительная рамочная активная АИР3-3. Руководство по эксплуатации».

ТУ-6685-018-31867483-11 (РУАБ.464 679.018-ТУ) Антенна измерительная рамочная активная АИР3-х. Технические условия.

Общество с ограниченной ответственностью «Научно-производственная коммерческая фирма «РусИнтелл» (ООО «РусИнтелл»)

ИНН 5044007394

Адрес: 124460, г. Москва, г. Зеленоград, Панфиловский пр-кт, д. 10, эт. 3, ком. 67 Телефон/факс: +7(495) 228-68-66

E-mail: rusintell10@gmail.ru

Федеральное государственное бюджетное учреждение «Главный научный метрологический центр» Министерства обороны Российской Федерации (ФГБУ «ГНМЦ» Минобороны России)

Адрес: 141006, Московская обл., г. Мытищи, ул. Комарова, д. 13

Телефон: +7(495) 583-99-23; факс: +7(495) 583-99-48

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311314.
