рора» (АО «Концерн «НПО «Аврора»), г. Санкт- Петербург

рора» (АО «Концерн «НПО «Аврора»), г. Санкт- Петербург

Методика поверки»

рора» (АО «Концерн «НПО «Аврора»), г. Санкт-Петербург

15.

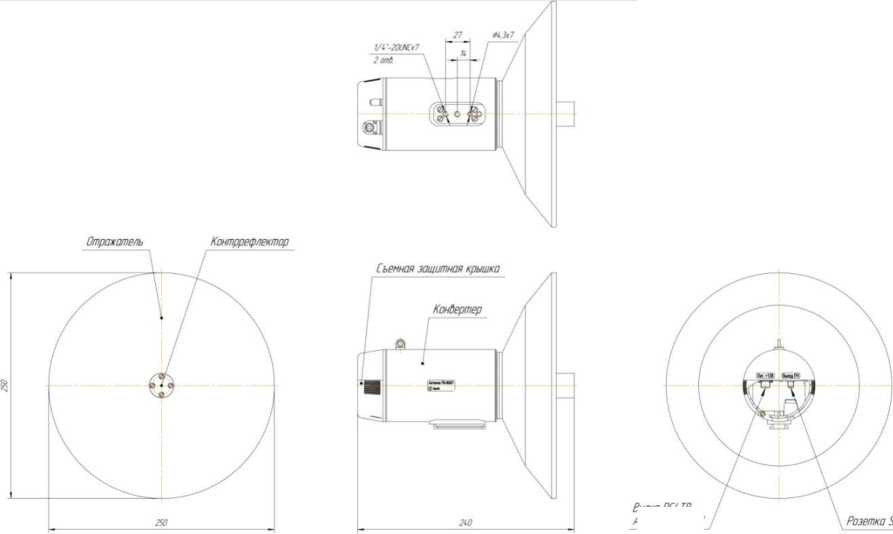

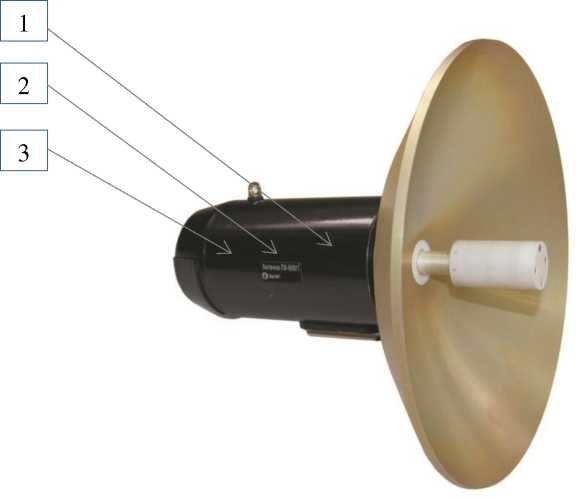

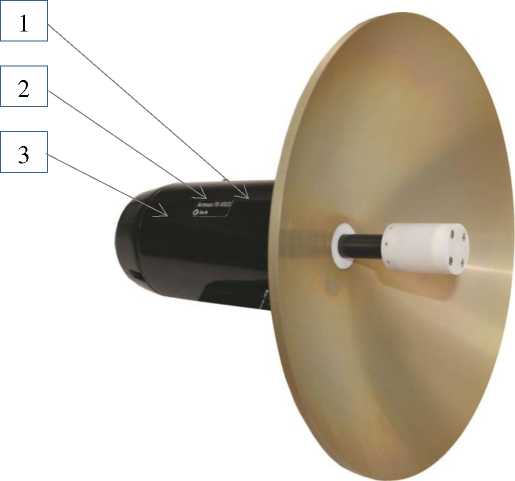

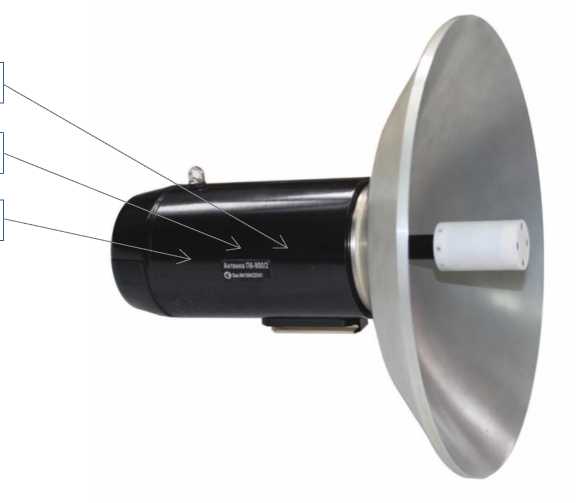

Антенны измерительные с понижающим конвертером

П6-900

С

94182-24

150423868, 150423869, 150423870

Акционерное общество «СКАРД-Электроникс» (АО «СКАРД-Электро-никс»), г. Курск

Акционерное общество «СКАРД-Электроникс» (АО «СКАРД-Электро-никс»), г. Курск

ОС

МП П6900-2024 «ГСИ. Антенны измерительные с понижающим конвертером П6900. Методика поверки»

2 года

Акционерное общество «СКАРД-Электроникс» (АО «СКАРД-Электроникс»), г. Курск

ФГУП «ВНИИФТРИ», Московская обл., г. Солнечногорск

16.10.2024

16.

Системы медицинского контроля

MedCont rol

С

94196-24

Р0202, Р0203

Акционерное общество «Технология здоровья» (АО «Технология здоровья»), г. Москва

Акционерное общество «Технология здоровья» (АО «Технология здоровья»), г. Москва

ОС

ИМТ-МП-0050-2024 «ГСИ. Системы медицинского контроля MedControl . Методика поверки»

1 год

Акционерное общество «Технология здоровья» (АО «Технология здоровья»), г. Москва

ФГБУ «ВНИИИМТ» Росздравнадзора, г. Москва

18.10.2024

17.

Анализаторы пыли

ETL-D

С

94197-24

ETL-D 100, сер. № D-42001; ETL-D 200, сер. № D42008; ETL-D 208, сер. № D-42009

Общество с ограниченной ответственностью «Евро-техлаб» (ООО «Евротехлаб»), г. Санкт-Петербург

Общество с ограниченной ответственностью «Евро-техлаб» (ООО «Евротехлаб»), г. Санкт-Петербург

ОС

МП 2422598-2024 «ГСИ. Анализа торы пыли ETL-D. Методика поверки»

1 год

Общество с ограниченной ответственностью «Евро-техлаб» (ООО «Евротехлаб»), г. Санкт-Петербург

ФГУП «ВНИИМ им. Д.И. Менделеева», г. Санкт-Петербург

19.11.2024

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «24» декабря 2024 г. № 3075

Регистрационный № 94196-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы медицинского контроля MedControl

Назначение средства измерений

Системы медицинского контроля MedControl (далее - СМК) предназначены для измерений и анализа следующих показателей жизнедеятельности человека: частоты пульса, показателей артериального давления, температуры тела человека бесконтактным методом и экспрессных измерений массовой концентрации паров этанола в отобранной пробе выдыхаемого воздуха, с целью определения отсутствия/наличия признаков воздействия опасных и (или) вредных производственных факторов рабочей среды, трудового процесса на состояние здоровья работника, признаков острого профессионального заболевания или отравления.

Описание средства измерений

Принцип действия канала артериального давления основан на определении систолического и диастолического артериального давления косвенным осциллометрическим способом.

Принцип действия канала измерений частоты пульса основан на определении по частоте пульсаций давления воздуха в компрессионной манжете в интервале времени от момента определения систолического до момента определения диастолического давления.

Принцип действия канала преобразовании в электрический поверхности тела.

Принцип действия канала выдыхаемом воздухе основан на работе электрохимического датчика.

Конструктивно СМК представляют собой устройство, в которое интегрированы измерительные каналы, измеряющие физиологические параметры человека, программное обеспечение и монитор для отображения результатов измерений и управления СМК.

Заводской номер наносится на маркировочную табличку любым технологическим способом в виде буквенно-цифрового кода.

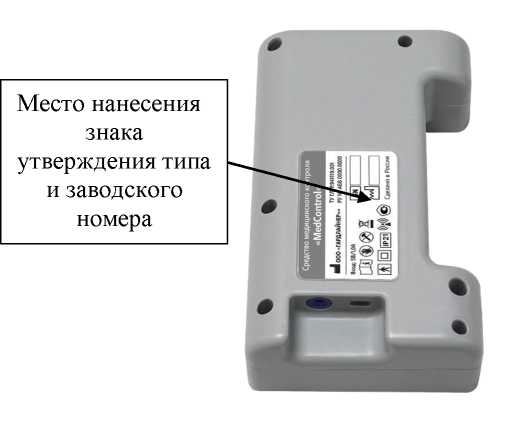

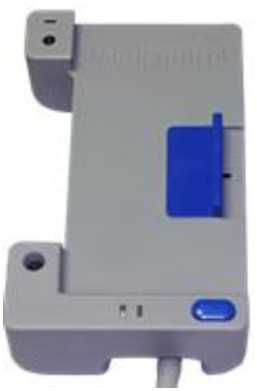

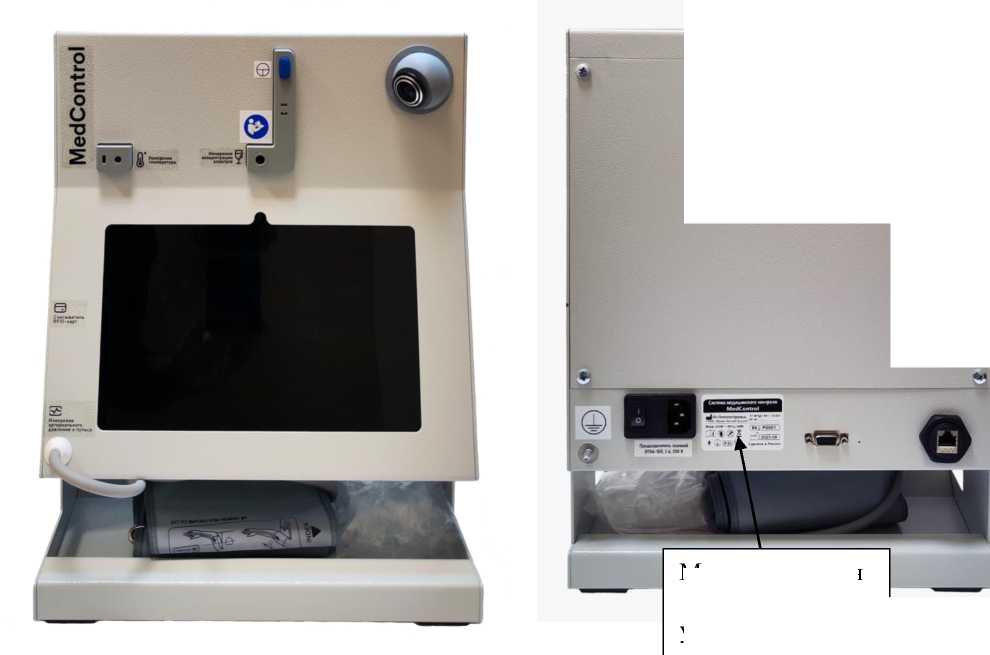

Общий вид СМК с указанием места нанесения знака утверждения типа и заводского номера представлены на рисунках 1 и 2. Нанесение знака поверки на СМК не предусмотрено. Способ ограничения доступа к местам настройки (регулировки) - датчик вскрытия корпуса.

Программное обеспечение

Встроенное программное обеспечение (далее - ПО) предназначено для управления, считывания и сохранения результатов измерений, изменения настроек и параметров СМК. ПО СМК запускается в автоматическом режиме после включения. ПО защищено от преднамеренных и непреднамеренных изменений.

ПО является метрологически значимым.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО СМК приведены в таблице 1.

Таблица 1 - Идентификационные данные встроенного ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	MedControl
Номер версии (идентификационный номер ПО)	1.Х.ХХ
Цифровой идентификатор ПО	-
Примечания: 1. «Х» - номер версии метрологически незначимой части встроенного ПО, может принимать целые значения в диапазоне от 1 до 9. 2. «1» - номер версии метрологически значимой части встроенного ПО.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики канала измерений массовой концентрации паров этанола в выдыхаемом воздухе

Наименование характеристики	Значение
Метод измерения массовой концентрации паров этанола в выдыхаемом воздухе	электрохимический
Диапазон измерений массовой концентрации паров этанола в выдыхаемом воздухе, мг/л	от 0,0 до 1,7
Пределы допускаемой абсолютной погрешности измерений массовой концентрации паров этанола в выдыхаемом воздухе в диапазоне от 0,0 до 0,3 мг/л включ., мг/л	±0,03
Пределы допускаемой относительной погрешности измерений массовой концентрации паров этанола в выдыхаемом воздухе в диапазоне св. 0,3 до 1,7 мг/л включ., %	±10

Таблица 3 - Метрологические характеристики канала измерений неинвазивного давления и частоты пульса

Наименование характеристики	Значение
Метод измерения избыточного давления воздуха в манжете	осциллометрический
Диапазон измерений избыточного давления воздуха в манжете, мм рт.ст.	от 20 до 300
Пределы допускаемой абсолютной погрешности измерений избыточного давления воздуха в манжете, мм рт.ст.	±3
Диапазон измерений частоты пульса, мин-1	от 40 до 200
Пределы допускаемой относительной погрешности измерений частоты пульса, %	±5

Таблица 4 - Метрологические характеристики канала измерений температуры тела человека бесконтактным методом

Наименование характеристики	Значение
Метод измерения температуры	бесконтактный
Диапазон измерений температуры, °C	от 32 до 42
Пределы допускаемой абсолютной погрешности измерений температуры, °C	±0,3

Значение

Таблица 5 - Технические характеристики канала показаний температуры окружающего воздуха, относительной влажности и освещенности

Наименование характеристики

Диапазон показаний относительной влажности окружающего воздуха, %	от 0 до 100
Диапазон показаний температуры, °C	от 0 до +50
Диапазон показаний освещенности, лк	от 0 до 5000
Таблица 6 - Технические характеристики
Наименование характеристики	Значение
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц	от 198 до 242 5О,О±0,5
Габаритные размеры (длинахширинахвысота), мм, не более	310x180x410
Масса, кг, не более	8
Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, %, не более	от +10 до +35 80

Таблица 7 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет	5
Средняя наработка на отказ, ч	8000

Знак утверждения типа

наносится на маркировочную табличку любым технологическим способом, а также на титульный лист руководства по эксплуатации и паспорт типографским способом.

Комплектность средства измерений

Таблица 8 - Комплектность

Наименование	Обозначение	Количество
Система медицинского контроля в составе: 1) Платформа удалённого сбора и обработки результатов    медицинских    осмотров		1 шт.
MedControl		1 шт.
2) Корпус настольный в составе:		1 шт.
- планшет		1 шт.
- USB-концентратор		1 шт.
- USB-камера - считыватель    RFID-карт    (при	MedControl	1 шт.
необходимости)		1 шт.
- датчик освещенности		1 шт.
- датчик влажности и температуры		1 шт.
- датчик вскрытия корпуса		1 шт. 1 шт. 2 шт.
- плата питания и сопряжения
- вентилятор
Сетевой шнур	POWER CUBE RPC-186BL XL-PRO	1 шт.
Паспорт	ФПДТ.941119.001 ПС	1 экз.
Руководство по эксплуатации	ФПДТ.941119.001 РЭ	1 экз.
Руководство пользователя ПО Медработник	ФПДТ.941119.001 РПМ	1 экз.
Руководство пользователя ПО Клиент	ФПДТ.941119.001 РПК	1 экз.
Руководство пользователя ПО Администратор	ФПДТ.941119.001 РПА	1 экз.
Руководство пользователя ПО Работник	ФПДТ.941119.001 РПР	1 экз.
Упаковка	-	1 шт.

Сведения о методиках (методах) измерений

приведены в разделе «Описание и работа» руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 1.6, 1.11, 12.2);

Постановление Правительства Российской Федерации от 30 мая 2023 г. № 866 «Об особенностях проведения медицинских осмотров с использованием медицинских изделий, обеспечивающих автоматизированную дистанционную передачу информации о состоянии здоровья работников и дистанционный контроль состояния их здоровья»;

Приказ Федерального агентства по техническому регулированию и от 30 декабря 2019 г. № 3464 «Об утверждении государственной поверочной электродиагностических средств измерений медицинского назначения»;

Приказ Федерального агентства по техническому регулированию и

Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении государственной поверочной схемы для средств измерений температуры»;

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2О19 г. № 3452 «Об утверждении государственной поверочной схемы для средств измерений содержания этанола в газовых средах»;

ФПДТ.941119.001 ТУ «Система медицинского контроля MedControl. Технические условия».

Правообладатель

Акционерное общество «Технология здоровья» (АО «Технология здоровья») ИНН 7728865041

Адрес юридического лица: 117246, г. Москва, Научный пр-д, д. 17, эт. 8, помещ. II

Изготовитель

Акционерное общество «Технология здоровья» (АО «Технология здоровья») ИНН 7728865041

Адрес юридического лица: 117246, г. Москва, Научный пр-д, д. 17, эт. 8, помещ. II

Адрес места осуществления деятельности: 117246, г. Москва, Научный пр-д, д. 6, эт. 2, помещ. 1, ком. 24-25

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский и испытательный институт медицинской техники» Федеральной службы по надзору в сфере здравоохранения (ФГБУ «ВНИИИМТ» Росздравнадзора) Адрес: 115478, г. Москва, Каширское ш., д. 24, стр. 16

Телефон: +7 (495) 989-73-62

E-mail: info@vniiimt.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312253.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «24» декабря 2024 г. № 3075

Регистрационный № 94197-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы пыли ETL-D

для измерений параметров взвешенных (твердых) частиц (далее - пыли) - массовой концентрации пыли и спектрального коэффициента направленного пропускания в пылегазовых потоках газоходов и стационарных источников загрязнения окружающей среды.

Описание средства измерений

Принцип действия анализаторов - оптический. Луч, формируемый источником оптического излучения (лазерный диод), попадает в анализируемый пылегазовый поток, где рассеивается находящимися на его траектории частицами пыли. Рассеянное излучение регистрируется приёмником (фотодетектор). Интенсивность зарегистрированного излучения, обусловленная наличием пыли в потоке, пропорциональна спектральному коэффициенту направленного пропускания, который функционально связан с массовой концентрацией пыли.

Анализаторы выпускаются в виде моделей ETL-D 100, ETL-D 200, ETL-D 208, различающихся диапазонами измерений и конструктивными особенностями.

Конструктивно анализаторы состоят из одного блока. Корпус представляет собой пластиковый теплоизоляционный короб с защитой от воздействия окружающей среды, внутри которого размещаются: измерительный блок, обогреватель с термостатом, модуль интерфейса или блок питания (в зависимости от модели анализатора), воздуходувка с воздушным фильтром, клеммы электрических подключений. Монтаж анализаторов на газоходы осуществляется с применением фланцевого соединения к закладной газохода. Для обдува оптических поверхностей измерительного блока применяется встроенная воздуходувка.

Анализаторы в зависимости от модели устанавливаются на газоходах со следующими внутренними диаметрами: ETL-D 100 - от 0,7 до 20 м; ETL-D 200 - от 1,5 до 20 м, ETL-D 208 -от 0,2 до 1,5 м. Модель ETL-D 208 ввиду применения в узких газоходах оснащена отражателем, предназначенным для изменения направления падения луча и предотвращения влияния фонового рассеяния от стенок газохода.

Управление анализаторами осуществляется с помощью персонального компьютера посредством специализированного программного обеспечения.

Электрическое питание осуществляется от сети переменного тока. Анализаторы оснащены цифровым интерфейсом RS-485 и аналоговым выходом «токовая петля» (4 - 20) мА.

Результаты измерений представляются в виде значений массовой концентрации пыли и спектрального коэффициента направленного пропускания.

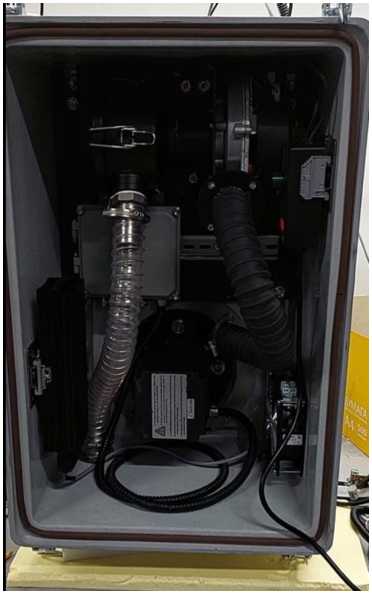

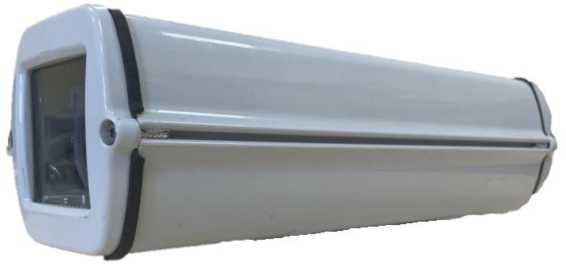

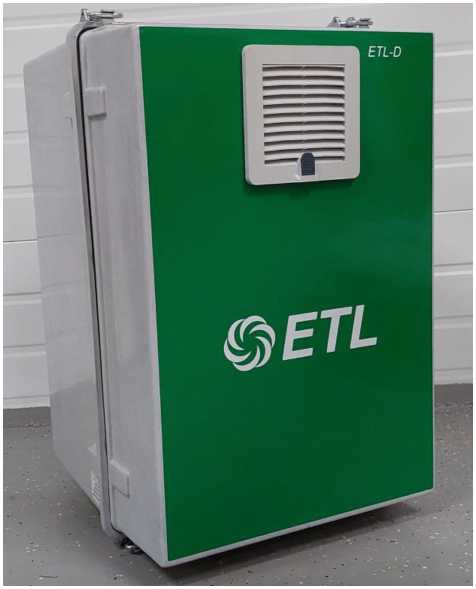

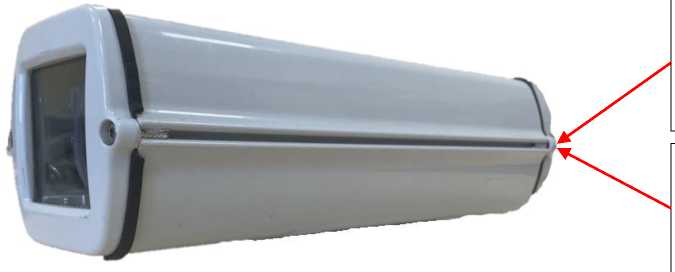

Общий вид анализаторов, места нанесения знака утверждения типа и серийного номера приведены на рисунках 1 - 2. Пломбировка корпуса и его внутренних компонентов, а также нанесение на них знака поверки не предусмотрены. Идентификация анализаторов осуществляется с помощью таблички, расположенной на корпусе. Серийный номер в буквенноцифровом формате наносится на табличку с помощью графических устройств.

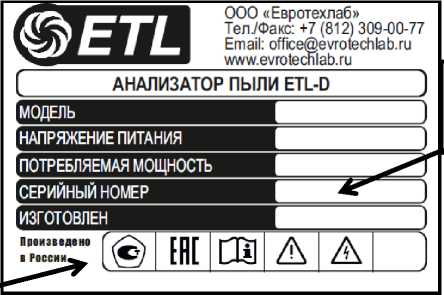

Рисунок 2 - Пример таблички (места нанесения знака утверждения типа и серийного номера)

Программное обеспечение

Анализаторы имеют встроенное и автономное программное обеспечение (далее - ПО). Встроенное ПО используется для обеспечения функционирования анализаторов и управления ими, выполнения измерений, передачи результатов измерений на внешние устройства и носители информации; автономное ПО «ETL-D_100» и «ETL-D_200/208» - для управления анализаторами. К метрологически значимой части встроенного ПО относится часть ПО, отвечающая за получение результата измерений. Автономное ПО не содержит метрологически значимой части. Уровень защиты ПО в соответствии с Рекомендацией Р 50.2.077-2014 -«средний». При нормировании метрологических характеристик учтено влияние ПО.

Таблица 1 -

данные ПО

Идентификационные данные (признаки)	Значение для встроенного ПО
Номер версии (идентификационный номер) ПО	1.Х.Х*
* «Х» - метрологически незначимая часть ПО, может принимать значения в виде арабских цифр от 0 до 9.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений массовой концентрации пыли (в зависимости от модели), мг/м3 - ETL-D 100 - ETL-D 200, ETL-D 208	от 0 до 1000 от 0 до 200
Пределы допускаемой погрешности1) измерений массовой концентрации пыли (в зависимости от модели) - ETL-D 100 -  приведённой2) в поддиапазоне от 0 до 10 мг/м3 включ., % -  относительной в поддиапазоне св. 10 до 1000 мг/м3, % - ETL-D 200 -  приведённой2) в поддиапазоне от 0 до 5 мг/м3 включ., % -  относительной в поддиапазоне св. 5 до 200 мг/м3, % - ETL-D 208 -  приведённой2) в поддиапазоне от 0 до 2 мг/м3 включ., % -  относительной в поддиапазоне св. 2 до 200 мг/м3, %	±20 ±20 ±20 ±20 ±20 ±20
Диапазон измерений спектрального коэффициента направленного пропускания (на длине волны 650 нм), %	от 5 до 95
Пределы допускаемой абсолютной погрешности измерений спектрального коэффициента направленного пропускания (на длине волны 650 нм), %	±5
1) При условии градуировки по анализируемой среде. 2) К верхней границе поддиапазона.

Таблица 3 - Основные технические

Наименование характеристики	Значение
Параметры электрического питания:
- напряжение сети переменного тока, В	230±23
- частота сети переменного тока, Г ц	50±1
Потребляемая мощность, В-А, не более	500
Габаритные размеры, мм, не более:
- высота	710
- ширина	460
- длина	700
Масса, кг, не более	25
Условия эксплуатации:
- температура окружающего воздуха, °С	от -50 до +50
- относительная влажность окружающего воздуха, %, не более	95
- атмосферное давление, кПа	от 84,0 до 106,7

Таблица 4 - Показатели надёжности

Наименование характеристики	Значение
Средний срок службы, лет	10
Средняя наработка до отказа, ч, не менее	24000

Знак утверждения типа

наносится на табличку анализатора и титульные листы паспорта и руководства по эксплуатации с помощью графических устройств.

Комплектность средства измерений

Таблица 5 - Комплектность

Наименование	Обозначение	Количество
Анализатор пыли	ETL-D	1 шт.
Комплект ЗИП*	ETL-D ЗИ	1 комп.
CD-диск или USB-накопитель с автономным ПО	-	1 экз.
Руководство по эксплуатации	ETL-D РЭ	1 экз.
Паспорт	ETL-D ПС	1 экз.
* Согласовывается при заказе.

Сведения о методиках (методах) измерений

приведены в разделе 2 «Использование по назначению» руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»: раздел 3 «Измерения при осуществлении деятельности в области охраны окружающей среды» (п. 3.1, п.п. 3.1.3 «Измерение массовой концентрации органических и неорганических веществ: в промышленных выбросах в атмосферу»);

Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов, утвержденная приказом Росстандарта от 30 декабря 2021 г. № 3105;

ТУ 26.51.53-013-60997399-2022 «Анализаторы пыли ETL-D. Технические условия».

Правообладатель

Общество с ограниченной ответственностью «Евротехлаб» (ООО «Евротехлаб»)

ИНН 7806410090

Юридический адрес: 193230, г. Санкт-Петербург, пер. Челиева, д. 13, лит. Б, помещ. 216

Телефон: +7 (812) 309-00-77; факс: +7 (812) 309-00-77

E-mail: office@evrotechlab.ru

Web-сайт: www.evrotechlab.ru

Изготовитель

Общество с ограниченной ответственностью «Евротехлаб» (ООО «Евротехлаб»)

ИНН 7806410090

Адрес: 193230, г. Санкт-Петербург, пер. Челиева, д. 13, лит. Б, помещ. 216

Телефон: +7 (812) 309-00-77; факс: +7 (812) 309-00-77

E-mail: office@evrotechlab.ru

Web-сайт: www.evrotechlab.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)

Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Адрес места осуществления деятельности: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19, лит. Д.

Телефон: +7 (812) 251-76-01; факс: +7 (812) 713-01-14

E-mail: info@vniim.ru

Web-сайт: www.vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314555.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «24» декабря 2024 г. № 3075

Регистрационный № 94167-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Аппаратура навигационная потребителей GPS/ГЛОНАСС Garmin eTrex 20x

Назначение средства измерений

Аппаратура навигационная потребителей GPS/ГЛОНАСС Garmin eTrex 20x (далее - аппаратура) предназначена для определения геодезических координат (широты и долготы) местоположения наземных объектов по сигналам навигационных космических аппаратов космической навигационной системы GPS/ГЛОНАСС.

Описание средства измерений

Принцип действия аппаратуры основан на параллельном приеме и обработке измерительными каналами сигналов GPS/ГЛОНАСС. Измерительные каналы используются для слежения по коду за сигналами GPS/ГЛОНАСС на частоте LE. Хранение результатов измерений производится во внутренней памяти аппаратуры.

Аппаратура имеет встроенный GPS/ГЛОНАСС модуль. Прочный водонепроницаемый корпус, обеспечивает надёжную защиту от пыли, воды и грязи. На передней панели расположены кнопки управления и цветной жидкокристаллический дисплей для отображения информации, результатов измерений и управления аппаратурой. На задней панели расположены, герметичный отсек для элементов питания и порт mini-USB для передачи результатов измерений на ПЭВМ. На боковой панели расположена кнопка включения, выключения аппаратуры. Питание аппаратуры осуществляется от двух элементов питания типа АА. Пломбирование аппаратуры не предусмотрено.

Возможность нанесения знака поверки на аппаратуру отсутствует.

Заводские номера на аппаратуру наносятся в виде наклеек под крышкой элементов питания.

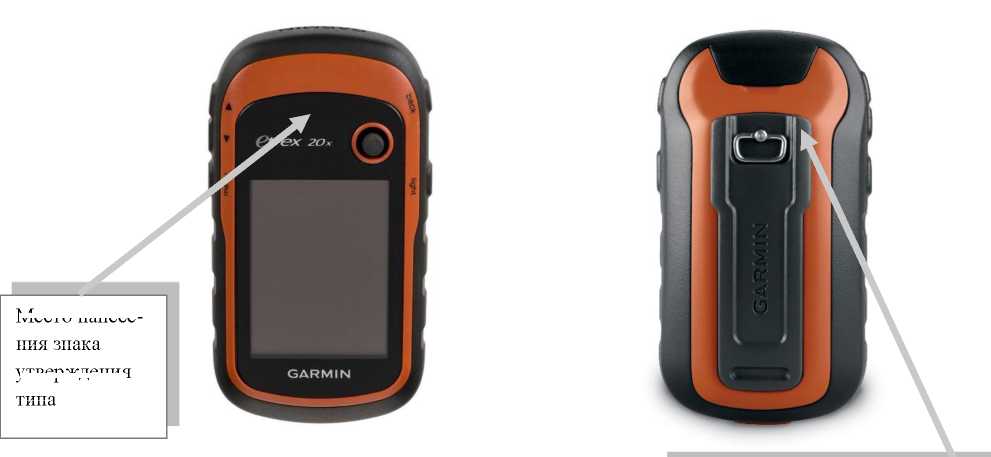

Общий вид аппаратуры с указанием мест нанесения знака утверждения типа и заводского номера, приведены на рисунке 1.

К аппаратуре данного типа относится аппаратура навигационная потребителей GPS/ГЛОНАСС Garmin eTrex 20x заводские номера: 470202994, 470202988, 470202977, 470202950, 470202987, 470202985.

Место нанесе-

ния знака

утверждения

типа

Место нанесения заводского номера под крышкой элементов питания

Рисунок 1 - Общий вид аппаратуры

Программное обеспечение

Программное обеспечение аппаратуры хранится во внутренней памяти аппаратуры и предназначено для управления аппаратурой, а также для отображения, обработки и сохранения результатов измерений.

Внесение изменений в идентификационные данные и метрологически значимое ПО аппаратуры невозможно.

Уровень защиты программного обеспечения по Р 50.2.077-2014 - «высокий».

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	eTrex 20x
Номер версии (идентификационный номер) ПО	2.70
Цифровой идентификатор ПО (контрольная сумма исполняемого кода)	отсутствует

Метрологические и технические характеристики

Таблица 2 -Метрологические характеристики

Наименование характеристики	Значение
Граница допустимой абсолютной погрешности определения координат при доверительной вероятности 0,95 по сигналам GPS/ГЛОНАСС в плане, м	±10

Таблица 3 - Основные технические

Наименование характеристики	Значение
Габаритные размеры, мм, не более - длина - ширина - глубина	103 54 33
Масса (без элементов питания), кг, не более	0,142
Условия эксплуатации: - температура окружающего воздуха, °C	от -20 до +70
Напряжение питания от источника постоянного тока (2 батареи типа АА), В	3

Знак утверждения типа

наносится в виде наклейки в верхней части передней панели аппаратуры.

Комплектность средства измерений

Таблица 4 - Комплектность аппаратуры

Наименование	Обозначение	Кол. (шт.)
Аппаратура навигационная потребителей GPS/ГЛОНАСС	Garmin eTrex 20x	1
USB кабель		1
Методика поверки		1 экз.
Паспорт		1 экз.

Сведения о методиках (методах) измерений приведены в паспорте в разделе «Порядок применения».

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для координатно-временных средств измерений, утвержденная приказом Росстандарта от 7 июня 2024 г. № 1374.

Правообладатель

Garmin (Asia) Corporation, Taiwan (R.O.C)

№ 68, Zhangshu 2 nd Rd, Xizhi Dist., New Taipei City 221.

Изготовитель

Garmin (Asia) Corporation, Taiwan (R.O.C)

№ 68, Zhangshu 2 nd Rd, Xizhi Dist., New Taipei City 221.

Испытательный центр

Западно-Сибирский филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (Западно-Сибирский филиал ФГУП «ВНИИФТРИ») Адрес: 630004, г. Новосибирск, пр-кт Димитрова, д. 4

Телефон/факс: +7 (383) 210-08-14 / +7 (383) 210-13-60

E-mail: director@sniim.ru

Web-сайт: http://sniim.ru/

Уникальный номер записи в реестре аккредитованных лиц RA.RU.310556.

Конструктивно комплексы состоят из одного или нескольких моноблоков Трафик-ДТ, между которыми происходит обмен информацией. Моноблок Трафик-ДТ выполнен в ударопрочном влагозащищенном корпусе, на котором расположены герметичные разъемы для подключения внешних устройств и источников питания. В состав каждого моноблока Трафик-ДТ входят вычислительный модуль, видеокамера и приемник сигналов глобальных навигационных спутниковых систем ГЛОНАСС/GPS. Для обеспечения измерений скорости движения ТС в зоне контроля радиолокационным методом комплексы комплектуются радиолокационными модулями 1 и/или 2, при этом к каждому моноблоку Трафик-ДТ может быть подключен только один радиолокационный модуль. Корпуса моноблока Трафик-ДТ, радиолокационных модулей 1 и 2, а также элементы крепления могут окрашиваться в различные цвета.

Комплексы предназначены для работы в неподвижном состоянии:

• - при стационарном размещении - обеспечивается функционирование комплексов в режиме непрерывной работы при установке на элементы дорожных конструкций;

• - при передвижном размещении - обеспечивается функционирование комплексов в режиме непрерывной работы в течение ограниченного промежутка времени при установке на штативы, треноги, неподвижное ТС.

Измерения скорости движения ТС в зоне контроля радиолокационным методом передвижном

производятся комплексами в неподвижном состоянии при стационарном размещении, имеющими в составе несколько моноблоков Трафик-ДТ, между которыми происходит обмен информацией.

Комплексы защищены от несанкционированного доступа специальными индикаторными пломбами, разрушающимися при попытке их удаления или вскрытия корпусов моноблоков Трафик-ДТ.

Маркировка наносится на этикетку, выполненную типографским способом, расположенную на корпусе моноблока Трафик-ДТ, которая содержит сокращенное наименование изготовителя, адрес изготовителя, в том числе наименование страны изготовителя, наименование комплекса, обозначение технических условий, по которым изготавливаются и идентифицируются      комплексы,      заводской      номер      комплекса      в

буквенно-цифровом или цифровом формате, наименование моноблока Трафик-ДТ, заводской номер и дату изготовления (число, месяц, год) моноблока Трафик-ДТ, знак утверждения типа средства измерений и знак, удостоверяющий соответствие комплексов установленным требованиям технических регламентов Евразийского экономического союза (технических регламентов Таможенного союза).

Наименование комплексов, заводской номер комплексов в буквенно-цифровом или цифровом формате, наименования и заводские номера всех составных частей комплексов отражены в формуляре комплексов.

Нанесение знака поверки на корпус составных частей комплексов не предусмотрено.

Функционально комплексы могут применяться для фиксации нарушений правил дорожного движения (далее - ПДД), указанных в технических условиях на комплексы, приближающимися и удаляющимися ТС, движущимися в плотном потоке во всей зоне контроля и на контролируемом участке дороги с формированием пакета данных по каждому ТС, в том числе, но не ограничиваясь:

• - превышение установленной скорости движения ТС;

• - пересечение в нарушение ПДД линий разметки проезжей части дороги;

• - проезд на запрещающий сигнал светофора;

• - невыполнение требования об остановке перед стоп-линией;

- невыполнение требования об остановке перед знаком стоп;

- выезд на перекресток или пересечение проезжей части дороги в случае образовавшегося затора;

- поворот или движения прямо, или разворот в нарушение требований, предписанных дорожными знаками или разметкой проезжей части дороги;

- несоблюдение требований, предписанных дорожными знаками, запрещающими движение грузовых ТС;

- выезд в нарушение ПДД на обочину, газоны, пешеходные тротуары, велодорожки, полосы для реверсивного движения, полосы для движения маршрутных ТС, трамвайные пути;

- выезд в нарушение ПДД на полосу, предназначенную для встречного движения;

- нарушение правил пользования внешними световыми приборами;

- нарушение правил применения ремней безопасности или мотошлемов;

- несоблюдение требований, запрещающих остановку или стоянку ТС;

- нарушение правил пользования телефоном водителем ТС;

- движение ТС во встречном направлении по дороге с односторонним движением;

- нарушение требований об обязательном прохождении технического осмотра или обязательном страховании гражданской ответственности владельцев ТС;

- установка на ТС без соответствующего разрешения спецсигналов (или опознавательного фонаря такси, опознавательного знака «Инвалид» и т. п.);

- невыполнение требования ПДД уступить дорогу пешеходам (велосипедистам или иным участникам дорожного движения);

- нарушение скоростного режима на протяженном участке дороги;

- выезд на железнодорожный переезд при закрытом или закрывающемся шлагбауме, либо при запрещающем сигнале светофора;

- остановка или выезд на встречную полосу на железнодорожном переезде;

- невыполнение требований ПДД по движению ТС с разрешенной максимальной массой по полосам;

- нарушение правил, установленных для движения ТС в жилых зонах;

- нарушение правил перевозки опасных грузов.

Общий вид составных частей комплексов приведен на рисунке 1. Место установки пломбы от несанкционированного доступа, место нанесения знака утверждения типа и место нанесения заводского номера моноблока Трафик-ДТ приведены на рисунке 2. Общий вид этикетки приведен на рисунке 3.

Рисунок 2 - Место установки пломбы от несанкционированного доступа, место нанесения знака утверждения типа и место нанесения заводского номера моноблока Трафик-ДТ

ООО "ДТ"

Россия, 123298, г. Москва, ул. Маршала Бирюзова, д. 1, к. 1 Комплекс аппаратно-программный Трафик ДТ ДТНМ.424257.031ТУ зав. № I               I

Моноблок Трафик-ДТ

зав. № I           I      СПГ

дата изг. I               I        L11L

Рисунок 3 - Общий вид этикетки

Программное обеспечение

Комплексы имеют специализированное программное обеспечение (далее - ПО). Специализированное ПО содержит метрологически значимую часть TrafficDT.so. Уровень защиты ПО «Высокий» в соответствии с Р 50.2.077-2014.

Влияние специализированного ПО на метрологические характеристики комплексов учтено при нормировании метрологических характеристик комплексов.

Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.

Таблица 1 части ПО

Идентификационные данные (признаки) метрологически значимой

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	TrafficDT.so
Номер версии (идентификационный номер) ПО	не ниже 1.0.0.0
Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений скорости движения ТС, км/ч в зоне контроля радиолокационным методом в зоне контроля по видеокадрам на контролируемом участке дороги	от 0 до 350 от 0 до 350 от 0 до 350
Пределы допускаемой абсолютной погрешности измерений скорости движения ТС, км/ч в зоне контроля радиолокационным методом в зоне контроля по видеокадрам на контролируемом участке дороги	±1 ±1 ±1
Пределы допускаемой абсолютной погрешности синхронизации внутренней шкалы времени комплексов с национальной шкалой координированного времени UTC (SU), мкс	±1
Доверительные границы допускаемой абсолютной погрешности (при доверительной вероятности 0,95) определения координат местоположения комплексов в плане в статическом режиме при геометрическом факторе PDOP не более 3, м	±3*
* - При одновременном использовании сигналов глобальных навигационных спутниковых систем ГЛОНАСС и GPS.

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Минимальная протяженность контролируемого участка дороги, м	80
Напряжение постоянного тока электропитания, В	от 10 до 36
Условия применения температура окружающего воздуха, °С относительная влажность окружающего воздуха при температуре 25 °С, %, не более	от -60 до +65 98

таблицы 3

Наименование характеристики	Значение
Габаритные размеры составных частей комплексов, мм, не более моноблок Трафик-ДТ
длина	470
ширина	155
высота	150
радиолокационный модуль 1
длина	100
ширина	50
высота	90
радиолокационный модуль 2
длина	110
ширина	40
высота	100
Масса составных частей комплексов, кг, не более
моноблок Трафик-ДТ	4,5
радиолокационный модуль 1	0,5
радиолокационный модуль 2	0,4

Знак утверждения типа

наносится типографским способом на этикетку, расположенную на корпусе моноблока Трафик-ДТ, а также на титульный лист руководства по эксплуатации ДТНМ.424257.031РЭ.

Комплектность средства измерений

Комплектность комплексов приведена в таблице 4.

Таблица 4 - Комплектность комплексов

Наименование	Обозначение	Количество
1 Комплекс аппаратно-программный Трафик-ДТ в составе:	-	1 шт.
1.1 Моноблок Трафик-ДТ	-	1 шт.1, 2)
1.2 Радиолокационный модуль 1	-	1 шт.1, 2)
1.3 Радиолокационный модуль 2	-	1 шт.1, 2)
2 Вспомогательное оборудование: - внешние элементы защиты - внешние модули подсветки - обзорные видеокамеры с объективами - контроллеры -  комплект для электропитания оборудования комплексов - комплект для обеспечения связи - комплект для обеспечения интеграции и мониторинга состояния оборудования комплексов - набор крепежных приспособлений - комплект кабелей - согласующие адаптеры - коробка упаковочная	-	по заказу

Продолжение таблицы 4

Наименование	Обозначение	Количество
3 Комплекс аппаратно-программный Трафик-ДТ. Руководство по эксплуатации	ДТНМ.424257.031РЭ	1 экз.
4 Комплекс аппаратно-программный Трафик-ДТ. Формуляр	ДТНМ.424257.031ФО	1 экз.
5 Моноблок Трафик-ДТ. Паспорт	ДТНМ.424257.033ПС	1 экз. на каждый моноблок Трафик-ДТ
6   ГСИ.   Комплексы   аппаратно-программные Трафик-ДТ. Методика поверки	-	1 экз.
Примечания: - Количество может быть увеличено по заказу. 2) - Количество составных частей комплекса определяется заказом и отражается в формуляре ДТНМ.424257.031ФО.

Сведения о методиках (методах) измерений

приведены в пункте 3.2 «Принципы работы» документа ДТНМ.424257.031РЭ «Комплекс аппаратно-программный Трафик-ДТ. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 12.1.1, 12.1.2, 12.42.1 и 12.42.2);

Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;

Приказ Росстандарта от 30 декабря 2019 г. № 3463 «Об утверждении Государственной поверочной схемы для средств измерений импульсного электрического напряжения»;

ДТНМ.424257.031ТУ Комплекс аппаратно-программный Трафик-ДТ. Технические условия.

Правообладатель

Общество с ограниченной ответственностью «Дорожные технологии» (ООО «ДТ») ИНН 7734474487

Адрес юридического лица: 123298, г. Москва, вн.тер.г. муниципальный округ Щукино, ул. Маршала Бирюзова, д. 1, к. 1

Изготовитель

Общество с ограниченной ответственностью «Дорожные технологии» (ООО «ДТ») ИНН 7734474487

Адрес: 123298, г. Москва, вн.тер.г. муниципальный округ Щукино, ул. Маршала Бирюзова, д. 1, к. 1

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Адрес юридического лица: 141570, Московская обл., Солнечногорский р-н, г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11

Адрес места осуществления деятельности: 141570, Московская обл., Солнечногорский р-н, гп. Менделеево, ФГУП «ВНИИФТРИ», к. № 11, к. В, к. Г, к. 25, к. № 28, к. 77, к. климатической лаборатории и специализированный полигон для испытания оборудования, входящего в состав системы ГЛОНАСС

Уникальный номер записи в реестре аккредитованных лиц № 30002-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «24» декабря 2024 г. № 3075

Регистрационный № 94170-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Расходомеры массовые DMF-1-V

Назначение средства измерений

Расходомеры массовые DMF-1-V (далее - расходомеры) предназначены для измерений массы и объема жидкости в потоке, массового и объемного расходов жидкости.

Описание средства измерений

Принцип действия расходомеров основан на измерении силы Кориолиса, возникающей в трубках первичного преобразователя расхода при прохождении через них жидкости. Фазовые смещения между частотами колебаний противоположных частей трубок, вызванные силами Кориолиса, пропорциональны массе жидкости в потоке, массовому расходу жидкости. Объемный расход жидкости и объем жидкости в потоке определяются на базе измеренных значений массового расхода жидкости, массы жидкости в потоке и плотности жидкости.

Расходомеры состоят из первичного преобразователя расхода и вторичного преобразователя расхода.

Вторичный преобразователь расхода смонтирован на корпусе первичного преобразователя расхода.

Первичный преобразователь расхода служит для преобразований значений массы и объема жидкости в потоке, массового и объемного расходов жидкости в электрический сигнал. Вторичный преобразователь расхода обеспечивает обработку электрических сигналов с первичного преобразователя расхода.

Расходомеры изготовлены в следующих модификациях: DMF-1-V10, DMF-1-V15, DMF-1-V25, DMF-1-V50, DMF-1-V80, DMF-1-V100, DMF-1-V200, отличающихся внешним видом первичного преобразователя, номинальными диаметрами и диапазонами расхода жидкости.

К расходомерам данного типа относятся расходомеры модификации DMF-1-V10 с заводскими номерами V10-083-1/2-8, V10-084-1/2-8, V10-085-1/2-8, модификации DMF-1-V15 с заводскими номерами V15-115-1/2, V15-116-1/2, модификации DMF-1-V25 с заводским номером V25-268-1”, модификации DMF-1-V50 с заводскими номерами V50-247-2”, V50-248-2”, модификации DMF-1-V80 с заводским номером V80-373-3”, модификации DMF-1-V100 с заводскими номерами V100-110-4”, V100-111-4”, модификации DMF-1-V200 с заводскими номерами V200-024-8”-76, V200-025-8”-76.

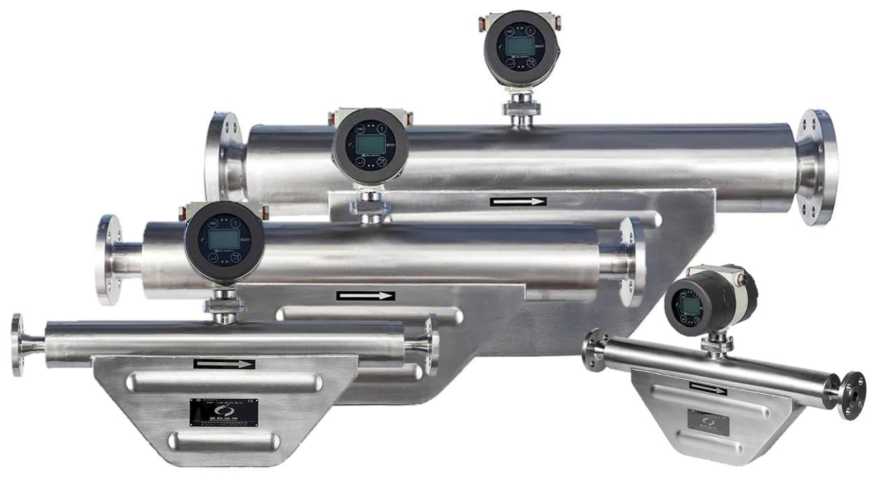

Общий вид расходомеров представлен на рисунке 1.

Рисунок 1 - Общий вид расходомеров

Пломбировка расходомеров осуществляется нанесением знака поверки давлением на свинцовую (пластмассовую) пломбу, установленную с помощью проволоки, проведенную через специальные отверстия, расположенные на корпусе вторичного преобразователя.

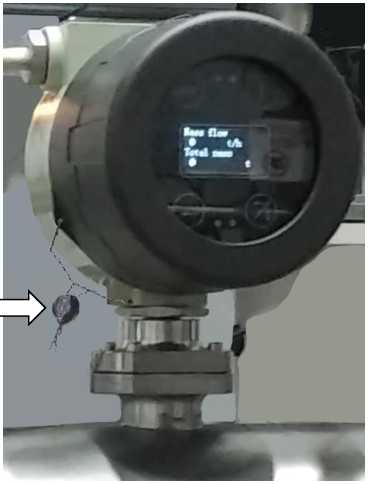

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки приведены на рисунке 2.

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки

Заводской номер расходомера наносится в буквенно-цифровом формате на маркировочную табличку, закрепленную на корпусе вторичного преобразователя расхода, методом лазерной гравировки.

Обозначения мест нанесения знака утверждения типа и заводского номера представлены на рисунке 3.

Beijing Sincerity Automatic ^Equipment CO., LTD

S/N:           Model:                   Flow range:

Pressure: 1,6MPa Accuracy: 0,1% Temp.: (10 - 35)°C

Power supply : 24VDC

Ex db jb IIC T6^T2 Gb

Web: www.bjssae.com

Рисунок 3 - Обозначения мест нанесения знака утверждения типа и заводского номера

Программное обеспечение

Программное обеспечение расходомеров встроенное.

После включения питания встроенное программное обеспечение проводит ряд самодиагностических проверок, во время работы осуществляет сбор и обработку поступающих данных, а также циклическую проверку целостности конфигурационных данных.

Программное обеспечение расходомеров предназначено для обработки сигналов, выполнения математической обработки результатов измерений, обеспечения взаимодействия с периферийными устройствами, хранения в энергонезависимой памяти настроек и вывода результатов измерений на устройства индикации.

Метрологические характеристики средства измерений нормированы с учетом влияния программного обеспечения.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1-

обеспечения

данные

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	-
Номер версии (идентификационный номер) ПО	не ниже V91-71-15-XXX1)
Цифровой идентификатор ПО	-
1) Х - относится к метрологически незначимой части ПО

Метрологические и технические характеристики

Таблица 2 -

Наименование характеристики	Значение
	DMF- 1-V10	DMF- 1-V15	DMF- 1-V25	DMF- 1-V50	DMF- 1-V80	DMF- 1-V100	DMF- 1-V200
Диапазон      измерений массового и объемного расходов жидкости, т/ч (м3/ч)	от 0,05 до 1	от 0,35 до 3,5	от 0,5 до 20	от 3,5 до 40	от 10 до 100	от 20 до 200	от 70 до 700
Пределы     допускаемой относительной погрешности расходомера при измерении массы и объема жидкости в потоке, массового и объемного расходов жидкости, %	±0,1

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Номинальный диаметр1)	DN10, DN15, DN25, DN50, DN80, DN100, DN200
Измеряемая среда	жидкость (вода, газовый конденсат, широкие фракции легких углеводородов, сжиженные углеводородные газы)
Температура измеряемой среды, °С	от +10 до +35
Избыточное давление измеряемой среды, МПа, не более	1,6
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц - напряжение постоянного тока, В	от 160 до 240 50 от 16 до 32
Потребляемая мощность, Вт, не более	25
Габаритные размеры1), мм, не более: - высота - ширина - длина	850 350 1770
Масса1), кг, не более	150
Условия эксплуатации: - температура окружающей среды, - относительная влажность, %, не более - атмосферное давление, кПа	от +10 до +50 95 от 84 до 107
1) - конкретное значение указано в формуляре

Таблица 4 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет	10
Средняя наработка на отказ, ч	87000

Знак утверждения типа

наносится на маркировочную табличку, закрепленную на корпусе вторичного преобразователя расхода, методом лазерной гравировки, и в верхней части по центру титульного листа руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование	Обозначение	Количество
Расходомер массовый	DMF-1-V, зав. №№ V10-083-1/2-8, V10-084-1/2-8, V10-085-1/2-8, V15-115-1/2, V15-116-1/2, V25-268-1”, V50-247-2”, V50-248-2”, V80-373-3”, V100-110-4”, V100-111-4”, V200-024-8”-76, V200-025-8”-761)	1 шт.
Формуляр	-	1 экз.
Руководство по эксплуатации	-	1 экз.
1) - конкретное обозначение указано в формуляре

Сведения о методиках (методах) измерений

приведены в разделе «Методика измерений» документа «Расходомеры массовые DMF-1-V. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Акционерное общество   «Научно-инженерный   центр «ИНКОМСИСТЕМ»

(АО НИЦ «ИНКОМСИСТЕМ»)

ИНН 1660002574

Юридический адрес: 420029, Республика Татарстан, г. Казань, ул. Пионерская, д. 17

Телефон: +7 (843) 212-50-10

E-mail: mail@incomsystem.ru

Web-сайт: www.incomsystem.ru

Изготовитель

Beijing Sincerity Automatic Hquipmenl Со., Ltd, Китай

Адрес: № 8 building, 3rd. District, I-Town, Gaoli Zhang road, Haidian District, Beijing, China Телефон (факс): (86)010-62469399

E-mail: info@bjsincerity.com

Web-сайт: www.bjssae.com

Испытательный центр

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)

Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Фактический адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а»

Телефон: +7(843) 272-70-62, факс: +7(843) 272-00-32

E-mail: office@vniir.org

Web-сайт: www.vniir.org

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310592.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «24» декабря 2024 г. № 3075

Регистрационный № 94171-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики угла поворота ДУПР

Назначение средства измерений

Датчики угла поворота ДУПР (далее -датчики) предназначены для измерения угла поворота ротора в машинах вращательного действия с применением активных магнитных подшипников.

Описание средства измерений

Принцип действия датчиков основан на изменении индуктивностей измерительных обмоток, вызванных поворотом ответной части датчика (эксцентрика), установленной на ротор, относительно неподвижных измерительных обмоток.

Подключение обмоток датчиков к модулям контроля и управления МКУ-0218 (регистрационный № типа СИ 88615-23) обеспечивает преобразование вращательного движения ротора в электрический сигнал так, чтобы амплитуда сигнала являлась функцией угла поворота.

Конструктивно датчики состоят из магнитопровода с измерительными обмотками, устанавливаемого в металлический корпус. Магнитопровод представляет собой полюсный статор, выполненный из листовой изотропной электротехнической стали, на котором размещены измерительные обмотки.

Датчики угла поворота ДУПР выпускаются в модификациях, отличающихся значениями внешнего и внутреннего диаметров магнитопровода.

Модификации датчиков угла поворота ДУПР имеют условное обозначение:

ДУПР-ABC ПФТР.402161.001 ТУ,

где

ДУПР - аббревиатура обозначения типа средства измерений;

A - значение в диапазоне от 100 до 210 мм, состоящее из 3 цифр и обозначающее внешний диаметр магнитопровода;

B - значение в диапазоне от 40 до 150 мм, состоящее из 3 цифр и обозначающее внутренний диаметр магнитопровода;

C - значение из 3 цифр, обозначающее толщину магнитопровода равную 3,5 мм (при указании в модификации датчиков размеры округляются в меньшую сторону до целого числа).

ПФТР.402161.001 ТУ - обозначение документа, устанавливающего требования к средству измерений (обозначение технических условий изготовителя).

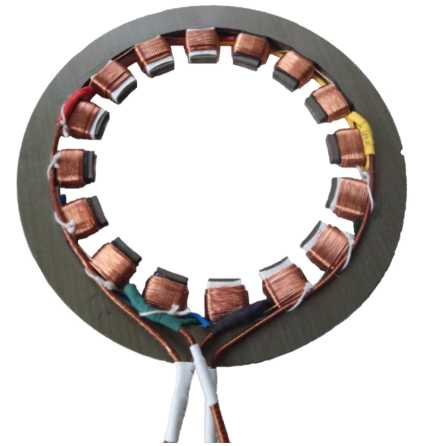

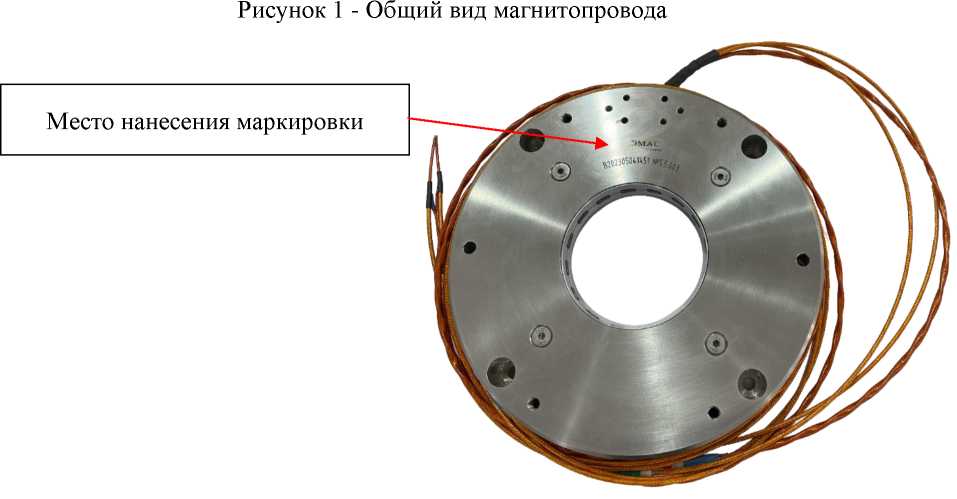

Общий вид магнитопровода приведен на рисунке 1. Общий вид датчика угла поворота ДУПР с местом нанесения маркировки приведен на рисунке 2.

Рисунок 2 - Общий вид датчика угла поворота ДУПР с местом нанесения маркировки

Идентификация датчиков осуществляется методом визуального осмотра маркировки, нанесенной методом лазерной гравировки на торцевую поверхность корпуса с наружной стороны. Маркировка содержит информацию о наименовании и/или товарном знаке изготовителя, артикуле, заводском номере в виде цифрового обозначения, состоящего из арабских цифр. Артикул в буквенно-числовом формате присваивается изготовителем и соответствует модификации датчика, приведенной в паспорте.

При невозможности визуального осмотра маркировки в процессе эксплуатации датчики идентифицируются по технической документации (паспорту) на машину вращения, в котором указаны артикул и заводской номер датчика.

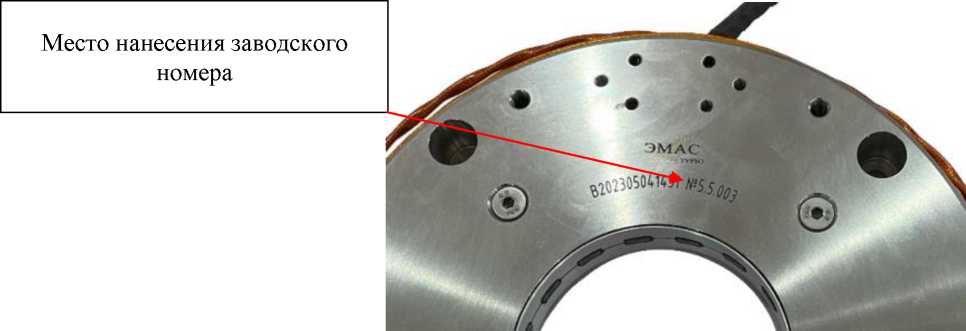

Пример маркировки с местом нанесения заводского номера приведен на рисунке 3.

Рисунок 3 - Пример маркировки с местом нанесения заводского номера

Нанесение знака поверки на средство измерений не предусмотрено.

Пломбировка датчиков от несанкционированного доступа не производится. В процессе эксплуатации возможность внешних механических регулировок отсутствует.

Метрологические и технические характеристики

Таблица 1 -

Наименование характеристики	Значение
Диапазон измерений угла поворота	от 0° до 360°
Пределы допускаемой приведенной к полному диапазону измерений погрешности измерений угла поворота, %	±10

Таблица 2 - Технические характеристики

Наименование характеристики	Значение
Напряжение питания от источника переменного тока, В	24 ± 5 %
Частота питающего напряжения, кГ ц	15 ± 5 %
* Габаритные размеры магнитопровода, мм: - внешний диаметр - внутренний диаметр - толщина	от 95 до 215 от 35 до 155 от 3 до 4
* Масса, кг, не более	30
Рабочие условия эксплуатации: - температура окружающей среды, °C	от -25 до +40
Примечания: * Указаны размеры и масса для всего ряда датчиков, фактические значения указываются в паспорте на датчик.

Таблица 3 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет	10
Средняя наработка на отказ, ч	40000

Знак утверждения типа

наносится типографским способом на титульный лист паспорта.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Датчик угла поворота ДУПР	Модификация в соответствии с договором поставки	1 шт.
* Ответная часть датчика (эксцентрик)	-	1 шт.
* Модуль контроля и управления	МКУ-0218	1 шт.
* Приспособление для крепления датчика на головке делительной оптической	ПФТР.Э.ДУПР 1.01.00	1 шт.
* Генератор балансировки и проверки чувствительности датчиков линейных перемещений ротора	ПФТР.Э.ДПР 5.01.00	1 шт.
Паспорт	ПФТР.402161.001 ПС	1 экз.
** Руководство по эксплуатации	ПФТР.402161.001 РЭ	1 экз.
** Методика поверки	-	1 экз.
Примечания: * по заказу. **допускается поставка в электронном виде.

Сведения о методиках (методах) измерений

приведены в подразделе 2.4 «Подключение и использование» раздела 2 «Использование по назначению» документа ПФТР.402161.001 РЭ.

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений плоского угла, утвержденная приказом Росстандарта от 26 ноября 2018 года № 2482;

ПФТР.402161.001 ТУ «Датчики угла поворота ДУПР. Технические условия».

Правообладатель

Общество с ограниченной ответственностью «ЭМАС-ТУРБО» (ООО «ЭМАС-ТУРБО») ИНН 6027201869

Юридический адрес: 180006, Псковская обл., г. Псков, ул. Школьная, д. 18 Телефон: +7 (8112) 72-30-71

E-mail: office@emas-turbo.ru

Изготовитель

Общество с ограниченной ответственностью «ЭМАС-ТУРБО» (ООО «ЭМАС-ТУРБО») ИНН 6027201869

Адрес: 180006, Псковская обл., г. Псков, ул. Школьная, д. 18

Телефон: +7 (8112) 72-30-71

E-mail: office@emas-turbo.ru

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)

Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, эт. 4, помещ. I, ком. 28

Телефон: +7 (495) 481-33-80

E-mail: info@prommashtest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312126.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «24» декабря 2024 г. № 3075

Регистрационный № 94172-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Машины универсальные испытательные электромеханические ALSI-TECH 2

Назначение средства измерений

Машины универсальные испытательные электромеханические ALSI-TECH 2 (далее по тексту - машины) предназначены для измерений силы и деформации при статических и циклических испытаниях образцов конструкционных материалов (металлов, пластмасс, тканей, композитов и др.), изделий и конструкций на растяжение, сжатие, изгиб, сдвиг, срез и т.д.

Описание средства измерений

Принцип действия машин основан на преобразовании нагрузки, приложенной к испытываемому образцу, датчиком силоизмерительным в электрический сигнал, изменяющийся пропорционально этой нагрузке. Создаваемая машинами нагрузка, приложенная к испытываемому образцу, деформирует его. При этом в процессе нагружения образца производится измерение значения величины этой нагрузки и соответствующей ей величины деформации образца.

Конструктивно машины состоят из модуля силозадающего, модуля управления и пульта оператора ручного управления (опционально). Модуль силозадающий состоит из основания, на котором закреплена силовая рама, электропривода, датчика (датчиков) силоизмерительного, датчика перемещений, измерителей продольной и поперечной деформации (опционально), приспособлений для удержания, фиксации или захвата испытываемого образца. Внутри силовой рамы расположены направляющие колонны, по которым при помощи винтовых пар перемещается подвижная траверса. Движение для перемещения подвижной траверсы винтовые пары получают от электропривода c ременной передачей или с без ремённой (редукторной) передачей крутящего момента от двигателя на шарико-винтовые пары. Силовая рама может иметь одну, две и более рабочих зон. В зависимости от модификации силовая рама может располагаться вертикально или горизонтально. Также возможно наличие дополнительные боковых зон испытаний справа и/или слева от основной зоны, либо зоны испытаний могут располагаться одна над другой. Машины изготавливаются как в напольном, так и настольном варианте.

Диапазон измерений силы обеспечивается датчиком силоизмерительным или набором датчиков силоизмерительных, входящих в комплект поставки машины.

Диапазон измерений перемещения подвижной траверсы зависит от высоты силовой рамы и испытательных приспособлений. Перемещение подвижной траверсы измеряется датчиком перемещений (энкодером).

Модуль управления представляет собой микропроцессорный блок, который осуществляет прием, обработку и отображение информации от всех датчиков: силоизмерительных, перемещений, продольной и поперечной деформации, управляет режимами работы машины, а также передаёт измерительную информацию на внешние устройства. Модуль управления может иметь различные варианты исполнений внешнего вида, отличающихся формой, габаритными размерами и цветом корпуса, а также может быть выполнен в виде отдельного блока или встроенным в модуль силозадающий. При этом в зависимости от условий эксплуатации лицевая панель модуля управления может быть выполнена как в сенсорном, так и в кнопочном исполнении.

Пульт оператора ручного управления предназначен для управления перемещением подвижной траверсы при позиционировании в процессе подготовки к испытаниям, управлением захватами, имеющими привод (пневматический, гидравлический, электромеханический и т.д.), управления режимами проведения испытаний без использования персонального компьютера. Возможны варианты исполнения машин с управлением от персонального компьютера.

Машины могут оснащаться датчиками продольной и поперечной деформации с различными диапазонами измерений, отвечающими требованиям испытаний образцов. По виду контакта с испытываемым образцом датчики продольной и поперечной деформации могут быть контактными или бесконтактными.

Машины могут быть укомплектованы: программно-техническим комплексом (персональный компьютер, принтер, линия связи для подключения к модулю управления машины и программное обеспечение), термокриокамерами, высокотемпературными печами, вакуумными камерами, различными приспособлениями для испытаний образцов материалов и изделий, а также другим оборудованием по требованию заказчика.

Выпускаемые модификации машин отличаются: дизайном, наибольшими пределом измерений силы, пределами допускаемой относительной погрешности измерений силы, диапазоном и исполнением по точности измерений перемещения подвижной траверсы, измерений перемещения подвижной траверсы, диапазонами измерений продольных и поперечных перемещений (деформаций), классом точности измерений перемещений (деформаций), исполнением (одноколонными и двухколонными), габаритными размерами и массой, а также могут выпускаться в вертикальном и горизонтальном исполнениях. Цвет внешнего вида машин может определяться требованием заказчика.

Машины испытательные универсальные электромеханические ALSI-TECH 2 выпускаются в модификациях, отличающихся диапазонами измерений нагрузки (силы), диапазонами измерений перемещений траверсы, массой, габаритными размерами, и классификацией по исполнению.

Расшифровка модификации машин: ALSI-TECH 2-A.B, где:

ALSI-TECH - наименование типа машин;

• 2 - наименование серии машин испытательных универсальных электромеханических, работающих как на растяжение, так и на сжатие;

A - верхний предел диапазона измерений нагрузки (силы), принимающий значения: 0,5 (0,5 кН); 1 (1 кН); 2 (2 кН); 3 (3 кН); 5 (5 кН);10 (10 кН); 20 (20 кН); 25(25 кН);30 (30 кН); 50 (50 кН); 100 (100 кН); 150 (150 кН),200 (200 кН); 250 (250 кН) 300 (300 кН); 400 (400 кН); 500 (500 кН); 600 (600 кН); 800 (800 кН)1000 (1000 кН);1200 (1200 кН); 1500 (1500 кН); 1600 (1600 кН); 2000 (2000 кН).

В - классификация по исполнению - 1, 2, 3, 4, 5, 6, 7:

• 1 - Машины имеют одноколонное исполнение с одной или несколькими рабочими зонами c встроенным или внешним блоком управления;

• 2 - Машины имеют два или более ходовых винта и две или более направляющие колонны с одной рабочей зоной;

• 3 - Машины двухколонное исполнение с двумя рабочими зонами, расположенными одна над другой;

• 4 - Машины двухколонное исполнение с несколькими рабочими зонами, расположенными одна над другой, либо одна центральная рабочая зона и рабочие зоны сбоку слева и/или справа;

• 5 - Машины имеют неподвижный силовой контур, две или более направляющие колонны с центральным осевым электроприводом, расположенным в нижней или верхней части машины;

• 6 - Одно или двухколонные с измененной по габаритам (по высоте, по ширине, по высоте и ширине) рабочей зоны рамы;

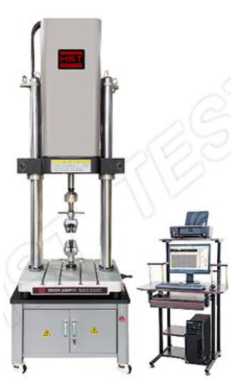

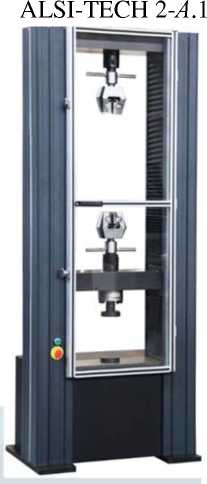

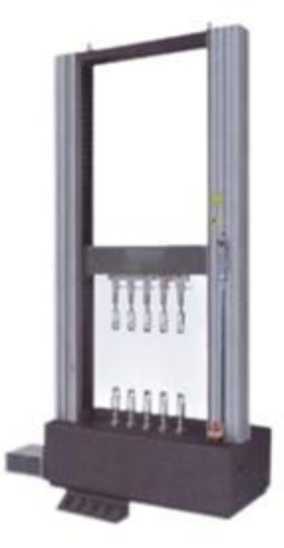

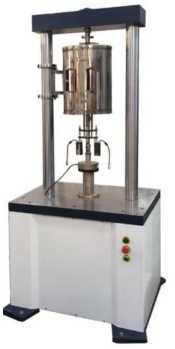

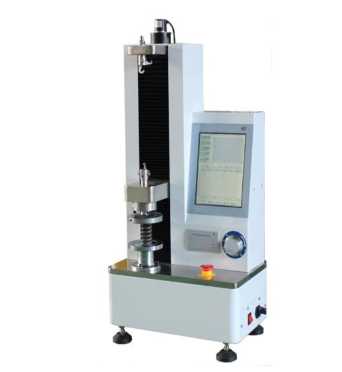

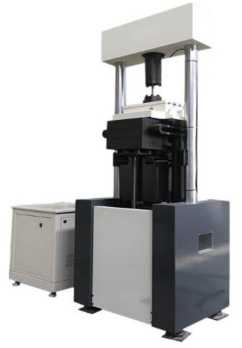

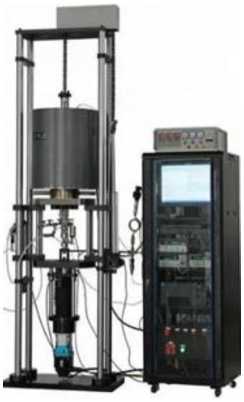

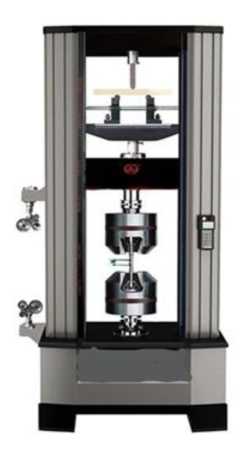

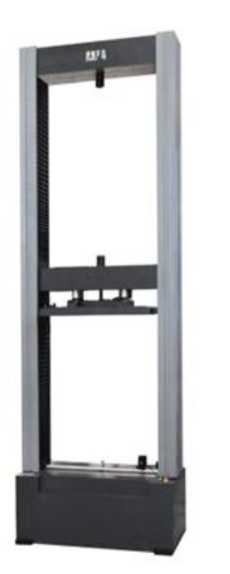

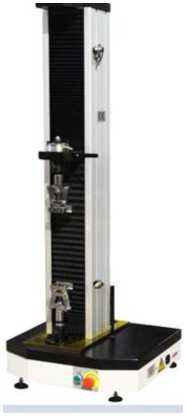

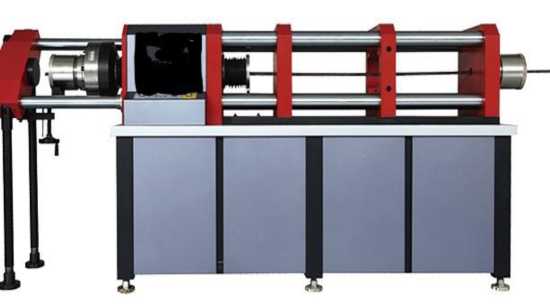

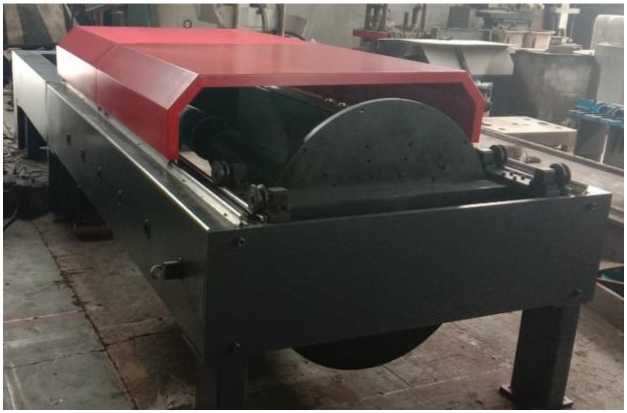

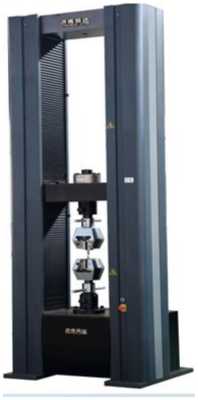

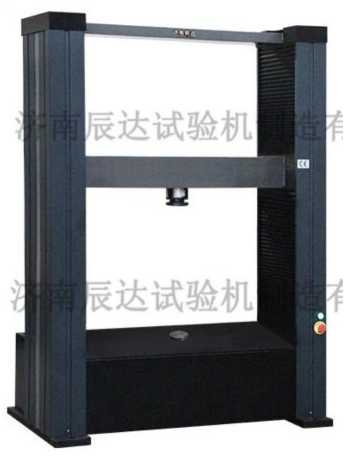

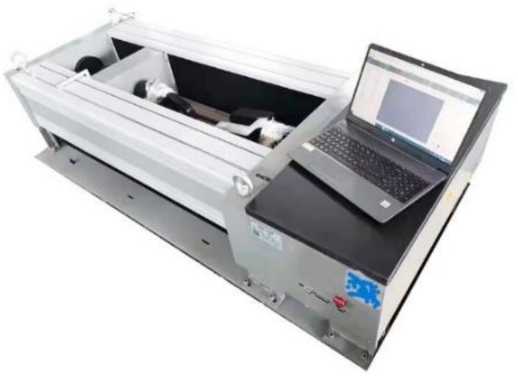

• 7 - горизонтальная компоновка машины. Общий вид машин представлен на рисунках с 1 по 7.

Идентификация машины осуществляется методом визуального осмотра маркировочной таблички, прикреплённой на корпусе модуля силозадающего, отображающую информацию о модификации машины и заводском номере, а также изучения нормативно-технической документации (руководство по эксплуатации, паспорт), которая входит в обязательный комплект поставки машины и содержит информацию о метрологических и технических характеристиках машины.

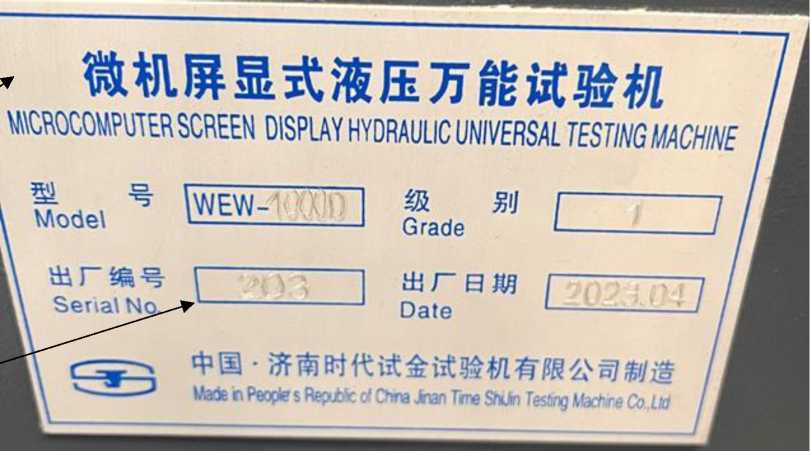

Заводской номер в числовом формате наносится на маркировочную табличку методом офсетной печати, прикрепляемую на левую боковую стенку корпуса машины и на заднюю панель модуля управления. Место нанесения маркировочной таблички на примере машин ALSI-TECH 2-А.2 и ALSI-TECH 2-А.3 представлено на рисунке 7. Обозначение мест нанесения заводского номера и модификации машин указано на рисунке 8.

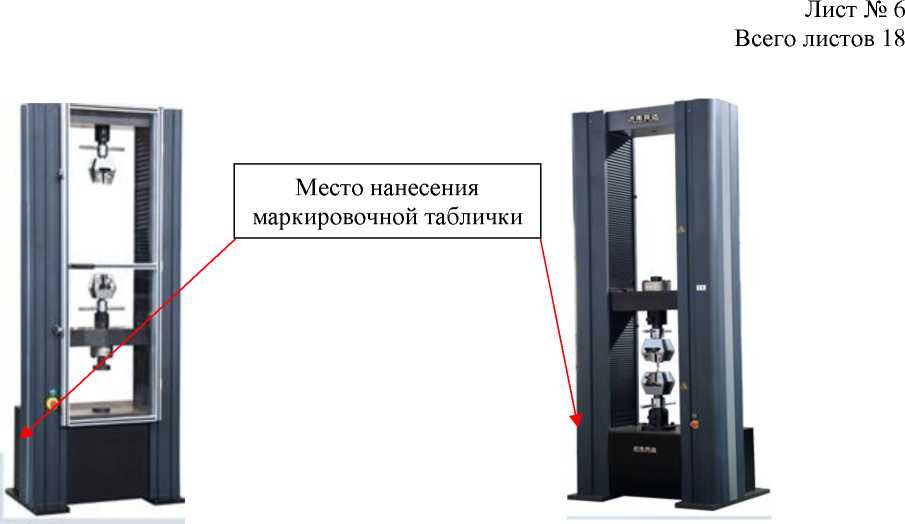

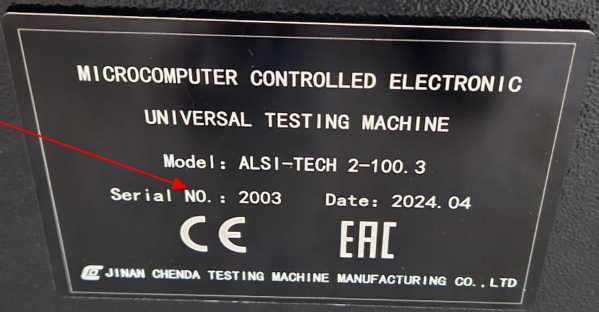

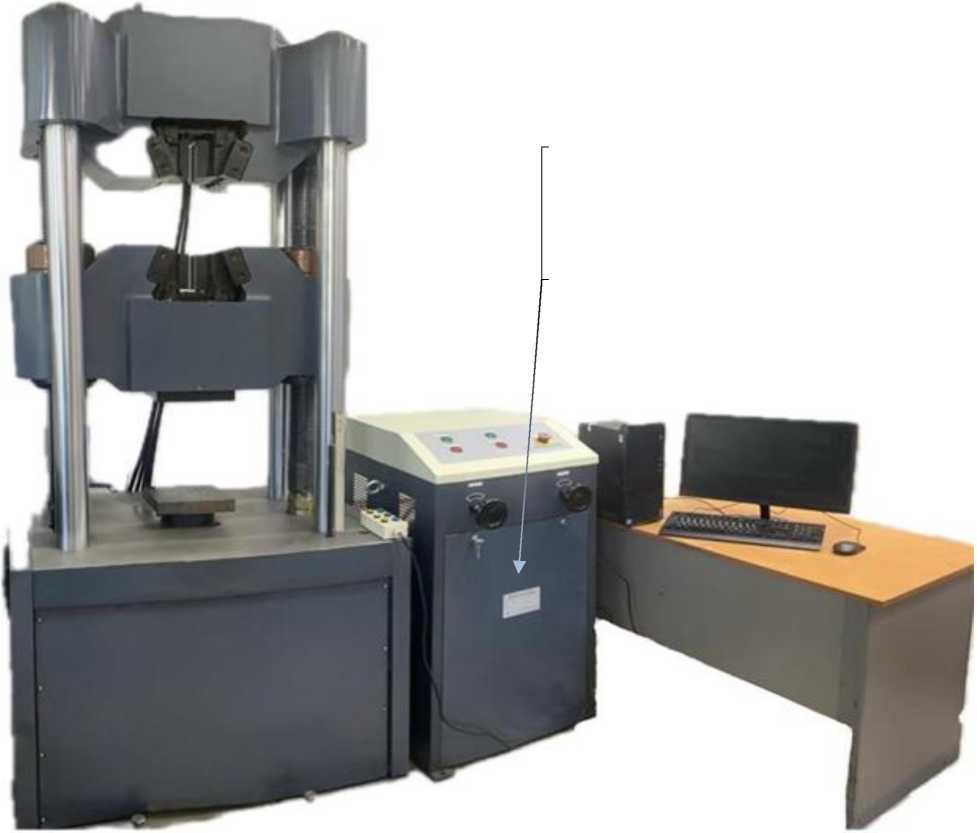

Рисунок 8 - Обозначение мест нанесения заводского номера и модификации машин

Нанесение знака поверки на машины не предусмотрено.

Программное обеспечение

Программное обеспечение (далее - ПО) предназначено для управления режимами работы машин, обработки, хранения, отображения результатов измерений и передачи измеренных значений на внешние устройства.

Конструктивно машины имеют защиту встроенного ПО от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки режима защиты микроконтроллера от чтения и записи исполняемого кода.

Доступ к ПО ограничен паролями. Влияние ПО учтено при нормировании метрологических характеристик. Уровень защиты ПО «Средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные программного обеспечения представлены в таблице 1.

Таблица 3 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений перемещения подвижной траверсы без нагрузки, мм	от 0 до 2500*
Пределы допускаемой абсолютной погрешности измерений перемещения траверсы без нагрузки в диапазоне от 0 до 10 мм включ., мм	±0,05
Пределы допускаемой относительной погрешности измерений перемещения траверсы без нагрузки в диапазоне св. 10 мм до верхнего предела измерений, %	±0,5
Диапазон, мм/мин	от 0,001 до 1000*
Пределы допускаемой относительной погрешности задания скорости перемещения траверсы без нагрузки, %	±0,5
* - Минимально и максимально возможные значения. Фактическое значение диапазона указано в индивидуальных технических паспортах на машины.

Таблица 4 -

Модификация датчика деформации	Диапазон измерений продольной деформации, мм	Пределы допускаемой абсолютной погрешности измерений продольной деформации в диапазоне от 0,02 до 0,3 мм включ., мкм	Пределы допускаемой относительной погрешности измерений продольной деформации в диапазоне св. 0,3 мм до верхнего предела измерений, %
CD-2510 CD-5010	от 0 до 10	±3	±1
YYU	от 0 до 25
YYJ	от 0 до 4
DX800	от 0 до 800	±6	±2
DX1000	от 0 до 1000
YYHT 5/25(50)	от -5 до +5	±3	±1

Таблица 5 - Метрологические характеристики

Модификация датчика деформации	Диапазон измерений продольной деформации, мм	Пределы допускаемой абсолютной погрешности измерений продольной деформации в диапазоне от 0,02 до 0,3 мм включ., мкм	Пределы допускаемой относительной погрешности измерений продольной деформации в диапазоне св. 0,3 мм до верхнего предела измерений, %
3541-X1)-025M1-Y2) 3541-X1)-040M1-Y2) 3541-X1)-070M-Y2) 3541-X1)-100M-Y2) 3541-X1)-120M-Y2)	от 0 до +2,5 от 0 до +4 от 0 до +7 от 0 до +10 от 0 до +12	±3	±1

Продолжение таблицы 5

Модификация датчика деформации	Диапазон измерений продольной деформации, мм	Пределы допускаемой абсолютной погрешности измерений продольной деформации в диапазоне от 0,02 до 0,3 мм включ., мкм	Пределы допускаемой относительной погрешности измерений продольной деформации в диапазоне св. 0,3 мм до верхнего предела измерений, %
1) - Базовая длина: 003 M - 3 мм; 005М - 5 мм; 008М - 8 мм; 010М - 10 мм; 012М - 12 мм; 020М - 20 мм. 2) - Датчики комплектуются различным исполнением контактных щупов, которые обеспечивают проведение измерений образцов изделий или материалов и маркируются в зависимости от типа исполнения: LT; ST; HT1; HT2; LHT.

Таблица 6 -

Модификация датчика деформации	Базовая длина, мм	Максимальный диапазон измерений продольной деформации, мм	Пределы допускаемой абсолютной погрешности измерений продольной деформации в диапазоне от 0,02 до 0,3 мм включ., мкм	Пределы допускаемой относительной погрешности измерений продольной деформации в диапазоне св. 0,3 мм до верхнего предела измерений, %
3542-010M-X1)-Y2)	10	от -1 до +10
3542-0 125M-X1)-Y2)	12,5	от -1,25 до +12,5
3542-020M-X1)-Y2)	20	от -2 до +20
3542-025M-X1)-Y2)	25	от -2,5 до+25
3542-030M-X1)-Y2)	30	от -3 до +30

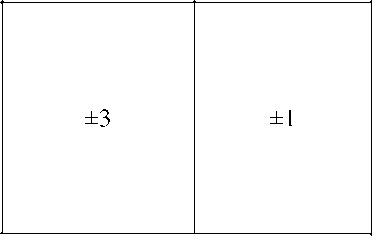

3542-040M-X1)-Y2)	40	от -4 до +40	±3	±1
3542-045M-X1)-Y2)	45	от -4,5 до+45
3542-050M-X1)-Y2)	50	от -5 до +50
3542-075M-X1)-Y2)	75	от -7,5 до+75
3542-080M-X1)-Y2)	80	от -8 до +80
1) - Диапазон измерений, % от базовой длины			: 005: ±5 %; 010: ±10 %;	020: -10 % / +20 %;
025: -10%/ +25%; 050:	-10 %/+50 %; 100: -10 % / +100%
2) - Датчики комплектуются различным исполнением контактных щупов, которые обес-
печивают проведение измерений образцов изделий или материалов и маркируются в зависимо-
сти от типа исполнения: LT; ST; HT1; HT2; LHT.

Таблица 8 -

Модификация датчика деформации	Диапазон измерений продольной деформации, мм	Пределы допускаемой абсолютной погрешности измерений продольной деформации в диапазоне от 0,02 до 0,3 мм включ., мкм	Пределы допускаемой относительной погрешности измерений продольной деформации в диапазоне св. 0,3 мм до верхнего предела измерений, %
3540-001M-X1) 3540-004M-X1 3540-006M-X1 3540-012M-X1 3540-025M-X1 3540-050M-X1	от 0 до 1 от 0 до 4 от 0 до 6 от 0 до 12 от 0 до 25 от 0 до 50	±3	±1
1) - Датчики комплектуются различным исполнением контактных щупов, которые обеспечивают проведение измерений образцов изделий или материалов и маркируются в зависимости от типа исполнения: LT; ST; HT1; HT2; LHT.

Таблица 9 - Метрологические характеристики

Модификация датчика деформации	Базовая длина, мм	Максимальный диапазон измерений продольной деформации, мм	Пределы допускаемой абсолютной погрешности измерений продольной деформации в диапазоне от 0,02 до 0,3 мм включ., мкм	Пределы допускаемой относительной погрешности измерений продольной деформации в диапазоне св. 0,3 мм до верхнего предела измерений, %
3549-010M-X1)-Y2) 3549-0125M-X1)-Y2) 3549-020M-X1)-Y2) 3549-025M-X1)-Y2) 3549-030M-X1)-Y2) 3549-040M-X1)-Y2) 3549-050M-100*-**	10 12,5 20 25 30 40 50	от -1 до +10 от -1,25 до +12,5 от -2 до +20 от -2,5 до +25 от -3 до +30 от -4 до +40 от -5 до +50	±3	±1
1) Диапазоны измерения деформации по запросу: 010: ±10 %; 020: +20 % / -10 %; 050: +50 % / -10 %; 100: +100 % / -10 % 2) - Датчики комплектуются различным исполнением контактных щупов, которые обеспечивают проведение измерений образцов изделий или материалов и маркируются в зависимости от типа исполнения: ST; HT.

Таблица 10 -

Модификация датчика деформации	Базовая длина, мм	Максимальный диапазон измерений продольной деформации, мм	Пределы допускаемой абсолютной погрешности измерений продольной деформации в диапазоне от 0,02 до 0,3 мм включ., мкм	Пределы допускаемой относительной погрешности измерений продольной деформации в диапазоне св. 0,3 мм до верхнего предела измерений, %
3448-010М-Х1 3448-025М-Х1) 3448-050М-Х1)	10 25 50	от -1 до +10 от -2,5 до +25 от -5 до +25	±3	±1
1) - Диапазон измерений, % от базовой длины: 005: ±5 %; 010: ±10 %; 020: -10 % / +20 %; 050: -10 % / +50 %; 100: -10 % / +100 % (недоступен для базовой длины 50 мм).

Таблица 11 - Метрологические характеристики

Модификация датчика деформации	Базовая длина, мм	Максимальный диапазон измерений продольной деформации, мм	Пределы допускаемой абсолютной погрешности измерений продольной деформации в диапазоне от 0,02 до 0,3 мм включ., мкм	Пределы допускаемой относительной погрешности измерений продольной деформации в диапазоне св. 0,3 мм до верхнего предела измерений, %
3548COD-005M-X1)-Y2)	5	от 0 до 12	±3	±1
3548COD-008M-X1)-Y2)	8	от 0 до 12

Продолжение таблицы 11

Модификация датчика деформации	Базовая длина, мм	Максимальный диапазон измерений продольной деформации, мм	Пределы допускаемой абсолютной погрешности измерений продольной деформации в диапазоне от 0,02 до 0,3 мм включ., мкм	Пределы допускаемой относительной погрешности измерений продольной деформации в диапазоне св. 0,3 мм до верхнего предела измерений, %
3548COD-010M-X1)-Y2) 3548COD-012M-X1)-Y2) 3548COD-020M-X1)-Y2)	10 12 20	от 0 до 12 от 0 до 12 от 0 до 12	±3	±1
1) - Диапазон измерений: 025M: от 0 до 2,5 мм; 040М: от 0 до 4 мм; 070М: от 0 до 7 мм; 100М: от 0 до 10 мм; 120М: от 0 до 12 мм. 2) - Датчики комплектуются различным исполнением контактных щупов, которые обеспечивают проведение измерений образцов изделий или материалов и маркируются в зависимости от типа исполнения: ST; HT.

Таблица 12 -

Модификация датчика деформации	Диапазон измерений продольной деформации, мм	Пределы допускаемой абсолютной погрешности измерений продольной деформации в диапазоне от 0,02 до 0,3 мм включ., мкм	Пределы допускаемой относительной погрешности измерений продольной деформации в диапазоне св. 0,3 мм до верхнего предела измерений, %
7642-Х1)-025М 7642-Х1)-075М 7642-Х1)-125М	от - 0,5 до +2,5 от - 0,5 до +7,5 от - 0,5 до +12,5	±3	±1
1) - Базовая длина: 010М: 10 мм; 012М: 12 мм; 0125М: 12,5 мм; 020М: 20 мм; 025М: 25 мм; 050М: 50 мм.

Таблица 13 - Метрологические характеристики

Модификация датчика деформации	Максимальный диапазон измерений поперечной деформации, мм	Пределы допускаемой абсолютной погрешности измерений поперечной деформации в диапазоне от 0,02 до 0,3 мм включ., мкм	Пределы допускаемой относительной погрешности измерений поперечной деформации в диапазоне св. 0,3 мм до верхнего предела измерений, %
3575-050M-X1) 3575-100M-X1) 3575-250M-X1) 3575-300M-X1) 3575-500M1-X1)	от -0,5 до +0,5 от -1 до +1 от -2,5 до +2,5 от -3 до +3 от -5 до +5	±3	±1
1) - Датчики комплектуются различным исполнением контактных щупов, которые обеспечивают проведение измерений образцов изделий или материалов и маркируются в зависимости от типа исполнения: LT; ST; HT1; HT2; LHT.

Таблица 14 - Метрологические характеристики

Модификация датчика деформации	Максимальный диапазон измерений продольной деформации, мм	Пределы допускаемой абсолютной погрешности измерений продольной деформации в диапазоне от 0,02 до 0,3 мм включ., мкм	Пределы допускаемой к диапазону измерений относительной погрешности измерений продольной деформации в диапазоне св. 0,3 мм до верхнего предела измерений, %
3800-Х1)-250М 3800-Х1)-500М	от 0 до250 от 0 до 500	±3	±1
1) - Базовая длина: 020М: 20 мм; 025М: 25 мм; 050М: 50 мм

Таблица 15 - Метрологические характеристики

Модификация датчика деформации	Диапазон измерений продольной деформации, мм	Диапазон измерений поперечной деформации, мм	Пределы допускаемой абсолютной погрешности измерений продольной деформации в диапазоне от 0,02 до 0,3 мм включ., мкм	Пределы допускаемой относительной погрешности измерений продольной деформации в диапазоне св. 0,3 мм до верхнего предела измерений, %	Пределы допускаемой абсолютной погрешности измерений поперечной деформации в диапазоне от 0,02 до 0,3 мм включ., мкм	Пределы допускаемой относительной погрешности измерений поперечной деформации в диапазоне св. 0,3 мм до верхнего предела измерений, %
MINI MFA 2	от 0,06 до 3	-	±3	±1	-	-
MFA 20	от 0,4 до 20	-	±3	±1	-	-
MFA 8 MFA 12 MFA 25	от 0,16 до 8 от 0,24 до 12 от 0,5 до 25	-	±3	±1	-
MFU	от 0 до 4	от 0 до 4	±3	±1	±3	±1
MFD	от 0 до 3	от 0 до 3	±3	±1	±3	±1
MFQ A/B	-	от 0 до 4	-	-	±3	±1
MFQ H/R	-	от 0 до 4	-	-	±3	±1
MFX 200-B	от 0 до 200	-	±3	±1	-	-
MFX 500-B	от 0 до 500	-	±3	±1	-	-
MFL 300-B	от 0 до 300	-	±3	±1	-	-
MFL 500-B	от 0 до 500	-	±3	±1	-	-
MFL 800-B	от 0 до 800	-	±3	±1	-	-
MFE 900	от 0 до 900	-	±6	±2	-	-
MFE 1200	от 0 до 1200	-	±6	±2	-	-
MFHT 5	от -5 до +5	-	±3	±1	-	-

Продолжение таблицы 15

Модификация датчика деформации	Диапазон измерений продольной деформации, мм	Диапазон измерений поперечной деформации, мм	Пределы допускаемой абсолютной погрешности измерений продольной деформации в диапазоне от 0,02 до 0,3 мм включ., мкм	Пределы допускаемой относительной погрешности измерений продольной деформации в диапазоне св. 0,3 мм до верхнего предела измерений, %	Пределы допускаемой абсолютной погрешности измерений поперечной деформации в диапазоне от 0,02 до 0,3 мм включ., мкм	Пределы допускаемой относительной погрешности измерений поперечной деформации в диапазоне св. 0,3 мм до верхнего предела измерений, %
ATONE1-M5-0,5	от 0 до 130 включ.	от 0 до 109 включ.	±1,5	±0,5	±1,5	±0,5
ATONE1-M5-1	св. 130 до 260	св. 109 до 218	±3	±1	±3	±1
ATONE2-M5-0,5	от 0 до 260 включ.	от 0 до 109 включ.	±1,5	±0,5	±1,5	±0,5
ATONE2-M5-1	св. 260 до 520	св. 109 до 218	±3	±1	±3	±1
ATONE3-M5-0,5	от 0 до 390 включ.	от 0 до 109 включ.	±1,5	±0,5	±1,5	±0,5
ATONE3-M5-1	св. 390 до 780	св. 109 до 218	±3	±1	±3	±1
ATONE1-M9-0,5	от 0 до 220 включ.	от 0 до 116 включ.	±1,5	±0,5	±1,5	±0,5
ATONE1-M9-1	св. 220 до 440	св. 116 до 232	±3	±1	±3	±1
ATONE2-M9-0,5	от 0 до 440 включ.	от 0 до 116 включ.	±1,5	±0,5	±1,5	±0,5
ATONE2-M9-1	св. 440 до 880	св. 116 до 232	±3	±1	±3	±1
ATONE3-M9-0,5	от 0 до 660 включ.	от 0 до 116 включ.	±1,5	±0,5	±1,5	±0,5
ATONE3-M9-1	св. 660 до 1320	св. 116 до 232	±3	±1	±3	±1
ATLE-05	От 8 до 127 включ.	-	±1,5	±0,5	-	-
ATLE-15	От 8 до 380 включ.	-	±1,5	±0,5	-	-
ATROD series	от 0 до 550	от 0 до 100	±1,5	±0,5	±1,5	±0,5
ATHT series	от 0 до 47	от 0 до 41	±1,5	±0,5	±1,5	±0,5
АТ202Т	от 2,5 до 25	-	±1,5	±0,5	-	-

Таблица 16 - Технические характеристики

Модификация	Размеры базовой модификации машины (Высота х Ширина х Глубина), мм, не более1)	Масса, кг, не более1)
ALSI-TECH 2-0,5.В	3045x500x500	300
ALSI-TECH 2-1.В
ALSI-TECH 2-2.В
ALSI-TECH 2-3.В
ALSI-TECH 2-5.В	3250x700x1000	800
ALSI-TECH 2-10.В
ALSI-TECH 2-20.В
ALSI-TECH 2-25.B	2850x650x900	1200
ALSI-TECH 2-30.В
ALSI-TECH 2-50.В
ALSI-TECH 2-100.В	3500x750x1000
ALSI-TECH 2-150.В	3895x950x1200	2400
ALSI-TECH 2-200.В	3895x950x1200	2400
ALSI-TECH 2-250.В
ALSI-TECH 2-300.В
ALSI-TECH 2-400.В	4500x1300x1550	4100
ALSI-TECH 2-500.В
ALSI-TECH 2-600.В
ALSI-TECH 2-800.В	6500x1300x1700	6000
ALSI-TECH 2-1000.В		8000
ALSI-TECH 2-1200.В	7500x1600x2000	15000
ALSI-TECH 2-1500.В
ALSI-TECH 2-1600.В
ALSI-TECH 2-2000.В
1) - Машины могут выпускаться в специальном исполнении по заказу потребителя. В этом случае габаритные размеры и масса могут быть отличными. Фактические значения указываются в индивидуальных технических паспортах на машины.

Таблица 17 - Технические характеристики

Наименование характеристики	Значение
Параметры электрического питания: - напряжение переменного тока1), В - частота переменного тока, Гц	от 198 до 242 / от 342 до 418 от 49 до 51
Условия эксплуатации: - температура, °С - относительная влажность, %	от +15 до +25 от 20 до 80
1) - По заказу потребителя машины могут выпускаться как в однофазном, так и в трёхфазном исполнении. Фактические значения указываются в паспорте

Таблица 18 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет, не менее	15
Средняя наработка до отказа, ч, не менее	2000

Знак утверждения типа

наносится на титульный лист эксплуатационной документации типографским способом.

Комплектность средства измерений

Таблица 19- Комплектность

Наименование	Обозначение	Количество
Машина универсальная испытательная электромеханическая ALSI-TECH 2	модификация в соответствии с договором поставки	1 шт.
Дополнительный датчик силы*	модель (модификация) в соответствии с договором поставки	**шт.
Датчик деформации (экстензометр)*	модель (модификация) в соответствии с договором поставки	**шт.
Программное обеспечение на CD или USB носителе	-	1 шт.
Персональный компьютер или ноутбук*	-	1 шт.
Приспособления для проведения испытаний*	-	**компл.
Руководство по эксплуатации	-	1 экз.
Паспорт	-	1 экз.
Методика поверки	-	1 экз.
* Наличие в зависимости от договора поставки. ** Количество в зависимости от договора поставки и модификации машины.

Сведения о методиках (методах) измерений

приведены в части III «Программное обеспечение» руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений силы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2498;

Государственная поверочная схема для средств измерений длины в диапазоне от 1 •IO^-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 октября 2018 г. № 2840;

Стандарт предприятия «JINAN CHENDA TESTING MACHINE MANUFACTURING CO., LTD.», Китай.

Правообладатель

«JINAN CHENDA TESTING MACHINE MANUFACTURING CO., LTD.», Китай

Адрес: No. 687 Songzhuang Industrial Park, Huaiyin District Jinan city Shandong China PR Телефон: +8653161311368; +8618615172109

E-mail: jncdtester@163.com

Web-сайт: www.cdshiyanji.com

Изготовитель

«JINAN CHENDA TESTING MACHINE MANUFACTURING CO., LTD.», Китай

Адрес: No. 687 Songzhuang Industrial Park, Huaiyin District Jinan city Shandong China PR Телефон: +8653161311368; +8618615172109

E-mail: jncdtester@163.com

Web-сайт: www.cdshiyanji.com

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)

Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, эт. 4, помещ. I, ком. 28

Телефон: +7 (495) 481-33-80

E-mail: info@prommashtest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312126.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «24» декабря 2024 г. № 3075

Регистрационный № 94173-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Машина испытательная универсальная WEW-1000D

Назначение средства измерений

Машина испытательная универсальная WEW-1000D (далее предназначена для измерений силы при проведении исследований материалов и изделий при статическом растяжении, сжатии и изгибе.

Описание средства измерений

Принцип действия машины основан на преобразовании электрической энергии гидравлическим приводом в линейное перемещение подвижной траверсы и соответствующую нагрузку, прикладываемую к образцу, которая преобразуется через датчик давления в гидросистеме в электрический сигнал, изменяющийся пропорционально нагрузке.

Конструктивно машина состоит из основания, управления.

Нагружающее устройство представляет собой раму с четырьмя колоннами и подвижную траверсу. осуществляется за счет подвижной траверсы. Система управления состоит из блока управления и компьютера. Блок управления представляет собой отдельный модуль с органами управления и индикации. Контроллер, осуществляющий взаимодействие оператора с машиной и вычислений измеряемых параметров, выполнен в виде платы и установлен в блоке управления машины.

Идентификация машины осуществляется методом визуального осмотра маркировочной таблички, прикреплённой на фронтальную сторону блока управления машины, где отображена информация о типе, модификации, наименовании изготовителя, серийном номере и знаке утверждения типа. Серийный номер в виде арабских цифр наносится на маркировочную табличку методом печати. Серийный номер машины - 203.

Нанесение знака поверки на машину не предусмотрено.

Пломбирование машины не предусмотрено, ограничение от несанкционированного доступа обеспечивается конструкцией машины, которая может быть вскрыта только при помощи специального инструмента.

Общий вид машины представлен на рисунке 1.

Общий вид маркировочной таблички представлен на рисунке 2.

Программное обеспечение

Программное обеспечение (ПО) FastTest машины является неотъемлемой частью и предназначено для съема аналоговых и цифровых сигналов, а также для автоматического управления процессом испытания, накопления, хранения и последующей обработки данных

Программное обеспечение испытательной машины - внешнее. ПО устанавливается на персональный компьютер, под управлением операционной системы Windows. ПО является целиком метрологически значимым.

Уровень защиты программного обеспечения от преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	FastTest
Номер версии (идентификационный номер ПО)	FastTest V1.2.4

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений силы, кН	от 20 до 1000
Пределы допускаемой относительной погрешности измерений силы, %	±1

Таблица 3 - Технические

Наименование характеристики	Значение
Параметры питания электрической сети переменного тока: -  напряжение, В -  частота, Гц	от 342 до 418 от 49 до 51
Габаритные размеры (Длина х Ширина х Высота), мм, не более	1100 х 960 х 2510
Масса, кг, не более	5000
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более	от +10 до +35 80

Таблица 4 - Показатели надежности

Наименование характеристики	Значение
Средняя наработка на отказ, ч	1000
Средний срок службы, лет	15

Знак утверждения типа

наносится на маркировочную табличку и на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность

Наименование	Обозначение	Количество
Машина испытательная универсальная	WEW-1000D	1 шт.
Сменные части	-	1 комплект
Инструмент и принадлежности	-	1 комплект
Руководство по эксплуатации	-	1 экз.

Сведения о методиках (методах) измерений

приведены в пункте 4 «Интерфейс» документа «Машина испытательная универсальная WEW-1000D. Руководство по эксплуатации»

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений силы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2498.

Правообладатель

Jinan Time ShiJin Testing Machine Co., Ltd., КНР

Адрес: NO.136-8 ,jiwei road, Jinan, Shandong, China

Изготовитель

Jinan Time ShiJin Testing Machine Co., Ltd., КНР Адрес: NO.136-8 ,jiwei road, Jinan, Shandong, China

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)

Адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, эт. 4, помещ. I, ком. 28

Тел.: +7 (495) 274-0101

E-mail: info@prommashtest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312126.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «24» декабря 2024 г. № 3075

Регистрационный № 94174-24

ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ

Датчики тахометрические МЭД-1

Назначение средства измерений

Датчики тахометрические МЭД-1 (далее по тексту - датчики) предназначены для преобразований частоты вращения в электрический сигнал.

проходящего через встроенный полупроводниковый чувствительный элемент, электрический сигнал.

При измерении частоты вращения на вал устанавливают зубчатое колесо ферромагнитного материала (либо используют паз-гребень на валу), а датчик размещают расстоянии не более 3 мм от зубьев колеса.

При вращении зубчатого колеса происходит изменение магнитного поля, воздействующего на чувствительный элемент датчика, и на выходе датчика формируется электрический сигнал - последовательность прямоугольных импульсов (тока/напряжения), частота которых ^F определяется частотой вращения вала и числом зубьев колеса Z. Частота последовательности импульсов характеризует частоту вращения зубчатого колеса и определяется из соотношения — z .

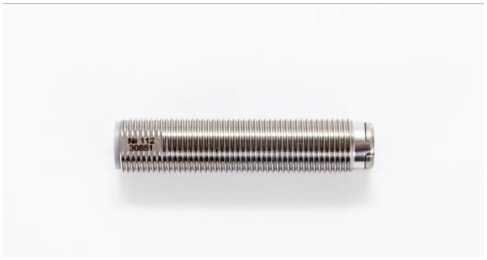

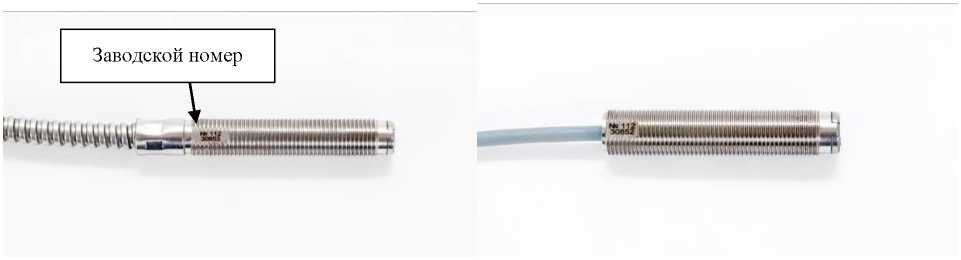

Датчики выполнены в виде моноблока с кабелем (для исполнения с разъемом на датчике - без кабеля), на котором, в зависимости от конструктивного исполнения, установлен или отсутствует разъем, и отличаются друг от друга параметрами выходного сигнала.

Внутри корпуса из нержавеющей стали установлена плата преобразователя с чувствительным элементом и постоянным магнитом.

Преобразователь реализует следующие функции:

• -   преобразование частоты вращения зубчатого ферромагнитного колеса, установленного на вал агрегата, в импульсный электрический сигнал;

• -    преобразование частоты вращения вала агрегата («паз-гребень» на валу) в импульсный электрический сигнал;

Датчик крепится к опоре в гладкое или в резьбовое отверстие с помощью крепежных гаек.

К настоящему типу относятся датчики тахометрические МЭД-1 исполнений, указанных в таблице 1.

Таблица 1

Исполнение	Формируемый сигнал	Число жил кабеля
	Тип
МЭД-1Т	Импульсный сигнал тока, пропорциональный частоте вращения	3*
МЭД-1Ф	Импульсный сигнал напряжения, пропорциональный частоте вращения (датчик-фазоотметчик)	4**
МЭД-1ФОК	«Открытый коллектор» (NPN), импульсный сигнал пропорциональный частоте вращения (датчик-фазоотметчик)	4**
МЭД-1Ф1	Импульсный сигнал напряжения, пропорциональный частоте вращения (датчик-фазоотметчик), с отслеживанием направления вращения	4**
МЭД-1ФОК1	«Открытый коллектор» (NPN), импульсный сигнал пропорциональный частоте вращения (датчик-фазоотметчик), с отслеживанием направления вращения	4**
* Для работы датчика используется стандартная двухпроводная схема (пассивный датчик), третья жила кабеля, соединенная с экраном кабеля, для достижения необходимых характеристик по помехоустойчивости должна быть подключена к линии защитного заземления. ** Для работы датчика используется трехпроводная схема подключения (активный датчик), четвертая жила кабеля, соединенная с экраном кабеля, для достижения необходимых характеристик по помехоустойчивости должна быть подключена к линии защитного заземления.

Для исполнения МЭД-1Т уровень логического «0» менее 6 мА, уровень логической «1» более 16 мА. Верхний уровень тока составляет (20,5 ± 0,5) мА.

Для исполнений МЭД-1Ф, МЭД-1ФОК, МЭД-1Ф1, МЭД-1ФОК1 уровень логического «0» должен быть менее 2,5 В (в зависимости от применяемой нагрузки), уровень логической «1» должен быть от 10 В до (Спит - 2,5) В, в зависимости от напряжения питания датчика (Unum: от 10 до 28 В) и выбранной нагрузки датчика (нагрузка выбирается в зависимости от порога срабатывания счётчика импульсов).

Структура обозначения датчиков:

Датчик тахометрический МЭД-1 Х -ХХХХХХ ХХХ.- Х . ХХ . Х-Х-Х

Тип выходного сигнала:

«Т» - импульсы тока (до 20 мА), пропорционально частоте вращения (от 2 до 15 500 Гц)

«Ф» - импульсы напряжения (до ипит), пропорционально частоте вращения (датчик-фазоотметчик, от 0 до 10 000 Гц) «ФОК» - открытый коллектор (NPN), импульсный сигнал пропорциональный частоте вращения (датчик-фазоотметчик, от 0 до 10 000 Гц)

«Ф1» - импульсы напряжения (до ипит), пропорционально частоте вращения (датчик-фазоотметчик, от 0 до 10 000 Гц), с отслеживанием направления вращения

«ФОК1» - «открытый коллектор (NPN)», импульсный сигнал пропорциональный частоте вращения (датчик-фазоотметчик, от 0 до 10 000 Гц), с отслеживанием направления вращения______________________________________

Тип резьбы корпуса датчика:

метрическая резьба:

«М10100» - М10х1

«М10125» - М10х1,25

«М12100» - М12х1

«М12125» - М12х1,25

«М12150» - М12х1,5

«М14100» - М14х1

«М14125» - М14х1,25 «М14150» - М14х1,5

«М16100» - М16х1

«М16150» - М16х1,5

«М18100» - М18х1

«М18150» - М18х1,5

«М18200» - М18х2,0

«М20100» - М20х1

«М20150» - М20х1,5

«М20200» - М20х2,0

«М22100» - М22х1

«М22150» - М22х1,5

Длина корпуса датчика, мм:

от 50 до 200 мм, шаг 5 мм

(Например: «050» - 50 мм, «125» - 125 мм, «200» - 200 мм)___________________

Наличие разъема на датчике (на кабеле датчика):

«0» - с постоянно присоединенным кабелем без разъема «1» - с разъемом (для общепромышленного исполнения)

«2» - с постоянно присоединенным кабелем длиной 1 м и разъемом (для общепромышленного исполнения)

Для «1» и «2» необходим «кабель-удлинитель МЭД-1» для подключения датчика

Структура обозначения датчиков:

Датчик тахометрический МЭД-1 Х -ХХХХХХ .ХХХ - Х. ХХ . Х -Х -Х Длина кабеля датчика, м:

«00» - для исполнения с постоянно присоединенным кабелем и разъемом (длина фиксирована и составляет 1 м), для исполнения с разъемом (кабель отсутствует) «ХХ» - указывается длина кабеля в метрах: «01» - 1 м, «02» - 2 м . _ «20» - 20 м (от 1 до 20 м)____________________________________________________________________________

Наличие (тип) защитного металлорукава:

«0» - кабель без защитного металлорукава, кабель отсутствует (для исполнения с разъемом)

«1» - кабель в металлорукаве без ПВХ оболочки, оцинкованный

«2» - кабель в металлорукаве с ПВХ оболочкой, оцинкованный (только для общепромышленного исполнения)

«3» - кабель в металлорукаве без ПВХ оболочки, нержавеющая сталь___________________

Тип взрывозащиты:

«2» - Общепромышленное исполнение_____________________________________________

Температурный класс:

«4» - температурный класс Т4 (температура эксплуатации от минус 60 °С до 120 °С) «5» - температурный класс Т5 (температура эксплуатации от минус 60 °С до 85 °С)

Пломбировка датчиков не предусмотрена.

Нанесение знака поверки на датчики не предусмотрено.

Маркировка датчика МЭД-1 нанесена на корпус датчика методом лазерной гравировки и содержит заводской номер. Формат заводского номера цифровой.

Внешний вид датчиков представлен на рисунке 1.

с кабелем, в защитном металлорукаве с кабелем, без защитного металлорукава

с разъемом на датчике

Рисунок 1 - Внешний вид датчиков МЭД-1, для всех модификаций, с указанием места нанесения заводского номера

Метрологические и технические характеристики

Метрологические и технические характеристики датчиков тахометрических МЭД-1 приведены в таблицах 2 и 3.

Таблица 2 - Метрологические характеристики датчика

Наименование характеристики	Значение
	МЭД-1Т	МЭД-1Ф |МЭД-1ФОК |МЭД-1Ф1 |МЭД-1ФОК1
Диапазон преобразований частоты вращения, об/с (Гц)	от 2 до 15500	от 0,2 до 10000
Пределы допускаемой относительной погрешности преобразования частоты вращения, %	±0,1

Таблица 3 - Основные технические характеристики датчиков

Наименование характеристики	Значение характеристики
Рабочий диапазон преобразований частоты вращения, об/с (Гц)	от 2 до 15500 1) от 0 до 10000 2)
Диапазон аналогового выходного сигнала (ток) 1), мА	от 4 до 20
Диапазон аналогового выходного сигнала (напряжение) 3), В	от 0 до ипит
Напряжение питания (ипит) от источника постоянного тока, В	от 10 до 28
Номинальное напряжение питания постоянного тока, В	24
Ток потребления, мА, не более	21 1) 24 2)
Степень защиты, обеспечиваемая корпусом датчика	IP68
Время установления рабочего режима, с, не более	1
Режим работы	непрерывный
Масса, кг, не более	Таблица 4
Габаритные размеры, мм, не более	Таблица 4
Условия эксплуатации: - температура окружающего воздуха в рабочих условиях, °С для группы Т4 для группы Т5 - тип атмосферы - относительная влажность при 35 °С, % - атмосферное давление, кПа	от -60 до +120 от -60 до +85 II по ГОСТ 15150 не более 98 от 84,0 до 106,7
1) - для исполнения МЭД-1Т; 2) - для исполнений МЭД-1Ф, МЭД-1Ф1, МЭД-1ФОК, МЭД-1ФОК1; 3) - для исполнений МЭД-1Ф, МЭД-1Ф1 выход «push-pull»; - для исполнений МЭД-1ФОК, МЭД-1ФОК1 выход «открытый коллектор NPN / открытый сток».

Таблица 4 - Габаритные размеры и масса датчиков тахометрических МЭД-1

Длина, мм	Диаметр, мм
	от 10 до 14	от 16 до 18	от 20 до 22
от 50 до 100	не более 0,4 кг	не более 0,6 кг	не более 0,8 кг
от 100 до 200	не более 0,8 кг	не более 1,2 кг	не более 1,6 кг

Примечание - масса датчика указана с учётом разъёма и кабеля длиной 1 м.

Таблица 5 - Показатели надежности датчиков тахометрических МЭД-1

Наименование характеристики	Значение
Средняя наработка до отказа, не менее, ч	100 000
Средний срок службы, лет	10

Знак утверждения типа

наносят на титульный лист паспорта и руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 6 - Комплектность датчика

Наименование	Обозначение	Кол-во, шт.
Датчик тахометрический МЭД-1*	РГД,П.468222.001	1
Крепёжные принадлежности (2 гайки, 2 шайбы стопорные с лапками по ГОСТ 13463 или ГОСТ 13465)	-	1
Кабель-удлинитель	РГДП.469419.001	*
Руководство по эксплуатации	РГДП.468222.001 РЭ	**
Паспорт	РГДП.468222.001 ПС	1
* исполнение датчика, длина кабеля, тип кабеля-удлинителя, наличие разъема согласно спецификации; ** приведено на сайте изготовителя.

Сведения о методиках (методах) измерений

Методика измерений содержится в документе РГД,П.468222.001 РЭ «Датчик тахометрический МЭД-1. Руководство по эксплуатации.» Раздел 2. «Использование по назначению.»

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 1 сентября 2022г. №2183 «Об утверждении государственной поверочной схемы для средств угловой скорости и частоты вращения»;

РГДП.468222.001 ТУ «Датчик тахометрический МЭД-1». Технические условия.

Правообладатель

Общество с ограниченной ответственностью «РегЛаб» (ООО «РегЛаб»)

ИНН 6658551752

Юридический адрес 620149, г. Екатеринбург, ул. Зоологическая, стр. 9, оф./эт. 306/2 Телефон: +7 (343) 270-23-35

E-mail: info@reglab.ru

Web-сайт: www.reglab.ru

Изготовитель

Общество с ограниченной ответственностью «РегЛаб» (ООО «РегЛаб»)

ИНН 6658551752

Юридический адрес: 620149, г. Екатеринбург, ул. Зоологическая, стр. 9, оф./эт. 306/2 Адрес места осуществления деятельности: 620085, г. Екатеринбург, ул. Дорожная, д. 37

Телефон: +7 (343) 270-23-35

Web-сайт: www.reglab.ru

E-mail: info@reglab.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 190005, Санкт-Петербург, Московский пр-кт, д. 19

Телефон: +7 (812) 251-76-01, факс +7 (812) 713-01-14

E mail: info@vniim.ru

Web-сайт: www.vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314555.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «24» декабря 2024 г. № 3075

Регистрационный № 94175-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Зонды периферийного узла Системы контроля, мониторинга трафиком КМУТ М15

Назначение средства измерений

Зонды периферийного узла Системы контроля, мониторинга и управления трафиком КМУТ М15 (далее - зонды КМУТ) предназначены для измерений параметров сетей передачи данных.

Описание средства измерений

Принцип действия зондов КМУТ основан на формировании тестового трафика в активных соединениях сети связи, измерении и регистрации характеристик этого трафика при прохождении по сети связи, анализа измеренных характеристик с целью получения статистических оценок целостности и устойчивости функционирования каналов сети связи.

Измерения задержек и вариаций задержек передачи пакетов данных осуществляются методом прямых измерений расхождения внутренней шкалы времени зонда КМУТ, синхронизованной с национальной шкалой времени Российской Федерации UTC (SU), со шкалами времени, синхронизованными с сетевыми событиями (отправка или приём пакетов данных).

Измерению подлежат характеристики трафика между зондами КМУТ или зондами КМУТ и серверами Системы контроля, мониторинга и управления трафиком (далее - Системы КМУТ), в том числе центральным сервером.

Зонды КМУТ обладают следующими функциональными возможностями:

• - измерение характеристик трафика в сети связи с пропускной способностью до 1 Гбит/с;

• - измерение характеристик трафика в сети связи, в том числе с подключением по волоконно-оптическим линиям связи;

• - резервирование каналов связи (услуг связи) с использованием протокола динамической маршрутизации BGP;

• - одновременный контроль характеристик трафика двух независимых каналов связи;

• - обеспечение отказоустойчивости электропитания за счет наличия двух внешних, независимых импульсных блоков электропитания;

• - организация резервного или технологического канала связи по сети оператора подвижной телефонной радиосвязи через встроенный модуль LTE/GSM;

• - определение наличия напряжения в сети электропитания с привязкой к системной шкале времени (режим синхронизации от сервера Системы КМУТ) относительно национальной шкалы времени РФ UTC (SU), хранение в памяти и выдача информации на сервер центрального узла Системы КМУТ о событиях выключения, временного интервала отсутствия и включения электропитания.

Обеспечение дополнительной фильтрации трафика на зонде КМУТ достигается за счет увеличения количества правил фильтрации. Все пакеты, приходящие на зонд КМУТ, будут дополнительно оцениваться и обрабатываться вычислительным ядром зонда КМУТ.

Обеспечивается удаленное соединение с зондом КМУТ с помощью защищенных криптографических протоколов.

Обеспечивается контроль процесса загрузки операционной системы зонда КМУТ и защита его системного программного обеспечения за счет отдельного микропроцессора российского производства, установленного на дополнительной плате (модуль доверенной загрузки).

Конструктивно зонды КМУТ выполнены в виде моноблоков, в которых размещены специализированные электронные платы. На боковых панелях корпусов расположены соответствующие разъемы для подключения к сети связи, подачи электропитания. Защитные корпуса моноблоков изготавливаются из штампованного металла и имеют съемную боковую или нижнюю панель, крепление которой осуществляется с помощью винтов. Корпус зонда КМУТ имеет эффективное пассивное охлаждение конструкции «корпус-радиатор». На лицевой панели располагаются индикаторы состояния зонда КМУТ.

Нанесение знака поверки на корпус зондов КМУТ не предусмотрено. Заводские номера в буквенно-цифровом формате наносятся типографским способом на наклейку, распложенную на задней панели Зондов в форме информационной таблички. Также считывание заводского номера возможно по специальной команде в интерфейсе командной строки.

Внешний вид Зондов КМУТ и место нанесения знака утверждения типа показаны на рисунках 1 и 2. Пломбирование зондов предусмотрено на болтах крепления корпуса к задней панели зондов.

Место нанесения знака утверждения

Рисунок 1 - Внешний вид зонда КМУТ М15

Место нанесения заводского номера

Место пломбировки

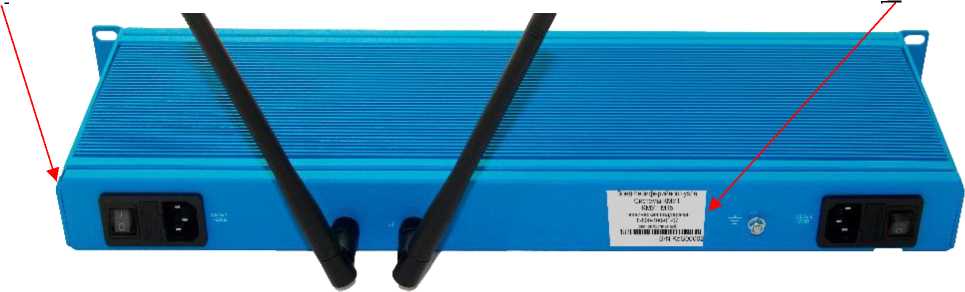

Рисунок 2 - Внешний вид задней панели зонда КМУТ М15

Программное обеспечение

Программное обеспечения (ПО) зондов КМУТ состоит из ПО периферийного узла КМУТ («ЭХО-Зонд») 2.0. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	ЭХО - Зонд 2.0
Номер версии (идентификационный номер) ПО	не ниже 4
Цифровой идентификатор ПО	указывается в формуляре
Алгоритм вычисления цифрового идентификатора	md5

Конструкция зондов КМУТ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Специальных средств защиты от непреднамеренных и преднамеренных изменений ПО не требуется, уровень защиты по рекомендации Р 50.2.077-2014 «средний».

Метрологические и технические характеристики

Таблица 2 -

зондов

Наименование характеристики	Значение
Диапазон измерений количества переданной (принятой) информации (данных), байт	от 1 до 104 857 600
Пределы допускаемой абсолютной погрешности измерений количества переданной (принятой) информации (данных) при передаче количества информации менее или равно 100 кбайт, байт	±10
Пределы допускаемой абсолютной погрешности измерений количества переданной (принятой) информации при передаче количества информации более 100 кбайт, где K - количество переданной информации (данных) байт, байт	±1^10-4 K
Диапазон измерений продолжительности (длительности) сеансов передачи данных, с	от 1 до 3600
Пределы допускаемой абсолютной погрешности измерений продолжительности (длительности) сеансов передачи данных, с	±0,3
Диапазон измерений пропускной способности канала передачи данных, кбит/с	от 100 до 0,5-106
Пределы допускаемой относительной погрешности измерений пропускной способности канала передачи данных, %	±1
Диапазон измерений скорости передаваемой информации, кбит/с	от 100 до 0,9^106
Пределы допускаемой относительной погрешности измерений скорости передаваемой информации, %	±1
Пределы допускаемой абсолютной погрешности синхронизации шкалы времени относительно национальной шкалы времени UTC (SU), с	±0,3
Диапазон измерений средней задержки передачи пакетов данных (PD), мкс	от 0 до 1,5-106
Пределы допускаемой относительной погрешности измерений средней задержки передачи пакетов данных в диапазоне, %	±1
Диапазон измерений вариации задержки передачи пакетов данных (PDV), мкс	от 0 до 1^105
Пределы допускаемой относительной погрешности измерений вариации задержки передачи пакетов данных (PDV), %	±1

Наименование характеристики	Значение
Диапазон измерений коэффициента потерь пакетов данных (PL)	от 0 до 1
Пределы допускаемой абсолютной погрешности измерений коэффициента потерь пакетов	±3,0^10-5

Таблица 3 - Основные технические характеристики зондов

Наименование характеристики	Значение
Параметры электрического питания: напряжение переменного тока частотой 50 ± 5 Гц, В	220 ± 22
Потребляемая мощность, В^А, не более:	36
Габаритные размеры (ширина х высота х глубина), мм, не более:	450x44x148
Масса, кг, не более:	3
Условия эксплуатации	По группе 2 ГОСТ 22261-94

Знак утверждения типа

наносится типографским способом на руководство по эксплуатации или на верхние панели зондов в виде наклейки.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Зонд периферийного узла Системы контроля, мониторинга и управления трафиком	КМУТ М15	1
Комплект принадлежностей	-	1 комплект
Руководство по эксплуатации	РМБТ.466961.007-004 РЭ	1 экз.
Формуляр	РМБТ.466961.007-004 ФО	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе Приложение Б руководства по эксплуатации РМБТ.466961.007-004 РЭ.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;

Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1707 «Об утверждении государственной поверочной схемы для средств измерений количества переданной (принятой) информации (данных) и величин параметров пакетных сетей передачи данных»;

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (разделы: 7.2, 7.3);

РМБТ.466961.007-004 ТУ «Зонды периферийного узла Системы контроля, мониторинга и управления трафиком КМУТ М15. Технические условия».

Правообладатель

Общество с ограниченной ответственностью «Контроль ИТ» (ООО «Контроль ИТ») ИНН 5047109034

Юридический адрес: 141401, Московская обл., г. Химки, ул. Рабочая, д. 2а, к. 26, оф. 201 Почтовый адрес: 141401, Московская обл., г. Химки, ул. Рабочая, д. 2а, к. 26, оф. 201

Изготовитель

Общество с ограниченной ответственностью «Контроль ИТ» (ООО «Контроль ИТ») ИНН 5047109034

Юридический адрес: 141401, Московская обл., г. Химки, ул. Рабочая, д. 2а, к. 26, оф. 201 Адрес места осуществления деятельности: 141400, Московская обл., г. Химки, ул. Рабочая, д. 2, стр. 26

Телефон (факс): +7 (495) 785-57-50

E-mail: post@kmyt.ru

Испытательный центр

Общество с ограниченной ответственностью «Мера ТИ» (ООО «Мера ТИ») ИНН 5047280627

Адрес: 141401, Московская обл., г. Химки, ул. Рабочая, д. 2а, к. 26, помещ. 108, 109 Телефон (факс): +7 (495) 785-57-31

E-mail: info@merati.tech

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314730.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «24» декабря 2024 г. № 3075

Регистрационный № 94176-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Зонды периферийного узла Системы контроля, мониторинга трафиком КМУТ М11

Назначение средства измерений

Зонды периферийного узла Системы контроля, мониторинга и управления трафиком КМУТ М11 (далее - зонды КМУТ) предназначены для измерений параметров сетей передачи данных.

Описание средства измерений

Принцип действия зондов КМУТ основан на формировании тестового трафика в активных соединениях сети связи, измерении и регистрации характеристик этого трафика при прохождении по сети связи, анализа измеренных характеристик с целью получения статистических оценок целостности и устойчивости функционирования каналов сети связи.

Измерения задержек и вариаций задержек передачи пакетов данных осуществляются методом прямых измерений расхождения внутренней шкалы времени зонда КМУТ, синхронизованной с национальной шкалой времени Российской Федерации UTC (SU), со шкалами времени, синхронизованными с сетевыми событиями (отправка или приём пакетов данных).

Измерению подлежат характеристики трафика между зондами КМУТ или зондами КМУТ и серверами Системы контроля, мониторинга и управления трафиком (далее - Системы КМУТ), в том числе центральным сервером.

Зонды КМУТ обладают следующими функциональными возможностями:

• - измерение характеристик трафика в сети связи с пропускной способностью до 1 Гбит/с;

• - резервирование каналов связи (услуг связи) с использованием протокола динамической маршрутизации BGP;

• - одновременный контроль характеристик трафика двух независимых каналов связи;

• - обеспечение отказоустойчивости электропитания за счет наличия двух внешних, независимых импульсных блоков электропитания;

• - определение наличия напряжения в сети электропитания с привязкой к системной шкале времени (режим синхронизации от сервера Системы КМУТ) относительно национальной шкалы времени РФ UTC (SU), хранение в памяти и выдача информации на сервер центрального узла Системы КМУТ о событиях выключения, временного интервала отсутствия и включения электропитания.

Обеспечение дополнительной фильтрации трафика на зонде КМУТ достигается за счет увеличения количества правил фильтрации. Все пакеты, приходящие на зонд КМУТ, будут дополнительно оцениваться и обрабатываться вычислительным ядром зонда КМУТ.

Обеспечивается удаленное соединение с зондом КМУТ с помощью защищенных криптографических протоколов.

Обеспечивается контроль процесса загрузки операционной системы зонда КМУТ и защита его системного программного обеспечения за счет отдельного микропроцессора российского производства, установленного на дополнительной плате (модуль доверенной загрузки).

Конструктивно зонды КМУТ выполнены в виде моноблоков, в которых размещены специализированные электронные платы. На боковых панелях корпусов расположены соответствующие разъемы для подключения к сети связи, подачи электропитания. Защитные корпуса моноблоков изготавливаются из штампованного металла или пластика и имеют съемную боковую или нижнюю панель, крепление которой осуществляется с помощью винтов. Корпус зонда КМУТ имеет эффективное пассивное охлаждение конструкции «корпус-радиатор». На лицевой панели располагаются индикаторы состояния зонда КМУТ.

Нанесение знака поверки на корпус зондов КМУТ не предусмотрено. Заводские номера в буквенно-цифровом формате наносятся типографским способом на наклейку, распложенную на задней панели Зондов в форме информационной таблички. Также считывание заводского номера возможно по специальной команде в интерфейсе командной строки.

Внешний вид Зондов КМУТ и место нанесения знака утверждения типа показаны на рисунках 1 и 2. Пломбирование зондов предусмотрено на болтах крепления корпуса к задней панели зондов.

Место нанесения знака утверждения

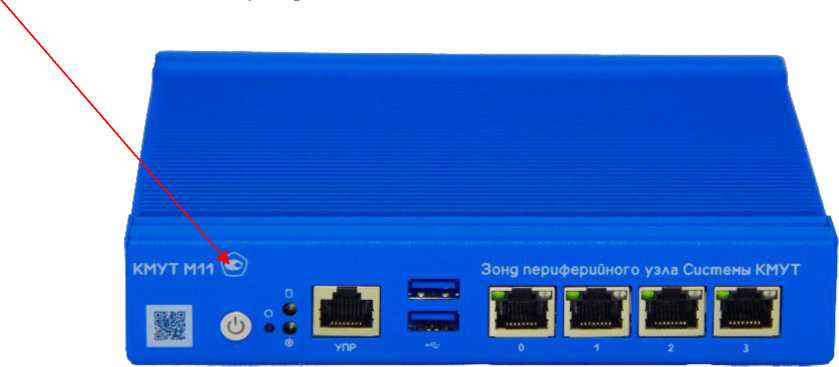

Рисунок 1 - Внешний вид зонда КМУТ М11

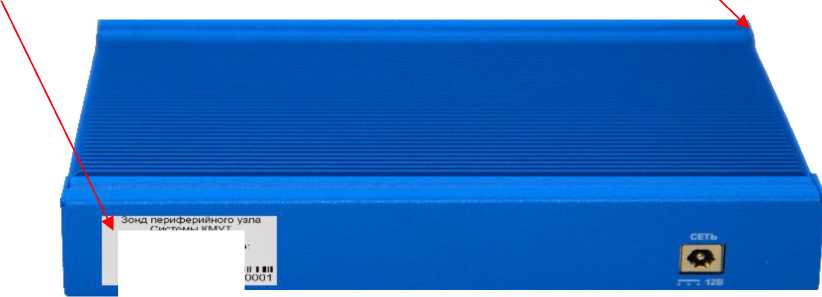

Место пломбировки

Программное обеспечение

Программное обеспечения (ПО) зондов КМУТ состоит из ПО периферийного узла КМУТ («ЭХО-Зонд») 2.0. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	ЭХО - Зонд 2.0
Номер версии (идентификационный номер) ПО	не ниже 4
Цифровой идентификатор ПО	указывается в формуляре
Алгоритм вычисления цифрового идентификатора	md5

Конструкция зондов КМУТ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Специальных средств защиты от непреднамеренных и преднамеренных изменений ПО не требуется, уровень защиты по рекомендации Р 50.2.077-2014 «средний».

Метрологические и технические характеристики

Таблица 2 -

зондов

Наименование характеристики	Значение
Диапазон измерений количества переданной (принятой) информации (данных), байт	от 1 до 104 857 600
Пределы допускаемой абсолютной погрешности измерений количества переданной (принятой) информации (данных) при передаче количества информации менее или равно 100 кбайт, байт	±10
Пределы допускаемой абсолютной погрешности измерений количества переданной (принятой) информации при передаче количества информации более 100 кбайт, где K - количество переданной информации (данных) байт, байт	±1^10-4 K
Диапазон измерений продолжительности (длительности) сеансов передачи данных, с	от 1 до 3600
Пределы допускаемой абсолютной погрешности измерений продолжительности (длительности) сеансов передачи данных, с	±0,3
Диапазон измерений пропускной способности канала передачи данных, кбит/с	от 100 до 0,5-106
Пределы допускаемой относительной погрешности измерений пропускной способности канала передачи данных, %	±1
Диапазон измерений скорости передаваемой информации, кбит/с	от 100 до 0,9^106
Пределы допускаемой относительной погрешности измерений скорости передаваемой информации, %	±1
Пределы допускаемой абсолютной погрешности синхронизации шкалы времени относительно национальной шкалы времени UTC (SU), с	±0,3
Диапазон измерений средней задержки передачи пакетов данных (PD), мкс	от 0 до 1,5-106
Пределы допускаемой относительной погрешности измерений средней задержки передачи пакетов данных в диапазоне, %	±1
Диапазон измерений вариации задержки передачи пакетов данных (PDV), мкс	от 0 до 1^105
Пределы допускаемой относительной погрешности измерений вариации задержки передачи пакетов данных (PDV), %	±1
Диапазон измерений коэффициента потерь пакетов данных (PL)	от 0 до 1

зондов

Наименование характеристики	Значение
Параметры электрического питания: напряжение переменного тока частотой 50 ± 5 Гц, В	220 ± 22
Потребляемая мощность, В^А, не более:	36
Габаритные размеры (ширина х высота х глубина), мм, не более:	174 X 33 х148
Масса, кг, не более:	1,1
Условия эксплуатации	По группе 2 ГОСТ 22261-94

Знак утверждения типа

наносится типографским способом на руководство по эксплуатации или на верхние панели зондов в виде наклейки.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Зонд периферийного узла Системы контроля, мониторинга и управления трафиком	КМУТ М11	1
Комплект принадлежностей	-	1 комплект
Руководство по эксплуатации	РМБТ.466961.007 РЭ	1 экз.
Формуляр	РМБТ.466961.007 ФО	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе Приложение Б руководства по эксплуатации РМБТ.466961.007 РЭ.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;

Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1707 «Об утверждении государственной поверочной схемы для средств измерений количества переданной (принятой) информации (данных) и величин параметров пакетных сетей передачи данных»;

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (разделы: 7.2, 7.3);

РМБТ.466961.007 ТУ «Зонды периферийного узла Системы контроля, мониторинга и управления трафиком КМУТ М11. Технические условия».

Правообладатель

Общество с ограниченной ответственностью «Контроль ИТ» (ООО «Контроль ИТ») ИНН 5047109034

Юридический адрес: 141401, Московская обл., г. Химки, ул. Рабочая, д. 2а, к. 26, оф. 201 Почтовый адрес: 141401, Московская обл., г. Химки, ул. Рабочая, д. 2а, к. 26, оф. 201

Изготовитель

Общество с ограниченной ответственностью «Контроль ИТ» (ООО «Контроль ИТ») ИНН 5047109034

Юридический адрес: 141401, Московская обл., г. Химки, ул. Рабочая, д. 2а, к. 26, оф. 201 Адрес места осуществления деятельности: 141400, Московская обл., г. Химки, ул. Рабочая, д. 2, стр. 26

Телефон (факс): +7 (495) 785-57-50

E-mail: post@kmyt.ru

Испытательный центр

Общество с ограниченной ответственностью «Мера ТИ» (ООО «Мера ТИ») ИНН 5047280627

Адрес: 141401, Московская обл., г. Химки, ул. Рабочая, д. 2а, к. 26, помещ. 108, 109 Телефон (факс): +7 (495) 785-57-31

E-mail: info@merati.tech

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314730.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «24» декабря 2024 г. № 3075

Регистрационный № 94177-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары горизонтальные стальные цилиндрические РГС

Назначение средства измерений

Резервуары горизонтальные стальные цилиндрические РГС (далее - резервуары) предназначены для измерений объема светлых нефтепродуктов, а также для их приема, хранения и отпуска.

Описание средства измерений

Принцип действия резервуаров основан на заполнении их светлыми нефтепродуктами до определенного уровня, соответствующего заданному значению объема, приведенному в градуировочной таблице.

Конструктивно резервуары представляют собой горизонтальные односекционные одностенные стальные цилиндрические сосуды надземного расположения с усеченноконическими отбортованными днищами.

Резервуары изготовлены в модификациях, отличающихся номинальной вместимостью: РГС-60 (заводские номера 538, 539, 540); РГС-100 (заводские номера 541, 542).

Резервуары расположены на территории топливозаправочного комплекса ПУ «Борисоглебск» филиала «Балтимор» АО «Газпромнефть-Аэро», 397160, г. Борисоглебск, ул. Чкалова, 16Б.

Заводские номера в виде цифрового обозначения, состоящего из арабских цифр, нанесены на таблички, расположенные на крышке люков резервуаров, типографским или ударным способом.

Пломбирование резервуаров не предусмотрено.

Нанесение знака поверки на резервуары не предусмотрено.

Лист № 2

Всего листов 4

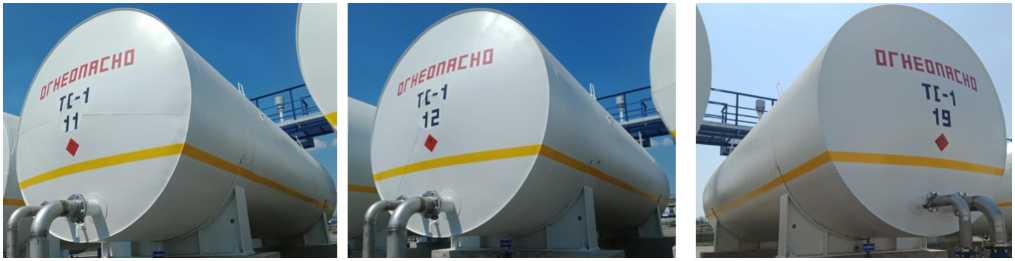

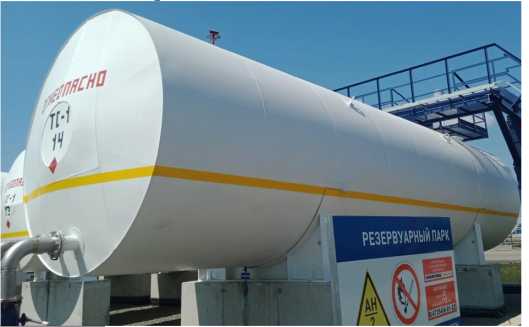

Рисунок 1 - Общий вид резервуаров модификации РГС-60, зав. №№ 538, 539, 540, табличек и

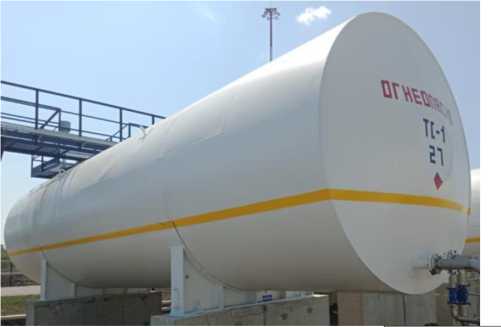

Рисунок 2 - Общий вид резервуаров модификации РГС-100, зав. №№ 541, 542, табличек и

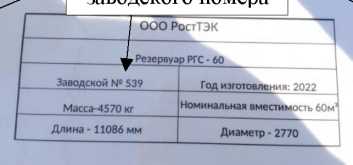

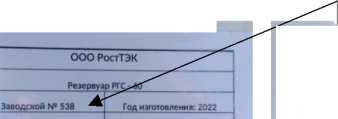

мест нанесения заводских номеров

Метрологические и технические характеристики

Таблица 1 -

и технические

Наименование характеристики	Значение
	РГС-60	РГС-100
Номинальная вместимость, м3	60	100
Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), %	±0,25
Температура окружающего воздуха, °С	от -50 до +50

Таблица 2 - Показатели надежности

Наименование характеристики	Значение
Срок службы, лет, не менее	30

Знак утверждения типа

наносится на паспорт типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность

Наименование	Обозначение	Количество, шт./экз.
Резервуар горизонтальный стальной цилиндрический	РГС	1
Паспорт	-	1

Сведения о методиках (методах) измерений

приведены в разделе 1 «Основные сведения об изделии» паспорта.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Общество с ограниченной ответственностью «РостТЭК» (ООО «РостТЭК»)

ИНН 7724350210

Юридический адрес: 115569, г. Москва, вн. тер. г. муниципальный округ Орехово-Борисово Северное, ул. Домодедовская, д. 4, помещ./оф. 19П/10А

Изготовитель

Общество с ограниченной ответственностью «РостТЭК» (ООО «РостТЭК»)

ИНН 7724350210

Адрес: 115569, г. Москва, вн. тер. г. муниципальный округ Орехово-Борисово Северное, ул. Домодедовская, д. 4, помещ./оф. 19П/10А

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)

Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263 Адреса мест осуществления деятельности:

142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2;

308023, Белгородская обл., г. Белгород, ул. Садовая, д. 45а;

155126, Ивановская обл., р-н Лежневский, СПК имени Мичурина

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314164.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «24» декабря 2024 г. № 3075

Регистрационный № 94178-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары горизонтальные стальные цилиндрические РГСН 50

Назначение средства измерений

Резервуары горизонтальные стальные цилиндрические РГСН 50 (далее - резервуары) предназначены для измерений объема светлых нефтепродуктов, а также для их приема, хранения и отпуска.

Описание средства измерений

Принцип действия резервуаров основан на заполнении их светлыми нефтепродуктами до определенного уровня, соответствующего заданному значению объема, приведенному в градуировочной таблице.

Конструктивно резервуары представляют собой горизонтальные односекционные одностенные стальные цилиндрические сосуды надземного расположения с усеченноконическими отбортованными днищами.

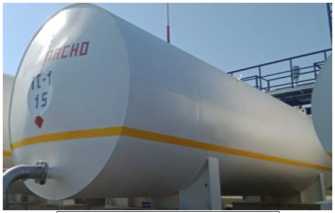

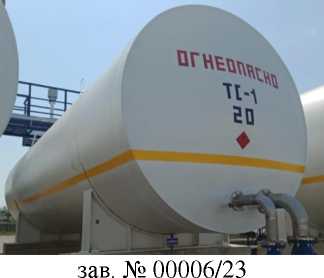

К настоящему типу средств измерений относятся резервуары горизонтальные стальные цилиндрические РГСН 50 с заводскими номерами 00003/23, 00004/23, 00005/23, 00006/23, 00007/23.

Резервуары расположены на территории топливозаправочного комплекса ПУ «Борисоглебск» филиала «Балтимор» АО «Газпромнефть-Аэро», 397160, г. Борисоглебск, ул. Чкалова, 16Б.

Заводские номера в виде цифрового обозначения, состоящего из разделенных символом «/», нанесены на таблички, расположенные на резервуаров, методом гравировки.

Пломбирование резервуаров не предусмотрено. Нанесение знака поверки на резервуары не предусмотрено.

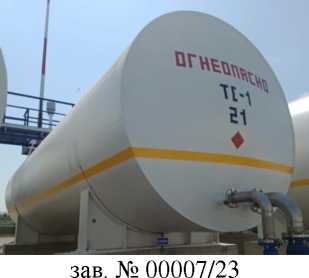

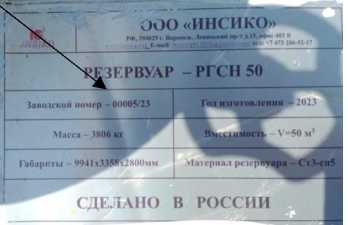

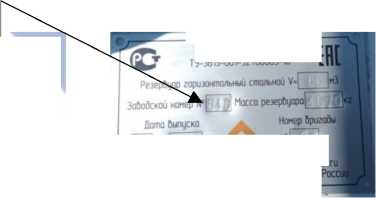

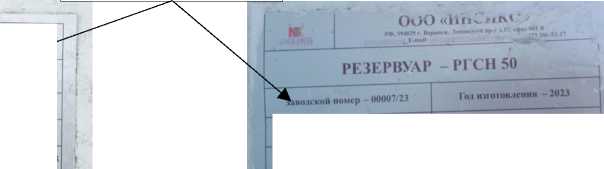

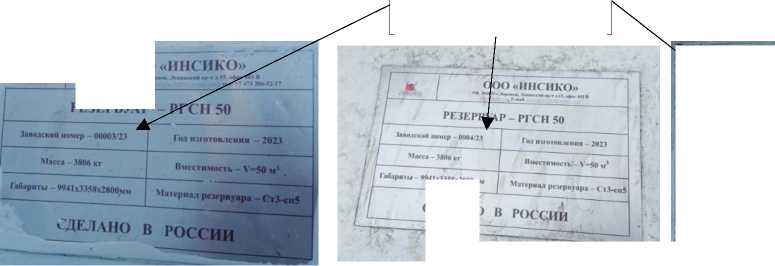

Рисунок 3 - Общий вид табличек и мест нанесения заводских номеров

Метрологические и технические характеристики

Таблица 1 -

и технические

Наименование характеристики	Значение
Номинальная вместимость, м3	50
Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), %	±0,25
Температура окружающего воздуха, °С	от -50 до +50

Таблица 2 - Показатели надежности

Наименование характеристики	Значение
Срок службы, лет, не менее	30

Знак утверждения типа

наносится на паспорт типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность

Наименование	Обозначение	Количество, шт./экз.
Резервуар горизонтальный стальной цилиндрический	РГСН 50	1
Паспорт	-	1

Сведения о методиках (методах) измерений

приведены в разделе 1 «Основные сведения об изделии» паспорта.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Общество с ограниченной ответственностью «ИНСИКО» (ООО «ИНСИКО»)

ИНН 3662243755

Юридический адрес: 394029, Воронежская обл., г. о. город Воронеж, г. Воронеж, пр-кт Ленинский, д. 15, оф. 403В

Изготовитель

Общество с ограниченной ответственностью «ИНСИКО» (ООО «ИНСИКО»)

ИНН 3662243755

Адрес: 394029, Воронежская обл., г. о. город Воронеж, г. Воронеж, пр-кт Ленинский, д. 15, оф. 403В

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)

Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263 Адреса мест осуществления деятельности:

142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2;

308023, Белгородская обл., г. Белгород, ул. Садовая, д. 45а;

155126, Ивановская обл., р-н Лежневский, СПК имени Мичурина

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314164.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «24» декабря 2024 г. № 3075

Регистрационный № 94179-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

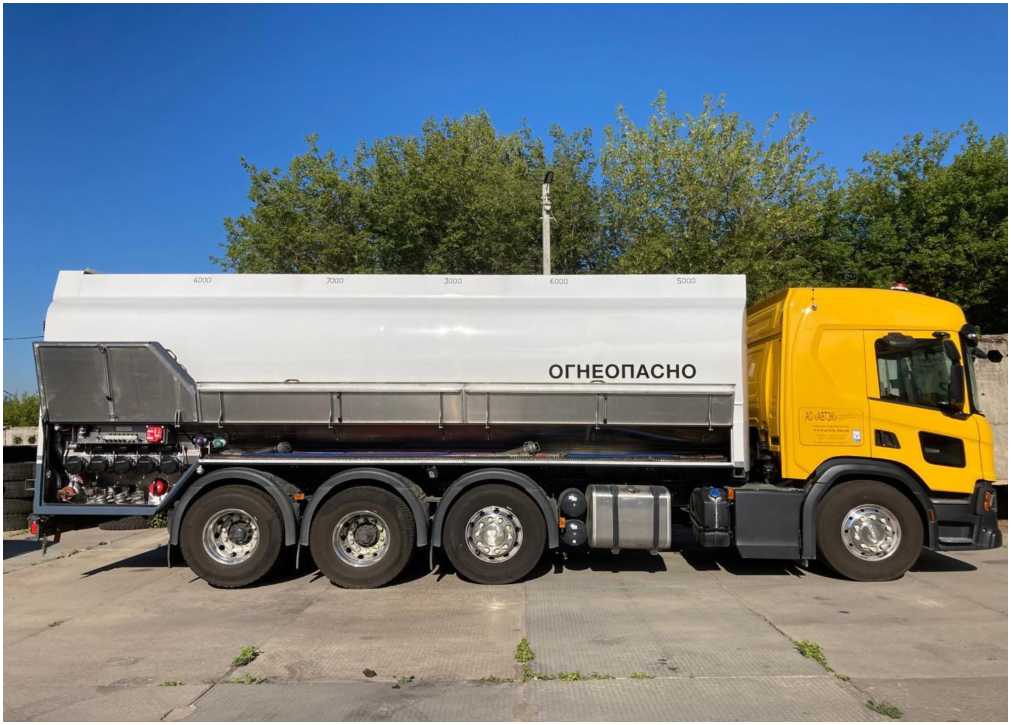

Автоцистерны АЦ-23 SCANIA

Назначение средства измерений

Автоцистерны АЦ-23 SCANIA (далее - АЦ) предназначены для измерения объема, а также для транспортирования и временного хранения нефтепродуктов.

Описание средства измерений

Принцип действия АЦ основан на заполнении их нефтепродуктом до уровня налива, соответствующего объему нефтепродукта. Слив нефтепродукта производится самотеком.

АЦ состоят из алюминиевой сварной цистерны, имеющей в поперечном сечении чемоданообразную форму, установленной на шасси. Цистерны состоят из пяти герметичных секций. Внутри секций имеются перегородки-волнорезы с отверстиями-лазами. АЦ являются транспортной мерой полной вместимости.

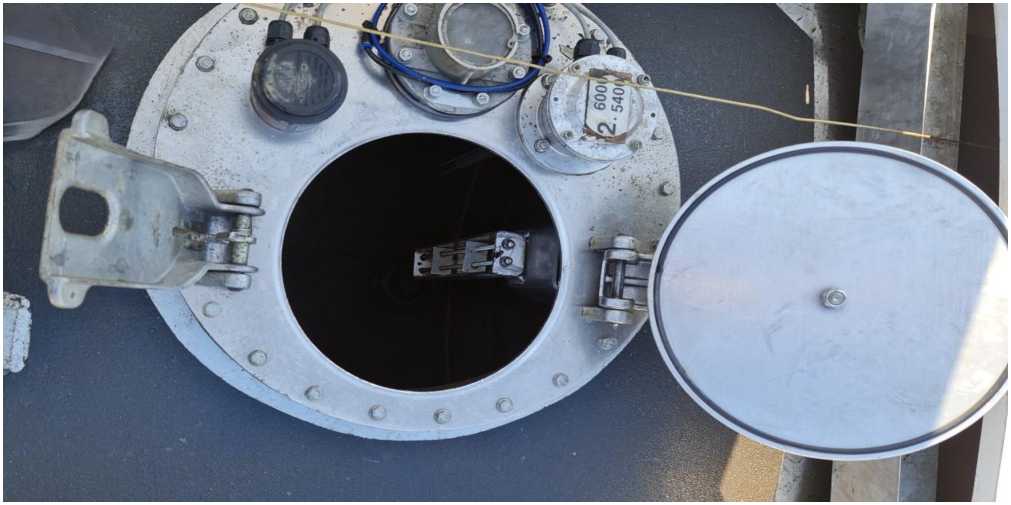

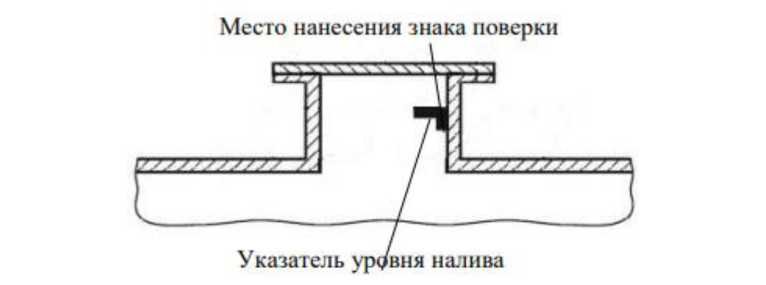

Каждая секция АЦ оборудована заливной горловиной круглой формы. Указатели уровня налива из металлического уголка установлены в полости цистерны.

Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:

• - съемную крышку горловины с заливным люком и дыхательным клапаном;

• - клапан донный;

• - кран шаровой;

• - рукава напорно-всасывающие.

На боковых сторонах и сзади АЦ имеются надпись «ОГНЕОПАСНО», знак ограничения скорости и знаки обозначения транспортного средства, перевозящего опасный груз.

X8966130RL1AC6204, рисунках 1-2.

Рисунок 1 - Общий вид автоцистерн АЦ-23 SCANIA

Рисунок 2 - Общий вид горловины автоцистерны АЦ-23 SCANIA

Схема пломбировки для защиты от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки представлены на рисунке 3:

Рисунок 3 - Схема пломбировки от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки

Знак поверки наносится на свидетельство о поверке и пломбу, крепящую указатель уровня налива в виде оттиска поверительного клейма.

Заводской номер наносится на маркировочную табличку ударным способом, обеспечивающий идентификацию СИ, возможность прочтения и сохранность в процессе эксплуатации АЦ. Маркировочные таблички установлены на передней части цистерны.

Метрологические и технические характеристики

Таблица 1 -

и технические

Наименование характеристики	Значение
Номинальная вместимость, дм3	25000
1 секция, дм3	5000
2 секция, дм3	6000
3 секция, дм3	3000
4 секция, дм3	7000
5 секция, дм3	4000
Количество секций, шт.	5
Пределы допускаемой относительной погрешности определения вместимости, %	±0,4
Разность между номинальной и действительной вместимостью, %, не более	±1,5
Снаряженная масса, кг, не более	11990
Габаритные размеры, мм, не более - длина	10173
- ширина	2500
- высота	3450
Температура окружающей среды при эксплуатации, °С	от - 40 до + 50

Знак утверждения типа наносится на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 2 - Комплектность

№ п/п	Наименование	Обозначение	Количество
1	Автоцистерна	АЦ-23 SCANIA	1 шт.
2	Паспорт	-	1 шт.

Сведения о методиках (методах) измерений

Приведены в Паспорте «Автоцистерна АЦ-23 SCANIA», раздел 8.

Нормативные документы, устанавливающие требования к автоцистерне АЦ-23 SCANIA Приказ Росстандарта от 26 сентября 2022 г. N 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Акционерное общество «Компания автоприцепов» (АО «Капри»)

ИНН 7810247930

Юридический адрес: 187323, Ленинградская обл., Кировский р-н, пгт. Павлово, Старое ш., д. 12А

Изготовитель

Акционерное общество «Компания автоприцепов» (АО «Капри»)

ИНН 7810247930

Адрес: 187323, Ленинградская обл., Кировский р-н, пгт. Павлово, Старое ш., д. 12А

Испытательный центр

Общество с ограниченной ответственностью фирма «Метролог» (ООО фирма «Метролог»)

Юридический адрес: 420029, Республика татарстан, г. Казань, ул. 8 Марта, д. 13, оф. 33

Телефон/факс: +7(843) 513-30-75

E-mail: metrolog-kazan@mail.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312275.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «24» декабря 2024 г. № 3075

Регистрационный № 94180-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Полуприцеп-цистерны ACERBI

Назначение средства измерений

Полуприцеп-цистерны ACERBI (далее - ПЦ) предназначены для измерений объема нефтепродуктов, нефти и других жидкостей за исключением пищевых (далее - жидкости).

Описание средства измерений

Принцип действия ПЦ основан на заполнении их жидкостью до указателя уровня налива, соответствующего определенному объему жидкости. Слив жидкости производится самотеком или через насос.

Конструктивно ПЦ выполнены в виде горизонтальных резервуаров, имеющих в поперечном сечении чемоданообразную форму, установленную на шасси автомобиля. Для гашения гидравлических ударов во время движения, внутри ПЦ установлены волнорезы.

Технологическое оборудование предназначено для выполнения операций налива-слива жидкости и включает в себя:

• - горловину с указателем уровня, люком и дыхательным клапаном;

• - сливной патрубок, оборудованный задвижкой.

На боковых сторонах и сзади ПЦ имеют надпись «ОГНЕОПАСНО», знак ограничения скорости и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.

Действительное значение вместимости ПЦ, с зав. №№ ZA021L23900000206, ZA021L23900000279, ZA021L23900000509 указывается на табличке, закрепленной на бортике возле горловины. Заводской номер в виде цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на информационной табличке ударным способом и в паспорте типографическим способом.

Общий вид ПЦ представлен на рисунке 1.

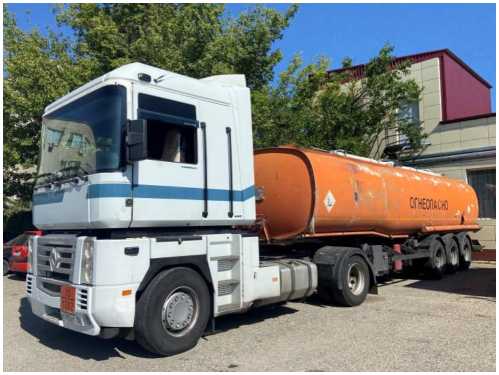

Рисунок 1 - Общий вид ПЦ

Схема пломбировки для защиты от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки представлены на рисунке 2.

Рисунок 2 - Схема пломбировки от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки

Знак поверки наносится на пломбу, крепящую указатель уровня налива в виде оттиска поверительного клейма.

Метрологические и технические характеристики

Т а б л и ц а 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м3	39,7
Разность   между   номинальной   и   действительной вместимостью ПЦ, %, не более	±1,5
Пределы допускаемой относительной погрешности ПЦ, %	±0,40

Т а б л и ц а 2 - Основные технические

Наименование характеристики	Значение
Количество секций, шт	5
Температура окружающей среды при эксплуатации, °С	от -40 до +45

Знак утверждения типа

наносится на титульные листы паспортов ПЦ типографским способом.

Комплектность средства измерений

Т а б л и ц а 3 - Комплектность средства измерений

Наименование и условные обозначения	Обозначение	Количество, шт./экз.
Полуприцеп-цистерны ACERBI	-	1
Паспорт	-	1

Сведения о методиках (методах) измерений приведены в разделе 1 «Методика измерений» паспорта.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях массового и объемного расходов жидкости».

Правообладатель

Фирма MENCI & C. spa, Италия

Адрес: Loc. Montecchio, 353 52043, Castiglion Fiorentino, Arezzo, Italy

Изготовитель

Фирма MENCI & C. spa, Италия

Адрес: Loc. Montecchio, 353 52043, Castiglion Fiorentino, Arezzo, Italy

Испытательный центр

Акционерное общество «Нефтеавтоматика» (АО «Нефтеавтоматика») Адрес:420029, Республика Татарстан, г. Казань, ул. Журналистов, д. 2а Телефон: +7 (843) 567-20-10, 8-800-700-68-78

E-mail: gnmc@nefteavtomatika.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311366.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «24» декабря 2024 г. № 3075

Регистрационный № 94181-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи температуры ДТЛ

Назначение средства измерений

Преобразователи температуры ДТЛ (далее - преобразователи) предназначены для измерений температуры жидких и газообразных сред и преобразования измеренных значений в унифицированный токовый выходной сигнал 4-20 мА.

Описание средства измерений

К настоящему типу средства измерений относятся преобразователи температуры ДТЛ, исполнений ДТЛ, ДТЛ-01, ДТЛ-02, ДТЛ-03, ДТЛ-04, ДТЛ-05.

Принцип действия преобразователей основан на измерении и преобразовании сигналов первичного преобразователя температуры в унифицированный выходной сигнал постоянного тока «4 - 20 мА» с линейно изменяющейся характеристикой для вывода результатов измерений на устройство сбора и отображения измерительной информации по двухпроводной линии связи на расстояние не более 100 м. Принцип действия первичного преобразователя температуры (100П) основан на использовании температурной зависимости электрического сопротивления платины чувствительного элемента.

Конструктивно преобразователи имеют цилиндрическую форму, состоят из головки с встроенным электронным блоком (с разъемами для подключения кабеля питания токовой петли и выводов первичного преобразователя) и измерительного зонда с чувствительным элементом температуры в защитной арматуре из нержавеющей стали 08Х18Н10Т (12Х18Н9Т).

Исполнения преобразователей отличаются диапазоном измерений температуры.

Маркировка преобразователей выполнена методом лазерной гравировки на крышке головки и содержит:

• - фирменный знак предприятия-изготовителя;

• - наименование - «преобразователь температуры»;

• - шифр - «ДТЛ»*;

• - степень защиты от воды и пыли;

• - диапазон измерений;

• - класс точности;

• - напряжение питания постоянным током;

• - тип выходного сигнала;

• - массу;

• - месяц и год изготовления;

• - заводской номер в формате не менее 8-ми арабских цифр по принятой нумерации предприятия - изготовителя, в том числе внутри корпуса головки преобразователя.

* Примечание - шифр гравируется в соответствии с исполнением: «ДТЛ», «ДТЛ-01», «ДТЛ-02», «ДТЛ-03», «ДТЛ-04», «ДТЛ-05».

Нанесение знака поверки на преобразователь не предусмотрено. Общий вид преобразователей представлен на рисунке 1.

Пломбировка преобразователей от несанкционированного доступа осуществляется на месте эксплуатации.

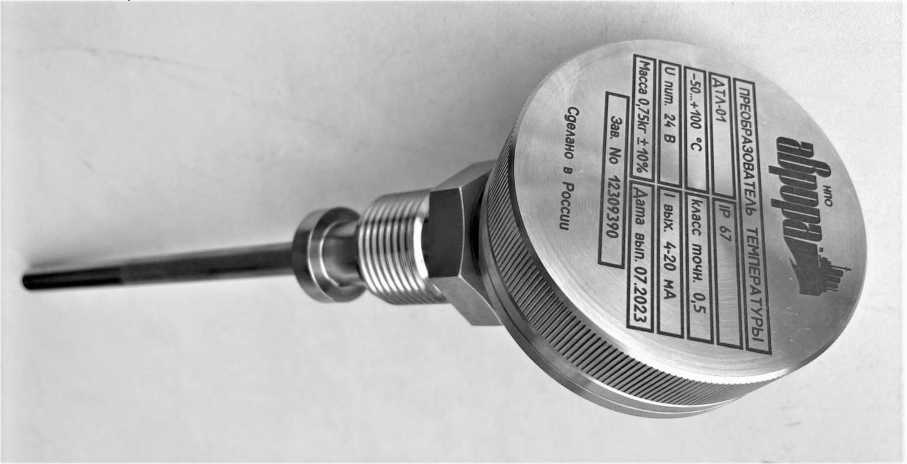

Рисунок 1 - Общий вид преобразователей.

Метрологические и технические характеристики

Таблица 1-

Наименование характеристики	Значение
Исполнение	ДТЛ-04, ДТЛ-02	ДТЛ-01	ДТЛ, ДТЛ-03, ДТЛ-05
Диапазон измерений температуры, °С	от -50 до +50	от -50 до +100	от 0 до +100
Диапазон выходного сигнала, мА	от 4 до 20
Пределы допускаемой основной погрешности, приведенной к диапазону измерений температуры при нормальных условиях измерений, %	±0,5
Пределы допускаемой дополнительной погрешности выходного сигнала преобразователя, вызванный изменением температуры окружающего воздуха в месте размещения вторичного преобразователя от нормальных условий измерений на каждые 10 °С, %	±0,25
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа	от +15 до +35 до 80 от 84 до 106,7

Таблица 2 - Основные технические

Наименование характеристики	Значение
Номинальное напряжение питания постоянным током, В1)	24,0±2,4
Нагрузочное сопротивление на входе преобразователя, Ом	250
Потребляемая мощность, Вт, не более	1
Габаритные размеры погружаемой части (диаметрхдлина), мм, не более	9x150
Габаритные размеры головки преобразователя (диаметрхвысота), мм, не более	67,5x96
Масса, кг, не более	1
Условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность воздуха при температуре +55 °С, %, не более - атмосферное давление, кПа	от -40 до +75 95 от 84 до 106,7
1) Преобразователь ДТЛ сохраняет работоспособность и метрологические характеристики при напряжении питания от 12 до 36 В

Таблица 3 - Показатели надежности

Наименование характеристики	Значение
Средняя наработка до метрологического отказа при доверительной вероятности 0,95 , ч, не менее	57557
Срок службы, лет, не менее	25
Гарантийный срок, лет	3

Знак утверждения типа

наносится типографским способом на титульный лист эксплуатационной документации.

Комплектность средства измерений

Таблица 4- Комплектность преобразователей

Наименование	Обозначение	Количество, шт.
Преобразователь температуры	ДТЛ	1
Руководство по эксплуатации	АМИЕ.405211.004 РЭ	1 (на партию в один адрес)
Паспорт ДТЛ	АМИЕ.405211.008 ПС
ДТЛ-01	АМИЕ.405211.008-01 ПС
ДТЛ-02	АМИЕ.405211.008-02 ПС	1
ДТЛ-03	АМИЕ.405211.008-03 ПС
ДТЛ-04	АМИЕ.405211.008-04 ПС
ДТЛ-05	АМИЕ.405211.008-04 ПС

Сведения о методиках (методах) измерений

приведены в документе АМИЕ.405211.004 РЭ «Преобразователь температуры корабельный ДТК и преобразователь температуры ДТЛ. Руководство по эксплуатации», раздел 1.4 «Устройство и работа».

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений температуры, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 (ч. 1, 2);

Технические условия АМИЕ.405211.004 ТУ «Преобразователи температуры корабельные ДТК и преобразователи температуры ДТЛ».

Правообладатель

Акционерное общество «Концерн «Научно-производственное объединение «Аврора» (АО «Концерн «НПО «Аврора»)

ИНН 78024463197

Юридический адрес: 194021, г. Санкт-Петербург, ул. Карбышева,д. 15

Телефон: (812) 297-23-11

Е-mail: mail@avrorasystems.com

Изготовитель

Акционерное общество «Концерн «Научно-производственное объединение «Аврора» (АО «Концерн «НПО «Аврора»)

ИНН 78024463197

Адрес: 194021, г. Санкт-Петербург, ул. Карбышева, д. 15

Телефон: (812) 297-23-11

Е-mail: mail@avrorasystems.com

Испытательный центр

Федеральное государственное унитарное предприятие научно-исследовательский   институт метрологии имени

(ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Телефон: (812) 251-76-01, факс: (812) 713-01-14

Е-mail: info@vniim.ru

Web-сайт: www.vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314555.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «24» декабря 2024 г. № 3075

Регистрационный № 94182-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Антенны измерительные с понижающим конвертером П6-900

предназначены для приема потока энергии электромагнитного поля и переноса спектра входных СВЧ сигналов в диапазон входных частот базового радиоприемного устройства или измерительного прибора в системах радиоконтроля.

Описание средства измерений

Принцип действия антенны измерительные с понижающим конвертером П6-900 основан на преобразовании ППЭ электромагнитного поля в соответствующую ей высокочастотную мощность в тракте, передаваемую на СВЧ выход антенны П6-900, подключаемого к измерительному приемному устройству.

Антенны П6-900 имеют три модификации: антенна П6-900/1, антенна П6-900/2 и антенна П6-900/3 (далее - антенны П6-900). Модификации отличаются диапазоном рабочих частот и шириной диаграммы направленности.

Конструктивно антенны П6-900 представляют собой зеркальную антенну, диаметром рефлектора 250 мм, которая устанавливается на понижающий конвертор с облучателем соответствующего диапазона частот.

К присоединительному фланцу антенны присоединён коаксиально-волноводный переход (далее - КВП) с коаксиальным СВЧ выходом с волновым сопротивлением 50 Ом SMA-типа.

Крепление антенн П6-900/1, П6-900/2 и П6-900/3 в месте их использования может осуществляться на специальную подставку на корпусе антенны;

Общий вид антенны П6-900/1 приведён на рисунке 1.

Общий вид антенны П6-900/2 приведён на рисунке 2.

Общий вид антенны П6-900/3 приведён на рисунке 3.

• 1 - место нанесения знака утверждения типа;

• 2 - место нанесения заводского номера;

• 3 - место нанесения знака поверки

Рисунок 1 - Общий вид антенны П6-900/1 с местами нанесения знака утверждения типа, знака поверки и заводского номера

1

2

3

• 1 - место нанесения знака утверждения типа;

• 2 - место нанесения заводского номера;

• 3 - место нанесения знака поверки

Рисунок 2 - Общий вид антенны П6-900/2 с местами нанесения знака утверждения типа, знака поверки и заводского номера

• 1 - место нанесения знака утверждения типа;

• 2 - место нанесения заводского номера;

• 3 - место нанесения знака поверки

  Рисунок 3 -

Общий вид антенны П6-900/3 с местами нанесения знака утверждения типа, знака поверки и заводского номера

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Диапазон рабочих частот:

• - Входная частота, ГГц

П6-900/1

П6-900/2

П6-900/3

• - Выходная частота, ГГц

  П6-900/1	от 4 до 24
  П6-900/2	от 3 до 18
  П6-900/3	от 3 до 18
  Коэффициент усиления, дБ, не менее	40
  Относительная погрешность переноса частоты	10-5
  Пределы допускаемой относительной погрешности измерений коэффициента усиления, дБ	±2,5
  Таблица 2- Основные технические характеристики
  Наименование характеристики	Значение
  Относительный уровень побочных спектральных составляющих, дБ, не более	-45
  Ширина диаграммы направленности по уровню -3 дБ, градусов, не более П6-900/1	3
  П6-900/2	2
  П6-900/3	2
  Тип выходного разъема	SMA «розетка»
  Тип поляризации	линейная
  Условия эксплуатации: - температура окружающей среды, °С	от 0 до +50
  - относительная влажность воздуха при температуре 25 °С, %, не более	80
  - атмосферное давление, мм.рт.ст.	от 630 до 800
  Масса, кг, не более	2,1
  	2,9 (с блоком питания и АКБ)
  Габаритные размеры:
  - ширина, мм	250
  - глубина, мм	250
  - высота, мм	240

Знак утверждения типа

наносится на титульный лист документов КНПР.464665.013 РЭ «Антенны измерительные с понижающим конвертером П6-900  КНПР.464665.013. Руководство по эксплуатации»

типографским способом, и на корпус антенн в виде шильдика, выполненного способом лазерной гравировки.

Комплектность средства измерений

Таблица 3 - Комплектность антенны П6-900/1

№ п/п	Наименование изделия	Обозначение изделия	Кол-во шт.
1.	Антенна измерительная с понижающим конвертером П6-900/1	КНПР.464665.013	1
2.	Блок питания +12 ±10% В	-	1
Эксплуатационная Документация
3.	Антенны измерительные с понижающим конвертером П6-900/1 КНПР.464665.013. Заводской номер 150423868. Формуляр.	КНПР.464665.013 ФО	1
4.	Антенны измерительные с понижающим конвертером П6-900  КНПР.464665.013. Руководство по эксплуатации *	КНПР.464665.013 РЭ	1
5.	Методика поверки*	-	1
Упаковка
6.	Транспортировочный короб	-	1

Примечание:

* - Поставляются по согласованию с заказчиком.

Таблица 4 - Комплектность антенны П6-900/2

№ п/п	Наименование изделия	Обозначение изделия	Кол-во шт.
1.	Антенна измерительная с понижающим конвертером П6-900/2	КНПР.464665.013-01	1
2.	Блок питания +12 ±10% В	-	1
Эксплуатационная Документация
3.	Антенны измерительные с понижающим конвертером П6-900/2 КНПР.464665.013-01. Заводской номер 150423869. Формуляр	КНПР.464665.013-01 ФО	1
4.	Антенны измерительные с понижающим конвертером П6-900  КНПР.464665.013. Руководство по эксплуатации *	КНПР.464665.013 РЭ	1
5.	Методика поверки*	-	1
Упаковка
6.	Транспортировочный короб	-	1

Примечание:

* - Поставляются по согласованию с заказчиком.

Таблица 5 - Комплектность антенны П6-900/3

№ п/п	Наименование изделия	Обозначение изделия	Кол-во шт.
1.	Антенна измерительная с понижающим конвертером П6-900/3	КНПР.464665.013-02	1
2.	Блок питания +12 ±10% В	-	1
Эксплуатационная Документация
3.	Антенны измерительные с понижающим конвертером П6-900/3 КНПР.464665.013-02. Заводской номер 150423870. Формуляр	КНПР.464665.013-02ФО	1
4.	Антенны измерительные с понижающим конвертером П6-900  КНПР.464665.013. Руководство по эксплуатации *	КНПР.464665.013 РЭ	1
5.	Методика поверки*	-	1
Упаковка
6.	Транспортировочный короб	-	1

Примечание:

* - Поставляются по согласованию с заказчиком.

Сведения о методиках (методах) измерений

приведены в разделе 5 документа КНПР.464665.013 РЭ «Антенны измерительные с понижающим конвертером П6-900 КНПР.464665.013. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ Р 8.574-2000 «ГСИ. Государственная поверочная схема для средств измерений плотности потока энергии электромагнитного поля в диапазоне частот от 0,3 до 178,4 ГГц»;

КНПР.464665.013 ТУ «Антенны измерительные с понижающим конвертером П6-900 КНПР.464665.013. Технические условия».

Правообладатель

Акционерное общество «СКАРД-Электроникс» (АО «СКАРД-Электроникс») ИНН 4629049921

Юридический адрес: 305021, г. Курск, ул. Карла Маркса, д. 70Б

Изготовитель

Акционерное общество «СКАРД-Электроникс» (АО «СКАРД-Электроникс»)

ИНН 4629049921

Адрес: 305021, г. Курск, ул. Карла Маркса, д. 70Б

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Адрес: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»

Адрес места осуществления деятельности: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»

Уникальный номер записи в реестре аккредитованных лиц № 30002-13.

---
