№3079 от 24.12.2024
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 632081
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (2)
Приказы по основной деятельности по агентству Вн. Приказ № 3079 от 24.12.2024
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
(Росстандарт)
24 декабря 2024 г.
3079
Москва
О внесении изменений в сведения об утвержденных типах средств измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
-
1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений о месте осуществления деятельности изготовителей утвержденных типов средств измерений согласно приложению к настоящему приказу.
-
2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.
-
3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные содержащихся в нем документов и сведений, Министерства промышленности и торговли от 28 августа 2020 г. № 2906.
сведения, предоставления утвержденным приказом Российской Федерации
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель руководителя
< > Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.
Е.Р. Лазаренко
Сертификат: 525EEF525B83502D7A69D9FC03064C2A
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 06.03.2024 до 30.05.2025
\______________
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию и метрологии от «___» д__6ря____2024 г. № _^079
Сведения
об утвержденных типах средств измерений, подлежащие изменению в части сведений о местах осуществления деятельности изготовителей
|
№ п/п |
Наименование типа |
Обозначение типа |
Регистрационный номер в ФИФ |
Изготовитель |
Место осуществления деятельности Изготовителя |
Заявитель | |
|
Прежний адрес |
Новый адрес | ||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
1. |
Тестеры оптические |
серии ТОПАЗ-7000 |
78792-20 |
Общество с ограниченной ответственностью «Научнопроизводственная компания «СвязьСервис» (ООО «НПК «СвязьСервис»), г. Санкт-Петербург |
Адрес: 192012, г. Санкт-Петербург, пр-кт Обуховской Обороны, д.112, к. 2, лит. И |
Адрес места осуществления деятельности: 192029, г. Санкт-Петербург, вн. тер. г. муниципальный округ Невская Застава, пр-кт Обуховской Обороны, д. 51, лит. К, помещ. 12-Н, ч. 16 |
Общество с ограниченной ответственностью «Научнопроизводственная компания «СвязьСервис» (ООО «НПК «СвязьСервис»), г. Санкт-Петербург |
|
Аттенюаторы оптические |
серии ТОПАЗ-5000 |
79551-20 |
Общество с ограниченной ответственностью «Научнопроизводственная компания «СвязьСервис» (ООО «НПК «СвязьСервис»), г. Санкт-Петербург |
Адрес: 192012, г. Санкт-Петербург, пр-кт Обуховской Обороны, д.112, к. 2, лит. И |
Адрес места осуществления деятельности: 192029, г. Санкт-Петербург, вн. тер. г. муниципальный округ Невская Застава, пр-кт Обуховской Обороны, д. 51, лит. К, помещ. 12-Н, ч. 16 |
Общество с ограниченной ответственностью «Научнопроизводственная компания «СвязьСервис» (ООО «НПК «СвязьСервис»), г. Санкт-Петербург | |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «24» декабря 2024 г. № 3079
Лист № 1
Всего листов 6
Регистрационный № 78792-20
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Тестеры оптические серии ТОПАЗ-7000
Назначение средства измеренийТестеры оптические серии ТОПАЗ-7000 (далее по тексту - тестеры) предназначены для измерений средней мощности оптического излучения, генерирования стабилизированного оптического излучения, определения затухания оптических сигналов в одномодовых и многомодовых волоконных световодах.
Описание средства измерений
Принцип действия тестеров основан на преобразовании фотоприемником оптического сигнала в электрический с последующим усилением и преобразованием в цифровую форму. Оптический сигнал с известной длиной волны, созданный при помощи лазерного диода излучателя, установленного на одном конце объекта, или собственным источником данного объекта исследования, проходит через объект исследования и поступает на установленный на другом конце объекта фотодиод измерителя, в котором оптический сигнал преобразуется в электрический ток. Далее этот ток преобразуется в напряжение, усиливается и с помощью АЦП превращается в цифровой код, который обрабатывается микроконтроллером. На индикатор выводится информация о значении средней мощности оптического сигнала на выходе. По разности уровней на входе и выходе объекта оценивается затухание оптического сигнала.
Конструктивно тестеры состоят из источника оптического излучения (группа моделей 1) и измерителя мощности (группа моделей 2), которые могут находиться в одном корпусе (моноблочное исполнение - группа моделей 3).
Цифровые коды моделей оптических тестеров в соответствии с имеющимся в них набором основных функциональных узлов приведены в таблице 1.
Таблица 1-
коды моделей оптических
|
Группа моделей |
Код модели тестера |
Тип волоконной линии |
Источник оптического излучения. Длина волны источника, нм |
Измеритель мощности. Диапазон показаний, Вт (дБм) |
|
1 |
7101(-ALM+)* |
MM |
850 | |
|
7102(-ALM+)* |
SM |
1310 | ||
|
7103(-ALM+)* |
SM |
1550 | ||
|
7104(-ALM+)* |
MM |
850/1300 | ||
|
7105(-ALM+)* |
SM |
1310/1550 | ||
|
7106(-ALM+)* |
SM |
1310/1490/1550 | ||
|
7107(-ALM+)* |
SM/MM |
По заказу из ряда 850, 1300, 1310, 1490, 1550, 1625, 1650 |
Продолжение таблицы 1
|
Группа моделей |
Код модели тестера |
Тип волоконной линии |
Источник оптического излучения. Длина волны источника, нм |
Измеритель мощности. Диапазон показаний, Вт (дБм) |
|
2 |
7210(-AM+)* |
SM/MM |
- |
от 3-10-12 до 1 -10-2 (от -85 до 10) |
|
7220(-AM+)* |
SM/MM |
- |
от 1 -10-9 до 4-10-1 (от -60 до 26) | |
|
3 |
7311(-ALM+)* |
MM |
850 |
от 3-10 12 до 1-10 2 (от -85 до 10) |
|
7312(-ALM+)* |
SM |
1310 | ||
|
7313(-ALM+)* |
SM |
1550 | ||
|
7314(-ALM+)* |
MM |
850/1300 | ||
|
7315(-ALM+)* |
SM |
1310/1550 | ||
|
7316(-ALM+)* |
SM |
1310/1490/1550 | ||
|
7317(-ALM+)* |
SM/MM |
По заказу из ряда 850, 1300, 1310, 1490, 1550, 1625, 1650 | ||
|
7321(-ALM+)* |
MM |
850 |
от 1-10 9 до 4-10 1 (от -60 до 26) | |
|
7322(-ALM+)* |
SM |
1310 | ||
|
7323(-ALM+)* |
SM |
1550 | ||
|
7324(-ALM+)* |
MM |
850/1300 | ||
|
7325(-ALM+)* |
SM |
1310/1550 | ||
|
7326(-ALM+)* |
SM |
1310/1490/1550 | ||
|
7327(-ALM+)* |
SM/MM |
По заказу из ряда 850, 1300, 1310, 1490, 1550, 1625, 1650 |
Примечания:
* - Наличие в тестере дополнительной функции/функций и тип корпуса обозначается сим-волом/последовательностью символов в строго заданном порядке:
A - наличие в тестере автоматического определения длины волны тестового сигнала;
L - наличие в тестере измерителя возвратных потерь и измерителя длины линии;
М -исполнение тестера в ударозащищенном корпусе;
+ - наличие в тестере источника видимого излучения (VFL).
Символы добавляются справа от цифрового кода модели без скобок.
Заводские номера наносятся на торцевую панель тестеров в цифровом формате (4 цифры) методом шелкографии.

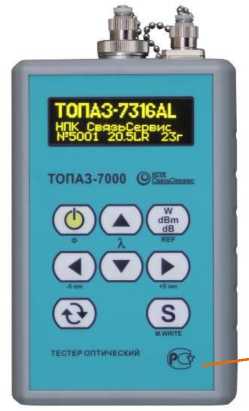

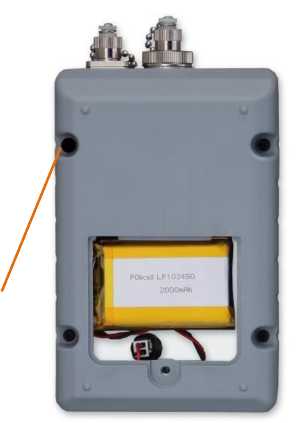

Внешний вид тестеров в обычном корпусе представлен на рисунке 1.
Место нанесения знака утверждения типа
Место нанесения заводского номера
Место пломбирования

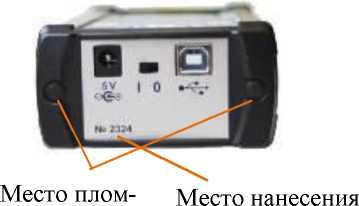

Рисунок 1 - Внешний вид тестера оптического серии ТОПАЗ-7000 в обычном корпусе

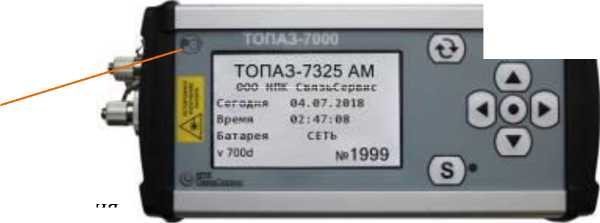

Внешний вид тестеров в ударозащищенном корпусе (символ М) представлен на рисунке 2.
■'Я*.
ООО нпк свяэьсервис
Сегодня
бирования
заводского номера
Место
нанесения
знака
утверждения
типа
Рисунок 2 - Внешний вид тестера оптического серии ТОПАЗ-7000 в ударозащищенном корпусе
Программное обеспечениеТестеры имеют специализированное программное обеспечение «Тестеры оптические серии ТОПАЗ-7000») (далее - ПО), расположенное в аппаратной части прибора. Запись ПО осуществляется в процессе производства. Внесение изменений в ПО при эксплуатации тестеров функционально невозможно. Доступ к аппаратной части тестеров исключен путем установки пломб в виде защитной пленки или специальной заглушки. Схема пломбировки приведена на рисунках 1 и 2.
Уровень защиты ПО «Высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ТОПАЗ-7ХХХ* |
|
Номер версии (идентификационный номер) ПО |
18.ХХ* |
|
Номер версии (идентификационный номер) ПО |
19.ХХ* |
|
Номер версии (идентификационный номер) ПО |
20.ХХ* |
|
Номер версии (идентификационный номер) ПО |
7XXX* |
|
Цифровой идентификатор ПО |
отсутствует |
|
Примечание: * - знаки ХХХ могут принимать цифровые и буквенные значения и отражают реализацию той или иной сервисной функции, которая не влияет на метрологические характеристики | |
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Длины волн непрерывного оптического излучения источника, нм:
-7XY7* |
(850±30) (1310±30) (1550±30) (850±30) и (1300±30) (1310±30) и (1550±30) (1310±30), (1490±30) и (1550±30) (1625±30), (1650+30) и перечисленные выше |
|
Мощность непрерывного оптического излучения на выходе источника, мВт (дБ), не менее |
0,5 (-3) |
|
Нестабильность мощности оптического излучения на выходе источника в течение 15 минут непрерывной работы, % (дБ), не более:
|
4,7 (0,2) 2,3 (0,1) |
|
Спектральные диапазоны измерителей оптической мощности (в модификациях тестера 7X1Z* и 7X2Z*), нм |
от 800 до 1700 |
|
Диапазон показаний средней мощности оптического излучения тестера 7X1Z*, Вт (дБм) |
от 3-10-12 до 1-10-2 (от -85 до 10) |
|
Диапазон показаний средней мощности оптического излучения тестера 7X2Z*, Вт (дБм) |
от 1-10-9 до 4-10-1 (от -60 до 26) |
|
Диапазон измерения средней мощности оптического излучения тестера 7X1Z*, Вт (дБм) |
от 1-10-10 до 4-10-3 (от -70 до 6)**) |
|
Диапазон измерения средней мощности оптического излучения тестера 7X2Z*, Вт (дБм) |
от 1-10-8 до 1-10-2 (от -50 до 10) |
|
Пределы допускаемой основной относительной погрешности измерения средней мощности на длинах волн градуировки, % (дБ):
|
±7,2 (0,3) ±12,2 (0,5) |
|
Пределы допускаемой дополнительной относительной погрешности измерения средней мощности на длинах волн градуировки в рабочих условиях применения, % (дБ) |
± 4,7 (0,2) |
|
Пределы допускаемой основной относительной погрешности измерения относительных уровней мощности, % (дБ) |
± 4,7 (0,2) |
|
Разрешение индикации результата измерения логарифмической шкалы, дБ |
от 0,001 до 0,01 |
|
Примечания: * Знаки XYZ могут принимать значения, соответствующие цифровым кодам моделей тестеров, приведенным в таблице 1: X может принимать значения: 1, 2, 3; Y может принимать значения: 0, 1, 2; Z может принимать значения: 0, 1, 2, 3, 4, 5, 6, 7 ** Для измерителей нижний предел диапазона измерений в спектральном диапазоне от 800 до 900 нм на длине волны градуировки 850±10 нм меньше на 10 дБ и составляет от 1-10-9 до 4-10-3 Вт (от - 60 до 6 дБм) | |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение | ||
|
Время установления рабочего режима, мин, не более |
5 | ||
|
Время непрерывной работы, ч, не менее |
8 | ||
|
Габаритные размеры, мм, не более: |
длина |
ширина |
высота |
|
- в обычном корпусе |
150 |
90 |
55 |
|
- в ударозащищенном корпусе (символ М) |
205 |
95 |
55 |
|
Масса, кг, не более |
0,7 | ||
|
Масса в упаковке, кг, не более |
1,5 | ||
|
Условия эксплуатации: | |||
|
- температура окружающей среды, °С |
от -10 до +55 | ||
|
- относительная влажность окружающей среды при | |||
|
температуре +25°С, % |
до 98 | ||
Примечания:
Тестеры должны иметь стандартные оптические входные разъемы типа FC, ST, SC и т.п. Питание тестеров должно осуществляться от встроенных автономных источников постоянного тока (аккумуляторов) или от сети переменного тока 220 В через специализированный блок питания.
1.
2.
наносится на титульный лист руководства по эксплуатации типографским способом и методом шелкографии, на корпус прибора.
Комплектность средства измеренийТаблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Тестер оптический серии ТОПАЗ-7000 |
АВНФ.411918.008-0ХХ |
1 шт. |
|
Входной адаптер FC измерителя мощности* |
АВНФ.711761.001 |
1 шт. |
|
Входной адаптер SC измерителя мощности** |
АВНФ.711761.002 |
1 шт. |
|
Входной адаптер ST измерителя мощности** |
АВНФ.711761.003 |
1 шт. |
|
Входной адаптер LC измерителя мощности** |
АВНФ.711761.005 |
1 шт. |
|
Заглушка оптического разъема |
АВНФ.725316.001 |
1 шт. |
|
Оптический кабель, армированный соединителями FC/UPC |
- |
1 шт. |
|
Кабель интерфейсный для связи с компьютером*** |
АВНФ.685611.001 |
1 шт. |
|
Аккумуляторная батарея |
- |
1 шт. |
|
Блок питания от сети 220 В |
- |
1 шт. |
|
Футляр для переноски прибора |
АВНФ.305135.001 |
1 шт. |
|
Чехол защитный** |
АВНФ.305135.003 |
1 шт. |
|
Руководство по эксплуатации |
АВНФ.411918.008 РЭ |
1 шт. |
|
Примечания: * При наличии оптического входа измерителя (установлен на прибор). ** Поставляется по дополнительному заказу *** Для кодов моделей, содержащих символы L и M, для остальных поставляется по дополнительному заказу | ||
изложены в разделах 4-10 руководства по эксплуатации АВНФ.411918.008 РЭ
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем связи и передачи информации, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 5 декабря 2019 г.№ 2862;
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории условий эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды;
ГОСТ 8.720-2010 ГСИ. Измерители оптической мощности, источники оптического излучения, измерители обратных потерь и тестеры оптические малогабаритные в волоконнооптических системах передачи. Методика поверки;ТУ 665850-010-35519520-07 Тестеры оптические серии ТОПАЗ-7000. Технические условия.
ИзготовительОбщество с ограниченной ответственностью «Научно-производственная компания «СвязьСервис» (ООО «НПК «СвязьСервис»)
ИНН 7811499993
Адрес места осуществления деятельности: 192029, г. Санкт-Петербург, вн. тер. г. муниципальный округ Невская Застава, пр-кт Обуховской Обороны, д. 51, лит. К, помещ. 12-Н, ч. 16
E-mail: org@comm-serv.ru
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Санкт-Петербурге и Ленинградской области» (ФБУ «Тест-С.-Петербург»)
Адрес регистрации: 190103, г. Санкт-Петербург, ул. Курляндская, д. 1 Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311484.
в части вносимых изменений
Общество с ограниченной ответственностью «Координационно-информационное агентство» (ООО «КИА»)
Адрес регистрации: 109029, г. Москва, Сибирский пр-д, д. 2, стр. 11
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310671.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «24» декабря 2024 г. № 3079
Лист № 1
Всего листов 4
Регистрационный № 79551-20
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Аттенюаторы оптические серии ТОПАЗ-5000
Назначение средства измеренийтексту
в волоконно-оптических
- аттенюаторы)
Аттенюаторы оптические серии ТОПАЗ-5000 (далее по предназначены для измерений ослабления оптического излучения линиях связи.
Описание средства измерений
Принцип действия оптического аттенюатора основан на
изменении длины пути светового потока (оптического излучения) в поглощающей среде. Изменение свойств оптического тракта (поглощающей среды) аттенюатора достигается путем регулировки его встроенных оптико-механических устройств.
Аттенюаторы позволяют проводить установку вносимого ослабления оптического излучения заданной величины, с установленным шагом регулировки ослабления. Все настройки отображаются на цифровом индикаторе на передней панели прибора.
Конструктивно аттенюаторы выполнены в виде переносного моноблока, на передней панели которого расположены органы управления и индикатор, на боковых панелях -оптические коннекторы и разъем USB.
Аттенюаторы выпускаются в различных модификациях, отличающихся их функциональным назначением для типа подключаемого оптического волокна. Для идентификации модификаций дополнительно к обозначению серии применяется следующие обозначения: ТОПАЗ-5000-1 - модификация для подключения к многомодовым оптическим волокнам; ТОПАЗ-5000-2 - модификация для подключения к одномодовым оптическим волокнам, ТОПАЗ-5000-3 - модификация для комбинированного подключения к одномодовым и многомодовым оптическим волокнам. Обозначение модификации приводится в руководстве по эксплуатации и наносится в виде наклейки на тыльной панели аттенюаторов.
Внешний вид аттенюаторов и место нанесения знака утверждения типа показан на рисунке 1. Пломбирование корпуса аттенюаторов осуществляется в местах винтового соединения.
Место нанесения знака утверждения типа
Лицевая панель аттенюаторов
|
■* 1 0.00 |
дБ| 0.05 |
|
Память 1 |
120.00 дБ 1 |
|
Память 2 |
1.15 дБ |
|
Длина волны |
850нм ММ |
ТОПАЗ-5000
АТТЕНЮАТОР ОПТИЧЕСКИИ
Боковая панель аттенюаторов с оптическими портами
Рисунок 1 - Внешний вид аттенюаторов
Знак поверки наносится на свидетельство о поверке в виде оттиска клейма.
Программное обеспечениеАттенюаторы имеют специализированное программное обеспечение (ПО). Конструкция аттенюаторов исключает возможность несанкционированного влияния на ПО.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 -
данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ТОПАЗ-5000 |
|
Номер версии (идентификационный номер) ПО |
не ниже V2.01 |
|
Цифровой идентификатор ПО |
отсутствует |
Метрологические и технические характеристики приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики аттенюаторов
|
Наименование характеристики |
Значение | ||
|
Модификации |
ТОПАЗ-5000-1 для многомодового волокна |
ТОПАЗ-5000-2 для одномодового волокна |
ТОПАЗ-5000-3 для многомодового и одномодового волокна |
|
Фиксированные длины волн, нм |
850,1300 |
1310, 1550 |
850, 1300/1310, 1550 |
|
Диапазон измерений ослабления оптического излучения, дБ |
от 0 до 40 |
от 0 до 80 |
от 0 до 40/от 0 до 80 |
|
Пределы допускаемой абсолютной погрешности измерений ослабления | |||
|
Наименование характеристики |
Значение | ||
|
оптического излучения, дБ |
0,5+0,15^А |
0,5+0,025^А |
0,5+0,15^А/0,5+0,025^А |
|
Собственные вносимые потери, дБ, не более |
2 | ||
|
Дискретность установки ослабления оптического излучения, дБ |
0,05 | ||
|
А - установленное значение ослабления оптического излучения, дБ | |||
Таблица 3 - Основные технические
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение постоянного тока, В |
5 |
|
Масса, кг, не более |
0,7 |
|
Габаритные размеры (длина х ширина х высота), мм, не более: |
90 х 160 х 35 |
|
Условия измерений:
|
от +15 до +25 80 от 84,0 до 106,7 |
наносят на титульный лист руководство эксплуатации и на лицевую панель аттенюатора типографским или иным способом.
Комплектность средства измеренийТаблица 4 - Комплектность
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Аттенюатор оптический серии ТОПАЗ-5000 |
- |
1 |
|
Руководство по эксплуатации |
АВНФ.411918.040 РЭ |
1 |
Приказ Федерального агентства по техническому регулированию и метрологии от 5 декабря 2019 г. № 2862 «Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических систем связи и передачи информации»;
Р 50.2.070-2009 ГСИ. Аттенюаторы в волоконно-оптических системах передачи информации. Методика поверки;
АВНФ.411918.040 ТУ «Аттенюаторы оптические серии ТОПАЗ-5000. Технические условия».
ИзготовительОбщество с ограниченной ответственностью «Научно-производственная компания «СвязьСервис» (ООО «НПК «СвязьСервис»)
ИНН 7811499993
Адрес места осуществления деятельности: 192029, г. Санкт-Петербург, вн. тер. г. муниципальный округ Невская Застава, пр-кт Обуховской Обороны, д. 51, лит. К, помещ. 12-Н, ч. 16
Телефон (факс): +7 (812) 380-85-09
E-mail: optics@comm-serv.ru
Испытательный центрОбщество с ограниченной ответственностью «Координационно-информационное агентство» (ООО «КИА»)
Адрес: 109029, г. Москва, Сибирский пр-д, д. 2, стр. 11
Телефон (факс): +7 (495) 737-67-19
E-mail: VS-KIA@rambler.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310671.
