МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

25 декабря 2024 г.

Москва

О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 12 июля 2021 г. № 1302 «О внесении изменений в сведения об утвержденном типе средств измерений»

В целях исправления технической ошибки п р и к а з ы в а ю:

• 1. Внести изменения в пункт 1 приложения к приказу от от 12 июля 2021 г. № 1302 «О внесении изменений в сведения об утвержденном типе средств измерений», заменив описание типа, прилагается к настоящему приказу.

• 2. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель руководителя

< > Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

Сертификат: 525EEF525B83502D7A69D9FC03064C2A

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 06.03.2024 до 30.05.2025

\______________

Регистрационный № 60946-15

Магнитометры дифференциальные МФ-24ФМ AKASCAN, МФ-34ФМ AKASCAN (далее - магнитометр) предназначены для разностного измерения магнитной индукции постоянного неоднородного магнитного поля.

Принцип действия магнитометра основан на измерении величины электрического напряжения второй гармоники, возникающей в измерительной обмотке преобразователя и пропорциональной разности значений магнитной индукции в геометрических центрах полузондов. Разностное измерение магнитной индукции постоянного неоднородного магнитного поля позволяет проводить оценку уровня остаточной намагниченности изделий, а также выявлять локальные магнитные полюса.

Магнитометр состоит из электронного блока, выполненного в корпусе из АБС-пластика, и дифференциального феррозондового преобразователя (далее - преобразователя), представляющего собой две катушки с пермаллоевыми сердечниками (полузонды), размещенные на одной оси. Расстояние между полузондами 20±1 мм. Преобразователь подключается к электронному блоку с помощью кабеля.

Электронный блок обеспечивает генерацию тока для возбуждения первичной обмотки преобразователя, измерение величины электрического напряжения второй гармоники и вывод результатов измерений на двухстрочный жидкокристаллический индикатор. Электрическое питание магнитометра осуществляется от двух батарей типа АА напряжением (3-0,7) В.

Магнитометр изготавливается в двух исполнениях, отличающихся конструкциями преобразователей:

• - магнитометр исполнения МФ-24ФМ - с разъемом преобразователя типа РС-7ТВ и кабелем USB-4C;

• - магнитометр исполнения МФ-34ФМ - с разъемом преобразователя типа ODU серии 0 и гибким силиконовым кабелем в износостойкой оплетке.

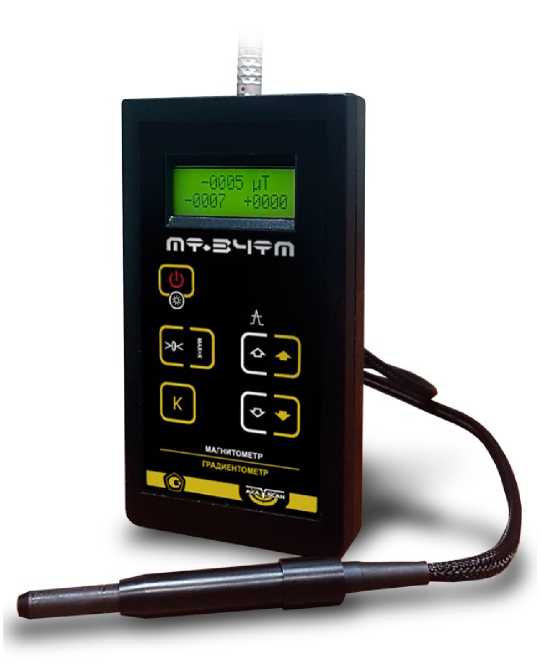

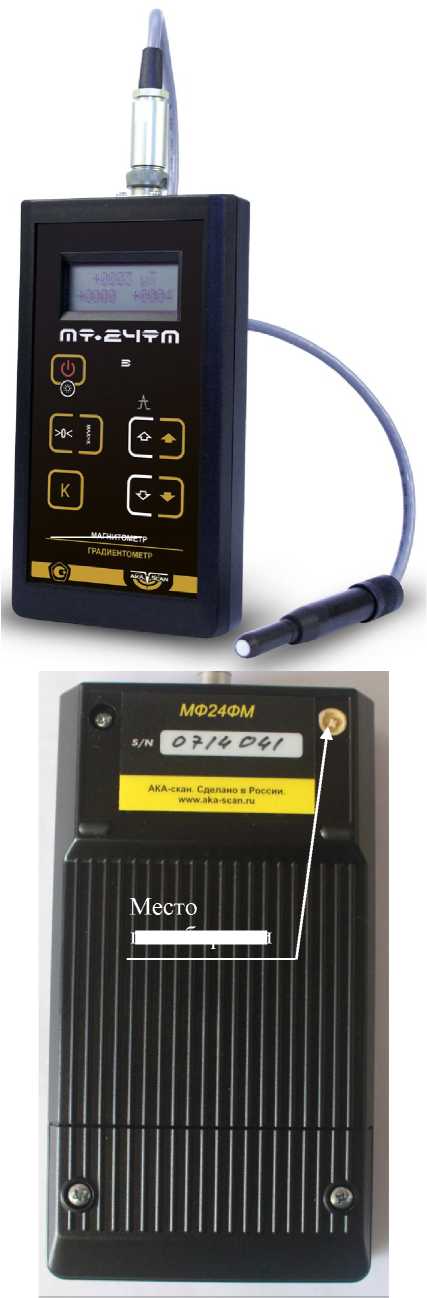

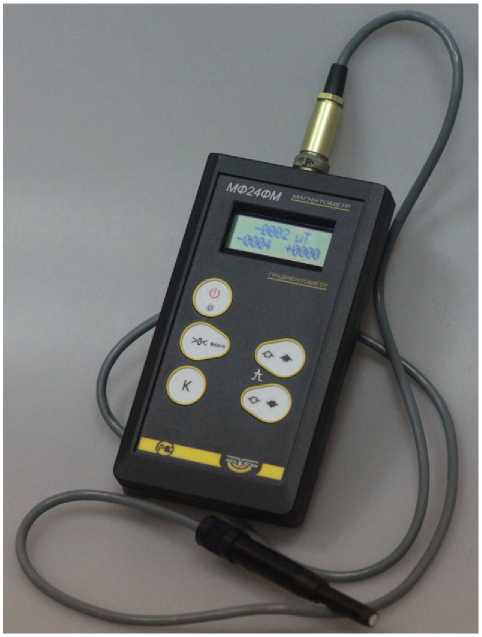

Общий вид магнитометров с различным дизайном лицевой панели электронного блока, а также схема пломбировки от несанкционированного доступа представлены на рисунке 1.

Рисунок 1 - Фотографии общего вида магнитометра и схема пломбировки от несанкционированного доступа

— - МАГНИТОМЕТР

пломбировки

Программное обеспечение (далее - ПО) магнитометра выполняет следующие функции: выбор режимов работы магнитометра, калибровка магнитометра, обеспечение процедуры измерений и запись результатов измерений в память магнитометра, контроль напряжения питания магнитометра.

Конструкция магнитометра исключает возможность несанкционированного влияния на ПО и измерительную информацию. Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений по Р 50.2.077-2014 - «высокий».

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на титульный лист Руководства по эксплуатации методом компьютерной графики и на лицевую панель электронного блока магнитометра в виде наклейки.

Таблица 4 - Комплектность средства измерений

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 8.030-2013 ГСИ. Государственная поверочная схема для средств измерений магнитной индукции, магнитного потока, магнитного момента и градиента магнитной индукции;

ТУ 4222-003-92466551-2014 Магнитометры дифференциальные МФ-24ФМ AKASCAN, МФ-34ФМ AKASCAN. Технические условия.

Общество с ограниченной ответственностью «АКА-Скан» (ООО «АКА-Скан»)

ИНН 7729683855

Адрес места осуществления деятельности: 107023, г. Москва, ул. Электрозаводская, д. 52, стр. 16, эт. 2, помещ. 17А

Телефон: (495) 514-56-43, (495) 964-04-84, (916) 839-73-72

E-mail: info@aka-scan.ru

Web-сайт: www.aka-scan.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Свердловской области» (ФБУ «УРАЛТЕСТ»)

Адрес: 620990, Свердловская обл., г. Екатеринбург, ул. Красноармейская, д. 2а Телефон: (343) 236-30-15

E-mail: uraltest@uraltest.ru

Web-сайт: www.uraltest.ru

Уникальный номер записи в реестре аккредитованных лиц № 30058-13.
