ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «___»   д__бря____2024 г. № _^09б

Сведения

об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средства измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «25» декабря 2024 г. № 3096

Регистрационный № 56801-14

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Газоанализаторы СПУТНИК-1М

Газоанализаторы СПУТНИК-1М (далее - газоанализаторы) для измерений объемной доли газовых компонентов контролируемой среды.

Принцип действия газоанализаторов основан на преобразовании значений объемной доли газовых компонентов в цифровой код при помощи:

• - оптического сенсора (при измерении объемной доли горючих газов и диоксида углерода);

• - электрохимического сенсора (при измерении объемной доли токсичных газов и кислорода).

Газоанализаторы могут комплектоваться максимум 4 сенсорами.

Способ отбора пробы - диффузионный или принудительный при наличии пробоотборного устройства из комплекта поставки.

Газоанализаторы конструктивно выполнены в одноблочном пластмассовом корпусе и состоят из:

• - блока сенсоров (предусмотрено четыре слота для установки сенсоров);

• - электронного блока преобразования и обработки информации;

• - жидкокристаллического цифрового дисплея с подсветкой для отображения результатов измерений;

• - кнопочной клавиатуры управления (три кнопки);

• - блока питания;

• - устройства сигнализации с выдачей светового и звукового сигнала.

Газоанализаторы выпускаются в следующих модификациях: СПУТНИК-1М и СПУТНИК-1М-П, которые отличаются уровнем взрывозащиты.

Маркировка взрывозащиты:

• - газоанализаторов СПУТНИК-1М - PO Ex ia I Ма X;

• - газоанализаторов СПУТНИК-1М-П - 0Ex ia IIC Т4 Ga X.

Степень защиты газоанализаторов от доступа к опасным частям и от попадания внешних твердых предметов и воды IP65 ГОСТ 14254-2015.

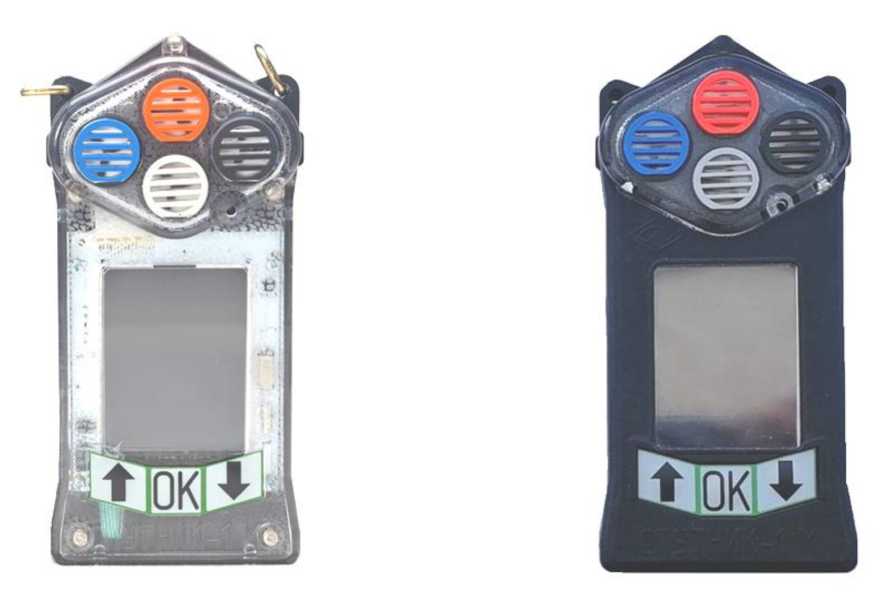

Общий вид газоанализаторов представлен на рисунке 1.

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, обеспечивающий идентификацию каждого экземпляра средств измерений, наносится типографским способом на маркировочную этикетку, приклеиваемую на заднюю панель газоанализатора.

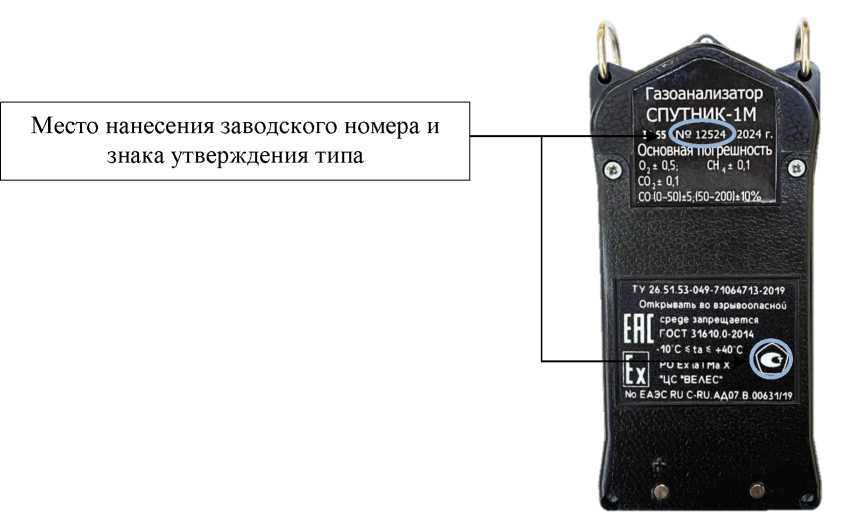

Места нанесения заводского номера и знака утверждения типа представлены на рисунке 2.

Пломбирование газоанализаторов не предусмотрено. Нанесение знака поверки на газоанализаторы не предусмотрено.

а)

б)

Рисунок 1- Общий вид газоанализаторов

Внутреннее программное обеспечение (далее по тексту - ПО) записано в микроконтроллере газоанализаторов и предназначено для:

• - сбора и обработки измерительной информации от сенсоров;

• - хранения результатов измерений;

• - вывода данных на жидкокристаллический цифровой дисплей;

• - управления работой звуковой и световой сигнализации.

Конструкция газоанализаторов исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию.

Нормирование метрологических характеристик газоанализаторов проведено с учетом того, что встроенное ПО является неотъемлемой частью газоанализаторов.

Идентификационные данные встроенного ПО газоанализаторов приведены в таблице 1.

Уровень защиты встроенного ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1- Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2- Метрологические характеристики (оптические сенсоры)

П римечание - Значения НКПР указаны в соответствии с ГОСТ 31610.20-1-2020.

Т а б л и ц а 3

Примечания:

• 1 При наличии водорода в анализируемой среде допустимо ложное срабатывание сигнализации по измерительным каналам СО, H2S, SO2, NO2, NH3.

• 2 При наличии сероводорода в анализируемой среде допустимо ложное срабатывание сигнализации по измерительным каналам NH3, SO2.

• 3 При наличии диоксида азота в анализируемой среде допустимо снижение чувствительности по каналу SO2.

Таблица 4- Общие

Таблица 5- Основные технические характеристики

таблицы 5

наносится типографским способом на титульные листы руководства по эксплуатации, формуляра и на маркировочную этикетку, приклеиваемую на заднюю панель газоанализатора

Таблица 6- Комплектность средства измерений

приведены в разделе 2 «Использование по назначению» документа 2ПБ.999.054 РЭ «Газоанализатор СПУТНИК-1М. Руководство по эксплуатации».

от 31 декабря 2020 г. для средств измерений средах»;

ГОСТ 13320-81 технические условия»;

ГОСТ 14254-2015 «Степени защиты, обеспечиваемые оболочками (Код IP)»;

ГОСТ 24032-80 «Приборы шахтные газоаналитические. Общие технические требования. Методы испытаний»;

ТУ 26.51.53-049-71064713-2019 «Газоанализаторы СПУТНИК-1М. Технические условия».

Акционерное общество «Производственное объединение «Электроточприбор» (АО «ПО «ЭТП»)

ИНН 5506052891

Адрес: 644042, Омская обл., г. Омск, пр-кт Карла Маркса, д. 18/13

Телефон (факс): +7 (3812) 39-63-07

E-mail: info@etpribor.ru

Web-сайт: https://etpribor.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ФБУ «Омский ЦСМ») Адрес места осуществления деятельности: 644116, г. Омск, ул. 24 Северная, д. 117-А Телефон (факс): +7 (3812) 68-07-99; 68-04-07

E-mail: info@ocsm.omsk.ru

Web-сайт: http://csm.omsk.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311670.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «25» декабря 2024 г. № 3096

Регистрационный № 70462-18

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы электронные JW-1, JW-1C

Весы электронные JW-1, JW-1C (далее - весы) предназначены для измерений массы.

Конструктивно весы выполнены в едином корпусе и состоят из грузоприемного устройства, грузопередающего устройства, весоизмерительного устройства с показывающим устройством.

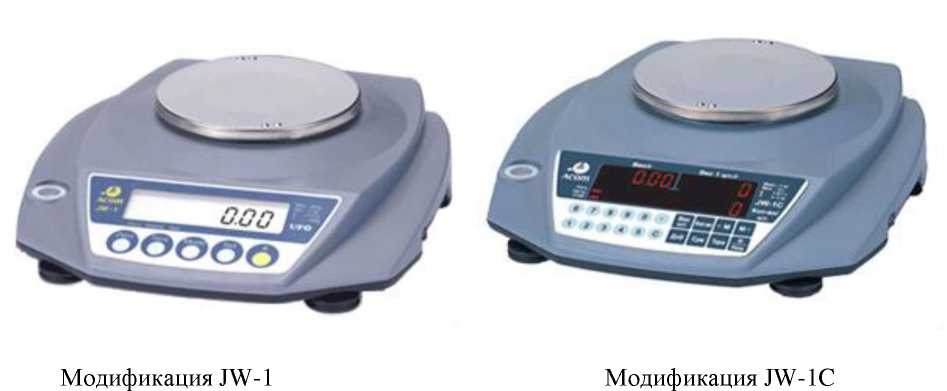

Общий вид весов представлен на рисунке 1.

Рисунок 1 - Общий вид весов электронных JW-1, JW-1C

Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного тензорезисторного датчика (далее - датчик), возникающей под действием силы тяжести взвешиваемого объекта, в аналоговый электрический сигнал, изменяющийся пропорционально массе объекта. Далее этот сигнал преобразуется в цифровой, затем обрабатывается и результат взвешивания выводится на дисплей (жидкокристаллический для модификаций JW-1 и светодиодный для модификаций JW-1C). Весы могут оснащаться интерфейсом связи RS232 для подключения различных периферийных устройств.

Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

• - устройство установки по уровню (Т.2.7.1) с индикатором уровня (3.9.1.1);

• - устройство первоначальной установки на нуль (Т.2.7.2.4);

• - устройство слежения за нулем (Т.2.7.3);

• - устройство установки на нуль и уравновешивания тары (4.6.9);

• - устройство выборки массы тары (Т.2.7.4);

• - вспомогательное показывающее устройство (Т.2.5);

• - взвешивание в различных единицах измерения массы (2.1);

• - запоминающее устройство (4.4.6);

• - полуавтоматическое устройство юстировки чувствительности (4.2.5);

• -   различные режимы работы (4.20): счетный режим; вычисление процентных соотношений.

Весы оснащены последовательным интерфейсом передачи данных RS232, встроенным поддонным крюком для размещения объекта измерений под весами. Электропитание весов может осуществляться как от сети переменного тока через адаптер, так и от батарей или аккумуляторов, для которых предусмотрен специальный отсек в корпусе весов.

Весы выпускаются в девятнадцати модификациях, отличающихся метрологическими характеристиками.

Весы имеют обозначение JW-1[1]-[2]

Где [1] - обозначение типа дисплея, принимает значение C для весов со светодиодным дисплеем, отсутствует для весов с жидкокристаллическим дисплеем;

[2] - обозначение максимальной нагрузки и действительного значения цены деления, принимает значение:

- 200 (Max = 200 г; e=d); 203 (Max = 200 г; e=10d); 300 (Max = 300 г; e=d); 303 (Max = 300 г; e=10d); 500 (Max = 500 г; e=d); 600 (Max = 600 г; e=d);

1000 (Max = 1000 г; e=d); 1500 (Max = 1500 г; e=d); 2000 (Max = 2000 г; e=d);

2002 (Max = 2000 г; e=10d); 3000 (Max = 3000 г; e=d); 3002 (Max = 3000 г; e=10d).

Маркировочная табличка весов выполнена в виде наклейки, крепится на задней части корпуса весов и содержит следующие основные данные:

• - наименование изготовителя;

• - обозначение типа;

• - класс точности;

• - значение максимальной нагрузки Max;

• - значение минимальной нагрузки Max;

• - поверочный интервал e;

• - действительное значение цены деления d;

• - диапазон рабочих температур, °C;

• - серийный номер (наносится типографским способом на маркировочную табличку в виде цифрового обозначения, состоящего из арабских цифр).

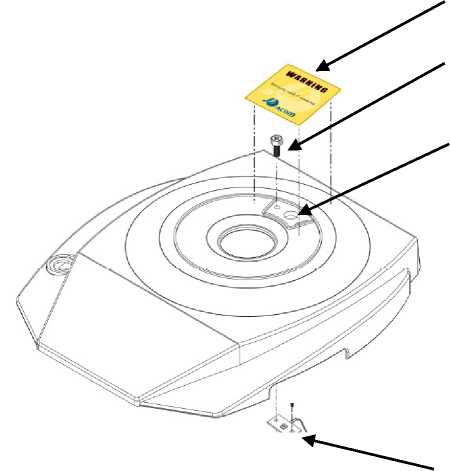

Схема пломбировки весов от несанкционированного доступа приведена на рисунке 2.

переключатель регулировки

винт предохранительный

Рисунок 2 - Схема пломбировки весов от несанкционированного доступа.

Программное обеспечение (ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитными пломбами в виде наклеек, расположенных на корпусе весов (как показано на рисунке 2). ПО не может быть модифицировано или загружено через какой-либо интерфейс. Защитные пломбы ограничивают доступ к переключателю регулировки, а также к предохранительному винту, при этом ПО не может быть модифицировано без нарушения защитной пломбы и изменения положения переключателя. изменение ПО невозможно без применения специализированного производителя.

Защита ПО от преднамеренных и непреднамеренных воздействий уровню «высокий» по Р 50.2.077-2014.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении весов. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 -

данные ПО

Таблица 2 -

й JW-1 с e=d

Значение

Таблица 3 - Метрологические характеристики модификаций JW-1 c e=10d Наименование

Таблица 5 - Основные технические -

наносится на маркировочную табличку, расположенную на корпусе весов и типографским способом на титульный лист руководства по эксплуатации.

Таблица 6 - Комплектность средства измерений

приведены в разделе «Режимы взвешивания» документов «Весы электронные JW-1.

Руководство по эксплуатации» и «Весы электронные JW-1C. Руководство по эксплуатации».

ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»;

Приказ Росстандарта от 4 июля 2022 г. № 1622 «Об утверждении государственной поверочной схемы для средств измерений массы»;

Техническая документация изготовителя.

«Acom Inc.» Республика Корея

Адрес: 11157, 15th, 101, Yuygo-ri, Gunnae-myun, Pocheon-si, Kyunggi-do, Korea

Тел.: +82-31-531-2205

Факс +82-31-531-9199

E-mail: sale@acominc.co.kr

Web-сайт: acominc.co.kr

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, Российская Федерация, г. Москва, вн. тер. г. Муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон/факс: (495) 437-55-77 / 437-56-66

E-mail: www.vniims.ru

Web-сайт: office@vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «25» декабря 2024 г. № 3096

Регистрационный № 81365-21

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счётчики электрической энергии статические Милур 307

Счётчики электрической энергии статические Милур 307 (далее - счётчики) предназначены для измерений и учёта электрической активной и реактивной энергии и мощности прямого и обратного направлений в трехфазных трех- и четырехпроводных сетях переменного тока с номинальным фазным/линейным напряжением 3/57,7/100 В или 3x230/400 В и частотой 50 Гц в соответствии с требованиями ГОСТ 31818.11-2012, ГОСТ 31819.22-2012,     ГОСТ 31819.23-2012, измерений параметров сети:

среднеквадратических значений фазного и линейного напряжения переменного тока, среднеквадратических значений силы переменного тока в фазах и нейтрали, коэффициентов cos^ и tg^, активной, реактивной и полной мощности, а также измерений показателей качества электрической энергии согласно ГОСТ 32144-2013: положительного и отрицательного отклонения напряжения, частоты и отклонения основной частоты напряжения, длительности и глубины провала напряжения, длительности и величины перенапряжения.

Принцип действия счётчиков основан на учете информации, получаемой с импульсных выходов высокопроизводительного специализированного микроконтроллера -измерителя электрической энергии. В зависимости от модификации в счётчиках присутствуют три или четыре преобразователя тока. В качестве датчика напряжения используется резистивный делитель, включенный в параллельную цепь напряжения. Микроконтроллер реализует управляющие алгоритмы в соответствии со специализированной программой, помещенной в его внутреннюю память. Управление узлами производится микроконтроллером через аппаратно-программные интерфейсы, реализованные на его портах ввода/вывода. Счётчики измеряют количество протекающей через него электрической энергии путём перемножения измеренных значений напряжения и тока с последующим накоплением результата.

Счётчики имеют встроенные часы реального времени и для организации многотарифного дифференцированного учета по

Переключение тарифов в счётчиках осуществляется с помощью внутреннего тарификатора, который определяет номер текущего тарифа по указанным в тарифном расписании временным зонам в пределах суток.

Коррекция (синхронизация) времени осуществляется как вручную через доступные программные интерфейсы, так и автоматически.

В качестве счётного механизма в счётчиках используется жидкокристаллический индикатор (далее - ЖКИ), отображающий режим работы и значения параметров. К счётчикам может быть подключен отдельный блок индикации с ЖКИ, представляющем собой переносное устройство для дистанционного считывания информации со счётчика (для счётчиков наружной установки отдельный блок индикации входит в комплект поставки). Визуализация рабочего состояния осуществляется посредством светодиодов импульсных выходов и обновления информации на ЖКИ. Счётчики, оборудованные интерфейсом Bluetooth, позволяют считывать с них данные при помощи смартфонов, планшетов и компьютеров.

Счётчики имеют функцию дистанционного отключения (ограничения)/включения нагрузки посредством внешней команды по любому из интерфейсов связи, а также самостоятельно, согласно выбранной логике работы. В зависимости от модификации устройство отключения (ограничения)/включения нагрузки может быть как внутренним, так и внешним, а также присутствует возможность физической (аппаратной) блокировки.

Счётчики имеют функциональную возможность выполнения и хранения измерений активной, реактивной и полной электрической энергии с применением коэффициентов трансформации (только счётчики трансформаторного включения).

Счётчики с расширенным функционалом имеют возможность фиксировать воздействие сверхнормативного магнитного поля, а также изменения температуры внутри корпуса. Полученные счётчиками данные и события записываются в энергонезависимую память.

Счётчики поддерживают следующие интерфейсы связи, в зависимости от модификации:

• - оптический порт (основной интерфейс, присутствует во всех исполнениях);

• - RS-485;

• - универсальный проводной интерфейс;

• - радиоинтерфейсы;

• - различные стандарты цифровой мобильной связи

• - интерфейсы для передачи данных по силовым линиям связи.

Счётчики обеспечивают регистрацию и хранение в энергонезависимой памяти измеряемых и контролируемых параметров, а также внешних воздействий и внутренних событий, в виде журналов и списков.

Счётчики могут эксплуатироваться автономно или в автоматизированной системе сбора данных о потребляемой электрической энергии.

Счётчики состоят из следующих узлов:

• -    корпус;

• -   клеммные колодки (силовая - для подключения сети, слаботочная -для подключения внешнего источника питания, импульсных выходов, дополнительных интерфейсов);

• -   клеммные прозрачные крышки;

• -   прозрачная крышка корпуса (кроме счётчиков SPLIT исполнения);

• -   измерительный модуль;

• -   дополнительные интерфейсные модули.

Счётчики в корпусах SPLIT для наружной установки имеют конструкцию, состоящую из блока счётчика, который устанавливается на опоре линии электропередачи или непосредственно на внешнюю стену строения, и блока индикации переносной конструкции, связь которого с блоком счётчика осуществляется по радиоканалу.

В счётчиках предусмотрена возможность замены внутреннего источника питания без нарушения поверительных клейм.

Степень защиты счётчиков от проникновения пыли и воды IP51 (для счётчиков, устанавливаемых внутри помещений), IP54 (для счётчиков наружной установки) или IP64 (для счётчиков с индексом “i”) в соответствии с ГОСТ 14254-2015.

Счётчики имеют несколько модификаций, отличающихся:

• - вариантом подключения к сети (непосредственного подключения или включаемых

через трансформаторы);

• - базовым (номинальным) током;

• - максимальным током;

• - конструкцией корпуса;

• - классом точности;

• - постоянной счётчика;

• - наличием и типом интерфейсов связи;

• - функциональными возможностями;

• - метрологическими характеристиками;

• - наличием или отсутствием встроенного реле отключения (ограничения)/включения нагрузки;

• - наличием дополнительного измерительного элемента в «нулевом» проводе.

Класс характеристик процесса измерений показателей качества электроэнергии счётчиков соответствует классу S согласно ГОСТ 30804.4.30-2013.

Структура условного обозначения счётчиков:

Милур 307 □.□□-□□ □□ □-□ □ - □ □

1 2 3 4 5 6 7 8 9 10 11 12

• - Тип счётчика

• - Функционал:

□ - стандартный функционал;

S - расширенный функционал¹⁾;

- Базовый/номинальный (максимальный) ток; класс по активной/реактивной

• 1 - 5 (10) А; 0,5 S /1;²⁾

• 2 - 5 (10) А; 0,5S/1;²⁾

• 5 - 5 (100) А; 0,5/1;²⁾

• 6 - 5 (100) А; 0,5/1;²⁾

• 7 - 5 (100) А; 0,5/1²⁾

• - Номинальное напряжение:

• 1 - 3x57,7/100 В;

• 2 - 3x230 /400 В;

• 3 - 3x57,7/100 В и 3x230 /400 В;

• - Наличие дополнительных интерфейсов связи³⁾: Bxxy - Bluetooth:

xx (вариант модуля связи) y - (конструктивная особенность)

Exxy - Ethernet модуль:

хх (вариант модуля связи) y - (конструктивная особенность)

Gxxy - GSM:

xx - (вариант модуля связи) y - (конструктивная особенность)

Hxxy - GSM LTE:

xx - (вариант модуля связи) y - (конструктивная особенность)

Kxxy - GSM NB IoT:

хх - (вариант модуля связи) y - (конструктивная особенность)

Pxxy - PLC:

хх - (вариант модуля связи) y - (конструктивная особенность)

Uxxy - универсальный проводной интерфейс: хх - (вариант модуля связи) y - (конструктивная особенность)

Vxxy - радиоинтерфейс Lora 868 МГц: хх - (вариант модуля связи) y - (конструктивная особенность)

• 6 - Rxxy наличие интерфейса связи RS-485: хх - (вариант модуля связи) y - (конструктивная особенность)

• 7 - Zxxy наличие радио интерфейса связи: хх - (вариант модуля связи) y - (конструктивная особенность)

• ¹⁾ Расширенный функционал включает в себя:

• - измерение показателей качества электроэнергии;

• - энергонезависимую фиксацию вскрытия корпуса и клеммных крышек;

• - увеличенный гарантийный срок;

• - встроенную батарею часов реального времени;

• - наличие настраиваемого датчика магнитного поля;

• - поддержку протокола передачи данных, соответствующий ГОСТ Р 58940 и требованиям стандарта ПАО «Россети» «Приборы учета электрической энергии. Требования к информационной модели обмена данными»

• ²⁾ Полный перечень функциональных возможностей модификаций счётчиков указан в руководстве по эксплуатации.

• ³⁾ Все модификации счётчиков имеют оптопорт.

• 8 - Cxxy - Модуль СКЗИ:

хх - (вариант модуля связи) y - (конструктивная особенность)

• 9 - Тип корпуса:

• 1 - 9мТН35;

• 2 - 10м;

• 3 - SPLIT:

Блок измерительный

Блок индикации Милур Т

- Конструктивные особенности корпуса:

□ - стандартные;

L - уменьшенные клеммные крышки (только для типа корпуса 9мТН35)

i - увеличение степени защищенности корпуса до IP64 (только для типа корпуса - Наличие встроенного реле отключения нагрузки: □ - отсутствует;

D - присутствует.

- Измерительный элемент в «нулевом» проводе:

□ - отсутствует;

T - присутствует.

Заводской номер наносится на корпус счётчиков любым технологическим способом в виде цифрового кода.

Общий вид счётчиков с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунках 1 - 7. Способ ограничения доступа к местам настройки (регулировки) - пломба с оттиском службы контроля качества (СКК) изготовителя, пломба со знаком поверки и пломба энергоснабжающей организации.

Кроме механического пломбирования в счётчиках предусмотрено электронное пломбирование клеммных крышек и корпуса (в счётчиках с расширенным функционалом). У счётчиков с расширенным функционалом энергонезависимыми от внешнего питания счётчика.

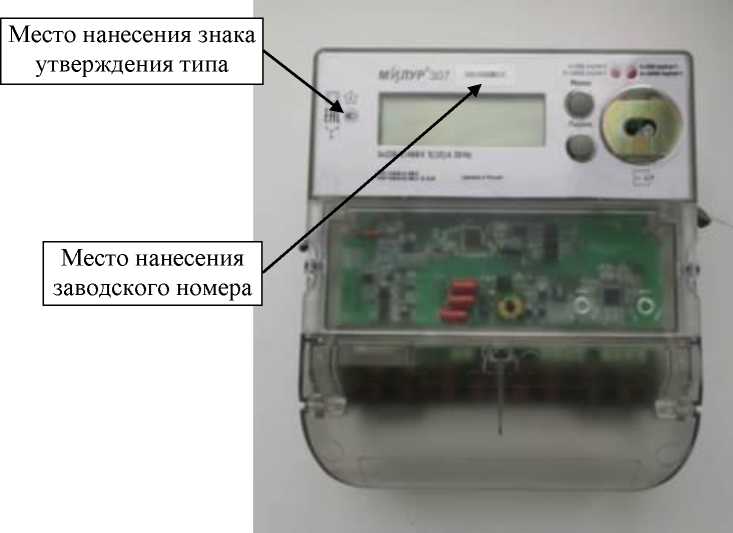

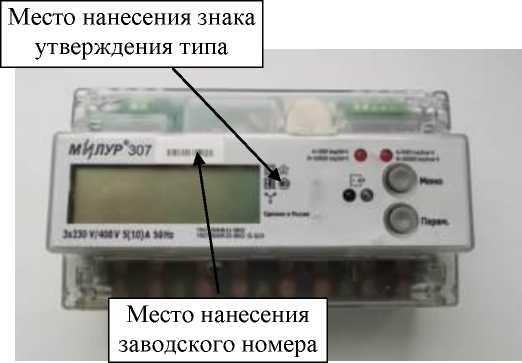

Рисунок 1 - Общий вид счётчиков в корпусе 9мТН35 с указанием места нанесения знака утверждения типа и места нанесения заводского номера

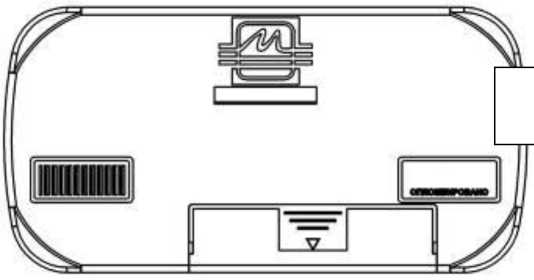

Рисунок 2 - Общий вид счётчиков в корпусе 10м с указанием места нанесения знака утверждения типа и места нанесения заводского номера

Место нанесения

Место нанесения знака

заводского номера

утверждения типа

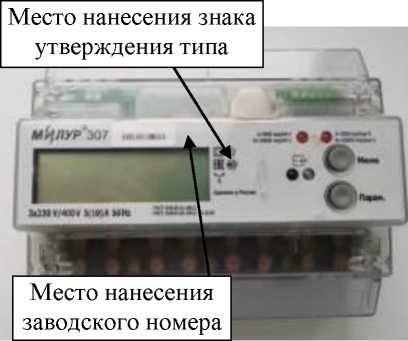

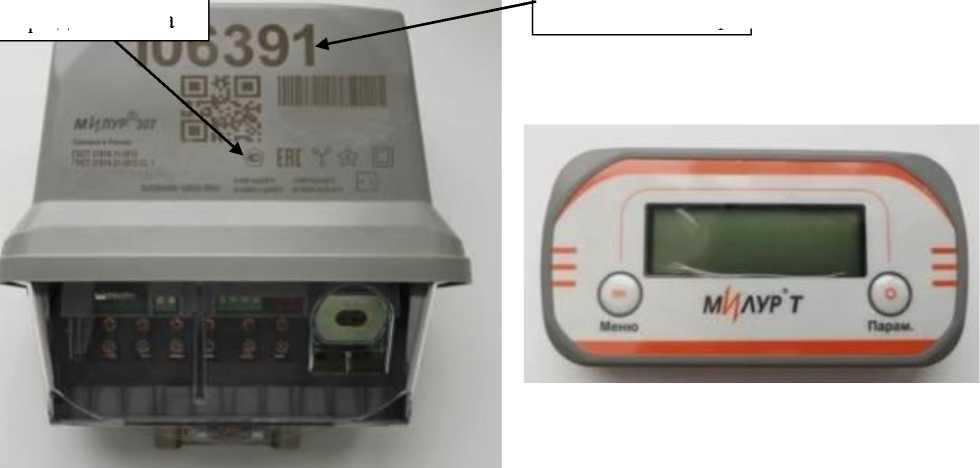

Рисунок 3 - Общий вид счётчиков в корпусе SPLIT и выносного блока индикации Милур Т с указанием места нанесения знака утверждения типа и места нанесения заводского номера

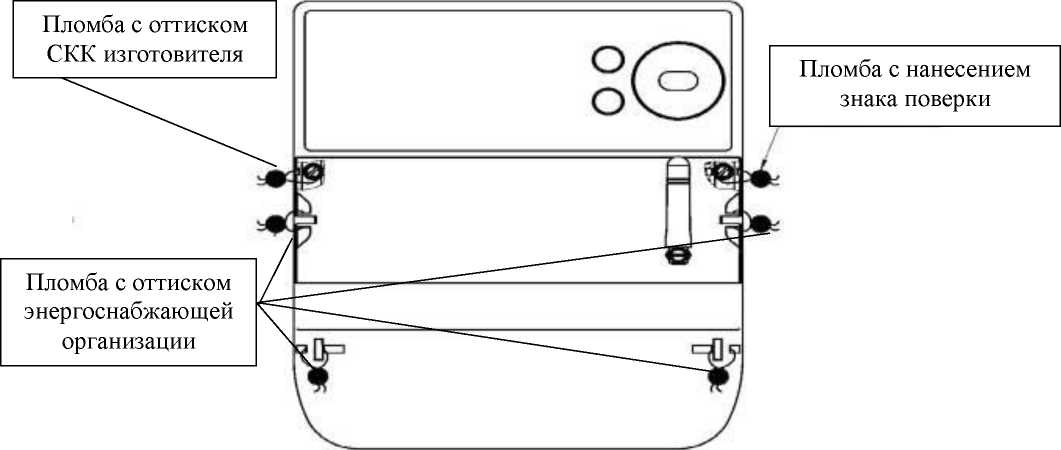

Рисунок 4 - Схема пломбировки счётчиков в корпусе 9мТН3 5 с указанием места нанесения знака поверки и с указанием места ограничения доступа к местам настройки (регулировки)

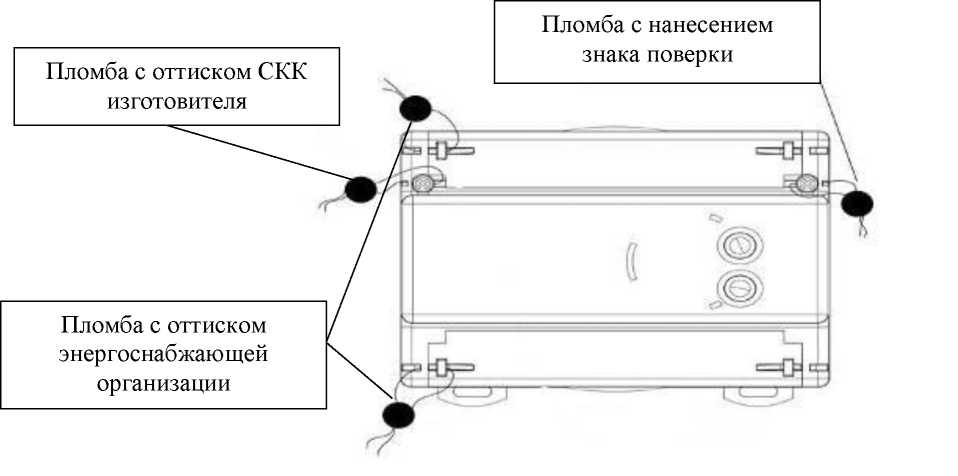

Рисунок 5 - Схема пломбировки счётчиков в корпусе 10м с указанием места нанесения знака поверки и с указанием места ограничения доступа к местам настройки (регулировки)

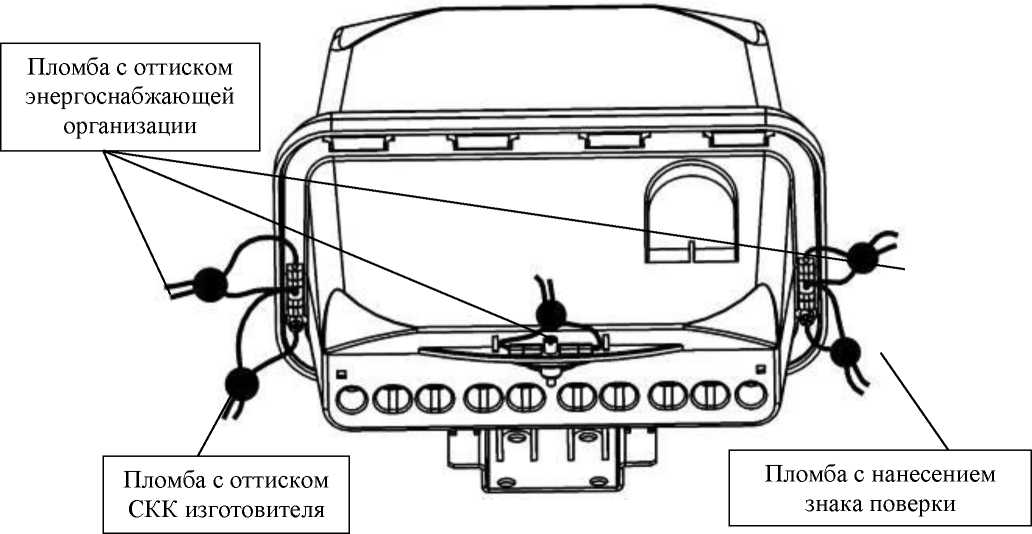

Рисунок 6 - Схема пломбировки счётчиков в корпусе SPLIT с указанием места нанесения знака поверки и с указанием места ограничения доступа к местам настройки (регулировки)

Пломба с оттиском СКК изготовителя

Рисунок 7 - Схема пломбировки блока индикации Милур Т с указанием места ограничения доступа к местам настройки (регулировки)

Встроенное программное обеспечение (далее - ПО) производит обработку информации, поступающей от аппаратной части счётчика, формирует массивы данных и сохраняет их в энергонезависимой памяти, отображает измеренные значения на индикаторе, а также формирует ответы на запросы, поступающие по интерфейсам связи.

Метрологические характеристики счётчиков напрямую зависят от калибровочных коэффициентов, которые записываются в память счётчиков на заводе-изготовителе на стадии калибровки. Метрологические характеристики нормированы с учетом влияния ПО.

Метрологически значимая часть ПО, калибровочные коэффициенты и измеренные данные защищены аппаратной перемычкой защиты записи и не доступны для изменения без вскрытия счётчиков. Доступ к параметрам и данным со стороны интерфейсов защищен двумя уровнями доступа с устанавливаемыми паролями. ПО осуществляет ежесуточную самодиагностику счётчика.

Уровень преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО счётчиков приведены в таблице 1.

Таблица 1 -

данные ПО

Метрологические и технические характеристики

Таблица 2 -

Наименование характеристики

Минимальное время между импульсами при проверке отсутствия самохода при измерении активной электрической энергии и реактивной электрической энергии для счётчиков непосредственного и трансформаторного включения________

Нормальные условия измерений:

• - температура окружающего воздуха, °С

• -  относительная влажность воздуха, %_________________

* Только для счётчиков с расширенным функционалом;

** В диапазоне напряжения переменного тока от 0,75^^ф/л.ном до 0,8^^ф/л.ном работоспособность дополнительного модуля связи не гарантируется.

/ф,изм - измеряемое значение среднеквадратического значения силы переменного тока в фазе, А;

/н,изм - измеряемое значение среднеквадратического значения силы переменного тока в нейтрали, А;

5изм - измеряемое значение полной мощности, В •А.

Примечания:

• 1. Погрешность измерений не зависит от способов передачи измерительной информации при использовании цифровых каналов связи и определяется классами точности применяемых средств измерений.

• 2. Дополнительная погрешность, вызываемая изменением напряжения питания, в диапазоне напряжений сети от 0,7^ином (0,75^ином) до 1,3-ином отсутствует. Относительная погрешность измерений активной электрической энергии и мощности для счётчиков непосредственного и трансформаторного включения (230 В) в диапазоне напряжений сети от 0 до 0,7-ином и трансформаторного включения (57,7 В) в диапазоне от 0 до 0,75-ином находится в пределах от плюс 10 % до минус 100 %.

Таблица 3 - Пределы допускаемой основной относительной погрешности измерений активной электрической энергии и мощности* для счётчиков непосредственного включения класса точности 0,5, вызванной изменением тока, при симметричной нагрузке и номинальном напряжении

Таблица 4 - Пределы допускаемой основной относительной погрешности измерений активной электрической энергии и мощности* для счётчиков непосредственного включения класса точности 0,5, вызванной изменением тока, при однофазной нагрузке и номинальном напряжении

Таблица 5 - Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии и мощности* для счётчиков непосредственного включения класса точности 0,5 при отклонении частоты сети от номинального значения в пределах +2 % при номинальном напряжении

Таблица 6 - Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии и мощности* для счётчиков непосредственного включения класса точности 0,5, вызванной гармониками в цепях напряжения и тока, при номинальном напряжении

Таблица 7 - Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии и мощности* для счётчиков непосредственного включения класса точности 0,5, вызванной постоянной составляющей и четными гармониками в цепи переменного тока, при номинальном напряжении

Таблица 8 - Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии и мощности* для счётчиков непосредственного включения класса точности 0,5, вызванной нечетными гармониками и субгармониками в цепи переменного тока, при номинальном напряжении

Таблица 9 - Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии и мощности* для счётчиков непосредственного включения класса точности 0,5, вызванной постоянной магнитной индукцией внешнего происхождения, при номинальном напряжении

Таблица 10 - Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии и мощности* для счётчиков непосредственного включения класса точности 0,5, вызванной магнитной индукцией внешнего происхождения 0,5 мТл, при номинальном напряжении

Таблица 11 - Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии и мощности* для счётчиков непосредственного включения класса точности 0,5, вызванной внешним радиочастотным электромагнитным полем, при номинальном напряжении

Таблица 12 - Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии и мощности* для счётчиков непосредственного включения класса точности 0,5, вызванной кондуктивными помехами, наведенными радиочастотными полями, при номинальном напряжении

Таблица 13 - Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии и мощности* для счётчиков непосредственного включения класса точности 0,5, вызванной наносекундными импульсными помехами, при номинальном

Таблица 14 - Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии и мощности* для счётчиков непосредственного включения класса точности 0,5, вызванной самонагревом, при номинальном напряжении

Таблица 15 - Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии и мощности* для счётчиков непосредственного включения класса точности 0,5, вызванной кратковременными перегрузками по току, при номинальном

Таблица 16 - Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии и мощности* для счётчиков непосредственного включения класса точности 0,5 при обратном порядке следования фаз при номинальном напряжении

Таблица 17 - Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии и мощности* для счётчиков непосредственного включения класса точности 0,5, вызванной несимметрией напряжения, при номинальном напряжении

Таблица 18 - Средний температурный коэффициент счётчиков в диапазоне рабочих температур при измерении активной электрической энергии и мощности* для счётчиков непосредственного включения класса точности 0,5 при номинальном напряжении

Таблица 19 - Средний температурный коэффициент при измерении полной мощности в диапазоне рабочих температур при номинальном напряжении

Таблица 20 - Минимальное время между импульсами при проверке отсутствия самохода при измерении активной электрической энергии и реактивной электрической энергии для счётчиков непосредственного и трансформаторного включения

Таблица 21 - Основные технические характеристики

Таблица 22 - Показатели надежности

наносится на панель счётчика методом офсетной печати или другим способом, не ухудшающим качества, на титульные листы руководства по эксплуатации и формуляра -типографским способом.

Таблица 23 - Комплектность средства измерений

приведены в эксплуатационном документе ТСКЯ.411152.007РЭ.

ГОСТ 31818.11-2012 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счётчики электрической энергии»;

ГОСТ 31819.22-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счётчики активной энергии классов точности 0,2S и 0,5S»;

ГОСТ 31819.23-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счётчики реактивной энергии»;

ГОСТ 30804.4.30-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии»;

ГОСТ 32144-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения»;

Приказ Федерального агентства по техническому регулированию и метрологии от 23 июля 2021 г. № 1436 «Об утверждении Государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»;

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

ТСКЯ.411152.007ТУ «Счётчики электрической энергии статические Милур 307. Технические условия» с изменением № 18.

Общество с ограниченной ответственностью «Милур Интеллектуальные Системы» (ООО «Милур ИС»)

ИНН 7735180786

Адрес юридического лица: 124498, г. Москва, г. Зеленоград, пр-кт Георгиевский, д. 5

Общество с ограниченной ответственностью «Милур Интеллектуальные Системы» (ООО «Милур ИС»)

ИНН 7735180786

Адрес юридического лица: 124498, г. Москва, г. Зеленоград, пр-кт Георгиевский, д. 5

Адрес осуществления деятельности: 124498, г. Москва, г. Зеленоград, пр-кт Георгиевский, д. 5, эт. 5, помещ. I, ком. 57

Телефон: +7 (800) 100-91-17

E-mail: sales@milur.ru

Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии» (ООО «ИЦРМ»)

Адрес: 117546, г. Москва, Харьковский пр-д, д.2, эт. 2, помещ. I, ком. 35,36

Место нахождения: 117546, г. Москва, Харьковский пр-д, д. 2, эт. 2, помещ. I, ком. 35,36

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311390.

в части вносимых изменений

Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)

Место нахождения и адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314019.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «25» декабря 2024 г. № 3096

Регистрационный № 58084-14

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Колонки топливораздаточные ТКО

Колонки топливораздаточные ТКО (далее - колонки) предназначены для измерений количества нефтепродуктов в единицах объёма при их отпуске в баки транспортных средств и другие ёмкости с учётом требований проведения учётно-расчётных операций.

Принцип работы колонок основан на динамическом методе измерений объёма нефтепродуктов с помощью счётчиков жидкости объёмного типа.

Колонки осуществляют подачу нефтепродукта из резервуара, измерение и индикацию его объёма. Задание дозы топлива выдачи нефтепродукта и включение колонки производится на колонке (местное управление) либо дистанционно оператором. Перед каждой выдачей нефтепродукта показание разового учёта автоматически обнуляется. При работе в режиме ручного управления автоматически прекращается подача нефтепродукта после выдачи требуемой дозы, установленной задающим устройством.

Колонки состоят из следующих основных функциональных элементов:

• - блока индикации и управления;

• - гидравлической системы.

В составе блока индикации и управления (далее - БИУ) применяются: блок управления серии «Топаз-306» производства ООО «Топаз-сервис», Российская Федерация или контроллер многофункциональный «Енисей» производства АО «Информтехтранс», Российская Федерация;

БИУ обеспечивает:

• - сбор информации об измерениях;

• - отображение информации об объёме заданной и отпущенной дозы нефтепродукта, а также об её общей стоимости и цене за единицу измерения;

• - накопление суммарных данных об измеренном объёме нефтепродукта;

• - передачу результатов измерений в систему управления колонки и в информационную систему учёта и управления отпуском нефтепродукта, установленную на объекте нефтепродуктообеспечения;

• - управление режимом выдачи;

• - отключение выдачи нефтепродукта при возникновении аварийной ситуации.

Гидравлическая система включает в себя:

• - счётчик жидкости объёмного типа;

• - электромагнитный клапан;

• - фильтр с тонкостью фильтрации 20, 60 или 80 мкм (в зависимости от комплектации);

• - насосный блок;

• - раздаточные рукава с раздаточными кранами.

Количество одновременно заправляемых транспортных средств 1 или 2 в зависимости от конструктивного исполнения колонки.

Колонки по заказу потребителя могут дополнительно комплектоваться:

• - системой электронной юстировки;

• - клавиатурой и считывателем контактных и бесконтактных пластиковых карт;

• - устройством отбора паров из топливного бака транспортного средства при его заправке;

• - устройством подтяжки раздаточного рукава с раздаточным краном;

• - системой электрообогрева;

• - мультимедийным оборудованием;

• - выносным терминалом управления отпуском нефтепродукта.

в) ТРК ТКО-2Хз-21-ХбХ7

е) ТРК ТКО-3Х3-63-Х6Х7

ж) ТРК ТКО-4Х3-42-Х6Х7 з) Сателлит

и) ТРК ТКО-1Х3-11-Х6Х7

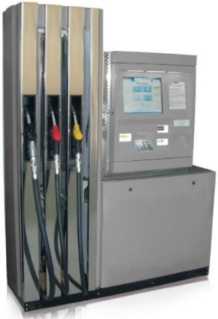

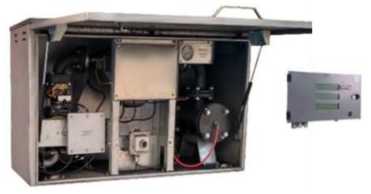

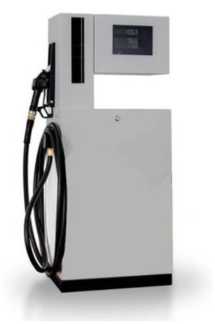

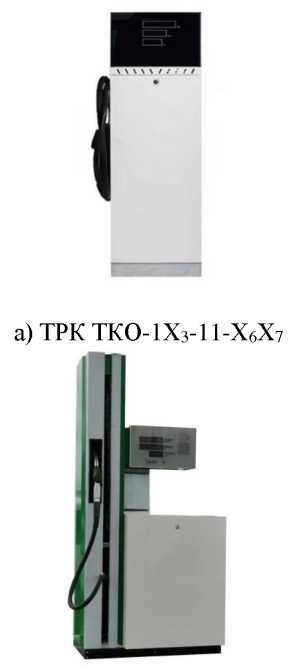

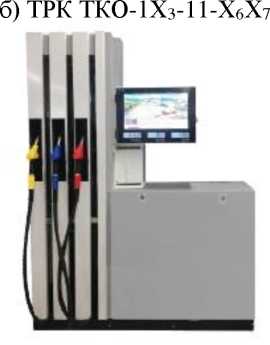

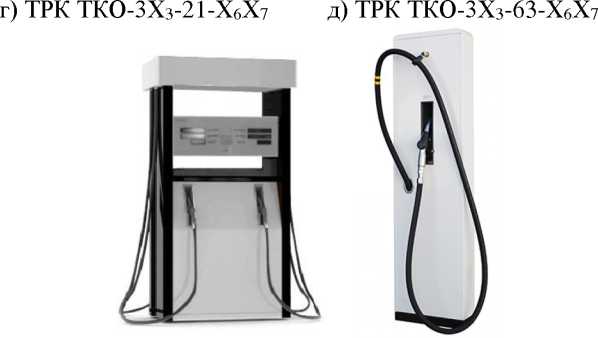

Рисунок 1 - Общие виды колонок топливораздаточных ТКО

Схема обозначения колонок в документации и при заказе:

Колонка топливораздаточная ТКХ1-Х2Х3-Х4Х5-Х6Х7, где:

• - Х1 - тип измерительного устройства:

О - счётчик жидкости объёмного типа;

• - Х2 - конструктивная модель колонки: прямоугольном корпусе с одним раздаточным рукавом; прямоугольном корпусе с двумя раздаточными рукавами; корпусе L-типа;

  • 1

  • 2

  • 3

  • 4

корпусе H-типа;

• - Х3 - номинальный расход нефтепродукта колонки:

50 - колонка с номинальным расходом 50 л/мин;

80 - колонка с номинальным расходом 80 л/мин;

130 - колонка с номинальным расходом 130 л/мин; 50/80 - колонка с номинальным расходом 50 и 80 л/мин; 50/130 - колонка с номинальным расходом 50 и 130 л/мин; 50/80/130 - колонка с номинальным расходом 50, 80 и 130 л/мин;

• - Х4 - количество раздаточных рукавов (от 1 до 10);

• - Х5 - количество выдаваемых марок нефтепродуктов (от 1 до 5);

• - Х6 - исполнение сборочных единиц:

0 - встроенный насосный моноблок;

• 1 - подача нефтепродукта погружным или выносным насосом;

• 2 - раздельное размещение функциональных блоков;

• - Х7 - тип гидравлической системы (определяется заказом).

Схемы пломбировки основных элементов колонок приведены на рисунках 2 - 8.

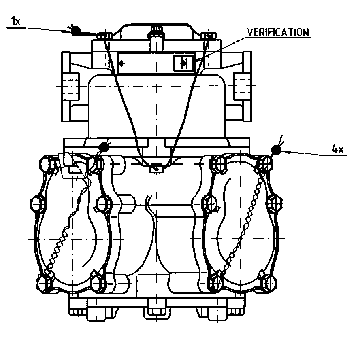

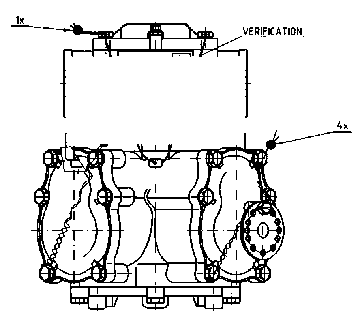

Рисунок 2 - Пример пломбировки счетчика Рисунок 3 - Пример пломбировки счетчика жидкости объёмного типа                 жидкости объёмного типа

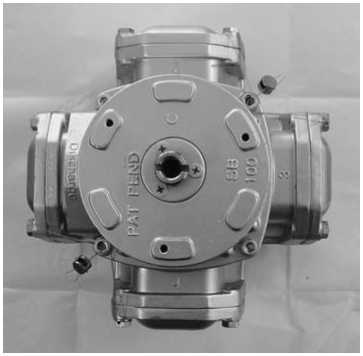

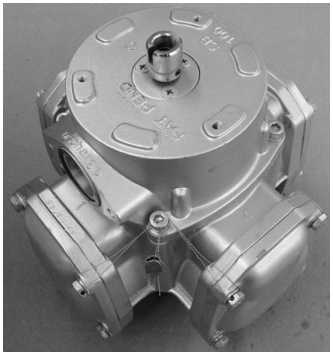

Рисунок 4 - Пример схемы пломбировки счетчиков жидкости объёмного типа

Рисунок 5 - Пример схемы пломбировки счетчиков жидкости объёмного типа

Рисунок 6 - Пример пломбировки датчика импульсов

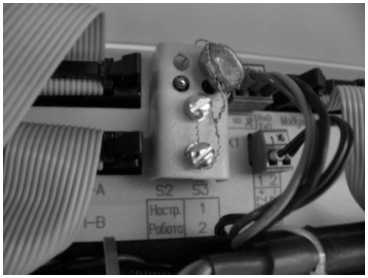

Рисунок 7 - Пломбировка фиксирующей планки блока управления «Топаз-306»

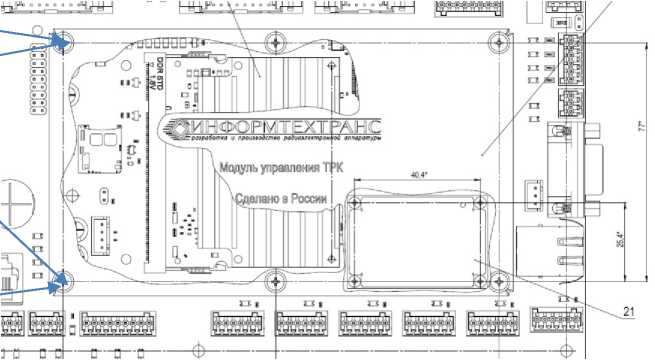

Пломба ОТК

Винты крепления крышки

Пломба поверителя

Рисунок 8 - Пломбировка контроллера многофункционального «Енисей» - на винтах крепления крышки

Знак утверждения типа и заводской номер, состоящий из 10 цифр, наносятся на маркировочную табличку, закрепляемую на боковую поверхность корпуса колонки. Пример маркировочной таблички приведён на рисунке 9.

м»           ООО"НПО''КИПЭНЕРГО''

121351, г. Москва, ул. Коцюбинского, д.4 тел.: (495)221-18-27 e-mail: info@npokipenergy.ru

Колонка топливораздаточная ТКО

ТУ 4213-011-17875317-2013 оВозначение

Оном    л/мин            Доза min I

и 380В W I I кВт        5 ±0,25%

Pm ах___МПа       - Ш°с +|

202Пг.

Рисунок 9 - Маркировочная табличка

Колонки имеют встроенное программное обеспечение (далее - ПО), которое устанавливается предприятием изготовителем в БИУ. Данное ПО обеспечивает:

• - сбор информации от средств измерений, входящих в состав колонки;

• - накопление и хранение в суммарном виде информации об измеренном количестве нефтепродукта;

• - формирование отчётов;

• - информационное взаимодействие по проводным и/или беспроводным каналам передачи данных с автоматизированной системой управления объекта нефтепродуктообеспечения, на котором установлены колонки;

• -  управление процессом измерений, передачу результатов измерений и телеметрической информации о состоянии колонки по проводным и/или беспроводным каналам передачи данных в колонки.

  информационную систему организации, эксплуатирующую

  несанкционированного изменения путем пломбирования возможность модификации или удаления данных через

ПО защищено от устройства. ПО исключает интерфейсы пользователя. Доступ к ПО защищён паролём.

Идентификационные данные метрологически значимого ПО колонок приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.

Таблица 2 - Метрологические и технические характеристики

Таблица 3 - Показатели надёжности

наносится на маркировочные таблички колонки методом гравировки (металлографии, металлофото, шелкографии, наклейки) и на эксплуатационную документацию типографским способом.

Таблица 4 - Комплектность

приведены в п. 2.3.1 документа «Колонка топливораздаточная ТКХ1-Х2Х3-Х4Х5-Х6Х7.

Руководство по эксплуатации» АПБЛ 2.833.300.00 РЭ.

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (перечень, п. 6.3.4);

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости»;

ТУ 4213-011-17875317-2013 «Колонки топливораздаточные ТК. Технические условия».

Общество с объединение (ООО «НПО «КИПЭНЕРГО»)

ИНН: 7728850133

Юридический адрес: 121351, г. Москва, вн. тер. г. муниципальный округ Кунцево, ул. Коцюбинского, д. 4, стр. 3

Адреса мест осуществления деятельности:

107023, г. Москва, ул. Электрозаводская, д. 21, к. 41, эт. 3, ком. 12, 13 (внутренняя нумерация комнат № 5, № 6);

194044, г. Санкт-Петербург, ул. Чугунная, д. 20М;

347360, г. Волгодонск, ул.7-я Заводская, д. 56; 390042, г. Рязань, ул. Прижелезнодорожная, д. 10, помещ. Н8

Государственный центр испытаний средств измерений Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ГЦИ СИ ЗАО КИП «МЦЭ»)

Адрес: 125424, г. Москва, Волоколамское ш., д. 88, стр. 8

тел: (495) 491 78 12, (495) 491 86 55

E-mail:sittek @ mail.ru, kip-mce @ nm.ru

Уникальный номер записи в реестре аккредитованных лиц № 30092-10.

в части вносимых изменений

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Тел.: +7 (495) 437-55-77, факс: +7 (495) 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
