МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

25 декабря 2024 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений об изготовителях (правообладателях) утвержденных типов средств измерений согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные содержащихся в нем документов и сведений, Министерства промышленности и торговли от 28 августа 2020 г. № 2906.

  сведения, предоставления утвержденным приказом Российской Федерации

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель руководителя

< > Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

Сертификат: 525EEF525B83502D7A69D9FC03064C2A

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 06.03.2024 до 30.05.2025

\______________

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от « __ »   д__бря     2024 г. № _^(^97

Сведения

об утвержденных типах средств измерений, подлежащие изменению в части сведений об изготовителях (правообладателях)

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «25» декабря 2024 г. № 3097

Регистрационный № 39887-20

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Приборы виброизмерительные «ОНИКС»

Приборы виброизмерительные «ОНИКС» (далее - приборы) предназначены для измерений параметров вибрации и частоты вращения, а также для осуществления спектрального анализа вибрационных сигналов с целью диагностики технического состояния и балансировки в собственных опорах роторных агрегатов.

Принцип действия приборов виброизмерительных «ОНИКС» основан на осуществлении непрерывного приема и преобразования аналоговой информации, поступающей от первичных преобразователей, и дальнейшей его обработке.

Приборы виброизмерительные «ОНИКС» представляют собой портативное двухканальное виброизмерительное устройство, состоящее из первичных преобразователей и блока измерительного БИ120.

Для измерения параметров вибрации в качестве первичного преобразователя используется вибропреобразователь АС102-1А или вибропреобразователь ВС102-1А со встроенным усилителем заряда. Вибропреобразователи АС102-1А и ВС102-1А представляют собой акселерометры, которые являются преобразователями инерционного типа и используют прямой пьезоэлектрический эффект, где электрический заряд чувствительного элемента пропорционален виброускорению, воздействующему на вибропреобразователи.

Для измерения частоты вращения в качестве первичного преобразователя используется преобразователь числа оборотов лазерный КР-020л или преобразователь числа оборотов электромагнитный КЕ-010.

Блок измерительный БИ120 включает интегратор (одинарное и двойное интегрирование), усилитель, аналого-цифровой преобразователь, фильтры верхних и нижних частот и микропроцессор. Измерительный блок обеспечивает измерение среднего квадратического значения (СКЗ), амплитудного значения и размаха виброускорения, виброскорости и виброперемещения, а также частоты вибрации и частоты вращения ротора. Измерительный блок осуществляет быстрое преобразование Фурье (БПФ). Балансировочная программа позволяет производить балансировку роторов в собственных опорах с использованием до пяти плоскостей коррекции. Измерительный блок снабжен разъемом для подсоединения к ПК. Измерительный блок снабжен жидкокристаллическим дисплеем.

Общий вид блока измерительного БИ120 представлен на рисунке 1. Общий вид вибропреобразователей АС102-1А и ВС102-1А приведен на рисунке 2. Общий вид преобразователя числа оборотов лазерного КР-020л и преобразователя числа оборотов электромагнитного КЕ-010 приведены на рисунке 3.

Пломбирование приборов виброизмерительных «ОНИКС» не предусмотрено.

ХЕИ AMEX гооо

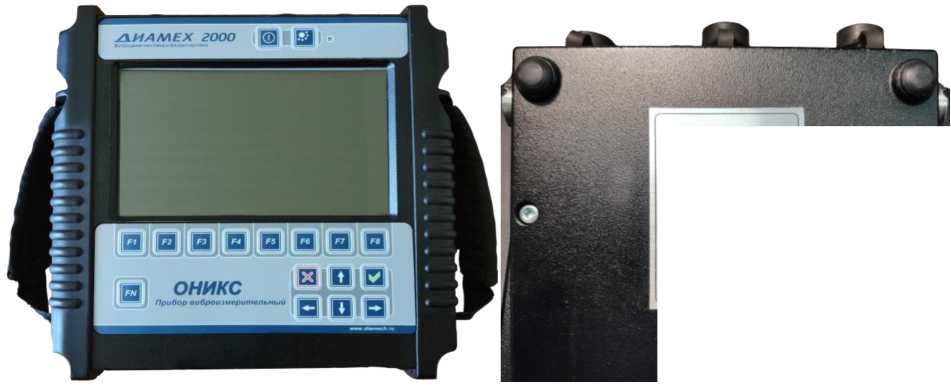

Рисунок 1 - Общий вид блока измерительного БИ120

•у

Прибор виброизмерительный

ОНИКС

ТУ4277-039-54981193-08

Блок измерительный

БИ120

Серийный номер: ХХХХ

Сделано в России

*0102-1* SN: «ИВ! С€ >.       г

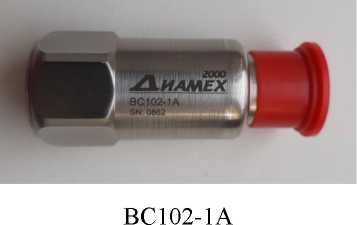

Рисунок 2 - Общий вид вибропреобразователя АС102-1А и вибропреобразователя ВС102-1А

КР-020л

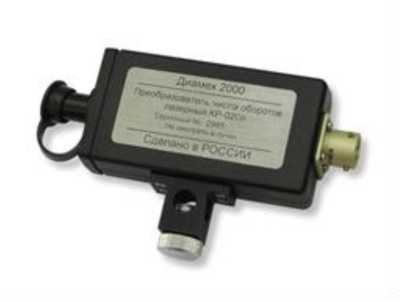

Рисунок 3 - Общий вид преобразователя числа оборотов лазерного КР-020л и преобразователя числа оборотов электромагнитного КЕ-010

Программное обеспечение (далее - ПО) служит для обеспечения обработки и визуализации информации, которая поступает от первичных преобразователей.

Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования. Защита программы от преднамеренных изменений достигается конструкцией прибора, обеспечивающей защиту информации от преднамеренного силового электромагнитного воздействия, а также с помощью специальных программных средств.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных воздействий «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 -

таблицы 2

Таблица 3 - Основные технические характеристики

наносится на лицевую панель блока измерительного БИ120 методом наклейки или гравировки и на титульный лист руководства по эксплуатации методом наклейки.

Таблица 4 - Комплектность

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений ускорения»;

Технические «ОНИКС».

Общество (ООО «ДИАМЕХ 2000»)

ИНН 7722233409

Юридический адрес: 109052, г. Москва, вн. тер. г. муниципальный округ

Нижегородский, ул. Смирновская, д.25, стр.12, эт. 2, помещ. 01 Телефон: +7 (495) 223-04-20

Факс: +7 (495) 223-04-90

E-mail: diamech@diamech.ru

Web-сайт: www.diamech.ru

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 437-55-77

Факс: +7 (495) 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «25» декабря 2024 г. № 3097

Регистрационный № 77926-20

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики оборотов (тахометры) ТХ01

Счетчики оборотов (тахометры) ТХ01 (далее - счетчик) предназначены для измерений временных параметров периодических процессов (частота входного сигнала, временные интервалы), преобразований их в частоту вращения, отображения и регулирования частоты вращения.

Описание средства измерений

Принцип действия основан на подсчете импульсов, поступающих на вход счетчика либо с датчиков, имеющих на выходе транзистор n-p-n-типа с открытым коллекторным выходом, либо с коммутационных устройств (контакты кнопок, выключателей, герконов, реле) с последующим отображением результата измерений на цифровом индикаторе.

Счетчики выпускаются в различных исполнениях, отличающихся друг от друга конструкцией корпуса, диапазоном питающих напряжений, типами выходов, а также наличием или отсутствием интерфейса RS-485.

Информация об исполнении указана в структуре условного обозначения, представленного на рисунке 1.

TXOl - X. X. XX-X

Напряжение питання

Констрл'ктиЕное исполнение

Тип аналогового выходного усгронства

Tim дискретного выходного устройства

Рисунок 1 - Структура условного обозначения счетчиков

Расшифровка условного обозначения счетчиков:

Напряжение питания:

224 - от сети переменного тока с частотой от 47 до 63 Гц (номинальные значения 50 Гц или 60 Гц) и напряжением от 90 до 264 В (номинальные значения 110 В, 230 В или 240 В) или от сети постоянного напряжения от 20 до 34 В (номинальное значение 24 В);

24 - от сети постоянного напряжения от 10,5 до 30 В (номинальные значения 12 и 24 В).

Конструктивное исполнение:

Н - корпус настенного крепления с размерами 105/130/65 мм и степенью защиты IP44;

Щ2 - корпус щитового крепления с размерами 96/48/100 мм и степенью защиты со стороны передней панели IP54.

Тип аналогового выходного устройства:

И - цифроаналоговый преобразователь (ЦАП) «параметр-ток от 4 до 20 мА»;

У - цифроаналоговый преобразователь (ЦАП) «параметр-напряжение от 0 до 10 В».

Тип дискретного выходного устройства:

Р - электромагнитное реле;

К - оптопара транзисторная n-p-n-типа;

С - оптопара симисторная.

Наличие интерфейса RS-485: отсутствует - без интерфейса RS-485; RS - наличие интерфейса RS-485.

Конструктивно счетчики выполнены в пластмассовых корпусах двух типов: для щитового (Щ2) и настенного (Н) крепления. На лицевой панели размещен цифровой семисегментный индикатор на шесть знакомест, светодиодные индикаторы и кнопки управления и программирования. Клеммы для подключения к датчикам, выходным элементам и к источнику питания расположены на задней панели счетчиков в щитовом исполнении или внутри корпуса для настенного исполнения. Счетчик имеет 2 измерительных входных канала, 3 управляющих входа и 1 выходной канал.

Конструкция счетчиков не требует дополнительной защиты от несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений. Нанесение знака поверки на счетчики в обязательном порядке не предусмотрено.

Заводской номер наносится на маркировочную наклейку любым технологическим способом в виде цифрового кода.

Общий вид счетчиков представлен на рисунках 2 и 3.

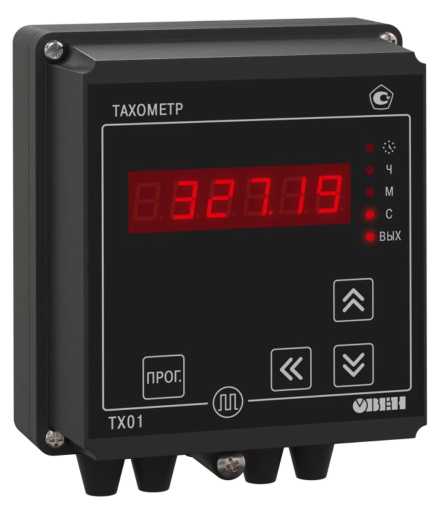

Рисунок 2 - Общий вид счетчиков в корпусе для настенного (Н) крепления

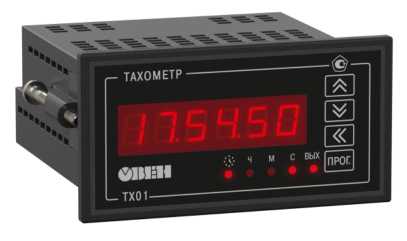

Рисунок 3 - Общий вид счетчиков в корпусе для щитового (Щ2) крепления

Пломбирование счетчиков не предусмотрено.

Счетчики имеют встроенное программное обеспечение (далее - ПО), устанавливаемое в энергонезависимую память при изготовлении, выполняющее функции преобразования частоты входного сигнала в частоту вращения. Данное встроенное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс.

Конструкция счетчиков исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию.

Встроенное ПО является метрологически значимым. Метрологические характеристики счетчиков нормированы с учетом влияния встроенного ПО.

Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014 - данное встроенное ПО защищено от преднамеренных изменений с помощью специальных программных средств.

Идентификационные данные встроенного ПО счетчиков приведены в таблице 1.

Таблица 1 - Идентификационные данные встроенного ПО

Метрологические характеристики приведены в таблице 2. Технические характеристики приведены в таблице 3.

Таблица 2 -

счетчиков

Пределы допускаемой дополнительной приведенной (к диапазону преобразования) погрешности преобразований входного сигнала в выходной сигнал напряжения и силы постоянного тока при изменении температуры окружающей среды от нормальных условий (от плюс 15 до плюс 25 °С) в диапазоне рабочих условий измерений, на каждые 10 °С изменения температуры окружающего воздуха, составляют не более 0,5 от предела допускаемой основной приведенной (к диапазону преобразования) погрешности.

Таблица 3 - Основные технические характеристики

наносится на корпус счетчиков при помощи наклейки или другим способом, не ухудшающим качеств, а также на титульный лист (в правом верхнем углу) паспорта и руководства по эксплуатации типографским способом.

Комплектность средства измерений Таблица 4 - Комплектность счетчиков

приведены в пункте 6.1 «Принцип работы» руководства по эксплуатации.

ГОСТ 24907-93 «Счетчики оборотов и счетчики единиц. Общие технические требования. Методы испытаний»;

ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;

ТУ 4278-006-46526536-2010 «Счетчики оборотов (тахометры) ТХ01. Технические условия».

Общество с ограниченной ответственностью «Производственное Объединение ОВЕН» (ООО «Производственное Объединение ОВЕН»)

ИНН 7722127111

Адрес юридического лица: 111024, г. Москва, вн. тер. г. муниципальный округ Перово, ул. 2-я Энтузиастов, д. 5, к. 5, эт. 4, ком. 404

Адрес места осуществления деятельности: 301830, Тульская обл., г. Богородицк, Заводской пр-д, стр. 2Б

Телефон (факс): +7 (495) 641-11-56 (+7 (495) 728-41-45)

Е-mail: support@owen.ru

Web-сайт: www.owen.ru

Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии» (ООО «ИЦРМ»)

Адрес: 117546, г. Москва, Харьковский пр-д, д. 2, эт. 2, помещ. I, ком. 35,36

Телефон: +7 (495) 278-02-48

E-mail: info@ic-rm.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311390.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «25» декабря 2024 г. № 3097

Регистрационный № 78466-20

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики горячей и холодной воды «КВАНТ-СВ-А»

Счетчики горячей и холодной воды «КВАНТ-СВ-А» предназначены для измерений объема питьевой воды по СанПиН 2.1.4.1074-01 и сетевой воды по СанПиН 2.1.4.2496-09 (далее - воды), протекающей в системах горячего и холодного водоснабжения.

Принцип действия счетчиков горячей и холодной воды «КВАНТ-СВ-А» (далее -счетчики) основан на измерении количества оборотов крыльчатки, вращающейся за счет кинетической энергии жидкости. Поток воды направляется через струевыпрямитель входного патрубка в измерительную камеру, где вращает крыльчатку. Крыльчатка при помощи магнита, установленного в ступице крыльчатки, создает переменное магнитное поле, которое считывается и преобразовывается в электрические импульсы с частотой, кратной частоте вращения крыльчатки. Число оборотов крыльчатки пропорционально количеству протекающей через счетчик воды. Значение объема индицируется на жидкокристаллическом (ЖК) индикаторе.

Счетчики представляют собой одноструйные сухоходные счетчики, состоящие из проливной части и присоединенного к ней электронного считывающего блока с индикатором (далее - электронного блока).

Электронный блок изолирован от измеряемой среды специальной крышкой с уплотнительным кольцом.

Счетчики выпускаются в следующих модификациях: «КВАНТ-СВ-А-(ХХ)»

Общий вид средства измерений представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2. Для счетчиков модификаций «КВАНТ-СВ-А-(ХХ)», защита от несанкционированного доступа обеспечивается конструкцией. Конструкция счетчиков модификаций «КВАНТ-СВ-А-(ХХ)М» предусматривает два места пломбирования: для предотвращения доступа к элементам конструкции счетчика - соединение проливной части счетчика с электронным блоком; для предотвращения доступа к узлам регулировки счетчика -корпуса электронного блока.

.hTTL.

ППЗЗЗ ГГГ|

б) «КВАНТ-СВ-А-(ХХ)М»

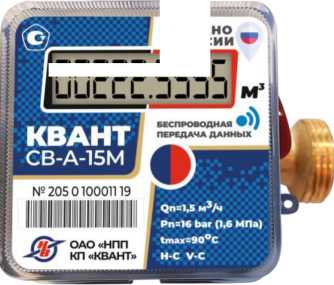

Рисунок 1 - Общий

• (1) - Место нанесения пломбы на соединение проливной части

• (2) - Место нанесения знака поверки на корпус электронного блока счетчика

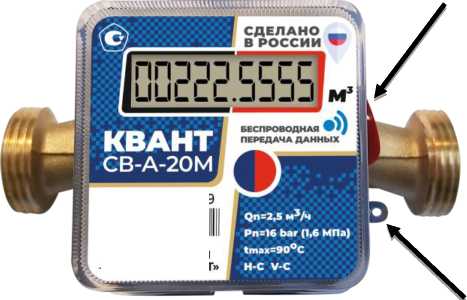

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки

Счетчики имеют встроенное программное обеспечение (ПО), которые устанавливается (прошивается) в памяти электронного блока при изготовлении. В процессе эксплуатации ПО не может быть изменено, т.к. конструкция счетчиков исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Нормирование метрологических характеристик счетчиков проведено с учетом влияния ПО.

данные

Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические

наносится на корпус электронного считывающего блока фотохимическим (флексографическим, тампопечатью) и на титульный лист руководства по эксплуатации типографским способом.

Таблица 4 - Комплектность средства измерений

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Приказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;

ГОСТ Р 50193.1-92 (ИСО 4064/1-77) Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические требования;

ГОСТ Р 50601-93 Счетчики питьевой воды крыльчатые. Общие технические условия;

ИМБТ.407223.002 ТУ Счетчики горячей и холодной воды «КВАНТ-СВ-А». Технические условия.

Акционерное общество  «Научно-производственное  предприятие

приборостроения «Квант» (АО «НПП КП «КВАНТ»)

ИНН 6152001056

Адрес: 344090, г. Ростов-на-Дону, ул. Мильчакова, д. 7

Телефон: +7 (863) 222-55-55

Факс: +7 (863) 224-72-66

E-mail: space@nppkpkvant.ru

Web-сайт: https://nppkpkvant.ru/

Закрытое акционерное общество  Консалтинго-инжиниринговое

«Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ») Адрес: 125424, г. Москва, Волоколамское ш., д. 88, стр. 8 Телефон/факс: +7 (495) 491-78-12

Е-mail: sittek@mail.ru

Web-сайт: http://www.kip-mce.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311313.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «25» декабря 2024 г. № 3097

Регистрационный № 87997-23

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики воды «KAZMETER»

Счетчики воды «KAZMETER» предназначены для измерений объема воды по СанПиН

2.1.3684-21 и СанПиН 1.2.3685-21 (далее - воды), протекающей в системах горячего и холодного водоснабжения.

Принцип действия счетчиков «KAZMETER» (далее - счетчики) основан на измерении количества оборотов крыльчатки, вращающейся за счет кинетической энергии жидкости. Поток воды направляется через струевыпрямитель входного патрубка в измерительную камеру, где вращает крыльчатку. Крыльчатка при помощи магнита, установленного в ступице крыльчатки, создает переменное магнитное поле, которое считывается и преобразовывается в электрические импульсы с частотой, кратной частоте вращения крыльчатки. Число оборотов крыльчатки пропорционально количеству протекающей через счетчик воды. Значение объема индицируется на жидкокристаллическом индикаторе.

Счетчики представляют собой одноструйные сухоходные счетчики, состоящие из проливной части и присоединенного к ней электронного считывающего блока с индикатором (далее - электронного блока).

Электронный блок изолирован от измеряемой среды специальной крышкой с уплотнительным кольцом.

Счётчики выпускаются в девяти исполнениях в зависимости от диаметра условного прохода (ДУ 15 и 20 мм), температуры рабочей среды (горячая вода - «Н», холодная - «С»), типа радиомодуля («LRW» - LoraWAN, «LPW» - LPWAN 868 МГц, «NBT» - NB-IoT). Исполнения счетчиков различаются метрологическими и техническими характеристиками, которые представлены в таблицах 2 и 3 соответственно.

Счетчики имеют возможность по беспроводным каналам связи осуществлять по расписанию (с регламентированной частотой до 1 раза в сутки) передачу сообщений о результатах измерений объема воды и наличии вмешательств и нештатных ситуаций в информационную систему верхнего уровня.

Счетчики имеют возможность обнаружения магнитного поля. При возникновении магнитного поля счетчик выводит сообщение на индикатор и отправляет сообщение в информационную систему верхнего уровня. При этом счетчик продолжает функционировать в рабочем режиме, в том числе измерять и архивировать измеренные значения.

Общий вид счетчика с указанием места заводского номера и места нанесения знака утверждения типа представлены на рисунке 1. Пломбирование счетчика не предусмотрено, защита от несанкционированного доступа обеспечивается конструкцией.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в цифровом обозначении, состоящих из 12 арабских цифр, наносится на индикаторную панель электронного блока.

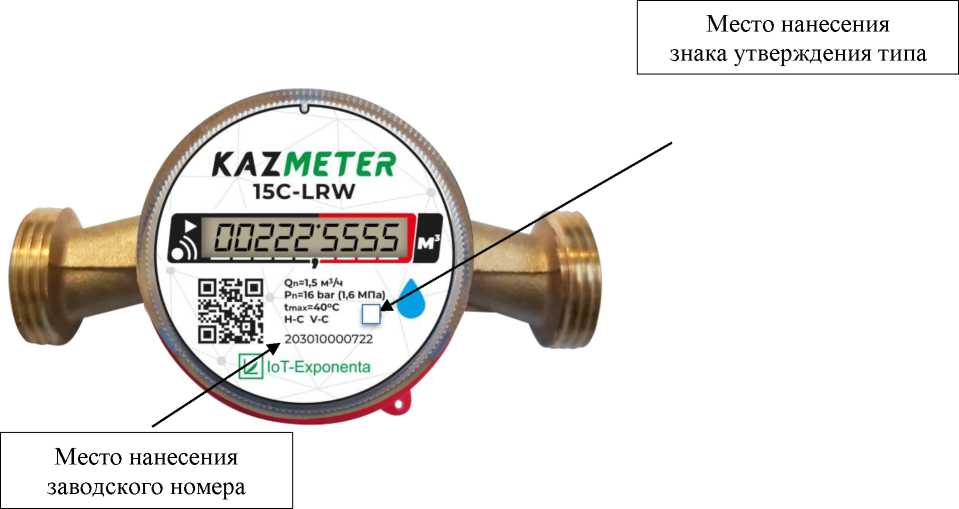

Рисунок 1 - Общий вид счетчика с указанием места заводского номера и места нанесения знака утверждения типа

Примеры обозначения счётчиков при заказе и в документации другой продукции, где он может быть использован:

Счётчик воды «KAZMETER-15H-LRW» ИМБТ.407223.003 ТУ - для счётчика горячей воды с диаметром условного прохода 15 мм, с радиомодулем LoRaWAN;

Счётчик воды «KAZMETER-15С-LРW» ИМБТ.407223.003 ТУ - для счётчика холодной воды с диаметром условного прохода 15 мм, с радиомодулем LPWAN 868 МГц.

Счётчик воды «KAZMETER-20С-NBT» ИМБТ.407223.003 ТУ - для счётчика холодной воды с диаметром условного прохода 20 мм, с радиомодулем NB-IoT.

Счетчики имеют встроенное программное обеспечение (ПО), которое устанавливается (прошивается) в памяти электронного блока при изготовлении. В процессе эксплуатации ПО не может быть изменено, так как конструкция счетчиков исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Нормирование метрологических характеристик счетчиков проведено с учетом влияния ПО.

Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 -

обеспечения

данные

Метрологические и технические характеристики Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические

таблицы 3

наносится на индикаторную панель электронного блока фотохимическим (флексографическим, тампопечатью) методом в соответствии с рисунком 1, а также на титульный лист руководства по эксплуатации и паспорта типографским способом.

Таблица 4 - Комплектность средства измерений

приведены в эксплуатационном документе ИМБТ.407223.003 ПС, в разделе 4.

Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденная приказом Росстандарта от 26 сентября 2022 г. № 2356;

ИМБТ.407223.003 ТУ Счетчики воды «KAZMETER». Технические условия.

Акционерное общество «Научно-производственное предприятие космического приборостроения «КВАНТ» (АО «НПП КП «КВАНТ»)

ИНН: 6152001056

Адрес: 344090, г. Ростов-на-Дону, ул. Мильчакова, д. 7

Телефон: +7 (863) 222-55-55

Факс: +7 (863) 224-72-66

E-mail: space@nppkpkvant.ru

Web-сайт: https://nppkpkvant.ru/

Акционерное общество  «Научно-производственное  предприятие

приборостроения «КВАНТ» (АО «НПП КП «КВАНТ»)

ИНН 6152001056

Адрес: 344090, г. Ростов-на-Дону, ул. Мильчакова, д. 7

Телефон: +7 (863) 222-55-55

Факс: +7 (863) 224-72-66

E-mail: space@nppkpkvant.ru

Web-сайт: https://nppkpkvant.ru/

Закрытое акционерное общество  Консалтинго-инжиниринговое

«Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ») Адрес: 125424, г. Москва, Волоколамское ш., д. 88, стр. 8 Аттестат аккредитации № RA.RU.311313 Телефон/факс: +7 (495) 491-78-12

Е-mail: sittek@mail.ru

Web-сайт: http://www.kip-mce.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311313.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «25» декабря 2024 г. № 3097

Регистрационный № 90259-23

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики температуры и относительной влажности комбинированные ВИТ-ЭЛ

Датчики температуры и относительной влажности комбинированные ВИТ-ЭЛ (далее по тексту - датчики) предназначены для измерений и передачи в устройства визуализации (индикации) и контроля значений температуры и относительной влажности воздушной среды.

Принцип действия датчиков основан на преобразовании электрических сигналов, пропорциональных измеряемым величинам, поступающих от первичных преобразователей. Результаты измерений переводятся в цифровой вид и передаются на устройства визуализации (индикации) и контроля.

Принцип измерения относительной влажности преобразователей основан на изменении электрической емкости первичного преобразователя в зависимости от количества сорбированной влаги на полярном полимерном сорбенте, используемом в качестве влагочувствительного слоя, а принцип измерения температуры преобразователей основан на зависимости электрического сопротивления датчика от измеряемой температуры. Измеренные значения в виде двоичного кода передаются от датчика по шине I2C, либо по последовательному интерфейсу передачи данных UART в микроконтроллер совместимого устройства для визуализации или передачи данных по радиоканалу. Датчик имеет долговременную стабильность показаний.

Датчики конструктивно выполнены в пластиковом корпусе с разъемом для подключения совместимого устройства посредством кабеля, либо подключения непосредственно к совместимому устройству. Внутри корпуса датчиков расположена плата с первичными преобразователями.

Общий вид датчиков представлен на рисунке 1. В зависимости от заказа цвет корпуса датчика, индивидуальное брендирование (фон этикетки и размещение информации на этикетке), а также тип оплетки кабеля могут отличаться от представленных на рисунке 1.

Маркировка датчика выполнена на наклейке, расположенной на корпусе датчика и содержит: QR-код, серийный номер изделия в виде цифрового обозначения, состоящий из 12 арабских цифр; серийный номер чувствительного элемента, дату изготовления (дату, месяц и год), знак утверждения типа.

Четвертая цифра в серийном номере является расшифровкой обозначения изготовителя датчика:

• - [0] - изготовитель ОАО «НПП КП «Квант» (344090, г. Ростов на Дону, ул. Мильчако-ва,7);

• - [1] - изготовитель ООО ИЦ «ТКМ» (124498, г. Москва, вн. тер. г. Муниципальный Округ Старое Крюково, г Зеленоград, пр-т. Георгиевский, д. 5).

Конструкция датчика не предусматривает нанесения знака поверки на корпус. Пломбирование датчиков не предусмотрено. Место нанесения серийного номера и знака утверждения типа представлены на рисунке 1.

ПОЛЕ для

ла ИНДИВИДУАЛЬНОГО ГГ

БРЕНДИРОВАНИЯ

СКАНЭ1ЛРТЕМП

ДАТЧИК

ТЕМПЕРАТУРЫ и ОТНОСИТЕЛЬНОЙ ВЛАЖНОСТИ

Место нанесения знака

утверждения типа

Место нанесения серийного номера

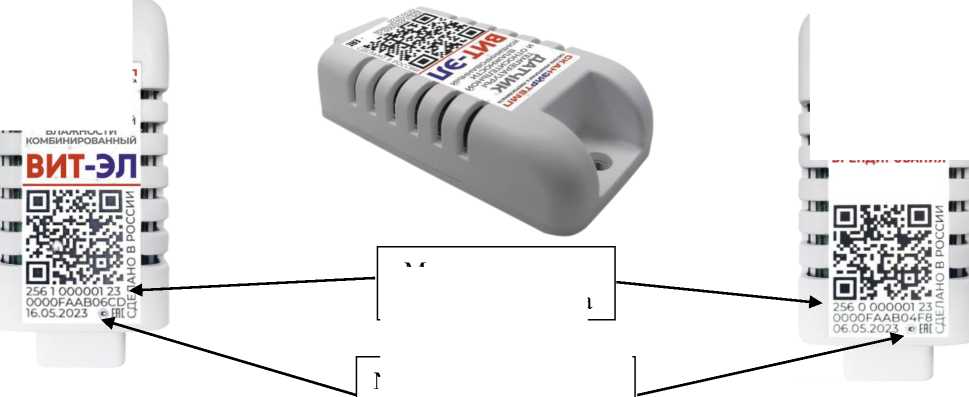

Рисунок 1 - Общий вид датчиков с указанием мест нанесения серийного номера и знака утверждения типа.

Программное обеспечение (ПО) состоит из встроенного и автономного ПО. Встроенное ПО является метрологически значимым и устанавливается на предприятии изготовителе во время производственного цикла в контроллер, расположенный внутри корпуса датчика на электронной плате. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия.

Конструкция датчиков исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию.

Идентификационные данные встроенного ПО отсутствуют.

Уровень защиты встроенного ПО - «высокий» в соответствии с документом Р 50.2.0772014.

Автономное ПО «Термогигрометр», устанавливается на персональный компьютер, не является метрологически значимым и предназначено для визуализации результатов измерений.

Таблица 1 -

ПО

данные

Таблица 2 - Основные

Таблица 3 - Основные технические

наносится на этикетку средства измерения, прикрепленную к корпусу датчика, титульные листы паспорта и руководства по эксплуатации - типографским способом.

Таблица 4 - Комплектность

Приведены в разделе 5 «Монтаж и эксплуатация» паспорта ИМБТ.408712.001-03ПС

Государственная поверочная схема для средств измерений температуры, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253;

Государственная поверочная схема для средств измерений влажности газов и температуры конденсации углеводородов, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 15 декабря 2021 г. № 2885;

ИМБТ.408712.001-03ТУ «Датчик температуры и относительной влажности комбинированный ВИТ-ЭЛ. Технические условия».

Акционерное общество «Научно производственное предприятие космического приборостроения «Квант (АО «НПП КП «Квант»)

ИНН 6152001056

Юридический адрес: 344090, г. Ростов-на-Дону, ул. Мильчакова, д. 7

Телефон: +7 (863) 222-55-55

E-mail: space@nppkpkvant.ru

Web-сайт: https://nppkpkvant.ru

Акционерное общество «Научно-производственное предприятие космического приборостроения «Квант»» (АО «НПП КП «Квант»)

ИНН 6152001056

Адрес: 344090, г. Ростов-на-Дону, ул. Мильчакова, д. 7

Телефон: +7 (863) 222-55-55

E-mail: space@nppkpkvant.ru

Web-сайт: https://nppkpkvant.ru

Общество с ограниченной ответственностью «ТехноКомМониторинг» (ООО ИЦ «ТКМ»)

ИНН 7447278111

Адрес: 124498, г. Москва, вн. тер. г. Муниципальный г. Зеленоград, пр-кт Георгиевский, д. 5

Телефон +7(495) 799-60-01

E-mail: info@tkmcentr.ru

Web-сайт: https://tkmcentr.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Ростовской области» (ФБУ «Ростовский ЦСМ») Адрес: 344000, Ростовская обл., г. Ростов-на-Дону, пр-кт Соколова, д. 58/173 Телефон: (863)290-44-88, факс: (863)291-08-02

E-mail: info@rostcsm.ru

Уникальный номер записи в реестре аккредитованных лиц № 30042-13.
