УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «26» декабря 2024 г. № 3121

Регистрационный № 94260-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная учета электроэнергии (АИИС КУЭ) Белопорожской ГЭС-1

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) Белопорожской ГЭС-1 (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную многоуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения.

Измерительные каналы состоят из трех уровней АИИС КУЭ:

• 1- й уровень - измерительно-информационный комплекс (ИИК), включающий в себя измерительные трансформаторы напряжения (ТН), измерительные трансформаторы тока (ТТ), многофункциональные счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных;

• 2- й уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ) включающий в себя устройство сбора и передачи данных (УСПД), устройство синхронизации системного времени (УССВ) (резервное), технические средства приема-передачи данных;

• 3- й уровень (ИВК) - информационно-вычислительный комплекс (ИВК), включающий в себя каналообразующую аппаратуру, сервер центра сбора и обработки данных (сервер ЦСОД) «Норд Гидро - Белый порог», УССВ (основное), автоматизированные рабочие места оператора АРМы, программное обеспечение (ПО).

Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям измерительных цепей поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной, реактивной и полной мощности, которые усредняются за период 0,02 с.

счетчиков при помощи технических средств вход УСПД уровня ИВКЭ, где осуществляется с учетом коэффициентов трансформации ТТ и ТН, ее накопление и передача накопленных данных

Сервер ЦСОД, с периодичностью один раз в 30 минут, производит опрос уровня ИВКЭ. Полученная информация записывается в базу данных сервера.

На верхнем - третьем уровне системы выполняется дальнейшая обработка, формирование и хранение поступающей информации, оформление справочных и отчетных документов.

Один раз в сутки сервер ЦСОД АИИС КУЭ автоматически формирует файл отчета с результатами измерений в формате XML. Файл с результатами измерений в формате XML подписывается электронно-цифровой подписью и направляется в программно-аппаратный комплекс (ПАК) АО «АТС» и другим смежным субъектам оптового рынка электроэнергии и мощности (ОРЭМ).

АИИС КУЭ оснащена системой обеспечения единого времени (СОЕВ), которая охватывает все уровни системы. СОЕВ создана на основе устройства синхронизации системного времени УССВ-2, в состав которого входит приемник сигналов точного времени от спутниковой глобальной системы позиционирования (ГЛОНАСС/GPS).

Сличение часов сервера с часами УССВ-2 происходит раз в сутки. Коррекция часов сервера выполняется при расхождении с показаниями УССВ-2 более, чем на ±1 с.

УСПД синхронизируется от ИВК. Периодичность сравнения показаний часов осуществляется не реже 1 раза в сутки. Коррекция часов УСПД выполняется при расхождении с показаниями сервера более, чем на ±2 с.

Сравнение показаний часов счетчиков и УСПД происходит при каждом сеансе связи счетчик - УСПД. Синхронизация осуществляется при расхождении показаний на величину более, чем 2 с.

В случае отсутствия связи с основным УССВ синхронизация времени осуществляется от резервного УССВ, установленного на уровне ИВКЭ. Переключение на резервное УССВ и обратно осуществляется в ручном режиме. Сличение часов УСПД с часами УССВ-2 происходит раз в сутки. Коррекция часов УСПД выполняется при расхождении с показаниями УССВ-2 более, чем на ±1 с.

Нанесение знака поверки заводского номера на средство измерений не предусмотрено. Средству измерений присвоен заводской номер 001. Заводской номер указывается в формуляре на АИИС КУЭ типографским способом. Место, способ и форма нанесения заводских номеров измерительных компонентов, входящих в состав измерительных каналов (ИК) АИИС КУЭ, приведены в формуляре на АИИС КУЭ.

Программное обеспечение

В АИИС КУЭ используется программное обеспечение (ПО) «АльфаЦЕНТР» версии не ниже 19.05, в состав которого входят программные модули, указанные в таблице 1. ПО «АльфаЦЕНТР» обеспечивает защиту программного обеспечения и измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами ПО «АльфаЦЕНТР».

Метрологически значимой частью ПО «АльфаЦЕНТР» является библиотека ac_metrology.dll. Данная библиотека выполняет функции синхронизации, математической обработки информации, поступающей от приборов учета, и является неотъемлемой частью АИИС КУЭ.

Таблица 1 -

данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	«АльфаЦЕНТР» Библиотека ac metrology.dll
Номер версии (идентификационный номер) ПО	не ниже 19.05
Цифровой идентификатор ПО	3e736b7f380863f44cc8e6f7bd211c54
Алгоритм вычисления цифрового идентификатора ПО	MD5

Уровень защиты ПО АИИС КУЭ от непреднамеренных и преднамеренных изменений согласно Р 50.2.077-2014 соответствует уровню «средний».

Метрологические и технические характеристики

Состав ИК АИИС КУЭ, метрологические и технические характеристики АИИС КУЭ приведены в таблицах 2 - 4.

Таблица 2 - Состав ИК АИИС КУЭ

№ ИК	Наименование ИК	Состав И		К АИИС КУЭ
		Трансформатор тока	Трансформатор напряжения	Счетчик электрической энергии	УСПД	УССВ
1	2	3	4	5	6	7
1	яч. 105 В-1-10 (резерв)	ТЛО-10 кл.т. 0,5S Ктт= 150/5 рег.№ 25433-11	ЗНОЛП-ЭК-10 кл.т. 0,5 Ктн = 10000/V3/100/V3 рег.№ 68841-17	A1805RALQ- P4GB-DW-4 кл.т. 0,5S/1,0 рег.№ 31857-11	RTU-325L рег.№ 37288-08	УССВ-2 рег.№ 5407413
2	яч. 104 ВТСН- 1-10	ТЛО-10 кл.т. 0,5S Ктт= 150/5 рег.№ 25433-11	ЗНОЛП-ЭК-10 кл.т. 0,5 Ктн = 10000/V3/100/V3 рег.№ 68841-17	A1805RALQ- P4GB-DW-4 кл.т. 0,5S/1,0 рег.№ 31857-11
3	яч. 103 ВГ-1- 10 (ГА-1)	ТЛО-10 кл.т. 0,5S Ктт= 1000/5 рег.№ 25433-11	ЗНОЛП-ЭК-10 кл.т. 0,5 Ктн = 10000/V3/100/V3 рег.№ 68841-17	A1805RALQ- P4GB-DW-4 кл.т. 0,5S/1,0 рег.№ 31857-11
4	яч. 102 ВТ-1- 10 (на Т1 220/10)	ТЛО-10 кл.т. 0,5S Ктт= 2000/5 рег.№ 25433-11	ЗНОЛП-ЭК-10 кл.т. 0,5 Ктн = 10000/V3/100/V3 рег.№ 68841-17	A1805RALQ- P4GB-DW-4 кл.т. 0,5S/1,0 рег.№ 31857-11

Пр имечания

• 1 Допускается замена измерительных трансформаторов, счетчиков, УСПД, УССВ на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что владелец АИИС КУЭ не претендует на улучшение указанных в таблице 3 метрологических характеристик. Замена оформляется техническим актом в установленном владельцем порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

• 2 Виды измеряемой электроэнергии для всех ИК, перечисленных в таблице 2, - активная,

реактивная

Таблица 3 -

Номера ИК	Вид электроэнергии	Границы основной погрешности (±5), %	Границы погрешности в рабочих условиях (±5), %
1	2	3	4
1 - 8	Активная	1,2	5,1
	Реактивная	2,5	3,9
Пределы допускаемой погрешности СОЕВ, с		±5
Примечания 1 Границы интервала допускаемой относительной погрешности S1(2)%p для cos9=1,0 нормируются от 11%, границы интервала допускаемой относительной погрешности 51(2)%p и 52%Q для coso<l,0 нормируются от I2%. 2 Метрологические характеристики ИК даны для измерений электроэнергии и средней мощности (получасовой).

Таблица 4 - Основные технические

ИК

Наименование характеристики	Значение
1	2
Нормальные условия: параметры сети: - напряжение, % от Uном	от 99 до 101
- ток, % от Iном	от 1(5) до 120
- коэффициент мощности	0,87
- частота, Гц	от 49,85 до 50,15
температура окружающей среды, °C: - для счетчиков электроэнергии	от +21 до +25
Рабочие условия: параметры сети: - напряжение, % от Uном	от 90 до 110
- ток, % от Iном	от 1(5) до 120
- коэффициент мощности, не менее	0,5
- частота, Гц	от 49,6 до 50,4
диапазон рабочих температур окружающей среды, °C: - для ТТ и ТН	от -45 до +40
- для счетчиков	от +10 до +30
- для УСПД	от +10 до +30
- для сервера, УССВ	от +18 до +24
Надежность применяемых в АИИС КУЭ компонентов: счетчики электроэнергии АльфаА1800 (рег.№ 31857-11): - средняя наработка на отказ, ч, не менее	120000
- среднее время восстановления работоспособности, ч, не более	72
УСПД: - средняя наработка на отказ, ч, не менее	100000
УССВ-2: - средняя наработка на отказ, ч, не менее	74500
Глубина хранения информации счетчики электроэнергии: - тридцатиминутный профиль нагрузки в двух направлениях, сут, не менее	45
УСПД: - суточные данные о тридцатиминутных приращениях электроэнергии по каждому каналу и электроэнергии, потребленной за месяц, сут, не менее	45
при отключенном питании, лет, не менее	3
ИВК: - результаты измерений, состояние объектов и средств измерений, лет, не менее	3,5

Надежность системных решений:

• -   защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания;

• -   резервирование каналов связи: информация о результатах измерений может передаваться в организации - участники оптового рынка электроэнергии с помощью оптоволоконной связи, электронной почты и сотовой связи.

В журналах событий фиксируются факты:

• -   журнал счетчика:

• -   параметрирования;

• -   пропадания напряжения;

• -   коррекции времени в счетчике;

• -   журнал УСПД:

• -   параметрирования;

• -   пропадания напряжения;

• -   коррекции времени в счетчиках и УСПД;

• -   пропадание и восстановление связи со счетчиком.

Защищенность применяемых компонентов:

• -   механическая защита от несанкционированного доступа и пломбирование:

• -   счетчиков электрической энергии;

• -   промежуточных клеммников вторичных цепей напряжения;

• -   испытательной коробки;

• -  УСПД.

• -   защита на программном уровне информации при хранении, передаче, параметрировании:

• -   счетчиков электрической энергии;

• -  УСПД.

Возможность коррекции времени в:

• -   счетчиках электрической энергии (функция автоматизирована);

• -   УСПД (функция автоматизирована);

• -   сервере ИВК (функция автоматизирована).

Возможность сбора информации:

• -   о состоянии средств измерений (функция автоматизирована).

Цикличность:

• -   измерений 30 мин (функция автоматизирована);

• -   сбора информации 30 мин (функция автоматизирована).

Знак утверждения типа

наносится на титульный лист формуляра АИИС КУЭ типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование	Обозначение	Количество, шт./экз.
1	2	3
Трансформатор тока	ТЛО-10	24
Трансформатор напряжения	ЗНОЛП-ЭК-10	6
Счетчики электрической энергии трехфазные многофункциональные	Альфа А1800	8
УСПД	RTU-325L	1
Устройство синхронизации системного времени	УССВ-2	2
Сервер	PowerEdge R420	1
Формуляр	ВИЭ-РД-16-Б1-5.1.17- АИИС КУЭ.ФО	1

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) Белопорожская ГЭС-1, аттестованном ФГБУ «ВНИИМС», аттестат аккредитации № RA.RU.311787.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.

Правообладатель

Общество с ограниченной ответственностью «Норд Гидро - Белый порог» (ООО «НГБП»)

ИНН 1007023785

Юридический адрес: 186790, Республика Карелия, г. Сортавала, ул. Советская, д. 24

Телефон: +7 (812) 665-51-15

E-mail: info@ngbp.ru

Изготовитель

Общество с ограниченной ответственностью «Электрические Измерительные Системы» (ООО «ЭИС»)

ИНН 7801324313

Адрес: 199178, г. Санкт-Петербург, наб. реки Смоленки, д.5-7, лит. А, оф.136 Телефон:+ 7 (921) 950-21-64

E-mail: losovskey@mail.ru

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119631, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 437-55-77

Факс: +7 (495) 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «26» декабря 2024 г. № 3121

Регистрационный № 94261-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы автоматического контроля сбросов Vishera-AS

Назначение средства измерений

Системы автоматического контроля сбросов Vishera-AS (далее - САКС) предназначены для непрерывных автоматических измерений объемного расхода, состава и свойств сбросных вод (температуры, мутности, водородного показателя (рН), химического потребления кислорода (ХПК), массовой концентрации нефтепродуктов, массовой концентрации взвешенных частиц, массовой концентрации общего железа), а также для обработки, хранения, формирования отчетных документов и передачи полученной информации заинтересованным организациям в рамках согласованного регламента.

Описание средства измерений

Принцип действия САКС основан на непрерывном измерении объемного расхода, температуры, мутности, водородного показателя (рН), химического потребления кислорода (ХПК), массовой концентрации нефтепродуктов, массовой концентрации взвешенных частиц, массовой концентрации общего железа в сбросных водах с помощью средств измерений (СИ) утвержденного типа, входящих в состав САКС, с дальнейшей передачей цифровых выходных сигналов или преобразованием аналоговых выходных сигналов с данных СИ в цифровой код аналого-цифровым преобразователем с его последующей обработкой и преобразованием регистрацией, архивированием и оператора (АРМ).

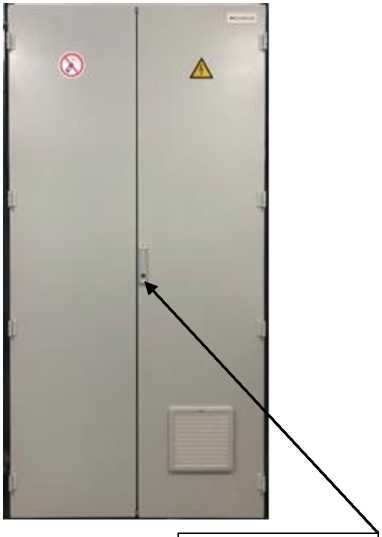

Конструктивно САКС с централизованным управлением и распределенной функцией измерения.

Нижний уровень состоит из набора первичных измерительных преобразователей (ПИП), в который входят:

- для измерения объемного расхода сбросных вод: расходомеры-счетчики доплеровские ультразвуковые Стримлюкс (Streamlux), мод. Streamlux SLD-850F (регистрационный № 86179-22), расходомеры ультразвуковые ФЛЕКСУС, серии 5XX (регистрационный № 74169-19), расходомеры ультразвуковые OCM F (регистрационный № 41981-09);

- для измерения температуры сбросных вод: термометры сопротивления (термопреобразователи сопротивления) ДТС (регистрационный № 28354-10), термометры сопротивления из платины технические ТПТ-1, ТПТ-17, ТПТ-19, ТПТ-21, ТПТ-25Р (регистрационный № 46155-10);

- для измерения мутности сбросных вод: анализаторы жидкости промышленные поточные, мод. Vishera 310-TRB.100 (регистрационный № 92635-24);

- для измерения водородного показателя сбросных вод: анализаторы жидкости промышленные поточные, мод. Vishera 310-рН (регистрационный № 92635-24);

- для измерения ХПК сбросных вод: анализаторы жидкости промышленные поточные, мод. Vishera 310-COD.100 (регистрационный № 92635-24);

- для измерения массовой концентрации нефтепродуктов в сбросных водах: анализаторы жидкости промышленные поточные, мод. Vishera 312-Oil.300 (регистрационный №   92635-24), анализаторы нефтепродуктов автоматические

ФЛЮОРАТ-АЕ-2 (регистрационный № 64130-16);

- для измерения массовой концентрации взвешенных частиц в сбросных водах: анализаторы жидкости промышленные поточные, мод.   Vishera 310-TSS.100

(регистрационный № 92635-24);

- для измерения массовой концентрации общего железа в сбросных водах: анализаторы жидкости промышленные поточные Vishera, мод. Vishera 550-TFe (регистрационный № 89409-23).

Средний уровень представляет собой преобразовательно-вычислительную часть (ПВЧ), реализованную на базе преобразователя расчетно-измерительного ТЭКОН-19 (регистрационный № 61953-15), а также включает в себя проводные и волоконно-оптические линии связи.

Верхний уровень включает в себя сервер для хранения данных и устройств отображения и предоставления информации, выполненных на базе IBM PC совместимых компьютеров промышленного и офисного исполнения, объединённых локальной вычислительной сетью на базе протоколов семейства IP с периферийными устройствами и соответствующим программным обеспечением.

Совокупность ПИП и ПВЧ образуют измерительные каналы (ИК) приведенные в таблице 4.

САКС относятся к проектно-компонуемым изделиям. Состав ИК определяется проектной документацией на конкретный технический объект.

Конструкция САКС не предусматривает возможность пломбировки.

Программное обеспечение

Программное обеспечение (ПО) САКС разделено на 2 группы - встроенное программное обеспечение (ВПО) преобразователя расчетно-измерительного ТЭКОН-19 в составе ПВЧ и прикладные программные средства, устанавливаемые на персональный компьютер для визуализации процесса, отображения и хранения данных.

ВПО преобразователя является метрологически значимой частью ПО САКС, установлено в энергонезависимую память на производственном цикле изготовителем, в процессе эксплуатации изменению не подлежит и предусматривает запрет несанкционированного изменения структур (настроек) в условиях эксплуатации.

К прикладным программным средствам относится программный комплекс (ПК) «Энергосфера». ПК «Энергосфера» обеспечивает защиту измерительной информации паролями в соответствии с правами доступа. Метрологически значимой частью ПК «Энергосфера» является библиотека libpso_metr.so - для Linux-подобных операционных систем (ОС) и pso_metr.dll - для OC MS Windows. Данная библиотека выполняет функции синхронизации, математической обработки информации, поступающей от ПИП, и является неотъемлемой частью системы.

Метрологические характеристики САКС, указанные в таблицах 3 и 4, нормированы с учетом ПО САКС.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню - «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные метрологически значимой части ПО приведены в таблицах 1 и 2.

Таблица 1 - Идентификационные данные ВПО преобразователя расчетно-измерительного

ТЭКОН-19

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	ТЭКОН-19М1 Т10.06.292-06
Номер версии (идентификационный номер) ПО	не ниже 06.ХХ
Цифровой идентификатор ПО	-
Алгоритм вычисления цифрового идентификатора ПО	-

Таблица 2

«Энергосфе

Идентификационные данные метрологически значимой части ПК

Идентификационные данные (признаки)	Значение
Linux-подобные ОС
Идентификационное наименование ПО	libpso metr.so
Цифровой идентификатор ПО	01e3eae897f3ce5aa58ff2ea6b948061
Алгоритм вычисления цифрового идентификатора ПО	MD5
ОС MS Windows
Идентификационное наименование ПО	pso metr.dU
Номер версии (идентификационный номер) ПО	не ниже 8.1.0.0
Цифровой идентификатор ПО	cbeb6f6ca69318bed976e08a2bb7814b (для 32-разрядного сервера опроса), 6c13139810a85b44f78e7e5c9a3edb93 (для 64-разрядного сервера опроса)
Алгоритм вычисления цифрового идентификатора ПО	MD5

Метрологические и технические характеристики

Состав измерительных каналов и их основные метрологические и технические характеристики приведены в таблицах 3 - 5.

Таблица 3 - Метрологические характеристики ПВЧ в составе САКС

Наименование характеристики	Значение
Диапазон измерений температуры сбросных вод, °С	от 0 до 40
Пределы допускаемой абсолютной погрешности измерений температуры сбросных вод, °С	±0,03
Диапазон измерений объемного расхода сбросных вод, м3/ч	в соответствии с таблицей 4
Пределы допускаемой относительной погрешности измерений объемного расхода сбросных вод, %	±0,13

Таблица 4 - Состав и

ИК САКС

Иден-тифика-тор ИК	Наименование ИК	Наименование и тип СИ, входящих в состав ИК		Диапазон измерений ИК	Пределы допускаемой относительной (абсолютной) погрешности1) ИК в рабочих условиях эксплуатации
		ПИП	ПВЧ
1	2	3	4	5	6
К1.1	ИК объемного расхода сбросных вод	Расходомер-счетчик доплеровский ультразвуковой Стримлюкс (Streamlux), мод. Streamlux SLD-850F (рег. № 86179-22)	Преобразователь расчетноизмерительный ТЭКОН-19 (рег. № 6195315)	от 3600•S•Vмин до 3600•S•Vмакc м3/ч	±^(1 + 0^)^ + (01ГВ)2 + ^Пв, ’ %
К1.2		Расходомер ультразвуковой ФЛЕКСУС, серии 5ХХ (рег. № 74169-19)		от 2,83^ДуМин^ ЬМин^ 10-3 до 2,83^ДуМакс^ 1Макс- 1’ 3 ' м3/ч	±2 %
К1.3		Расходомер ультразвуковой OCM F (рег. № 41981-09)		от 3600•S•Vмин до 3600•S•Vмакc 5) м3/ч	±J(3,5+0^)' + 5Пвч %с ±J(2,0+0^)' + 5Пвч %
К2.1	ИК температуры сбросных вод	Термометр сопротивления (термопреобразователь сопротивления) ДТС (рег. № 28354-10)		от 0 до 40 °С	±0,5 °С
К2.2		Термометр сопротивления из платины технический ТПТ (рег. № 46155-10)		от 0 до 40 °С	±0,5 °С
К3	ИК мутности сбросных вод	Анализатор жидкости промышленный поточный, мод. Vishera 310-TRB.100 (рег. № 92635-24)		от 0,406 до 58 мг/дм3 (от 0,7 до 100 ЕМФ)	±(0,017^С+0,29) мг/дм3 (±(0,03-С+0,5) ЕМФ), где С - измеренное значение параметра
К4	ИК водородного показателя сбросных вод	Анализатор жидкости промышленный поточный, мод. Vishera 310-рН (рег. № 92635-24)		от 0 до 14 рН	±0,05 рН

4

1	2	3	4	5	6
К5	ИК ХПК сбросных вод	Анализатор жидкости промышленный поточный, мод. Vishera 310-COD.100 (рег. № 92635-24)	Преобразователь расчетноизмерительный ТЭКОН-19 (рег. № 6195315)	от 8 до 100 мг/дм3	±(0,05^С+5) мг/дм3, где С - измеренное значение параметра
К6.1	ИК массовой концентрации нефтепродуктов в сбросных водах	Анализатор жидкости промышленный поточный, мод. Vishera 312-Oil.300 (рег. № 92635-24)		от 0,01 до 0,3 мг/дм3	±(0,2^С+6) мкг/дм3, где С - измеренное значение параметра
К6.2		Анализатор нефтепродуктов автоматический ФЛЮОРАТ-АЕ-2 (рег. № 64130-16)		от 0,025 до 0,1 мг/дм3 включ. св. 0,1 до 0,5 мг/дм3	±50 % ±20 %
К7	ИК массовой концентрации взвешенных частиц в сбросных водах	Анализатор жидкости промышленный поточный, мод. Vishera 310-TSS.100 (рег. № 92635-24)		от 0,5 до 100 мг/дм3	±(0,1-С+0,3) мг/дм3, где С - измеренное значение параметра
К8	ИК концентрации общего железа в сбросных водах	Анализатор жидкости промышленный поточный Vishera, мод. Vishera 550-TFe (рег. № 89409-23)		от 0,05 до 50 мг/дм3	±(0,1^С+0,02) мг/дм3, где С - измеренное значение параметра

Примечания:

• ¹⁾ Пределы допускаемой погрешности ИК в рабочих условиях эксплуатации нормированы в соответствии с п.п. 3.1.7, 3.9, 3.14 постановления Правительства РФ от 16.11.2020 г. № 1847;

• ²⁾ S - площадь поперечного сечения потока, м²;

Vmuh, Умакс - минимальное и максимальное значение скорости измеряемого потока, м/с, в соответствии с описанием типа на расходомер-счетчик доплеровский ультразвуковой Стримлюкс (Streamlux), мод. Streamlux SLD-850F (регистрационный № 86179-22);

1_________________________________________________________________________________________________________________________________________________________________________________________________________________

• ³⁾  5пвч - пределы допускаемой относительной погрешности измерения объемного расхода сбросных вод ПВЧ в составе САКС в соответствии с таблицей 3, %;

V - значение скорости измеряемого потока, м/с,

Н, Нв - измеренное значение уровня и максимальное значение уровня жидкости соответственно, м, в соответствии с описанием типа на расходомер-счетчик доплеровский ультразвуковой Стримлюкс (Streamlux), мод. Streamlux SLD-850F (регистрационный № 86179-22). Данные параметры устанавливаются в соответствии с проектной документацией на конкретный технический объект;

• ⁴⁾ Думин, Думакс - минимальное и максимальное значение диаметра условного прохода трубопровода, мм;

^^мин, Умакс - минимальное и максимальное значение скорости измеряемого потока, м/с, в соответствии с описанием типа на расходомер ультразвуковой ФЛЕКСУС, серии 5ХХ (регистрационный № 74169-19);

• ⁵⁾ S - площадь поперечного сечения потока, м²;

Умин, Умакс - минимальное и максимальное значение скорости измеряемого потока, м/с, в соответствии с описанием типа на расходомер ультразвуковой OCM F (регистрационный № 41981-09);

• ⁶⁾ в диапазоне скоростей жидкости от минус 0,05 до минус 0,5 м/с и от 0,05 до 0,5 м/с;

Н - измеренное значение уровня жидкости, м, в соответствии с описанием типа на расходомер ультразвуковой OCM F (регистрационный № 41981-09);

• ⁷⁾ в диапазоне скоростей жидкости от минус 0,5 до минус 6 м/с и от 0,5 до 6 м/с;

Н - значение уровня жидкости, м, в соответствии с описанием типа на расходомер ультразвуковой OCM F (регистрационный № 41981-09);

Количество измерительных каналов, а также применяемые в их составе ПИП (из приведенного списка) определяются заказом (проектом).

Таблица 5 - Основные технические характеристики САКС

Наименование характеристики	Значение
Напряжение питающей сети переменного тока, В	380
Частота питающей сети переменного тока, Гц	от 45 до 55
Условия эксплуатации: - диапазон рабочих температур для ПВЧ и устройств верхнего уровня, °С - диапазон рабочих температур для электронного блока расходомеров, °С - диапазон рабочих температур для анализаторов жидкости (кроме Vishera 550-TFe), °С -  диапазон рабочих температур для анализатора жидкости Vishera 550-TFe, °С -  диапазон рабочих температур для термопреобразователей сопротивления, °С - относительная влажность окружающей среды при +25 °С, %, не более - атмосферное давление, кПа	от +10 до +35 от 0 до +60 от +5 до +40 от +5 до +28 от -45 до +40 80 от 84 до 106,7
Таблица 6 - Показатели надежности САКС
Наименование характеристики	Значение
Средний срок службы, лет	10

Знак утверждения типа

наносится типографским способом на маркировочную табличку, выполненную в виде наклейки и расположенную в верхней части комплектных шкафов с лицевой стороны, а также в левый верхний угол титульного листа руководства по эксплуатации и паспорта типографским способом.

Комплектность средства измерений

Таблица 7 - Комплектность

Наименование	Обозначение	Количество
Система автоматического контроля сбросов Vishera-AS	САКС	11)
Руководство по эксплуатации	У-0229-1-ЭД.РЭ	1
Паспорт	У-0229-1-ЭД.ПС	1
Методика поверки	-	1
1)    Комплектность САКС определяется заказом (проектом) и указывается в паспорте.

Сведения о методиках (методах) измерений

приведены в разделе 1.2 «Принцип работы» эксплуатационного документа У-0229-1-ЭД.РЭ.

Нормативные документы, устанавливающие требования к средству измерений

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п.п. 3.1.7, 3.9, 3.14);

Постановление Правительства Российской Федерации от 13 марта 2019 «Об утверждении Правил создания и эксплуатации системы автоматического выбросов загрязняющих веществ и (или) сбросов загрязняющих веществ»

Постановление Правительства Российской Федерации от 13 марта 2019 «О требованиях к автоматическим средствам измерения и учета показателей загрязняющих веществ и (или) сбросов загрязняющих веществ, к техническим средствам фиксации и передачи информации о показателях выбросов загрязняющих веществ и (или) сбросов загрязняющих веществ в государственный реестр объектов, оказывающих негативное воздействие на окружающую среду»;

Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного тока в диапазоне от 1^10^-16 до 100 А»;

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения»;

ТУ 26.51.66-006-22615133-2024 «Системы автоматического контроля сбросов Vishera-AS. Технические условия».

Правообладатель

Общество с ограниченной ответственностью «Тераконт» (ООО «Тераконт») ИНН 5908077409

Юридический адрес: 614042, г. Пермь, ул. Причальная, д. 27, оф. 1

Телефон (факс): (342) 257-56-06

E-mail: info@teracont.ru

Изготовитель

Общество с ограниченной ответственностью «Тераконт» (ООО «Тераконт») ИНН 5908077409

Адрес: 614042, г. Пермь, ул. Причальная, д. 27, оф. 1 Телефон (факс): (342) 257-56-06

E-mail: info@teracont.ru

Испытательный центр Общество с ограниченной (ООО «КЭР-Автоматика») Адрес: 420029, Республика Татарстан, г. Казань, ул. Сибирский Тракт, д. 34Л, помещ. 1022 Телефон (факс): (843) 528-05-70 E-mail: office2@keravt.ru Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314451.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «26» декабря 2024 г. № 3121

Регистрационный № 94247-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Источники напряжения постоянного тока МОНП-PXIe

Назначение средства измерений

Источники напряжения постоянного тока МОНП-PXIe (далее по тексту - источники) предназначены для воспроизведения напряжения постоянного тока по гальванически развязанным друг от друга каналам, число которых определяется исполнением модуля.

Описание средства измерений

Принцип действия МОНП-PXIe основан на воспроизведении напряжения постоянного тока. Напряжение постоянного тока, формируемое высокостабильным источником опорного сигнала, усиливается по току и поступает на выходной соединитель источника постоянного тока.

Конструктивно МОНП-PXIe выполнены в виде модулей, устанавливаемых на носители модулей (модуль НMPXI AXIe-l. шасси СП-14 PXIe, шасси СП-14 PXIe-PC, моноблок PXIe-10 и аналогичные, поддерживающими работу с модулями стандарта PXIe), и представляют собой лицевую панель с прикрепленными к ней печатными платами.

МОНП-PXIe выпускаются в исполнениях МОНП-PXIe-16, МОНП-PXIe-8 и МОНП-PXIe-4, отличающихся количеством измерительных каналов.

Заводской номер наносится на печатную плату измерителей любым технологическим способом в виде цифрового кода.

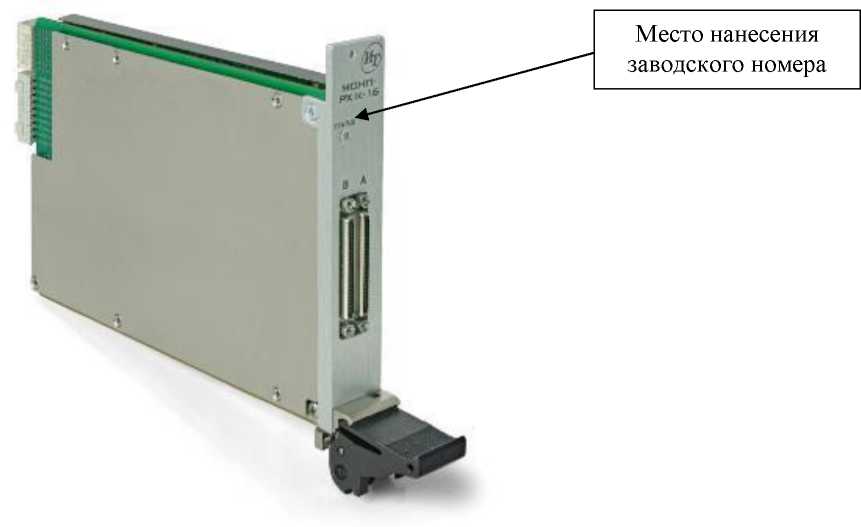

Общий вид источников с указанием места нанесения заводского номера показан на рисунке 1.

Нанесение знака поверки на источники в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) источников не предусмотрено.

Рисунок 1 - Общий вид источников с указанием места нанесения заводского номера

Программное обеспечение

Метрологически значимая часть ПО выделена в файлы библиотеки математических функций unmonp_math.dll (для ОС Windows) и libunmonp_math.so (для ОС Linux).

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий» по Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Операционная система	Windows	Linux
Идентификационное наименование	unmonp math.dU	libunmonp math.so
Номер версии ПО	не ниже 1.0	не ниже 1.0
Цифровой идентификатор ПО	8C07E8A9	2d4a68b5
Алгоритм вычисления цифрового идентификатора ПО	CRC32	CRC32

Метрологические и технические характеристики

Метрологические и основные технические характеристики источников представлены в таблицах 2, 3.

Таблица 2 -

Наименование характеристики	Значение
Диапазон воспроизведения напряжения постоянного тока, В	от -10 до +10
Пределы   допускаемой   основной   абсолютной   погрешности воспроизведения напряжения постоянного тока, мВ: - в поддиапазоне от -10 до -1 В и свыше 1 до 10 В;	±0,6
- в поддиапазоне свыше -1 до 1 В	±0,3
Пределы допускаемой дополнительной абсолютной погрешности воспроизведения напряжения постоянного тока, вызванной отклонением температуры окружающей среды от нормальных условий в диапазоне рабочих температур на каждые 1 °С, мВ: - в поддиапазоне от -10 до -1 В и свыше 1 до 10 В;	± 0,02
- в поддиапазоне свыше -1 до 1 В	± 0,01
Дискретность воспроизведения напряжения постоянного тока, мВ	0,01
Количество измерительных каналов: - модификация МОНП-РХ1е-16;	16
- модификация МОНП-РХ1е-8;	8
- модификация МОНП-РХ1е-4	4

Таблица 3 - Основные технические

Наименование характеристики	Значение
Напряжение питания постоянного тока, В	3,30±0,17; 12,00±0,60
Сила тока потребления, А, не более: - по цепи «3,3 В»;	1
- по цепи «12 В»	1,2
Сопротивление изоляции гальванической развязки, МОм, не менее	20
Электрическая прочность изоляции испытательным напряжением в течение 1 минуты, В, не менее	200
Потребляемая электрическая мощность, Вт, не более	18
Габаритные размеры (длина х ширина х высота), мм, не более:	213,8 х 130,5 х 20,0
Масса, кг, не более	0,4
Рабочие условия применения
- температура окружающего воздуха, °С	от +5 до +40
- относительная влажность воздуха при температуре до +25 °С, %	до 80
- атмосферное давление, кПа	от 86,0 до 106,0
Средний срок службы, лет	10
Средняя наработка на отказ, ч	20000

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Комплектность источников представлена в таблице 4.

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество, шт/экз
Источник напряжения постоянного тока МОНП-PXIe	ГВТУ.468266.002___	1
Источник напряжения постоянного тока МОНП-PXIe Руководство по эксплуатации	ГВТУ.468266.002РЭ	1
Источник напряжения постоянного тока МОНП-PXIe Паспорт	ГВТУ.468266.002ПС	1
Источник напряжения   постоянного тока МОНП-PXIe Управляющая панель Qt Руководство оператора	ГВТУ.65002-01 34 01	1
Источник напряжения   постоянного тока МОНП-PXIe Драйвер Руководство системного программиста	ГВТУ.75002-01 32 01	1
Комплект ПО модулей VXI-Системы	ГВТУ.85001-01	1
Кабель Т-МОНП-PXIe	ГВТУ.685627.001	1*
Кабель Ш^ПВЭ	ФТКС.685621.531	1*
Примечание: *В соответствии с договором поставки.

Сведения о методиках (методах) измерений

приведены в разделе 1 руководства по эксплуатации ГВТУ.468266.002РЭ.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

Технические условия ГВТУ.468266.002ТУ.

Правообладатель

Общество с ограниченной ответственностью «VXI-Системы» (ООО «VXI-Системы») ИНН 7735126740

Юридический адрес: 124482, г. Москва, г. Зеленоград, Савелкинский пр-д, д. 4, эт. 6, помещ. XIV, ком. 1

Изготовитель

Общество с ограниченной ответственностью «VXI-Системы» (ООО «VXI-Системы») ИНН 7735126740

Адрес: 124482, г. Москва, г. Зеленоград, Савелкинский пр-д, д. 4, эт. 6, помещ. XIV, ком. 1

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)

Адрес: 142300, Московская обл., г. Чехов, Симферопольское ш., д. 2, лит. А, помещ. I

Телефон: +7 (495) 108 69 50

E-mail: info@metrologiya.prommashtest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314164.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «26» декабря 2024 г. № 3121

Регистрационный № 94248-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Штангенглубиномеры INSIZE

Назначение средства измерений

Штангенглубиномеры INSIZE (далее - штангенглубиномеры) предназначены для измерений глубины ступенчатых поверхностей отверстий, выемок, выступов, пазов, толщины выступов и ширины канавок.

Описание средства измерений

Принцип действия основан на измерении величины продольного перемещения подвижной рамки при измерении глубины, расположенной между измерительными поверхностями рамки и штанги.

Штангенглубиномеры с цифровым отсчетным устройством (варианты исполнения цифрового отсчетного устройства представлены на рисунке 24) изготавливаются в следующих модификациях:

• - 1141, 1147, 1149, 1440, 1541, 1542, 1543 - с измерительной поверхностью рамки в виде плоской прямоугольной поверхности основания и измерительной поверхностью штанги в виде плоского выступа;

• - 1143, 1145 - с измерительной поверхностью рамки в виде плоской прямоугольной поверхности основания и измерительной поверхностью штанги в виде продольного выступа;

• - 1142 - с измерительной поверхностью рамки в виде плоской прямоугольной поверхности основания и измерительной поверхностью штанги в виде поперечного выступа;

• - 1144, 1540 - с измерительной поверхностью рамки в виде плоской прямоугольной поверхности основания и измерительной поверхностью штанги в виде двойного поперечного выступа;

• - 1140 - с измерительной поверхностью рамки в виде продольного выступа и измерительной поверхностью штанги в виде плоской прямоугольной поверхности основания;

• - 1148 - со сменными наконечниками, с измерительной поверхностью рамки в виде продольного или поперечного выступа (в зависимости от выбора сменного наконечника) и измерительной поверхностью штанги в виде плоской прямоугольной поверхности основания;

Штангенглубиномеры с отсчетом по нониусу изготавливаются в следующих модификациях:

• - 1240, 1247, 1249 - с измерительной поверхностью рамки в виде плоской прямоугольной поверхности основания и измерительной поверхностью штанги в виде плоского выступа;

• - 1244 - с измерительной поверхностью рамки в виде плоской прямоугольной поверхности основания и измерительной поверхностью штанги в виде продольного выступа;

• - 1243, 1248 - с измерительной поверхностью рамки в виде плоской прямоугольной поверхности основания и измерительной поверхностью штанги в виде поперечного выступа;

Штангенглубиномеры с отсчетом по круговой шкале изготавливаются в следующих модификациях:

- 1340 - с измерительной поверхностью рамки в виде плоской прямоугольной поверхности основания и измерительной поверхностью штанги в виде плоского выступа;

- 1341 - с измерительной поверхностью рамки в виде продольного выступа и измерительной поверхностью штанги в виде плоской прямоугольной поверхности основания.

Штангенглубиномеры модификаций 1140, 1141, 1142, 1143, 1144, 1145, 1147, 1148, 1149, 1440, 1540, 1541, 1542, 1543 состоят из следующих элементов: штанги (варианты исполнений штанги представлены на рисунке 23), рамки с цифровым отсчетным устройством в виде жидкокристаллического дисплея, которая перемещается вдоль штанги, источника питания, устройства для зажима рамки и основания, являющегося частью рамки (модификации 1141, 1142, 1143, 1144, 1145, 1147, 1149, 1440, 1540 ,1541, 1542, 1543) или штанги (модификации 1140, 1148). Цвета корпуса цифрового отсчетного устройства и кнопок управления могут быть изменены изготовителем и не влияют на метрологические характеристики.

Штангенглубиномеры модификации 1148 оснащены тремя сменными наконечниками: один с поперечным выступом и два с продольным выступом (с плоской и сферической измерительными поверхностями).

Штангенглубиномеры модификаций 1240, 1243, 1244, 1247, 1248, 1249 состоят из следующих элементов: штанги, на которой нанесена миллиметровая шкала, рамки с нониусом, которая перемещается вдоль штанги, устройства для зажима рамки (кроме модификации 1244), приводного ролика (кроме модификации 1244), рамки микроподачи (модификация 1249), основания, являющегося частью рамки.

Штангенглубиномеры модификаций 1340, 1341 состоят из следующих элементов: штанги, на которую нанесена миллиметровая шкала, круговой шкалы, встроенной в рамку, устройства для зажима рамки, приводного ролика (модификация 1341) и основания, являющегося частью рамки (модификация 1340) или штанги (модификация 1341). Круговая шкала вращается посредством подвижного ободка и блокируется стопорным винтом.

Модификации делятся на исполнения, отличающиеся диапазоном измерения, длиной, плоскостностью измерительной поверхностью рамки и штанги, пределами допускаемой абсолютной погрешности.

_Т - ^INSIZE^ ^’И151а>^

Товарный знак             ' или ^ч.аь наносится на паспорт

штангенглубиномеров типографским методом, на футляр штангенглубиномеров краской или методом лазерной гравировки, а также может наноситься на штангу и/или рамку (в том числе на основание) методом лазерной гравировки. Товарный знак может быть исполнен в черных, зеленых, белых (стальных) цветах, а также в различных их сочетаниях.

Нанесение знака поверки на средство измерений не предусмотрено.

Пломбирование штангенглубиномеров не предусмотрено.

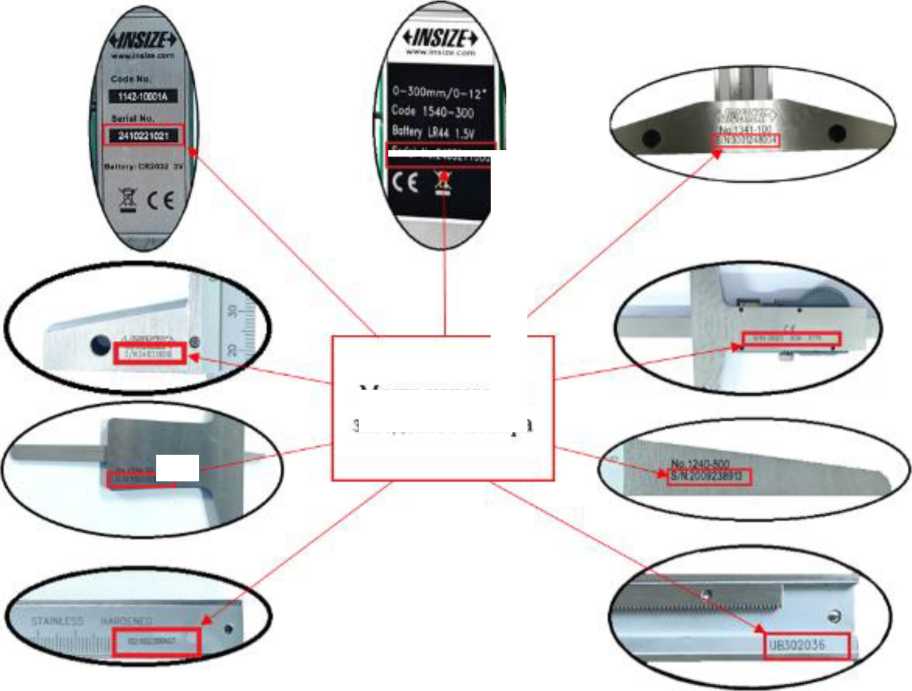

Заводской номер в формате цифрового или цифро-буквенного обозначения, состоящего из арабский цифр и букв латинского алфавита, наносится на рамку или штангу (в том числе на основание) методом лазерной гравировки в местах, указанных на рисунке 22.

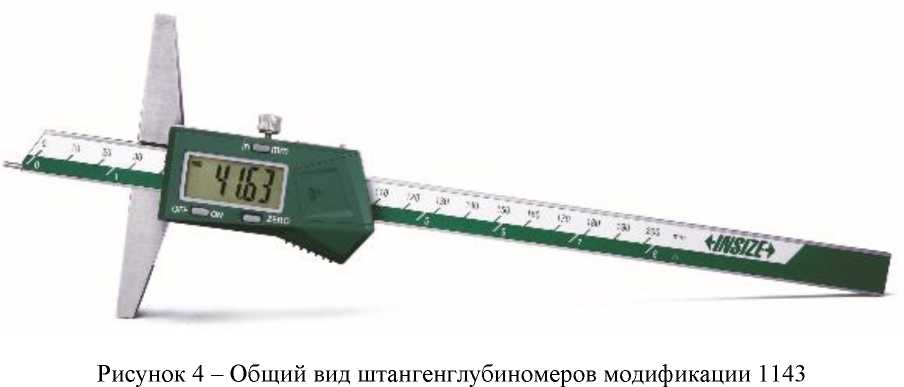

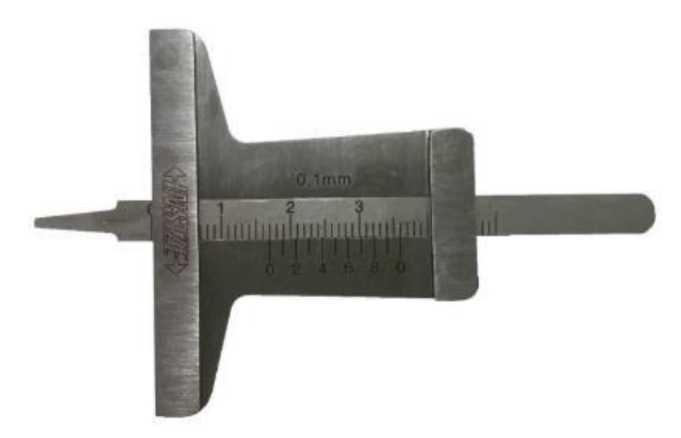

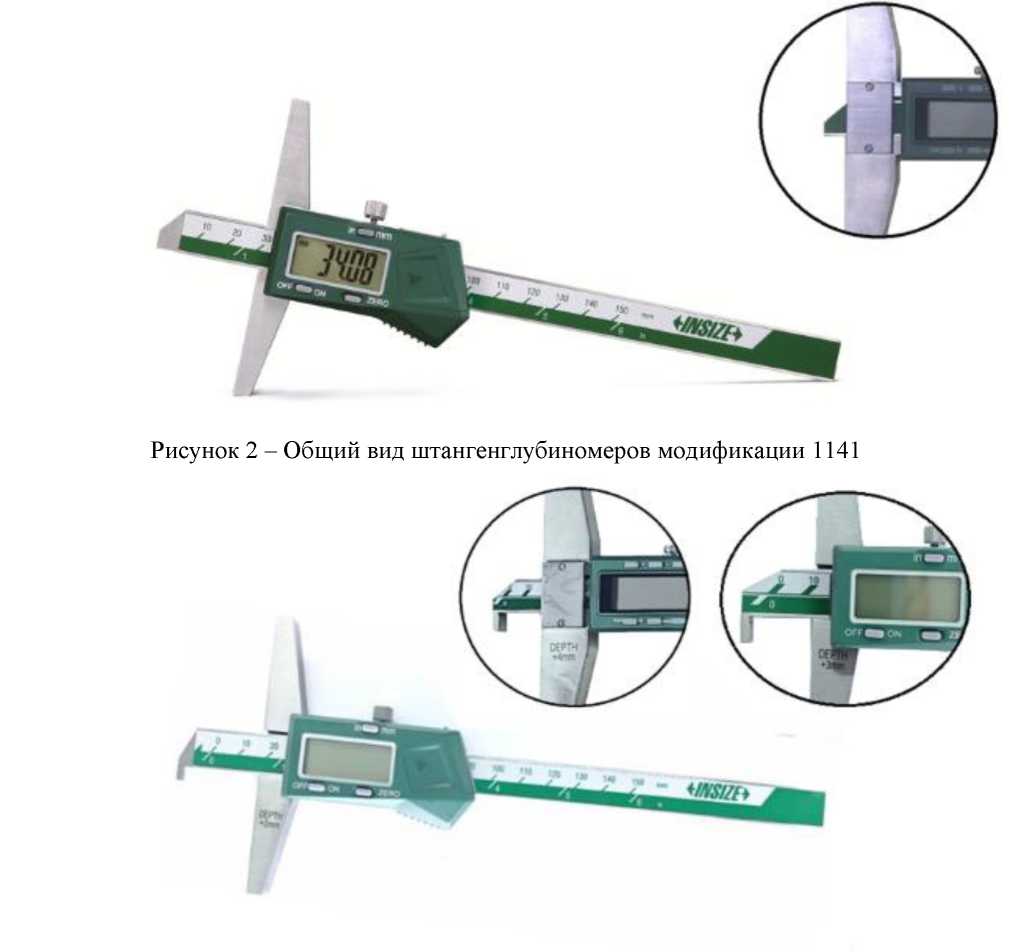

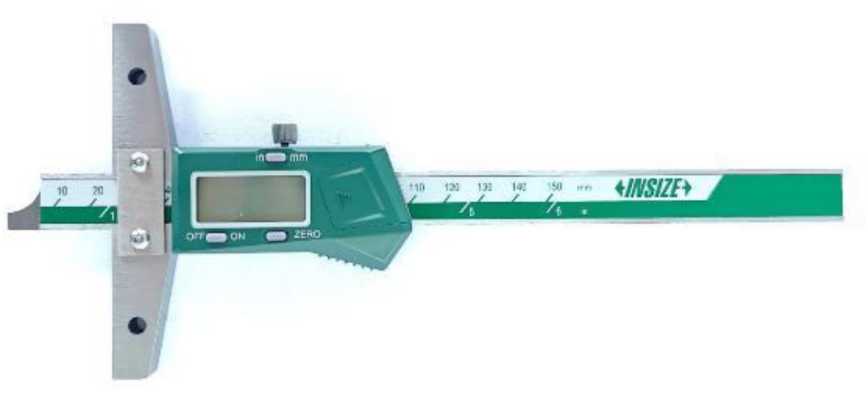

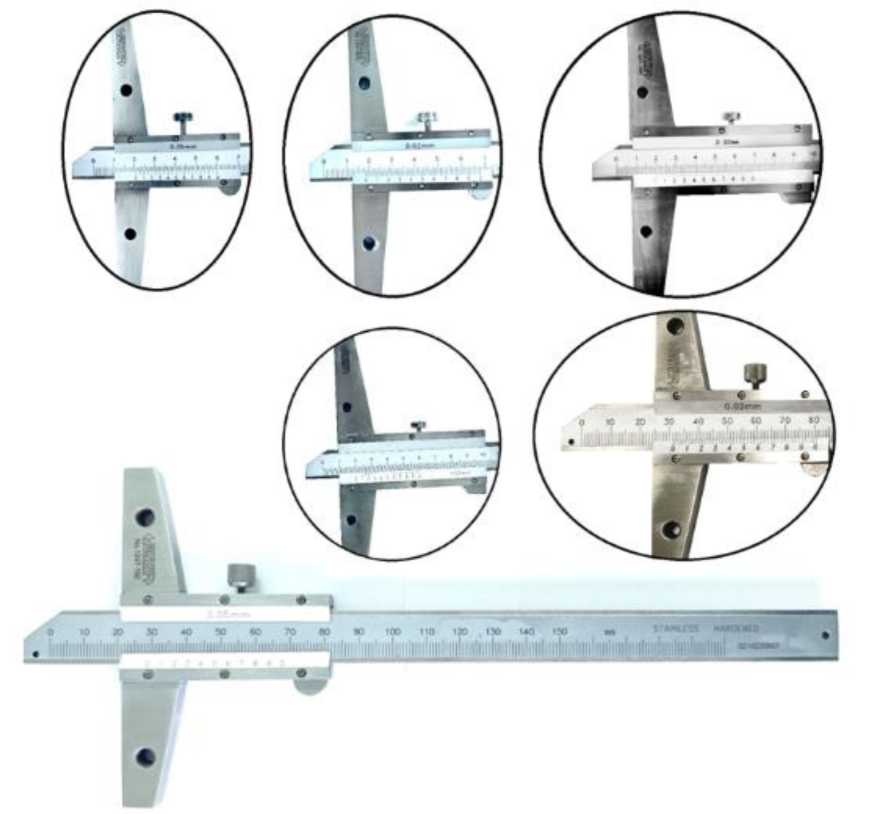

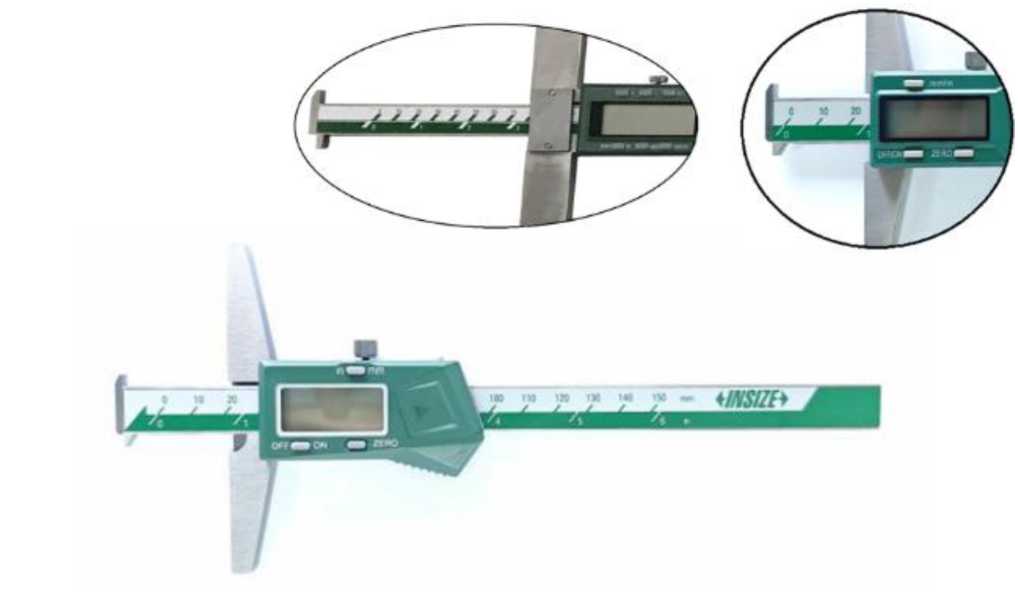

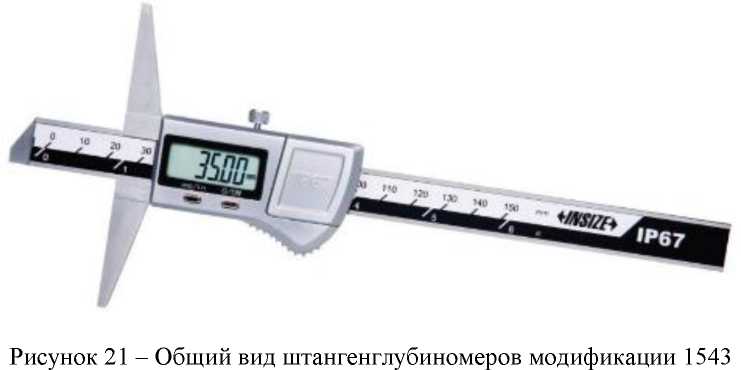

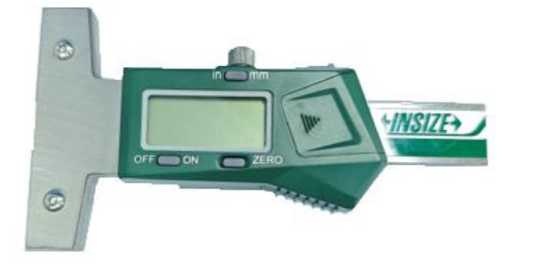

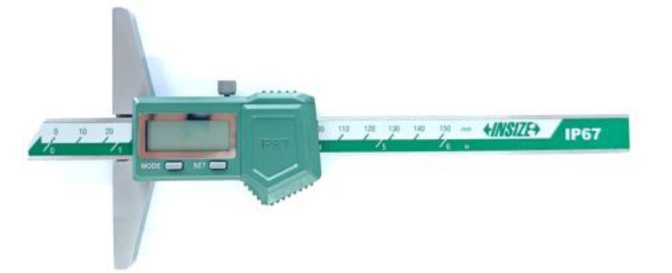

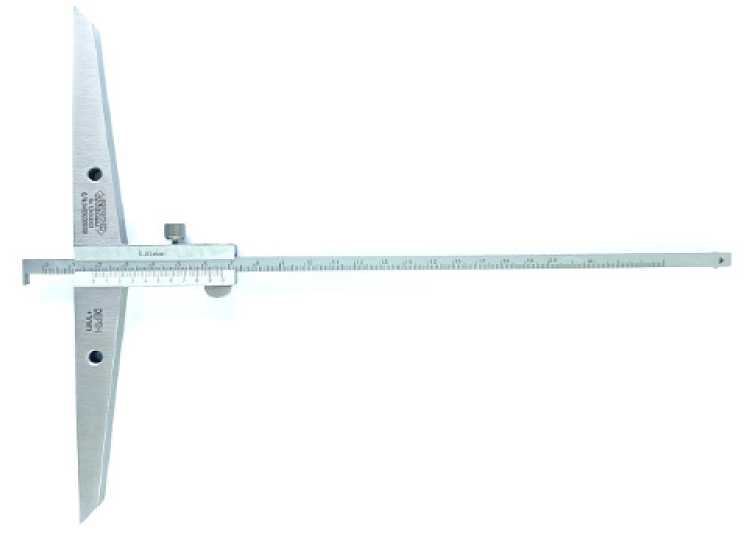

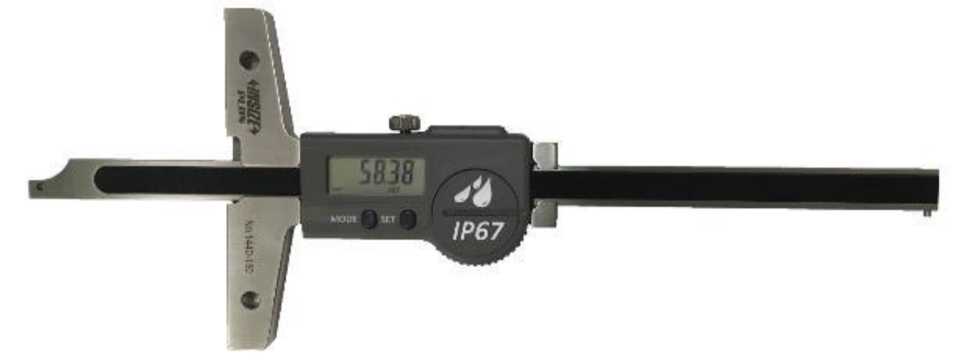

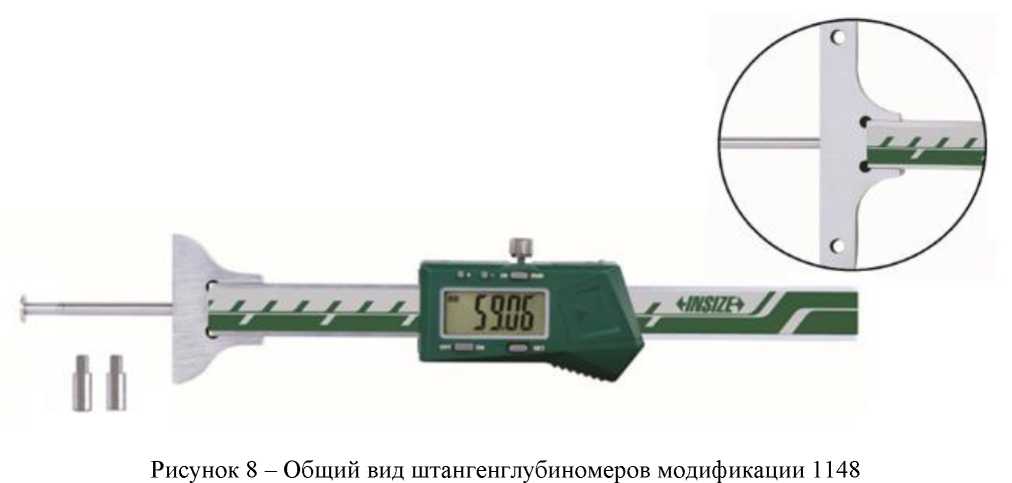

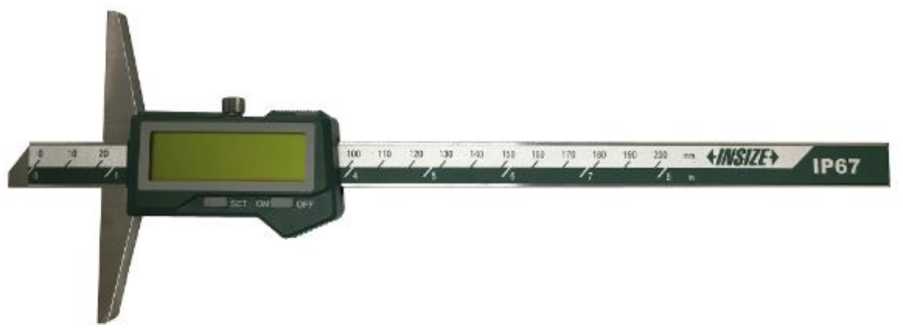

Общий вид штангенглубиномеров представлен на рисунках 1-21.

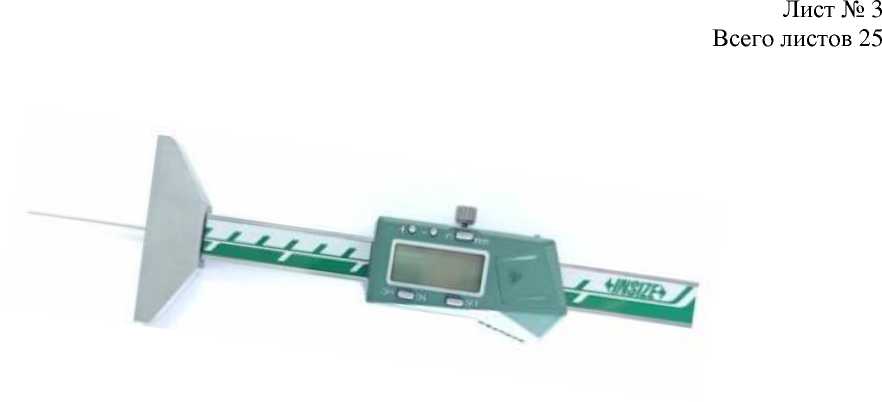

Рисунок 1 - Общий вид штангенглубиномеров модификации 1140

Рисунок 3 - Общий вид штангенглубиномеров модификации 1142

Рисунок 5 - Общий вид штангенглубиномеров модификации 1144

Рисунок 6 - Общий вид штангенглубиномеров модификации 1145

Рисунок 7 - Общий вид штангенглубиномеров модификации 1147

Рисунок 9 - Общий вид штангенглубиномеров модификации 1149

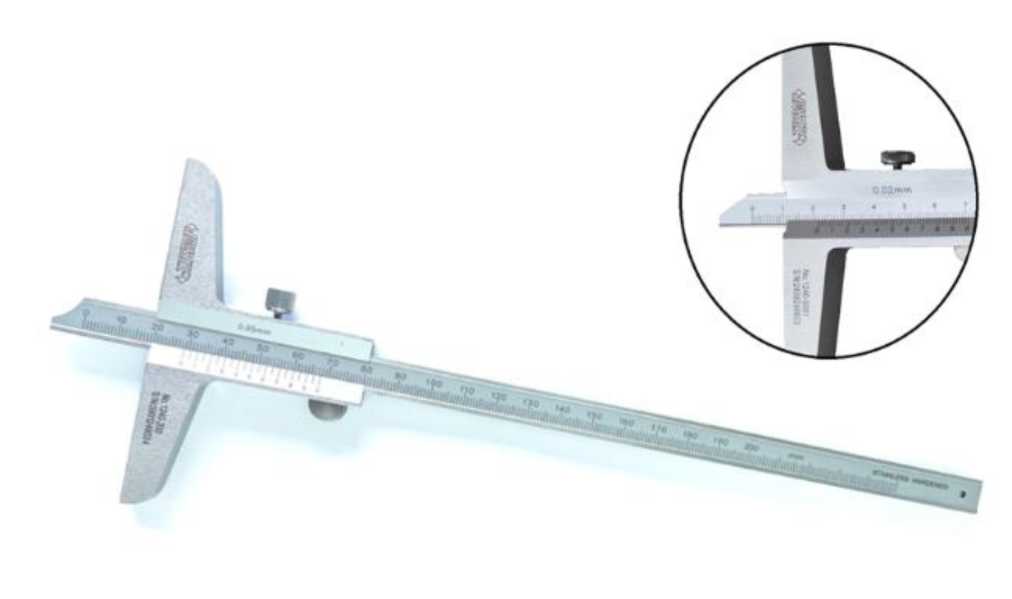

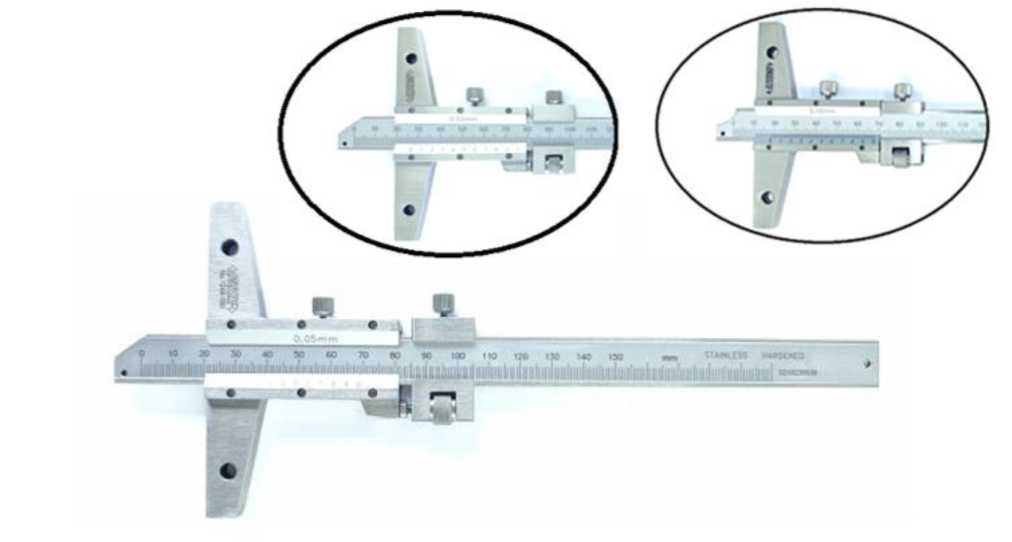

Рисунок 10 - Общий вид штангенглубиномеров модификации 1240

Рисунок 11 - Общий вид штангенглубиномеров модификации 1243

Рисунок 12 - Общий вид штангенглубиномеров модификации 1244

Рисунок 13 - Общий вид штангенглубиномеров модификации 1247

Рисунок 15 - Общий вид штангенглубиномеров модификации 1249

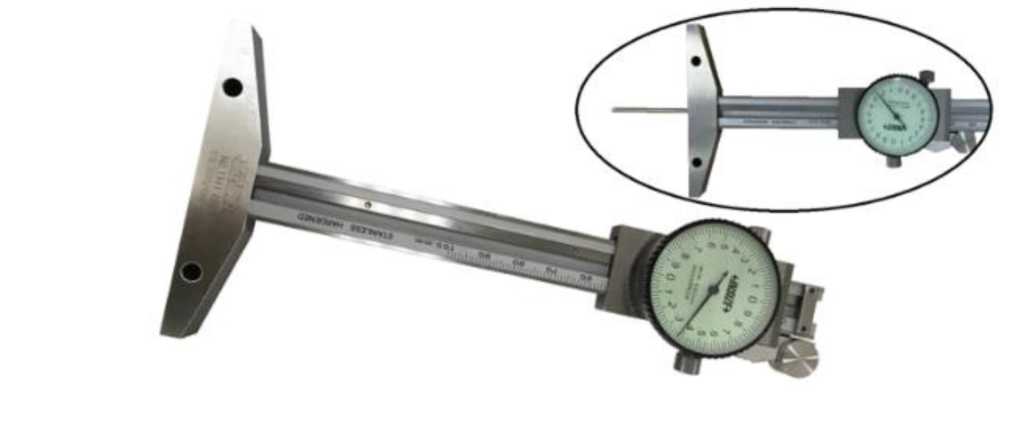

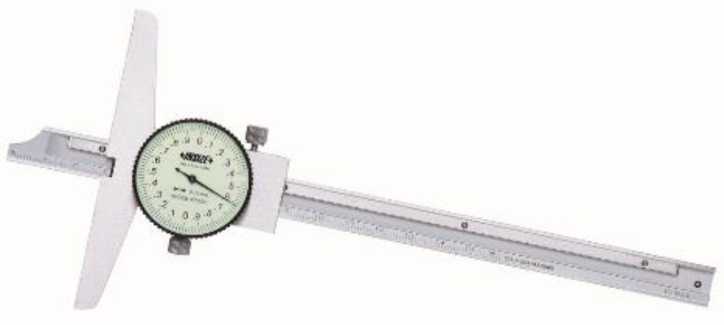

Рисунок 16 - Общий вид штангенглубиномеров модификации 1340

Рисунок 17 - Общий вид штангенглубиномеров модификации 1341

Рисунок 19 - Общий вид штангенглубиномеров модификации 1540

Рисунок 20 - Общий вид штангенглубиномеров модификации 1541, 1542

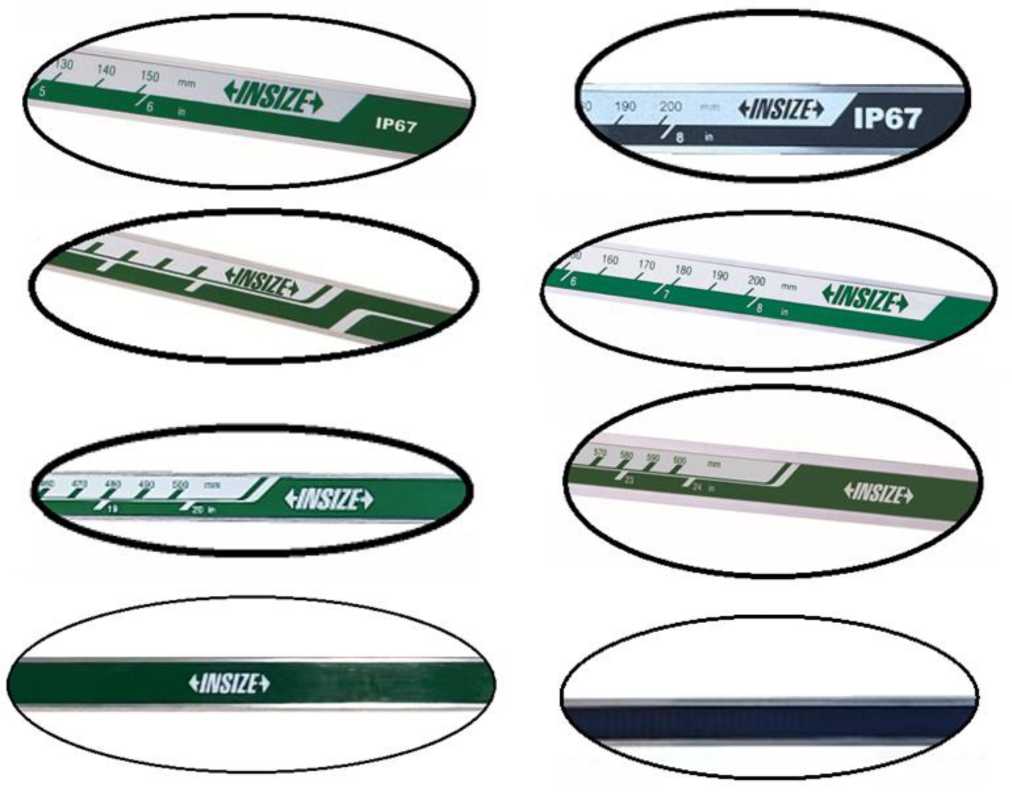

Рисунок 23 - Варианты исполнений штанги штангенглубиномеров с цифровым отсчетным устройством

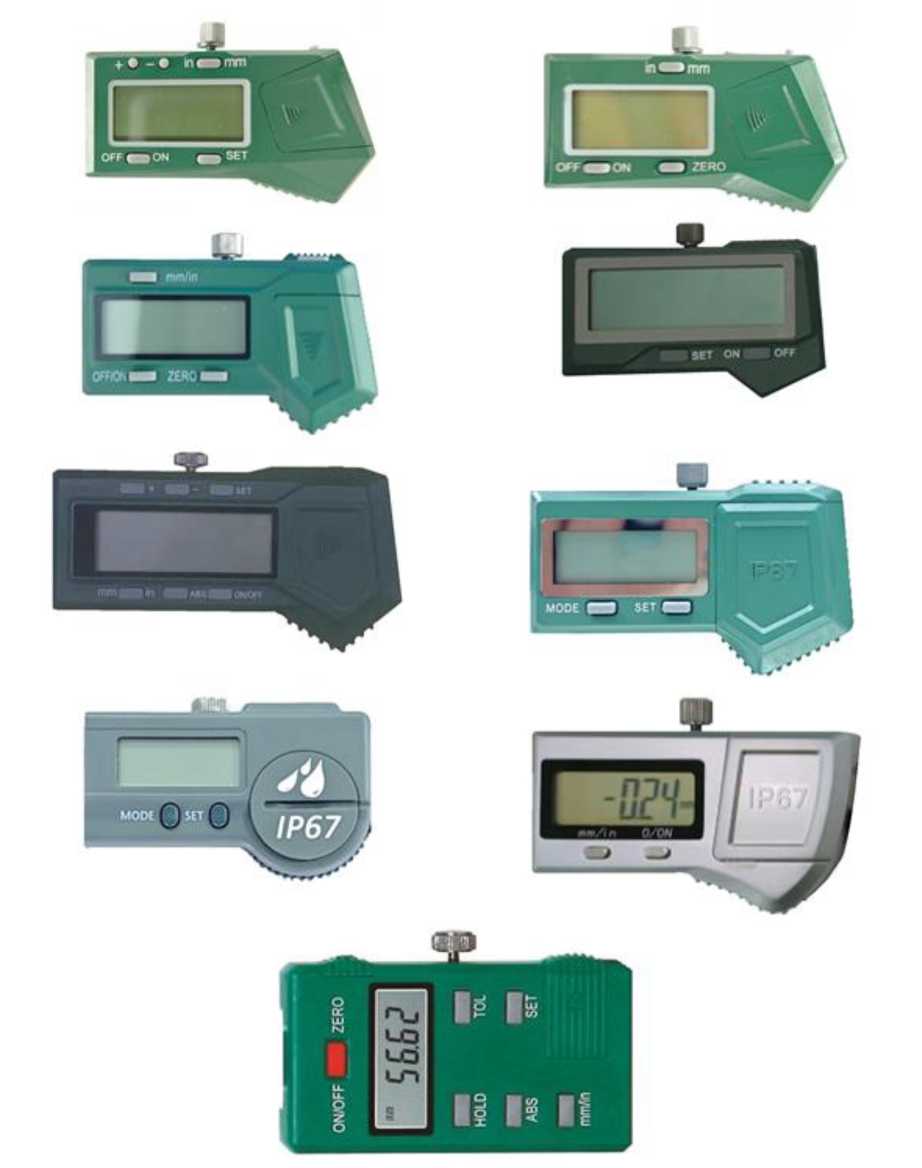

Рисунок 24 - Варианты исполнений цифрового отсчетного устройства

в во

Р несанкционированного влияния на в процессе эксплуатации не осуществляется.

В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».

Идентификационные данные встроенного ПО - отсутствуют.

Метрологические и технические характеристики

Таблица 1 - Метрологические и технические характеристики штангенглубиномеров с цифровым отсчетным устройством

« S я ей S •е- S о	о S К о К 4 о с о 5	S S >£ к о о S S к о 3 с ей	S S ей” Н О 6Г ej Н О л н ej О К н о ej S	S S ’о g ей о S g э § S о 2 3S ч о й к с 1 о ю	о к s' S of s Й о ей п- W Й О 2 й 2 ej О ей й й Ч	о о 4 О ю о й s' 5 й tn й ей Н 3 ей й й 4	о о 4 о ю о й s' 5 й tn й ей Н Э ей й й й а	й н ej О ей й о л g- О о ю о § о о 3S S о о ч « й о с S м 2 9 я о я S CD Я	й h j: Й о g Ю § g g о Зй Я' о о S eg S ч й S CD Я
1	1	3	4	5	6	7	8	9	10
1140	25	от 0 до 25	0,01	±0,02	65	114	16	0,005	-
	50	от 0 до 50	0,01	±0,02	65	140	16	0,005
	100	от 0 до 100	0,01	±0,02	65	190	16	0,005
	150	от 0 до 150	0,01	±0,03	65	236	16	0,005
	25WL	от 0 до 25	0,01	±0,02	65	114	16	0,005
	50WL	от 0 до 50	0,01	±0,02	65	140	16	0,005
	100WL	от 0 до 100	0,01	±0,02	65	190	16	0,005
	150WL	от 0 до 150	0,01	±0,03	65	236	16	0,005
1141	150А	от 0 до 150	0,01	±0,03	100	230	14,5	0,005	0,005
	200А	от 0 до 200	0,01	±0,03	100	280	14,5	0,005	0,005
	300А	от 0 до 300	0,01	±0,03	150	380	14,5	0,005	0,005
	500А	от 0 до 500	0,01	±0,05	150	585	15	0,005	0,005
	5001А	от 0 до 500	0,01	±0,05	200	585	15	0,005	0,005
	1000А	от 0 до 1000	0,01	±0,07	150	1188	18	0,005	0,005
	10001А	от 0 до 1000	0,01	±0,07	200	1188	18	0,005	0,005
	10002А	от 0 до 1000	0,01	±0,07	250	1188	18	0,005	0,005
	10003А	от 0 до 1000	0,01	±0,07	300	1188	18	0,005	0,005
	1500А	от 0 до 1500	0,01	±0,11	200	1695	18	0,006	0,006
	150AWL	от 0 до 150	0,01	±0,03	100	230	14,5	0,005	0,005

1	2	3	4	5	6	7	8	9	10
1141	200AWL	от 0 до 200	0,01	±0,03	100	280	14,5	0,005	0,005
	300AWL	от 0 до 300	0,01	±0,03	150	380	14,5	0,005	0,005
	500AWL	от 0 до 500	0,01	±0,05	150	585	15	0,005	0,005
	5001AWL	от 0 до 500	0,01	±0,05	200	585	15	0,005	0,005
	1000AWL	от 0 до 1000	0,01	±0,07	150	1188	18	0,005	0,005
	10001AWL	от 0 до 1000	0,01	±0,07	200	1188	18	0,005	0,005
	10002AWL	от 0 до 1000	0,01	±0,07	250	1188	18	0,005	0,005
	10003AWL	от 0 до 1000	0,01	±0,07	300	1188	18	0,005	0,005
	1500AWL	от 0 до 1500	0,01	±0,11	200	1695	18	0,006	0,006
1142	150А	от 0 до 150	0,01	±0,03	100	230	14,5	0,005	0,005
	200А	от 0 до 200	0,01	±0,03	100	280	14,5	0,005	0,005
	300А	от 0 до 300	0,01	±0,04	150	380	14,5	0,005	0,005
	500А	от 0 до 500	0,01	±0,05	150	585	15	0,005	0,005
	5001А	от 0 до 500	0,01	±0,05	200	585	15	0,005	0,005
	1000А	от 0 до 1000	0,01	±0,07	150	1188	18	0,005	0,005
	10001А	от 0 до 1000	0,01	±0,07	200	1188	18	0,005	0,005
	10002А	от 0 до 1000	0,01	±0,07	250	1188	18	0,005	0,005
	150AWL	от 0 до 150	0,01	±0,03	100	230	14,5	0,005	0,005
	200AWL	от 0 до 200	0,01	±0,03	100	280	14,5	0,005	0,005
	300AWL	от 0 до 300	0,01	±0,04	150	380	14,5	0,005	0,005
	500AWL	от 0 до 500	0,01	±0,05	150	585	15	0,005	0,005
	5001AWL	от 0 до 500	0,01	±0,05	200	585	15	0,005	0,005
	1000AWL	от 0 до 1000	0,01	±0,07	150	1188	18	0,005	0,005
	10001AWL	от 0 до 1000	0,01	±0,07	200	1188	18	0,005	0,005
	10002AWL	от 0 до 1000	0,01	±0,07	250	1188	18	0,005	0,005
1143	200А	от 0 до 200	0,01	±0,03	100	291	14,5	-	0,005
	200AWL	от 0 до 200	0,01	±0,03	100	291	14,5		0,005
1144	150А	от 0 до 150	0,01	±0,03	100	233	14,5	0,005	0,005
	200А	от 0 до 200	0,01	±0,03	100	283	14,5	0,005	0,005
	300А	от 0 до 300	0,01	±0,03	150	383	14,5	0,005	0,005
	500А	от 0 до 500	0,01	±0,05	150	585	15	0,005	0,005
	5001А	от 0 до 500	0,01	±0,05	200	585	15	0,005	0,005
	1000А	от 0 до 1000	0,01	±0,07	150	1188	18	0,005	0,005
	10001А	от 0 до 1000	0,01	±0,07	200	1188	18	0,005	0,005
	10002А	от 0 до 1000	0,01	±0,07	250	1188	18	0,005	0,005
	150AWL	от 0 до 150	0,01	±0,03	100	233	14,5	0,005	0,005
	200AWL	от 0 до 200	0,01	±0,03	100	283	14,5	0,005	0,005
	300AWL	от 0 до 300	0,01	±0,03	150	383	14,5	0,005	0,005
	500AWL	от 0 до 500	0,01	±0,05	150	585	15	0,005	0,005
	5001AWL	от 0 до 500	0,01	±0,05	200	585	15	0,005	0,005
	1000AWL	от 0 до 1000	0,01	±0,07	150	1188	18	0,005	0,005
	10001AWL	от 0 до 1000	0,01	±0,07	200	1188	18	0,005	0,005

1	2	3	4	5	6	7	8	9	10
1144	10002AWL	от 0 до 1000	0,01	±0,07	250	1188	18	0,005	0,005
1145	25А	от 0 до 25	0,01	±0,03	90	65	16	-	0,005
	25AWL	от 0 до 25	0,01	±0,03	90	65	16		0,005
1147	150	от 0 до 150	0,01	±0,03	100	237	16	0,005	0,005
	200	от 0 до 200	0,01	±0,03	100	287	16	0,005	0,005
	300	от 0 до 300	0,01	±0,03	100	403	16	0,005	0,005
	500	от 0 до 500	0,01	±0,05	100	605	16	0,005	0,005
	700	от 0 до 700	0,01	±0,06	100	805	16	0,005	0,005
	150WL	от 0 до 150	0,01	±0,03	100	237	16	0,005	0,005
	200WL	от 0 до 200	0,01	±0,03	100	287	16	0,005	0,005
	300WL	от 0 до 300	0,01	±0,03	100	403	16	0,005	0,005
	500WL	от 0 до 500	0,01	±0,05	100	605	16	0,005	0,005
	700WL	от 0 до 700	0,01	±0,06	100	805	16	0,005	0,005
1148	100S	от 0 до 100	0,01	±0,02	45	200	16	0,005	0,0051)
	100	от 0 до 100	0,01	±0,02	85	200	16	0,005	0,0051)
	120	от 0 до 120	0,01	±0,03	101	300	16	0,005	0,0051)
	200	от 0 до 200	0,01	±0,03	101	300	16	0,005	0,0051)
	300	от 0 до 300	0,01	±0,04	101	400	16	0,005	0,0051)
	100SWL	от 0 до 100	0,01	±0,02	45	200	16	0,005	0,0051)
	100WL	от 0 до 100	0,01	±0,02	85	200	16	0,005	0,0051)
	120WL	от 0 до 120	0,01	±0,03	101	300	16	0,005	0,0051)
	200WL	от 0 до 200	0,01	±0,03	101	300	16	0,005	0,0051)
	300WL	от 0 до 300	0,01	±0,04	101	400	16	0,005	0,0051)
1149	150	от 0 до 150	0,01	±0,03	100	240	16	0,005	0,005
	200	от 0 до 200	0,01	±0,03	100	290	16	0,005	0,005
	300	от 0 до 300	0,01	±0,03	150	390	16	0,005	0,005
1440	150	от 0 до 150	0,01	±0,02	100	260	12	0,005	0,005
	200	от 0 до 200	0,01	±0,02	100	310	12	0,005	0,005
	250	от 0 до 250	0,01	±0,03	100	360	12	0,005	0,005
	300	от 0 до 300	0,01	±0,03	100	410	12	0,005	0,005
	400	от 0 до 400	0,01	±0,04	100	510	12	0,005	0,005
	500	от 0 до 500	0,01	±0,05	100	610	12	0,005	0,005
	600	от 0 до 600	0,01	±0,05	100	710	12	0,005	0,005
1540	300	от 0 до 300	0,01	±0,04	160	476	15	0,005	0,005
1541	150	от 0 до 150	0,01	±0,03	100	232,5	14,5	0,005	0,005
	200	от 0 до 200	0,01	±0,03	100	285	14,5	0,005	0,005
	300	от 0 до 300	0,01	±0,03	150	390	14,5	0,005	0,005
1542	150	от 0 до 150	0,01	±0,03	100	232,5	14,5	0,005	0,005
	200	от 0 до 200	0,01	±0,03	100	285	14,5	0,005	0,005
	300	от 0 до 300	0,01	±0,03	150	390	14,5	0,005	0,005
1543	150	от 0 до 150	0,01	±0,03	100	235	16	0,005	0,005
	200	от 0 до 200	0,01	±0,03	100	285	16	0,005	0,005

1	2	3	4	5	6	7	8	9	10
1543	300	от 0 до 300	0,01	±0,03	100	387	16	0,005	0,005
1) Плоскостность измерительной поверхности нормируется для сменного наконечника с поперечным выступом

Таблица 2 - Метрологические и технические характеристики штангенглубиномеров с отсчетом по нониусу

W S я ей S •е- S ч о	о S К о К 4 о с о 5	>£ S к о о S Й К о й с ей	о с о S jr л н Н я к я о о ч tr я ей К СП	3S о о к ей Э И о & § § 1 Я S ч я о н й 2 е § ей	О ЕС S ЕС О гл нк о 2 к 2 ej О ей К S ч	о о 4 о ю о к 5 S s' tn s ей Н g ей S S ч	S s' fa S eu fc; о g Ю S я s s a	s" s я =S Й & § s о 2 g eu Я Ч    g fa о g 5 о s я Ю g о,   o n S Ч    Я C Й О CQ a	s" s fa ’Я s' о 2 ° S S я e S ej p w о g Я H O, О о о 2 2 я ч    S с S Он о CQ а
1	2	3	4	5	6	7	8	9	10
1240	150	от 0 до 150	0,05	±0,05	100	250	10	0,005	0,005
	200	от 0 до 200	0,05	±0,05	100	300	10	0,005	0,005
	300	от 0 до 300	0,05	±0,08	100	400	10	0,005	0,005
	500	от 0 до 500	0,05	±0,09	150	605	11	0,005	0,005
	1501	от 0 до 150	0,02	±0,03	100	250	10	0,005	0,005
	2001	от 0 до 200	0,02	±0,03	100	300	10	0,005	0,005
	3001	от 0 до 300	0,02	±0,04	100	400	10	0,005	0,005
	5001	от 0 до 500	0,02	±0,05	150	605	11	0,005	0,005
1243	2001	от 0 до 200	0,02	±0,04	200	290	6	0,005	0,005
1244	30	от 0 до 30	0,1	±0,10	55	47	6	-	0,005
1247	150	от 0 до 150	0,05	±0,05	100	240	16	0,005	0,005
	200	от 0 до 200	0,05	±0,05	100	290	16	0,005	0,005
	300	от 0 до 300	0,05	±0,08	100	390	16	0,005	0,005
	600	от 0 до 600	0,05	±0,10	150	704	16	0,005	0,005
	1000	от 0 до 1000	0,05	±0,15	200	1124	16	0,005	0,005
	1501	от 0 до 150	0,02	±0,03	100	240	16	0,005	0,005
	2001	от 0 до 200	0,02	±0,03	100	290	16	0,005	0,005
	3001	от 0 до 300	0,02	±0,04	100	390	16	0,005	0,005
	6001	от 0 до 600	0,02	±0,05	150	704	16	0,005	0,005
	1001	от 0 до 1000	0,02	±0,07	200	1124	16	0,005	0,005
1248	150	от 0 до 150	0,05	±0,05	100	266	16	0,005	0,005
	200	от 0 до 200	0,05	±0,05	100	316	16	0,005	0,005
	300	от 0 до 300	0,05	±0,08	100	416	16	0,005	0,005
	1501	от 0 до 150	0,02	±0,03	100	266	16	0,005	0,005
	2001	от 0 до 200	0,02	±0,03	100	316	16	0,005	0,005

1	2	3	4	5	6	7	8	9	10
1248	3001	от 0 до 300	0,02	±0,04	100	416	16	0,005	0,005
1249	150	от 0 до 150	0,05	±0,05	100	256	16	0,005	0,005
	200	от 0 до 200	0,05	±0,05	100	306	16	0,005	0,005
	300	от 0 до 300	0,05	±0,08	100	406	16	0,005	0,005
	1501	от 0 до 150	0,02	±0,03	100	256	16	0,005	0,005
	2001	от 0 до 200	0,02	±0,03	100	306	16	0,005	0,005
	3001	от 0 до 300	0,02	±0,04	100	406	16	0,005	0,005

Таблица 3 - Метрологические и технические характеристики штангенглубиномеров с отсчетом по круговой шкале

W S я ей •е- ч о	о S К о К 4 о с о 5	>£ к о о S со S К о 3 с ей S	S S of S к о ч о ч ей К О	5S О о   5 «   J е О 2 S 5 а « о Э л ej о Ч Ю С1И О ей ЕГ Ч   О с	s' S ч" S . а 2 п к о g а S ° а ей а а ч	s' S а 2 о и 3 о ей а а а 4	s' S а" 2 <и а о а ю g а к а а а	а Н о ей о g а Ь 2 Э й h S ° 2 « а о и g о  к  „•> 2 S S’ 2 о а	а за а н о е о g а g 3^ 2  л  s:^, g н О h 2 н о а 8 2 1_3  со  О  л Паю о а
1340	150	от 0 до 150	0,02	±0,03	100	232	13	0,005	0,005
	200	от 0 до 200	0,02	±0,03	100	282	13	0,005	0,005
	300	от 0 до 300	0,02	±0,04	100	382	13	0,005	0,005
1341	100	от 0 до 100	0,02	±0,02	86	181	16	0,005	-
	150	от 0 до 150	0,02	±0,03	86	234	16	0,005
	200	от 0 до 200	0,02	±0,03	86	284	16	0,005

Таблица 4 - Толщина поперечного выступа штангенглубиномеров с поперечным или двумя поперечными выступами рамки или штанги

Модификация	Исполнение	Толщина поперечного выступа штанги, мм	Толщина поперечного выступа рамки, мм	Толщина двойного поперечного выступа штанги, мм
1	2	3	4	5
1142	150А	2	-	-
	200А	2
	300А	2
	500А	3
	5001А	3
	1000А	4
	10001А	4
	10002А	4
	150AWL	2

Таблица 5 -

и масса

Модификация	Исполнение	Габаритные размеры (Ширина хДлина^В ысота), мм, не более	Масса, г, не более
1	2	3	4
1140	25	155x97x42	315
	50	155x97x42	365
	100	312x122x33	650
	150	312x122x33	750
	25WL	155x97x42	338
	50WL	160x100x50	370
	100WL	312x122x33	650
	150WL	312x122x33	750
1141	150А	312x122x33	543
	200А	312x122x33	559,5
	300А	500x250x60	1563
	500А	660x185x40	1293,5
	5001А	660x185x40	1300
	1000А	1300x300x60	6400
	10001А	1230x340x40	3180
	10002А	1230x450x40	3280
	10003А	1230x500x40	3380
	1500А	1900x200x100	18000
	150AWL	312x122x33	548
	200AWL	312x122x33	566
	300AWL	500x250x60	1506
	500AWL	660x250x60	1300
	5001AWL	660x185x40	1300
	1000AWL	255x1230x40	4070
	10001AWL	255x1230x40	4526
	10002AWL	255x1230x40	4800
	10003AWL	255x1230x40	5540
	1500AWL	330x1900x60	8280
1142	150А	312x122x33	544
	200А	312x122x33	552,5
	300А	500x250x60	1547
	500А	660x180x40	1300
	5001А	660x180x40	1300
	1000А	1230x240x40	3080
	10001А	1230x340x40	3180
	10002А	1230x450x40	3280
	150AWL	320x130x40	550
	200AWL	313x123x33	560
	300AWL	500x250x60	1600

1	2	3	4
1142	500AWL	660x180x40	1300
	5001AWL	660x180x40	1300
	1000AWL	255x1230x40	4070
	10001AWL	255x1230x40	4526
	10002AWL	255x1230x40	4800
1143	200А	312x122x33	564
	200AWL	320x130x40	570
1144	150А	312x122x33	535
	200А	312x122x33	564
	300А	500x250x60	1532
	500А	660x180x40	1300
	5001А	660x180x40	1300
	1000А	1230x240x40	3080
	10001А	1230x340x40	3180
	10002А	1230x450x40	3280
	150AWL	320x130x40	540
	200AWL	312x122x33	550
	300AWL	500x250x60	1600
	500AWL	660x180x40	1300
	5001AWL	660x180x40	1300
	1000AWL	255x1230x40	4070
	10001AWL	255x1230x40	4526
	10002AWL	255x1230x40	4800
1145	25А	155x97x42	345
	25AWL	160x100x50	350
1147	150	312x122x33	565
	200	312x122x33	582
	300	429x131x33	814
	500	700x150x40	1200
	700	850x131x33	1500
	150WL	320x130x40	570
	200WL	312x122x33	594
	300WL	430x133x33	792
	500WL	700x150x50	1200
	700WL	850x131x33	1500
1148	100S	261x104x33	426
	100	312x122x33	579
	120	429x131x33	806
	200	429x131x33	796
	300	430x130x35	864
	100SWL	270x110x40	430
	100WL	320x130x40	580

1	2	3	4
1148	120WL	429x131x33	814
	200WL	430x140x40	800
	300WL	430x140x40	880
1149	150	312x122x33	584
	200	312x122x33	605
	300	505x250x60	1611
1440	150	320x130x40	570
	200	312x122x33	594
	250	390x122x33	694
	300	430x133x33	792
	400	550x150x50	1150
	500	700x150x50	1200
	600	850x131x33	1500
1540	300	705x285x35	2890
1541	150	312x122x33	543
	200	312x122x33	570
	300	500x250x60	1500
1542	150	312x122x33	543
	200	312x122x33	570
	300	500x250x60	1500
1543	150	312x122x33	584
	200	312x122x33	605
	300	505x250x60	1611
1240	150	312x122x33	556,5
	200	312x122x33	564
	300	429x131x33	778,5
	500	625x180x35	1035
	1501	312x122x33	555
	2001	312x122x33	561
	3001	429x131x33	783,5
	5001	620x175x30	1080
1243	2001	443x290x57	1300
1244	30	120x90x18	65
1247	150	312x122x33	573
	200	429x131x33	742
	300	429x131x33	810
	600	765x195x45	2143
	1000	1230x240x40	3080
	1501	312x122x33	572
	2001	429x131x33	742
	3001	429x131x33	811
	6001	810x210x40	1834

1	2	3	4
1247	1001	1258x248x40	3168
1248	150	312x122x33	569
	200	312x122x33	596
	300	490x210x55	1261
	1501	312x122x33	574
	2001	312x122x33	590
	3001	490x210x55	1261
1249	150	312x122x33	586
	200	429x131x33	792
	300	429x131x33	838
	1501	312x122x33	594
	2001	429x131x33	797
	3001	429x131x33	834
1340	150	310x188x33	330
	200	312x122x33	550
	300	500x250x60	1500
1341	100	320x130x40	580
	150	429x131x33	814
	200	430x140x40	800

Таблица 6 - Технические

Наименование характеристики	Значение
Степень защиты по ГОСТ 14254-2015 (для модификаций 1149, 1440, 1541, 1542, 1543)	IP67
Параметр шероховатости Ra измерительной поверхности штанги, мкм,
не более:
- для штангенглубиномеров с цифровым отсчетным устройством	0,2
- для штангенглубиномеров с отсчетом по круговой шкале	0,2
- для штангенглубиномеров с отсчетом по нониусу
0,02 мм	0,2
0,05 мм и 0,1 мм	0,4
Параметр шероховатости Ra измерительной поверхности рамки, мкм,
не более:
- для штангенглубиномеров с цифровым отсчетным устройством;	0,2
- для штангенглубиномеров с отсчетом по круговой шкале	0,2
- для штангенглубиномеров с отсчетом по нониусу
0,02 мм	0,2
0,05 мм и 0,1 мм	0,4
Условия эксплуатации: - диапазон рабочих температур, °С - относительная влажность воздуха при температуре + 20 °С, %, не более	от +15 до +25 80

Таблица 7 - Показатели надежности

Наименование характеристики	Значение
Средняя наработка на отказ штангенглубиномеров, условных измерений'*	25000
Полный средний срок службы штангенглубиномера, лет, не менее	5
1) Под условным измерением понимают перемещение рамки по штанге до контакта измерительных поверхностей с объектом измерения, при этом перемещение рамки должно быть не менее 1/3 верхнего предела измерения штангенглубиномера.

Знак утверждения типа

наносится на титульный лист паспорта типографским методом.

Комплектность средства измерений

Таблица 8 - Комплектность

Наименование	Обозначение	Количество
Штангенглубиномер INSIZE	_1)	1 шт.
Элемент питания 2)	-	1 шт.
Сменные наконечники 3)	-	3 шт.
Футляр	-	1 шт.
Паспорт	-	1 экз.
1) В соответствии с заказом; 2) Для штангенглубиномеров модификаций 1140, 1141, 1142, 1143, 1144, 1145, 1147,
1148, 1149, 1440, 1540, 1541, 1542, 1543; 3) Для штангенглубиномеров модификаций 1148

Сведения о методиках (методах) измерений

приведены в разделе 5 «Порядок работы» документов «Штангенглубиномеры INSIZE с отсчетом по круговой шкале. Паспорт», «Штангенглубиномеры INSIZE с отсчетом по нониусу. Паспорт», «Штангенглубиномеры INSIZE с цифровым отсчетным устройством. Паспорт».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1^10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;

Стандарт предприятия INSIZE CO., LTD «Штангенглубиномеры INSIZE. Стандарт предприятия».

Правообладатель

INSIZE CO., LTD, Китай

Адрес: 80 Xiangyang Road, Suzhou New District, 215009 China Тел: + 86-512-68099993

Факс: + 86-512-68085081

E-mail: china@insize.com

Web-сайт: www.insize.cn

Изготовитель

INSIZE CO., LTD, Китай

Адрес: 80 Xiangyang Road, Suzhou New District, 215009 China

Тел: + 86-512-68099993

Факс: + 86-512-68085081

E-mail: china@insize.com

Web-сайт: www.insize.cn

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)

Адреса мест осуществления деятельности:

142300, Московская обл., р-н Чеховский, г. Чехов, Симферопольское ш., д. 2;

308023, Белгородская обл., г. Белгород, ул. Садовая, д. 45а

Адрес юридического лица: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314164.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «26» декабря 2024 г. № 3121

Регистрационный № 94249-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Приборы контроля состояния дорожного покрытия ПКСДП

Назначение средства измерений

Приборы контроля состояния дорожного покрытия ПКСДП (далее - изделия) предназначены для дистанционных измерений температуры поверхности дорожного полотна, а также толщины слоя льда, снега, воды и слякоти на поверхности дорожного полотна.

Описание средства измерений

Конструктивно изделия выполнены в виде одного функционально законченного блока. Основными составляющими частями изделий являются: вычислитель, оптическая система и узел питания. Изделия закрепляются на опоре при помощи кронштейна.

Принцип действия изделий основан на измерении мощности отраженного сигнала от дорожного покрытия на разных длинах волн инфракрасных лазерных излучателей, его оценке и обработке.

Данные, измеренные оптической системой, поступают на вычислитель, в качестве которого выступает ARM-микроконтроллер. В нем реализован алгоритм классификации оцифрованных данных на основании заданного пространства признаков для каждого агрегатного состояния, также он реализует функцию передачи данных конечному пользователю, реализацию web-интерфейса, самодиагностику устройства и поддержание рабочей температуры внутри корпуса посредством управления термоэлементом.

Формат взаимодействия изделий и устройств сбора и обработки данных по Ethernet. Структура формата обмена данными между изделиями и устройствами сбора данных (удаленным сервером) содержит значения параметров толщин слоев для льда, снега, воды и слякоти. Изделия могут функционировать как автономно, так и в составе метеорологических станций.

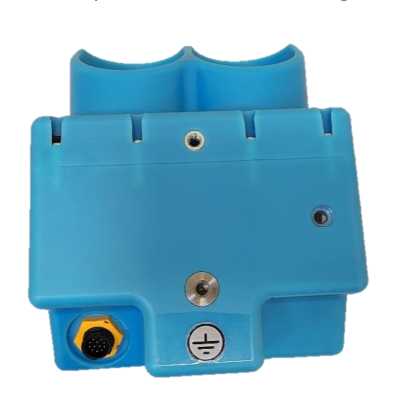

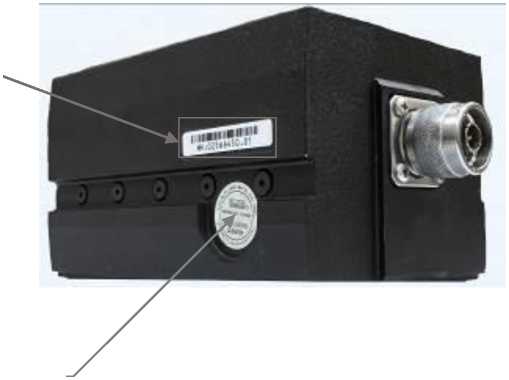

Внешний вид изделий представлен на рисунках 1-3. Защита от несанкционированного доступа предусмотрена с помощью пломбы, место пломбировки приведено на рисунке 1. Заводской номер изделий наносится на идентификационный шильд на боковую панель с помощью самоклеящейся наклейки типографским способом в формате «ХХХХХХ», где «ХХХХХХ» - обозначение из шести цифр. Места нанесения заводского номера и знака утверждения типа приведены на рисунке 2. Нанесение знака поверки на изделия не предусмотрено. Знак поверки в виде оттиска клейма или наклейки с изображением знака поверки наносится на свидетельство о поверке и/или в паспорт.

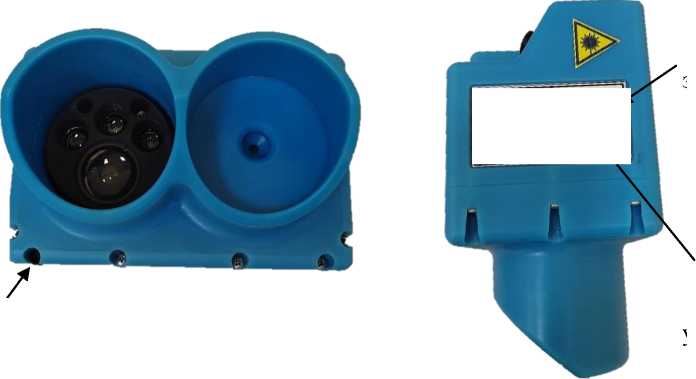

Рисунок 1 - Внешний вид передней панели изделия, место пломбировки от несанкционированного доступа

Программное обеспечение

Конструкция датчиков исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.

Уровень защиты ПО «Высокий» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений температуры поверхности дорожного полотна, °C	от -50 до +70
Пределы допускаемой абсолютной погрешности измерений температуры поверхности дорожного полотна, °C	±0,2

таблицы 1

Наименование характеристики	Значение
Диапазон измерений толщины слоя, мм: - воды; - снега; - льда; - слякоти	от 0 до 15 от 0 до 20 от 0 до 10 от 0 до 10
Пределы допускаемой абсолютной погрешности измерений толщины слоя воды, льда, снега и слякоти, мм	±(0,1+0,2-Нсл), где Нсл -измеренное значение толщины слоя, мм

Таблица 2 - Основные технические

Наименование характеристики	Значение характеристики
Дискретность измеряемой величины толщины слоя, мм	0,01
Габаритные размеры (без кронштейна), мм	173x145x95
Масса (без кронштейна), кг, не более	1,75
Параметры электрического питания: - напряжение постоянного тока РоЕ Ethernet 802.3at (Type1; Type2), В; - напряжение постоянного тока, В	от 37 до 57 от 21,6 до 26,4
Потребляемая мощность (без учета подогрева), Вт, не более	10
Условия эксплуатации: - температура воздуха окружающей среды, °С - относительная влажность воздуха при температуре не выше +25 °C, % - атмосферное давление, кПа	от -50 до +70 до 100
	от 55 до 102
Диапазон установки угла наклона прибора относительно дорожного полотна, град	от 45 до 80
Диапазон расстояний от места установки прибора до дорожного полотна, м	от 2 до 10

Знак утверждения типа

наносится на титульный лист эксплуатационной документации типографским способом и на идентификационный шильд на боковой панели изделия с помощью самоклеящейся наклейки типографским способом.

Комплектность средства измерений

Таблица 3 - Комплект поставки

Наименование	Обозначение	Количество
Прибор контроля состояния дорожного покрытия ПКСДП	ЕРВА.416318.003	1 шт.
Паспорт	ЕРВА.416318.003 ПС	1 шт.
Руководство по эксплуатации	ЕРВА.416318.003 РЭ	1* шт.
Упаковка	ЕРВА.305636.001	1 шт.
Комплект монтажных частей	ЕРВА.305651.002	1 к-т
* - поставляется в электронном формате

Сведения о методиках (методах) измерений

приведены в разделе 2 «Использование по назначению» документа ЕРВА.416318.003 РЭ «Приборы контроля состояния дорожного покрытия ПКСДП. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;

Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1^10^-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;

ЕРВА.416318.003 ТУ Приборы контроля состояния дорожного покрытия ПКСДП. Технические условия.

Правообладатель

Общество с ограниченной ответственностью   «Научно-производственное

объединение программные комплексы реального времени» (ООО «НПО ПКРВ») ИНН 7105509736

Юридический адрес: 123112, г. Москва, вн.тер.г. муниципальный округ Пресненский, наб. Пресненская, д. 8, стр. 1, эт./помещ. 44/441М, оф. 7

Телефон/факс: +7 (495) 921-01-27

Е-mail: sales@npo-pkrv.ru

Web-сайт: https://npo-pkrv.ru

Изготовитель

Общество с ограниченной ответственностью   «Научно-производственное

объединение программные комплексы реального времени» (ООО «НПО ПКРВ») ИНН 7105509736

Юридический адрес: 123112, г. Москва, вн.тер.г. муниципальный округ Пресненский, наб. Пресненская, д. 8, стр. 1, эт./помещ. 44/441М, оф. 7

Адрес места осуществления деятельности: 129110, г. Москва, пер. Банный, д. 9

Телефон/факс: +7 (495) 921-01-27

Е-mail: sales@npo-pkrv.ru

Web-сайт: https://npo-pkrv.ru

Испытательный центр

Федеральное государственное бюджетное учреждение «Главный научный метрологический центр» Министерства обороны Российской Федерации (ФГБУ «ГНМЦ» Минобороны России)

Адрес: 141006, Московская обл., г. Мытищи, ул. Комарова, д. 13

Телефон: +7 (495) 583-99-23, факс: +7 (495) 583-99-48

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311314.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «26» декабря 2024 г. № 3121

Регистрационный № 94250-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуар стальной вертикальный цилиндрический теплоизолированный РВСП-10000

Назначение средства измерений

Резервуар стальной вертикальный цилиндрический теплоизолированный РВСП-10000 (далее - резервуар) предназначен для измерений объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.

Описание средства измерений

Тип резервуара - стальной вертикальный цилиндрический теплоизолированный, номинальной вместимостью 10000 м³.

Принцип действия резервуара основан на заполнении его нефтью или нефтепродуктом до определенного уровня, соответствующего заданному значению объема.

Резервуар представляет собой наземный вертикально расположенный стальной сосуд, состоящий из цилиндрической стенки с наружной теплоизоляцией, днища, крыши и понтона.

Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки, расположенные в нижней части резервуара.

Заводской номер резервуара в виде буквенно-цифрового обозначения, состоящий из буквы и арабских цифр, нанесен типографским способом на табличку резервуара. Табличка крепится к люку резервуара (рисунок 1).

Резервуар РВСП-10000 с заводским номером Р-2/1 расположен на территории завода Бензинов цех №07 АО «ТАИФ-НК» по адресу: Республика Татарстан, г. Нижнекамск, территория Промзона.

Общий вид резервуара РВСП-10000 представлен на рисунке 2.

Нанесение знака поверки на средство измерений не предусмотрено.

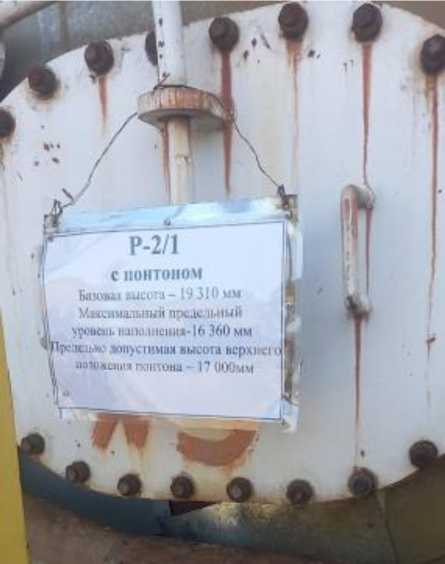

Рисунок 1 - Табличка резервуара

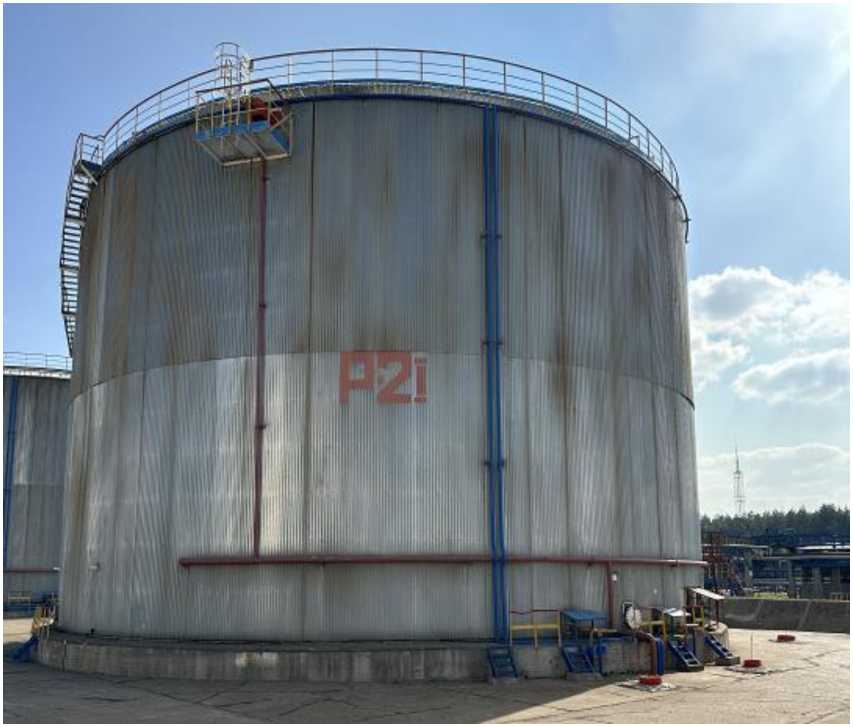

Рисунок 2 - Общий вид резервуара РВСП-10000

Пломбирование резервуара РВСП-10000 не предусмотрено.

Метрологические и технические характеристики

Таблица 1 -

Наименование характеристики	Значение
Номинальная вместимость, м3	10000
Пределы допускаемой относительной погрешности определения вместимости, %	±0,10

Таблица 2 - Технические характеристики

Наименование характеристики	Значение
Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа	от -50 до +50 от 84,0 до 106,7

Таблица 3 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет, не менее	20

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар стальной вертикальный цилиндрический теплоизолированный	РВСП-10000	1 шт.
Паспорт	-	1 экз.
Градуировочная таблица	-	1 экз.

Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Акционерное общество «ТАИФ-НК» (АО «ТАИФ-НК») ИНН 1651025328

Юридический   адрес:   423574, Республика Татарстан, Нижнекамский   р-н,

г. Нижнекамск, ул. Соболековская, зд. 45, оф. 108 Телефон: +7 (8555) 38-16-16

E-mail: delo@taifnk.ru

Изготовитель

Акционерное общество «ТАИФ-НК» (АО «ТАИФ-НК») ИНН 1651025328

Адрес: 423574, Республика Татарстан, Нижнекамский р-н, г. Нижнекамск, ул. Соболековская, зд. 45, оф. 108

Телефон: +7 (8555) 38-16-16

E-mail: delo@taifnk.ru

Испытательный центр

Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ») Адрес места осуществления деятельности: 420036, Республика Татарстан, г. Казань, ул. Тэцевская, д. 4б, помещ. 1О11.

Юридический адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, оф. 51

Телефон: +7 9196969693

E-mail: trifonovua@mail.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312640.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «26» декабря 2024 г. № 3121

Регистрационный № 94251-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерений количества и параметров газа СИКГ-3 «Газ на ФНД»

Назначение средства измерений

Система измерений количества и параметров газа СИКГ-3 «Газ на ФНД» (далее -СИКГ) предназначена для измерений в автоматизированном режиме расхода и объема свободного нефтяного газа (далее - газ), приведённых к стандартным условиям (температура 20 °С, абсолютное давление 101,325 кПа), отображения и регистрации результатов измерений газа, направляемого на сжигание на факел низкого давления.

Описание средства измерений

СИКГ представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного производства. Монтаж и наладка СИКГ осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией СИКГ и эксплуатационными документами ее компонентов. Заводской номер СИКГ 406.3.

Принцип действия СИКГ основан на непрерывном измерении, преобразовании и обработке при помощи системы обработки информации (далее - СОИ) входных сигналов, поступающих по измерительному каналу от средств измерений объемного расхода, давления и температуры. Компонентный состав газа определяют в аккредитованной лаборатории. Вычисление физических свойств газа проводится в соответствии с ГСССД МР 113-03. СОИ автоматически проводит вычисление объемного расхода и объема газа, приведенных к стандартным условиям, по результатам измерений объемного расхода, давления и температуры газа и известному компонентному составу.

СИКГ представляет собой изделие, включающее:

• - технологическую часть;

• - систему сбора, обработки информации.

В состав технологической части входят:

• - одна измерительная линия (далее - ИЛ) DN100.

Средства измерений (далее - СИ), входящие в состав СИКГ и участвующие в измерении объемного расхода и объема газа, приведенных к стандартным условиям, представлены в таблице 1.

Таблица 1 - СИ, входящие в состав СИКГ
Наименование	Количество, шт.	Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений
Датчик расхода газа ДРГ.М	1	26256-06
Датчик давления Метран-150	1	32854-13
Преобразователь температуры Метран- 280	1	23410-13
Барьер искрозащиты «ЭЛЕМЕР-БРИЗ- 420-Ex»	1	65317-16
Вычислитель УВП-280	1	53503-13

Основные функции СИКГ:

СИКГ обеспечивает выполнение основных функций:

• - автоматическое определение расхода и количества газа в рабочих условиях и приведенного к стандартным условиям, формирование и хранение отчетов результатов измерений за отдельные периоды (час, сутки, месяц, год);

• - местное и дистанционное измерение значений давления и температуры в ИЛ;

• - визуальное представление информации о значениях измеряемых параметров, состоянии СИ и технологического оборудования на средствах отображения в помещении операторной на дисплее вычислителя;

• - ввод в вычислитель компонентного состава газа;

• - пломбирование запорной арматуры, открытие которой приводит к изменению результатов измерений;

  а также их

• - слив конденсата из трубопроводов ИЛ через дренажные трубопроводы, промывка или пропарка (осуществляется за пределами СИКГ);

  пределами

• - возможность подключения к свече сброса газа (осуществляется за СИКГ).

  системной настройки

В СИКГ предусмотрена защита от несанкционированного доступа к информации, программным средствам, текущим данным и параметрам (механические пломбы, индивидуальные пароли и программные средства для зашиты файлов и баз данных, ведение журналов событий). Пломбировка элементов СИКГ проводится в соответствии с их эксплуатационной документацией. Должна быть обеспечена возможность пломбирования, нанесения оттисков клейм или наклеек на СИ, входящие в состав СИКГ. Пломбирование СИКГ не предусмотрено. Заводской номер СИКГ размещен на табличке, прикрепленной к рамочному основанию СИКГ.

Программное обеспечение

Программное обеспечение (далее - ПО) СИКГ базируется на ПО вычислителя УВП-280 (далее - вычислитель).

ПО СИКГ защищено от несанкционированного доступа, изменения алгоритмов и установленных параметров путем применения систем идентификации пользователя с помощью логина, пароля и пломбировки корпуса вычислителей. Метрологические характеристики СИКГ нормированы с учетом влияния ПО.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 2.

Таблица 2 - Идентификационные данные ПО вычислителя

Идентификационные данные (признаки)	Значение
Номер версии (идентификационные номер) ПО	3.13
Цифровой идентификатор ПО	4DF582B6

Метрологические и технические характеристики

Метрологические характеристики представлены в таблице 3, основные технические характеристики представлены в таблице 4.

Таблица 3 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений объемного расхода газа, приведенного к стандартным условиям, м3/ч	от 70,57 до 6586,42
Пределы   допускаемой   относительной   погрешности измерений объемного расхода газа, приведенного к стандартным условиям, %	± 5,0

Таблица 4 - Основные технические

Наименование характеристики	Значение
Диапазон измерений объемного расхода при рабочих условиях, м3/ч	от 62,5 до 2500
Температура газа, °С	от +10 до +60
Давление газа избыточное, МПа	от 0,05 до 0,15
Давление газа абсолютное, МПа	от 0,134 до 0,2567
Расчетное давление, МПа	1,6
Место расположения изделия	На открытой площадке
Характеристика установки: - категория помещений, зданий и наружных установок по взрывопожарной и пожарной опасности по СП 12.13130.2009 - класс взрывопожароопасной зоны по ПУЭ	АН В-1г
Климатическое исполнение и категория размещения по ГОСТ 1510-69	ХЛ1

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Комплектность СИКГ представлена в таблице 5

Таблица 5 - Комплектность

Наименование	Обозначение	Количество, шт./экз.
Система измерений количества и параметров газа СИКГ-3 «Газ на ФНД»	-	1
Руководство по эксплуатации	-	1

Сведения о методиках (методах) измерений

приведены в документе «Государственная система обеспечения единства измерений. Методика измерений объемного расхода и объема свободного нефтяного газа системой измерений количества и параметров свободного нефтяного газа, подаваемого на факел низкого давления (СИКГ-3)», свидетельство об аттестации методики (метода) измерений № RA.RU.313391/56013-24, регистрационный номер в федеральном информационном фонде по обеспечению единства измерений ФР.1.29.2024.49343.

Нормативные документы, устанавливающие требования к средству измерений

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;

ГОСТ Р 8.733-2011 «Государственная система обеспечения единства измерений. Системы измерений количества и параметров свободного нефтяного газа. Общие метрологические и технические требования».

Правообладатель

Закрытое акционерное общество «Волгаспецмаш» (ЗАО «Волгаспецмаш) ИНН 6319089734

Юридический адрес: 443124, г. Самара, ул. Шестая просека, д. 153, эт. 1, к. 26

Изготовитель

Закрытое акционерное общество «Волгаспецмаш» (ЗАО «Волгаспецмаш) ИНН 6319089734

Адрес: 443124, г. Самара, ул. Шестая просека, д. 153, эт. 1, к. 26

Телефон: +7 (846) 240-10-66, 240-11-66, (499) 460-67-01

Факс: +7 (846) 240-10-88, 240-11-66

E-mail: info@zaovsm.ru

Испытательный центр

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)

Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Адрес места осуществления деятельности: 420088, г. Казань, ул. 2-я Азинская, д. 7А

Телефон: 8 (843) 272-70-62, Факс (843) 272-00-32

E-mail: office@vniir.org

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310592.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «26» декабря 2024 г. № 3121

Регистрационный № 94252-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система информационно-измерительная СИИ-1

Назначение средства измерений

Система информационно-измерительная СИИ-1 (далее - Система) предназначена для измерений величин давления и силы при проведении огневых стендовых испытаний двигателей, а также для отображения и архивирования результатов измерений.

Описание средства измерений

Принцип действия Системы основан на преобразовании измеряемых физических величин, поступающих по линиям связи от первичных измерительных преобразователей (входящих в состав Системы), в электрические сигналы, функционально связанные с измеряемыми величинами, с последующей передачей их для преобразования в цифровой код и обработки с применением программного обеспечения, и далее - передачей измерительной информации на автоматизированное рабочее место оператора (далее - операторская станция) для отображения и архивирования значений физических величин.

Система состоит из совокупности измерительных каналов. Компоненты измерительных каналов Системы соединяются проводными линиями связи. Значения диапазонов измерений измерительных каналов Системы задаются путем подключения к электрическому тракту измерительных каналов первичных измерительных преобразователей с соответствующим диапазоном измерений. Состав измерительных каналов Системы приведен в таблице 1.

Таблица 1 - Состав измерительных каналов Системы

Наименование измерительного канала	Средства измерений в составе измерительного канала	Количество измерительных каналов
Измерительный канал давления (с диапазоном измерений от 0 до 3 МПа (от 0 до 30 кгс/см2))	Комплекс измерительный магистрально-модульный MIC-M, мод. MIC-224 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - рег. №) 46517-21) Датчик давления тензометрический ЛХ-415-30	14

Наименование измерительного канала	Средства измерений в составе измерительного канала	Количество измерительных каналов
Измерительный канал давления (с диапазоном измерений от 0 до 6 МПа (от 0 до 60 кгс/см2))	Комплекс измерительный магистрально-модульный МIС-M, мод. MIC-224 (рег. № 46517-21) Датчик давления тензометрический ЛХ-412-60	14
Измерительный канал давления (с диапазоном измерений от 0 до 10 МПа (от 0 до 100 кгс/см2))	Комплекс измерительный магистрально-модульный МIС-M, мод. MIC-224 (рег. № 46517-21) Датчик давления тензометрический ЛХ-412-100	14
Измерительный канал давления (с диапазоном измерений от 0 до 15 МПа (от 0 до 150 кгс/см2))	Комплекс измерительный магистрально-модульный МIС-M, мод. MIC-224 (рег. № 46517-21) Датчик давления тензометрический ЛХ-412-150	14
Измерительный канал давления (с диапазоном измерений от 0 до 20 МПа (от 0 до 200 кгс/см2))	Комплекс измерительный магистрально-модульный МIС-M, мод. MIC-224 (рег. № 46517-21) Датчик давления тензометрический ЛХ-418-200	14
Измерительный канал давления (с диапазоном измерений от 0 до 25 МПа (от 0 до 250 кгс/см2))	Комплекс измерительный магистрально-модульный МIС-M, мод. MIC-224 (рег. № 46517-21) Датчик давления тензометрический ЛХ-412-250	14
Измерительный канал давления (с диапазоном измерений от 0 до 30 МПа (от 0 до 300 кгс/см2))	Комплекс измерительный магистрально-модульный МIС-M, мод. MIC-224 (рег. № 46517-21) Датчик давления тензометрический ЛХ-418-300	14
Измерительный канал давления (с диапазоном измерений от 0 до 40 МПа (от 0 до 400 кгс/см2))	Комплекс измерительный магистрально-модульный МIС-M, мод. MIC-224 (рег. № 46517-21) Датчик давления тензометрический ЛХ-412-400	14
Измерительный канал давления (с диапазоном измерений от 0 до 60 МПа (от 0 до 600 кгс/см2))	Комплекс измерительный магистрально-модульный МIС-M, мод. MIC-224 (рег. № 46517-21) Датчик давления тензометрический ЛХ-412-600	14
Измерительный канал давления (с диапазоном измерений от 0 до 125 МПа (от 0 до 1250 кгс/см2))	Комплекс измерительный магистрально-модульный МIС-M, мод. MIC-224 (рег. № 46517-21) Датчик давления тензометрический Вт 212 11	6

Наименование измерительного канала	Средства измерений в составе измерительного канала	Количество измерительных каналов
Измерительный канал силы (с диапазоном измерений от 0 до 7850 Н (от 0 до 800 кгс))	Комплекс измерительный магистрально-модульный МIС-M, мод. MIC-224 (рег. № 46517-21) Датчик силы тензометрический ТПА-0,8	2
Измерительный канал силы (с диапазоном измерений от 0 до 14710 Н (от 0 до 1500 кгс))	Комплекс измерительный магистрально-модульный МIС-M, мод. MIC-224 (рег. № 46517-21) Датчик силы тензометрический ТПА-1,5	2
Измерительный канал силы (с диапазоном измерений от 0 до 29420 Н (от 0 до 3000 кгс))	Комплекс измерительный магистрально-модульный МIС-M, мод. MIC-224 (рег. № 46517-21) Датчик силы тензометрический ТПА-3	2
Измерительный канал силы (с диапазоном измерений от 0 до 58840 Н (от 0 до 6000 кгс))	Комплекс измерительный магистрально-модульный МIС-M, мод. MIC-224 (рег. № 46517-21) Датчик силы тензометрический ТПА-6	1
	Комплекс измерительный магистрально-модульный МIС-M, мод. MIC-224 (рег. № 46517-21) Датчик силы НТ 050	1
Измерительный канал силы (с диапазоном измерений от 0 до 117680 Н (от 0 до 12000 кгс))	Комплекс измерительный магистрально-модульный МIС-M, мод. MIC-224 (рег. № 46517-21) Датчик силы тензометрический ТПА-12	1
	Комплекс измерительный магистрально-модульный МIС-M, мод. MIC-224 (рег. № 46517-21) Датчик силы НТ 051	1
Измерительный канал силы (с диапазоном измерений от 0 до 245170 Н (от 0 до 25000 кгс))	Комплекс измерительный магистрально-модульный МIС-M, мод. MIC-224 (рег. № 46517-21) Датчик силы тензометрический ТПА-25	1
	Комплекс измерительный магистрально-модульный МIС-M, мод. MIC-224 (рег. № 46517-21) Датчик силы НТ 052	1

Конструктивно Система включает в себя средства измерений, шкаф кроссировочный с оборудованием для монтажа проводных линий связи, а также - операторскую станцию.

Система является средством измерений единичного производства. Заводской номер Системы: 003. Заводской номер нанесен на Систему методом химического травления металлизированной панели. Панель прикреплена заклепками на корпус шкафа кроссировочного. Также заводской номер указан в паспорте Системы.

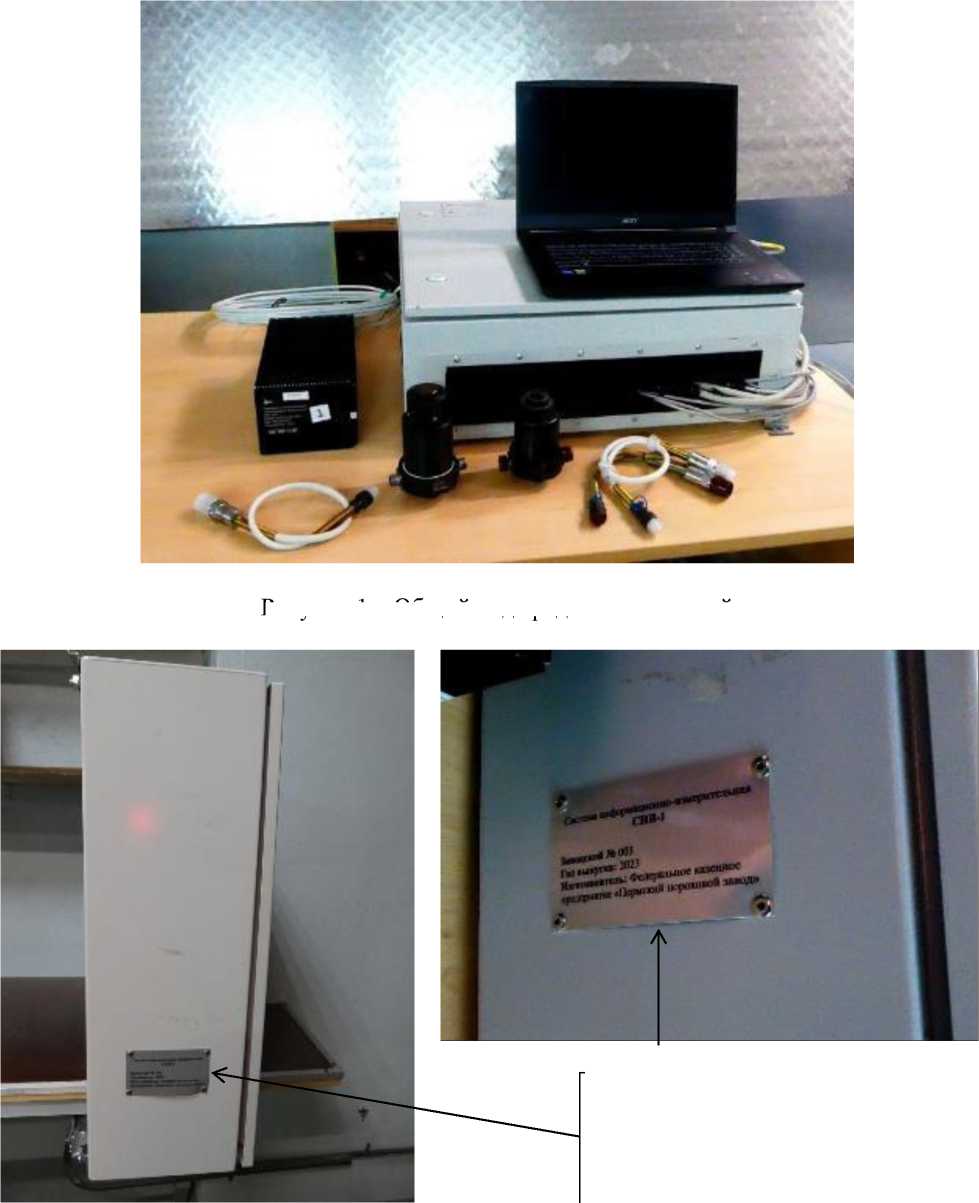

Общий вид средства измерений с указанием места нанесения заводского номера приведен на рисунках 1 - 3.

Пломбирование Системы не предусмотрено.

Программное обеспечение

Программное обеспечение Системы включает общее программное обеспечение и специальное программное обеспечение.

В состав общего программного обеспечения (далее - ПО) входит операционная система Windows 10, а также ПО, предназначенное для вторичной обработки, отображения и архивирования результатов измерений. Данное ПО устанавливается на жесткий диск компьютера операторской станции и не является метрологически значимым.

В состав специального программного обеспечения входит программное обеспечение, поставляемое с комплексом измерительным магистрально-модульным MIC-M, мод. MIC-224. Данное ПО предустановлено предприятием-изготовителем, доступ пользователя к нему полностью отсутствует и в процессе эксплуатации модификации не подлежит.

Метрологически значимой частью специального ПО является модуль с идентификационными данными, указанными в таблице 2.

Таблица 2 -

обеспечения

данные

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	MERA Recorder (scales.dll)
Номер версии (идентификационный номер ПО)	1.0.0.8
Цифровой идентификатор ПО	24CBC163
Алгоритм вычисления цифрового идентификатора ПО	CRC32

Уровень защиты программного обеспечения от преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.

Метрологические и технические характеристики

Метрологические характеристики средства измерений приведены в таблице 3.

Таблица 3 -

Наименование характеристики	Значение
Диапазоны измерений давления, МПа (кгс/см2)	от 0 до 3 (от 0 до 30) от 0 до 6 (от 0 до 60) от 0 до 10 (от 0 до 100) от 0 до 15 (от 0 до 150) от 0 до 20 (от 0 до 200) от 0 до 25 (от 0 до 250) от 0 до 30 (от 0 до 300) от 0 до 40 (от 0 до 400) от 0 до 60 (от 0 до 600) от 0 до 125 (от 0 до 1250)
Пределы допускаемой приведенной1) погрешности измерений давления, %	±0,6
Диапазоны измерений силы, Н (кгс)	от 0 до 7850 (от 0 до 800) от 0 до 14710 (от 0 до 1500) от 0 до 29420 (от 0 до 3000) от 0 до 58840 (от 0 до 6000) от 0 до 117680 (от 0 до 12000) от 0 до 245170 (от 0 до 25000)
Пределы допускаемой приведенной1) погрешности измерений силы, %	±0,6
1) За нормирующее значение принимается значение диапазона измерений измерительного канала.

Основные технические характеристики средства измерений приведены в таблице 4.

Таблица 4 - Основные технические

Наименование характеристики	Значение
Условия эксплуатации:
- температура окружающего воздуха, оС	от +15 до +25
- относительная влажность окружающего воздуха, %	от 30 до 80
- напряжение питающей сети, В	220 ± 22
- частота питающей сети, Гц	50 ± 1

Знак утверждения типа

наносится типографским способом на титульный лист паспорта и руководства по эксплуатации Системы.

Комплектность средства измерений

Комплектность средства измерений приведена в таблице 5.

Таблица 5 - Комплектность Системы

Наименование	Обозначение	Количество, шт.
Система информационно-измерительная	СИИ-1	1
«Система информационно-измерительная СИИ-1. Руководство по эксплуатации»	А-1562 РЭ	1
«Система информационно-измерительная СИИ-1. Паспорт»	А-1562 ПС	1
«Система информационно-измерительная СИИ-1. Руководство оператора»	А-1562 РО	1
«Государственная система обеспечения единства измерений. Система информационноизмерительная СИИ-1. Методика поверки»		1

Сведения о методиках (методах) измерений

приведены в разделе «1.4 Устройство и работа» документа А-1562 РЭ «Система информационно-измерительная СИИ-1. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 22 октября 2019 г. № 2498 «Об утверждении Государственной поверочной схемы для средств измерений силы»;

Приказ Росстандарта от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа».

Правообладатель

Федеральное казенное предприятие «Пермский пороховой завод» (ФКП «Пермский пороховой завод»)

ИНН 5908006119

Юридический адрес: 614101, г. Пермь, ул. Гальперина, д. 11

Телефон: (342) 250-19-19, 250-19-01, факс: (342) 250-19-05

E-mail: ppz@perm.ru

Web-сайт: www.fkpppz.ru

Изготовитель

Федеральное казенное предприятие «Пермский

(ФКП «Пермский пороховой завод»)

ИНН 5908006119

Юридический адрес: 614101, г. Пермь, ул. Гальперина, д. 11

Телефон: (342) 250-19-19, 250-19-01, факс: (342) 250-19-05

E-mail: ppz@perm.ru

Web-сайт: www.fkpppz.ru

Испытательный центр Федеральное бюджетное учреждение «Государственный стандартизации, метрологии и испытаний в Пермском крае» (ФБУ «Пермский ЦСМ») Адрес: 614068, г. Пермь, ул. Борчанинова, д. 85 Телефон: (342) 236-31-00, факс: (342) 236-23-46 E-mail: pcsm@permcsm.ru

Web-сайт: http://www.permcsm.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311973.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «26» декабря 2024 г. № 3121

Регистрационный № 94253-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы    программно-технические

автоматизации пожаротушения MKLogic

Назначение средства измерений

Комплексы программно-технические микропроцессорной системы автоматизации пожаротушения MKLogic (далее - комплексы) предназначены для измерений и контроля параметров технологических процессов и управления положением или состоянием исполнительных механизмов, путем измерения и генерации силы постоянного электрического тока в диапазоне 4^20 мА и измерения электрического сопротивления от подключаемых первичных измерительных преобразователей.

Описание средства измерений

Принцип действия комплексов программно-технических микропроцессорной системы автоматизации пожаротушения MKLogic основан на аналого-цифровом преобразовании сигналов, которые поступают на модули ввода и цифро-аналоговом преобразовании с выдачей сигналов посредством модулей вывода. Функции вычисления, обработки и архивирования значений параметров технологических процессов выполняет центральный контроллер.

Комплексы предусматривают возможность:

• -   автоматического измерения и отображения значений технологических параметров и документирования данных;

• -   предупредительной и аварийной сигнализации по уставкам, заданным программным путем;

• -   подключения к системам специальной аппаратуры: центров пожарной сигнализации, извещателей пламени, ручных пожарных извещателей и т.д.

• -   автоматического и ручного режимов управления пожаротушением и технологических процессов.

В зависимости от назначения комплексы могут включать в себя измерительные каналы двух типов: каналы измерения технологических параметров и каналы формирования управляющих унифицированных аналоговых сигналов.

В каналах формирования управляющих аналоговых сигналов информация, вводимая оператором или формируемая программным путем в центральном контроллере комплекса посредством модулей вывода аналоговых сигналов, преобразуется в унифицированный сигнал силы постоянного тока.

Комплексы программно-технические микропроцессорной системы автоматизации пожаротушения MKLogic являются проектно-компонуемым изделием. В зависимости от исполнения, в состав комплекса может входить следующее типовое оборудование:

• -   промежуточные измерительные преобразователи, осуществляющие нормализацию сигналов и гальваническую развязку цепей первичных измерительных преобразователей (исполнительных устройств) и входных цепей аналоговых модулей ввода-вывода;

• -   аналоговые модули ввода-вывода утвержденного типа, производящие аналого-цифровые и цифро-аналоговые преобразования;

• -   контроллер центральный (КЦ) с прикладным программным обеспечением, осуществляющий обработку цифровых сигналов, полученных от модулей аналогового ввода и приведение их к единицам измеряемого физического параметра, а также формирование и выдачи управляющих команд на модули аналогового вывода;

• -   автоматизированное рабочее место (АРМ) оператора, предназначенное для визуализации технологического процесса, формирования отчетных документов и хранения архивов данных.

Нанесение знака поверки на средство измерений не предусмотрено.

Заводской (серийный) номер, идентифицирующий каждый экземпляр средства измерений, наносится на металлическую табличку с помощью металлографии или гравировки, табличка с наименованием комплекса и серийным номером наклеена на обратной стороне дверцы шкафа, в верхней части. Номер имеет цифровое обозначение, состоящее из сочетания арабских цифр.

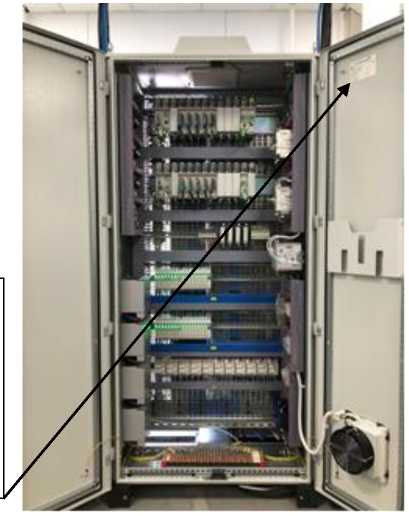

Общий вид шкафов комплекса приведен на рисунке 1.

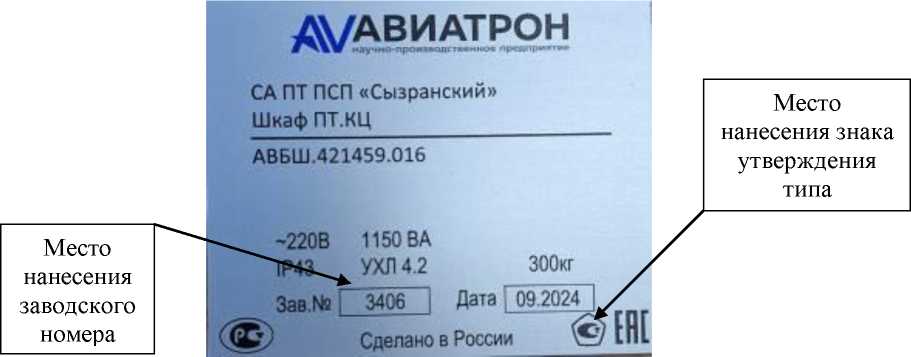

Места нанесения знака утверждения типа и заводского номера приведены на рисунке 2.

Пломбирование комплекса не основана на использовании встроенного монтируются компоненты комплекса.

Основные метрологические

Таблица 1 - Метрологические характеристики подключаемых первичных измерительных преобразователей

Функциональное назначение первичного измерительного преобразователя	Пределы допускаемой приведенной погрешности, % от диапазона измерений	Пределы допускаемой абсолютной погрешности
ПИП избыточного давления жидких сред, за исключением нефти/нефтепродукта	±0,2	-
ПИП избыточного давления/разрежения газа	±0,4	-
ПИП перепада давления сред вспомогательных систем	±0,4	-
ПИП силы тока, напряжения, мощности	±1,0	-
ПИП виброскорости	±10,0	-
ПИП загазованности воздуха парами углеводородов, % НКПРП*	±5,0	-
ПИП измерения расхода при измерении объемного расхода с помощью накладных ультразвуковых расходомеров поверенных имитационным (беспроливным) методом	±1,0	-
ПИП измерения расхода при измерении объемного расхода с помощью накладных ультразвуковых расходомеров, поверенных проливным методом со сличением показаний расходомера с эталоном	±0,5	-

Функциональное назначение первичного измерительного преобразователя	Пределы допускаемой приведенной погрешности, % от диапазона измерений	Пределы допускаемой абсолютной погрешности
ПИП измерения расхода при измерении объемного расхода с помощью врезных ультразвуковых расходомеров, поверенных имитационным (беспроливным) методом	±0,5	-
ПИП измерения расхода при измерении объемного расхода с помощью врезных ультразвуковых расходомеров поверенных проливным методом со сличением показаний расходомера с эталоном	±0,3	-
ПИП измерения силы постоянного тока в диапазоне от 4 до 20 мА	±0,1	-
ПИП уровня жидкости во вспомогательных емкостях	-	±10,0 мм
ПИП температуры других сред	-	±2,0 °С

Таблица 2 -

Таблица 3 -

и ввода-вывода аналоговых сигналов

Наименование средства измерений	Регистрационный номер в Федеральном информационном фонде
Контроллеры программируемые логические MKLogic-500	65683-16
Контроллеры программируемые логические MKLogic200 A	85559-22

Программное обеспечение

Программное обеспечение комплексов можно разделить на 3 группы - встроенное ПО, хранящееся в энергонезависимой памяти измерительных модулей, прикладное ПО центрального контроллера (ПО среднего уровня), включающее в себя программный компонент fScale и внешнее ПО (ПО верхнего уровня), устанавливаемое на персональный компьютер в качестве системы отображения (визуализации) на АРМ оператора -SCADA-системы производства различных разработчиков: iFIX (фирма «Intellution». США), Сириус-ИС (НПП «Вира Реалтайм», Россия), Альфа Платформа («Атомик Софт», Россия) и др.

Загрузка встроенного программного

из памяти осуществляется посредством записи кода-блокировки в специальные защитные регистры.

В программном компоненте fScale из состава прикладного ПО центрального контроллера реализовано приведение кодов АЦП к физическим величинам.

К метрологически значимому ПО относятся встроенное программное обеспечение модулей измерительных и программный компонент fScale в составе прикладного ПО центрального контроллера. Остальные структуры ПО комплекса не являются метрологически значимыми.

Идентификационные данные метрологически значимого ПО приведены в описаниях типа средств измерений (таблица 3) и в таблице 4.

Таблица 4 - Идентификационные данные ПО комплексов

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	fScale
Номер версии (идентификационный номер) ПО	1.3
Цифровой идентификатор ПО	9031
Алгоритм вычисления цифрового идентификатора программного обеспечения	CRC16

ПО комплексов, предназначенное для управления работой модулей и предоставления измерительной информации по стандартным протоколам, не влияет на метрологические характеристики средства измерений (метрологические характеристики комплекса нормированы с учетом ПО). Программная защита ПО и результатов измерений реализована на основе системы паролей и разграничения прав доступа. Механическая защита ПО основана на использовании встроенного механического замка на дверях шкафов, в которых монтируются компоненты комплекса.

Уровень защиты ПО комплексов от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Таблица 5 - Метрологические характеристики входных измерительных каналов с учетом погрешности подключаемых первичных измерительных преобразователей

Наименование характеристики	Значение
1	2
- канал измерения избыточного давления жидких сред, за исключением нефти/нефтепродукта	Пределы допускаемой приведенной погрешности ±0,3 % от диапазона
- канал измерения избыточного давления/разрежения газа	Пределы допускаемой приведенной погрешности ±0,6 % от диапазона
- канал измерения перепада давления сред вспомогательных систем	Пределы допускаемой приведенной погрешности ±0,6 % от диапазона
- канал измерения силы тока, напряжения, мощности	Пределы допускаемой приведенной погрешности ±1,5 % от диапазона
- канал измерения виброскорости	Пределы допускаемой приведенной погрешности ±15 % от диапазона

Наименование характеристики	Значение
- канал измерения расхода при измерении объемного расхода с помощью накладных ультразвуковых расходомеров, поверенных имитационным (беспроливным) методом	Пределы допускаемой приведенной погрешности ±1,5 % от диапазона
- канал измерения расхода при измерении объемного расхода с помощью накладных ультразвуковых расходомеров, поверенных проливным методом со сличением показаний расходомера с эталоном	Пределы допускаемой приведенной погрешности ±0,75 % от диапазона
- канал измерения расхода при измерении объемного расхода с помощью врезных ультразвуковых расходомеров, поверенных имитационным (беспроливным) методом	Пределы допускаемой приведенной погрешности ±0,75 % от диапазона
- канал измерения расхода при измерении объемного расхода с помощью врезных ультразвуковых расходомеров, поверенных проливным методом со сличением показаний расходомера с эталоном	Пределы допускаемой приведенной погрешности ±0,45 % от диапазона
- канал измерения силы постоянного тока в диапазоне от 4 до 20 мА	Пределы допускаемой приведенной погрешности ±0,15 % от диапазона
- канал измерения уровня жидкости во вспомогательных емкостях	Пределы допускаемой абсолютной погрешности ±15 мм
- канал измерения температуры других сред	Пределы допускаемой абсолютной погрешности ±3 ° С
Диапазоны измерения физических величин:
- избыточного давления, МПа	от 0 до 16
- разрежения, МПа	от 0 до 0,1
- перепада давления, МПа	от 0 до 14
- температуры, °C	от -100 до +200
- расхода, м3/ч	от 0,1 до 20000
- уровня, мм	от 0 до 23000
- загазованности, % НКПРП	от 0 до 100
- виброскорости, мм/с	от 0 до 30
- осевого смещения ротора, мм	от -5 до 5
- силы тока, потребляемого нагрузкой (с учетом понижения токовым трансформатором) , А	от 0 до 5
- напряжения нагрузки, В	от 0 до 12000
- сопротивления, Ом	от 30 до 180
- силы тока, мА	от 4 до 20
- мощность, Вт/В^А	от 0 до 40000000
* НКПРП - Нижний концентрационный предел распространения пламени

Таблица 6 - Метрологические характеристики выходных измерительных каналов типа «4- 20 мА униполярный».

Наименование характеристики	Значение
- канал цифро-аналогового преобразования силы постоянного тока в диапазоне от 4 до 20 мА	Пределы допускаемой приведенной погрешности ±0,25 % от диапазона

Таблица 7 - Основные технические характеристики комплексов

Наименование характеристики	Значение
Рабочие условия эксплуатации промежуточных измерительных преобразователей и модулей ввода-вывода:
- температура окружающего воздуха, °С	от 0 до +40
- относительная влажность при температуре 25 °С, %	до 90 без конденсации влаги
- атмосферное давление, кПа	от 84 до 107
Параметры электропитания от сети переменного тока:
- напряжение, В	от 187 до 264
- частота, Гц	50±0,4

Знак утверждения типа наносится

на табличку шкафа методом наклейки или трафаретной печати и на титульные листы формуляра и руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 8 - Комплектность

Наименование	Обозначение	Количество (шт.)
Контроллер программируемый логический MKLogic-500 (состав модулей определяется заказчиком) Контроллер программируемый логический MKLogic200 A (в конфигурации по заказу) Барьеры искрозащиты MIB-200 Ex (по заказу) Преобразователи измерительные IM, IMS, MK	-	количество в
(по заказу)		соответствии с
Преобразователи измерительные IM, IMX (по заказу) Преобразователи измерительные MACX (по заказу)	-	заказом
Преобразователи измерительные S, K, H (по заказу) Преобразователи серии ЕТ (по заказу)	-
Преобразователи измерительные серии SCA (по	-
заказу)	-
Комплект ЗИП	-	1
Комплект эксплуатационных документов:	26.20-52-00137093-
Руководство по эксплуатации	2021 РЭ	1
Формуляр	26.20-52-00137093-
	2021 ФО	1

Сведения о методиках (методах) измерений

приведены в разделе 2.3 «Использование ПТК ПТ» Руководства по эксплуатации 26.30-53-00137093-2021 РЭ на ПТК МПСА ПТ «MKLogic».

Нормативные и технические документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1^10^-16 до 100 А»;

Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;

ТУ 26.30-53-00137093-2021. Программно-технический комплекс микропроцессорной системы автоматизации пожаротушения «MKLogic». Технические условия.

Правообладатель

Общество с ограниченной ответственностью «Научно-производственное предприятие «Авиатрон» (ООО «НПП «Авиатрон»)

ИНН 0278101474

Юридический адрес: 450071, Республика Башкортостан, г. Уфа, ул. 50 лет СССР,

д.42, к. 3

Телефон: +7 (347) 216-38-26

Факс: +7 (347) 216-38-26

E-mail: mail@aviatron-ufa.ru

Web-сайт: https://aviatron-ufa.ru/

Изготовитель

Общество с ограниченной ответственностью «Научно-производственное предприятие «Авиатрон» (ООО «НПП «Авиатрон»)

ИНН 0278101474

Адрес: 450071, оссия, Республика Башкортостан, г. Уфа, ул. 50 лет СССР, д. 42, к. 3

Адрес места осуществления деятельности: 450056, Республика Башкортостан, г. Уфа, ул. Мокроусовская, д. 2/18, помещ. 2

Телефон: +7 (347) 216-38-26

Факс: +7 (347) 216-38-26

E-mail: mail@aviatron-ufa.ru

Web-сайт: https://aviatron-ufa.ru/

Испытательный центр

Федеральное Бюджетное Учреждение «Государственный региональный центр стандартизации, метрологии и испытаний имени А.М. Муратшина в Республике Башкортостан» (ФБУ «ЦСМ им. А.М. Муратшина в Республике Башкортостан») Адрес: 450006, г. Уфа, б-р Ибрагимова, д. 55/59

Телефон/факс: 8 (347) 276-78-74

E-mail: info@bashtest.ru

Web-сайт: http://www.bashtest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314570.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «26» декабря 2024 г. № 3121

Регистрационный № 94254-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователь переменного напряжения 792А

Назначение средств измерений

Преобразователь переменного напряжения 792А (далее по тексту - преобразователь) предназначен для измерений переменного электрического напряжения от 10 мВ до 1000 В в диапазоне частот от 10 Гц до 1 МГц.

Описание средства измерений

К настоящему типу СИ относится преобразователь переменного напряжения 792А с заводским № ИН:02566450.01.

Принцип действия преобразователя переменного напряжения 792А основан на разновременном сравнении действующего значения переменного напряжения с постоянным напряжением посредством специального запатентованного термопреобразователя.

Преобразователь переменного напряжения 792А представляет собой:

• - основной блок (792А АС/DC TRANSFER STANDARD) в металлическом корпусе с расположенными на его передней панели переключателем диапазонов измерений; светодиодным индикатором «OVERLOAD» (ПЕРЕГРУЗКА); специальным гнездом для подключения напряжения источника питания; гнездами-зажимами для подключения защитного заземления и 6¹/2 разрядного цифрового вольтметра постоянного напряжения. На задней панели расположен соединитель типа «N» для подключения специального входного переключателя;

• - источник питания (792A-7001 POWER PACK) в металлическом корпусе с расположенными на его передней панели переключателем рода работы и светодиодными индикаторами рода работы - «CHARGE» (ЗАРЯД БАТАРЕИ), «LOW BAT» (НИЗКИЙ УРОВЕНЬ ЗАРЯДА БАТАРЕИ), «OPERATE» (РАБОТА) и специальным гнездом для подключения напряжения питания основного блока. На задней панели источника питания находится разъем для подключения шнура питания, переключатель напряжения питания - «I» (ВКЛ), «О» (ВЫКЛ);

• - добавочный резистор (792A-7002 1000 V RANGE RESISTOR) в металлическом корпусе для обеспечения диапазона измерений 1000 В с обозначенными входным и выходным разъемами;

• - специальный переключатель (792А-7003 TRANSFER SWITCH) в металлическом корпусе с двумя парами входных гнезд-зажимов «INPUT 1» (ВХОД 1) и «INPUT 2» (ВХОД 2) для подключения измеряемого напряжения и (или) напряжения постоянного тока; переключателем выбора режима работы «INPUT 1» (ВХОД 1), «INPUT 2» (ВХОД 2) или «OFF» (ВЫКЛ); выходным соединителем типа «N» для подключения к основному блоку.

Общий вид преобразователя переменного напряжения 792А представлен на рисунке 1.

Нанесение знака поверки на преобразователь переменного напряжения 792А не предусмотрено.

Специальный переключатель

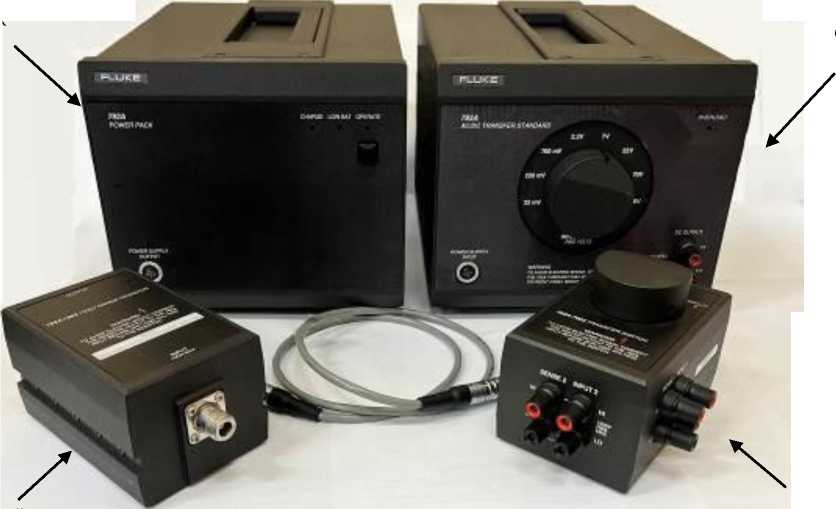

Рисунок 1 - Общий вид преобразователя переменного напряжения 792А

Место нанесения пломбы в виде наклейки, исключающей несанкционированный доступ к внутренним элементам и точкам настройки добавочного резистора (792A-7002 1000 V RANGE RESISTOR) показано на рисунке 2. Заводской номер в цифровом формате нанесен на маркировочную наклейку, представленную на рисунке 3.

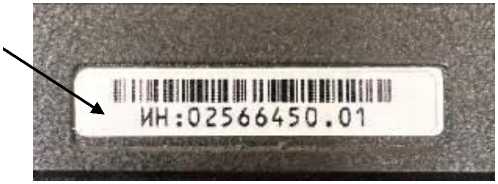

вид маркировочной наклейки, место нанесения заводского номера

Метрологические и технические характеристики

Метрологические и технические характеристики преобразователя приведены в таблицах 1 и 2.

Таблица 1 - Метрологические характеристики преобразователя

Верхнее значение поддиапазона измерений	ивх	Пределы допускаемой абсолютной погрешности, ± 10-6 • К • Ubx
		Значения коэфс				)ициента К при частоте
		10 Гц	20 Гц	1 кГц	10 кГц	20 кГц	50 кГц	100 кГц	1 МГц
22 мВ	10 мВ	1000	500	300	300	300	700	1500	5000
220 мВ	100 мВ	600	150	60	60	80	110	300	2500
700 мВ	300 мВ	600	150	60	60	80	110	300	2500
	600 мВ	900	300	60	60	80	100	300	2500
2,2 В	1 В	600	150	20	45	55	75	150	500
	2 В	900	300	20	45	55	75	150	500
7 В	2 В	600	150	25	45	55	75	150	530
	6 В	900	300	20	45	55	75	150	520
22 В	10 В	600	150	20	45	55	75	150	590
	20 В	900	300	20	45	55	75	150	590
70 В	20 В	600	150	25	45	55	75	150
	60 В	900	300	20	45	55	75	150
220 В	100 В	600	150	30	45	55	75	150
	200 В	900	300	27	45	55	75	150
1000 В	200 В	300	95	40	45	55	75	150
	600 В			27	45	55	75	150

Таблица 2 - Технические

Наименование характеристики	Значение
Условия эксплуатации:
- диапазон температур окружающего воздуха, °С	от +18 до +28
- относительная влажность окружающего воздуха, %	до 75 при 28 °С
- атмосферное давление, кПа	от 84 до 104
Время предварительного прогрева, мин.	30
Питание от сети переменного тока: - частота, Гц	50 - 60
- напряжение, В	230 ± 23
Потребляемая мощность, ВА, не более	45
Время работы батареи источника питания, ч.: - в диапазоне напряжений 22 - 700 мВ	24
- в диапазоне напряжений 2,2 - 1000 В	72
Габаритные размеры (В^Ш^Г), мм, не более: - 792А АС/DC TRANSFER STANDARD	178x216x305
- 792A-7001 POWER PACK	178x216x305
- 792A-7002 1000 V RANGE RESISTOR	76x89x140
- 792А-7003 TRANSFER SWITCH	76x89x140
Масса, кг, не более: - 792А АС/DC TRANSFER STANDARD	8,4
- 792A-7001 POWER PACK	8,9
- 792A-7002 1000 V RANGE RESISTOR	1,6
- 792А-7003 TRANSFER SWITCH	1,6

Таблица 3 - Показатели надежности

Наименование характеристики	Значение
Наработка до отказа, ч, не менее	10000
Средний срок службы, лет	10

Знак утверждения типа наносится

на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 4  - Комплектность преобразователя переменного напряжения 792А

(зав. № ИН:02566450.01)

Наименование	Обозначение	Количество
Преобразователь состоит из:
- основной блок	Fluke 792А АС/DC TRANSFER STANDARD	1 шт.
- источник питания	Fluke 792A-7001 POWER PACK	1 шт.
- добавочный резистор	Fluke 792A-7002 1000 V RANGE RESISTOR	1 шт.
- переключатель	Fluke 792А-7003 TRANSFER SWITCH	1 шт.
- сетевой кабель		1 шт.
- руководство по эксплуатации		1 шт.
- кабель соединительный		1 шт.
- паспорт	ПС № 0056-2024	1 экз.

Сведения о методиках (методах) измерений

приведены в главе 3 «Эксплуатация», раздела 3.22 «Проведение преобразования» документа «Преобразователь переменного напряжения 792А. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»

Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10^-1 до 2^10⁹ Гц, утвержденная приказом Росстандарта от 18 августа 2023 г. № 1706.

Правообладатель

«Fluke Corporation», США

Юридический адрес: P.O. Box 9090, Everett, WA 98206-9090, USA

Телефон: +1-425-347-6100

Факс: +1-425-347-6100

Web-сайт: www.fluke.com

Изготовитель

«Fluke Corporation», США

Юридический адрес: P.O. Box 9090, Everett, WA 98206-9090, USA

Телефон: +1-425-347-6100

Факс: +1-425-347-6100

Web-сайт: www.fluke.com

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (ФГУП «ВНИИМ им Д.И. Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19, лит. Д

Телефон: (812) 251-76-01

Факс: (812) 713-01-14

Е-mail: info@vniim.ru

Web-сайт: www.vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314555.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «26» декабря 2024 г. № 3121

Регистрационный № 94255-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи давления и температуры измерительные МТУ-08

Назначение средства измерений

Преобразователи давления и температуры измерительные МТУ-08 (далее -преобразователи) предназначены для измерений давления и температуры жидкостей и газов на различных технологических установках.

Описание средства измерений

Принцип действия преобразователей при измерении давления основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента (ЧЭ) датчика давления. С ЧЭ, представляющего собой интегральный тензометрический преобразователь давления, сигнал в виде напряжения поступает на вход аналого-цифрового преобразователя (АЦП).

Принцип действия преобразователя при измерении температуры на использовании зависимости сопротивления сопротивления от температуры. Сопротивление в напряжение, поступающее на вход АЦП.

Управление работой АЦП осуществляется режим работы аналого-цифрового преобразователя данные, которые затем записываются в энергонезависимую память преобразователя.

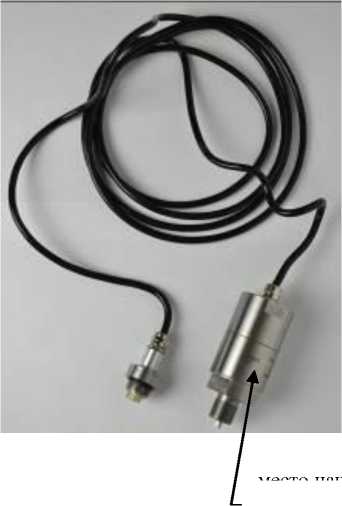

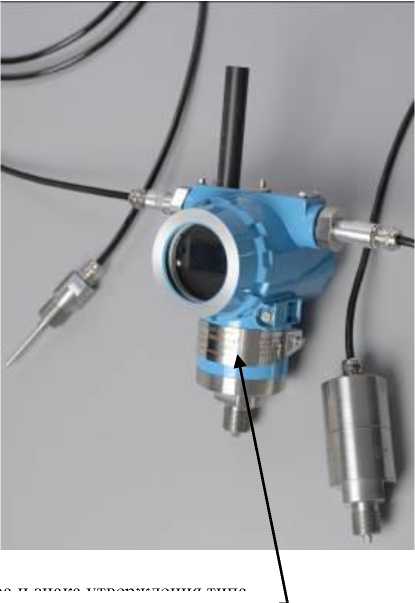

Преобразователи представляют собой корпус, внутри которого установлены датчик давления, электронная плата и батарейный отсек (элемент питания). Датчик температуры может быть встроенный, установленный в корпусе преобразователя рядом с датчиком давления, или выносной съемный. В некоторых исполнениях преобразователей может быть выносной съемный датчик давления.

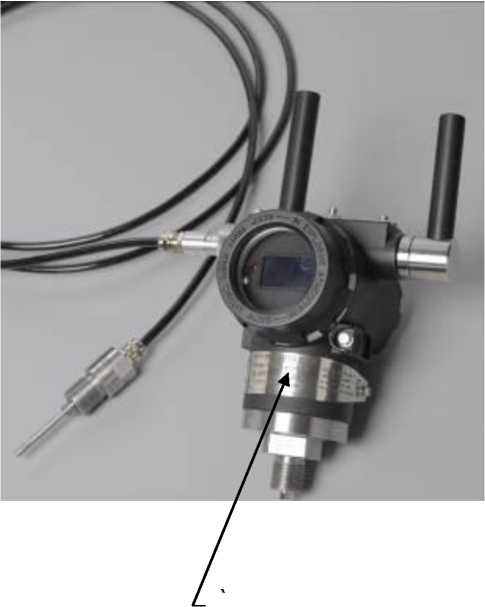

В зависимости от исполнения у преобразователя может присутствовать индикатор.

Связь преобразователя с внешними устройствами возможна посредством проводного интерфейса USB или при помощи радиоканала в некоторых исполнениях.

Питание электронных компонентов осуществляется от литий-тионилхлоридных элементов питания типоразмера С напряжением 3,6 В.

Преобразователи выпускаются во взрывозащищенном или общепромышленном исполнении.

Преобразователи имеют исполнения МТУ-08.01.01, МТУ-08.01.01R, МТУ-08.02.01, МТУ-08.02.01R, МТУ-08.01.02, МТУ-08.01.02R, МТУ-08.02.02, отличающиеся по типу питания и передаче данных, наличию и типу датчика температуры, наличию выносного датчика давления, диапазону измерений давления, погрешностям измерений давления и температуры, габаритным размерам, по наличию индикатора.

Структура условного обозначения преобразователей МТУ-08:

MTy-08.XX.XX.XXR-XXX-XXX-Ex-XX-X-XXX

Преобразователь давления и температуры измерительный МТУ-08

Тип датчика температуры

01 - встроенный в корпус преобразователя

02 - выносной съемный

Наличие выносного датчика давления

01 - отсутствует

02 - выносной съемный

Тип индикатора

IO - OLED-индикатор

IL - LED-индикатор

Наличие дополнительного радиоканала

Верхний предел измерений давления, МПа

Приведенная погрешность канала измерения давления*, %

Ех - взрывозащищенное исполнение

Без обозначения - общепромышленное исполнение

Тип дополнительного радиоканала

без обозначения - радиоканал ISM

LW - радиоканал LoRaWAN 868 МГц

Характеристики радиоканала ISM (вид модуляции, частота, мощность)

• 3 - LoRa, 433 МГц, 10 мВт

• 4 - LoRa, 868 МГц, 25 мВт______________________________________

Длина щупа выносного датчика температуры, мм

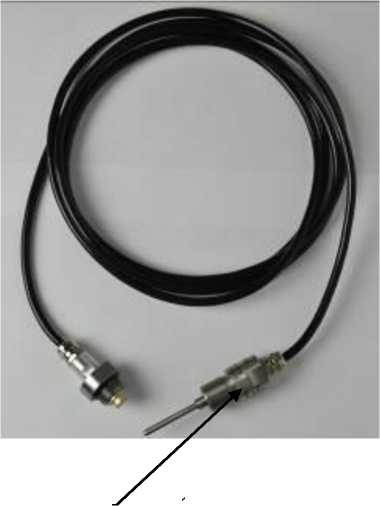

виде цифрового обозначения наносится на преобразователя, выносные датчики давления и температуры (при наличии). Способ нанесения - лазерный.

Знак поверки наносится в соответствующий раздел паспорта и/или на свидетельство о поверке. Нанесение знака поверки на преобразователь не предусмотрено.

Пломбирование преобразователей не предусмотрено. Общий вид преобразователей представлен на рисунке 1.

Программное обеспечение

Программное обеспечение преобразователей «МТУ-08» разделено на 2 группы -встроенное программное обеспечение и внешнее, устанавливаемое на персональный компьютер.

Встроенное программное обеспечение устанавливается в энергонезависимую память микроконтроллера преобразователей в производственном цикле на заводе-изготовителе. Текущие значения идентификационных признаков конкретного экземпляра преобразователя указываются в паспорте в процессе выпуска преобразователей из производства или ремонта и проверяются на соответствие в процессе первичной и периодической поверки преобразователя.

Внешнее программное обеспечение «Манограф» представляет собой программу для работы с преобразователями МТУ (далее - ПО «Манограф»).

ПО «Манограф» - программа, выполняющая следующие функции:

• - отображение информации о преобразователе, в том числе и идентификационных и защитных признаков; установка времени часов преобразователя;

• - задание режима работы преобразователя и запуск в работу;

• - чтение данных измерений в виде кодов АЦП из энергонезависимой памяти преобразователя и преобразование их в значения измеряемых величин (давление температуры) с использованием градуировочных коэффициентов;

• - отображение данных измерений в табличном виде;

• - отображение данных измерений в графическом виде;

• - сохранение данных измерений в текстовый файл.

Уровень защиты программного обеспечения от непреднамеренных преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблицах 1 и 2.

Таблица 1 -

ПО «МТУ-08»

данные

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	МТУ-08.ХХ.ХХ*
Номер версии (идентификационный номер) ПО	ХХ09**
Цифровой идентификатор ПО	32 шестнадцатеричные цифры
Алгоритм вычисления контрольной суммы исполняемого кода	MD5
Примечание: * - символ «X» зависит от исполнения преобразователя, может быть цифрой от 0 до 9; ** - в качестве символов «X» используются шестнадцатеричные цифры.

Таблица 2 - Идентификационные данные внешнего ПО «Манограф»

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	«Манограф»
Номер версии (идентификационный номер) ПО, не менее	1.3.88.355
Цифровой идентификатор ПО	-

Метрологические и технические характеристики

Таблица 3 -

Наименование характеристики	Значение
Верхний предел измерений избыточного давления, МПа 1	0,6; 1,6; 2,5; 4,0; 6,0; 10; 16; 25; 40; 60;100
Диапазон измерений температур: - встроенного датчика температуры - выносного датчика температуры	от -40 до +85 от -40 до +125
Пределы допускаемой приведенной погрешности канала измерений давления в диапазоне температур от -30 до +85 °С, % от ВПИ 1	±0,10; ±0,15; ±0,25; ±0,50; ±1,00
Пределы допускаемой абсолютной погрешности канала измерений температуры в диапазоне температур от -30 до +85 °С, °С 1	±0,20; ±0,25; ±0,40; ±0,50; ±1,00
1 значение указано в паспорте на преобразователь

Таблица 4 - Основные технические

Наименование характеристики	Значение
Рабочие условия эксплуатации:
Температура окружающей среды, °С	от -40 до +85
Относительная влажность, %, не более	95
Габаритные размеры, мм, не более:
- исполнения с дополнительным радиоканалом (разъемы РС7)	155x130x245
- исполнения без дополнительного радиоканала (разъемы РС7)	130x130x245
- исполнения с выносным датчиком температуры и	140x130x245
выносным датчиком давления (разъемы РС7)
- исполнения с дополнительным радиоканалом (разъемы	180x130x245
SF12)
- исполнения без дополнительного радиоканала (разъемы SF12)	155x130x245
- исполнения с выносным датчиком температуры и	190x130x245
выносным датчиком давления (разъемы SF12)
- выносной датчик температуры (корпус датчика без	024x70
указания длины щупа)
- выносной датчик давления	045x126
Напряжение питания, В	3,6
Маркировка взрывозащиты	1Ех ib IIB T4 Gb Х

Таблица 5 - Показатели надежности

Наименование характеристики	Значение
Средняя наработка на отказ, ч	20000
Средний срок службы, лет	5

Знак утверждения типа

наносится на корпус преобразователей лазерным способом, на титульный лист руководства по эксплуатации и паспорта типографическим способом.

Комплектность средства измерений

Таблица 6 - Комплектность п]

Обозначение конструкторской документации	Наименование, условное обозначение	Кол-во, шт.							Примечание
		и 1 J НН о ни о О об о Н	и pi J ни о ни о О об о Н	X W 1 НН о НН о о об н	х W pi J ни о ни С5 г4 о об о Н	X W 1 НН а НН О О об о н	х W pi J ни о ни (N С5 О об о Н	X W 1 НН о НН (N О о об о н
Изделие
МТУ 08.00.00.000	Преобразователь давления и температуры измерительный МТУ-08	1
МТУ 08.00.00.000-01			1
МТУ 08.00.00.000-02				1
МТУ 08.00.00.000-03					1
МТУ 08.00.00.000-04						1
МТУ 08.00.00.000-05							1
МТУ 08.00.00.000-06								1
Состав изделия
МТУ 08.08.00.000	Датчик температуры выносной			1	1			1
МТУ 08.09.00.000	Датчик давления выносной					1	1	1
Комплект ЗИП
	Комплект запасных частей, инструмента и принадлежностей 1	1
Документация
МТУ 08.00.00.000 ПС	Паспорт	1
МТУ 08.00.00.000 РЭ	Руководство по эксплуатации 2	1
-	Методика поверки 3	1
МТУ 08.00.00.000 ЗИ	Ведомость ЗИП	1
КИ 05.00.00.000-10 ЭТ	Этикетка 4	1							Кабель интерфейсный КИ-05Ех
ПО 003.00.000 РП Манограф	Руководство пользователя 5	1
«Манограф»	USB-флэш-накопитель с ПО 2	1
1 в соответствии с ведомостью МТУ 08.00.00.000 ЗИ; 2 допускается комплектовать один экземпляр на 4 преобразователя, поставляемых в один адрес; 3 поставляется по согласованию с Заказчиком; 4 при поставке преобразователей общепромышленного исполнения кабель интерфейсный КИ-05Ех заменяется кабелем МТУ 08.31.00.000; 5 поставляется на электронном носителе.

Сведения о методиках (методах) измерений

приведены в п. 4 «Описание и работа» МТУ 08.00.00.000 РЭ «Преобразователь давления и температуры измерительный МТУ-08. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к преобразователям давления и температуры измерительным МТУ-08

Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;

Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;

ТУ 26.51.52-005-82025857-2023  Преобразователь давления и температуры

измерительный МТУ-08. Технические условия.

Правообладатель

Общество с ограниченной ответственностью «Грант-Софт» (ООО «Грант-Софт») ИНН 0273078824

Юридический адрес:450112, Республика Башкортостан, г. Уфа, ул. Цветочная, д. 11

Телефон/факс: 8 (347) 216-40-68

Телефон: 8 (347) 292-39-83, 292-73-82, 292-15-42

E-mail: grant@grant-ufa.ru

Web-сайт: http://www.grant-ufa.ru

Изготовитель

Общество с ограниченной ответственностью «Грант-Софт» (ООО «Грант-Софт»)

ИНН 0273078824

Адрес: 450112, Республика Башкортостан, г. Уфа, ул. Цветочная, д. 11

Телефон/факс: 8 (347) 216-40-68

Телефон: 8 (347) 292-39-83, 292-73-82, 292-15-42

E-mail: grant@grant-ufa.ru

Web-сайт: http://www.grant-ufa.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний имени А.М. Муратшина в Республике Башкортостан» (ФБУ «ЦСМ им. А.М. Муратшина в Республике Башкортостан») Адрес: 450006, Республика Башкортостан, г. Уфа, б-р Ибрагимова, д. 55/59 Телефон/факс: 8 (347) 276-78-74

E-mail: info@bashtest.ru

Web-сайт: http://www.bashtest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314570.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «26» декабря 2024 г. № 3121

Регистрационный № 94256-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы тока TG245

Назначение средства измерений

Трансформаторы тока TG245 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

состоят из металлического в которой расположены

шин, проходящих сквозь тороидальные магнитопроводы с вторичными обмотками. Вторичные обмотки равномерно распределены по сердечникам магнитопроводов. Выводы вторичных обмоток пропущены через опорную трубу и подключены к контактной коробке, закрепленной на раме основания трансформаторов тока. Контактная коробка закрывается съемной крышкой, которая пломбируется для защиты от несанкционированного доступа. Высоковольтная изоляция внутри трансформаторов тока обеспечивается за счет элегазовой смеси. Трансформаторы тока предназначены для наружной установки. Рабочее положение в пространстве -вертикальное.

Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.

К трансформаторам тока данного типа относятся трансформаторы тока TG245 зав. № 1416/06, 1417/06, 1418/06.

Нанесение знака поверки на средство измерений не предусмотрено. номер, идентифицирующий каждый экземпляр средства измерений, на маркировочной табличке методом тиснения в виде цифрового обозначения.

Общий вид средства измерений с указанием места пломбировки и места заводского номера приведен на рисунке 1.

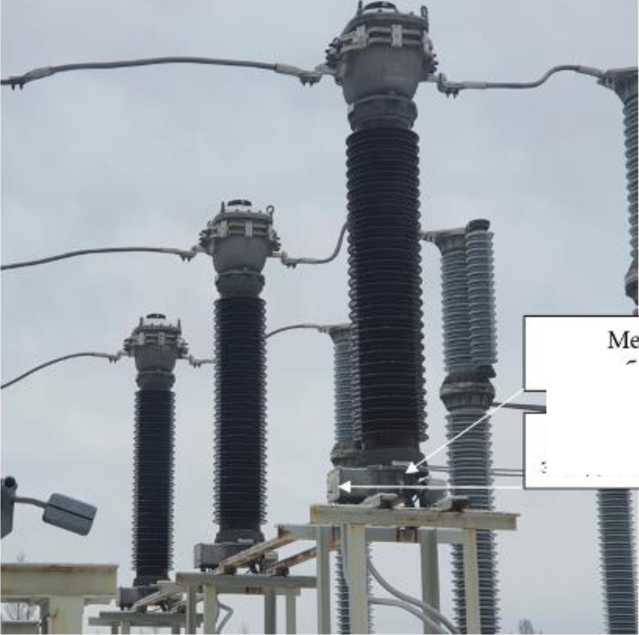

Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение для заводских номеров
	1416/06, 1417/06, 1418/06
Номинальное напряжение, кВ	220
Номинальный первичный ток 11ном, А	100
Номинальный вторичный ток 12ном, А	5
Номинальная частота Гном, Гц	50
Класс точности вторичной обмотки по ГОСТ 7746 для измерений и учета	0,2S
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А	25

Таблица 2 - Основные технические

Наименование характеристики	Значение
Условия эксплуатации: - температура окружающей среды, °С	от -55 до +45

Знак утверждения типа

наносится на титульный лист паспорта трансформатора тока типографским способом. Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.

Комплектность средства измерений

Таблица 3 - Комплектность

Наименование	Обозначение	Количество
Трансформатор тока	TG245	1 шт.
Паспорт	TG245	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе «Общие сведения» паспорта трансформатора тока.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 21 июля 2023 г. № 1491 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».

Правообладатель

Закрытое акционерное общество «АББ УЭТМ» (ЗАО «АББ УЭТМ»)

Юридический адрес: 620137, г. Екатеринбург, ул. Бархотская, д. 1 Телефон: +7 (343) 372-77-52

Факс: +7 (343) 372-77-53

Изготовитель

Закрытое акционерное общество «АББ УЭТМ» (ЗАО «АББ УЭТМ»)

Адрес: 620137, г. Екатеринбург, ул. Бархотская, д. 1 Телефон: +7 (343) 372-77-52

Факс: +7 (343) 372-77-53

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Телефон: +7 (495) 544-00-00

Факс: +7 (499) 124-99-96

E-mail: info@rostest.ru

Web-сайт: www.rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310639.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «26» декабря 2024 г. № 3121

Регистрационный № 94257-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анемометры сигнальные цифровые АСВЭ-3П

Назначение средства измерений

Анемометры сигнальные цифровые АСВЭ-3П предназначены для измерений скорости воздушного потока (ветра) и сигнализации при достижении предельно-допустимых значений.

Описание средства измерений

Конструктивно анемометры сигнальные цифровые АСВЭ-3П представляют собой цифровые приборы, состоящие из блока контроля, датчика скорости ветра ДСВ-2 и кабелей (соединительного и питания).

Принцип действия анемометров сигнальных цифровых АСВЭ-3П заключается в преобразовании частоты вращения крыльчатки чашечного типа в электрический сигнал, пропорциональный скорости воздушного потока. Результаты измерений отображаются на индикаторе.

Анемометры сигнальные цифровые АСВЭ-3П изготавливаются в двух исполнениях АСВЭ-3ПП или АСВЭ-3ПМ. Блок контроля изготавливается в пластмассовом корпусе (исполнение АСВЭ-3ПП) и в металлическом корпусе (исполнение АСВЭ-3ПМ) и представляет собой коробку, в которой расположена микроконтроллерная плата с блоком питания. На передней панели расположены трехразрядное цифровое табло, световые индикаторы и клавиши управления. Через разъемы блока контроля подключается кабель датчика скорости ветра ДСВ-2 и кабель питания.

Нанесение знака поверки на средство измерений не предусмотрено.

Заводской номер, обеспечивающий идентификацию каждого экземпляра средства измерений, наносится методом шелкографии или любым другим способом, обеспечивающим четкость и сохранность в течение всего срока службы прибора, на анемометр и имеет цифровое обозначение.

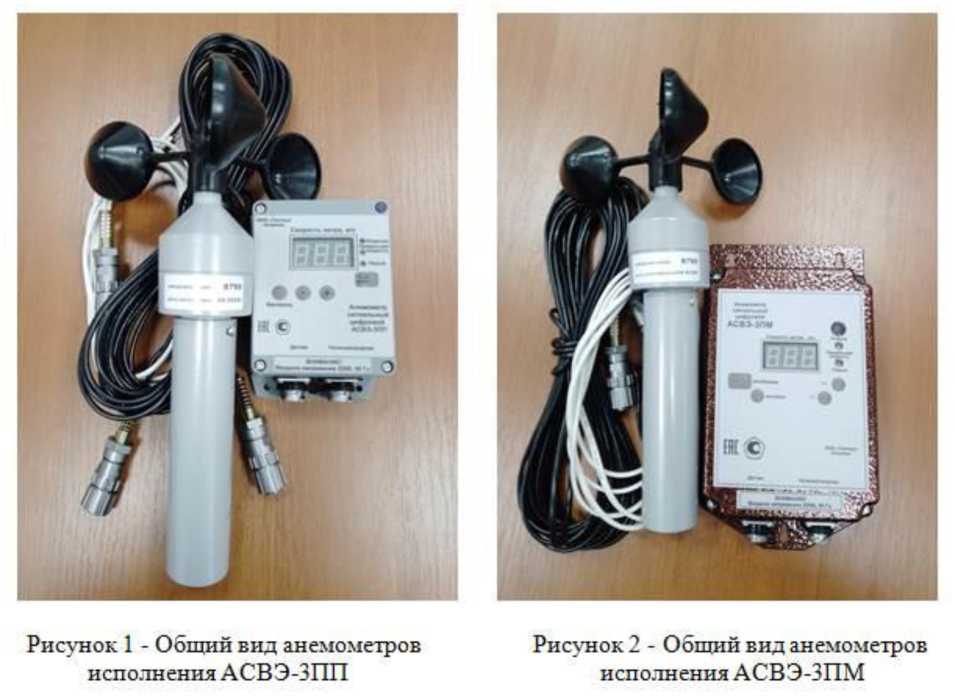

Общий вид анемометров сигнальных цифровых АСВЭ-3П представлен на рисунках 1 и 2.

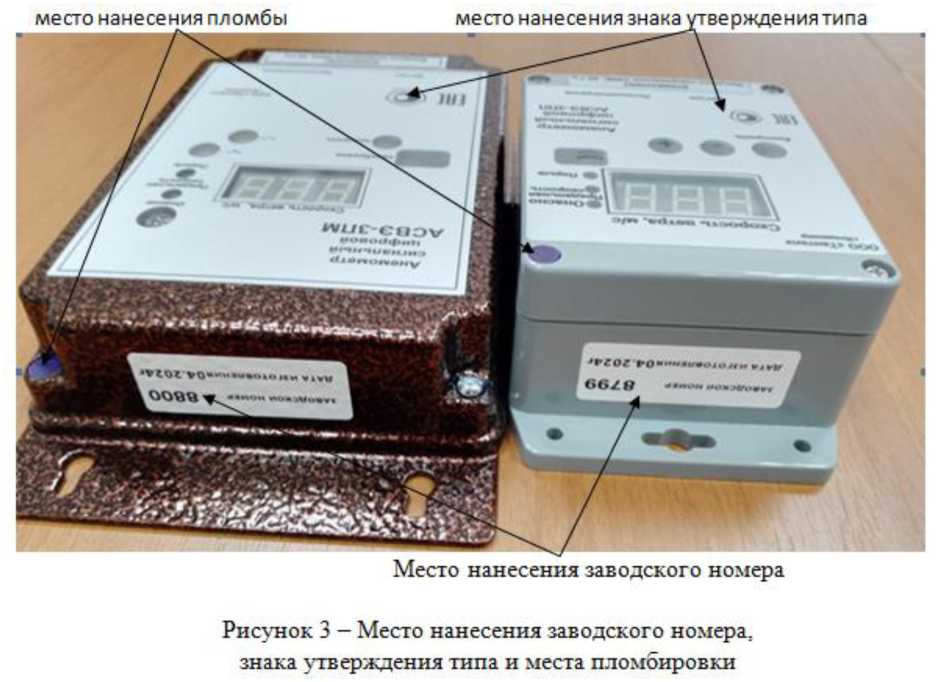

Места нанесения заводского номера, знака утверждения типа и места пломбировки представлены на рисунке 3.

Пломбирование средств измерений предусмотрено.

Программное обеспечение

Анемометры сигнальные цифровые АСВЭ-3П имеют встроенное, метрологически значимое программное обеспечение (ПО), предназначенное для обработки измерительной информации, индикации результатов измерений на индикаторе. Данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс пользователем.

Конструкция анемометров исключает возможность несанкционированного влияния на ПО и измерительную информацию. Уровень защиты ПО от непреднамеренных и преднамеренных изменений - высокий в соответствии с рекомендациями Р 50.2.077-2014. ПО защищено от преднамеренных изменений с помощью специальных программных средств.

Идентификационные данные ПО анемометров приведены в таблице 1.

Таблица 1 -

обеспечения

данные

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	ASV-3
Номер версии (идентификационный номер) ПО, не ниже - блока контроля АСВЭ-3ПП - блока контроля АСВЭ-3ПМ	P.02 П.02
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) - блока контроля АСВЭ-3ПП - блока контроля АСВЭ-3ПМ	1A8E F03F

Метрологические и технические характеристики

Таблица 2 -

Наименование характеристики	Значение
Диапазон измерений скорости воздушного потока, м/с	от 3,5 до 35,0
Пределы допускаемой абсолютной погрешности измерений скорости воздушного потока, м/с	±(0,5+0,04-V), где V-измеряемая скорость
Диапазон задания порога срабатывания сигнализации, м/с	от 5,0 до 35,0
Шаг задания порога срабатывания сигнализации, м/с	0,1
Пределы допускаемой абсолютной погрешности срабатывания сигнализации, м/с	±(0,6+0,04-V), где V-измеряемая скорость
Пределы дополнительной погрешности, вызванной изменением температуры окружающего воздуха от 20±2 °С в диапазоне рабочих температур на каждые 10 °С, м/с	±0,2

Таблица 3 - Технические

Наименование характеристики	Значение
Параметры электрического питания - переменного тока (с частотой 50±1) Гц, В - постоянного тока, В	от 187 до 244 от 10 до 30
Габаритные размеры, мм, не более - блок контроля АСВЭ-3ПП (длина^ширина^высота) - блок контроля АСВЭ-3ПМ (длина^ширина^высота) - датчик скорости ДСВ-2 (диаметрхдлина)	145x92x55 240x144x55 0 190x288

Наименование характеристики	Значение
Масса, кг, не более - блок контроля АСВЭ-3ПП	0,40
- блок контроля АСВЭ-3ПМ	1,45
- датчик скорости ДСВ-2	0,50
Условия эксплуатации: - температура окружающей среды, °С - для датчика скорости ДСВ-2	от -50 до +65
- для блоков контроля АСВЭ-3ПП и АСВЭ-3ПМ	от -40 до +55
- относительная влажность, %	от 20 до 90
- атмосферное давление, кПа	от 80 до 120

Знак утверждения типа

наносится на эксплуатационную документацию типографским способом и на переднюю панель анемометров фотохимическим методом в месте, указанном на рисунке 3.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Анемометр сигнальный цифровой	АСВЭ-3П	1 шт.
Паспорт	ВТНЛ 150000.000 ПС	1 экз.
Руководство по эксплуатации	ВТНЛ 150000.000 РЭ	1 экз.

Сведения о методиках (методах) измерений

изложены в разделе 8 «Режимы работы прибора» руководства по эксплуатации ВТНЛ 150000.000 РЭ.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 25 ноября 2019 г.  № 2815» Об утверждении

Государственной поверочной схемы для средств измерений скорости воздушного потока»;

ТУ 26.51.12-003-43179156-2023 Анемометр сигнальный цифровой АСВЭ-3П. Технические условия.

Правообладатель

Общество с ограниченной ответственностью «Тантал» (ООО «Тантал»)

ИНН 3328416460

Юридический адрес: 600026, г. Владимир, ул. Горького, д. 117, кв. 113

Телефон: 8(4922) 47-08-37

E-mail: tantal-vl@yandex.ru

Web-сайт: www.tnl33.ru

Изготовитель

Общество с ограниченной ответственностью «Тантал» (ООО «Тантал») ИНН 3328416460

Юридический адрес: 600026, г. Владимир, ул. Горького, д. 117, кв. 113 Адрес места осуществления деятельности: 601271, Суздальский р-н, н.п. Суходол, ул. Александрова, д. 43-А Телефон: 8(4922) 47-08-37 E-mail: tantal-vl@yandex.ru

Web-сайт: www.tnl33.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный стандартизации, метрологии и испытаний в г. Москве и (ФБУ «Рост'ест' Москва»)

Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31 Телефон: +7 (495) 544-00-00 Факс: +7 (499) 124-99-96

E-mail: info@rostest.ru

Web-сайт: www.rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310639.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «26» декабря 2024 г. № 3121

Регистрационный № 94258-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Контроллеры программируемые ТС80-М

Назначение средства измерений

Контроллеры программируемые ТС80-М (далее - контроллеры или приборы) предназначены для измерений и автоматического регулирования температуры (при использовании в качестве первичных преобразователей (датчиков) температуры термоэлектрических преобразователей).

Описание средства измерений

Принцип действия контроллеров основан на измерении и преобразовании электрических сигналов термо-ЭДС в цифровую форму с помощью аналого-цифрового преобразователя, с последующим отображением результатов преобразования на встроенном дисплее прибора и осуществлением (при необходимости) функции регуляторов в различных технологических процессах.

Приборы конструктивно выполнены в виде моноблочной конструкции со встроенными электронными модулями. Встроенные модули включают в себя процессорный модуль, измерительные модули сигналов различных датчиков, а также модули обработки и формирования управляющих сигналов. На лицевой панели прибора расположены два дисплея со светодиодной индикацией, светодиодная кривая состояния хода протекания процесса и клавиши управления, на задней панели - контактные клеммы для подключения питания прибора, датчиков и выходных устройств. Клавиши управления и наличие светодиодной кривой состояния хода протекания процесса позволяет записать в постоянное запоминающее устройство (ПЗУ) приборов до шести программ управления технологическими процессами.

Заводской номер контроллеров в виде цифрового обозначения, состоящего из арабских цифр, наносится на боковую сторону корпуса при помощи наклейки.

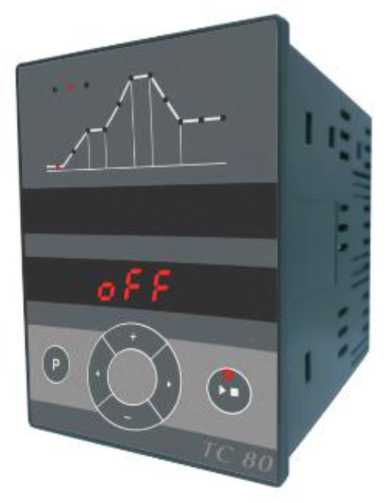

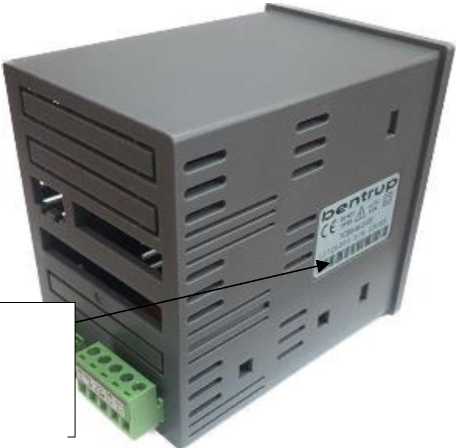

Фотографии общего вида контроллеров, а также место нанесения заводского номера приведены на рисунках 1-2.

Пломбирование контроллеров не предусмотрено.

Конструкция контроллеров не предусматривает нанесение знака поверки на его корпус.

Программное обеспечение

Программное обеспечение (ПО) приборов состоит только из встроенного, метрологически значимого, ПО. Данное ПО находится в ПЗУ, размещенном внутри корпуса контроллера, и недоступно для внешней модификации. Метрологические характеристики приборов нормированы с учетом влияния встроенного ПО. Идентификационные данные ПО приведены в таблице 1.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014 - не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО средства измерений (СИ) и измеренных данных.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений температуры (от термоэлектрического преобразователя с НСХ типа «К» по ГоСт Р 8.585-2001), °С	от -20 до +1200
Пределы допускаемой приведенной к диапазону измерений погрешности измерений, % 1)	±0,2
Примечание: 1) - Пределы допускаемой приведенной погрешности измерений температуры указаны с учетом абсолютной погрешности компенсации температуры холодного спая

Таблица 3 - Основные технические характеристики контроллеров

Наименование характеристики	Значение
Значение единицы младшего разряда диапазона измерений температуры, °С	1
Количество каналов измерений, шт.	1
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц	от 85 до 264 50
Габаритные размеры (длинахвысотахширина), мм, не более	108x96x72
Масса, г, не более	220
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более	от +5 до +50 90
Средняя наработка на отказ, ч, не менее	45000
Средний срок службы, лет, не менее	10

Знак утверждения типа

наносится на титульные листы эксплуатационной документации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность

Наименование	Обозначение	Количество
Контроллер программируемый	ТС80-М	1 шт.
Руководство по эксплуатации (на русском языке)	-	1 экз.
Комплект монтажных частей (если предусмотрено)	-	1 комп.

Сведения о методиках (методах) измерений

приведены в разделе 3 «Проведение измерений» Руководства по эксплуатации.

Нормативные и технические документы, устанавливающие требования к средству измерений

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования;

Международный стандарт МЭК 60584-1  (2013) Термопары. Часть 1.

Градуировочные таблицы;

Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении Государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

Стандарт предприятия на контроллеры программируемые ТС80-М фирмы «Bentrup Industriesteuerungen», Германия.

Правообладатель

Фирма «Bentrup Industriesteuerungen», Германия

Адрес: Wohn-und Buropark Zum Buchwald 35463 Fernwald/Germany

Телефон: +49 (06404) 9144-0

E-mail: info@bentrup.de

Web-сайт: http://bentrup.de/

Изготовитель

Фирма «Bentrup Industriesteuerungen», Германия

Адрес: Wohn-und Buropark Zum Buchwald 35463 Fernwald/Germany

Телефон: +49 (06404) 9144-0

E-mail: info@bentrup.de

Web-сайт: http://bentrup.de/

Испытательный центр

Федеральное государственное бюджетное учреждение научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г.Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «26» декабря 2024 г. № 3121

Регистрационный № 94259-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная учета электроэнергии (АИИС КУЭ) Белопорожской ГЭС-2

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) Белопорожской ГЭС-2 (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную многоуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения.

Измерительные каналы состоят из трех уровней АИИС КУЭ:

• 1- й уровень - измерительно-информационный комплекс (ИИК), включающий в себя измерительные трансформаторы напряжения (ТН), измерительные трансформаторы тока (ТТ), многофункциональные счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных;

• 2- й уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ) включающий в себя устройство сбора и передачи данных (УСПД), устройство синхронизации системного времени (УССВ) (резервное), технические средства приема-передачи данных;

• 3- й уровень (ИВК) - информационно-вычислительный комплекс (ИВК), включающий в себя каналообразующую аппаратуру, сервер центра сбора и обработки данных (сервер ЦСОД) «Норд Гидро - Белый порог», УССВ (основное), автоматизированные рабочие места оператора АРМы, программное обеспечение (ПО).

Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям измерительных цепей поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной, реактивной и полной мощности, которые усредняются за период 0,02 с.

счетчиков при помощи технических средств вход УСПД уровня ИВКЭ, где осуществляется с учетом коэффициентов трансформации ТТ и ТН, ее накопление и передача накопленных данных

Сервер ЦСОД, с периодичностью один раз в 30 минут, производит опрос уровня ИВКЭ. Полученная информация записывается в базу данных сервера.

На верхнем - третьем уровне системы выполняется дальнейшая обработка, формирование и хранение поступающей информации, оформление справочных и отчетных документов.

Один раз в сутки сервер ЦСОД АИИС КУЭ автоматически формирует файл отчета с результатами измерений в формате XML. Файл с результатами измерений в формате XML подписывается электронно-цифровой подписью и направляется в программно-аппаратный комплекс (ПАК) АО «АТС» и другим смежным субъектам оптового рынка электроэнергии и мощности (ОРЭМ).

АИИС КУЭ оснащена системой обеспечения единого времени (СОЕВ), которая охватывает все уровни системы. СОЕВ создана на основе устройства синхронизации системного времени УССВ-2, в состав которого входит приемник сигналов точного времени от спутниковой глобальной системы позиционирования (ГЛОНАСС/GPS).

Сличение часов сервера с часами УССВ-2 происходит раз в сутки. Коррекция часов сервера выполняется при расхождении с показаниями УССВ-2 более, чем на ±1 с.

УСПД синхронизируется от ИВК. Периодичность сравнения показаний часов осуществляется не реже 1 раза в сутки. Коррекция часов УСПД выполняется при расхождении с показаниями сервера более, чем на ±2 с.

Сравнение показаний часов счетчиков и УСПД происходит при каждом сеансе связи счетчик - УСПД. Синхронизация осуществляется при расхождении показаний на величину более, чем 2 с.

В случае отсутствия связи с основным УССВ синхронизация времени осуществляется от резервного УССВ, установленного на уровне ИВКЭ. Переключение на резервное УССВ и обратно осуществляется в ручном режиме. Сличение часов УСПД с часами УССВ-2 происходит раз в сутки. Коррекция часов УСПД выполняется при расхождении с показаниями УССВ-2 более, чем на ±1 с.

Нанесение знака поверки заводского номера на средство измерений не предусмотрено. Средству измерений присвоен заводской номер 002. Заводской номер указывается в формуляре на АИИС КУЭ типографским способом. Место, способ и форма нанесения заводских номеров измерительных компонентов, входящих в состав измерительных каналов (ИК) АИИС КУЭ, приведены в формуляре на АИИС КУЭ.

Программное обеспечение

В АИИС КУЭ используется программное обеспечение (ПО) «АльфаЦЕНТР» версии не ниже 19.05, в состав которого входят программные модули, указанные в таблице 1. ПО «АльфаЦЕНТР» обеспечивает защиту программного обеспечения и измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами ПО «АльфаЦЕНТР».

Метрологически значимой частью ПО «АльфаЦЕНТР» является библиотека ac_metrology.dll. Данная библиотека выполняет функции синхронизации, математической обработки информации, поступающей от приборов учета, и является неотъемлемой частью АИИС КУЭ.

Таблица 1 -

данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	«АльфаЦЕНТР» Библиотека ac metrology.dll
Номер версии (идентификационный номер) ПО	не ниже 19.05
Цифровой идентификатор ПО	3e736b7f380863f44cc8e6f7bd211c54
Алгоритм вычисления цифрового идентификатора ПО	MD5

Уровень защиты ПО АИИС КУЭ от непреднамеренных и преднамеренных изменений согласно Р 50.2.077-2014 соответствует уровню «средний».

Метрологические и технические характеристики

Состав ИК АИИС КУЭ, метрологические и технические характеристики АИИС КУЭ приведены в таблицах 2 - 4.

Таблица 2 - Состав ИК АИИС КУЭ

№ ИК	Наименование ИК	Состав ИК АИИС КУЭ
		Трансформатор тока	Трансформатор напряжения	Счетчик электрическо й энергии	УСПД	УССВ
1	2	3	4	5	6	7
1	яч. 105 ВКЛ-1- 10 (НА РП)	ТЛО-10 кл.т. 0,5S Ктт= 150/5 рег.№ 25433-11	ЗНОЛП-ЭК-10 кл.т. 0,5 Ктн = 10000/^3/100/^3 рег.№ 68841-17	A1805RALQ- P4GB-DW-4 кл.т. 0,5S/1,0 рег.№ 3185711	RTU-325L рег.№ 37288-08	УССВ-2 рег.№ 54074-13
2	яч. 104 ВТСН- 1-10	ТЛО-10 кл.т. 0,5S Ктт= 150/5 рег.№ 25433-11	ЗНОЛП-ЭК-10 кл.т. 0,5 Ктн = 10000/^3/100/^3 рег.№ 68841-17	A1805RALQ- P4GB-DW-4 кл.т. 0,5S/1,0 рег.№ 3185711
3	яч. 103 ВГ-1- 10 (ГА-1)	ТЛО-10 кл.т. 0,5S Ктт= 1000/5 рег.№ 25433-11	ЗНОЛП-ЭК-10 кл.т. 0,5 Ктн = 10000/^3/100/^3 рег.№ 68841-17	A1805RALQ- P4GB-DW-4 кл.т. 0,5S/1,0 рег.№ 3185711
4	яч. 102 ВТ-1- 10 (Т1 220/10)	ТЛО-10 кл.т. 0,5S Ктт= 2000/5 рег.№ 25433-11	ЗНОЛП-ЭК-10 кл.т. 0,5 Ктн = 10000/V3/100/V3 рег.№ 68841-17	A1805RALQ- P4GB-DW-4 кл.т. 0,5S/1,0 рег.№ 3185711

Пр имечания

• 1 Допускается замена измерительных трансформаторов, счетчиков, УСПД, УССВ на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что владелец АИИС КУЭ не претендует на улучшение указанных в таблице 3 метрологических характеристик. Замена оформляется техническим актом в установленном владельцем порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

• 2 Виды измеряемой электроэнергии для всех ИК, перечисленных в таблице 2, - активная, реактивная

Таблица 3 -

Номера ИК	Вид электроэнергии	Границы основной погрешности (±5), %	Границы погрешности в рабочих условиях (±5), %
1	2	3	4
1 - 8	Активная	1,2	5,1
	Реактивная	2,5	3,9
Пределы допускаемой погрешности СОЕВ, с		±5
Примечания 1 Границы интервала допускаемой относительной погрешности S1(2)%p для cos9=1,0 нормируются от 11%, границы интервала допускаемой относительной погрешности 51(2)%p и 52%Q для COSO' 1.0 нормируются от I2%. 2 Метрологические характеристики ИК даны для измерений электроэнергии и средней мощности (получасовой).

Таблица 4 - Основные технические

ИК

Наименование характеристики	Значение
1	2
Нормальные условия: параметры сети: - напряжение, % от Uном	от 99 до 101
- ток, % от Iном	от 1(5) до 120
- коэффициент мощности	0,87
- частота, Гц	от 49,85 до 50,15
температура окружающей среды, °C: - для счетчиков электроэнергии	от +21 до +25
Рабочие условия: параметры сети: - напряжение, % от Uном	от 90 до 110
- ток, % от Iном	от 1(5) до 120
- коэффициент мощности, не менее	0,5
- частота, Гц	от 49,6 до 50,4
диапазон рабочих температур окружающей среды, °C: - для ТТ и ТН	от -45 до +40
- для счетчиков	от +10 до +30
- для УСПД	от +10 до +30
- для сервера, УССВ ИВК	от +18 до +24
Надежность применяемых в АИИС КУЭ компонентов: счетчики электроэнергии АльфаА1800 (рег.№ 31857-11): - средняя наработка на отказ, ч, не менее	120000
- среднее время восстановления работоспособности, ч, не более	72
УСПД: - средняя наработка на отказ, ч, не менее	100000
УССВ-2: - средняя наработка на отказ, ч, не менее	74500
Глубина хранения информации счетчики электроэнергии: - тридцатиминутный профиль нагрузки в двух направлениях, сут, не менее	45
УСПД: - суточные данные о тридцатиминутных приращениях электроэнергии по каждому каналу и электроэнергии, потребленной за месяц, сут, не менее	45
при отключенном питании, лет, не менее	3
ИВК: - результаты измерений, состояние объектов и средств измерений, лет, не менее	3,5

Надежность системных решений:

• -   защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания;

• -   резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии с помощью оптоволоконной связи, электронной почты и сотовой связи.

В журналах событий фиксируются факты:

• -   журнал счетчика:

• -   параметрирования;

• -   пропадания напряжения;

• -   коррекции времени в счетчике;

• -   журнал УСПД:

• -   параметрирования;

• -   пропадания напряжения;

• -   коррекции времени в счетчиках и УСПД;

• -   пропадание и восстановление связи со счетчиком.

Защищенность применяемых компонентов:

• -   механическая защита от несанкционированного доступа и пломбирование:

• -   счетчиков электрической энергии;

• -   промежуточных клеммников вторичных цепей напряжения;

• -   испытательной коробки;

• -  УСПД.

• -   защита на программном уровне информации при хранении, передаче, параметрировании:

• -   счетчиков электрической энергии;

• -  УСПД.

Возможность коррекции времени в:

• -   счетчиках электрической энергии (функция автоматизирована);

• -   УСПД (функция автоматизирована);

• -   сервере ИВК (функция автоматизирована).

Возможность сбора информации:

• -   о состоянии средств измерений (функция автоматизирована).

Цикличность:

• -   измерений 30 мин (функция автоматизирована);

• -   сбора информации 30 мин (функция автоматизирована).

Знак утверждения типа

наносится на титульный лист формуляра АИИС КУЭ типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование	Обозначение	Количество, шт./экз.
1	2	3
Трансформатор тока	ТЛО-10	24
Трансформатор напряжения	ЗНОЛП-ЭК-10	6
Счетчики электрической энергии трехфазные многофункциональные	Альфа А1800	8
УСПД	RTU-325L	1
Устройство синхронизации системного времени	УССВ-2	2
Формуляр	ВИЭ-РД-16-Б2-5.1.17-АИИС КУЭ.ФО	1

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) Белопорожская ГЭС-2, аттестованном ФГБУ «ВНИИМС», аттестат аккредитации № RA.RU.311787.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.

Правообладатель

Общество с ограниченной ответственностью «Норд Гидро - Белый порог» (ООО «НГБП»)

ИНН 1007023785

Юридический адрес: 186790, Республика Карелия, г. Сортавала, ул. Советская, д. 24

Телефон: +7 (812) 665-51-15

E-mail: info@ngbp.ru

Изготовитель

Общество с ограниченной ответственностью «Электрические Измерительные Системы»

(ООО «ЭИС»)

ИНН 7801324313

Адрес: 199178, г. Санкт-Петербург, наб. реки Смоленки, д. 5-7, лит. А, оф. 136

Телефон:+ 7 (921) 950-21-64

E-mail: losovskey@mail.ru

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119631, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 437-55-77

Факс: +7 (495) 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

---
