Приложение А

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ СОДЕРЖАНИЯ ОРГАНИЧЕСКИХ КОМПОНЕНТОВ В ЖИДКИХ И ТВЕРДЫХ ВЕЩЕСТВАХ И МАТЕРИАЛАХ

Государственный первичный эталон единиц массовой (молярной) доли и массовой (молярной) концентрации органических компонентов в жидких и твердых веществах и материалах на основе жидкостной и газовой хромато-масс-спектрометрии с изотопным разбавлением и гравиметрии ГЭТ 208

Мс(Мл)Д ОК/чв

S0 = 1,1 % ... 0,004 %

МсД К/р 0,5-10^-7 % _ 50 %

S0 = 1,1 % ... 0,004 % ©0 = 4,0 % .. 0,005 % uAo = 1,1 % ... 0,004 % uBo = 2,2 % ... 0,003 % uz0 = 2,5 % 0,005 %

U0 = 5,0 % 0,01 %

МсК К/р 1,0-10^-5^100 г/дм³МлК К/р 0,3 -10⁸ _ 2,5 моль/дм³

S0 = 1,1 % ... 0,4 % ©0 = 1,7 % ... 0,5 % uAo = 1,1 % ... 0,4 % uBo = 1,0 % ... 0,3 %

иг0 = 1,5 % 0,5 % U0 = 3,0 % 1,0 %

80,00 % 100,00 %

uAo = 1,1 % ... 0,004 % uBo = 1,0 % ... 0,003 %

U0 = 3,0 % _ 0,01 %

МсД К/м 0,4-10^-10 % _ 99 %

S0 = 3,8 % ... 0,004 % ©0 = 9,0 % ... 0,005 % uAo = 3,8 % ... 0,004 % uBo = 4,6 % ... 0,003 % иг0 = 6 % _ 0,005 % U0 = 12 % 0,01 %

МсК К/м 1,0-10^-5 _ 100 г/дм³МлК К/м 0,3-Ю^-8 _ 2,5 моль/дм³

S0 = 1,1 % ... 0,4 % ©0 = 1,7 % ... 0,5 % uAo = 1,1 % ... 0,4 % uBo = 1,0 % ... 0,3 %

uz0 = 1,5 % 0,5 % U0 = 3,0 % _ 1,0 %

Эталоны сравнения

(см. таблицу 4)

Метод сличения при помощи эталонов сравнения

Метод прямых измерений

Стандартные образцы
Мс(Мл)Д ОК/чв 80,00 % „		100,00 %	д0 = 6 % „	0,02 %
МсД К/р	0,5-10^-7 %	_ 50 %	д0 = 10 %	0,02 %
МсК К/р	1,0-10^-5	100 г/дм³	д0 = 6 %	2,0 %
МлК К/р	0,3-10^-8	2,5 моль/дм³	д0 = 6 %	2,0 %
МсД К/м	0,4-10^-10 % _ 99 %		д0 = 24 % .	0,02 %
МсК К/м	1,0-10^-5	100 г/дм³	30 = 6 % .	2,0 %
МлК К/м	0,3-10^-8	2,5 моль/дм³	30 = 6 % .	2,0 %

Метод прямых измерений

Высокоточные измерительные установки

Мс(Мл)Д ОК/чв 80,00 % ... 100,00 %

МсД К/р

МсК К/р

МлК К/р

МсД К/м

МсК К/м

МлК К/м

0,5-10^-7 % 50 %

1,0-10^-5 100 г/дм³

0,3-10^-8 _ 2,5 моль/дм³

0,4-10^-10 % 99 %

1,0-10^-5 100 г/дм³

0,3-10^-8 _ 2,5 моль/дм³

----------------------------- I --------------------

30 = 6 % 0,02 %

д0 = 10 % 0,02 %

д0 = 6 % 2,0 %

д0 = 24 % 0,02 %

д0 = 6 % _ 2,0 %

	Стандартные образцы
Мс(Мл)Д ОК/чв 80,00 % .		100,00 %	30 = 12 % .	0,04 %
МсД К/р	0,5-10^-7 %	. 50 %	30 = 20 % .	0,04 %
МсК К/р	1,0-10^-5 .	100 г/дм³	30 = 12 % .	4,0 %
МлК К/р	0,3-10^-8 .	2,5 моль/дм³	30 = 12 % .	4,0 %
МсД К/м	0,4-10^-10 %	. 99 %	30 = 48 % .	0,04 %
МсК К/м	1,0-10^-5 .	100 г/дм³	30 = 12 % .	4,0 %
МлК К/м	0,3-10^-8 .	2,5 моль/дм³	30 = 12 % .	4,0 %

Метод прямых измерений

МсД К/р МсК К/р МлК К/р

МсД К/м МсК К/м МлК К/м

Измерительные установки

0,5-10^-7 % 50 %

1,0-10^-5 _ 100 г/дм³0,3-10^-8 _ 2,5 моль/дм³

0,4-10^-10 % 99 % 1,0-10^-5 _ 100 г/дм³

0,3-10^-8 _ 2,5 моль/дм³

го = 20 % _ 0,04 %

Зо = 12 % 4,0 % до = 12 % 4,0 %

З) = 48 % 0,04 %

30 = 12 % 4,0 %

Метод прямых измерений

Стандартные образцы
МсД К/р	0,5-10^-7 %	. 50 %	30 = 40 % .	0,2 %
МсК К/р	1,0 - 10^-5 .	100 г/дм³	30 = 24 % .	8,0 %
МлК К/р	0,3-10^-8 .	2,5 моль/дм³	30 = 24 % .	8,0 %
МсД К/м	0,4-10^-8 %	. 99 %	30 = 72 % .	0,2 %
МсК К/м	1,0-10^-5 .	100 г/дм³	30 = 24 % .	8,0 %
МлК К/м	0,3-10^-8 .	2,5 моль/дм³	30 = 24 % .	8,0 %

( Метод прямых измерений

Средства измерений
МсД К/р 0,5-10^-7 % . 50 %	МсД К/м 0,4-10^-10 % . 99 %
А0 = 80 % ... 0,4 %	А0 = 80 % . 0,4 %
МсК К/р 1,0-10^-5 . 100 г/дм³	МсК К/м 1,0-10^-5 . 100 г/дм³
МлК К/р 0,3-10^-8 . 2,5 моль/дм³	МлК К/м 0,3-10^-8 . 2,5 моль/дм³
±А0 = 50 % . 4 %	±А0 = 50 % . 4 %

Примечание: Мс(Мл)Д ОК/чв - массовая (молярная) доля основного компонента в чистом веществе

МсД К/р - массовая доля компонента в растворе МсД К/м - массовая доля компонента в материале

МсК К/р - массовая концентрация компонента в растворе МсК К/м - массовая концентрация компонента в материале

МлК К/р - молярная концентрация компонента в растворе МлК К/м - молярная концентрация компонента в материале

S0 - относительное среднее квадратическое отклонение результатов измерений (при n=5) uA0 - относительная стандартная неопределенность, оцениваемая по типу А

©0 - относительная неисключенная систематическая погрешность (при Р = 0,95) uB0 - относительная стандартная неопределенность, оцениваемая по типу В

30 - доверительные границы относительной погрешности (при Р = 0,95) - относительная суммарная стандартная неопределенность

А0 - предел допускаемых относительных погрешностей U0 - относительная расширенная неопределенность (при к 2)

Приказ Росстандарта №3158 от 28.12.2024, https://oei-analitika.ru

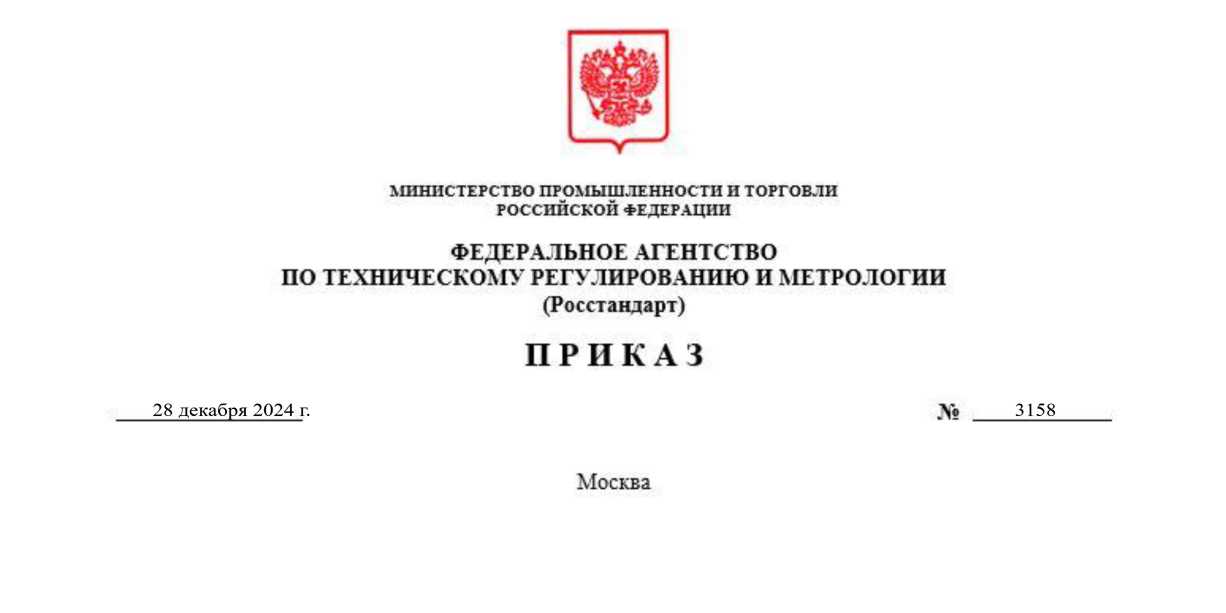

Об утверждении Государственной поверочной схемы для средств измерений содержания органических компонентов в жидких и твердых веществах и материалах

Положения метрологии, Федерации

В соответствии с подпунктом 9.8 пункта 9 главы III о Федеральном агентстве по техническому регулированию и утвержденного постановлением Правительства Российской от 17 июня 2004 г. № 294, пунктом 6 главы II Положения об эталонах единиц величин, используемых в сфере государственного регулирования обеспечения единства измерений, утвержденным постановлением Правительства Российской Федерации от 23 сентября 2010 г. № 734 «Об эталонах единиц величин, используемых в сфере государственного регулирования обеспечения единства измерений», Требованиями к содержанию и построению государственных поверочных схем и локальных поверочных схем, в том числе к их разработке, утверждению и изменению, утвержденными приказом Министерства промышленности и торговли Российской Федерации от 11 февраля 2020 г. № 456, Планом разработки, пересмотра и утверждения государственных поверочных схем на 2024 год, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 28 декабря 2023 г. № 2823 (с изменениями, внесенными приказами Федерального агентства по техническому регулированию и метрологии от 2 февраля 2024 г. № 286, от 24 апреля 2024 г. № 1089, от 14 августа 2024 г. № 1893, от 9 октября 2024 г. № 2358, от 19 ноября 2024 г. № 2714, от 6 декабря 2024 № 2885), п р и к а з ы в а ю:

1. Утвердить прилагаемую Государственную поверочную схему для средств измерений содержания органических компонентов в жидких и твердых веществах и материалах (далее - ГПС).

2. Установить, что:

ГПС применяется для Государственного первичного эталона единиц массовой (молярной) доли и массовой (молярной) концентрации органических компонентов в жидких и твердых веществах и материалах на основе жидкостной и газовой хромато-масс-спектрометрии с изотопным разбавлением и гравиметрии (ГЭТ 208-2024), прослеживаемых к нему эталонов и средств измерений массовой (молярной) доли и массовой (молярной) концентрации органических компонентов в жидких и твердых веществах и материалах и вводится в действие с 15 января 2025 г.;

эталоны, аттестованные на соответствие требованиям государственной поверочной схемы для средств измерений массовой (молярной) доли и массовой (молярной) концентрации органических компонентов в жидких и твердых веществах и материалах, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 22 мая 2015 г. № 598 «Об утверждении Государственной поверочной схемы для средств измерений содержания органических компонентов в жидких и твердых веществах и материалах» (далее - Приказ № 598), или локальным поверочным схемам, применяются до даты окончания срока действия свидетельства об аттестации, выданного до ввода в действие ГПС;

эталоны, аттестованные на соответствие требованиям Приказа № 598, соответствующие по своим метрологическим характеристикам указанному разряду ГПС, подлежат периодической аттестации на соответствие ГПС не позднее срока окончания действия свидетельства об аттестации, в документы на эталоны вносятся соответствующие изменения;

эталоны, аттестованные на соответствие требованиям Приказа № 598, не соответствующие по своим метрологическим характеристикам указанному разряду ГПС, подлежат первичной аттестации не позднее срока окончания действия свидетельства об аттестации и утверждению в соответствии с ГПС;

эталоны, аттестованные на соответствие локальным поверочным схемам, подлежат первичной аттестации не позднее срока окончания действия свидетельства об аттестации и утверждению в соответствии с ГПС;

информация о прекращении применения эталонов по Приказу № 598 или локальным поверочным схемам, или об изменении ГПС для эталонов, не требующих переутверждения, передается держателем эталона в Федеральный информационный фонд по обеспечению единства измерений

(далее - Федеральный фонд) после даты свидетельства об аттестации.

3. Федеральному государственному «Всероссийский научно-исследовательский

окончания срока действия

унитарному

институт

предприятию

метрологии

им. Д.И. Менделеева» направить сведения о ГПС в федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии -Ростест» для их внесения в Федеральный фонд.

4. Управлению метрологии, государственного контроля и надзора Федерального агентства по техническому регулированию и метрологии обеспечить размещение информации об утверждении ГПС на официальном сайте Федерального агентства по техническому регулированию и метрологии в информационно-телекоммуникационной сети «Интернет».
5. Признать утратившим силу приказ Федерального агентства по техническому регулированию и метрологии от 22 мая 2015 г. № 598 «Об утверждении Государственной поверочной схемы для средств измерений содержания органических компонентов в жидких и твердых веществах и материалах» с 15 января 2025 г.
6. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель руководителя

Е.Р. Лазаренко

< > Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

Сертификат: 525EEF525B83502D7A69D9FC03064C2A

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 06.03.2024 до 30.05.2025

\______________

УТВЕРЖДЕНА приказом Федерального агентства по техническому регулированию и метрологии от «28» декабря 2024 г. № 3158

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА

ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ СОДЕРЖАНИЯ ОРГАНИЧЕСКИХ КОМПОНЕНТОВ

В ЖИДКИХ И ТВЕРДЫХ ВЕЩЕСТВАХ И МАТЕРИАЛАХ

1 Область применения

Настоящая государственная поверочная схема (ГПС) распространяется на средства измерений содержания органических и элементоорганических компонентов¹ в жидких и твердых веществах и материалах и устанавливает порядок воспроизведения и передачи единиц величин от Государственного первичного эталона единиц массовой (молярной) доли и массовой (молярной) концентрации органических компонентов в жидких и твердых веществах и материалах на основе жидкостной и газовой хромато-масс-спектрометрии с изотопным разбавлением и гравиметрии (далее - ГПЭ, ГЭТ 208) при помощи вторичных и рабочих эталонов.

ГЭТ 208 обеспечивает воспроизведение, хранение и передачу единиц: массовой (молярной²) доли основного компонента (далее - ОК) в не полимерных чистых органических и элементоорганических веществах с молярной массой до 3500 а.е.м.³, находящихся в жидком или твердом агрегатном состоянии в условиях применения ГПЭ (далее - вещества);

компонентов

массовой доли и массовой (молярной⁴) концентрации в растворах;

компонентов

массовой доли и массовой (молярной) концентрации в жидких и твердых материалах (далее - материалы⁵)

и средствам измерений (СИ) методом прямых измерений и методом сличения при помощи эталонов сравнения.

Графическая часть Государственной поверочной схемы для средств измерений содержания органических и элементоорганических компонентов в жидких и твердых веществах и материалах представлена в приложении А.

вторичным эталонам (ВЭТ), рабочим эталонам (РЭ)

2 Сокращения

В настоящей государственной поверочной схеме применены следующие сокращения:

ВЭТ - вторичный эталон;

ГПС - государственная поверочная схема;

ГПЭ - государственный первичный эталон;

КККВ - Консультативный комитет по количеству вещества;

ОК - основной компонент;

ПЦР-РВ - полимеразная цепная реакция в режиме реального времени;

РГОА - рабочая группа по органическому анализу;

РЭ - рабочий эталон;

СИ - средство измерений;

СО - стандартный образец утвержденного типа;

СКО - среднее квадратическое отклонение;

ЭС - эталоны сравнения;

CIFFW - Комиссия по изотопным распространённостям и атомным весам; IUPAC - Международный союз теоретической и прикладной химии.

3 Государственный первичный эталон

3.1 Государственный первичный эталон ГЭТ 208 состоит из комплекса следующих средств измерений:

Комплекс для воспроизведения и передачи единиц массовой (молярной) (молярной) доли (концентрации) газовой хроматографии / масс-(молярной) доли (концентрации)

доли ОК в чистых веществах, массовой компонентов в растворах и материалах:

Аналитический комплекс:

А 1 Установка на основе метода спектрометрии для измерений массовой

компонентов в чистых веществах, растворах и материалах;

А 2 Установка на основе метода высокоэффективной жидкостной хроматографии / масс-спектрометрии для измерений массовой (молярной) доли (концентрации) компонентов в чистых веществах, растворах и материалах;

А 3 Установка на основе метода газовой хроматографии для измерений массовой (молярной) доли (концентрации) компонентов в чистых веществах, растворах и материалах;

А 4 Установка на основе метода высокоэффективной жидкостной хроматографии для измерений массовой (молярной) доли (концентрации) компонентов в чистых веществах, растворах и материалах;

А 5 Установка на основе метода масс-спектрометрии с ионизацией в индуктивно связанной плазме для измерений массовой (молярной) доли (концентрации) компонентов в чистых веществах, растворах и материалах;

А 6 Установка на основе метода кулонометрического титрования по Карлу Фишеру для измерений массовой доли воды в чистых веществах;

А 7 Установка на основе метода ПЦР-РВ (полимеразная цепная реакция в режиме реального времени) для измерений массовой доли (концентрации) органических макромолекул;

А 8 Установка на основе метода термогравиметрии и синхронного термического анализа для измерений массовой (молярной) доли (концентрации) компонентов в чистых веществах, растворах и материалах;

А 9 Установка на основе метода жидкостной хроматографии / масс-спектрометрии высокого разрешения для измерений массовой (молярной) доли (концентрации) компонентов в чистых веществах, растворах и материалах.

Гравиметрический комплекс:

А 10 Гравиметрическая установка для измерений массы чистых веществ, примесей чистых веществ, растворов и материалов.

3.2 ГЭТ 208 предназначен для воспроизведения, хранения и передачи единиц массовой (молярной) доли ОК в чистых веществах, массовой доли и массовой (молярной) концентрации компонентов в растворах, массовой доли и массовой (молярной) концентрации компонентов в материалах с метрологическими характеристиками, приведенными в таблицах 1 - 3.

Таблица 1 - Метрологические характеристики ГПЭ при воспроизведении единиц массовой (молярной) доли ОК в чистых веществах

Наименование характеристики	Значение характеристики
Наименование характеристики	Массовая (молярная) доля ОК в чистом веществе
Диапазон значений	от 0,80 до 1,00 г/г (80,00 % до 100,00 %)
Относительное СКО результатов измерений, So (при n = 5)	от 1,1 % до 0,004 %
Относительная неисключённая систематическая погрешность, во (при P = 0,95)	от 1,7 % до 0,005 %
Относительная стандартная неопределенность, оцениваемая по типу А, uao (при n = 5)	от 1,1 % до 0,004 %
Относительная стандартная неопределенность, оцениваемая по типу В, иво	от 1,0 % до 0,003 %
Относительная суммарная стандартная неопределенность, изо	от 1,5 % до 0,005 %
Относительная расширенная неопределенность (при k=2), Uo	от 3,0 % до 0,01 %

Таблица 2 - Метрологические характеристики ГПЭ при воспроизведении единиц массовой доли компонентов, массовой (молярной) концентрации компонентов в растворах

Наименование характеристики	Значение характеристики
Наименование характеристики	Массовая доля компонента	Массовая концентрация компонента	Молярная концентрация компонента
Диапазон значений	от 0,5 •Ю^-9 до 0,5 г/г (от 0,5 •Ю^-7 % до 50 %)	от 1,0^10^-5до 100 г/дм³	от 0,3^10^-8до 2,5 моль/дм³

Продолжение таблицы 2

Наименование характеристики	Значение характеристики
	Массовая доля компонента	Массовая концентрация компонента	Молярная концентрация компонента
Относительное СКО результата измерений, So (при n = 5)	от 1,1 % до 0,004 %	от 1,1 % до 0,4 %
Относительная неисключённая систематическая погрешность, Зо (при P = 0,95)	от 4,0 % до 0,005 %	от 1,7 % до 0,5 %
Относительная стандартная неопределенность тип А, uao (при n = 5)	от 1,1 % до 0,004 %	от 1,1 % до 0,4 %
Относительная стандартная неопределенность тип В, иво	от 222 % до 0,003 %	от 1,0 % до 0,3 %
Относительная суммарная стандартная неопределенность, изэ	от 2,5 % до 0,005 %	от 1,5 % до 0,5 %
Относительная расширенная неопределенность (при k=2), Uo	от 5,0 % до 0,01 %	от 3,0 % до 1,0 %

Таблица 3 - Метрологические характеристики ГПЭ при воспроизведении единиц массовой доли компонентов, массовой (молярной) концентрации компонентов в материалах

Наименование характеристики	Значение характеристики
Наименование характеристики	Массовая доля компонента	Массовая концентрация компонента	Молярная концентрация компонента
Диапазон значений	от 0,4•Ю^-12 до 0,99 г/г (от 0,4 •Ю^-10 % до 99 %)	от 1,0^10^-5до 100 г/дм³	от 0,3^10^-8до 2,5 моль/дм³
Относительное СКО результата измерений, So (при n = 5)	от 3,8 % до 0,004 %	от 1,1 % до 0,4 %
Относительная не исключённая систематическая погрешность, Зо (при P = 0,95)	от 9,0 % до 0,005 %	от 1,7 % до 0,5 %
Относительная стандартная неопределенность тип А, UAo (при n = 5)	от 3,8 % до 0,004 %	от 1,1 % до 0,4 %
Относительная стандартная неопределенность тип В, иво	от 4,6 % до 0,003 %	от 1,0 % до 0,3 %

Продолжение таблицы 3

Наименование характеристики	Значение характеристики
	Массовая доля компонента	Массовая концентрация компонента	Молярная концентрация компонента
Относительная суммарная стандартная неопределенность, изо	от 6,0 % до 0,005 %	от 1,5 % до 0,5 %
Относительная расширенная неопределенность (при k=2), U	от 12 % до 0,01 %	от 3,0 % до 1,0 %

3.3 ГЭТ 208 применяют для передачи единиц величин:
- 3.3.1 ВЭТ и РЭ 1-го разряда методом сличения при помощи эталонов сравнения (ЭС), изготовленных на комплексе установок ГЭТ 208, с метрологическим характеристиками, приведенными в таблице 4;
- 3.3.2 Стандартным образцам утвержденного типа (далее - СО), выполняющим функцию ЭС и ВЭТ, методом прямых изменений с помощью комплекса установок ГЭТ 208.

  ния к

  ЭС

Таблица 4 -

Матрица	Диапазон значений	Относительная расширенная неопределенность (при к = 2), %
Чистые вещества	массовая доля ОК от 0,80 до 1,00 г/г (80,00 % до 100,00 %)	от 3,0 до 0,01
Чистые вещества	молярная доля ОК 80,00 % до 100,00 %	от 3,0 до 0,01
Растворы чистых веществ	массовая доля компонентов от 0,5^10’⁹ до 0,5 г/г (от 0,5^10’⁷ % до 50 %)	от 5,0 до 0,01
	массовая концентрация компонентов от 1,0^10’⁵ до 100 г/дм³	от 3,0 до 1,0
	молярная концентрация компонентов от 0,3 •Ю’⁸ до 2,5 моль/дм³	от 3,0 до 1,0
Материалы	массовая доля компонентов от 0,4^10’¹² до 0,99 г/г (от 0,4^10’¹⁰ % до 99 %)	от 12 до 0,01
	массовая концентрация компонентов от 1,0^10’⁵ до 100 г/дм³	от 3,0 до 1,0
	молярная концентрация компонентов от 0,3 •Ю’⁸ до 2,5 моль/дм³	от 3,0 до 1,0
Примечание - функцию ЭС могут выполнять СО утвержденного типа

3.4 При передаче единиц содержания компонентов должно быть обеспечено соотношение показателей точности между ГПЭ, ВЭТ, РЭ 1-го разряда, РЭ 2-го разряда и СИ не более ^.
3.5 ГЭТ 208 подлежит сличению с международными эталонами единиц величин Международного бюро мер и весов и национальными эталонами других государств - участников соглашения CIPM MRA⁶.

4 Вторичные эталоны

4.1 В качестве ВЭТ применяют высокоточные измерительные установки и СО состава чистых веществ, растворов чистых веществ и материалов.
4.2 Вторичные эталоны - высокоточные измерительные установки предназначены для воспроизведения, хранения и передачи единиц массовой (молярной) доли ОК в чистых веществах, массовой доли и массовой (молярной) концентрации компонентов в растворах и материалах.

В зависимости от включенных в состав основных технических средств и реализуемых аналитических методов, различают два вида ВЭТ.

4.2.1 ВЭТ, предназначенные для воспроизведения, хранения и передачи единиц массовой (молярной) доли ОК в чистых веществах, массовой доли и массовой (молярной) концентрации компонентов в растворах, массовой доли и массовой (молярной) концентрации компонентов в материалах ⁷.
4.2.2 ВЭТ, предназначенные для воспроизведения, хранения и передачи единиц массовой доли и массовой (молярной) концентрации компонентов в растворах, массовой доли и массовой (молярной) концентрации компонентов

в материалах ⁸.

4.3 Требования к метрологическим характеристикам ВЭТ приведены в таблице 5.

Таблица 5 - Требования к метрологическим характеристикам ВЭТ

Значение характеристики	Диапазон значений	Доверительные границы относительной погрешности (при P = 0,95), %
Массовая доля ОК в чистых веществах	от 0,80 до 1,00 г/г (от 80,00 % до 100,00 %)	от 6 до 0,02
Молярная доля ОК в чистых веществах	от 80,00 % до 100,00 %	от 6 до 0,02
Массовая доля компонентов в растворах	от 0,5^10^-9 до 0,5 г/г (от 0,5^10^-7 % до 50 %)	от 10 до 0,02
Массовая концентрация компонентов в растворах	от 1,0^10^-5 до 100 г/дм³	от 6 до 2,0
Молярная концентрация компонентов в растворах	от 0,3 •Ю^-8 до 2,5 моль/дм³	от 6 до 2,0
Массовая доля компонентов в материалах	от 0,4^10^-12 до 0,99 г/г (от 0,4-10^-10 % до 99 %)	от 24 до 0,02
Массовая концентрация компонентов в материалах	от 1,0-10^-5 до 100 г/дм³	от 6 до 2,0
Молярная концентрация компонентов в материалах	от 0,3 -Ю^-8 до 2,5 моль/дм³	от 6 до 2,0

4.4 ВЭТ - высокоточные измерительные установки применяют для передачи единиц величин СО, выполняющим функцию РЭ 1-го и 2-го разрядов методом прямых измерений.
4.5 СО, выполняющие функцию ВЭТ, предназначены для хранения и передачи единиц массовой (молярной) доли ОК в чистых веществах, массовой доли и массовой (молярной) концентрации компонентов в растворах, массовой доли и массовой (молярной) концентрации компонентов в материалах.
4.6 Требования к метрологическим характеристикам СО, выполняющим функцию ВЭТ, приведены в таблице 6.

Таблица 6 - Требования к метрологическим характеристикам СО, выполняющим функцию ВЭТ

Матрица	Диапазон значений	Доверительные границы относительной погрешности (при Р = 0,95), %
Чистые вещества	массовая (молярная) доля ОК от 0,80 до 1,00 г/г (от 80,00 % до 100,00 %)	от 6 до 0,02
Чистые вещества	молярная доля ОК от 80,00 % до 100,00 %	от 6 до 0,02
Растворы чистых веществ	массовая доля компонентов от 0,5-10^-9 до 0,5 г/г (от 0,5-10^-7 % до 50 %)	от 10 до 0,02
	массовая концентрация компонентов от 1,0-10^-5 до 100 г/дм³	от 6 до 2,0
	молярная концентрация компонентов от 0,3 -Ю^-8 до 2,5 моль/дм³	от 6 до 2,0
Материалы	массовая доля компонентов от 0,4-10^-12 до 0,99 г/г (от 0,4-10^-10 % до 99 %)	от 24 до 0,02

Продолжение таблицы 6

Матрица	Диапазон значений	Доверительные границы относительной погрешности (при Р = 0,95), %
Материалы	массовая концентрация компонентов от 1,0-10’⁵ до 100 г/дм³	от 6 до 2,0
Материалы	молярная концентрация компонентов от 0,3 •IO^-8 до 2,5 моль/дм³	от 6 до 2,0

4.7 СО, выполняющие функцию ВЭТ, применяют для передачи единиц величин РЭ 1-го разряда и СИ методом прямых измерений.

5 Рабочие эталоны

5.1 Рабочие эталоны 1-го разряда
- 5.1.1 В качестве РЭ 1-го разряда применяют измерительные установки и СО состава чистых веществ, растворов чистых веществ и материалов.
- 5.1.2 Рабочие эталоны 1-го разряда - измерительные установки предназначены для воспроизведения, хранения и передачи единиц массовой доли и массовой (молярной) концентрации компонентов и материалах.

  в растворах
- 5.1.3 Требования к метрологическим характеристикам РЭ 1-го разряда -измерительным установкам приведены в таблице 7.

Таблица 7 - Требования к метрологическим характеристикам РЭ 1-го разряда - измерительным установкам

Значение характеристики	Диапазон значений	Доверительные границы относительной погрешности (при P = 0,95), %
Массовая доля компонентов в растворах	от 0,5^10’⁹ до 0,5 г/г (от 0,5^10-⁷ % до 50 %)	от 20 до 0,04
Массовая концентрация компонентов в растворах	от 1,0^10’⁵ до 100 г/дм³	от 12 до 4,0
Молярная концентрация компонентов в растворах	от 0,3 •Ю’⁸ до 2,5 моль/дм³	от 12 до 4,0
Массовая доля компонентов в материалах	от 0,4^10’¹² до 0,99 г/г (от 0,4-Ю’¹⁰ % до 99 %)	от 48 до 0,04
Массовая концентрация компонентов в материалах	от 1,0-10’⁵ до 100 г/дм³	от 12 до 4,0
Молярная концентрация компонентов в материалах	от 0,3 -Ю’⁸ до 2,5 моль/дм³	от 12 до 4,0

5.1.4 РЭ 1-го разряда - измерительные установки применяют для передачи единиц величин СО, выполняющим функцию РЭ 2-го разряда методом прямых измерений.
5.1.5 СО, выполняющие функцию РЭ 1-го разряда предназначены для хранения и передачи единиц массовой (молярной) доли ОК в чистых веществах, массовой доли и массовой (молярной) концентрации компонентов в растворах, массовой доли и массовой (молярной) концентрации компонентов в материалах.
5.1.6 Требования к метрологическим характеристикам СО, выполняющим функцию РЭ 1-го разряда, приведены в таблице 8.

Таблица 8 - Требования к метрологическим характеристикам СО, выполняющим функцию РЭ 1-го разряда

Матрица	Диапазон значений	Доверительные границы относительной погрешности (при Р = 0,95), %
Чистые вещества	массовая доля ОК от 0,80 до 1,00 г/г (от 80,00 % до 100,00 %)	от 12 до 0,04
Чистые вещества	молярная доля ОК от 80,00 % до 100,00 %	от 12 до 0,04
Растворы чистых веществ	массовая доля компонентов от 0,5 • 10^-9 до 0,5 г/г (от 0,5-10^-7 % до 50 %)	от 20 до 0,04
	массовая концентрация компонентов от 1,0^10’⁵ до 100 г/дм³	от 12 до 4,0
	молярная концентрация компонентов от 0,3 •Ю’⁸ до 2,5 моль/дм³	от 12 до 4,0
Материалы	массовая доля компонентов от 0,4^10’¹² до 0,99 г/г (от 0,4^10’¹⁰ % до 99 %)	от 48 до 0,04
	массовая концентрация компонентов от 1,0^10’⁵ до 100 г/дм³	от 12 до 4,0
	молярная концентрация компонентов от 0,3 •Ю’⁸ до 2,5 моль/дм³	от 12 до 4,0

5.1.7 СО, выполняющие функцию РЭ 1-го разряда, применяют для передачи единиц величин СИ методом прямых измерений.

5.2 Рабочие эталоны 2-го разряда

5.2.1 В качестве РЭ 2-го разряда применяют СО состава растворов чистых веществ и материалов.
5.2.2 СО, выполняющие функцию РЭ 2-го разряда, предназначены для хранения и передачи единиц массовой доли и массовой (молярной) концентрации компонентов в растворах, массовой доли и массовой (молярной) концентрации компонентов в материалах.
5.2.3 Требования к метрологическим характеристикам СО, выполняющим функцию РЭ 2-го разряда, приведены в таблице 9.

Таблица 9 - Требования к метрологическим характеристикам СО, выполняющим функцию РЭ 2-го разряда

Матрица	Диапазон значений	Доверительные границы относительной погрешности (при Р = 0,95), %
Растворы чистых веществ	массовая доля компонентов от 0,5^10^-9 до 0,5 г/г (от 0,5-10^-7 % до 50 %)	от 40 до 0,2
	массовая концентрация компонентов от 1,0^10^-5 до 100 г/дм³	от 24 до 8,0
	молярная концентрация компонентов от 0,3 •Ю^-8 до 2,5 моль/дм³	от 24 до 8,0
Материалы	массовая доля компонентов от 0,4^10^-10 до 0,99 г/г (от 0,4^10^-8 % до 99 %)	от 72 до 0,2
	массовая концентрация компонентов от 1,0^10^-5 до 100 г/дм³	от 24 до 8,0
	молярная концентрация компонентов от 0,3 •Ю^-8 до 2,5 моль/дм³	от 24 до 8,0

5.2.4 СО, выполняющие функцию РЭ 2-го разряда, применяют для передачи единиц величин СИ методом прямых измерений.

6 Средства измерений

6.1 В качестве СИ применяют аналитические приборы специального и универсального назначения.

6.1.1 Аналитические приборы специального назначения - анализаторы, применяемые для измерений содержания органических компонентов в растворах и материалах: анализаторы и концентратомеры нефтепродуктов, анализаторы автоматические и полуавтоматические биохимические, анализаторы глюкозы, холестерина и креатинина в крови и других биологических жидкостях, глюкометры, анализаторы хлора органического, анализаторы следов антибиотиков, в т.ч. на основе иммуноферментных методов и т.д.
6.1.2 Аналитические приборы универсального назначения

с соответствующими методиками (методами) измерений, включая газовые хроматографы с детекторами различного типа (пламенно-ионизационными, фотоионизационными, электронно-захватными,

термохимическими, пламенно-фотометрическими,

термоионными,

азотно-фосфорными,

по теплопроводности и др.); жидкостные хроматографы с детекторами различного типа (спектрофотометрическими в видимой и ультрафиолетовой области спектра, диодно-матричными, рефрактометрическими,

флуориметрическими, по светорассеянию и др.); хромато-масс-спектрометры

жидкости содержания

газовые и жидкостные; спектрофотометры, анализаторы люминисцентно-фотометрические, применяемые для измерений органических компонентов в растворах и материалах.

6.2 Требования к метрологическим характеристикам СИ в таблице 10.

приведены

Таблица 10 - Требования к метрологическим характеристикам СИ
Значение характеристики	Диапазон	Пределы допускаемой относительной погрешности ±Ло, %
Массовая доля компонентов в растворах	от 0,5^10^-9 до 0,5 г/г (от 0,5-10^-7 % до 50 %)	от 80 до 0,4
Массовая концентрация компонентов в растворах	от 1,0^10^-5 до 100 г/дм³	от 50 до 4
Молярная концентрация компонента в растворах	от 0,3 •Ю^-8 до 2,5 моль/дм³	от 50 до 4
Массовая доля компонентов в материалах	от 0,4^10^-12 до 0,99 г/г (от 0,4^10^-10 % до 99 %)	от 80 до 0,4
Массовая концентрация компонентов в материалах	от 1,0^10^-5 до 100 г/дм³	от 50 до 4
Молярная концентрация компонента в материалах	от 0,3 •Ю^-8 до 2,5 моль/дм³	от 50 до 4

промышленности и т.д.

6.3 СИ применяют для клинической лабораторной диагностики, контроля атмосферного воздуха, воздуха рабочей зоны, промышленных выбросов, различного типа вод, почв и грунтов, качества и безопасности пищевой продукции

технологических процессов в

различных

областях

Содержание компонента (содержание компонента В) - обобщённое наименование группы величин - массовая и молярная доля компонента, массовая и молярная концентрация компонента, характеризующих состав веществ и материалов и являющихся производными величинами единицы SI - моль.

Единица величины «молярная доля компонента» является производной от единицы величины «массовая доля компонента» и определяется путем пересчета с использованием молярной массы компонента.

Молярная масса вещества определяется в соответствии с действующими документами IUPAC (International Union of Pure and Applied Chemistry - Международный союз теоретической и прикладной химии) CIAAW (Commission on Isotopic Abundances and Atomic Weights - Комиссия по изотопным распространённостям и атомным весам).

⁴

Единица величины «молярная концентрация компонента» является производной от единицы величины «массовая концентрация компонента» и определяется путем пересчета с использованием молярной массы компонента.

⁵

Материалы - почвы, грунты, донные отложения, вода природная, питьевая, сточная, биоматериалы, пищевые продукты, продукция химической, фармацевтической, легкой, промышленности и др.

⁶

Документ «Comitё International des Poids et Mesures Mutual Recognition Arrangement»

- «Договорённость о взаимном признании национальных эталонов, сертификатов калибровки и результатов измерений Национальных Метрологических Институтов».

⁷

ВЭТ по результатам аттестации получают компетенцию на воспроизведение и передачу единиц массовой (молярной) доли основного компонента в чистых веществах на основании положительных результатов сличений с ГЭТ 208, полученных для одного реперного вещества, на группу веществ в соответствии с их молярными массами и полярностью (в соответствии с документами КККВ «CCQM Strategy Document, Version 1.0 21.06.2021, Period covered: 2021-2030» - «Стратегический документ CCQM, версия 1.0 от 21.06.2021, охватываемый период: 2021-2030 гг.», https//www.bipm.org/utils/en/pdf/CCQM-strategy-document/pdf и РГОА «Consultative Committee for Amount of Substance - Metrology in Chemistry and Biology Working Group on Organic Analysis: Strategy 2021-2030, 20 December 2020» - «Консультативный комитет по количеству веществ - Метрология в химии и биологии, Рабочая группа по органическому анализу: Стратегия 2021-2030, 20 декабря 2020 г.», https//www.bipm.org/en/committees/cc/ccqm/wg/ccqm-oawg). Аналогичным образом ВЭТ получают компетенцию на воспроизведение, хранение и передачу единиц массовой доли и массовой (молярной) концентрации компонентов в растворах и материалах.

⁸

ВЭТ по результатам аттестации получают единицы массовой доли и массовой (молярной) концентрации компонентов в растворах и материалах от ГЭТ 208 «компонент-в-компонент».

Техническая поддержка

868 Kb

Файлов: 3 шт.

ЗАГРУЗИТЬ ПРИКАЗ

Текст приказа Росстандарта № 3158 от 28.12.2024

Ссылки на другие приказы Росстандарта

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель

Техническая поддержка

Добро пожаловать !

Found 17 results

Users

Erwin Brown

Jacob Deo

868 Kb

Файлов: 3 шт.

ЗАГРУЗИТЬ ПРИКАЗ

Текст приказа Росстандарта № 3158 от 28.12.2024

Текст приказа Росстандарта № 3158 от 28.12.2024

Ссылки на другие приказы Росстандарта

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель
