МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

14 января 2025 г.

50

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа Федерального агентства

12 ноября 2018 г. № 2346,

средств измерений, утвержденным приказом по техническому регулированию и метрологии от п р и к а з ы в а ю:

  • 1. Продлить срок действия утвержденных указанных в приложении, на последующие 5 лет с даты предыдущего установленного срока их действия.

типов средств измерений,

окончания

  • 2. Внести изменения в сведения об утвержденных типах средств измерений в части продления срока действия утвержденных типов средств измерений согласно приложению к настоящему приказу.

  • 3. Утвердить измененные описания типов средств  измерений,

прилагаемые к настоящему приказу.

  • 4. ФБУ «НИЦ ПМ - Ростест» внести соответствующие изменения в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные содержащихся в нем документов и сведений, Министерства промышленности и торговли от 28 августа 2020 г. № 2906.

сведения, предоставления утвержденным приказом Российской Федерации

  • 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель руководителя

< > Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

Е.Р. Лазаренко

Сертификат: 525EEF525B83502D7A69D9FC03064C2A

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 06.03.2024 до 30.05.2025

\______________




ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от _________2025 г. № ___

Сведения

об утвержденных типах средств измерений, подлежащие изменению в части срока действия утвержденного типа средства измерений

№ п/п

Наименование типа

Обозначение типа

Регистрационный номер

Правообладатель

Изготовитель

Срок действия утвержденного типа СИ (продленный на 5 лет с даты окончания предыдущего установленного срока действия)

1

2

3

4

5

6

7

1.

Анализаторы серы и азота

ElemeNtS

77850-20

-

Фирма «Analytical Controls by PAC», Нидерланды

17.03.2030

2.

Контроллеры

МИР КТ-51М

38066-10

Общество с ограниченной ответственностью «Научнопроизводственное объединение «МИР» (ООО НПО «Мир»), г. Омск

18.03.2030

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «14» января 2025 г. № 50

Лист № 1

Всего листов 4

предназначены для дизельном топливе,

Регистрационный № 77850-20

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы серы и азота ElemeNtS

Назначение средства измерений

Анализаторы серы и азота ElemeNtS (далее - анализаторы) измерений массовых долей серы и азота в нефтепродуктах: бензине, реактивном топливе, керосине, сжиженных и углеводородных газах.

Описание средства измерений

Принцип действия анализаторов основан на сжигании пробы в

кварцевой печи при температуре от плюс 950 до плюс 1100 °С в среде, обогащенной кислородом, и дальнейшем определении серы - методом ультрафиолетовой флуоресценции, азота - методом хемилюминесценции.

При сгорании анализируемой пробы серо- и азотсодержащие соединения окисляются до SO2 и NO соответственно. Образовавшиеся в результате сгорания газы направляются в первую реакционную ячейку, где облучаются ультрафиолетовым излучением, в котором молекулы SOпоглощают УФ-излучение и переходят в возбужденное электронное состояние, при обратном переходе излучают кванты света, детектируемые фотоумножителем. Далее продукты сгорания с оксидом азота переносятся во вторую реакционную ячейку и под воздействием озона окисляются до NO2 и переходят в возбужденное электронное состояние, при обратном переходе излучают кванты света, детектируемые фотоумножителем.

Анализаторы представляют собой стационарные приборы, выполненные в едином корпусе, которые состоят из следующих модулей: корпус ElemeNtS, печь, блок фильтра, модуль давления, детектор на серу, детектор на азот, генератор озона. Анализаторы выпускаются в трёх модификациях, различающиеся установленными детекторами, предназначенными для измерения массовых долей серы (ElemeNtS-S), азота (ElemeNtS-N) и азота и серы одновременно (ElemeNtS-NS).

Анализаторы комплектуются системой ввода пробы для жидкостей (автоматическим автосамплером либо устройством единичного ввода), газов и твердых веществ. Градуировка анализатора проводится по образцам нефтепродуктов, содержащих серу и азот, или по поверочным газовым смесям.

Управление работой анализатора осуществляется от встроенного программного обеспечения с помощью сенсорного экрана, либо с помощью внешнего компьютера c помощью программного обеспечения PAC IRIS ElemeNtS.

Каждый экземпляр анализаторов имеет серийный номер, расположенный на наклейке на задней панели анализаторов. Серийный номер имеет цифровой или буквенно-цифровой формат и наносится типографским способом.

Общий вид анализатора серы и азота ElemeNtS представлены на рисунке 1.

Приказ Росстандарта №50 от 14.01.2025, https://oei-analitika.ru

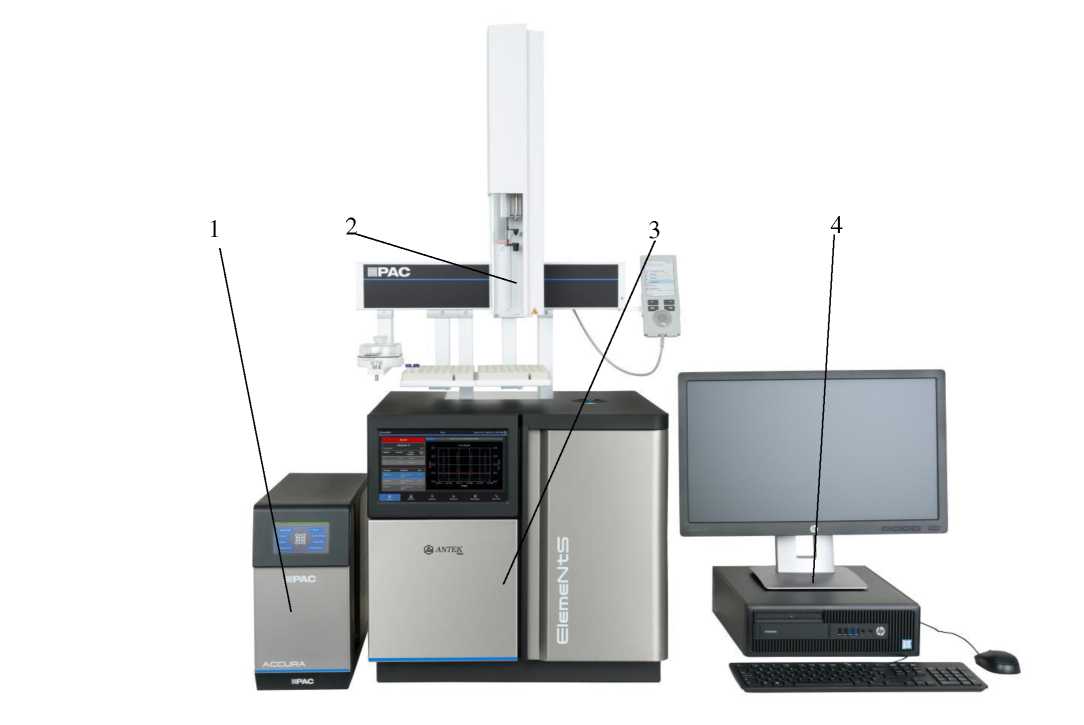

Рисунок 1 - Общий вид анализатора серы и азота ElemeNtS (1 - система ввода газов;

2 - автосамлер для ввода жидких проб; 3 - основной блок анализатора серы и азота ElemeNtS; 4 - персональный компьютер)

Пломбирование анализаторов серы и азота ElemeNtS не предусмотрено.

Программное обеспечение

Программное обеспечение анализатора (далее - ПО) является разделенным, предусмотрено два уровня доступа - пользовательский и сервисный. ПО позволяет производить регистрацию и обработку аналитического сигнала, проводить калибровку, создавать и сохранять файлы с результатами измерений, формировать отчеты в реальном времени и выводить их на печать.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

Влияние ПО на метрологические характеристики анализаторов учтено при нормировании их характеристик.

Таблица 1 -

обеспечения

данные

Идентификационные данные

Значение

Идентификационное наименование ПО

PAC IRIS ElemeNtS

Номер версии ПО

не ниже 2.2.0.X

Цифровой идентификатор ПО

-

Метрологические и технические характеристики

Таблица 2 -

Наименование характеристики

Значение для модификации

ElemeNtS N

ElemeNtS S

ElemeNtS NS

Диапазон измерений массовых долей

азота, %

от 0,000005 до 1,0

Диапазон измерений массовых долей

серы, %

от 0,0002 до 1,0

Пределы допускаемой относительной погрешности измерений массовой доли серы, %, в поддиапазонах измерений:

- от 0,0002 до 0,001 % включ.

-

±20

±20

- св. 0,001 до 0,05 % включ.

-

±10

±10

- св. 0,05 до 1 %

-

±8

±8

Пределы допускаемой относительной погрешности измерений массовой доли азота, %, в поддиапазонах измерений:

- от 0,000005 до 0,0002 % включ.

±30

-

±30

- св. 0,0002 до 0,001 % включ.

±20

-

±20

- св. 0,001 до 0,05 % включ.

±15

-

±15

- св. 0,05 до 1 %

±10

-

±10

Таблица 3 - Основные технические

Наименование характеристики

Значение

Диапазон показаний массовых долей серы, %

от 0,000003 до 1,0

Диапазон показаний массовых долей азота, %

от 0,000003 до 1,0

Параметры электрического питания:

- напряжение переменного тока, В

от 100 до 240

- частота переменного тока, Гц

50/60

Потребляемая мощность, В^А, не более

1550

Габаритные размеры, мм, не более:

- высота

515

- ширина

525

- длина

555

Масса, кг, не более

41

Условия эксплуатации:

- температура окружающего воздуха, °C

от +15 до +35

- относительная влажность воздуха (при температуре до

+31 °С), %, не более

80

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность

Наименование

Обозначение

Количество

Анализатор серы и азота

ElemeNtS (-N, -S, -NS)

1 шт.

Система ввода жидких пробы (автоматический автосамплер или устройство единичного ввода)

749 или SSA

1 шт.

Набор для инсталляции

Installation kit

1 шт.

Система ввода газов

Accura

опция

Система ввода твердых веществ

SSH

опция

Руководство по эксплуатации

РЭ

1 экз.

Методика поверки

-

1 экз.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе

Нормативные документы, устанавливающие требования к средству измерений

Техническая документация изготовителя «Analytical Controls by PAC», Нидерланды.

Изготовитель

Фирма «Analytical Controls by PAC», Нидерланды

Адрес: Kiotoweg 555,3047 BG, Rotterdam

Телефон: +31.10.462.4811

Web-сайт: http://www.paclp.com/

Испытательный центр

Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (УНИИМ - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)

Адрес: 620000, г. Екатеринбург, ул. Красноармейская, д. 4

Телефон: +7 (343) 350-26-18, факс: +7 (343) 350-20-39

E-mail: uniim@uniim.ru

Web-сайт: http://www.uniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311373.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «14» января 2025 г. № 50

Лист № 1

Всего листов 8

Регистрационный № 38066-10

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Контроллеры МИР КТ-51М

Назначение средства измерений

Контроллеры МИР КТ-51М предназначены для сбора данных со счетчиков электрической энергии, других счетчиков энергоресурсов, микропроцессорных терминалов релейной защиты и автоматики (МП РЗА), обычных и микропроцессорных измерительных преобразователей (ИП и МИП) и других цифровых измерительных приборов (ЦИП), ведения архивов расхода электроэнергии за различные периоды, архивов профилей, параметров электросети, регистрации дискретных сигналов о состоянии оборудования, выдачи команд телеуправления, обработки полученной информации, ее хранения и передачи в вышестоящие уровни автоматизированных информационно-измерительных систем (АИИС) и систем сбора и передачи информации (ССПИ).

Описание средства измерений

Принцип работы контроллера МИР КТ-51М основан на сборе параметров электрических сетей и энергетического оборудования с использованием измерительных преобразователей и счетчиков электрической энергии. Контроллеры могут применяться в качестве устройства сбора и передачи данных (УСПД) в системах коммерческого учета (АИИС КУЭ, АСКУЭ) и технического учета электроэнергии (АСТУЭ), в качестве контроллеров в системах телемеханики (СТМ, ССПИ) на электрических подстанциях (РП, ТП), объектах ЖКХ, а также в комплексных системах АСКУЭ и ТМ.

Контроллер МИР КТ-51М обеспечивает в автоматическом режиме:

  • - сбор данных с интеллектуальных устройств;

  • - контроль и корректировка времени интеллектуальных устройств;

  • - контроль изменения состояния объектов;

  • - подсчёт количества импульсных сигналов;

  • - измерение унифицированных сигналов постоянного тока;

  • - контроль превышения измеряемыми сигналами каналов ТИТ заданных порогов;

  • - дистанционное управление технологическими объектами;

  • - контроль наличия напряжения питания оперативных цепей в режиме ТУ;

  • - обработку, запоминание, архивирование принятой информации в соответствии с заданной конфигурацией параметров, передачу обработанной информации в центр сбора информации.

Для коррекции встроенных часов контроллера используется внешний ГЛОНАСС/GPS приемник - радиочасы МИР РЧ-02, обеспечивающий точность хода внутренних часов контроллера ± 1 мс. Контроллер может выступать в качестве локального сервера времени и отвечать на NTP запросы устройств или использовать внешний NTP-сервер для синхронизации времени.

Контроллер МИР КТ-51М представляет собой набор интеллектуальных функциональных модулей, объединенных промышленной шиной интерфейса CAN. Для подключения интеллектуальных устройств сторонних производителей к контроллеру используются сле- дующие интерфейсы:

обмена: МИП и

  • - Ethernet (обмен информацией по стандартным цифровым протоколам IEC 61850-8 (MMS/GOOSE), ГОСТ Р МЭК 60870-5-104, протоколам счетчиков, ЦИ, МП РЗА);

    обмена: ГОСТ Р МЭК 870-5-101, ГОСТ Р МЭК 870-5-103, Modbus (RTU), протоколам счетчиков, ЦИ, МИП и МП РЗА).

    Состав контроллера определяется при заказе. Функционально контроллер МИР КТ-51М можно разделить на процессорный модуль, модули ввода-вывода и блоки коммутации.

    Расширение функциональных возможностей контроллера МИР КТ-51М (по количеству поддерживаемых каналов) обеспечивается установкой дополнительных модулей. Информационная емкость модулей контроллера по каналам и количество поддерживаемых интерфейсов приведены в таблице 1.

  • - RS-232/485 (обмен информацией по стандартным цифровым протоколам

Т аб ли ца 1

Наименование

Количество каналов и интерфейсов

ТС/ТИИ

ТИТ

ТС

ТУ

CAN

RS-485

RS-232

Ethernet

USB

Сервисный интерфейс

Модуль МП-02

-

-

2

-

2

2

2

1

1

1

Модуль МП-04

-

-

2

-

2

10

2

3

-

1

Модуль УСО-01

8

8

-

4

1

1

-

-

-

1

Модуль ТИТ-01

-

24

-

-

1

1

-

-

-

1

Модуль ТС-01

24 (24/220 В)

-

-

-

1

1

-

-

-

1

Модуль ТУ-01

18

-

-

12

1

-

-

-

-

1

Программное обеспечение

Программное обеспечение (далее по тексту - ПО) контроллера делится на метрологически значимую и метрологически незначимую части. Метрологически значимая часть ПО модулей ТС-01, ТУ-01, ТИТ-01 программы соответствующих модулей.

и УС0-01 является исполняемым файлом рабочей Метрологически значимая часть ПО модулей отдельный файл, представляющий собой

МП-02   и   МП-04   вынесена в

системную неизменяемую часть ПО.

Идентификационные данные программного обеспечения контроллера МИР КТ-51М приведены в таблице 2.

Встроенное ПО модулей ТС-01, ТУ-01, ТИТ-01 и УС0-01 контроллера МИР КТ-51М реализовано аппаратно (в управляющем микроконтроллере) и может быть проверено, установлено специальных программно-технических средств. Уровень защиты программного обеспечения модулей ТС- 01, ТУ-01, ТИТ-01 и УС0-01 от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» по Р 50.2.077-2014.

или переустановлено только на заводе-изготовителе с использованием

Для защиты от преднамеренных и непреднамеренных изменений данных, включающих в себя параметры конфигурации и архивы модулей МП-02 и МП-04, используется парольная защита. При включении питания проводится сравнение контрольной суммы рассчитанной для системного ПО модулей, с контрольной суммой, хранящейся в энергонезависимой памяти модулей. При различии контрольных сумм регистрируется соответствующая аварийная ситуация с фиксацией в журнале событий в энергонезависимой памяти контроллера. Для защиты данных контроллера от несанкционированных изменений предусмотрена программная защита средствами идентификации и аутентификации пользователей и управления доступом. Уровень защиты программного обеспечения модулей МП-02 и МП-04 от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

Оценка влияния ПО на метрологические характеристики СИ - влияния нет.

Таблица 2 -

обеспечения

Идентификационные признаки

Значение

Идентификационное наименование ПО

М09.0024

7-01

Образ диска для

МП-02

М12.1240

7-01 ПО системное МП-04

М07.0016

2-02 Рабочая программ а модуля ТС-01

М05.0011

2-02 Рабочая программ а модуля

ТУ-01

М07.0018

5-02

Рабочая программ а модуля ТИТ-01

М07.0018

4-02 Рабочая программ а модуля УСО-01

Номер версии (идентификационный номер) ПО

v 1.0.0.0

v 1.0.0.0

V2.1

V2.0

V2.0

V2.0

Цифровой идентификатор ПО

E0684CBE

BB828FA

AC2FF7D

3DB5D9B

861

273C093B

F7EE7F0E A1F9FE5F D5BF4AE

8

225B5FF7

C8708575

4AC2C536

8FB5C3F6

Алгоритм вычисления цифрового идентификатора

ПО

MD5

MD5

CRC-32

CRC-32

CRC-32

CRC-32

Метрологические и технические характеристики Пределы допускаемой основной абсолютной погрешности суточного хода часов контроллера (без коррекции времени), с

Рабочие условия эксплуатации

Диапазон рабочих температур, °С......................................................................от минус 40 до плюс 55

Относительная влажность воздуха при температуре плюс 35 °С, %, не более.................................95

Характеристики каналов ввода-вывода

Таблица 3 -

каналов ТИТ

Наименование характеристики

Значение

Диапазон измеряемого входного сигнала постоянного тока, мА

для модуля УСО-01.01

от 0 до плюс 5

для модуля УСО-01.00

от 0 до плюс 20

для модуля ТИТ-01

от минус 5 до плюс 5

от минус 20 до плюс 20

Входное сопротивление для диапазона входного тока от 0 до плюс 5 мА, от минус 5 до плюс 5 мА, Ом

от 800 до 1000

Входное сопротивление для диапазона входного тока от 0 до плюс 20 мА, от минус 20 до плюс 20 мА, Ом

от 200 до 250

Пределы допускаемой основной приведенной погрешности (от диапазона измерений)

+ 0,25 %

Пределы допускаемой дополнительной приведенной погрешности в пределах диапазона рабочих температур (от диапазона измерений)

+ 0,25 %

Минимальный период формирования значений входных сигналов, мс

для модуля УСО-01

40

для модуля ТИТ-01

100

Таблица 4 -

каналов ТС/ТИИ

Наименование параметра

Значение

Ток опроса датчиков, мА

от 4 до 6

Напряжение питания каналов (постоянного тока), В

от 20 до 28

Длительность входного сигнала и время восстановления входного сигнала для модулей УСО-01, ТС-01, ТУ-01, мс, не менее

10

Длительность входного сигнала и время восстановления входного сигнала для модуля МП-02 или МП-04, мс, не менее

100

Диапазон установки времени коммутации ТС для модулей УСО-01, ТС-01, ТУ-01

от 10 мс до 60 с с шагом 10 мс

Диапазон установки времени коммутации ТС для модуля МП-02 или МП-04

от 100 мс до 60 с с шагом 100 мс

Каналы ТС (24В) регистрируют состояние "замкнуто" при сопротивлении в цепи датчика, Ом, не более

150

Каналы ТС (24В) регистрируют состояние "разомкнуто" при сопротивлении в цепи датчика, кОм, не менее

50

Каналы ТС (220В) регистрируют состояние "замкнуто" при напряжении постоянного тока, В

от 158 до 170

Каналы ТС (220В) регистрируют состояние "разомкнуто " при напряжении постоянного тока, В

от 132 до 154

Пределы допускаемой абсолютной погрешности счета импульсов каналов ТС/ТИИ в режиме ТИИ на каждые 10000 входных импульсов в пределах диапазона рабочих температур

+ 2 импульса

Таблица 5 - Характеристики каналов ТУ

Наименование параметра

Значение

Номинальное коммутируемое напряжение постоянного тока, В

24

Максимальное коммутируемое напряжение постоянного тока, В

36

Максимальный постоянный коммутируемый ток при номинальном напряжении, А

0,5

Сопротивление коммутирующего ключа в разомкнутом состоянии при номинальном напряжении, кОм, не менее

50

Сопротивление коммутирующего ключа в замкнутом состоянии при номинальном напряжении, Ом, не более

2,4

Длительность выходного сигнала в импульсном режиме работы

от 100 мс до 60 с

Таблица 6 - Характеристики каналов ТУ при использовании блоков коммутации БК-02, БК-06

Условие коммутации

Максимальный коммутируемый ток, А

БК-02

БК-06

Постоянный

Переменный

Постоянный

Переменный

При напряжении 100 В

5,0

5,0

0,4

5,0

При номинальном напряжении 220 В

2,0

0,3

При максимальном напряжении 275 В

1,5

0,3

Сопротивление коммутирующего ключа в разомкнутом состоянии при номинальном напряжении контроллеров с блоками коммутации БК-02, БК-06 должно быть не менее 50 кОм.

Сопротивление коммутирующего ключа в замкнутом состоянии при номинальном напряжении контроллеров с блоками коммутации БК-02, БК-06 должно быть не более 2,2 Ом.

Длительность выходного сигнала канала ТУ в импульсном режиме работы контроллеров с блоками коммутации БК-02, БК-06 должна быть от 100 мс до 60 с.

Параметры электропитания

от 9,6 до 30

Напряжение питания от источника питания постоянного тока, В ....

Мощность, потребляемая контроллером с минимальным составом модулей и блоков коммутации от источника питания постоянного тока с номинальным напряжением 24 В ............................

10

Мощность, потребляемая контроллером с максимальным составом модулей и блоков коммутации от источника питания постоянного тока с номинальным напряжением 24 В, Вт .....................

2025

Показатели надежности

Среднее время наработки на отказ каждого канала ввода-вывода, ч, не менее

Среднее время восстановления работоспособности, ч

Средний срок службы, лет

Знак утверждения типа

Знак утверждения типа наносится печатным способом на этикетку каждого модуля контроллера, расположенную на боковой поверхности модуля, и типографским способом на титульный лист каждого эксплуатационного документа согласно ведомости эксплуатационных документов.

Комплектность средства измерений

Комплект поставки контроллера приведен таблице 7.

Таблица 7- Комплектность средства измерений

Обозначение

Наименование

Количе

ство

Примечание

М07.111.00.000

Контроллер МИР КТ-51М._

1 шт.

В соответствии с исполнением

М07.00182-02

Программный комплекс АРМ ПРОВЕРКИ МИР КТ-51

1 шт.

Поставляется на CD-R

М06.00158-01

Программный комплекс

ЦЕНТР СИНХРОНИЗАЦИИ

ВРЕМЕНИ

1 шт.

Поставляется на CD-R

М10.00291-03

Программа КОНФИГУРАТОР

КОНТРОЛЛЕРОВ МИР

1 шт.

Поставляется на CD-R

-

Комплект эксплуатационных документов

1

компл.

Согласно ведомости эксплуатационных документов

М07.111.00.000 ВЭ

Сведения о методиках (методах) измерений

приведены в разделах 4 «Устройство и работа», 9 «Использование контроллера» документа

М07.111.00.000 РЭ «КОНТРОЛЛЕР МИР КТ-51М. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ Р МЭК 60870-2-2-2001 Устройства и системы телемеханики. Часть 2. Условия эксплуатации. Раздел 2. Условия окружающей среды (климатические, механические и другие неэлектрические влияния);

ГОСТ Р МЭК 870-3-93 Устройства и системы телемеханики. Часть 3. Интерфейсы (электрические характеристики);

ГОСТ Р МЭК 870-4-2011 Устройства и системы телемеханики. Часть 4. Технические требования;

ГОСТ Р 51522.1-2011 Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Часть 1. Общие требования и методы испытаний;

ГОСТ IEC 60950-1-2011 Оборудование информационных технологий. Требования безопасности. Часть 1. Общие требования.

Изготовитель

Общество с ограниченной ответственностью «Научно-производственное объединение «МИР» (ООО «НПО «МИР»)

Адрес: 644105, г. Омск, ул. Успешная, д. 51

Телефоны: 8-(3812)-61-90-82, 8-(3812)-61-99-74

Факс: 8-(3812)-61-81-76

E-mail: mir@mir-omsk.ru

Web-сайт: http: //www.mir-omsk.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ФБУ «Омский ЦСМ») Адрес: 644116, Омская обл., г. Омск, ул. Северная 24-я, д. 117А

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311670.




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
