№27 от 13.01.2025
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 638728
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (1)
Приказы по основной деятельности по агентству Вн. Приказ № 27 от 13.01.2025
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
(Росстандарт)
13 января 2025 г.
27
Москва
О внесении изменений в сведения об утвержденном типе средства измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
-
1. Внести изменения в сведения об утвержденном типе средства измерений в части конструктивных изменений, не влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.
-
3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные содержащихся в нем документов и сведений, Министерства промышленности и торговли от 28 августа 2020 г. № 2906.
сведения, предоставления утвержденным приказом Российской Федерации
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель руководителя
< > Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.
Е.Р. Лазаренко
Сертификат: 525EEF525B83502D7A69D9FC03064C2A
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 06.03.2024 до 30.05.2025
\______________
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию и метрологии от « _, 3 » >шва_^я______2025 г. __
Сведения об утвержденном типе средства измерений, подлежащие изменению в части конструктивных изменений, не влияющих на метрологические характеристики средства измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методик поверки сохраняется |
Устанавливаемая методика поверки |
Заявитель |
Юридическое лицо, выдавшее заключение |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
|
1. |
Микроомметры цифровые |
М4104 |
52692-18 |
РТ-МП-5306- 551-2018 |
Общество с ограниченной ответственностью «БрисЭнерго» (ООО «БрисЭнерго»), г. Москва, г. Зеленоград |
ООО «НИЦ «ЭНЕРГО», г. Москва |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «13» января 2025 г. № 27
Лист № 1
Всего листов 6
электрического
Регистрационный № 52692-18
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Микроомметры цифровые М4104
Назначение средства измеренийМикроомметры цифровые М4104 предназначены для измерений сопротивления постоянному току.
Описание средства измерений
Принцип действия микроомметров цифровых М4104 (далее
по тексту -микроомметры) основан на измерении падения напряжения на измеряемом сопротивлении, вызванном протеканием постоянного измерительного тока. Измерение производится по четырехпроводной схеме. Выбор значения измерительного тока производится автоматически. Измерение активного сопротивления производится при двух направлениях измерительного тока. Микроомметры имеют четыре режима: измерение сопротивления, измерение сопротивления, содержащего индуктивную составляющую (обмотки электрических машин и трансформаторов), контроль и зарядка аккумуляторной батареи, настройка.
Микроомметры выполнены в корпусе из ударопрочного ABS - пластика. На передней панели находится клавиатура, индикатор и гнезда для измерительных щупов. На торцевой крышке корпуса расположены 3 разъема для подсоединения к сетевому адаптеру и разъем интерфейса USB (исполнение по заказу).
Общий вид микроомметров представлен на рисунках 1 и 2.
Схема пломбировки от несанкционированного доступа средства измерений представлена на рисунке 3.
Знак поверки на корпус микроомметров не наносится.
Место нанесения заводских номеров - на тыльной панели корпуса на табличке технических данных; способ нанесения - рукописный печатным шрифтом перманентным маркером; формат - цифровой код, состоящий из арабских цифр.
Обозначение мест нанесения знака утверждения типа и заводских номеров представлено на рисунке 4.

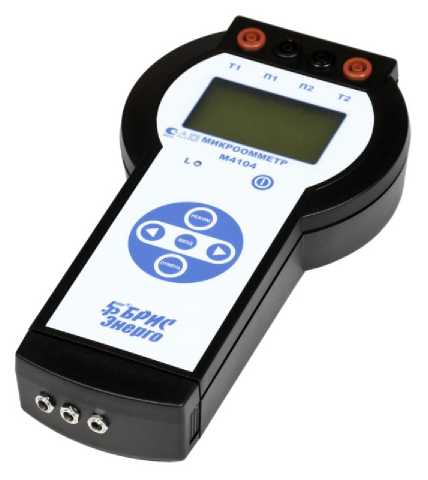

Рисунок 1 - Общий вид микроомметров М4104

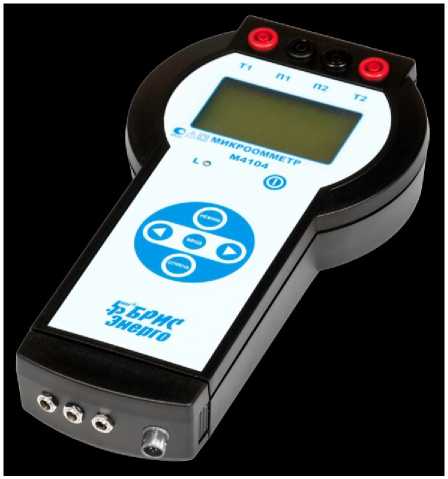

Рисунок 2 - Общий вид микроомметров М4104 с разъемом интерфейса USB
завода-изготовителя

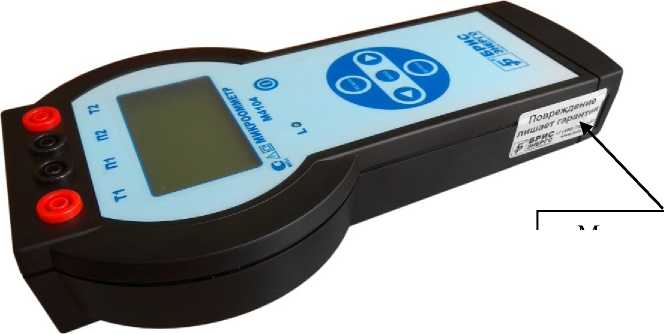

Рисунок 3 - Схема пломбировки от несанкционированного доступа
Место установки пломбы ОТК
Место нанесения
заводских номеров
Место нанесения знака утверждения типа
Рисунок 4 - Места нанесения знака утверждения типа и заводских номеров
Управление настройками и параметрами режима работы микроомметров М4104, вывод информации на экран осуществляются посредством программного обеспечения.
Программное обеспечение микроомметров встроено в защищенную от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящих к искажению результатов измерений.
Не требуется специальных средств защиты метрологически значимой части ПО СИ и измеренных данных от преднамеренных изменений
Идентификационные данные программного обеспечения микроомметров М4104 представлены в таблице 1.
Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Микропрограмма |
|
Номер версии (идентификационный номер) ПО |
Не ниже 0702 |
|
Цифровой идентификатор ПО |
- |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений электрического сопротивления, Ом |
от 15^10-6 до 999 |
|
Пределы допускаемой абсолютной погрешности измерений электрического сопротивления, Ом
|
±(0,01+6•10-6/Rk)•Rизм ±(0,01+4/Rk)•Rизм ±(0,01+15/Rk)•Rизм |
|
Примечания: Rk - верхнее значение поддиапазона измерений, Ом; ^^изм - измеренное значение сопротивления, Ом | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Потребляемая мощность, В^А, не более |
50 |
|
Параметры электрического питания:
|
220±22 50±1 |
|
Габаритные размеры (длина^ширина^высота), мм, не более |
270x145x65 |
|
Условия эксплуатации:
|
от -20 до +40 90 от 84 до 106,7 |
|
Масса, кг, не более |
0,9 |
|
Степень защиты IP по ГОСТ 14254-2015 |
IP52 |
|
Срок службы |
10 лет |
наносится на табличку технических данных микроомметров и на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Микроомметр цифровой |
М4104 |
1 шт. |
|
Сетевой адаптер БПС 3*2,5А + 7*0, 25А |
- |
1 шт. |
|
Комплект шнуров измерительных, длиной 3 м с зажимами типа «крокодил». «Челюсти» зажима изолированы друг от друга |
- |
1 шт. |
|
Кабель интерфейса USB |
- |
1 шт. 1) |
|
Сумка для переноски прибора |
- |
1 шт. |
|
Руководство по эксплуатации |
60532022.26.51.43.113.001.И3.01 РЭ |
1 экз. |
|
Примечание - 1) по заказу для исполнения с интерфейсом USB | ||
приведены в руководстве по эксплуатации 60532022.26.51.43.113.001.И3.01 РЭ в разделе 6 «Использование по назначению».
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ТУ 26.51.43-007-60532022-2018 «Микроомметры цифровые М4104. Технические условия».
ИзготовительОбщество с ограниченной ответственностью «БрисЭнерго» (ООО «БрисЭнерго»)
ИНН 7735558789
Адрес: 124460, г. Москва, г. Зеленоград, Панфиловский пр-кт, д. 10, помещ. II, ком. 13, помещ. 2
Телефон (факс): +7 (499) 732-22-03; 732-78-48; 732-21-01
E-mail: mail@bris.ru
Web-сайт: http: www.bris.ru
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва») Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Телефон: +7 (495) 544-00-00
E-mail: info@rostest.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310639.
в части вносимых изменений
Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)
Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17
Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (ком. №№ 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. № 15) Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314019.
