МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

13 января 2025 г.

Москва

О внесении изменений в сведения об утвержденном типе средства измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденном типе средства измерений в части конструктивных изменений, не влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.

• 3. Распространить действие методики поверки средства измерений, установленной согласно приложению к настоящему приказу, на средства измерений, находящиеся в эксплуатации.

• 4. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные содержащихся в нем документов и сведений, Министерства промышленности и торговли от 28 августа 2020 г. № 2906.

  сведения, предоставления утвержденным приказом Российской Федерации

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

Сертификат: 525EEF525B83502D7A69D9FC03064C2A

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 06.03.2024 до 30.05.2025

\______________

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от « _3 »        ____2025 г. № ____

Сведения об утвержденном типе средства измерений, подлежащие изменению в части конструктивных изменений, не влияющих на метрологические характеристики средства измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «13» января 2025 г. № 26

Регистрационный № 78656-20

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Метанометры для горных машин МГМ-1

Метанометры для горных машин МГМ-1 (далее по тексту - метанометры) предназначены для выдачи предупредительной сигнализации и отключения электропитания горной машины или подземной передвижной компрессорной станции (установки) при достижении предельно допускаемого значения объемной доли метана в атмосфере горной выработки.

Принцип действия метанометров - термохимический, основанный на беспламенном сжигании метана на рабочем элементе сенсора, с использованием мостового метода измерения. Сенсор питается от стабилизатора тока, широтно-импульсным модулятором. Появление метана приводит к изменению сопротивления рабочего резистора сенсора и разбалансировке мостовой схемы. Напряжение с диагонали моста, пропорциональное концентрации метана в контролируемой среде, поступает в микропроцессор, где измеряется, преобразуется в значение объемной доли метана, которое сравнивается с заданными значениями, и с выхода микропроцессора выдаются сигналы управления соответствующей сигнализацией.

Метанометры состоят из:

• - защитного кожуха, который крепится к корпусу горной машины или подземной передвижной компрессорной станции (установки) и предназначен для размещения в нем переносного блока с целью защиты его от механических повреждений;

• - переносного блока, который состоит из метанометрического блока и блока питания, соединенных между собой специальным болтом.

Для передачи данных с метанометра в систему аэрогазового контроля (далее по тексту -АГК) в состав МГМ-1Р дополнительно входят:

• - антенна, которая крепится к защитному кожуху или на комбайн и обеспечивает передачу данных о состоянии шахтной атмосферы на приемник ПДМ-1 с помощью ретранслятора РДМ-1 / РДМ-2.

• - ретранслятор данных метанометра РДМ-1 / РДМ-2, который служит для приема, усиления и дальнейшей передачи информации от метанометра;

  эксплуатации

  подключается

• - приемник данных метанометра ПДМ-1 устанавливается на месте в соответствии с действующей проектной документацией. Приемник ПДМ-1 к системе АГК.

  машине или передвижной подземной компрессорной станции (установке) и представляет собой металлический корпус, внутри которого установлен выключатель, содержащий два реле. Выключатель имеет контакты для соединения с переносным блоком и зажимы, к которым

Защитный кожух устанавливается и закрепляется на горной подключается кабель, соединяющий метанометр с горной машиной или компрессорной станцией (установкой).

Метанометрический блок состоит из пластмассового корпуса и двух крышек. В корпусе расположена плата и крепятся: сенсор, элементы световой (красный и зеленый индикаторы) и звуковой (звуковой излучатель) сигнализации, кнопка включения метанометра. Все эти элементы закрываются металлической крышкой с соответствующими отверстиями. Для переноски имеется ремень (ручка), который крепится этой же крышкой.

На нижней крышке размещены розетка соединителя, предназначенная для электрического соединения с блоком питания, и винт, закрывающий доступ к кнопке для настройки метанометра.

Блок питания содержит аккумуляторы с резисторами, обеспечивающими искробезопасность, вилку соединителя, предназначенную для электрического соединения с метанометрическим блоком, специальный болт для крепления метанометрического блока.

В нижней части блока питания имеются три контакта, предназначенные для электрического соединения с выключателем защитного кожуха. По этим контактам подаются сигналы для управления реле выключателя.

Метанометры выпускаются в четырех модификациях:

• - МГМ-1М - метанометры, предназначенные для установки на комбайны и другие горные машины;

• - МГМ-1.1М - метанометры, предназначенные для установки на передвижные компрессорные станции;

• - МГМ-1Р - метаномеры, предназначенные для установки на проходческие и выемочные комбайны, с функцией передачи данных в систему АГК при помощи ретранслятора РДМ-1 (РДМ-2) и приёмника ПДМ-1 по аналоговому интерфейсу;

• - МГМ-1Д - метаномеры, предназначенные для установки на дизелевозы, с функцией передачи данных в систему АГК с помощью антенны с устройством фиксации и модуля абонентского МА-41 (без ПДМ и РДМ).

Метанометры имеют в своем составе энергонезависимую память, в которой ежеминутно сохраняются данные о текущем времени и содержании метана, а также обеспечивают возможность контроля, настройки и передачи данных в компьютер по беспроводной ближней связи.

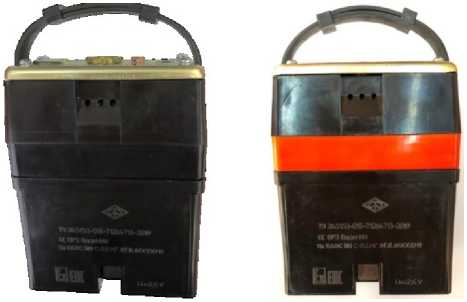

Общий вид метанометров представлен на рисунке 1.

Общий вид дополнительного оборудования представлен на рисунке 2.

Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки представлена на рисунке 3.

Места нанесения заводского номера и знака утверждения типа представлены на рисунке 4.

а)

б)

в)

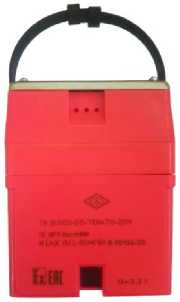

а) - Метанометры МГМ-1М; б) - Метанометры МГМ-1.1М; в) - Метанометры МГМ-1Р;

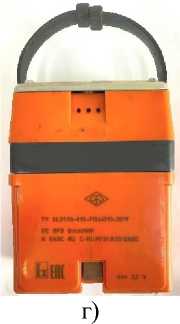

г) - Метаномеры МГМ-1Д

а)

Рисунок 1 - Общий вид метанометров

б)

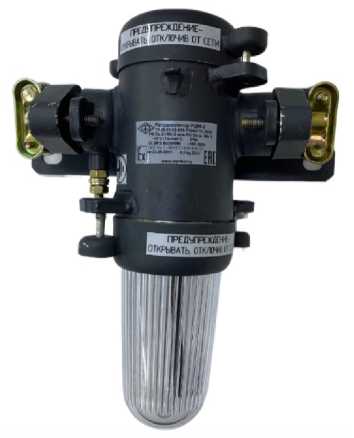

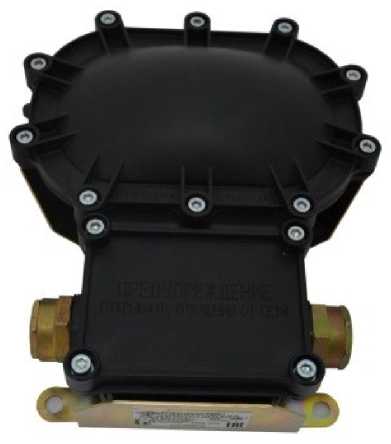

Рисунок 2 - Общий вид дополнительного оборудования

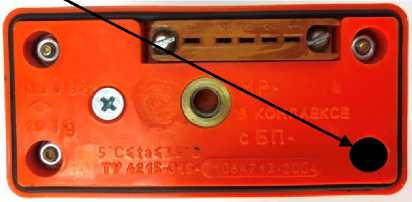

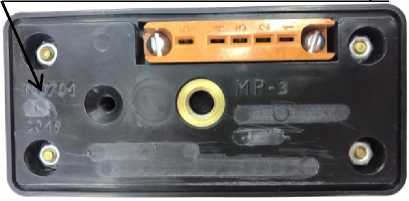

Место пломбирования (нанесения знака поверки)

а)                                                 б)

а) - Метанометры МГМ-1М и МГМ-1Д; б) - Метанометры МГМ-1.1М и МГМ-1Р

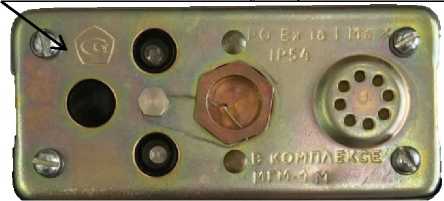

Место нанесения заводского номера

Рисунок 4- Место нанесения заводского номера и знака утверждения типа

Место нанесения знака утверждения типа

Рисунок 3 - Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки

Заводские номера в виде цифровых обозначений, обеспечивающие идентификацию каждого экземпляра средств измерений, наносятся на метанометры гравировкой и в паспорт типографским способом.

Программное обеспечение метанометров (далее по тексту - ПО) по аппаратному обеспечению является встроенным. ПО хранится в памяти микроконтроллера и предназначено для управления работой метанометров, сбора, обработки и передачи измерительной информации, выдачи сигналов управления и управлением работой сигнализации.

ПО устанавливается на предприятии-изготовителе в процессе изготовления.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Конструкция метанометров исключает возможность несанкционированного влияния на ПО и измерительную информацию. Метрологические характеристики метанометров нормированы с учетом влияния ПО.

Таблица 1- Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3- Основные технические характеристики

Продолжение таблицы 3

Таблица 4- Показатели надежности

наносится на титульные листы руководства по эксплуатации и формуляр метанометров типографским способом, и на крышку метанометров гравировкой.

Таблица 5- Комплектность средства измерений

Продолжение таблицы 5

приведены в разделах 1.3 «Устройство и работа метанометра» и 2 «Использование по назначению» руководства по эксплуатации.

Государственная поверочная схема для средств измерений содержания компонентов в газовых и газоконденсатных средах, утвержденная приказом Росстандарта от 31 декабря 2020 г. № 2315;

ГОСТ 31610.0-2014 Взрывоопасные среды. Часть 0. Оборудование. Общие требования;

ГОСТ Р 52350.29.1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов;

ТУ 26.51.53-015-71064713-2019 Метанометры для горных машин МГМ-1. Технические условия.

Акционерное общество «Производственное объединение «Электроточприбор» (АО «ПО «ЭТП»)

ИНН 5506052891

Юридический адрес: 644042, Омская обл., г. Омск, пр-кт Карла Маркса, д. 18/13 Телефон: +7 (3812) 39-63-07

E-mail: info@etpribor.ru

Web-сайт: https://etpribor.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ФБУ «Омский ЦСМ»)

Адрес: 644116, г. Омск, ул. 24 Северная, д. 117-А

Телефон (факс): +7 (3812) 68-07-99; 68-04-07

E-mail: info@ocsm.omsk.ru

Web-сайт: http://csm.omsk.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311670.
