ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (2)
Приказы по основной деятельности по агентству Вн. Приказ № 28 от 13.01.2025
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
(Росстандарт)
13 января 2025 г.
28
Москва
О внесении изменений в сведения об утвержденных типах средств измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
1. Внести изменения в сведения об утвержденных типах средств влияющих настоящему
измерений в части конструктивных изменений, на их метрологические характеристики, согласно приложению к приказу.
2. Утвердить измененные описания типов средств прилагаемые к настоящему приказу.
-
3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные содержащихся в нем документов и сведений, Министерства промышленности и торговли от 28 августа 2020 г. № 2906.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
измерений,
сведения, предоставления утвержденным приказом Российской Федерации
Заместитель руководителя
< > Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.
Е.Р. Лазаренко
Сертификат: 525EEF525B83502D7A69D9FC03064C2A
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 06.03.2024 до 30.05.2025
\______________
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию и метрологии
от «ЯЯ »
2025 г. № __
Сведения
об утвержденных типах средств измерений, подлежащие изменению
в части конструктивных изменений, влияющих на метрологические характеристики средства измерений
№ п/ п
1
1.
Наименование типа
Счетчики электрической энергии однофазные многофункцион альные
Обозначение типа
Заводской номер
Регистрационный номер в ФИФ
Правообладатель
Отменяемая методика поверки
Действие методики поверки сохраняется
Устанавливаемая методика поверки
Добавляемый изготовитель
Интервал между поверками
3
РОТЕК
РТМ-01
202108040327;
16210000006;
16210000003;
16210000008
5
77307-20
10
РТ-МП-6407-
551-2019
МП-НИЦЭ-
138-24
Общество с ограниченной ответственность ю «НТЦ Ротек» (ООО «НТЦ Ротек»), г. Москва;
Общество с ограниченной ответственность ю «Северный Энергоконтроль » (ООО «Северный Энергоконтроль »), г. Москва;
Общество с ограниченной ответственность ю «Электра»
Для класса точности 0,2S; 0,5S -10 лет; 1; 2 - 16 лет;
Дата утверждения акта испытаний
12
17.12.
2024
Заявитель
Акционерное общество «Научно-Производственн ая Компания РоТеК» (АО «НПК РоТеК»), г. Москва
Юридическо е лицо, проводивше е испытания
13
ООО «НИЦ «ЭНЕРГО», г. Москва
2.
Счетчики электрической энергии трехфазные многофункцион альные
РОТЕК
РТМ-03
36030005732;
202108040260;
36030000392;
361200021;
36030025962;
202108040259;
36030031688;
36230000007
77308-20
РТ-МП-6530-
551-2019
МП-НИЦЭ-
132-24
(ООО «Электра»), г.
Москва
Общество с ограниченной ответственность ю «НТЦ Ротек» (ООО «НТЦ Ротек»), г. Москва;
Общество с ограниченной ответственность ю «Северный Энергоконтроль » (ООО «Северный Энергоконтроль »), г. Москва;
Общество с ограниченной ответственность ю «Электра» (ООО «Электра»), г.
Москва
16 лет
17.12.
2024
Акционерное общество «Научно-Производственн ая Компания РоТеК» (АО «НПК РоТеК»), г. Москва
ООО «НИЦ «ЭНЕРГО», г. Москва
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «13» января 2025 г. № 28
Лист № 1
Всего листов 13
Регистрационный № 77308-20
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчики электрической энергии трехфазные многофункциональные
РОТЕК РТМ-03
Назначение средства измерений
Счетчики электрической энергии трехфазные многофункциональные РОТЕК РТМ-03 (далее - счетчики) предназначены для измерений активной и реактивной электрической энергии прямого или обратного направления по дифференцированным во времени тарифам в сетях переменного тока промышленной частоты, частоты переменного тока, среднеквадратических значений силы переменного тока (фазного тока и тока нейтрали), среднеквадратических значений фазного/линейного напряжения переменного тока, хода часов, положительного и отрицательного отклонения напряжения переменного тока от номинального напряжения переменного тока, положительного и отрицательного отклонения частоты от номинального значения.
Описание средства измерений
Принцип действия счетчиков основан на вычислении действующих значений тока и напряжения, активной энергии, мощности, коэффициента мощности и частоты сети переменного тока по измеренным мгновенным значениям входных сигналов тока и напряжения. Счетчики также обеспечивают отсчет времени, календарной даты и вывод данных на жидкокристаллический индикатор (ЖКИ).
Счетчики могут использоваться как автономно, так и в автоматизированных информационных измерительных системах учета электрической энергии для передачи измерительных или вычислительных параметров на диспетчерский пункт по контролю, учету и распределению электрической энергии.
Счетчики имеют в своем составе датчики тока и напряжения, внутренние часы, специальный измерительный преобразователь, микроконтроллер, энергонезависимую память, источник питания, жидкокристаллический индикатор для просмотра информации, кнопки управления, световые индикаторы, интерфейс RS-485, оптический порт, оснащены отключающим реле. Счетчики имеют возможность аппаратной блокировки внутреннего реле включения/отключения нагрузки. В счетчики дополнительно могут устанавливаться взаимозаменяемые блоки ввода-передачи данных: GPRS/PLC-модем, GSM-модем, RF-модем, Ethernet-MogeM, Wi-Fi модуль.
Конструктивно счетчики выполнены в пластмассовом корпусе. Конструкция счетчиков соответствует требованиям ГОСТ 31818.11-2012. Основные клеммы счетчиков, предназначенные для из электротехнического предназначены для импульсных выходов и цифровых интерфейсов. На передней панели счетчиков расположена кнопка управления режимами индикации дисплея.
подключения к электрической сплава. Дополнительные контакты
сети, выполнены клеммной колодки
Токи и напряжения измеряемой сети через соответствующие зажимы и входные элементы поступают на соответствующие входы измерительного преобразователя, который выполняет преобразование аналоговых сигналов напряжения и тока в цифровые значения этих величин.
Центральный процессор принимает результаты измерений и размещает их в энергонезависимой памяти, поддерживает связь через интерфейс RS-485, оптический порт и дополнительный блок ввода-передачи данных (GPRS/PLC-MogeM/GSM-модем/
RF-MogeM/Ethernet-MogeM /Wi-Fi модуль), выводит информацию на дисплей.
Длительность сохранения в памяти счетчиков информации (измерительных данных, параметров настройки, программ) при отключении питания, не менее 30 лет. Счетчики обеспечивают в режиме реального времени измерение и расчёт следующих параметров:
-
- активной и реактивной электроэнергии в двух направлениях (прием, отдача);
-
- среднеквадратических значений фазных напряжений переменного тока;
-
- линейных напряжений;
-
- среднеквадратических значений силы переменного тока по каждой фазе;
-
- тока в нейтрали;
-
- активная, реактивная и полная электрическая мощность по каждой фазе;
-
- коэффициента электрической мощности по каждой фазе; - соотношения реактивной и активной электрической мощности по каждой фазе;
-
- частота сети переменного тока;
-
- небаланса суммы фазных токов и тока в нулевом проводе;
-
- положительного и отрицательного отклонения напряжения по классу S с допусками в части измерения напряжения (ГОСТ 32144-2013, ГОСТ 30804.4.30-2013).
Измеренные данные, параметры конфигурации, статусная и иная информация хранятся в энергонезависимой памяти и могут отображаться на жидкокристаллическом индикаторе счетчиков.
Счетчики оснащены энергонезависимыми часами реального времени (RTC) и календарем, с резервной батареей питания, обеспечивающие внешнюю ручную и автоматическую коррекцию времени.
С помощью программного обеспечения возможно осуществление настройки параметров счетчиков, а также считывание данных, при этом связь компьютера со счетчиками может осуществляться как через оптический, так и цифровой порт. Для осуществления мер безопасности и надежности перед настройкой параметров счетчиков необходимо пройти процедуру идентификации.
Заводской номер, идентифицирующий каждый экземпляр счетчика, наносится на переднюю панель счетчика методом лазерной печати в виде буквенно-цифрового кода.

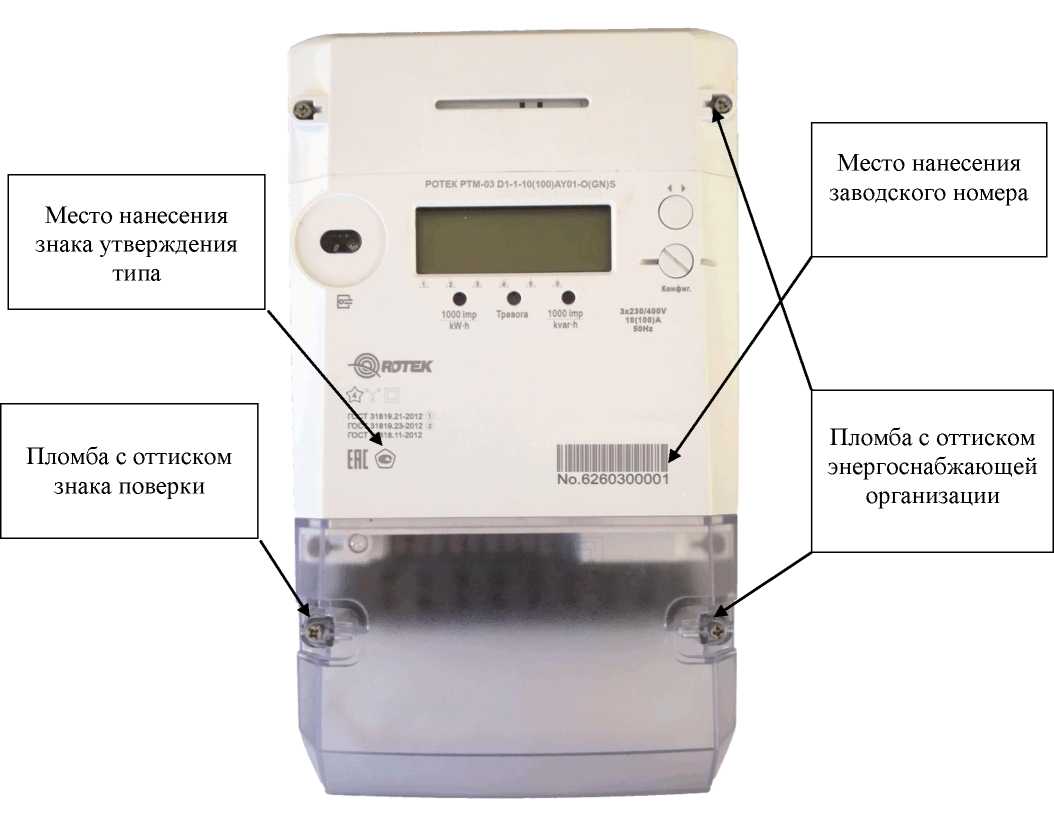

Общий вид счетчиков с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунках 2-5. Способ ограничения доступа к местам настройки (регулировки) - пломба с оттиском знака поверки, пломба с оттиском энергоснабжающей организации.
Структура условного обозначения модификаций счетчиков представлена на рисунке 1.
РОТЕК РТМ-03_____________
X1 - X2 - X3 (X4) X5 X6 X7 X8 - X9 (X10) X11 X12
Вид крепления
D1 - для установки на щиток
B1 - для установки на щиток и на DIN-рейку (малогабаритный)
С1 - для установки на опору, тип 1
(сплит-исполнение)
С2 - для установки на опору, тип 2
(сплит-исполнение)_____________
Номинальное напряжение
-
1 - 230 В
-
2 - 57,7 В______________________
Базовый ток
5 - 5 А
10 - 10 А
Номинальный ток
5 - 5 А________________________
Максимальный ток
100 - 100 А
80 - 80 А
60 - 60 А
10 - 10 А______________________
Класс точности
A - 1/2, активная/реактивная энергия
B - 1/1, активная/реактивная энергия
C - 0,5S/1, активная/реактивная энергия
D - 0,2S/1, активная/реактивная энергия
Измерение тока нейтрали
Y - Да
N - Нет____________________
Наличие реле ограничения нагрузки
0 - Нет
K - Да___________________
Внутренний источник питания
I - Внутренняя батарея
E - Внешняя батарея
S - Суперконденсатор
-
1 - Внутренняя + внешняя батареи
-
2 - Внутренняя батарея + суперконденсатор
-
3 - Внешняя батарея + суперконденсатор
-
4 - Внутренняя батарея + внешняя батарея + суперконденсатор
Локальный интерфейс (могут быть сочетания)
O - оптический R - RS-485 2R - 2*RS-485
U - USB E - Ethernet
N - нет____________________
Модуль связи (могут быть сочетания)
GR - GSM/GPRS; GN - GPRS и NBIoT;
NB - NB-IoT модем; 3G - 3G;
4G - 4G/LTE;
5G - 5G; Pn - PLC;
PF - гибридный PLC и Радиомодем;
FL - LoRa;
F4 - RF433 - mesh;
F8 - RF868 - mesh; Zn - ZigBee;
Et - Ethernet; Bn - Bluetooth;
WS - Wi-Sun;
Rs - дополнительный RS-485 в
модеме;_____________________
Протокол обмена данными D - DLMS
S - SPODES
X - проприетарный Дополнительные функции (могут быть сочетания)
1 - управление внешним реле R - резервное внешнее питание T - входы телесигнализации LG - возможность отправки сообщения после выключения питания (LastGasp) GD - Графический дисплей (Нет символа) -дополнительные функции отсутствуют
Рисунок 1 - Структура условного обозначения модификаций счетчиков

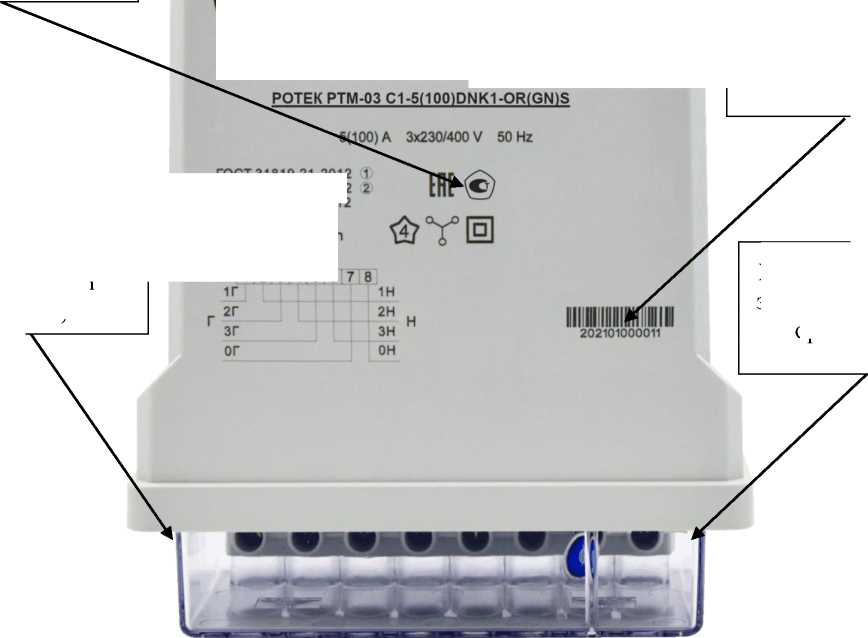

Пломба с
Место нанесения
Место нанесения
оттиском
знака поверки
знака утверждения типа
заводского номера
Пломба с оттиском энергоснабжающей организации

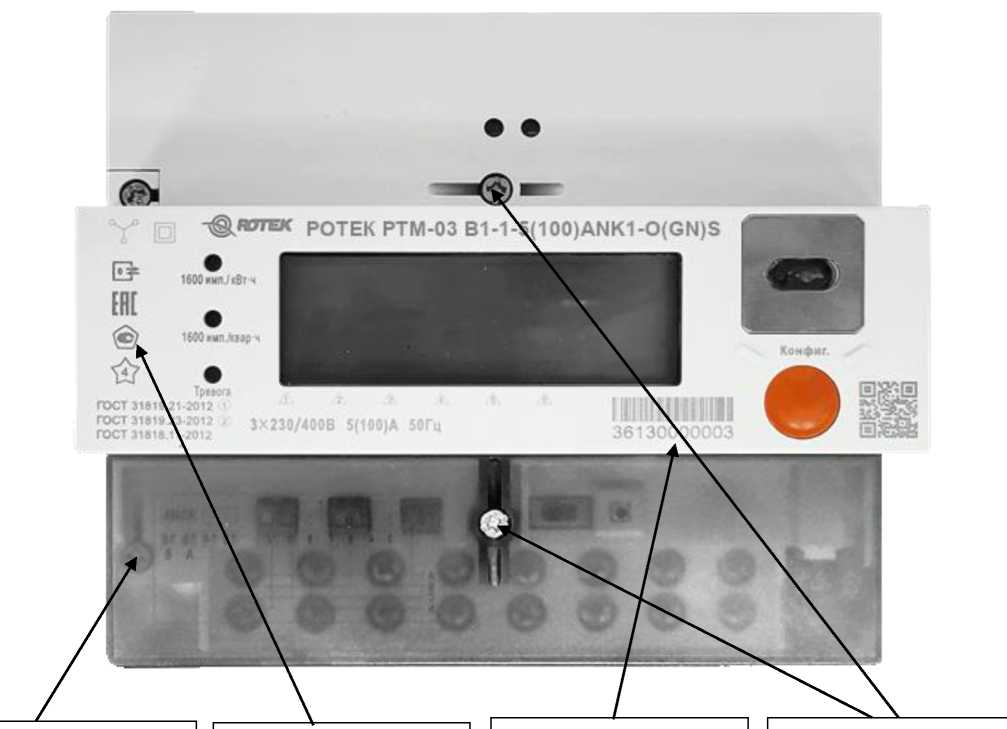

Рисунок 3 - Общий вид счетчиков для установки на щиток и на DIN-рейку с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера
Место нанесения
знака утверждения типа
000011
1 2 3 4 5 6
гост 31819.21-2012 ГОСТ31819.23-2012 ГОСТ31818.11-2012 А=1000 imp/kW-h R=1000 imp/kvar-h
Место нанесения
заводского номера
Пломба с оттиском знака поверки (под клеммной крышкой)
Пломба с оттиском энергоснабжаю щей организации
000004
РОТЕК РТМ-03С2-1 -5(100)DNK1 -OR(GN)S
ГОСТ 31819Л*2012
ГОСТ 31B19J3-2012
ГОСТ 31819.11-2012
Место нанесения знака утверждения типа
Место нанесения
заводского номера
Пломба с оттиском энергоснабжающей организации

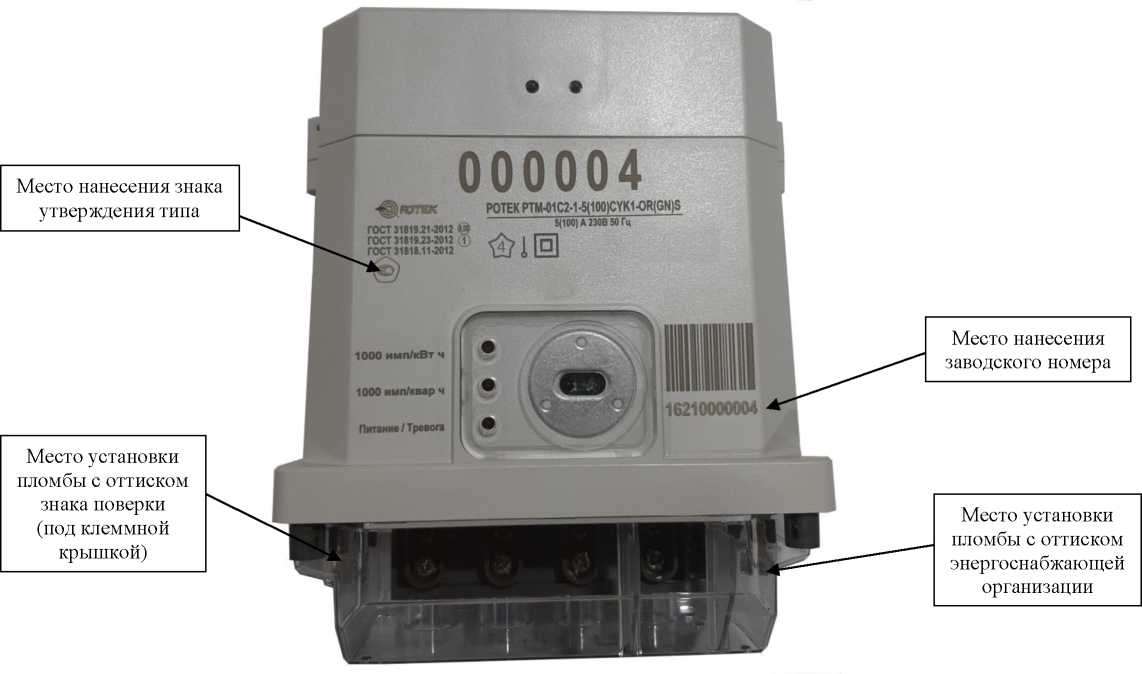

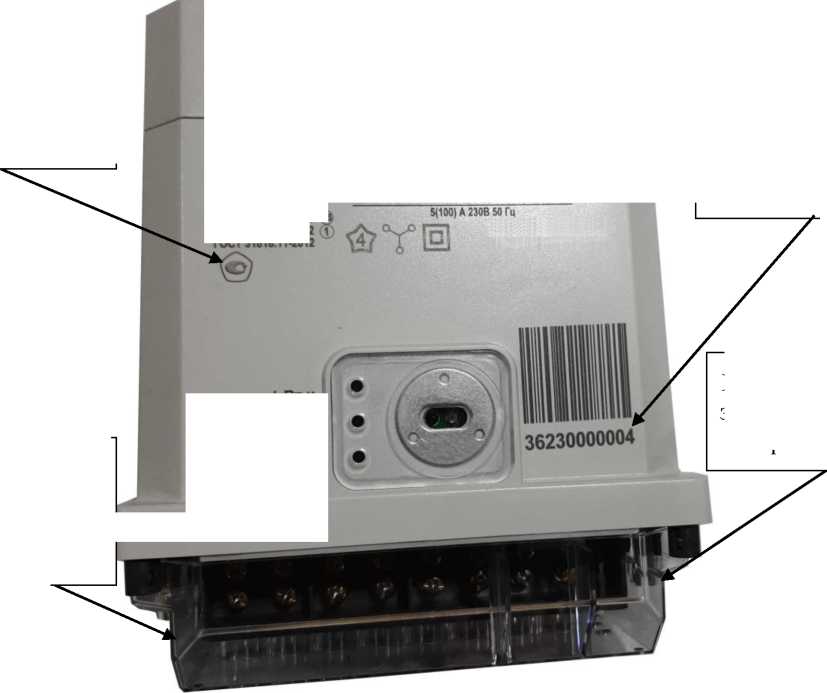

Рисунок 5 - Общий вид счетчиков для установки на опору с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера
Пломба с оттиском знака поверки (под клеммной крышкой)
1000 имп/кВт ч I
1000 имп/квар ч
Питаиие/ Тревог»
Программное обеспечение
Программное обеспечение (далее - ПО) счетчиков по своей структуре является встроенным ПО, разделено на метрологически значимую и метрологически незначимую части. Контрольная сумма метрологически значимой части и записывается в устройство на стадии производства счетчиков.
Метрологические характеристики счетчиков метрологически значимой части ПО.
Уровень защиты ПО от непреднамеренных «высокий» в соответствии с рекомендациями Р
нормированы с учетом влияния
и преднамеренных изменений -
50.2.077-2014. Способ защиты
метрологически значимой части ПО - хранение в отдельной области памяти, недоступной для изменения без вскрытия счетчиков.
Таблица 1 -
обеспечения
данные
|
Идентификационные данные |
Значение | |||
|
Модификация счетчиков |
РОТЕК РТМ-03 D1 |
РОТЕК РТМ-03 B1 |
РОТЕК РТМ-03 C1 |
РОТЕК РТМ-03 C2 |
|
Идентификационное наименование ПО |
BSmart-EN |
aM300-L- B0400101 |
BSmart-EN | |
|
Номер версии (идентификационный номер) ПО, не ниже |
0.17.01.XX |
0.17.01.XX |
202101XX |
0.17.01.XX |
|
Идентификационные данные |
Значение | |||
|
Цифровой идентификатор ПО |
AC18 |
AC18 |
A7F2 |
AC18 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC16 | |||
|
Примечание - XX - номер версии метрологически незначимой части ПО, «Х» может принимать целые значения в диапазоне от 0 до 9. | ||||
Метрологические и технические характеристики
Таблица 2 -
|
Наименование характеристики |
Значение |
|
Классы точности:
|
1 0,2S; 0,5S 1; 2 |
|
Номинальное фазное (линейное) напряжение С/ф.ном(^л.ном), В |
3x57,7(100); 3x230(400) |
|
Базовый ток 1б (максимальный 1макс) ток, А |
10(100); 5(60); 5(80); 5(100) |
|
Номинальный ток 1ном (максимальный ток 1макс), А |
5(10) |
|
Стартовый ток, А
- класс точности счетчика 1/2
|
0,004^1б 0,001-1ном 0,004^1б/0,005^1б 0,002^1ном/- |
|
Номинальное значение частоты измерительной сети счетчика, Гц |
50 |
|
Диапазон измерений частоты переменного тока, Гц |
от 42,5 до 57,5 |
|
Пределы допускаемой абсолютной погрешности измерений частоты переменного тока, Гц |
±0,05 |
|
Погрешность хода часов при включенном питании, c/сутки |
±0,5 |
|
Погрешность хода часов при питании от встроенной батареи, c/сутки |
±1,0 |
|
Диапазон измерений среднеквадратических значений силы переменного тока (фазного тока и тока нейтрали), А:
|
от 0,05^1б до 1макс от 0,02^1ном до 1макс |
|
Пределы допускаемой относительной погрешности измерений среднеквадратических значений силы переменного тока (фазного тока и тока нейтрали), % |
±0,5 |
|
Диапазон измерений среднеквадратических значений фазного/ линейного напряжения переменного тока, В |
от 0,7^ ^ф.ном/^л.ном до 1,2^ ^ф.ном/^л.ном |
|
Пределы допускаемой относительной погрешности измерений среднеквадратических значений фазного/линейного напряжения переменного тока, % |
±0,5 |
|
Диапазон измерений положительного отклонения напряжения переменного тока 5U(+), % от номинального значения* |
от 0 до +20 |
|
Пределы допускаемой абсолютной погрешности измерений положительного отклонения напряжения переменного тока 5U(+), % от номинального значения* |
±0,5 |
|
Наименование характеристики |
Значение |
|
Диапазон измерений отрицательного отклонения напряжения переменного тока 5U(-), % от номинального значения* |
от 0 до 55 |
|
Пределы допускаемой абсолютной погрешности измерений отрицательного отклонения напряжения переменного тока 5U(-), % от номинального значения* |
±0,5 |
|
Пределы допускаемой абсолютной погрешности измерений положительного и отрицательного отклонения частоты в диапазоне ±7,5 Гц от номинального значения /ном, Гц* |
±0,05 |
|
Примечание: * не нормировано для модификации с индексом «С1» в коде. | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон значений постоянной счетчика по активной электрической энергии, имп/(кВт^ч) |
400, 800, 1000, 1600 |
|
Диапазон значений постоянной счетчика по реактивной электрической энергии, имп/(квар^ч) |
400,800, 1000, 1600 |
|
Разрешающая способность счетного механизма отсчетного устройства, кВт^ч, не менее |
0,01 |
|
Полная мощность, потребляемая каждой цепью тока при базовом токе, В^А, не более |
0,3 |
|
Полная (активная) мощность, потребляемая каждой цепью напряжения при номинальном значении напряжения, В^А (Вт), не более |
10 (2) |
|
Длительность хранения информации при отключении питания, |
30 |
|
лет, не менее | |
|
Срок службы батареи, лет, не менее |
16 |
|
Число тарифов, не более |
8 |
|
Число временных зон, не менее |
12 |
|
Глубина хранения значений электрической энергии на начало месяца, месяцев, не менее |
36 |
|
Глубина хранения значений электрической энергии на начало суток, не менее |
128 |
|
Глубина хранения значений электрической энергии на начало интервала 30 минут, суток, не менее |
254 |
|
Интервал усреднения мощности для фиксации профиля нагрузки, минут |
30 |
|
Глубина хранения профиля нагрузки при интервале усреднения 30 минут, суток, не менее |
128 |
|
Количество записей в журнале событий, не менее |
1000 |
|
Количество оптических испытательных выходов с параметрами по ГОСТ 31818.11-2012 |
1 |
|
Степень защиты от пыли и влаги по ГОСТ 14254-2015: - для модификации с индексом «D1» в коде |
IP54 |
|
- для модификации с индексом «B1» в коде |
IP54 |
|
- для модификации с индексом «C1» в коде |
IP64 |
|
- для модификации с индексом «С2» в коде |
IP64 |
|
Скорость обмена информацией по интерфейсам, бит/с, не менее |
1200 |
|
Габаритные размеры (длина^ширина^высота), мм, не более: |
|
Наименование характеристики |
Значение |
|
- для модификации с индексом «D1» в коде |
290x170x90 |
|
- для модификации с индексом «B1» в коде |
135x150x68 |
|
- для модификации с индексом «C1» в коде |
250x190x115 |
|
- для модификации с индексом «С2» в коде |
200x170x84 |
|
Рабочие условия измерений: - температура окружающей среды, °С |
от -45 до +70 |
|
- относительная влажность, % |
до 95 |
|
- атмосферное давление, кПа |
от 96 до 104 |
|
Масса, кг, не более: - для модификации с индексом «D1» в коде |
2,2 |
|
- для модификации с индексом «B1» в коде |
1,0 |
|
- для модификации с индексом «C1» в коде |
2,5 |
|
- для модификации с индексом «С2» в коде |
1,4 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
35 |
|
Средняя наработка на отказ, ч |
350000 |
Знак утверждения типа
наносится на панель счетчика офсетной печатью (или другим способом, не ухудшающим качества), на титульный лист паспорта и руководства по эксплуатации типографским способом.
Комплектность средства измерений
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Счетчик электрической энергии трехфазный многофункциональный |
РОТЕК РТМ-03 |
1 шт. |
|
Руководство по эксплуатации |
РОТЕК РТМ-03.411152.992-2019 РЭ |
1 экз. |
|
Паспорт |
РОТЕК РТМ-03.411152.992-2019 ПС |
1 экз. |
Сведения о методиках (методах) измерений
приведены в разделе 1.5 «Принцип измерения» руководства по эксплуатации.
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 23 июля 2021 г. № 1436 «Об утверждении Государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»;
ГОСТ 31818.11-2012 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии»;
энергии энергии
ГОСТ 31819.21-2012 «Аппаратура для измерения электрической переменного тока. Частные требования. Часть 21. Статические счетчики активной классов точности 1 и 2»;
энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S»;
ГОСТ 31819.22-2012 «Аппаратура для измерения электрической
ГОСТ 31819.23-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии»;
ГОСТ 30804.4.30-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии»;
ГОСТ 32144-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 6.12, 6.13);
РОТЕК РТМ-03.411152.992-2019ТУ «Счетчики электрической энергии трехфазные многофункциональные РОТЕК РТМ-03. Технические условия».
Изготовители
Акционерное общество «Научно-Производственная Компания РоТеК»
(АО «НПК РоТеК») ИНН 7710604666
Адрес: 107140, г. Москва, ул. Верхняя Красносельская, д. 11А, стр. 3, эт. 3, каб. 8
Общество с ограниченной ответственностью «НТЦ Ротек» (ООО «НТЦ Ротек»)
ИНН 7717737880
Адрес юридического лица: 107140, г. Москва, вн.тер. Муниципальный округ Красносельский, ул. Нижняя Красносельская, д. 5, стр. 6, ком. 03
Адрес места осуществления деятельности: 117403, г. Москва, ул. Никопольская, д. 6, стр. 1
Общество с ограниченной ответственностью «Северный Энергоконтроль» (ООО «Северный Энергоконтроль»)
ИНН 9704017247
Адрес: 119019, г. Москва, вн.тер. Муниципальный округ Арбат, пер. Филипповский, д. 8, стр. 1, помещ. 1/6
Общество с ограниченной ответственностью «Электра» (ООО «Электра»)
ИНН 9705125848
Адрес юридического лица: 115172, г. Москва, вн.тер. Муниципальный округ Таганский, ул. Гончарная, д. 30, стр. 1
Адрес места осуществления деятельности: 117403, г. Москва, ул. Никопольская, д. 6, стр. 1
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Телефон: +7 (495) 544-00-00
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310639.
в части вносимых изменений
Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО»
(ООО «НИЦ «ЭНЕРГО»)
Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17
Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (ком. №№ 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. № 15) Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314019.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «13» января 2025 г. № 28
Лист № 1
Всего листов 13
Регистрационный № 77307-20
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчики электрической энергии однофазные многофункциональные
РОТЕК РТМ-01
Назначение средства измеренийСчетчики электрической энергии однофазные многофункциональные РОТЕК РТМ-01 (далее - счетчики) предназначены для измерений активной и реактивной электрической энергии прямого или обратного направления по дифференцированным во времени тарифам в однофазных сетях переменного тока промышленной частоты, частоты переменного тока, среднеквадратических значений силы переменного тока (фазного тока и тока нейтрали), среднеквадратических значений фазного напряжения переменного тока, хода часов, положительного и отрицательного отклонения напряжения переменного тока от номинального напряжения переменного тока, положительного и отрицательного отклонения частоты от номинального значения.
Описание средства измеренийПринцип действия счетчиков основан на вычислении действующих значений тока и напряжения, активной энергии, мощности, коэффициента мощности и частоты сети переменного тока по измеренным мгновенным значениям входных сигналов тока и напряжения. Счетчики также обеспечивают отсчет времени, календарной даты и вывод данных на жидкокристаллический индикатор (ЖКИ).
Счетчики могут использоваться как автономно, так и в автоматизированных информационно-измерительных системах учета электрической энергии для передачи измерительных или вычислительных параметров на диспетчерский пункт по контролю, учету и распределению электрической энергии.
Счетчики имеют в своем составе датчики тока и напряжения, внутренние часы специальный измерительный преобразователь, микроконтроллер, энергонезависимую память, источник питания, жидкокристаллический индикатор для просмотра информации, кнопки управления, световые индикаторы, интерфейс RS-485, оптический порт, оснащены отключающим реле. Счетчики имеют возможность аппаратной блокировки внутреннего реле включения/отключения нагрузки. В счетчики дополнительно могут устанавливаться взаимозаменяемые блоки ввода-передачи данных.
подключения к электрической сплава. Дополнительные контакты
Конструктивно счетчики выполнены в пластмассовом корпусе. Конструкция счетчиков соответствует требованиям ГОСТ 31818.11-2012. Основные клеммы счетчиков, предназначенные для из электротехнического предназначены для импульсных выходов и цифровых интерфейсов. На передней панели счетчиков расположена кнопка управления режимами индикации дисплея.
сети, выполнены клеммной колодки
Токи и напряжения измеряемой сети через соответствующие зажимы и входные элементы поступают на соответствующие входы измерительного преобразователя, который выполняет преобразование аналоговых сигналов напряжения и тока в цифровые значения этих величин.
Центральный процессор принимает результаты измерений и размещает их в энергонезависимой памяти, поддерживает связь через интерфейс RS-485, оптический порт, дополнительный блок ввода-передачи данных и выводит информацию на дисплей.
Длительность сохранения в памяти счетчиков информации (измерительных данных, параметров настройки, программ) при отключении питания, не менее 30 лет. Счетчики обеспечивают в режиме реального времени измерение и расчёт следующих параметров:
-
- активной и реактивной электроэнергии в двух направлениях (прием, отдача);
-
- среднеквадратических значений фазных напряжений переменного тока;
-
- среднеквадратических значений силы переменного тока;
-
- тока в нейтрали;
-
- активная, реактивная и полная электрическая мощность;
-
- коэффициента электрической мощности;
-
- соотношения реактивной и активной электрической мощности;
-
- частота сети переменного тока;
-
- небаланса фазного тока и тока в нулевом проводе;
-
- положительного и отрицательного отклонения напряжения по классу S с допусками в части измерения напряжения (ГОСТ 32144-2013, ГОСТ 30804.4.30-2013).
Измеренные данные, параметры конфигурации, статусная и иная информация хранятся в энергонезависимой памяти и могут отображаться на жидкокристаллическом индикаторе счетчиков.
Счетчики оснащены энергонезависимыми часами реального времени (RTC) и календарем, с резервной батареей питания, обеспечивающие внешнюю ручную и автоматическую коррекцию времени.
С помощью программного обеспечения возможно осуществление настройки параметров счетчиков, а также считывание данных, при этом связь компьютера со счетчиками может осуществляться как через оптический, так и цифровой порт. Для осуществления мер безопасности и надежности перед настройкой параметров счетчиков необходимо пройти процедуру идентификации.
Заводской номер, идентифицирующий каждый экземпляр счетчиков, наносится на переднюю панель счетчиков методом лазерной печати в виде буквенно-цифрового кода.
Общий вид счетчиков с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунках 2-5. Способ ограничения доступа к местам настройки (регулировки) - пломба с оттиском знака поверки, пломба с оттиском энергоснабжающей организации.
Структура условного обозначения модификаций счетчиков представлена на рисунке 1.
РОТЕК РТМ-01
X1 - X2 - X3 (X4) X5 X6 X7 X8 - X9 (X10) X11 X
Вид крепления
D1 - для установки на щиток
B1 - для установки на щиток и на DIN-рейку (малогабаритный) С1 - для установки на опору, тип 1 (сплит-исполнение) С2 - для установки на опору, тип 2 (сплит-исполнение) Номинальное напряжение 1 - 230 В____________
Базовый ток 5 - 5А 10 - 10А____________
Максимальный ток 100 - 100А 80 - 80А 60 - 60А___________
Класс точности A - 1/2, активная/реактивная энергия B - 1/1, активная/реактивная энергия
Измерение тока нейтрали Y - Да N - Нет
Наличие реле ограничения нагрузки 0 - Нет
K - Да_________________
Внутренний источник питания
-
I - Внутренняя батарея E - Внешняя батарея S - Суперконденсатор
-
1 - Внутренняя + внешняя батареи
-
2 - Внутренняя батарея + суперконденсатор
-
3 - Внешняя батарея + суперконденсатор
-
4 - Внутренняя батарея + внешняя батарея + суперконденсатор
Локальный интерфейс (могут быть сочетания) O - оптический
R - RS-485 2R - 2*RS-485
U - USB
E - Ethernet
N - нет
Модуль связи (могут быть сочетания)
GR - GSM/GPRS; GN - GPRS и NBIoT; NB - NB-IoT модем; 3G - 3G;
4G - 4G/LTE;
5G - 5G;
Pn - PLC;
PF - гибридный PLC и Радиомодем;
FL - LoRa;
F4 - RF433 - mesh;
F8 - RF868 - mesh;
Zn - ZigBee;
Et - Ethernet;
Bn - Bluetooth;
WS - Wi-Sun;
Rs - дополнительный
RS-485 в модеме;_____
Протокол обмена данными
D - DLMS
S - SPODES
X - проприетарный Дополнительные функции (могут быть сочетания)
1 - управление внешним реле R - резервное внешнее питание
T - входы телесигнализации
LG - возможность отправки сообщения после выключения питания (LastGasp) GD - Графический дисплей (Нет символа) -дополнительные функции отсутствуют
Рисунок 1 - Структура условного обозначения модификаций счетчиков

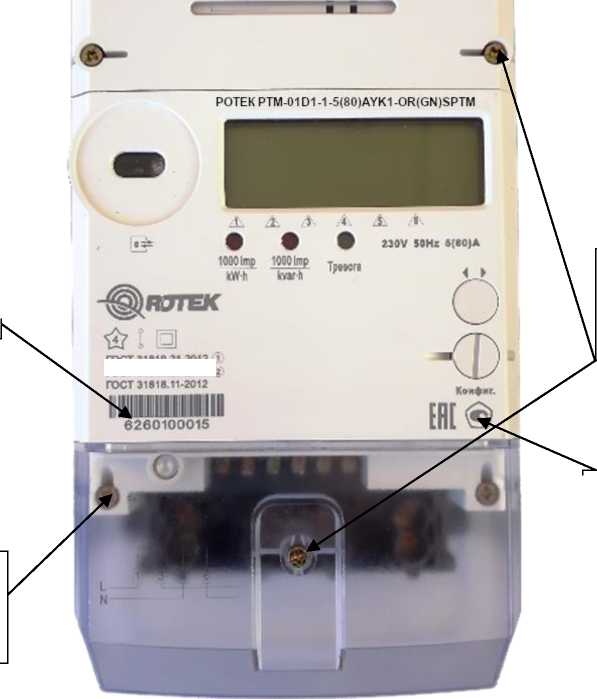

Место установки пломбы с оттиском знака поверки (под клеммной крышкой)
Место нанесения заводского номера
Место нанесения знака утверждения типа
Место установки пломбы с оттиском энергоснабжающей организации
roCT3Hiejt-2012 < rDCT3iai«.23-20<2 !
Место нанесения заводского номера
Место нанесения знака утверждения типа
Место установки пломбы с оттиском знака поверки (под крышкой)
Место установки пломбы с оттиском энергоснабжающей организации
©
Рисунок 3 - Общий вид счетчиков для установки на щиток и на DIN-рейку с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера
ГОСТ 3101,121-201
IIUI!- t ■ 20'
Место нанесения знака
Место установки пломбы с оттиском знака поверки (под клеммной крышкой)
РОТЕК PTM-01C1-1-5(80)AYK1-OR(GN)S
5(80) А 230 V SO Hz
утверждения типа
1~2Г314
Г ir, н
' ог он "
ГОСТ31819.21-2012 ГОСТ 31819.23-2012 ГОСТ 31818.11-2012 А»1000 Imp/kW-h R"1000 Imp/kvarh
Место нанесения
заводского номера
Место установки пломбы с оттиском энергоснабжающей организации
Рисунок 5 - Общий счетчиков для установки на опору (тип 2) с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера
Программное обеспечение (далее - ПО) счетчиков по своей структуре является встроенным ПО, разделено на метрологически значимую и метрологически незначимую части, имеет контрольную сумму метрологически в устройство на стадии производства счетчиков.
значимой части и записывается
нормированы с учетом влияния
Метрологические характеристики счетчиков метрологически значимой части ПО.
и преднамеренных изменений -50.2.077-2014. Способ защиты
Уровень защиты ПО от непреднамеренных «высокий» в соответствии с рекомендациями Р метрологически значимой части ПО - хранение в отдельной области памяти, недоступной для изменения без вскрытия счетчиков.
Таблица 1 -
обеспечения
данные
|
Идентификационные данные |
Значение | |||
|
Модификация счетчиков |
РОТЕК РТМ-01 D1 |
РОТЕК РТМ-01 B1 |
РОТЕК РТМ-01 C1 |
РОТЕК РТМ-01 C2 |
|
Идентификационное наименование ПО |
BSmart-EN |
aM100-L- A0400101 |
BSmart-EN | |
|
Номер версии (идентификационный номер) ПО, не ниже |
0.13.11.XX |
0.13.11.XX |
202101XX |
0.13.11.XX |
|
Идентификационные данные |
Значение | |||
|
Цифровой идентификатор ПО |
8F17 |
8F17 |
A7F2 |
8F17 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC16 | |||
|
Примечание - X - номер версии метрологически незначимой части ПО принимать целые значения в диапазоне от 0 до 9. |
, «Х» может | |||
Метрологические и технические характеристики
Таблица 2 -
|
Наименование характеристики |
Значение |
|
Класс точности по активной энергии ГОСТ 31819.21-2012 |
1 |
|
Класс точности по реактивной энергии ГОСТ 31819.23-2012 |
1; 2 |
|
Номинальное напряжение ином, В |
230 |
|
Диапазон измерений среднеквадратических значений фазного напряжения переменного тока |
от 0,7^ Уном до 1,2' Уном |
|
Пределы допускаемой относительной основной погрешности измерений среднеквадратических значений фазного напряжения переменного тока, % |
±0,5 |
|
Базовый ток 1б, А |
5; 10 |
|
Максимальный ток 1макс, А |
60; 80; 100 |
|
Стартовый ток, А:
|
0,004^1б 0,004^1б 0,005^1б |
|
Номинальное значение частоты измерительной сети счетчика, Гц |
50 |
|
Диапазон измерений частоты переменного тока, Гц |
от 45,5 до 57,5 |
|
Пределы допускаемой абсолютной погрешности измерений частоты переменного тока, Гц |
±0,05 |
|
Погрешность хода часов при включенном питании, c/сутки |
±0,5 |
|
Погрешность хода часов при питании от встроенной батареи, c/сутки |
±1 |
|
Диапазон измерений среднеквадратических значений силы переменного тока (фазного тока и тока нейтрали), А |
от 0,05^1б до 1макс |
|
Пределы допускаемой относительной основной погрешности измерений среднеквадратических значений силы переменного тока (фазного тока и тока нейтрали), % |
±0,5 |
|
Диапазон измерений положительного отклонения напряжения переменного тока 5U(+), % от Уном* |
от 0 до +20 |
|
Пределы допускаемой абсолютной погрешности измерений положительного отклонения напряжения переменного тока 5U(+), % от Уном* |
±0,5 |
|
Диапазон измерений отрицательного отклонения напряжения переменного тока 5U(-), % от Уном* |
от 0 до -35 |
|
Пределы допускаемой абсолютной погрешности измерений отрицательного отклонения напряжения переменного тока 5U(-), % от Уном* |
±0,5 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной погрешности измерений положительного и отрицательного отклонения частоты (в диапазоне от -4,5 до +7,5 Гц) от номинального значения /Ном, Гц* |
±0,05 |
|
Примечание: * не нормировано для модификации с индексом «С1» в коде. | |
Таблица 3 -Технические
|
Наименование характеристики |
Значение |
|
Значения постоянной счетчика по активной электрической энергии, имп/(кВт^ч) |
400, 800, 1000, 1600 |
|
Значения постоянной счетчика по реактивной электрической энергии, имп/(квар^ч) |
400,800, 1000, 1600 |
|
Разрешающая способность счетного механизма отсчетного устройства, кВт^ч, не менее |
0,01 |
|
Полная мощность, потребляемая каждой цепью тока при базовом токе, В^А, не более |
0,3 |
|
Полная (активная) мощность, потребляемая каждой цепью напряжения при номинальном значении напряжения, В^А (Вт), не более |
10 (2) |
|
Длительность хранения информации при отключении питания, |
30 |
|
лет, не менее | |
|
Срок службы батареи, лет, не менее |
16 |
|
Число тарифов, не более |
8 |
|
Число временных зон, не менее |
12 |
|
Глубина хранения значений электрической энергии на начало месяца, месяцев, не менее |
36 |
|
Глубина хранения значений электрической энергии на начало суток, не менее |
128 |
|
Глубина хранения значений электрической энергии на начало интервала 30 минут, суток, не менее |
254 |
|
Интервал усреднения мощности для фиксации профиля нагрузки, минут |
30 |
|
Глубина хранения профиля нагрузки при интервале усреднения 30 минут, суток, не менее |
128 |
|
Количество записей в журнале событий, не менее |
1000 |
|
Количество оптических испытательных выходов с параметрами по ГОСТ 31818.11-2012 |
1 |
|
Степень защиты от пыли и влаги по ГОСТ 14254-2015: | |
|
- для модификации с индексом «D1» в коде |
IP54 |
|
- для модификации с индексом «B1» в коде |
IP54 |
|
- для модификации с индексом «C1» в коде |
IP64 |
|
- для модификации с индексом «С2» в коде |
IP64 |
|
Скорость обмена информацией по интерфейсам, бит/с, не менее |
1200 |
|
Наименование характеристики |
Значение |
|
Габаритные размеры (длина^ширина^высота), мм, не более: | |
|
- для модификации с индексом «D1» в коде |
210x125x76 |
|
- для модификации с индексом «B1» в коде |
130x90x68 |
|
- для модификации с индексом «C1» в коде |
198x150x81 |
|
- для модификации с индексом «С2» в коде |
179x150x84 |
|
Рабочие условия измерений: - температура окружающей среды, °С |
от -45 до +70 |
|
- относительная влажность воздуха при температуре +25 °C, % |
до 95 |
|
- атмосферное давление, кПа |
от 96 до 104 |
|
Масса, кг, не более: | |
|
- для модификации с индексом «D1» в коде |
1,0 |
|
- для модификации с индексом «B1» в коде |
0,8 |
|
- для модификации с индексом «C1» в коде |
1,5 |
|
- для модификации с индексом «С2» в коде |
0,85 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
35 |
|
Средняя наработка на отказ, ч |
350000 |
Знак утверждения типа
наносится на панель счетчика офсетной печатью (или другим способом, не ухудшающим качества), на титульный лист паспорта и руководства по эксплуатации типографским способом.
Комплектность средства измерений
Таблица 5 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Счетчик электрической энергии однофазный многофункциональный |
РОТЕК РТМ-01 |
1 шт. |
|
Руководство по эксплуатации |
РОТЕК РТМ-01.411152.991-2019 РЭ |
1 экз. |
|
Паспорт |
РОТЕК РТМ-01.411152.991-2019 ПС |
1 экз. |
Сведения о методиках (методах) измерений
приведены в разделе 1.5 «Принцип измерения» руководства по эксплуатации.
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 23 июля 2021 г. № 1436 «Об утверждении Государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
ГОСТ 31818.11-2012 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии»;
ГОСТ 31819.21-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2»;
ГОСТ 31819.23-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии (в части счетчиков реактивной энергии классов точности 1 и 2)»;
ГОСТ 30804.4.30-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии»;
ГОСТ 32144-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения»;
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 6.12, 6.13);
РОТЕК РТМ-01.411152.991-2019ТУ «Счетчики электрической энергии однофазные многофункциональные РОТЕК РТМ-01. Технические условия».
Изготовители
Акционерное общество «Научно-Производственная Компания РоТеК»
(АО «НПК РоТеК»)
ИНН 7710604666
Адрес: 107140, г. Москва, ул. Верхняя Красносельская, д. 11А, стр. 3, эт. 3, каб. 8
Общество с ограниченной ответственностью «НТЦ Ротек» (ООО «НТЦ Ротек»)
ИНН 7717737880
Адрес юридического лица: 107140, г. Москва, вн.тер.г. Муниципальный округ Красносельский, ул. Нижняя Красносельская, д. 5, стр. 6, ком. 03
Адрес места осуществления деятельности: 117403, г. Москва, ул. Никопольская, д. 6, стр. 1
Общество с ограниченной ответственностью «Северный Энергоконтроль»
(ООО «Северный Энергоконтроль»)
ИНН 9704017247
Адрес: 119019, г. Москва, вн.тер.г. Муниципальный округ Арбат, пер. Филипповский, д. 8, стр. 1, помещ. 1/6
Общество с ограниченной ответственностью «Электра» (ООО «Электра»)
ИНН 9705125848
Адрес юридического лица: 115172, г. Москва, вн.тер.г. Муниципальный округ Таганский, ул. Гончарная, д. 30, стр. 1
Адрес места осуществления деятельности: 117403, г. Москва, ул. Никопольская, д. 6, стр. 1
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Телефон: +7 (495) 544-00-00
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310639.
в части вносимых изменений
Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)
Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17
Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (ком. №№ 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. № 15) Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314490.
