ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Регистраторы температуры и относительной влажности

InkBird IBS-TH2

Регистраторы температуры и относительной влажности InkBird IBS-TH2 (далее по тексту - регистраторы или логгеры) для измерений, регистрации и мониторинга температуры и относительной влажности окружающей среды.

Принцип действия регистраторов основан на измерении температуры и относительной влажности, сохранении результатов измерений в собственной памяти, преобразовании данных измерений в кодовые сигналы и их автоматической передаче по беспроводному интерфейсу Bluetooth на гаджет пользователя для дальнейшего хранения и визуализации данных с помощью приложения «Engbird» для гаджетов с операционной средой на базе «Андроид».

Приложение «Engbird» позволяет управлять состоянием логгеров в части изменения их установочных параметров, контролировать текущие значения измеренных величин, а также выполнять их онлайн-визуализацию и экспорт для дальнейшей обработки.

Регистраторы являются автономными приборами и обеспечивают измерение и мониторинг температуры и относительной влажности окружающей их корпус среды или среды, в которой находятся их внешние датчики (зонды).

Регистраторы IBS-TH2 изготавливаются в трёх исполнениях:

• - IBS-TH2(T)  - обеспечивает измерение и регистрацию только значений

температуры;

• - IBS-TH2(TH) - обеспечивает измерение и регистрацию значений температуры и относительной влажности;

• - IBS-TH2-PLUS - обеспечивает измерение и регистрацию значений температуры и относительной влажности (в том числе от внешних зондов), имеет встроенный ЖК-дисплей.

Конструктивно каждый логгер представляет собой миниатюрное устройство, размещённое в пластиковом корпусе. Внутри корпуса расположена многослойная печатная плата с электронной схемой устройства, включающей: микроконтроллер, узел беспроводного интерфейса, интегральный датчик температуры и относительной влажности и память результатов. Модификации IBS-TH2(T) и IBS-TH2(TH) содержат элемент индикации (светодиод). Модификация IBS-TH2-PLUS снабжена ЖК-дисплеем, разьёмом для подключения внешних датчиков и кнопкой управления. Питание логгера осуществляется от двух стандартных элементов типоразмера ААА, устанавливаемых в батарейный отсек с закрывающейся крышкой, расположенный на задней плоскости корпуса. На другой плоскости корпуса расположено отверстие для доступа окружающего воздуха к встроенным датчикам температуры и относительной влажности. Также корпус логгеров IBS-TH2(T) и IBS-TH2(TH) имеет специальное сквозное отверстие для крепления устройства посредством подвеса. Кроме того, внутри корпуса логгера расположены два плоских магнита, которые позволяют фиксировать устройство на металлической поверхности.

В случае нарушения радиообмена между логгером и гаджетом либо в случае выключения гаджета/приложения фиксируемые логгером результаты сохраняются в его памяти. После восстановления радиообмена накопленные результаты автоматически передаются из памяти логгера в память гаджета.

Цветовая гамма этикеток регистраторов может быть изменена по решению Изготовителя в одностороннем порядке.

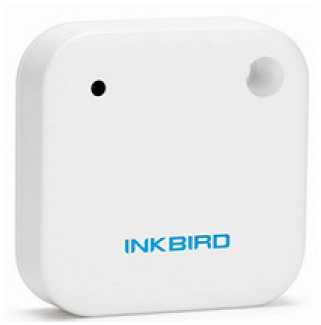

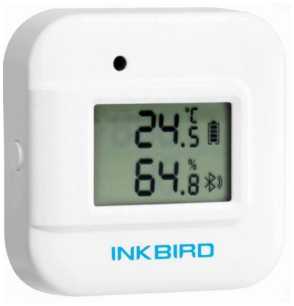

На рисунке 1 представлены фотографии общего вида регистраторов IBS-TH2.

IBS-TH2(T), IBS-TH2(TH)

Рисунок 1 - Общий вид регистраторов

IBS-TH2-PLUS

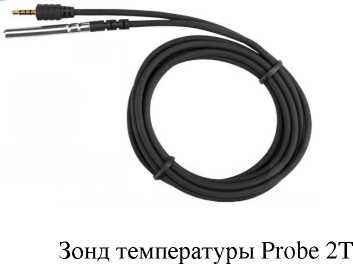

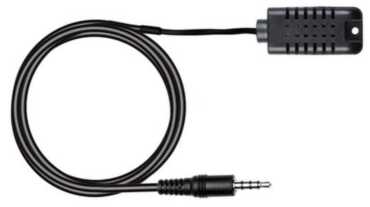

На рисунке 2 представлены фотографии общего вида зондов для IBS-TH2-PLUS.

Рисунок 2 - Общий вид внешних зондов для IBS-TH2-PLUS

Зонд температуры и влажности

Probe 2TH

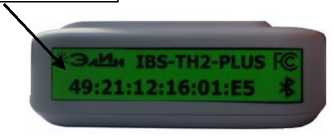

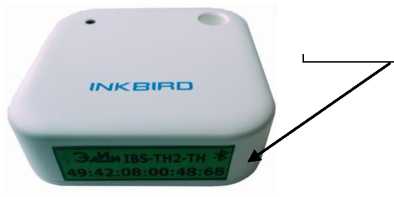

Пломбирование регистраторов не предусмотрено. Заводской номер в виде индивидуального кодового обозначения MAC-адреса устройства Bluetooth наносится на наклейку, прикрепляемую на нижнюю боковую грань корпуса регистратора (рисунок 3). Конструкция регистраторов не предусматривает нанесение знака поверки на средство измерений.

Место нанесения заводского номера

IBS-TH2(T), IBS-TH2(TH)

Рисунок 3 - Место нанесения заводского номера

IBS-TH2-PLUS

Программное обеспечение (ПО) регистраторов предназначено для обеспечения их работы и состоит из двух частей: встроенного и автономного ПО.

Метрологически значимым является только встроенное ПО. Встроенное ПО регистратора находится в ПЗУ микроконтроллера и не доступно для внешней модификации.

Автономное (внешнее) ПО реализовано в виде приложения строго для операционной системы на базе ОС «Андроид» и доступно для скачивания в свободном доступе.

изменений -

соответствии

Таблица 1

Идентификационные данные внешнего ПО регистраторов представлены в таблице 2.

Таблица 2

Метрологические характеристики регистраторов приведены в таблице 3.

Таблица 3

Основные технические характеристики регистраторов приведены в таблице 4.

Таблица 4

наносится на титульный лист (в правом верхнем углу) паспорта на регистраторы типографским способом, соответствующих номерных этикеток.

Таблица 5 - Комплектность

приведены в разделах «Подготовка логгера к эксплуатации» и «Использование логгера по назначению» Руководства по эксплуатации.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении государственной поверочной схемы для средств измерений температуры»;

Приказ Федерального агентства по техническому регулированию и метрологии от 21 ноября 2023 г. № 2415 «Об утверждении Государственной поверочной схемы для средств измерений влажности газов и температуры конденсации углеводородов»;

Стандарт предприятия на регистраторы температуры и относительной влажности беспроводные InkBird IBS-TH2, разработанный фирмой «Shenzhen Inkbird Technology Company Limited», Китай.

Shenzhen Inkbird Technology Company Limited, Китай

Адрес: 4/F E, Bldg 713, Pengji Industrial Park, Luohu Dist, Shenzhen China

Телефон: +86-755-25738050

E-mail: Support@inkbird.com

Web-сайт: www.inkbird.com

Shenzhen Inkbird Technology Company Limited, Китай

Адрес: 4/F E, Bldg 713, Pengji Industrial Park, Luohu Dist, Shenzhen China

Телефон: +86-755-25738050

E-mail: Support@inkbird.com

Web-сайт: www.inkbird.com

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)

Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» января 2025 г. № 88

Регистрационный № 92281-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Приборы учета электроэнергии высоковольтные интеллектуальные НАРТИС-И500

Назначение средства измерений

Приборы учета электроэнергии высоковольтные интеллектуальные НАРТИС-И500 (далее - ВИПУЭ) являются многофункциональными приборами и предназначены для измерений активной и реактивной электрической энергии прямого и обратного направления, а также активной, реактивной и полной мощности, линейных напряжений, фазных токов, частоты сети, удельной энергии потерь в цепях тока, тока прямой и обратной последовательности, коэффициента несимметрии тока обратной последовательности, коэффициента реактивной мощности tgф, коэффициента мощности cosф в трехфазных трехпроводных электрических сетях переменного тока промышленной частоты с изолированной нейтралью напряжением 6/10 кВ (в зависимости от исполнения).

Описание средства измерений

Принцип действия ВИПУЭ основан на цифровой обработке аналоговых входных сигналов токов и напряжений при помощи микроконтроллера со встроенными аналогово-цифровыми  преобразователями. Остальные параметры рассчитываются

микроконтроллером по измеренным значениям тока, напряжения и угла между ними.

ВИПУЭ могут использоваться автономно, в составе автоматизированных систем контроля и учета электроэнергии (АСКУЭ), в составе автоматизированных систем диспетчерского управления (АСДУ) или присоединяться к интеллектуальной системе учета электрической энергии (мощности) (ИСУЭ).

Конструктивно ВИПУЭ состоит из трех блоков: двух блоков измерительных (БИ) БИ 1 и БИ 2 и одного блока соединительного (БС), подключаемых по схеме Арона. Расположение квадрантов соответствует геометрическому представлению в соответствии с приложением C (рисунок C.1) ГОСТ 31819.23-2012. Каждый БИ оснащен измерительными элементами тока и напряжения, подключенных к электронной плате. Во время работы один из БИ является ведущим (БИ 1), а другой ведомым (БИ 2). Ведущий БИ 1 выполняет расчеты на основании измеренных величин и полученных от ведомого БИ 2. При выходе из строя одного из БИ второй остается работоспособным. При необходимости ведомый БИ 2 может стать ведущим БИ 1. В комплекте с ВИПУЭ может поставляться кожух защитный НАРТИС-К1.

ВИПУЭ имеют в своем составе измерительные элементы - датчики тока (пояс Роговского), микроконтроллер, энергонезависимую память данных, встроенные часы, позволяющие вести учет электрической энергии по тарифным зонам суток и выполненные по ГОСТ IEC 61038-2011, оптические испытательные выходные устройства для поверки, а также интерфейсы для подключения к системам учета потребленной электрической энергии.

Для считывания информации из ВИПУЭ используется выносной цифровой дисплей НАРТИС-Д101-2.

ВИПУЭ имеет в составе оптический порт, выполненный по ГОСТ IEC 61107-2011, служебный интерфейс RS-485, интерфейс Bluetooth, GPS/GLONASS, а также дополнительный интерфейс удаленного доступа. В ВИПУЭ предусмотрено место под съемный модуль связи (GSM-модуль).

На крышке съемного модуля связи расположен разъем USB Type-C, предназначенный только для подачи низковольтного напряжения 5 В непосредственно на плату ВИПУЭ, для запуска ВИПУЭ и инициализации его конфигурации перед установкой на ЛЭП.

ВИПУЭ предназначены для эксплуатации внутри помещения или на открытом воздухе, в том числе при использовании кожуха защитного НАРТИС-К1.

Вид климатического исполнения ВИПУЭ - У1 по ГОСТ 15150-69.

Группа механического исполнения ВИПУЭ - М6 по ГОСТ 30631-99.

В ВИПУЭ установлен датчик магнитного поля, фиксирующий воздействие на ВИПУЭ магнитного поля повышенной магнитной индукции. Факт и время воздействия на ВИПУЭ повышенной магнитной индукции фиксируется в журнале событий.

В ВИПУЭ функционирует импульсный (дискретный) выход, который может конфигурироваться для формирования импульсов телеметрии или поверки.

Изменение состояния дискретного выхода производится путем подачи управляющих команд по цифровому интерфейсу ВИПУЭ в протоколе, совместимом со стандартом СПОДЭС.

При изменении состояния дискретного выхода в журнале ВИПУЭ сохраняется соответствующее событие.

В ВИПУЭ реализован протокол обмена СПОДЭС (ГОСТ Р 58940-2020).

ВИПУЭ обеспечивают измерение следующих параметров:

• - приращения активной и реактивной электрической энергии в двух направлениях (прием и отдача);

• - время и интервалы времени;

• - напряжение линейное;

• - ток;

• - частота сети;

• - коэффициент мощности;

• - активная, реактивная и полная мощность.

ВИПУЭ обеспечивают учет:

• - количества потребленной активной (реактивной) электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам;

• - количества месячных максимумов активной (реактивной) мощности суммарно и раздельно по действующим тарифам за месяц за 12 месяцев;

  • - количества нарастающим итогом за 36 месяцев;

  • - количества нарастающим итогом за 128 суток;

  потребленной активной

  суммарно и раздельно по

(реактивной) электрической энергии действующим тарифам на начало месяца

потребленной активной

суммарно и раздельно по действующим тарифам на начало суток

• - количества потребленной электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам на начало интервала 30 мин за период 128 суток;

• - количества потребленной электрической энергии за интервал 30 мин за период 128 суток;

• - профиля активной (реактивной) мощности, усредненной на интервале 30 мин за период 128 суток;

• - текущего времени и даты.

ВИПУЭ ведут журналы событий, в которых фиксируются время и дата начала/окончания следующих событий (не менее 1000 записей по каждому из журналов):

• - журнал событий, связанных с напряжением;

• - журнал событий, связанных с током;

• - журнал событий, связанных с включением/выключением ВИПУЭ;

• - журнал событий программирования параметров-ВИПУЭ;

• - журнал событий внешних воздействий;

• - журнал коммуникационных событий;

• - журнал событий контроля доступа;

• - журнал самодиагностики;

• - журнал параметров качества электрической сети;

• - журнал превышения тангенса;

• - журнал коррекции времени;

• - журнал состояния входов/выходов.

Все журналы хранятся в памяти ВИПУЭ в течение не менее 40 лет.

ВИПУЭ обеспечивают возможность программирования и передачи инициативных сообщений в соответствии с информационной моделью протокола СПОДЭС на уровень информационно-вычислительного комплекса электроустановки (ИВКЭ) или информационно-вычислительного комплекса (ИВК) при следующих событиях:

• - вскрытии клеммной крышки;

• - воздействии сверхнормативным магнитным полем;

• - перепараметрировании;

• - превышении максимальной мощности;

• - отклонении от нормированного значения уровня напряжения.

При фиксации ВИПУЭ события «Превышение установленного порога мощности нагрузки» ВИПУЭ, кроме отправки инициативного сообщения по основному каналу связи, отправляет SMS-сообщение.

ВИПУЭ оборудованы интерфейсами связи и обеспечивают возможность:

• - удаленного доступа (с разграничением прав, в соответствии с уровнем доступа);

• - удаленного параметрирования;

• - дистанционного считывания по цифровым интерфейсам измерительной информации с метками времени измерения.

ВИПУЭ содержат встроенные энергонезависимые часы реального времени с автоматической корректировкой настроек, работа которых при отсутствии внешнего электропитания поддерживается встроенным литиевым элементом питания.

ВИПУЭ содержат встроенную энергонезависимую память, время сохранности информации при отсутствии внешнего питания не менее 40 лет.

ВИПУЭ ведут многотарифный учет энергии в восьми тарифных зонах. ВИПУЭ имеют гибко программируемый тарификатор, который обеспечивает дифференциацию количества потребляемой электроэнергии согласно созданным дневным, недельным и сезонным шаблонам. Возможно задание не более четырех дневных шаблонов, каждый из которых может включать до 48 точек переключения тарифа внутри суток. Тарифное расписание ВИПУЭ состоит из дневных шаблонов, недельных шаблонов, сезонных шаблонов и перенесенных (особых) дней. Месячная программа может содержать суточные графики тарификации рабочих, субботних, воскресных и перенесенных (особых) дней. Количество перенесенных (особых) дней - до 45, для них могут быть заданы признаки рабочей, субботней, воскресной или специальной тарифной программы. Параметры тарификатора приведены в таблице 1.

Таблица 1 -

В ВИПУЭ предусмотрено два тарифных расписания - действующее и вновь вводимое. Вновь вводимое расписание загружается, не влияя на работу тарифного алгоритма ВИПУЭ, работающего по действующему тарифному расписанию. После окончательной загрузки вновь вводимого тарифного расписания устанавливается дата включения вновь введенного тарифного расписания. По достижении установленной календарной даты вновь введенное тарифное расписание становится действующим. Таким образом обеспечивается одновременный переход на новое тарифное расписание для ВИПУЭ, объединенных одной автоматизированной информационно-измерительной системой.

ВИПУЭ обеспечивают возможность программирования от внешнего устройства через интерфейсы связи:

• - паролей считывателя и конфигуратора;

• - наименования точки учета (места установки);

• - сетевого адреса;

• - времени интегрирования для профиля мощности от 1 до 60 мин

• - тарифного расписания, расписания праздничных дней, списка перенесенных дней;

• - текущего времени и даты;

• - статуса разрешения перехода на сезонное время;

• - программируемых флагов разрешения/запрета автоматического перехода на сезонное время;

• - порогов активной и реактивной мощности прямого и обратного направления;

• - конфигурации импульсного выхода;

• - мягкой коррекции времени;

• - жесткой установки даты и времени.

Работа с ВИПУЭ через интерфейсы связи производится с применением программного обеспечения (ПО) завода-изготовителя «Nartis Tools».

К данному виду средства измерений относятся ВИПУЭ, структура обозначения которых приведена в таблице 2.

Структура условного обозначения возможных исполнений ВИПУЭ:

3 4 5 6

НЛРТИС-И500-ХХХХ-ХХХХХ-ХХ-ХХ-ХХХХХХ

Таблица 2 -

обозначения возможных исполнений ВИПУЭ

Для защиты от несанкционированного доступа в ВИПУЭ предусмотрена установка пломбы, закрывающей головку винта корпуса со знаком поверки организации, осуществляющей поверку ВИПУЭ, и пломба ОТК завода-изготовителя (могут быть объединены в одну при поверке на заводе-изготовителе).

После установки на объект ВИПУЭ обслуживающей организации.

Кроме механического пломбирования в

пломбирование - установка паролей.

Кроме механического и программного предусмотрено электронное пломбирование ВИПУЭ четырьмя электронными пломбами в каждом БИ. Электронные пломбы работают как во включенном, так и в выключенном состоянии ВИПУЭ. При этом факт и время вскрытия крышек фиксируется в соответствующих журналах событий.

Изменение метрологических коэффициентов и заводских параметров не доступно без вскрытия пломб.

Нанесение знака поверки на средство измерений не предусмотрено.

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится методом офсетной печати на корпусах ВИПУЭ (БИ и БС) в месте, указанном на рисунке 1.

Общий вид ВИПУЭ, место нанесения заводского номера и места нанесения знака утверждения типа представлены на рисунке 1. Общий вид выносного цифрового дисплея НАРТИС-Д101-2 представлен на рисунке 2.

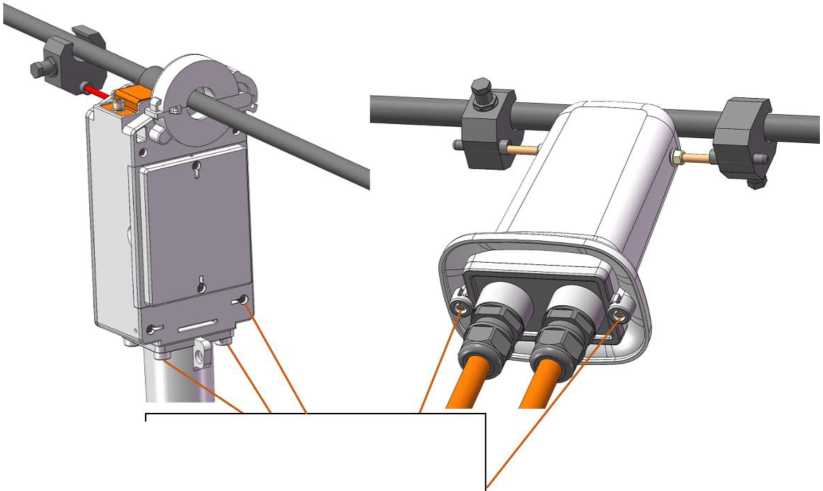

Схема пломбирования от несанкционированного доступа представлена на рисунке 3.

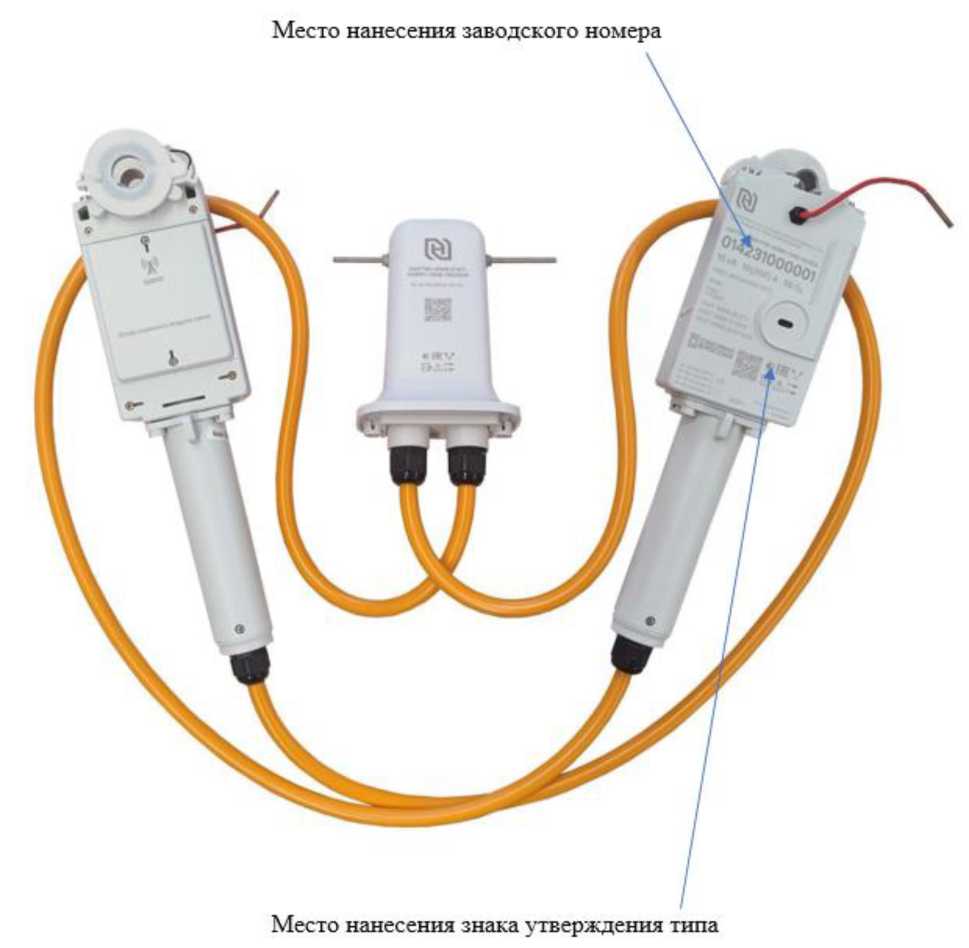

Рисунок 1 - Общий вид средства измерений, места нанесения заводского номера, знака утверждения типа

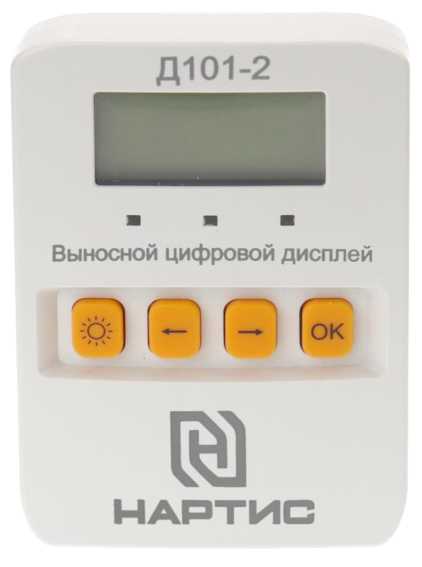

Рисунок 2 - Общий вид выносного цифрового дисплея НАРТИС-Д101-2

Рисунок 3 - Схема пломбирования от несанкционированного доступа

Встроенное ПО ВИПУЭ производит обработку информации, поступающей от аппаратной части ВИПУЭ, формирует массивы данных и сохраняет их в энергонезависимой памяти, отображает измеренные значения на выносном цифровом дисплее, а также формирует ответы на запросы, поступающие по интерфейсам связи.

ПО разделяется на метрологически значимое и незначимое. Метрологически значимое ПО отвечает за измерительные функции ВИПУЭ, а метрологически незначимое ПО - за интерфейс. Метрологические характеристики нормированы с учетом влияния ПО. Каждая структурная часть исполняемого кода программы во внутренней памяти микроконтроллера защищается с помощью алгоритма хеширования, который сравнивает вычисленное значение функции с эталонным.

Настройка и считывание данных с ВИПУЭ производится с помощью специализированного ПО «Nartis Tools».

Уровень защиты ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с Р 50.2.077-2014.

Конструкция ВИПУЭ исключает возможность несанкционированного влияния на ПО ВИПУЭ и измерительную информацию.

Идентификационные данные метрологически значимого ПО приведены в таблице 3.

Таблица 1 -

данные ПО

Метрологические и технические характеристики

Таблица 2 -

П р и м е ч а н и я

• 1 Измерения активной и реактивной энергии выполняются в четырех квадрантах.

Расположение квадрантов соответствует геометрическому представлению в соответствии с приложением C (рисунок C.1) ГОСТ 31819.23-2012.

• 2 ВИПУЭ измеряют показатели качества электроэнергии согласно ГОСТ 30804.4.30-2013, класс S.

• 3 Дополнительные погрешности измерений энергии, мощности, вызываемые изменением влияющих величин по отношению к нормальным условиям, приведенным в ГОСТ 31819.22-2012 (8.5) и ГОСТ 31819.23-2012 (8.5), не более пределов дополнительных погрешностей для ВИПУЭ соответствующего класса точности в соответствии с ГОСТ 31819.22-2012 (таблица 6) и ГОСТ 31819.23-2012 (таблица 8).

Таблица 5 - Технические

методом офсетной печати на корпусах ВИПУЭ (БИ и БС) в соответствии с рисунком 1 и на титульные листы паспорта и руководства по эксплуатации типографским способом.

Комплектность средства измерений указана в таблице 6.

Таблица 3 - Комплектность

приведены в разделе 3 «Использование по назначению» руководства по эксплуатации НРДЛ.687254.500 РЭ.

Приказ Федерального агентства по техническому регулированию и метрологии от 23 июля 2021 г. № 1436 «Об утверждении Государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»;

Приказ Федерального агентства по техническому регулированию и метрологии от 17 марта 2022 г. № 668 «Об утверждении Государственной поверочной схемы для средств измерений силы переменного электрического тока от 1^10^-8 до 100 А в диапазоне частот от 1-10’¹ до 1^10⁶ Гц»;

Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1706 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’¹ до 2^10⁹ Гц»;

Приказ Федерального агентства по техническому регулированию и метрологии от 7 августа 2023 г. № 1554 «Об утверждении Государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0, 1/V3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ»;

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;

ГОСТ 31818.11-2012 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии»;

ГОСТ 31819.22-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S»;

ГОСТ 31819.23-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Счетчики статические реактивной энергии»;

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

НРДЛ.687254.500-01ТУ «Приборы учета электроэнергии высоковольтные интеллектуальные НАРТИС-И500. Технические условия».

Общество с ограниченной ответственностью «Завод НАРТИС» (ООО «Завод НАРТИС»)

ИНН 5019029500

Юридический адрес: 162608, Вологодская обл., г. Череповец, ул. Северное ш., д. 40В Телефон/факс: (8202) 20-20-27

E-mail: info@nartis.ru

Web-сайт: https://www.nartis.ru/ru

Общество с ограниченной ответственностью «Завод    НАРТИС»

(ООО «Завод НАРТИС»)

ИНН 5019029500

Адрес: 162608, Вологодская обл., г. Череповец, ул. Северное ш., д. 40В Телефон/факс: (8202) 20-20-27

E-mail: info@nartis.ru

Web-сайт: https://www.nartis.ru/ru

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)

Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Телефон: +7 (495) 544-00-00

Web-сайт: http://www.rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310639.
