№110 от 22.01.2025
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 640523
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (1)
Приказы по основной деятельности по агентству Вн. Приказ № 110 от 22.01.2025
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
(Росстандарт)
22 января 2025 г.
110
Москва
О внесении изменений в сведения об утвержденном типе средства измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
-
1. Внести изменения в сведения об утвержденном типе средства измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.
-
3. Распространить действие методики поверки средства измерений, установленной согласно приложению к настоящему приказу, на средства измерений, находящиеся в эксплуатации.
-
4. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные содержащихся в нем документов и сведений, Министерства промышленности и торговли от 28 августа 2020 г. № 2906.
сведения, предоставления утвержденным приказом Российской Федерации
4. Контроль за исполнением настоящего приказа оставляю за собой.
Z * >
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.
Заместитель руководителя
Е.Р. Лазаренко
Сертификат: 525EEF525B83502D7A69D9FC03064C2A
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 06.03.2024 до 30.05.2025
\______________
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию
от « __ »
и метрологии
2025 г. № _^аа
Сведения об утвержденном типе средства измерений, подлежащие изменению
в части конструктивных изменений, влияющих на метрологические характеристики средства измерений
№ п/п
1
1.
Наименование типа
Обозначение типа
Заводской номер
Регистрационный номер в ФИФ
Правообла
датель
Отменяемая методика поверки
Действие методики поверки сохраняется
Устанавливаемая методика
поверки
Добавляемый
изготовитель
2
3
4
|
Установки |
ТПУ |
ТПУ-П-1- |
|
поверочные |
ИНКОМСИС |
150-850- |
|
трубопоршневые |
ТЕМ |
1,6-УХЛ1 зав. №3205 21; ТПУ-С- 1-450-1200- 10-УХЛ1 зав. №2156- |
|
24 |
5
67156-17
10
МП 0481-1
2016
МП 1679-1
2024
Дата утверждения акта испытаний
11
24.05.20
24
Заявитель
Юридическое лицо, проводившее испытания
12
13
|
Акционерн |
ВНИИР- |
|
ое |
филиал |
|
общество |
ФГУП |
|
«Научно- |
«ВНИИМ |
|
инженерны |
им. Д.И. |
|
й центр |
Менделеева» |
|
«Инкомсис |
, г. Казань |
|
тем» (АО | |
|
НИЦ | |
|
«Инкомсис | |
|
тем»), г. | |
|
Казань |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «22» января 2025 г. № 110
Лист № 1
Всего листов 6
Регистрационный № 67156-17
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Установки поверочные трубопоршневые ТПУ ИНКОМСИСТЕМ
Назначение средства измеренийУстановки поверочные трубопоршневые ТПУ ИНКОМСИСТЕМ предназначены для измерений, воспроизведения, хранения и передачи единицы объема жидкости в потоке при проведении исследований, испытаний, поверки, калибровки и других работ по определению метрологических характеристик средств измерений и эталонов единицы объема жидкости в потоке.
Описание средства измеренийПринцип действия установок поверочных трубопоршневых ТПУ ИНКОМСИСТЕМ заключается в повторяющемся вытеснении известного объема жидкости из калиброванного участка установок поверочных трубопоршневых ТПУ ИНКОМСИСТЕМ. Накопленное за время прохождения шаровым поршнем калиброванного участка количество импульсов соответствует объему калиброванного участка установки поверочной трубопоршневой ТПУ ИНКОМСИСТЕМ.
Установки поверочные трубопоршневые ТПУ ИНКОМСИСТЕМ являются однонаправленными. Установки поверочные трубопоршневые ТПУ ИНКОМСИСТЕМ имеют стационарное и передвижное исполнение.
Установки поверочные трубопоршневые ТПУ ИНКОМСИСТЕМ состоят из следующих основных узлов: пусковой камеры, калиброванного участка, сигнализаторов (детекторов), расширителя (приемной камеры), выходного трубопровода, свободно перемещающегося шарового поршня, крана-манипулятора, привода (ручного или электрического). В состав установок поверочных трубопоршневых ТПУ ИНКОМСИСТЕМ могут входить преобразователи давления, температуры и вычислители расхода.
Установки поверочные трубопоршневые ТПУ ИНКОМСИСТЕМ имеют модификации 100, 200, 400, 550, 850, 1200 в соответствии с максимальным объемным расходом жидкости.
Общий вид установок поверочных трубопоршневых ТПУ ИНКОМСИСТЕМ приведен на рисунке 1.
а)

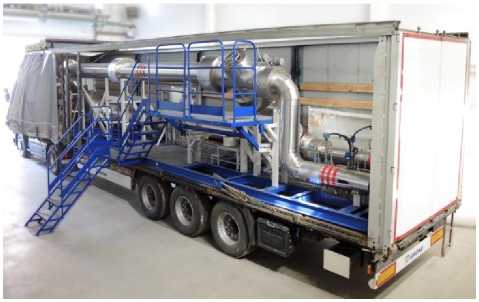

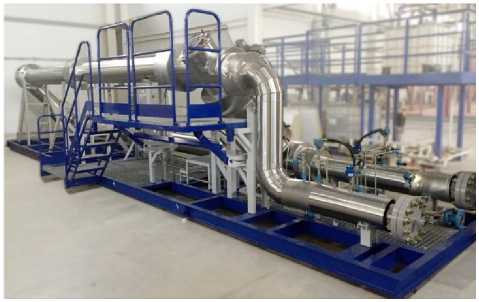

Рисунок 1 - Общий вид установок поверочных трубопоршневых ТПУ ИНКОМСИСТЕМ: а) - стационарное исполнение; б) - передвижное исполнение
б)
Пломбировка установок поверочных трубопоршневых ТПУ ИНКОМСИСТЕМ осуществляется свинцовыми (пластмассовыми) пломбами, установленными на контровочных проволоках, пропущенных через отверстия завернутых винтов крепления и крышек детекторов шарового поршня и через отверстия в двух шпильках, расположенных диаметрально на всех присоединительных фланцах калиброванного участка. Места пломбировки приведены на рисунках 2 и 3.

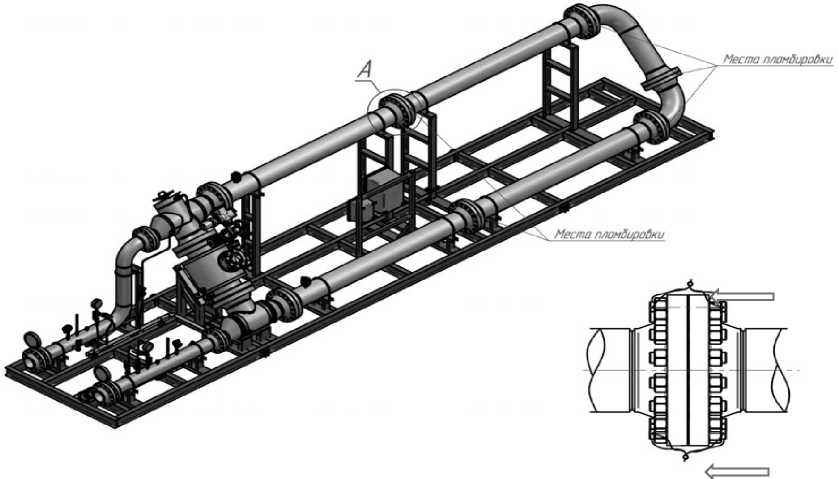

Рисунок 2 - Места пломбировки фланцевых соединений калиброванного участка установок поверочных трубопоршневых ТПУ ИНКОМСИСТЕМ

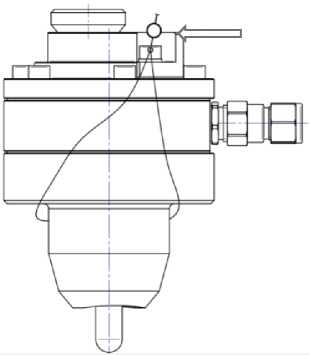

Рисунок 3 - Места пломбировки детекторов шарового поршня установок поверочных трубопоршневых ТПУ ИНКОМСИСТЕМ
Заводской номер установок поверочных трубопоршневых ТПУ ИНКОМСИСТЕМ наносится в цифровом формате на маркировочную табличку, закрепленную на корпусах установок поверочных трубопоршневых ТПУ ИНКОМСИСТЕМ, методом лазерной гравировки или типографским методом.

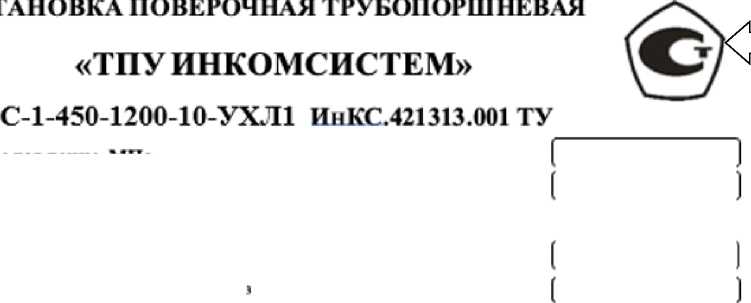

Обозначения мест нанесения знака утверждения типа и заводского номера представлены на рисунке 4.
АО Научно-инженерный центр
ТПУ-
Максим 1Ы Ы1(№ р абйч се да вл сн и е, МПа Диапазон расхода. /ч
Номиналы!ый днансгр калиброванного участка, мм.Помннальиый объем ка.1ы6рова111»го участка, м' Материал калиброванного участка
> Зав. № 2156-24
Рисунок 4 - Обозначения мест нанесения знака утверждения типа и заводского номера
Таблица 1 - Метрологические характеристики
|
Характеристика |
Значение |
|
Диапазон объемного расхода жидкости1), м3/ч
|
от 5 до 850 от 5 до 1200 |
|
Пределы допускаемой относительной погрешности (доверительные границы суммарной погрешности) установки при измерении (воспроизведении единицы) объема жидкости в потоке, % |
±0,05; ±0,09 |
|
1) - конкретное значение указано в паспорте | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Номинальный диаметр измерительного (калиброванного) участка1), DN |
от 150 до 450 |
|
Номинальный объем (номинальная вместимость) измерительного (калиброванного) участка1), м3 |
от 0,05 до 3,50 |
|
Измеряемая среда |
жидкость (нефть товарная по ГОСТ Р 51858, нефть сырая, нефтепродукты, газовый конденсат, однофазные жидкие углеводороды, вода) |
|
Избыточное давление измеряемой среды1), МПа, не более |
1,6; 2,5; 4,0; 6,3; 10,0 |
|
Температура измеряемой среды1), °C |
от -30 до +90 |
|
Плотность измеряемой среды, кг/м3 |
от 600 до 1200 |
|
Вязкость кинематическая измеряемой среды, мм2/с |
от 0,2 до 900 |
|
Наличие свободного воздуха в измеряемой среде |
не допускается |
|
Условия эксплуатации:
|
от -45 до +40 от 30 до 90 от 84 до 106,7 |
|
Габаритные размеры, мм, не более:
|
23000 4900 4600 |
|
Масса, кг, не более |
21000 |
|
Параметры электрического питания1):
|
380±38; 220±22 50±1 |
|
Потребляемая мощность, Вт, не более |
5500 |
|
1) - конкретное значение указано в паспорте | |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
25000 |
|
Средний срок службы, лет |
10 |
наносится на маркировочную табличку, закрепленную на корпусе установки поверочной трубопоршневой ТПУ ИНКОМСИСТЕМ, методом лазерной гравировки или типографским методом и в верхнюю центральную часть титульного листа руководства по эксплуатации типографским способом.
Комплектность средства измеренийТаблица 4 - Комплектность средств измерений
|
Наименование |
Обозначение |
Количество |
|
Установка поверочная трубопоршневая |
ТПУ ИНКОМСИСТЕМ |
1 шт. |
|
Комплект ЗИП (в соответствии с заказом) |
1 комп. | |
|
Руководство по эксплуатации |
ИнКС.421313.001 РЭ |
1 экз. |
|
Паспорт |
ИнКС.421313.001 ПС |
1 экз. |
приведены в разделе 1.3 «Устройство и работа» Руководства по эксплуатации на ТПУ ИНКОМСИСТЕМ.
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
трубопоршневая
ИнКС.421313.001 ТУ Установка поверочная ТПУ ИНКОМСИСТЕМ. Технические условия.
Изготовитель«Инкомсистем»
Акционерное общество «Научно-инженерный центр
(АО НИЦ «ИНКОМСИСТЕМ»)
ИНН 1660002574
Адрес места осуществления деятельности: 420095, Республика Татарстан, г. Казань, ул. Восстания, зд. 104И
Юридический адрес: 420029, Республика Татарстан, г. Казань, ул. Пионерская, д. 17
Тел.: (843) 212-50-10 (многоканальный), Факс: (843) 212-50-20
Испытательный центрВсероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева»
(ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)
Фактический адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а»
Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: +7(843) 272-70-62, факс: +7(843) 272-00-32
E-mail: office@vniir.org
Web-сайт: www.vniir.org
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310592.
