МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

22 января 2025 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений о месте осуществления деятельности изготовителей утвержденных типов средств измерений согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные содержащихся в нем документов и сведений, Министерства промышленности и торговли от 28 августа 2020 г. № 2906.

  сведения, предоставления утвержденным приказом Российской Федерации

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель руководителя

< > Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

Сертификат: 525EEF525B83502D7A69D9FC03064C2A

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 06.03.2024 до 30.05.2025

\______________

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии

от « __ »              2025 г. № _ _

Сведения об утвержденных типах средств измерений, подлежащие изменению в части сведений о местах осуществления деятельности изготовителей

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «22» января 2025 г. № 111

Регистрационный № 17011-15

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы аэродромные метеорологические информационно-измерительные АМИС-РФ

Системы аэродромные метеорологические   информационно-измерительные

АМИС-РФ (далее - системы АМИС-РФ) предназначены для автоматических измерений метеорологических параметров: влажности воздуха, скорости и метеорологической оптической атмосферных осадков.

Описание средства измерений

Принцип действия систем АМИС-РФ основан на измерении первичными измерительными преобразователями метеорологических параметров. Измеренные значения преобразуются в цифровой код измерительными преобразователями (контроллерами) и передаются по линиям связи и (или) радиоканалам в центральное устройство. В центральном устройстве результаты измерений обрабатываются, отображаются на дисплее оператора, регистрируются, архивируются (с возможностью печати табличных и графических материалов за весь срок хранения) и автоматически формируются метеорологические сообщения.

Конструктивно системы АМИС-РФ выполнены по модульному принципу и состоят из модуля измерительного, модуля преобразователей измерительных, модуля центрального устройства, линий связи и вспомогательного оборудования.

Модуль измерительный состоит из первичных измерительных преобразователей метеорологических параметров (далее - ПИП) и вспомогательного оборудования.

Модуль преобразователей измерительных состоит из преобразователей измерительных

(контроллеров) и линий связи. С помощью линий связи к центральному устройству подключаются ПИП, образуя измерительный канал (далее - ИК). ПИП, используемые для измерения физических величин, размещаются по схемам, приведенным в эксплуатационной документации. Наименования измерительных каналов и первичных измерительных преобразователей систем АМИС-РФ приведены в таблице 1.

Модуль центрального устройства состоит из ПИП атмосферного давления, ПЭВМ, устройств передачи данных, автономного программного обеспечения (ПО «АМИС-РФ») и вспомогательного коммуникационного оборудования. Компоненты центрального устройства установлены в телекоммуникационный шкаф и размещены в помещении служб метеорологического обеспечения. Модуль центрального устройства также может быть выполнен в компактном виде и размещаться в защитном боксе.

Таблица 1 - Наименования

каналов систем АМИС-РФ

Системы АМИС-РФ выпускаются с различным количеством ИК. Количество ИК конкретной системы АМИС-РФ указывается в ее формуляре.

Системы АМИС-РФ работают круглосуточно, имеют последовательные интерфейсы RS-232, RS-485. Дистанция подключения первичных измерительных преобразователей при использовании модемов составляет 10 км.

Общий вид систем АМИС-РФ представлен на рисунке 1.

Нанесение знака поверки на систему АМИС-РФ не предусмотрено. Заводской номер, состоящий из 4 арабских цифр, наносится на корпус системы АМИС-РФ в виде наклейки. Места нанесения заводского номера и знака утверждения типа на корпус систем АМИС-РФ представлены на рисунке 2.

Пломбировка не предусмотрена, для защиты систем АМИС-РФ от несанкционированного доступа применяются замки. Схема расположения замков представлена на рисунке 2.

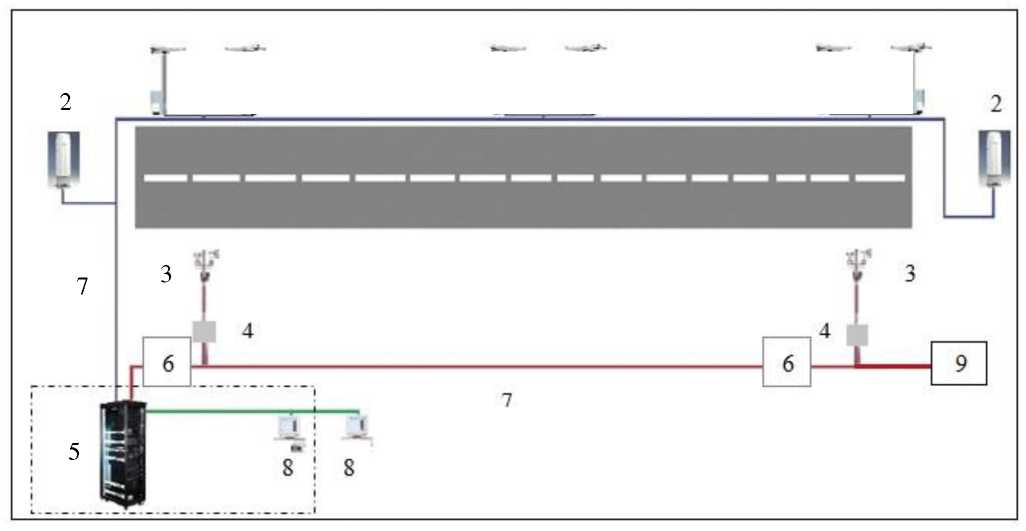

Рисунок 1 - Общий вид систем АМИС-РФ с указанием ПИП:

1 - ПИП метеорологической оптической дальности;

2 - ПИП высоты нижней границы облаков; 3 - ПИП скорости и направления воздушного потока; 4 - ПИП температуры и влажности воздуха, количества осадков, температуры почвы; 5 - центральное устройство с ПИП атмосферного давления и ЭВМ;

6 - модули преобразователей измерительных;

7 - линии связи; 8 - устройства отображения; 9 - автономные блоки: комплексы метеорологические с анемометрами акустическими МК-15, термогигробарометры автоматизированные ТГБА-1

2

1

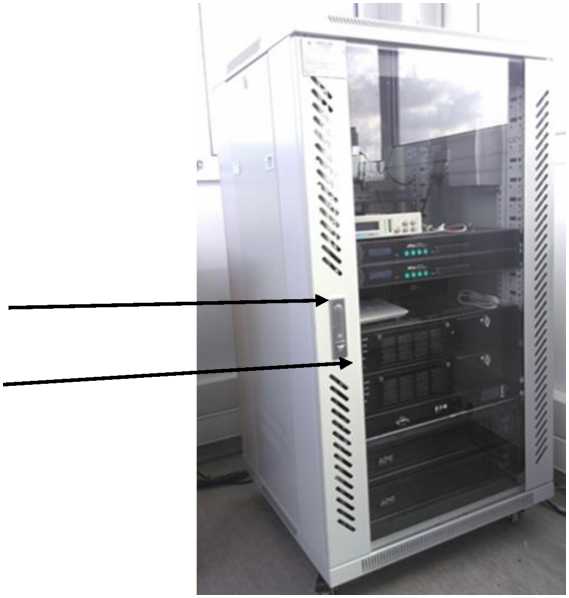

Рисунок 2 - Схема расположения замков на системе АМИС-РФ 1 - Замки на корпусе;

2 - Места нанесения заводского номера и знака утверждения типа

Системы АМИС-РФ имеют программное обеспечение (далее - ПО), состоящие из встроенного ПО «АРМ АМИС-РФ».

Встроенное ПО «АРМ АМИС-РФ» установлено в центральном устройстве системы и обеспечивает сбор, обработку, анализ, отображение, архивирование результатов измерений, расчеты дополнительных параметров, таких как точка росы, боковая скорость ветра, тенденция атмосферного давления и др., создание и передачу метеорологических сообщений, самопроверку систем. Встроенное ПО «АРМ АМИС-РФ» состоит из единого программного модуля.

Уровень защиты программного обеспечения - «средний» в соответствии с Р 50.2.077-2014.

Влияние ПО учтено при нормировании метрологических характеристик.

Таблица 2 -

обеспечения

данные

Таблица 3 -

Метрологические характеристики термогигробарометра автоматизированного ТГБА-1

Таблица 4 - Основные технические характеристики

фотохимическим способом, тиснением или другими способами нанесения маркировки на корпус центрального устройства, а также типографским способом на титульный лист Руководства по эксплуатации ЛАЯА.416311.001 РЭ.

Таблица 5 - Комплектность системы АМИС-РФ

Сведения о методиках (методах) измерений приведены в главе 1 «Описание и работа системы» Руководства по эксплуатации ЛАЯА.416311.001 РЭ.

Постановление Правительства Российской Федерации от 16.11.2020 № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 9.1, п. 9.2, п. 9.3, п. 9.4, п. 9.5, п. 9.6, п. 9.8, п. 9.11, п. 9.12)

Государственная поверочная схема для средств измерений скорости воздушного потока, утвержденная приказом Росстандарта № 2815 от 25.11.2019 г.

ГОСТ 8.558-2009. Государственная поверочная температуры

Государственная поверочная схема для средств температуры конденсации углеводородов, утвержденная от 15.12.2021 г.

Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-10"¹ - 1^10⁷ Па, утвержденная приказом Росстандарта № 2900 от 06.12.2019 г.

Технические условия ЛАЯА.416311.001 ТУ «Системы аэродромные метеорологические информационно-измерительные АМИС-РФ»

Общество с ограниченно ответственностью «Институт геофизического приборостроения»

(ООО «ИГП»)

ИНН 7802015068

Адрес юридического лица: 194223, г. Санкт-Петербург, ул. Курчатова, д. 10, лит. Ц, этаж 2, ком. 32

Адрес места осуществления деятельности: 194021, г. Санкт-Петербург, ул. Карбышева, д. 7

Web-сайт: www.igptech.ru

E-mail: igp@igp.spb.ru

Телефон (факс): (812) 297-01-02

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И.Менделеева»

Адрес: 190005, Россия, г. Санкт-Петербург, Московский пр., 19

Телефон: (812) 251-76-01

Факс: (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц № RA.RU. 311541

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «22» января 2025 г. № 111

Регистрационный № 19027-10

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы жидкости многопараметрические ЭКОТЕСТ-2000

Анализаторы жидкости многопараметрические (далее - анализаторы) предназначены для измерения показателя активности (рН, рХ) и массовой (С) или молярной (Ст) концентрации ионов, окислительно-восстановительного потенциала (Eh), температуры (Т) и концентрации растворенного кислорода (О2) в воде и водных средах.

Анализаторы могут использоваться при определении биохимического потребления кислорода (БПК), а также в качестве высокоомного милливольтметра при потенциометрическом титровании, проведении анализов методом стандартных добавок и других потенциометрических измерениях по соответствующим методикам выполнения измерений.

Анализаторы состоят из набора первичных преобразователей: измерительного (ионоселективного) электрода, электрода сравнения, амперометрического датчика растворенного в воде кислорода с термоэлектрическим преобразователем, термоэлектрического преобразователя и вторичного измерительного преобразователя (ИП), выполненного на микропроцессоре с автономным питанием и индикацией результатов измерений на ЖК- дисплее.

В зависимости от режимов работы и измеряемых параметров анализаторы поставляются в следующих модификациях: ЭКОТЕСТ-2000Т (рН-метр - иономер, термооксиметр, термометр, вольтметр; ЭКОТЕСТ-2000И (рН-метр - иономер, термометр, вольтметр).

Принцип работы анализаторов в режиме рН-метра - иономера основан на измерении разности потенциалов (э.д.с.) между измерительным электродом и электродом сравнения, с последующим автоматическим вычислением рХ или массовой концентрации определяемого иона.

Память анализаторов содержит данные (название, атомная или молекулярная масса и заряд) для 29 ионов: H⁺; Cl^-; Br^-; I^-, Na⁺; K⁺; NH4⁺; NO3^-; Ag⁺; S^2-; Cu²⁺; Cd²⁺; Pb²⁺; Hg²⁺; Ca²⁺; Ba²⁺; CO3^2-; ClO4^-; ReO4^-; F^-; AuCl4^-; Zn²⁺; Fe³⁺; Ca²⁺+ Mg²⁺ (жесткость); HPO4^2-; NO2^-; CN^-; CNS^-; CrO4^2-, последние результаты градуировки по каждому виду ионов, а также три резервные ячейки для ввода параметров для других ионов по выбору пользователя.

Принцип работы анализаторов в режиме термооксиметра основан на амперометрическом методе. Молекулы растворенного в воде кислорода диффундируют через полупроницаемую мембрану кислородного датчика и восстанавливаются на катоде. Генерируемый при этом электрический ток пропорционален концентрации кислорода в воде. Выходной ток преобразуется в напряжение, сигналы от датчика усиливаются в измерительном преобразователе, преобразуются в цифровую форму и отображаются на дисплее.

Анализаторы используются экологических и аналитических научно-исследовательских учреждений, органах контроля, инспекции и надзора.

Внешний вид анализаторов жидкости представлен на рисунках 1, 2.

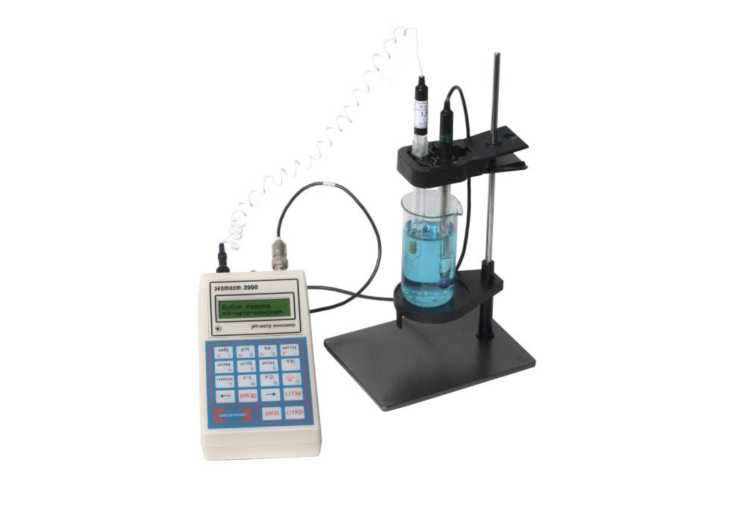

Рисунок 1 - Внешний вид анализатора ЭКОТЕСТ-2000 (модификация ЭКОТЕСТ-2000И)

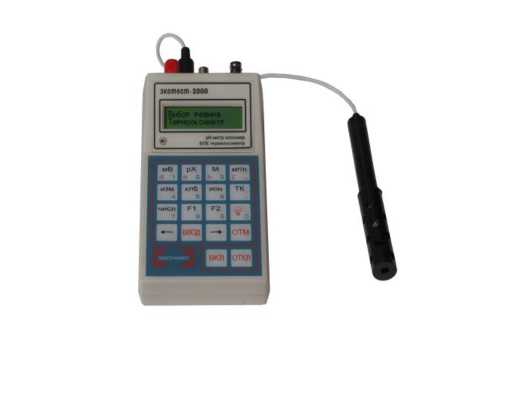

Рисунок 2 - Внешний вид анализатора ЭКОТЕСТ-2000 (модификация ЭКОТЕСТ-2000Т)

Программное обеспечение

Анализаторы оснащены встроенным программным обеспечением, позволяющим проводить управление процессами измерения, осуществлять выбор режимов работы, преобразование сигналов, полученных от первичных преобразователей в цифровую форму, расчет величин измеряемых параметров, и отображение их значений на ЖК- дисплее.

Идентификационные данные программного обеспечения «ЭКОТЕСТ-2000» приведены в таблице 1.

• 1 Режимы работы, диапазоны измерений анализаторов ЭКОТЕСТ-2000 приведены в таблице 2.

Таблица 2 - Режимы работы, диапазоны измерений анализаторов многопараметрических ЭКОТЕСТ-2000

*В комплекте с первичными преобразователями

Примечание - Массовая концентрация ионов (С) рассчитывается по формуле С=М^Ст, где М - молярная масса ионов.

2 Характеристики погрешности анализаторов ЭКОТЕСТ-2000 таблице 3.

многопараметрических

Таблица 3  - Характеристики погрешности анализаторов

ЭКОТЕСТ-2000

• 3 Питание осуществляется от 4 элементов типа АА, напряжением 1,5 В каждый, или от внешнего блока питания БПС 5-0,5.

• 4 Средняя наработка на отказ - не менее 20000 часов.

Средний срок службы не менее 10 лет.

Датчики кислорода взаимозаменяемые. Средний срок службы не менее 1 года.

• 5 Габаритные размеры:

• - измерительного преобразователя (длинахширинахвысота), мм, не более       200x105x60;

• - амперометрического датчика растворенного в воде кислорода с термоэлектрическим

преобразователем (диаметрхвысота), мм, не более                                 20х100;

• - штатива ШЛ-4 (длинахширинахвысота), мм, не более                       50х120х350;

• - электродов и термоэлектрического преобразователя в соответствии с паспортами.

• 6 Масса:

  0,5;

• - измерительного преобразователя, кг, не более

• - датчика растворенного в воде кислорода с термоэлектрическим преобразователем, кг, не более

  0,2;

  0,5;

• - штатива ШЛ-4, кг, не более

• - электродов и термоэлектрического преобразователя в соответствии с паспортами.

• 7 Рабочие условия применения: -температура окружающего воздуха, °С -относительная влажность воздуха при 25 °С, %, не более -атмосферное давление, кПа (мм рт. ст.)

  от 5 до 40;

  90; от 84 до 106,7; (от 630 до 800).

наносится на корпус анализатора и титульный лист руководства по КДЦТ.414310.005 РЭ типографским способом.

Комплектность средства измерений

1 Вторичный измерительный преобразователь ЭКОТЕСТ-2000.

• 2 Электрод ЭКОМ-рН*.

• 3 Электроды ионоселективные типа ЭКОМ**.

• 4 Электрод ЭВЛ-1М3*.

• 5 Датчик кислорода ДКТП (модификация ЭКОТЕСТ-2000Т).

• 6 Температурный датчик Pt-1000 *.

• 7 Штатив ШЛ-4*.

• 8 Стакан лабораторный вместимостью 100 см³*

• 9 Блок питания БПС - 5-0,5*.

• 10 Руководство по эксплуатации.

• 11 Методика поверки.

• 12 Паспорта на ионоселективные электроды**

• 13 Методики выполнения измерений массовой концентрации ионов ионоселективных электродов «ЭКОМ»*.

• 14 Паспорт на блок питания *.

Примечание - * Комплектация осуществляется по требованию заказчика в со спецификацией предприятия-изготовителя.

Сведения о методиках (методах) измерений

Методика измерений представлена в руководстве по эксплуатации

Нормативные и технические документы, устанавливающие к анализаторам многопараметрическим «ЭКОТЕСТ-2000»

ГОСТ 8.120-99 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерения рН;

ГОСТ 27987-88 «Анализаторы жидкости потенциометрические ГСП. Общие технические условия»;

ГОСТ 22018-84 Анализаторы растворенного кислорода амперометрические ГСП. Общие технические требования;

ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические требования»;

Технические условия ТУ 4215-005-41541647-2005 Анализаторы жидкости многопараметрические ЭКОТЕСТ-2000.

Общество с ограниченной ответственностью Научно-производственное предприятие «ЭКОНИКС» (ООО НПП «ЭКОНИКС»)

ИНН: 7708019731

Адрес места осуществления деятельности: 119071, г. Москва, вн. тер. г. муниципальный округ Донской, пр-д 2-й Донской, д. 4, стр. 1, помещ. 332-332В

Тел/факс: (495) 730-51-26, (495) 958-28-30, (495) 952-65-84

учреждение «Государственный региональный центр и испытаний в Московской области» (ФБУ «ЦСМ Московской области»)

Адрес: 141570, Московская обл., Солнечногорский р-н, пгт Менделеево Тел. (495) 994-2210

E-mail: info@mencsm.ru

Уникальный номер записи в реестре аккредитованных лиц № 30083-14.
