МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

22 января 2025 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений об изготовителях (правообладателях) утвержденных типов средств измерений согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные содержащихся в нем документов и сведений, Министерства промышленности и торговли от 28 августа 2020 г. № 2906.

  сведения, предоставления утвержденным приказом Российской Федерации

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель руководителя

< > Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

Сертификат: 525EEF525B83502D7A69D9FC03064C2A

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 06.03.2024 до 30.05.2025

\______________

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от « __ »         ____2025 г. № ___

Сведения

об утвержденных типах средств измерений, подлежащие изменению в части сведений об изготовителях (правообладателях)

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «22» января 2025 г. № 112

Регистрационный № 45747-10

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики горючих газов стационарные ДМС 03 и ДМС 03Э

(далее - датчики), предназначены для непрерывного автоматического измерения концентрации горючих газов: метана (ДМС 03) и метано-водородной смеси (ДМС 03Э) в атмосфере объектов общепромышленного назначения, в подземных выработках шахт и рудников согласно маркировке взрывозащиты.

Датчики представляют собой одноканальные стационарные приборы непрерывного действия.

Датчики в зависимости от исполнения обеспечивают выполнение следующих основных функций:

• - измерение концентрации метана или горючих газов (в диапазонах измерений);

• - индикацию концентрации метана или горючих газов в диапазонах показаний;

• -  преобразование величины концентрации в выходной электрический сигнал (аналоговый или цифровой) и (для ДМС 03-03) передачу по интерфейсу RS-485 по запросу ПВУ системы согласно протоколу Modbus RTU;

• - сравнение измеренного значения концентрации горючих газов с заданным значением порогов срабатывания и формирование управляющего (защитного) воздействия с учетом коэффициента возврата (по ГОСТ 24032-80) при превышении порога;

• - местную и телесигнализацию о превышении порога срабатывания сигнализации;

• - местную и телесигнализацию о наличии напряжения питания;

• - местную и телесигнализацию об отказе;

• - возможность задания аварийного порога срабатывания и коэффициента возврата службой эксплуатирующей организации;

• - возможность изменения типа выходного электрического сигнала (напряжение (0,4 - 2,0) В или ток (1 - 5) мА (для ДМС 03-01, ДМС 03-02, ДМС 03Э);

• - возможность задания диапазонов преобразования (для ДМС 03-01, ДМС 03-02);

• - возможность установки защиты от несанкционированного доступа (через пароль доступа) (для ДМС 03-03);

• - возможность формирования управляющего (защитного) воздействия (изменение состояния выходного реле) при потере связи (для ДМС 03-03);

• - возможность формирования управляющего воздействия (изменение состояния выходного реле порогового устройства) при нажатии на встроенную кнопку проверки «Контр.».

По устойчивости к воздействию климатических факторов датчики соответствуют группе исполнения О5 по ГОСТ 15150-69, но для эксплуатации в диапазоне температур окружающего воздуха от минус 5 до 35 °С.

Способ забора пробы - диффузионный, а также с применением устройств принудительного пробоотбора.

Принцип действия:

• - ДМС 03 - смешанный (термокаталитический в диапазоне до 5 %, объемная доля, термокондуктометрический в диапазоне свыше 5 %, объемная доля);

• - ДМС 03Э - термокаталитический.

Датчики выпускаются в исполнениях, указанных в таблице 1.

Таблица 1 - Исполнения датчиков

Корпус датчика обеспечивает степень защиты от доступа к опасным частям, от попадания внешних твердых предметов и от проникновения воды - IP54 по ГОСТ 14254-96.

Датчики имеют взрывозащищенное исполнение в зависимости от области применения по ГОСТ 30852.0-2002:

• - для ДМС 03 - РО ExiasI X;

• - для ДМС 03Э - РО ExiasI X / lExiadsDB+Hi T4 Х.

Конструктивно датчики представляют собой пластмассовый прямоугольный корпус (из премикса или стеклонаполненного полипропилена) с двумя отделениями: аппаратным и отделением кабельных вводов. Каждое отделение закрывается своей крышкой. Внешний вид датчиков представлен на рисунках 1 (корпус из стеклонаполненного полипропилена) и 2 (корпус из премикса).

В аппаратном отделении расположены печатные платы блока питания и измерительного блока, закрепленные на корпусе и крышке соответственно. Платы соединяются через разъем.

На лицевой стороне крышки расположены окна жидкокристаллического дисплея (ЖКД) и светодиодного индикатора (СДИ). ЖКД используется для отображения величины измеряемой объемной доли метана в процентах (об. %) или в % НКПР (для ДМС 03Э). СДИ используется для сигнализации о наличии напряжения питания и для сигнализации о высокой концентрации метана (метано-водородной смеси для ДМС 03Э).

В отделении кабельных вводов расположены кнопка, используемая для установки нуля и чувствительности датчика, и разъемы для подключения внешних цепей и головки измерительной с чувствительными элементами измерительного моста.

Головка измерительная крепится к корпусу со стороны отделения кабельных вводов и подключается к соответствующему разъему. В случае использования выносной головки измерительной к этому разъему подключается идущий от нее кабель. Длина кабеля не более 30 м.

Датчики в различных модификациях предназначены для использования в составе системы газоаналитической шахтной многофункциональной «Микон 1Р», «Микон Ш», в других измерительных и информационно-управляющих системах, а также как самостоятельные измерительные приборы.

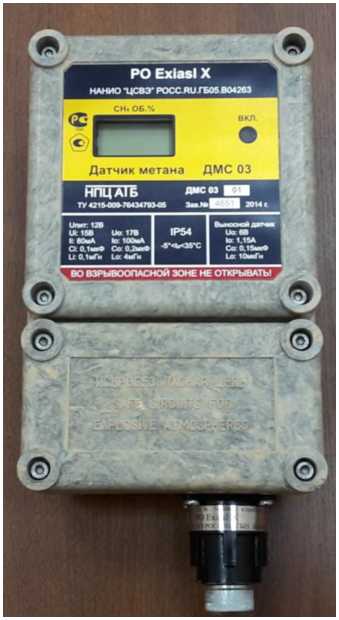

Рисунок 1

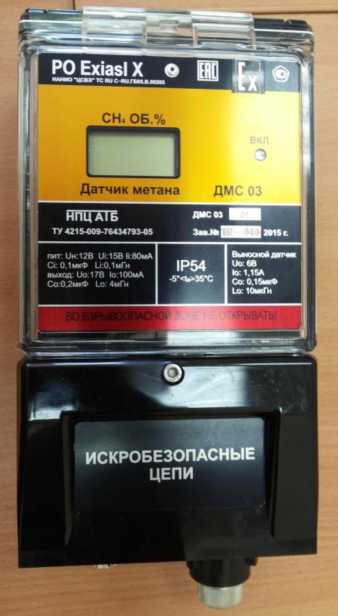

Рисунок 2

Конструкция датчиков исключает возможность несанкционированного влияния на ПО датчиков и измерительную информацию.

• 1 Диапазоны измерений датчиков:

- ДМС 03, % объемная доля

- ДМС 03Э, % НКПР

• 2 Диапазоны показаний датчиков:

- ДМС 03, % объемная доля

- ДМС 03Э, % НКПР

• 3 Пределы допускаемой основной абсолютной погрешности измерения объемной доли метана (ДМС 03), %

- в диапазоне от 0 до 2,5

- в диапазоне от 5 до 100

• 4 Пределы допускаемой основной абсолютной погрешности измерения в диапазоне (0  -  57)  % НКПР по поверочному компоненту (ДМС 03Э),

% НКПР, не более                                                        ± 5,0.

• 5 Вариация показаний не превышает 0,5 предела допускаемой основной абсолютной погрешности.

• 6  Предел допускаемого времени установления показаний на уровне 90% от установившегося значения, (Т09), с, не более

• - ДМС 03                                                        10;

• - ДМС 03Э                                                     30.

• 7 Изменение показаний датчика в диапазоне температур от минус 5 до плюс 35 °С (в чистом воздухе и в ПГС) не более

а) для ДМС 03, %, объемная доля

• - в диапазоне от 0 до 2,5                                                 ± 0,2;

• - в диапазоне от 5 до 100                                               ± 6,0;

б) для ДМС 03Э в диапазоне (0 - 57) % НКПР, % НКПР                 ± 10.

• 8 Изменение показаний в диапазоне давлений от 60 до 119,7 кПа (в чистом воздухе и в ПГС) не более

а) для ДМС 03, %, объемная доля

• - в диапазоне от 0 до 2,5                                                 ± 0,2;

• - в диапазоне от 5 до 100                                              ± 6,0;

б) для ДМС 03Э в диапазоне (0 - 57) % НКПР, % НКПР                 ± 10.

• 9 Изменение показаний в диапазоне влажности от 30 до 100 % при температуре 35 °С (без конденсации влаги) не более

а) для ДМС 03, %, объемная доля

• - в диапазоне от 0 до 2,5

• - в диапазоне от 5 до 100

б) для ДМС 03Э на диапазоне (0 - 57) % НКПР, % НКПР

• 10 Время прогрева датчика, мин, не более

• 11 Время работы без корректировки показаний, сут, не менее,

• - для ДМС 03

  30;

  5.

• - для ДМС 03Э

• 12 Потребляемая мощность, мВт, не более:

  300;

  540;

  300.

• - при выходном сигнале по напряжению

• - при выходном сигнале по току

• - при выходном сигнале цифровом

• 13 Датчики в упаковке для транспортирования выдерживают без повреждения воздействия:

а) транспортной тряски с ускорением 30 м/с² при частоте от 30 до 120 ударов в минуту;

б) температуры окружающего воздуха от минус 50 до плюс 50 °С при относительной влажности воздуха до 80%;

в) относительной влажности окружающего воздуха до 100 % при температуре 25 °С.

• 14 Датчики устойчивы к воздействию синусоидальной вибрации частотой от 5 до 25 Гц амплитудой 0,1 мм.

• 15 Условия эксплуатации датчиков:

  от минус 5 до плюс 35; от 60 до 119,7 (от 450 до 900); окружающей и анализируемой среды до 100%

• 1) температура окружающей среды, °С

• 2) атмосферное давление кПа (мм рт. ст.)

• 3)   относительная влажность при температуре 35 °С (без конденсации влаги);

  • 4) содержание пыли не должно превышать, г/м³

  1,0;

5) содержание агрессивных примесей не должно превышать санитарных норм согласно ГОСТ 12.1.005-88 и уровней ПДК.

• 16 Габаритные размеры датчика (без учета скобы для переноски и пластины для крепления), мм, не более 310х140х 88.

• 17 Масса датчика, г, не более 3000.

• 18 Средняя наработка на отказ - не менее 10 000 ч.

• 19 Полный срок службы - не менее 6 лет.

Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.

Комплект поставки датчиков метана стационарных ДМС 03 соответствует таблице 2.

Таблица 2

Комплект поставки датчика горючих газов стационарного ДМС 03Э соответствует таблице 3.

Таблица 3

Руководства по эксплуатации ДМС03.00.000 РЭ, ДМС03.00.000-01 РЭ, ДМС03Э.00.000 РЭ

Технические условия ТУ 4215-009-76434793-05

ГОСТ 13320-81. технические условия

ГОСТ 24032-80. Приборы шахтные газоаналитические. Общие технические требования. Методы испытаний

ГОСТ Р 52350.29.1-2010 (МЭК 60079-29-1-2007). Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов

ГОСТ 8.578-2008 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах

Технические условия ТУ 4215-009-76434793-05

ООО «Научно-производственный центр автоматизации техники безопасности» (ООО «НПЦ АТБ»)

ИНН 7721526314

Адрес: 115088, г. Москва, ул. 2-я Машиностроения, д.27, стр.6

Телефон (факс): (495) 543-42-77

Е-mail: npcatb@mail.ru

ГЦИ СИ ОАО ФНТЦ «Инверсия», Аттестат аккредитации № 30076-08 от 27.06.2008 107031, г.Москва, ул. Рождественка, д.27, тел/факс (495)   608-41-23, E-mail:

inversiya @ yandex.ru, inversiyaDIR @ yandex.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «22» января 2025 г. № 112

Регистрационный № 60758-15

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы жидкости турбидиметрические АЖТ-94

Анализаторы жидкости турбидиметрические АЖТ-94 (далее - анализаторы АЖТ-94) предназначены для измерений мутности (по формазину, ЕМФ и каолину, мг/дм³) природных, питьевых, хозяйственных, сточных, очищенных вод, контроля содержания взвешенных частиц в жидкостях.

Принцип действия анализаторов АЖТ-94 основан на турбидиметрическом методе, связанном с ослаблением оптического излучения, прошедшего через анализируемую жидкость, содержащую взвешенные частицы.

Конструктивно анализаторы АЖТ-94 выполнены в виде комплекта, состоящего из электронного блока сигнализации и оповещения и блока оптико-электроного датчика с проточной кюветой для измерения ослабления оптического излучения. Блок сигнализации может располагаться на расстоянии до 70 м от блока датчика с проточной кюветой.

По устойчивости к климатическим воздействиям анализаторы АЖТ-94 соответствуют исполнению УХЛ категории 4.2 по ГОСТ 15150-69.

По устойчивости к механическим воздействиям анализаторы АЖТ-94 соответствуют обыкновенному исполнению по ГОСТ Р 52931-2008.

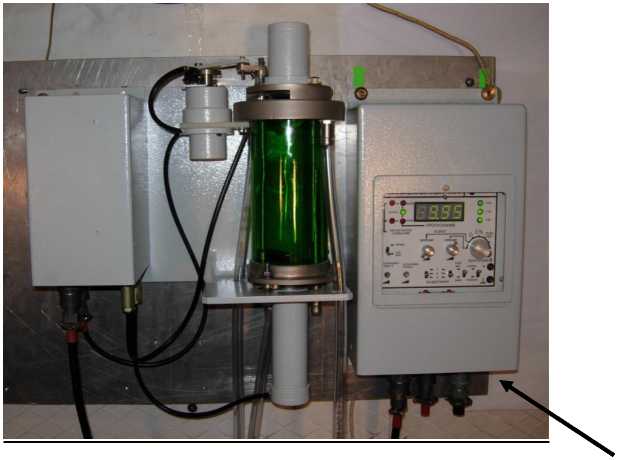

Общий вид анализатора АЖТ-94 представлен на рисунке 1.

Питание от сети переменного тока:

• - напряжение, В

• - частота, Гц

Диапазоны температур контролируемой жидкости, ^оС

Потребляемая мощность, В^А, не более Средняя наработка на отказ, ч, не менее Средний срок службы, лет, не менее

Знак утверждения типа наносится на титульный лист руководства по эксплуатации на табличку на панели электронного блока анализатора фотохимическим способом.

Таблица 1 - Комплект поставки

АЖТ-94

Методика измерений содержится в документе «Анализаторы жидкости турбидиметрические АЖТ-94. Руководство по эксплуатации».

ГОСТ 29024-91 Анализаторы жидкости турбидиметрические и нефелометрические. Общие технические требования и методы испытаний

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ТУ 4215-003-46668329-14 Анализаторы жидкости турбидиметрические АЖТ-94. Технические условия

Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Уральский научно-исследовательский институт метрологии» (ГЦИ СИ ФГУП «УНИИМ»), 620000, г. Екатеринбург, ул. Красноармейская, д. 4, тел. (343) 350-26-18, факс: (343) 350-20-39, e-mail: uniim@uniim.ru

Аттестат аккредитации ГЦИ СИ ФГУП «УНИИМ» по проведению испытаний средств измерений в целях утверждения типа № 30005-11 от 03.08.2011 г.
